1 TUKES Pelastusviranomaisten ajankohtaispäivä pelastustoimen laitteista Arja Rantala Firecon Group Oy

2 CEA 4001: (fi) Sprinklerilaitteistot, suunnittelu ja asentaminen - perussäännöt - O-liite SFS-EN A2 Kiinteät palonsammutusjärjestelmät. Automaattiset sprinklerilaitteistot. Suunnittelu, asennus ja huolto. INSTA 900-1:2009 Asuntosprinklerilaitteistot.Osa 1:Suunnittelu, asentaminen ja huolto

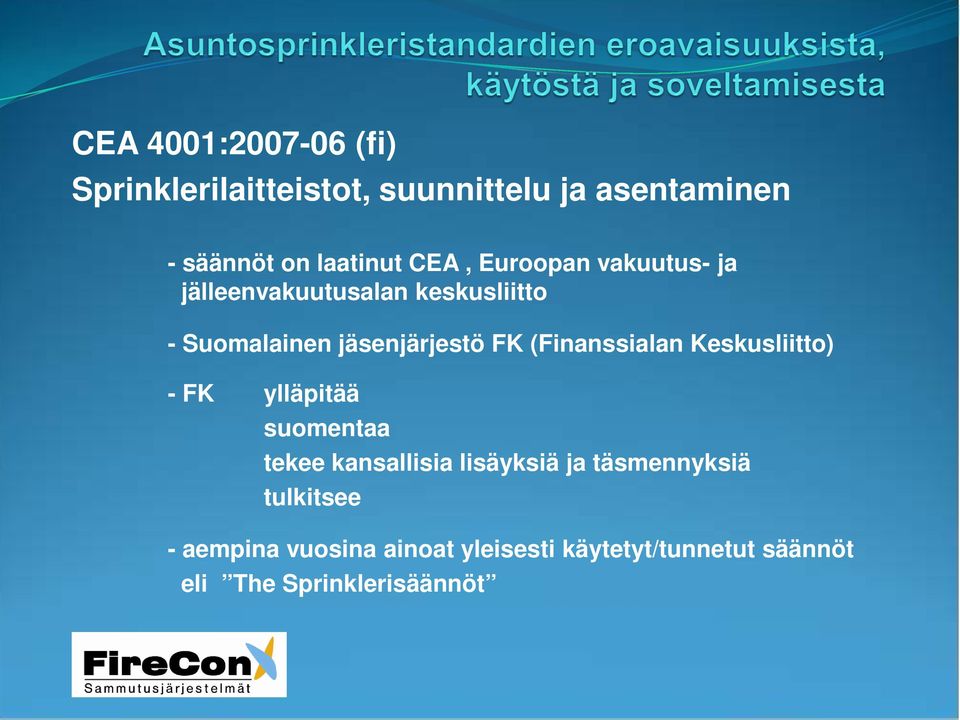

3 CEA 4001: (fi) Sprinklerilaitteistot, suunnittelu ja asentaminen - säännöt on laatinut CEA, Euroopan vakuutus- ja jälleenvakuutusalan keskusliitto - Suomalainen jäsenjärjestö FK (Finanssialan Keskusliitto) - FK ylläpitää suomentaa tekee kansallisia lisäyksiä ja täsmennyksiä tulkitsee - aempina vuosina ainoat yleisesti käytetyt/tunnetut säännöt eli The Sprinklerisäännöt

4 CEA 4001: (fi) Sprinklerilaitteistot, suunnittelu ja asentaminen KEVYT SPRINKLERILUOKKA LH Pienet palokuormat ja palamisherkkyys Esim. koulut, toimisto, vankilat, hotellit Vesivuontiheys 2,25mm/min Suuttimen suurin suojausala: kattosuutin 21m 2, sivusuutin 17m 2 Suuttimien K-arvo vähintaan 57 minimisuutinpaine 0,7bar Mitoitusala 84m 2 Toiminta-aika 30min B-luokan vesilähde märkä- tai ennakkolaukaisujärjestelmät sallittuja, ei kuivajärjestelmille. Hälytysventtiili. Voi käyttää extended coverage eli EC suuttimia Rakenteet vähintään 30min Palo-osastot alle 126m 2 >>>> todella vaikeaa löytää soveltuvia kohteita! 4

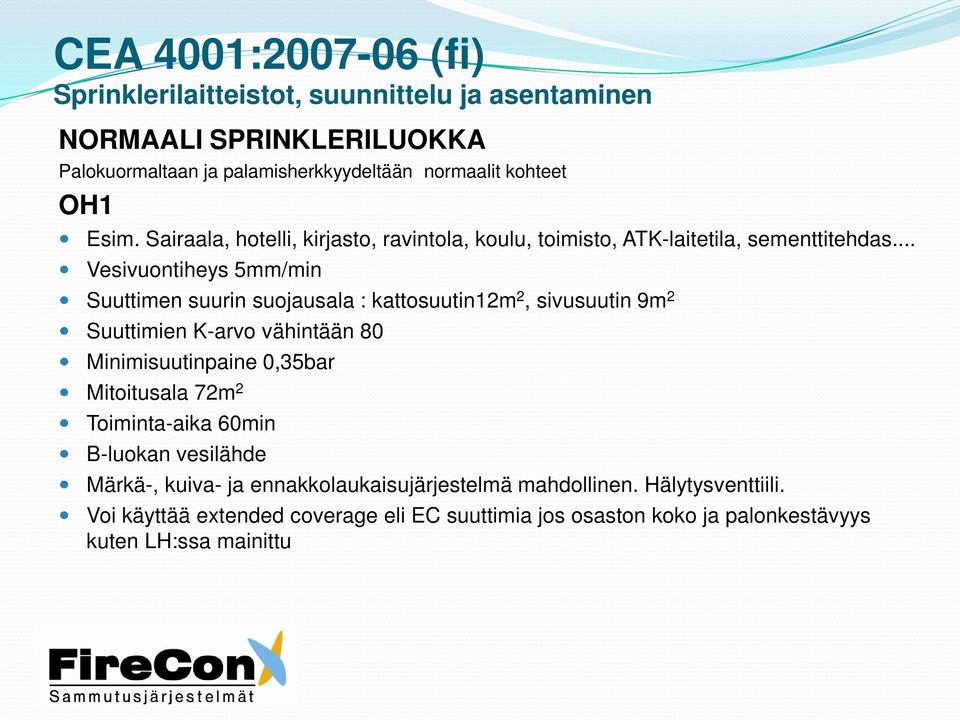

5 CEA 4001: (fi) Sprinklerilaitteistot, suunnittelu ja asentaminen NORMAALI SPRINKLERILUOKKA Palokuormaltaan ja palamisherkkyydeltään normaalit kohteet OH1 Esim. Sairaala, hotelli, kirjasto, ravintola, koulu, toimisto, ATK-laitetila, sementtitehdas... Vesivuontiheys 5mm/min Suuttimen suurin suojausala : kattosuutin12m 2, sivusuutin 9m 2 Suuttimien K-arvo vähintään 80 Minimisuutinpaine 0,35bar Mitoitusala 72m 2 Toiminta-aika 60min B-luokan vesilähde Märkä-, kuiva- ja ennakkolaukaisujärjestelmä mahdollinen. Hälytysventtiili. Voi käyttää extended coverage eli EC suuttimia jos osaston koko ja palonkestävyys kuten LH:ssa mainittu 5

6 CEA 4001: (fi) Sprinklerilaitteistot, suunnittelu ja asentaminen Liite O Tässä liitteessä eritellään asuntona käytettyjen rakennusten sprinklaukseen liittyviä erityisvaatimuksia ja otetaan huomioon asuinrakennusten erityispiirteet (jako huoneisiin, pieni palokuorma jne.) Tätä liitettä voidaan soveltaa henkilöturvallisuutta parantavana sammutuslaitteistona asuntona käytetyissa rakennuksissa, joissa alimman ja ylimmän sprinklerin välillä on enintään 45m. Asuinrakennukset (pientalot, erillistalot, loma-asunnot, kerrostalot) Erityisryhmien asuinrakennukset (erityisasunnot, palveluasunnot, senioriasunnot, hoitokodit) Pienet majoitustilat, paikkaluku max. 50 (motellit, hotellit, lomakodit, lastenkodit, asuntolat) Pienet hoitolaitokset, paikkaluku max 25 (tk vuodeosastot, vanhainkodit, rangasituslaitokset) EI liitteessä A mainitut hotellit, vankilat, sairaalat Sovellettu E1 terminologiaa rakennusten käyttötarkoitusta määriteltäessä Rakennuksen käyttötarkoitusta on joskus vaikeaa tulkita/saada selville oikeiden järjestelmävalintojen pohjaksi Jos O-liitteessä ei ole jotain suunnitteluun tai asennukseen liittyvää mainittu, kohtaan ratkaisu tulee etsiä CEA 4001 puolelta. 6

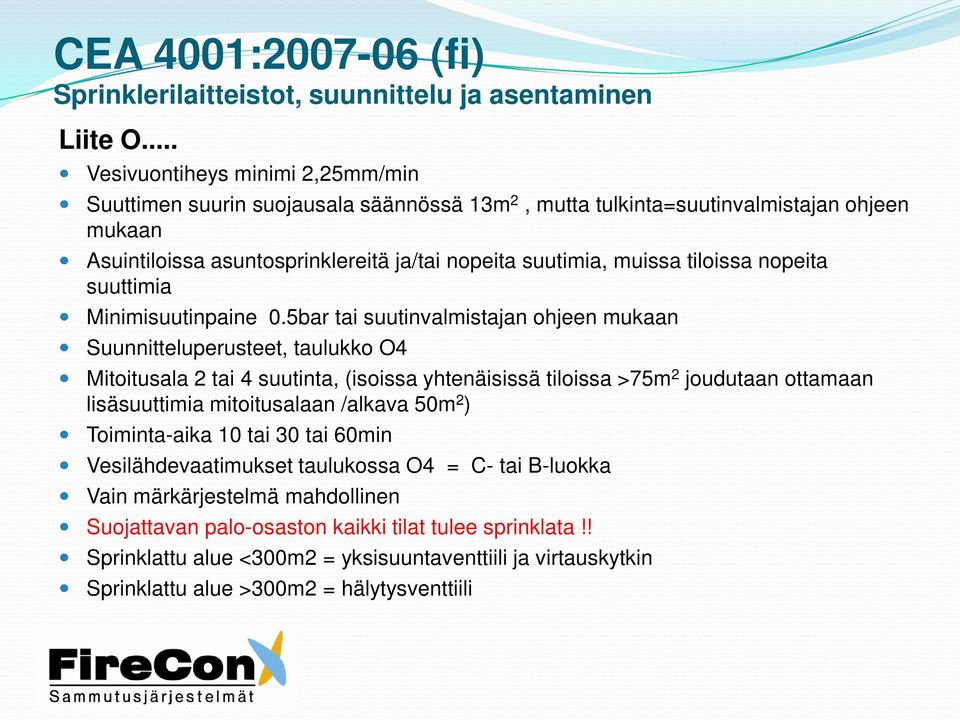

7 CEA 4001: (fi) Sprinklerilaitteistot, suunnittelu ja asentaminen Liite O... Vesivuontiheys minimi 2,25mm/min Suuttimen suurin suojausala säännössä 13m 2, mutta tulkinta=suutinvalmistajan ohjeen mukaan Asuintiloissa asuntosprinklereitä ja/tai nopeita suutimia, muissa tiloissa nopeita suuttimia Minimisuutinpaine 0.5bar tai suutinvalmistajan ohjeen mukaan Suunnitteluperusteet, taulukko O4 Mitoitusala 2 tai 4 suutinta, (isoissa yhtenäisissä tiloissa >75m 2 joudutaan ottamaan lisäsuuttimia mitoitusalaan /alkava 50m 2 ) Toiminta-aika 10 tai 30 tai 60min Vesilähdevaatimukset taulukossa O4 = C- tai B-luokka Vain märkärjestelmä mahdollinen Suojattavan palo-osaston kaikki tilat tulee sprinklata!! Sprinklattu alue <300m2 = yksisuuntaventtiili ja virtauskytkin Sprinklattu alue >300m2 = hälytysventtiili 7

8 SFS-EN A2 Kiinteät palonsammutusjärjestelmät. Automaattiset sprinklerilaitteistot. Suunnittelu, asennus ja huolto. Standardien luoja: CEN Comité Européen de Normalisation Eurooppalainen standardi EN 12845:2004+A2:2009 on vahvistettu suomalaiseksi kansalliseksi standardiksi (vahvistuspäivä ) Ilmestynyt suomenkielisenä 2009 lopulla

9 SFS-EN A2 Kiinteät palonsammutusjärjestelmät. Automaattiset sprinklerilaitteistot. Suunnittelu, asennus ja huolto. Tässä standardissa ei ole erityisliitettä tai erityismainintoja koskien asuntosprinklausta tai palveluasumista LH ja OH1 voisi sanoa, että aivan kuten CEA 4001:kin Vesilähde pitää olla ja se pitää olla aina käytettävissä Missään ei tarkemmin kerrota, että millaista vesilähdettä pitäisi missäkin luokassa/järjestelmässä käyttää!!!!!!! > SAATAVA TULKINTA jotta kenttä osaa käyttää sääntöä tältä osin sen kirjaimen ja hengen mukaan oikein! 9

10 INSTA 900-1:2009 Asuntosprinklerilaitteistot. Osa 1:Suunnittelu, asentaminen ja huolto Laatinut: Pohjoismaiden yhteistä standardisointitoimikuntaa edustava komitea INSTA 900 Residential sprinklers systems -INSTA = Inter Nordic Standardisation Cooperation Työ aloitettu Ruotsin ja Norjan aloitteesta 4/2007. Suomi liittyi myöhemmin mukaan kokouksiin ja osallistui luonnoksen kommentointiin. - paljon viittauksia EN12845:n - Kansallisen standardin asema 2/2010 alkaen Tanskassa, Norjassa ja Ruotsissa - Englanninkielinen versio loppuvuonna 2009, suomentaminen työn alla - Osa 2: Sprinklereitä ja niiden peitelevyjä koskevat vaatimukset ja testausmenetelmät >> tulossa mutta ei käännetä suomeksi

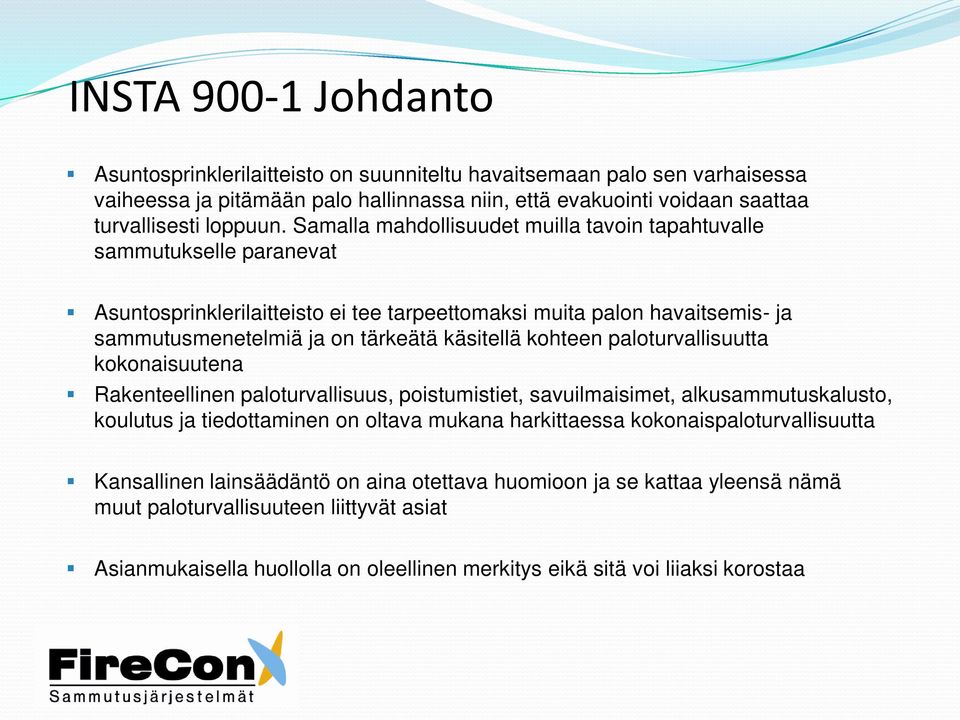

11 INSTA Johdanto Asuntosprinklerilaitteisto on suunniteltu havaitsemaan palo sen varhaisessa vaiheessa ja pitämään palo hallinnassa niin, että evakuointi voidaan saattaa turvallisesti loppuun. Samalla mahdollisuudet muilla tavoin tapahtuvalle sammutukselle paranevat Asuntosprinklerilaitteisto ei tee tarpeettomaksi muita palon havaitsemis- ja sammutusmenetelmiä ja on tärkeätä käsitellä kohteen paloturvallisuutta kokonaisuutena Rakenteellinen paloturvallisuus, poistumistiet, savuilmaisimet, alkusammutuskalusto, koulutus ja tiedottaminen on oltava mukana harkittaessa kokonaispaloturvallisuutta Kansallinen lainsäädäntö on aina otettava huomioon ja se kattaa yleensä nämä muut paloturvallisuuteen liittyvät asiat Asianmukaisella huollolla on oleellinen merkitys eikä sitä voi liiaksi korostaa 11

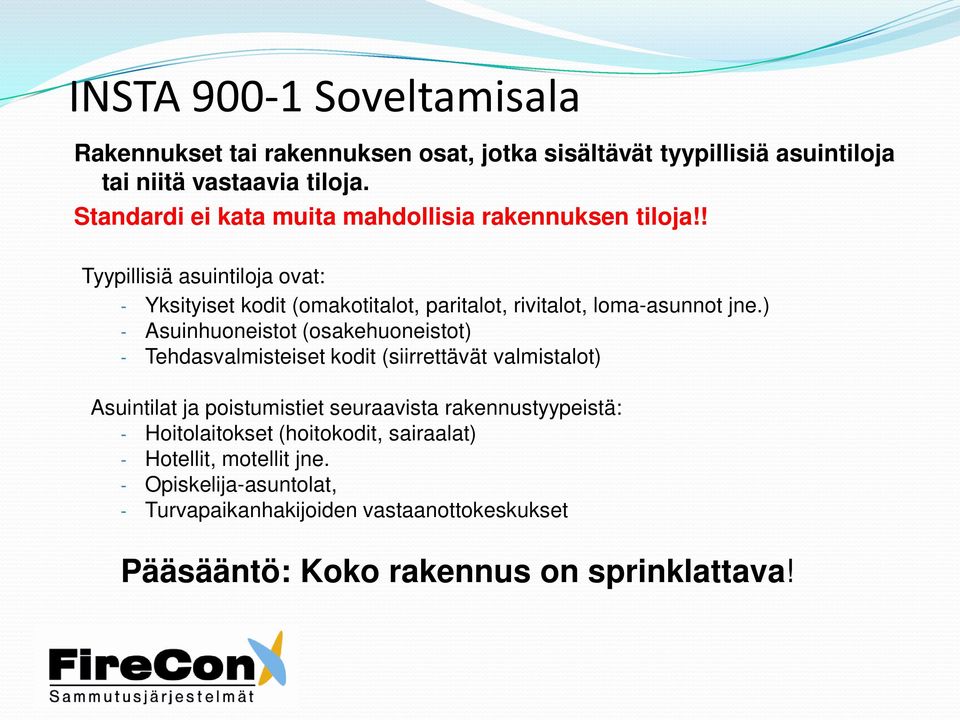

12 INSTA Soveltamisala Rakennukset tai rakennuksen osat, jotka sisältävät tyypillisiä asuintiloja tai niitä vastaavia tiloja. Standardi ei kata muita mahdollisia rakennuksen tiloja!! Tyypillisiä asuintiloja ovat: - Yksityiset kodit (omakotitalot, paritalot, rivitalot, loma-asunnot jne.) - Asuinhuoneistot (osakehuoneistot) - Tehdasvalmisteiset kodit (siirrettävät valmistalot) Asuintilat ja poistumistiet seuraavista rakennustyypeistä: - Hoitolaitokset (hoitokodit, sairaalat) - Hotellit, motellit jne. - Opiskelija-asuntolat, - Turvapaikanhakijoiden vastaanottokeskukset Pääsääntö: Koko rakennus on sprinklattava! 12

13 INSTA Rakennustyypit Rakennustyyppi HUOM Kuvaus - omakoti- ja paritalot - rivitalot, joissa 3 maanpäällistä kerrosta ullakko mukaan lukien sekä kellari - asuinrakennukset, max 4 as., max 3 kerrosta ja kellari Asuinkäyttöön tarkoitetut rakennukset, max 8 kerrosta ja yksi kellarikerros pois lukien hoitolaitokset, jotka on tarkoitettu pysyvästi majoittamaan ihmisiä, jotka tarvitsevat apua rakennuksesta poistumiseen - Hoitolaitokset tai hoitolaitosten osat, jotka on tarkoitettu pysyvästi majoittamaan ihmisiä, jotka tarvitsevat apua rakennuksesta poistumiseen - vähintään 9-kerroksiset asuinrakennukset Jos rakennustyyppiä ei löydy taulukosta, tyypin päättää viranomainen 13

14 INSTA Sallitut poikkeukset Sallitut poikkeukset esitetty rakennustyypeittäin. Rakennustyyppi 1 a) Alle 5 m 2 WC:t ja kylpyhuoneet, joissa vähintään Euroluokan C suojaverhous ja joissa ei varastoida palavia materiaaleja ja joihin ei sijoiteta sähkölaitteita kuten pesukoneita, kuivaimia jne. eikä niissä ole sprinklerilaitteiston komponentteja b) Käyttämättömät ullakot c) Osastoidut tilat, joita ei käytetä asumistarkoituksiin, esim. autotallit ja kattilahuoneet d) Avoimet ulkoparvekkeet e) Ryömintätilat, lattia/kattotilat, hissikuilut ja muut piilotilat, joita ei käytetä asumis- tai varastointitarkoituksiin f) Osastoidut suljetut pystysuorat kuilut (esim. hissit tai huoltokuilut), joissa ei ole palavaa materiaalia 14

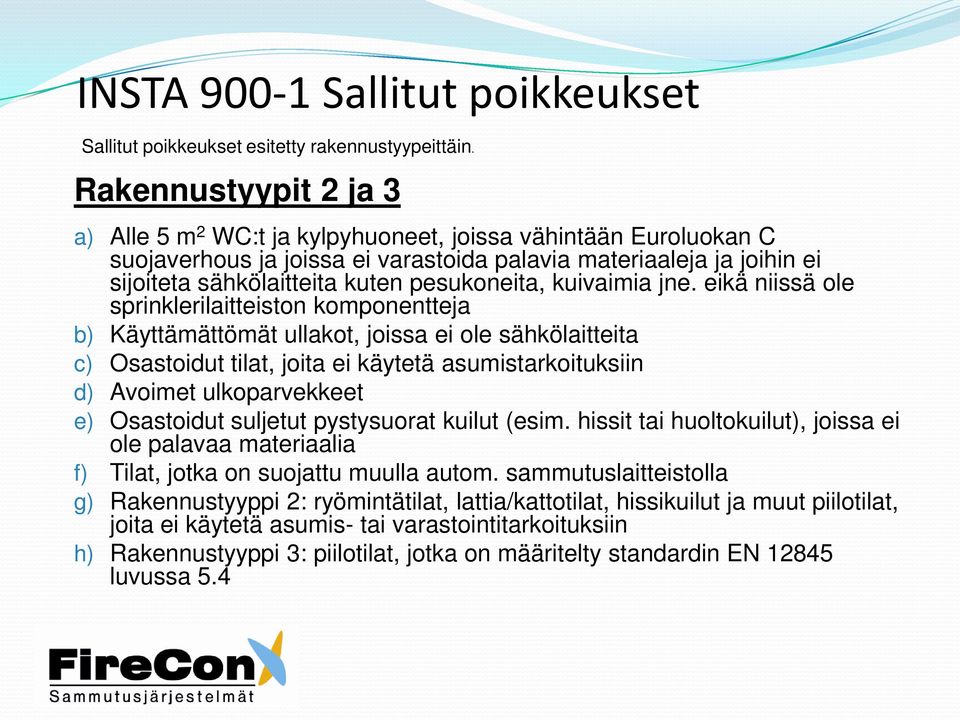

15 INSTA Sallitut poikkeukset Sallitut poikkeukset esitetty rakennustyypeittäin. Rakennustyypit 2 ja 3 a) Alle 5 m 2 WC:t ja kylpyhuoneet, joissa vähintään Euroluokan C suojaverhous ja joissa ei varastoida palavia materiaaleja ja joihin ei sijoiteta sähkölaitteita kuten pesukoneita, kuivaimia jne. eikä niissä ole sprinklerilaitteiston komponentteja b) Käyttämättömät ullakot, joissa ei ole sähkölaitteita c) Osastoidut tilat, joita ei käytetä asumistarkoituksiin d) Avoimet ulkoparvekkeet e) Osastoidut suljetut pystysuorat kuilut (esim. hissit tai huoltokuilut), joissa ei ole palavaa materiaalia f) Tilat, jotka on suojattu muulla autom. sammutuslaitteistolla g) Rakennustyyppi 2: ryömintätilat, lattia/kattotilat, hissikuilut ja muut piilotilat, joita ei käytetä asumis- tai varastointitarkoituksiin h) Rakennustyyppi 3: piilotilat, jotka on määritelty standardin EN luvussa

16 INSTA Mitoitusperusteet Rakennustyyppi Vesivuontiheys min (mm/min) Mitoitusalaksi otettavien sprinklereiden lukumäärä Vesilähteen toiminta-aika, min 1 2, ) , ) , ) Mitoitusalan sprinklereiden lukumäärä määritelty luvussa

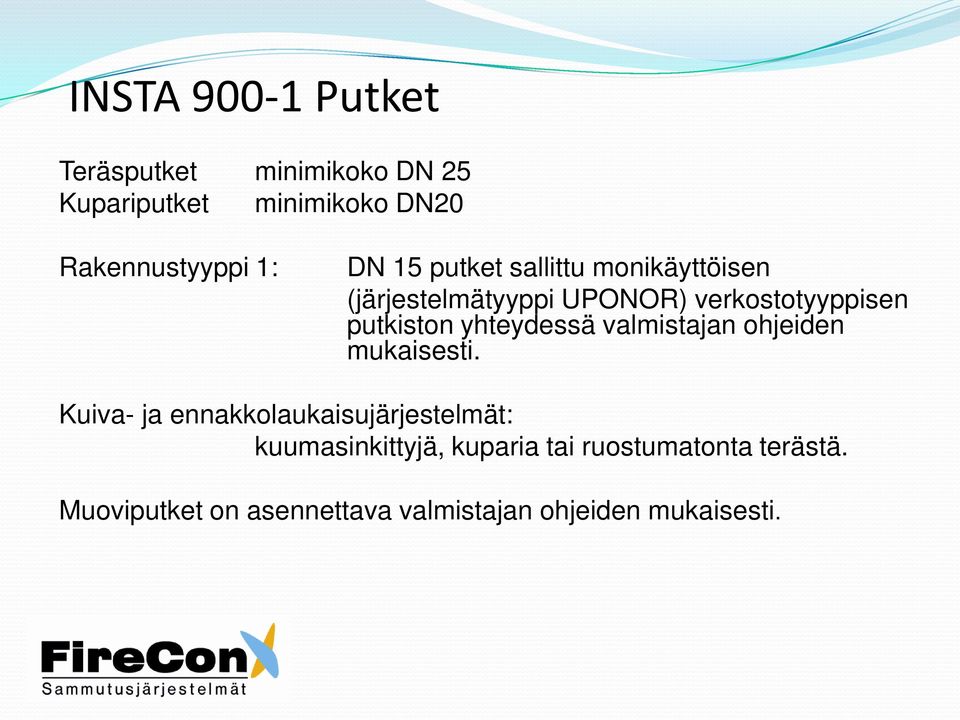

17 INSTA Putket Teräsputket minimikoko DN 25 Kupariputket minimikoko DN20 Rakennustyyppi 1: DN 15 putket sallittu monikäyttöisen (järjestelmätyyppi UPONOR) verkostotyyppisen putkiston yhteydessä valmistajan ohjeiden mukaisesti. Kuiva- ja ennakkolaukaisujärjestelmät: kuumasinkittyjä, kuparia tai ruostumatonta terästä. Muoviputket on asennettava valmistajan ohjeiden mukaisesti.

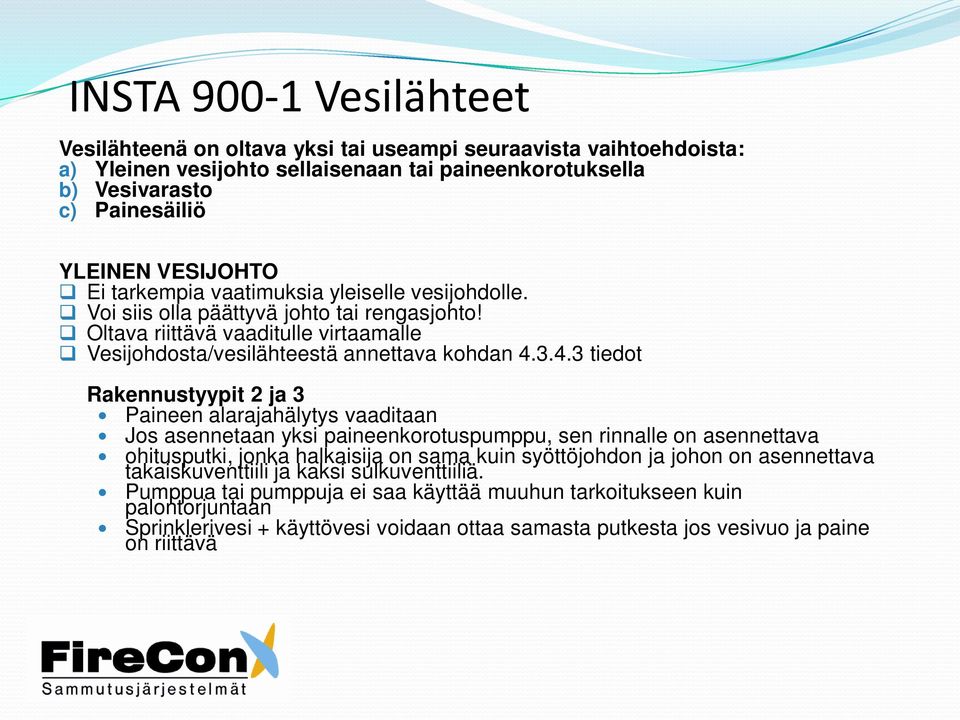

18 INSTA Vesilähteet Vesilähteenä on oltava yksi tai useampi seuraavista vaihtoehdoista: a) Yleinen vesijohto sellaisenaan tai paineenkorotuksella b) Vesivarasto c) Painesäiliö YLEINEN VESIJOHTO Ei tarkempia vaatimuksia yleiselle vesijohdolle. Voi siis olla päättyvä johto tai rengasjohto! Oltava riittävä vaaditulle virtaamalle Vesijohdosta/vesilähteestä annettava kohdan tiedot Rakennustyypit 2 ja 3 Paineen alarajahälytys vaaditaan Jos asennetaan yksi paineenkorotuspumppu, sen rinnalle on asennettava ohitusputki, jonka halkaisija on sama kuin syöttöjohdon ja johon on asennettava takaiskuventtiili ja kaksi sulkuventtiiliä. Pumppua tai pumppuja ei saa käyttää muuhun tarkoitukseen kuin palontorjuntaan Sprinklerivesi + käyttövesi voidaan ottaa samasta putkesta jos vesivuo ja paine on riittävä

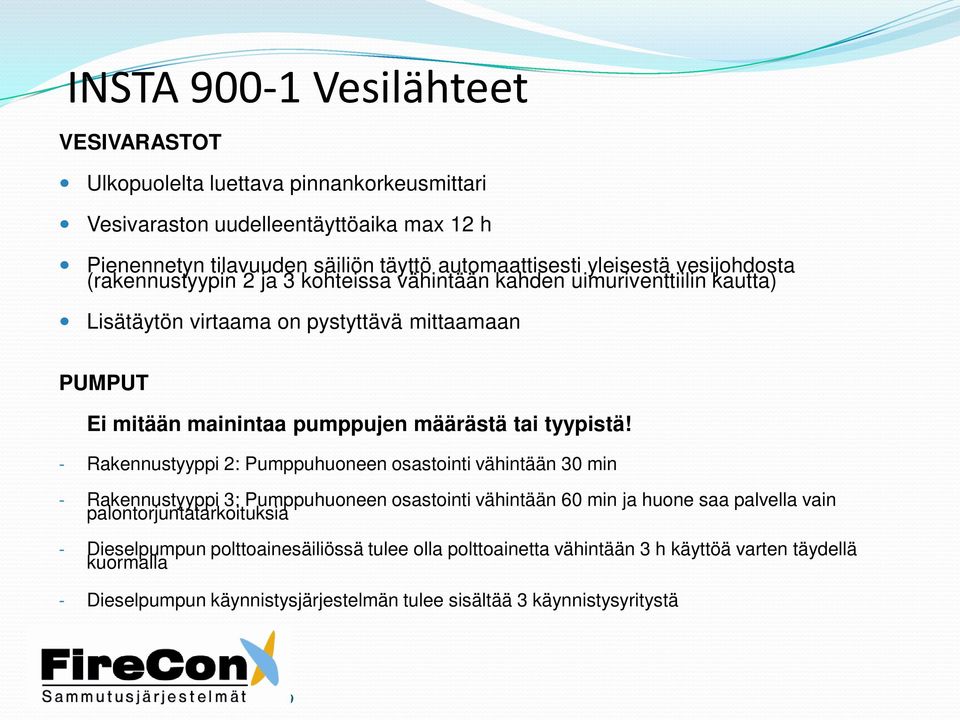

19 INSTA Vesilähteet VESIVARASTOT Ulkopuolelta luettava pinnankorkeusmittari Vesivaraston uudelleentäyttöaika max 12 h Pienennetyn tilavuuden säiliön täyttö automaattisesti yleisestä vesijohdosta (rakennustyypin 2 ja 3 kohteissa vähintään kahden uimuriventtiilin kautta) Lisätäytön virtaama on pystyttävä mittaamaan PUMPUT Ei mitään mainintaa pumppujen määrästä tai tyypistä! - Rakennustyyppi 2: Pumppuhuoneen osastointi vähintään 30 min - Rakennustyyppi 3: Pumppuhuoneen osastointi vähintään 60 min ja huone saa palvella vain palontorjuntatarkoituksia - Dieselpumpun polttoainesäiliössä tulee olla polttoainetta vähintään 3 h käyttöä varten täydellä kuormalla - Dieselpumpun käynnistysjärjestelmän tulee sisältää 3 käynnistysyritystä 19

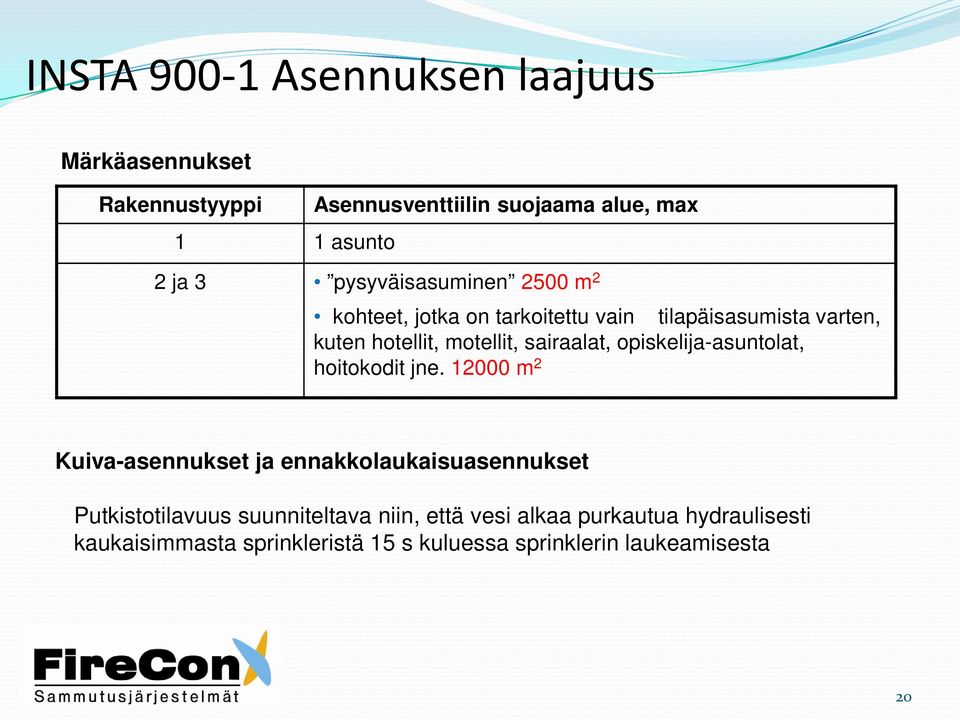

20 INSTA Asennuksen laajuus Märkäasennukset Rakennustyyppi 1 1 asunto Asennusventtiilin suojaama alue, max 2 ja 3 pysyväisasuminen 2500 m 2 kohteet, jotka on tarkoitettu vain tilapäisasumista varten, kuten hotellit, motellit, sairaalat, opiskelija-asuntolat, hoitokodit jne m 2 Kuiva-asennukset ja ennakkolaukaisuasennukset Putkistotilavuus suunniteltava niin, että vesi alkaa purkautua hydraulisesti kaukaisimmasta sprinkleristä 15 s kuluessa sprinklerin laukeamisesta 20

21 INSTA Sprinklerit Asuintiloissa käytetään pääsääntöisesti asuntosprinklereitä nopeatoimisia laajennetun suojausalan sprinklereitä (EC) nopeatoimisia spraysprinklereitä nopeatoimisia normaalissprinklereitä Suojausala valmistajan ohjeiden mukainen, kuitenkin max 37 m 2 Avointen alakattojen yläpuolelle vain nopeat spray- sprinklerit EN mukaisesti Toimintapaine valmistajan ohjeiden mukainen, kuitenkin vähintään 0,5 bar 21

22 INSTA Sprinklerit Standardi A spray sprinklereitä voidaan käyttää saunoissa EN mukaisesti Sprinkleriä saa käyttää vain märkäasennuksissa ellei sitä erikseen ole hyväksytty ko. muussa asennustyypissä Tavanomaisen suojausalan kuivasprinklereitä voidaan käyttää lämmittämättömissä tiloissa EN mukaisesti Ritiläkattojen yläpuolelle saa asentaa vain nopeita spray sprinklereitä EN12845 mukaisesti ellei asuntosprinkleriä ole erikseen hyväksytty ko. käyttöön Max 11 m 3 vaatekomeroihin riittää yksi sprinkleri riippumatta siitä, onko katossa esteitä vai ei Sprinklerien välinen vähimmäisetäisyys vaakasuunnassa mitattuna 2,4 m 22

23 INSTA Sprinklerikeskus Rakennustyypit 1 ja 2 Jokaisella asennuksella tulee olla laitteet, joilla on mahdollista: Eristää asennus vesilähteestä Estää takaisinvirtaus Antaa ilmoitus veden virtauksesta Kokeilla ilmoitus Tyhjentää laitteisto Lukea paineet Rakennustyyppi 3 Jos asuntosprinklaus on osa laitteistoa, joka sisältää myös EN mukaisia asennuksia, jokaisella asennuksella tulee olla EN tai mukainen asennusventtiili. Ennakkolaukaisulaitteistoilla tulee olla laitteistovalmistajan ohjeiden mukainen asennusventtiili. Muussa tapauksessa riittää sama kuin edellä rakennustyypeiltä 1 ja 2 on vaadittu 23

24 INSTA Hälytykset Jos rakennuksessa ei kansallisten määräysten mukaan tarvita poistumishälytystä, asuntosprinklerilaitteistossa on oltava vastaava toiminto. Veden virtauksen käynnistyessä merkkiäänen on kuuluttava ainakin siinä asunnossa jossa lauenneet sprinklerit sijaitsevat.??????? Lisäksi suositellaan, että hälytys siirretään laitteiston omistajalle tai paikallisvalvomoon Viranomainen päättää, kuinka ilmoituksen siirto toteutetaan Jos laitteistossa on standardin EN tai -3 mukainen asennusventtiili, hälytysputkeen on liitettävä kaksi painekytkintä, joita on voitava testata erikseen. Hälytykset tulee kytkeä kohteen ulkopuoliseen päivystyskeskukseen 24

25 INSTA Tarkastukset Rakennustyyppi Kolmannen osapuolen tarkastustiheys 1 Viranomainen määrittelee 2 Viranomainen määrittelee 3 Käyttöönoton yhteydessä ja sen jälkeen vuosittain 25
