Kohti eurooppalaista kantaverkkoinfrastruktuuria. Jukka Ruusunen Toimitusjohtaja, Fingrid Oyj

Transkriptio

1 Kohti eurooppalaista kantaverkkoinfrastruktuuria Jukka Ruusunen Toimitusjohtaja, Fingrid Oyj Siemensin Energiapäivä Helsinki

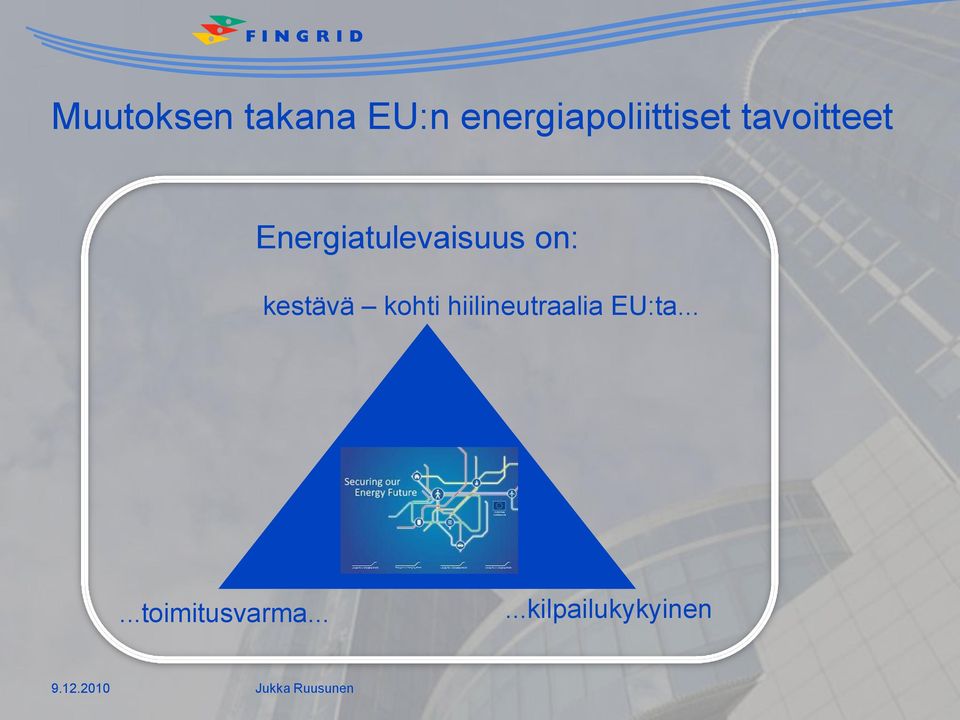

2 Muutoksen takana EU:n energiapoliittiset tavoitteet Energiatulevaisuus on: kestävä kohti hiilineutraalia EU:ta......toimitusvarma......kilpailukykyinen

3 Mitä tämä tarkoittaa eurooppalaisen sähköverkon näkökulmasta? Kestävyys Uusiutuva ja hajautettu tuotanto (vaihteleva tuotanto) Ydinvoima, hiilidioksidin talteenotto, biomassa (perusvoima) Kulutuksen muutokset: energiatehokkuus, lisääntyvä sähkön käyttö lämmityksessä ja liikenteessä Toimitusvarmuus Resurssien jakaminen Kilpailukyky Markkinaintegraatio Uusia ja jatkuvasti muuttuvia sähkön siirtoja Lisää sähkön siirtoa maiden rajojen yli Pitkän matkan siirtoja Lisää siirtokapasiteettia Siirtokapasiteetin käytön tehokkuutta Parempaa yhteistyötä järjestelmän käytössä

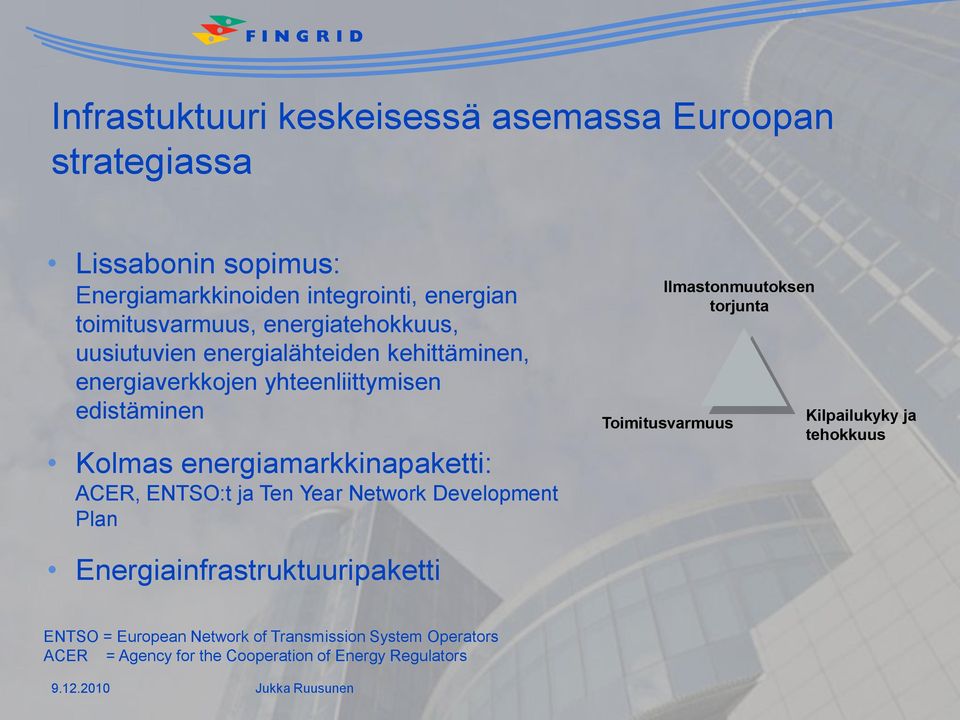

4 Infrastuktuuri keskeisessä asemassa Euroopan strategiassa Lissabonin sopimus: Energiamarkkinoiden integrointi, energian toimitusvarmuus, energiatehokkuus, uusiutuvien energialähteiden kehittäminen, energiaverkkojen yhteenliittymisen edistäminen Kolmas energiamarkkinapaketti: ACER, ENTSO:t ja Ten Year Network Development Plan Ilmastonmuutoksen torjunta Toimitusvarmuus Kilpailukyky ja tehokkuus Energiainfrastruktuuripaketti ENTSO = European Network of Transmission System Operators ACER = Agency for the Cooperation of Energy Regulators

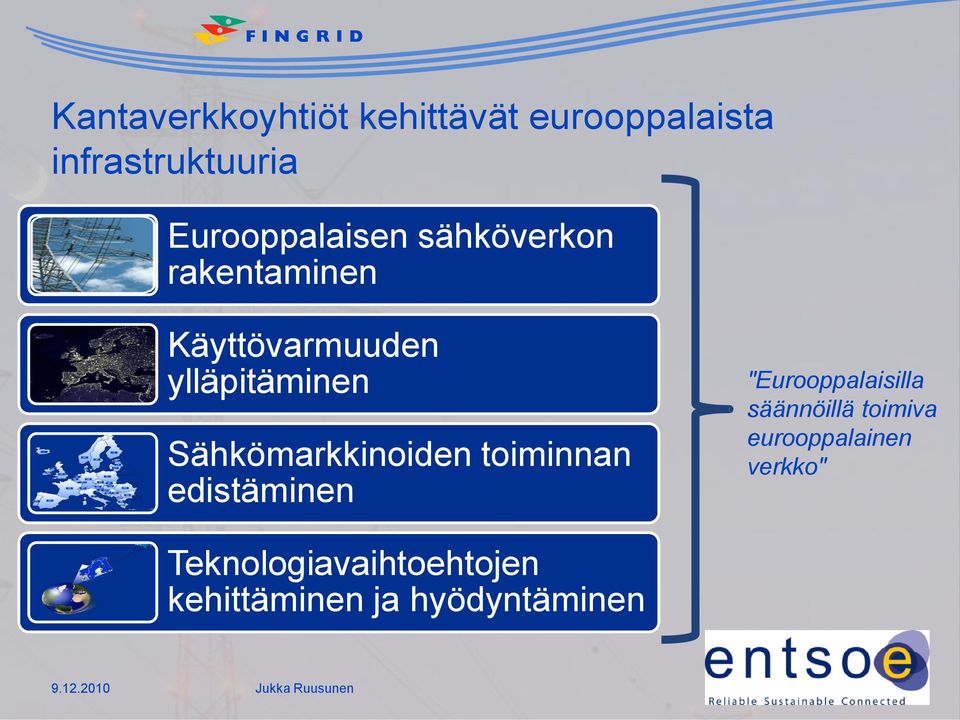

5 Kantaverkkoyhtiöt kehittävät eurooppalaista infrastruktuuria Eurooppalaisen sähköverkon rakentaminen Käyttövarmuuden ylläpitäminen Sähkömarkkinoiden toiminnan edistäminen "Eurooppalaisilla säännöillä toimiva eurooppalainen verkko" Teknologiavaihtoehtojen kehittäminen ja hyödyntäminen

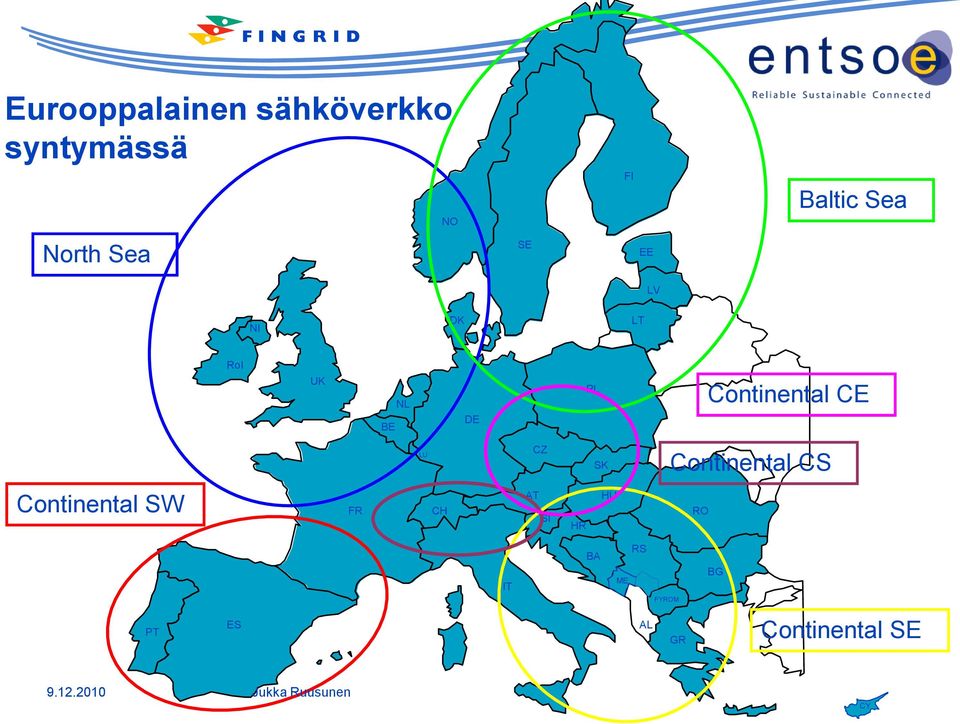

6 Eurooppalainen sähköverkko syntymässä NO FI Baltic Sea North Sea SE EE LV NI DK LT RoI UK BE NL DE PL Continental CE LU CZ SK Continental CS Continental SW FR CH AT SI HR HU RO IT BA ME RS FYROM BG PT ES AL GR Continental SE CY

7 Ten Year Network Development Plan: the scale of the needed investments Roughly 100 billion of which ~ 25% in first 5 years without taking into account the investments for growing demand and replacing old assets! 56% long term Total projects km ~14% of existing lines AC < 300 kv AC > 300 kv 2900 km km 83% 17% 22% 78% upgrade new 44% mid term DC 9600 km

8 Fingrid hyvin pelissä mukana Voimansiirtojärjestelmän 10-vuotiskehittämisohjelma: 1,7 miljardin euron investoinnit verkkoon ja varavoimaan Suuret tuotantoyksiköt ja uusiutuva energiantuotanto Sähkömarkkinoiden toiminta ja kansainvälistyminen Ikääntyvä verkko Luotettava sähkön siirto: käyttötoiminnan kehittäminen uutta toimintaympäristöä vastaavaksi Suuret tuotantoyksiköt: häiriötilanteiden hallinta Tuulivoiman volyymien epävarmuus Investointiohjelman aiheuttamat siirron keskeytykset Sähkömarkkinoiden toiminnan edistäminen Tuotantokapasiteetin tehokas käyttö ja kysyntäjouston edistäminen Uuden tuotantokapasiteetin pääsy markkinoille Maiden välisen sähkökaupan edistäminen

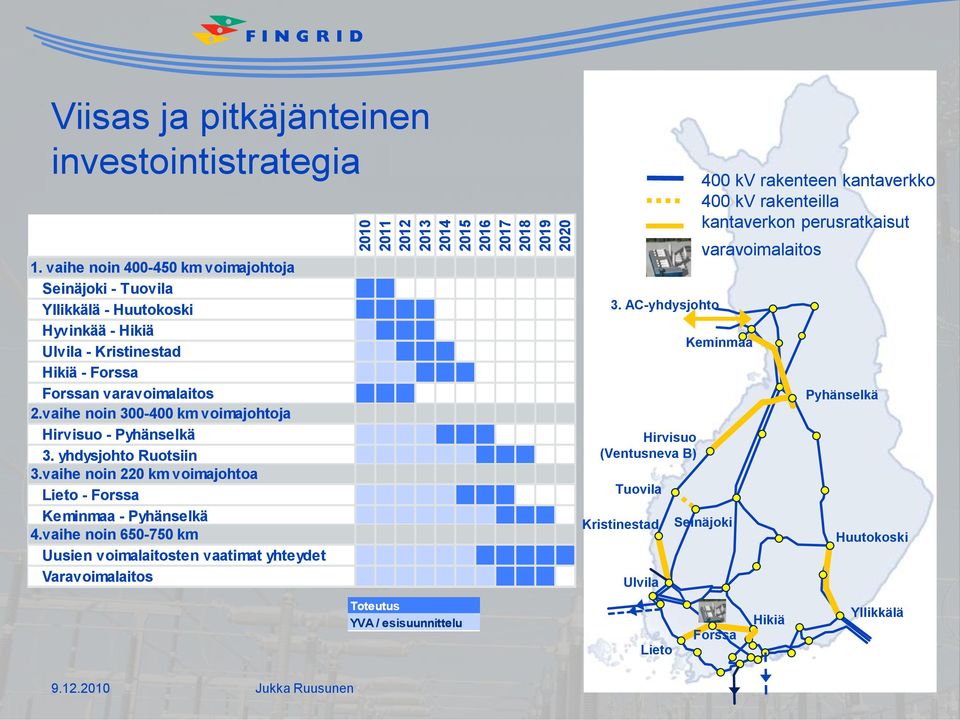

9 Viisas ja pitkäjänteinen investointistrategia 1. vaihe noin km voimajohtoja Seinäjoki - Tuovila ra ra Yllikkälä - Huutokoski ra ra ra ra Hyvinkää - Hikiä su ra ra ra Ulvila - Kristinestad su su ra ra ra Hikiä - Forssa su su su ra ra ra Forssan varavoimalaitos ra ra ra 2.vaihe noin km voimajohtoja Hirvisuo - Pyhänselkä su su su su ra ra ra 3. yhdysjohto Ruotsiin su su su su su su ra ra ra 3.vaihe noin 220 km voimajohtoa Lieto - Forssa su su su su su ra ra ra Keminmaa - Pyhänselkä su su su su su su su ra ra ra 4.vaihe noin km Uusien voimalaitosten vaatimat yhteydet su su su su su su ra ra ra ra ra Varavoimalaitos su su su su su su su ra ra ra Toteutus YVA / esisuunnittelu 3. AC-yhdysjohto Hirvisuo (Ventusneva B) Tuovila Kristinestad Ulvila Lieto 400 kv rakenteen kantaverkko 400 kv rakenteilla kantaverkon perusratkaisut varavoimalaitos Keminmaa Seinäjoki Forssa Hikiä Pyhänselkä Huutokoski Yllikkälä

10 Uusi Fenno-Skan 2 -yhteys lisää Suomen ja Ruotsin välistä siirtokapasiteettia noin 40% 800 MW; 500 kv; 315 milj. ; 200 km merikaapeli Yhteistyössä Svenska Kraftnätin kanssa Viranomaiset ovat myöntäneet tarvittavat luvat Sopimukset merikaapeli- ja konvertteriasematoimituksista Merikaapelin valmistus käynnistynyt Yhteys valmistuu vuonna Jukka Ruusunen

11 EstLink 2 on osa Itämeren alueen sähkömarkkinoiden kehittämistä 650 MW; 450 kv; 320 milj., EU-tuki 100 milj. 170 km HVDC Yhteistyössä Eleringin kanssa Tasasähköyhteys (HVDC) Yhteys valmistuu Jukka Ruusunen

12 Järjestelmän suunnittelua ja teknologiaa kehitetään Verkkosuunnittelu: Pullonkaulojen ennustaminen: sähkömarkkinaskenaariot ja markkinoiden simulointityökalut Järjestelmän käyttövarmuuden hallinta: (n-1)-kriteeristä todellisen käyttövarmuustason laskentaan Järjestelmänhallinta: Häiriösietoisuuden parantaminen: sarjakondensaattorit (SC), generaattoreiden ja HVDC-linkkien lisästabiloinnit (PSS) ja staattiset loistehon kompensaattorit (SVC) Järjestelmätason mittaukset, suojaukset ja säädöt (Wide Area Monitoring, Protection and Control) Kulutuksen parempi ohjattavuus (SmartGrid) Uudet verkkoteknologiat: Meriverkkojen toteutus: silmukoidut ja multiterminaaliset HVDC-ratkaisut "Eurooppalainen superverkko": kuhunkin kohteeseen oikea teknologia

13 Pituus [km] TWh Uusi luku Suomen sähköverkon kehitystarinassa 2500 "Rautarouva": sähkönsiirto itälänsi suunnassa Vesivoiman siirtäminen kuluttajille Sähkön kulutuksen kasvu - suuret tuotantoyksiköt (hiili- ja ydinvoima) verkkoon Suurten yksikköjen - ydinvoiman ja keskittyneen tuulivoiman - liittäminen verkkoon. Ikääntyvän verkon uudistaminen Lähde: Fortum Lähde: Fortum Lähde: TVO Lähde: Fortum Jukka Ruusunen 110 kv 220 kv 400 kv Suomen sähkön kulutus

14 Valot päällä valtakunnassa
