1 R DIN EN ISO 9001:2000 DIN EN ISO IMDS International Material Data System Großer Eignungsnachweis nach DIN itsauselementit pultinhitsaukseen nostosytytysmenetelmällä

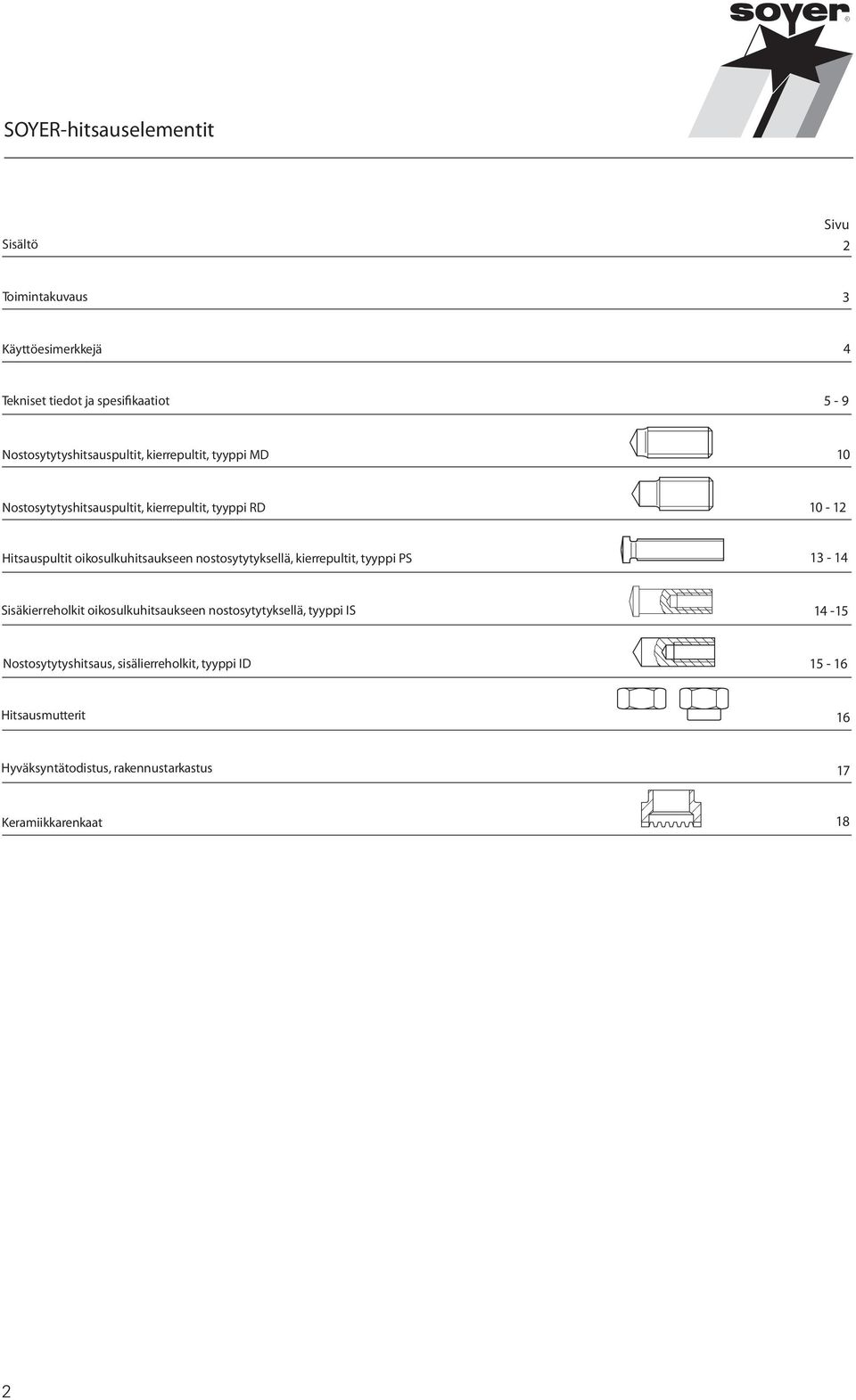

2 SOYER-hitsauselementit Sisältö Sivu 2 Toimintakuvaus 3 Käyttöesimerkkejä 4 Tekniset tiedot ja spesifikaatiot 5-9 Nostosytytyshitsauspultit, kierrepultit, tyyppi MD 10 Nostosytytyshitsauspultit, kierrepultit, tyyppi RD itsauspultit oikosulkuhitsaukseen nostosytytyksellä, kierrepultit, tyyppi PS Sisäkierreholkit oikosulkuhitsaukseen nostosytytyksellä, tyyppi IS Nostosytytyshitsaus, sisälierreholkit, tyyppi ID itsausmutterit 16 yväksyntätodistus, rakennustarkastus 17 Keramiikkarenkaat 18 2

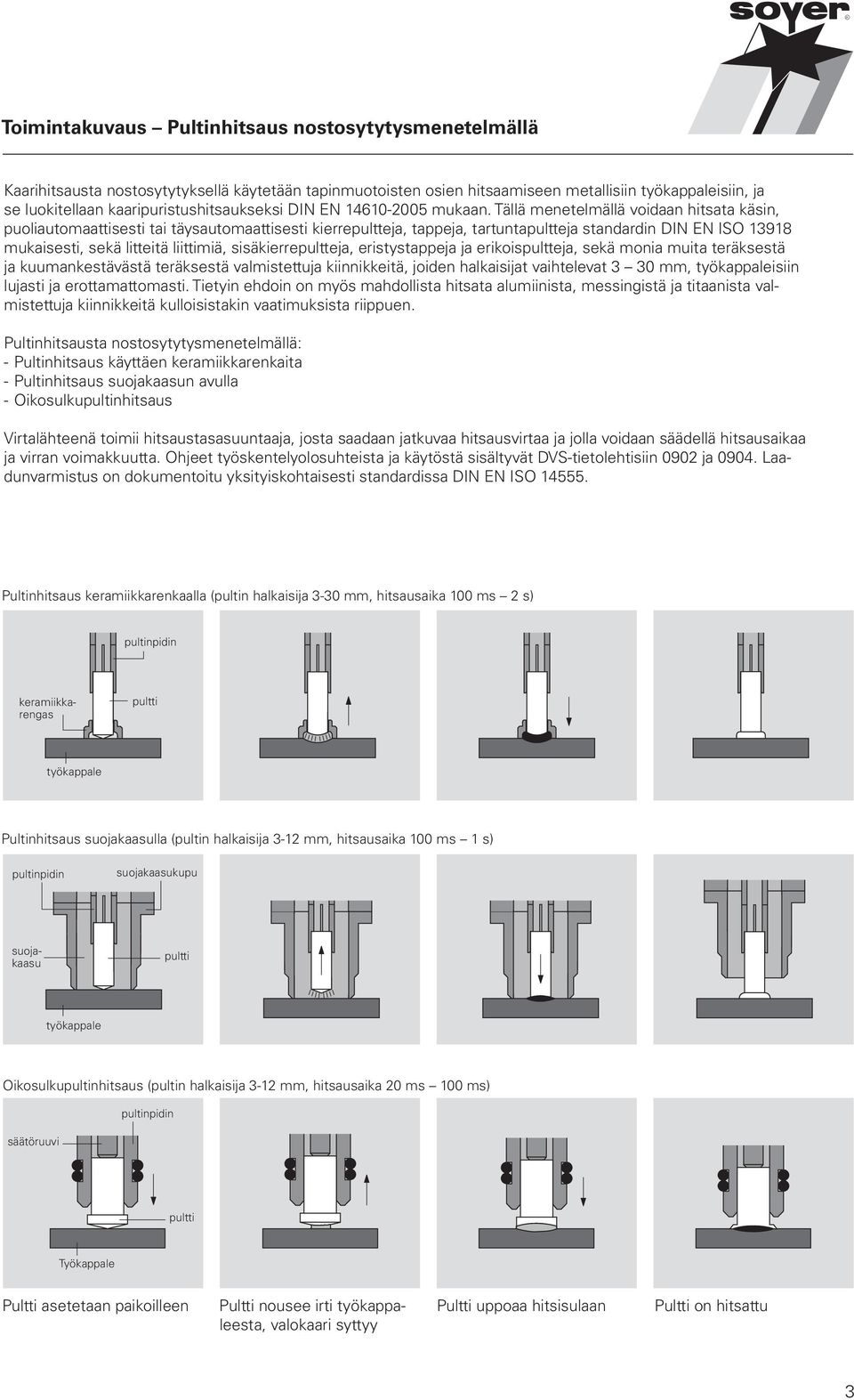

3 Toimintakuvaus Pultinhitsaus nostosytytysmenetelmällä Kaarihitsausta nostosytytyksellä käytetään tapinmuotoisten osien hitsaamiseen metallisiin työkappaleisiin, ja se luokitellaan kaaripuristushitsaukseksi DIN EN mukaan. Tällä menetelmällä voidaan hitsata käsin, puoliautomaattisesti tai täysautomaattisesti kierrepultteja, tappeja, tartuntapultteja standardin DIN EN ISO mukaisesti, sekä litteitä liittimiä, sisäkierrepultteja, eristystappeja ja erikoispultteja, sekä monia muita teräksestä ja kuumankestävästä teräksestä valmistettuja kiinnikkeitä, joiden halkaisijat vaihtelevat 3 30 mm, työkappaleisiin lujasti ja erottamattomasti. Tietyin ehdoin on myös mahdollista hitsata alumiinista, messingistä ja titaanista valmistettuja kiinnikkeitä kulloisistakin vaatimuksista riippuen. Pultinhitsausta nostosytytysmenetelmällä: - Pultinhitsaus käyttäen keramiikkarenkaita - Pultinhitsaus suojakaasun avulla - Oikosulkupultinhitsaus Virtalähteenä toimii hitsaustasasuuntaaja, josta saadaan jatkuvaa hitsausvirtaa ja jolla voidaan säädellä hitsausaikaa ja virran voimakkuutta. Ohjeet työskentelyolosuhteista ja käytöstä sisältyvät DVS-tietolehtisiin 0902 ja aadunvarmistus on dokumentoitu yksityiskohtaisesti standardissa DIN EN ISO Pultinhitsaus keramiikkarenkaalla (pultin halkaisija 3-30 mm, hitsausaika 100 ms 2 s) pultinpidin pultti työkappale Pultinhitsaus suojakaasulla (pultin halkaisija 3-12 mm, hitsausaika 100 ms 1 s) pultinpidin suojakaasukupu keramiikkarengas suojakaasu pultti työkappale Oikosulkupultinhitsaus (pultin halkaisija 3-12 mm, hitsausaika 20 ms 100 ms) säätöruuvi pultinpidin pultti Työkappale Pultti asetetaan paikoilleen Pultti nousee irti työkappaleesta, valokaari syttyy Pultti uppoaa hitsisulaan Pultti on hitsattu 3

4 Käyttöesimerkkejä Pultinhitsaus nostosytytysmenetelmällä Pultinhitsaukselle nostosytytyksellä modernina ja reijättömänä kiinnitys- ja liitostekniikkana löytyy käyttöä metalliteollisuuden kaikilla aloilla. Johtuen suuremmasta, noin 1-3 mm:n tunkeumasyvyydestä tätä menetelmää käytetään pääasiallisesti vähintään 2 mm:n vahvuisiin työkappaleisiin. Pultinhitsaus nostosytytysmenetelmällä saa aikaan kokealaatuisia hitsausliitoksia ja on erityisen sopiva menetelmä silloin, kun turvallisuusmääräykset asettavat korkeita vaatimuksia hitsauslaadulle. Menetelmä on vakiintunut käyttöön esim. teräsrakentamisessa, konepajateollisuudessa, laivanrakennuksessa, talonrakennus- ja rakennustekniikan alalla, voimalaitos- ja ydinvoimalarakentamisessa, kattilanvalmistuksessa, laiterakentamisessa, eristysrakentamisessa, teräsbetonirakenteissa jne. Käyttökohteen ja vaatimusten mukaan on valittavissa kolme eri pultinhitsaustapaa nostosytytysmenetelmällä: Pultinhitsaus nostosytytysmenetelmällä käyttäen keramiikkarenkaita apuna Tavanomaisen keramiikkarenkaan tehtävä on suojata hitsauskohta ilmalta. Keramiikkarengas voidaan käyttää vain kerran. itsauksen jälkeen se pitää lyödä rikki. evyn minimivahvuuden suhde pultin halkaisijaan on 1:4. Pultinhitsaus nostosytytysmenetelmällä käyttäen suojakaasua apuna Pultinhitsausta suojakaasulla käytetään pääasiassa pulttien täysautomaattihitsauksessa 12 mm:n pulttihalkaisijaan asti. Keramiikkarenkaiden käyttöön verrattuna suojakaasun käytön etuna on, että hitsauksen jälkeen ei tarvitse tehdä mitään lisätoimenpidettä ja että hitsausliitos on paremmin suojattu ilmalta. Käytettäessä tätä modernia menetelmää pultin kärjessä ei saisi olla alumiinikärkeä. evyn minimivahvuuden suhde pultin halkaisijaan on 1:8. Oikosulkupultinhitsaus nostosytytysmentelmällä Oikosulkupultinhitsaus nostosytytyksellä 10 mm:n pulttihalkaisijaan asti synnyttää matalan tunkeuman, ja siksi sitä voidaan käyttää ohuisiin levyihin. Pultin kärjessä ei tarvita alumiinikärkeä käytettäessä suojakaasua apuna. evyn minimivahvuuden suhde pultin halkaisijaan on 1:8. Seuraavat kuvat esittävät eri pultinhitsausmenetelmillä hitsattuja pultteja: pultinhitsaus nostosytytysmenetelmällä käyttäen keramiikkarenkaita tai suojakaasua apuna ja oikosulkuhitsaus nostosytytysmenetelmällä. Pultinhitsaus nostosytytyksellä käyttäen keramiikkarenkaita apuna Pultinhitsaus nostosytytyksellä suojakaasun avulla Oikosulkupultinhitsaus nostosytytyksellä suojakaasun avulla 4

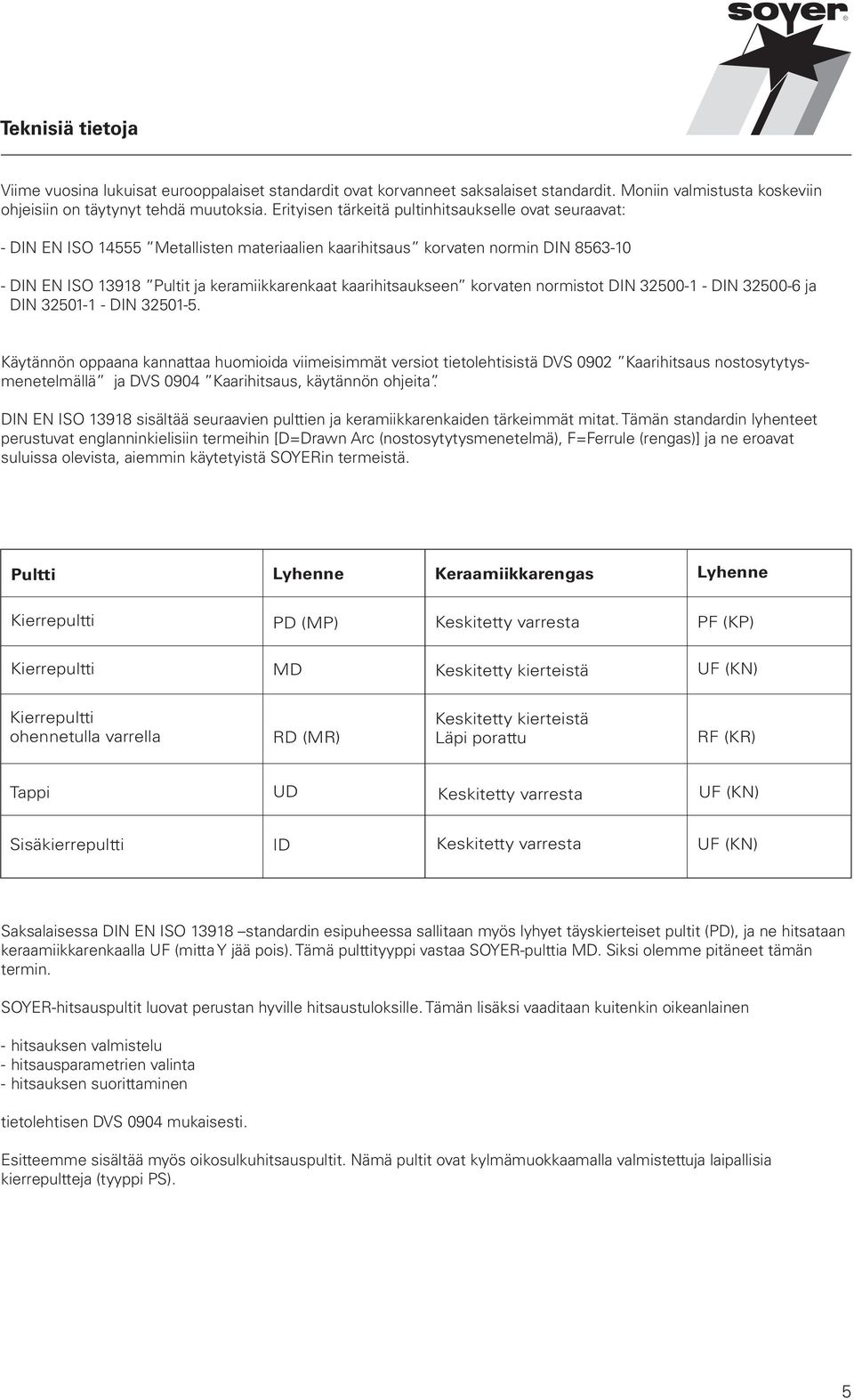

5 Teknisiä tietoja Viime vuosina lukuisat eurooppalaiset standardit ovat korvanneet saksalaiset standardit. Moniin valmistusta koskeviin ohjeisiin on täytynyt tehdä muutoksia. Erityisen tärkeitä pultinhitsaukselle ovat seuraavat: - DIN EN ISO Metallisten materiaalien kaarihitsaus korvaten normin DIN DIN EN ISO Pultit ja keramiikkarenkaat kaarihitsaukseen korvaten normistot DIN DIN ja DIN DIN Käytännön oppaana kannattaa huomioida viimeisimmät versiot tietolehtisistä DVS 0902 Kaarihitsaus nostosytytysmenetelmällä ja DVS 0904 Kaarihitsaus, käytännön ohjeita. DIN EN ISO sisältää seuraavien pulttien ja keramiikkarenkaiden tärkeimmät. Tämän standardin lyhenteet perustuvat englanninkielisiin termeihin [D=Drawn Arc (nostosytytysmenetelmä), F=Ferrule (rengas)] ja ne eroavat suluissa olevista, aiemmin käytetyistä SOYERin termeistä. Pultti yhenne Keraamiikkarengas yhenne Kierrepultti PD (MP) Keskitetty varresta PF (KP) Kierrepultti MD Keskitetty kierteistä UF (KN) Kierrepultti ohennetulla varrella RD (MR) Keskitetty kierteistä äpi porattu RF (KR) Tappi UD Keskitetty varresta UF (KN) Sisäkierrepultti ID Keskitetty varresta UF (KN) Saksalaisessa DIN EN ISO standardin esipuheessa sallitaan myös lyhyet täyskierteiset pultit (PD), ja ne hitsataan keraamiikkarenkaalla UF (mitta Y jää pois). Tämä pulttityyppi vastaa SOYER-pulttia MD. Siksi olemme pitäneet tämän termin. SOYER-hitsauspultit luovat perustan hyville hitsaustuloksille. Tämän lisäksi vaaditaan kuitenkin oikeanlainen - hitsauksen valmistelu - hitsausparametrien valinta - hitsauksen suorittaminen tietolehtisen DVS 0904 mukaisesti. Esitteemme sisältää myös oikosulkuhitsauspultit. Nämä pultit ovat kylmämuokkaamalla valmistettuja laipallisia kierrepultteja (tyyppi PS). 5

6 Teknisiä tietoja SOYER-hitsauspultit hitsaukseen nostosytytyksellä DIN EN ISO 13918:n mukaan Mitat SOYERin hitsauspultit, tapit ja tartuntapultit vastaavat standardia DIN EN ISO Pulttien löytyvät mukana olevista mittataulukoista. Yleiset toleranssit ovat normin DIN ISO 2768-m mukaiset. Pultin pituutena ilmoitetaan aina pituus hitsauksen jälkeen. alkaisijasta riippuen toimitettavat SOYERin pultit ovat 2 4 mm pidempiä kuin tilattu nimellismitta. Tarvittaessa voidaan toimittaa muitakin toleransseja sekä väli- ja ylipituuksia. Pulttien materiaalit ja lujuusluokat 1. Seostamaton teräs Vakio SOYER-hitsauspultit valmistetaan teräksestä, lujuusluokka 4.8 EN ISO 898, Osa 1, mukaan, ja näin ollen niiden hitsattavuus on erinomaisen hyvä. Myötöraja (Re) minimi 340 N/mm 2 Murtolujuus (Rm) minimi 420 N/mm 2 Venymä (A5) minimi 14 % Nämä materiaalimääritykset ovat standardien DIN EN ISO ja DIN EN ISO mukaisia. Analyysi ja mekaaniset ominaisuudet voidaan todentaa DIN EN mukaisilla testaussertifikaateilla pyydettäessä. SOYER-tartuntapultit ja -betoniankkurit valmistetaan S235J2G3 + C450 teräksestä ja niillä on seuraavat mekaaniset ominaisuudet: Myötöraja (Re) minimi 350 N/mm 2 Murtolujuus (Rm) minimi 450 N/mm 2 Venymä (A5) minimi 15 % Katso myös standardeja EN ISO ja EN ISO SOYER-tartuntapulteilla ja -betoniankkureilla on Berliinin rakennustekniikan instituutin (Institut für Bautechnik in Berlin) hyväksyntä (yväksyntä nro Z ). 2. Ruostumaton ja haponkestävä teräs Ruostumattomasta ja haponkestävästä materiaalista valmistetut vakio SOYER-hitsauspultit valmistetaan materiaalityypistä A2-50 (sopii hitsattavaksi), jolla on seuraavat mekaaniset ominaisuudet: Myötöraja (Rp0,2) minimi 210 N/mm 2 *) Murtolujuus (Rm) minimi 500 N/mm 2 Venymä (A) minimi 0,6 d Mikäli vaaditaan korkeampaa ruosteen- ja haponkestävyyttä, SOYER-hitsauspultteja voidaan toimittaa myös materiaalista A4-50 (sopii hitsattavaksi) klooripitoisille aineille. *) Raakamateriaalin muokkauskovettuminen aiheuttaa korkeamman myötölujuuden. Perusmateriaalit SOYER-hitsauspultteja hitsattaessa perusmateriaalina tulee käyttää, kulloisistakin vaatimuksista riippuen, sivun 8 taulukossa lueteltuja terästyyppejä. 6

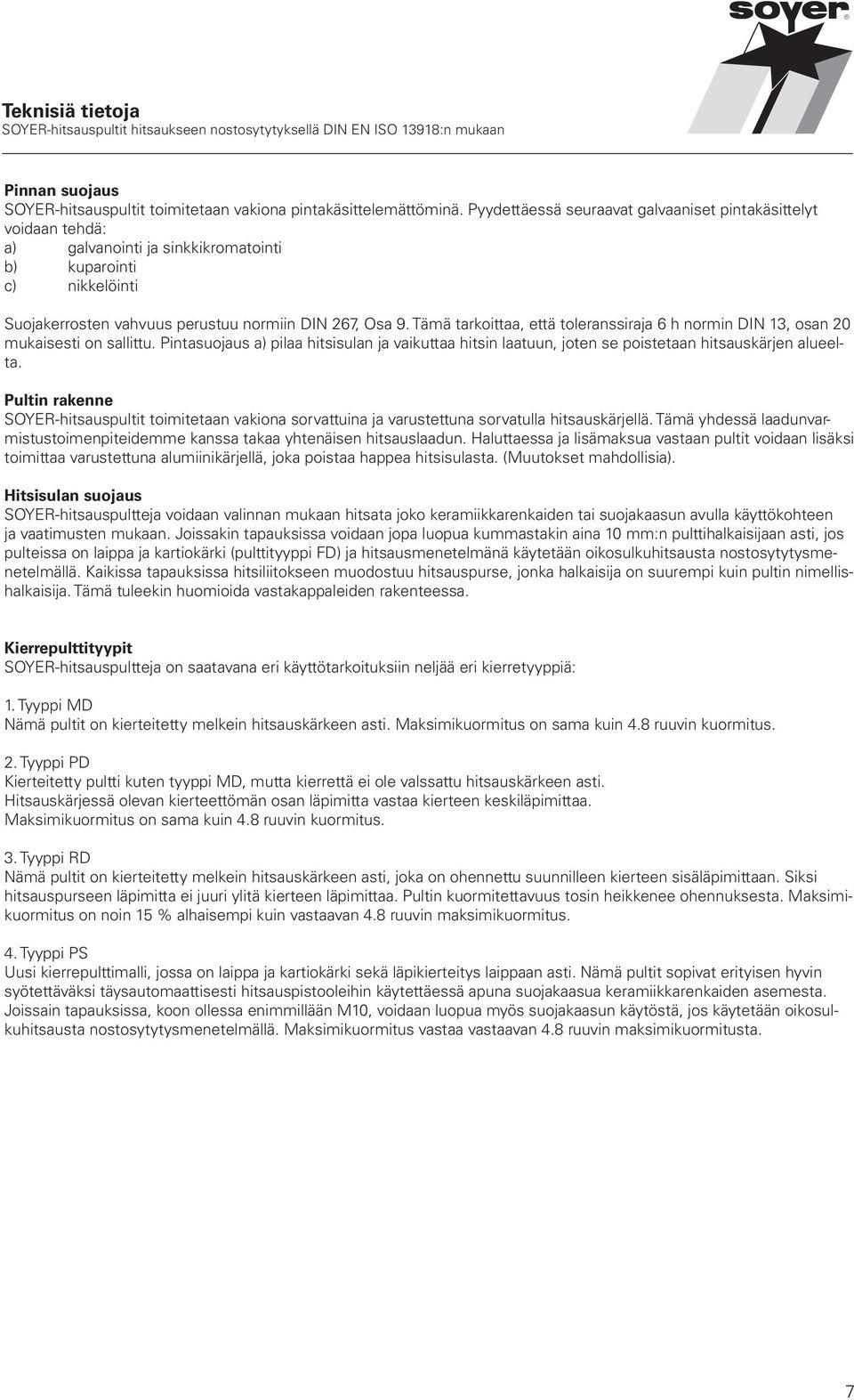

7 Teknisiä tietoja SOYER-hitsauspultit hitsaukseen nostosytytyksellä DIN EN ISO 13918:n mukaan Pinnan suojaus SOYER-hitsauspultit toimitetaan vakiona pintakäsittelemättöminä. Pyydettäessä seuraavat galvaaniset pintakäsittelyt voidaan tehdä: a) galvanointi ja sinkkikromatointi b) kuparointi c) nikkelöinti Suojakerrosten vahvuus perustuu normiin DIN 267, Osa 9. Tämä tarkoittaa, että toleranssiraja 6 h normin DIN 13, osan 20 mukaisesti on sallittu. Pintasuojaus a) pilaa hitsisulan ja vaikuttaa hitsin laatuun, joten se poistetaan hitsauskärjen alueelta. Pultin rakenne SOYER-hitsauspultit toimitetaan vakiona sorvattuina ja varustettuna sorvatulla hitsauskärjellä. Tämä yhdessä laadunvarmistustoimenpiteidemme kanssa takaa yhtenäisen hitsauslaadun. aluttaessa ja lisämaksua vastaan pultit voidaan lisäksi toimittaa varustettuna alumiinikärjellä, joka poistaa happea hitsisulasta. (Muutokset mahdollisia). itsisulan suojaus SOYER-hitsauspultteja voidaan valinnan mukaan hitsata joko keramiikkarenkaiden tai suojakaasun avulla käyttökohteen ja vaatimusten mukaan. Joissakin tapauksissa voidaan jopa luopua kummastakin aina 10 mm:n pulttihalkaisijaan asti, jos pulteissa on laippa ja kartiokärki (pulttityyppi FD) ja hitsausmenetelmänä käytetään oikosulkuhitsausta nostosytytysmenetelmällä. Kaikissa tapauksissa hitsiliitokseen muodostuu hitsauspurse, jonka halkaisija on suurempi kuin pultin nimellishalkaisija. Tämä tuleekin huomioida vastakappaleiden rakenteessa. Kierrepulttityypit SOYER-hitsauspultteja on saatavana eri käyttötarkoituksiin neljää eri kierretyyppiä: 1. Tyyppi MD Nämä pultit on kierteitetty melkein hitsauskärkeen asti. Maksimikuormitus on sama kuin 4.8 ruuvin kuormitus. 2. Tyyppi PD Kierteitetty pultti kuten tyyppi MD, mutta kierrettä ei ole valssattu hitsauskärkeen asti. itsauskärjessä olevan kierteettömän osan läpimitta vastaa kierteen keskiläpimittaa. Maksimikuormitus on sama kuin 4.8 ruuvin kuormitus. 3. Tyyppi RD Nämä pultit on kierteitetty melkein hitsauskärkeen asti, joka on ohennettu suunnilleen kierteen sisäläpimittaan. Siksi hitsauspurseen läpimitta ei juuri ylitä kierteen läpimittaa. Pultin kuormitettavuus tosin heikkenee ohennuksesta. Maksimikuormitus on noin 15 % alhaisempi kuin vastaavan 4.8 ruuvin maksimikuormitus. 4. Tyyppi PS Uusi kierrepulttimalli, jossa on laippa ja kartiokärki sekä läpikierteitys laippaan asti. Nämä pultit sopivat erityisen hyvin syötettäväksi täysautomaattisesti hitsauspistooleihin käytettäessä apuna suojakaasua keramiikkarenkaiden asemesta. Joissain tapauksissa, koon ollessa enimmillään M10, voidaan luopua myös suojakaasun käytöstä, jos käytetään oikosulkuhitsausta nostosytytysmenetelmällä. Maksimikuormitus vastaa vastaavan 4.8 ruuvin maksimikuormitusta. 7

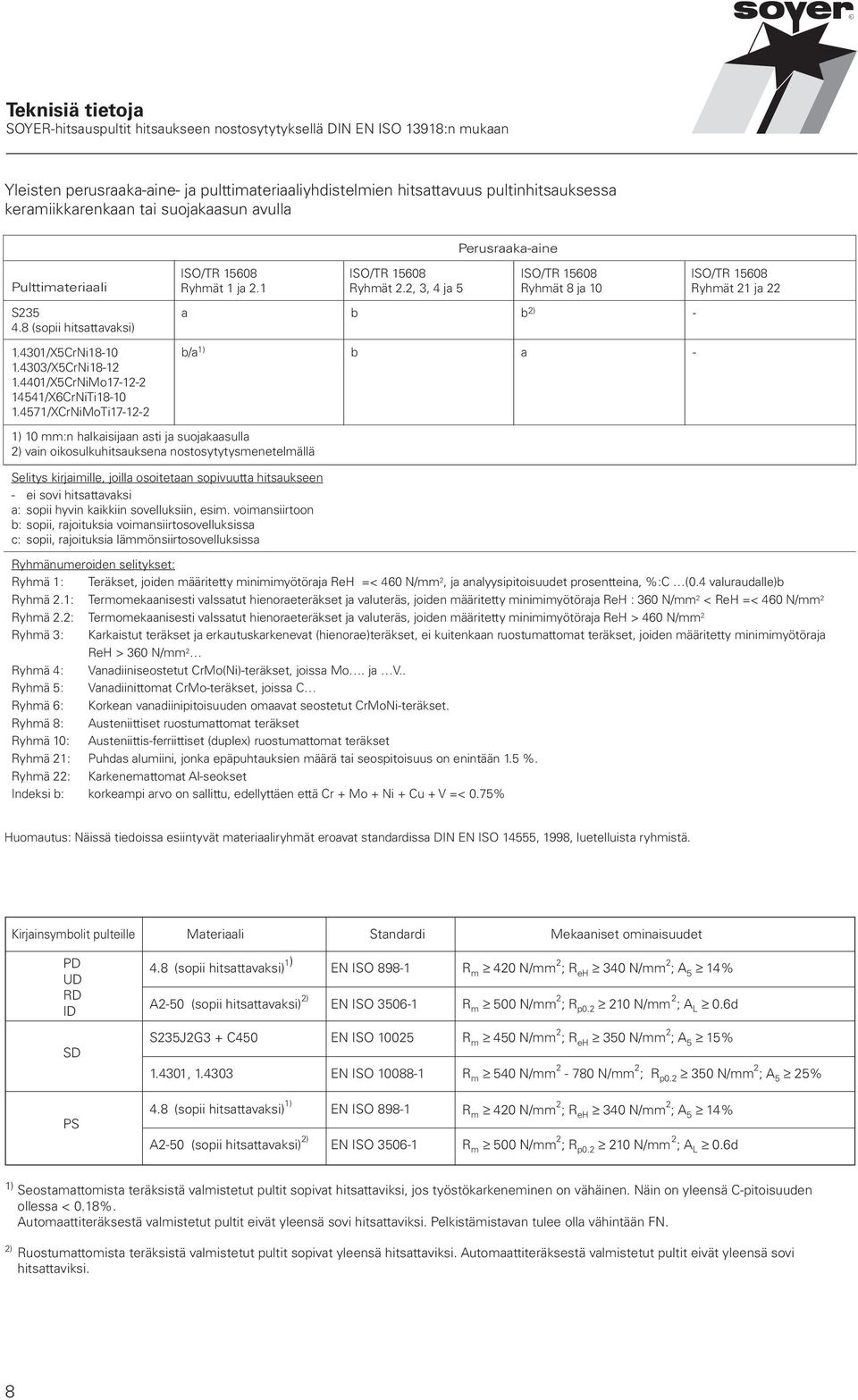

8 Teknisiä tietoja SOYER-hitsauspultit hitsaukseen nostosytytyksellä DIN EN ISO 13918:n mukaan Yleisten perusraaka-aine- ja pulttimateriaaliyhdistelmien hitsattavuus pultinhitsauksessa keramiikkarenkaan tai suojakaasun avulla Pulttimateriaali S (sopii hitsattavaksi) /X5CrNi /X5CrNi /X5CrNiMo /X6CrNiTi /XCrNiMoTi ISO/TR Ryhmät 1 ja 2.1 1) 10 mm:n halkaisijaan asti ja suojakaasulla 2) vain oikosulkuhitsauksena nostosytytysmenetelmällä ISO/TR Ryhmät 2.2, 3, 4 ja 5 Perusraaka-aine ISO/TR Ryhmät 8 ja 10 a b b 2) - b/a 1) b a - ISO/TR Ryhmät 21 ja 22 Selitys kirjaimille, joilla osoitetaan sopivuutta hitsaukseen - ei sovi hitsattavaksi a: sopii hyvin kaikkiin sovelluksiin, esim. voimansiirtoon b: sopii, rajoituksia voimansiirtosovelluksissa c: sopii, rajoituksia lämmönsiirtosovelluksissa Ryhmänumeroiden selitykset: Ryhmä 1: Teräkset, joiden määritetty minimimyötöraja Re =< 460 N/mm 2, ja analyysipitoisuudet prosentteina, %:C (0.4 valuraudalle)b Ryhmä 2.1: Termomekaanisesti valssatut hienoraeteräkset ja valuteräs, joiden määritetty minimimyötöraja Re : 360 N/mm 2 < Re =< 460 N/mm 2 Ryhmä 2.2: Termomekaanisesti valssatut hienoraeteräkset ja valuteräs, joiden määritetty minimimyötöraja Re > 460 N/mm 2 Ryhmä 3: Karkaistut teräkset ja erkautuskarkenevat (hienorae)teräkset, ei kuitenkaan ruostumattomat teräkset, joiden määritetty minimimyötöraja Re > 360 N/mm 2 Ryhmä 4: Vanadiiniseostetut CrMo(Ni)-teräkset, joissa Mo. ja V.. Ryhmä 5: Vanadiinittomat CrMo-teräkset, joissa C Ryhmä 6: Korkean vanadiinipitoisuuden omaavat seostetut CrMoNi-teräkset. Ryhmä 8: Austeniittiset ruostumattomat teräkset Ryhmä 10: Austeniittis-ferriittiset (duplex) ruostumattomat teräkset Ryhmä 21: Puhdas alumiini, jonka epäpuhtauksien määrä tai seospitoisuus on enintään 1.5 %. Ryhmä 22: Karkenemattomat Al-seokset Indeksi b: korkeampi arvo on sallittu, edellyttäen että Cr + Mo + Ni + Cu + V =< 0.75% uomautus: Näissä tiedoissa esiintyvät materiaaliryhmät eroavat standardissa DIN EN ISO 14555, 1998, luetelluista ryhmistä. Kirjainsymbolit pulteille Materiaali Standardi Mekaaniset ominaisuudet PD UD RD ID SD PS 4.8 (sopii hitsattavaksi) 1) EN ISO R m 420 N/mm 2 ; R e 340 N/mm 2 ; A 5 14% A2-50 (sopii hitsattavaksi) 2) EN ISO R m 500 N/mm 2 ; R p N/mm 2 ; A 0.6d S235J2G3 + C450 EN ISO R m 450 N/mm 2 ; R e 350 N/mm 2 ; A 5 15% , EN ISO R m 540 N/mm N/mm 2 ; R p N/mm 2 ; A 5 25% 4.8 (sopii hitsattavaksi) 1) EN ISO R m 420 N/mm 2 ; R e 340 N/mm 2 ; A 5 14% A2-50 (sopii hitsattavaksi) 2) EN ISO R m 500 N/mm 2 ; R p N/mm 2 ; A 0.6d 1) Seostamattomista teräksistä valmistetut pultit sopivat hitsattaviksi, jos työstökarkeneminen on vähäinen. Näin on yleensä C-pitoisuuden ollessa < 0.18%. Automaattiteräksestä valmistetut pultit eivät yleensä sovi hitsattaviksi. Pelkistämistavan tulee olla vähintään FN. 2) Ruostumattomista teräksistä valmistetut pultit sopivat yleensä hitsattaviksi. Automaattiteräksestä valmistetut pultit eivät yleensä sovi hitsattaviksi. 8

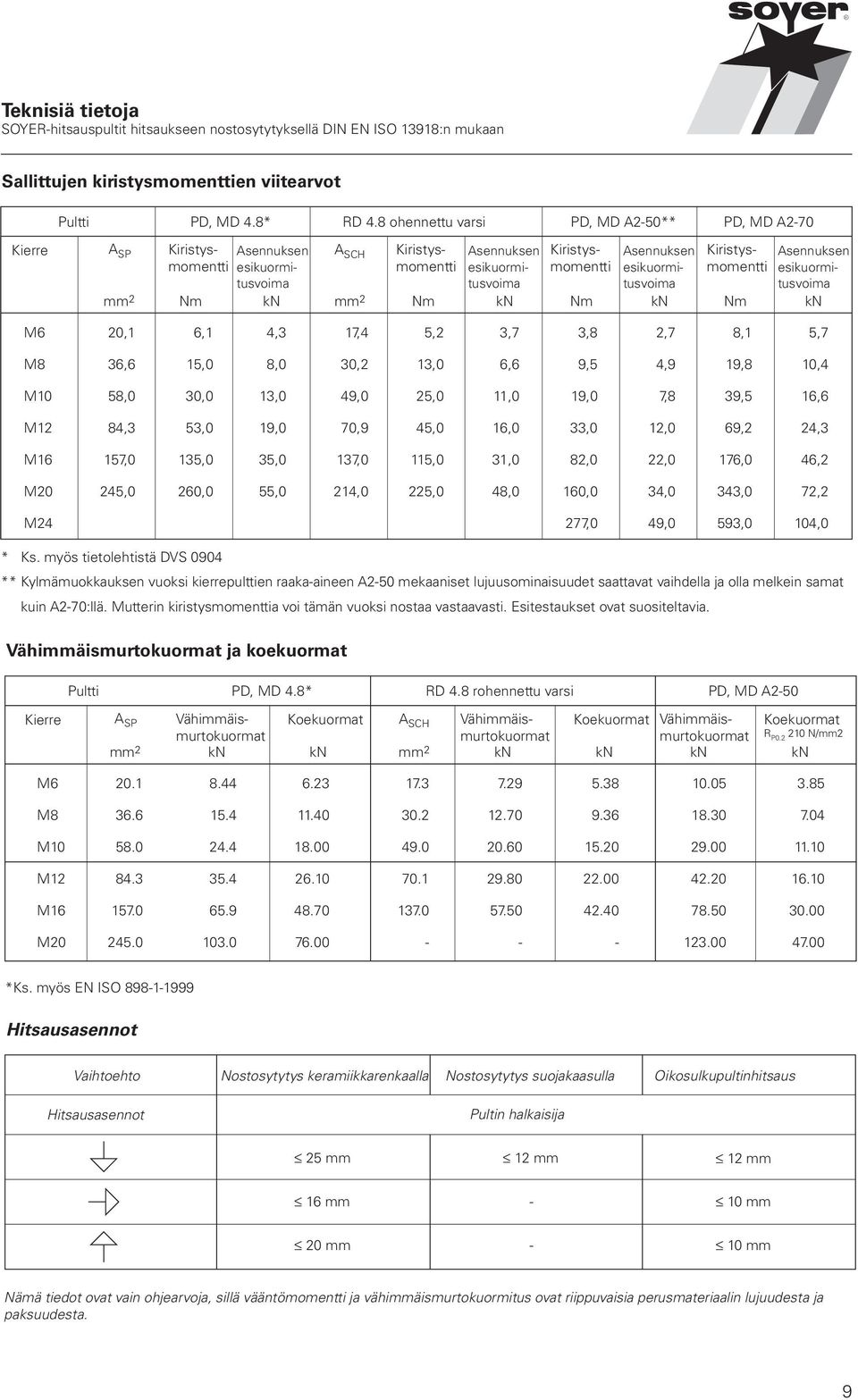

9 Teknisiä tietoja SOYER-hitsauspultit hitsaukseen nostosytytyksellä DIN EN ISO 13918:n mukaan Sallittujen kiristysmomenttien viitearvot Kierre Pultti A SP PD, MD 4.8* RD 4.8 ohennettu varsi PD, MD A2-50** Kiristysmomentti mm 2 Nm kn A SC mm 2 Asennuksen esikuormitusvoima Kiristysmomentti Nm Asennuksen esikuormitusvoima kn Kiristysmomentti PD, MD A2-70 Asennuksen esikuormitusvoima Kiristysmomentti Nm kn Nm kn M6 20,1 6,1 4,3 17,4 5,2 3,7 3,8 2,7 8,1 5,7 M8 36,6 15,0 8,0 30,2 13,0 6,6 9,5 4,9 19,8 10,4 M10 58,0 30,0 13,0 49,0 25,0 11,0 19,0 7,8 39,5 16,6 M12 84,3 53,0 19,0 70,9 45,0 16,0 33,0 12,0 69,2 24,3 M16 157,0 135,0 35,0 137,0 115,0 31,0 82,0 22,0 176,0 46,2 M20 245,0 260,0 55,0 214,0 225,0 48,0 160,0 34,0 343,0 72,2 M24 277,0 49,0 593,0 104,0 * Ks. myös tietolehtistä DVS 0904 ** Kylmämuokkauksen vuoksi kierrepulttien raaka-aineen A2-50 mekaaniset lujuusominaisuudet saattavat vaihdella ja olla melkein samat kuin A2-70:llä. Mutterin kiristysmomenttia voi tämän vuoksi nostaa vastaavasti. Esitestaukset ovat suositeltavia. Vähimmäismurtokuormat ja koekuormat Kierre Pultti PD, MD 4.8* RD 4.8 rohennettu varsi PD, MD A2-50 A SC mm 2 Koekuormat kn Asennuksen esikuormitusvoima A SP Vähimmäismurtokuormat Koekuormat mm 2 kn kn Vähimmäismurtokuormat kn Vähimmäismurtokuormat kn Koekuormat R P N/mm2 kn M M M M M M *Ks. myös EN ISO itsausasennot Vaihtoehto itsausasennot Nostosytytys keramiikkarenkaalla Nostosytytys suojakaasulla Oikosulkupultinhitsaus Pultin halkaisija 25 mm 12 mm 12 mm 16 mm - 10 mm 20 mm - 10 mm Nämä tiedot ovat vain ohjearvoja, sillä vääntömomentti ja vähimmäismurtokuormitus ovat riippuvaisia perusmateriaalin lujuudesta ja paksuudesta. 9

10 Nostosytytyshitsauspultit, kierrepultit, tyypit MD ja RD MD M6 M8 M10 M12 M16 5,35 7,19 9,03 10,86 13,2 8,5 10,0 12,5 14,5 17,0 3,5 3,5 4,0 4,5 5,0 Keramiikkarengas UF6 UF8 UF10 UF12 UF16 Teräs 4.8 (Sopii hitsattavaksi) Nimellis ja ovat keskimääräisiä arvoja. Niitä voidaan toleranssin sisässä säädellä tai muuttaa ylöspäin tai alaspäin pultinhitsauskoneen hitsausajan tai -virran säädöillä. M6 x 15 B30625/01 M6 x 20 B30626/01 M6 x 25 B30627/01 M6 x 30 B30628/01 M8 x 20 B30610/01 M8 x 25 B30611/01 M8 x 30 B30609/01 M8 x 35 B30608/01 M8 x 40 B30607/01 M10 x 20 B30612/01 M10 x 25 B30614/01 M10 x 30 B30616/01 M10 x 35 B30613/01 M10 x 40 B30615/01 M12 x 20 B30480/01 M12 x 25 B30617/01 M12 x 30 B30618/01 M12 x 35 B30620/01 M12 x 40 B30622/01 M16 x 30* B32001/01 M16 x 35* B32002/01 M16 x 40* B32003/01 M16 x 45* B32004/01 M16 x 50* B32000/01 Muita mittoja on saatavana tiedusteltaessa. *Toimitusaika sopimuksen mukaan, sillä tuotteet valmistetaan tilauskohtaisesti. Tilausesimerkki kierrepultille, tyyppi MD, = 12 mm, = 40 mm: SOYER-kierrepultti, tyyppi MD, M12 x 40 mm, B30622/01 Käytettäessä keramiikkarengasta apuna tälle pulttityypille keramiikkarenkaan tulee olla tyyppiä UF yllä olevan taulukon mukaisesti. aluamme huomauttaa, että valmistamme SOYER-hitsauspultteja hitsaukseen nostosytytysmenetelmällä tarkkuussorvausosalaatuisina. Nämä pultit eivät ole hinnaltaan eivätkä laadullisesti vertailukelpoisia kylmäpuristettujen pulttien kanssa. ukuun ottamatta M16 -kokoa pultteja ei ole varustettu alumiinikärjellä hitsisulan deoksidoimiseksi, mutta ne voidaan varustaa alumiinikärjellä, jos tilaus on vähintään 1000 pulttia. RD M6 M8 M10 M12 M16 M20 4,7 6,5 6,2 9,0 7,9 11,0 9,5 13,0 13,2 17,0 16,5 21,0 hitsausvara n. 2 mm F 4,5 2,5 4,5 2,5 5,0 3,0 6,5 4,0 8,0 5,0 10,0 6,0 keramiikkarengas RF6 RF8 RF10 RF12 RF16 RF20 F teräs 4.8 (sopii hitsattavaksi) Nimellis ja ovat keskimääräisiä arvoja. Niitä voidaan toleranssin sisässä säädellä tai muuttaa ylöspäin tai alaspäin pultinhitsauskoneen hitsausajan tai -virran säädöillä. M 6 x 12 B29995/01 M 6 x 15 B30295/01 M 6 x 20 B30296/01 M 6 x 25 B30297/01 M 8 x 15 B30300/01 M 8 x 20 B30302/01 M 8 x 25 B30304/01 M 8 x 30 B30306/01 M 8 x 35 B30307/01 M 8 x 40 B30308/01 M10 x 20 B30310/01 M10 x 25 B30312/01 M10 x 30 B30314/01 M10 x 35 B30316/01 M10 x 40 B30317/01 M12 x 25 B30322/01 M12 x 30 B30324/01 M12 x 35 B30325/01 M12 x 40 B30326/01 M12 x 45 B30327/01 M12 x 50 B30328/01 Muita mittoja on saatavana tiedusteltaessa. *Toimitusaika sopimuksen mukaan, sillä tuotteet valmistetaan tilauskohtaisesti. (Ohennuksen vuoksi maksimikuormitus on 15 % alhaisempi kuin pulttityypeillä MD, PD ja PS.) Tilausesimerkki kierrepultille, tyyppi RD, = 16 mm, = 50 mm: SOYER-kierrepultti, tyyppi RD, M16 x 50 mm, B30102/01 Käytettäessä keramiikkarengasta apuna tälle pulttityypille keramiikkarenkaan tulee olla tyyppiä RF yllä olevan taulukon mukaisesti. aluamme huomauttaa, että valmistamme SOYER-hitsauspultteja hitsaukseen nostosytytysmenetelmällä tarkkuussorvausosalaatuisina. Nämä pultit eivät ole hinnaltaan eivätkä laadullisesti vertailukelpoisia kylmäpuristettujen pulttien kanssa. ukuun ottamatta M16 -kokoa pultteja ei ole varustettu alumiinikärjellä hitsisulan deoksidoimiseksi, mutta ne voidaan varustaa alumiinikärjellä, jos tilaus on vähintään 1000 pulttia. 10

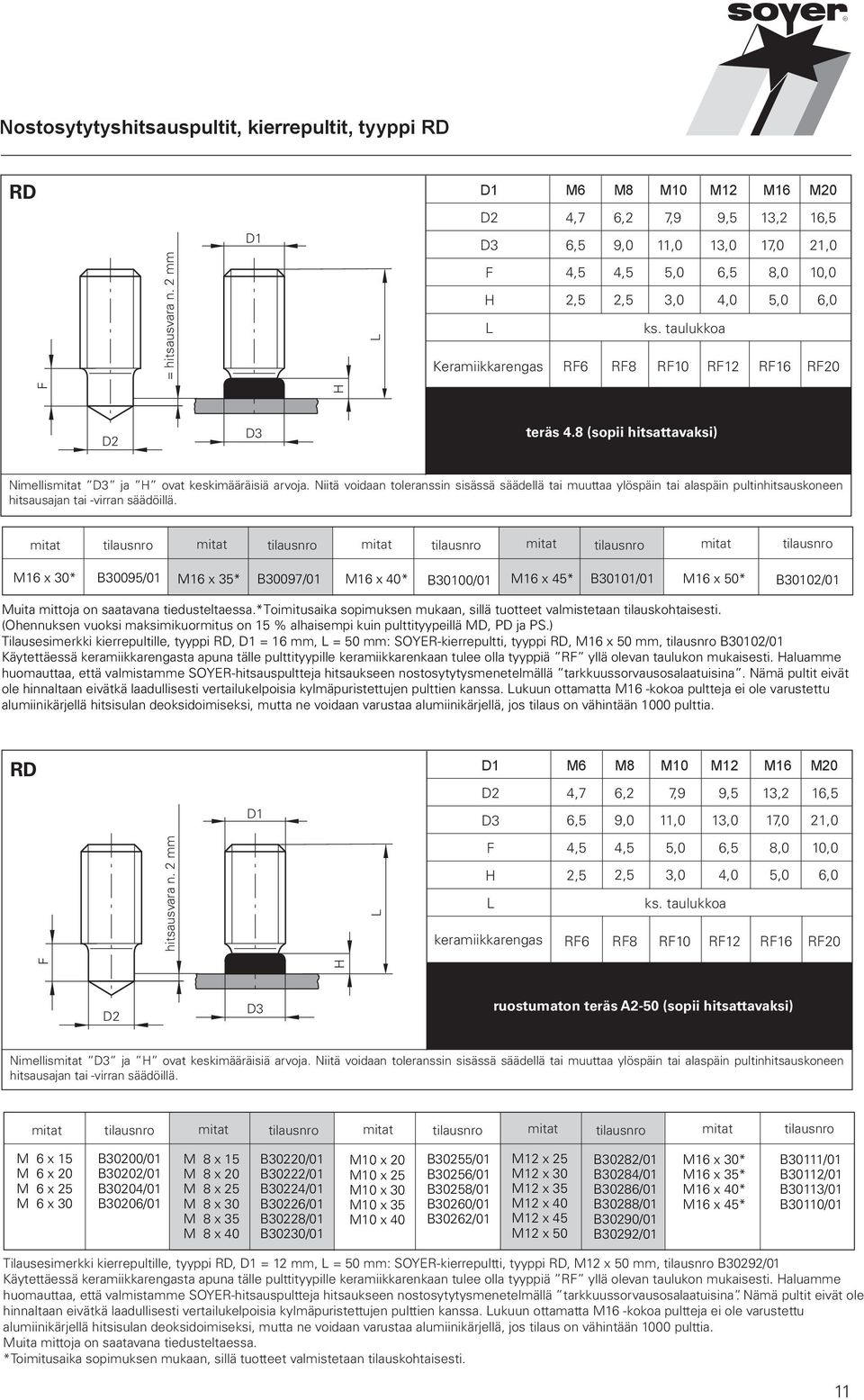

11 Nostosytytyshitsauspultit, kierrepultit, tyyppi RD RD M6 M8 M10 M12 M16 M20 = hitsausvara n. 2 mm 4,7 6,2 7,9 9,5 13,2 16,5 F 6,5 4,5 2,5 9,0 4,5 2,5 11,0 5,0 3,0 13,0 6,5 4,0 17,0 8,0 5,0 21,0 10,0 6,0 Keramiikkarengas RF6 RF8 RF10 RF12 RF16 RF20 F teräs 4.8 (sopii hitsattavaksi) Nimellis ja ovat keskimääräisiä arvoja. Niitä voidaan toleranssin sisässä säädellä tai muuttaa ylöspäin tai alaspäin pultinhitsauskoneen hitsausajan tai -virran säädöillä. M16 x 30* B30095/01 M16 x 35* B30097/01 M16 x 40* B30100/01 M16 x 45* B30101/01 M16 x 50* B30102/01 Muita mittoja on saatavana tiedusteltaessa.*toimitusaika sopimuksen mukaan, sillä tuotteet valmistetaan tilauskohtaisesti. (Ohennuksen vuoksi maksimikuormitus on 15 % alhaisempi kuin pulttityypeillä MD, PD ja PS.) Tilausesimerkki kierrepultille, tyyppi RD, = 16 mm, = 50 mm: SOYER-kierrepultti, tyyppi RD, M16 x 50 mm, B30102/01 Käytettäessä keramiikkarengasta apuna tälle pulttityypille keramiikkarenkaan tulee olla tyyppiä RF yllä olevan taulukon mukaisesti. aluamme huomauttaa, että valmistamme SOYER-hitsauspultteja hitsaukseen nostosytytysmenetelmällä tarkkuussorvausosalaatuisina. Nämä pultit eivät ole hinnaltaan eivätkä laadullisesti vertailukelpoisia kylmäpuristettujen pulttien kanssa. ukuun ottamatta M16 -kokoa pultteja ei ole varustettu alumiinikärjellä hitsisulan deoksidoimiseksi, mutta ne voidaan varustaa alumiinikärjellä, jos tilaus on vähintään 1000 pulttia. RD M6 M8 M10 M12 M16 M20 4,7 6,2 7,9 9,5 13,2 16,5 6,5 9,0 11,0 13,0 17,0 21,0 hitsausvara n. 2 mm F 4,5 2,5 4,5 2,5 5,0 3,0 6,5 4,0 8,0 5,0 10,0 6,0 keramiikkarengas RF6 RF8 RF10 RF12 RF16 RF20 F ruostumaton teräs A2-50 (sopii hitsattavaksi) Nimellis ja ovat keskimääräisiä arvoja. Niitä voidaan toleranssin sisässä säädellä tai muuttaa ylöspäin tai alaspäin pultinhitsauskoneen hitsausajan tai -virran säädöillä. M 6 x 15 B30200/01 M 6 x 20 B30202/01 M 6 x 25 B30204/01 M 6 x 30 B30206/01 M 8 x 15 B30220/01 M 8 x 20 B30222/01 M 8 x 25 B30224/01 M 8 x 30 B30226/01 M 8 x 35 B30228/01 M 8 x 40 B30230/01 M10 x 20 B30255/01 M10 x 25 B30256/01 M10 x 30 B30258/01 M10 x 35 B30260/01 M10 x 40 B30262/01 M12 x 25 B30282/01 M12 x 30 B30284/01 M12 x 35 B30286/01 M12 x 40 B30288/01 M12 x 45 B30290/01 M12 x 50 B30292/01 M16 x 30* B30111/01 M16 x 35* B30112/01 M16 x 40* B30113/01 M16 x 45* B30110/01 Tilausesimerkki kierrepultille, tyyppi RD, = 12 mm, = 50 mm: SOYER-kierrepultti, tyyppi RD, M12 x 50 mm, B30292/01 Käytettäessä keramiikkarengasta apuna tälle pulttityypille keramiikkarenkaan tulee olla tyyppiä RF yllä olevan taulukon mukaisesti. aluamme huomauttaa, että valmistamme SOYER-hitsauspultteja hitsaukseen nostosytytysmenetelmällä tarkkuussorvausosalaatuisina. Nämä pultit eivät ole hinnaltaan eivätkä laadullisesti vertailukelpoisia kylmäpuristettujen pulttien kanssa. ukuun ottamatta M16 -kokoa pultteja ei ole varustettu alumiinikärjellä hitsisulan deoksidoimiseksi, mutta ne voidaan varustaa alumiinikärjellä, jos tilaus on vähintään 1000 pulttia. Muita mittoja on saatavana tiedusteltaessa. *Toimitusaika sopimuksen mukaan, sillä tuotteet valmistetaan tilauskohtaisesti. 11

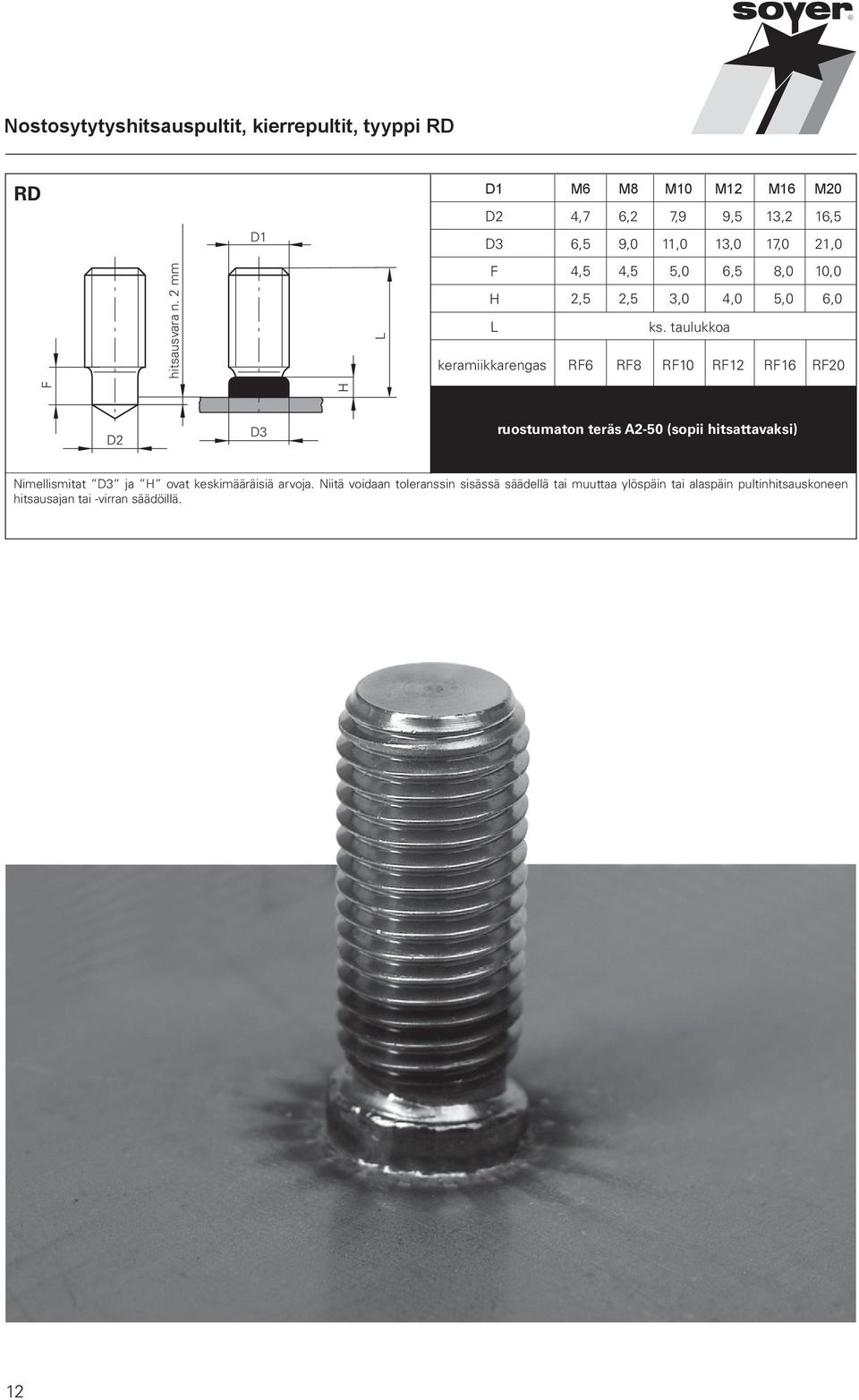

12 Nostosytytyshitsauspultit, kierrepultit, tyyppi RD RD hitsausvara n. 2 mm M6 M8 M10 M12 M16 M20 4,7 6,2 7,9 9,5 13,2 16,5 6,5 9,0 11,0 13,0 17,0 21,0 F 4,5 4,5 5,0 6,5 8,0 10,0 2,5 2,5 3,0 4,0 5,0 6,0 keramiikkarengas RF6 RF8 RF10 RF12 RF16 RF20 F ruostumaton teräs A2-50 (sopii hitsattavaksi) Nimellis ja ovat keskimääräisiä arvoja. Niitä voidaan toleranssin sisässä säädellä tai muuttaa ylöspäin tai alaspäin pultinhitsauskoneen hitsausajan tai -virran säädöillä. 12

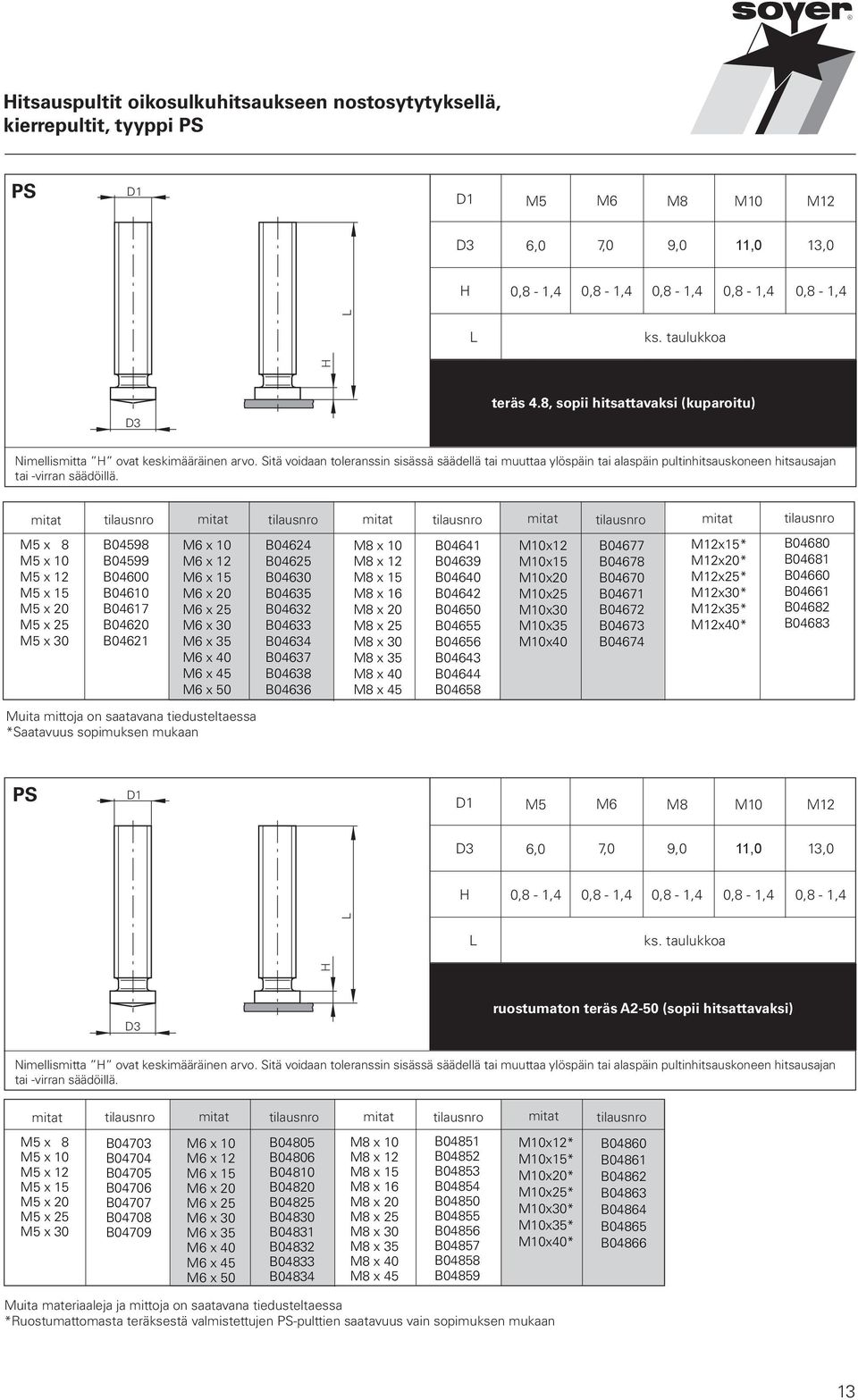

13 itsauspultit oikosulkuhitsaukseen nostosytytyksellä, kierrepultit, tyyppi PS PS M5 M6 M8 M10 M12 6,0 7,0 9,0 11,0 13,0 0,8-1,4 0,8-1,4 0,8-1,4 0,8-1,4 0,8-1,4 teräs 4.8, sopii hitsattavaksi (kuparoitu) Nimellismitta ovat keskimääräinen arvo. Sitä voidaan toleranssin sisässä säädellä tai muuttaa ylöspäin tai alaspäin pultinhitsauskoneen hitsausajan tai -virran säädöillä. M5 x 8 M5 x 10 M5 x 12 M5 x 15 M5 x 20 M5 x 25 M5 x 30 B04598 B04599 B04600 B04610 B04617 B04620 B04621 M6 x 10 M6 x 12 M6 x 15 M6 x 20 M6 x 25 M6 x 30 M6 x 35 M6 x 40 M6 x 45 M6 x 50 Muita mittoja on saatavana tiedusteltaessa *Saatavuus sopimuksen mukaan B04624 B04625 B04630 B04635 B04632 B04633 B04634 B04637 B04638 B04636 M8 x 10 M8 x 12 M8 x 15 M8 x 16 M8 x 20 M8 x 25 M8 x 30 M8 x 35 M8 x 40 M8 x 45 B04641 B04639 B04640 B04642 B04650 B04655 B04656 B04643 B04644 B04658 M10x12 M10x15 M10x20 M10x25 M10x30 M10x35 M10x40 B04677 B04678 B04670 B04671 B04672 B04673 B04674 M12x15* M12x20* M12x25* M12x30* M12x35* M12x40* B04680 B04681 B04660 B04661 B04682 B04683 PS M5 M6 M8 M10 M12 6,0 7,0 9,0 11,0 13,0 0,8-1,4 0,8-1,4 0,8-1,4 0,8-1,4 0,8-1,4 ruostumaton teräs A2-50 (sopii hitsattavaksi) Nimellismitta ovat keskimääräinen arvo. Sitä voidaan toleranssin sisässä säädellä tai muuttaa ylöspäin tai alaspäin pultinhitsauskoneen hitsausajan tai -virran säädöillä. M5 x 8 M5 x 10 M5 x 12 M5 x 15 M5 x 20 M5 x 25 M5 x 30 B04703 B04704 B04705 B04706 B04707 B04708 B04709 M6 x 10 M6 x 12 M6 x 15 M6 x 20 M6 x 25 M6 x 30 M6 x 35 M6 x 40 M6 x 45 M6 x 50 B04805 B04806 B04810 B04820 B04825 B04830 B04831 B04832 B04833 B04834 M8 x 10 M8 x 12 M8 x 15 M8 x 16 M8 x 20 M8 x 25 M8 x 30 M8 x 35 M8 x 40 M8 x 45 B04851 B04852 B04853 B04854 B04850 B04855 B04856 B04857 B04858 B04859 M10x12* M10x15* M10x20* M10x25* M10x30* M10x35* M10x40* Muita materiaaleja ja mittoja on saatavana tiedusteltaessa *Ruostumattomasta teräksestä valmistettujen PS-pulttien saatavuus vain sopimuksen mukaan B04860 B04861 B04862 B04863 B04864 B04865 B

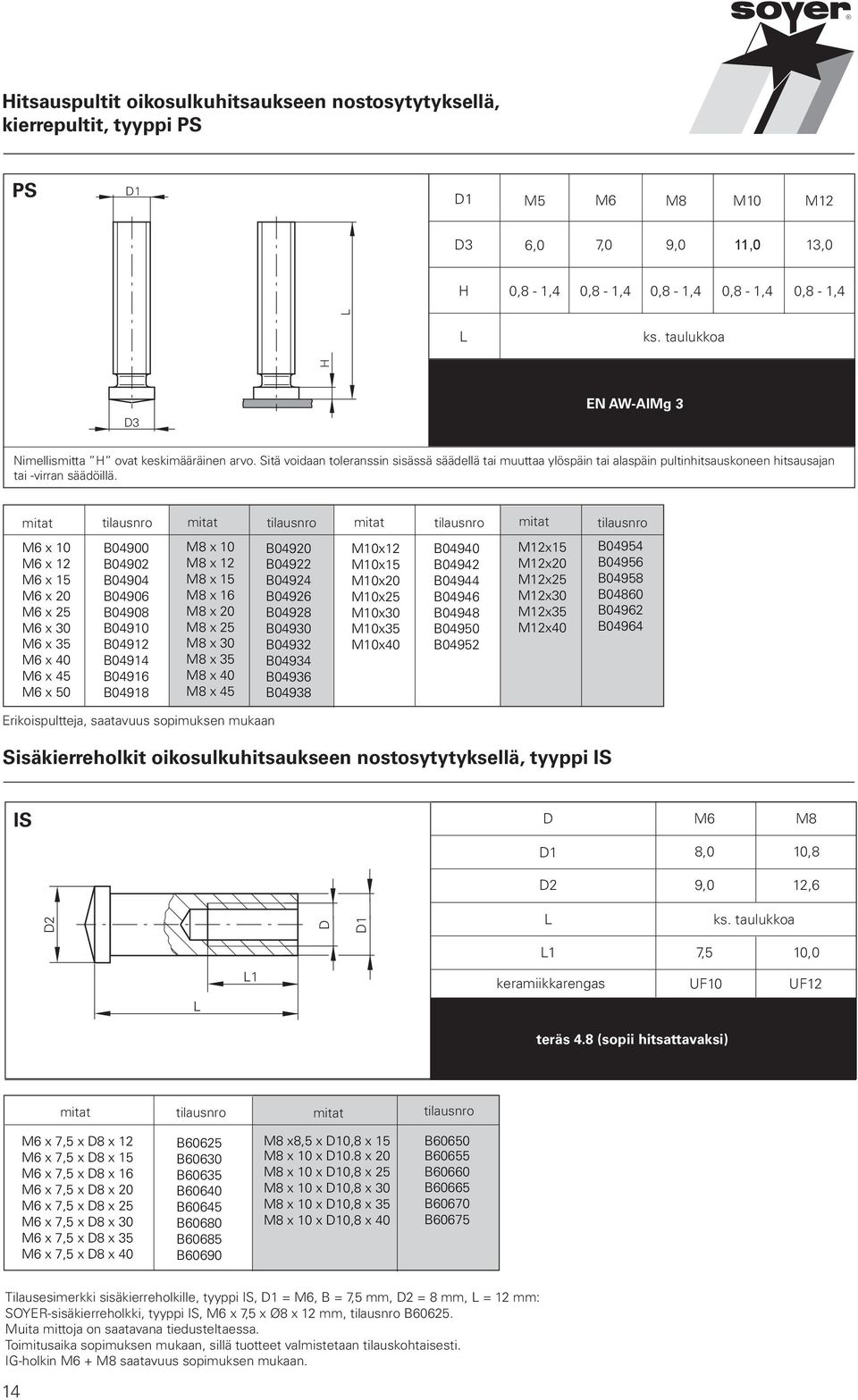

14 itsauspultit oikosulkuhitsaukseen nostosytytyksellä, kierrepultit, tyyppi PS PS M5 M6 M8 M10 M12 6,0 7,0 9,0 11,0 13,0 0,8-1,4 0,8-1,4 0,8-1,4 0,8-1,4 0,8-1,4 EN AW-AlMg 3 Nimellismitta ovat keskimääräinen arvo. Sitä voidaan toleranssin sisässä säädellä tai muuttaa ylöspäin tai alaspäin pultinhitsauskoneen hitsausajan tai -virran säädöillä. M6 x 10 M6 x 12 M6 x 15 M6 x 20 M6 x 25 M6 x 30 M6 x 35 M6 x 40 M6 x 45 M6 x 50 B04900 B04902 B04904 B04906 B04908 B04910 B04912 B04914 B04916 B04918 M8 x 10 M8 x 12 M8 x 15 M8 x 16 M8 x 20 M8 x 25 M8 x 30 M8 x 35 M8 x 40 M8 x 45 Erikoispultteja, saatavuus sopimuksen mukaan B04920 B04922 B04924 B04926 B04928 B04930 B04932 B04934 B04936 B04938 M10x12 M10x15 M10x20 M10x25 M10x30 M10x35 M10x40 B04940 B04942 B04944 B04946 B04948 B04950 B04952 M12x15 M12x20 M12x25 M12x30 M12x35 M12x40 Sisäkierreholkit oikosulkuhitsaukseen nostosytytyksellä, tyyppi IS B04954 B04956 B04958 B04860 B04962 B04964 IS D M6 M8 8,0 10,8 9,0 12,6 D 1 1 7,5 10,0 keramiikkarengas UF10 UF12 teräs 4.8 (sopii hitsattavaksi) M6 x 7,5 x D8 x 12 M6 x 7,5 x D8 x 15 M6 x 7,5 x D8 x 16 M6 x 7,5 x D8 x 20 M6 x 7,5 x D8 x 25 M6 x 7,5 x D8 x 30 M6 x 7,5 x D8 x 35 M6 x 7,5 x D8 x 40 B60625 B60630 B60635 B60640 B60645 B60680 B60685 B60690 M8 x8,5 x 0,8 x 15 M8 x 10 x 0.8 x 20 M8 x 10 x 0,8 x 25 M8 x 10 x 0,8 x 30 M8 x 10 x 0,8 x 35 M8 x 10 x 0,8 x 40 B60650 B60655 B60660 B60665 B60670 B60675 Tilausesimerkki sisäkierreholkille, tyyppi IS, = M6, B = 7,5 mm, = 8 mm, = 12 mm: SOYER-sisäkierreholkki, tyyppi IS, M6 x 7,5 x Ø8 x 12 mm, B Muita mittoja on saatavana tiedusteltaessa. Toimitusaika sopimuksen mukaan, sillä tuotteet valmistetaan tilauskohtaisesti. IG-holkin M6 + M8 saatavuus sopimuksen mukaan. 14

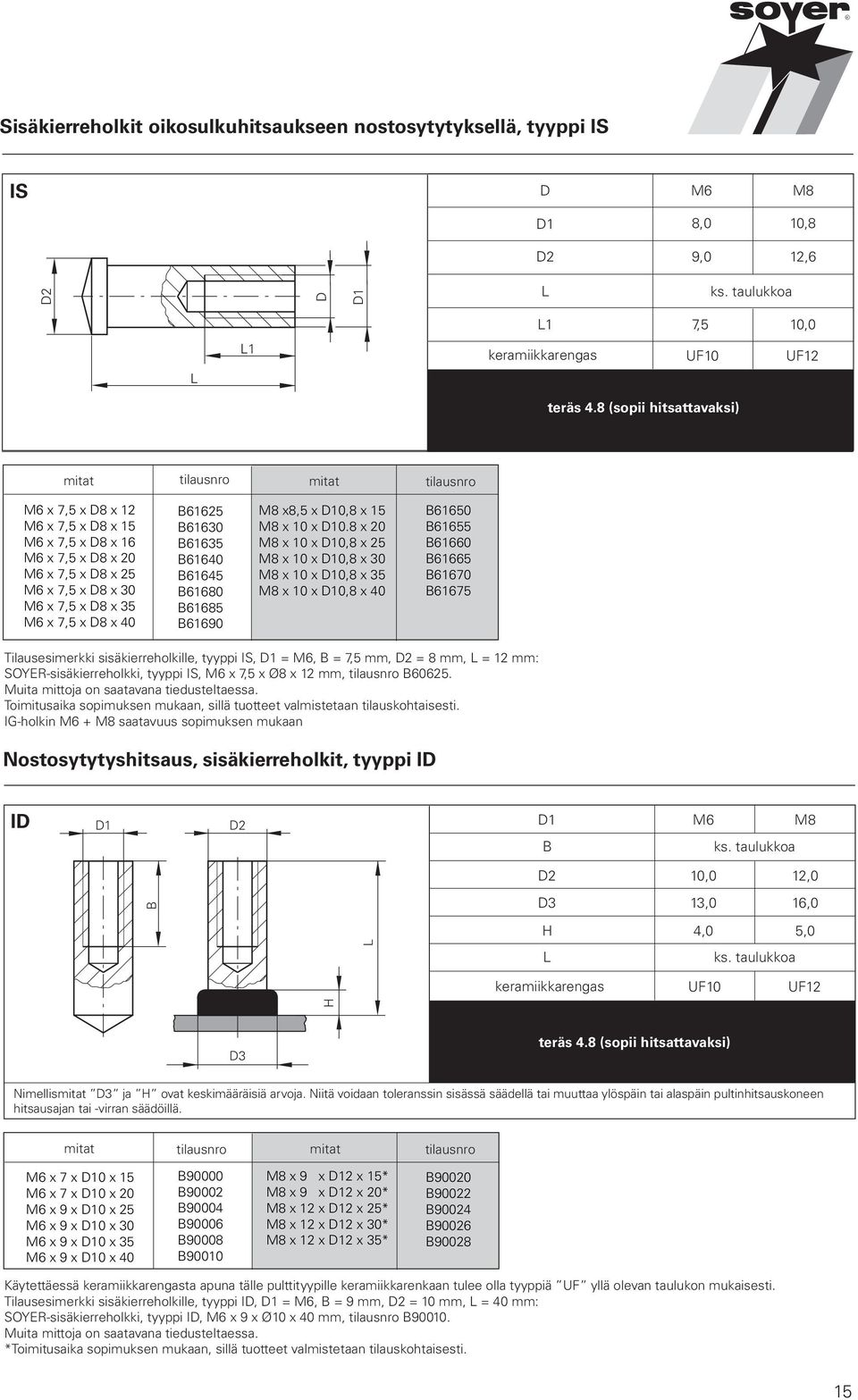

15 Sisäkierreholkit oikosulkuhitsaukseen nostosytytyksellä, tyyppi IS IS D M6 M8 8,0 10,8 9,0 12,6 D 1 1 7,5 10,0 keramiikkarengas UF10 UF12 teräs 4.8 (sopii hitsattavaksi) M6 x 7,5 x D8 x 12 M6 x 7,5 x D8 x 15 M6 x 7,5 x D8 x 16 M6 x 7,5 x D8 x 20 M6 x 7,5 x D8 x 25 M6 x 7,5 x D8 x 30 M6 x 7,5 x D8 x 35 M6 x 7,5 x D8 x 40 B61625 B61630 B61635 B61640 B61645 B61680 B61685 B61690 M8 x8,5 x 0,8 x 15 M8 x 10 x 0.8 x 20 M8 x 10 x 0,8 x 25 M8 x 10 x 0,8 x 30 M8 x 10 x 0,8 x 35 M8 x 10 x 0,8 x 40 B61650 B61655 B61660 B61665 B61670 B61675 Tilausesimerkki sisäkierreholkille, tyyppi IS, = M6, B = 7,5 mm, = 8 mm, = 12 mm: SOYER-sisäkierreholkki, tyyppi IS, M6 x 7,5 x Ø8 x 12 mm, B Muita mittoja on saatavana tiedusteltaessa. Toimitusaika sopimuksen mukaan, sillä tuotteet valmistetaan tilauskohtaisesti. IG-holkin M6 + M8 saatavuus sopimuksen mukaan Nostosytytyshitsaus, sisäkierreholkit, tyyppi ID ID B M6 M8 10,0 12,0 B 13,0 16,0 4,0 5,0 keramiikkarengas UF10 UF12 teräs 4.8 (sopii hitsattavaksi) Nimellis ja ovat keskimääräisiä arvoja. Niitä voidaan toleranssin sisässä säädellä tai muuttaa ylöspäin tai alaspäin pultinhitsauskoneen hitsausajan tai -virran säädöillä. M6 x 7 x 0 x 15 M6 x 7 x 0 x 20 M6 x 9 x 0 x 25 M6 x 9 x 0 x 30 M6 x 9 x 0 x 35 M6 x 9 x 0 x 40 B90000 B90002 B90004 B90006 B90008 B90010 M8 x 9 x 2 x 15* M8 x 9 x 2 x 20* M8 x 12 x 2 x 25* M8 x 12 x 2 x 30* M8 x 12 x 2 x 35* B90020 B90022 B90024 B90026 B90028 Käytettäessä keramiikkarengasta apuna tälle pulttityypille keramiikkarenkaan tulee olla tyyppiä UF yllä olevan taulukon mukaisesti. Tilausesimerkki sisäkierreholkille, tyyppi ID, = M6, B = 9 mm, = 10 mm, = 40 mm: SOYER-sisäkierreholkki, tyyppi ID, M6 x 9 x Ø10 x 40 mm, B Muita mittoja on saatavana tiedusteltaessa. *Toimitusaika sopimuksen mukaan, sillä tuotteet valmistetaan tilauskohtaisesti. 15

16 Nostosytytyshitsaus, sisäkierreholkit, tyyppi ID ID B M6 M8 10,0 12,0 B 13,0 16,0 4,0 5,0 keramiikkarengas UF10 UF12 ruostumaton teräs A2-50 (sopii hitsattavaksi) Nimellis ja ovat keskimääräisiä arvoja. Niitä voidaan toleranssin sisässä säädellä tai muuttaa ylöspäin tai alaspäin pultinhitsauskoneen hitsausajan tai -virran säädöillä. M6 x 7 x 0 x 15 B90050 M6 x 7 x 0 x 20 B90052 M6 x 9 x 0 x 25 B90054 M6 x 9 x 0 x 30 B90056 M6 x 9 x 0 x 35 B90058 M6 x 9 x 0 x 40 B90060 M8 x 9 x 2 x 15* B90070 M8 x 9 x 2 x 20* B90072 M8 x 12 x 2 x 25* B90074 M8 x 12 x 2 x 30* B90076 M8 x 12 x 2 x 35* B90078 Käytettäessä keramiikkarengasta apuna tälle pulttityypille keramiikkarenkaan tulee olla tyyppiä UF yllä olevan taulukon mukaisesti. Tilausesimerkki sisäkierreholkille, tyyppi ID, = M6, B = 9 mm, = 10 mm, = 40 mm: SOYER-sisäkierreholkki, tyyppi ID, M6 x 9 x Ø10 x 40 mm, B Muita mittoja on saatavana tiedusteltaessa. *Toimitusaika sopimuksen mukaan, sillä tuotteet valmistetaan tilauskohtaisesti. 16

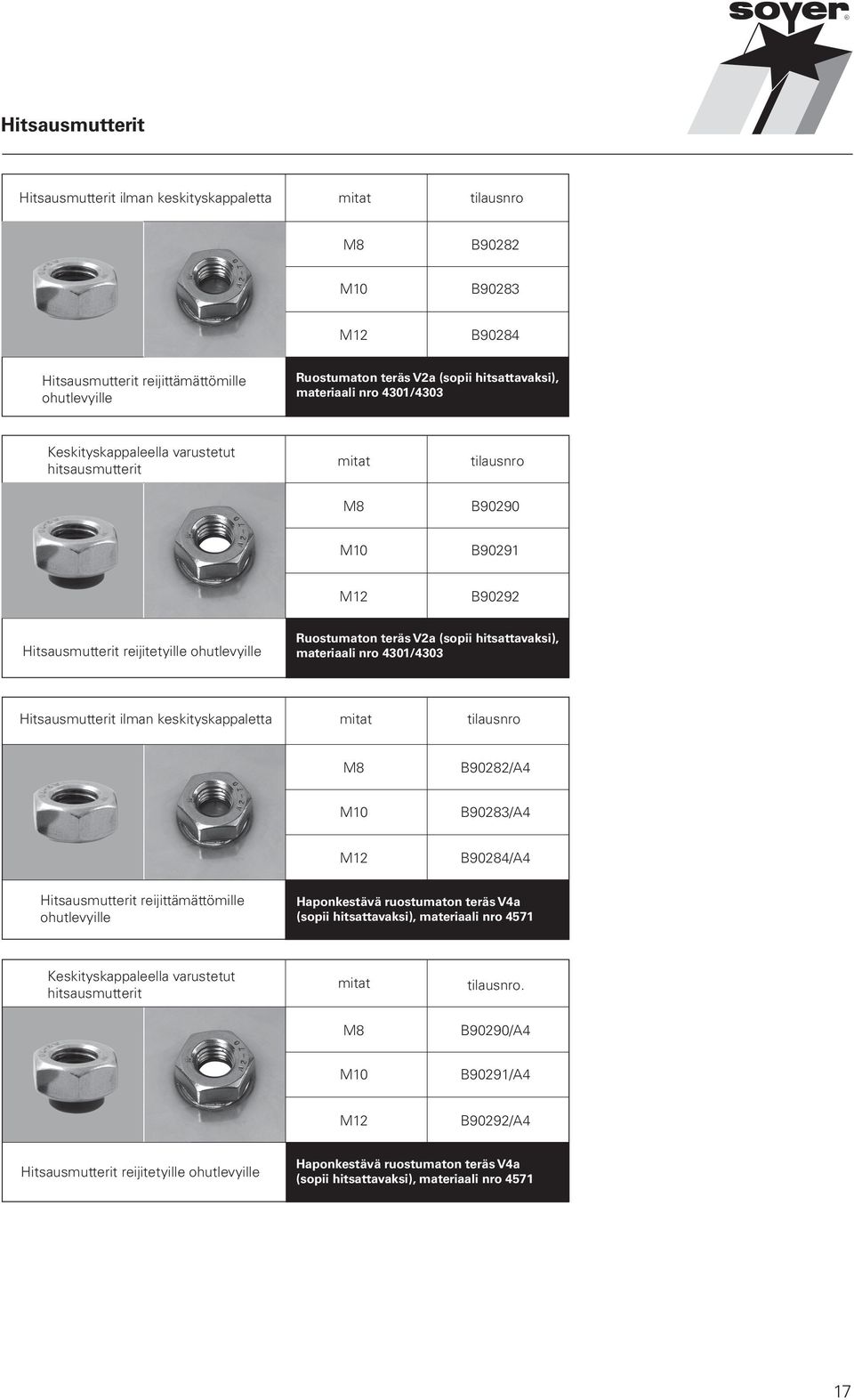

17 itsausmutterit itsausmutterit ilman keskityskappaletta M8 B90282 M10 B90283 M12 B90284 itsausmutterit reijittämättömille ohutlevyille Ruostumaton teräs V2a (sopii hitsattavaksi), materiaali nro 4301/4303 Keskityskappaleella varustetut hitsausmutterit M8 B90290 M10 B90291 M12 B90292 itsausmutterit reijitetyille ohutlevyille Ruostumaton teräs V2a (sopii hitsattavaksi), materiaali nro 4301/4303 itsausmutterit ilman keskityskappaletta M8 B90282/A4 M10 B90283/A4 M12 B90284/A4 itsausmutterit reijittämättömille ohutlevyille aponkestävä ruostumaton teräs V4a (sopii hitsattavaksi), materiaali nro 4571 Keskityskappaleella varustetut hitsausmutterit M8. B90290/A4 M10 B90291/A4 M12 B90292/A4 itsausmutterit reijitetyille ohutlevyille aponkestävä ruostumaton teräs V4a (sopii hitsattavaksi), materiaali nro

18 yväksyntätodistus, rakennustarkastus 18

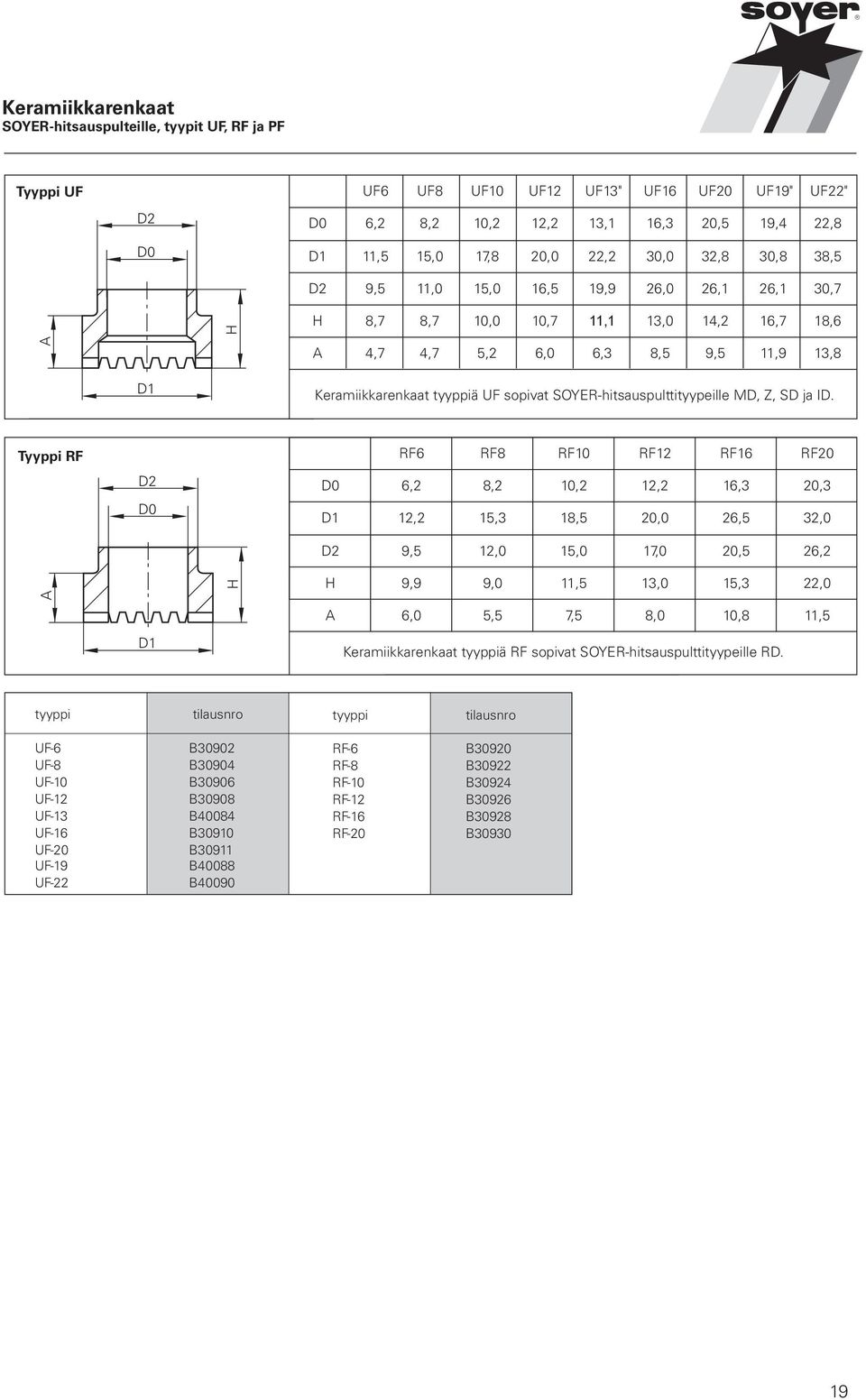

19 Keramiikkarenkaat SOYER-hitsauspulteille, tyypit UF, RF ja PF Tyyppi UF UF6 UF8 UF10 UF12 UF13" UF16 UF20 UF19" UF22" D0 6,2 8,2 10,2 12,2 13,1 16,3 20,5 19,4 22,8 D0 11,5 15,0 17,8 20,0 22,2 30,0 32,8 30,8 38,5 9,5 11,0 15,0 16,5 19,9 26,0 26,1 26,1 30,7 8,7 8,7 10,0 10,7 11,1 13,0 14,2 16,7 18,6 A A 4,7 4,7 5,2 6,0 6,3 8,5 9,5 11,9 13,8 Keramiikkarenkaat tyyppiä UF sopivat SOYER-hitsauspulttityypeille MD, Z, SD ja ID. Tyyppi RF D0 RF6 RF8 RF10 RF12 RF16 RF20 D0 6,2 8,2 10,2 12,2 16,3 20,3 12,2 15,3 18,5 20,0 26,5 32,0 9,5 12,0 15,0 17,0 20,5 26,2 9,9 9,0 11,5 13,0 15,3 22,0 A A 6,0 5,5 7,5 8,0 10,8 11,5 Keramiikkarenkaat tyyppiä RF sopivat SOYER-hitsauspulttityypeille RD. tyyppi tyyppi UF-6 UF-8 UF-10 UF-12 UF-13 UF-16 UF-20 UF-19 UF-22 B30902 B30904 B30906 B30908 B40084 B30910 B30911 B40088 B40090 RF-6 RF-8 RF-10 RF-12 RF-16 RF-20 B30920 B30922 B30924 B30926 B30928 B

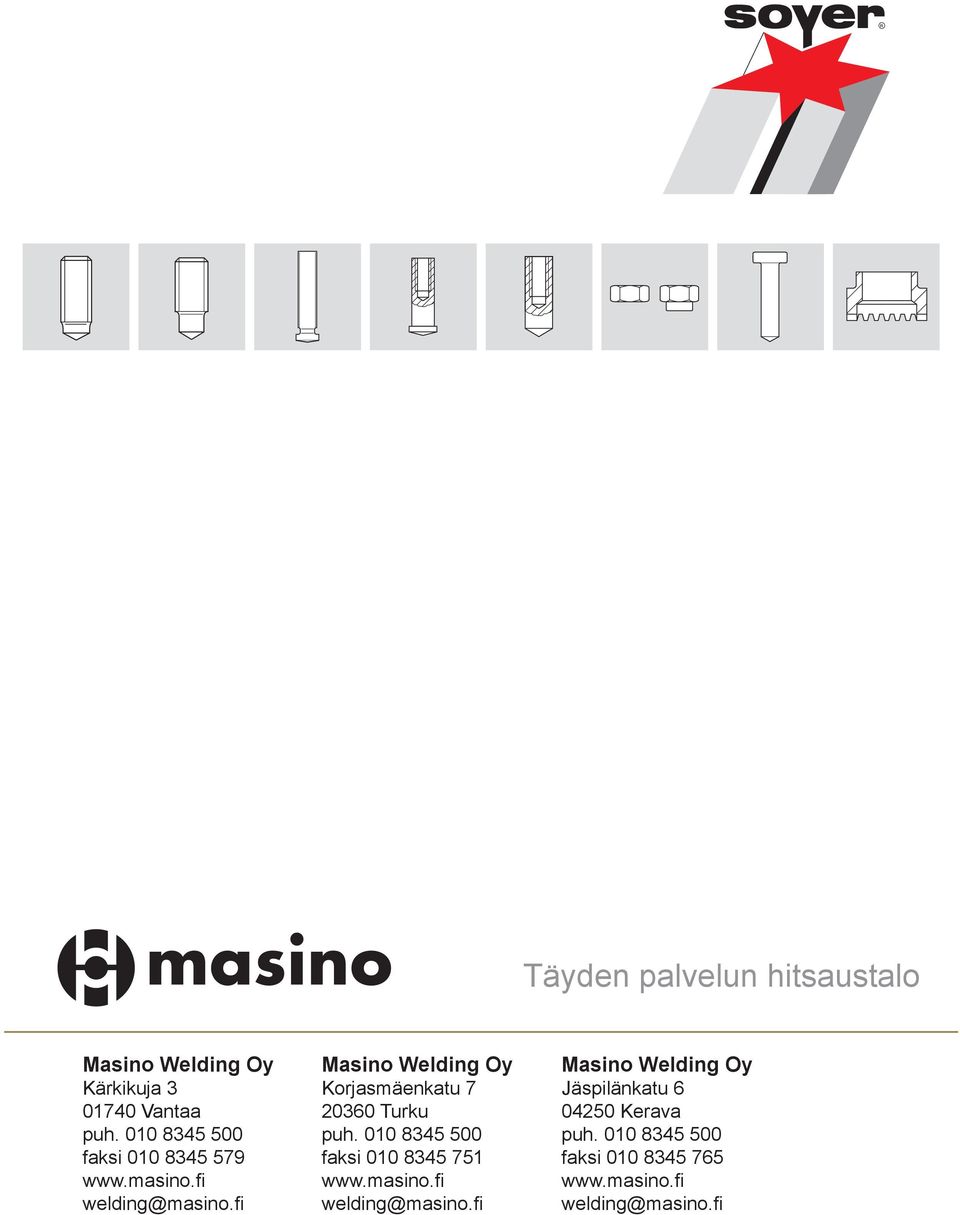

20 Täyden palvelun hitsaustalo Masino Welding Oy Kärkikuja Vantaa puh faksi welding@masino.fi Masino Welding Oy Korjasmäenkatu Turku puh faksi welding@masino.fi Masino Welding Oy Jäspilänkatu Kerava puh faksi welding@masino.fi
