- Hidas verkkonopeus vaikuttaa myös keskusyksikön suorituskykyyn. On suositeltavaa että latausnopeus on vähintään 2Mbps tai nopeampi.

Transkriptio

1

2 Esittely Langaton WiFi Yhteys - Yksi tärkeä tekijä joka vaikuttaa järjestelmän toimivuuteen on kodin WiFi-reitittimen ja Smart Hub keskusyksikön etäisyys toisistaan. Aseta keskusyksikkö avoimeen alueeseen (ÄLÄ aseta sitä suoraan lattialle); mitä lähempänä keskusyksikkö ja reititin ovat, sitä vahvempi yhteys. - Hidas verkkonopeus vaikuttaa myös keskusyksikön suorituskykyyn. On suositeltavaa että latausnopeus on vähintään 2Mbps tai nopeampi. - Muista yhdistää keskusyksikkö WiFi-verkon 2,4 GHz: n taajuuskaistaan, sillä keskusyksikkö ei tue 5GHzvaihtoehtoa. 5GHz-kaistan valitseminen 2,4 GHz: n taajuuden sijaan on yleisin virhe järjestelmän asentamisen yhteydessä. Lisätietoja verkkosi laadusta löydät osoitteessa WiFi Verkko ja salasana - Varmista WiFi-verkon nimi ja salasana reitittimestä. WiFi-verkon nimeä kutsutaan yleisesti nimellä SSID. Salasana tai suojausnimi on yleensä seuraavalla rivillä WiFi / SSID-verkon nimestä. Jos et ole muuttanut verkon nimeä ja salasanaa, voit yleensä löytää ne itse reitittimessä, yleensä tarran päällä: - WiFi / SSID-verkon nimi: XXXX - WiFi / SSID-verkon salasana / turvakoodi: XXXXX Vaatimukset -ios 8.0 tai uudempi -Android 5.0 tai uudempi 2

3 Paketin sisältö Paketti sisältää seuraavat osat: 1 x Smart Hub Keskusyksikkö 1 x PIR-liiketunnistin 2 x Ovitunnistin 2 x Kauko-ohjain 1 x AC Adapteri 1 x Hub Kiinnityslevy 1 x PIR-liiketunnistin kiinnike 4 x Kaksi-puolinen teippi 1 x Pikaopas 3

4 Tietoa järjestelmästä HomeSecure Smart on kaksoisverkkojärjestelmä, joka hyödyntää sekä WiFi että GRPS verkkoa. WiFi verkon olessa käytössä, GRPS-verkko on valmiustilassa (varmista että GPRS-toiminto on aktivoituna sovelluksessa tilassa "Settings" - "My Hub" - "GPRS"). Huom. GPRS-verkon käyttäminen edellyttää että keskusyksikössa on SIM-kortti (2G) SIM-kortti ei sisälly pakettin. Virtakatkosessa tai WiFi-yhteyden katkaisemisen yhteydessä GRPS-verkko tulee automaattisesti käyttöön kunnes virta tai WiFi-yhteys palautuu. Ilmaisimet kytketään langattomasti keskusyksikköön. Kun hälytys laukaisee esimerkiksi liiketunnistimen tai ovitunnistimen laukeamisen yhteydessä, lähettää keskusyksikkö automaattisesti push-ilmoituksen mobiilisovellukseen sekä tekstiviestin että soittaa kaikkiin määrättyihin numeroihin. Järjestelmää voi ohjata ja seurata paikan päällä kauko-ohjaimilla ja sovelluksella, sekä etänä mobiiliverkossa tai Wi-Fi verkon kautta. Järjestelmään voi rekisteröidä 50 langatonta ilmaisinta ja 10 kauko-ohjainta (huom. Smart Talopaketin erillinen näppäimistö lasketaan kauko-ohjaimena). 4

5 Smart Hub Keskusyksikkö 5

6 Smart Hub keskusyksikön merkkivalot Merkkivalo Status Merkitys Wi-Fi merkkivalo Vilkkuva Hakee Wi-Fi verkkoa Status merkkivalo GSM merkkivalo Keltainen Valkoinen Vilkkuva valkoinen Sininen Vihreä Punainen Vilkkuva punainen Vaihteleva punainen ja sininen Pois päältä Vilkkuva (3 kertaa sekunnissa) Vilkkuva (kerran sekunnissa) Sininen Pois päältä Käynnistäminen tai Wi-Fi-verkon ollessa kytkettynä Virta päällä Matala paristo kytke virtalähde Kuorisuojaus (Home Mode) Poiskytketty (Disarm mode) Päällekytketty (Arm mode) Hälytys/Paniikki tila Keskusyksikkö on koodaustilassa Pois päältä GPRS-verkko on kytkettynä ja järjestelmä käyttää GPRS-verkkoa Etsii GPRS verkkoa Käynnistäytyy käynnistyksen jälkeen tai GPRS-verkko on kytkettynä mutta järjestelmä käyttää Wi-Fi-verkkoa Ei SIM-korttia tai GPRS-palvelua ei ole otettu käyttöön sovelluksessa Huom: Keskusyksikön pitää aina olla kytkettynä verkkovirtaan (220V) WiFi-yhteyden ylläpitämiseksi. Mikäli virtalähde katoaa, kaiuttimesta kuuluu äänimerkki 30 sekunnin ajan ja Smart Hub pysyy Wi-Fi verkossa 2 minuuttia, tarpeeksi kauan lähettääkseen push-ilmoituksia käyttäjille ilmoittaen virran katkaisusta. Järjestelmä pysyy aktiivisena ja jatkaa valvontaa myös sähkökatkon aikana akkuvarmennuksella mutta vain GPRS verkossa. Miten tiedät käyttääkö laite Wi-Fi tai GPRS verkkoa? Käyttää WiFi-verkkoa: WiFi ja GSM valot ovat päällä ja palavat jatkuvasti. Käyttää GPRS-verkkoa: WiFi ja GSM valot vilkkuvat. 6

7 Kauko-ohjain Painike Tila Päällä (ARM)- järjestelmä ja kaikki rekisteröidyt ilmaisimet ovat päälleviritettynä. Tätä tilaa käytetään kun ketään ei ole paikalla. Pois päältä (DISARM) - järjestelmä ja kaikki ilmiaisimet ovat pois päältä, lukuunottamatta 24H zonessa olevat ilmaisimet jotka ovat tilasta riippumatta aina päällä esim. palovaroittimet, vesivuotoilmaisimet. Kuorisuojaus (HOME) - kuorisuojauksessa vain osa ilmaisimista ovat päällä. Ilmaisimet jotka ovat zone typessa Home Zone ovat pois päältä. 24H Zone, Normal Zone ja Delay Zonessa olevat ilmaisimet ovat päällä. SOS hälytyspainike laukaisee hälytyksen ja lähettää push-ilmoituksen rekisteröidyille käyttäjille. 7

8 Ovitunnistin Ovitunnistimet ovat oletusarvoisesti "Normal Zone" tilassa, ja ne sopivat erinomaisesti tulo- / poistumispisteiden kuten etu- ja takaovien sekä ikkunoiden suojaamiseen. Järjestelmän ollessa päällekytkettynä ja ilmaisin laukeaa (magneetti erotetaan lähettimestä), lähettää keskusyksikkö automaattisesti tunnistimen nimen sisältävän push-ilmoituksen rekisteröidyille käyttäjille. Välähtää kerran Vilkkuu joka kolmas sekunti Oven / ikkunan avaaminen havaittu Matala paristo, vaihda paristo välittömästi Suojakytkin Suojakytkin (pieni musta vipu takakannen alla) käynnistää hälytysilmoituksen mikäli anturi poistetaan paikalta. 8

9 PIR Liiketunnistin Liiketunnistimet ovat suunniteltu käytettäväksi sisätiloissa ja ovat oletusarvoisesti Home Mode tilassa. Kun liiketunnistin havaitsee liikettä (järjestelmän ollessa päällekytkettynä), lähettää keskusyksikkö automaattisesti tunnistimen nimen sisältävän push-ilmoituksen rekisteröidyille käyttäjille. Vilkkuu jatkuvasti Välähtää kerran Vilkkuu joka kolmas sekunti Liiketunnistin suorittaa self-testin Liike havaittu Matala paristo, vaihda paristo välittömästi Suojakytkin Suojakytkin (pieni musta vipu takakannen alla) käynnistää hälytysilmoituksen mikäli liiketunnistin poistetaan paikaltaan. Tunnistusalue 9

10 Lemmikki Immuunitoiminto Liiketunnistin käyttää kahta tunnistusikkunaa havaintotarkkuuden parantamiseksi. Hälytys laukaisee vain mikäli molemmat tunnistusikkunat havaitsevat liikettä samaan aikaan. Tämän periaatteen perusteella anturi ei tunnista noin alle 25 kg: n lemmikkieläimiä. Testaus-tila Siirrä liiketunnistin testaustilaan painamalla testauspainiketta. Testaustilassa tunnstin havaitsee liikettä kerran 10 sekunnin välein. Testaustila kestää 3 minuuttia, jonka jälkeen LED-merkkivalo vilkkuu kahdesti ja ilmaisin siirtyy takaisin virransäästötilaan. Virransäästötila Liiketunnistimella on virransäästötoiminto. Ilmaisin siirtyy virransäästötilaan mikäli ilmaisin havaitsee liikettä kaksikertaa 3 minuutin sisällä. Virransäästötilassa tunnistin on käytännössä pois päältä eikä havaitse liikettä tai laukaise hälytystä. Virransäästötila kestää 3 minuuttiia. 10

11 Aloittaminen Lataa sovellus Siirry App Storeen tai Google Play Storeen ja hae sovellusta nimellä HomeCloud System. Lataa ja asenna sovellus puhelimeen. Sovelluksen asentamisen jälkeen puhelimesi voi pyytää lupaa saada lähettää ilmoituksia HomeCloudsovelluksesta, sallikaa lupa. Kirjaudu / Sign up Luo tili [Sign Up]sovelluksen kautta mikäli asennat HomeSecure Smart järjestelmää ensimmäistä kertaa. Noudata sovelluksen vaiheita ja luo tili. Huom: Jos et saa tilin vahvistuskoodia sähköpostiosoitteeseesi rekisteröintiprosessin aikana, muista tarkistaa roskapostikansioosi. Kun tili on luoto, valitse [Sign In] ja kirjoita sähköpostiosoitteesi sekä luomasi salasana kirjautuaksesi sisään. Lisää järjestelmä Wi-Fi verkon kautta 1. WiFi verkko asennus Tustustu asennusvideoon (YouTube) tästä linkistä, tai hakemalla HomeSecure Smart Aloittaminen. Huom: HomeSecure Smart ei tue 5GHz WiFi -kaistaa. Mikäli sinulla on kaksikanavainen reititin (5GHz ja 2,4 GHz) ja molemmat 2,4 GHz: n ja 5,0 GHz: n kaistat ovat samalla nimellä, sinun on erottava kaistat eri nimeiksi reitittimen asetuksissa. 1. Paina [+] painiketta Account sivulla [WiFi/GSM Smart Home System]. 11

12 2. Aseta Smart Hub Keskusyksikkö koodaustilaas painanamalla keskusyksikön koodaus-paniketta kolme kertaa, odota äänimerkkiä jonka jälkeen keskusyksikön statusvalo palaa vaihtelevasti punaisena ja sinisenä. 3. Yhdistä keskusyksikkö älypuhelimeen Paina Next ja siirry puhelimen Wi-Fi verkkoihin. Valitse Home Cloud System älypuhelimesi WiFiluettelosta, ja siirry takaisin sovellukseen. Huom: Mikäli et löydä Home Cloud System hotspottia Wi-Fi-verkoissa, ota Wi-Fi pois käytöstä puhelimesta ja takaisin käyttöön. 12

13 4. Syötä Wi-Fi verkon tiedot sovelluksessa Palaa sovellukseen ja valitse kodin Wi-Fi verkko listalta (2.4GHz) ja syötä WiFi-verkon salasana. Yhdistymisprosessin tulisi kestää korkeintaan 3 minuuttia. Keskusyksikön WiFi-merkkivalo lakkaa vilkkumasta kun verkko on kytkettynä. Miten vaihdat Wi-Fi verkkoa? Valitse [Settings]-[Others]-[Network Configuration]-[Change WiFi], valitse haluamasi WiFi verkko ja syötä salasana. WiFi-merkkivalo lakkaa vilkkumasta kun verkko on kytkettynä. 13

14 Lisää järjestelmä sovellukseen Yhdellä käyttäjätilillä voit operoida useampaa järjestelmää. On olemassa kaksi tapaa muodostaa yhteys Smart hubin ja älypuhelimen välillä; WiFi:n tai GPRS:n verkon kautta. Suosittelemme Wi-Fi menetelmää. 2. GPRS yhteys Ennen käyttöä; 1. Käytä tavallista 2G/3G/4G* SIM korttia keskusyksikössä. 2. Yhdistä virtalähdeadapteri keskusyksikköön. 3. Laita keskusyksikön virtakytkin ON tilaan. Huom. Mikäli käytät 3G / 4G-SIM-korttia, varmista että kyseisen matkapuhelinoperaattorin 2Gverkko on edelleen käytettävissä maassasi. Huom. Poista PIN-koodi ja vastaaja SIM-kortista ennen lisäämistä keskusyksikköön. GPRS: lle on olemassa kaksi menetelmää: 1. Kodissasi on WiFi-verkko ja käytät GSM verkkoa vain backup:ina. 2. Sinulla ei ole Wi-Fi verkkoa kotona ja vain GSM-verkkoa käytetään hälytysilmoituksiin; tekstiviestien ja puhelujen lähettämiseen. Ensimmäisessä menetelmässä voit muodostaa yhteyden Wi-Fi-verkkoon noudattamalla alla olevia ohjeita. GPRS-asetusten määrittämiseksi siirry kohtaan Settings My Hub - APN-settings, syötä tarvittavat tiedot kenttiin ja paina OK. 14

15 Toisessa menetelmässä valitse [I don t have WiFi] kun yhdistät keskusyksikköön. Sovellus edellyttää että skannaat UID-koodin keskusyksikön takapuolella. Huom: ÄLÄ skannaa Smart Hub Keskusyksikön tai pakkauslaatikon QR-koodeja. Keskusyksikkö hakee signaalia kun GSM-valo vilkkuu hitaasti (kerran sekunnissa). GPRS on kytkettynä kun GSM-valo vilkkuu nopeasti (3 kertaa sekunnissa). Huom: APN-asetus vaihtelee maittain. Ota yhteyttä operaattoriin asettaaksesi APN:n oikein. 15

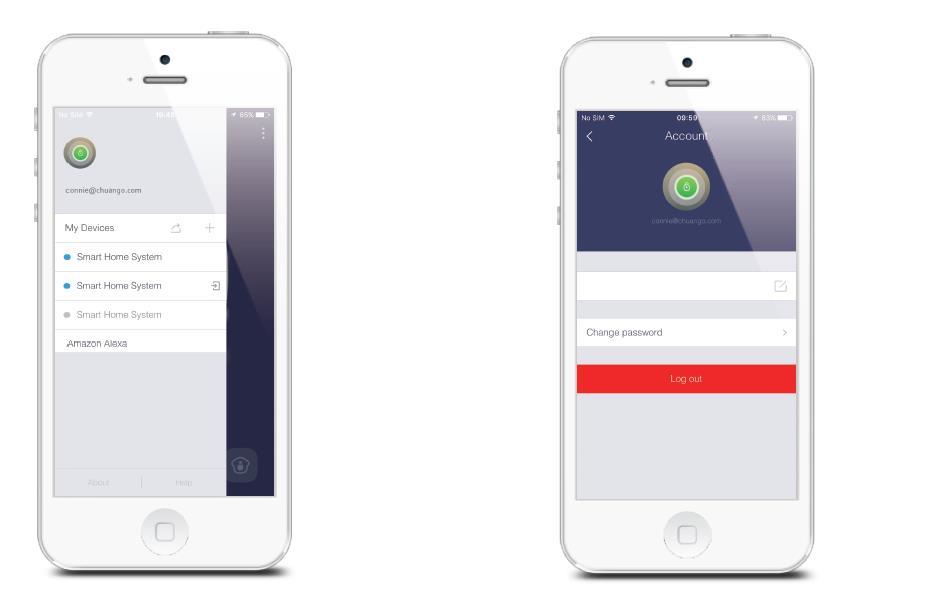

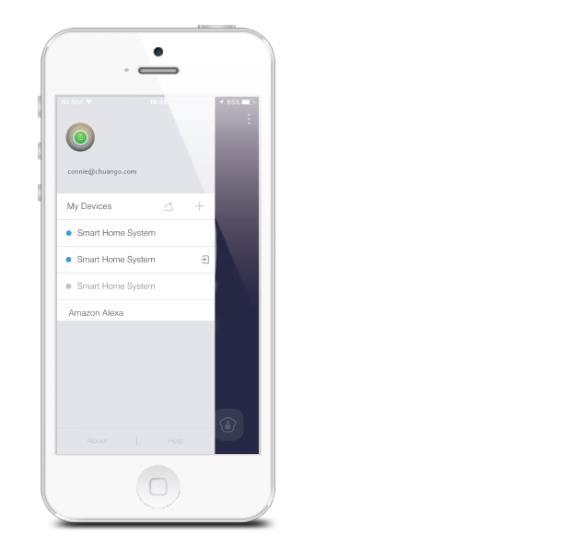

16 Tilinhallinta Tilin muokkaaminen Paina [ ] etusivulla päästäksesi tilinhallintasivulle. Napauta muotokuvaa muuttaaksesi muotokuvaa, käyttäjätunnusta tai tilin salasanaa. Laitteet / My Devices Laitteet sivulla näet kaikkien tilille rekisteröityneiden järjestelmien tilan. Sininen piste osoittaa että laite on ONLINE-tilassa. Harmaa piste osoittaa että laite on OFFLINE-tilassa. Tämä kuvake sinulle. laitteen vasemmalla puolella osoittaa että perhe tai ystävät ovat jakaneet laitteen 16

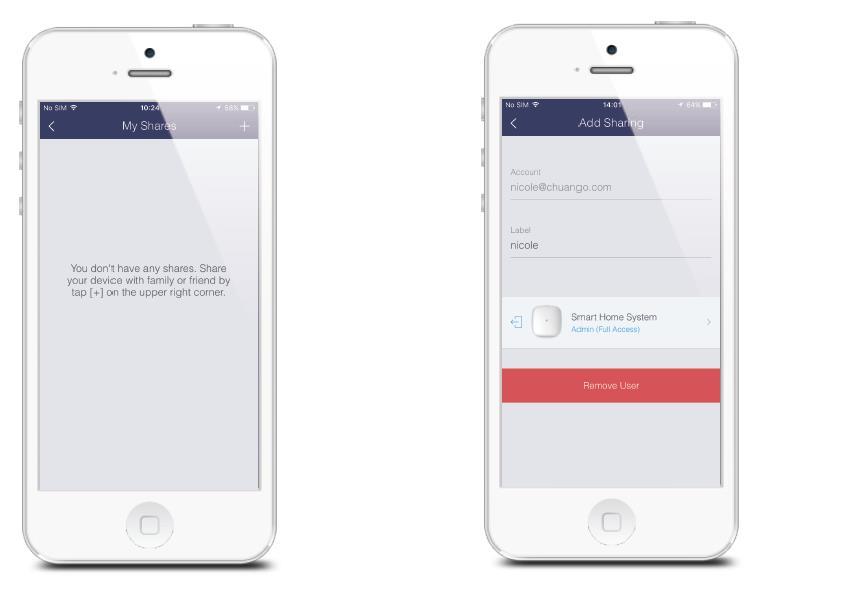

17 Laitteiden jakaminen / My Shares Laitteiden jakaminen perheen tai ystävien kanssa. Valitsemalla valikossa [] ja painamalla [] -painiketta voit jakaa laitteiden käyttöoikeudet muiden rekisteröityjen tilien kanssa. Syötä sähköpostiosoite ja lempinimi, jonka kanssa haluat jakaa, ja valitse sitten laitteet: Admin (Full Access) Admin käyttäjät eivät voi jakaa laitteita uudelleen muiden kanssa. 17

18 User (Read Only) Read Only käyttäjät voivat vastaanottaa ilmoituksia ja tarkistaa historian ennalta asetetun ajanjakson aikana; muuttaa omaa profiiliaan; mutta eivät voi muuttaa asetuksia tai jakaa laitteita uudelleen muiden käyttäjien kanssa. (1) Viikkopäivät Valitse viikkopäivät ja ajat jolloin muut käyttäjät pääset järjestelmän tilillle. (2) Päivämäärät Määritä ajanjakso jolloin muut käyttäjät pääsevät järjestelmään koko valitun ajanjakson ajan. Lopeta jakaminen Mikäli haluat rajoittaa pääsyä jaettuun laitteeseen, napauta lopeta jakaminen ja sitten " " oikeassa yläkulmassa tallentaaksesi. 18

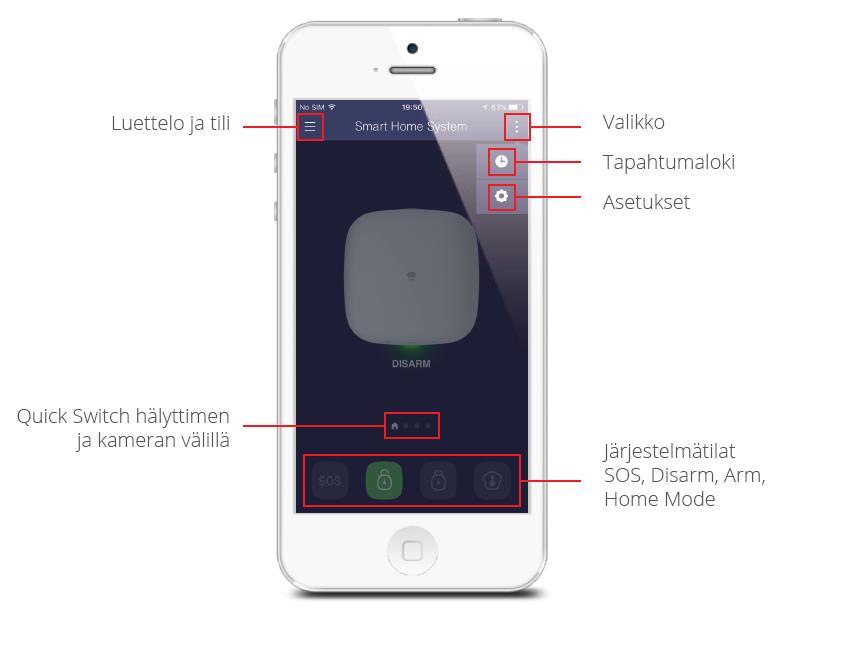

19 Sovelluksen käyttäminen Päällekytkentä (Arm), poiskytkentä (Disarm), kourisuojaus (Home Mode) ja SOS-hälytys tehdään suoraan sovelluksen aloitussivulta. Järjestelmän tilat Päällekytketty (Armed) Tässä tilassa kaikki anturit ovat varuillaan; keskusyksikön sisäänrakennettu sireeni soi mikäli anturi laukeaa. Sinä ja kaikki muut ennakkoon valtuutetut käyttäjät saavat push-ilmoituksia, tekstiviestejä ja puheluita (jos puhelinnumeroita on tallennettu). Tätä tilaa suositellaan käytettäväksi kun kukaan ei ole kotona, joten se voidaan helposti asettaa kaukoohjaimesta tai sovelluksesta. Kuorisuojaus (Home Mode) Kuorisuojauksessa Home Zone tilassa olevat anturit ovat pois päältä mikä mahdollistaa vapaan liikkuvuuden kodin sisällä. 19

20 Tätä tilaa suositellaan käytettäväksi kun joku on kotona, kuten yöllä, ja se voidaan helposti asettaa kaukosäätimestä tai sovelluksesta. Huomaa: ovitunnistimet ovat oletusarvoisesti tilassa Normal ja liiketunnistimet Home Zone tilassa. Voit vaihtaa zone tyyppiä sovelluksessa "Accessories" -sivulla. Poiskytketty (Disarmed) Kaikki ilmaisimet ovat pois paitsi tunnistimet jotka olet asettanut 24H Zone tilaan. 24 tunnin Zoneanturit tarkkailevat jatkuvasti. Esimerkiksi vesianturi (aseta oletusarvoisesti 24H Zoneen), joka on yhdistetty Hubin kanssa ja asennettu lähellä pesukoneeseen, herättää hälytyksen, jos vettä havaitaan riippumatta järjestelmän tilasta. SOS-hälytys Tässä tilassa keskusyksikön sisäänrakennettu sireeni hälyttää ja sinä sekä kaikki muut ennakkoon valtuutetut käyttäjät saavat push-ilmoituksen. Pikavalinta hälytyksen ja kameran välillä Jos olet hankkinut hälytysjärjestelmän ja kamerapaketin tai minkä tahansa lisäkameran, joka on ostettu yhdessä järjeselmän kanssa, voit kytkeä kameran kotiverkkosi Wi-Fi-verkkoon seuraavien vaiheiden avulla ja katsella sitä suoraan sovelluksen pääsivulta. Tapahtumaloki Toimintoja ja hälytyksiä voi tarkastella tapahtumalokista. Paina [] oikeassa yläkulmassa ja valitse [] päästäksesi historiasivulle. Voit napauttaa [] oikeassa yläkulmassa ja valita tietyn päivän, jos haluat etsiä hälytyksen. Näytetään vain viimeisimmät 300 ilmoitusta. Uudet hälytykset korvaavat vanhimmat. 20

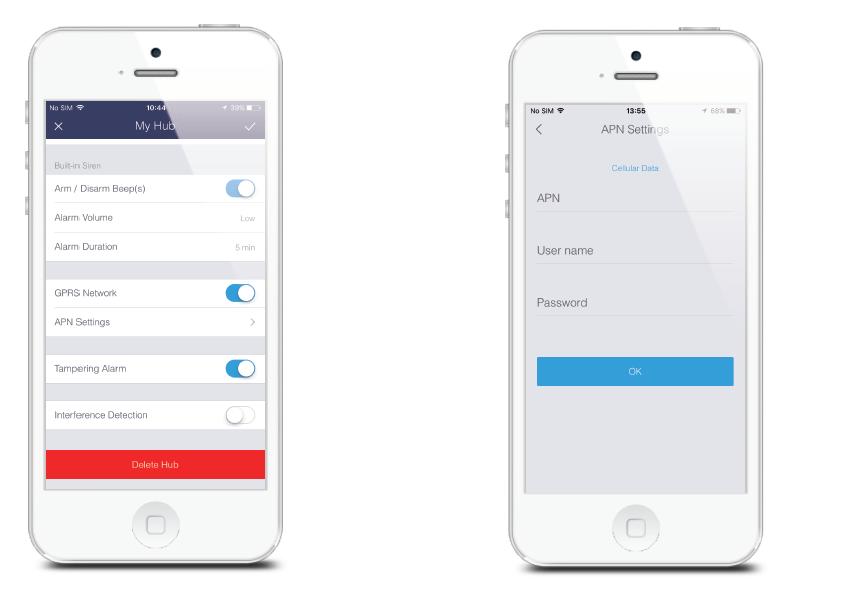

21 Asetukset My Hub Laitteen nimi Täällä voit nimetä uudelleen järjestelmän. Uusi nimi näkyy laitteiden luettelossa. Sisäänrakennettu sireeni Täällä voit säädellä keskusyksikön sisäänrakennetun sireeniä. Äänenvoimakkuutta, hälytysaikaa ja viritys / hälytysääni. GPRS verkko Täällä voit ohjata järjestelmääsi GPRS-verkon kautta, mikäli SIM-kortti on lisätty: Kytke keskusyksikön virtakytkin OFF tilaan (pois päältä) ja aseta sitten oma SIM-kortti. Kytke virtakytkin päälle. GPRS-verkko on kytketty GSM-merkkivalon vilkkuessa kerran joka kolmas sekunti. Mikäli GSM-merkkivalo vilkkuu kerran sekunnissa, tarkoittaa se että SIM-korttiin on määritettävä APNasetukset jotta GPRS-toiminto voidaan ottaa käyttöön. Syötä liittyvä APN, käyttäjätunnus, salasana ja napauta "OK" tallentaaksesi asetukset. GSM-merkkivalo vilkkuu GPRS-yhteyden onnistumisen jälkeen ja voit käyttää sovellusta GPRS-verkossa. Huom: APN-asetukset vaihtelee maittain. Kysy paikalliselta palveluntarjoajalta APN: n asetuksista. 21

22 Suojakytkin Suojakyktin (pieni musta vipu takakannen alla) käynnistää hälytyksen jos keskusyksikköä yritetään poistaa paikaltaan. Ottamalla suojakytkimen pois käytöstä voit asentaa keskuyksikön seinälle ilman hälytystä; voit kytkeä suojakytkimen takaisin päälle asennuksen jälkeen. Häiriöiden havaitseminen Keskusyksikössä on häiriön havaitsemisominaisuus. Keskusyksikkö lähettää 10 sekunnin varoitusäänimerkin mikäli RF-signaalihäiriö havaitaan kun järjestelmä on ARM - tai HOME MODE -tilassa. Tämä toiminto on oletusarvoisesti pois päältä. Tämä toiminto ei toimi kun järjestelmä jo hälyttää tai on testitilassa. 22

23 Push-ilmoitukset / Notifications (1) Notifications sivulla voit valita hälytysäänen (2) Tallentaa puhelinnumeroita tekstiviesteille ja puheluille (3) Ottaa sähköposti-ilmoitus käyttöön hälytysilmoituksissa Tallennetut puhelinnumerot (enintään 5 numeroa) saavat SMS tekstiviestin ja/tai hälytyspuhelun hälytyksen yhteydessä. Keskusyksikkö suorittaa puhelut tallennettuihin puhelinnumeroihin yksitellen ja peräkkäin (enintään 3 kierrosta vuorotellen). Keskusyksikkö lopettaa seuraavaan puhelinnumeroon soittamisen mikäli jokin käyttäjistä vastaa hälytyspuheluun ja suorittaa yhden seuraavista näppäimistökomennoista. Kommennot: Painike Toiminto 0 Arm 1 Disarm # Hang Up 6 Turn Off Siren 9 Turn On Siren * Two-way talk Huom: Sovelluksen push-ilmoitukset lähetetään ensin kaikille käyttäjille jonka jälkeen SMS tekstiviestit ja puhelut tulevat välittömästi perään. 23

24 Laitteiden asetukset / Accessory Settings Lisää, poista, nimeä ja muuta kunkin ilmasimen zonetyyppiä. Laitteiden rekisteröinti Paina [+] painiketta Accessories sivun oikeassa yläkulmassa tai paina keskusyksikön koodauspainiketta kerran ja käynnistä sitten ilmaisin jonka haluat koodata alla olevan kuvan mukaisesti. 24

25 Laitteiden poistaminen Liu'uta oikealta vasemmalle poistaaksesi lisälaite keskusyksiköstä. Laitteiden Zonetyypit Siirry Accessories Settings sivulle ja paina Zone ikonia rekisteröidyn ilmaisimen nimen vieressä. Normal Zone [ ]: Normal zoneen asetetut ilmaisimet ovat päällä sekä Arm (päällekytketty) että Home-tilassa (kourisuojaus). Tässä zonetyypissä suosittelemme pitämään mm. sisäänkäyntien ovitunnistimia (paitsi etuovi), ja mahdolliset liiketunnistimet tiloissa joissa ei juuri liikuta kun ollaan kotona esim. autokellari. Home Zone [ ]: Home Zoneen asetetut ilmaisimet ovat päällä Arm-tilassa (päällekytketty) mutta eivät ole päällä Home-tilassa (kuorisuojauksessa). Suosittelemme pitämään PIR-liiketunnistimet Home zonetyypissä. 24-Hour Zone [ ]: 24-tunnin zonetyypissä olevat ilmaisimet ovat päällä hälytysjärjestelmän tilasta riippumatta. Suosittelemme pitämään vain palovaroittimet, ja vesivuotoilmaisimet tässä zonetyypissä. Delay Zone [ ]: Delay zonetyypissä olevat ilmaisimet ovat päällä sekä Arm (päällekytketty) että Home-tilassa (kourisuojaus), mutta niissä on viive käytössä. Suosittelemme pitämään pääoven tunnistimen delay zonessa. Huom. Muista asettaa sisääntuloviiveaika ja poistumisviiveaika sovelluksen asetuksissa. Kauko-ohjaimen SOS (ON / OFF) Voit ottaa SOS-toiminnon käyttöön tai kokonaan pois käytöstä laittamalla se tilaan OFF. Mikäli SOS on pois käytöstä, kauko-ohjaimista ei voi laukaista hälytystä SOS painikkeesta. 25

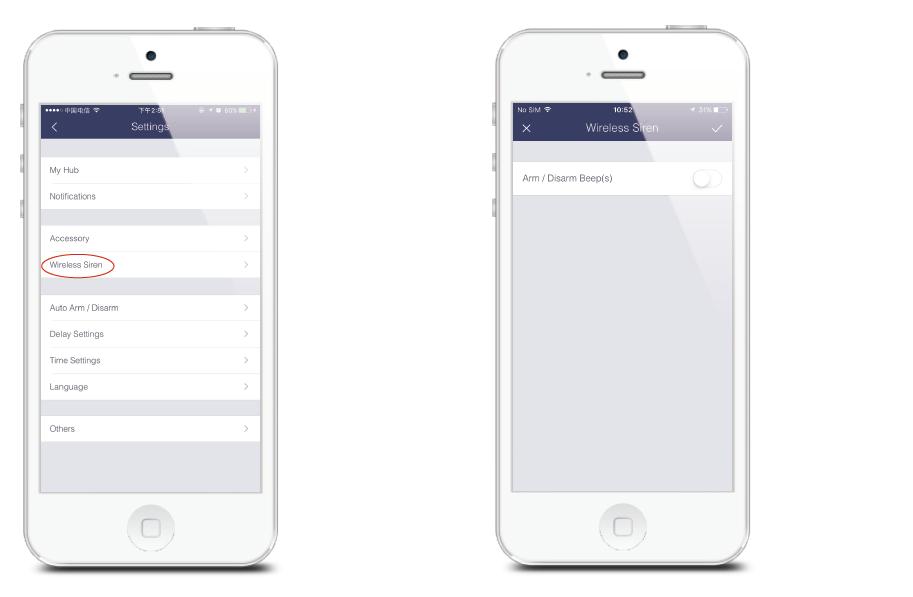

26 Langaton sireeni (myydään erikseen) Rekisteröi langaton sireeni 1. Siirrä sireeni koodaustilaan (katso sireenin omasta käyttöoppaasta) 2. Napauta arm-kuvaketta Päälle/poiskytkentä merkkiääni Valitse haluatko pitää sireenin päälle-/poiskytkentä merkkiääntä käytössä vai pois käytöstä. 26

27 Ajastin / Auto Arm / Disarm Kuorisuojaus, päälle- ja poiskytkentä voidaan ajastaa paikassa Auto Arm / Disarm. 1. Siirrä valitsemasi ajastinpaikka (Timer) tilaan ON. 2. Valitse mihin tilaan haluat että järjestelmä siirtyy (Arm / Disarm / Home Mode). 3. Valitse aika jolloin haluat järjestelmän siirtyvän tilaan. 4. Valitse päivät jolloin haluat että ajastin on käytössä. 27

28 Viiveasetukset / Delay Settings Poistumisviive / Exit Delay Setting Aseta poistumisviiven pituus (sekunneissa), ja valitse haluatko pitää päälle/pois muistutusääni käytössä. Viiveen aikana voit poistua kodista käynnistämättä hälytystä. Sisääntuloviive / Entry Delay Setting Aseta sisääntuloviiveen pituus (sekunneissa), ja valitse haluatko pitää päälle/pois muistutusäänen käytössä. Viiveen aikana voit tulla kotiin käynnistämättä hälytystä. 28

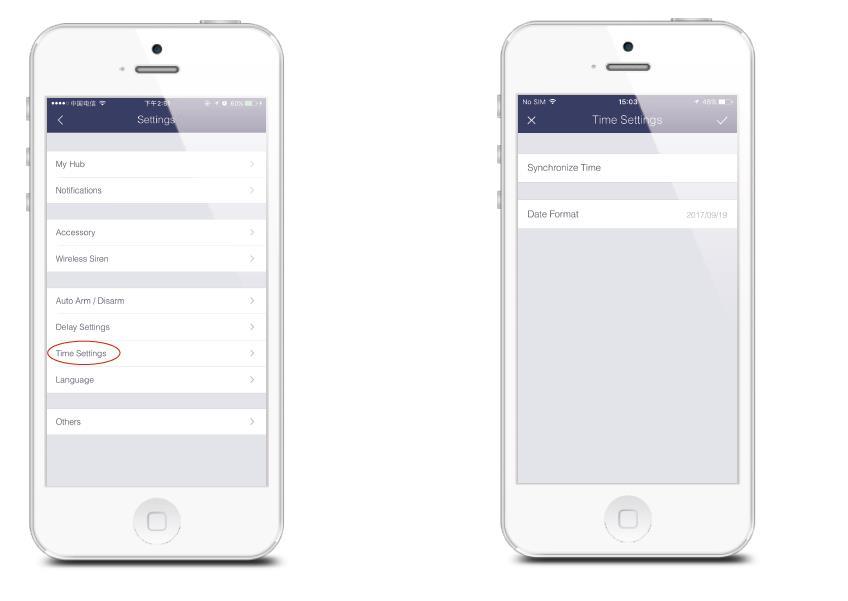

29 Aika asetukset Synkronoi aika Tällä asetuksella voit synkronoida keskusyksikön ajan automaattisesti puhelimesi aikaan. Tämä varmistaa että sinulla on oikea aikaleima järjestelmässä ja ilmoituksissa. Hälytys push-ilmoitus esimerkki: Activity detected by [PIR Sensor 01] at 08:20:00 GMT+2 tai Activity detected by [PIR Sensor 01] at 07:20:00 GMT+1 DST during Daylight Saving Time. Päivämäärämuoto Tällä asetuksella voit muuttaa sovelluksessa näkyvän päivämäärän muotoa. Muut asetukset 29

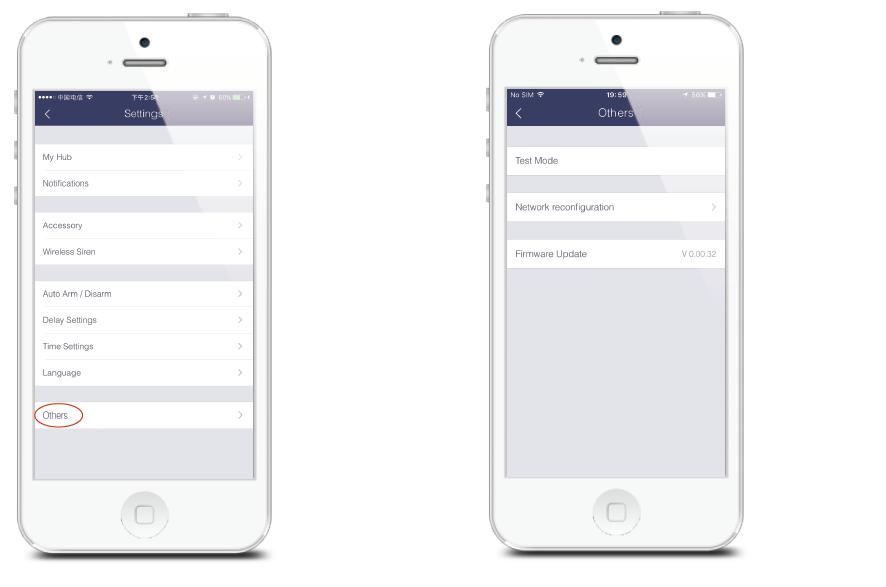

30 Testaustila Mikäli käynnistät ilmaisimen testitilassa, järjestelmä lähettää 3 äänimerkkiä hälyttimen sijaan mikä osoittaa että testi onnistui. Verkkoasetukset Tällä asetuksella voit kytkeä laitteen toiseen WiFi-verkkoon ilman että sinun tarvitsee toistaa asennusprosessia. Laiteohjelmiston päivitys Tällä asetuksella voit päivittää keskusyksikön uusimpaan firmware-ohjelmistoon, kun se on saatavilla. Pidä keskusyksikkö päällä ja kytkettynä virtalähteellä koko päivityksen ajan. Paina Firmware Update, vilkkuva punainen valo ilmaisee että laite päivittyy. Etäpuhelintoiminto Kun hälytys laukaisee keskusyksikkö lähettää tekstiviestin ja soittaa kaikkiin määrättyihin numeroihin. Puhelun aikana käyttäjä voi vastata puheluun ja käyttää alla olevia komentoja puhelimen näppäimistöllä ohjatakseen järjestelmää. Komennot Painike Toiminto 0 Päällekytkentä 1 Poiskytkentä # Hylkää 6 Sireeni päälle 9 Sireeni pois päältä * Kaksisuuntainen keskustelu Huom: Puhelu päättyy automaattisesti mikäli 60 sekunnin sisällä ei paina komentoja 30

31 Asennus Smart Hub Keskusyksikkö Asenna keskusyksikkö keskeiseen paikkaa, lähelle reititintä ja jotta kantama on mahdollisimman hyvä langattomiin ilmaisimiin. Älä aseta keskusyksikköä lattialle tai sähkölaitteiden vieressä. 31

32 Ovitunnistin Testaa ovitunnistinta ennen lopullista kiinnittämistä. 1: Valitse sopiva paikka Ilmaisin voidaan asentaa oviin, ikkunoihin ja muihin esineisiin jotka voidaan avata ja sulkea. Jos asennat anturin metallilevyyn, saatat joutua asentamaan välikkeen lähettimen ja magneetin alle. 2: Kiinnitä osat kaksipuolisella teipillä. Varmista että lähettimen ja magneetin kuoressa näkyvät kolmiot ovat lähellä toisiaan ja korkeintaan 1 cm: n etäisyydellä toisistaan. 32

33 PIR Liiketunnistin Älä asenna liiketunnistinta kohti ikkunaa, ilmastointilaitetta, lämmitystä (patteri), keittiökoneita, auringonvaloa, tai alueita joissa on suuria lämpötilanvaihteluita. 1: Valitse sopiva paikka. On suositeltavaa asentaa ilmaisin m korkeudelle maasta. 2: Asenna ensin liiketunnistimen kiinnike seinään mukana toimitetuilla ruuviella ja kiinnitä sitten ilmaisin siihen. 3: Testaa ilmaisinta painamalla testipainiketta takana. Ilmaisin siirtyy testaustilaan ja pysyy testausmoodissa (havaitsee liikettä kerran 10 sekunnissa) 3 minuutin ajan. Kävele ilmaisimen ohi ja odota että LED-merkkivalo vilkkuu (ilmaisin havaitsee liikettä). 4: Säädä ilmaisimen kulmaa. 33

34 Huom: Älä säädä kulmaa ylös tai alas jos kodissa on lemmikkieläin. Palauta Tehdasasetuksiin Palauttaaksesi laitteen takaisin tehdasasetuksiin pidä keskusyksikön koodauspainiketta pohjassa 10 sekuntia. Keskusyksikkö piippaa kahdesti osoittaen että järjestelmä on onnistuneesti palautettu. Huom: Aiemmin rekisteröidyt lisälaitteet pysyvät rekisteröityneinä keskusyksikköön palautuksen jälkeen. 34

35 Tekniset tiedot Hub Virtalähde DC 12V 500mA Paristo/akku 3.7V 2600mAh Rechargeable Lithium Battery GSM taajuus 850/900/1800/1900MHz WiFi IEEE b/g/n Virtakuormitus <137mA Käyttöjännite <330mA Sireeni 93dB Lisälaitteet 10 Remote Controls, 50 Sensors Langaton taajuus MHz (EAN Code ) Materiaali ABS Plastic Käyttölämpötila Lämpötila 0 C ~ +55 C Kosteus <80% Keskusyksikön mitat 160 x 160 x 45mm (L x W x H) Kiinnityslevyn mitat 80 x 80 x 10mm (L x W x H) Kauko-ohjain Virtaläde DC 3V (CR2025 Lithium Battery x 1pc) Jännite <7mA Kantama <80m (Open Area/No Interference) Taajuus MHz (EAN Code ) Materiaali ABS Plastic Käyttölämpötila Lämpötila -5 C~+55 C Kosteus <80% Mitat 58 x 31 x 9.5mm (L x W x H) Ovitunnistin Virtalähde 2 x 3V CR2032 paristoa Virtakuormitus <35uA Käyttöjännite <40mA Kantama <80m (Open Area/No Interference) Taajuus MHz (EAN Code ) Materiaali ABS Plastic Käyttölämpötila Lämpötila -5 C~+55 C Kosteus <80% Lähettimen mitat 71 x 34 x 17.5mm (L x W x H) Magneetin mitat 51 x 12 x 13.5mm (L x W x H) 35

36 PIR Liiketunnistin Virtalähde 2 x 1.5V AA paristoa Käyttöjännite <18uA Virtakuorimtus <12mA Etäisyys ja katselukulma <8m/110 Lemmikkiystävällinen Kyllä Kantama <80m (Open Area/No Interference) Taajuus MHz (EAN Code ) Materiaali ABS Plastic Käyttö Lämpötila -5 C~+55 C Kosteus <80% Mitat 108 x 52 x 36.8mm (L x W x H) 36
