1 Mattoimuri

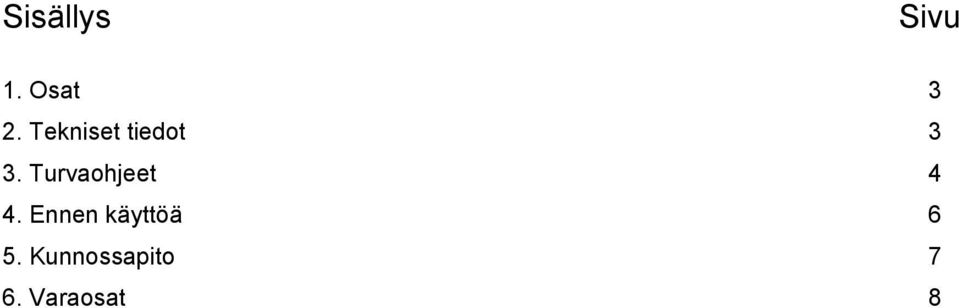

2 Sisällys Sivu 1. Osat 3 2. Tekniset tiedot 3 3. Turvaohjeet 4 4. Ennen käyttöä 6 5. Kunnossapito 7 6. Varaosat 8

3 1. Osat Lisävarusteet Imuletku Imuputki Kiinnike Rakosuulake Pölysuulake Kalustesuulake Seinä- ja lattiasuulake Patterisuulake Varaosat Paperipölypussi Kangaspölypussi (vain mikrosuodattimen kanssa käytettäväksi) Poistoilmasuodatin Imumoottorin suodatin Mikrosuodatin sairaalakäyttöön 2. Tekniset tiedot Imuri Imumoottori Enintään Imuteho Ilmavirtaus Pölypussi Harjan moottori Työskentelyleveys Harjalista Harjan käyttölaite Korkeus Leveys Paino Tärinätaso Äänenpaine Suojaus W W 230 mbar (2 350 mm:n vesipatsas) 52 l/s 5,0 l, 3-kerroksinen 175 W 360 mm vaihdettava luistamaton kiilahihna, jossa elektroninen ylikuormitussuoja mm 360 mm 9,4 kg enintään 2,5 m/s2 68 db(a) kaksinkertainen eristys Sähköjärjestelmään parissa saavat työskennellä ainoastaan pätevät henkilöt.

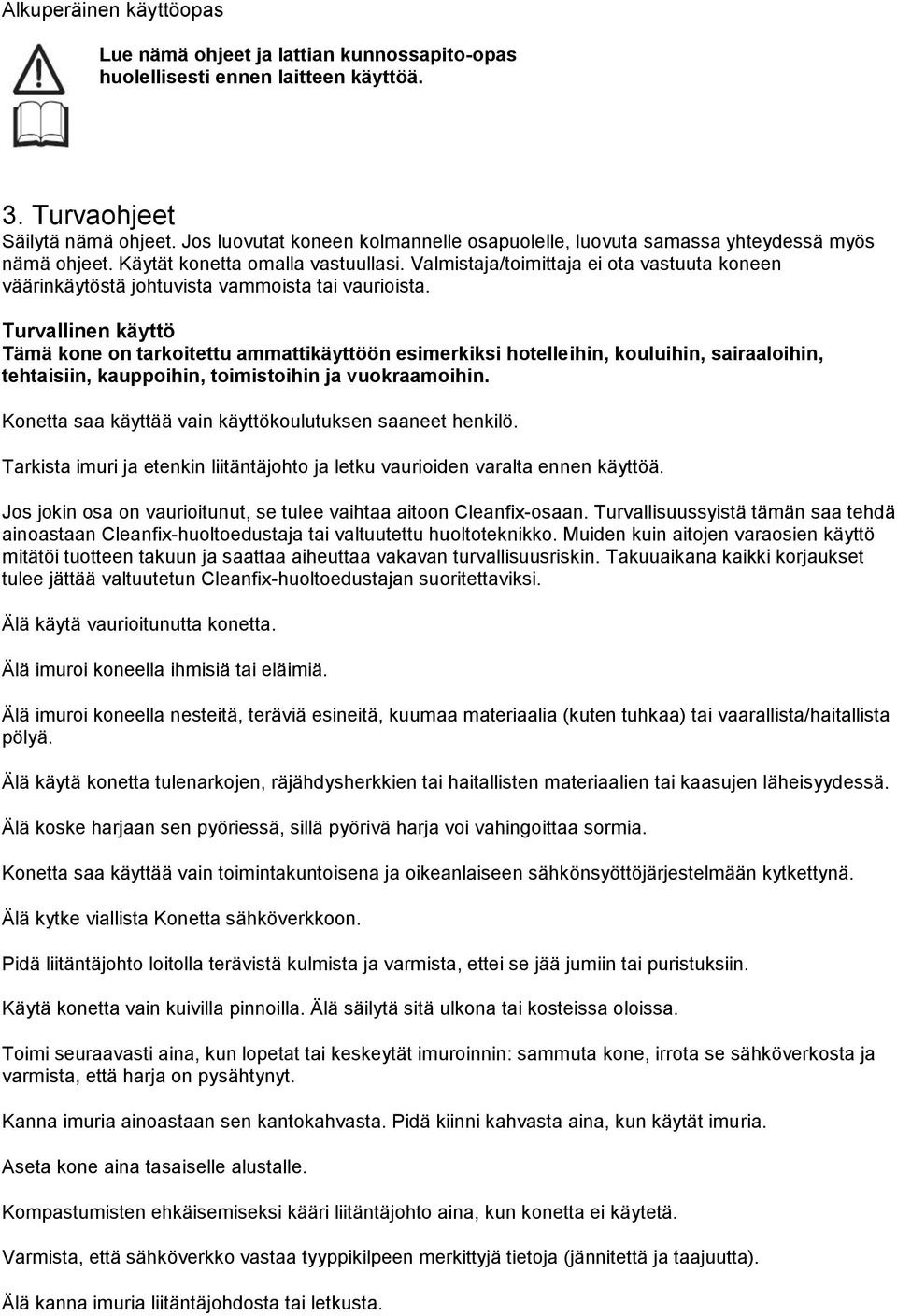

4 Alkuperäinen käyttöopas Lue nämä ohjeet ja lattian kunnossapito-opas huolellisesti ennen laitteen käyttöä. 3. Turvaohjeet Säilytä nämä ohjeet. Jos luovutat koneen kolmannelle osapuolelle, luovuta samassa yhteydessä myös nämä ohjeet. Käytät konetta omalla vastuullasi. Valmistaja/toimittaja ei ota vastuuta koneen väärinkäytöstä johtuvista vammoista tai vaurioista. Turvallinen käyttö Tämä kone on tarkoitettu ammattikäyttöön esimerkiksi hotelleihin, kouluihin, sairaaloihin, tehtaisiin, kauppoihin, toimistoihin ja vuokraamoihin. Konetta saa käyttää vain käyttökoulutuksen saaneet henkilö. Tarkista imuri ja etenkin liitäntäjohto ja letku vaurioiden varalta ennen käyttöä. Jos jokin osa on vaurioitunut, se tulee vaihtaa aitoon Cleanfix-osaan. Turvallisuussyistä tämän saa tehdä ainoastaan Cleanfix-huoltoedustaja tai valtuutettu huoltoteknikko. Muiden kuin aitojen varaosien käyttö mitätöi tuotteen takuun ja saattaa aiheuttaa vakavan turvallisuusriskin. Takuuaikana kaikki korjaukset tulee jättää valtuutetun Cleanfix-huoltoedustajan suoritettaviksi. Älä käytä vaurioitunutta konetta. Älä imuroi koneella ihmisiä tai eläimiä. Älä imuroi koneella nesteitä, teräviä esineitä, kuumaa materiaalia (kuten tuhkaa) tai vaarallista/haitallista pölyä. Älä käytä konetta tulenarkojen, räjähdysherkkien tai haitallisten materiaalien tai kaasujen läheisyydessä. Älä koske harjaan sen pyöriessä, sillä pyörivä harja voi vahingoittaa sormia. Konetta saa käyttää vain toimintakuntoisena ja oikeanlaiseen sähkönsyöttöjärjestelmään kytkettynä. Älä kytke viallista Konetta sähköverkkoon. Pidä liitäntäjohto loitolla terävistä kulmista ja varmista, ettei se jää jumiin tai puristuksiin. Käytä konetta vain kuivilla pinnoilla. Älä säilytä sitä ulkona tai kosteissa oloissa. Toimi seuraavasti aina, kun lopetat tai keskeytät imuroinnin: sammuta kone, irrota se sähköverkosta ja varmista, että harja on pysähtynyt. Kanna imuria ainoastaan sen kantokahvasta. Pidä kiinni kahvasta aina, kun käytät imuria. Aseta kone aina tasaiselle alustalle. Kompastumisten ehkäisemiseksi kääri liitäntäjohto aina, kun konetta ei käytetä. Varmista, että sähköverkko vastaa tyyppikilpeen merkittyjä tietoja (jännitettä ja taajuutta). Älä kanna imuria liitäntäjohdosta tai letkusta.

5 Irrota kone pistorasiasta vetämällä pistokkeesta. Älä aja imurilla liitäntäjohdon päältä. Älä venytä liitäntäjohtoa. Varmista liitäntäjohtoa laitteeseen kääriessäsi, että liitäntäjohto on hieman löysällä. Älä käytä imuria ilman pölypussia tai suodattimia. Jos pölypussi ei ole paikallaan, kansi ei mene kiinni. Älä sulje sitä väkisin. Tarkista pölypussin merkkivalo säännöllisesti ja vaihda pölypussi tarvittaessa. Kaikki suodattimet kannattaa vaihtaa säännöllisesti, joko niiden likaannuttua tai 20 pölypussin vaihdon välein. Kone on sähkölaite, eikä sitä saa altistaa nesteille, kosteudelle tai kuumuudelle. Puhdista kone kuivalla tai hieman kostutetulla liinalla. Sammuta kone ja irrota se sähköverkosta aina ennen huolto- tai kunnossapitotoimia. Konetta saa käyttää vain aitojen Cleanfix-pölypussien, -suodattimien ja -varaosien kanssa. Muiden kuin aitojen varaosien käyttö mitätöi tuotteen takuun ja saattaa aiheuttaa vakavan turvallisuusriskin. Käytä vain aitoja Cleanfix-osia. 1 Kahva 2 Liitäntäjohto 3 Pölypussin kotelo 4 Imumoottorin kotelo 5 Harjaosa 6 Teleskooppiputki 7 Imuletku 8 Lukitusrengas 9 Virtakytkin 10 Takakansi 11 Johdon koukku 12 Kantokahva 4. Ennen käyttöä Imurin kokoaminen Pidä imurin yläosaa pystyasennossa ja aseta se harjaosaan. Kohdista moottorikotelossa (4) oleva viiva (13) kääntönivelessä (14) olevan kiinnikkeen kanssa. Käännä samalla pyörivää nuppia (15) vasemmalle. Kiinnitä imuriosa paikalleen kääntämällä nuppi pystyasentoon. Imuletkun kiinnittäminen Työnnä letkun musta pää liitäntäputkeen (25) niin, että se napsahtaa paikalleen. Kiinnitä teleskooppiputki (6) pölypussin koteloon ja työnnä kahva ulkoneman päälle. Vain letkun toinen pää sopii teleskooppiputkeen.

6 Kääntönivelen salpa Vapauta imuri pystyasennosta painamalla poljinta (17) ja kallistamalla imuria taaksepäin. Kytke harjasosaan virta. Harjasosan moottori sammuu, kun teleskooppiputki (6) irrotetaan, ja käynnistyy automaattisesti uudelleen, kun se asetetaan takaisin paikalleen. Jos harjaosa ei käynnisty, tarkista, että teleskooppiputki on kunnolla paikallaan. Pölypussin merkkivalo Jos merkkivalo (18) syttyy, tarkista a) onko pölypussi täynnä b) onko harjaosassa tukos b) onko letkussa tukos. Vaihda pölypussi tai poista tukos. Valo saattaa syttyä imuletkua käytettäessä, jos ilma ei pääse virtaamaan. Tämä on normaalia. Harjan ohjain Harjan toimintaa voidaan seurata elektronisen ilmaisimen avulla. Vihreä valo tarkoittaa, että harja on oikeassa asennossa ja että se on toiminnassa. Vihreä ja punainen valo tarkoittavat, että harja on liian korkealla. Säädä harjaa kääntämällä säätönuppia (19) pienemmän numeron kohdalle. Jos vihreä ja punainen valo palavat ykkösasetuksella, harjalistat ovat kuluneet ja ne täytyy vaihtaa. Vilkkuva punainen valo tarkoittaa, että harjassa on tukos eikä se käänny. Sammuta laite, irrota pistoke pistorasiasta ja poista tukos. 5. Kunnossapito VAROITUS: Irrota kone sähköverkosta aina ennen minkään osan purkamista. Pölypussin vaihtaminen Vaihda pölypussi seuraavasti: Irrota takakansi (10). Paina vipua (20). Laske pölypussi liitäntäputkesta. Sulje pölypussin aukko pahvisulkimella (21A). Aseta uusi pölypussi paikalleen seuraavasti: Aseta pölypussin (21) yläosa aukkoon (22). Paina vipua (20) ja aseta pölypussin yläosassa oleva aukko liitäntäputken päälle. Palauta vipu vaaka-asentoon. Älä käytä pölypusseja uudelleen. Suodattimien vaihtaminen Imumoottorin suodatin (23): Puhdista suodatin pölystä irrottamalla se koneesta ja napauttamalla sitä. Vaihda suodatin noin 20 pölypussin vaihdon välein. Poistoilmasuodatin (24): Vaihda suodatin, kun se on likaantunut. Paina painiketta (39) ja vedä suodatinta eteenpäin. Aseta uusi suodatin paikalleen asettamalla se moottorikoteloon ja painamalla, kunnes painike (39) lukkiutuu paikalleen. Älä pese suodattimia.

7 Tukosten poistaminen Letkussa olevat tukokset voidaan poistaa puristamalla lukitusrengasta (8) ja irrottamalla letku laitteesta. Tarkista letkun kumpikin pää. Jos näkyvää tukosta ei ole, aseta letku liitäntäputken (25) ympärille toisin päin, pidä sitä pystyasennossa, peitä yläpää toisella kädellä ja käynnistä laite. Nostele kättäsi tarvittaessa nopeasti ja toistuvasti pois letkun päältä. Huom. Älä koskaan poista tukoksia terävällä esineellä. Tarkista myös harjaosan kääntönivel ja harjaosan alaosassa oleva oranssi luukku (33) tukosten varalta. Varmista lisäksi, ettei näiden harjaosan kahden aukon välillä ole tukoksia. Harjakiskon vaihtaminen Vaihda harjakisko seuraavasti: Paina painiketta (32), irrota sivulevy (26) ja käännä harjaa niin, että harjakisko (27) voidaan vetää pois aukosta. Varmista, että asetat uuden harjakiskon kunnolla paikalleen, ja paina sivulevy takaisin paikalleen. Varmista myös, että sivulevy lukkiutuu paikalleen.

8 6. Varaosat Nro Tuotenro Nimi /1dg Johto ja pistoke (EU) /1dg Johto ja pistoke (CH) EH Kahva HG Kahvan suojus Kahva bo Pölypussin kotelo hg Läpivienti hg Kytkinpainike Jousi Kytkin Kytkimen pidike bo Liitäntäputki hg Pidätinrengas ER Painettu piirilevy Antistaattinen johto, sininen Antistaattinen johto, sininen Sisäinen johto UL Johtokiinnike bo Kytkimen suojus Pölypussin vipu Palautusjousi Nro Tuotenro Nimi Lattajousi Yhdystanko Kiinnike Moottorin suodatin bo Takakansi Takakannen tiiviste Tiiviste BO Salpa, jousi ja tappi bo Johdon koukku BO Johdon koukku, käännettävä N Jatkoputki ilman letkua sb Letku, hopeanvärinen CF Moottorin kotelo hg Kotelon kansi, oikea dg Suodattimen pidätinpainike Äänieriste 360/ Lukitustanko dg Salpa ER Imumoottori, 230 V, W S Imumoottorin hiiliharjasarja Moottorin kansi Nro Tuotenro Nimi Moottorin tuki Imumoottorin tiiviste Naarasmallinen liitinkappale N Pääterasia hg Poistoilmasuodatin ER Ruuvi C 3,9 x 9,5 Din ER Ruuvi F 3,9 x ER Ruuvi C 3,9 x 16 Din ER Ruuvi AM 5 x 30 Din ER Aluslevy 4, ER Pääterasia

9 Nro Tuotenro Nimi hg Alusta ER Etupohjalevy ER Puskuri Pidätinkannatin ER Takapohjalevy ER Poljin ER Sisäinen muovilaakeri HG Pyörä ER Akselikiinnike ER Harjansäätöakseli hg Harjansäätöpyörä Työntökappale ER Säätöpainike Jousi ER Harjan moottori, 230/240 V, 175 W 114a 05141S Hiiliharjapari Moottorin hihnapyörä Nro Tuotenro Nimi Hihna ER Kääntönivel ER Kääntönivelen johdinsarja ja mikrokytkin hg Kääntönivelen suojus ER Kääntönivelen tuki, oikea ER Kääntönivelen tuki, vasen Säätövipu Lattajousi Kiinnike ER Harjan hihnapyörä ER Painettu piirilevy, 230 V, 175 W ER Harjakokoonpano Harjalista ER Laakerilohko, vasen ER Laakerilohko, oikea ER Harjarullan vapautin Nro Tuotenro Nimi 131a 20121ER Jousi hg Tukivipu ja jousi Palautusjousi boCF Harjaosan suojus ER Sivulevy ER Ruuvi 4 x ER Ruuvi 4 x ER Ruuvi 4 x ER Ruuvi 4 x ER Ruuvi 3,9 x ER Puhdistusluukku ER Akselinsäätövipu ER Kiinnityskorkki

10

11 Cleanfix Reinigungssysteme AG Stettenstrasse Henau-Uzwil, Switzerland Puhelin: Faksi: Vaatimustenmukaisuusvakuutus (CE-merkintä) Vakuutamme, että alla kuvatut laitteet täyttävät muotoilultaan ja rakenteeltaan seuraavien EU-direktiivien terveys- ja turvallisuusvaatimukset: 1. Konedirektiivi Koneita ja direktiivin 95/16/EY muuttamista koskeva EUROOPAN PARLAMENTIN JA NEUVOSTON DIREKTIIVI 2006/42/EY, joka annettiin Sähkömagneettista yhteensopivuutta koskeva direktiivi Jäsenvaltioiden sähkömagneettista yhteensopivuutta koskevia lakeja koskeva EUROOPAN PARLAMENTIN JA NEUVOSTON DIREKTIIVI 2004/108/EY, joka annettiin ja joka kumoaa direktiivin 89/336/ETY. 3. RoHS-direktiivi EUROOPAN PARLAMENTIN JA NEUVOSTON DIREKTIIVI 2011/65/EU, joka annettiin ja joka rajoittaa tiettyjen vaarallisten aineiden käyttöä elektronisissa ja sähkölaitteissa. Tämä vaatimustenmukaisuusvakuutus ei koske laitteita, joihin on tehty valtuuttamattomia muutoksia. Tyyppi: Cleanfix BS 360C Sovellettavat standardit EN : AI: 2009 SFS-EN 550l4-2: korjaus: l997 + Al: A2: 2008 SFS-EN : Al: A2: 2009 SFS-EN : 2008 SFS-EN 62233: 2008, SFS-EN 62233: 2008 SFS-EN : 2012 SFS-EN : 2010 käännös saksankielisestä alkuperäisestä tehdystä englanninkielisestä käännöksestä Henau,

12 Cleanfix Reinigungssysteme AG Stettenstrasse 15, CH-9247 Henau-Uzwil Puhelin: Faksi Internet: Cleanfix Cleanfix Cleanfix Reinigungssysteme AG Reinigungssysteme GmbH Reinigungssysteme GmbH Utzendorfstr. 39 Am Weiher 2 Leonhard-Kluftinger-Str. 2 CH-3425 Koppingen / BE, Switzerland D Langenselbold, Germany D Kaufbeuren, Germany Puhelin: Puhelin: Puhelin: Faksi: Faksi: +49(0) Faksi: Cleanfix Cleanfix Cleanfix Reinigungssysteme GmbH Reinigungssysteme GmbH Reinigungssysteme GmbH Golternstr. 24 Buchenstr. 11 Dr. Hans-Lechner-Str. 507 D Hannover, Germany D Sulz a.n., Germany A-5071 Wals-Siezenheim, Austria Puhelin: Puhelin: Puhelin: Faksi: Faksi: Faksi: KiiltoClean Oy:n keskushuolto puh /2014/TL/JM
