1 Rakenteet
2 Sisältö SIVU Valmistautumisohje, yläpohjat Kehäristikko Onteloiden teko pulpettiristikkoon/ristikkopalkkiin 5 Seinäeristämisessä huomioitava 6 Seinä 7 Anna hyvä elämä talollesi ja perheellesi Alapohja 8 Yläpohja Normaaliristikko 9 Pääty/hirsiseinä 0 Vino yläpohja Kehäristikko/huopakate Kehäristikko/aluskate Palkkiyläpohjaontelo Tuulensuojalevy Tuulensuojakangas/aluskate Päätyrakenne Kehäristikko ja palkkiyläpohja 5 -kerrospuurunko Hyvä elämä on lämmintä ja turvallista. Luonnon tuottamalla kuidulla eristäminen antaa talollesi ja perheellesi olosuhteet, jota ympäröi hyvä elämä. Lämmin Ekovilla on puukuitua. Se tulee luonnosta ja siirtää sen ikiaikaiset ja parhaiksi havaitut ominai suudet osaksi taloasi ja perheesi elämää. Hyvän elämän perustat ovat aina olleet lähellä luontoa. Ekovilla siirtää ne suoraan kotiisi. Olemme hyvän asumisen asiantuntija. Ekovilla on myös enemmän kuin eriste. Se on mahdollisuus tehdä työtä hyvän elämän rakennusaineiden ja kestävän eristämisen puolesta. Mielestämme hyvä elämä on lämmin ja vihreä. Seinä/välipohja/yläpohja 6 Lisäeristäminen 7 Ekovilla. Lämmin vihreä.
3 SIVU Ekovilla millit Eristevahvuudet eri vaatimustasoilla 8 Itseasennusohje 9 Itseasennusohje 0 Teräspiipun läpivienti Lämmin Ekovilla tekee talostasi lämpimän. Lämmin tarkoittaa myös paljon muutakin kuin lämpöasteita. Talosi pitää olla lämmin oikealla tavalla. Ekovillan lämmin tarkoittaa lämpimän asumisen ja elämisen kokonaisuutta, se tarjoaa hyvää elämää talollesi ja perheellesi. Ekovilla on lämmin monin eri tavoin, mitkä yhdessä tekevät kodin, jossa on hyvä elää. Ekovillalevy Leikkausohje Ilmatiiviys Yleisohje Ilmansulun työvaiheet rankarakenteessa Hirsirakennuksen alapohja 5 Kehäristikko 6 Alapaarteen läpivienti avoimeen tilaan 7 Yläpohja/välipohja/hirsiseinä 8 Hirsipääty/yläpohja 9 Kaksikerroksisen rakennuksen välipohja 0 Ilmatiiviystuotteet Höyryn-/ilmansulun läpivienti Hengittävä Talollasi on oma elämä aivan kuten sen asukkaillakin. Elääksemme meidän on hengitettävä. Puukuitu antaa talosi rakenteiden hengittää tavalla, joka tasaa sisäilman kosteuden vaihteluita luonnon omalla menetelmällä. Hengittävä talo kertoo turvallisuudesta ja hyvästä olosta. Siksi eristevalinta on yksi rakentamisen tärkeimmistä päätöksistä. Ekologinen Ekovillan lämmin tulee suoraan luonnosta. Kun eristät talosi metsän tuottamalla kierrätetyllä puukuidulla, talosi eriste sitoo siinä olevan hiilen käyttöiäkseen itseensä. Puukuidun voi myös käyttää uudelleen eristeenä tai palauttaa sen takaisin luontoon. Hyvä elämä Lämpö, turvallisuus ja ekologisuus ovat hyvän elämän rakennusaineita, joita Ekovilla pyrkii edistämään omalla toiminnallaan. Haluamme olla mukana rakentamassa elämästä hyvää ympäristön edut huomioiden. Ekovilla on tehnyt työtä hyvän elämän rakennusaineiden puolesta jo vuosikymmeniä. Olemme ylpeitä, että voimme tarjota hyvän tuotteen lisäksi mahdollisuuden myös hyvään elämään. Mielestämme hyvä elämä on lämmin ja vihreä.

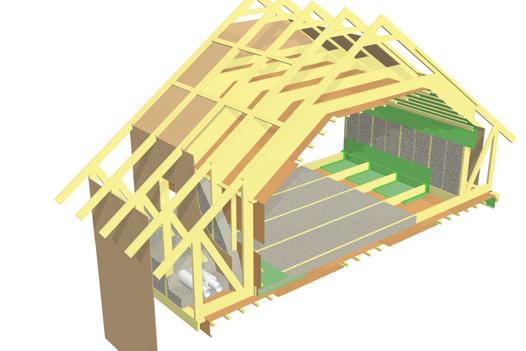

4 Valmistautumisohje Kehäristikko EKOVILLA-ERISTEEN PUHALLUSASENNUS vähintään 800 mm Asenna tuulensuojalevy tai levyvilla konttaustilan päätyihin ilmavirtausten estämiseksi. Tukilauta tuulensuojalevyn jatkosten kohdalle. Tuulensuojalevy 50 mm eristepinnan yläpuolelle. 50 mm Huomioi konttaustilaan pääsy Ekovilla-eristeen puhallusasennuksen tekee valtuutettu Ekovilla palveluyrittäjä. Vinon yläpohjan eristys pyritään tekemään yläkolmion kautta (konttaustilaan pääsy aukosta). Varmista riittävä konttaustila, korkeus > 800 mm. Mikäli riittävää konttaustilaa ei ole, puhallus tehdään altapäin ilmansulun läpi. (Katso sivu ) KOTELORAKENTEEN VALMIUS ENNEN PUHALTAMISTA Jos päädyssä ei ole luukkua laita reijitetty levy kuvan mukaan. Tuulensuojalevyt asennettu Stoppareilla erotetaan ontelo ja seinäpuhallus Sivuseinien pystyosien eristykset tai stopparit asennettuina. Ilmansulun läpiviennit tiivistetty huolellisesti. Ilmansulun jatkoksissa riittävä limitys 00 mm + teippaus. Tuulensuojalevy asennettu ja tuettu jatkokohdissa tukilaudalla. Ilmansulku ja alapuolinen koolaus asennettu. Savuhormin palovilla asennettu asiakkaan toimesta. Kaikki yläpohjaan tulevat LVIS-asennukset tehty. IV-putki ontelon alapintaan, vähintään 00 mm >00 mm palkista ja eristämättä, muualla olevat IV-putket eristetty etukäteen. Sivutilan yläpohjaeriste puhalletaan samalla käynnillä. Varmista pääsy sivutilaan. Tee tarvittaessa aukko joka kolmanteen ristikkoväliin. Asenna levyvilla IV- putkien alle paarteiden väliin. Ontelot suljettava toisiinsa nähden Huomioi limityksen järjestys, limitys vähintään 00 mm. Tukilauta seinäosalle kun ristikoiden väli on yli 600 mm. Ilmansulku seinään asennetaan pystyseinän eristämisen jälkeen, lattian alle metrin leveydeltä.

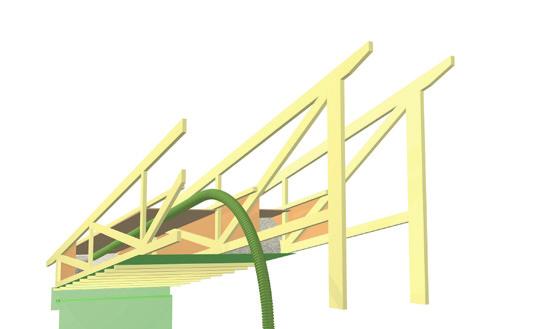

5 Valmistautumisohje Onteloiden teko pulpettiristikkoon/ristikkopalkkiin ENNEN EKOVILLA-PUHALLUSERISTEEN ASENNUSTA HUOMIOITAVAA Toimitukseen sisältyy käyntikerta, mikä on huomioitava työjärjestyksessä. Sovi asennusaika Ekovilla-palveluyrittäjän kanssa vähintään viikkoa ennen toimitusta. Varmista asennusauton pääseminen asennuskohteen lähelle. Etäisyys rakennuksesta n. 0 m. Työmaalla on voimavirta (x6 A). Käytettävissä on asianmukaiset ja työturvalliset telineet. Asiakas tai asiakkaan edustaja on paikalla asennusyksikön saapuessa. Ilmansulkupaperit laitetaan jokaiseen ristikkoon samalle puolen ristikkoa Koolausrimat 8x8 Tuulensuojalevy 000 mm EKOVILLA-PALVELUYRITTÄJÄSTÄ RIIPPUMATTOMAT VELOITUKSET Turhasta käynnistä Ekovilla-palveluyrittäjä veloittaa asiakkaalta 00 /käynti (+ alv). Asennusryhmän odotusajasta, telineiden teosta ja muusta varsinaiseen asennustyöhön kuulumattomasta työstä yrittäjä veloittaa asiakkaalta 95 /h (+ alv). 5 TEITÄ PALVELEVAN EKOVILLA- PALVELUYRITTÄJÄN YHTEYSTIEDOT Ekovilla-palveluyrittäjäsi yhteystiedot löytyvät osoitteesta: Muista soittaa palveluyrittäjällesi ja sopia tarkka asennusaika vähintään viikkoa ennen toivottua asennusajankohtaa! Ilmansulku Teippaus Alapuolinen koolaus Ontelot Ekovillapuhalluseristeelle. Asenna ristikoiden kylkeen ilmansulkupaperikaistat n. 0 cm yli eristevahvuuden.. Puhalluksen kannalta on tärkeää, että kaikki paperit ovat samalla puolen ristikkoja.. Rakenna ontelo ristikon matalaan osaan jossa ryömintätila on alle metrin.. Asenna koolausrimat eristetilan mukaiseen korkeuteen ristikoiden kylkeen. Ontelot suljettava toisiinsa nähden 5. Asenna tuulensuojalevyt koolausten alapuolelle paperiin kiinni, lovea levyä ristikon kohdalta. 6. Tue tuulensuojalevyt yläpuolelta tukilaudoilla 00 mm välein ja levyn jatkoksen kohdalta. Vapaasti puhallettu, kaltevuus max. : 7. Asenna höyrynsulku ja ristikoiden alapuolinen koolaus, ilmansulun jatkoksissa limitys 00 mm ja teippaus. Jos onteloita ei ole tehty ohjeen mukaisesti, asennustöiden vaikeutumisesta tulee lisäkustannuksia asiakkaalle, eikä Ekovilla takaa rakenteiden toimivuutta.

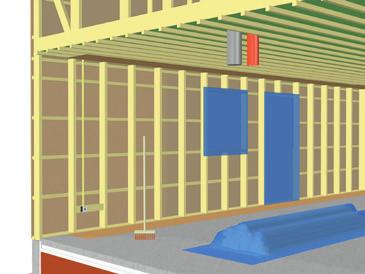

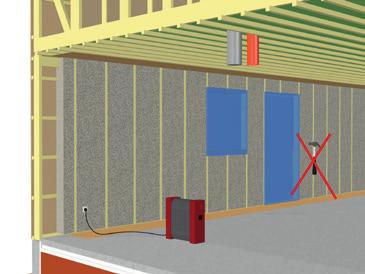

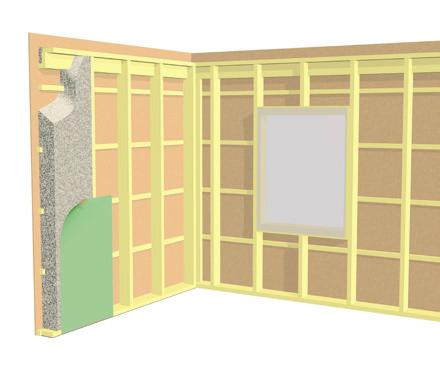

6 Seinäeristämisessä huomioitava! ENNEN SEINÄERISTÄMISTÄ Suojaa ikkunat, ovet ja panelipinnat asennuskohteiden vieriltä. Puhdista lattia noin metrin etäisyydeltä seinästä. Suojaa mahdollisesti sisälle jäävät rakennustarvikkeet. Varmista, että eristettävän seinän mahdolliset sähkörasiat yms. on asennettu. Kylminä aikoina varmista, että lämpötila asennustilassa on vähintään +5 C. - Lämpötila nostetaan noin vuorokautta aikaisemmin Suojaa! SEINÄERISTÄMISEN JÄLKEEN Siivoa! Anna seinän kuivua vuorokautta. Huolehdi ilman vaihtumisesta ja tuuletuksesta. Huolehdi riittävästä lämmityksestä, joko uuneilla tai tilapäisillä lämmittimillä. Kun eriste on kuivunut noin / vahvuudesta, voidaan ilmansulku asentaa. 6 Älä tärisytä! Tuuleta! Lämmitä!

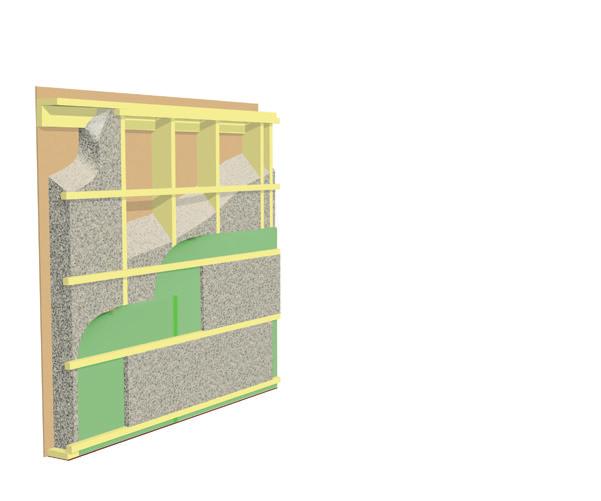

7 VAAKAKOOLAUS ULKOPUOLELLA Seinä Ulkoseinä valmiina EKOVILLA-ruiskueristämistä varten. Rossipohjalattiassa lattiapalkit ja alapohjan tuulensuojalevy asennettuna. Huomaa syrjällään olevan yläjuoksun sijainti. 5 Nurkassa tila suuttimelle väh. 50 mm Asenna pystykapula ristikoiden kohdalle tuulensuojalevyn kiinnittämistä ja yläpohjavillan puhallusta varten. Asenna syrjällään olevan yläjuoksun ja ikkunapalkin väliin Ekovillalevy. 7 ALAJUOKSUN TIIVISTÄMINEN Jos yläjuoksun tukipalkki on asennettu runkotolppien sisäpintaan, eristä palkin ja tuulensuojalevyn välinen tila Ekovillalevyllä ennen puhalluseristystä. Tiivistekaista Huopakaista Ekovilla Ekovilla-eriste Tuulileijona mm / Runkoleijona 5 mm Ekovillalevy 5 Tiivistekaista Tiivistä mahdolliset läpimenot huolellisesti Ekovilla X läpivienneillä. Aukot suojataan rungon sisäpinnan tasoon. Suojaa mahdolliset kattopanelit m seinästä. Runkotolppien väli vähintään 00 mm, max. 600 mm. Huolehdi tuulensuojan tiiveydestä nurkassa.

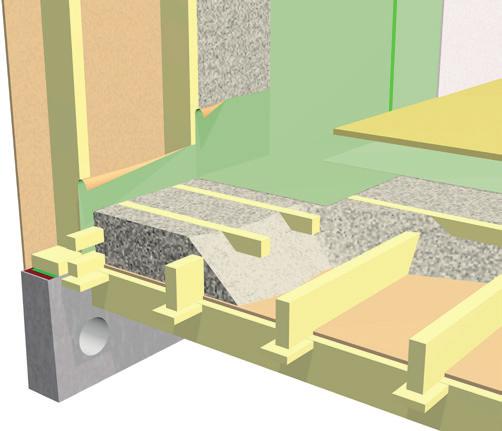

8 ALAPOHJAN JA SEINÄN LIITTYMÄ Alapohja Betonilattia 8 Koolattu lattia Ekovilla Ekovilla-eriste Runkoleijona 5 mm Tiivistekaista Seinän ja lattian eristäminen voidaan suorittaa samalla käynnillä.
9 NORMAALIRISTIKKO/SAKSIRISTIKKO Yläpohja Normaaliristikko Tuuliohjainpahvi Tukirima Tuuliohjainpahvi Vapaasti puhallettu, kaltevuus max. : Kiinnitä nitojalla 5 PERIAATEPIIRROS ONTELOSTA 9 Jätä vähintään 00 mm:n tila puhallusputkelle. Tukirima Ontelo puhalletaan yläpohjan eristämisen yhteydessä tiiveyteen säkkiä/m. NORMAALI- RISTIKKO SAKSIRISTIKKO Varmista, että ilmansulkupaperi menee yhtenäisenä. Ekovilla Ekovilla-eriste Tuuliohjainpahvi Runkoleijona 5 mm 5 Iv-kanavaeriste Ilmansulun limitys 00 mm + teippaus Teippaa ilmansulku huolellisesti ja tiivistä läpiviennit Ekovilla X läpiviennillä.

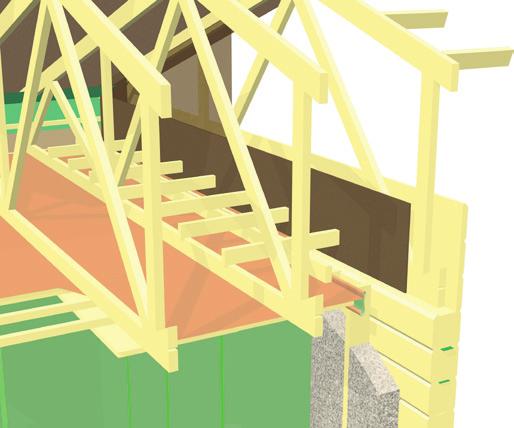

10 ERISTE HIRSISEINÄN SISÄPUOLELLA Yläpohja Pääty/hirsiseinä Laskeutumisvara; jätä paperi pussille. Seinän ruiskuttamisen jälkeen voidaan heti puhaltaa yläpohja samalla käynnillä. Huomioi hirsiseinän laskeutuminen; laita paperi pussille. Limitä lopuksi seinän ja yläpohjan ilmansulkupaperit seinäverhouksen alle. 0 ERISTE HIRSISEINÄN ULKOPUOLELLA Laskeutumisvara Runkotolppa Tuulensuojalevy Koolaus Ulkoverhous Seinäeriste ruiskutetaan ensin. Yläpohjaeriste puhalletaan tuulensuoja -levyn asennuksen jälkeen. Ekovilla Ekovilla-eriste Tuulileijona mm Tiivistekaista Tiivistä mahdolliset läpimenot huolellisesti Ekovilla X läpivienneillä.

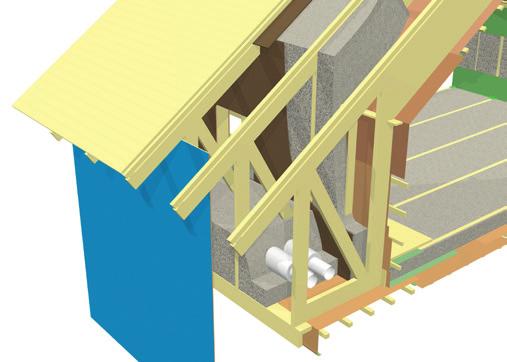

11 PYSTYOSAN KOOLAUS SEINÄN RUISKUTUSTA VARTEN Tukilauta Vino yläpohja Tuuletusväli rakennesuunnitelmien mukaan. Kehäristikko/huopakate Ontelot suljettava toisiinsa nähden Kun ristikoiden väli on yli 600 mm, asennetaan 9 x 00 lauta pystypaarteiden väliin, samaan tasoon sisäpinnan kanssa. Ilmansulku ristikoiden väliin asennetaan ennen eristämistä, seinälle nouseva osa käännetään alas seinäeristämisen tieltä. Sivutilan yläpohjaeriste puhalletaan samalla käynnillä. Varmista pääsy sivutilaan. Tee tarvittaessa aukko joka kolmanteen ristikkoväliin. PERIAATEPIIRROS RUISKUTUS/PUHALLUS Pystyosa ruiskutetaan ja vino-ontelo puhalletaan. PUHALLUSONTELO Seinä koolaus-/ristikkoväli min 00 mm., max 00 mm. Huomioi limityksen järjestys, limitys 00 mm. Asenna levyvilla IV- putkien alle paarteiden väliin. Jätä ilmansulkupaperi kiinnittämättä pystyosan puhaltamista varten. On te lo pu hal lus vaih to eh dos sa il man sul ku pa perit asen ne taan en nen eris teen pu hal lusta. Tiivistä mahdolliset läpimenot huolellisesti Ekovilla X läpivienneillä. Tuulensuojalevy alas asti. Tukirima Tuulensuojalevy alas asti. Ekovilla Ekovilla-eriste Tuulileijona mm Runkoleijona 5 mm
12 TUULENSUOJALEVYN ASENNUS JA PYSTYOSAN KOOLAUS SEINÄN RUISKUERISTÄMISTÄ VARTEN Tuulensuojalevyn asennusrimat 50 x 50 ristikoiden kylkeen. Tukilauta Tuulensuojalevy eristetila Vino yläpohja Kehäristikko/aluskate 9 x 00 lauta, sisäpinnat samaan tasoon. Ilmansulku ristikoiden väliin asennetaan ennen eristämistä, seinälle nouseva osa käännetään alas seinäeristämisen tieltä. PERIAATEPIIRROS Pystyosa voidaan joko ruiskuttaa tai puhaltaa (katso kuva edelliseltä sivulta). kalteva osa puhalletaan. Aluskate Korokerima Kattoruoteet Tippapelti Huomioi limityksen järjestys, limitys 00 mm. Tuuletus Aluskate räystäälle asti Aluskatteen valumaaukko ja tippapelti Tuulensuojalevy alas asti Tuuletusväli yli 50 mm Ontelot suljettava toisiinsa nähden Ekovilla Ekovilla-eriste Tuulileijona mm Runkoleijona 5 mm Asenna levyvilla IV- putkien alle paarteiden väliin. Tämä il man sul ku pa peri asennetaan seinäe risteen asen nuk sen jälkeen. Tiivistä mahdolliset läpimenot huolellisesti Ekovilla X läpivienneillä. Ristikoiden alapaarteiden vä liin tuleva il man sul ku pa peri asen netaan ennen eris teen asen nus ta. Seinäl le nou se va osa kään netään sei näe ris teen ruis ku tuk sen ajaksi ala paar tei den päälle ja huom! Suojataan esim. levyllä.
13 ONTELON PUHALLUS ALTAPÄIN Palkkiyläpohjaontelo Tuulensuojalevy Asenna tuulensuojalevyt villaontelon katoksi. TUULETUSHARJA x 00 Asentaja tekee puhallusreiän. ONTELO KURKIHIRSIRAKENTEESSA Tuulensuojalevy ulotetaan molemmilta lappeilta harjalle asti. Ontelot suljettava toisiinsa nähden Huomioi limityksen järjestys, limitys vähintään 00 mm Asentaja tekee puhallusreiän. ONTELO KURKIHIRSIRAKENTEESSA Tukirima 50 x Tuulensuojalevyn palat 5 Palkkien väli vähintään 50 mm. Puhallusreiän paikkaaminen Ekovilla Ekovilla-eriste Tuulileijona mm Runkoleijona 5 mm 5 Ekovillalevy Tiivistä mahdolliset läpimenot huolellisesti Ekovilla X läpivien- Jos seinä on ristikoolattu, asenna levyvilla kattopalkkien kohdalle.

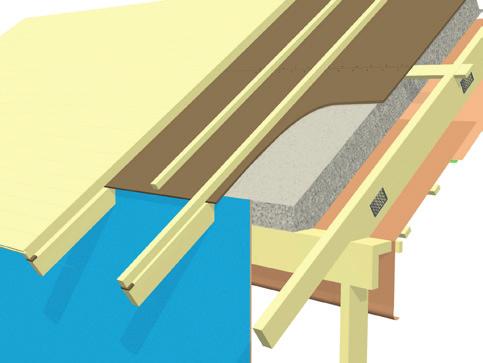

14 TUULETUSVÄLIRIMAT Palkkien väli alle 900 mm Palkkiyläpohjaontelo Tuulensuojakangas/aluskate Tuuletusvälirima kpl tuuletusvälirima + 0 mm Palkkien välissä 0 mm paksumpi tuuletusvälirima. Sijoita pyöristetty riman alapää n. 50 mm tuulensuojalevyn yläpuolelle. Palkkien väli yli 900 mm Tuuletusvälirima palkin kohdalla Kattoruoteet Tuuletusvälirima kpl tuuletusvälirima+ 0 mm Tippapelti PERIAATEPIIRROS ONTELOSTA Tuulensuojakangas Tippapelti Huomioi ilmansulkupaperin limityksen järjestys, limitys vähintään 00 mm. Tuuletusväli PUHALLUS ALTAPÄIN Tuulensuojakangas kiinnitetään tuulensuojalevyyn. Huomioitavaa: ilmansulkupaperin on oltava tarkoitukseen suunniteltu. Ontelot suljettava toisiinsa nähden Jos ryömintätila ei ole riittävä (väh. 800 mm), puhallus suoritetaan altapäin ilmansulun läpi. Tuulensuojakankaan asennus valmistajan ohjeen mukaan. Vähemmän kuin 800 mm Ekovilla Ekovilla-eriste Tuulensuoja/aluskate Runkoleijona 5 mm Asenna puolen vuodan levyinen aluskatekaista ulkoseinän kohdalle niin että osa taittuu tuulensuojalevyn sisäpintaan. kiinnitä nitojalla.
15 HIRSIPANEELIVERHOUS Päätyrakenne Kehäristikko ja palkkiyläpohja Seinän yläosaan jäävä ontelo eristetään ekovillalevyllä. Seinän yläosaan jäävä ontelo eristetään ekovillalevyllä. 5 NORMAALI RANKARAKENNE Ekovilla Ekovilla-eriste Ekovillalevy Tuulileijona mm / Runkoleijona 5 mm

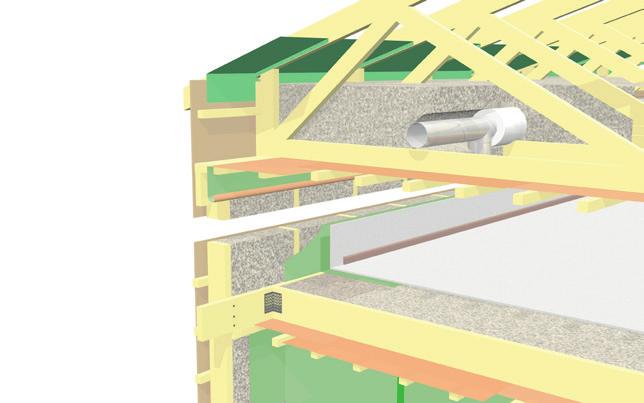

16 PLATFORM -Kerros puurunko Seinä/välipohja/yläpohja Tuuliohjainpahvi Kiinnitä nitojalla Laita tiivistekaistat kaikkien ulkoseinille tulevien alajuoksujen alle sekä kaikkien yhteen liitettävien vaakapalkkien väleihin. Teippaa tuulensuojalevyjen saumat. jätä lattian keskiosa levyttämättä niin, että aukkojen kautta voidaan puhaltaa eriste alapohjaan ja välipohjaan. Ulkoseinästä 0,5 metrin matkalla eristeen tiheys yli 60 kg/m. Ekovilla Ekovilla-eriste Tuulileijona mm / Runkoleijona 5 mm Tiivistekaista 5 Havuvanerilevy 6 Iv-kanavaeriste Tiivistä mahdolliset läpimenot huolellisesti Ekovilla X läpivienneillä.

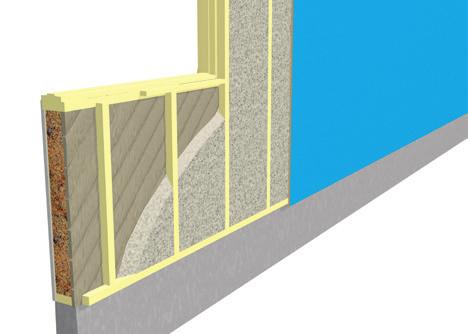

17 VALMISTELUT ENNEN RUISKUTUSTA Lisäeristäminen Eristeen stopparirima Eristeen lämpimälle puolelle asennetaan ilmansulku. Huomioi limityksen järjestys, limitys vähintään 00 mm. Tuulenohjain Tarkista palovillan korkeus Kiinnitysrimat n. 50 mm yli tulevan villan pinnan Lisäeristys Tee valmiiksi kattotuolien väliin menevä levy + kiinnitysrimat. Vanhaeristys Rimat 50 x 50 mm rimojen väli voi vaihdella, maksimiväli 600 mm keskeltä keskelle. Eristeen stopparirima 7 Seinä voidaan samalla oikaista RUISKUTETTAVA EKOVILLA TÄYTTÄÄ VINOUMAT, HALKEAMAT, RAOT JA KOLOT Ekovilla-eriste täyttää kertaruiskutuksella lautojen välit, paksuuserot sekä seinän oikaisuista johtuvat villavahvennukset että hirsien välit ja halkeamat. Erillistä tilkitsemistä ei tarvita. Ekovilla muodostaa vanhan rakenteen kanssa yhtenäisen eristekerroksen. Vanha hirsi Ekovilla Ekovilla- eriste Runkoleijona 5 mm Tuulensuojalevyt voidaan kiinnittää ruuvaamalla heti eristeen ruiskutuksen jälkeen. Rimat 50 x 50 mm rimojen väli voi vaihdella, maksimiväli 600 mm keskeltä keskelle.
18 * Loma-asuntoa, johon on suunniteltu kokovuotiseen käyttöön tarkoitettu lämmitysjärjestelmä, koskevat vain vaipan lämpöhäviön vaatimukset. Vaipan lämpöhäviö saa olla enintään yhtä suuri kuin taulukossa olevilla vertailuarvoilla laskettu lämpöhäviö. Tuulensuoja Runkoleijona 5 mm Runkoleijona 5 mm Runkoleijona 5 mm Eriste Ekovilla 90 mm Ekovilla 00 mm Ekovilla 75 mm Ilmansulku Ekovilla ilmansulku Ekovilla ilmansulku Ekovilla ilmansulku Sisäpuolinen rakenne Lattialauta 8 mm Lattialauta 8 mm Lattialauta 8 mm U-arvo W/m K 0,09 0, 0,5 Lämmin tila Puolilämmin tila Loma-asunto* Alapohja, ulkoilmaan rajoittuva Tuulensuoja Runkoleijona 5 mm Tuulileijona mm Runkoleijona 5 mm Tuuletusaukkojen määrä enintään 0,8 % alapohjan alasta. Eriste Ekovilla 50 mm Ekovilla 50 mm Ekovilla 00 mm Ilmansulku Ekovilla ilmansulku Ekovilla ilmansulku Ekovilla ilmansulku Sisäpuolinen rakenne Lattialauta 8 mm Lattialauta 8 mm Lattialauta 8 mm U-arvo W/m K 0,7 0,6 0,9 Lämmin tila Puolilämmin tila Loma-asunto* Alapohja, ryömintätilaan rajoittuva ALAPOHJA Sisäpuolinen rakenne Kipsilevy mm Paneeliverhous 5 mm Kipsilevy mm Vaakakoolaus Ekovillalevy 8 mm Ilmansulku Ekovilla ilmansulku Ekovilla ilmansulku Ekovilla ilmansulku Eriste Ekovilla 98 mm Ekovillalevy 50 mm Ekovillalevy 50 mm Tuulensuoja Tuulileijona mm Tuulileijona mm Runkoleijona 5 mm U-arvo W/m K 0,7 0,6 0, Lämmin tila Puolilämmin tila Loma-asunto* ULKOSEINÄ Sisäpuolinen rakenne Koolaus ja kipsilevy mm Koolaus ja puupaneeli 5 mm Koolaus ja kipsilevy mm Ilmansulku Ekovilla ilmansulku Ekovilla ilmansulku Ekovilla ilmansulku Eriste Ekovilla 90 mm Ekovilla 00 mm Ekovilla 00 mm Tuulensuoja Tuulileijona mm Runkoleijona 5 mm Tuulileijona mm U-arvo W/m K 0,09 0, 0,5 Lämmin tila Puolilämmin tila Loma-asunto* Onteloyläpohja puhalluseristeellä Sisäpuolinen rakenne Koolaus ja kipsilevy mm Koolaus ja puupaneeli 5 mm Koolaus ja kipsilevy mm Ilmansulku Ekovilla ilmansulku Ekovilla ilmansulku Ekovilla ilmansulku Eriste Ekovilla 0 mm Ekovilla 65 mm Ekovilla 50 mm U-arvo W/m K 0,09 0, 0,5 Lämmin tila Puolilämmin tila Loma-asunto* Yläpohja puhalluseristeellä YLÄPOHJA U-arvot laskettu standardin SFS-EN ISO 696 mukaan. Ekovilla-millit Esimerkkirakenteita eri U-arvoilla 8
19 KÄTEVÄSTI ITSE ASENTAEN Itseasennusohje Ekovilla-eriste on helppo asentaa myös itse yläpohjaan, seiniin ja lattiaan. Puukuitueristettä on myös mukava käsitellä. Ekovilla-myyjältäsi saat vuokralle puhalluskoneen, jolla työ käy näppärästi. Eriste on eko-pakattu noin viidenteen osaan tilavuudestaan, joten suurikin määrä eristettä kulkee puhalluskoneen kanssa mukavasti henkilöauton peräkärryssä. Esimerkiksi 0 sentin lisäeristeen puhaltaminen yläpohjaan käy hetkessä ja eriste maksaa itsensä nopeasti takaisin pienentyneinä lämmityskuluina ja lisääntyneenä asumismukavuutena. Ekovilla eristäjä säästää aina myös luontoa ja hillitsee osaltaan ilmastonmuutosta. Yläpohjan vapaapuhallus Puhallustyön suorittaminen:. Aloita työ etäisimmästä nurkasta, lopeta sisään menoaukolle. Mittatikku: Haluttu paksuus + painumavara, n. 0%. esim. 0 cm + 6 cm = 6 cm Puhalluskoneen säätö: Ekovillan tulee lentää puhallusletkusta 0,5 - m, Ekovillaa pitää tulla letkun täydeltä Seinän tuulensuojalevyn tulee nousta eristyksen yläpuolelle. Tuuliohjainpahvit asennettuna. 9 MENEKIT EKOVILLA IA Yläpohja - säkkiä/m Vino-ontelo - säkkiä/m Alapohja - säkkiä/m Pystyontelo -5 säkkiä/m (Esim. yläpohjaan 00 mm vahvuudella,5 säkkiä/m ) Vino-ontelon puhallus Puhallustyön suorittaminen:. Työnnä puhallusputki ontelon pohjalle, nosta n. 0 cm, aloita puhallus.. Pidä letku ontelon keskellä. kun villan meno lähes pysähtyy, nosta letkua n. 0 cm, jolloin villaa jälleen menee.. Toista edellinen menettely, kunnes ontelo on kokonaan eristetty. Puhalluskoneen säätö: Ekovillaa tulee lentää,5 - m puhallusletkusta ja sitä pitää tulla puolet vapaan puhalluksen määrästä. Asenna puuttuvat tuulensuojalevyt puhalluksen jälkeen. Muodosta eristyskerroksen vahvuinen ontelo erillisen rakennusohjeen mukaisesti.
20 YLEISTÄ ITSEASENNUKSESSA Itseasennusohje Käytä asennustyön aikana vähintään P-luokan hengityssuojainta. Noudata puhalluskoneen käyttöohjeita. Soveltuu myös lisäeristykseen. Tarkista hormin paloeristys Katso metallihormin paloeristäminen seuraavalta sivulta Vesikatteen ja tuulensuojalevyn väliin tulee jäädä tuuletusrako vähintään 0 mm. Ilmastointiputkien vaakaosat voidaan peittää Ekovillalla, pystyosat putkieristeillä. Virta 6 ampeeria. virtajohto x,5 mm. Seinän puhalluseristäminen Puhallustyön suorittaminen:. Laske puhallusletku aivan seinäontelon alareunaan, nosta 0 cm, aloita puhallus.. Kun villan meno lähes pysähtyy, nosta letkua n. 0 cm, jolloin villaa jälleen menee.. Toista tämä menettely kunnes koko ontelo on täytetty. Puhalluskoneen sääto: säädä puhalluskoneen ilmanpaine maksimiin. Ekovillan tulee Varmista pääsy puhallusletkulla kaikkiin pystyonteloihin joko yläkautta tai tekemällä aukot seinän tuulensuojalevyyn, myös ikkunoiden alustat. Pidä ontelon yläreunassa estettä jottei villa pääse pursuamaan pois ontelosta. Tiukkaa tarvittaessa ontelon yläreuna käsin. lentää letkunpäästä - m, ja sitä tulee tulla noin puolet EKOVILLA PURU vapaan puhalluksen määrästä Yläpohja Aloita eristäminen etäisimmästä nurkasta ja lopeta sisäänmenoaukolle. Levitä eriste tasaisesti esimerkiksi levyn kaistalla. Menekki: n. säkkiä/m Alapohjan eristys Avokoolaus:. Puhalla eriste reuna alueille (noin m ulkoseinistä) 50% yli koolauksen yläreunan, muualle noin 0% yli koolauk- sen yläreunan.. Paina eriste koolauksen tasoon, esim. levyn kaistalla.. Puhdista koolinkien selät. Puhalluskoneen säätö: Ekovillan tulee lentää puhallusletkusta 0,5 - m, ekovillaa pitää tulla letkun täydeltä. avokoolaus 0 Avokoolaus Levitä eristettä reuna-alueille noin m ulkoseinistä 50 % yli koolauksen yläreunan korkeuden ja muualle noin 0 % enemmän kuin koolauksen yläreuna. Painele eriste samalle korkeudelle kuin koolauksen yläreuna. Puhdista koolauksen yläpinnat. Onteloasennus. Työnnä puhallusletku onteloon mahdollisimman pitkälle.. Aloita puhallus.. Kun villan meno lähes pysähtyy, vedä letkua noin 0 cm, jolloin villaa jälleen menee.. Toista menettely kunnes koko ontelo on eristetty. Menekki: n. 5 säkkiä/m 5. Pidä ontelon puhallusaukossa estettä, jottei villa pursua pois ontelosta. 6. Tiukkaa asennusaukon kohta tarvittaessa käsin. onteloasennus +50 % +0 % Puhalluskoneen säätö: Ekovillaa tulee lentää,5 - m puhallusletkusta ja sitä pitää tulla puolet vapaan puhalluksen määrästä.
21 Piippujen läpiviennit yläpohjassa Rakennustuoteteollisuus/Eristeteollisuus 5 6 Metallipiiput Paikalla muuratut piiput Harkkopiiput. Hormille johtava kulkusilta.. Puhallusaikainen suoja esim. kevytpeite. Poistettava ehdottomasti heti eristepuhalluksen jälkeen!. Galvanoitu suojaverkko (silmäkoko 0 x 0 mm) taivutettuna levyn reunojen yli, esim. nitomalla. Verkko nostetaan piipun ympärillä ylöspäin 00 mm ja sidotaan lopuksi galvanoidulla metallipannalla piipun ympärille. Näin varmistetaan tilan tuulettuvuus ja estetään pieneneläinten pääsy tuuletustilaan.. mm kipsilevy tai vastaava, korkeus vähintään 50 mm yli puhallusvillaeristeen. 5. A-luokan palovillaa, eristyspaksuus x 50 mm, ellei piipun valmistaja toisin ohjeista. 6. A- tai Asd0 -luokan palamaton eriste, paksuus 00 mm.. Hormille johtava kulkusilta.. A-luokan palovilla, x 50 mm tai valmistajan ohjeen mukaan. Palovilla 00 mm eristepinnan yli.. Poista puhallusvilla ja/tai roskat palovillan päältä Hormille johtava kulkusilta.. A-luokan palovilla, x 50 mm tai valmistajan ohjeen mukaan. Palovilla 00 mm eristepinnan yli.. Poista puhallusvilla ja/tai roskat palovillan päältä. Palkkiyläpohja Kipsilevy korkeus 700 mm Palovilla korkeus 00 mm Mineraalivilla korkeus 00 mm Huomioi ristikon sijainti piippuun nähden 5 Huomioi palkin sijainti piippuun nähden 6 Mineraalivilla väh 50 mm
22 Ekovillalevy Leikkausohje Ekovillalevyn Villapukki Kokoa Villapukki, aseta se omille jaloilleen ja tue seinää vasten. Aseta Ekovillalevy eristehyllylle ja paina ohjuri kevyesti eristettä vasten. Leikkaa Ekovillalevy sahausliikkeellä. Villapukin eristehyllyn voit kallistaa ja lukita haluttuun kulmaan, jolloin saat useita täsmälleen saman muotoisia paloja. Villapukin taustassa olevat mittaviivat helpottavat oikean kokoisten palojen leikkaamista. Levy Levy Leikkuualusta levystä tai pahvista Leikkuualustan voit tehdä helposti myös itse parista levynkappaleesta ja tolpanpätkistä. Laita se ikkuna- tai oviaukkoon. Voit myös käyttää tukevia pahvisia alustoja. Aseta Ekovillalevy eristehyllylle. Aseta sahan tai veitsen kärki taustassa olevaan aukkoon ja leikkaa eriste sahausliikkeellä. Halutessasi voit käyttää ohjurina esim. lautaa. Ekovillalevyä on saatavana hyvin varustetuista rakennustarvikeliikkeistä eri paksuuksina: Levyn koko (mm) eristemäärä/pakkaus paksuus leveys korkeus kpl/pkt m /pkt m /pkt 5 x 565 x 870 6,9 0,9 50 x 565 x 870 5,90 0,9 75 x 565 x 870 8,9 0,9 Leikkuualusta esim. kuormalavoista Leikkuualustana voit käyttää mitä tahansa tukevaa ja tasaisen alustan muodostavaa materiaalia. Jätä leikkuukohdan taakse vapaa tila terän liikkeelle. Käytä ohjurina esim. lautaa. Leikkaa oikeilla välineillä Ekovilla suosittelee leikkaamiseen Ekovillasahaa. Myös Ekovillaveitsellä (Fiskars) leikkaaminen onnistuu. Pidä saha tai veitsi terävänä esim. veitsenteroittimella. Mikäli joudut käyttämään voimaa leikkaamiseen, on terä tylsynyt. Teroita saha tai veitsi. 00 x 565 x 870 6,95 0,9 5 x 565 x 870 5,6 0, 50 x 565 x 870,97 0,9 Asennusvideot ja -ohjeet:
23 Ilmatiiviys Yleisohje ILMATIIVIS RAKENNE Yksi rakenteen toimivuuden edellytys on sen hyvä ilmatiiviys. Eriste suojataan lämpimältä puolelta -ilmansululla,joka asennetaan huolellisesti. Läpiviennit, liittymät ja nurkat asennetaan huolellisesti näitä ohjeita noudattaen. Ilmatiivis talo on Mukava ja turvallinen asua Energiataloudellinen Kestävä Ekovilla on kangasvahvisteinen ilmansulkupaperi puukuitueristeille. Sitä käytetään sisäpuolisena ilmansulkuna erityisesti hygroskooppisten eristeiden kanssa. Kuva. Kiinnitä ensin kokonainen ilmansulkupaperi (puolet seinälle ja lattiaan tai kattoon) yhden seinän mitalta lattianja katonrajaan. Kuva. Jatka samoin viereiselle seinälle. paperit menevät lattiassa ja katossa päällekkäin. Ekovilla X Reno on hengittävä ilmansulkupaperi perinnerakentamiseen sekä kesämökkeihin ohuiden eristerakenteiden ilmatiiviyden varmistamiseen. Ekovilla X tiivistysteippi on voimakasliimainen, verkkovahvistettu PE-teippi. Kuva. Kiinnitä seuraavaksi ilmansulkupaperi kaikkiin nurkkiin. Kuva. Nyt voit levittää ilmansulkupaperit lattiaan, seiniin ja kattoon eristystyön mukaisessa järjestyksessä. Huom. teippaus. Katso lisätietoja: Ekovilla Ekovilla-eriste
24 Ilmatiiviys Ilmansulun työvaiheet rankarakenteessa Alapohjan ja seinän liittymä. Yleiskuva rakenteesta; yläpohjan ilmansulut sekä alapohjan solumuovieriste asennettu (viimeinen kerros asentamatta).. Ulkoseinän ja alapohjan liittymään on asennettu ilmansulkukaista siten, että lattian eristeen päälle tulee kaistaa noin 600mm. Nurkka leikataan kuvan mukaan.. Ilmansulku taitetaan nurkkaan ja kiinnitetään lattian valun ajaksi niittaamalla seinään.. Ilmansulun suojaksi asennetaan 600 mm:n valukreppi valua varten. 5. Valukreppi taitetaan nurkan yli ja kiinnitetään niittaamalla. 6. Runkoa vasten asennetaan tukilauta valun ajaksi. Ylimmäinen eristekerros lattiaan asennettu. Ilmansulku jää kahden eristekerroksen väliin tiivistäen seinän ja alapohjan liitokseen. 7. Lattia valettuna. Valun kuivuttua kävelyä kestäväksi tukilauta poistetaan. 8. Mikäli seinäeristys tehdään puukuitueristeellä ruiskuttaen, käännetään ilmansulkukaista lattiaa vasten ja suojataan levyllä ruiskutuksen ajaksi. 9. Seinä eristettynä. Alapohjan ja seinän liittymän sekä yläpohjan ilmansulkukaista käännettynä seinälle. 0. Nurkkaan asennettu ehjä ilmansulkukaista.. Ilmansulut asennettuna. Kaikki saumat teipataan huolellisesti.. Seinät levytettynä. Valun ja seinälevyn välinen tila täytetään elastisella massalla.
25 Ilmatiiviys Hirsirakennuksen alapohja Maavarainen alapohja. Tiivistä massalla alajuoksun ja kosteuskatkon välinen rako; malli riippuu valmistajasta.. Kiinnitä ilmansulku niskoihin kiinni nitojalla. Huomioi että ilmansulku nousee seinälle riittävästi, muttei lopullisen lattialistan yläpuolelle.. Leikkaa ilmansulun nurkkataitos auki.. Tiivistä massalla ilmansulku sivuseinään seinähirteen Kiinnitä ilmansulku seinään niittaamalla ja varmenna liitos ohuella listalla tai hyvälaatuisella teipillä. 6. Huomioi, että valitsemasi lattialista peittää ilmansulun. Rossialapohja. Rossialapohjan tuulen-suojalevyn huolellinen asennus vaikuttaa suuresti koko rakenteen ilmatiiviyteen. Levy kiinnitetään alustaansa valmistajan ohjeen mukaan.. llmansulku asennetaan eristeen päälle ja taitetaan seinälle siten, että se peittyy lattiamateriaalin ja listan taakse (70 mm).. Nurkkataitos leikataan auki kuvan mukaan.. Tiivistysmassaa pursotetaan hirren ja paperin 5. Ilmansulun nurkkaliitoksen tiivistäminen. 6. Kiinnitä ilmansulku seinään niittaamalla ja väliin. Varo, että tiivistysmassa ei mene varmenna liitos ohuella listalla tai hyvälaatui- lattialistan yläpinnan tasalle. sella teipillä.
26 Ilmatiiviys Kehäristikko. Kiinnitä ilman/höyrynsulku nitojalla kehäristikon kaltevaan osaan. Ulota sulkua 500 mm seinille. Jätä seinien kohdalta kiinnittämättä.. Nurkan asennus: Leikkaa ilman/höyrynsulun nurkkataitos auki.. Taita ilman/höyrynsulku nurkkataitos seinälle.. Lisää seuraavat ilman/höyrynsulut ja kiinnitä ne nitojalla. Limitä kaistoja vähintään 00mm. Huomioi että päätyseinän höyryn/ ilmansulku on noin 500mm Varmista ilma/höyrynsulun tiiviys koolausrimoilla. Sulkujen limitys tulee koolauspuiden alle. Jätä seinät vapaaksi eristeiden asentamista varten. 6. Jätä sivuseinää vasten noin puolet (650 mm) ilman/höyrynsulun leveydestä. 7. Leikkaa noin 00 mm viilto sulun päätyseinän puoleiseen taitoskohtaan. 8. Leikkaa kolmio taitoksesta lähtien ja jatka viiltoa kehäristikon alapaarteen keskikohtaa pitkin. Käännä taitteet ylös kehäristikon alapaarteen sivujen mukaisesti. 9. Paina sulku alas välipohjan ilman/höyrynsulkua vasten. Käännä ilman/höyrynsulku alaspäin ja leikkaa nurkkakohta auki. 0. Käännä taitteet pois edestä ja pursota (esim. Sikaflex-FC+) taitoskohtiin.. Kiinnitä ilman/höyrynsulku nitojalla paikoilleen kehäristikon alapaarteisiin 0 mm:n välein sekä sivulautaan.. Eristeet asennettu. Varmista ilman/höyrynsulku nurkissa pitkittäiskaistaleella. Taita alapaarteiden päälle asennettavista ilma/höyrynsuluista puolet seinille.
27 Ilmatiiviys Alapaarteen läpivienti avoimeen tilaan. Taita puolet ilman/höyrynsulusta sivuseinää vasten ja puolet kattoristikoiden päälle. Jätä sulkua päätyseinälle noin 500 mm.. Viillä ilman/höyrynsulun taitteeseen kuvan mukainen kolmio ristikon alapaarteen kohdalle. Jatka viiltoa alapaarteen keskikohtaa pitkin.. Taita viilletyt kohdat ylös kuvan mukaisesti.. Käännä ilman/höurynsulku alas Taita ilman/höyrysulun osat pois edestä ja pursota tiivistemassaa alapaarteisiin. 6. Kiinnitä taitteet alapaarteisiin nitojalla 7. Leikkaa Ilman/höysynsulku kattoristikon alapintaa vasten. 8. Käännä Ilman/höyrynsulku katon suuntaiseksi. 9. Pursota tiivistemassaa taitoskohtiin. 0. Kiinnitä ilman/höyrynsulku ristikon alapintaan. Varmista alapaarteen ilman/höyrynsulku. Lisää seuraava ilman/höyryn sulku kat- nitojalla. teipillä. toristikon alapintaan. Limitä seinän sulun kanssa n. 500 mm.
28 Ilmatiiviys Yläpohja/välipohja/hirsiseinä. Kiinnitä päätyseinää vasten olevan kattoristikon alapinnan tasolle 5 x 5 mm rima, joka varmistaa kiinnityskohdat koolausrimoille.. Kiinnitä ilman/höyrynsulku nitojalla alapaarteisiin. Taita sulkua seinälle noin 00 mm.. Nurkan asennus: Leikkaa ilman/höyrynsulun nurkka auki.. Tiivistä päätyseinän ja ilman/höyrynsulun yhtymäkohta tiivistysmassalla (esim. Sikaflex- FC+). Laita tiivistysmassaa myös nurkkaan tulevan kiinnitysriman kohdalle Tiivistä sivuseinän ja ilman/höyrynsulun yhtymäkohta tiivistysmassalla (esim. Sikaflex-FC+). 6. Kiinnitä ilman/höyrynsulku nitojalla seiniin yläosastaan. 7. Kiinnitä seuraava ilman/höyrynsulkukaista nitojalla alapaarteisiin, limitä sulkuja 00 mm. 8. Tiivistä seinän ja ilman/höyrynsulun yhtymäkohta tiivistysmassalla (esim. Sikaflex-FC+). 9. Kiinnitä ilman/höyrynsulku nitojalla päätyseinään. Lisää loput ilman/höyrynsulut. 0. Varmista ilman/höyrynsulun ja seinän tiiviys seiniin kiinnitettävällä rimalla.. Leikkaa ylimääräiset ilman/höyrynsulut rimojen alareunaa vasten pois.. Asenna koolausrimat paikoilleen.
29 Ilmatiiviys Hirsipääty/yläpohja. Päätyseinään sahataan ura ilmansulkua varten.. Sahattuun uraan pursotetaan tiivistysmassaa.. Ilmansulku painetaan uraan ja siellä olevaan massaan tiiviisti.. Ilmansulku kiinnitetään uranpohjaan pätkityillä rimoilla, kiinnityksessä huomioitava hirren laskeutumisvara. Sivuseinän hirren päälle pursotetaan tiivistysmassaa Ilmansulku asennetaan sivuseinälle. Varmenna kiinnitys tarvittaessa listan avulla. 6. Kurkihirren ja päätyseinän liitoskohtaan pursotetaan tiivistysmassaa. 7. Asennetaan ilmansulku kurkihirren päälle ja jätetään roikkumaan vapaasti. 8. Asennetaan kattopalkit ja katemateriaalit rakennussuunnitelmien mukaan. 9. Sivuseinällä riippunut ilmansulku kiinnitetään niittaamalla palkkien alapintaan. 0. Ilmansulkukaistojen asennus palkkien alapintaan, limitys 00 mm.. Ilmansulut asennettuna, huomioi limitykset ja teippaus.. Kiinnitä päätyseinällä riippuva ilmansulku kattopalkkeihin sekä asenna koolausrimat paikoilleen.
30 Ilmatiiviys Kaksikerroksisen rakennuksen välipohja. Ilmansulkukaista asennettuna runkoon.. Välipohjan kannatuspalkki ja välipohjapalkisto asennettu ilmansulkukaistan päälle.. Ilmansulku asennettuna välipohjapalkiston alapintaan. 0. Puhalluseristys suoritettuna. Välipohjapalkiston päälle seinän liitoskohtaan asennetaan ilmansulkukaista. 5. Ilmansulut asennettuna. Välipohjan sekä alapohjan ilmansulku limittyy seinän ilmansulkuun. Rakenteeseen ei jää ilmavuotoja. Ilmansulut on esitetty läpinäkyvänä.
31 Ilmatiiviystuotteet Höyryn-/ilmansulun läpiviennit Ekovilla X hormiläpivienti Ekovilla X hormiläpivienti koostuu neljästä levymäisestä osasta, jotka kiinnitetään hakasilla tai nauloilla apukoolaukseen. Osat on profiloitu alumiinista, varustettu hormia vasten tulevalla ja tähän tarkoitukseen valmistetulla tiivisteellä. Tiiviste on muotoilunsa takia erittäin joustava. Se muotoutuu hyvin rappausta vasten. Vaikeissa olosuhteissa, kuten erittäin epätasaisissa rappauksissa, tiivistyspinnassa voidaan käyttää tiivistemassaa. Hormiläpivienti toimii hyllynä, johon on helppo asentaa palovillat. Ekovilla X hormiläpivienti soveltuu sellaisenaan eri yläohjan kaltevuuksille ja työstötarve asennettaessa on vähäinen. Teknisiä tietoja Valmistettu alumiinista ja termoplastisesta elastomeeristä Alumiinin ainevahvuus 0,5 mm Tiivisteen ainevahvuus,0 mm Tiiviste kiinnitetty niittaamalla, kestää myös hirsirakennuksen laskeutumisen Ekovilla X hormiläpiviennin valintataulukko Yläpohjan kaltevuudet: 0...:,5. Hormin ympärille (00 mm etäisyydelle) rakennettuun apukoolaukseen elementti kiinnitetään niittaamalla tai naulaamalla. Tiiviste painetaan hormia vasten litistäen puolet vahvuudestaan. Tiivistepinnassa voi käyttää elastista massaa.. Ilmansulun asennus tiivistelevyjen alapuolelle. Asennusjärjestys voidaan toteuttaa siten, että ilmansulku jää elementin ja apukoolauksen väliin.. Ilmansulut asennettuna, liitoskohta teipataan huolellisesti Ekovilla X tiivistysteipillä. -reikäinen hormi = Hormiläpivienti- -reikäinen hormi = Hormiläpivienti- - ja - reikäiseen hormiin tarvitaan kaksi Hormiläpivienti- pakkausta Yläpohjan kaltevuus jyrkempi kuin :,5 -reikäinen hormi = yksi Hormiläpivienti- pakkaus -reikäinen hormi = kaksi Hormiläpivienti- pakkausta -reikäinen hormi = kaksi Hormiläpivienti- pakkausta -reikäinen hormi = kaksi Hormiläpivienti- pakkausta Ekovilla X läpivienti Ekovilla X läpivienti on tarkoitettu erityisesti ilmanvaihto-, keskuspölynimuri- ja sähköputkien läpivientien tiivistämiseen. Läpivientitiivisteessä on itseliimautuva laippaosa. Suuren kokonsa takia laippaosa tiivistää suuremmatkin lävistysreiät ja viillot, jotka syntyvät esim. ilmanvaihtoputkien asennuksessa. Tiivisteen kaulus on joustava ja muotoutuu hyvin läpivietävän putken ympärille. Ekovilla X läpiviennin asennus on nopea ja vaivaton. Teknisiä tietoja Laippaosan koko 95 x 95 mm Soveltuu putkille mm Valmistettu PE-muovista Itseliimautuva Asennuslämpötila > +5 C Kierrätettävä materiaali Katso lisätietoja: Läpivientitiivisteeseen leikataan hieman putkea pienempi reikä.. Putken ympäristö puhdistetaan huolellisesti. Silikonitarrat irrotetaan.....ja kaulus painetaan putkeen ja laippaosa ilmansulkuun.. Kauluksen tiiviys varmistetaan Ekovilla X tiivistysteipillä.
32 Ekovilla Oy, KUUSANKOSKI Katajaharjuntie 0, 570 KUUSANKOSKI Vaihde (05) Faksi (05) 6 info@ekovilla.com Ekovilla Oy, YLISTARO Pajatie, 60 YLISTARO AS Vaihde (06) Faksi (06) ylistaro@ekovilla.com Ekovilla Oy, KIIMINKI Honkiojantie, PL 5, 9090 KIIMINKI Vaihde Faksi (08) kiiminki@ekovilla.com Tekninen neuvonta Puhelin ilkka.romppainen@ekovilla.com Ideasampo07
