SISÄLTÖ HUOMIOITAVA! SIVU

Transkriptio

1 RAKENTEET

2 HUOMIOITAVA! ENNEN ASENNUSTA Sovi asennusaika riittävän ajoissa (noin viikkoa) Varmistu, että asennusauto pääsee mahdollisimman lähelle asennuskohdetta. (alle 0 m) Varmistu, että voimavirtaa on saatavilla. Varmistu, että eristämistilan - savuhormin palosuojaus on tehty - ilmastointikanavien pystyosan eristämistyöt on tehty - tarvittavat sähköasennukset on tehty SEINÄERISTÄMINEN Suojaa ikkunat, ovet ja panelipinnat asennuskohteiden vieriltä. Puhdista lattia noin metrin etäisyydeltä seinästä. Suojaa mahdollisesti sisälle jäävät rakennustarvikkeet. Varmista, että eristettävän seinän mahdolliset sähkörasiat yms. on asennettu. Kylminä aikoina varmista, että lämpötila asennustilassa on vähintään +5 C. - Lämpötila nostetaan noin vuorokautta aikaisemmin SEINÄERISTÄMISEN JÄLKEEN Anna seinän kuivua vuorokautta. Huolehdi ilman vaihtumisesta ja tuuletuksesta. Huolehdi riittävästä lämmityksestä, joko uuneilla tai tilapäisillä lämmittimillä. Kun eriste on kuivunut noin / vahvuudesta, voidaan levytys suorittaa. LISÄTIETOJA: SISÄLTÖ SIVU VALMISTAUTUMISOHJE RAKENTEET ENNEN ERISTÄMISTÄ SEINÄ 5 ALAPOHJA 6 YLÄPOHJA NORMAALIRISTIKKO 7 YLÄPOHJA PÄÄTY/HIRSISEINÄ 8 VINO YLÄPOHJA KEHÄRISTIKKO/HUOPAKATE 9 VINO YLÄPOHJA KEHÄRISTIKKO/ALUSKATE 0 PALKKIYLÄPOHJAONTELO TUULENSUOJALEVY PALKKIYLÄPOHJAONTELO TYVEK-TUULENSUOJA ALUSKATE PÄÄTYRAKENNE KEHÄRISTIKKO JA PALKKIYLÄPOHJA -KERROSPUURUNKO SEINÄ/VÄLIPOHJA/YLÄPOHJA LISÄERISTÄMINEN 5 EKOVILLA MILLIT ERISTEVAHVUUDET ERI VAATIMUSTASOILLA 6 ITSEASENNUSOHJE 7 TERÄSPIIPUN LÄPIVIENTI 9 EKOVILLALEVY LEIKKAUSOHJE 0 ILMATIIVIYS YLEISOHJE ILMATIIVIYS ILMANSULUN TYÖVAIHEET, ALAPOHJAN JA SEINÄN LIITTYMÄ ILMATIIVIYS HIRSIRAKENNUKSEN ALAPOHJA, MAAVARAINEN- JA ROSSIALAPOHJA ILMATIIVIYS KEHÄRISTIKKO, YLÄOSA. ALAPAARTEEN LÄPIVIENTI, VÄLIPOHJA. ILMATIIVIYS KEHÄRISTIKKO, ALAPAARTEEN LÄPIVIENTI, AVOTILA PALKISTO. 5 ILMATIIVIYS YLÄPOHJA/VÄLIPOHJA/HIRSISEINÄ 6 ILMATIIVIYS HIRSIPÄÄTY/YLÄPOHJA 7 ILMATIIVIYS KAKSIKERROKSISEN RAKENNUKSEN VÄLIPOHJA 8

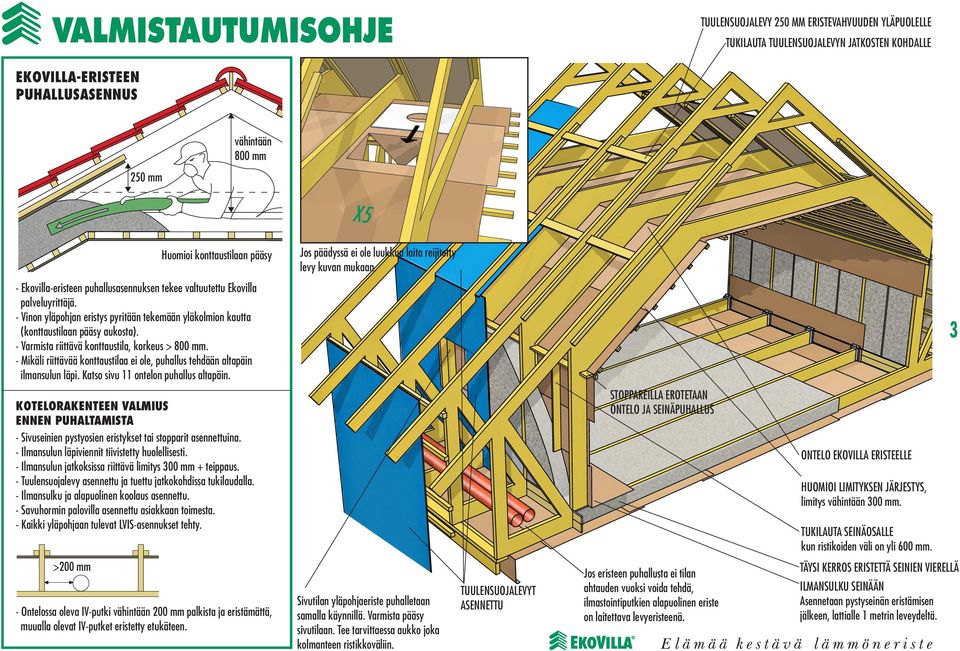

3 VALMISTAUTUMISOHJE Tuulensuojalevy 50 mm eristevahvuuden yläpuolelle Tukilauta tuulensuojalevyn jatkosten kohdalle EKOVILLA-ERISTEEN PUHALLUSASENNUS 50 mm vähintään 800 mm Huomioi konttaustilaan pääsy Jos päädyssä ei ole luukkua laita reijitetty levy kuvan mukaan. - Ekovilla-eristeen puhallusasennuksen tekee valtuutettu Ekovilla palveluyrittäjä. - Vinon yläpohjan eristys pyritään tekemään yläkolmion kautta (konttaustilaan pääsy aukosta). - Varmista riittävä konttaustila, korkeus > 800 mm. - Mikäli riittävää konttaustilaa ei ole, puhallus tehdään altapäin ilmansulun läpi. Katso sivu ontelon puhallus altapäin. KOTELORAKENTEEN VALMIUS ENNEN PUHALTAMISTA - Sivuseinien pystyosien eristykset tai stopparit asennettuina. - Ilmansulun läpiviennit tiivistetty huolellisesti. - Ilmansulun jatkoksissa riittävä limitys 00 mm + teippaus. - Tuulensuojalevy asennettu ja tuettu jatkokohdissa tukilaudalla. - Ilmansulku ja alapuolinen koolaus asennettu. - Savuhormin palovilla asennettu asiakkaan toimesta. - Kaikki yläpohjaan tulevat LVIS-asennukset tehty. STOPPAREILLA EROTETAAN ONTELO JA SEINÄPUHALLUS ONTELO EKOVILLA ERISTEELLE HUOMIOI LIMITYKSEN JÄRJESTYS, limitys vähintään 00 mm. TUKILAUTA SEINÄOSALLE kun ristikoiden väli on yli 600 mm. >00 mm - Ontelossa oleva IV-putki vähintään 00 mm palkista ja eristämättä, muualla olevat IV-putket eristetty etukäteen. Sivutilan yläpohjaeriste puhalletaan samalla käynnillä. Varmista pääsy sivutilaan. Tee tarvittaessa aukko joka kolmanteen ristikkoväliin. TUULENSUOJALEVYT ASENNETTU Jos eristeen puhallusta ei tilan ahtauden vuoksi voida tehdä, ilmastointiputkien alapuolinen eriste on laitettava levyeristeenä. TÄYSI KERROS ERISTETTÄ SEINIEN VIERELLÄ ILMANSULKU SEINÄÄN Asennetaan pystyseinän eristämisen jälkeen, lattialle metrin leveydeltä.

4 VALMISTAUTUMISOHJE ENNEN EKOVILLA-PUHALLUERISTEEN ASENNUSTA HUOMIOITAVAA - Toimitukseen sisältyy käyntikerta, mikä on huomioitava työjärjestyksessä. - Sovi asennusaika Ekovilla-palveluyrittäjän kanssa vähintään viikkoa ennen toimitusta. - Varmista asennusauton pääseminen asennuskohteen lähelle. Etäisyys rakennuksesta n. 0 m. - Työmaalla on voimavirta (x6 A). - Käytettävissä on asianmukaiset ja työturvalliset telineet. - Asiakas tai asiakkaan edustaja on paikalla asennusyksikön saapuessa. KOTELORAKENNE RISTIKKOPALKILLA KOOLAUSRIMAT8x8 YLÄKERRAT ILMANSULKUPAPERIKAISTAT EKOVILLA-PALVELUYRITTÄJÄSTÄ RIIPPUMATTOMAT VELOITUKSET - Turhasta käynnistä Ekovilla-palveluyrittäjä veloittaa asiakkaalta 00 /käynti (+ alv). - Asennusryhmän odotusajasta, telineiden teosta ja muusta varsinaiseen asennustyöhön kuulumattomasta työstä yrittäjä veloittaa asiakkaalta 95 /h (+ alv). TEITÄ PALVELEVAN EKOVILLA- PALVELUYRITTÄJÄN YHTEYSTIEDOT - Ekovilla-palveluyrittäjäsi yhteystiedot löytyvät osoitteesta: - Muista soittaa palveluyrittäjällesi ja sopia tarkka asennusaika vähintään viikkoa ennen toivottua asennusajankohtaa! HUOMIOI LIMITYKSEN JÄRJESTYS, limitys vähintään 00 mm. Työjärjestys:. Asenna koolausrimat 8x8 kahden puolen ristikon vinosauvoihin.. Asenna ilmansulkupaperikaistat ristikon vinosauvojen väleihin koolausrimojen alapintaan.. Asenna ilmansulkupaperikaistat kuvan mukaan niin, ettei puhalluseriste pääsee viereiseen onteloon.. Asenna tuulensuojalevyt koolausrimoihin, tue jatkokset tukilaudalla. 5. Asenna ilmansulku ja alapuolinen koolaus. ILMANSULKUPAPERI TUKILAUTA TUULENSUOJALEVY ONTELOT EKOVILLA-PUHALLUS- ERISTEELLE ILMANSULKU ALAPUOLINEN KOOLAUS

5 PYSTYRUNKO SEINÄ Huomaa syrjällään olevan yläjuoksun sijainti. 5 Asenna pystykapula ristikoiden kohdalle tuulensuojalevyn kiinnittämistä ja yläpohjavillan puhallusta varten. 5 Asenna syrjällään olevan yläjuoksun ja ikkunapalkin väliin ekovillalevy. Aukot suojataan rungon sisäpinnan tasoon Suojaa mahdolliset kattopanelit m seinästä. 5 ALAJUOKSUN TIIVISTÄMINEN TIIVISTEKAISTA HUOPAKAISTA RUNKOTOLPPIEN VÄLI Vähintään 00 mm, max. 600 mm. EKOVILLA EKOVILLA-ERISTE TUULILEIJONA MM / RUNKOLEIJONA 5 MM TIIVISTEKAISTA 5 EKOVILLALEVY Tila suuttimelle väh. 50 mm Huolehdi tuulensuojan tiiveydestä nurkassa. Tiivistä mahdolliset läpimenot huolellisesti Visux-läpivienneillä. Ulkoseinä valmiina EKOVILLA-ruiskueristämistä varten. Rossipohjalattiassa lattiapalkit ja alapohjan tuulensuojalevy asennettuna.

6 ALAPOHJAN JA SEINÄN LIITTYMÄ, BETONILAATTA ALAPOHJA 6 Seinän ja lattian eristäminen voidaan suorittaa samalla käynnillä. Koolattu lattia EKOVILLA EKOVILLA-ERISTE RUNKOLEIJONA 5 MM TIIVISTEKAISTA

7 NORMAALIRISTIKKO/SAKSIRISTIKKO YLÄPOHJA NORMAALIRISTIKKO TUKIRIMA TUULIOHJAINPAHVI TUULIOHJAINPAHVI KINNITÄ NITOJALLA 5 7 PERIAATEPIIRROS ONTELOSTA Jätä vähintään 00 mm:n tila puhallusputkelle. Ontelo puhalletaan yläpohjan eristämisen yhteydessä tiiveyteen säkkiä/m. ILMANSULUN LIMITYS 00 MM + TEIPPAUS TUKIRIMA NORMAALI RISTIKKO SAKSIRISTIKKO Varmista, että EKO-ILMANSULKUPAPERI menee yhtenäisenä. EKOVILLA EKOVILLA-ERISTE TUULIOHJAINPAHVI RUNKOLEIJONA 5 MM Teippaa ilmansulku huolellisesti ja tiivistä putkenaukot Visux-läpiviennillä. 5 IV-KANAVAERISTE

8 ERISTE HIRSISEINÄN SISÄPUOLELLA YLÄPOHJA PÄÄTY/HIRSISEINÄ LASKEUTUMISVARA Jätä paperi pussille. Seinän ruiskuttamisen jälkeen voidaan heti puhaltaa yläpohja samalla käynnillä. Huomioi hirsiseinän laskeutuminen; laita paperi pussille. Limitä lopuksi seinän ja yläpohjan ilmansulkupaperit seinäverhouksen alle. ERISTE HIRSISEINÄN ULKOPUOLELLA 8 LASKEUTUMISVARA RUNKOTOLPPA TUULENSUOJALEVY KOOLAUS ULKOVERHOUS Seinäeriste ruiskutetaan ensin. Yläpohjaeriste puhalletaan tuulensuojalevyn asennnuksen jälkeen. EKOVILLA EKOVILLA-ERISTE TUULILEIJONA MM TIIVISTEKAISTA Tiivistä mahdolliset läpimenot huolellisesti Visux-läpivienneillä.

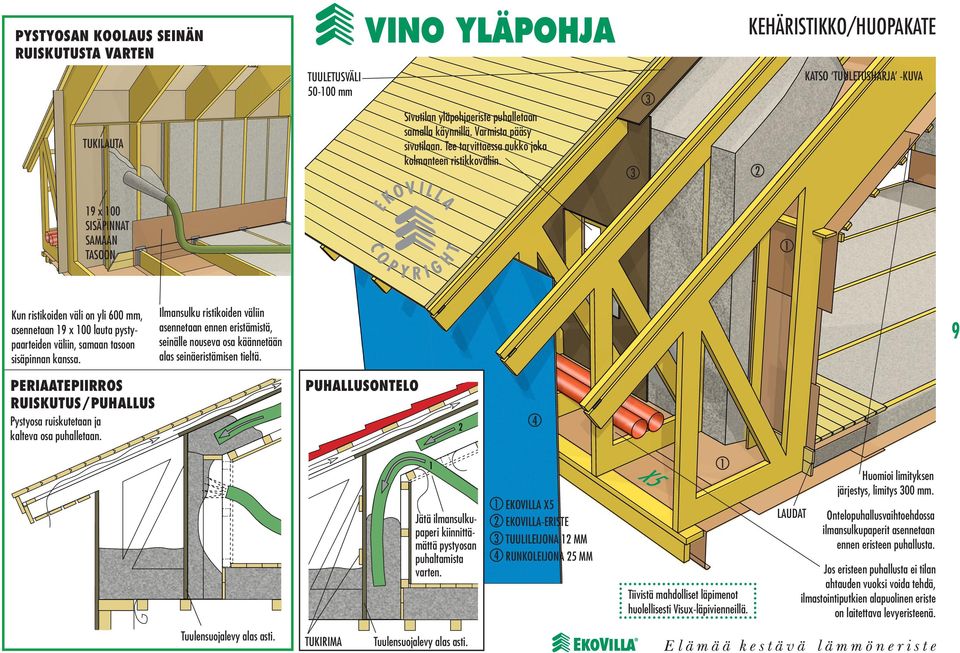

9 PYSTYOSAN KOOLAUS SEINÄN RUISKUTUSTA VARTEN VINO YLÄPOHJA KEHÄRISTIKKO/HUOPAKATE TUKILAUTA TUULETUSVÄLI mm Sivutilan yläpohjaeriste puhalletaan samalla käynnillä. Varmista pääsy sivutilaan. Tee tarvittaessa aukko joka kolmanteen ristikkoväliin. KATSO TUULETUSHARJA -KUVA 9 x 00 SISÄPINNAT SAMAAN TASOON Kun ristikoiden väli on yli 600 mm, asennetaan 9 x 00 lauta pystypaarteiden väliin, samaan tasoon sisäpinnan kanssa. Ilmansulku ristikoiden väliin asennetaan ennen eristämistä, seinälle nouseva osa käännetään alas seinäeristämisen tieltä. 9 PERIAATEPIIRROS RUISKUTUS/PUHALLUS Pystyosa ruiskutetaan ja kalteva osa puhalletaan. PUHALLUSONTELO Jätä ilmansulkupaperi kiinnittämättä pystyosan puhaltamista varten. EKOVILLA EKOVILLA-ERISTE TUULILEIJONA MM RUNKOLEIJONA 5 MM Tiivistä mahdolliset läpimenot huolellisesti Visux-läpivienneillä. LAUDAT Huomioi limityksen järjestys, limitys 00 mm. On te lo pu hal lus vaih to eh dos sa il man sul ku pa perit asen ne taan en nen eris teen pu hal lusta. Jos eristeen puhallusta ei tilan ahtauden vuoksi voida tehdä, ilmastointiputkien alapuolinen eriste on laitettava levyeristeenä. Tuulensuojalevy alas asti. TUKIRIMA Tuulensuojalevy alas asti.

10 TUULENSUOJALEVYN ASENNUS JA PYSTYOSAN KOOLAUS SEINÄN RUISKUERISTÄMISTÄ VARTEN Tuulensuojalevyn asennusrimat 50 x 50 ristikoiden kylkeen. TUULENSUOJALEVY ERISTETILA VINO YLÄPOHJA KEHÄRISTIKKO/ALUSKATE HUOMIOI LIMITYKSEN JÄRJESTYS, limitys 00 mm TUKILAUTA 9 x 00 SISÄPINNAT SAMAAN TASOON Tuulensuojalevyn asennusriman kiinnityskohta määräytyy suunnitellun yläpohjan eristevahvuuden mukaan. Ilmansulku ristikoiden väliin asennetaan ennen eristämistä, seinälle nouseva osa käännetään alas seinäeristämisen tieltä. ALUSKATE Tämä il mansul ku -pa peri asennetaan seinäe risteen asen nuk sen jälkeen. 0 PERIAATEPIIRROS Pystyosa voidaan joko ruiskuttaa tai puhaltaa (katso kuva edelliseltä sivulta). Kalteva osa puhalletaan. KOROKERIMA KATTORUOTEET TIPPAPELTI TUULETUSVÄLI yli 50 mm. TUULETUS Aluskate räystäälle asti ALUSKATTEEN VALUMA- AUKKO JA TIPPAPELTI Tuulensuojalevy alas asti Tiivistä mahdolliset läpimenot huolellisesti Visux-läpivienneillä. EKOVILLA EKOVILLA-ERISTE TUULILEIJONA MM RUNKOLEIJONA 5 MM Jos eristeen puhallusta ei tilan ahtauden vuoksi voida tehdä, ilmastointiputkien alapuolinen eriste on laitettava levyeristeenä. LAUDAT Ristikoiden alapaarteiden vä liin tuleva il man sul ku pa peri asen netaan ennen eris teen asen nus ta. Seinäl le nou se va osa kään netään sei näe ris teen ruis ku tuk sen ajaksi ala paar tei den päälle ja HUOM! suojataan esim. levyllä.

11 ONTELON PUHALLUS ALTAPÄIN Asenna tuulensuojalevyt villa-ontelon katoksi. PALKKIYLÄPOHJAONTELO TUULETUSHARJA TUULENSUOJALEVY Asentaja tekee puhallusreiän. ONTELO KURKIHIRSIRAKENTEESSA Tuulensuojalevy ulotetaan molemmilta lappeilta harjalle asti. X 00 Asentaja tekee puhallusreiän. ONTELO KURKIHIRSIRAKENTEESSA TUKIRIMA 50 X X HUOMIOI LIMITYKSEN JÄRJESTYS, limitys vähintään 00 mm TUULENSUOJA- LEVYN PALAT PALKKIEN VÄLI VÄHINTÄÄN 50 mm. 5 Puhallusreiän paikkaaminen EKOVILLA EKOVILLA-ERISTE TUULILEIJONA MM RUNKOLEIJONA 5 MM 5 EKOVILLALEVY Tiivistä mahdolliset läpimenot huolellisesti Visux-läpivienneillä. Jos seinä on ristikoolattu, asenna levyvilla kattopalkkien kohdalle.

12 TUULETUSVÄLIRIMAT PALKKIEN VÄLI alle 900 mm PALKKIYLÄPOHJAONTELO TYVEK-TUULENSUOJA/ALUSKATE TUULETUSVÄLIRIMA kpl TUULETUSVÄLIRIMA + 0 mm PALKKIEN VÄLI yli 900 mm TUULETUSVÄLIRIMA PERIAATEPIIRROS ONTELOSTA TYVEK SUPRO ALUSKATE TIPPAPELTI kpl TUULETUSVÄLIRIMA+ 0 mm PALKKIEN VÄLISSÄ 0 mm PAKSUMPI TUULETUSVÄLIRIMA Sijoita pyöristetty riman alapää n. 50 mm tuulensuojalevyn yläpuolelle. HUOMIOI LIMITYK- SEN JÄRJESTYS, limitys vähintään 00 mm. HUOMIOITAVAA Ilmansulkupaperin on oltava tarkoitukseen suunniteltu. TUULETUSVÄLI PUHALLUS PÄÄDYSTÄ Jos ryömintätila on riittävä (väh. 800mm), puhallus suoritetaan yläkolmion kautta. Tyvek Supro aluskatekaista kiinnitetään tuulensuojalevyyn. 800 mm TUULETUSVÄLIRIMA PALKIN KOHDALLA KATTORUOTEET TIPPAPELTI LIMITYS VÄHINTÄÄN 50 mm = merkkiviivojen kohdalle. Jos kattokaltevuus on pienempi kuin, limitys oltava vähintään 00 mm. Asenna puolen vuodan levyinen TYVEK-SUPRO aluskatekaista ulkoseinän kohdalle niin että osa taittuu tuulensuojalevyn sisäpintaan. Kiinnitä nitojalla. EKOVILLA EKOVILLA-ERISTE TYVEK-SUPRO TUULENSUOJA/ALUSKATE RUNKOLEIJONA 5 MM

13 HIRSIPANEELIVERHOUS PÄÄTYRAKENNE KEHÄRISTIKKO JA PALKKIYLÄPOHJA Seinän yläosaan jäävä ontelo eristetään Ekovillalevyllä. Seinän yläosaan jäävä ontelo eristetään Ekovillalevyllä. NORMAALI RANKARAKENNE EKOVILLA EKOVILLA-ERISTE EKOVILLALEVY TUULILEIJONA MM / RUNKOLEIJONA 5 MM

14 PLATFORM -KERROS PUURUNKO SEINÄ/VÄLIPOHJA/YLÄPOHJA TUULIOHJAINPAHVI KINNITÄ NITOJALLA 6 5 Tiivistä mahdolliset läpimenot huolellisesti Visux-läpivienneillä. Laita tiivistekaistat kaikkien ulkoseinille tulevien alajuoksujen alle sekä kaikkien yhteen liitettävien vaakapalkkien väleihin. Teippaa tuulensuojalevyjen saumat. Jätä lattian keskiosa levyttämättä niin, että aukkojen kautta voidaan puhaltaa eriste alapohjaan ja välipohjaan. Ulkoseinästä 0,5 metrin matkalla eristeen tiheys yli 60 kg/m. EKOVILLA EKOVILLA-ERISTE TUULILEIJONA MM / RUNKOLEIJONA 5 MM TIIVISTEKAISTA 5 HAVUVANERILEVY 6 IV-KANAVAERISTE

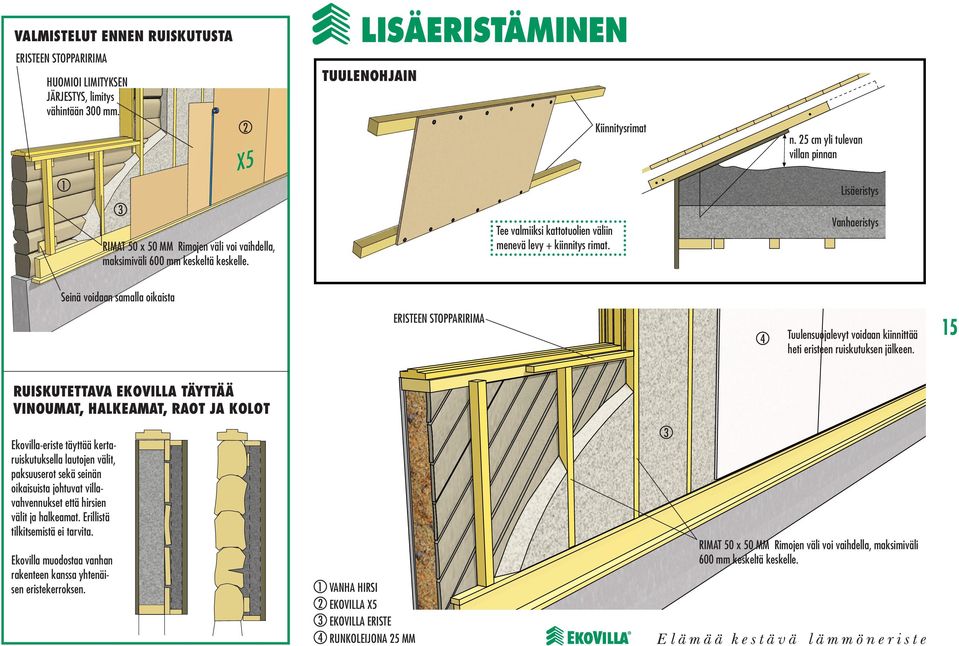

15 VALMISTELUT ENNEN RUISKUTUSTA ERISTEEN STOPPARIRIMA HUOMIOI LIMITYKSEN JÄRJESTYS, limitys vähintään 00 mm. LISÄERISTÄMINEN TUULENOHJAIN Kiinnitysrimat n. 5 cm yli tulevan villan pinnan Lisäeristys RIMAT 50 x 50 MM Rimojen väli voi vaihdella, maksimiväli 600 mm keskeltä keskelle. Tee valmiiksi kattotuolien väliin menevä levy + kiinnitys rimat. Vanhaeristys Seinä voidaan samalla oikaista ERISTEEN STOPPARIRIMA Tuulensuojalevyt voidaan kiinnittää heti eristeen ruiskutuksen jälkeen. 5 RUISKUTETTAVA EKOVILLA TÄYTTÄÄ VINOUMAT, HALKEAMAT, RAOT JA KOLOT Ekovilla-eriste täyttää kertaruiskutuksella lautojen välit, paksuuserot sekä seinän oikaisuista johtuvat villavahvennukset että hirsien välit ja halkeamat. Erillistä tilkitsemistä ei tarvita. Ekovilla muodostaa vanhan rakenteen kanssa yhtenäisen eristekerroksen. VANHA HIRSI EKOVILLA EKOVILLA ERISTE RUNKOLEIJONA 5 MM RIMAT 50 x 50 MM Rimojen väli voi vaihdella, maksimiväli 600 mm keskeltä keskelle.

16 Ekovilla-millit ( SFS-EN ISO 056, SFS-EN ISO 696, SFS-EN 5, RIL 5 ) Yläpohja - Betonilaatta tai ontelolaatta - Kuivapuhallettu Ekovilla, tiheys 0 kg/m - Tuulettuva ilmatila - Vesikatto - Sisäverhous kipsilevy mm - Harvalaudoitus - Ilmansulkupaperi Eko - Ristikkorakenne k 900 (alap. kork. 0 mm) + kuivapuhallettu Ekovilla, tiheys 0 kg/m, alapaarteen kaltevuus < 5 - Tuulettuva ilmatila - Vesikatto - Sisäverhous kipsilevy mm - Harvalaudoitus - Ilmansulkupaperi Eko - Palkkirakenne k kotelorakenteeseen kuivapuhallettu Ekovilla, tiheys 5 kg/m, kaltevuus < 60 - Puukuituinen tuulensuojalevy mm - Tuuletusväli RIL 07 mukaan - Aluskate - Vesikate Tuulensuoja pitävästi saumattu ja jatkokset aina koolauksen kohdalla, kiinnitys valmistajan ohjeen mukaan. Ulkoseinä - Sisäverhous kipsilevy mm - Ilmansulkupaperi Eko - Pystyrunko puu 75 mm k ruiskutettu Ekovilla, tiheys 5 kg/m - Vaakarunko puu 50 mm k ruiskutettu Ekovilla, tiheys 5 kg/m - Puukuituinen tuulensuojalevy 5 mm - Tuuletusväli RIL 07 mukaan - Ulkoverhous Puolilämpimissä seinissä vain pystyrunko 50 mm k 600. Tuulensuojavaihtoehto : - Pystyrunko puu 00 mm k ruiskutettu Ekovilla, tiheys 5 kg/m - Vaakarunko puu 50 mm k ruiskutettu Ekovilla, tiheys 5 kg/m - Puukuituinen tuulensuojalevy mm - Tuuletusaukkojen määrä enintään 0,8 % alapohjan alasta. Puolilämpimissä seinissä vain pystyrunko 60 mm k 600. Tuulensuoja pitävästi saumattu ja jatkokset aina koolauksen kohdalla, kiinnitys valmistajan ohjeen mukaan. Ryömintätilainen Alapohja - Lattiamateriaali - Ilmansulkupaperi Eko - Lattian kannattimet k 50 + kuivapuhallettu Ekovilla, tiheys 5 kg/m - Puukuituinen tuulensuojalevy 5 mm - Tuuletettu ryömintätila RIL 07 mukaan Tuulensuoja pitävästi saumattu ja jatkokset aina koolauksen kohdalla, kiinnitys valmistajan ohjeen mukaan. Perustusten routasuojaukset tehdään rakennusten routasuojausohjeen mukaisesti. U-arvo, W/m K U-arvo, W/m K U-arvo, W/m K Ekovillan eristevahvuudet eri rakennusosissa Suomen rakentamismääräyskokoelman C/00 mukaisten lämmönläpäisykertoimien = U-arvojen mukaan. 6 0,7 mm Ekovillaa mm Ekovillaa mm Ekovillaa 0,09 Vertailuarvo - lämmin tila mm Ekovillaa 0,6 mm Ekovillaa mm Ekovillaa mm Ekovillaa 0, Vertailuarvo - puolilämmin tila Ekovillan eristevahvuudet eri U-arvoilla mm Ekovillaa mm Ekovillaa mm Ekovillaa 0,6 50 0,7 mm Ekovillaa 50 alu: k lijan työ uunnitte mm Ekovillaa 50 = 0, mm Ekovillaa uusilla S -millit EkovillUa- arvoilla!

17 KÄTEVÄSTI JA KUTIAMATTA ITSE ASENTAEN Ekovilla-eriste on helppo asentaa myös itse yläpohjaan, seiniin ja lattiaan. Eristettä on mukava käsitellä eikä se kutise. Ekovilla-myyjältä saat vuokralle Ekovilla-puhalluskoneen, jolla eristystyö käy näppärästi. Ekovilla on Eko-pakattu tiiviisti säkkeihin noin viidenteen osaan tilavuudestaan, joten suurikin määrä eristettä kulkee puhalluskoneen kanssa mukavasti henkilöauton peräkärryssä. Esimerkiksi 0 sentin lisäeristeen puhaltaminen yläpohjaan käy hetkessä ja eriste maksaa itsensä nopeasti takaisin pienentyneinä lämmityskuluina ja lisääntyneenä asumismukavuutena. Ekovilla eristäjä säästää aina myös luontoa ja hillitsee osaltaan ilmastonmuutosta. ITSEASENNUSOHJE YLÄPOHJAN VAPAAPUHALLUS Puhallustyön suorittaminen:. Aloita työ etäisimmästä nurkasta, lopeta sisään menoaukolle. Mittatikku: Haluttu paksuus + painumavara, n. 0%. Esim. 0 cm + 6 cm = 6 cm Seinän tuulensuojalevyn tulee nousta eristyksen yläpuolelle. Tuuliohjainpahvit asennettuna. Puhalluskoneen säätö: Ekovillan tulee lentää puhallusletkusta 0,5 - m, Ekovillaa pitää tulla letkun täydeltä 7 VINO-ONTELON PUHALLUS Puhallustyön suorittaminen:. Työnnä puhallusputki ontelon pohjalle, nosta n. 0 cm, aloita puhallus.. Pidä letku ontelon keskellä. Kun villan meno lähes pysähtyy, nosta letkua n. 0 cm, jolloin villaa jälleen menee.. Toista edellinen menettely, kunnes ontelo on kokonaan eristetty. Asennetaan tuulensuoja puhalluksen jälkeen. Muodosta eristyskerroksen vahvuinen kotelo erillisen rakennusohjeen mukaisesti. Puhalluskoneen säätö: Ekovillaa tulee lentää,5 - m puhallusletkusta ja sitä pitää tulla puolet vapaan puhalluksen määrästä.

18 MENEKIT EKOVILLA IA Yläpohja n. säkkiä/m Vino-ontelo n. säkkiä/m Alapohja n. säkkiä/m Pystyontelo n. säkkiä/m (Esim. yläpohjaan 00 mm vahvuudella, säkkiä/m ) ITSEASENNUSOHJE SEINÄN PUHALLUSERISTÄMINEN Puhallustyön suorittaminen:. Laske puhallusletku aivan seinäontelon alareunaan, nosta 0 cm, aloita puhallus.. Kun villan meno lähes pysähtyy, nosta letkua n. 0 cm, jolloin villaa jälleen menee.. Toista tämä menettely kunnes koko ontelo on täytetty. Puhalluskoneen sääto: Säädä puhalluskoneen ilmanpaine maksimiin. Ekovillan tulee lentää letkunpäästä - m, ja sitä tulee tulla noin puolet vapaan puhalluksen määrästä Varmista pääsy puhallusletkulla kaikkiin pystyonteloihin joko yläkautta tai tekemällä aukot seinän tuulensuojalevyyn, myös ikkunoiden alustat. Pidä ontelon yläreunassa estettä jottei villa pääse pursuamaan pois ontelosta. Tiukkaa tarvittaessa ontelon yläreuna käsin. YLEISTÄ Käytä asennustyön aikana vähintään P-luokan hengityssuojainta. Noudata puhalluskoneen käyttöohjeita. Soveltuu myös lisäeristykseen. Savupiipun ympärys on paloeristettävä palamattomalla materiaalilla 0 mm hormin sisäpinnasta. Vesikatteen ja tuulensuojalevyn väliin tulee jäädä tuuletusrako vähintään 0 mm. Ilmastointiputkien vaakaosat voidaan peittää Ekovillalla, pystyosat putkieristeillä. Virta 6 ampeeria. Virtajohto x,5 mm. ALAPOHJAN ERISTYS AVOKOOLAUS:. Puhalla eriste reuna alueille (noin m ulkoseinistä) 50% yli koolauksen yläreunan, muualle noin 0% yli koolauksen yäreunan.. Paina eriste koolauksen tasoon, esim. levyn kaistalla.. Puhdista koolinkien selät. Puhalluskoneen säätö: Ekovillan tulee lentää puhallusletkusta 0,5 - m, Ekovillaa pitää tulla letkun täydeltä. ONTELOASENNUS. Työnnä puhallusletku onteloon mahdollisimman pitkälle.. Aloita puhallus.. Kun villan meno lähes pysähtyy, vedä letkua noin 0 cm, jolloin villaa jälleen menee.. Toista menettely kunnes koko ontelo on eristetty. 5. Pidä ontelon puhallusaukossa estettä, jottei villa pursua pois ontelosta. 6. Tiukkaa asennusaukon kohta tarvittaessa käsin. AVOKOOLAUS ONTELOASENNUS 8 Puhalluskoneen säätö: Ekovillaa tulee lentää,5 - m puhallusletkusta ja sitä pitää tulla puolet vapaan puhalluksen määrästä.

19 TERÄSPIIPUN LÄPIVIENTI SUORA YLÄPOHJA PALKKIYLÄPOHJA KIPSILEVY KORKEUS 700 MM 9 PALOVILLA KORKEUS 00 MM MINERAALIVILLA KORKEUS 00 MM HUOMIOI RISTIKON SIJAINTI PIIPPUUN NÄHDEN 5 HUOMIOI PALKIN SIJAINTI PIIPPUUN NÄHDEN 6 MINERAALIVILLA VÄH 50 MM

20 EKOVILLALEVY LEIKKAUSOHJE Ekovillalevyn leikkaaminen Asentaminen tapahtuu samalla tavalla kuin muidenkin levyvillojen asennus. Ekovillalevyn leikkaaminen onnistuu oikeilla välineillä. Leikkaaminen onnistuu. Fiskarsin villaveitsellä tai kotoisalla fileerausveitsellä. Bahcon villasahalla tai hampaattomalla sahalla. Terävällä, suoralaitaisella villaveitsellä. Vannesahalla (myytävänä ammattikäyttöön) 5. Pöytäsirkkelillä (tiheähampainen terä, jolla saa hienoa jälkeä) Leikkaamista helpottavia ohjeita Pidä veitsi tai saha terävänä veitsenteroittimella tai kulmahiomakoneella. Mikäli joudut käyttämään voimaa leikkaamiseen > teroita veitsi. Työn helpottamiseksi aseta levy alustoille, joiden väliin jätät leikkausta varten sopivan raon (esim. styroxpaalit, lavat, laudat). Älä leikkaa pöytää tai alustaa vasten välttääksesi terän nopeaa tylsymistä. Asennusvideot ja -kuvat: > Ekovillalevy

21 ILMATIIVIYS YLEISOHJE ILMATIIVIYS OHJEET! ILMATIIVIYS - Rakennus tulee rakentaa niin, että ilmansululla saadaan aikaan ilmatiivis rakennus. - Liittymät ja nurkat on tehtävä huolella. HIRSIRAKENNUSTEN ILMANSULKUJEN ASENNUSOHJEET KATSO LISÄTIETOJA: Kuva. Kiinnitä ensin kokonainen ilmansulkupaperi (puolet seinälle ja lattiaan tai kattoon) yhden seinän mitalta lattian- ja katonrajaan. Kuva. Jatka samoin viereiselle seinälle. Paperit menevät lattiassa ja katossa päällekkäin. Rakenteet Rakennekuvat Ilmatiiviys LÄPIVIENNIT - Ilmanvaihto-, sähkö- ja keskusimurin putkien läpiviennit tiivistetään Visux-putki -elementeillä ja piippujen läpiviennit Visux-hormi -elementeillä. KATSO LISÄTIETOJA: Kuva. Kiinnitä seuraavaksi ilmansulkupaperi kaikkiin nurkkiin. Kuva. Nyt voit levittää ilmansulkupaperit lattiaan, seiniin ja kattoon eristystyön mukaisessa järjestyksessä. EKOVILLA EKOVILLA-ERISTE

22 ILMATIIVIYS ILMANSULUN TYÖVAIHEET ALAPOHJAN JA SEINÄN LIITTYMÄ. Yleiskuva rakenteesta; yläpohjan ilmansulut sekä alapohjan solumuovieriste asennettu (viimeinen kerros asentamatta).. Ulkoseinän ja alapohjan liittymään on asennettu ilmansulkukaista siten, että lattian eristeen päälle tulee kaistaa noin 600mm. Nurkka leikataan kuvan mukaan.. Ilmansulku taitetaan nurkkaan ja kiinnitetään lattian valun ajaksi niittaamalla seinään.. Ilmansulun suojaksi asennetaan 600 mm:n valukreppi valua varten. 5. Valukreppi taitetaan nurkan yli ja kiinnitetään niittaamalla. 6. Runkoa vasten asennetaan tukilauta valun ajaksi. Ylimmäinen eristekerros lattiaan asennettu. Ilmansulku jää kahden eristekerroksen väliin tiivistäen seinän ja alapohjan liitokseen. 7. Lattia valettuna. Valun kuivuttua kävelyä kestäväksi tukilauta poistetaan. 8. Mikäli seinäeristys tehdään puukuitueristeellä ruiskuttaen, käännetään ilmansulkukaista lattiaa vasten ja suojataan levyllä ruiskutuksen ajaksi. 9. Seinä eristettynä. Alapohjan ja seinän liittymän sekä yläpohjan ilmansulkukaista käännettynä seinälle. 0. Nurkkaan asennettu ehjä ilmansulkukaista.. Ilmansulut asennettuna. Kaikki saumat teipataan huolellisesti.. Seinät levytettynä. Valun ja seinälevyn välinen tila täytetään elastisella massalla.

23 ILMATIIVIYS HIRSIRAKENNUKSEN ALAPOHJA MAAVARAINEN ALAPOHJA. Tiivistä massalla alajuoksun ja kosteuskatkon välinen rako; malli riippuu valmistajasta.. Kiinnitä ilmansulku niskoihin kiinni nitojalla. Huomioi että ilmansulku nousee seinälle riittävästi, muttei lopullisen lattialistan yläpuolelle.. Leikkaa ilmansulun nurkkataitos auki.. Tiivistä massalla ilmansulku sivuseinään seinähirteen. 5. Kiinnitä ilmansulku nitojalla seinään 0 mm välein. 6. Huomioi, että valitsemasi lattialista peittää ilmansulun. ROSSIALAPOHJA. Rossialapohjan tuulensuojalevyn huolellinen asennus vaikuttaa suuresti koko rakenteen ilmatiiviyteen. Levy kiinnitetään alustaansa valmistajan ohjeen mukaan.. llmansulku asennetaan eristeen päälle ja taitetaan seinälle siten, että se peittyy lattiamateriaalin ja listan taakse (70 mm).. Nurkkataitos leikataan auki kuvan mukaan.. Tiivistysmassaa pursotetaan hirren ja paperin väliin. 5. Ilmansulun nurkkaliitoksen tiivistäminen 6. Kiinnitä ilmansulku seinään niittaamalla ja varmenna Varo, että tiivistysmassa ei mene lattialistan yläpinnan liitos ohuella listalla tai hyvälaatuisella teipillä. tasalle.

24 ILMATIIVIYS KEHÄRISTIKKO KEHÄRISTIKON YLÄOSA. Kiinnitä ilman/höyrynsulku nitojalla kehäristikon kaltevaan osaan. Ulota sulkua 500 mm seinille. Jätä seinien kohdalta kiinnittämättä.. Nurkan asennus: Leikkaa ilman/höyrynsulun nurkkataitos auki.. Taita ilman/höyrynsulku nurkkataitos seinälle.. Lisää seuraavat ilman/höyrynsulut ja kiinnitä ne nitojalla. Limitä kaistoja vähintään 00mm. Huomioi että päätyseinän höyryn/ilmansulku on noin 500mm. 5. Varmista ilma/höyrynsulun tiiviys koolausrimoilla. Sulkujen limitys tulee koolauspuiden alle. Jätä seinät vapaaksi eristeiden asentamista varten. Kuva 6. Eristeet asennettu. Varmista ilma/höyrynsulku nurkissa pitkittäiskaistaleella. Taita alapaarteiden päälle asennettavista ilma/höyrynsuluista puolet seinille. ALAPAARTEEN LÄPIVIENTI, VÄLIPOHJA. Jätä sivuseinää vasten noin puolet (650 mm) ilman/höyrynsulun leveydestä.. Leikkaa noin 00 mm viilto sulun päätyseinän puoleiseen taitoskohtaan.. Leikkaa kolmio taitoksesta lähtien ja jatka viiltoa kehäristikon alapaarteen keskikohtaa pitkin. Käännä taitteet ylös kehäristikon alapaarteen sivujen mukaisesti.. Paina sulku alas välipohjan ilman/höyrynsulkua vasten. Käännä ilman/höyrynsulku alaspäin ja leikkaa nurkkakohta auki. 5. Käännä taitteet pois edestä ja pursota (esim. Sikaflex- FC+) taitoskohtiin. 6. Kiinnitä ilman/höyrynsulku nitojalla paikoilleen kehäristikon alapaarteisiin 0 mm:n välein sekä sivulautaan.

25 ILMATIIVIYS KEHÄRISTIKKO ALAPAARTEEN LÄPIVIENTI, AVOTILA PALKISTO. Taita puolet ilman/höyrynsulusta sivuseinää vasten ja puolet kattoristikoiden päälle. Jätä sulkua päätyseinälle noin 500 mm.. Viillä ilman/höyrynsulun taitteeseen kuvan mukainen kolmio ristikon alapaarteen kohdalle. Jatka viiltoa alapaarteen keskikohtaa pitkin.. Taita viilletyt kohdat ylös kuvan mukaisesti.. Käännä ilma/höurysulku alas Taita ilman/höyrysulun osat pois edestä ja pursota tiivistemassaa alapaarteisiin. 6. Kiinnitä taitteet alapaarteisiin nitojalla 7. Leikkaa Ilman/höysynsulku kattoristikon alapintaa vasten. 8. Käännä Ilman/höyrynsulku katon suuntaiseksi. 9. Pursota tiivistemassaa taitoskohtiin. 0. Kiinnitä ilman/höyrynsulku ristikon alapintaan. Varmista alapaarteen ilma/höyrynsulku teipillä.. Lisää seuraava ilman/höyryn sulku kattoristikon nitojalla. alapintaan. Limitä seinän sulun kanssa n. 500 mm.

26 ILMATIIVIYS. Kiinnitä päätyseinää vasten olevan kattoristikon alapinnan tasolle 5 x 5 mm rima, joka varmistaa kiinnityskohdat koolausrimoille. YLÄ/VÄLIPOHJA/HIRSISEINÄ. Kiinnitä ilman/höyrynsulku nitojalla alapaarteisiin. Taita sulkua seinälle noin 00 mm.. Nurkan asennus: Leikkaa ilman/höyrynsulun nurkka auki. Kuva. Tiivistä päätyseinän ja ilman/höyrynsulun yhtymäkohta tiivistysmassalla (esim. Sikaflex-FC+). Laita tiivistysmassaa myös nurkkaan tulevan kiinnitysriman kohdalle Tiivistä sivuseinän ja ilman/höyrynsulun yhtymäkohta tiivistysmassalla (esim. Sikaflex-FC+). 6. Kiinnitä ilman/höyrynsulku nitojalla seiniin yläosastaan. 7. Kiinnitä seuraava ilman/höyrynsulkukaista nitojalla alapaarteisiin, limitä sulkuja 00 mm. 8. Tiivistä seinän ja ilman/höyrynsulun yhtymäkohta tiivistysmassalla (esim. Sikaflex-FC+). 9. Kiinnitä ilman/höyrynsulku nitojalla päätyseinään. Lisää loput ilman/höyrynsulut. 0. Varmista ilman/höyrynsulun ja seinän tiiviys seiniin kiinnitettävällä rimalla.. Leikkaa ylimääräiset ilman/höyrynsulut rimojen alareunaa vasten pois.. Asenna koolausrimat paikoilleen.

27 ILMATIIVIYS. Päätyseinään sahataan ura ilmansulkua varten. HIRSIPÄÄTY/YLÄPOHJA. Sahattuun uraan pursotetaan tiivistysmassaa.. Ilmansulku painetaan uraan ja siellä olevaan massaan tiiviisti.. Ilmansulku kiinnitetään uranpohjaan pätkityillä rimoilla, kiinnityksessä huomioitava hirren laskeutumisvara. Sivuseinän hirren päälle pursotetaan tiivistysmassaa Ilmansulku asennetaan sivuseinälle. Varmenna kiinnitys tarvittaessa listan avulla. 6. Kurkihirren ja päätyseinän liitoskohtaan pursotetaan tiivistysmassaa. 7. Asennetaan ilmansulku kurkihirren päälle ja jätetään roikkumaan vapaasti. 8. Asennetaan kattopalkit ja katemateriaalit rakennussuunnitelmien mukaan. 9. Sivuseinällä riippunut ilmansulku kiinnitetään niittaamalla palkkien alapintaan. 0. Ilmansulkukaistojen asennus palkkien alapintaan, limitys 00 mm.. Leikkaa ylimääräiset ilman/höyrynsulut rimojen. Ilmansulut asennettuna, huomioi limitykset ja teippaus.. Kiinnitä päätyseinällä riippuva ilmansulku kattopalkkeihin sekä asenna koolausrimat paikoilleen.

28 ILMATIIVIYS KAKSIKERROKSISEN RAKENNUKSEN VÄLIPOHJA Kuva. Ilmansulkukaista asennettuna runkoon. Kuva. Välipohjan kannatuspalkki ja välipohjapalkisto asennettu ilmansulkukaistan päälle. Kuva. Ilmansulku asennettuna välipohjapalkiston alapintaan. 8 Kuva. Puhalluseristys suoritettuna. Välipohjapalkiston päälle seinän liitoskohtaan asennetaan ilmansulkukaista. Kuva 5. Ilmansulut asennettuna. Välipohjan sekä alapohjan ilmansulku limittyy seinän ilmansulkuun. Rakenteeseen ei jää ilmavuotoja. Ilmansulut on esitetty läpinäkyvänä. IDEASAMPO 0
