CYKLOP YLEISESITE VANTEITUS, KIRISTEKÄÄRINTÄ, TEIPPAUS, MERKINTÄ, NIPUTUS

Transkriptio

1 CYKLOP YLEISESITE VANTEITUS, KIRISTEKÄÄRINTÄ, TEIPPAUS, MERKINTÄ, NIPUTUS

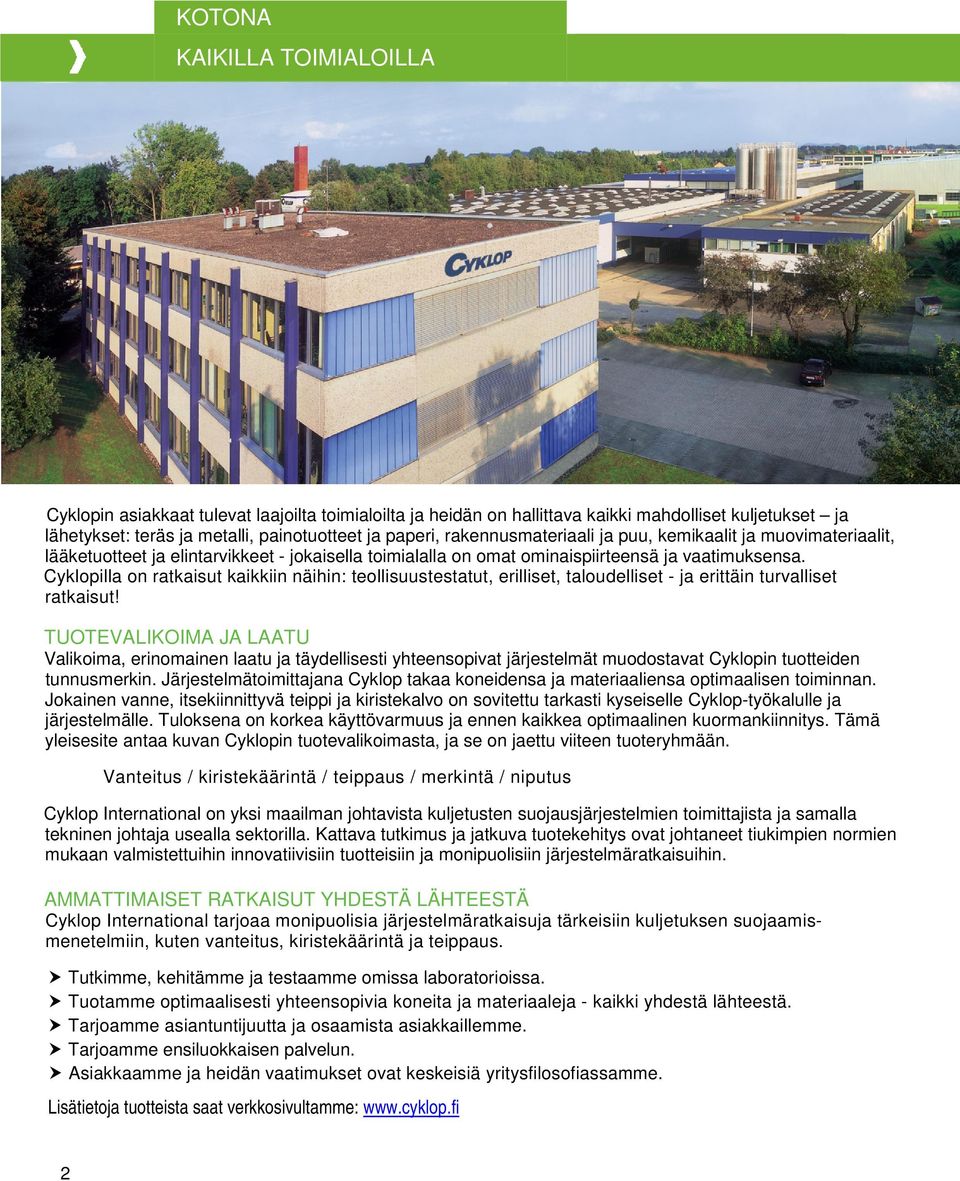

2 KOTONA KAIKILLA TOIMIALOILLA Cyklopin asiakkaat tulevat laajoilta toimialoilta ja heidän on hallittava kaikki mahdolliset kuljetukset ja lähetykset: teräs ja metalli, painotuotteet ja paperi, rakennusmateriaali ja puu, kemikaalit ja muovimateriaalit, lääketuotteet ja elintarvikkeet - jokaisella toimialalla on omat ominaispiirteensä ja vaatimuksensa. Cyklopilla on ratkaisut kaikkiin näihin: teollisuustestatut, erilliset, taloudelliset - ja erittäin turvalliset ratkaisut! TUOTEVALIKOIMA JA LAATU Valikoima, erinomainen laatu ja täydellisesti yhteensopivat järjestelmät muodostavat Cyklopin tuotteiden tunnusmerkin. Järjestelmätoimittajana Cyklop takaa koneidensa ja materiaaliensa optimaalisen toiminnan. Jokainen vanne, itsekiinnittyvä teippi ja kiristekalvo on sovitettu tarkasti kyseiselle Cyklop-työkalulle ja järjestelmälle. Tuloksena on korkea käyttövarmuus ja ennen kaikkea optimaalinen kuormankiinnitys. Tämä yleisesite antaa kuvan Cyklopin tuotevalikoimasta, ja se on jaettu viiteen tuoteryhmään. Vanteitus / kiristekäärintä / teippaus / merkintä / niputus Cyklop International on yksi maailman johtavista kuljetusten suojausjärjestelmien toimittajista ja samalla tekninen johtaja usealla sektorilla. Kattava tutkimus ja jatkuva tuotekehitys ovat johtaneet tiukimpien normien mukaan valmistettuihin innovatiivisiin tuotteisiin ja monipuolisiin järjestelmäratkaisuihin. AMMATTIMAISET RATKAISUT YHDESTÄ LÄHTEESTÄ Cyklop International tarjoaa monipuolisia järjestelmäratkaisuja tärkeisiin kuljetuksen suojaamismenetelmiin, kuten vanteitus, kiristekäärintä ja teippaus. Tutkimme, kehitämme ja testaamme omissa laboratorioissa. Tuotamme optimaalisesti yhteensopivia koneita ja materiaaleja - kaikki yhdestä lähteestä. Tarjoamme asiantuntijuutta ja osaamista asiakkaillemme. Tarjoamme ensiluokkaisen palvelun. Asiakkaamme ja heidän vaatimukset ovat keskeisiä yritysfilosofiassamme. Lisätietoja tuotteista saat verkkosivultamme: 2

3 SISÄLLYSLUETTELO VANTEITUS KIRISTEKÄÄRINTÄ TEIPPAUS MERKINTÄ 32 NIPUTUS

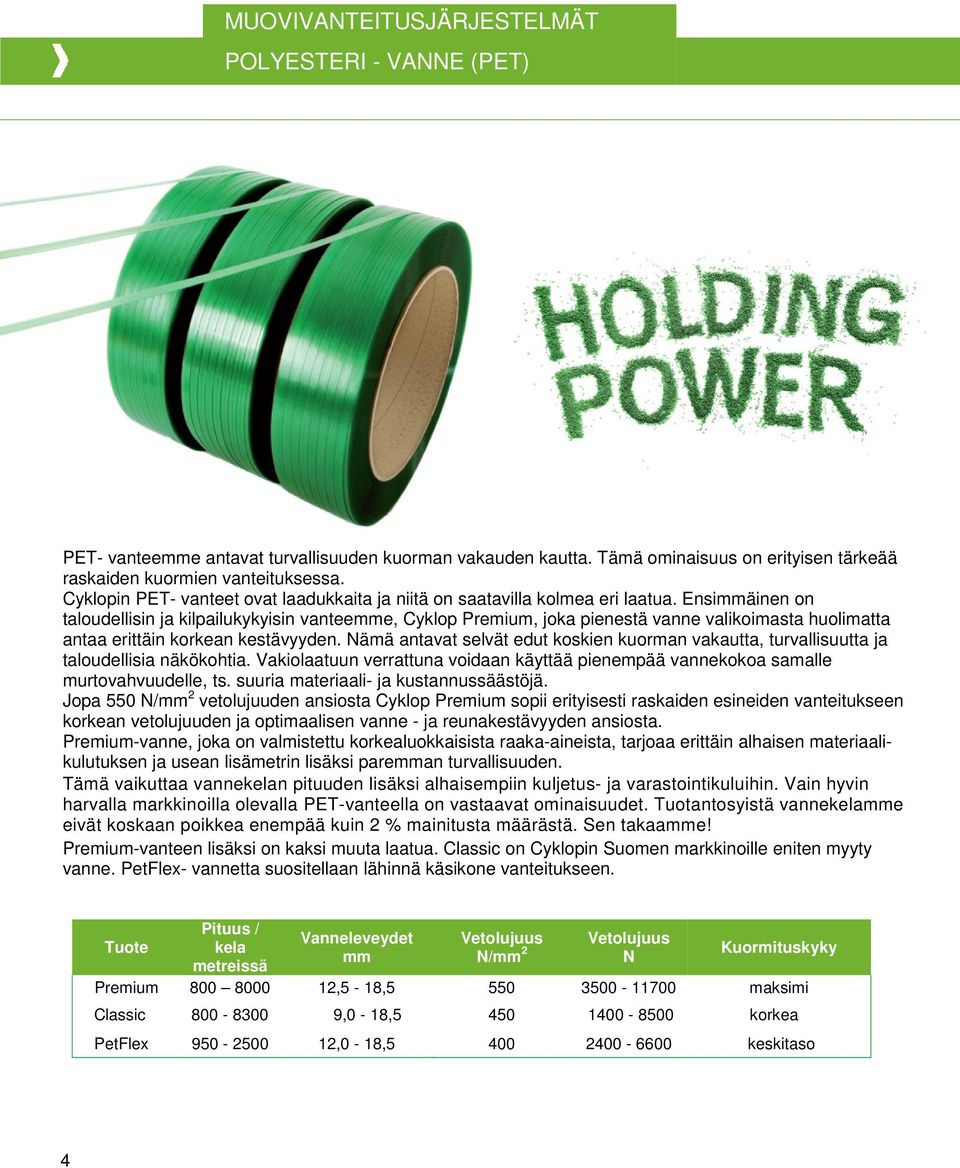

4 MUOVIVANTEITUSJÄRJESTELMÄT POLYESTERI - VANNE (PET) PET- vanteemme antavat turvallisuuden kuorman vakauden kautta. Tämä ominaisuus on erityisen tärkeää raskaiden kuormien vanteituksessa. Cyklopin PET- vanteet ovat laadukkaita ja niitä on saatavilla kolmea eri laatua. Ensimmäinen on taloudellisin ja kilpailukykyisin vanteemme, Cyklop Premium, joka pienestä vanne valikoimasta huolimatta antaa erittäin korkean kestävyyden. Nämä antavat selvät edut koskien kuorman vakautta, turvallisuutta ja taloudellisia näkökohtia. Vakiolaatuun verrattuna voidaan käyttää pienempää vannekokoa samalle murtovahvuudelle, ts. suuria materiaali- ja kustannussäästöjä. Jopa 550 N/mm 2 vetolujuuden ansiosta Cyklop Premium sopii erityisesti raskaiden esineiden vanteitukseen korkean vetolujuuden ja optimaalisen vanne - ja reunakestävyyden ansiosta. Premium-vanne, joka on valmistettu korkealuokkaisista raaka-aineista, tarjoaa erittäin alhaisen materiaalikulutuksen ja usean lisämetrin lisäksi paremman turvallisuuden. Tämä vaikuttaa vannekelan pituuden lisäksi alhaisempiin kuljetus- ja varastointikuluihin. Vain hyvin harvalla markkinoilla olevalla PET-vanteella on vastaavat ominaisuudet. Tuotantosyistä vannekelamme eivät koskaan poikkea enempää kuin 2 % mainitusta määrästä. Sen takaamme! Premium-vanteen lisäksi on kaksi muuta laatua. Classic on Cyklopin Suomen markkinoille eniten myyty vanne. PetFlex- vannetta suositellaan lähinnä käsikone vanteitukseen. Tuote Pituus / kela metreissä leveydet mm Vetolujuus N/mm 2 Vetolujuus N Kuormituskyky Premium ,5-18, maksimi Classic ,0-18, korkea PetFlex ,0-18, keskitaso 4

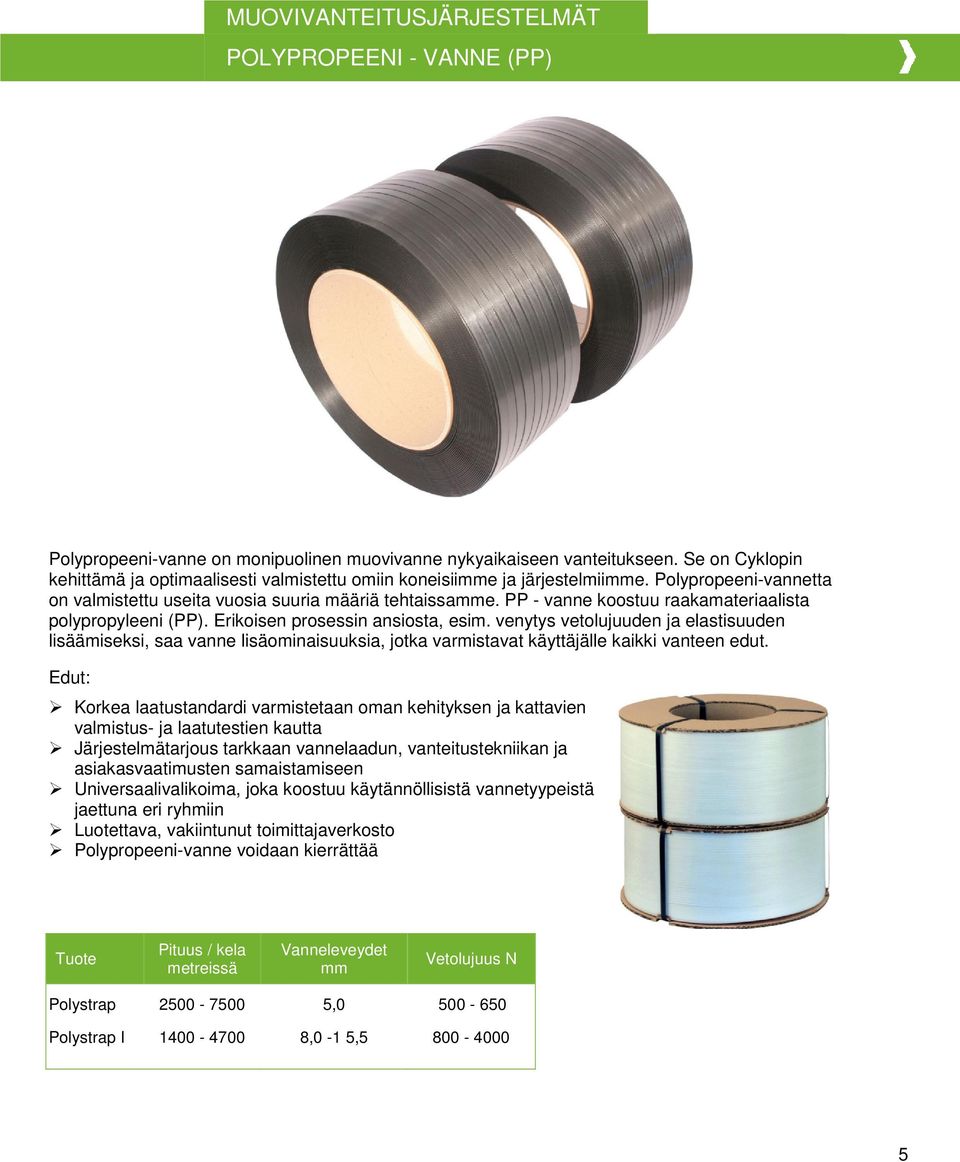

5 MUOVIVANTEITUSJÄRJESTELMÄT POLYPROPEENI - VANNE (PP) Polypropeeni-vanne on monipuolinen muovivanne nykyaikaiseen vanteitukseen. Se on Cyklopin kehittämä ja optimaalisesti valmistettu omiin koneisiimme ja järjestelmiimme. Polypropeeni-vannetta on valmistettu useita vuosia suuria määriä tehtaissamme. PP - vanne koostuu raakamateriaalista polypropyleeni (PP). Erikoisen prosessin ansiosta, esim. venytys vetolujuuden ja elastisuuden lisäämiseksi, saa vanne lisäominaisuuksia, jotka varmistavat käyttäjälle kaikki vanteen edut. Edut: Korkea laatustandardi varmistetaan oman kehityksen ja kattavien valmistus- ja laatutestien kautta Järjestelmätarjous tarkkaan vannelaadun, vanteitustekniikan ja asiakasvaatimusten samaistamiseen Universaalivalikoima, joka koostuu käytännöllisistä vannetyypeistä jaettuna eri ryhmiin Luotettava, vakiintunut toimittajaverkosto Polypropeeni-vanne voidaan kierrättää Tuote Pituus / kela metreissä leveydet mm Vetolujuus N Polystrap , Polystrap I ,0-1 5,

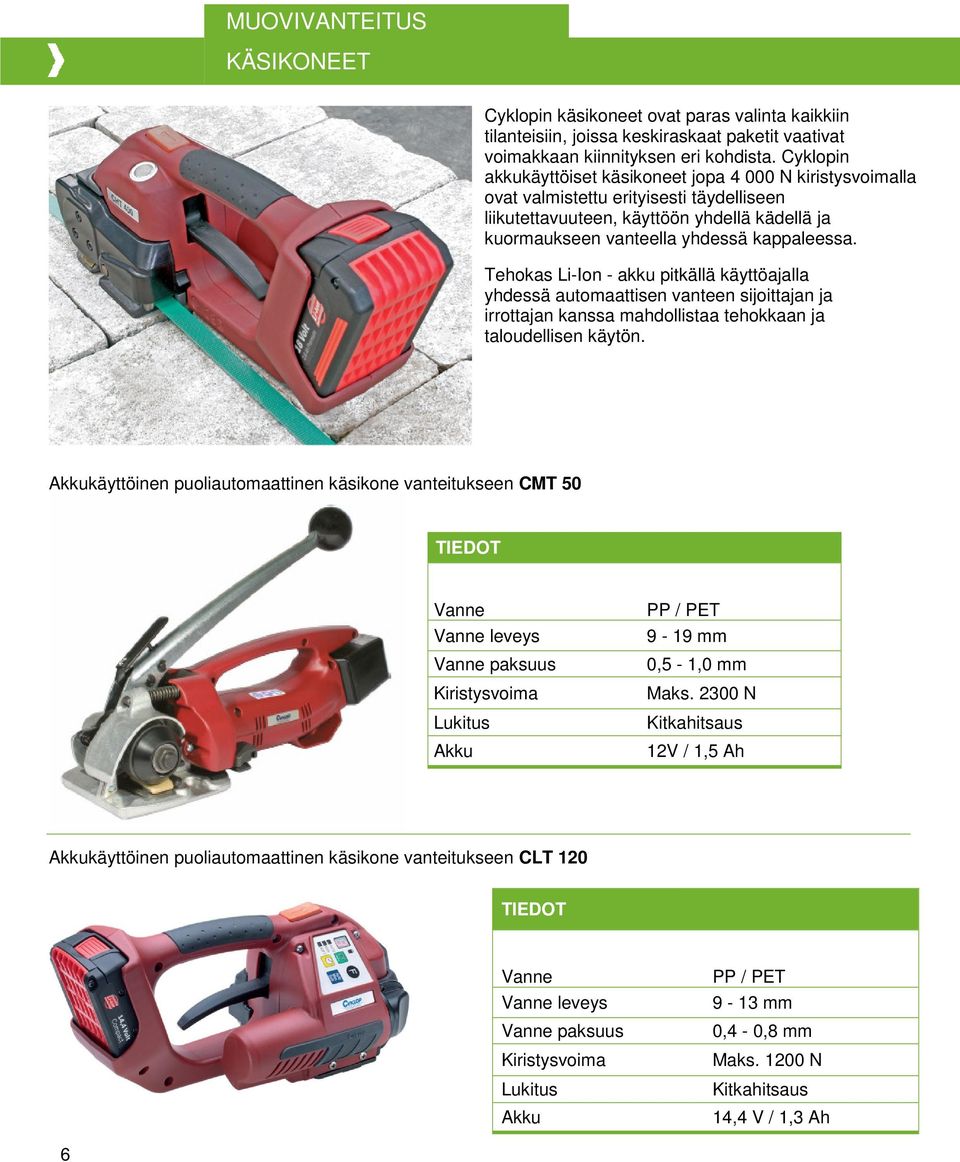

6 MUOVIVANTEITUS KÄSIKONEET Cyklopin käsikoneet ovat paras valinta kaikkiin tilanteisiin, joissa keskiraskaat paketit vaativat voimakkaan kiinnityksen eri kohdista. Cyklopin akkukäyttöiset käsikoneet jopa N kiristysvoimalla ovat valmistettu erityisesti täydelliseen liikutettavuuteen, käyttöön yhdellä kädellä ja kuormaukseen vanteella yhdessä kappaleessa. Tehokas Li-Ion - akku pitkällä käyttöajalla yhdessä automaattisen vanteen sijoittajan ja irrottajan kanssa mahdollistaa tehokkaan ja taloudellisen käytön. Akkukäyttöinen puoliautomaattinen käsikone vanteitukseen CMT 50 leveys paksuus Kiristysvoima Akku PP / PET 9-19 mm 0,5-1,0 mm Maks N Kitkahitsaus 12V / 1,5 Ah Akkukäyttöinen puoliautomaattinen käsikone vanteitukseen CLT 120 leveys paksuus Kiristysvoima Akku PP / PET 9-13 mm 0,4-0,8 mm Maks N Kitkahitsaus 14,4 V / 1,3 Ah 6

7 MUOVIVANTEITUS KÄSIKONEET Akkukäyttöinen puoliautomaattinen käsikone vanteitukseen CMT 250 / CHT 400 CMT 250 CHT 400 PP / PET leveys mm mm paksuus 0,5-1,12 mm 0,8-1,3 mm Kiristysvoima Maks N Maks N Kitkahitsaus Akku 14,4 V / 2,6 Ah 18 V / 2,6 Ah Paineilmakone CP 500 leveys paksuus Kiristysvoima Ilmanpaine PP / PET mm 0,7-1,4 mm Maks N Kitkahitsaus 6 bar 7

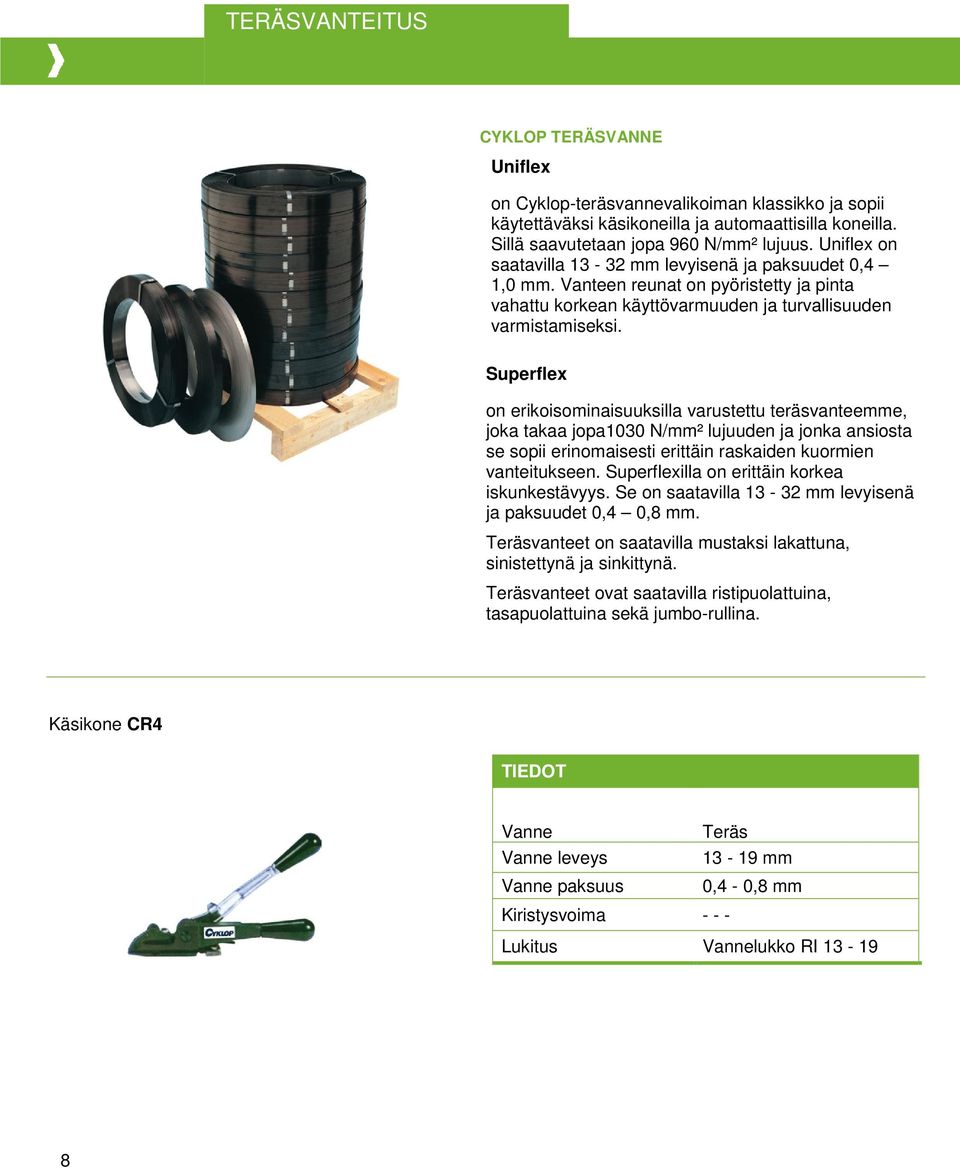

8 TERÄSVANTEITUS CYKLOP TERÄSVANNE Uniflex on Cyklop-teräsvannevalikoiman klassikko ja sopii käytettäväksi käsikoneilla ja automaattisilla koneilla. Sillä saavutetaan jopa 960 N/mm² lujuus. Uniflex on saatavilla mm levyisenä ja paksuudet 0,4 1,0 mm. Vanteen reunat on pyöristetty ja pinta vahattu korkean käyttövarmuuden ja turvallisuuden varmistamiseksi. Superflex on erikoisominaisuuksilla varustettu teräsvanteemme, joka takaa jopa1030 N/mm² lujuuden ja jonka ansiosta se sopii erinomaisesti erittäin raskaiden kuormien vanteitukseen. Superflexilla on erittäin korkea iskunkestävyys. Se on saatavilla mm levyisenä ja paksuudet 0,4 0,8 mm. Teräsvanteet on saatavilla mustaksi lakattuna, sinistettynä ja sinkittynä. Teräsvanteet ovat saatavilla ristipuolattuina, tasapuolattuina sekä jumbo-rullina. Käsikone CR4 Teräs leveys mm paksuus 0,4-0,8 mm Kiristysvoima lukko RI

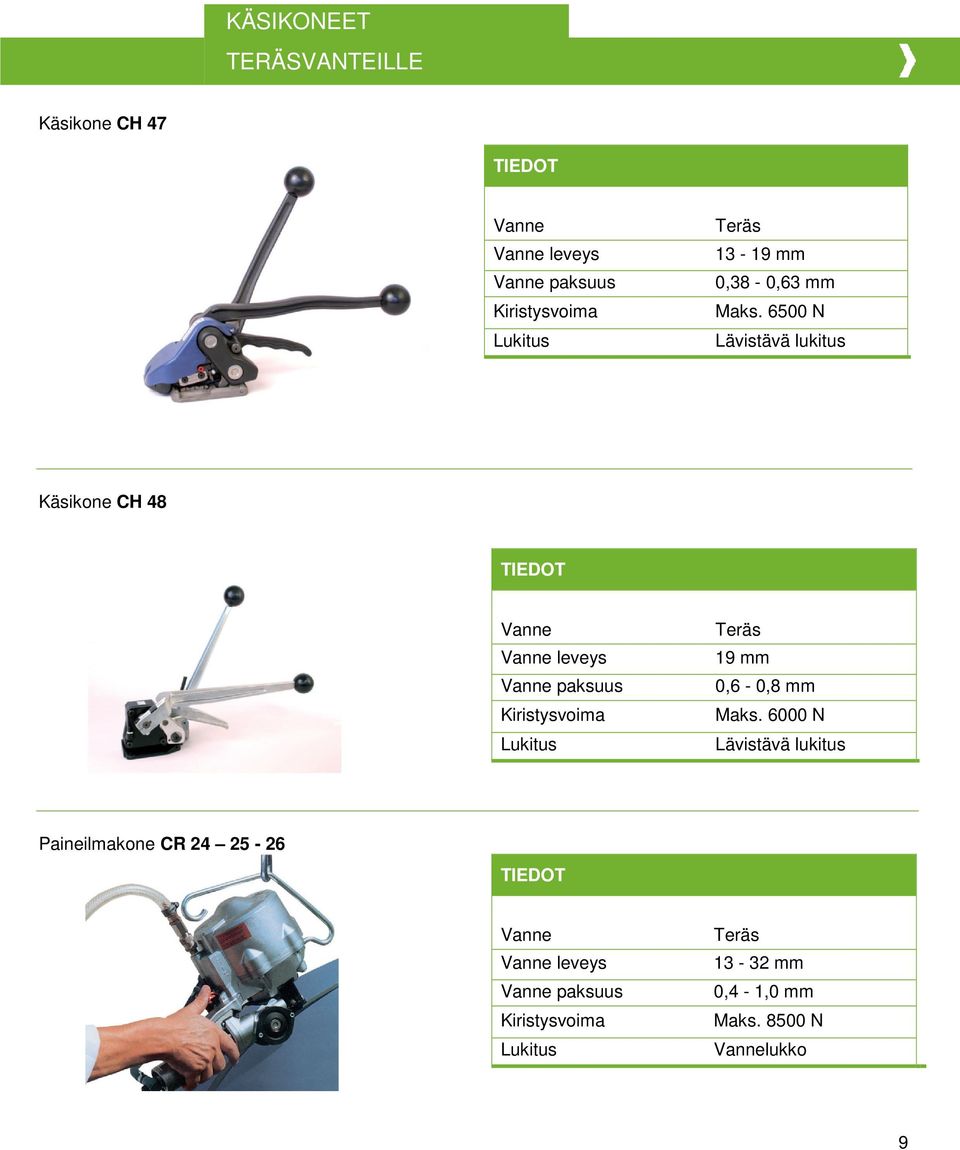

9 KÄSIKONEET TERÄSVANTEILLE Käsikone CH 47 leveys paksuus Kiristysvoima Teräs mm 0,38-0,63 mm Maks N Lävistävä lukitus Käsikone CH 48 leveys paksuus Kiristysvoima Teräs 19 mm 0,6-0,8 mm Maks N Lävistävä lukitus Paineilmakone CR leveys paksuus Kiristysvoima Teräs mm 0,4-1,0 mm Maks N lukko 9

10 VANTEITUSKONEET MUOVIVANTEILLE Puoliautomaattinen vanteituskone i-10 leveys Lämmitysaika Kiristysvoima Verkkojännite PP 5 16 mm s Maks. 392 N Kolvihitsaus 230 V, 1-vaihe, 50 Hz Automaattinen vanteituskone CI 89 PP leveys 9-12 mm Lämmitysaika n. 30 s. Verkkojännite maks. 40 sidosta / min Kolvihitsaus 230 V, 1-vaihe, 50 Hz Automaattinen vanteituskone CI 89 A PP leveys 9-16 mm Lämmitysaika n. 30 s. Verkkojännite maks. 40 sidosta / min Kolvihitsaus 230 V, 1-vaihe, 50 Hz 10

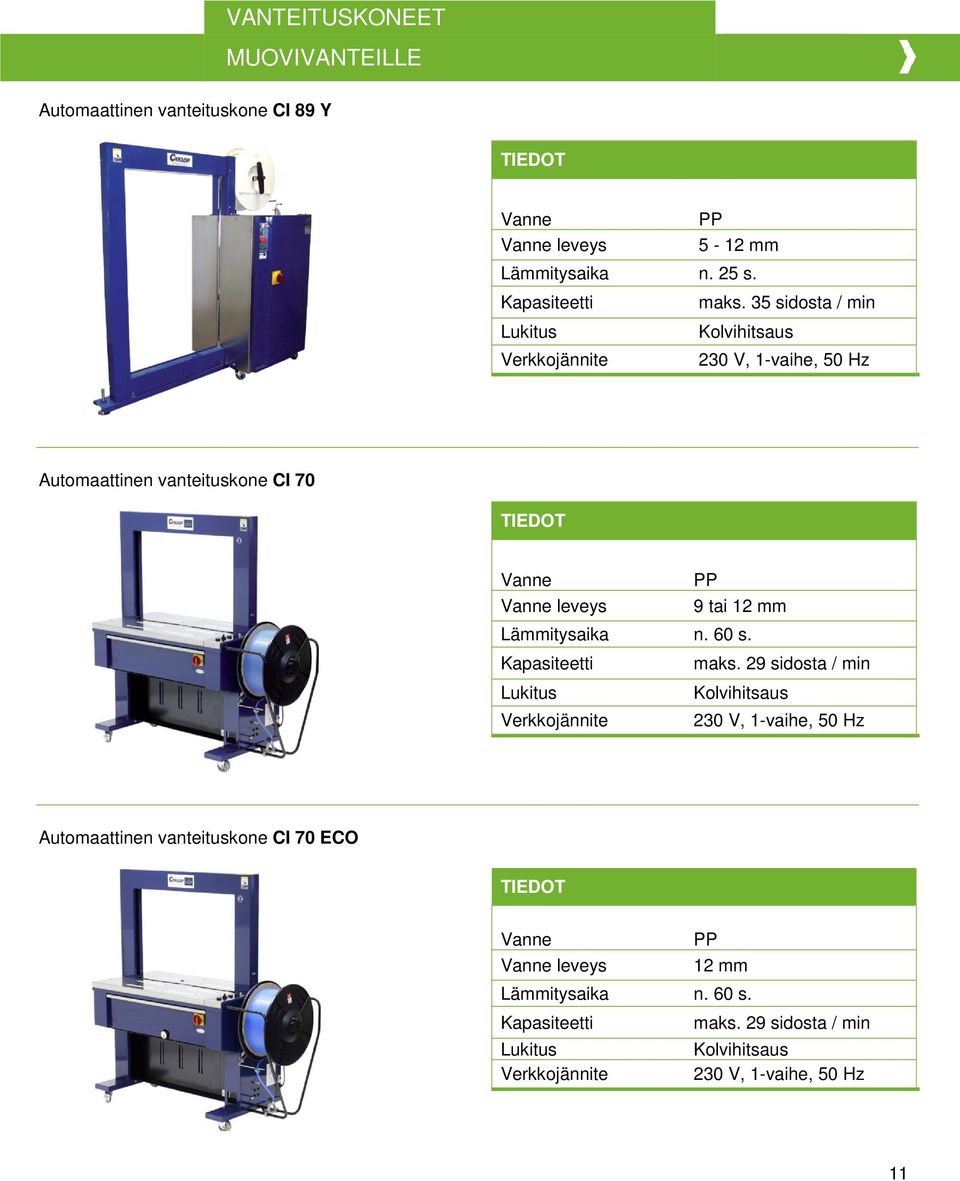

11 VANTEITUSKONEET MUOVIVANTEILLE Automaattinen vanteituskone CI 89 Y PP leveys 5-12 mm Lämmitysaika n. 25 s. maks. 35 sidosta / min Kolvihitsaus Verkkojännite 230 V, 1-vaihe, 50 Hz Automaattinen vanteituskone CI 70 PP leveys 9 tai 12 mm Lämmitysaika n. 60 s. maks. 29 sidosta / min Kolvihitsaus Verkkojännite 230 V, 1-vaihe, 50 Hz Automaattinen vanteituskone CI 70 ECO PP leveys 12 mm Lämmitysaika n. 60 s. maks. 29 sidosta / min Kolvihitsaus Verkkojännite 230 V, 1-vaihe, 50 Hz 11

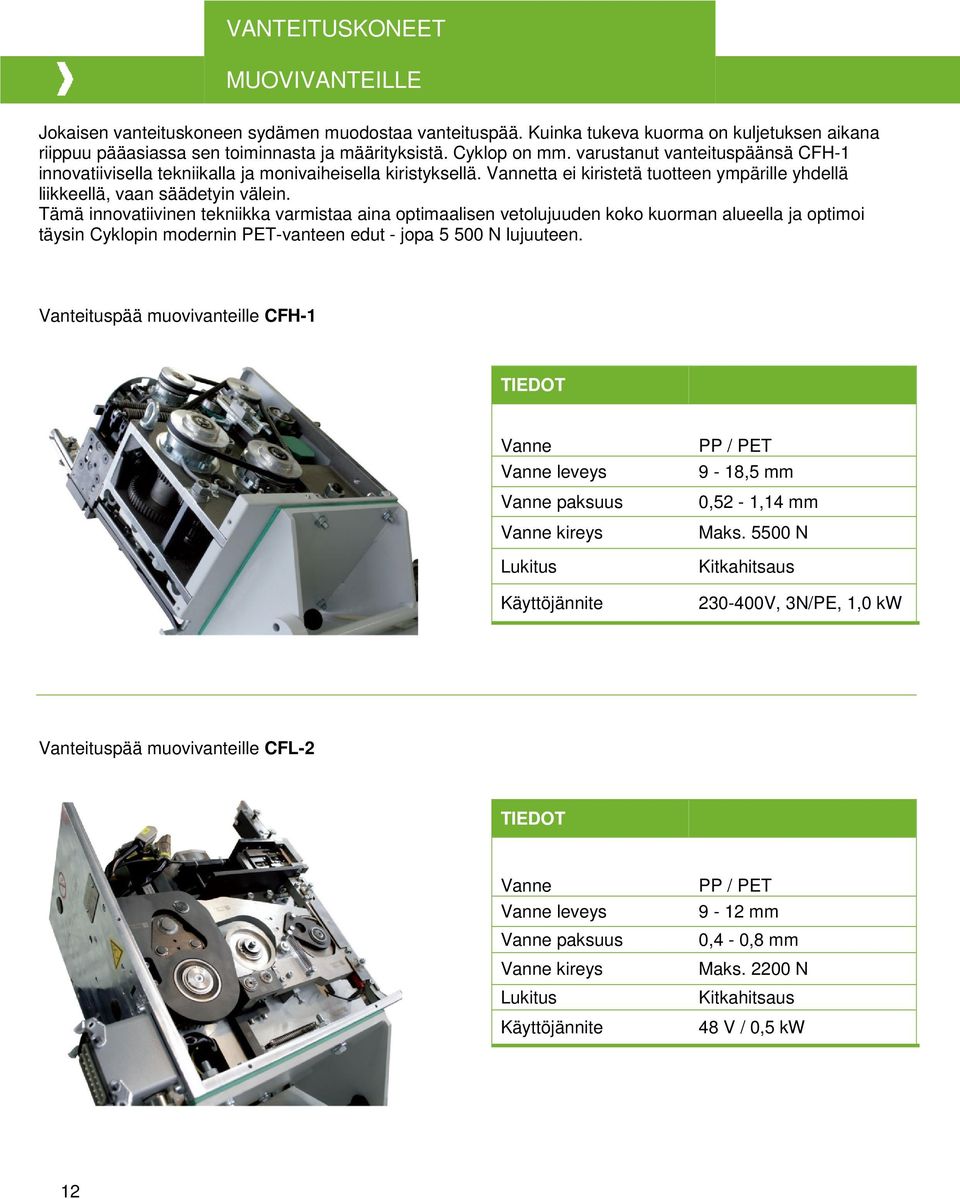

12 VANTEITUSKONEET MUOVIVANTEILLE Jokaisen vanteituskoneen sydämen muodostaa vanteituspää. Kuinka tukeva kuorma on kuljetuksen aikana riippuu pääasiassa sen toiminnasta ja määrityksistä. Cyklop on mm. varustanut vanteituspäänsä CFH-1 innovatiivisella tekniikalla ja monivaiheisella kiristyksellä. tta ei kiristetä tuotteen ympärille yhdellä liikkeellä, vaan säädetyin välein. Tämä innovatiivinen tekniikka varmistaa aina optimaalisen vetolujuuden koko kuorman alueella ja optimoi täysin Cyklopin modernin PET-vanteen edut - jopa N lujuuteen. Vanteituspää muovivanteille CFH-1 leveys paksuus kireys Käyttöjännite PP / PET 9-18,5 mm 0,52-1,14 mm Maks N Kitkahitsaus V, 3N/PE, 1,0 kw Vanteituspää muovivanteille CFL-2 leveys paksuus kireys Käyttöjännite PP / PET 9-12 mm 0,4-0,8 mm Maks N Kitkahitsaus 48 V / 0,5 kw 12

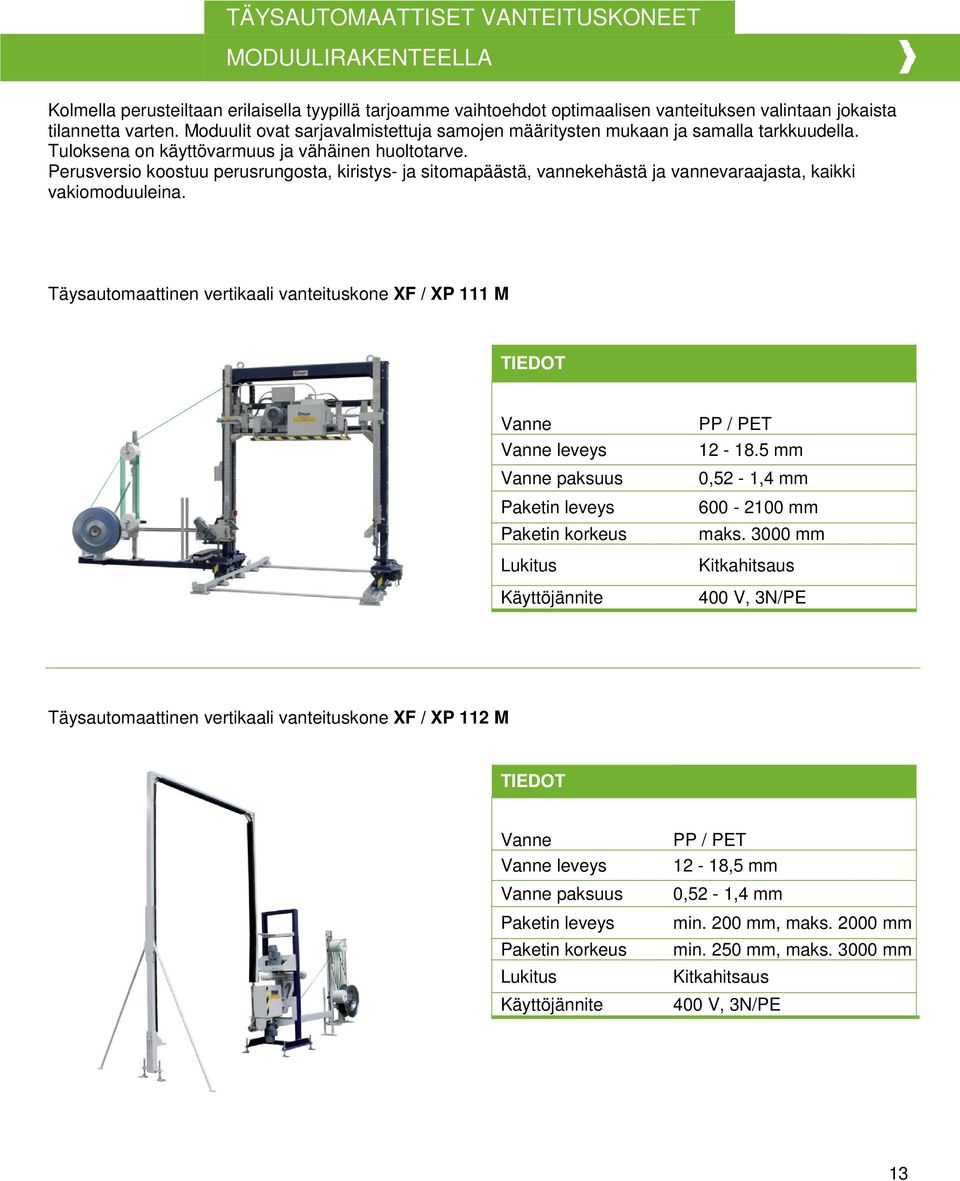

13 TÄYSAUTOMAATTISET VANTEITUSKONEET MODUULIRAKENTEELLA Kolmella perusteiltaan erilaisella tyypillä tarjoamme vaihtoehdot optimaalisen vanteituksen valintaan jokaista tilannetta varten. Moduulit ovat sarjavalmistettuja samojen määritysten mukaan ja samalla tarkkuudella. Tuloksena on käyttövarmuus ja vähäinen huoltotarve. Perusversio koostuu perusrungosta, kiristys- ja sitomapäästä, vannekehästä ja vannevaraajasta, kaikki vakiomoduuleina. Täysautomaattinen vertikaali vanteituskone XF / XP 111 M leveys paksuus Paketin leveys Paketin korkeus Käyttöjännite PP / PET mm 0,52-1,4 mm mm maks mm Kitkahitsaus 400 V, 3N/PE Täysautomaattinen vertikaali vanteituskone XF / XP 112 M leveys paksuus Paketin leveys Paketin korkeus Käyttöjännite PP / PET 12-18,5 mm 0,52-1,4 mm min. 200 mm, maks mm min. 250 mm, maks mm Kitkahitsaus 400 V, 3N/PE 13

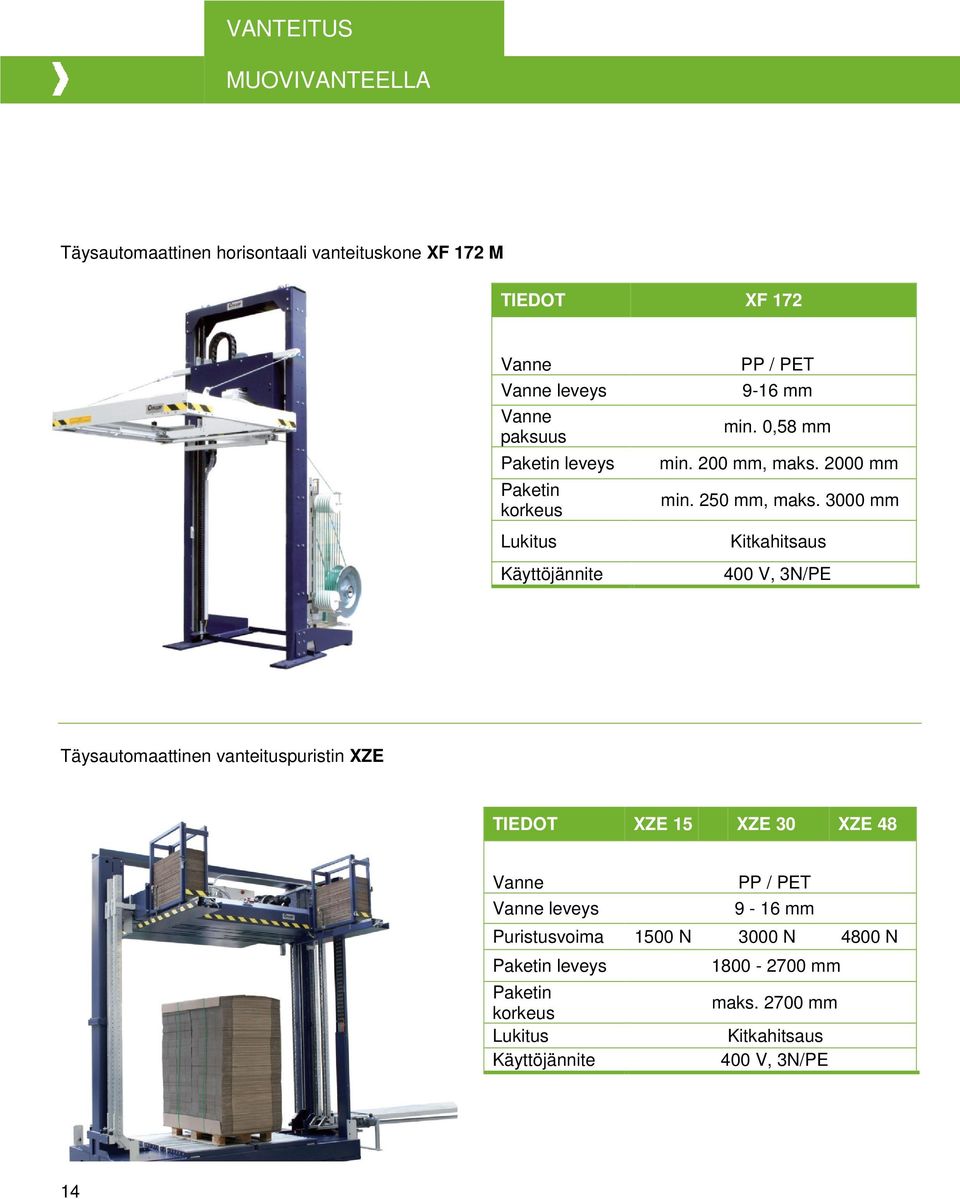

14 VANTEITUS MUOVIVANTEELLA Täysautomaattinen horisontaali vanteituskone XF 172 M XF 172 leveys paksuus Paketin leveys Paketin korkeus Käyttöjännite PP / PET 9-16 mm min. 0,58 mm min. 200 mm, maks mm min. 250 mm, maks mm Kitkahitsaus 400 V, 3N/PE Täysautomaattinen vanteituspuristin XZE XZE 15 XZE 30 XZE 48 PP / PET leveys 9-16 mm Puristusvoima 1500 N 3000 N 4800 N Paketin leveys mm Paketin korkeus maks mm Kitkahitsaus Käyttöjännite 400 V, 3N/PE 14

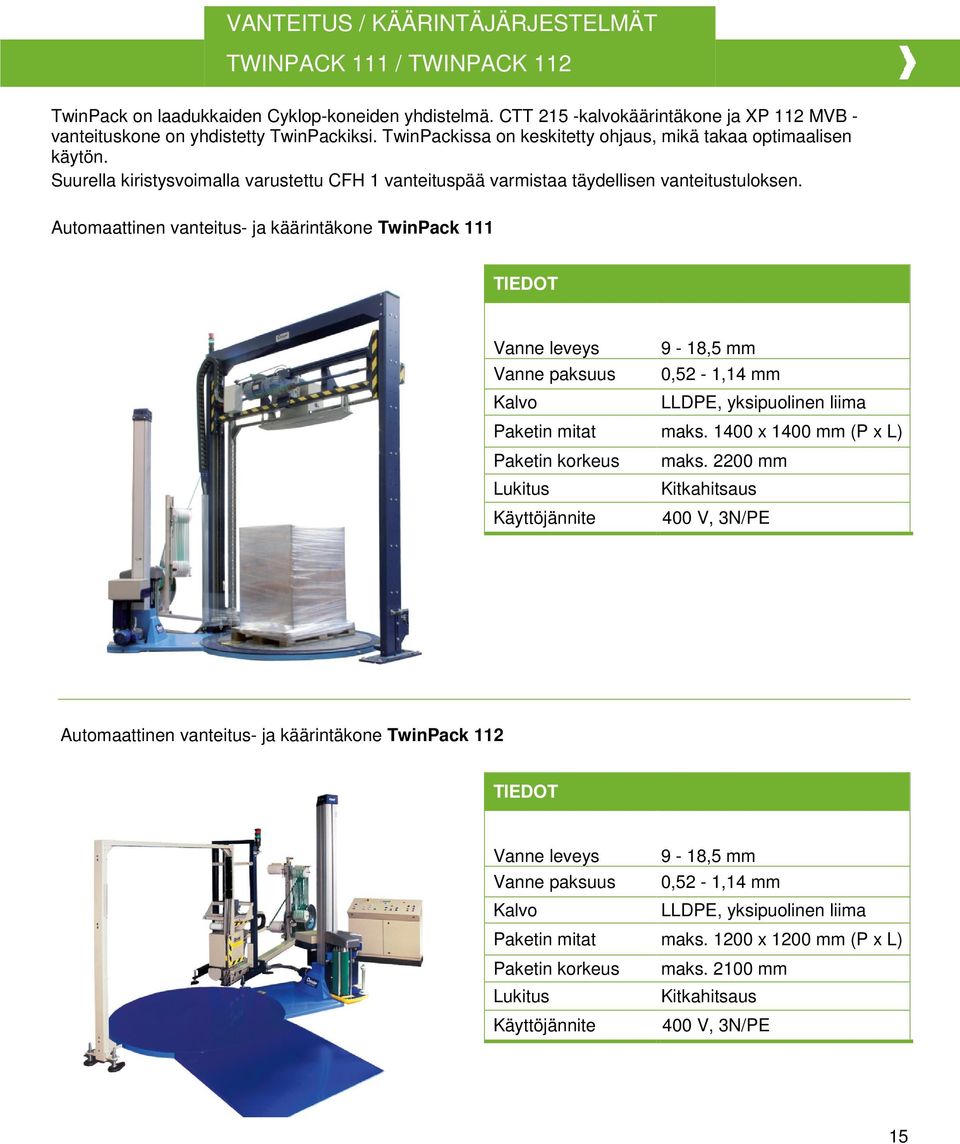

15 VANTEITUS / KÄÄRINTÄJÄRJESTELMÄT TWINPACK 111 / TWINPACK 112 TwinPack on laadukkaiden Cyklop-koneiden yhdistelmä. CTT 215 -kalvokäärintäkone ja XP 112 MVB - vanteituskone on yhdistetty TwinPackiksi. TwinPackissa on keskitetty ohjaus, mikä takaa optimaalisen käytön. Suurella kiristysvoimalla varustettu CFH 1 vanteituspää varmistaa täydellisen vanteitustuloksen. Automaattinen vanteitus- ja käärintäkone TwinPack 111 leveys 9-18,5 mm paksuus 0,52-1,14 mm Kalvo LLDPE, yksipuolinen liima Paketin mitat maks x 1400 mm (P x L) Paketin korkeus maks mm Kitkahitsaus Käyttöjännite 400 V, 3N/PE Automaattinen vanteitus- ja käärintäkone TwinPack 112 leveys 9-18,5 mm paksuus 0,52-1,14 mm Kalvo LLDPE, yksipuolinen liima Paketin mitat maks x 1200 mm (P x L) Paketin korkeus maks mm Kitkahitsaus Käyttöjännite 400 V, 3N/PE 15

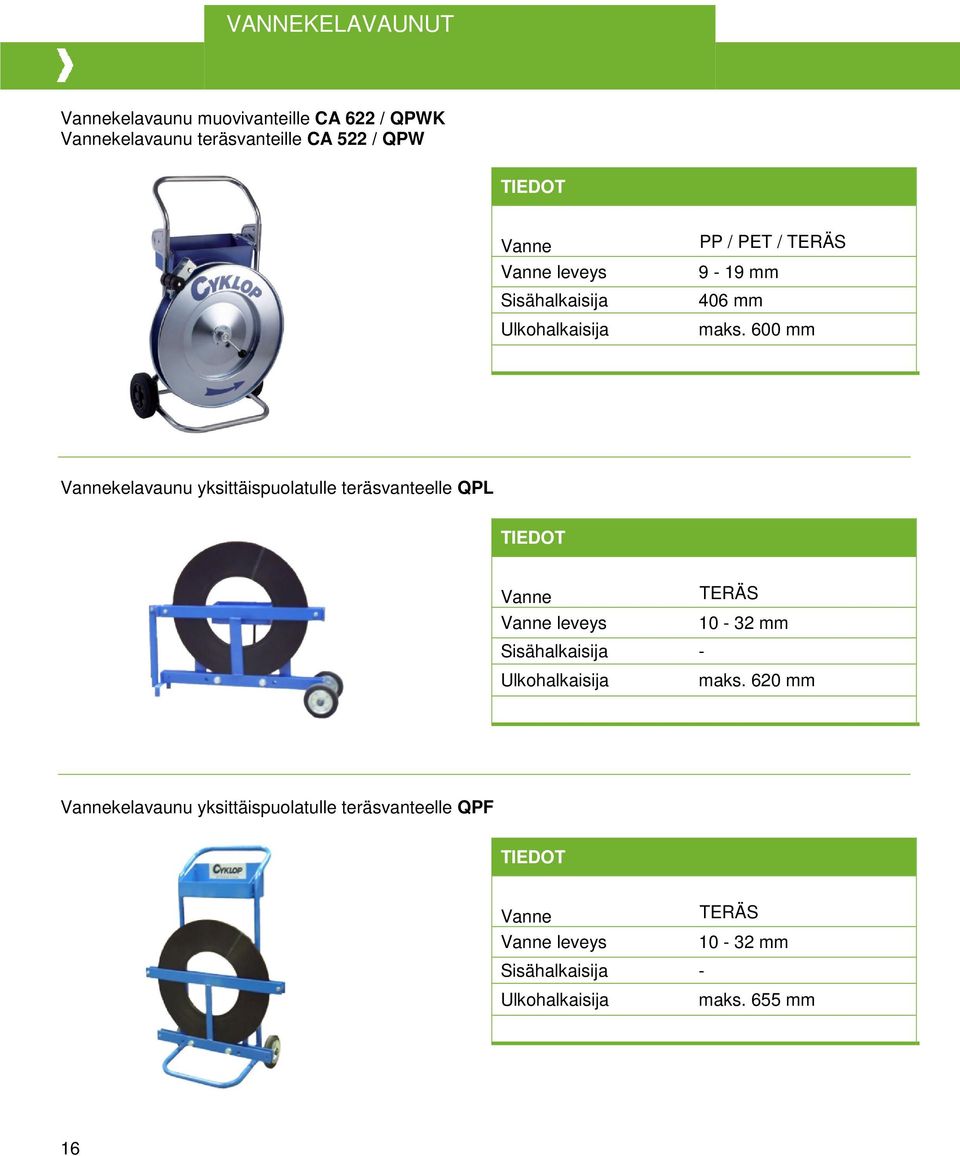

16 VANNEKELAVAUNUT kelavaunu muovivanteille CA 622 / QPWK kelavaunu teräsvanteille CA 522 / QPW leveys Sisähalkaisija Ulkohalkaisija PP / PET / TERÄS 9-19 mm 406 mm maks. 600 mm kelavaunu yksittäispuolatulle teräsvanteelle QPL TERÄS leveys mm Sisähalkaisija - Ulkohalkaisija maks. 620 mm kelavaunu yksittäispuolatulle teräsvanteelle QPF TERÄS leveys mm Sisähalkaisija - Ulkohalkaisija maks. 655 mm 16

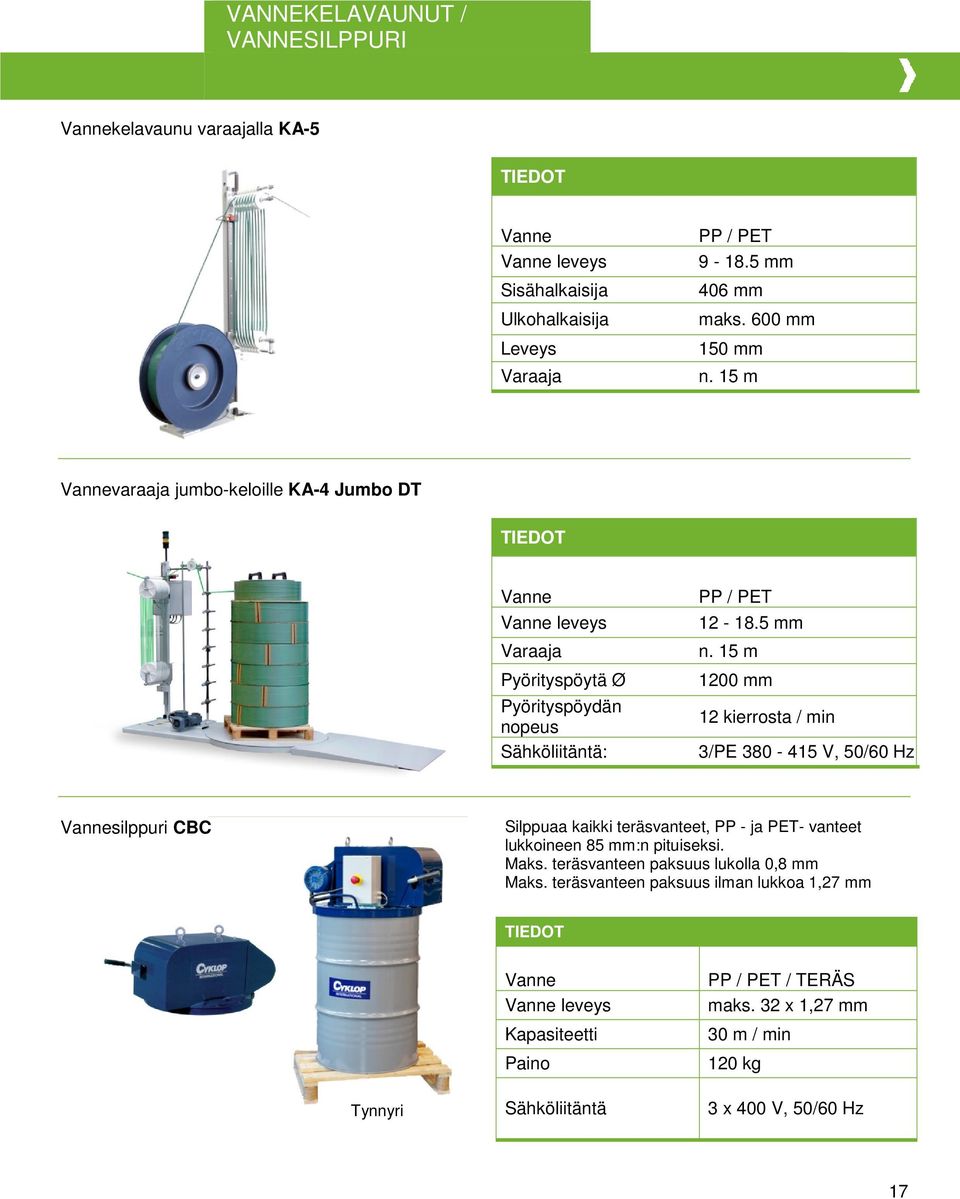

17 VANNEKELAVAUNUT / VANNESILPPURI kelavaunu varaajalla KA-5 leveys Sisähalkaisija Ulkohalkaisija Leveys Varaaja PP / PET mm 406 mm maks. 600 mm 150 mm n. 15 m varaaja jumbo-keloille KA-4 Jumbo DT leveys Varaaja Pyörityspöytä Ø Pyörityspöydän nopeus Sähköliitäntä: PP / PET mm n. 15 m 1200 mm 12 kierrosta / min 3/PE V, 50/60 Hz silppuri CBC Silppuaa kaikki teräsvanteet, PP - ja PET- vanteet lukkoineen 85 mm:n pituiseksi. Maks. teräsvanteen paksuus lukolla 0,8 mm Maks. teräsvanteen paksuus ilman lukkoa 1,27 mm Tynnyri leveys Paino Sähköliitäntä PP / PET / TERÄS maks. 32 x 1,27 mm 30 m / min 120 kg 3 x 400 V, 50/60 Hz 17

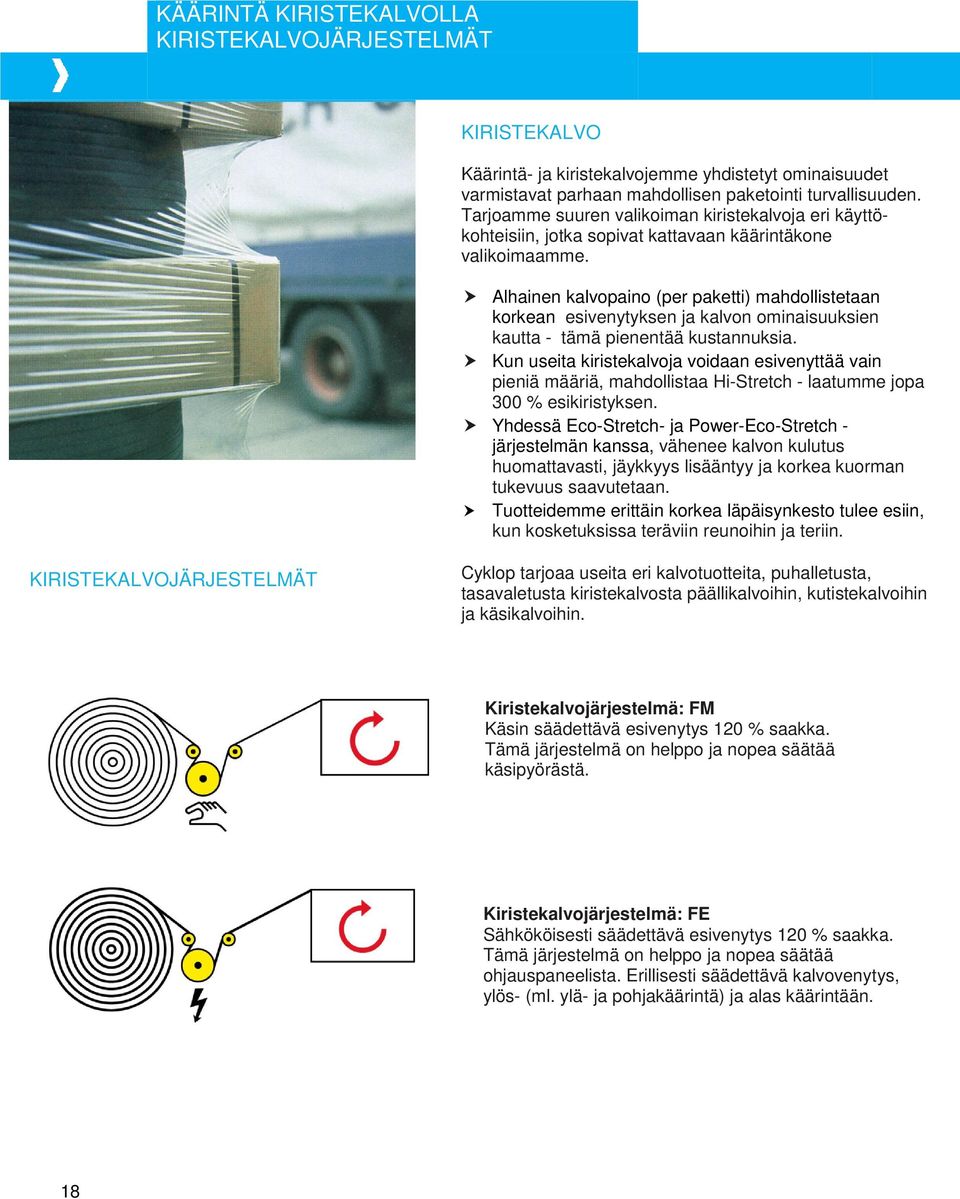

18 KÄÄRINTÄ KIRISTEKALVOLLA KIRISTEKALVOJÄRJESTELMÄT KIRISTEKALVO Käärintä- ja kiristekalvojemme yhdistetyt ominaisuudet varmistavat parhaan mahdollisen paketointi turvallisuuden. Tarjoamme suuren valikoiman kiristekalvoja eri käyttökohteisiin, jotka sopivat kattavaan käärintäkone valikoimaamme. Alhainen kalvopaino (per paketti) mahdollistetaan korkean esivenytyksen ja kalvon ominaisuuksien kautta - tämä pienentää kustannuksia. Kun useita kiristekalvoja voidaan esivenyttää vain pieniä määriä, mahdollistaa Hi-Stretch - laatumme jopa 300 % esikiristyksen. Yhdessä Eco-Stretch- ja Power-Eco-Stretch - järjestelmän kanssa, vähenee kalvon kulutus huomattavasti, jäykkyys lisääntyy ja korkea kuorman tukevuus saavutetaan. Tuotteidemme erittäin korkea läpäisynkesto tulee esiin, kun kosketuksissa teräviin reunoihin ja teriin. KIRISTEKALVOJÄRJESTELMÄT Cyklop tarjoaa useita eri kalvotuotteita, puhalletusta, tasavaletusta kiristekalvosta päällikalvoihin, kutistekalvoihin ja käsikalvoihin. Kiristekalvojärjestelmä: FM Käsin säädettävä esivenytys 120 % saakka. Tämä järjestelmä on helppo ja nopea säätää käsipyörästä. Kiristekalvojärjestelmä: FE Sähkököisesti säädettävä esivenytys 120 % saakka. Tämä järjestelmä on helppo ja nopea säätää ohjauspaneelista. Erillisesti säädettävä kalvovenytys, ylös- (ml. ylä- ja pohjakäärintä) ja alas käärintään. 18

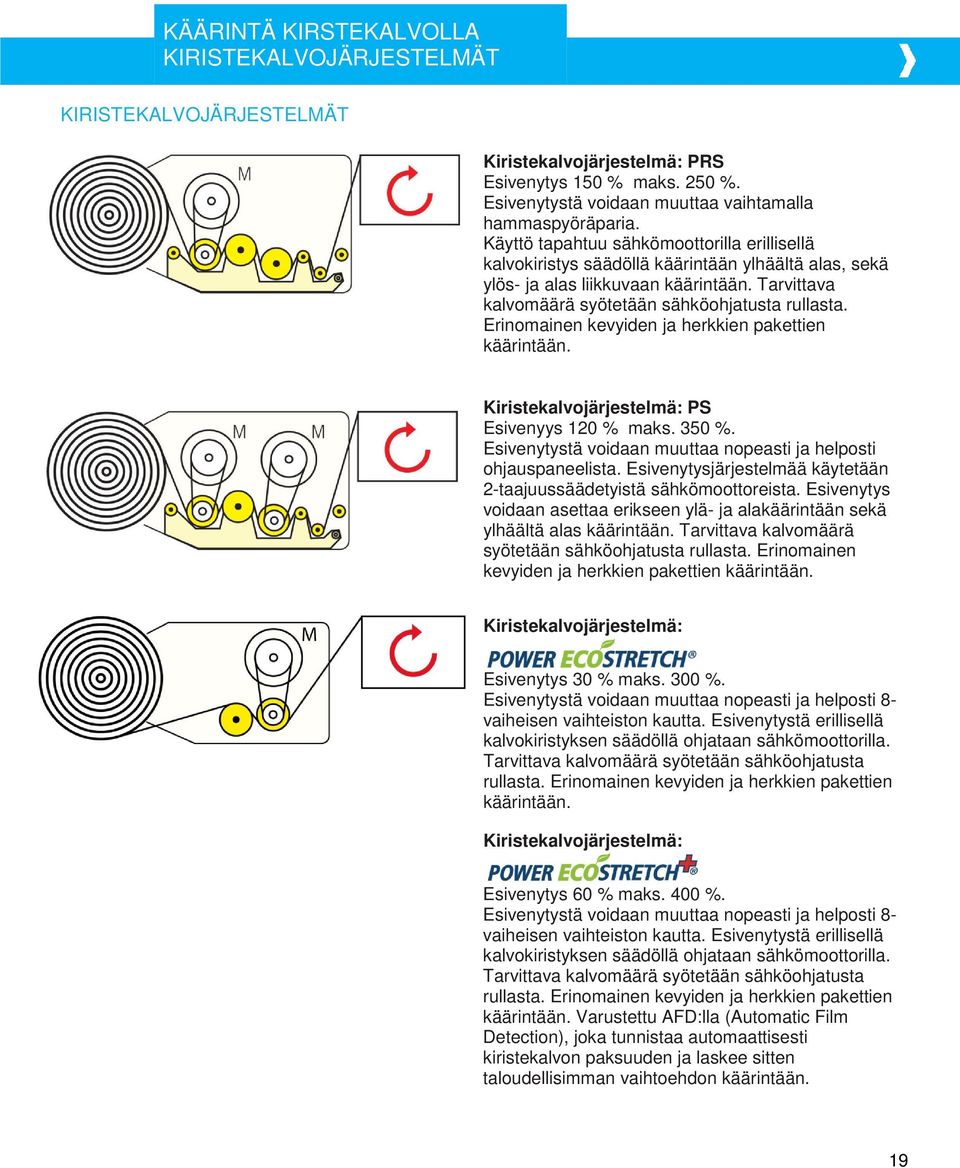

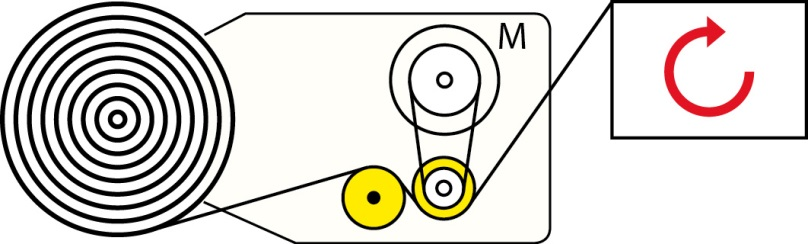

19 KÄÄRINTÄ KIRSTEKALVOLLA KIRISTEKALVOJÄRJESTELMÄT KIRISTEKALVOJÄRJESTELMÄT Kiristekalvojärjestelmä: PRS Esivenytys 150 % maks. 250 %. Esivenytystä voidaan muuttaa vaihtamalla hammaspyöräparia. Käyttö tapahtuu sähkömoottorilla erillisellä kalvokiristys säädöllä käärintään ylhäältä alas, sekä ylös- ja alas liikkuvaan käärintään. Tarvittava kalvomäärä syötetään sähköohjatusta rullasta. Erinomainen kevyiden ja herkkien pakettien käärintään. Kiristekalvojärjestelmä: PS Esivenyys 120 % maks. 350 %. Esivenytystä voidaan muuttaa nopeasti ja helposti ohjauspaneelista. Esivenytysjärjestelmää käytetään 2-taajuussäädetyistä sähkömoottoreista. Esivenytys voidaan asettaa erikseen ylä- ja alakäärintään sekä ylhäältä alas käärintään. Tarvittava kalvomäärä syötetään sähköohjatusta rullasta. Erinomainen kevyiden ja herkkien pakettien käärintään. Kiristekalvojärjestelmä: Esivenytys 30 % maks. 300 %. Esivenytystä voidaan muuttaa nopeasti ja helposti 8- vaiheisen vaihteiston kautta. Esivenytystä erillisellä kalvokiristyksen säädöllä ohjataan sähkömoottorilla. Tarvittava kalvomäärä syötetään sähköohjatusta rullasta. Erinomainen kevyiden ja herkkien pakettien käärintään. Kiristekalvojärjestelmä: Esivenytys 60 % maks. 400 %. Esivenytystä voidaan muuttaa nopeasti ja helposti 8- vaiheisen vaihteiston kautta. Esivenytystä erillisellä kalvokiristyksen säädöllä ohjataan sähkömoottorilla. Tarvittava kalvomäärä syötetään sähköohjatusta rullasta. Erinomainen kevyiden ja herkkien pakettien käärintään. Varustettu AFD:lla (Automatic Film Detection), joka tunnistaa automaattisesti kiristekalvon paksuuden ja laskee sitten taloudellisimman vaihtoehdon käärintään. 19

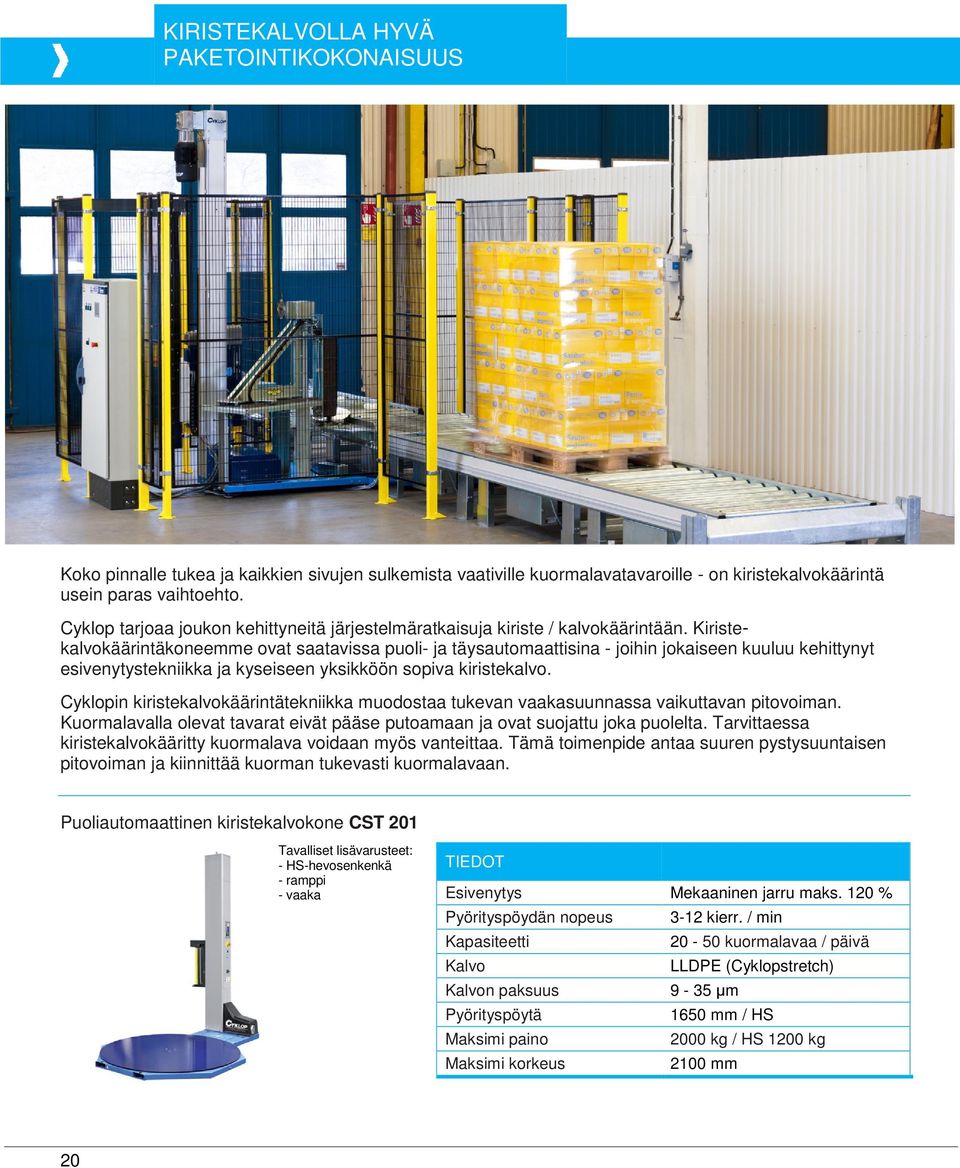

20 KIRISTEKALVOLLA HYVÄ PAKETOINTIKOKONAISUUS Koko pinnalle tukea ja kaikkien sivujen sulkemista vaativille kuormalavatavaroille - on kiristekalvokäärintä usein paras vaihtoehto. Cyklop tarjoaa joukon kehittyneitä järjestelmäratkaisuja kiriste / kalvokäärintään. Kiristekalvokäärintäkoneemme ovat saatavissa puoli- ja täysautomaattisina - joihin jokaiseen kuuluu kehittynyt esivenytystekniikka ja kyseiseen yksikköön sopiva kiristekalvo. Cyklopin kiristekalvokäärintätekniikka muodostaa tukevan vaakasuunnassa vaikuttavan pitovoiman. Kuormalavalla olevat tavarat eivät pääse putoamaan ja ovat suojattu joka puolelta. Tarvittaessa kiristekalvokääritty kuormalava voidaan myös vanteittaa. Tämä toimenpide antaa suuren pystysuuntaisen pitovoiman ja kiinnittää kuorman tukevasti kuormalavaan. Puoliautomaattinen kiristekalvokone CST 201 Tavalliset lisävarusteet: - HS-hevosenkenkä - ramppi - vaaka Esivenytys Mekaaninen jarru maks. 120 % Pyörityspöydän nopeus 3-12 kierr. / min kuormalavaa / päivä Kalvo LLDPE (Cyklopstretch) Kalvon paksuus 9-35 µm Pyörityspöytä 1650 mm / HS Maksimi paino 2000 kg / HS 1200 kg Maksimi korkeus 2100 mm 20

21 KIRISTEKALVOLLA HYVÄ PAKETOINTIKOKONAISUUS Puoliautomaattinen kiristekalvokone CST 211 Tavalliset lisävarusteet: - HS-hevosenkenkä - ramppi - vaaka - automaattinen katkaisu - yläpainin Esivenytys Sähkömagneettinen jarru maks.120 % Pyörityspöydän nopeus 3-12 kierr. / min kuormalavaa/päivä Kalvo LLDPE (Cyklopstretch) Kalvon paksuus 9-35 µm Pyörityspöytä 1650 / 1800 / 2200 mm / HS Maksimi paino 2000 kg / HS 1200 kg Maksimi korkeus 2500 / 3000 mm optio Puoliautomaattinen kiristekalvokone CST 212 Tavalliset lisävarusteet: - HS-hevosenkenkä - ramppi - vaaka - automaattinen katkaisu - yläpainin Kuvassa lisävarusteena hevosenkenkä Esivenytys % Pyörityspöydän nopeus 3-12 kierr. / min kuormalavaa/päivä Kalvo LLDPE (Cyklopstretch) Kalvon paksuus 9-35 µm Pyörityspöytä 1650 / 1800 / 2200 mm / HS Maksimi paino 2000 kg / HS 1200 kg Maksimi korkeus 2500 / 3000 / mm optio Puoliautomaattinen kiristekalvorobotti CSM Robot Tavalliset lisävarusteet: - iso ohjauspyörä - kaksi ohjauspyörää - automaattinen katkaisu Esivenytys % Nopeus 0,2-93 m/min Kalvo LLDPE (Cyklopstretch) Kalvon paksuus 9-35 µm Minimi paketin koko 600 x 600 mm (P x L) Maksimi paketin korkeus 2100 / 2400 / 2800 mm Latausaika 8-10 h 21

22 KIRISTEKALVOLLA HYVÄ PAKETOINTIKOKONAISUUS Puoliautomaattinen kiristekalvokone CTT 205 Tavalliset lisävarusteet: - ramppi - vaaka - automaattinen katkaisu - yläpainin Esivenytys %, säädettävä Pyörityspöydän nopeus maks. 12 kierr. / min kuormalavaa / päivä Kalvo LLDPE (Cyklopstretch) Kalvon paksuus 9-35 µm Pyörityspöytä 1650 mm Maksimi paino 2000 kg Maksimi korkeus 2200 mm / 3000 mm optio Puoliautomaattinen kiristekalvokone CTT 215 Tavalliset lisävarusteet: - ramppi - vaaka - automaattinen katkaisu - yläpainin Esivenytys %, säädettävä Pyörityspöydän nopeus maks. 12 kierr. / min kuormalavaa / päivä Kalvo LLDPE (Cyklopstretch) Kalvon paksuus 9-35 µm Pyörityspöytä 1650 mm Maksimi paino 2000 kg Maksimi korkeus 2200 mm / 3000 mm optio Puoliautomaattinen kiristekalvokone CTT 300 Tavalliset lisävarusteet: - ramppi - vaaka - automaattinen katkaisu - yläpainin Esivenytys %, säädettävä Pyörityspöydän nopeus maks. 15 kierr. / min kuormalavaa / päivä Kalvo LLDPE (Cyklopstretch) Kalvon paksuus 9-35 µm Pyörityspöytä 1650 mm Maksimi paino 2000 kg Maksimi korkeus 2200 mm / 3000 mm optio 22

23 KIRISTEKALVOLLA HYVÄ PAKETOINTIKOKONAISUUS Puoliautomaattinen kiristekalvokone pyörivällä varrella CTA 200 Esivenytys - Nopeus Kalvo maks. 10,5 kierr. / min n. 20 lavaa / päivä LLDPE (Cyklopstretch) Kalvon paksuus 9-35 µm Maksimi koko 1200 x 1200 mm Maksimi korkeus 2400 mm* Puoliautomaattinen kiristekalvokone pyörivällä varrella CTA 400 Esivenytys maks. 400 % Nopeus Kalvo maks. 10,5 kierr. / min n. 50 lavaa / päivä LLDPE (Cyklopstretch) Kalvon paksuus 9-35 µm Maksimi koko 1200 x 1200 mm Maksimi korkeus 2400 mm* 23

24 KIRISTEKALVOLLA HYVÄ PAKETOINTIKOKONAISUUS Täysautomaattinen kiristekalvokone GL 1000 Esivenytys maks. 400 % Nopeus maks. 22 kierr. / min maks.70 lavaa / tunti Kalvo LLDPE (Cyklopstretch) Kalvon paksuus 9-35 µm Maksimi mitat P = mm* L = mm* Maksimi korkeus 2500 mm* Täysautomaattinen kiristekalvokone CST 940 Esivenytys maks. 350 % Nopeus Kalvo maks. 16 kierr. / min maks. 40 lavaa / tunti Kalvon paksuus µm Maksimi mitat Minimi mitat Maksimi korkeus Tavalliset lisävarusteet: - päälliarkin asettaja - yläpainin - kuljettimet - sidontalaite LLDPE (Cyklopstretch) 1200 x 1000 mm* 600 x 600 mm* 2500 mm* Täysautomaattinen kiristekalvokone GL 2000 / Twin 24 Esivenytys % Nopeus Kalvo 2-45 kierr. / min Kalvon paksuus 9-35 µm Maksimi mitat Maksimi korkeus maks. 120 lavaa/tunti LLDPE (Cyklopstretch) P = mm* L = mm* 2500 mm* * Muut mitat pyynnöstä

25 KIRISTEKALVOLLA HYVÄ PAKETOINTIKOKONAISUUS Täysautomaattinen kiristekalvokone pyörivällä varrella CSA 955 / 965 / 975 / Twin* Esivenytys maks. 350 % Nopeus Kalvo kierr. / min 55 / 65 / 75 / 100* lavaa/tunti LLDPE (Cyklopstretch) Kalvon paksuus µm 1200 x 1200 mm* Maksimi mitat 1600 x 1600 mm* 1800 x 1800 mm* Minimi mitat 600 x 600 mm* Maksimi korkeus Tavalliset lisävarusteet: - päälliarkin asettaja - yläpainin - kuljettimet - sidontalaite 2500 mm* Täysautomaattinen kiristekalvokone CSR 9120 / Twin Tavalliset lisävarusteet: - päälliarkin asettaja - yläpainin - jumbo-kelat (40 kg) - automaattinen rullan vaihto - automaattinen kulmasuoja - nostopöytä - kuljettimet Esivenytys % Nopeus Kalvo 65 / 70 kierr. / min Kalvon paksuus µm Maksimi mitat Minimi mitat Maksimi korkeus maks. 140 lavaa / tunti LLDPE (Cyklopstretch) Vakio 1200 x 1200 mm* 600 x 800 mm* 2200 mm* * Muut mitat pyynnöstä 25

26 KIRISTEKALVOLLA HYVÄ PAKETOINTIKOKONAISUUS Horisontaalikäärijä AT 300 / 600 / 900 / 1200 / 1500 / 1800 / 2000 Auto / Semi Esivenytys maks. 100 % (optio) Nopeus maks. 200 kierr. / min Kalvon leveys 125 / 250 / 500 mm Kalvon paksuus µm Maksimi mitat Ø 2020 mm (AT 2000) Minimi mitat Ø 340 mm Horisontaalikäärijä Box 300 / 500 / 800 / 1000 Esivenytys - Nopeus Kalvon leveys maks. 140 kierr. / min 125 mm Kalvon paksuus µm Maksimi mitat Ø 1000 mm (Box 1000) Minimi mitat Ø 334 mm 26

27 KIRISTEKALVOLLA HYVÄ PAKETOINTIKOKONAISUUS Horisontaalikäärijä Speed Wrap 400 Esivenytys - Nopeus 200 / 150 kierr. / min 18 / 28 m / min Kalvon leveys 125 / 250 mm Kalvon paksuus µm Maksimi mitat 200 x 200 mm Horisontaalikäärijä TC Total Closing 600 / 900 / 1200 / 1500 / 1800 / 2000 Esivenytys Nopeus Kalvon leveys maks. 100 % (optio) maks. 200 kierr. / min 125 / 250 / 500 mm Kalvon paksuus µm Maksimi mitat Ø 2000 mm (AT 2000) Minimi mitat Ø 334 mm 27

28 TEIPPAUS Kuljetuslaatikoiden sulkeminen on helppoa ja nopeaa teipillä tai liimanauhalla. Liimanauha ja pahvilaatikot voidaan kierrättää käytön jälkeen. Kun liima aktivoituu muuttuu se nestemäiseksi ja tunkeutuu sisään pahvikanteen. Lopputulos on pitävä. Kiinnitys on tukeva ja kestävä. Multiband muuttuu pahvilaatikon osaksi. Kuumuus ja kylmyys eivät vaikuta kiinnitykseen. Liimanauha ja Multiband ovat ympäristöystävällisiä. Vahvistepaperi ei sisällä haitallisia aineita ja voidaan kierrättää. Liima on tärkkelysjohdannainen, biologisesti hajoava ja myrkytön. Polyesterivahvistekuidut eivät sisällä terveydelle tai ympäristölle haitallisia aineita. Multiband liimanauhaa on kahta eri laatua. Kahdella pituussuuntaisella polyesterikuidulla vahvistettu, joka suojaa reunoilta. Kolmella pituussuuntaisella polyesterikuidulla vahvistettu, joka suojaa myös keskeltä. IDEAALINEN MAINONTAAN Kaikkiin liimanauhoihin on mahdollista saada painatus. Anna meidän suunnitella ja toteuttaa painatus tarpeittesi mukaan, yritys logolla, tekstillä tai symboleilla. Erottuva ja edullinen tapa mainostaa. 28

29 LIIMANAUHA-ANNOSTELIJA LIIMANAUHALLE Manuaalinen liimanauha-annostelija B6 Liimanauhan leveys Liimanauhan pituus Rullan halkaisija Paino Käyttöjännite mm 100 mm mm maks. 200 mm n. 9,3 kg 230 V, 50 Hz, 1-vaihe Automaattinen liimanauha-annostelija C 25 sähkö / C 25 akku Liimanauhan leveys Liimanauhan pituus Rullan halkaisija Paino Käyttöjännite Akku mm 100 mm mm maks. 200 mm n. 12 kg 230 V, 50 Hz, 1-vaihe 14,8 V 29

30 TEIPPI-ANNOSTELIJA ITSEKIINNITTYVÄLLE TEIPILLE Elektroninen teippi-annostelija SAE 75 Teipin leveys Teipin pituus Rullan halkaisija Paino Käyttöjännite mm mm maks. 190 mm n. 6 kg 230 V, 50 Hz, 1-vaihe Elektroninen teippi-annostelija Baby Umet 75 Teipin leveys Teipin pituus Rullan halkaisija Paino Käyttöjännite mm mm maks. 190 mm n. 6 kg 230 V, 50 Hz, 1-vaihe 30

31 PAHVILAATIKON SULJENTA Pahvilaatikon suljentakone CT 103 SD/CT 103 SDT Nopeus Teipin leveys Laatikon pituus Laatikon leveys Laatikon korkeus Käyttöjännite 23 m / min 50 tai 75 mm 120 mm mm mm 230 V, 50 Hz, 1-vaiheinen Automaattinen pahvilaatikon suljentakone CT 105 SDR Nopeus Teipin leveys Laatikon pituus Laatikon leveys Laatikon korkeus Käyttöjännite Ilmanpaine 23 m / min 50 tai 75 mm 120 mm mm mm 230 V, 50 Hz, 1-vaiheinen 4 6 bar 31

32 MERKINTÄ JA KOODAUS Mustesuihkutulostin Cyklop JP NANO LC/JP NANO PLUS Cyklop JP NANO LC on terminen mustesuihkutulostin (TiJ), joka perustuu ympäri maailman tunnettuun HP-TiJ- tekniikkaan. Se on kestävä, pieni ja kompakti, minkä ansiosta se voidaan integroida tai liittää missä tahansa. Dale-ohjelmiston ja intuitiivisen käyttäjärajapinnan ansiosta pieni ja kompakti tulostin voi varustaa laatikkosi korkealaatuisilla tulosteilla. Viivakoodien ja logojen tulostaminen korkealla laadulla on helppoa (jopa 600 dpi). 10 tietueen sisäisen muistin ja USB-muistin kautta, JP NANO LC voi nopeasti ja helposti vaihtaa tulostusmallia. Myös mustepatruunan vaihtaminen on erittäin helppoa. MUSTEPATRUUNA 47 ml mustepatruuna varmistaa pitkän käyttöajan ja optimaaliset tulostuskustannukset. Tällä hetkellä on saatavissa: nopeasti kuivuva vesiliukoinen muste huokoisille pinnoille. Tulossa: nopeasti kuivuva liuotinpohjainen muste ei - huokoisille pinnoille. Tiedot Cyklop JP Nano LC SP Cyklop JP Nano LC DP Cyklop JP Nano Plus SP Cyklop JP Nano Plus DP Tulostuspäiden määrä Rivimäärä Maks. tulostuskorkeus 12,7 mm 25,4 mm 12,7 mm 25,4 mm Maks. viestipituus 500 mm 500 mm 500 mm 500 mm Tulostuskenttien määrä Tulostusnopeus 600x600 DPI 300x300 DPI 150x300 DPI 38 m/min 152 m/min 306 m/min 38 m/min 152 m/min 306 m/min 38 m/min 152 m/min 306 m/min 38 m/min 152 m/min 306 m/min 32

33 NIPUTUS Niputuskone EMT - AXRO FQC2 maks. 100 nippua / min Elastinen naru Cylastic PES / PCs 1300 / 3K Vetolujuus N Venyminen maks. 260 % Paino 47 kg Käyttöjännite 240 V, 50/60 Hz, 1-vaiheinen 33

34 NIPUTUS Niputuskone AXRO 2 Basic maks. 60 nippua / min Elastinen naru Cylastic PC-1300 / PE/Food 1K Vetolujuus N Venyminen maks. 260 % Paino 45 kg Käyttöjännite 240 V, 50/60 Hz, 1-vaiheinen Niputuskone pyöreille tuotteille AXRO IN maks. 20 nippua / min Elastinen naru Cylastic PC-1300 / PE/Food 1K Vetolujuus N Venyminen maks. 260 % Paino 60 kg Käyttöjännite 240 V, 50/60 Hz, 1-vaiheinen 34

35 NIPUTUS Elastobinder maks. 40 nippua / min Kaaren koko 160 x160 / 400 x160 mm (L x K) Koneen paino 30 kg Käyttöjännite 240 V, 50/60 Hz, 1-vaiheinen 35

36 Puh: / FAKSI Oy Cyklop Ab Laippatie Helsinki Puh: Faksi: info@cyklop.fi
