1 CTR LKV 1000XT Adsorptiokuivaimet KÄYTTÖOHJE

2 Sisällys Käyttökohde... 3 Valmistusdirektiivi... 3 Turvallisuustiedot... 4 Suhteellinen kosteus ja sen vaikutus materiaaleihin... 5 Miten valitaan oikea kuivaustekniikka... 5 Kuivaimen toimintaperiaate... 6 Yleiskuvaus, säätimet... 8 Kuljetus Kunnossapito ja huolto Lisävarusteet ja kulutustarvikkeet Vianetsintä Tekniset tiedot Corroventa Avfuktning AB (17)

3 Käyttöohje CTR LKV 1000XT Käyttökohde CTR LKV 1000XT on ilmajäähdytteisellä lauhduttimella varustettu adsorptiokuivain, joka on kehitetty ja suunniteltu rakennusten ja vesivahinkojen kuivaukseen. Sisäänrakennetun automaattisen pumpun ansiosta se on ihanteellinen päivystysvahinkojen ja rakennusten kuivaukseen sekä sellaisiin tapauksiin, jolloin tavallisen adsorptiokuivaimen märkää ilmaa on vaikea siirtää ulos. Adsorptioperiaatteen ansiosta CTR LKV 1000XT toimii myös alhaisissa lämpötiloissa ja märkäilmaa jäähdyttäessään se lämmittää huonetta n. 3 kw teholla. Muiden Corroventa-koneiden tavoin CTR LKV 1000XT on erittäin energiatehokas, kestävä ja pitkäikäinen. Kuivain on erittäin helppo käyttää ja huoltaa. Ominaisuudet: Energiatehokas Helppo huoltaa Suuri teho Aika- ja kwh-mittari Vahvatekoinen Valmistusdirektiivi Kuivain CTR LKV 1000XT on CE-merkitty. Vastuuvapautus Virheellinen asennus ja/tai virheellinen käyttö voivat aiheuttaa tapaturmia ja omaisuusvahinkoja. Valmistaja ei vastaa vahingoista, jotka johtuvat siitä, ettei näitä ohjeita noudatettu tai että konetta käytetään väärään käyttötarkoitukseen. Takuu ei kata näitä vaurioita. Takuu kattaa materiaali- tai valmistusvirheistä johtuvat vauriot, mutta ei korvaa seurannaisvahinkoja. Takuu ei kata kulutusosia eikä normaalista kulumisesta aiheutuvia vaurioita. Ostajan on tarkastettava tuote toimituksen yhteydessä ja varmistettava oikea toiminta käytön aikana käyttöohjeen ohjeiden mukaan. Koneeseen ei saa tehdä mitään muutoksia ilman Corroventa Avfuktning AB:n kirjallista lupaa. Tuotteita, teknisiä tietoja ja/tai asennus- ja käyttöohjeita voidaan muuttaa ilman ennakkoilmoitusta. Tämän käyttöohjeen sisältö on suojattu tekijänoikeuslailla. Mitään tämän asiakirjan osaa ei kopioida, tallentaa tietojärjestelmään tai siirtää missään muodossa tai millään tavalla ilman Corroventa Avfuktning AB:n kirjallista lupaa. Lähetä mahdolliset asiakirjan sisältöä koskevat kommentit osoitteeseen: Corroventa Avfuktning AB Puh Mekanikervägen 3 Faksi Bankeryd Sähköposti mail@corroventa.se Ruotsi Corroventa Avfuktning AB (17)

4 Turvallisuustiedot Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai joiden kokemukset ja taidot ovat puutteelliset, ellei heitä valvo tai opasta henkilö, joka on vastuussa heidän turvallisuudestaan. Lapset saavat käyttää konetta vain aikuisen valvonnassa, joka varmistaa, että konetta ei käytetä leluna. Kuivaimen asennuksen yhteydessä tehtävät sähköasennukset saa tehdä vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Noudata lisäksi seuraavia ohjeita: 1. Kuivainta saa käyttää vain sisätiloissa. 2. Kuivainta ei saa kytkeä jännitteelliseksi ennen kuin asennus on suoritettu loppuun tämän ohjeen mukaisesti. 3. Kuivainta ei saa peittää käytön aikana: se voi aiheuttaa kuivaimen ylikuumenemisen ja palovaaran. 4. Kuivainta ei saa käyttää työpöytänä, työpukkina tai jakkarana. 5. Älä seiso tai kiipeä kuivaimen päälle. 6. Älä käytä kuivainta ilman suodatinta, koska se voi vahingoittaa kuivainta. Varmista, että suodatin on puhdas. Jos se on tukossa, kone voi ylikuumentua. 7. Varmista, että kuivain ei ime emäksisiä tai orgaanisia aineita, joilla on korkea kiehumispiste, kuten öljyä, rasvaa, liuotinaineita, boracolia tai vastaavia. Se voi tuhota roottorin. 8. Kuivainta ei saa käyttää tiloissa, joissa voi esiintyä räjähtäviä kaasuja. 9. Älä työnnä mitään esineitä imusäleikköön tai poistoaukkoihin, koska se voi vaurioittaa kuivainta ja aiheuttaa tapaturmavaaran. 10. Aseta kuivain tukevalle ja tasaiselle alustalle, jotta se ei voi kaatua. 11. Pidä lapset, eläimet ja sivulliset kaukana työpaikasta. 12. Ota yhteyttä kuivaimen toimittajaan, jos kuivain on rikki tai jos pistotulppa tai sähköjohto on vaurioitunut. Älä korjaa sitä itse, ellet ole suorittanut toimittajan koulutusta. 13. Varo vahingoittamasta sähköjohtoa. Varo vetämästä johtoa veden läpi tai terävien reunojen yli. 14. Älä kanna tai vedä kuivainta sähköjohdosta. 15. Älä käytä konetta erittäin kosteassa tai märässä ympäristössä, se voi olla vaarallista. Älä käytä kuivainta niin, että se seisoo vedessä. 16. Suosittelemme vikavirtasuojaimen käyttöä sähköiskuvaaran minimoimiseksi. 17. Varo, ettei sähkökomponentteihin pääse vettä. Kastuneet sähkökomponentit on kuivattava huolella ennen kuin kuivainta käytetään. 18. Irrota sähköjohto pistorasiasta ennen kuin avaat kuivaimen puhdistusta tai huoltoa varten. 19. Kuivaimen sähköjärjestelmän korjauksen ja huollon saa suorittaa vain valtuutettu sähköasentaja. 20. Kuivainta ei saa käyttää muiden kuin tässä käyttöohjeessa mainittujen tai Corroventa Avfuktning AB:n hyväksymien lisävarusteiden kanssa. Ota yhteyttä kuivaimen toimittajaan, jos tarvitset lisää turvallisuusohjeita ja käyttöohjeita. Corroventa Avfuktning AB (17)

5 Suhteellinen kosteus ja sen vaikutus materiaaleihin Kaikki ilma sisältää enemmän tai vähemmän kosteutta. Emme näe sitä paljaalla silmällä ennen kuin se tiivistyy pieniksi pisaroiksi esim. metalli- tai lasipinnalle. Kosteus aiheuttaa ongelmia jo ennen kuin se näkyy, sillä se vaikuttaa materiaaleihin ja valmistusprosesseihin, aiheuttaa korroosiota ja edistää mikrobikasvua. Ilman kosteus mitataan ja ilmoitetaan suhteellisena kosteutena (%RH). Se ilmaisee kuinka paljon ilmassa on vettä suhteessa siihen, miten paljon se voi enintään sisältää annetussa lämpötilassa ja paineessa. Mitä korkeampi lämpötila, sitä enemmän ilma voi sisältää vettä. Kuitenkin suhteellinen ilmankosteus on se arvo, joka lasketaan ja joka pitää tarkastaa, jos halutaan välttää korroosio tai homekasvu. Kun suhteellinen kosteus on 100 %, ilma on kylläistä, ilmassa on huurua ja kosteus tiivistyy pieninä vesipisaroina. Jo 60 % RH:ssa teräs ruostuu ja 70 % RH:ssa on olemassa homehtumisvaara. Peukalosääntönä pidetään, että 50 % RH on hyvä ilmasto useimmille materiaaleille. Miten valitaan oikea kuivaustekniikka Adsorptioperiaatteen etuna kondenssikuivaukseen nähden on se, että se ei ole yhtä paljon lämpötilasta riippuvainen. Adsorptio toimii kaukana jäätymispisteen alapuolella kun taas kondenssikuivaimen teho laskee nopeasti lämpötilan laskiessa, mikä ilmenee vasemmalla olevasta kaaviosta. CTR LKV 1000XT:n tapainen ilmajäähdytteisellä lauhduttimella varustettu adsorptiokuivain yhdistää nämä kaksi ja toimii suurella alueella ml kondenssikuivaimen pääasiallinen toimialue. Se on siis paras vaihtoehto, kun halutaan kuivata huoneita alhaisissa lämpötiloissa, ihanteellinen päivystysvahinkojen ja rakennusten kuivaukseen. Valittaessa oikeaa tekniikkaa annettuun kuivaustilanteeseen voidaan sanoa, että adsorptiokuivaus on ensisijainen valinta lämmittämättömien tilojen tai materiaalien kuivaukseen. Jälkimmäistä perusteellaan sillä, että adsorptiokuivaimet, esim. Corroventan 150, 300 ja 500XT, tuottavat kuivempaa ilmaa, ts. tuloilman ja poistoilman kosteusero on suurempi grammoina kuutiometriä kohti (ΔX), mikä näkyy oikealla olevasta kaaviosta ja joka on ratkaisevaa kuivausnopeuden kannalta. Kerrosrakenteiden imu- tai painekuivaukseen voidaan mieluusti käyttää kuivaimesta ja turbiinista koostuvaa yhdistelmää. Kuten yllä olevasta kaaviosta nähdään, kondenssikuivainta käytetään mieluiten lämpimissä ja kosteissa tiloissa kun tarvitaan huonekuivausta. Corroventa Avfuktning AB (17)

6 Kuivaimen toimintaperiaate CTR LKV 1000XT on ilmajäähdytteisellä lauhduttimella varustettu adsorptiokuivain, ympäristön jäähdytysilma puhalletaan sen läpi erillisellä puhaltimella. Sisäänrakennetussa adsorptiokuivaimessa käytetään piigeeliä; se on nopea kuivausaine, joka voidaan regeneroida käytännössä rajattomasti. Piigeeli on kide, jossa on valtava määrä mikroskooppisia huokosia, joiden vuoksi sen pinta-ala on erittäin suuri. Yhdessä grammassa piigeeliä kosteutta sitova ala on m 2, eli CTR LKV 1000XT:n kuivausaineen kokonaispinta-ala on n m 2. Piigeeli voi sitoa erittäin paljon kosteuta, jopa 40 % omasta painostaan. Kuivausaine ei ole vesiliukoista eikä se siten voi huuhtoutua pois eikä kulkeutua pois ilmavirtojen mukana. Kuivausprosessi Kuivausaine on asennettu roottoriin (1). Kuivattava ilma imetään tuloaukon (2) kautta puhaltimen (3) avulla. Ilma kulkee ensin suodattimen ja sitten kuivausroottorin läpi. Lopuksi kuiva ilma virtaa kuivailmalähdön (4) kautta kuivattavaan tilaan. Roottorissa on aksiaalisuuntaiset ilmakanavat ja se koostuu keraamiseen rakenteeseen sidotusta tehokkaasti kosteutta imevästä kuivausaineesta, piigeelistä. Roottorin aksiaalisuuntaiset ilmakanavat tuottavat laminaarisen virtauksen olemattomalla painehäviöllä. Roottoria pyöritetään käyttömoottorilla (5) ja käyttöhihnalla (6). Roottorin adsorboima kosteus poistetaan lämmittämällä pieni määrä ilmaa lämmittimellä (7), minkä jälkeen ilma virtaa pienen roottoriosan läpi, joka näin regeneroidaan ja puhdistetaan vastavirtausperiaatteella. Märkä ilma poistetaan poistoaukon (8) kautta ilmajäähdytteiseen lauhduttimeen, jossa ilma jäähdytetään ympäristön ilmalla ja syötetään sitten takaisin kuivaimeen osana uutta prosessiilmaa. Lauhduttimen kondenssivesi valuu säiliöön ja poistetaan sisäänrakennetulla pumpulla. Toimituksen tarkastus Corroventa Avfuktning AB (17)

7 CTR LKV 1000XT -kuivaimen pakkaus sisältää seuraavat osat: Kuivain CTR LKV 1000XT Prosessi-ilmansuodatin, valkoinen Jäähdytysilmasuodatin, musta Käyttöohje 1 kpl 2 kpl 1 kpl 1 kpl Corroventa Avfuktning AB (17)

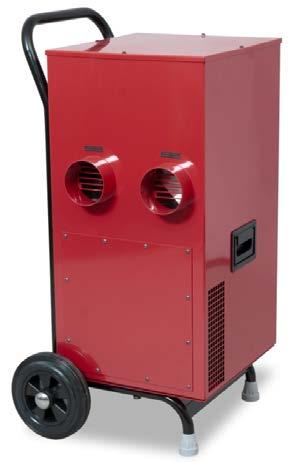

8 Yleiskuvaus, säätimet Alla olevissa kuvissa on CTR LKV 1000XT kuivain ulkopuolisine osineen ja säätimineen. Merkkivalo sekä Man/Hygvalitsin Aika- ja kwhitt i Manuaalinen (jatkuva käynti) tai ohjaus kytketyllä hygrostaatilla (Hyg) Varoitusvalo, pumppuvika Liitäntä h t till Prosessi-ilman tt kk Jäähdytysilman tt kk Kuivailmaliitin, vasen Kuivailmaliitin, oikea Kondenssivesiletku Jäähdytysilman poistoaukko Corroventa Avfuktning AB (17)

9 Asennus CTR LKV 1000XT on erittäin helppo ja nopea asentaa, minkä ansiosta se soveltuu erinomaisesti päivystyskoneeksi, joka saadaan erittäin nopeasti paikalle vahingon tapahduttua. Se sijoitetaan kuivattavaan tilaan niin, että ilmankierto on mahdollisimman hyvä. Mitä paremmin tilan ilma saadaan liikkeeseen, sitä paremmin ja nopeammin tila kuivuu. Kuivain tuottaa 450 m 3 kuivailmaa tunnissa ja koska ilmanvaihdon tulisi olla 1,5-2 kertaa tunnissa, kone sopii tiloihin 300 m 3 saakka. Älä sijoita konetta alle 0,5-1,0 metrin etäisyydelle seinästä, jotta ilma voi virrata esteettä. Kuivailmaliittimiin voi liittää letkut useiden tilojen samanaikaista kuivausta ja kuivailman levittämistä varten. On tärkeää varmistaa, että kuivattava tila on hyvin suljettu ja rajattu. Huoneen ikkunoiden ja ovien on oltava kiinni; jos sellaiset puuttuvat, käytä mieluiten muovia tai muita väliaikaisia peitteitä. Jos tila on hyvin pieni, on tärkeä muistaa, että kone voi tuottaa jopa 3 kw lämmitystehon, joka voi tietyissä tilanteissa aiheuttaa lämpötilan voimakkaan nousun ja kuivaustehon voimakkaan laskun. Koneen suorituskyky on suurimmillaan alueella 0-25 C. Kun kuivataan puuta tai muissa tilanteissa, joissa kuivuminen saattaa olla liian nopeaa tai jatkua liian kauan, CTR LKV 1000XT voidaan kytkeä lisävarusteena saatavaan hygrostaattiin. Hygrostaatin avulla voidaan asettaa ilman suhteelliselle kosteudella kynnysarvo, jossa kone pysähtyy ja lopettaa kuivaamisen. Kone käynnistyy automaattisesti, kun kosteus nousee. Koneen kondenssivesiletku on johdettava viemäriin, lattiakaivoon, pesualtaaseen tai vastaavaan. Sisäänrakennetun pumpun nostokorkeus on 4 metriä, joten viemäri voi olla paljon korkeammalla kuin kone. Älä käytä konetta alle 0 C lämpötilassa, koska kondenssivesiletku voi jäätyä ja vahingoittaa sisäänrakennettua pumppua. Asennus lyhyesti (katso myös sivu 7, Yleiskuvaus, säätimet): Sijoita kuivain kuivattavaan tilaan niin, että ilmankierto on mahdollisimman hyvä. Älä sijoita konetta alle 0,5-1,0 metrin etäisyydelle seinästä, jotta ilma voi virrata esteettä. Levitä kuivailmaa tarvittaessa kuivailmaliittimiin liitetyillä letkuilla. Varmista, että kuivain seisoo tukevasti ja vakaasti niin, että se ei voi kaatua. Vedä kondenssivesiletku sopivaan viemäriin. Pumppumoduulin nostokorkeus on 4 metriä. Varmista, että letku ei ole puristuksissa ja että se on puhdas, jotta vesi poistuu esteettä. Kytke kone 1-vaihe, 230 V pistorasiaan, joka on suojattu 10 A tai maks. 16 A varokkeella. Aseta toimintatilavalitsin asentoon Man jatkuvaa käyttöä varten, varmista että se ei ole Hygasennossa. Kun kuivataan puuta tai muissa tilanteissa, joissa kuivuminen saattaa olla liian nopeaa tai jatkua liian kauan, aseta ohjauspaneelin valitsin Hyg-asentoon ja kytke sopiva hygrostaatti. Ennen kuin poistut kuivaimen luota varmista kuivailmaliittimen läpi kurkistamalla, että roottori pyörii, kokeile että molemmista kuivailmaliittimistä puhaltaa ilmaa ja että kuivailma tuntuu lämpimämmältä kuin ympäristö. Jälkimmäisen voi hyvin tarkistaa oikeasta Corroventa Avfuktning AB (17)

10 kuivailmaliittimestä, joka on lähinnä roottorin lämpösuojusta. Hygrostaattia käytettäessä asetusarvo on ehkä laskettava hetkeksi, jotta kuivaus käynnistyy muuten lämmitin ei toimi ja ilma ei lämpene. Töiden lopuksi noudata kuivaimen kahvan alla olevassa tarrassa olevia ohjeita, jotta kondenssivettä ei roisku lattialle tai autoon. Älä pysäytä kuivainta. Tartu varovasti koneen kahvaan ja kallista konetta ensin eteenpäin tukijalkojen päälle tai siten taaksepäin pyörien päälle. Tällä tavoin varmistat, että lauhduttimeen jäänyt kondenssivesi valuu pumppumoduuliin ja pumpataan ulos. Koska kone painaa 47 kg, ole varovainen äläkä kallista liikaa, koska se on raskas pidellä. Kuljetus Ennen kuljetusta, ts. ennen töiden lopetusta, tyhjennä kondenssivesi noudattamalla kahvan alla olevia ohjeita. Kuivain voidaan kuljettaa pystyssä tai vaaka-asennossa selkäpuoli alaspäin, ts. kahva alaspäin. Jos kuivainta ei tyhjennetty ennen pysäyttämistä, siitä voi tippua vettä kun se asetetaan vaaka-asentoon. Corroventa Avfuktning AB (17)

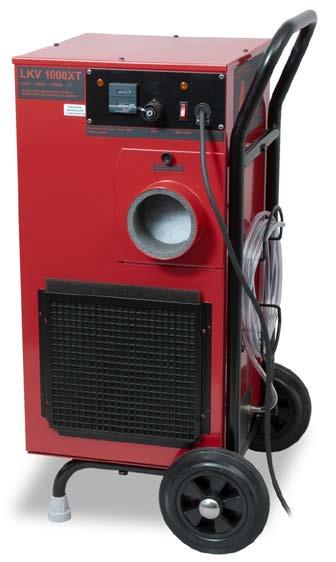

11 Kunnossapito ja huolto Suodattimen vaihto, prosessi-ilmansuodatin ja jäähdytysilmansuodatin Kuivaimen suorituskyvyn ylläpitämiseksi ja ylikuumenemisen välttämiseksi prosessi-ilmansuodatin ja jäähdytysilmansuodatin on vaihdettava säännöllisesti, mieluiten aina käytön jälkeen. Jos ilma on erittäin likaista, suodattimet pitää vaihtaa useammin. Jäähdytysilmasuodatin on pestävä, joten sen voi käyttää uudelleen. Suodattimet vaihdetaan kone pysäytettynä. Prosessi-ilmansuodatinta vaihdettaessa luukku avataan kiertämällä nuppia vastapäivään. Irrota vanha suodatin ja asenna uusi. Sulje luukku kiertämällä nuppia myötäpäivään. Suodatinluukun nuppi. Vedä jäähdytysilmansuodatin pitimestään ja puhdista tai vaihda suodatin. Asenna suodatin työntämällä se pitimeen. Jäähdytysilmansuoda tin Corroventa Avfuktning AB (17)

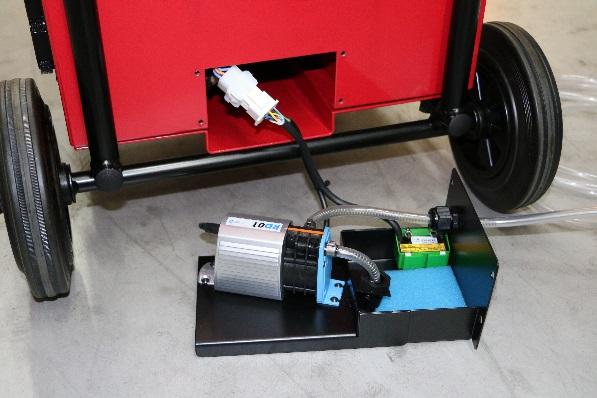

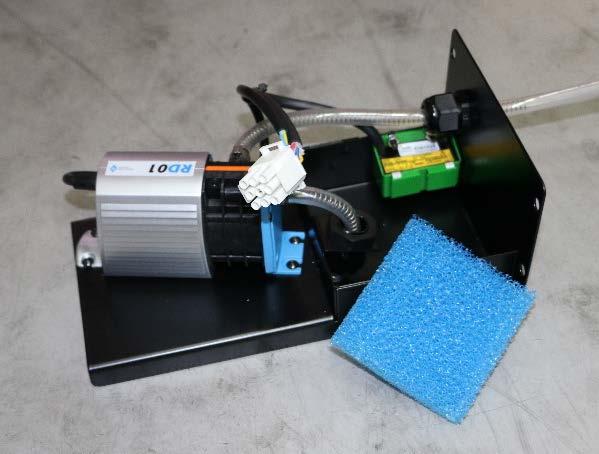

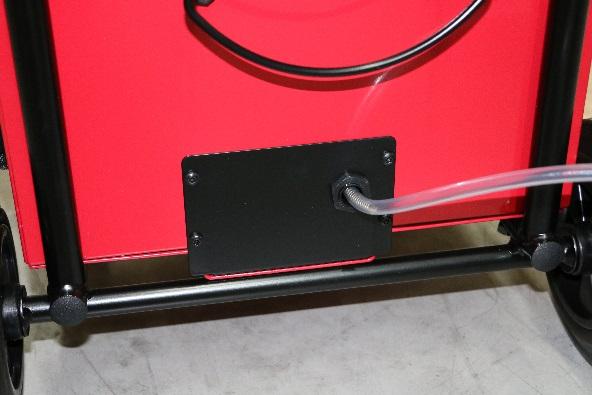

12 Suodattimen vaihto ja puhdistus, pumppumoduuli Tietyissä tilanteissa, normaalisti harvemmin kuin muiden suodattimien vaihto, pumppumoduuli on puhdistettava ja sen suodatin on vaihdettava. Tämä tapahtuu seuraavasti: Irrota kuivain pistorasiasta ennen pumppumoduulin vapautusta ja/tai irrotusta! 1. Katkaise kuivaimen jännitteensyöttö vetämällä pistotulppa pistorasiasta! Irrota neljä ruuvia, joilla pumppumoduuli on kiinnitetty. 2. Vedä pumppumoduuli ulos ja irrota pistoke. 3. Ota suodatin/sihti ulos ja huuhdo se puhtaaksi lämpimällä vedellä. Vaihda suodatin tarvittaessa. 4. Asenna pumppumoduuli päinvastaisessa järjestyksessä.. Corroventa Avfuktning AB (17)

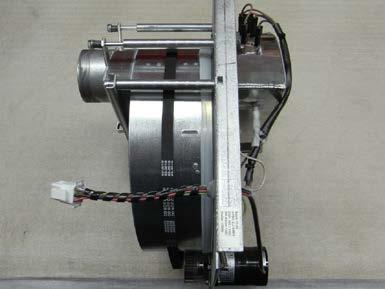

13 Roottorin puhdistus Kuivaimen roottori on puhdistettava paineilmalla tarvittaessa, kerran vuodessa tai käytön jälkeen. Roottorin kanavat voivat muuten tukkeentua, jolloin ilman virtaus estyy ja kuivausteho huononee. Puhdista roottori seuraavasti. Irrota kuivain pistorasiasta ennen roottorin puhdistusta! Käytä aina hengityssuojainta roottoria puhdistaessasi ja suorita se ulkona. 1. Katkaise kuivaimen jännitteensyöttö vetämällä pistotulppa pistorasiasta! Irrota neljä ruuvia, joilla kuivaimen yläkansi on kiinnitetty. Nosta kansi pois. 2. Irrota märkäilmaletkun letkunkiristin roottorista ja irrota letku kotelon liittimestä. Irrota pikaliitin varoen. Huomaa, että pikaliittimessä on koukut, jotka pitävät sen paikallaan. Nosta roottori vetämällä se varovasti ylöspäin urastaan. Käsittele roottoria varoen, jotta roottorin sisäosat eivät vaurioidu. Irrota pikaliitin. Irrota märkäilmaletku kotelosta. Tartu roottoriin ja nosta. 3. Löysää käyttöhihna työntämällä jousikuormitettua käyttömoottoria eteenpäin urassaan, jolloin hihna löystyy. Tartu hihnaan ja ota se pois hihnapyörältä. Vetopyö Käyttömoo Corroventa Avfuktning AB (17)

14 4. Huomaa: Käytä hengityssuojainta ja suorita työ ulkona. Puhalla varovasti roottorin sisäosat puhtaaksi paineilmalla. Pidä suutin noin 15 cm irti roottorista ja puhalla lämpösuojuksen puolelta. Näin ilma virtaa vastakkaiseen suuntaan normaaliin ilmavirtaan nähden, mikä estää lian takertumisen. Kun myöhemmin puhallat ilmaa toisesta suunnasta, vältä puhaltamasta ilmaa lämpösuojukseen, muuten lika kertyy sen sisälle. Puhalla roottoria vain kun vastakkainen puoli on vapaa. 5. Kun roottori on puhdistettu, asenna osat päinvastaisessa järjestyksessä, ts: Asenna käyttöhihna. Laske roottori varoen uraansa. Kytke pikaliitin. Asenna märkäilmaletku paikalleen. Varmista, että jousikuormitettu kotelo on molemmin puolin tiiviisti roottoria vasten niin, että märkäilma ei vuoda kuivaimeen. Jos se ei ole tiivis tai on vain toisella puolelta, irrota märkäilmaletku, vedä sitä hieman ulos ja liitä se uudelleen. Tarkista, että kotelo on nyt tiiviisti roottoria vasten. Asenna kansi ja kiinnitä se neljällä ruuvilla. 6. Tarkasta toiminta seuraavasti: Kytke kuivaimen pistotulppa ja varmista, että se on Man-tilassa. Tarkasta kuivailmaliittimeen kurkistamalla, että roottori pyörii. Tunnustele toisella kädellä liittimestä, että kuivailma on haaleaa eli lämmitin toimii. Sen tuntee parhaiten oikeasta liittimestä, koska roottorin lämpösuojus on heti liittimen takana. Lämpösuoj Aloita puhaltamin en l Corroventa Avfuktning AB (17)

15 Lisävarusteet ja kulutustarvikkeet CTR LKV 1000XT -kuivaimeen on saatavana seuraavia lisävarusteita ja kulutustarvikkeita: Vianetsintä Tuotenumero Nimike Hygrostaatti, HR Suodatin, musta, jäähdytysilma Suodatin, valkoinen, prosessi-ilma Vesisuodatin (pumppulaatikossa) Vian oire Todennäköinen syy Toimenpide Kuivain on pysähtynyt, keltainen pumppuvian varoitusvalo palaa. Kuivain ei tyhjennä kondenssivettä. Varmista, että letku ei ole puristuksissa ja että se on puhdas, jotta vesi voi virrata esteettä. Ellei tämä auta, puhdista ja vaihda pumppumoduulin suodatin kohdan Huolto ja kunnossapito ohjeiden mukaan. Ellei ongelma poistu, pumppu on luultavasti vaurioitunut. Ota yhteyttä jälleenmyyjään. Kuivain käy ja puhaltaa ilmaa, mutta vettä ei tule. Pumppuvian varoitusvalo ei pala. Tilan ilman voi olla niin kuivaa, ettei kondenssivettä muodostu. Hygrostattia käytettäessä tilan suhteellinen kosteus voi olla alhaisempi kuin kuivauksen asetusarvo eikä kuivain siksi kuivaa ilmaa. Lämpötila ei ole kuivaimen optimialueella 0 25 C. Alle 0 C lämpötilassa kondenssivesi voi jäätyä ja rikkoa pumpun. Kuivaimessa voi olla puhallin-, lämmitin- tai roottorivika. Kun olet tarkastanut lämpötilan ja ilmankosteus on niin korkea, että kuivaimen tulisi tuottaa vettä, jatka vianetsintää seuraavassa järjestyksessä, kunnes vika löytyy/häviää: Tarkasta ja tarvittaessa vaihda/puhdista prosessi-ilmansuodatin ja jäähdytysilmansuodatin kohdan Huolto ja kunnossapito ohjeiden mukaan. Tarkasta, että puhaltimet toimivat oikein asettamalla käsi kuivailmaliittimien ja jäähdytysilman poistoaukon eteen. Molemmista on tultava ilmaa. Ellei jokin puhallin ei toimi, ota yhteyttä jälleenmyyjääsi. Tarkasta kuivailmaliittimeen kurkistamalla, että roottori pyörii myötäpäivään. Jos roottori ei pyöri, käyttöhihna on ehkä väärin asennettu. Korjaa se noudattamalla roottorin puhdistusohjeita. Jos käyttöhihna on oikein asennettu ja roottori ei pyöri tai pyörii vastapäivään, käyttömoottori on Corroventa Avfuktning AB (17)

16 Kun kuivain käynnistyy, ei tapahdu mitään muuta kuin virran merkkivalo syttyy ja roottori pyörii. Roottori pyörii vastapäivään (kuivailmalähdön läpi katsottuna) tai ei lainkaan. Kuivaimen ylikuumenemissuoja on lauennut vakavan vian vuoksi. Käyttömoottori tai sen kondensaattorit ovat viallisia. luultavasti viallinen. Ota yhteys jälleenmyyjään. Tarkista, että lämmitin toimii; mieluusti oikeasta kuivailmaliittimestä, joka on lähinnä roottorin lämpösuojusta. Ilman on oltava haaleaa. Jos ilma on kylmää, lämmitin ei toimi. Ota yhteys jälleenmyyjään. Puhdista roottori kohdan Huolto ja kunnossapito ohjeiden mukaan. Ota yhteys jälleenmyyjääsi kuivaimen korjausta varten. Ota yhteys jälleenmyyjääsi korjausta varten. Corroventa Avfuktning AB (17)

17 Tekniset tiedot Tyyppi LAF 50 LAF 50E LAF 50E2 LAF 100 LAF 100E LAF 150 LAF 150E Kuivailmamäärä (m 3 /h) 450 Jäähdytysilmamäärä (m 3 /h) 550 Kokonaisilmamäärä, m 3 /h) Kuivausteho arvoilla 20 C/60 % RH, litraa/vrk 20 Pumpun nostokorkeus, suurin korkeusero pumpun ja viemärin välillä (m) 4 Äänitaso, dba (3m) n, 66* Liitäntä 230 VAC / 50 Hz Kytkentäteho (W) Kulutus, normaali käyttö (W). n Korkeus x leveys x pituus sis. pyörät ja kahvan (mm) 930 x 560 x 470 Paino, kg 47 *Äänitaso vaihtelee asennuksesta riippuen. Corroventa Avfuktning AB (17)
