Philips FM1200 järjestelmäradiopuhelimen modifiointi 70cm radioamatöörilaitteeksi
|
|
- Tuulikki Saarinen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Philips FM1200 järjestelmäradiopuhelimen modifiointi 70cm radioamatöörilaitteeksi Erik Finskas OH2LAK Versio 3 Tässä modifiointiohjeessa kerrotaan miten Philips FM1200-järjestelmäradiopuhelimesta modifioidaan 70cm FM-radioamatöörilaite. Pääpiirteittäin modifiointi tapahtuu vaihtamalla radioon sekä käyttölaitteeseen radioamatööri-ohjelman sisältävä EPROM, jonka jälkeen taajuuden syöttäminen suoraan näppäimistöltä on mahdollista. Äänisignalointia varten prosessorikortilla oleva piiri korvataan uudella ja sen oheen rakennetaan kaksi yksinkertaista lisäkytkentää. Denniksen PA4DEN kirjoittama ohjelmisto käsittää seuraavat toiminnot: VFO-toiminto Toistinasemaerotus Sisäänmenokanavan monitorointi 100 muistipaikkaa jotka tallettavat toistinasemaerotuksen sekä ohjelmoidun nimen Portaattomasti säädettävä lähetysteho Portaattomasti säädettävä kohinasalpa ZVEI-selektiivikutsujärjestelmä CTCSS lähetys sekä vastaanotto 1750hz avausääni & DTMF-lähetys
2 Käyttölaitteen modifiointi Tarvikkeet: Ohjelmoitu 27C256/512 EPROM jossa console.bin ohjelma 2 kpl M2,5 6mm pitkiä ruuveja (+Halutessaan uusi kalvo näytön teksteille) Irroita käyttölaitteesta äänenvoimakkuussäädin vetämällä se ulos akselistaan. Avaa käyttölaitteen takana olevat neljä ruuvia ja vedä käyttölaitteen etuosa irti. Tässä vaiheessa on hyvä käydä pesemässä näppäimistökumit sekä koko käyttölaite saippuavedellä. Irroita näyttö-näppäimistöpiirilevy avaamalla numeronäppäimistön keskellä sekä äänenvoimakkuussäätimen alla olevat ruuvit, ja vedä piirilevyä ulospäin varovasti. Näyttö-näppäimistölevyn alta paljastuvalta piirilevyltä pitää katkaista folio, juottaa kaksi juotospistettä yhteen ja vaihtaa ohjelmaprommi uuteen. Kuvassa näkyy käyttölaitteen piirilevylle tehtävä muutostyö; folion katkaisu sekä juotospisteiden yhdistäminen. Kytkentä keskimmäisen sekä vasemmanpuoleisen juotostäplän välillä katkaistaan, jonka jälkeen keskimmäinen ja oikeanpuoleinen juotostäplä juotetaan yhteen.

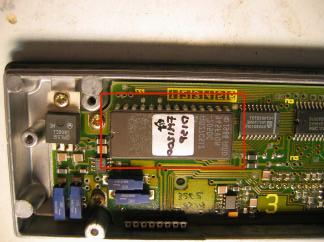

3 Käyttölaitteen modifiointi (jatkoa) Uusi ohjelmaprommi asennetaan vanhan paikalle. Piiri tulee oikeinpäin silloin kun piirin toisessa päässä oleva kolo on piirilevyllä olevaa 7805-regulaattoria päin. Tämän jälkeen voidaan näyttö-näppäimistölevy asentaa takaisin paikalleen. Radiopuhelimen alkuperäisessä käytössä näytön alapuolella olevien näppäimien funktioita kuvaava kalvo teksteineen ei vastaa amatööriohjelman näppäintoimintoja. Vedä tekstikalvo pois varovasti esim. pinseteillä ja asenna tilalle uusi, piirtoheitinkalvolle tai vastaavalle tulostettu kalvo. Tiedoston kalvon tulostamiseen löydät radion ohjelmistopaketista. Kalvon vaihdon jälkeen käyttölaite voidaan koota takaisin odottamaan seuraavia työvaiheita.
4 Radio-osan modifiointi Tarvikkeet: 27C512 EPROM johon ohjelmoitu FM1x00.bin ohjelma Poistetaan radion yläpuolen kansi (yläpuoli on se puoli jolla jäähdytysrivat ovat) avaamalla kannen keskellä oleva iso ruuvi. Alta paljastuu radion prosessorilevy. Prosessorilevyllä on kuvassa kehystettynä ohjelmaprommi, joka irroitetaan ja tilalle asennetaan 27C512 EPROM johon on ohjelmoitu FM1x00.bin ohjelma. Piiri tulee oikeinpäin siten että sen toisessa päässä oleva kolo on piirilevyn reunan puolella. Radion etupaneli irroitetaan myöhemmin tapahtuvaa käyttölaitteen kytkemistä varten. Irroitus tapahtuu irroittamalla punainen foliokaapeli prosessorilevyltä varovasti liittimestään sekä avaamalla radion sivuilla olevat kaksi ruuvia. Etupaneli laitetaan sivuun myöhempää käsittelyä varten. Prosessoripiirilevyn irroitus tapahtuu helpoiten pientä ruuvimeisseliä apuna käyttäen. Ruuvimeisselillä kammetaan piirilevyä ylöspäin radion etureunassa olevista koloista oikealta että vasemmalta reunalta. Ensin pitää muistaa avata kaikki ruuvit. Piirilevyä pidättelee ruuvien lisäksi paikallaan kaksi liitinrimaa joiden rikkoontumista pitää varoa.
5 Radio-osan yksinkertainen modifiointi Mikäli radiota käytetään automaattiasemana, tai muussa sellaisessa käytössä, jossa ei tarvita 1750hz toistinasema-avausääntä, DTMF-lähetysmahdollisuutta eikä CTCSS-aliäänitoiminnetta, voidaan radio modifioida ns. yksinkertaisella tavalla. Mikäli haluat muuttaa aiemmin tämän yksinkertaisen ohjeen mukaan muutetun radion tai uuden modifioimattoman radio täydellisesti 1750hz/CTCSS/DTMF-käyttöön, siirry suoraan kohtaan Radio-osan modifiointi 1750hz/CTCSS/DTMF-käyttöön Yksinkertaisessa modifioinnissa prosessorilevyn alapuolelle tehdään samanlainen muutostyö kuin käyttölaitteen piirilevylle. Kuvassa näkyvä keskimmäisen ja oikeanpuoleisen juotostäplän välinen folio katkaistaan, ja keskimmäinen ja vasemmanpuoleinen täplä juotetaan yhteen. Tämän jälkeen prosessoripiirilevy voidaan asentaa takaisin paikalleen varovasti. Yksinkertaista modifiointia jatkaaksesi, siirry seuraavaksi kohtaan Käyttölaitteen ja radio-osan yhdistäminen
6 Radio-osan modifiointi 1750hz/CTCSS/DTMF-käyttöön Tarvikkeet: Ohjelmoitu 27C256 PLCC jossa tone.bin ohjelma Vastuksia, 1kpl 1k8, 4k7, 10k 47k ja 82k 220nF polyesterikondensaattori NPN-transistori, esim 2N3904 Kytkentälankaa 15cm Huom! Mikäli radio on aiemmin modifioitu ns. yksinkertaisella tavalla, on prosesorikortin alapuolella oleva juotostäplä palautettava alkuperäiseen asentoon, muuten lähetettävät äänet eivät kuulu! Modifoinnissa irroitetaan prosessorikortilla olevan PLCC-pintaliitos-EPROM, asennetaan tilalle uusi ohjelmoitu vastaava piiri sekä rakennetaan kaksi yksinkertaista komponenttikytkentää. Ensimmäiseksi irroitetaan PLCC-EPROM-piiriä suojaava muovikupu. Kupu on kiinnitetty piirilevyyn kahdella niitin kaltaisella ruuvilla piirilevyn alapuolelta. Niitit joko porataan auki, katkaistaan, tai pyöritetään ruuvin tavoin auki sivuleikkurien tai muiden vastaavien pihtien avulla.
7 Radio-osan modifiointi 1750hz/CTCSS/DTMF-käyttöön (jatkoa) Suojakuvun poistamisen jälkeen itse piiri irroitetaan. Piiriä ei tarvitse saada ehjänä irti joten helpoin tapa irroittamiseen on katkaista kaikki piirin jalat, jonka jälkeen itse piiri irtoaa, ja jäljelle jääneet jalat voidaan juottimen avulla irroittaa juotosalustoistaan. Jalkojen katkaisuun voi käyttää esim. pieniä sivuleikkureita tai mattoveistä. Veistä käytettäessä tulee olla erityisen varovainen ettei terä lipsahda sormeen tai muihin komponentteihin. Piirin jalkojen poistossa ei saa käyttää tinaimusukkaa, koska piirilevyllä olevaa tinaa ja siinä olevaa juoksutetta käytetään hyödyksi uutta piiriä paikalleen juotettaessa. Juotosalustat voi siivota kuuman juottimen avulla, käymällä kaikki alustat läpi yksi kerrallaan, jolloin juottimen kärkeen tarttuu vanhaa tinaa mukaansa. Vanha tina pyyhitään pois tinasieneen jokainen juotosalusta kerrallaan.
8 Radio-osan modifiointi 1750hz/CTCSS/DTMF-käyttöön (jatkoa) Uuden PLCC EPROM-piirin juottaminen onnistuu tavallisella 25-50W juottimella sekä ohuella tinalangalla, mikäli juotoskokemusta on kertynyt vähääkään. Mikäli ei itse ole varma onnistuuko juotos, kannattaa varmuuden vuoksi kääntyä asian osaavan henkilön puoleen. Juottamalla piirin väärin voi rikkoa koko prosessorikortin, jonka jälkeen se on käyttökelvoton. Aluksi, uusi piiri asetellaan vanhan paikalle ja asemoidaan keskelle juotosalustoja. Kuvassa näkyy piirin oikea asento, nasta 1 eli piirin kannessa oleva kolo on piirilevyn keskiosaa kohti. Tämän kanssa tarkkana! Piirin yhden sivun reunimmainen nasta juotetaan varovasti kiinni alustaansa, jonka jälkeen tarkastetaan asemointi uudelleen, että joka sivulla on piirin jalan alla juotosalustaa näkyvillä. Tämän jälkeen voidaan vastakkaisen kulman jalka juottaa kiinni, jonka jälkeen piiri pysyy paikallaan. Juottamista jatketaan tästä jalka kerrallaan eteenpäin loppuun asti. Juotoksessa ei tarvita tinaa juuri ollenkaan, tarkoitus on hyötykäyttää juotosalustalle jätetty tina sekä juoksute ja uudella tinalla vain vahvistaa juotos. Mikäli vahingossa kaksi tai useampaa piirin jalkaa juottuvat yhteen, on lähes ainoa keino poistaa ylimääräinen tina imusukalla. Kun piiri on kokonaan juotettu paikalleen, tarkastetaan juotokset ja lopuksi puhdistetaan piirin ympäristö juoksutejäännöksistä siihen sopivalla kemikaalilla (Sinol tmv.)
9 Radio-osan modifiointi 1750hz/CTCSS/DTMF-käyttöön (jatkoa) Prosessoripiirikortille rakennetaan kaksi pientä komponenttikytkentää, jotka lisäävät lähetteeseen lähetettävät aliäänet, DTMF-äänet sekä muut signalointiäänet. Kytkentäkaavioon on merkitty punaisin numeroin seuraavissa kuvasarjoissa näkyvät komponenttikytkentöjen kytkentäpisteet. Uudet rakennettavat kytkennät ovat katkoviivoitetulla alueella. Kytkentäkaaviossa näkyvät poikkiviivat tarkoittavat katkaistavaa foliota tai läpivientiä, rastilla merkityt komponentit ovat piirilevyllä valmiiksi olevia komponentteja jotka poistetaan. Lisäkytkennöissä tarvittavat vastukset sekä niiden värikoodit: 82 kohm 1,8 kohm 10 kohm Harmaa-Punainen-Vihreä Ruskea-Harmaa-Ruskea Ruskea-Musta-Punainen 4,7kohm Keltainen-Violetti-Ruskea 47 kohm Keltainen-Violetti-Punainen

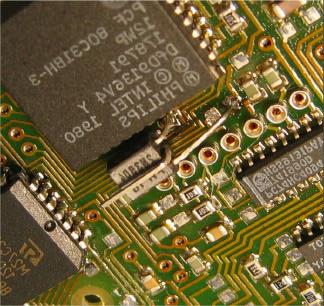

10 Radio-osan modifiointi 1750hz/CTCSS/DTMF-käyttöön (jatkoa) Kuvassa näkyvät lisättävän transistorikytkennän kytkentäpisteet sekä kytkentäpisteestä 3 poistettava vastus. Maapiste (GND) on läpivienti, joka on yhteydessä piirilevyn toisella puolella olevaan maafolioon. Lisättävän transistorin emitteri juotetaan tähän läpivientipisteeseen, ja transistorin kollektori juotospisteeseen 3. Transistorin emitterin ja kannan välille juotetaan 1k8 vastus, kantaan juotetaan lisäksi 10k vastuksen toinen pää. Vastuksen toiseen päähän kytketään kytkentälanka joka juotetaan kiinni juotospisteeseen 4
11 Radio-osan modifiointi 1750hz/CTCSS/DTMF-käyttöön (jatkoa) Kytkentäpisteestä 4 poistetaan piirilevyllä oleva vastus. kytkentäpiste 5 on piirilevyllä oleva tyhjä juotosalusta.

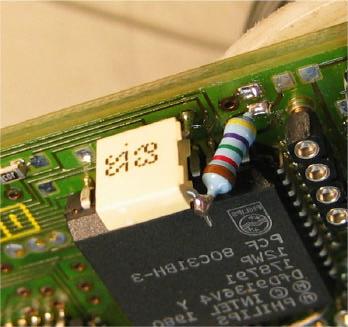

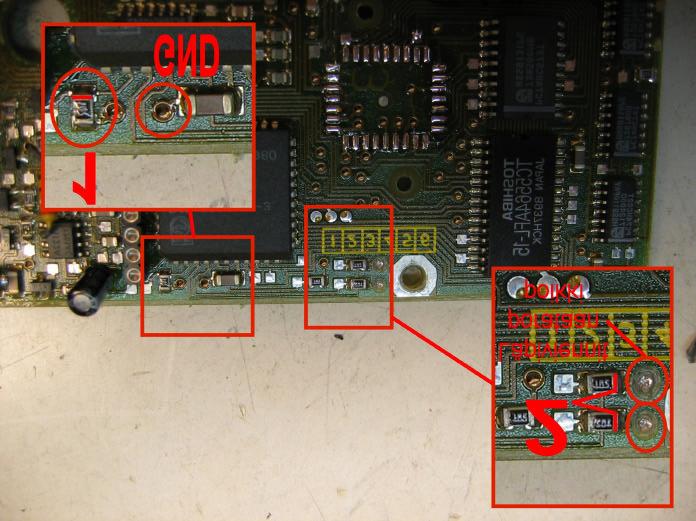

12 Radio-osan modifiointi 1750hz/CTCSS/DTMF-käyttöön (jatkoa) Toisen lisättävän kytkennän kytkentäpisteestä 1 poistetaan kuvassa ympyröity vastus. Kytkentäpiste on vastuksen punaisella merkitty juotosalusta. Kytkentäpiste 2 on kuvassa näkyvien vierekkäisten vastusten päät yhdistettynä. Kytkentäpisteestä läpivientipisteisiin johtavat lyhyet foliot katkaistaan tai vaihtoehtoisesti läpiviennit porataan auki pienellä poranterällä. Kytkennän 220nF kondensaattorin toinen pää juotetaan kuvassa näkyvän maaläpiviennin läpi, jolloin se toimii myös mekaanisena tukena kytkennän muille komponenteille. Viereisessä kuvassa on juotettu paikalleen myös 47kohm vastus kytkentäpisteeseen 1. Tämä 47kohm vastus säätää lähetykseen lisättävän CTCSS-aliäänen voimakkuutta. Mikäli valmiin kytkennän tuottama aliäänen voimakkuus ei ole riittävä, voidaan tämä vastus korvata esim 22kohm vastuksella.

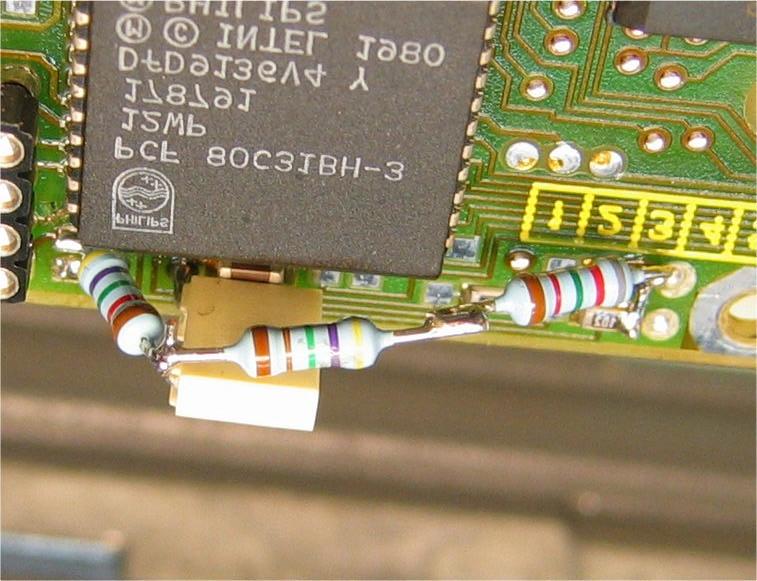

13 Radio-osan modifiointi 1750hz/CTCSS/DTMF-käyttöön (jatkoa) Allaolevassa kuvassa on juotettu paikalleen DTMF-ääniä välittävä 82kohm vastus kytkentäpisteeseen 2. Huomaa vastuksen kytkentä piirilevyllä olevien kummankin pintaliitosvastusten päähän. Lopuksi juotetaan kytkentäpisteistä lähtevien vastusten välille 4,7kohm vastus.

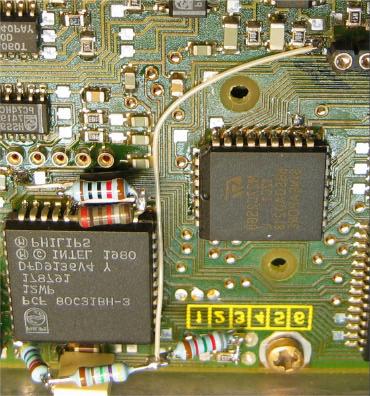

14 Radio-osan modifiointi 1750hz/CTCSS/DTMF-käyttöön (jatkoa) Kytkennän 82kohm ja 4,7kohm vastusten yhdyskohtaan kytketään kytkentälanka, joka kytketään piirilevyn kytkentäpisteeseen 5. Transistorikytkennän 10kohm vastuksen avoimeen päähän kytketään kytkentälanka, joka kytketään piirilevyn kytkentäpisteeseen 4. Modifikaatio on tämän jälkeen valmis, radio on kykenevä lähettämään 1750hz avausääntä ja DTMF-ääniä, sekä lähettämään ja vastaanottamaan CTCSS-aliääniä sekä ZVEI selektiivikutsuja.

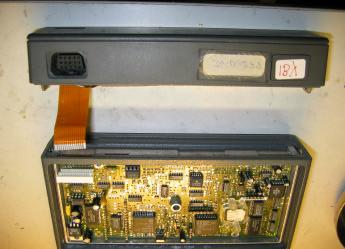

15 Käyttölaitteen ja radio-osan yhdistäminen Tarvikkeet: 2kpl M2.5mm, 6mm pitkiä ruuveja Alkuperäisessä asennuksessa radio sekä käyttölaite ovat sijainneet eri paikoissa, ja niiden välillä on ollut kaukokäyttökaapeli. Tätä kaapelia ei kuitenkaan alkuperäisasennuksesta irroitettu mukaan joten käyttölaite on kytkettävä suoraan radioon kiinni (tai rakennettava uusi kaukokäyttökaapeli, mikäli käyttölaitteen haluaa sijaitsevan erillään) Käyttölaite kiinnitetään aiemmin radio-osasta irroitettuun etupaneliin. Etupanelista avataan etulevyä paikallaan pitävät kaksi ruuvia jolloin levy irtoaa, jonka jälkeen käyttölaite ruuvataan etulevyn tilalle kahdella M2.5mm ruuvilla. Lopuksi etupanelissa vapaana oleva liitäntäkaapeli kytketään käyttölaitteen takana olevaan liittimeen. Liitin näkyy etupanelin läpi menevästä aukosta. Käyttölaitteen oikeinpäin kiinnityksen kanssa tulee olla tarkkana. Käyttölaite on oikeinpäin silloin kun etupanelissa oleva mikrofoniliitin on yläpuolella eli kun käyttölaitteen äänenvoimakkuussäädin on mikrofoniliittimen edessä.

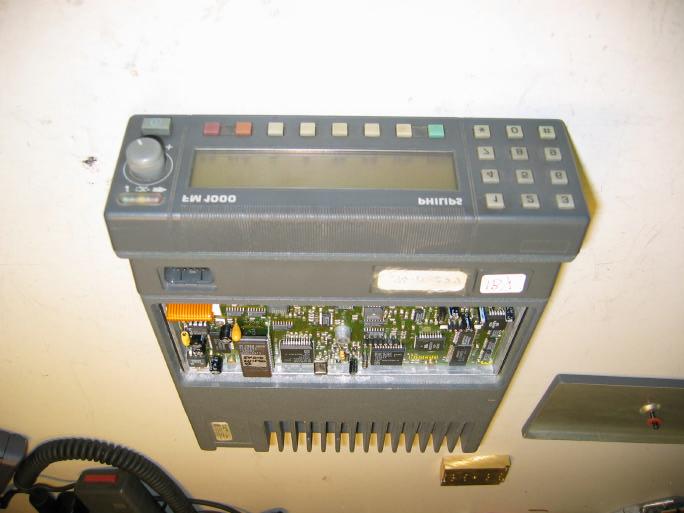

16 Käyttölaitteen ja radio-osan yhdistäminen (jatkoa) Lopuksi etupaneli käyttölaitteineen kiinnitetään takaisin radio-osaan. Etupanelin foliokaapeli pujotetaan takaisin paikalleen radio-osan etuseinässä olevan aukon lävitse ja kiinnitetään liittimeensä prosessorikortilla. Tämän jälkeen prosessorikortin suojakansi voidaan sulkea, modifiointi on valmis!!
17 Liittimet Mikrofoniliitin Radioon voidaan kytkeä mikrofoni, kaiutin sekä muita lisälaitteita etupanelin liitintä käyttäen. Radion mukana tulleessa etäkäyttökaapeloinnin osissa on etupanelin liittimeen sopivia liittimiä, joita voi käyttää hyödyksi mikrofonia rakentaessa tai kytkettäessä radio tietokoneeseen (eqso, Echolink käyttö tms.) tai radiomodeemiin. Mikrofoniliittimen nastajärjestys: 1,5 Gnd 2 Mikrofonimaa 3 Mikrofoniaudio 6 Vastaanotinaudio 8 PTT (sulkeutuva kytkin maata vasten) V Virtaliitin Huom! Virtaliittimen nastajärjestys: 1 Kovaääninen (+) 2 Battery +13.8V 3 Kovaääninen (-) 4 GND 5 Remote alarm (ei käytössä) 6 External alert (ei käytössä) 7 Battery GND 8 Ignition g Myös IGNITION-nasta pitää kytkeä virtalähteeseen, samaan pisteeseen kuin nasta 2 (+13.8V). Muutoin radio ei käynnisty.
18 Versioinformaatio: versio 1 versio 2 versio 3 Alkuperäinen ohje Korjattu virheellinen mikrofoniliittimen nastajärjestys Lisätty 1750hz/CTCSS/DTMF-modifiointi
