1 Biodys C1200_R200 käyttöohje Tämä käyttöohje ei ole resepti biodieselin valmistamiseen, vaan opastaa R200 biodieselprosessorin käyttöönotossa. Biodieselin valmistaminen vaatii kärsivällisyyttä, asiantuntemusta ja kokemusta. Prosessissa käytetyt kemikaalit vaikuttavat valmistetun biodieselin laatuun, siksi Biodys ei ota vastuuta lopputuotteesta. TÄRKEÄÄ! C1200_R200 -prosessori on suunniteltu niille lisäainekemikaaleille jotka mainitaan tässä käyttöohjeessa. Muiden kemikaalien käyttö saattaa aiheuttaa vaaratilanteen, toimintahäiriön, tulipalon tai muun onnettomuuden. Käsiteltävän öljyn laatua voi muuttaa, kunhan se on juoksevaa kasviperäistä öljyä. Käytetty ravintolarasva voidaan myös käsitellä, kunhan siitä erotellaan vesi ja epäpuhtaudet ennen prosessorin käyttöä. Lue ja ymmärrä tämä käyttöohje ennen prosessorin käyttöä!

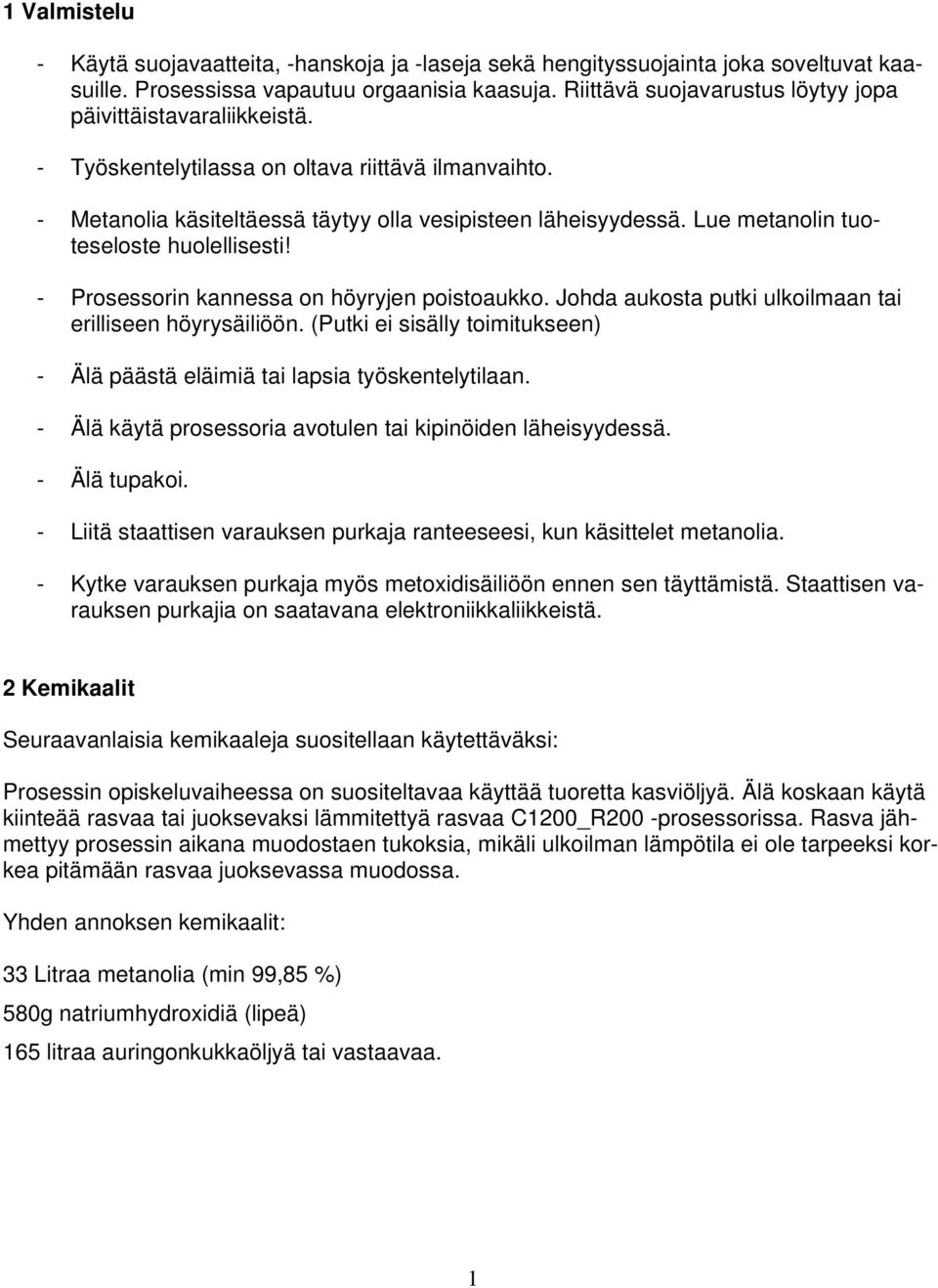

2 1 Valmistelu - Käytä suojavaatteita, -hanskoja ja -laseja sekä hengityssuojainta joka soveltuvat kaasuille. Prosessissa vapautuu orgaanisia kaasuja. Riittävä suojavarustus löytyy jopa päivittäistavaraliikkeistä. - Työskentelytilassa on oltava riittävä ilmanvaihto. - Metanolia käsiteltäessä täytyy olla vesipisteen läheisyydessä. Lue metanolin tuoteseloste huolellisesti! - Prosessorin kannessa on höyryjen poistoaukko. Johda aukosta putki ulkoilmaan tai erilliseen höyrysäiliöön. (Putki ei sisälly toimitukseen) - Älä päästä eläimiä tai lapsia työskentelytilaan. - Älä käytä prosessoria avotulen tai kipinöiden läheisyydessä. - Älä tupakoi. - Liitä staattisen varauksen purkaja ranteeseesi, kun käsittelet metanolia. - Kytke varauksen purkaja myös metoxidisäiliöön ennen sen täyttämistä. Staattisen varauksen purkajia on saatavana elektroniikkaliikkeistä. 2 Kemikaalit Seuraavanlaisia kemikaaleja suositellaan käytettäväksi: Prosessin opiskeluvaiheessa on suositeltavaa käyttää tuoretta kasviöljyä. Älä koskaan käytä kiinteää rasvaa tai juoksevaksi lämmitettyä rasvaa C1200_R200 -prosessorissa. Rasva jähmettyy prosessin aikana muodostaen tukoksia, mikäli ulkoilman lämpötila ei ole tarpeeksi korkea pitämään rasvaa juoksevassa muodossa. Yhden annoksen kemikaalit: 33 Litraa metanolia (min 99,85 %) 580g natriumhydroxidiä (lipeä) 165 litraa auringonkukkaöljyä tai vastaavaa. 1

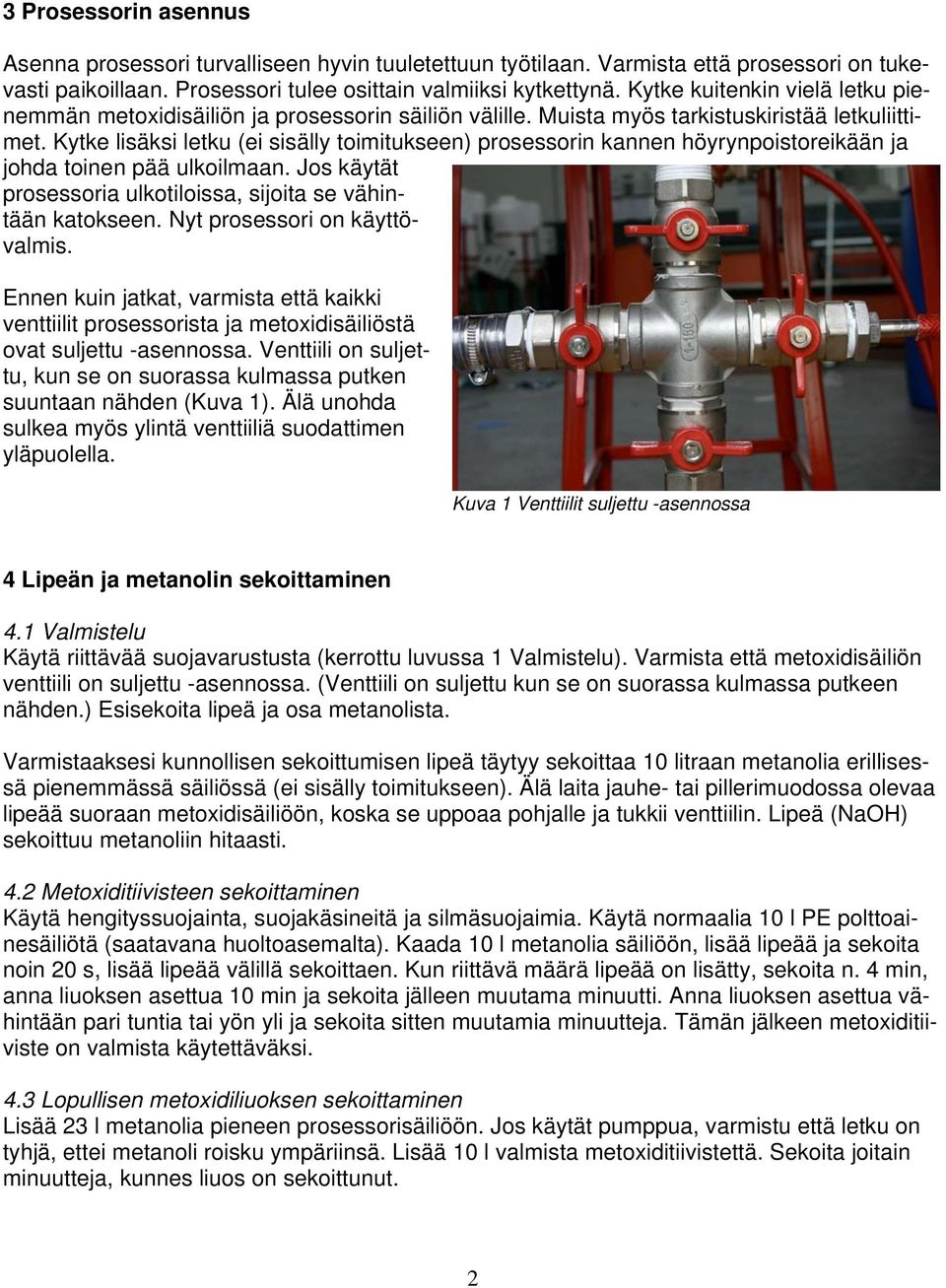

3 3 Prosessorin asennus Asenna prosessori turvalliseen hyvin tuuletettuun työtilaan. Varmista että prosessori on tukevasti paikoillaan. Prosessori tulee osittain valmiiksi kytkettynä. Kytke kuitenkin vielä letku pienemmän metoxidisäiliön ja prosessorin säiliön välille. Muista myös tarkistuskiristää letkuliittimet. Kytke lisäksi letku (ei sisälly toimitukseen) prosessorin kannen höyrynpoistoreikään ja johda toinen pää ulkoilmaan. Jos käytät prosessoria ulkotiloissa, sijoita se vähintään katokseen. Nyt prosessori on käyttövalmis. Ennen kuin jatkat, varmista että kaikki venttiilit prosessorista ja metoxidisäiliöstä ovat suljettu -asennossa. Venttiili on suljettu, kun se on suorassa kulmassa putken suuntaan nähden (Kuva 1). Älä unohda sulkea myös ylintä venttiiliä suodattimen yläpuolella. Kuva 1 Venttiilit suljettu -asennossa 4 Lipeän ja metanolin sekoittaminen 4.1 Valmistelu Käytä riittävää suojavarustusta (kerrottu luvussa 1 Valmistelu). Varmista että metoxidisäiliön venttiili on suljettu -asennossa. (Venttiili on suljettu kun se on suorassa kulmassa putkeen nähden.) Esisekoita lipeä ja osa metanolista. Varmistaaksesi kunnollisen sekoittumisen lipeä täytyy sekoittaa 10 litraan metanolia erillisessä pienemmässä säiliössä (ei sisälly toimitukseen). Älä laita jauhe- tai pillerimuodossa olevaa lipeää suoraan metoxidisäiliöön, koska se uppoaa pohjalle ja tukkii venttiilin. Lipeä (NaOH) sekoittuu metanoliin hitaasti. 4.2 Metoxiditiivisteen sekoittaminen Käytä hengityssuojainta, suojakäsineitä ja silmäsuojaimia. Käytä normaalia 10 l PE polttoainesäiliötä (saatavana huoltoasemalta). Kaada 10 l metanolia säiliöön, lisää lipeää ja sekoita noin 20 s, lisää lipeää välillä sekoittaen. Kun riittävä määrä lipeää on lisätty, sekoita n. 4 min, anna liuoksen asettua 10 min ja sekoita jälleen muutama minuutti. Anna liuoksen asettua vähintään pari tuntia tai yön yli ja sekoita sitten muutamia minuutteja. Tämän jälkeen metoxiditiiviste on valmista käytettäväksi. 4.3 Lopullisen metoxidiliuoksen sekoittaminen Lisää 23 l metanolia pieneen prosessorisäiliöön. Jos käytät pumppua, varmistu että letku on tyhjä, ettei metanoli roisku ympäriinsä. Lisää 10 l valmista metoxiditiivistettä. Sekoita joitain minuutteja, kunnes liuos on sekoittunut. 2

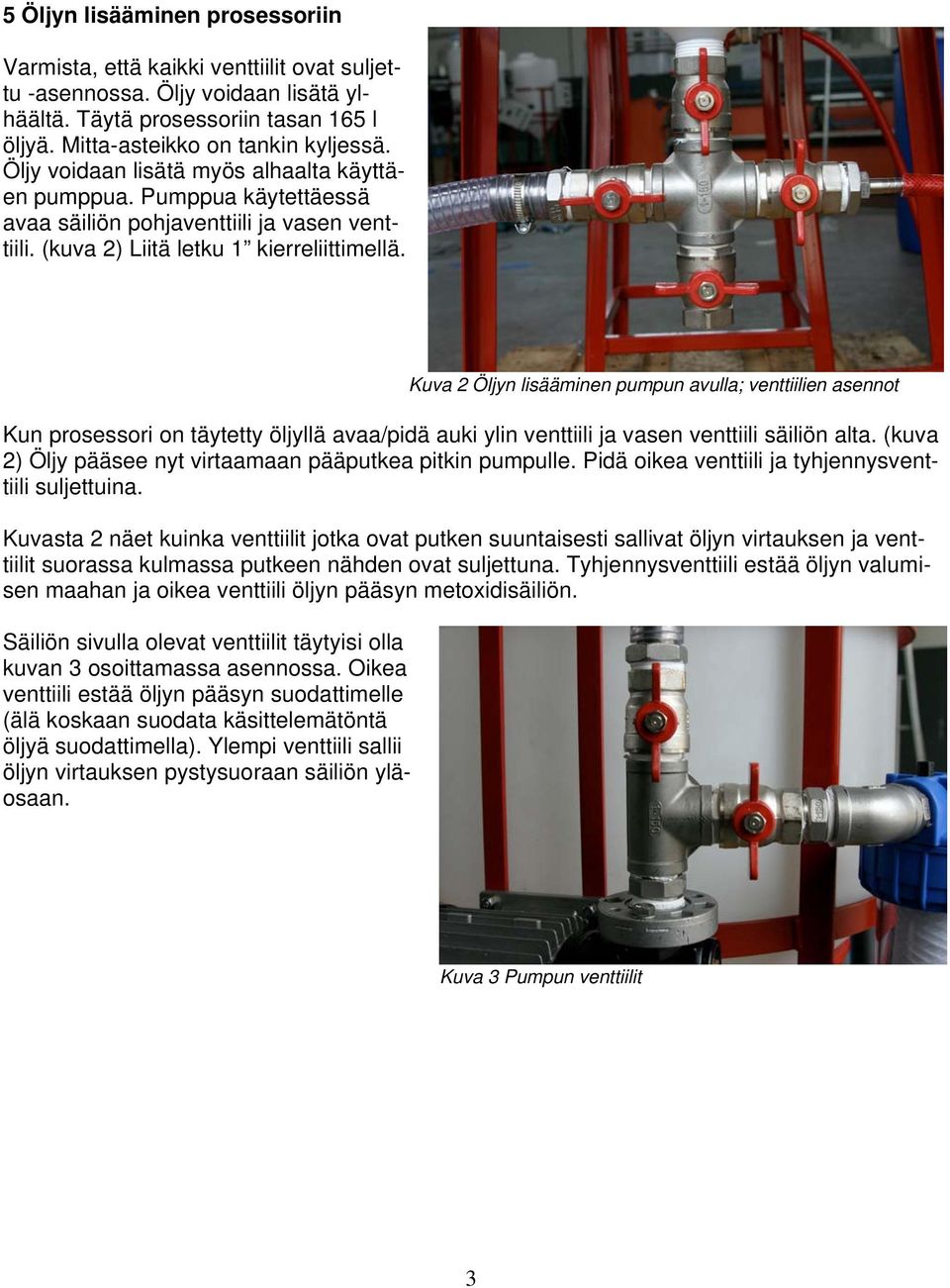

4 5 Öljyn lisääminen prosessoriin Varmista, että kaikki venttiilit ovat suljettu -asennossa. Öljy voidaan lisätä ylhäältä. Täytä prosessoriin tasan 165 l öljyä. Mitta-asteikko on tankin kyljessä. Öljy voidaan lisätä myös alhaalta käyttäen pumppua. Pumppua käytettäessä avaa säiliön pohjaventtiili ja vasen venttiili. (kuva 2) Liitä letku 1 kierreliittimellä. Kuva 2 Öljyn lisääminen pumpun avulla; venttiilien asennot Kun prosessori on täytetty öljyllä avaa/pidä auki ylin venttiili ja vasen venttiili säiliön alta. (kuva 2) Öljy pääsee nyt virtaamaan pääputkea pitkin pumpulle. Pidä oikea venttiili ja tyhjennysventtiili suljettuina. Kuvasta 2 näet kuinka venttiilit jotka ovat putken suuntaisesti sallivat öljyn virtauksen ja venttiilit suorassa kulmassa putkeen nähden ovat suljettuna. Tyhjennysventtiili estää öljyn valumisen maahan ja oikea venttiili öljyn pääsyn metoxidisäiliön. Säiliön sivulla olevat venttiilit täytyisi olla kuvan 3 osoittamassa asennossa. Oikea venttiili estää öljyn pääsyn suodattimelle (älä koskaan suodata käsittelemätöntä öljyä suodattimella). Ylempi venttiili sallii öljyn virtauksen pystysuoraan säiliön yläosaan. Kuva 3 Pumpun venttiilit 3

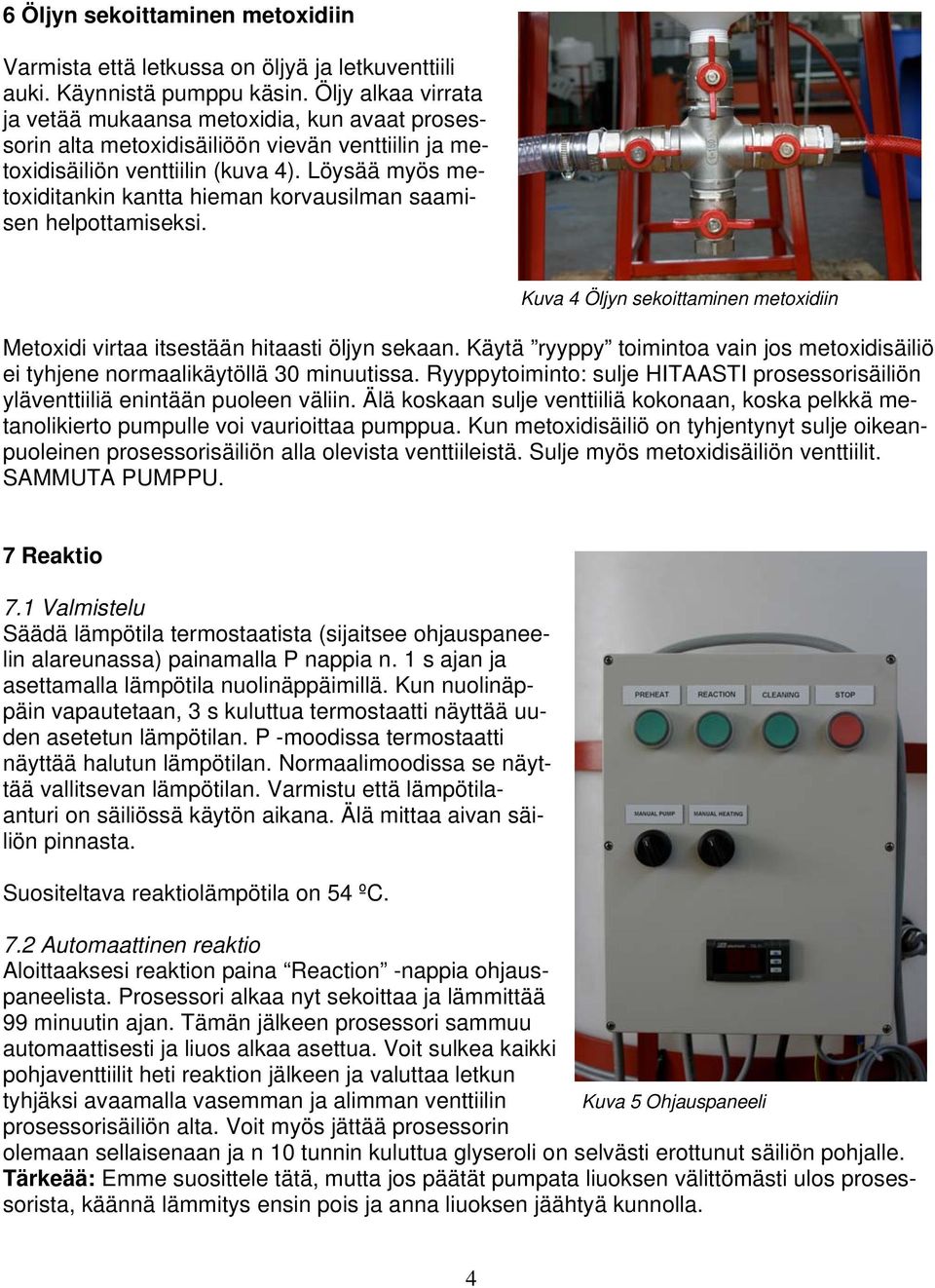

5 6 Öljyn sekoittaminen metoxidiin Varmista että letkussa on öljyä ja letkuventtiili auki. Käynnistä pumppu käsin. Öljy alkaa virrata ja vetää mukaansa metoxidia, kun avaat prosessorin alta metoxidisäiliöön vievän venttiilin ja metoxidisäiliön venttiilin (kuva 4). Löysää myös metoxiditankin kantta hieman korvausilman saamisen helpottamiseksi. Kuva 4 Öljyn sekoittaminen metoxidiin Metoxidi virtaa itsestään hitaasti öljyn sekaan. Käytä ryyppy toimintoa vain jos metoxidisäiliö ei tyhjene normaalikäytöllä 30 minuutissa. Ryyppytoiminto: sulje HITAASTI prosessorisäiliön yläventtiiliä enintään puoleen väliin. Älä koskaan sulje venttiiliä kokonaan, koska pelkkä metanolikierto pumpulle voi vaurioittaa pumppua. Kun metoxidisäiliö on tyhjentynyt sulje oikeanpuoleinen prosessorisäiliön alla olevista venttiileistä. Sulje myös metoxidisäiliön venttiilit. SAMMUTA PUMPPU. 7 Reaktio 7.1 Valmistelu Säädä lämpötila termostaatista (sijaitsee ohjauspaneelin alareunassa) painamalla P nappia n. 1 s ajan ja asettamalla lämpötila nuolinäppäimillä. Kun nuolinäppäin vapautetaan, 3 s kuluttua termostaatti näyttää uuden asetetun lämpötilan. P -moodissa termostaatti näyttää halutun lämpötilan. Normaalimoodissa se näyttää vallitsevan lämpötilan. Varmistu että lämpötilaanturi on säiliössä käytön aikana. Älä mittaa aivan säiliön pinnasta. Suositeltava reaktiolämpötila on 54 ºC. 7.2 Automaattinen reaktio Aloittaaksesi reaktion paina Reaction -nappia ohjauspaneelista. Prosessori alkaa nyt sekoittaa ja lämmittää 99 minuutin ajan. Tämän jälkeen prosessori sammuu automaattisesti ja liuos alkaa asettua. Voit sulkea kaikki pohjaventtiilit heti reaktion jälkeen ja valuttaa letkun tyhjäksi avaamalla vasemman ja alimman venttiilin Kuva 5 Ohjauspaneeli prosessorisäiliön alta. Voit myös jättää prosessorin olemaan sellaisenaan ja n 10 tunnin kuluttua glyseroli on selvästi erottunut säiliön pohjalle. Tärkeää: Emme suosittele tätä, mutta jos päätät pumpata liuoksen välittömästi ulos prosessorista, käännä lämmitys ensin pois ja anna liuoksen jäähtyä kunnolla. 4

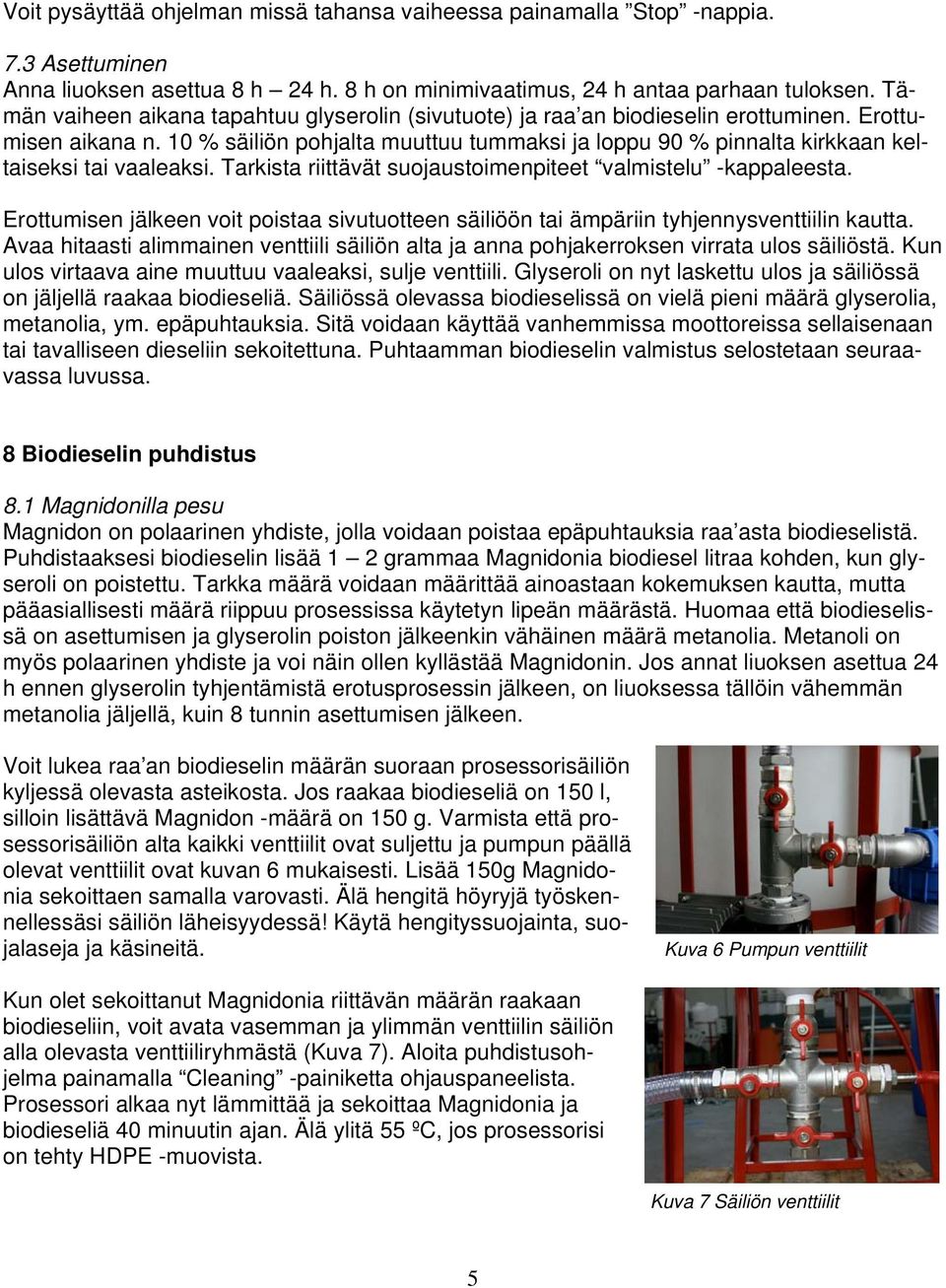

6 Voit pysäyttää ohjelman missä tahansa vaiheessa painamalla Stop -nappia. 7.3 Asettuminen Anna liuoksen asettua 8 h 24 h. 8 h on minimivaatimus, 24 h antaa parhaan tuloksen. Tämän vaiheen aikana tapahtuu glyserolin (sivutuote) ja raa an biodieselin erottuminen. Erottumisen aikana n. 10 % säiliön pohjalta muuttuu tummaksi ja loppu 90 % pinnalta kirkkaan keltaiseksi tai vaaleaksi. Tarkista riittävät suojaustoimenpiteet valmistelu -kappaleesta. Erottumisen jälkeen voit poistaa sivutuotteen säiliöön tai ämpäriin tyhjennysventtiilin kautta. Avaa hitaasti alimmainen venttiili säiliön alta ja anna pohjakerroksen virrata ulos säiliöstä. Kun ulos virtaava aine muuttuu vaaleaksi, sulje venttiili. Glyseroli on nyt laskettu ulos ja säiliössä on jäljellä raakaa biodieseliä. Säiliössä olevassa biodieselissä on vielä pieni määrä glyserolia, metanolia, ym. epäpuhtauksia. Sitä voidaan käyttää vanhemmissa moottoreissa sellaisenaan tai tavalliseen dieseliin sekoitettuna. Puhtaamman biodieselin valmistus selostetaan seuraavassa luvussa. 8 Biodieselin puhdistus 8.1 Magnidonilla pesu Magnidon on polaarinen yhdiste, jolla voidaan poistaa epäpuhtauksia raa asta biodieselistä. Puhdistaaksesi biodieselin lisää 1 2 grammaa Magnidonia biodiesel litraa kohden, kun glyseroli on poistettu. Tarkka määrä voidaan määrittää ainoastaan kokemuksen kautta, mutta pääasiallisesti määrä riippuu prosessissa käytetyn lipeän määrästä. Huomaa että biodieselissä on asettumisen ja glyserolin poiston jälkeenkin vähäinen määrä metanolia. Metanoli on myös polaarinen yhdiste ja voi näin ollen kyllästää Magnidonin. Jos annat liuoksen asettua 24 h ennen glyserolin tyhjentämistä erotusprosessin jälkeen, on liuoksessa tällöin vähemmän metanolia jäljellä, kuin 8 tunnin asettumisen jälkeen. Voit lukea raa an biodieselin määrän suoraan prosessorisäiliön kyljessä olevasta asteikosta. Jos raakaa biodieseliä on 150 l, silloin lisättävä Magnidon -määrä on 150 g. Varmista että prosessorisäiliön alta kaikki venttiilit ovat suljettu ja pumpun päällä olevat venttiilit ovat kuvan 6 mukaisesti. Lisää 150g Magnidonia sekoittaen samalla varovasti. Älä hengitä höyryjä työskennellessäsi säiliön läheisyydessä! Käytä hengityssuojainta, suojalaseja ja käsineitä. Kuva 6 Pumpun venttiilit Kun olet sekoittanut Magnidonia riittävän määrän raakaan biodieseliin, voit avata vasemman ja ylimmän venttiilin säiliön alla olevasta venttiiliryhmästä (Kuva 7). Aloita puhdistusohjelma painamalla Cleaning -painiketta ohjauspaneelista. Prosessori alkaa nyt lämmittää ja sekoittaa Magnidonia ja biodieseliä 40 minuutin ajan. Älä ylitä 55 ºC, jos prosessorisi on tehty HDPE -muovista. Kuva 7 Säiliön venttiilit 5

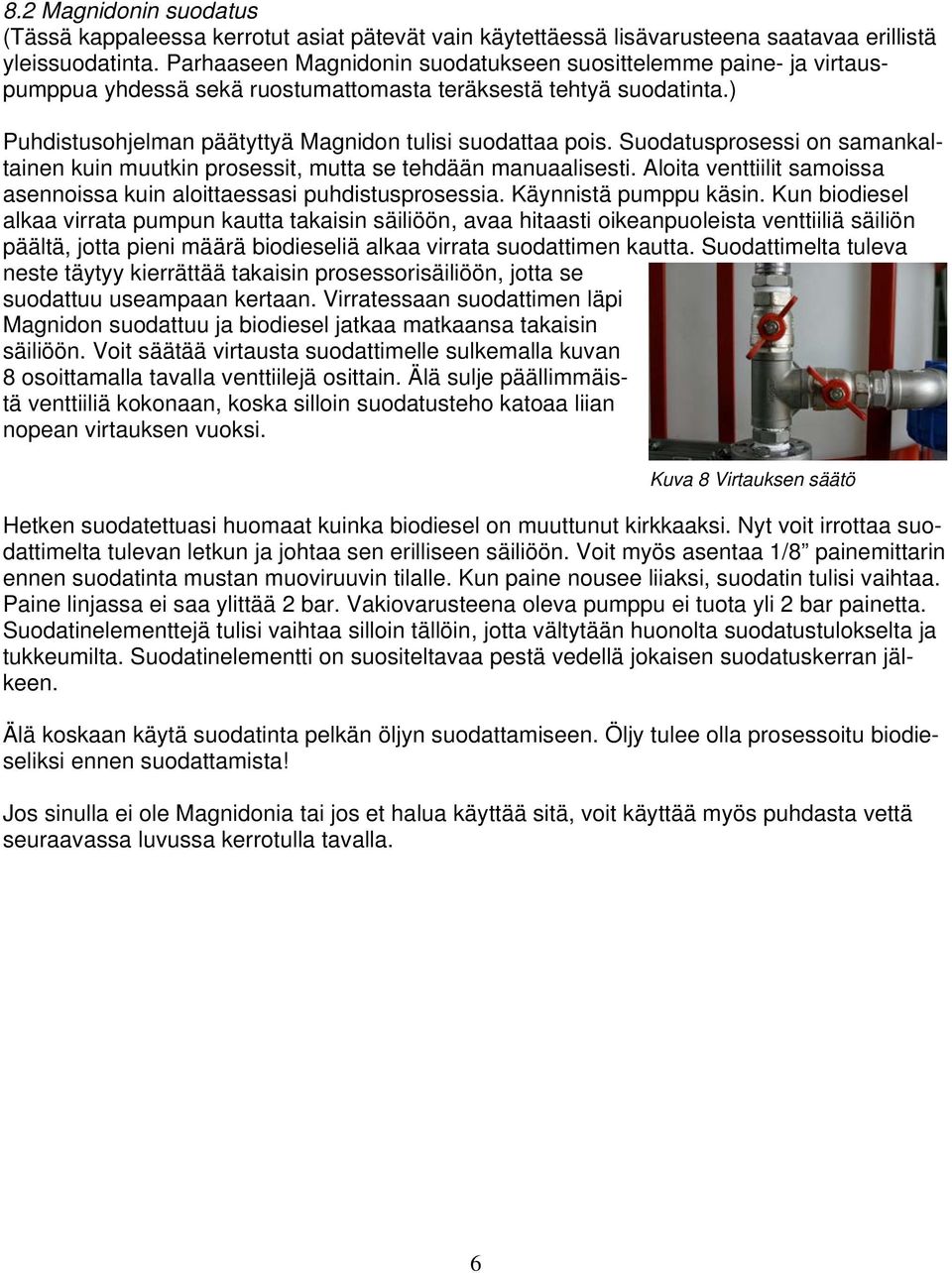

7 8.2 Magnidonin suodatus (Tässä kappaleessa kerrotut asiat pätevät vain käytettäessä lisävarusteena saatavaa erillistä yleissuodatinta. Parhaaseen Magnidonin suodatukseen suosittelemme paine- ja virtauspumppua yhdessä sekä ruostumattomasta teräksestä tehtyä suodatinta.) Puhdistusohjelman päätyttyä Magnidon tulisi suodattaa pois. Suodatusprosessi on samankaltainen kuin muutkin prosessit, mutta se tehdään manuaalisesti. Aloita venttiilit samoissa asennoissa kuin aloittaessasi puhdistusprosessia. Käynnistä pumppu käsin. Kun biodiesel alkaa virrata pumpun kautta takaisin säiliöön, avaa hitaasti oikeanpuoleista venttiiliä säiliön päältä, jotta pieni määrä biodieseliä alkaa virrata suodattimen kautta. Suodattimelta tuleva neste täytyy kierrättää takaisin prosessorisäiliöön, jotta se suodattuu useampaan kertaan. Virratessaan suodattimen läpi Magnidon suodattuu ja biodiesel jatkaa matkaansa takaisin säiliöön. Voit säätää virtausta suodattimelle sulkemalla kuvan 8 osoittamalla tavalla venttiilejä osittain. Älä sulje päällimmäistä venttiiliä kokonaan, koska silloin suodatusteho katoaa liian nopean virtauksen vuoksi. Kuva 8 Virtauksen säätö Hetken suodatettuasi huomaat kuinka biodiesel on muuttunut kirkkaaksi. Nyt voit irrottaa suodattimelta tulevan letkun ja johtaa sen erilliseen säiliöön. Voit myös asentaa 1/8 painemittarin ennen suodatinta mustan muoviruuvin tilalle. Kun paine nousee liiaksi, suodatin tulisi vaihtaa. Paine linjassa ei saa ylittää 2 bar. Vakiovarusteena oleva pumppu ei tuota yli 2 bar painetta. Suodatinelementtejä tulisi vaihtaa silloin tällöin, jotta vältytään huonolta suodatustulokselta ja tukkeumilta. Suodatinelementti on suositeltavaa pestä vedellä jokaisen suodatuskerran jälkeen. Älä koskaan käytä suodatinta pelkän öljyn suodattamiseen. Öljy tulee olla prosessoitu biodieseliksi ennen suodattamista! Jos sinulla ei ole Magnidonia tai jos et halua käyttää sitä, voit käyttää myös puhdasta vettä seuraavassa luvussa kerrotulla tavalla. 6

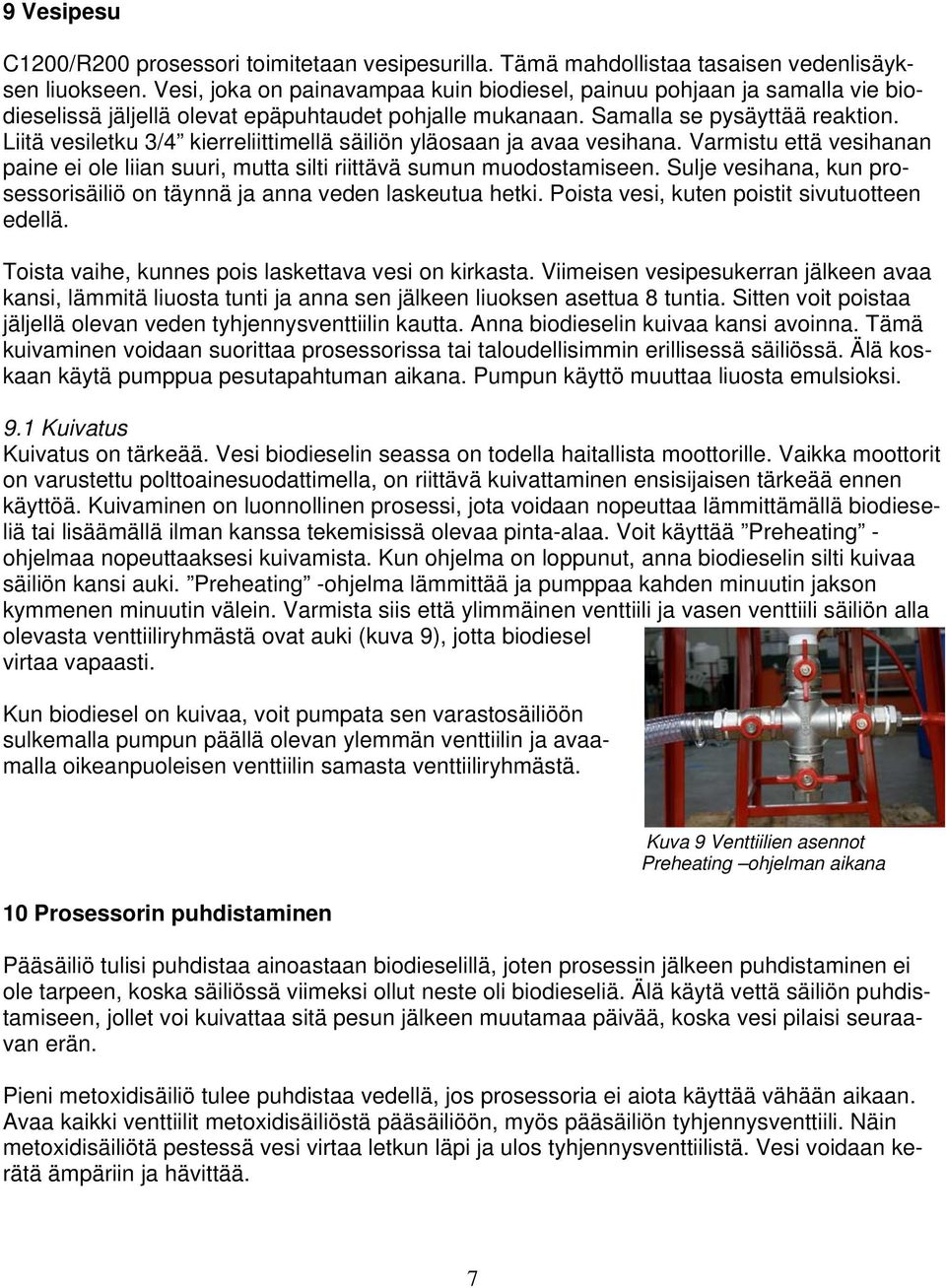

8 9 Vesipesu C1200/R200 prosessori toimitetaan vesipesurilla. Tämä mahdollistaa tasaisen vedenlisäyksen liuokseen. Vesi, joka on painavampaa kuin biodiesel, painuu pohjaan ja samalla vie biodieselissä jäljellä olevat epäpuhtaudet pohjalle mukanaan. Samalla se pysäyttää reaktion. Liitä vesiletku 3/4 kierreliittimellä säiliön yläosaan ja avaa vesihana. Varmistu että vesihanan paine ei ole liian suuri, mutta silti riittävä sumun muodostamiseen. Sulje vesihana, kun prosessorisäiliö on täynnä ja anna veden laskeutua hetki. Poista vesi, kuten poistit sivutuotteen edellä. Toista vaihe, kunnes pois laskettava vesi on kirkasta. Viimeisen vesipesukerran jälkeen avaa kansi, lämmitä liuosta tunti ja anna sen jälkeen liuoksen asettua 8 tuntia. Sitten voit poistaa jäljellä olevan veden tyhjennysventtiilin kautta. Anna biodieselin kuivaa kansi avoinna. Tämä kuivaminen voidaan suorittaa prosessorissa tai taloudellisimmin erillisessä säiliössä. Älä koskaan käytä pumppua pesutapahtuman aikana. Pumpun käyttö muuttaa liuosta emulsioksi. 9.1 Kuivatus Kuivatus on tärkeää. Vesi biodieselin seassa on todella haitallista moottorille. Vaikka moottorit on varustettu polttoainesuodattimella, on riittävä kuivattaminen ensisijaisen tärkeää ennen käyttöä. Kuivaminen on luonnollinen prosessi, jota voidaan nopeuttaa lämmittämällä biodieseliä tai lisäämällä ilman kanssa tekemisissä olevaa pinta-alaa. Voit käyttää Preheating - ohjelmaa nopeuttaaksesi kuivamista. Kun ohjelma on loppunut, anna biodieselin silti kuivaa säiliön kansi auki. Preheating -ohjelma lämmittää ja pumppaa kahden minuutin jakson kymmenen minuutin välein. Varmista siis että ylimmäinen venttiili ja vasen venttiili säiliön alla olevasta venttiiliryhmästä ovat auki (kuva 9), jotta biodiesel virtaa vapaasti. Kun biodiesel on kuivaa, voit pumpata sen varastosäiliöön sulkemalla pumpun päällä olevan ylemmän venttiilin ja avaamalla oikeanpuoleisen venttiilin samasta venttiiliryhmästä. 10 Prosessorin puhdistaminen Kuva 9 Venttiilien asennot Preheating ohjelman aikana Pääsäiliö tulisi puhdistaa ainoastaan biodieselillä, joten prosessin jälkeen puhdistaminen ei ole tarpeen, koska säiliössä viimeksi ollut neste oli biodieseliä. Älä käytä vettä säiliön puhdistamiseen, jollet voi kuivattaa sitä pesun jälkeen muutamaa päivää, koska vesi pilaisi seuraavan erän. Pieni metoxidisäiliö tulee puhdistaa vedellä, jos prosessoria ei aiota käyttää vähään aikaan. Avaa kaikki venttiilit metoxidisäiliöstä pääsäiliöön, myös pääsäiliön tyhjennysventtiili. Näin metoxidisäiliötä pestessä vesi virtaa letkun läpi ja ulos tyhjennysventtiilistä. Vesi voidaan kerätä ämpäriin ja hävittää. 7

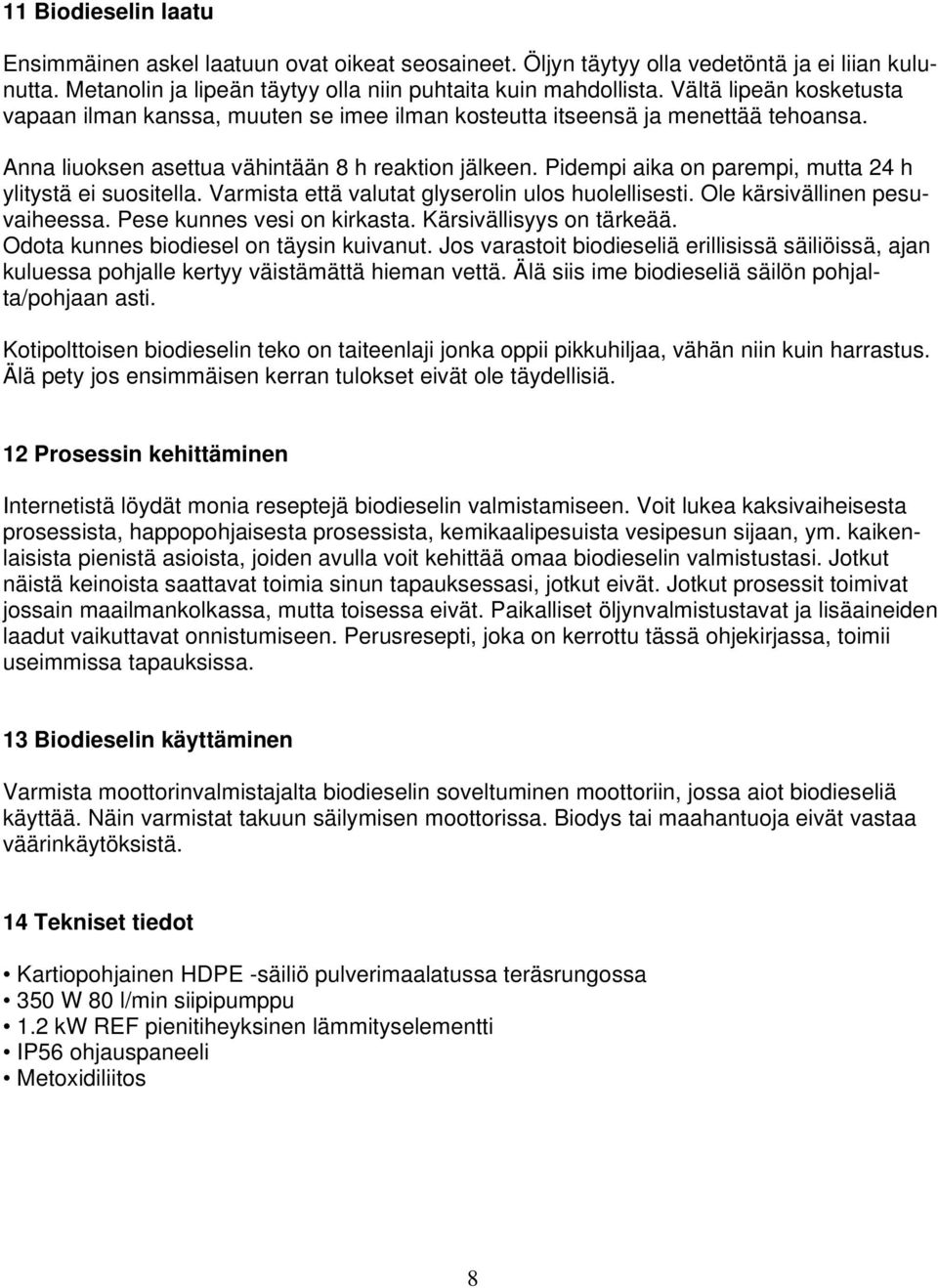

9 11 Biodieselin laatu Ensimmäinen askel laatuun ovat oikeat seosaineet. Öljyn täytyy olla vedetöntä ja ei liian kulunutta. Metanolin ja lipeän täytyy olla niin puhtaita kuin mahdollista. Vältä lipeän kosketusta vapaan ilman kanssa, muuten se imee ilman kosteutta itseensä ja menettää tehoansa. Anna liuoksen asettua vähintään 8 h reaktion jälkeen. Pidempi aika on parempi, mutta 24 h ylitystä ei suositella. Varmista että valutat glyserolin ulos huolellisesti. Ole kärsivällinen pesuvaiheessa. Pese kunnes vesi on kirkasta. Kärsivällisyys on tärkeää. Odota kunnes biodiesel on täysin kuivanut. Jos varastoit biodieseliä erillisissä säiliöissä, ajan kuluessa pohjalle kertyy väistämättä hieman vettä. Älä siis ime biodieseliä säilön pohjalta/pohjaan asti. Kotipolttoisen biodieselin teko on taiteenlaji jonka oppii pikkuhiljaa, vähän niin kuin harrastus. Älä pety jos ensimmäisen kerran tulokset eivät ole täydellisiä. 12 Prosessin kehittäminen Internetistä löydät monia reseptejä biodieselin valmistamiseen. Voit lukea kaksivaiheisesta prosessista, happopohjaisesta prosessista, kemikaalipesuista vesipesun sijaan, ym. kaikenlaisista pienistä asioista, joiden avulla voit kehittää omaa biodieselin valmistustasi. Jotkut näistä keinoista saattavat toimia sinun tapauksessasi, jotkut eivät. Jotkut prosessit toimivat jossain maailmankolkassa, mutta toisessa eivät. Paikalliset öljynvalmistustavat ja lisäaineiden laadut vaikuttavat onnistumiseen. Perusresepti, joka on kerrottu tässä ohjekirjassa, toimii useimmissa tapauksissa. 13 Biodieselin käyttäminen Varmista moottorinvalmistajalta biodieselin soveltuminen moottoriin, jossa aiot biodieseliä käyttää. Näin varmistat takuun säilymisen moottorissa. Biodys tai maahantuoja eivät vastaa väärinkäytöksistä. 14 Tekniset tiedot Kartiopohjainen HDPE -säiliö pulverimaalatussa teräsrungossa 350 W 80 l/min siipipumppu 1.2 kw REF pienitiheyksinen lämmityselementti IP56 ohjauspaneeli Metoxidiliitos 8

10 15 Takuu Biodys myöntää 1 vuoden takuun prosessorille ja komponenteille, poislukien säiliön ja putket. 15 Huolto Ota yhteyttä lähimpään Biodys jälleenmyyjään. 16 Valmistaja Biodys Zeewinde AM Groningen The Netherlands fax VAT B01 17 Jälleenmyynti Biottori Oy 9
