2 Lämpöpumpun toiminta ja pääkomponentit Lämpöpumppu ottaa lämpöä alemmasta lämpötilatasosta ja siirtää sitä korkeampaan lämpötilatasoon. höyrystin lauhdutin paisuntaventtiili kompressori

3 Kylmäprosessi Matalapaine Kompressori Korkeapaine Höyrystin Paisuntaventtiili Lauhdutin

4 LÄMPÖKERROIN COP (COefficient of Performance) Lämpökerroin ilmoittaa tuotetun lämpötehon ja kulutetun sähkötehon suhteen Lämpökerroin vaihtelee toimintapisteen mukaan Toimintapiste = keruuliuoksen lämpötila ja lämmitysverkoston lämpötila, esim. 0/35 C COP = Lämpö, kw Sähkö, kw

5 KYLMÄKERROIN - EER Kylmäkerroin ilmoittaa tuotetun jäähdytystehon ja kulutetun sähkötehon suhteen Kylmäkerroin on aina pienempi kuin lämpökerroin EER = Jäähdytys, kw Sähkö, kw EER = COP 1

6 Lämpöpumppujen jaottelu ILP (ilmalämpöpumppu) PILP (poistoilmalämpöpumppu) UVLP (ulkoilmalämpöpumppu) MLP (maalämpöpumppu)

7 Ilmalämpöpumppu (ILP) Lämmönlähteenä ulkoilma Yleensä yksi sisä- ja ulkoyksikkö Lämmittää sisäilmaa huonejärjestelyn vaikutus suuri

8 ULKO- JA SISÄYKSIKKÖ Ulkoyksikkö kierrättää lävitseen ulkoilmaa ja jäähdyttää sitä. Ulkoyksikössä sijaitseva kompressori puristaa lämmön talteen ja luovuttaa sen edelleen kylmäaineen välityksellä sisäyksikköön sisäilman lämmitykseen. Sisäilma lämmitetään kierrättämällä sitä sisäyksikön läpi siten, että ilma otetaan laitteen yläosasta ja puhalletaan alaspäin. Näin saadaan huoneiston korkeussuuntainen lämpötila tasaiseksi ja lattiaveto poistettua.

9 ULKOYKSIKKÖ Ulkoyksikkö kytketään sisäyksikköön kylmäaineputkistolla ja sähkö- ja ohjauskaapelilla, joita varten seinään tarvitaan noin 7 cm läpivientireikä. Sisä- ja ulkoyksiköt voivat olla jopa 15 m päässä toisistaan.

10 ILMALÄMPÖPUMPUN TOIMINNOT YLEISIMMÄT TOIMINNOT Lämmitys Jäähdytys Kuivaus Sisäilman puhdistus Toiminnot ja ominaisuudet voivat vaihdella merkistä ja mallista riippuen

11 Lämmitys Oikein sijoitetulla ja käytetyllä ILP:llä voidaan säästää % rakennuksen lämmitysenergian kulutuksesta. Sisäyksikkö tulisi sijoittaa mahdollisimman avaraan paikkaan, jolloin ILP:n vaikutus alue on mahdollisimman suuri ja säästöä saadaan aikaan. Ilmalämpöpumppu vaatii rinnalleen toisen lämmitysjärjestelmän, joka antaa lämpöä kylmimpinä päivinä. Lämmityskäytössä on varmistuttava, että muu lämmitysjärjestelmä toimii optimaalisesti ilmalämpöumpun kanssa. Patteritermostaatit tulee asettaa 2-3 astetta ilmalämpöpumpun pyyntilämpötilan alle. Lämmityskäytössä ulkoyksikön pohjasta tulee runsaasti kondenssivettä

12 Jäähdytystoiminto Laitteen jäähdytysteho on pienempi, kuin lämmitysteho Jäähdytys poistaa kosteutta sisäilmasta Sisäyksikön kondenssivesiletkussa tulee olla kaatoa. Jäähdytyksen lämpötila on syytä asettaa 2-3 astetta korkeammaksi kuin haluttu sisälämpötila

13 Sisäilman puhdistus Kaikissa ilmalämpöpumpuissa on suodatin, joka kerää pölyä. Lisävarusteena on saatavana useita erilaisia suodattimia, laitemallista riippuen. Yleisimmät suodatintyypit ovat hienopölysuodatin ja aktiivihiili. Myös erilaiset ionisaattorit ovat tyypillisiä.

14 Ilmalämpöpumpun mitoitus ILP:n perusmitoituksena voidaan käyttää 1 kw/30 m 2 lämmitettävää pinta-alaa Periaatteessa 5 kw ILP voi lämmittää 150 m 2 Käytännössä huonejärjestelyn vaikutus suuri

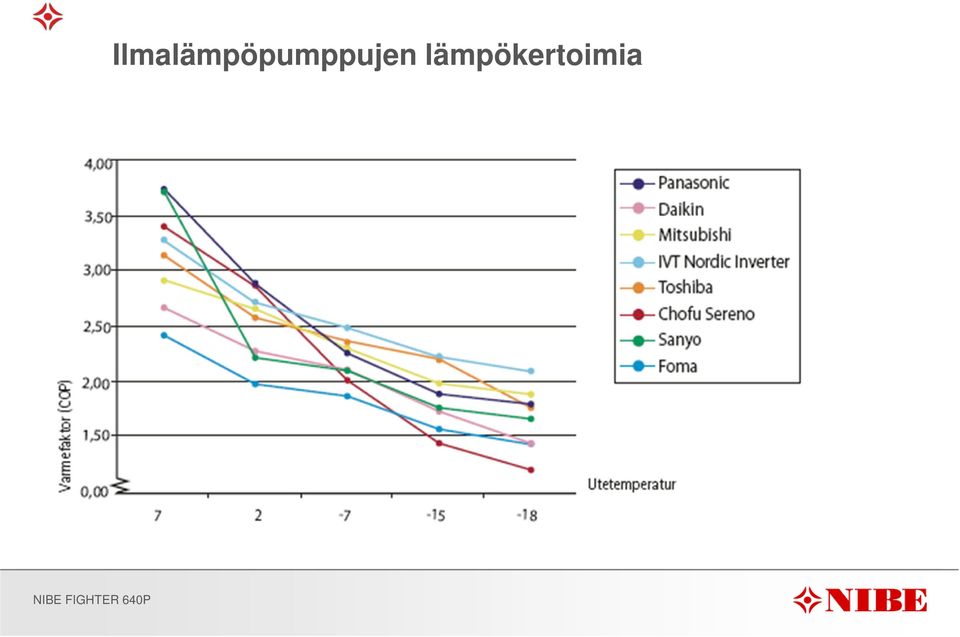

15 NIBE FIGHTER 640P Ilmalämpöpumppujen lämpökertoimia

16 Ilmalämpöpumpun asennus

17 Yksiköiden paikan valinta SISÄYKSIKKÖ Keskeinen paikka josta ilma leviää laajimmalle Vältä keittiön läheisyyttä (rasvat tukkivat koneen) Vältä makuuhuonetta (varsinkin lämmityskäyttö) Ei ulko-oven tai takan läheisyyteen ULKOYKSIKKÖ Tukevaan seinärakenteeseen tai pukille (ei puurunkoisen talon seinään) Huomioi sulatusvesi Ei lasitetulle terassille/suljettuun tilaan Säältä suojaan Lumirajan yläpuolelle / pois lasten ulottuvilta

18 Asunto-osakeyhtiöt Asunto-osakeyhtiölaissa on säädetty muutostöistä pykälässä 77 Jos muutos voi vahingoittaa rakennusta tai tuottaa muuta haittaa yhtiölle tai toiselle osakkeenomistajalle, siihen on saatava yhtiön hallituksen tai osakkeenomistajan suostumus. Ota yhteyttä isännöitsijään ja asunto-osakeyhtiön hallitukseen hyvissä ajoin. Keskustele naapureiden kanssa ilmalämpöpumpun hankinnasta. Tarkista kuntasi rakennusvalvonnasta onko ilmalämpöpumpun asentamiselle mitään esteitä.

19 Ilmalämpöpumpun hoito Sisäyksikön suodattimet tulisi tarkastaa/puhdistaa normaalin viikko/kuukausi siivouksen yhteydessä Karkeasuodattimet kannattaa pestä kevyesti jolloin pienimmätkin pölypartikkelit ja rasvakertymät saadaan pois Muut sisäyksikön suodattimet tulee vaihtaa niiden käyttöiän mukaan norm. 1-6v Ulkoyksikkö tulisi tarkastaa aika-ajoin, ettei sinne ole kertynyt mitään lehtiä yms. esteitä kennon ja ilmanottojen eteen

20 Ilmalämpöpumpun ostajan muistilista Onko myyjällä / valmistajalla hyvä maine? Kysy referenssikohteita ja tarkista ne Onko ILP testattu puolueettomasti? Hinnan tulee sisältää ILP:n asennus! Onko ILP riittävän tehokas? Onko ILP tehty pohjoisen olosuhteisiin? Tee kirjallinen sopimus!

21 Poistoilmalämpöpumppu (PILP)

22 Poistoilmalämpöpumppu (PILP) Lämmönlähteenä poistoilma Yleensä yksi laite Hallitut tulo- ja poistoilmavirrat Tehokas lämmön talteenotto poistoilmasta Myös tuloilman jäähdytys joissakin laitteissa

23 Järjestelmän periaate

24 Poistoilmalämpöpumppu voi toimia Lämpöpumppu lämmittää vain käyttöveden. Teho on pieni ja poistoilmaa jäähdytetään vain vähän. Lämpöpumppu lämmittää lämmitysjärjestelmän vettä sekä käyttövettä. Yleisin käytössä olevista. Lämpöpumppu lämmittää ilmalämmityksen ilmaa ja mahdollisesti myös käyttövettä.

25 Poistoilmalämpöpumpun liittäminen muihin lämmönlähteisiin Aurinkokerääjä UVLP Kaukolämpö

26 Ulkoilmalämpöpumppu (UVLP)

27 Ulkoilmalämpöpumppu Ulkoilmalämpöpumppu siirtää lämpöenergiaa ulkoilmasta veteen Tuottaa lämmityksen ja/tai lämpimän käyttöveden Voi toimia rakennuksen päälämmönlähteenä jos varustettu lisäsähkövastuksilla Voi sisältää jäähdytystoiminnon Lämmönjakojärjestelmänä vesikiertoinen lattialämmitys tai patterit

28 Split ja Monoblock

29 Järjestelmän periaate

30 Asennus Ulkoyksikkö Ulkoyksikkö asennetaan maatelineelle / omille jaloille Sijoittelussa huomioitavaa Ulkoyksikön pohjasta tulee runsaasti kondessi- ja sulatusvettä Sisäyksikkö Split-malleissa käytetään omaa sisäyksikköä Monoblock-mallit voidaan liittää suoraan lämmönjakojärjestelmään Ulkoyksikön ääni Esteettiset seikat

31 Ulkoilmalämpöpumppu kytkettynä öljylämmityksen rinnalle

32

33 Maalämpöpumppu (MLP)

34 Maalämpöpumppu (MLP) Vesikiertoinen lämmitys Käyttöveden lämmitys Jäähdytys

35 Vaakaputkisto Noin 1 metrin syvyyteen asennettu muoviputki Aikaisemmin yleisin lämmönlähde Edellytyksenä riittävän suuri tontti Pintamaan koostumuksella suuri merkitys

36 Lämpökaivo Lämmönlähteeksi tehty porakaivo Yleisin lämmönlähde nykyisissä MLP järjestelmissä Lämpökaivo-opas

37 Vesistöt Järvet ja lammet Syvyys vähintään 2 metriä Harvinaisin MLP lämmönlähde Lämpöä kerätään pohjasedimentistä ja vedestä Putkiston ankkuroitava huolellisesti Kyltti rannalle!

38 Käyttöveden lämmitys Käyttöveden valmistus on tärkeä osa lämmitysjärjestelmää. Sekä veden määrän että lämpötilatason on oltava riittävä. Lämpötilatason on ainakin ajoittain noustava vähintään +55 C:een, jotta vältettäisiin legionella bakteerin riskit. Nykyiset maalämpöpumput pystyvät tuottamaan helposti 65 C lämpötilan

39 Maalämpöpumppujen mitoitus Maalämpöpumput voidaan mitoittaa joko osa- tai täystehoisina Täystehoinen maalämpöpumppu kykenee tuottamaan rakennuksen tarvitseman lämmön ilman lisälämmitystä kovillakin pakkasilla mitoitusaste 100 % Osatehoinen maalämpöpumppu tarvitsee lisälämmitystä, esimerkiksi sähköllä. Mikä tahansa maalämpöpumppu voidaan mitoittaa osa- tai täysteholle

40 Esimerkki osatehomitoituksesta 5 kw 10 kw

41 Suuret kiinteistöt
