1 KANAVOITAVAT VEDENJÄÄHDYTTIMET JA LÄMPÖPUMPUT 2017

2 Kanavoitava Mini-Y C - TCCEY-THCEY Kanavoitava Compact-Y C - TCCEY-THCEY Kanavoitava Y-Pack C-PF - TCCETY-THCETY

3 VEDENJÄÄHDYTTIMET JA LÄMPÖPUMPUT Kanavoitavat

4 82 Web code: MYC01 Kanavoitava Mini-Y C TCCEY-THCEY Jäähdytysteho: kw - Lämmitysteho: kw Kompakti Plug&play laite Kanavoitava vedenjäähdytin ja lämpöpumppu. Scroll kompressoreilla ja R410A kylmäaineella. Ominaisuudet Kompressori: hermeettinen scroll kompressori ylilämpösuojalla. Nestepuolen lämmönvaihdin: hyvin eristetty RST vaihdin lämmitysvastuksella ja virtausvahdilla. Ilmapuolen lämmönvaihdin: kupari/alumiini lamellilämmönvaihdin. Imuaukossa suojaritilä. Puhallin: suorakäyttöinen keskipakopuhallin ylilämpösuojalla ja suojaritilällä. Ohjaus: näytöllinen mikroprosessorisäädin älykkäällä Adaptive Function Plus toiminnalla. Laitteen rakenne: sinkittyä ja maalattua terästä. THCEY mallissa kondenssiallas. Laitemallit TCCEY: vain jäähdytystoiminto. THCEY: lämmitys ja jäähdytystoiminnot. Tehdasasennetut lisävarusteet Pehmokäynnistin (laitemalleihin, joissa 230V syöttöliitäntä). Lauhdutinpuhaltimien portaaton pyörimisnopeuden säätö. Jäähdytys mahdollista -10 C ulkolämpötilaan saakka. Matalapainekytkin. Kompressorin kampikammion lämmitysvastus. Kaksi asetusarvoa. Asetusarvon vaihto kärkitiedolla. Liukuva asetusarvo 4-20mA analogiaviestillä. Tavallista matalampi lähtevän nesteen asetusarvo. Irrallisena toimitettavat lisävarusteet Kumiset tärinänvaimentimet. Lauhdutinpuhaltimien portaaton pyörimisnopeuden säätö. Jäähdytys mahdollista -10 C ulkolämpötilaan saakka Lianerotin nestepiiriin. Matalapainekytkin. Varaajan lämmitysvastus. Imuaukon joustava rättiliitos. Puhallusaukon joustava rättiliitos. Ulkoilman lämpötila-anturi asetusarvon säätöön Nestepiirin lisälämmitysvastus. Laitteen automatiikka ohjaa. (Lämpöpumppumalli). Sisälle asennettava näytöllinen etäkäyttöpaneeli. Kellokortti. Kattavat väyläliityntämahdollisuudet. RS485/USB muunnin. Kattavat etäohjausmahdollisuudet RHOSS real time monitoring.

5 83 TCCEY-THCEY ❶ TCCEY Nimellinen jäähdytysteho kw 4,9 6 8,3 10,1/10,6 ❶ TCCEY ottoteho kw 1,98 2,49 3,47 4,28/4,33 ❶ E.E.R. TCCEY 2,47 2,41 2,39 2,36/2,45 E.S.E.E.R. TCCEY 2,44 2,43 2,53 2,47/2,5 E.S.E.E.R.+ 2,8 2,76 2,89 2,78 / 2,84 ❷ Nimellinen lämmitysteho kw 4,95 6,18 8,11 10,44/10,83 ❷ Ottoteho kw 2,02 2,43 3,51 4,11/4,4 ❷ C.O.P. 2,45 2,54 2,31 2,54/2,46 THCEY VUOSIHYÖTYSUHTEET LÄMMITYSTILANTEESSA ( ) Pdesign (EN 14825) kw ( ) SCOP (EN 14825) 3,03 3,11 3,03 3,12 ( ) ηs % ( ) Energialuokka A A A A ❸ Äänen painetaso db(a) Kompressorit/tehoportaat no. 1/1 1/1 1/1 1/1 Kylmäainepiirit no Nimellisilmavirta m³/h Puhaltimen ulkoinen paineenkorotus Pa Varaajan tilavuus l ❶ Ulkoinen paineenkorotus kpa Syöttöliitäntä V-ph-Hz / N / N /400-3+N-50 MITAT JA PAINOT L - Leveys mm H - PUMP korkeus mm H - TANK & PUMP korkeus mm P - Syvyys mm ❹ TCCEY paino kg ❹ THCEY paino kg Mitoitusolosuhteet: ❶ Ilma: 35 C - Vesi: 12/7 C. ❷ Ilma: 7 C D.B. - 6 C W.B. - Vesi: 40/45 C. ❸ Vapaa tila (Q = 2) 5m etäisyys. ❹ Paino varustellusta koneesta. ESEER (European Seasonal EER) - Keskimääräinen vuosihyötysuhde EU alueella. ESEER Adaptive Function Plus ohjelmalla. ESEER+ ei kuulu Eurovent ohjelmaan. Tehotiedot EN 14511:2013 mukaisesti ( ) Keskimääräinen ilmasto, matala käyttölämpötila ( ) Vuosihyötysuhde: matala käyttölämpötila, keskimääräinen ilmasto (EU säädökset N 811/213 ja N 813/2013) VEDENJÄÄHDYTTIMET - LÄMPÖPUMPUT Kanavoitavat

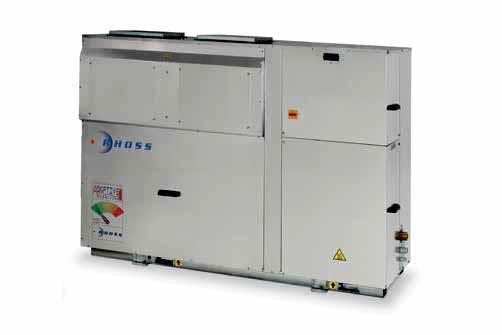

6 84 Web code: CYC01 Kanavoitava Compact-Y C TCCEY-THCEY Jäähdytysteho: kw - Lämmitysteho: kw Puhallus vaakatasoon tai ylöspäin Kanavoitava vedenjäähdytin ja lämpöpumppu. Scroll kompressoreilla ja R410A kylmäaineella. Ominaisuudet Kompressori: hermeettinen scroll kompressori ylilämpösuojalla. Nestepuolen lämmönvaihdin: hyvin eristetty RST vaihdin lämmitysvastuksella ja virtausvahdilla. Ilmapuolen lämmönvaihdin: kupari/alumiini lamellilämmönvaihdin. Imuaukossa suojaritilä. Puhallin: suorakäyttöinen keskipakopuhallin ylilämpösuojalla ja suojaritilällä. Ohjaus: näytöllinen mikroprosessorisäädin älykkäällä Adaptive Function Plus toiminnalla. Laitteen rakenne: sinkittyä ja maalattua terästä. THCEY mallissa kondenssiallas. Laitemallit TCCEY: vain jäähdytystoiminto. THCEY: lämmitys ja jäähdytystoiminnot. Tehdasasennetut lisävarusteet Puhallus vaakasuuntaan. Varaajan lämmitysvastus. Lauhdutinpuhaltimien portaaton pyörimisnopeuden säätö. Jäähdytys mahdollista -10 C ulkolämpötilaan saakka. Kompressorin kampikammion lämmitysvastus. Pehmokäynnistin. Äänieristetty malli. Kaksi asetusarvoa. Asetusarvon vaihto kärkitiedolla. Liukuva asetusarvo 4-20mA analogiaviestillä. Tavallista matalampi lähtevän nesteen asetusarvo. Irrallisena toimitettavat lisävarusteet Kumiset tärinänvaimentimet. Lauhdutinpuhaltimien portaaton pyörimisnopeuden säätö. Jäähdytys mahdollista -10 C ulkolämpötilaan saakka. (mallit ). Lianerotin nestepiiriin. Imuaukon joustava rättiliitos. Puhallusaukon joustava rättiliitos. 3-tie venttiili käyttöveden lämmittämiseen. Laitteen automatiikka ohjaa. (Lämpöpumppumallit) Ulkoilman lämpötila-anturi asetusarvon säätöön. Nestepiirin lisälämmitysvastus. Laitteen automatiikka ohjaa. (Lämpöpumppumalli). Sisälle asennettava näytöllinen etäkäyttöpaneeli. Kellokortti. Kattavat väyläliityntämahdollisuudet. RS485/USB muunnin. Kattavat etäohjausmahdollisuudet RHOSS real time monitoring.

7 85 TCCEY-THCEY ❶ Nimellinen jäähdytysteho kw 13,3 15,9 20,1 23,2 26,6 ❶ Ottoteho kw 4,68 5,46 7,56 8,96 10,08 ❶ E.E.R. 2,84 2,91 2,66 2,59 2,64 E.S.E.E.R. 3,1 3,09 2,97 2,81 2,84 E.S.E.E.R.+ 3,13 3,21 3,09 3,08 3,06 ❷ Nimellinen lämmitysteho kw 13, ,6 25,6 29,2 ❷ Ottoteho kw 4,71 5,57 7,06 8,26 9,39 ❷ C.O.P. 2,91 3,05 3,06 3,1 3,11 THCEY VUOSIHYÖTYSUHTEET LÄMMITYSTILANTEESSA ( ) Pdesign (EN 14825) kw ( ) SCOP (EN 14825) 3,12 3,33 3,09 3,25 3,05 ( ) ηs % ( ) Energialuokka A A+ A A+ A ❸ Äänen painetaso db(a) Kompressorit/tehoportaat no. 1/1 1/1 1/1 1/1 1/1 Kylmäainepiirit no Nimellisilmavirta m³/h Puhaltimen ulkoinen paineenkorotus Pa Varaajan tilavuus (T&P malli) l ❶ Vakiomallisen pumpun ulkoinen paineenkorotus kpa ❶ Suuremman pumpun ulkoinen paineenkorotus kpa Syöttöliitäntä V-ph-Hz N N N N N-50 MITAT JA PAINOT L - Leveys mm H - STANDARD korkeus mm H - TANK & PUMP korkeus mm P - Syvyys mm ❹ TCCEY paino kg ❹ THCEY paino kg Mitoitusolosuhteet: ❶ Ilma: 35 C - Vesi: 12/7 C. ❷ Ilma: 7 C D.B. - 6 C W.B. - 70% R.H.- Vesi: 40/45 C. ❸ Etäisyys 5m (Q = 2), kanavoidut puhaltimet. ❹ Paino varustellusta koneesta. ESEER (European Seasonal EER) - Keskimääräinen vuosihyötysuhde EU alueella. ESEER Adaptive Function Plus ohjelmalla. ESEER+ ei kuulu Eurovent ohjelmaan. Tehotiedot EN 14511:2013 mukaisesti. ( ) Keskimääräinen ilmasto, matala käyttölämpötila ( ) Vuosihyötysuhde: matala käyttölämpötila, keskimääräinen ilmasto (EU säädökset N 811/213 ja N 813/2013) VEDENJÄÄHDYTTIMET - LÄMPÖPUMPUT Kanavoitavat

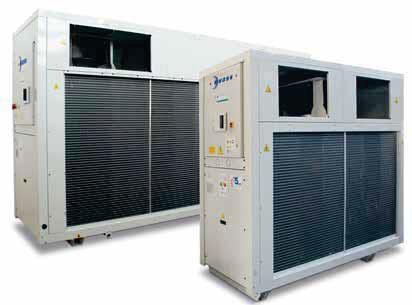

8 86 Web code: YKC01 Low consumption Y-Pack C-PF TCCETY-THCETY Jäähdytysteho: kw - Lämmitysteho: kw TCCETY 233 Korkea hyötysuhde EC radiaalipuhaltimet 3 tehoporrasta Kanavoitava vedenjäähdytin ja lämpöpumppu. Scroll kompressorit ja R410A kylmäaine. Ominaisuudet Kompressori: hermeettinen scroll kompressori ylilämpösuojalla ja kotelon lämmitysvastuksella. Mallista riippuen 2 tai 3 tehoporrasta. Nestepuolen lämmönvaihdin: hyvin eristetty RST vaihdin virtausvahdilla. Ilmapuolen lämmönvaihdin: kupari/alumiini lamellilämmönvaihdin. EC radiaalipuhaltimet ylilämpösuojilla. Vakiona puhallus vaakatasoon samalta sivulta kuin imuaukko. Puhallussuunta on helppo vaihtaa työmaalla. Portaaton puhallinnopeuden säätö mahdollistaa koneellisen jäähdytyksen 15 C imuilman lämpötilaan saakka ja lämmityksen +40 C ilman lämpötilaan saakka. Ohjaus: näytöllinen mikroprosessorisäädin älykkäällä Adaptive Function Plus toiminnalla. Laitteen rakenne: sinkittyä ja maalattua terästä. Versiot T - Korkean hyötysuhteen malli (TCCETY-THCETY). THCETY 2130 Laitemallit TCCETY: vain jäähdytystoiminto. THCETY: lämmitys ja jäähdytystoiminnot. Tehdasasennetut lisävarusteet Kiertopumpulla varustettu malli, jossa yksi tai kaksi pumppua, paisuntasäiliö (sisäistä tilavuutta varten), varoventtiili ja painemittari. Pumput saatavilla myös tavallista korkeammalla paineenkorotuksella. Kiertopumpulla ja varaajalla varustettu malli, jossa yksi tai kaksi pumppua, paisuntasäiliö (sisäistä tilavuutta varten), ilma- ja varoventtiilit sekä painemittari. Tulistusvaihdin. 100% lauhdelämmön talteenotto Elektroninen paisuntaventtiili. Loistehon kompensointi (cos< > > 0.94). Pehmokäynnistin. Kompressorin äänieristys. Kylmäainepiirin osoittavat korkea- ja matalapainemittarit. Kupari/kupari tai kupari/maalattu alumiini lauhdutin. Kaksi asetusarvoa. Asetusarvon vaihto kärkitiedolla. Liukuva asetusarvo 4-20mA analogiaviestillä. Höyrystimen, sähkökeskuksen, varaajan ja pumppujen lämmitysvastukset. Kattavat väyläliityntämahdollisuudet. Tärinänvaimentimet. Irrallisena toimitettavat lisävarusteet Sisälle asennettava näytöllinen etäkäyttöpaneeli. Kellokortti. Kattavat etäohjausmahdollisuudet RHOSS real time monitoring. RHOSS sequencer usean laitteen master/slave ohjaukseen.

9 87 TCCETY ❶ Nimellinen jäähdytysteho kw 32,3 38, ,9 63,7 69,9 ❶ E.E.R. 2,61 2,77 2,7 2,75 2,68 2,62 2,85 ❶ Ottoteho kw 12,38 13,9 16,26 18,55 21,98 24,31 24,53 E.S.E.E.R. 4,48 4,04 4,29 4,43 4,3 4,36 4,48 E.S.E.E.R.+ 5,02 4,51 4,97 5,12 4,95 5,06 5,17 THCETY ❷ Nimellinen lämmitysteho kw 37,7 42,1 48,1 56,2 62,5 68,3 79,4 ❷ C.O.P ,01 2,99 2,99 2,88 3,26 ❷ Ottoteho talvikäytössä kw 12,57 14,03 15,98 18,8 20,9 23,72 24,36 ❶ Nimellinen jäähdytysteho kw 32,3 38,5 42,3 50,3 57,8 61,6 69,1 THCEY VUOSIHYÖTYSUHTEET LÄMMITYSTILANTEESSA ( ) Pdesign (EN 14825) kw ( ) SCOP (EN 14825) 3,53 3,52 3,86 3,56 3,49 3,60 3,74 ( ) ηs % ( ) Energialuokka A+ A+ A++ A+ A+ A+ A+ ❺ Äänen tehotaso db(a) Kompressorit/tehoportaat no. 2/2 2/2 2/3 2/3 2/3 2/3 2/3 Kylmäainepiirit no Nimellisilmavirta m³/h Puhaltimen maksimipaineenkorotus Pa Syöttöliitäntä V-ph-Hz N N N N N N N-50 MITAT L - Leveys mm H - Korkeus mm P - Syvyys mm TCCETY ❶ Nimellinen jäähdytysteho kw 79,1 87,5 100,6 113,9 125,3 142,3 160,2 ❶ E.E.R. 2,9 2,82 2,74 2,93 2,89 2,9 2,89 ❶ Ottoteho kw ,03 36,72 38,87 43,36 49,07 55,43 E.S.E.E.R. 4,18 4,11 4,09 4,04 4,4 4,53 4,14 E.S.E.E.R.+ 4,84 4,76 4,72 4,68 5,07 5,22 4,71 THCETY ❷ Nimellinen lämmitysteho kw 86,3 96,4 111,5 122,5 139,6 157,6 175,6 ❷ C.O.P. 3,38 3,2 3,19 3,25 3,33 3,25 3,24 ❷ Ottoteho talvikäytössä kw 25,53 30,13 34,95 37,69 41,92 48,49 54,2 ❶ Nimellinen jäähdytysteho kw 77,4 84,9 98,9 110,6 123,4 140,8 159,3 THCEY VUOSIHYÖTYSUHTEET LÄMMITYSTILANTEESSA ( ) Pdesign (EN 14825) kw ( ) SCOP (EN 14825) 4,16 3,69 3,63 3,72 4,10 3,69 3,99 ( ) ηs % ❺ Äänen tehotaso db(a) Kompressorit/tehoportaat no. 2/2 2/3 2/3 2/3 2/2 2/3 2/2 Kylmäainepiirit no Nimellisilmavirta m³/h Puhaltimen maksimipaineenkorotus Pa Syöttöliitäntä V-ph-Hz N N N N N N N-50 MITAT L - Leveys mm H - Korkeus mm P - Syvyys mm Mitoitusolosuhteet: ❶ Ilma: 35 C - Vesi: 12/7 C and ESP: 250 Pa. ❷ Ilma: 7 C D.B. - 6 C W.B. - Vesi: 40/45 C and ESP: 250 Pa. ❺ Äänen tehotaso db(a) RS S/C/ ja UNI EN-ISO 9614 mukaisesti. ESEER (European Seasonal EER) - Keskimääräinen vuosihyötysuhde EU alueella. ESEER Adaptive Function Plus ohjelmalla. ESEER+ ei kuulu Eurovent ohjelmaan. Tehotiedot EN 14511:2013 mukaisesti ( ) Keskimääräinen ilmasto, matala käyttölämpötila ( ) Vuosihyötysuhde: matala käyttölämpötila, keskimääräinen ilmasto (EU säädökset N 811/213 ja N 813/2013) VEDENJÄÄHDYTTIMET - LÄMPÖPUMPUT Kanavoitavat
