MAALÄMPÖPUMPUT KIINTEISTÖKOHTEISIIN

Transkriptio

1 a l p h a-innot e c MAALÄMPÖPUMPUT KIINTEISTÖKOHTEISIIN

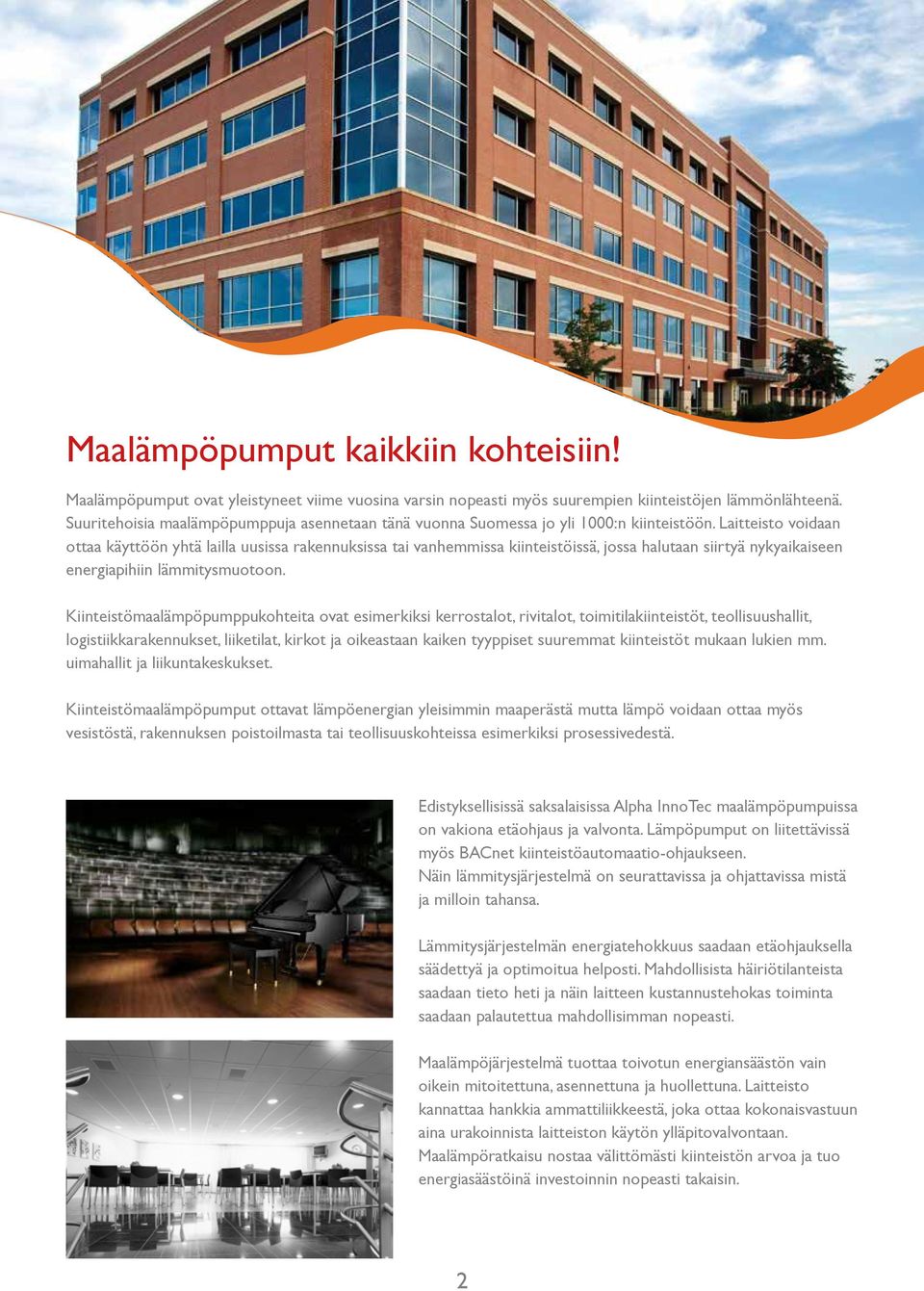

2 Maalämpöpumput kaikkiin kohteisiin! Maalämpöpumput ovat yleistyneet viime vuosina varsin nopeasti myös suurempien kiinteistöjen lämmönlähteenä. Suuritehoisia maalämpöpumppuja asennetaan tänä vuonna Suomessa jo yli 1000:n kiinteistöön. Laitteisto voidaan ottaa käyttöön yhtä lailla uusissa rakennuksissa tai vanhemmissa kiinteistöissä, jossa halutaan siirtyä nykyaikaiseen energiapihiin lämmitysmuotoon. Kiinteistömaalämpöpumppukohteita ovat esimerkiksi kerrostalot, rivitalot, toimitilakiinteistöt, teollisuushallit, logistiikkarakennukset, liiketilat, kirkot ja oikeastaan kaiken tyyppiset suuremmat kiinteistöt mukaan lukien mm. uimahallit ja liikuntakeskukset. Kiinteistömaalämpöpumput ottavat lämpöenergian yleisimmin maaperästä mutta lämpö voidaan ottaa myös vesistöstä, rakennuksen poistoilmasta tai teollisuuskohteissa esimerkiksi prosessivedestä. Edistyksellisissä saksalaisissa Alpha InnoTec maalämpöpumpuissa on vakiona etäohjaus ja valvonta. Lämpöpumput on liitettävissä myös BACnet kiinteistöautomaatio-ohjaukseen. Näin lämmitysjärjestelmä on seurattavissa ja ohjattavissa mistä ja milloin tahansa. Lämmitysjärjestelmän energiatehokkuus saadaan etäohjauksella säädettyä ja optimoitua helposti. Mahdollisista häiriötilanteista saadaan tieto heti ja näin laitteen kustannustehokas toiminta saadaan palautettua mahdollisimman nopeasti. Maalämpöjärjestelmä tuottaa toivotun energiansäästön vain oikein mitoitettuna, asennettuna ja huollettuna. Laitteisto kannattaa hankkia ammattiliikkeestä, joka ottaa kokonaisvastuun aina urakoinnista laitteiston käytön ylläpitovalvontaan. Maalämpöratkaisu nostaa välittömästi kiinteistön arvoa ja tuo energiasäästöinä investoinnin nopeasti takaisin. 2

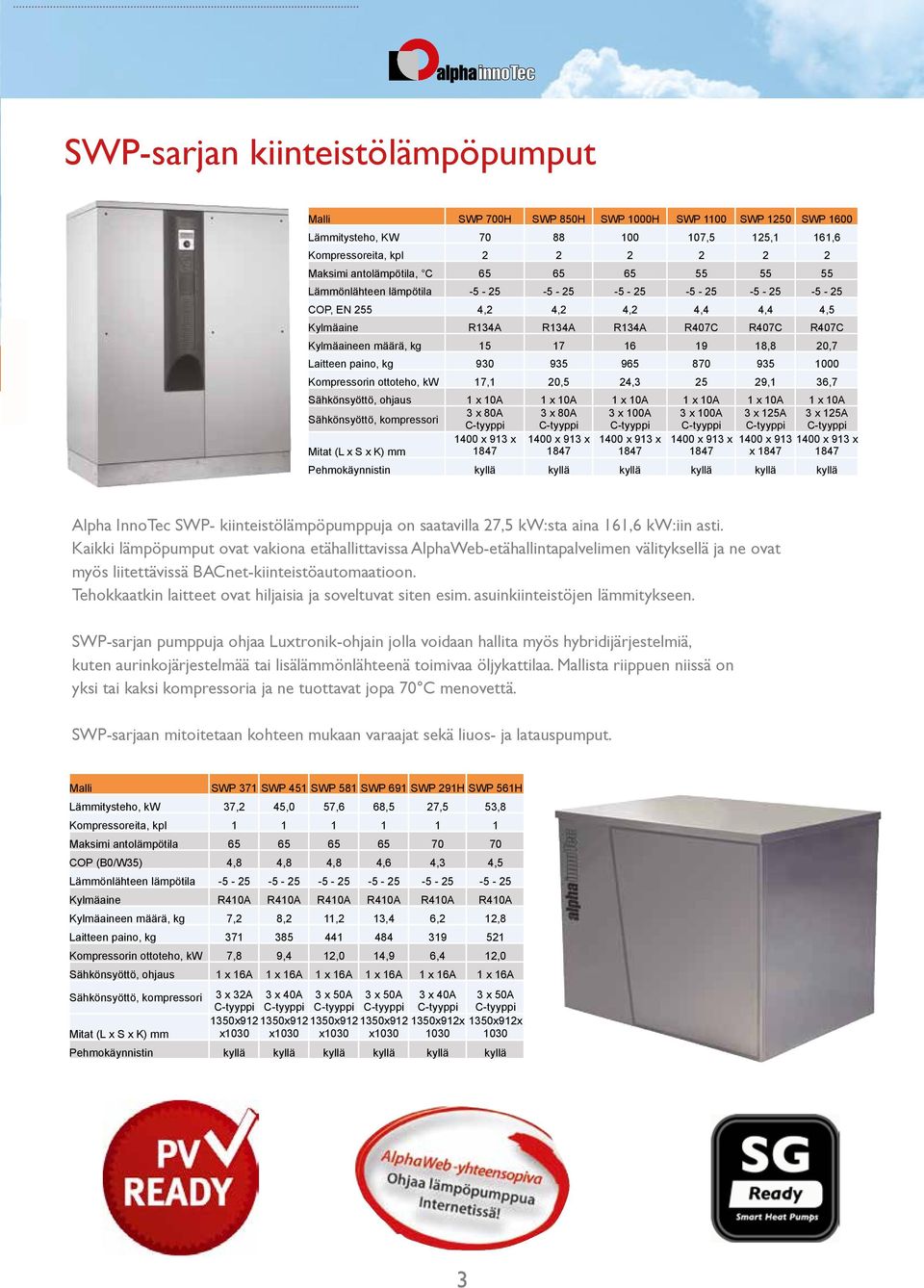

3 SWP-sarjan kiinteistölämpöpumput Malli SWP 700H SWP 850H SWP 1000H SWP 1100 SWP 1250 SWP 1600 Lämmitysteho, KW ,5 125,1 161,6 Kompressoreita, kpl Maksimi antolämpötila, C Lämmönlähteen lämpötila COP, EN 255 4,2 4,2 4,2 4,4 4,4 4,5 Kylmäaine R134A R134A R134A R407C R407C R407C Kylmäaineen määrä, kg ,8 20,7 Laitteen paino, kg Kompressorin ottoteho, kw 17,1 20,5 24, ,1 36,7 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 80A 3 x 80A 3 x 100A 3 x 100A 3 x 125A 3 x 125A 1400 x 913 x 1400 x 913 x 1400 x 913 x 1400 x 913 x 1400 x x 913 x Mitat (L x S x K) mm x Pehmokäynnistin kyllä kyllä kyllä kyllä kyllä kyllä Alpha InnoTec SWP- kiinteistölämpöpumppuja on saatavilla 27,5 kw:sta aina 161,6 kw:iin asti. Kaikki lämpöpumput ovat vakiona etähallittavissa AlphaWeb-etähallintapalvelimen välityksellä ja ne ovat myös liitettävissä BACnet-kiinteistöautomaatioon. Tehokkaatkin laitteet ovat hiljaisia ja soveltuvat siten esim. asuinkiinteistöjen lämmitykseen. SWP-sarjan pumppuja ohjaa Luxtronik-ohjain jolla voidaan hallita myös hybridijärjestelmiä, kuten aurinkojärjestelmää tai lisälämmönlähteenä toimivaa öljykattilaa. Mallista riippuen niissä on yksi tai kaksi kompressoria ja ne tuottavat jopa 70 C menovettä. SWP-sarjaan mitoitetaan kohteen mukaan varaajat sekä liuos- ja latauspumput. Malli SWP 371 SWP 451 SWP 581 SWP 691 SWP 291H SWP 561H Lämmitysteho, kw 37,2 45,0 57,6 68,5 27,5 53,8 Kompressoreita, kpl Maksimi antolämpötila COP (B0/W35) 4,8 4,8 4,8 4,6 4,3 4,5 Lämmönlähteen lämpötila Kylmäaine R410A R410A R410A R410A R410A R410A Kylmäaineen määrä, kg 7,2 8,2 11,2 13,4 6,2 12,8 Laitteen paino, kg Kompressorin ottoteho, kw 7,8 9,4 12,0 14,9 6,4 12,0 Sähkönsyöttö, ohjaus 1 x 16A 1 x 16A 1 x 16A 1 x 16A 1 x 16A 1 x 16A Sähkönsyöttö, kompressori 3 x 32A 3 x 40A 3 x 50A 3 x 50A 3 x 40A 3 x 50A 1350x x x x x912x 1350x912x Mitat (L x S x K) mm x1030 x1030 x1030 x Pehmokäynnistin kyllä kyllä kyllä kyllä kyllä kyllä 3

4 SWC-sarjan lämpöpumput Alpha InnoTec SWC-sarjan lämpöpumppuja on saatavilla 5,7 kw:sta aina 31,8 kw:iin asti. Kaikki lämpöpumput ovat vakiona etähallittavissa AlphaWeb-etähallintapalvelimen välityksellä ja ne on myös liitettävissä BACnet-kiinteistöautomaatioon. Laitteet ovat hiljaisia ja kompaktin kokoisia, jolloin ne soveltuvat hyvin saneerauskohteisiin. SWC-sarjassa on laaja toimitussisältö ja helppo asennettavuus. SWC-sarjan pumppuja ohjaa Luxtronik-ohjain, jolla voidaan hallita myös hybridijärjestelmiä, kuten aurinkojärjestelmää tai lisälämmönlähteenä toimivaa öljykattilaa. Ohjain mahdollistaa monipumppukytkennät, jolloin saavutetaan haluttu lämmitysteho. SWC-sarjan pumppuihin voidaan liittää erillinen lämmitys- ja käyttövesivaraajaa tai hybridivaraajaa. SWC 60H (K) SWC 70H (K) SWC 80H (K) SWC 100H (K) SWC 120H (K) SWC 140H (K) SWC 170H (K) Lämmitysteho, kw 5,7 6,9 8,9 10,2 11,7 13,7 16,7 Maksimi antolämpötila, C COP (B0/W35) EN ,4 4,4 4,5 4,6 4,5 4,5 4,6 Mitat (L x S x K) mm 650x500x x500x x500x x500x x500x x500x x500x1550 Sähkövastus, kw 6/4/2 6/4/2 6/4/2 6/4/2 6/4/2 9/6/3 9/6/3 Sisältää liuos/latauspumput kyllä kyllä kyllä kyllä kyllä kyllä kyllä Kylmäaine R407C R407C R407C R407C R407C R407C R407C Kylmäaineen määrä, kg 1,8 2 2,1 2,3 2,99 2,99 3,8 Laitteen paino, kg Kompressorin ottoteho, kw 1,29 1,57 1,98 2,22 2,6 3 3,63 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 10A 3 x 10A 3 x 10A 3 x 10A 3 x 10A 3 x 16A 3 x 16A Sähkönsyöttö, vastus 3 x 10A 3 x 10 A 3 x 10A 3 x 10A 3 x 10A 3 x 16A 3 x 16A SWC 230 (K) SWC 330 (K) Lämmitysteho, kw 22,1 17,6/31,8 Kompressoreita, kpl 1 2 Maksimi antolämpötila, C COP (B0/W35) EN ,3 4,1/4,5 Mitat (L x S x K) mm 750x650x x650x1650 Sähkövastus, kw - - Sisältää liuos/latauspumput kyllä kyllä Kylmäaine R407C R407C Kylmäaineen määrä, kg 4,45 6,85 Laitteen paino, kg Kompressorin ottoteho, kw 5,14 7,76 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 16A 3 x 25A Sähkönsyöttö, vastus - - 4

5 Varaajat ja tarvikkeet Käyttövesivaraajat Varaajatyyppi WWS 303 WWS 405 WWS 507 Mitat Ø x K (mm) 700 x x x 1956 Ne>o@lavuus, l Kallistuspituus, mm Paino, kg Yhteet: lataus ja purku 1¼" 1¼" 1¼" Kierukka: lataus/aurinko 3,5m 2 / - 5,0m 2 / - 7,0m 2 / - Maksimi lämpöpumpputeho, kw Varaajatyyppi SWWS 404 SWWS 506 Mitat Ø x K (mm) 700 x x 1956 Ne>o@lavuus, l Kallistuspituus, mm Paino, kg Yhteet: lataus ja purku 1¼" 1¼" Maksimi lämpöpumpputeho, kw Kierukka: lataus/aurinko 3,50m 2 / 1,62m 2 4,30m 2 / 1,85m 2 Lämmityksen puskurivaraajat Varaajatyyppi TPS 200 TPS 500 TPS 800 STPS 800 TPS 1500 TPS 2000 Mitat Ø x K (mm) 600 x x x x x x 2330 Kallistuspituus, mm * 2055* 2055* 2230* 2400* Paino, kg Yhteet: lataus ja purku 4 x 1½" 8 x 2" 8 x 2" 8 x 2" 8 x DN80 8 x DN80 Yhteet: vastus 1 x 1½" 3 x 1½" 3 x 1½" 3 x 1½" 3 x 1½" 3 x 1½" Vastus EHZ 60 X X X X X X Vastus EHZ 75 - X X X X X Vastus EHZ X X X X Vastus EHZI 45 X X X X X X * ilman eristevä Paljetasaimet ja värinänvaimennussokkeli BACnet-lisenssi ja Alphaweb-lisenssit IPFK 50/50 Paljetasainsarja IPFK50/50, DN 50, SWP 291H- 691 IPFK 50/65 Paljetasainsarja IPFK 50/65, DN 50/DN 65, SWP 700H- 1000H ja SWP 1100 IPFK 65/65 Paljetasainsarja, IPFK 65/65, DN 65, SWP 1250, 1600 SSR 2 Alpha- BAC AlphaWeb AlphaWeb Värinänvaimennussokkeli, SSR 2, SWP 700H BACnet- lisenssi, USB- Lkku jolla yksi lisenssi ja ohjelmisto AlphaWeb lisenssi, Home+Mobile, mahdollistaa SMS- häiriövieslt Esimerkkikaavio AlphaWeb lisenssi, PROFI, mahdollistaa 1h synkronoinlaika, SMS- häiriö vieslt 5

6 Monipumppukytkennät Alpha InnoTecin lämpöpumpuilla voidaan tehdä ns. monipumppukytkentöjä. Monipumppukytkennöillä saavutetaan tarvittava suurin tehontarve helposti ja energiatehokkaasti. Monipumppukytkentöjä voidaan tehdä maksimissaan neljän lämpöpumpun ryhmissä. Yhdistettävien lämpöpumppujen kompressoreiden määrä täytyy olla sama. Mahdolliset yhdistelmäsarjat: SWC 60H-230 SWC 330 SWP 291H-691 SWP 700H-1600 Toimintaperiaate: Kaikki koneet osallistuvat lämmitykseen 1 Slave-pumppu määritetään tarvittaessa myös käyttöveden tuotantoon Luxtronik-ohjain jaksottaa kompressoreiden käynnistyksiä ja käyntiaikoja automaattisesti. Kuvassa kaksi laitetta kytkettynä rinnan. Vaatimukset: Verkkokaapeli, RJ 45, ohjainten väliin (kahden pumpun yhdistelmä) Verkkokytkin tarvitaan mikäli enemmän kuin kaksi laitetta tai jos halutaan laitteet AlphaWeb-etähallintaan (joka pumpusta RJ45 reitittimelle). Edut: Energiatehokkuuden maksimointi Häiriösietoisuus Huolto Vaatimukset kaivoille Vaatimukset sähköliittymälle Vaatimukset varaajille Esimerkkikaavio 6

7 AIT Deutschland ja Alpha InnoTec-lämpöpumput AIT Deutschlandin valmistamat Alpha InnoTec-lämpöpumput ovat alansa huippua. AIT Deutschland on Euroopan johtavia lämpöpumppuvalmistajia ja useista heidän innovaatioistaan on tullut alan standardeja. Tehdas sijaitsee lähellä Kulmbachia, Kasendorfissa Saksassa. Vaikka tehdas pystyy tuottamaan yli lämpöpumppua vuodessa, niin lämpöpumput eivät ole massatuotteita. Tuotteiden takana on alan johtavaa insinööri- ja kehitystyötä. Tuotteiden valmistuksessa kaikki perustuu perusteelliseen käsityöhön. Jokainen lämpöpumppu on 100% testattu tehtaalla. Tuotantolinjalla on useita erillisiä testausvaiheita ja lämpöpumppu testataan myös täydellisenä pakettina. Lisäksi laitteet testaa säännöllisesti ulkopuolinen taho. Tämä testaus tuo aina huippuarvosanat! Tehtaalla työskentelee n. 450 alan ammattilaista ja tuotekehitystä tehdään jatkuvasti, myös eri markkinoille kohdennetusti. 7

8 Scanvarm Oy Ab kuuluu Scanoffice Groupiin. Scanoffice Group muodostuu vuonna 1984 perustetun Pohjoismaiden suurimman lämpöpumppujen maahantuontiliikkeen, Scanoffice Oy:n ympärille. ScanMont AB palvelee lämpöpumppualan urakoitsijoita Ruotsin markkinoilla ja Scanoffice Oy sekä Scanvarm Oy Ab ovat alan johtavia maahantuontiliikkeitä Suomen markkinoilla. Yritysryhmän liikevaihto ylittää 30 miljoonaa euroa ja ne työllistävät n. 40 henkilöä. Yritysryhmä on suomalaisessa omistuksessa. Yritysryhmän logistiikkakeskuksessa Vantaan Petikossa varastoimme keskimäärin n laitteistoa taataksemme nopeat toimitukset jälleenmyyjäverkostollemme. Scanvarm Oy Ab toimii suomessa saksalaisen Alpha InnoTec valmistajan maahantuojana ja vastaa kokonaisvaltaisesti laitteiden jakelusta, jälleenmyyjien kouluttamisesta, mitoitusratkaisuista, takuuasioista ja jälkimarkkinoinnista. Scanoffice Groupilla on oma testilaboratorio, jossa se suorittaa vuosittain kymmeniä testejä lämpöpumpuille varmistaakseen tuotteidensa laadun ja suorituskyvyn. Yhtiö toimii myös kiinteässä yhteistyössä VTT:n kanssa, tuottaen useita lämpöpumppujen testiraportteja vuosittain. Scanvarmin koulutuskeskuksessa koulutamme jopa muutamia satoja asentajia vuosittain lämpöpumppujen asennuksiin, huoltotöihin ja häiriötilanteiden varalle. Yhtiön jälkimarkkinointiosasto toimii jälleenmyyjäverkoston tukena kaikissa teknisissä asioissa. Scanvarmin valtuuttamina Alpha InnoTec jälleenmyyjinä toimii vain koulutetut ammattiliikkeet. Saat ammattimaisen palvelun avaimet käteen periaatteella ja voit nauttia lämpöpumpun tuomasta rahansäästöstä. Tiilenlyöjänkuja 9 A Vantaa Puh. (09) info@scanvarm.fi Jälleenmyyjä: 8 Oikeus teknisiin muutoksiin pidätetään
