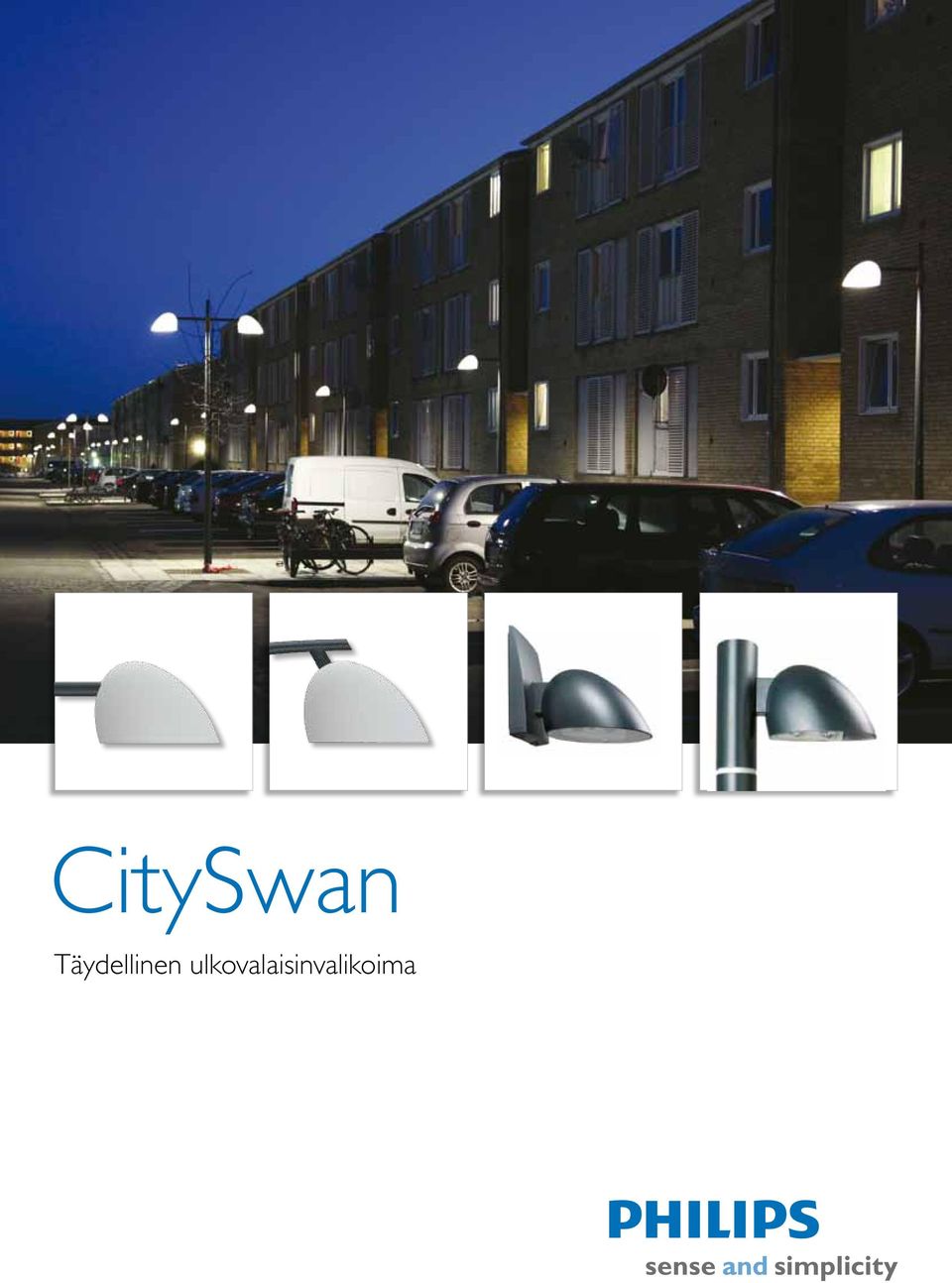

1 Täydellinen ulkovalaisinvalikoima

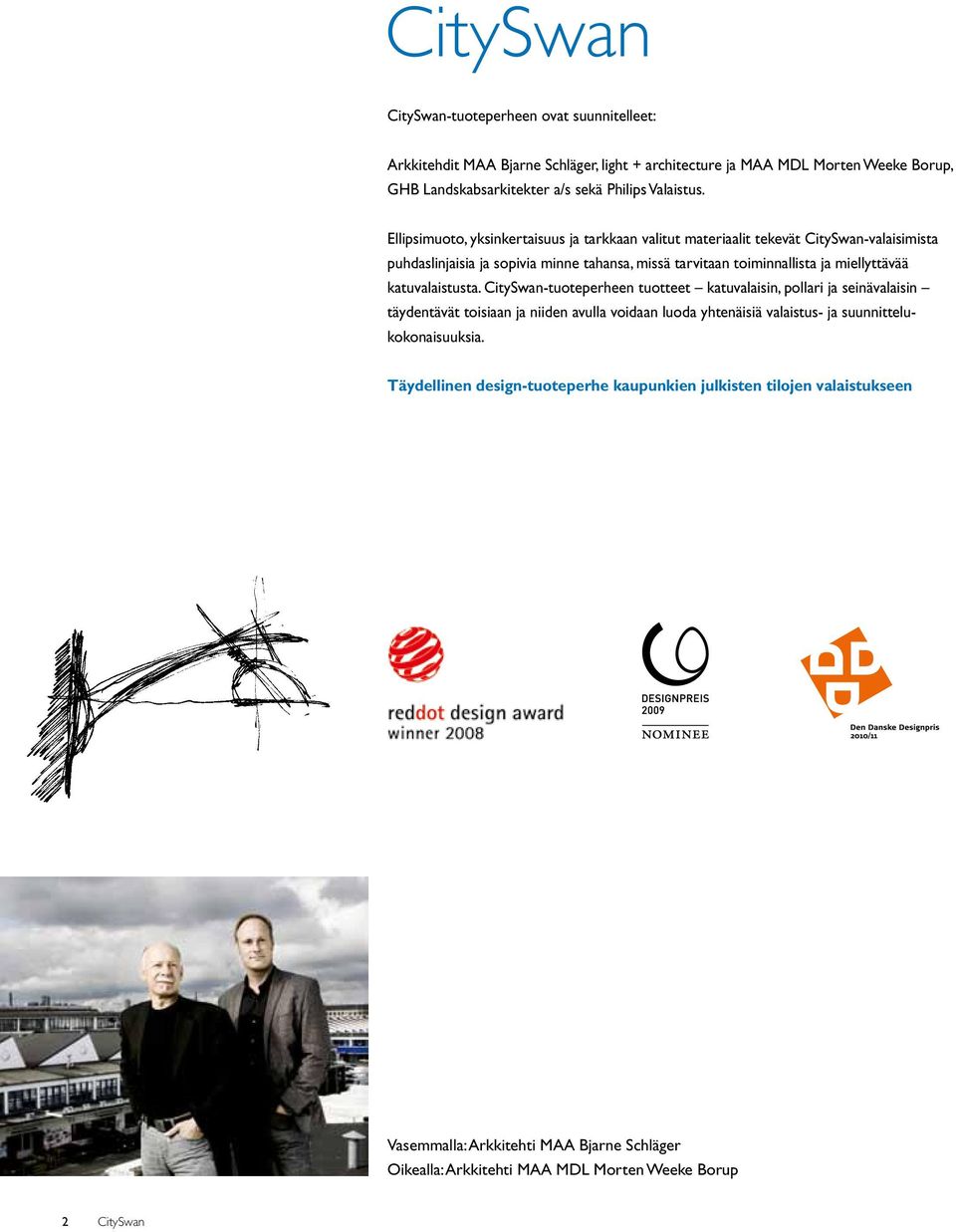

2 -tuoteperheen ovat suunnitelleet: Arkkitehdit MAA Bjarne Schläger, light + architecture ja MAA MDL Morten Weeke Borup, GHB Landskabsarkitekter a/s sekä Philips Valaistus. Ellipsimuoto, yksinkertaisuus ja tarkkaan valitut materiaalit tekevät -valaisimista puhdaslinjaisia ja sopivia minne tahansa, missä tarvitaan toiminnallista ja miellyttävää katuvalaistusta. -tuoteperheen tuotteet katuvalaisin, pollari ja seinävalaisin täydentävät toisiaan ja niiden avulla voidaan luoda yhtenäisiä valaistus- ja suunnittelukokonaisuuksia. Täydellinen design-tuoteperhe kaupunkien julkisten tilojen valaistukseen Vasemmalla: Arkkitehti MAA Bjarne Schläger Oikealla: Arkkitehti MAA MDL Morten Weeke Borup 2

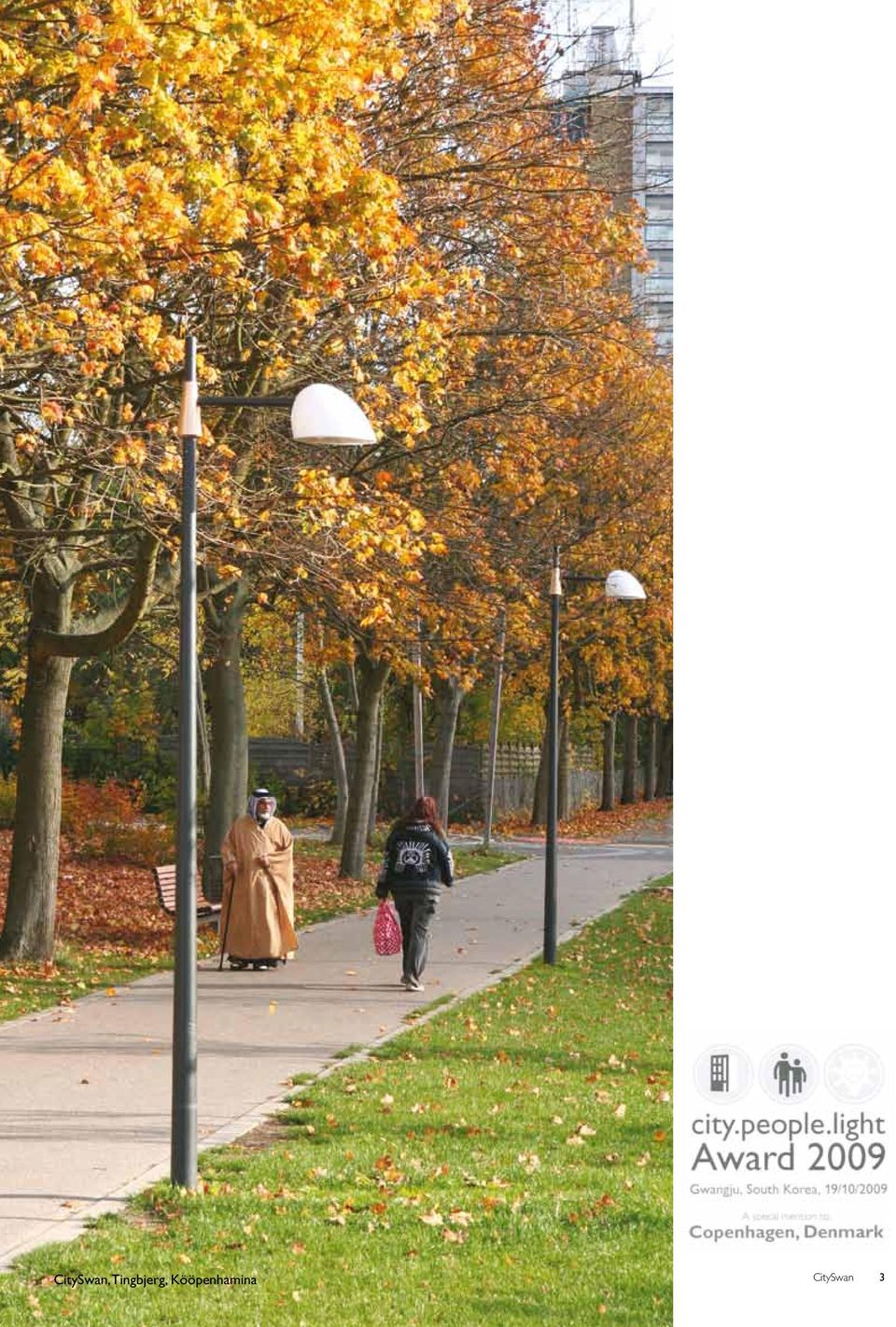

3 , Tingbjerg, Kööpenhamina 3

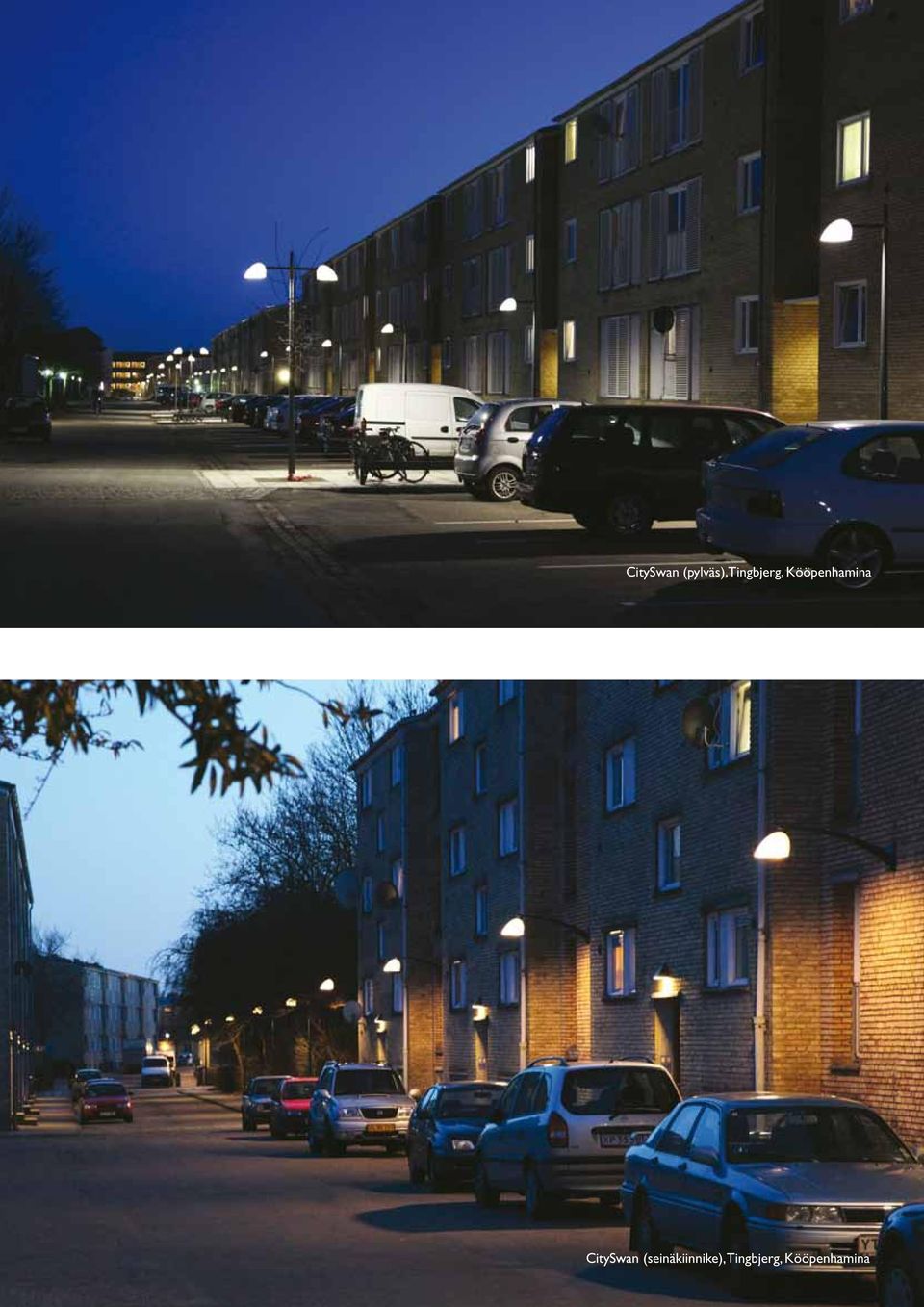

4 (pylväs),tingbjerg, Kööpenhamina 4 (seinäkiinnike), Tingbjerg, Kööpenhamina

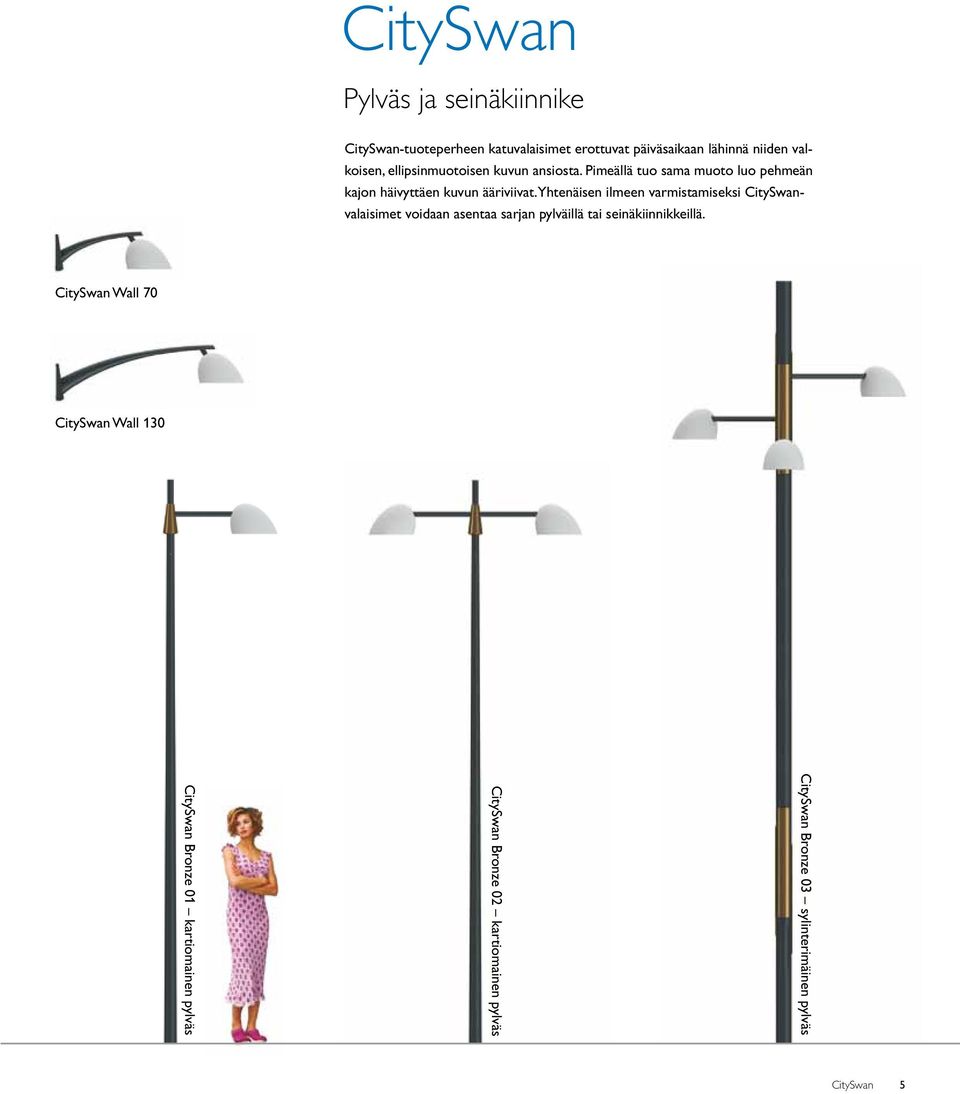

5 Pylväs ja seinäkiinnike -tuoteperheen katuvalaisimet erottuvat päiväsaikaan lähinnä niiden valkoisen, ellipsinmuotoisen kuvun ansiosta. Pimeällä tuo sama muoto luo pehmeän kajon häivyttäen kuvun ääriviivat. Yhtenäisen ilmeen varmistamiseksi valaisimet voidaan asentaa sarjan pylväillä tai seinäkiinnikkeillä. Wall 70 Wall 130 Bronze 03 sylinterimäinen pylväs Bronze 02 kartiomainen pylväs Bronze 01 kartiomainen pylväs 5

6 Pylväs ja seinäkiinnike RGB-väreillä, Øster Allé, Kööpenhamina. Kuvassa näkyy sinisellä valolla. Värilliset versiot ovat saatavissa erikoistilauksesta. Basic sylinterimäinen pylväs High02 sylinterimäinen pylväs High01 sylinterimäinen pylväs 6, Øster Allé, Kööpenhamina

7 Kuvusta kuultavaa epäsuoraa valoa voidaan tehostaa haluttaessa ledivaloilla. Näin -valaisimista voidaan tehdä entistä valkoisempia ja selkeälinjaisempia. Ledeillä voidaan myös luoda jännittäviä ja rohkeita värejä, kuten viileää sinistä, lämmintä oranssia tai keväistä vihreää. -valaisimet soveltuvat useisiin eri käyttötarkoituksiin. Niillä voidaan esimerkiksi valaista leikkisästi puiden lehtiä, korostaa julkisivuja ja luoda paikallista identiteettiä tai niitä voidaan käyttää opastukseen. 7

8 pollari- ja seinävalaisimet -pollari- ja seinävalaisimet erottuvat edukseen puhdaslinjaisten ja hillittyjen ulkomuotojensa ansiosta. Molempien mallien ellipsinmuotoiset kuvut valmistetaan painevaletusta alumiinista. Pollarin runko on pursotettua alumiinia ja seinävalaisimen runko iskunkestävää muovia. Valaisimissa on ledivalonlähteet, ja niiden valo suuntautuu suoraan alaspäin. Näin saat toteutettua hyvän toiminnallisen valaistuksen energiatehokkaasti. Seinävalaisin on suunniteltu niin, että sitä voidaan käyttää myös uplight-valaisimena yksinkertaisesti kääntämällä valaisin ylöspäin. Näin valaisimella voidaan luoda seinänpesutehosteita seinään tai kattoon. (seinä), Løvstræde, Kööpenhamina København, Løvstræde, væg 8

9 (seinä), Liikenneministeriö, Kööpenhamina (pollari), Trekroner, Roskilde 9

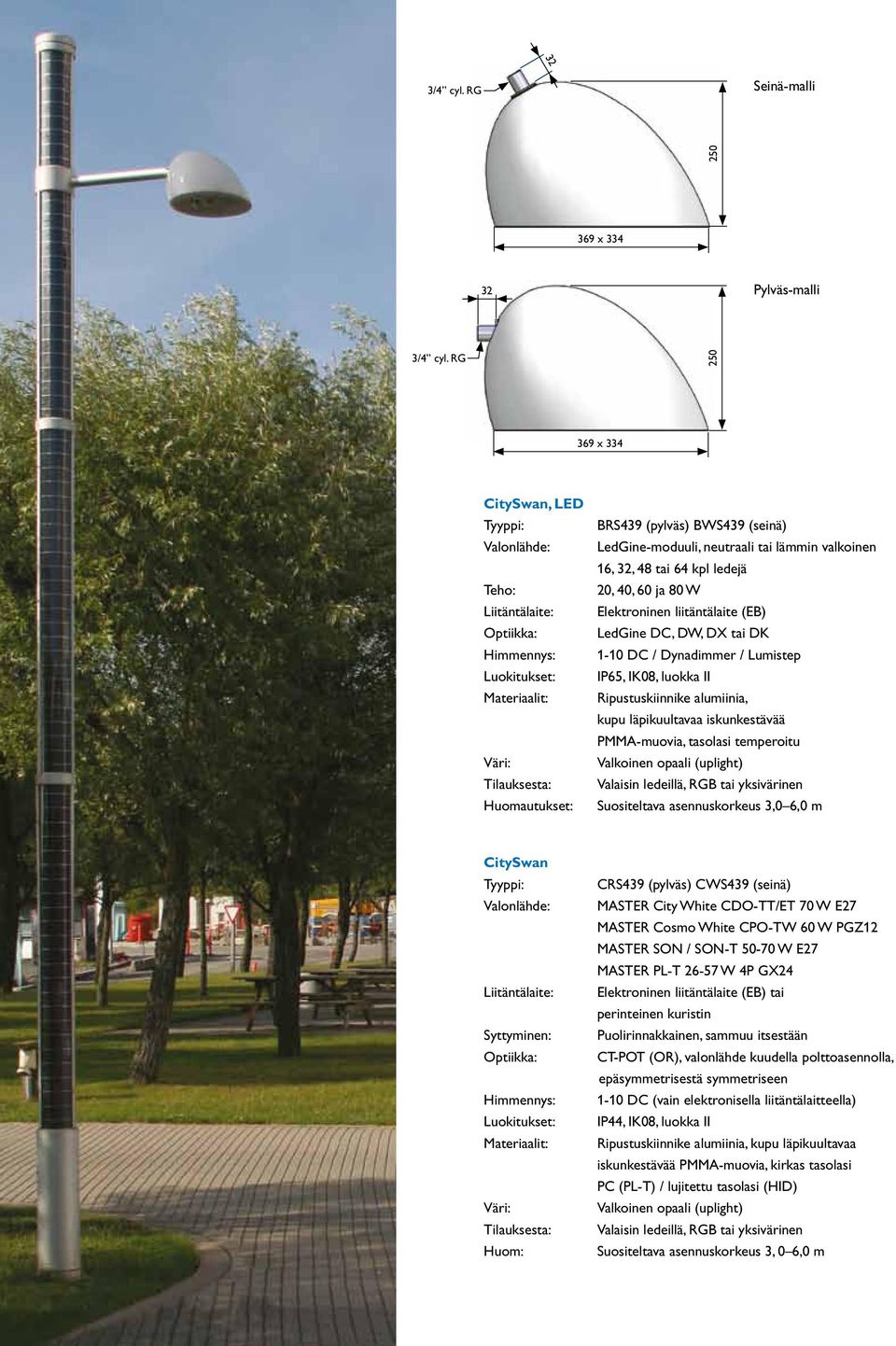

10 32 3/4 cyl. RG Seinä-malli x Pylväs-malli 3/4 cyl. RG x 334, LED Tyyppi: Valonlähde: Teho: Liitäntälaite: Optiikka: Himmennys: Luokitukset: Väri: Tilauksesta: Huomautukset: BRS439 (pylväs) BWS439 (seinä) LedGine-moduuli, neutraali tai lämmin valkoinen 16, 32, 48 tai 64 kpl ledejä 20, 40, 60 ja 80 W Elektroninen liitäntälaite (EB) LedGine DC, DW, DX tai DK 1-10 DC / Dynadimmer / Lumistep IP65, IK08, luokka II Ripustuskiinnike alumiinia, kupu läpikuultavaa iskunkestävää PMMA-muovia, tasolasi temperoitu Valkoinen opaali (uplight) Valaisin ledeillä, RGB tai yksivärinen Suositeltava asennuskorkeus 3,0 6,0 m Touché-aurinkokennopylväässä, Bella Center, Kööpenhamina Tyyppi: Valonlähde: Liitäntälaite: Syttyminen: Optiikka: Himmennys: Luokitukset: Väri: Tilauksesta: Huom: CRS439 (pylväs) CWS439 (seinä) MASTER City White CDO-TT/ET 70 W E27 MASTER Cosmo White CPO-TW 60 W PGZ12 MASTER SON / SON-T W E27 MASTER PL-T W 4P GX24 Elektroninen liitäntälaite (EB) tai perinteinen kuristin Puolirinnakkainen, sammuu itsestään CT-POT (OR), valonlähde kuudella polttoasennolla, epäsymmetrisestä symmetriseen 1-10 DC (vain elektronisella liitäntälaitteella) IP44, IK08, luokka II Ripustuskiinnike alumiinia, kupu läpikuultavaa iskunkestävää PMMA-muovia, kirkas tasolasi PC (PL-T) / lujitettu tasolasi (HID) Valkoinen opaali (uplight) Valaisin ledeillä, RGB tai yksivärinen Suositeltava asennuskorkeus 3, 0 6,0 m 10

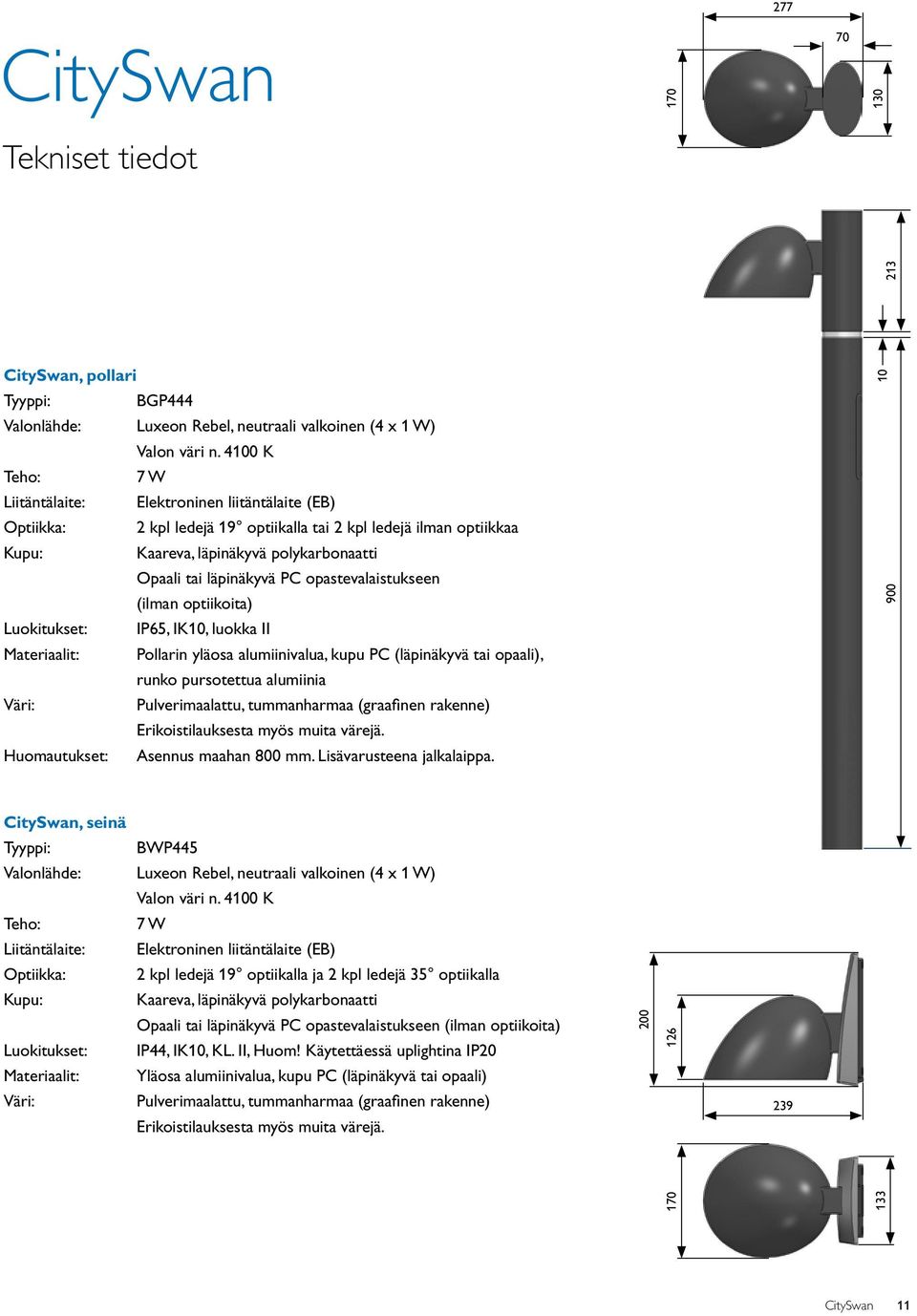

11 Tekniset tiedot, pollari Tyyppi: BGP444 Valonlähde: Luxeon Rebel, neutraali valkoinen (4 x 1 W) Valon väri n K Teho: 7 W Liitäntälaite: Elektroninen liitäntälaite (EB) Optiikka: 2 kpl ledejä 19 optiikalla tai 2 kpl ledejä ilman optiikkaa Kupu: Kaareva, läpinäkyvä polykarbonaatti Opaali tai läpinäkyvä PC opastevalaistukseen (ilman optiikoita) Luokitukset: IP65, IK10, luokka II Pollarin yläosa alumiinivalua, kupu PC (läpinäkyvä tai opaali), runko pursotettua alumiinia Väri: Pulverimaalattu, tummanharmaa (graafinen rakenne) Erikoistilauksesta myös muita värejä. Huomautukset: Asennus maahan 800 mm. Lisävarusteena jalkalaippa., seinä Tyyppi: BWP445 Valonlähde: Luxeon Rebel, neutraali valkoinen (4 x 1 W) Valon väri n K Teho: 7 W Liitäntälaite: Elektroninen liitäntälaite (EB) Optiikka: 2 kpl ledejä 19 optiikalla ja 2 kpl ledejä 35 optiikalla Kupu: Kaareva, läpinäkyvä polykarbonaatti Luokitukset: Väri: Opaali tai läpinäkyvä PC opastevalaistukseen (ilman optiikoita) IP44, IK10, KL. II, Huom! Käytettäessä uplightina IP20 Yläosa alumiinivalua, kupu PC (läpinäkyvä tai opaali) Pulverimaalattu, tummanharmaa (graafinen rakenne) Erikoistilauksesta myös muita värejä

12 Bronze Malli: Pylvään kokonaispituus: Valaisimen alareunan etäisyys maanpinnasta: Asennussyvyys: Viimeistely: Varren pituusvaihtoehdot: Pylvään yhteensopivuus: Bronze 01 Valaistuspylväs yksi varsi dekoratiivisella pronssisella kiinnityskartiolla. Saatavana myös valmiiksi patinoituna / 4853 / 5853 / 6353 mm 3000 / 3500 / 4500 / 5000 mm 1000 mm Saumaton sylinterimäinen pylväs Lämpösinkitty, viimeistely CS-värillä: Hiilenharmaa erikoislakattu 250 / 300 / 500 mm Philips CRS439 Bronze Malli: Pylvään kokonaispituus: Valaisimen alareunan etäisyys maanpinnasta: Asennussyvyys: Viimeistely: Varren pituusvaihtoehdot: Pylvään yhteensopivuus: Bronze 02 Valaistuspylväs kaksi vartta ja dekoratiiviset pronssiset kiinnityskartiot. Saatavana myös valmiiksi patinoituna / 4853 / 5853 / 6353 mm 3000 / 3500 / 4500 / 5000 mm 1000 mm Saumaton sylinterimäinen pylväs Lämpösinkitty, viimeistely CS-värillä: Hiilenharmaa erikoislakattu 250 / 300 / 500 mm Philips CRS439 Bronze Malli: Pylvään kokonaispituus: Valaisimien alareunojen etäisyys maanpinnasta: Asennussyvyys: Koristelu: Viimeistely: Varren pituusvaihtoehdot: Pylvään yhteensopivuus: Bronze 03 Katuvalaisin kolmella porrastetulla varrella ja pronssisella koristelulla. Sopii erityisesti valaisemaan kaupungin aukioita mm 4117 / 4367 / 4717 mm Asennetaan kiinnitysalustaan Saumaton sylinterimäinen pylväs 6 pronssilevyä. Saatavissa valmiiksi patinoituina Lämpösinkitty, viimeistely CS-värillä: Hiilenharmaa erikoislakattu 500 / 600 / 700 mm Philips CRS439 12

13 Wall Malli: Wall 70 ja Wall 130 Seinäasennettava varsi Varren pituus: Viimeistely: Seinäasennuslevy: Pylvään yhteensopivuus: 735 / 1335 mm Painevalettua alumiinia CS-väri: Hiilenharmaa erikoislakattu P: 134 mm, L: 70 mm Philips CWS439 Basic Malli: Pylvään kokonaispituus: Valaisimen alareunan etäisyys maanpinnasta: Asennussyvyys: Viimeistely: Varren pituus: Pylvään yhteensopivuus: Basic 01 Pylväs suoralla, yksittäisellä varrella ja upotetulla pronssikoristelulla. Saatavissa valmiiksi patinoituina / 5114 / 6114 / 6614 mm 3000 / 3500 / 4500 / 5000 mm 1000 mm Saumaton sylinterinmuotoinen pylväs Lämpösinkitty, viimeistely CS-värillä: Hiilenharmaa erikoislakattu 300 / 500 mm Philips CRS439 ja muut tavanomaiset valaisimet High Malli: Pylvään kokonaispituus: Valaisimen alareunan etäisyys maanpinnasta: Asennus: Viimeistely: Varren pituus: Pylvään yhteensopivuus: High 01 ja High 02 Pylväs yhdellä tai kahdella varrella. Erityisesti suunniteltu korkeaan asemointiin / 7900 mm H / 6660 mm tai H / 3760 mm ja 6660 / 4760 mm Asennetaan kiinnitysalustaan Saumaton sylinterinmuotoinen putki Lämpösinkitty, viimeistely CS-värillä: Hiilenharmaa erikoislakattu 1500 / 1900 mm Philips CRS439 ja muut tavanomaiset valaisimet 13

14 Tilausnumerot Seinä-malli EOC Tyyppi BWS439 CFT14/830 II DC C4K BWS439 CFT28/830 II DC C4K BWS439 GRN25/740 II DC C4K CWS439 CDO-TT50W K IC II O FG ST C4K CWS439 CDO-TT70W K EB II O FG C4K CWS439 PL-T/4P42W/830 HFP II O FG C4K CWS439 PL-T/4P57W/830 HFP II O FG C4K CWS439 CPO-TW60W K EB II O FG C4K CWS439 SON-T70W K EB II O FG C4K Pylväs-malli EOC Tyyppi BRS439 CFT28/830 II DC C10K BRS439 CFT42/830 II DC C10K BRS439 CFT56/830 II DC C10K BRS439 GRN25/740 II DC C10K BRS439 GRN42/740 II DC C10K BRS439 GRN59/740 II DC C10K CRS439 CDO-TT70W K EB II O FG C10K CRS439 PL-T/4P42W/830 HFP II O FG C6K CRS439 PL-T/4P57W/830 HFP II O FG C10K CRS439 CPO-TW60W K EB II O FG C10K CRS439 SON-T70W K EB II O FG C10K 14

15 Tilausnumerot Pollari EOC Tyyppi BGP444 LED-K2 230V II PCC BK BGP444 LED-K2 230V II FG BK-200 Seinä-malli EOC Tyyppi BWP445 LED/740 II 230V PCC BK BWP445 LED/740 II 230V FG BK BWP445 LED/740 II 230V FG O BK

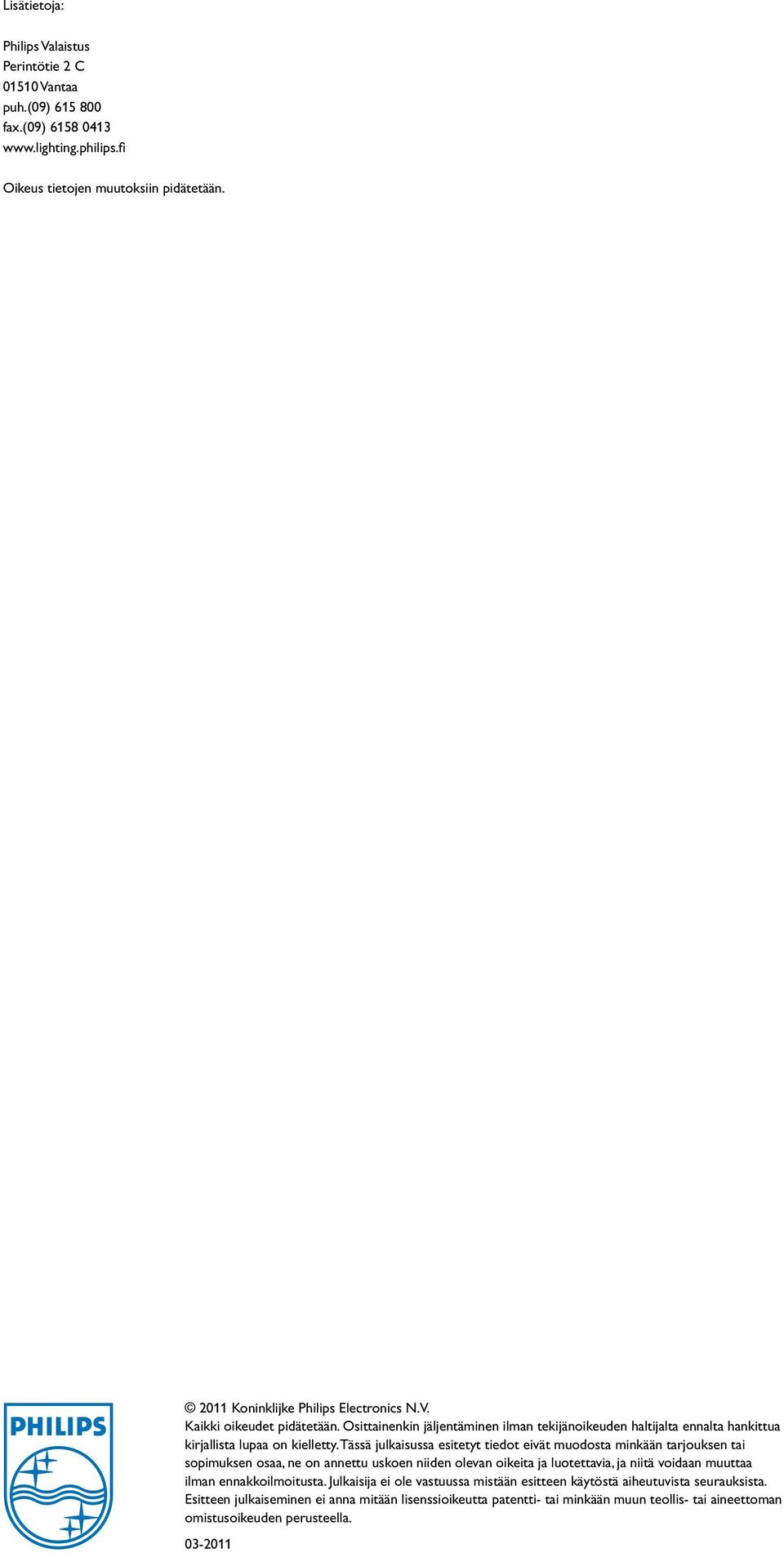

16 Lisätietoja: Philips Valaistus Perintötie 2 C Vantaa puh.(09) fax.(09) Oikeus tietojen muutoksiin pidätetään Koninklijke Philips Electronics N.V. Kaikki oikeudet pidätetään. Osittainenkin jäljentäminen ilman tekijänoikeuden haltijalta ennalta hankittua kirjallista lupaa on kielletty. Tässä julkaisussa esitetyt tiedot eivät muodosta minkään tarjouksen tai sopimuksen osaa, ne on annettu uskoen niiden olevan oikeita ja luotettavia, ja niitä voidaan muuttaa ilman ennakkoilmoitusta. Julkaisija ei ole vastuussa mistään esitteen käytöstä aiheutuvista seurauksista. Esitteen julkaiseminen ei anna mitään lisenssioikeutta patentti- tai minkään muun teollis- tai aineettoman omistusoikeuden perusteella
