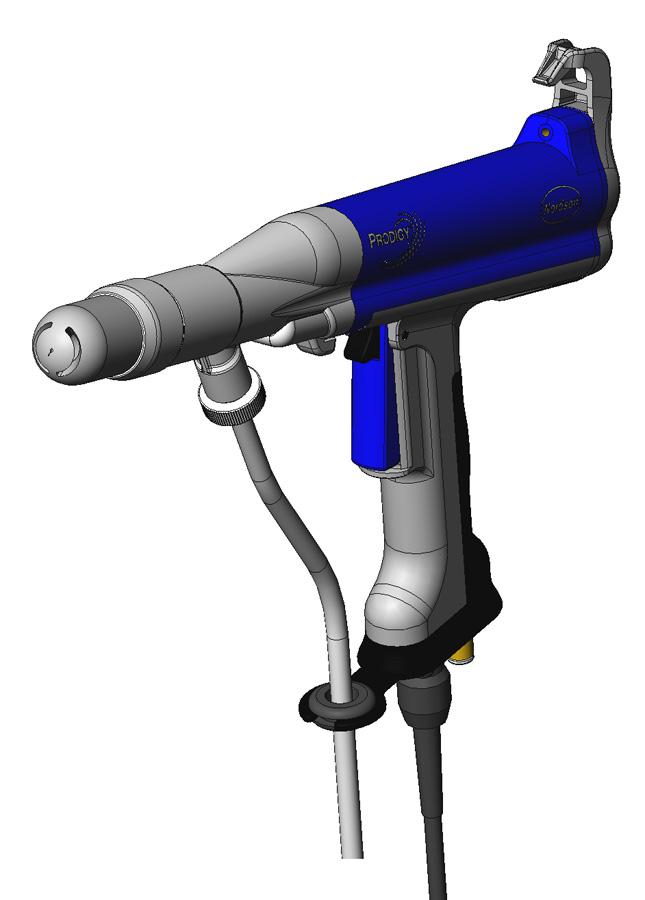

1 Prodigy HDLV sukupolven II käsikäyttöinen järjestelmä asennusohjeet Ohjelehti Finnish VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia Nordson Corporation

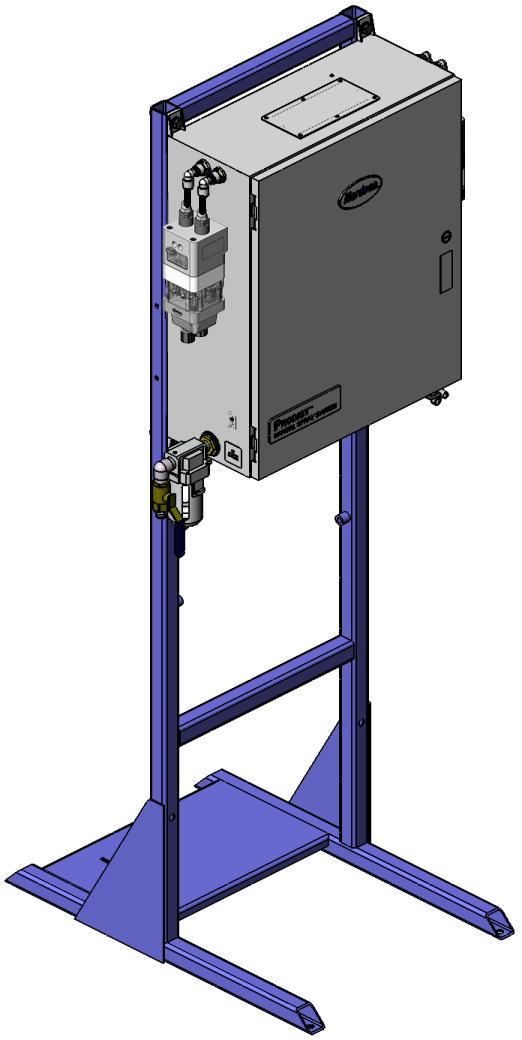

2 2 Prodigy HDLV käsikäyttöisen järjestelmän asennusohjeet Jalusta-asennus HUOMAA: Jalusta on lisävaruste. Jätä tämä sivu väliin, jos lisävarusteena saatavaa jalustaa ei käytetä. VAROITUS: Pulttaa jalusta kiinni lattiaan ennen ohjaimen kiinnitysvarren asennusta. Jalusta kaatuu, ellei sitä pultata kiinni lattiaan. Tarvittavat kiinnitystarvikkeet (sisältyvät jalustaan) Kiinnitä jalusta lattiaan toimitukseen sisältyvillä ankkuripulteilla 5/16-18 x 3.00 ankkuripultit Määrä: 4 Kiinnitä varsi jalustaan toimitukseen sisältyvillä kiinnikkeillä: M8 x 16 kuusiokantaruuvit M8-aluslevyt Asenna tulppa varteen, ellei se ole jo asennettu Nordson Corporation

3 Prodigy HDLV käsikäyttöisen järjestelmän asennusohjeet 3 Pumppupaneelin asennusvaihtoehdot VAROITUS: Painava laite. Pyydä apua pumppupaneelin nostamiseen. Seinäkiinnitys Tarvittavat kiinnitystarvikkeet (asiakas toimittaa) Käytä sopivia M10 (3/8 in.) kiinnitystarvikkeita. Kiinnitysreikäkuvio 469,9 mm (18,5 in.) 647,7 mm (25,5 in.) Käyttäjätasokiinnitys Tarvittavat kiinnitystarvikkeet (sisältyvät kaidekiinnityssarjaan) Käyttäjätason kiskon yksityiskohta M8 x 40 kuusiokantaruuvit M8-lukkomutterit M10 x 30 kuusiokantaruuvit Määrä: 4 M10-aluslevyt Määrä: 4 M10-lukkoaluslevyt Määrä: 4 M10-kuusiomutterit Määrä: Nordson Corporation

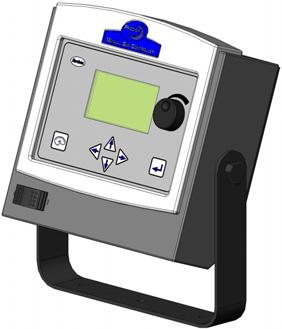

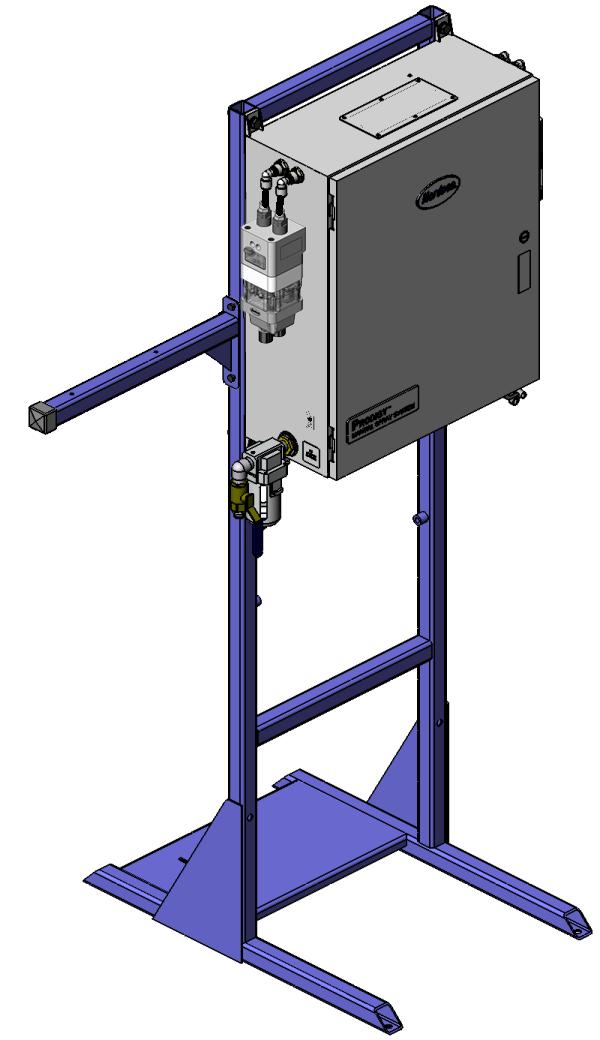

4 4 Prodigy HDLV käsikäyttöisen järjestelmän asennusohjeet Käsikäyttöisen pistoolin ohjaimen asennus Jalustakiinnitys Seinäkiinnitys Tarvittavat kiinnitystarvikkeet (asiakas toimittaa) Käytä sopivia M6 (1/4 in.) kiinnitystarvikkeita. 208,4 mm (8,204 in.) Käyttäjätasokiinnitys Tarvittavat kiinnitystarvikkeet (sisältyvät jalustaan) M6 x 60 kuusiokantaruuvit M6-aluslevyt M6 x 1.0 uritetut, laipalliset kuusiomutterit Tarvittavat kiinnitystarvikkeet Kaikki tarvittavat kiinnitystarvikkeet sisältyvät käsikäyttöiseen pistoolin ohjaimeen. Katso korvakkeen asennusohjeet Prodigy käsikäyttöisen pistoolin ohjaimen käsikirjan kohdasta Osat Nordson Corporation

5 Prodigy HDLV käsikäyttöisen järjestelmän asennusohjeet 5 Kaapeliliitännät TULOJÄNNITE VAC Hz VA MAKS. 15 A suojakatkaisin maks. Ruskea: L1 (vaihe) Sininen: L2 (nolla) Vihreä/keltainen: GND Pumppupaneeli NET/ PWR 2 NET/ PWR 1 Käsikäyttöinen pistoolin ohjain #2 Käsikäyttöinen pistoolin ohjain #1 NET/ GUN GUN NET/ PWR PWR 6 m (20 ft) pistoolikaapeli 15 m (50 ft) verkko-/virtakaapeli 6 m (20 ft) pistoolikaapeli 15 m (50 ft) verkko-/virtakaapeli 2007 Nordson Corporation

6 6 Prodigy HDLV käsikäyttöisen järjestelmän asennusohjeet Ilmaletkuliitännät Käsipistooli #2 Käsipistooli #1 6 mm ulko-ø sininen ilmaletku 6 mm ulko-ø sininen ilmaletku 2 Pumppupaneeli 1 6,2 7,6 bar ( psi) Ilmansyöttö (12-mm x 1/2-in. NPT-liitin sisältyy. Ilmansyöttöletku ei sisälly järjestelmään.) 2007 Nordson Corporation

7 Prodigy HDLV käsikäyttöisen järjestelmän asennusohjeet 7 Pulveriletkujen liitännät HUOMAA: Katso pulveriletkujen reititys-, katkaisu- ja niputusohjeet kohdasta Pulveriletkuja koskevat ohjeet sivulla 8. Syöttöletku: 9 23 m (30 75 ft) päästä päähän Suositeltava pituus: 20 m (65,5 ft) Letkuadapteri P/N Letkuadapteri P/N Letkuadapteri P/N Letkuadapteri P/N Nordson Corporation

8 8 Prodigy HDLV käsikäyttöisen järjestelmän asennusohjeet Pulveriletkuja koskevat ohjeet Pulveriletkun valinta Prodigy-järjestelmän mukana toimitettava kirkas pulveriletku valmistetaan tiukoilla toleransseilla. Suosittelemme tilaamaan vaihtoletkut suoraan Nordsonilta. P/N Seloste LETKU, pulveri, 8 mm ulko-ø x 6-mm sisä-ø, 500 ft LETKU, pulveri, 8 mm ulko-ø x 6-mm sisä-ø, 100 ft HUOMAA: Letkut on testattu iskusulamisen varalta. 8 mm ulko-ø 6 mm sisä-ø Muiden materiaalien käyttö voi johtaa ongelmiin pulverin värivirheiden ja iskusulamisen takia. Koon on oltava 8 mm ulko-ø x 6-mm sisä-ø. Nordsonin toimittamien letkujen käyttö varmistaa tasaisen 6 mm sisähalkaisijan koko pulverireitin matkalle. Kuva 1 Kirkas letku Pulveriletkun valinta Liittimien käyttö pulveriletkujen kanssa Kaikki 8 mm liittimet eivät toimi 8 mm ulko-ø pulveriletkun kanssa. Suosittelemme käyttämään liittimiä säästellen, koska ne lisäävät pulverin värivirheiden mahdollisuutta. Liittimien on säilytettävä 6 mm sisä-ø pulverireitillä. Useimmissa 8 mm liittimissä ei ole sileää, esteetöntä 6 mm sisähalkaisijaa. Älä käytä liittimiä kahden pulveriletkun liittämiseen yhteen. Älä käytä liittimiä pikaliittimiä tai moniliitäntäisinä jakotukkeina. Pulveriletkun leikkaaminen Katkaise pulveriletkun päät suoraan pulverin värivirheiden estämiseksi. Jokaisen Prodigy-järjestelmän mukana toimitetaan letkuleikkuri. P/N Seloste TUBING CUTTER, 12 mm or less 2007 Nordson Corporation

9 Prodigy HDLV käsikäyttöisen järjestelmän asennusohjeet 9 Pulveriletkujen pituuksien määrittely Suurimman mahdollisen pulverivirtauksen aikaansaamiseksi imu- ja syöttöletkun pituuden päästä päähän tulee olla kuvan mukaisissa rajoissa. Pidä imuletku mahdollisimman lyhyenä kuvan mukaisissa rajoissa. Pidä syöttöletkun pituus mahdollisimman lähellä 20 m (65,5 ft). Lyhyemmät pituudet lisäävät paineiskujen ( sylkemisen ) mahdollisuutta. Reititä pulveriletku lattiaa pitkin, erityisesti jos syöttöletkun on oltava pidempi kuin 20 m (65,55 ft). Pumppu pystyy syöttämään pulveria myös pidempien letkujen kautta, mutta pienemmällä virtausnopeudella. Imuletku: 1 3 m (3,5 12 ft) päästä päähän Syöttöletku: 9 23 m (30 75 ft) päästä päähän Suositeltava pituus: 20 m (65,5 ft) Kuva 2 Pulveriletkujen pituuksien määrittely Pulveriletkun kiepittäminen Prodigy-järjestelmäsi tuottaa tasaisen pulverivirtauksen, jos pulveriletku kiepitetään seuraavien ohjeiden mukaisesti: OIKEIN Pidä kieppien halkaisijana vähintään 1 metri. Kiepitä letku mahdollisimman vähin kierroksin. Aseta kieppi tasaiseksi lattialle. Älä ripusta kieppiä pystyyn; tällöin pulveri painuu kieppien pohjalle suljettaessa pistooli ja pistoolin uuden liipaisun yhteydessä aiheutuu sylkemistä. VÄÄRIN 3 ft Kuva 3 Pulveriletkun kiepittäminen 2007 Nordson Corporation

10 10 Prodigy HDLV käsikäyttöisen järjestelmän asennusohjeet Pulveriletkujen reititys Jos Prodigy-järjestelmäsi pulveriletku reititetään virheellisesti, aiheutuu sylkemistä ja epätasainen pulverivirtaus. Noudata seuraavia ohjeita letkun reitityksessä: HUOMAA: Yksiaukkoinen tasosuutin (P/N ) voi myös auttaa vähentämään sylkemistä. OIKEIN Reititä letku mahdollisimman matalalle ja litteäksi. Pidä pystysuuntaiset nousut minimissä. Parhaiden tulosten saamiseksi reititä letku lattiaa pitkin siten, että pistooli on korkein kohta. Pidä mutkat mahdollisimman laajoina. Vältä teräviä mutkia letkussa. Yli 20 m (65,5 ft) pituiset letkuvedot voivat aiheuttaa sylkemistä joillakin pulvereilla. Aloita mahdollisimman pitkällä letkulla ja lyhennä sitä sitten vähitellen kokeillaksesi, auttaako lyhentäminen. VÄÄRIN Kuva 4 Pulveriletkujen reititys Pulveriletkujen kiinnitys Prodigy-järjestelmän kirkasta 8 mm pulveriletkua ei voi kiinnittää samalla tavalla kuin perinteistä sinistä pulverinsyöttöletkua. Älä kiinnitä pulveriletkua tiukasti mihinkään kiinteään kohteeseen. Tämä voi aiheuttaa letkun taittumisen. Jos käytät spiraalinauhaa, aloita vähintään 0,6 m (2 ft) pistoolin kädensijasta jäykkyyden vähentämiseksi. Käytä 51 mm (3 in.) pituisia jaksoja spiraalinauhaa sijoitettuna 0,6 m (2 ft) välein. 0,6 m (2 ft) 51 mm (3 in.) kappaleita spiraalinauhaa 0,6 m (2 ft) Kuva 5 Pulveriletkujen kiinnitys 2007 Nordson Corporation

11 Prodigy HDLV käsikäyttöisen järjestelmän asennusohjeet 11 Pulverin fluidisointia koskevat ohjeet Perinteiset venturityyppiset pumput pitävät pulverivirtauksen tasaisena injektoimalla suuria määriä ilmaa pulverivirtaukseen. Prodigy HDLV -pumppu on suunniteltu tuottamaan suuri pulveritiheys pienellä ilmamäärällä. Tämä vaatii hyvin fluidisoidun pulverinsyötön, jotta järjestelmä toimisi parhaalla tehokkuudellaan. Oikea pulverin fluidisoituminen Ulkonäkö Pulveri käyttäytyy kuin hiljalleen kiehuva neste. Se nousee rauhallisesti pinnalle ja liikkuu sitten vaakasuuntaan pinnan poikki. Pieniä kuplia näkyy satunnaisesti. Virtaus Vakaa, jatkuva pulverivirtaus tulee suuttimesta. Lue seuraavat ohjeet varmistaaksesi, että pulverisyöttö on asianmukaisesti fluidisoitu. HUOMAA: Prodigy HDLV -järjestelmissä käytetään tyypillisesti matalampia fluidisointi-ilman paineita kuin perinteisissä venturityyppisillä pumpuilla varustetuissa järjestelmissä. Vaadittava fluidisointi-ilman paine riippuu pulverityypistä ja syöttösäiliön mallista. Määrittele järjestelmäsi vaatima fluidisointi-ilman paine kokeilemalla. Fluidisointi-ilma liian matala Ulkonäkö Pulveri pakkautuu alas ja pinnalla näkyy vain vähän liikettä. Pinnalle muodostuu muurahaiskeon kaltaisia reikiä ja satunnaisesti purkautuu pieniä geysirejä. Imuletkun ympärille voi muodostua onkalo. Virtaus Raskas, epätasainen virtaus sylkee suuttimesta. Suutin saattaa tukkeutua. Fluidisointi-ilma liian korkea Ulkonäkö Pulveri kiehuu voimakkaasti, muodostaen tiheän pilven syöttösäiliöön ja päästäen ilmakuplia pulveriletkuun. Pulveria kiehuu yli syöttösäiliöstä ja putoaa lattialle. Virtaus Kevyt, epätasainen, paljon ilmakuplia sisältävä virtaus sylkee suuttimesta. Julkaistu 9/07 Alkuperäinen copyright HDLV, Nordson, Nordson-logo ja Prodigy ovat rekisteröityjä tavaramerkkejä, jotka omistaa Nordson Corporation Nordson Corporation
