1 TONISCO System Oy PL 36 FIN Tampere Puh : Fax: TONISCO B30 poralaite paineellisiin haaroituksiin Käyttöohje TONISCO sulkuja varten

2 TONISCO System Oy Aarikkalank. 24 FIN TAMPERE TONISCO B30 -Poralaite Haaroitus käyttäen hitsattavia TONISCO poraussulkuja SISÄLLYS - TONISCO B30 porauslaite 1 - Haaroitusperiaate TONISCO system 2 - Poralaitteen huolto Poralaitteen esivalmistelu Poralaitteen kokoaminen Poralaitteen asentaminen Haaroitus TONISCO B30.poralaitteella Haaroitukseen vaadittava tila 12 - TONISCO B30 varaosat ja tarvikkeet 13-21

3 TONISCO sulun toimintaperiaate TONISCO sulun putkeen hitsattava pää muotoillaan vastaamaan runkoputken kaarevuutta hiomalla ja hitsataan tarkoin oikealle paikalleen. Poralaite asennetaan sulun päähän. 1 2 Painekokeella varmistetaan hitsisaumojen sekä poralaitteen tiiviys sekä sulun toiminta. Paineenalainen haaroitus suoritetaan ensiksi tartuntaporalla ja sen jälkeen reikäsahalla. 3 4 Porauksen jälkeen päästetään akseli, istukka sekä tartuntaporaan kiinnittynyt runkoputken seinämänosa paineen työntämänä ulospäin, pois TONISCO sulun luistivälistä. TONISCO sulku suljetaan työntämällä paineenkestävä sulkulevy poraussulun hahloon, jonka jälkeen porauslaite voidaan poistaa. 5 6 Esivalmisteltu haaralinja voidaan hitsata sulkuun, hitsaussaumojen tiiviys voidaan varmistaa suorittamalla koeponnistus TONISCO sulun sulkulevyä vasten. Haaroituksen Viimeisenä vaiheena hitsataan TONISCO sulun levyura kiinni. Lämmönkestävät elastomeeritiivisteet pitävät paineen sekä levy sisässä että ulkona. Haaroitus on valmis jatkotoimenpiteitä varten.

4 TONISCO System Oy PL 36 FIN Tampere Puh : Fax: Pääosat TONISCO B30 Sähkökäyttölaite Kevyt, vääntävä ja tehokas sähkötoiminen käyttölaite - vaihtoehtona paineilmakäyttölaite. Porausakseli Erillisin jatkoin jatkettava erikoisteräsakseli. Säätöholkki Käytetään porauksen aloituskohdan määrittämiseen venttiileiden pituusero huomioiden. Tukitapit takaavat pitävän otteen akselia vapautettaessa. Akselijarru Porauksen jälkeen akselin ulos-liike säädetään akselijarrulla. Kiinnitysadapteri Eri adaptereilla laite sovitetaan haarankoon mukaiselle TONISCOsululle. Eri venttiilityyppeihin soveltuvia adaptereita on myös erilaisten kansallisten standardien mukaisina. Reikäsaha Leikkaa runkoputkeen reiän. Kapea terä tekee vähän lastuja. Reikäsahoja on eri putkimateriaaleille. Syöttöpyörä Karheaan syöttöpyörään on helppo tarttua myös käsineet kädessä. Painelaakeri takaa tasaisen ja tarkan syötön. Syöttökierre Syöttöpyörään kytketyn teräksisen syöttökierteen kiertäminen saa aikaan aksiaalisen syöttöliikkeen. Tarkistusventtiili Käytetään paineen tarkkailuun poratessa. Voidaan käyttää myös lastujen huuhteluun porauksen aikana. TONISCO sulut Kertakäyttöistä runkoputkeen hitsattavaa TONISCO-sulkua käytetään venttiilinä. Lyhyt rakenne on etu ahtaassa paikassa.. Tartuntapora Tarttuu reikäsahalla irti porattavaan runkoputken osaan.

5 TONISCO System Oy PL 36 FIN Tampere Puh : Fax: TONISCO B30 poralaite - huolto ja kunnossapito TONISCO B30 --porauslaite on oikein pidettynä ja säännöllisesti huollettuna hyvin kestävä ja toimiva laite, mutta kuten kaikkien teknillisten laitteiden kohdalla, säännöllinen huolto ja kaikkien osien huolellinen tarkistus ja tarvittaessa vaihtaminen tai korjaus takaavat vasta pitkän ja ongelmattoman toiminta-ajan. Yleisin ja ensimmäinen huollon laiminlyömisestä aiheutuva haitta ovat vuotavat tiivisteet ja korroosiojäljet laitteen eri osissa, jotka aiheutuvat laitteiston riittämättömästä puhdistamisesta sekä voitelusta haaroitustyön jälkeen. Vapaasti etenevä korroosio vaikeuttaa laitteen toimintaa tehden laitteen lopulta toimintakyvyttömäksi. Poralaite pitäisi huoltaa täydellisesti vähintään kerran vuodessa, useamminkin, mikäli laitteen käyttö on päivittäistä. Suositeltavaa olisi suorittaa huolto joka haaroituksen jälkeen - riippuen luonnollisesti myös siitä, mitä virtausainetta haaroitettavata putkistot sisältävät. Huolto aloitetaan aina poistamalla laitteen kaikilta pinnoilta kaikki porausjäte ja muut epäpuhtaudet. Puhdistuksen jälkeen suoritetaan varsinainen laitteen purku ja osien huolto. Tätä tarkoitusta varten erotetaan syöttölaite rungosta ja runko jaetaan kahtia irroittamalla osia yhdessäpitävät 6 kiinnityspulttia. Samalla irtoaa runkoon kiinnitetty akselijarrun kelaosa. Rungon jakamisen jäkeen vapautetaan ylälalaakerin pidätinrengas rungon yläosan sisällä, jonka jälkeen voidaan työntää ylempi akselilaakeri ulos pesästään sopivalla työkalulla varoen vahingoittamasta laakereita. Alemman laakerin poistaminen tapahtuu yksinkertaisesti työntämällä se ulos pesästään. Poistetaan molempiin tiivistepesiin jäävä O-Rengastiivisteet ja sekä O-renkaat että O-renkaiden urien tiivistepinnat puhdistetaan huolellisesti; apuna voidaan käyttää esimerkiksi hammasharjaa - tärkeää on, että O-renkaiden pintaa tai urien tiivistepintoja ei naarmuteta tässä yhteydessä. Pintojen puhdistamisen yhteydessä tarkistetaan myös tarkistusventtiilin toiminta - vuotava venttiili uusitaan ja tukkeutumat ja ruoste poistetaan liittimistä. Osien puhdistuksen jälkeen suoritetaan huolellinen tarkistus, jonka perusteella osat joko hyväksytään uudelleen käytettäväksi tai vaihdetaan. Ennen tiivisteiden asentamista paikoilleen ne on voideltava käyttäen suojaavaa TONISCO sealant erityisvoiteluöljyä. Emme suosittele muiden voiteluaineiden käyttöä, sillä lähes kaikki voiteluaineet reagoivat keinokumien kanssa heikentäen niiden ominaisuuksia merkittävästi. Voitelemisen jälkeen tiivisteet, laakerit ja pidätinrenkaat asennetaan takaisin ja runko kootaan liittämällä osat yhteen ja kiristämällä 6 kiinnitysruuvia. Kokoamisen yhteydessä on huolehdittava osien oikeasta suuntauksesta toisiinsa nähden.

6 Syöttökierteet syöttöruuvissa sekä syöttöholkissa tulee puhdistaa kaikista epäpuhtauksista käyttäen esimerkiksi hammasharjaa ja sopivaa liuotinta ja puhdistuksen jälkeen voidella. Mikäli syöttöpyörä halutaan irroittaa, tulee sitä ennen poistaa syöttökierteen ulommassa päässa o syöttöholkin sisällä oleva pidätinrengas ensin poistaa. Syöttökierre voidaan nyt esteettä kiertää kokonaan auki, jolloin syöttöholkki ja sen sisällä oleva säätöholkki voidaan erottaa toisistaan. Tämän jälkeen puhdistetaan syöttökierre molemmista holkeista huolellisesti ja voidellaan käyttäen EPlisäaineistettua litium-vaseliinia. Ennen holkin paikalleen asentamista tulee pidätinrenkaan kunto ja oikea asennus tarkistaa. Syöttöholkin painelaakeri tulee puhdistaa, tarkastaa ja tarvittaessa vaihtaa, mikäli laakerin käynti ei puhdistuksen jälkeen ole tasaista. Laakerin irroitus tapahtuu poistamalla ensiksi huulitiiviste ja senjälkeen irroittamalla laakerin pidätinrengas. Uudelleenkoottaessa tulee laakeri koota siten, että painelevyistä pienempireikäinen tulee asentaa alimmaiseksi. Laakerin voiteluun kokoamisen yhteydessä suorittelemme EP-lisäaineistettua litium-vaseliinia. Syöttöholkin tukitapit kierretään auki ja niiden kierteet puhdistetaan ja öljytään. Tukitapin sisältä paljastuvan jousitetun ohjausruuvin tulee olla tukevasti paikoillaan, eikä sitä irroiteta huollon yhteydessä - ainoastaan sen sisäpuolella oleva pallo voidellaan käyttäen ohutta voiteluöljyä. Kiinnityskappaleiden pinnoilta poistetaan kaikki epäpuhtaudet ja porausjäänteet - erityistä huomiota tulee kiinnittää kiinnityskierteiden puhdistukseen, sillä varsin pieni porauslastu estää kierteen kunnollisen toiminnan ja puhdistus myöhemmin työmaalla on varmasti paljon hankalampaa. Myös kaikki mahdolisesti kiinnityskappaleissa sijaitsevat kumi tiivisteet voidellaan puhdistuksen jälkeen TONISCO sealant -voiteluaineella ja asetetaan paikoilleen. Huollon yhteydessä sähkökäyttölaite puhdistetaan pyyhkimällä osat puhtaalla liinalla - on erityisesti vältettävä sähköosien kastuminen sähkölaitteen sisällä. Jos on epäiltävissä sähkökäyttölaitteen sisäosien kastuneen, on sen käyttö ehdottomasti kielletty ennen kuin se on täysin kuivunut. Käyttölaitten vaihdetta ei yleensä ole tarpeen avata, mutta mikäli tiivisteiden välistä löytyy selkeitä vuotojälkiä tai vaihteen toiminnassa ilmenee selviä häiriöitä, voidaan vaihteen kansi avata huoltoa varten. Kansi avataan avaamalla kantta kiinnipitävät 4 ruuvia ja tämänjälkeen nostamalla kansi varovasti pois. Vaihteen osat voidaan tarkastaa päällisin puolin ja lisätä tarvittaessa voiteluainetta, mikäli voiteluaineessa ei näytä olevan epäpuhtauksia, jotka antaisivat aihetta vaihtaa koko öljymäärän sekä puhdistaa vaihteen sisäpuolisesti. Vaihteen öljyksi suosittelemme EP-lisäaineistettua erikoisöljyä, joka on tarkoitettui pronssi/teräs hammasvaihteisiin. Huollon jälkeen kansi suljetaan tiivisteen tarkastamisen jälkeen kiertämällä neljä kiinnitysruuvia kiinni.

7 Päivittäinen huolto Päivittäinen kunnossapito ei edellytä laitteen purkamista, mutta siihen kuuluu eräitä laitteen käyttöiän ja varsinaisen huoltamisen kannalta hyvin tärkeitä vaiheita ja seuraavat toimenpiteet tulisi suorittaa jokaisen haaroitustapahtuman jälkeen. Porauksen jälkeen syöttölaite ja kiinnityskappale irroitetaan rungosta ja kaikki lika ja porausjätteet poistetaan kaikilta pinnoilta. Öljyämisen jälkeen syöttöholkki kiinnitetään takaisin paikoilleen rungon päälle ja runko sekä kiinnityskappale asetetaan paikoilleen työkalulaatikkoon. On erityisen tärkeää irroittaa kaikki jatkoakseli sekä poraistukka akselista, sillä haaroituksen yhteydessä akselikierteisiin tunkeutuva paine jää akselikierteisiin aiheuttaen korroosiovaurioita ellei kierteitä avata. Avattaessa jatkoakselien akselikierteitä tulee käyttää erityisiä aukaisuavaimia sekä niiden mukana toimitettuja terästappeja, jotta ei vahingoiteta akselin pintaa. Istukan irroitukseen akselista voidaan käyttää TONISCO moniavaimia. Erityisesti on vältettävä kiinnittämästä kierteitä aukaistaessa akselia teräväsärmäiseen ruuvipuristimeen, joka aiheuttaa akseliin syvät urat, jotka puolestaan tuhoavat laitteen tiivisteet seuraavan porauksen yhteydessä. Laitteen mukana toimitetaan kuljetus- / säilytyslaatikko, jossa kaikki haaroituksissa tarvittavat laitteen osat on hyvä säilyttää kukin omalla paikallaan. Kun osat pakataan laatikkoon aina haaroituksen jälkeen, voidaan aina olla varmoja haaroitukseen lähdettäessa, että kaikki osat ovat asianmukaisesti mukana. Aina silloin tällöin - esimerkiksi huollon yhteydessä - on hyvä puhdistaa työkalulaatikko liasta sekä samalla tarkastaa laatikossa olevien reikäsahojen, keskiterien tms. Kunto ja tarvittaessa poistaa rikkouteuneet osat ja korvata ne uusilla.

8 Esivalmistelut TONISCO System Oy PL 36 FIN Tampere Puh : Fax: TONISCO B30 poralaite - paineenalainen haaroitus TONISCO sulkua käyttäen 1. Määritetään liitännän tarkka sijainti ja merkitään liitännän paikka runkoputkella. Poistetaan runkoputken polyuretaanieristettä haaroituskohdast siten. että Tonisco sulku voidaan hitsata paikalleen. 2. Sovitetaan Tonisco sulku runkoputkelle. Mikäli haaralinja on hitsattu valmiiksi, sovitetaan sulun toinen pää haaralinjan päähän käyttäen tarvittaessa käyräkappaletta. Sulun hitsauksessa runkoputkeen tärkeätä on, että sulku on kohtisuorassa runkoputken pintaan nähden ja sulun ajateltu keskilinja osoittaa täsmällisesti runkoputken keskiöön. TONISCO sulun kierteettömän pään muotoilu runkolinjan kaarevuutta vastaavaksi tulee tehdä käyttäen kulmahiomakonette. Muotoilua ei saa tehdä polttoleikkaamalla, sillä tällöin saattavat sulun sisällä olevat kumitiivisteet ylikuumentua. Kaarevuutta hiottaessa on estettävä hiontalastujen tunkeutuminen tiivisteiden väliin. TONISCO sulun kierteellistä päätä ei saa ennen porausta muotoilla tai lyhentää, sillä se saattaa vaikuttaa haitallisesti kiinnitysadapterin tiivistykseen.

9 Käytettäessä runkoputkeen hitsattavaa yhdettä seuraavia ohjeita tulisi noudattaa. - Runkoputkeen liittyvän TONISCO sulun keskiviivan tulisi osoittaa tarkalleen runkoputken keskilinjaan sekä keskiviivojen tulisi olla tarkalleen kohtisuorassa toisiaan vastaan. - Lähdön suunta voidaan valita vapaasti runkoputken ympäriltä huomioiden paoralaitteen vaatima tila. Yleisimmin lähdetään joko suoraan alas tai ylös tai 45 asteen kulmassa sivulle. Nämä ovat turvallisimmat tavat lähteä. Ongelmia saattaa joskus tulla lähdettäessa joko suoraan sivulle, tai astetta sivulle alas, sillä näissä tapauksissa saattaa porauslastuja jäädä sulkulevyn ja TONISCO sulun tiivisteiden väliin haitaten täydellistä sulkeutumista. - Hitsattaessa tulee jättää tasainen ilmarako hitsattavan yhteen ja runkoputken väliin, jotta varmistetaan paras mahdollinen hitsaustulos. Ilmaraon leveys on tapauksesta riippuen 1-3 mm. - Päätettäessa hitsattavan TONISCO sulun sijaintia tulee huomioida sulkulevyn käyttämiseen tarvittava tila poraukseesn tarvittavan tilan lisäksi. A B C D TONISCO sulku voidaan hitsata kaikkiin kuvan osoittamiin asentoihin runkoputkelle. Mikäli hitsaus tapahtuu kuvan C. mukaisesti vaakasuoraan asentoon, TONISCO sulku tulisi kääntää sellaiseen asentoon, että sulkulevyn sulku-ura osoittaa joko alas tai jommallekummalle sivulle. Mikäli vaakasuoraan hitsatun TONISCO sulun sulku-ura osoittaa ylöspäin, on porauksen jälkeen olemassa vaara, että porauslastuja tunkeutuu sulun tiivisteiden väliin sulkulevyn työntämänä sulkua levyllä suljettaessa. Tämän estämiseksi tulisi näissä tapauksissa käyttää laitteen mukana toimitettavaa puhdistusveistä tiivistevälin puhdistukseen ennen sulkulevyn työntämistä sulkuun. 3. Hitsattaessa yhde sähköhitsauksella runkoputkeen, tulee hitsaajan omata tarpeellinen pätevyys ja oikeita hitsauspuikkoja ja sopivaa hitsausvirtaa tulee käyttää hitsattaessa. Hitsaaminen paineelliseen putkeen ei eroa vastaavasta hitsaamisesta kuivaan putkeen kovin paljon - riittävästä energiantuonnista on huolehdittava säätämällä hitsausvirta jonkin verran suuremmaksi. Kun runkoputken seinämävahvuus on yli 3-4 mm, ei läpipalamisen vaaraa ole käytettäessä järkeviä hitsausvirtoja edellyttäen, että putkessa ei sisäpuolella ole hitsauskohdassa pahoja pistesyöpymiä. Valittaessa hitsauspaikkaa tulisi välttää tilannetta, että poraus joudutaan tekemään esimerkiksi hitsaussauman tai muun vastaavan vaikeasti työstettävä alueen läpi. Mikäli ei voida välttää asentamasta yhdettä hitsaussauman päälle tulee hitsaussauman pinta hioa ennen yhteen hitsausta tasaiseksi työstökohdasta.

10 Kun TONISCO sulku on hitsattu asianmukaisesti runkoputkeen, tulee se puhdistaa huolellisesti sekä tarkistaa, että hitsauksessa ei tiivistepinnoille ole joutunut roiskeita tai hiomalastuja. Puhdistuksen jälkeen otetaan nimelliskoolle sopiva sulkulevy, kiinnitetään se sulkulevyn kahvaan, voidellaan käyttäen TONISCO sealant tiivisteöljyä ja työnnetään sulun sulku-uraan. Näin voidellaan tiivisterenkaat ja samalla tarkastetaan sulun asianmukainen toiminta. Sulkulevy poistetaan sulusta vetämällä se kokonaan ulos. Käytettävän reikäsahan sopivuus sulkuun voidaan tässä yhteydessä myös tarkistaa kokeilemalla terää TONISCO sulkuun sisälle. Painekokeen suorittaminen On olennaisen tärkeää, että mahdolliset vuodot TONISCO sulun hitsauksessa runkoputkeen sekä mahdolliset sulun tai porauslaitteiston toimintahäiriöt voidaan todeta ennen varsinaista porausta - tällöin on vielä mahdollista korjata virheet aiheuttamatta käyttökeskeytystä. Tämän vuoksi toimitetaan TONISCO sulun hitsauksen jälkeen valitaan siihen sopiva adapteri ja kiinnitetään se tiivisteiden voitelun jälkeen poralaitteen runkokappaleeseen.. Sopiva sulkulevy valitaan ja kiinnitetään se sulkukahvaan.. Levy voidellaan ja työnnetään sisälle tarkoin puhdistettuun TONISCO sulkuun. Kun levy on saatu täysin sisälle, se voidaan poistaa - näin on suoritettu TONISCO sulun toimintatarkastus ja varmistuttu, että sulun sisässä ei ole likaa eikä sen tiivisteitä ole hitsaus- tai sovitusvaiheessa vaurioitettu, samalla on suoritettu tiivisteiden Aiemmin koottu poralaite - adapteri yhdistelmä kiinnitetään tämän jälkeen TONISCO sulun kiinnityskierteisiin valitsemalla kierteen aloituskohta siten, että tarkistusventtiili osoittaa yläviistoon. Poraustila täytetään tämän jälkeen vedellä sulkemalla ensiksi tarkistusventtiili ja kaatamalla senjälkeen akselin aukosta vettä piripintaan. TONISCO sealant -tiivistevoiteella voideltu akseli ( ilman istukkaa ) asennetaan auki-asentoon kierretyn syöttölaitteen kanssa porarungon akselin aukkoon ja työnnetään tämän jälkeen aukosta sisään, samalla hieman tarkistusventtiiliä raottaen, jotta ylimääräinen vesi voi poistua poraustilasta. Lukitaan säätöholkki johonkin rungon ylemmistä lukitusurista ja suljetaan tarkistusventtiili.

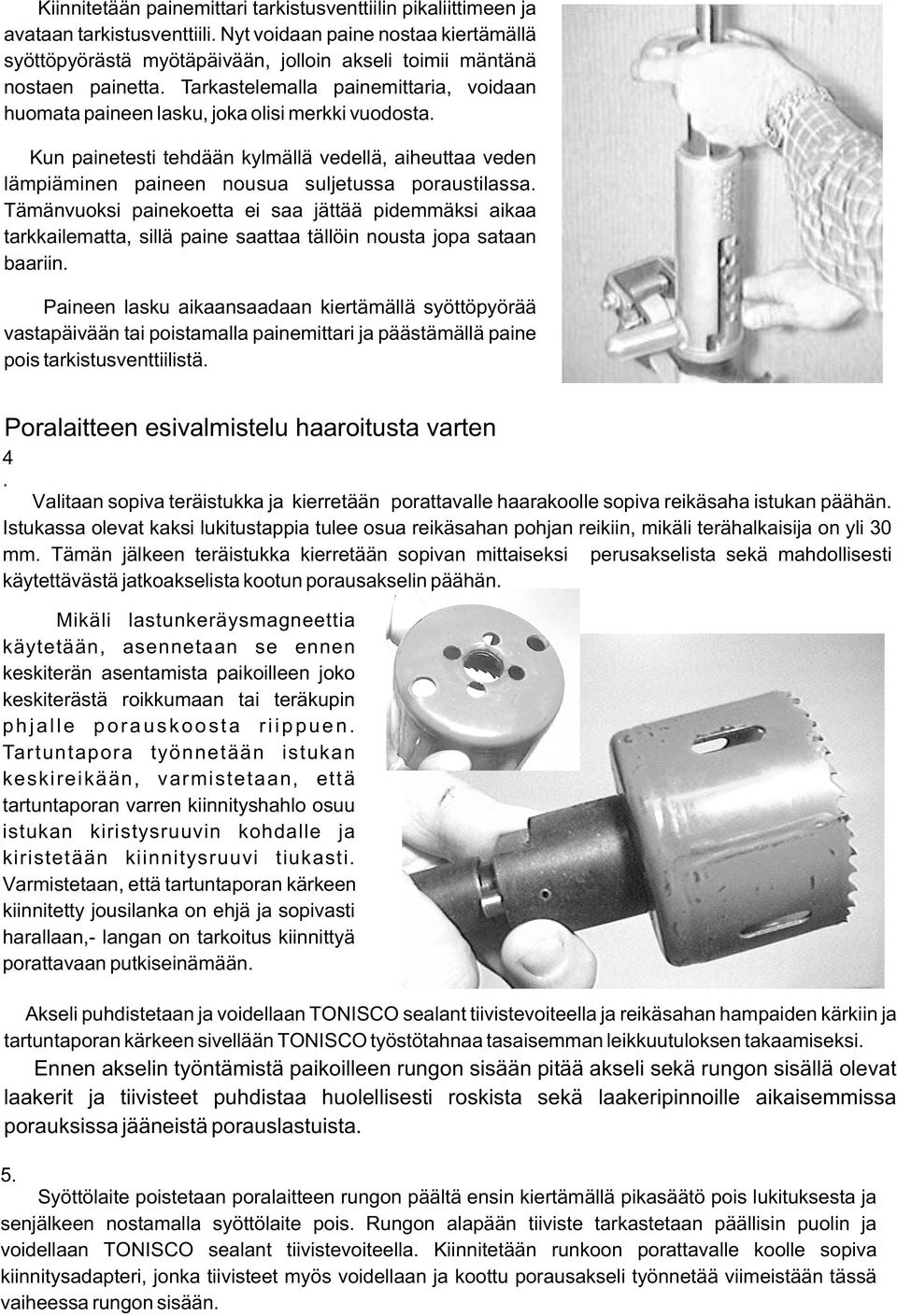

11 Kiinnitetään painemittari tarkistusventtiilin pikaliittimeen ja avataan tarkistusventtiili. Nyt voidaan paine nostaa kiertämällä syöttöpyörästä myötäpäivään, jolloin akseli toimii mäntänä nostaen painetta. Tarkastelemalla painemittaria, voidaan huomata paineen lasku, joka olisi merkki vuodosta. Kun painetesti tehdään kylmällä vedellä, aiheuttaa veden lämpiäminen paineen nousua suljetussa poraustilassa. Tämänvuoksi painekoetta ei saa jättää pidemmäksi aikaa tarkkailematta, sillä paine saattaa tällöin nousta jopa sataan baariin. Paineen lasku aikaansaadaan kiertämällä syöttöpyörää vastapäivään tai poistamalla painemittari ja päästämällä paine pois tarkistusventtiilistä. Poralaitteen esivalmistelu haaroitusta varten 4. Valitaan sopiva teräistukka ja kierretään porattavalle haarakoolle sopiva reikäsaha istukan päähän. Istukassa olevat kaksi lukitustappia tulee osua reikäsahan pohjan reikiin, mikäli terähalkaisija on yli 30 mm. Tämän jälkeen teräistukka kierretään sopivan mittaiseksi perusakselista sekä mahdollisesti käytettävästä jatkoakselista kootun porausakselin päähän. Mikäli lastunkeräysmagneettia käytetään, asennetaan se ennen keskiterän asentamista paikoilleen joko keskiterästä roikkumaan tai teräkupin phjalle porauskoosta riippuen. Tartuntapora työnnetään istukan keskireikään, varmistetaan, että tartuntaporan varren kiinnityshahlo osuu istukan kiristysruuvin kohdalle ja kiristetään kiinnitysruuvi tiukasti. Varmistetaan, että tartuntaporan kärkeen kiinnitetty jousilanka on ehjä ja sopivasti harallaan,- langan on tarkoitus kiinnittyä porattavaan putkiseinämään. Akseli puhdistetaan ja voidellaan TONISCO sealant tiivistevoiteella ja reikäsahan hampaiden kärkiin ja tartuntaporan kärkeen sivellään TONISCO työstötahnaa tasaisemman leikkuutuloksen takaamiseksi. Ennen akselin työntämistä paikoilleen rungon sisään pitää akseli sekä rungon sisällä olevat laakerit ja tiivisteet puhdistaa huolellisesti roskista sekä laakeripinnoille aikaisemmissa porauksissa jääneistä porauslastuista. 5. Syöttölaite poistetaan poralaitteen rungon päältä ensin kiertämällä pikasäätö pois lukituksesta ja senjälkeen nostamalla syöttölaite pois. Rungon alapään tiiviste tarkastetaan päällisin puolin ja voidellaan TONISCO sealant tiivistevoiteella. Kiinnitetään runkoon porattavalle koolle sopiva kiinnitysadapteri, jonka tiivisteet myös voidellaan ja koottu porausakseli työnnetää viimeistään tässä vaiheessa rungon sisään.

12 Poralaitteen asentaminen 6. Poralaite kiinnitetään pienempiin, pyöreälaippaisiin TONISCO sulkuihin kiertämällä se sulun kiinnityskierteisiin. Ennen kiinnittämistä tulee TONISCO sulku puhdistaa huolellisesti kaikista epäpuhtauksista samalla tarkastaen kiinnityskierteiden kunto sekä tiivistepinnan sileys ja tarvittaessa käyttämällä viilaa tai hiomakangasta naarmujen silittämiseen. Sulun kiinnityskierre on ns. kaksipäinen kierre, joten poralaite on mahdollista kiinnittää kahteen eri asentoon valitsemalla aloituskohta sopivasti. Asennolla on merkitystä lähinnä mikäli halutaan suorittaa koeponnistus ennen porausta käyttäen poralaitetta painelähteenä ( kuvaus aiemmin ) - tällöin tulisi poralaitteen tarkistusventtiilin osoittaa yläviistoon. Ennen asennusta paikoilleen syöttöholkki ruuvataan mahdollisimman taakse kiertämällä syöttöpyörästa vastapäivään ja syöttölaite asennetaan paikalleen rungon päälle siten, että säätöholkin ohjausruuvit liukuvat rungon urissa kunnes syöttöholkin painelaakeri vastaa akselin olakkeeseen ja keskiterän kärki koskettaa runkoputken seinämää haaroituskohdassa. Säätöholkki voidaan nyt lukita seuraavaan vapaaseen lukitusuraan ja ylimääräinen välys poistetaan kiertämällä syöttöpyörästä kunnes keskiterän kärjen ja runkoputken välinen käyntivälys on noin 1 mm. Mikäli lukitusura on etummainen, tulee varmistua siitä, että syöttökierteessa on riittävästi syöttövaraa. Jos syöttövaraa ei ole riittävästi, poistetaan syöttölaite ja akselin olakkeelle asetetaan koneen mukana toimitettu akselin jatkoholkki, jonka avulla olake siirtyy 65 mm ulospäin. Asennetaan syöttölaite edelläkuvatulla tavalla paikoilleen ja nyt syöttövaraa pitäisi olla 65 mm enemmän. Kiinnitettäessä poralaite isompiin, neliölaippaisiin sulkuihin tapahtuu kiinnitys erillisiä kiinnityskynsiä käyttäen. Kynnet tukeutuvat sulun laipan alapuolelle ja ne kiinnitetään erillisiä kiinnitysruuveja käyttäen. Kiinnityskynsiä käytettäessä tulee huolehtia siitä, että kynnet asennetaan oikein päin - kynnen leveämmän Poralaitteen kiinnittämisen jälkeen sulkulevyrailo tulee puhdistaa erityisen huolellisesti ja puhdistuksen jälkeen kiinnitetään sopiva sulkulevy kahvaan, voidellaan se käyttäen TONISCO sealant tiivistevoidetta ja työnnetään se sulkuun poistaen välittömästi vetämällä. Näin tulee TONISCO sulun moitteeton toiminta tarkastetuksi ennen porausta. Lopuksi tarkastetaan, että koneen tarkistusventtiili on kiinni-asennossa tai siihen on kiinnitettynä painemittari asianmukaisesti.

13 Poralaitteen asentamisen jälkeen voidaan vielä varmistua, että käytettävä reikäsaha sekä keskiterä ovat TONISCO sulkuun sopivat työntämällä akseli niin pitkälle koneen sisään, että keskiterä vastaa runkoputken pintaan ja sen jälkeen vetämällä akseli niin ulos kuin se tulee ja sulkemalla sen jälkeen TONISCO sulku levyllä - kun asennus on oikein tehty, ei sulkulevyn esteenä saa olla mitään, vaan levy on voitava työntää esteettä paikoilleen.. 7. Sähkökäyttölaite asetetaan paikoilleen akselin päähän ja kiinnitetään akselin päähän ruuvattavalla pultilla paikalleen. Säätämällä käyttölaitteen säätimistä valitaan suurin pyörintänopeus tartuntaporan porausta varten sekä varmistetaan, että poralaitteen pyörimissuunta on myötäpäivään. Haaroitus TONISCO B30 poralaitteella 8. Poraus aloitetaan poraamalla ensiksi tartuntapora runkoputken seinämän läpi. Aluksi käynnistetään käyttölaite ja otetaan käyttölaitteen kahvasta tukeva ote, sillä terän leikkuuvoimat välittyvät kokonaan poraajan käteen. Aluksi haetaan keskiterälle kunnon aloituskeskiö syöttämällä hyvin varovasti. Kun ollaan varmistuttu siitä, että keskiterä lähtee poraamaan reikää putkeen, eikä ala vaeltaa pitkin putken pintaa, voidaan syöttönopeutta hieman lisätä. Mikäli sähköä ei ole käytettävissä ja haaroitus suoritetaan käyttämällä käsikäyttöllaitetta, on keskiterän rikkoutumisvaara olemassa ja syöttäminen on tehtävä erittäin hitaasti.

14 Painemittarin ollessa kytkettynä tarkistusventtiiliin, voidaan paineen noustessa päätellä, että keskiterä on mennyt läpi putken seinämästä - jos syötön etenemisestä huolimatta tai syötön tuntuessa hyvin raskaalta ei pora tunnu etenevän eikä paine mittarissa nouse, voidaan keskiterän kunto tarkistaa varmistumalla ensin, että painemittarin näyttö on oikea, eikä keskiterä ole vielä läpi putken seinämästä. Porauksen edetessä voidaan painemittari poistaa ja tarkistusventtiilin kautta voidaan aikaansaada huuhteluvirtaus porauslastuja varten. 9. Tartuntaporan tunkeutuminen läpi runkoputken seinämän tuntuu syöttölaitteessa syötön keventymisenä. Kun tartuntapora on läpi, voidaan poraa syöttää suhteellisen nopeasti eteenpäin, kunnes reikäsaha vastaa runkoputkeen. Sähkökäyttölaite sammutetaan ja valitaan porauksen nimelliskoolle sopiva kierrosluku. Ohjeelliset arvot eri nimelliskokoisille haaroituksille selviävät seuraavasta taulukosta. Arvot ovat noin-arvoja, todelliset optimiarvot riippuvat putkien työstöominaisuuksista ja terän kunnosta. DN Reikäsaha Pyörimisnopeus Porakone -koko (mm) ( kierr / min ) ( kierr/min) DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm Tartuntapora Reikäsahaporaus aloitetaan säätämällä säätöholkilla riittävä syöttömatka reikäsahaa varten, mikäli syöttöä ei ole riittävästi jälellä reikäsahan vastatessa runkoputken seinämään. Säätö tapahtuu tarttumalla säätöholkin tukitappeihin tukevasti, vapauttamalla säätöholkki lukituksesta ja kiertämällä syöttöpyörää vastapäivään säätöholkkia koko ajan eteenpäin painaen, kunnes säätöholkki voidaan lukita seuraavaan lukitusuraan. Säätöholkin ollessa pois lukituksesta on muistettava tukea tukitapeista riittävästi, ettei akseli pääse ponnahtamaan paineen vaikutuksesta ulos rikkoen tartuntaporan jousen.

15 11. Poraus reikäsahalla Poraus varsinaisella reikäsahalla tulee aloittaa myös hyvin varovasti. Koska reikäsahalla ei aluksi ole kunnon keskitystä, aiheuttaa se suuriehkot pyörimismomentin vaihtelut, jotka pitää vastaanottaa käyttölaitetta pitävällä kädellä. Missään porauksen vaiheessa ei käyttölaitetta saa lukita jatkuvalle käytölle. 12. Porauksen edistyessä voidaan syöttöpainetta hieman lisätä - syöttöpaine on oikea, kun poraajan käyttölaitetta pitävään käteen ei kohdistu kohtuutonta rasitusta ja terä kuitenkin työstää koko ajan pyörimismomentin vaihteluiden ollessa suhteellien pieniä. Mitä isompaa reikää ollaan tekemässä, sen suurempi rasitus kohdistuu poraajan käteen. Jos porauksen kuluessa.syöttöholkki saavuttaa ala-asentonsa eikä syöttämistä voida jatkaa, voidaan syöttömatkaa pidentää säätämällä säätöholkki seuraavaan rungon lukitusuraan. Tukitapeista akselia painetta vasten painaen vapautetaan säätöholkki lukituksesta ja avaamalla samanaikaisesti syöttökierrettä syöttöpyörästa vastapäivään kiertäen liuutetaan lukitusnastaa säätöholkin urassa, kunnes seuraava lukitusura saavutetaan. Säätöholkki lukitaan uraan kiertämällä. Jos jostakin syystä - esimerkiksi haluttaessa vaihtaa porauksen aikana rikkoutunut reikäsaha toiseen - halutaan saada akseli ulos poraustilasta sulun sulkemista varten, tapahtuu se siten, että porausakselin pyöriessä myötäpäivään päästetään se peräytymään kiertämällä syöttöpyörää vastapäivään, jolloin keskiterän ote irtoaa. Milloinkaan ei akselia saa pyörittää vastapäivään, sillä se saattaa aiheuttaa akselikierteiden aukeamisen, jonka seurauksena akseli saattaa tulla ulos poraustilasta kokonaan jättäen rungon akselireiän avoimeksi. 13. Kun reikä on kokonaan porattu, voidaan se todeta painamalla akselia eteenpäin säätöholkin tukitapeista - kun akseli etenee vapaasti, reiän täytyy olla vapaa. 14. Nyt voidaan akseli päästää säätöholkin tukitapeista tukien ja lukitus vapauttamalla liukumaan paineen avustamana kokonaan pois rungon päältä. TONISCO sulku voidaan sulkea työntämällä käsikahvaan kiinnitetty ja TONISCO sealant voiteluaineella voideltu sulkulevy sulun uraan. Mikäli on epäiltävissä, että sulku-urassa on mahdollisesti porauslastuja, tulisi ne poistaa ennen sulkulevyn työntämistä sisään. Näin on varsin usein, mikäli poraus tapahtuu vaakasuoraan suuntaan, varsinkin mikäli tällöin sulkulevy työnnetään ylhäältä alas. Sulku-uran tiivisteiden puhdistaminen tapahtuu työntämällä TONISCO sealant voiteluaineella voideltu TONISCO puhdistusveitsi sulku-urasta sisään ja pyyhkäisemällä muutaman kerran uraa pohjia myöten laidoilta keskelle päin. Lämmönkestävät käsineet sekä roiskeilta suojaava kangastilkku ovat tässä työvaiheessa välttämättömät. Kun haitalliset lastut on näin saatu pois sulkulevyn tieltä, voidaan sulkulevy työntaa sulkuun ja sen täydellinen sisäänmeno voidaan varmistaa kopauttamalla metalliesineellä sulkulevyä, kun ääni on selkeän metallinen, on levy asianmukaisesti sisällä.

16 Jos tässä vaiheessa sulkulevyn railosta pisaroi joitakin vesitippoja, on se merkki siitä, että tiivisteiden välissä on joitakin epäpuhtauksia ja niiden poistaminen käy vetämällä levy ulos ja työntämällä se uudelleen sisään muutamia kertoja. 15. Kun TONISCO sulku on näin suljettu poistetaan paine poralaitteesta kiinnittämällä paineenpoistoletku painemittarin paikalle tarkistusventtiiliin, avaamalla tarkistusventtiili ja johtamalla laitteesta purkautuva paine sopivaan paikkaan. Porauslaite voidaan irroittaa TONISCO sulusta. Ensiksi poistetaan sähkökäyttölaite ja syöttölaite, senjälkeen voidaan kiinnitysadapteri ja runko irroittaa. Porausakseli on purettava, istukka, reikäsaha ja tartuntapora on irroitettava varoen naarmuttamasta akselin pintaa. Kaikki osat on puhdistettava, kuivattava sekä tarkistettava huolellisesti ja pakattava kukin omalle paikalleen varustelaatikossa. 16. Varsinainen haaralinja voidaan nyt liittää TONISCO sulun vapaaseen päähän hitsaamalla sähköhitsausta käyttäen. Mikäli porattu TONISCO sulku jätetään edes lyhyeksi aikaa odottamaan haaralinjan asentamista, tulee kiinnityskappale varustettuna sokeutustulpalla kiertää poratun venttiilin päähän vahinkojen välttämiseksi Haaraputken kytkemisen ja mahdollisen koeponnistamisen jälkeen tulee linja täyttää.tonisco sulkua tulee avata ensin hyvin varovasti, jotta vältytään paineiskulta - tällöin levyn ollessa puoliksi sisässä, saattaa sulkulevyn railosta pisaroida joitakin tippoja vettä, joten vedenpitävät käsineet on syytä pitää kädessä ja kun linja on 17. täytetty,vedetään sulkulevy täysin ulos. Ennen sulkulevyn poistamista haaralinjan hitsaamisen jälkeen voidaan haaralinja haluttaessa koeponnistaa sulkulevyä vasten Kuten ennen porausta tapahtuvassa koeponnistuksessa tällöin on varottava oaineen nousemista liian korkealle lämpölaajenemisen johdosta. Oikea koeponnistuspaine on tapauskohtainen, mutta koska TONISCO sulun sulkulevyrailo on tässä vaiheessa vielä hitsaamatta, tulisi ylikorkeita koeponnistuspaineita välttää, samoin myös ulkoisia kuormia, jotka saattaisivat aiheuttaa haaraputkeen niin suuren vedon, että sulkulevyn railo alkaisi aueta. 18. Viimeisenä vaiheena sulkulevyn poistamisen jälkeen hitsataan sulkulevyrailo sähköhitsausta käyttäen umpeen. Yleensä hitsin pohjalla käytetään hitsauslankaa tai kapeata lattarautaa juuritukena ja estämään sulan valahtamasta syvemmälle railoon. Hitsaus on syytä aloittaa railon kummaltakin sivulta ensiksi ja suhteellisen pienellä virralla nopeasti hitsaten, kunnes pohjapalko on yhtenäinen. Päälle hitsaus voidaan suorittaa jo suuremmalla virralla. Haaroitus on valmis käyttöön, eristettäväksi tai muita tai jatkotoimenpiteitä varten.

17 Osat TONISCO B30

18 TONISCO B 30 porauslaite Varaosalista Sähkökäyttölaite Kiristin Kytkin Kytkinkotelo Ensiökiila Kiinnitysruuvi Vaihde B30 14/ Painelaakerin tiiviste Pidätinrengas Syöttölaakeri Syöttöpyörä Syöttökierre Pidätinrengas Syöttömutteri Syöttöholkin runko Palloruuvi Tukitappi l Laakerin pidätinrengas Ylälaakeri Akselitiiviste Laakeritiiviste Rungon yläosa Rungon yhdistysruuvi Laakeritiiviste Uran tiiviste Akselitiiviste Syötön tukitappil Alalaakeri Alalaakerin tiiviste Rungon alaosa Rungon tiiviste Nippa Tarkistusventtiili Pikaliitin uros Painemittarir bar täyd Painemittari bar Muhvi 1/4" pikaliitin naaras Painemittari bar compl Painemittari bar

19 Akselin kiinnitysruuvi Aluslevy Akselikiila Lukitus Perusakseli Jatkoakseli Akselin jatkoholkki Teräistukka <120 mm Istukan runko Vetotappi Sokka Pidätinruuvi Teräistukka >120 mm Terän kiinnitysruuvi Kiinnitysruuvi Keskiteräl HM (pitkä) Keskiterä HM (lyhyti Avain 30 mm TONISCO erikoisavain Kuusiokolaavain 5 mm Kuusiokolaavain 4 mm Aukaisutappi B Akselinaukaisin B Akseliavain Käsiräikkä Käsiräikän hylsy Ajkselin ruuvi Aluslevy Akselijarrun liinaohjain Akselijarru Akselijarrun runkolavy Rulla Liina Pidätinruuvi Siipimutteri

20 TONISCO System Menetelmäkuvaus TEKNISET OMINAISUUDET TONISCO B 30 PORAUSLAITE Käyttöalue: DN 40 - DN 200 Käyttövaihtoehdot: Sähkökäyttö V/ Hz 1000 VA Paineilmakäyttö 6-7 bar / 1500 l / min Materiaalit: Runko: Rakenneteräs Syöttölaite: Haponkestävä teräs Runkotiivisteet: PTFE, NBR, EPDM ( Viton ) Akselitiivisteet: NBR, EPDM ( Viton ) Rakennetarkastus: Painekoe ja toimintatarkastus Testauspaine: 60 bar Max. Käyttöpaine 40 bar Max. Käyttölämpötila: o o 160 C ( 200 C Viton tiivistein ) Porausakseli Teräsakseli. Säätöholkki Haponkestävä teräs Tukitapit työkalualumiini Syöttöpyörä Alumiine Syöttökierre Rakenneteräs Mutteri Punametalli Akselijarru Rakenneteräs Tarkistusventtiili Haponkestävä teräs Kiinnitysadapteri Rakenneteräs TONISCO sulut Rakenneteräs Haponkestävä teräs Reikäsaha HSS Bi-metal HM Bimetalli Karbidirouhe

21 Hitsattavat TONISCO Poraussulut hitsattaville vesi- ja kaukolämpöputkille Nimelliskoko Tuote nro DN 40 ( PN 25 ) DN 50 ( PN 25 ) DN 65 ( PN 25 ) DN 80 ( PN 25 ) DN 100 ( PN 25 ) Sulkulevykahva DN 25 - DN 100 Tuote nro DN 125 ( PN 25 ) DN 150 ( PN 25 ) DN 200 ( PN 25 ) Sulkulevyt TONISCO sulkuihin Koko Vahvuus Tuote nro DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm HSS Bi-Metalli reikäsahat hitsattavien putkien haaroittamiseen. Sulkulevyn kahva DN DN 200 Tuote nro Nimelliskoko mm kierre Tuote nr DN 40 ( 1 1/2") 38 5/8 " UNF DN 50 ( 2 " ) 44 5/8 " UNF DN 65 ( 2 1/2") 57 5/8 " UNF DN 80 ( 3 " ) 70 5/8 " UNF DN100 ( 4 " ) 89 5/8 " UNF DN 125 ( 5 ) 121 Ø 45/3x DN 150 ( 6 " ) 140 Ø 45/3x DN 200 ( 8 " ) 180 Ø 45/3x

22 Reikäsahat HSS Bi-Metal reikäsahat Teräs- ja valurautaputkille. Nimelliskoko mm kierre Tuote nr DN 40 ( 1 1/2") 38 5/8 " UNF DN 50 ( 2 " ) 44 5/8 " UNF DN 65 ( 2 1/2") 48 5/8 " UNF DN 65 ( 2 1/2") 57 5/8 " UNF DN 80 ( 2 1/2 ) 64 5/8 " UNF DN 80 ( 3 " ) 70 5/8 " UNF DN 100 ( 4 " ) 89 5/8 " UNF DN 100 ( 4 " ) 95 5/8 " UNF DN 100 ( 4 " ) 89 Ø45 / 3x DN 100 ( 4 " ) 95 Ø45 / 3x DN 125 ( 5 " ) 114 Ø45 / 3x DN 125 ( 5 " ) 121 Ø45 / 3x DN 150 ( 6 " ) 140 Ø45 / 3x DN 200 ( 8 " ) 180 Ø45 / 3x Carbide Grit reikäsahat GE betonoiduille ja koville putkille. Kovametallikärkiset reikäsahat PE, PVC ja asbestisementtiputkille. Nimelliskoko mm kierre Tuote nro DN 50 ( 2 " ) 38 5/8 " UNF DN 50 ( 2 " ) 44 5/8 " UNF DN 65 ( 2 1/2") 57 5/8 " UNF DN 65 ( 3 ) 64 5/8 " UNF DN 80 ( 3 " ) 68 5/8 " UNF DN 80 ( 3 ) 70 5/8 " UNF DN 100 ( 4 " ) 83 5/8 " UNF DN 100 ( 4 " ) 89 Ø45 / 3x DN 100 ( 4 " ) 95 Ø45 / 3x DN 125 ( 5 " ) 114 Ø45 / 3x DN 125 ( 5 " ) 121 Ø45 / 3x DN 150 ( 6 " ) 140 Ø45 / 3x DN 200 ( 8 " ) 180 Ø45 / 3x Nimelliskoko mm kierre Tuote nro DN 40 ( 1 1/2") 38 5/8 " UNF DN 50 ( 2 " ) 38 5/8 " UNF DN 65 ( 2 1/2") 44 5/8 " UNF DN 80 ( 3 ) 64 5/8 UNF DN 80 ( 3 " ) 68 5/8 " UNF DN 100 ( 4 " ) 83 5/8 " UNF

23 Akselit ja tarvikkeet Base shaft Ø30 mm Tuote nro Akselikiila Tuote nro Kiinnitin Tuote nro Shaft screw Tuote nro Washer Tuote nro Akselin jatkoholkki 90 mm Tuote nro Jatkoakseli Ø30 mm mm Tuote nro Akselinaukaisin Akselinaukaisin Tuote nro Istukat TONISCO B30 Reikäsahaistukka 38 mm 95 mm tyyppi A 5/8 " UNF-Thread Tuote nro Reikäsahaistukka 89 mm mm tyyppi B Ø45 / 3x86 Tuote nro Keskiterät TONISCO B30 B A Pitkä HM keskiterä Tuote nro Lyhyt HM keskiterä Tuote nro

24 Sähkökäyttölaite Tuote nro Sähkökäyttö porauksiin DN DN 200 ( 11/2 "... 8 " ). Teho: 1010 W, Jännite: V, Hz Paino: 4.8 kg Akselijarru Hallittuun porausakselin ulosja sisääntyöntämiseen korkeassa työpaineessa. Akselijarrun kela Tuote nro Kiinnitysruuvi Art nro Liinan lukitusruuvi ja siipimutteri Tuote nro Jarruliina Art nro Valtaosa ferromagneettisista porauslastuista saadaan pois magneetilla. Magneetit poralastujen keräämiseen. Keskiterämagneetti Art nro Magneetti reikäsahoille > 45 mm Art nro Magneetti reikäsahoille > 75 mm Art nro Magneetin jousi Art nro

25 Paineilmakäyttölaite Tuote nr Paineilmakäyttölaite haaroituksiin DN DN 100 ( 1 "...4 ") Teho 0,96 kw / 7 bar Ilmantarve 1100 l / min Paine 6 bar... 8 bar Paino: 8,6 kg Paineilmakäyttölaite Tuote nr Paineilmakäyttölaite haaroituksiin DN DN 200 ( 11/2 "...8 ") Teho 1,45 kw / 7 bar Ilmantarve 1400 l / min Paine 6 bar... 8 bar Paino: 8,6 kg Räikköavain, Tuote. nr

26 TONISCO Sealant -suojavoide 1. TONISCO Sealant Lubricant 125 ml Tuote nro ml Tuote nro TONISCO leikkuutahna 1 2 Painemittauslaite Painemittari pikaliittimellä Tuote nro TONISCO Cutting Paste 200 ml Tuote nro ml Tuote nro Huuhteluletku Puhdistusveitsi Letku pikaliittimellä huuhteluun ja paineenpoistoon Tuote nro Veitsimäinen työkalu TONISCO sulun tiivisteiden puhdistukseen Laatikko Säil ytys- ja kuljetuslaatikko poralaitteelle. Laatikko, vaneri TONISCO B30. Tuote nr Veitsi DN 20 - DN100 Veitsi DN125 - DN400 Tuote nro Tuote nro

27 Haara DN Haara DN Syöttösyvyys haara- / runkoputki yhdistelmille Runkoputken nimellishalkaisija DN H s DN DN DN DN DN DN DN DN DN DN DN DN DN , , , , , , , , , , , , , , Runkoputken nimellishalkaisija DN H s DN DN DN DN DN DN DN DN DN DN DN DN DN , , , , , , , , , , , , , , Haara DN Runkoputken nimellishalkaisija DN H s DN DN DN DN DN DN DN DN DN DN DN DN DN , , , , , , , , , , , , , ,
