1 SERTIFIKAATTI Nro VTT C Myöntämispäivä TUOTTEEN NIMI Tyvek Pro 2508B aluskate VALMISTAJA/EDUSTAJA DuPont de Nemours (Lux) s.a.r.l. Rue General Patton, Contern L 2984 Luxemburg MYYNTI JA TEKNINEN NEUVONTA Rakonor Oy Mänkimiehentie 19 FIN ESPOO TUOTEKUVAUS Tyvek Pro 2508B aluskate on polypropeenikuitukankaasta ja HD polyeteeni kuitukankaasta valmistettu laminaattirakenteinen aluskate, joka läpäisee vesihöyryä. Polypropeenipinta on tarkoitettu käytettäväksi yläpintana. Tyvek Pro aluskate on tarkoitettu käytettäväksi kaltevissa kattorakenteissa, epäjatkuvien tai jatkuvien vesikatteiden aluskatteena, kun on mahdollista, että katteen saumoista kulkeutuu sadevettä tai lunta tai katon alapintaan tiivistyy kosteutta. Tällaisia kattoja ovat esimerkiksi tiili, betonitiili ja metalliohutlevykatot. Kattorakenteissa on aluskatteen ja varsinaisen vesikatteen välillä oltava tuulettuva ilmarako. Aluskate soveltuu käytettäväksi myös sen alapuolelta tuulettumattomissa yläpohjan rakenneratkaisuissa. Alapuolisen tilan tuuletustarve määritellään rakenneratkaisukohtaisesti. Tyvek Pro aluskate toimitetaan rullissa 1500 mm levyisenä ja 40 m pituisena. SERTIFIOINTIMENETTELY Tämä sertifikaatti perustuu tuotteen tyyppitestaukseen ja tuotteeseen liittyvän laadunvarmistusjärjestelmän tarkastamiseen kohdan 3.4, 3.5 ja 14 mukaisesti. Sertifioinnin yleiset menettelyt perustuvat VTT:n sertifiointijärjestelmään. Tämä sertifikaatti on voimassa enintään viisi (5) vuotta myöntämispäivästä ja sen voimassaolon ehdot on esitetty kohdassa 18. Sertifikaatin voimassaolon voi tarkistaa VTT:sta, puh VTT:n nimen käyttäminen mainonnassa tai tämän sertifikaatin jakelu osittain jäljentämällä on sallittu vain VTT:stä saadun kirjallisen luvan perusteella.

Rue General Patton, Contern L 2984 Luxemburg MYYNTI JA TEKNINEN NEUVONTA Rakonor Oy Mänkimiehentie 19 FIN 02780 ESPOO TUOTEKUVAUS Tyvek Pro 2508B aluskate on polypropeenikuitukankaasta ja HD

2 VTT SERTIFIKAATTI NRO VTT C , Myöntämispäivä SISÄLLYSLUETTELO 1. Määräykset ja tuotevaatimusstandardit 2 2. Muut ohjeet ja standardit 2 3. Tuotekuvaus, merkintä ja laadunvalvonta 3 4. Toimittaminen ja varastointi kohteessa 3 5. Yleistä 3 6. Asennus 4 7. Lujuus 4 8. Ääneneristävyys 4 9. Kosteustekniset ominaisuudet Lämmöneristävyys Paloturvallisuus Kestävyys Valmistajan ohjeet Kokeelliset tutkimukset Muu aineisto Sertifikaatin voimassaoloaika Voimassaolon ehdot Muut ehdot 7 MÄÄRÄYKSET, STANDARDIT JA OHJEET 1. Määräykset ja tuotevaatimusstandardit 1.1 VTT:n tutkimusten mukaan Tyvek Pro aluskate täyttää sen käytön kannalta oleelliset seuraavissa Suomen rakentamismääräyskokoelman eri osissa ja standardeissa esitetyt vaatimukset: C2 Kosteus, Määräykset ja ohjeet 1998, tämän sertifikaatin kohdan 9 mukaan 2. Muut ohjeet ja standardit 2.1 Tuotteen valmistaja on ilmoittanut noudattavansa seuraavia ohjeita ja standardeja: RIL 107, 2000 Rakennusten veden ja kosteudeneristysohjeet

Lämmöneristävyys 4 11. Paloturvallisuus 5 12. Kestävyys 5 13. Valmistajan ohjeet 5 14. Kokeelliset tutkimukset 5 15. Muu aineisto 6 16. Sertifikaatin voimassaoloaika 7 17. Voimassaolon ehdot 7 18.

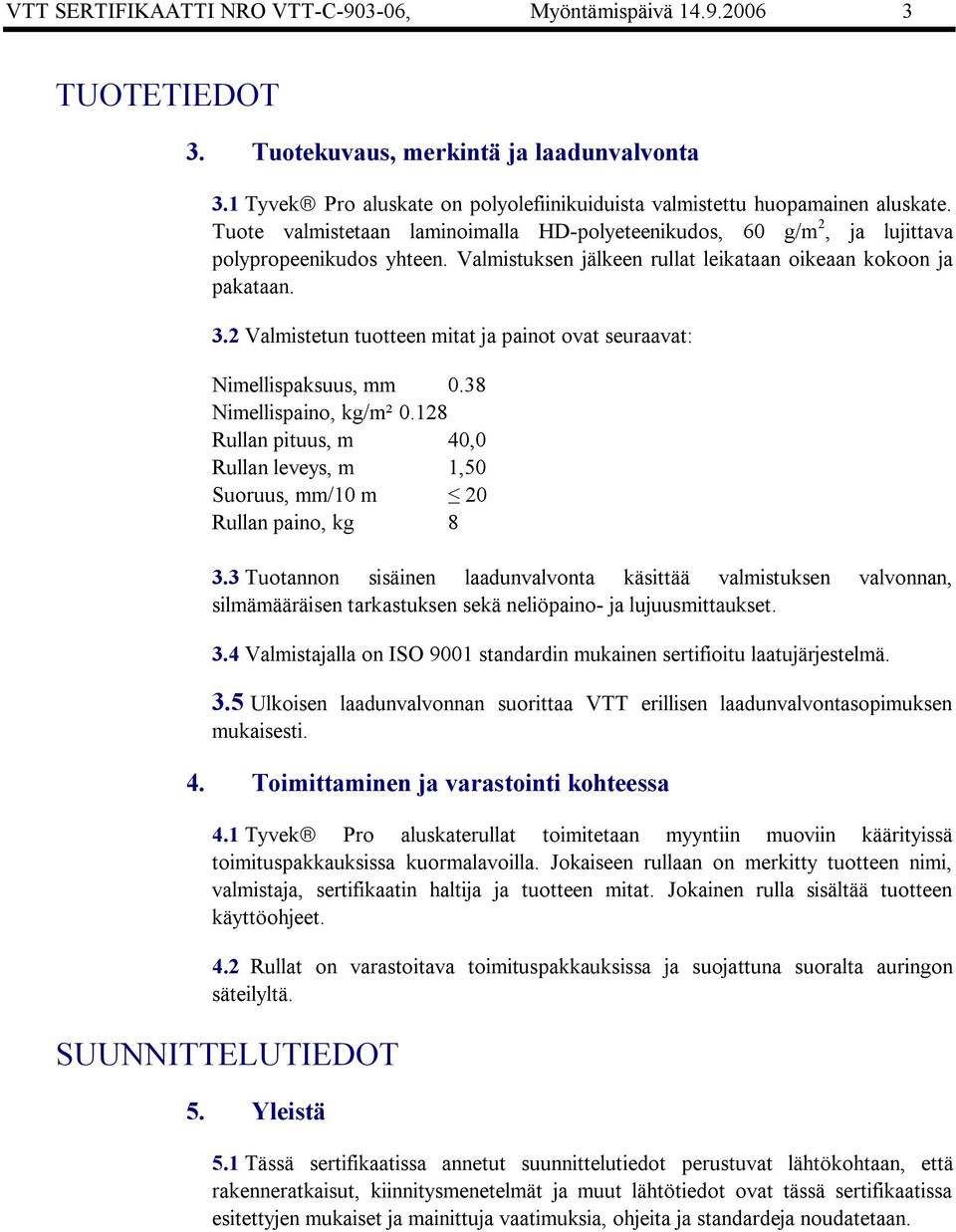

3 VTT SERTIFIKAATTI NRO VTT C , Myöntämispäivä TUOTETIEDOT 3. Tuotekuvaus, merkintä ja laadunvalvonta 3.1 Tyvek Pro aluskate on polyolefiinikuiduista valmistettu huopamainen aluskate. Tuote valmistetaan laminoimalla HD polyeteenikudos, 60 g/m 2, ja lujittava polypropeenikudos yhteen. Valmistuksen jälkeen rullat leikataan oikeaan kokoon ja pakataan. 3.2 Valmistetun tuotteen mitat ja painot ovat seuraavat: Nimellispaksuus, mm 0.38 Nimellispaino, kg/m² Rullan pituus, m 40,0 Rullan leveys, m 1,50 Suoruus, mm/10 m 20 Rullan paino, kg Tuotannon sisäinen laadunvalvonta käsittää valmistuksen valvonnan, silmämääräisen tarkastuksen sekä neliöpaino ja lujuusmittaukset. 3.4 Valmistajalla on ISO 9001 standardin mukainen sertifioitu laatujärjestelmä. 3.5 Ulkoisen laadunvalvonnan suorittaa VTT erillisen laadunvalvontasopimuksen mukaisesti. 4. Toimittaminen ja varastointi kohteessa 4.1 Tyvek Pro aluskaterullat toimitetaan myyntiin muoviin käärityissä toimituspakkauksissa kuormalavoilla. Jokaiseen rullaan on merkitty tuotteen nimi, valmistaja, sertifikaatin haltija ja tuotteen mitat. Jokainen rulla sisältää tuotteen käyttöohjeet. 4.2 Rullat on varastoitava toimituspakkauksissa ja suojattuna suoralta auringon säteilyltä. SUUNNITTELUTIEDOT 5. Yleistä 5.1 Tässä sertifikaatissa annetut suunnittelutiedot perustuvat lähtökohtaan, että rakenneratkaisut, kiinnitysmenetelmät ja muut lähtötiedot ovat tässä sertifikaatissa esitettyjen mukaiset ja mainittuja vaatimuksia, ohjeita ja standardeja noudatetaan.

2 Valmistetun tuotteen mitat ja painot ovat seuraavat: Nimellispaksuus, mm 0.38 Nimellispaino, kg/m² 0.128 Rullan pituus, m 40,0 Rullan leveys, m 1,50 Suoruus, mm/10 m 20 Rullan paino, kg 8 3.

4 VTT SERTIFIKAATTI NRO VTT C , Myöntämispäivä Asennus 6.1 Tyvek Pro aluskate asennetaan ja kiinnitetään sertifikaatin haltijan ohjeiden mukaisesti. Asennus voidaan tehdä normaaleissa kattamistyöolosuhteissa. 6.2 Vaakasaumoissa on aluskatteen minimilimitys 150 mm ja pystysaumoissa 100 mm. Aluskate kiinnitetään galvanoiduilla kattohuopanauloilla tai niiteillä 300 mm:n välein, sekä rimoitetaan. 6.3 Aluskatteen reunojen on ulotuttava ulkoseinän ulkopinnan yli, jotta varmistutaan veden ohjautumisesta seinärakenteen ohi. Räystäiden reunoille jätetään katon tuuletuksen varmistamiseksi riittävät raot. 7. Lujuus 7.1 Tyvek Pro aluskate ei ole kuormia kantava tuote. Se kestää tavanomaiset asennuksen ja käytön aikaiset käsittelyt. 7.2 Tyvek Pro aluskatteen tuulikuorman kestävyyttä ei ole määritetty, koska aluskate toimii ainoastaan tilapäisenä katteena. 8. Ääneneristävyys 8.1 Aluskatteella on ainoastaan vähäinen vaikutus kattorakenteen ääneneristysominaisuuksiin. 9. Kosteustekniset ominaisuudet 9.1 Veden ja kosteudeneristyksessä noudatetaan Suomen rakentamismääräyskokoelman osaa C2, Kosteus, Määräykset ja ohjeet 1998 sekä Rakennusten veden ja kosteudeneristysohjeita, RIL Tyvek Pro aluskate täyttää vesitiiviysluokan W1 vaatimukset (200 mm:n vesipatsaspaine). Aluskatteen vesihöyrynläpäisykerroin on 5 x 10 9 kg/m² s Pa ja S d arvo on 0,04 m. 10. Lämmöneristävyys 10.1 Aluskatteella on ainoastaan vähäinen vaikutus kattorakenteen lämmöneristys ominaisuuksiin. Aluskate suojaa alla olevaa rakennetta kastumiselta ja estää siten lämpöhäviön lisääntymisen. Kun aluskatetta käytetään ilman alapuolista tuuletusrakoa vähenee myös eristyskerroksen kovektio.

Aluskate kiinnitetään galvanoiduilla kattohuopanauloilla tai niiteillä 300 mm:n välein, sekä rimoitetaan. 6.

5 VTT SERTIFIKAATTI NRO VTT C , Myöntämispäivä Paloturvallisuus 11.1 Tyvek Pro aluskate on valmistettu polyolefiinimuovista. Tuotteen palokäyttäytyminen on arvioitu CE merkinnän yhteydessä. Tuote täyttää standardin EN euroluokan E vaatimukset. 12. Kestävyys 12.1 Tyvek Pro aluskate kestää tavanomaiset kattorakenteissa esiintyvät lämpö ja kosteusrasitukset. Lämpö ja UV vanhennukset eivät aiheuttaneet merkittäviä muutoksia aluskatteen ominaisuuksiin (kohta 14) Tyvek Pro aluskate toimii rakennuksen tilapäisenä vesikatteena. Aluskatetta ei ole mitoitettu kestämään tuulikuormista aiheutuvia rasituksia eikä pitkäaikaista UVsäteilyä. ASENNUS JA KÄYTTÖOHJEET 13. Valmistajan ohjeet 13.1 Asennus tehdään sertifikaatin haltijan tai tuotteen edustajan asennusohjeiden mukaisesti. Huolellisella ja ohjeiden mukaisella asennuksella varmistetaan kattorakenteen toimivuus Asennusohjeissa annetaan ohjeet myös kunnossapidosta ja korjauksista. TEKNISET SELVITYKSET 14. Kokeelliset tutkimukset 14.1VTT on testannut Tyvek Pro aluskatteen mekaaniset, kosteustekniset ja kestävyysominaisuudet. Yhteenveto tuloksista on taulukossa 1.

1 Tyvek Pro aluskate kestää tavanomaiset kattorakenteissa esiintyvät lämpö ja kosteusrasitukset.

6 VTT SERTIFIKAATTI NRO VTT C , Myöntämispäivä Taulukko 1. Koetulosten yhteenveto Ominaisuus Yksikkö Standardi Tulos Vesitiiviys mm EN 1928 ja EN kohta vesihöyrynläpäisykerroin kg/m 2 spa EN ISO (+ 23 C, 50/93 %RH) S d Vetolujuus Murtovenymä Repäisylujuus, naulanvarsi Mittapysyvyys m N/50 mm EN EN :2004,liite A % EN ja EN :2004,liite A N EN ja EN :2004 liite B % EN Luokka W1 5 x ,3 + 0,3 Kylmätaivutettavuus 20 C/10 mm EN 1109 Täytti vaatimuksen Vanhenemisenkestävyys Vetolujuus vanhennuksen jälkeen Murtovenymä vanhennuksen jälkeen Vesitiiviys vanhennuksen jälkeen N/50 mm % EN :2004 EN EN EN 1928 ja EN kohta , Luokka W1 15. Muu aineisto 15.1 Asennusohjeet.

7 VTT SERTIFIKAATTI NRO VTT C , Myöntämispäivä SERTIFIKAATIN VOIMASSAOLO 16. Sertifikaatin voimassaoloaika Tämä sertifikaatti on voimassa enintään viisi vuotta myöntämispäivästä. 17. Voimassaolon ehdot Sertifikaatti on voimassa sillä edellytyksellä, että tuotetta ei oleellisesti muuteta ja että valmistajalla on voimassaoleva laadunvalvontasopimus. Luettelo voimassaolevista sertifikaateista on saatavissa VTT:sta. 18. Muut ehdot Tässä sertifikaatissa esitetyt viittaukset Rakentamismääräyskokoelman julkaisuihin ja standardeihin koskevat näitä siinä muodossa, kuin ne olivat voimassa sertifikaatin päivittämispäivänä. Tässä sertifikaatissa esitetyt suositukset tuotteen turvallisesta käytöstä ovat vähimmäisvaatimuksia, joita on noudatettava tuotetta käytettäessä. Sertifikaatti ei kumoa laissa ja asetuksissa esitettyjä nykyisiä tai tulevia vaatimuksia. Sen lisäksi, mitä tässä sertifikaatissa on esitetty, noudatetaan suunnittelussa, valmistuksessa ja käytössä yleistä hyvää rakentamistapaa. Tuotteen laadusta ja jatkuvasta laadunvalvonnasta vastaa valmistaja. VTT ei tämän sertifikaatin myöntäessään sitoudu minkäänlaiseen vahingonkorvausvastuuseen henkilötai muusta vahingosta, mikä sertifikaatin mukaista tuotetta käytettäessä välittömästi tai epäsuorasti mahdollisesti aiheutuu. VTT:n käsityksen mukaan Tyvek Pro 2508 B aluskate soveltuu tässä sertifikaatissa esitetyllä tavalla rakennuskäyttöön. Tämä päivitetty sertifikaatti nro VTT C on edellä olevan mukaisesti myönnetty DuPont s.a.r.l:lle VTT:n puolesta Liisa Rautiainen Arviointipäällikkö Lina Markelin Rantala Tutkija VTT VALTION TEKNILLINEN TUTKIMUSKESKUS Lämpömiehenkuja 2, Espoo PL 1000, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y tunnus

Luettelo voimassaolevista sertifikaateista on saatavissa VTT:sta. 18.
