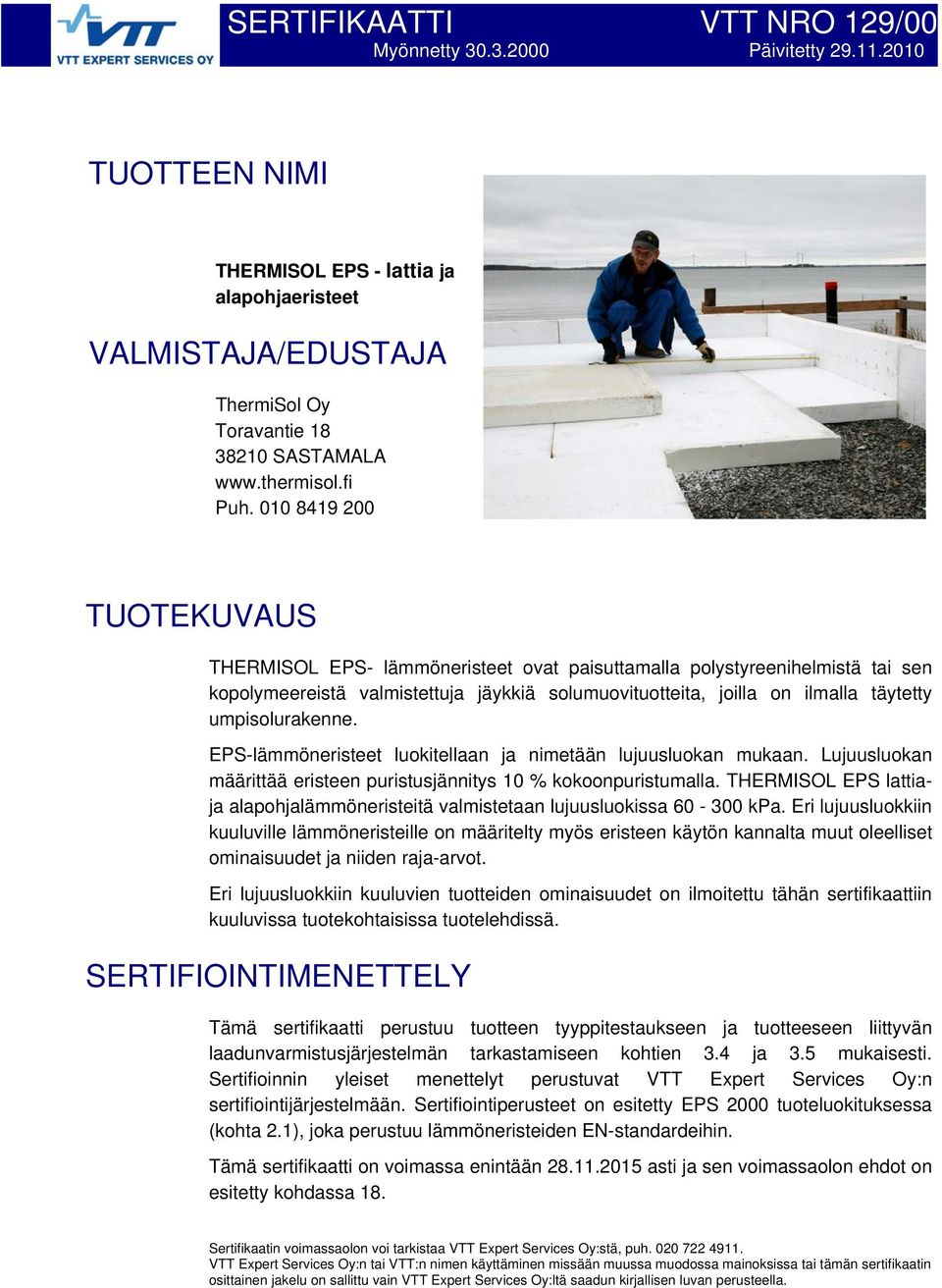

1 SERTIFIKAATTI VTT NRO 129/00 Myönnetty Päivitetty TUOTTEEN NIMI THERMISOL EPS - lattia ja alapohjaeristeet VALMISTAJA/EDUSTAJA ThermiSol Oy Toravantie SASTAMALA Puh TUOTEKUVAUS THERMISOL EPS- lämmöneristeet ovat paisuttamalla polystyreenihelmistä tai sen kopolymeereistä valmistettuja jäykkiä solumuovituotteita, joilla on ilmalla täytetty umpisolurakenne. EPS-lämmöneristeet luokitellaan ja nimetään lujuusluokan mukaan. Lujuusluokan määrittää eristeen puristusjännitys 10 % kokoonpuristumalla. THERMISOL EPS lattiaja alapohjalämmöneristeitä valmistetaan lujuusluokissa kpa. Eri lujuusluokkiin kuuluville lämmöneristeille on määritelty myös eristeen käytön kannalta muut oleelliset ominaisuudet ja niiden raja-arvot. Eri lujuusluokkiin kuuluvien tuotteiden ominaisuudet on ilmoitettu tähän sertifikaattiin kuuluvissa tuotekohtaisissa tuotelehdissä. SERTIFIOINTIMENETTELY Tämä sertifikaatti perustuu tuotteen tyyppitestaukseen ja tuotteeseen liittyvän laadunvarmistusjärjestelmän tarkastamiseen kohtien 3.4 ja 3.5 mukaisesti. Sertifioinnin yleiset menettelyt perustuvat VTT Expert Services Oy:n sertifiointijärjestelmään. Sertifiointiperusteet on esitetty EPS 2000 tuoteluokituksessa (kohta 2.1), joka perustuu lämmöneristeiden EN-standardeihin. Tämä sertifikaatti on voimassa enintään asti ja sen voimassaolon ehdot on esitetty kohdassa 18. Sertifikaatin voimassaolon voi tarkistaa VTT Expert Services Oy:stä, puh VTT Expert Services Oy:n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän sertifikaatin osittainen jakelu on sallittu vain VTT Expert Services Oy:ltä saadun kirjallisen luvan perusteella.

2 VTT SERTIFIKAATTI NRO 129/00 Myönnetty Päivitetty SISÄLLYSLUETTELO 2. Eurooppalaiset tuotevaatimusstandardit 3 3. Muut ohjeet ja standardit 3 4. Tuotekuvaus, merkintä ja laadunvalvonta 3 5. Toimittaminen ja varastointi kohteessa 4 6. Yleistä 4 7. Lujuus 4 8. Kosteustekniset ominaisuudet 5 9. Paloturvallisuus Lämmöneristävyys Akustiset ominaisuudet Kestävyys Ympäristönäkökohdat Valmistajan ohjeet Kokeelliset tutkimukset Muu aineisto Sertifikaatin voimassaoloaika Voimassaolon ehdot Muut ehdot 8

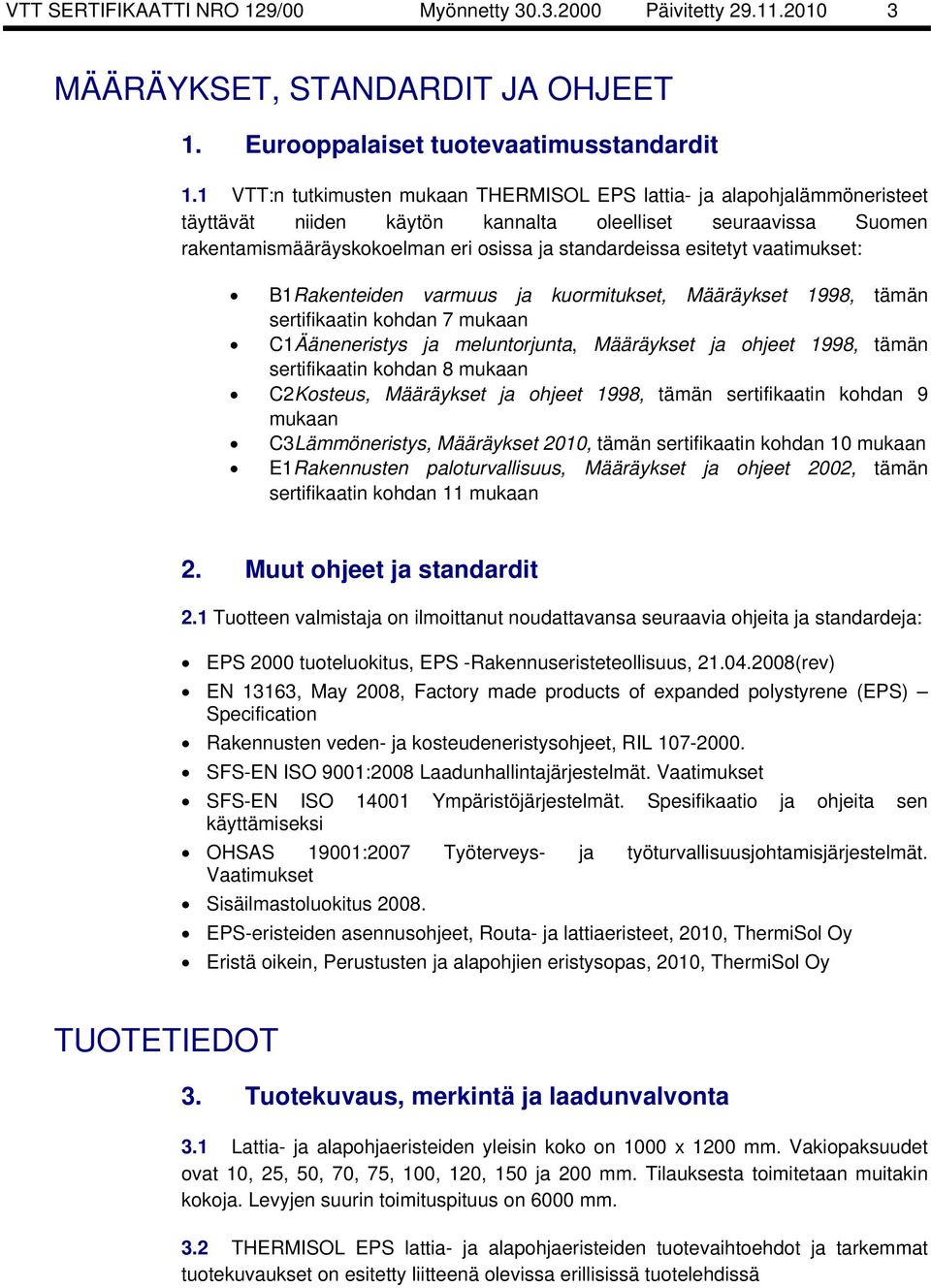

3 VTT SERTIFIKAATTI NRO 129/00 Myönnetty Päivitetty MÄÄRÄYKSET, STANDARDIT JA OHJEET 1. Eurooppalaiset tuotevaatimusstandardit 1.1 VTT:n tutkimusten mukaan THERMISOL EPS lattia- ja alapohjalämmöneristeet täyttävät niiden käytön kannalta oleelliset seuraavissa Suomen rakentamismääräyskokoelman eri osissa ja standardeissa esitetyt vaatimukset: B1 Rakenteiden varmuus ja kuormitukset, Määräykset 1998, tämän sertifikaatin kohdan 7 mukaan C1 Ääneneristys ja meluntorjunta, Määräykset ja ohjeet 1998, tämän sertifikaatin kohdan 8 mukaan C2 Kosteus, Määräykset ja ohjeet 1998, tämän sertifikaatin kohdan 9 mukaan C3 Lämmöneristys, Määräykset 2010, tämän sertifikaatin kohdan 10 mukaan E1 Rakennusten paloturvallisuus, Määräykset ja ohjeet 2002, tämän sertifikaatin kohdan 11 mukaan 2. Muut ohjeet ja standardit 2.1 Tuotteen valmistaja on ilmoittanut noudattavansa seuraavia ohjeita ja standardeja: EPS 2000 tuoteluokitus, EPS -Rakennuseristeteollisuus, (rev) EN 13163, May 2008, Factory made products of expanded polystyrene (EPS) Specification Rakennusten veden- ja kosteudeneristysohjeet, RIL SFS-EN ISO 9001:2008 Laadunhallintajärjestelmät. Vaatimukset SFS-EN ISO Ympäristöjärjestelmät. Spesifikaatio ja ohjeita sen käyttämiseksi OHSAS 19001:2007 Työterveys- ja työturvallisuusjohtamisjärjestelmät. Vaatimukset Sisäilmastoluokitus EPS-eristeiden asennusohjeet, Routa- ja lattiaeristeet, 2010, ThermiSol Oy Eristä oikein, Perustusten ja alapohjien eristysopas, 2010, ThermiSol Oy TUOTETIEDOT 3. Tuotekuvaus, merkintä ja laadunvalvonta 3.1 Lattia- ja alapohjaeristeiden yleisin koko on 1000 x 1200 mm. Vakiopaksuudet ovat 10, 25, 50, 70, 75, 100, 120, 150 ja 200 mm. Tilauksesta toimitetaan muitakin kokoja. Levyjen suurin toimituspituus on 6000 mm. 3.2 THERMISOL EPS lattia- ja alapohjaeristeiden tuotevaihtoehdot ja tarkemmat tuotekuvaukset on esitetty liitteenä olevissa erillisissä tuotelehdissä

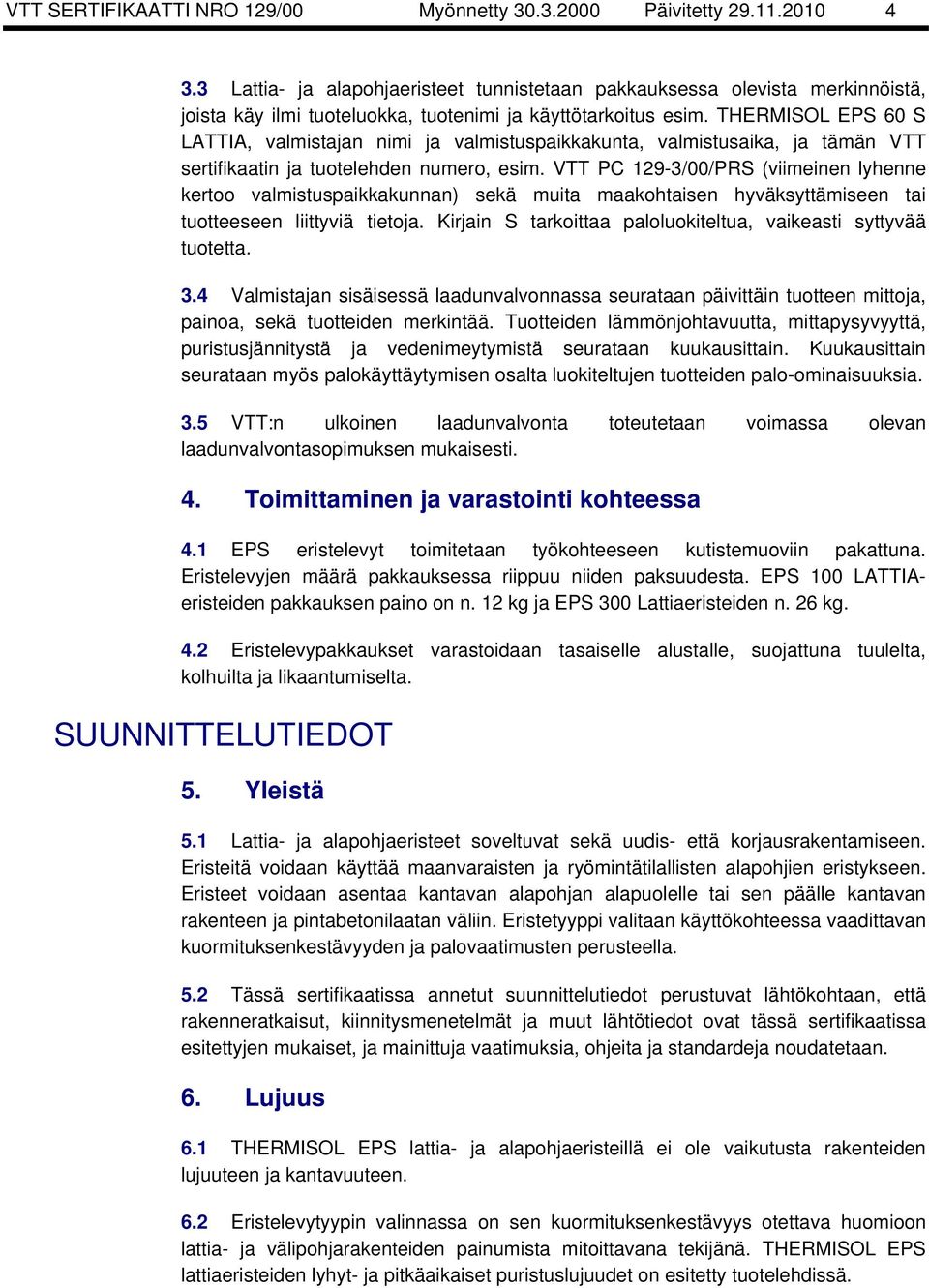

4 VTT SERTIFIKAATTI NRO 129/00 Myönnetty Päivitetty Lattia- ja alapohjaeristeet tunnistetaan pakkauksessa olevista merkinnöistä, joista käy ilmi tuoteluokka, tuotenimi ja käyttötarkoitus esim. THERMISOL EPS 60 S LATTIA, valmistajan nimi ja valmistuspaikkakunta, valmistusaika, ja tämän VTT sertifikaatin ja tuotelehden numero, esim. VTT PC 129-3/00/PRS (viimeinen lyhenne kertoo valmistuspaikkakunnan) sekä muita maakohtaisen hyväksyttämiseen tai tuotteeseen liittyviä tietoja. Kirjain S tarkoittaa paloluokiteltua, vaikeasti syttyvää tuotetta. 3.4 Valmistajan sisäisessä laadunvalvonnassa seurataan päivittäin tuotteen mittoja, painoa, sekä tuotteiden merkintää. Tuotteiden lämmönjohtavuutta, mittapysyvyyttä, puristusjännitystä ja vedenimeytymistä seurataan kuukausittain. Kuukausittain seurataan myös palokäyttäytymisen osalta luokiteltujen tuotteiden palo-ominaisuuksia. 3.5 VTT:n ulkoinen laadunvalvonta toteutetaan voimassa olevan laadunvalvontasopimuksen mukaisesti. 4. Toimittaminen ja varastointi kohteessa 4.1 EPS eristelevyt toimitetaan työkohteeseen kutistemuoviin pakattuna. Eristelevyjen määrä pakkauksessa riippuu niiden paksuudesta. EPS 100 LATTIAeristeiden pakkauksen paino on n. 12 kg ja EPS 300 Lattiaeristeiden n. 26 kg. 4.2 Eristelevypakkaukset varastoidaan tasaiselle alustalle, suojattuna tuulelta, kolhuilta ja likaantumiselta. SUUNNITTELUTIEDOT 5. Yleistä 5.1 Lattia- ja alapohjaeristeet soveltuvat sekä uudis- että korjausrakentamiseen. Eristeitä voidaan käyttää maanvaraisten ja ryömintätilallisten alapohjien eristykseen. Eristeet voidaan asentaa kantavan alapohjan alapuolelle tai sen päälle kantavan rakenteen ja pintabetonilaatan väliin. Eristetyyppi valitaan käyttökohteessa vaadittavan kuormituksenkestävyyden ja palovaatimusten perusteella. 5.2 Tässä sertifikaatissa annetut suunnittelutiedot perustuvat lähtökohtaan, että rakenneratkaisut, kiinnitysmenetelmät ja muut lähtötiedot ovat tässä sertifikaatissa esitettyjen mukaiset, ja mainittuja vaatimuksia, ohjeita ja standardeja noudatetaan. 6. Lujuus 6.1 THERMISOL EPS lattia- ja alapohjaeristeillä ei ole vaikutusta rakenteiden lujuuteen ja kantavuuteen. 6.2 Eristelevytyypin valinnassa on sen kuormituksenkestävyys otettava huomioon lattia- ja välipohjarakenteiden painumista mitoittavana tekijänä. THERMISOL EPS lattiaeristeiden lyhyt- ja pitkäaikaiset puristuslujuudet on esitetty tuotelehdissä.

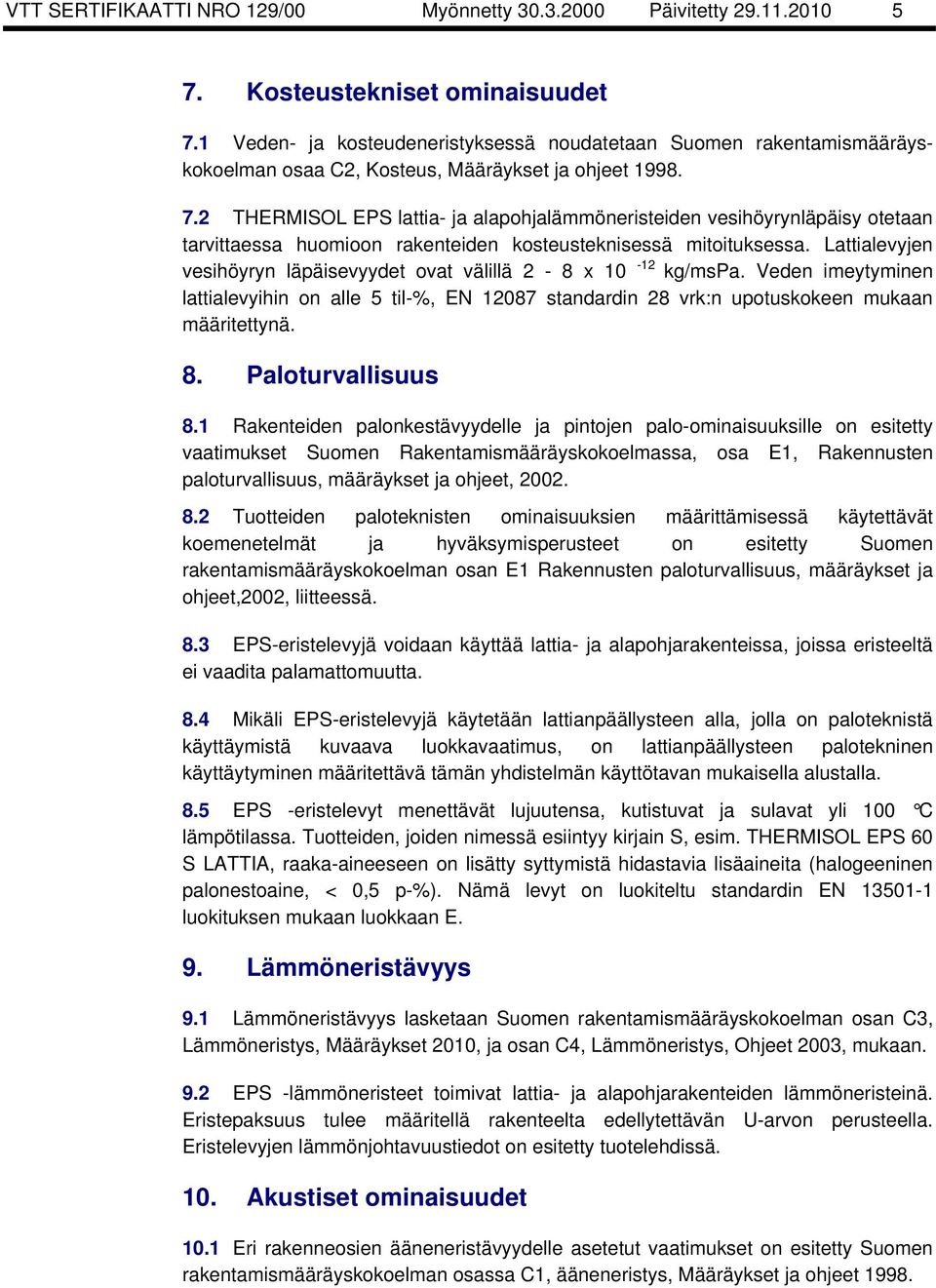

5 VTT SERTIFIKAATTI NRO 129/00 Myönnetty Päivitetty Kosteustekniset ominaisuudet 7.1 Veden- ja kosteudeneristyksessä noudatetaan Suomen rakentamismääräyskokoelman osaa C2, Kosteus, Määräykset ja ohjeet THERMISOL EPS lattia- ja alapohjalämmöneristeiden vesihöyrynläpäisy otetaan tarvittaessa huomioon rakenteiden kosteusteknisessä mitoituksessa. Lattialevyjen vesihöyryn läpäisevyydet ovat välillä 2-8 x kg/mspa. Veden imeytyminen lattialevyihin on alle 5 til-%, EN standardin 28 vrk:n upotuskokeen mukaan määritettynä. 8. Paloturvallisuus 8.1 Rakenteiden palonkestävyydelle ja pintojen palo-ominaisuuksille on esitetty vaatimukset Suomen Rakentamismääräyskokoelmassa, osa E1, Rakennusten paloturvallisuus, määräykset ja ohjeet, Tuotteiden paloteknisten ominaisuuksien määrittämisessä käytettävät koemenetelmät ja hyväksymisperusteet on esitetty Suomen rakentamismääräyskokoelman osan E1 Rakennusten paloturvallisuus, määräykset ja ohjeet,2002, liitteessä. 8.3 EPS-eristelevyjä voidaan käyttää lattia- ja alapohjarakenteissa, joissa eristeeltä ei vaadita palamattomuutta. 8.4 Mikäli EPS-eristelevyjä käytetään lattianpäällysteen alla, jolla on paloteknistä käyttäymistä kuvaava luokkavaatimus, on lattianpäällysteen palotekninen käyttäytyminen määritettävä tämän yhdistelmän käyttötavan mukaisella alustalla. 8.5 EPS -eristelevyt menettävät lujuutensa, kutistuvat ja sulavat yli 100 C lämpötilassa. Tuotteiden, joiden nimessä esiintyy kirjain S, esim. THERMISOL EPS 60 S LATTIA, raaka-aineeseen on lisätty syttymistä hidastavia lisäaineita (halogeeninen palonestoaine, < 0,5 p-%). Nämä levyt on luokiteltu standardin EN luokituksen mukaan luokkaan E. 9. Lämmöneristävyys 9.1 Lämmöneristävyys lasketaan Suomen rakentamismääräyskokoelman osan C3, Lämmöneristys, Määräykset 2010, ja osan C4, Lämmöneristys, Ohjeet 2003, mukaan. 9.2 EPS -lämmöneristeet toimivat lattia- ja alapohjarakenteiden lämmöneristeinä. Eristepaksuus tulee määritellä rakenteelta edellytettävän U-arvon perusteella. Eristelevyjen lämmönjohtavuustiedot on esitetty tuotelehdissä. 10. Akustiset ominaisuudet 10.1 Eri rakenneosien ääneneristävyydelle asetetut vaatimukset on esitetty Suomen rakentamismääräyskokoelman osassa C1, ääneneristys, Määräykset ja ohjeet 1998.

6 VTT SERTIFIKAATTI NRO 129/00 Myönnetty Päivitetty Maanvaraisen betonilattian tai alapohjan alapuolisella lämmöneristyksellä ei ole vaikutusta lattiarakenteiden ääneneristysominaisuuksiin Kun lämmöneriste on asennettuna kantavan betonilaatan päälle ja pintalaatan asennus toteutetaan kohdan 6.5 mukaan rakenteen ääneneristävyys voi parantua. Askelääneneristyksen taso tulee selvittää tapauskohtaisesti. 11. Kestävyys 11.1 Paisutettu solupolystyreeni on stabiilia kestomuovia. Tuotteen arvioitu kestoikä on vähintään 50 vuotta Tuotteessa ei ole sienille, bakteereille tai eliöille suotuisia ravinteita, eikä se hajoa biologisesti. 12. Ympäristönäkökohdat 12.1 Tuotteessa ei ole terveyteen haitallisesti vaikuttavia ainesosia. Asennettaessa tuote ei pölyä, eikä siten tarvita erityisiä suojaimia. EPS eristeet ovat 100 prosenttisesti kierrätettävissä Rakennustietosäätiö on luokitellut THERMISOL EPS eristeet rakennusmateriaalien päästöluokkaan M1. ASENNUS- JA KÄYTTÖOHJEET 13. Valmistajan ohjeet 13.1 Asennuksessa noudatetaan valmistajan ohjeita. Erityisesti on huolehdittava siitä, että levyt asennetaan huolellisesti kiinni toisiinsa, eivätkä useampana kerroksena asennettavien levyjen saumat ole päällekkäin THERMISOL EPS lattia- ja alapohjaeristeet asennetaan tiiviisti toisiaan vasten. Levyjä voidaan käsitellä tavanomaisilla leikkuuvälineillä. Levyt asennetaan rakenteesta riippuen tasatun ja puhdistetun massiivibetonilaatan tai ontelolaatan päälle, maanvaraisissa rakenteissa tasatun ja jyrätyn sekä kapillaarikatkovaatimukset täyttävän maa-aineksen päälle. Levyjä voidaan käyttää myös sokkelieristykseen. Ryömintätilalla varustetuissa rakenteissa eriste voidaan myös kiinnittää liimaamalla tai mekaanisesti tasatun ja puhdistetun betonilaatan alapintaan. Liimakiinnitystä käytetään myös elementtitehtailla Eristelevyjen asennus tehdään kantavan laatan tai täytemaan päälle yhtenä tai useampana kerroksena. Levyjen saumat eivät saa olla kohdakkain. Levyjen päälle asennetaan suodatinkangas, joka nostetaan seinille mm. Tämä estää pintabetonin tai tasoitekerroksen ainesosien valumisen levytyksen saumoihin.

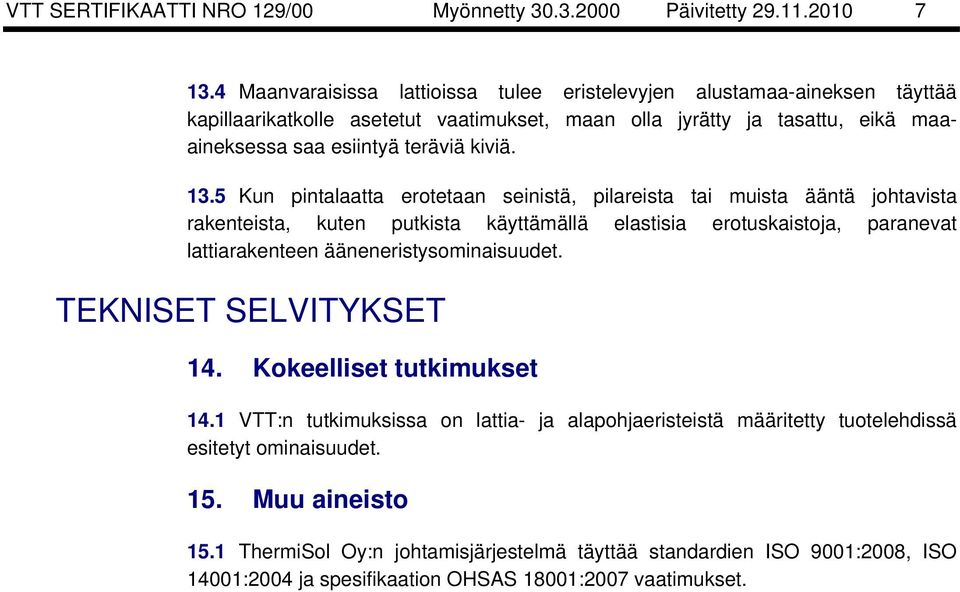

7 VTT SERTIFIKAATTI NRO 129/00 Myönnetty Päivitetty Maanvaraisissa lattioissa tulee eristelevyjen alustamaa-aineksen täyttää kapillaarikatkolle asetetut vaatimukset, maan olla jyrätty ja tasattu, eikä maaaineksessa saa esiintyä teräviä kiviä Kun pintalaatta erotetaan seinistä, pilareista tai muista ääntä johtavista rakenteista, kuten putkista käyttämällä elastisia erotuskaistoja, paranevat lattiarakenteen ääneneristysominaisuudet. TEKNISET SELVITYKSET 14. Kokeelliset tutkimukset 14.1 VTT:n tutkimuksissa on lattia- ja alapohjaeristeistä määritetty tuotelehdissä esitetyt ominaisuudet. 15. Muu aineisto 15.1 ThermiSol Oy:n johtamisjärjestelmä täyttää standardien ISO 9001:2008, ISO 14001:2004 ja spesifikaation OHSAS 18001:2007 vaatimukset.

8 VTT SERTIFIKAATTI NRO 129/00 Myönnetty Päivitetty SERTIFIKAATIN VOIMASSAOLO 16. Sertifikaatin voimassaoloaika Tämä sertifikaatti on voimassa enintään asti. 17. Voimassaolon ehdot Sertifikaatti on voimassa sillä edellytyksellä, että tuotetta ei oleellisesti muuteta ja että valmistajalla on voimassaoleva sertifiointisopimus. Luettelo voimassaolevista sertifikaateista on saatavissa VTT Expert Services Oy:stä 18. Muut ehdot Tässä sertifikaatissa esitetyt viittaukset Rakentamismääräyskokoelman julkaisuihin ja standardeihin koskevat näitä siinä muodossa, kuin ne olivat voimassa sertifikaatin antopäivänä. Tässä sertifikaatissa esitetyt suositukset tuotteen turvallisesta käytöstä ovat vähimmäisvaatimuksia, joita on noudatettava tuotetta käytettäessä. Sertifikaatti ei kumoa laissa ja asetuksissa esitettyjä nykyisiä tai tulevia vaatimuksia. Sen lisäksi, mitä tässä sertifikaatissa on esitetty, noudatetaan suunnittelussa, valmistuksessa ja käytössä yleistä hyvää rakentamistapaa. Tuotteen laadusta ja jatkuvasta laadunvalvonnasta vastaa valmistaja. VTT Expert Services Oy ei tämän sertifikaatin myöntäessään sitoudu minkäänlaiseen vahingonkorvausvastuuseen henkilö- tai muusta vahingosta, mikä sertifikaatin mukaista tuotetta käytettäessä välittömästi tai epäsuorasti mahdollisesti aiheutuu. VTT Expert Services Oy:n käsityksen mukaan THERMISOL EPS lattia- ja alapohjaeristeet soveltuu tässä sertifikaatissa esitetyllä tavalla rakennuskäyttöön. Tämä päivitetty sertifikaatti nro 129/00 on edellä olevan mukaisesti myönnetty Thermisol Oy:lle VTT Expert Services Oy:n puolesta Lina Markelin-Rantala Pääarvioija Liisa Rautiainen Arviointipäällikkö VTT EXPERT SERVICES OY PL VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus
