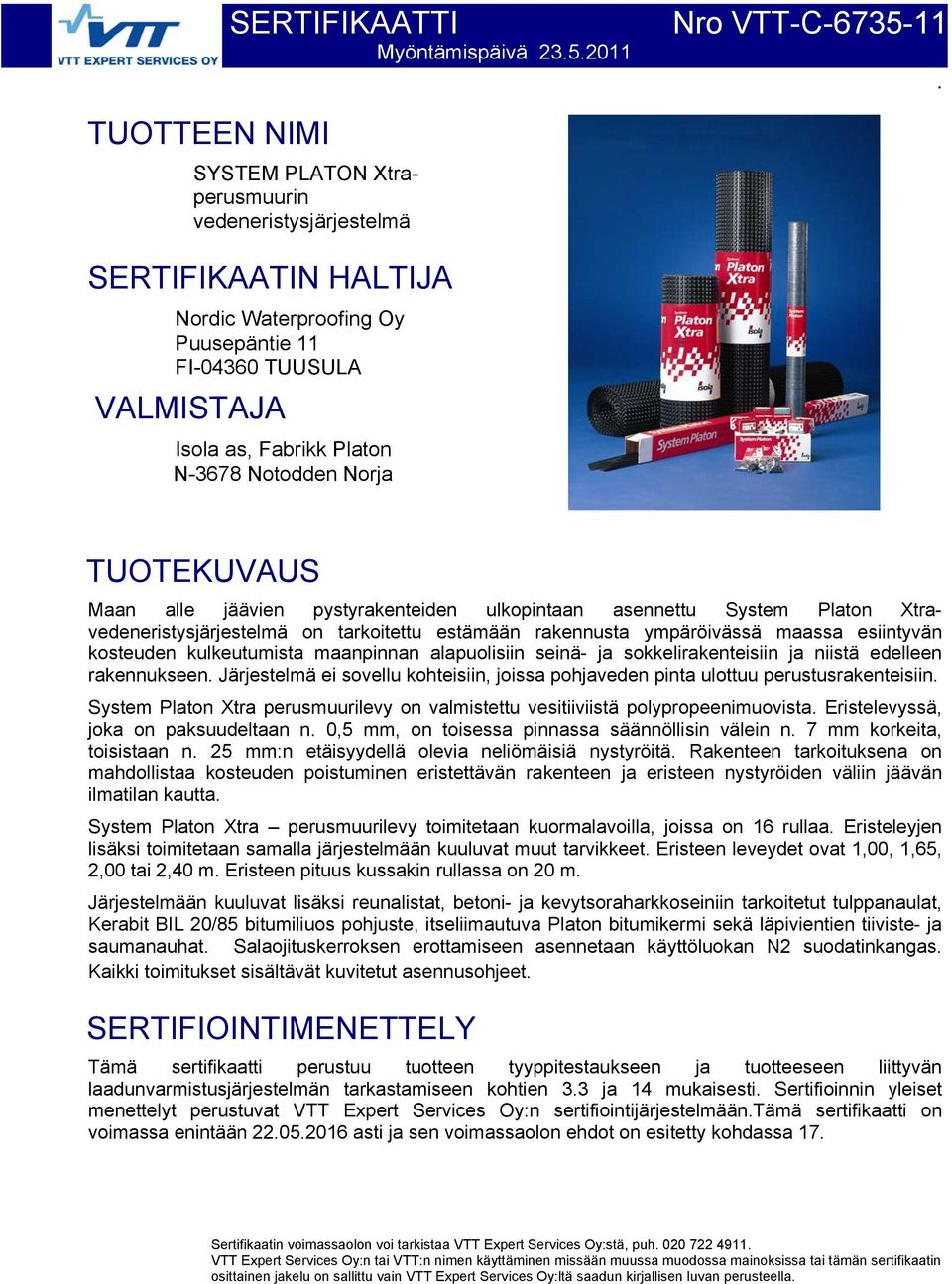

1 TUOTTEEN NIMI SERTIFIKAATTI Nro VTT-C Myöntämispäivä SYSTEM PLATON Xtraperusmuurin vedeneristysjärjestelmä SERTIFIKAATIN HALTIJA Nordic Waterproofing Oy Puusepäntie 11 FI TUUSULA VALMISTAJA Isola as, Fabrikk Platon N-3678 Notodden Norja TUOTEKUVAUS Maan alle jäävien pystyrakenteiden ulkopintaan asennettu System Platon Xtravedeneristysjärjestelmä on tarkoitettu estämään rakennusta ympäröivässä maassa esiintyvän kosteuden kulkeutumista maanpinnan alapuolisiin seinä- ja sokkelirakenteisiin ja niistä edelleen rakennukseen. Järjestelmä ei sovellu kohteisiin, joissa pohjaveden pinta ulottuu perustusrakenteisiin. System Platon Xtra perusmuurilevy on valmistettu vesitiiviistä polypropeenimuovista. Eristelevyssä, joka on paksuudeltaan n. 0,5 mm, on toisessa pinnassa säännöllisin välein n. 7 mm korkeita, toisistaan n. 25 mm:n etäisyydellä olevia neliömäisiä nystyröitä. Rakenteen tarkoituksena on mahdollistaa kosteuden poistuminen eristettävän rakenteen ja eristeen nystyröiden väliin jäävän ilmatilan kautta. System Platon Xtra perusmuurilevy toimitetaan kuormalavoilla, joissa on 16 rullaa. Eristeleyjen lisäksi toimitetaan samalla järjestelmään kuuluvat muut tarvikkeet. Eristeen leveydet ovat 1,00, 1,65, 2,00 tai 2,40 m. Eristeen pituus kussakin rullassa on 20 m. Järjestelmään kuuluvat lisäksi reunalistat, betoni- ja kevytsoraharkkoseiniin tarkoitetut tulppanaulat, Kerabit BIL 20/85 bitumiliuos pohjuste, itseliimautuva Platon bitumikermi sekä läpivientien tiiviste- ja saumanauhat. Salaojituskerroksen erottamiseen asennetaan käyttöluokan N2 suodatinkangas. Kaikki toimitukset sisältävät kuvitetut asennusohjeet. SERTIFIOINTIMENETTELY Tämä sertifikaatti perustuu tuotteen tyyppitestaukseen ja tuotteeseen liittyvän laadunvarmistusjärjestelmän tarkastamiseen kohtien 3.3 ja 14 mukaisesti. Sertifioinnin yleiset menettelyt perustuvat VTT Expert Services Oy:n sertifiointijärjestelmään.tämä sertifikaatti on voimassa enintään asti ja sen voimassaolon ehdot on esitetty kohdassa 17. Sertifikaatin voimassaolon voi tarkistaa VTT Expert Services Oy:stä, puh VTT Expert Services Oy:n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän sertifikaatin osittainen jakelu on sallittu vain VTT Expert Services Oy:ltä saadun kirjallisen luvan perusteella.

2 VTT SERTIFIKAATTI NRO VTT-C Myöntämispäivä SISÄLLYSLUETTELO 1. Määräykset ja tuotevaatimusstandardit 3 2. Muut ohjeet ja standardit 3 3. Tuotekuvaus, merkintä ja laadunvalvonta 3 4. Toimittaminen ja varastointi kohteessa 4 5. Yleistä 4 6. Asennus 4 7. Lujuus 5 8. Ääneneristävyys 5 9. Kosteustekniset ominaisuudet Lämmöneristävyys Paloturvallisuus Kestävyys Valmistajan ohjeet Kokeelliset tutkimukset Muu aineisto Sertifikaatin voimassaoloaika Voimassaolon ehdot Muut ehdot 8

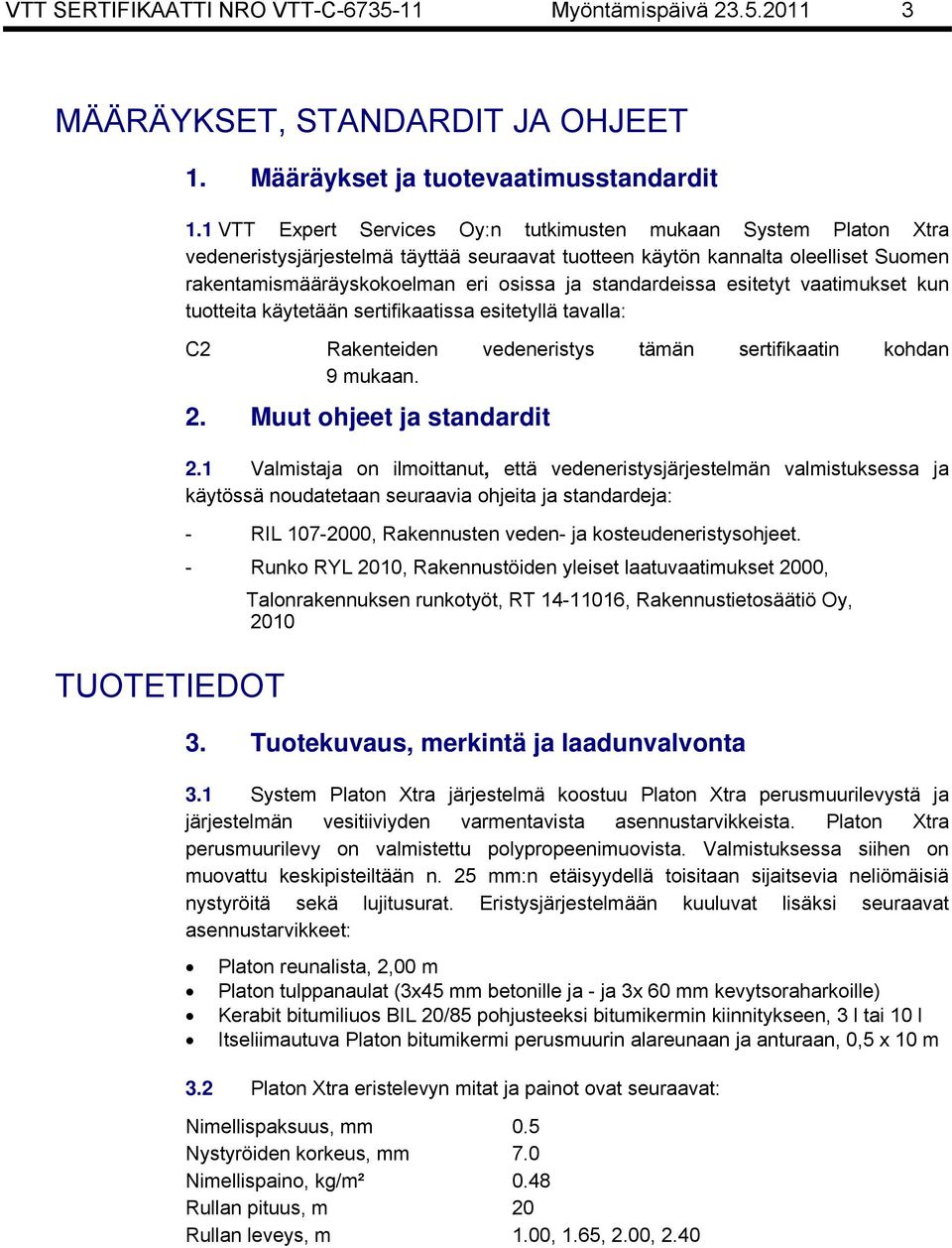

3 VTT SERTIFIKAATTI NRO VTT-C Myöntämispäivä MÄÄRÄYKSET, STANDARDIT JA OHJEET TUOTETIEDOT 1. Määräykset ja tuotevaatimusstandardit 1.1 VTT Expert Services Oy:n tutkimusten mukaan System Platon Xtra vedeneristysjärjestelmä täyttää seuraavat tuotteen käytön kannalta oleelliset Suomen rakentamismääräyskokoelman eri osissa ja standardeissa esitetyt vaatimukset kun tuotteita käytetään sertifikaatissa esitetyllä tavalla: C2 Rakenteiden vedeneristys tämän sertifikaatin kohdan 9 mukaan. 2. Muut ohjeet ja standardit 2.1 Valmistaja on ilmoittanut, että vedeneristysjärjestelmän valmistuksessa ja käytössä noudatetaan seuraavia ohjeita ja standardeja: - RIL , Rakennusten veden- ja kosteudeneristysohjeet. - Runko RYL 2010, Rakennustöiden yleiset laatuvaatimukset 2000, Talonrakennuksen runkotyöt, RT , Rakennustietosäätiö Oy, Tuotekuvaus, merkintä ja laadunvalvonta 3.1 System Platon Xtra järjestelmä koostuu Platon Xtra perusmuurilevystä ja järjestelmän vesitiiviyden varmentavista asennustarvikkeista. Platon Xtra perusmuurilevy on valmistettu polypropeenimuovista. Valmistuksessa siihen on muovattu keskipisteiltään n. 25 mm:n etäisyydellä toisitaan sijaitsevia neliömäisiä nystyröitä sekä lujitusurat. Eristysjärjestelmään kuuluvat lisäksi seuraavat asennustarvikkeet: Platon reunalista, 2,00 m Platon tulppanaulat (3x45 mm betonille ja - ja 3x 60 mm kevytsoraharkoille) Kerabit bitumiliuos BIL 20/85 pohjusteeksi bitumikermin kiinnitykseen, 3 l tai 10 l Itseliimautuva Platon bitumikermi perusmuurin alareunaan ja anturaan, 0,5 x 10 m 3.2 Platon Xtra eristelevyn mitat ja painot ovat seuraavat: Nimellispaksuus, mm Nystyröiden korkeus, mm Nimellispaino, kg/m² Rullan pituus, m Rullan leveys, m , 1.65, 2.00, 2.40

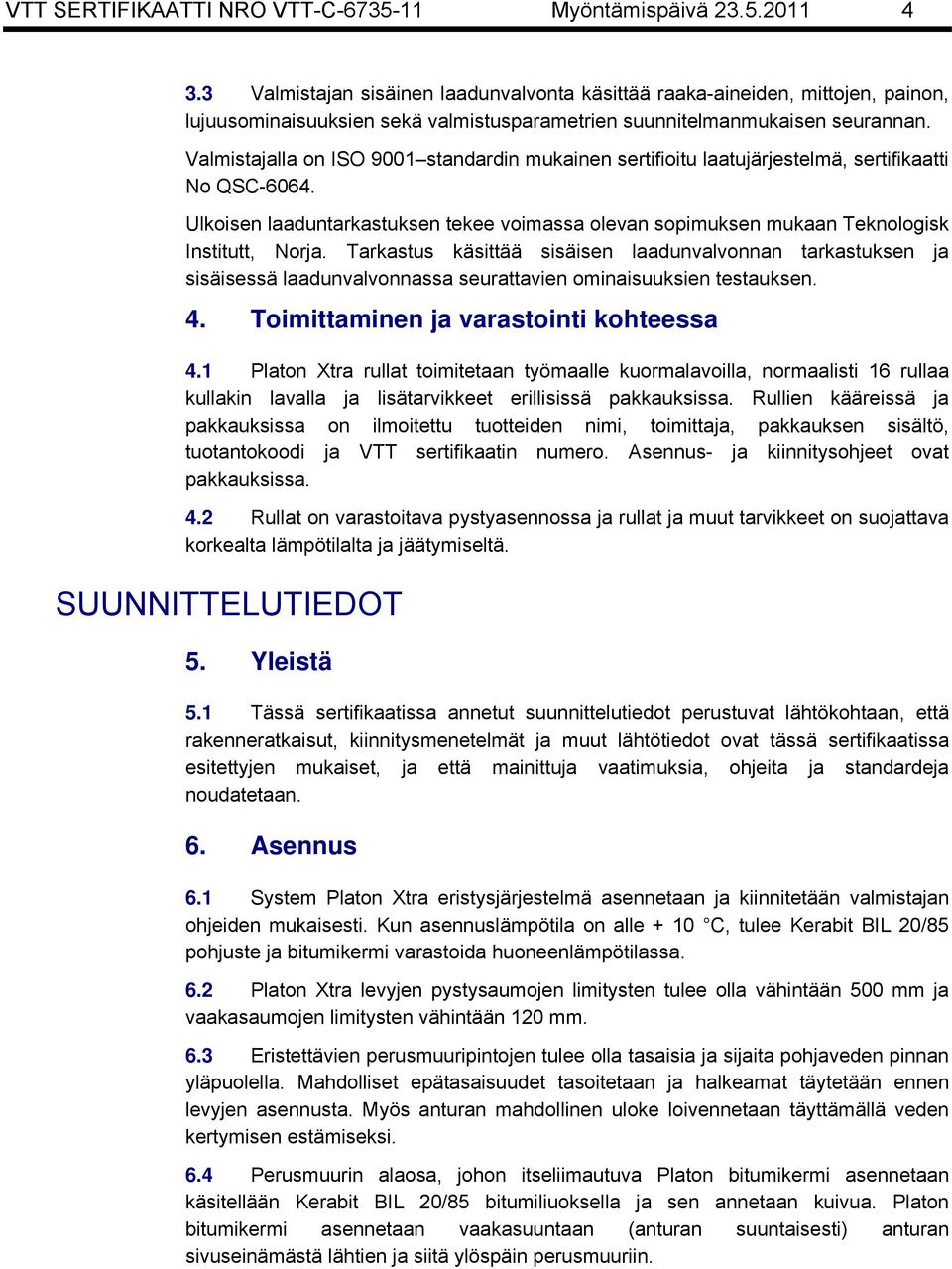

4 VTT SERTIFIKAATTI NRO VTT-C Myöntämispäivä Valmistajan sisäinen laadunvalvonta käsittää raaka-aineiden, mittojen, painon, lujuusominaisuuksien sekä valmistusparametrien suunnitelmanmukaisen seurannan. Valmistajalla on ISO 9001 standardin mukainen sertifioitu laatujärjestelmä, sertifikaatti No QSC Ulkoisen laaduntarkastuksen tekee voimassa olevan sopimuksen mukaan Teknologisk Institutt, Norja. Tarkastus käsittää sisäisen laadunvalvonnan tarkastuksen ja sisäisessä laadunvalvonnassa seurattavien ominaisuuksien testauksen. 4. Toimittaminen ja varastointi kohteessa 4.1 Platon Xtra rullat toimitetaan työmaalle kuormalavoilla, normaalisti 16 rullaa kullakin lavalla ja lisätarvikkeet erillisissä pakkauksissa. Rullien kääreissä ja pakkauksissa on ilmoitettu tuotteiden nimi, toimittaja, pakkauksen sisältö, tuotantokoodi ja VTT sertifikaatin numero. Asennus- ja kiinnitysohjeet ovat pakkauksissa. 4.2 Rullat on varastoitava pystyasennossa ja rullat ja muut tarvikkeet on suojattava korkealta lämpötilalta ja jäätymiseltä. SUUNNITTELUTIEDOT 5. Yleistä 5.1 Tässä sertifikaatissa annetut suunnittelutiedot perustuvat lähtökohtaan, että rakenneratkaisut, kiinnitysmenetelmät ja muut lähtötiedot ovat tässä sertifikaatissa esitettyjen mukaiset, ja että mainittuja vaatimuksia, ohjeita ja standardeja noudatetaan. 6. Asennus 6.1 System Platon Xtra eristysjärjestelmä asennetaan ja kiinnitetään valmistajan ohjeiden mukaisesti. Kun asennuslämpötila on alle + 10 C, tulee Kerabit BIL 20/85 pohjuste ja bitumikermi varastoida huoneenlämpötilassa. 6.2 Platon Xtra levyjen pystysaumojen limitysten tulee olla vähintään 500 mm ja vaakasaumojen limitysten vähintään 120 mm. 6.3 Eristettävien perusmuuripintojen tulee olla tasaisia ja sijaita pohjaveden pinnan yläpuolella. Mahdolliset epätasaisuudet tasoitetaan ja halkeamat täytetään ennen levyjen asennusta. Myös anturan mahdollinen uloke loivennetaan täyttämällä veden kertymisen estämiseksi. 6.4 Perusmuurin alaosa, johon itseliimautuva Platon bitumikermi asennetaan käsitellään Kerabit BIL 20/85 bitumiliuoksella ja sen annetaan kuivua. Platon bitumikermi asennetaan vaakasuuntaan (anturan suuntaisesti) anturan sivuseinämästä lähtien ja siitä ylöspäin perusmuuriin.

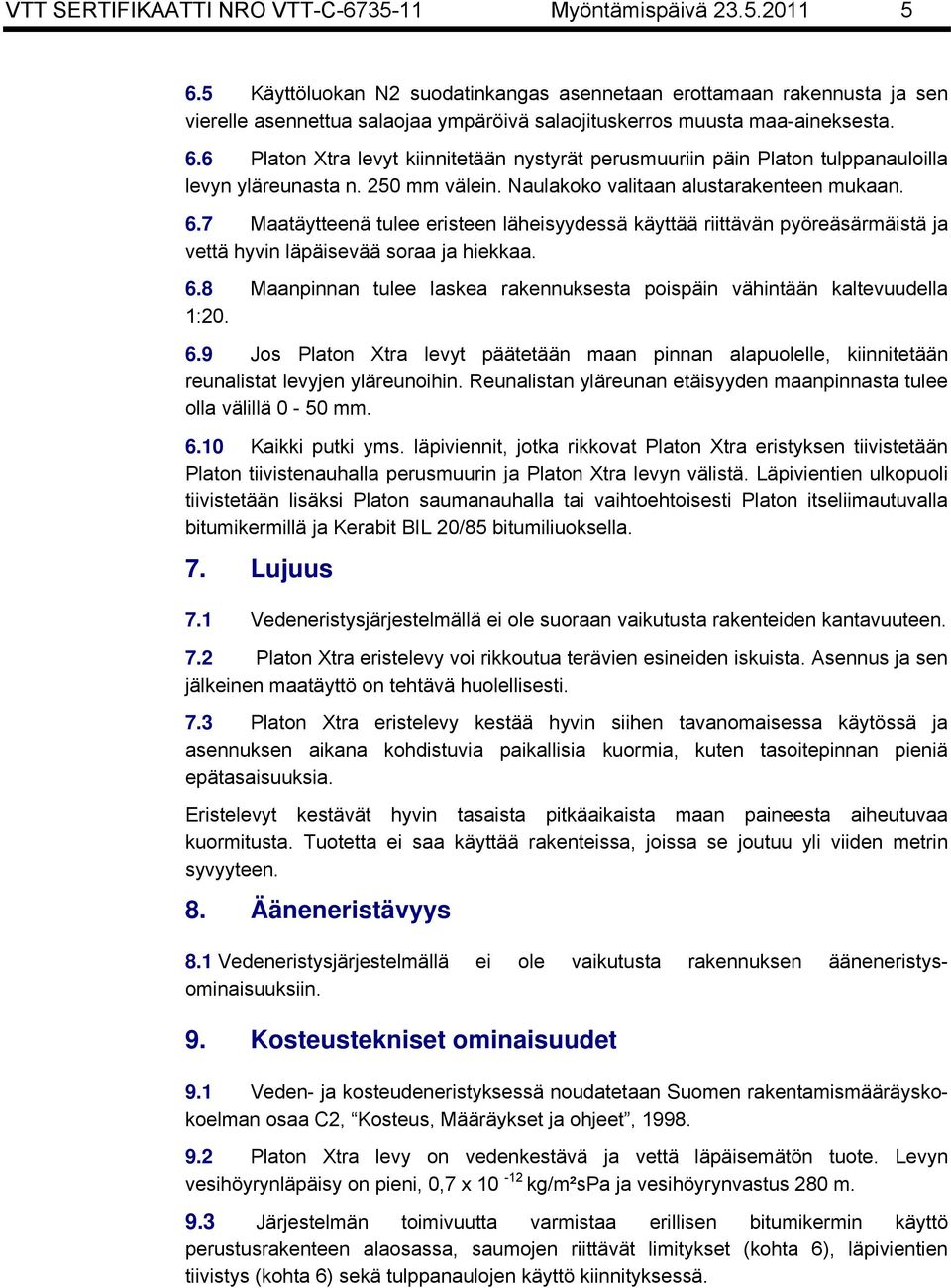

5 VTT SERTIFIKAATTI NRO VTT-C Myöntämispäivä Käyttöluokan N2 suodatinkangas asennetaan erottamaan rakennusta ja sen vierelle asennettua salaojaa ympäröivä salaojituskerros muusta maa-aineksesta. 6.6 Platon Xtra levyt kiinnitetään nystyrät perusmuuriin päin Platon tulppanauloilla levyn yläreunasta n. 250 mm välein. Naulakoko valitaan alustarakenteen mukaan. 6.7 Maatäytteenä tulee eristeen läheisyydessä käyttää riittävän pyöreäsärmäistä ja vettä hyvin läpäisevää soraa ja hiekkaa. 6.8 Maanpinnan tulee laskea rakennuksesta poispäin vähintään kaltevuudella 1: Jos Platon Xtra levyt päätetään maan pinnan alapuolelle, kiinnitetään reunalistat levyjen yläreunoihin. Reunalistan yläreunan etäisyyden maanpinnasta tulee olla välillä 0-50 mm Kaikki putki yms. läpiviennit, jotka rikkovat Platon Xtra eristyksen tiivistetään Platon tiivistenauhalla perusmuurin ja Platon Xtra levyn välistä. Läpivientien ulkopuoli tiivistetään lisäksi Platon saumanauhalla tai vaihtoehtoisesti Platon itseliimautuvalla bitumikermillä ja Kerabit BIL 20/85 bitumiliuoksella. 7. Lujuus 7.1 Vedeneristysjärjestelmällä ei ole suoraan vaikutusta rakenteiden kantavuuteen. 7.2 Platon Xtra eristelevy voi rikkoutua terävien esineiden iskuista. Asennus ja sen jälkeinen maatäyttö on tehtävä huolellisesti. 7.3 Platon Xtra eristelevy kestää hyvin siihen tavanomaisessa käytössä ja asennuksen aikana kohdistuvia paikallisia kuormia, kuten tasoitepinnan pieniä epätasaisuuksia. Eristelevyt kestävät hyvin tasaista pitkäaikaista maan paineesta aiheutuvaa kuormitusta. Tuotetta ei saa käyttää rakenteissa, joissa se joutuu yli viiden metrin syvyyteen. 8. Ääneneristävyys 8.1 Vedeneristysjärjestelmällä ei ole vaikutusta rakennuksen ääneneristysominaisuuksiin. 9. Kosteustekniset ominaisuudet 9.1 Veden- ja kosteudeneristyksessä noudatetaan Suomen rakentamismääräyskokoelman osaa C2, Kosteus, Määräykset ja ohjeet, Platon Xtra levy on vedenkestävä ja vettä läpäisemätön tuote. Levyn vesihöyrynläpäisy on pieni, 0,7 x kg/m²spa ja vesihöyrynvastus 280 m. 9.3 Järjestelmän toimivuutta varmistaa erillisen bitumikermin käyttö perustusrakenteen alaosassa, saumojen riittävät limitykset (kohta 6), läpivientien tiivistys (kohta 6) sekä tulppanaulojen käyttö kiinnityksessä.

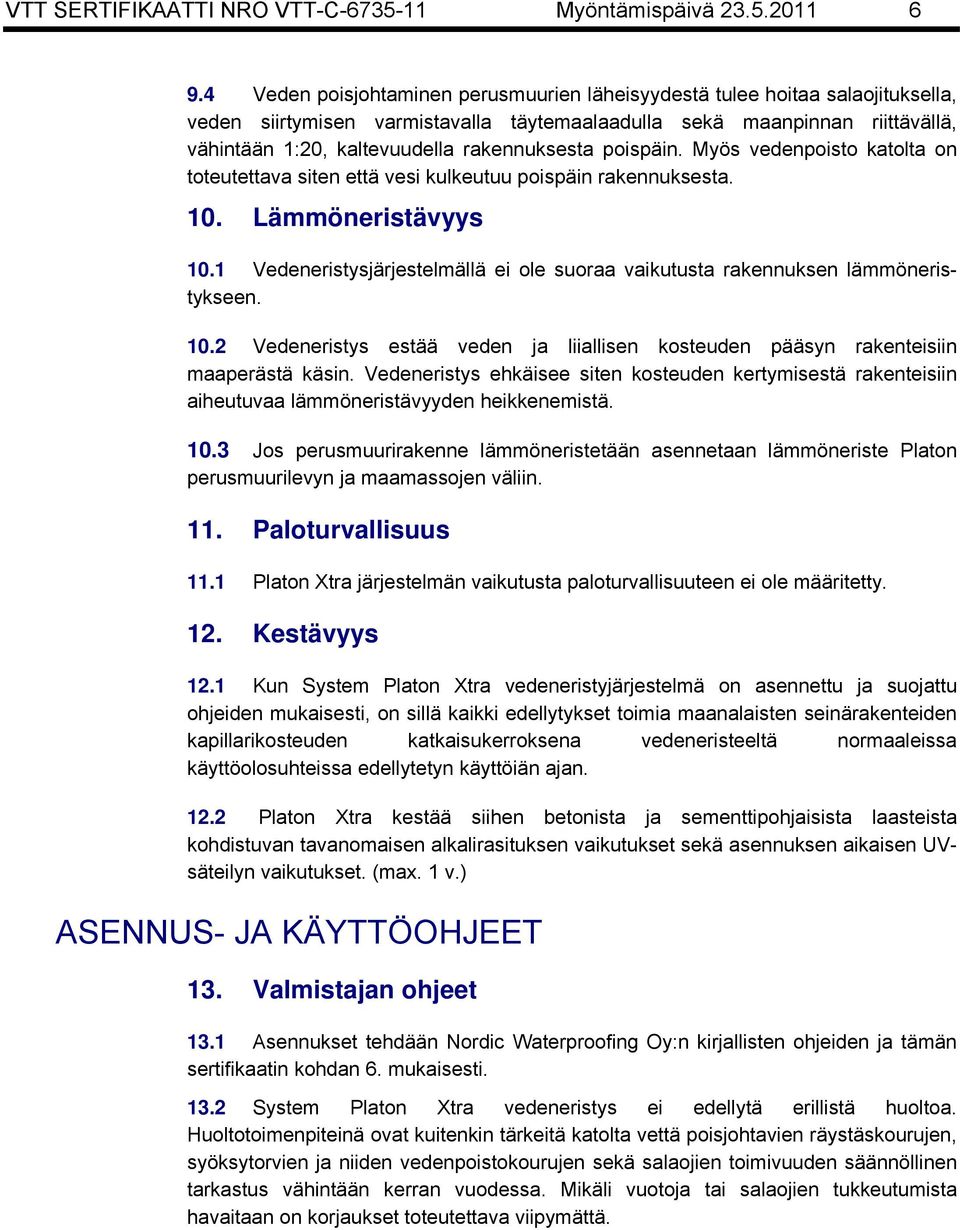

6 VTT SERTIFIKAATTI NRO VTT-C Myöntämispäivä Veden poisjohtaminen perusmuurien läheisyydestä tulee hoitaa salaojituksella, veden siirtymisen varmistavalla täytemaalaadulla sekä maanpinnan riittävällä, vähintään 1:20, kaltevuudella rakennuksesta poispäin. Myös vedenpoisto katolta on toteutettava siten että vesi kulkeutuu poispäin rakennuksesta. 10. Lämmöneristävyys 10.1 Vedeneristysjärjestelmällä ei ole suoraa vaikutusta rakennuksen lämmöneristykseen Vedeneristys estää veden ja liiallisen kosteuden pääsyn rakenteisiin maaperästä käsin. Vedeneristys ehkäisee siten kosteuden kertymisestä rakenteisiin aiheutuvaa lämmöneristävyyden heikkenemistä Jos perusmuurirakenne lämmöneristetään asennetaan lämmöneriste Platon perusmuurilevyn ja maamassojen väliin. 11. Paloturvallisuus 11.1 Platon Xtra järjestelmän vaikutusta paloturvallisuuteen ei ole määritetty. 12. Kestävyys 12.1 Kun System Platon Xtra vedeneristyjärjestelmä on asennettu ja suojattu ohjeiden mukaisesti, on sillä kaikki edellytykset toimia maanalaisten seinärakenteiden kapillarikosteuden katkaisukerroksena vedeneristeeltä normaaleissa käyttöolosuhteissa edellytetyn käyttöiän ajan Platon Xtra kestää siihen betonista ja sementtipohjaisista laasteista kohdistuvan tavanomaisen alkalirasituksen vaikutukset sekä asennuksen aikaisen UVsäteilyn vaikutukset. (max. 1 v.) ASENNUS- JA KÄYTTÖOHJEET 13. Valmistajan ohjeet 13.1 Asennukset tehdään Nordic Waterproofing Oy:n kirjallisten ohjeiden ja tämän sertifikaatin kohdan 6. mukaisesti System Platon Xtra vedeneristys ei edellytä erillistä huoltoa. Huoltotoimenpiteinä ovat kuitenkin tärkeitä katolta vettä poisjohtavien räystäskourujen, syöksytorvien ja niiden vedenpoistokourujen sekä salaojien toimivuuden säännöllinen tarkastus vähintään kerran vuodessa. Mikäli vuotoja tai salaojien tukkeutumista havaitaan on korjaukset toteutettava viipymättä.

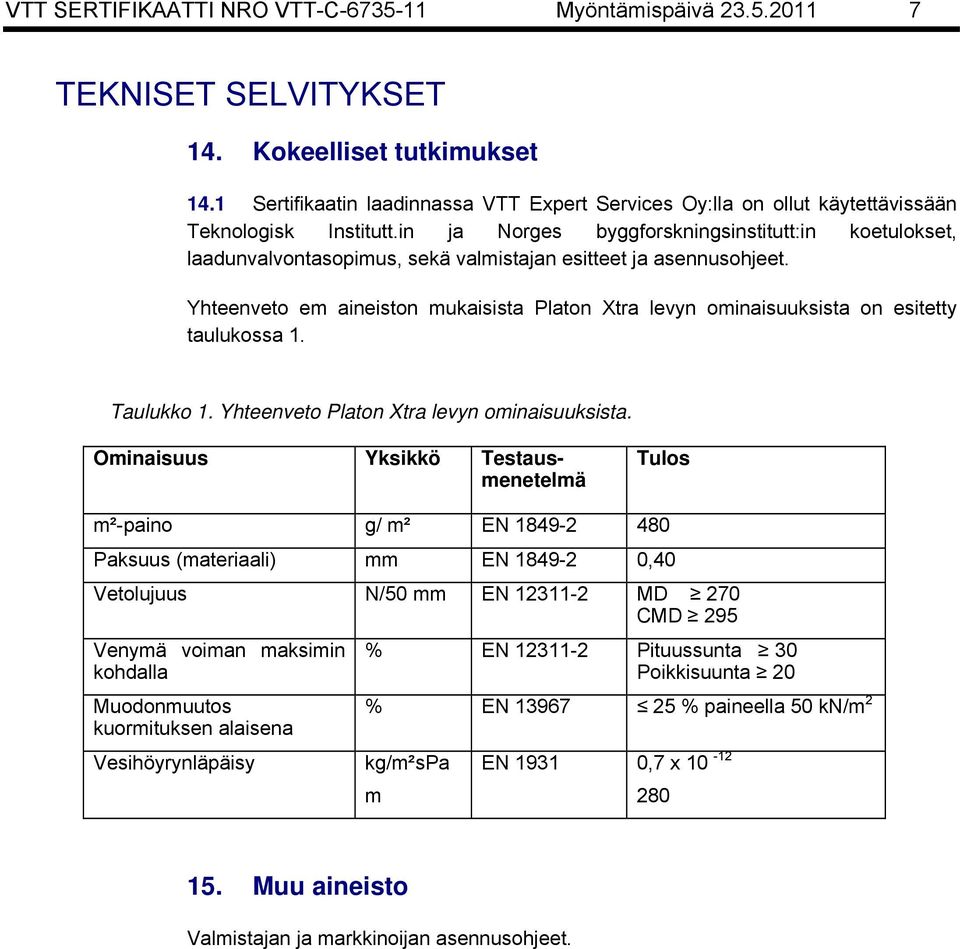

7 VTT SERTIFIKAATTI NRO VTT-C Myöntämispäivä TEKNISET SELVITYKSET 14. Kokeelliset tutkimukset 14.1 Sertifikaatin laadinnassa VTT Expert Services Oy:lla on ollut käytettävissään Teknologisk Institutt.in ja Norges byggforskningsinstitutt:in koetulokset, laadunvalvontasopimus, sekä valmistajan esitteet ja asennusohjeet. Yhteenveto em aineiston mukaisista Platon Xtra levyn ominaisuuksista on esitetty taulukossa 1. Taulukko 1. Yhteenveto Platon Xtra levyn ominaisuuksista. Ominaisuus Yksikkö Testausmenetelmä Tulos m²-paino g/ m² EN Paksuus (materiaali) mm EN ,40 Vetolujuus N/50 mm EN MD 270 CMD 295 Venymä voiman maksimin kohdalla Muodonmuutos kuormituksen alaisena Vesihöyrynläpäisy % EN Pituussunta 30 Poikkisuunta 20 % EN % paineella 50 kn/m 2 kg/m²spa m EN ,7 x Muu aineisto Valmistajan ja markkinoijan asennusohjeet.

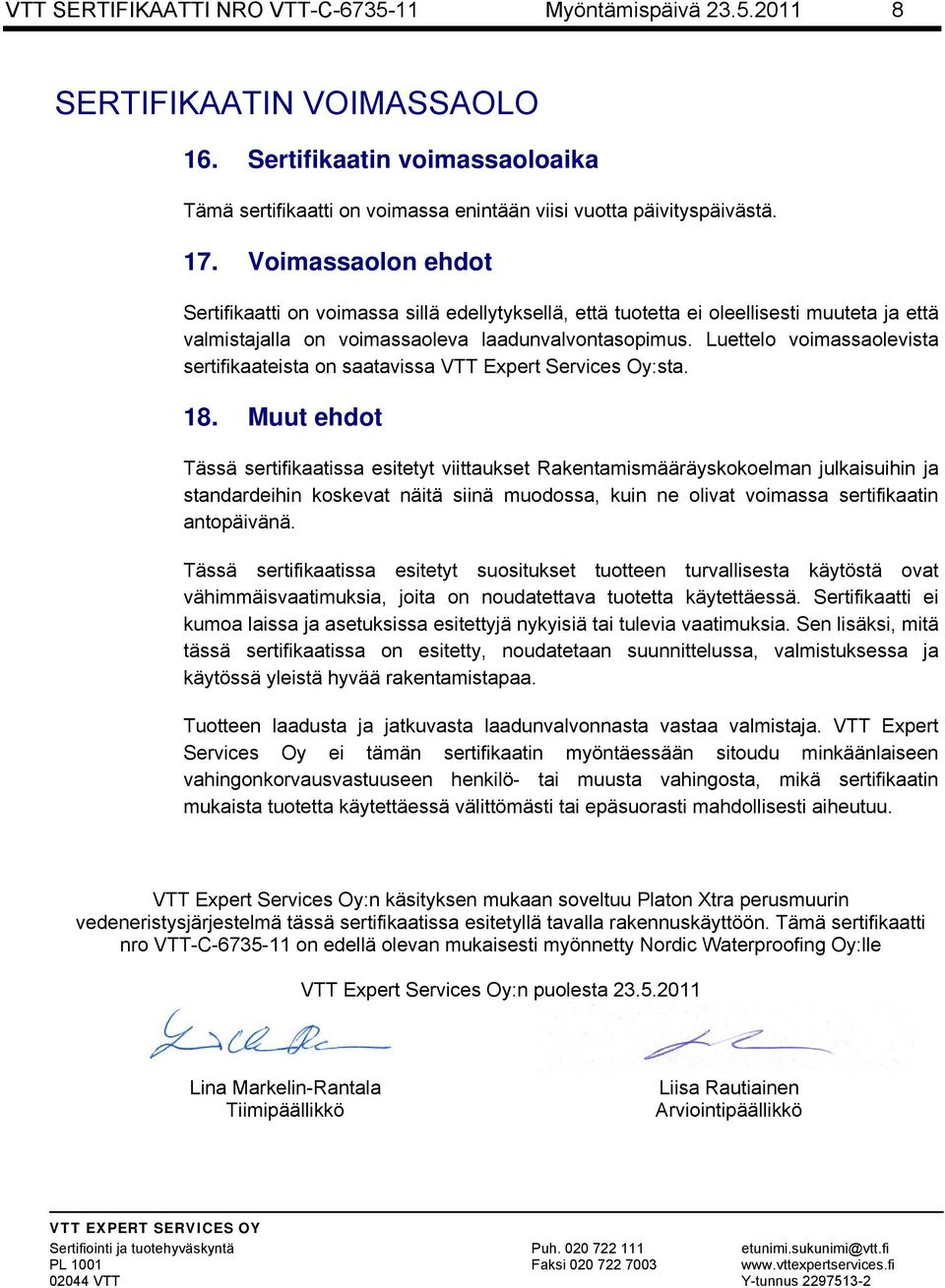

8 VTT SERTIFIKAATTI NRO VTT-C Myöntämispäivä SERTIFIKAATIN VOIMASSAOLO 16. Sertifikaatin voimassaoloaika Tämä sertifikaatti on voimassa enintään viisi vuotta päivityspäivästä. 17. Voimassaolon ehdot Sertifikaatti on voimassa sillä edellytyksellä, että tuotetta ei oleellisesti muuteta ja että valmistajalla on voimassaoleva laadunvalvontasopimus. Luettelo voimassaolevista sertifikaateista on saatavissa VTT Expert Services Oy:sta. 18. Muut ehdot Tässä sertifikaatissa esitetyt viittaukset Rakentamismääräyskokoelman julkaisuihin ja standardeihin koskevat näitä siinä muodossa, kuin ne olivat voimassa sertifikaatin antopäivänä. Tässä sertifikaatissa esitetyt suositukset tuotteen turvallisesta käytöstä ovat vähimmäisvaatimuksia, joita on noudatettava tuotetta käytettäessä. Sertifikaatti ei kumoa laissa ja asetuksissa esitettyjä nykyisiä tai tulevia vaatimuksia. Sen lisäksi, mitä tässä sertifikaatissa on esitetty, noudatetaan suunnittelussa, valmistuksessa ja käytössä yleistä hyvää rakentamistapaa. Tuotteen laadusta ja jatkuvasta laadunvalvonnasta vastaa valmistaja. VTT Expert Services Oy ei tämän sertifikaatin myöntäessään sitoudu minkäänlaiseen vahingonkorvausvastuuseen henkilö- tai muusta vahingosta, mikä sertifikaatin mukaista tuotetta käytettäessä välittömästi tai epäsuorasti mahdollisesti aiheutuu. VTT Expert Services Oy:n käsityksen mukaan soveltuu Platon Xtra perusmuurin vedeneristysjärjestelmä tässä sertifikaatissa esitetyllä tavalla rakennuskäyttöön. Tämä sertifikaatti nro VTT-C on edellä olevan mukaisesti myönnetty Nordic Waterproofing Oy:lle VTT Expert Services Oy:n puolesta Lina Markelin-Rantala Tiimipäällikkö Liisa Rautiainen Arviointipäällikkö VTT EXPERT SERVICES OY Sertifiointi ja tuotehyväskyntä PL VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

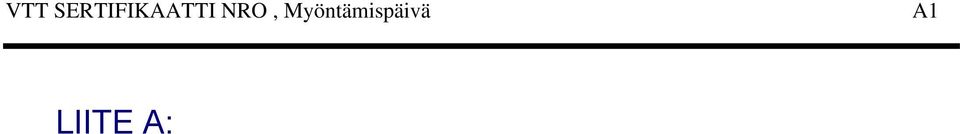

9 VTT SERTIFIKAATTI NRO, Myöntämispäivä A1 LIITE A:
