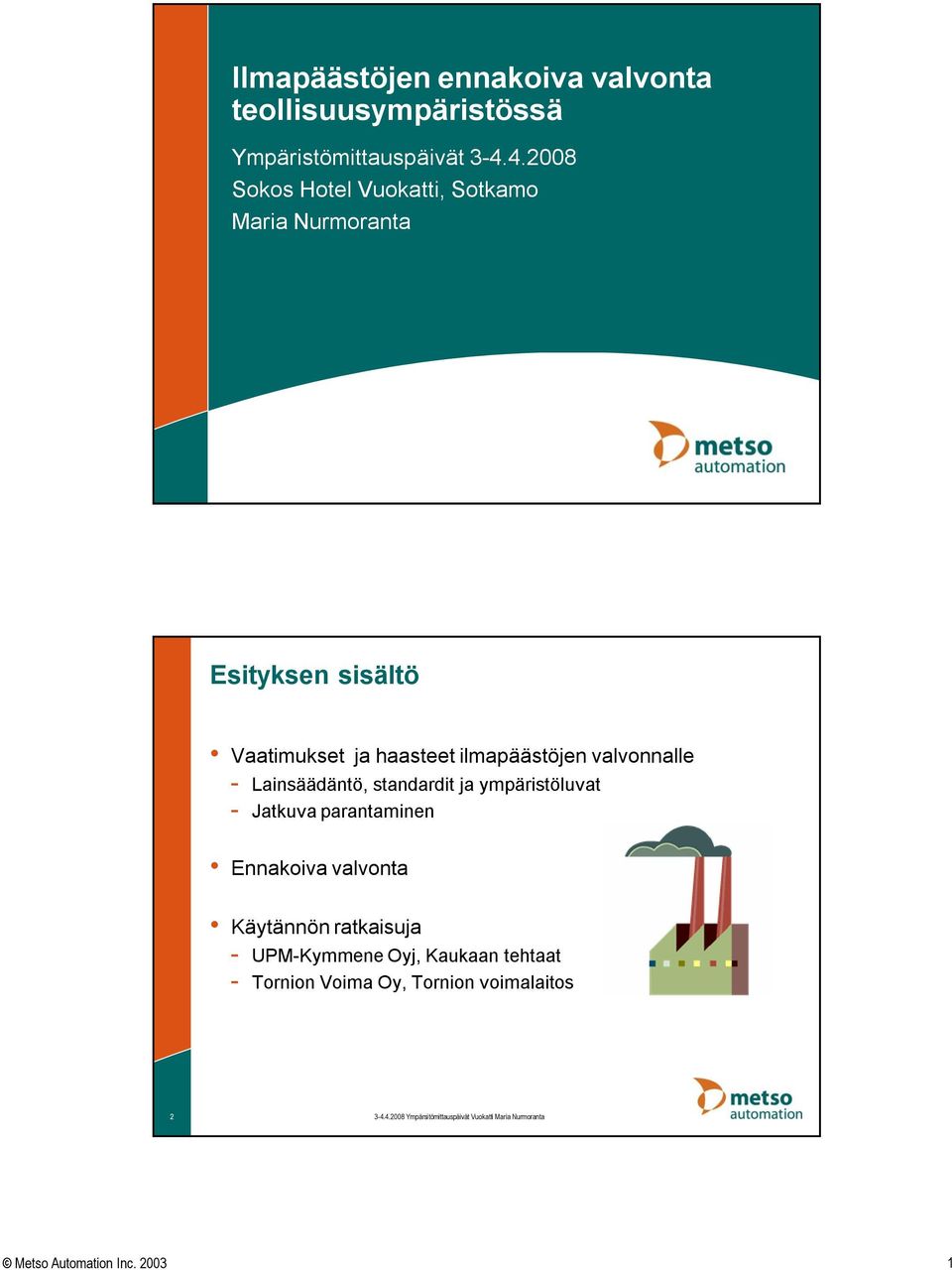

1 Ilmapäästöjen ennakoiva valvonta teollisuusympäristössä Ympäristömittauspäivät Sokos Hotel Vuokatti, Sotkamo Maria Nurmoranta Esityksen sisältö Vaatimukset ja haasteet ilmapäästöjen valvonnalle - Lainsäädäntö, standardit ja ympäristöluvat - Jatkuva parantaminen Ennakoiva valvonta Käytännön ratkaisuja - UPM-Kymmene Oyj, Kaukaan tehtaat - Tornion Voima Oy, Tornion voimalaitos 2 1

2 Lainsäädännön vaatimuksista päästöjen valvontaan Valvonta Markkinoiden odotukset Ympäristölupa Sisäiset raportointitarpeet Lainsäädäntö 3 Lainsäädäntö ja standardit - esimerkkinä polttolaitokset EU direktiivit ja kansallinen lainsäädäntö - Polttolaitokset: LCP- ja WI-direktiivit* ja niiden kansalliset asetukset - Päästöluparajat, tarkkailujaksot, puhdistinlaitteiden ja mittalaitteiden käytettävyys Standardit - Mittalaitteiden jatkuvatoiminen laadunvarmistus (EN 14181) - Mittausten kalibrointi vertailumittauksilla - Testausten, viritysten ja huoltojen seuranta * LCP = large combustion plant = suuret polttolaitokset WI = waste incineration = jätteenpoltto 4 2

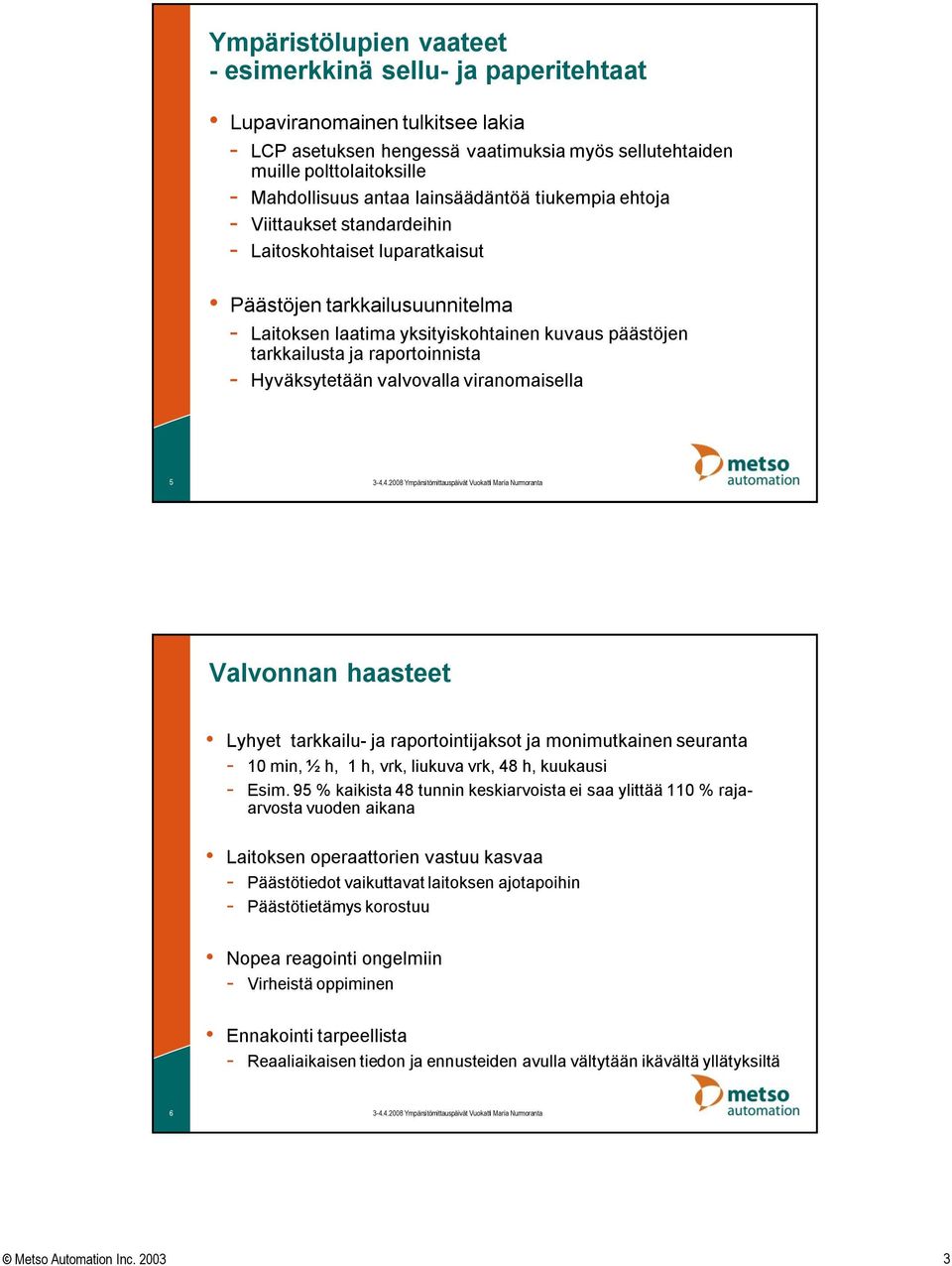

3 Ympäristölupien vaateet - esimerkkinä sellu- ja paperitehtaat Lupaviranomainen tulkitsee lakia - LCP asetuksen hengessä vaatimuksia myös sellutehtaiden muille polttolaitoksille - Mahdollisuus antaa lainsäädäntöä tiukempia ehtoja - Viittaukset standardeihin - Laitoskohtaiset luparatkaisut Päästöjen tarkkailusuunnitelma - Laitoksen laatima yksityiskohtainen kuvaus päästöjen tarkkailusta ja raportoinnista - Hyväksytetään valvovalla viranomaisella 5 Valvonnan haasteet Lyhyet tarkkailu- ja raportointijaksot ja monimutkainen seuranta - 10 min, ½ h, 1 h, vrk, liukuva vrk, 48 h, kuukausi - Esim. 95 % kaikista 48 tunnin keskiarvoista ei saa ylittää 110 % rajaarvosta vuoden aikana Laitoksen operaattorien vastuu kasvaa - Päästötiedot vaikuttavat laitoksen ajotapoihin - Päästötietämys korostuu Nopea reagointi ongelmiin - Virheistä oppiminen Ennakointi tarpeellista - Reaaliaikaisen tiedon ja ennusteiden avulla vältytään ikävältä yllätyksiltä 6 3

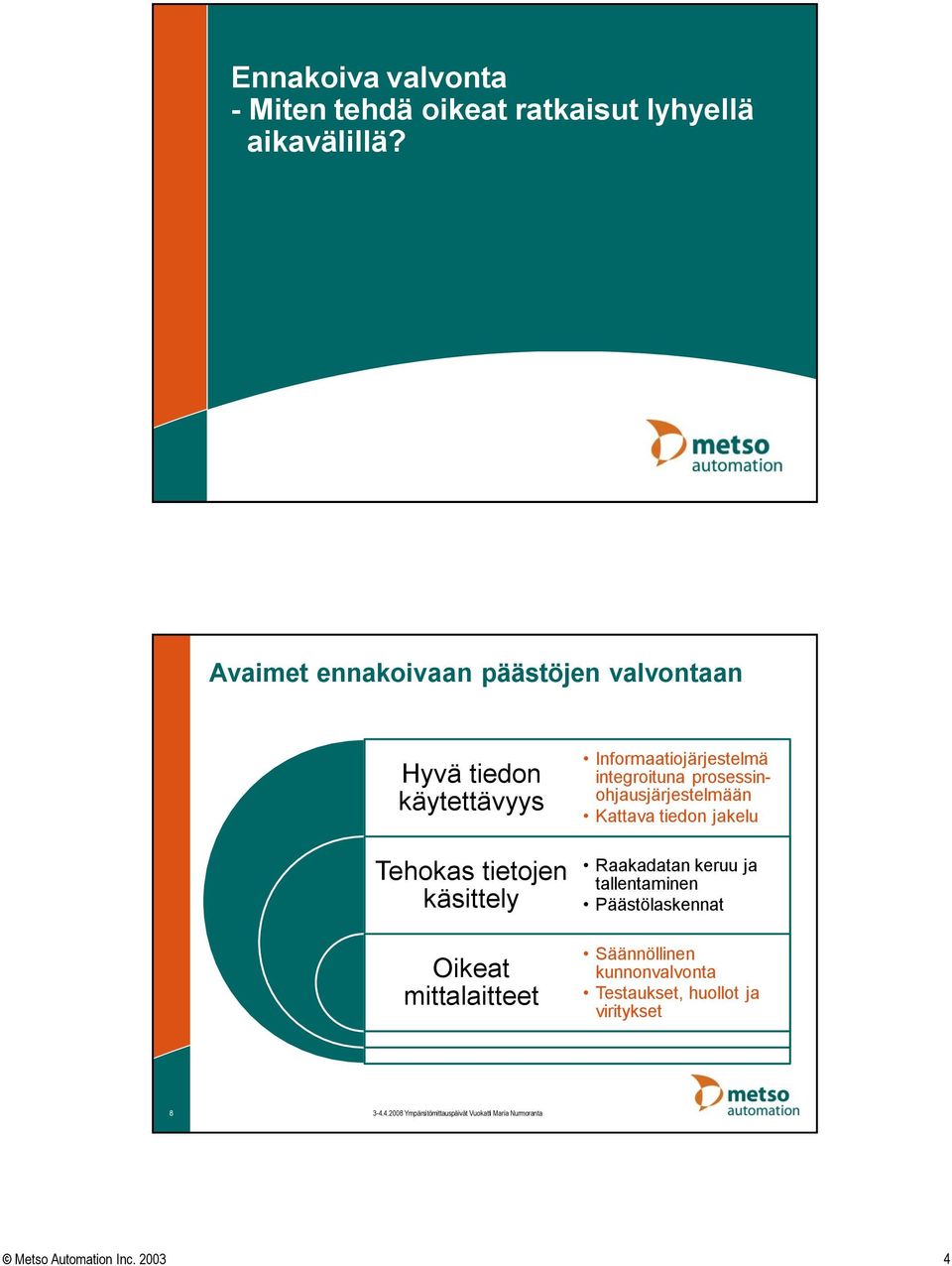

4 Ennakoiva valvonta - Miten tehdä oikeat ratkaisut lyhyellä aikavälillä? Avaimet ennakoivaan päästöjen valvontaan Hyvä tiedon käytettävyys Tehokas tietojen käsittely Oikeat mittalaitteet Informaatiojärjestelmä integroituna prosessinohjausjärjestelmään Kattava tiedon jakelu Raakadatan keruu ja tallentaminen Päästölaskennat Säännöllinen kunnonvalvonta Testaukset, huollot ja viritykset 8 4

5 Oikeat mittalaitteet - Mittalaitteiden QAL3 laadunvarmennus Säännöllinen toiminnan tarkastus Testaustietojen tallennus ja tunnuslukujen laskenta Viritys- ja huoltotarpeiden määritys Reaaliaikainen tilatieto - Varmuus luotettavasta valvonnan perustasta - Viritys- ja huoltotoimenpiteet oikeaan aikaan 9 Tehokas tietojen käsittely - Päästöjen valvonta ja raportointi Tehostettu raportointi informaatiojärjestelmässä - Tietojen keruu - Pitoisuus- ja kokonaispäästölaskennat - Savukaasun puhdistinlaitteiden ja mittalaitteiden - Tiedon jakaminen web-käyttöliittymän kautta Reaaliaikainen tieto toimistokäyttäjille - Hetkellisnäyttö: reaaliaikainen päästö- ja mittalaitetieto, kertymät ja ennusteet Historiaraportit - Päiväraportti: laitoksen omavalvontaan ja ongelmatilanteiden selvitykseen - Kuukausi- ja vuosiraportit: päästörajojen valvonta ja viranomaisraportointi 10 5

6 Hyvä tiedon käytettävyys - Tietojen esittäminen operaattorille Lasketut päästö- ja valvontatiedot automaatiojärjestelmään - Päästöjen tarkkailu osana normaalia prosessin valvontaa Operaattorien näytöt - Reaaliaikainen päästö- ja mittalaitetieto, kertymät ja ennusteet, savukaasun puhdistinlaitteiden käytettävyysseuranta Hälytykset - Ennustettu luparajan ylitys - Päästörajojen ylitykset - Savukaasun puhdistinlaitteiden häiriölaskurit - Mittalaitteiden häiriölaskurit 11 Hyvä tiedon käytettävyys - Tiedon hallinta ja poikkeamien tehokas käsittely Päiväkirjatyyppinen työkalu ympäristötiedon keräämiseen, tallentamiseen ja jakeluun - Ennalta määritellyt tapahtumat (häiriöpäästöt, mittalaitteen viritykset/huollot/häiriöt, luparajojen ylitykset) Automaattinen kirjaus - Yllättävät tapahtumat, dokumentaatio (viranomaisraportit, QAL2 vertailumittausten tulokset, ) yms. Manuaalinen kirjaus Mitä, missä, milloin, miksi toimenpiteet tilanteen ratkaisemiseksi - Tehdaskohtainen luokittelu - Monipuoliset hakuominaisuudet, tiedot uudelleen löydettävissä - Kokemusperäisen tiedon kerryttäminen läpi organisaation 12 6

7 Tornion Voima Oy Tornion voimalaitos - Yhdistetty jätteenpoltto- ja LCP-asetuksen mukainen päästöjen valvontaratkaisu * Päästölaskennat, -ennusteet ja -raportointi * Hälytykset ja tiedon siirto automaatiojärjestelmiin * DNAecoDiary ympäristötietämyksen hallintasovellus - Uusi laitos * Käyttöönotto vuodenvaihteessa * Höyryä ja lämpöä Outukummun Tornion tehtaiden tuotantoprosessihin ja sähköä valtakunnan verkkoon Päästöjen valvonnan perusteet Tarkkailuperiaatteet LCP- ja jätteenpolttoasetuksista sekä laitoksen ympäristöluvasta - Lupa mahdollistaa sekä tavanomaisten että kierrätyspolttoaineiden käytön - Ajomoodien vaihto joustavaa (LCP ja WI), raportointijakso vuorokausi - Erilliset päästöraja-arvot ja tarkkailu kummassakin ajomoodissa Ennakointi kertymien ja ennusteiden perusteella - Prosessin säätö Reaaliaikainen CO 2 -päästöjen seuranta tukemassa polttoainelaskutukseen perustuvaa raportointia - Mahdollisuus myös lyhyen aikavälin optimointiin 14 7

8 Ilmapäästöjen lupaehtojen noudattaminen Kierrätyspolttoaineet (WI) Jätteenpolttoasetuksen mukainen rinnakkaispoltto Päästöraja-arvoa on noudatettu, jos yksikään raja-arvoon verrattava päästöjen vrk-keskiarvo ei ylitä rajaarvoa. jos 97 % vuoden aikana mitatuista hiilimonoksidin liukuvista vrkkeskiarvoista ei ylitä raja-arvoa. jos yksikään raskasmetallien näytteenottoajan aikana mitattavista keskiarvoista ei ylitä raja-arvoa. jos yksikään dioksiinien ja furaanien näytteenottoajan aikana mitattavista keski-arvoista ei ylitä raja-arvoa. Tavanomaiset polttoaineet (LCP) Uusi LCP-laitos Päästöraja-arvoa on noudatettu, - jos yksikään raja-arvoon verrattava päästöjen vuorokausikeskiarvo ei ylitä raja-arvoa. - jos 95 % vuoden aikana raja-arvoon verrattavista päästöjen tuntikeskiarvoista ei ylitä 200 % raja-arvosta. Seuranta raporteissa yhdistettynä reaaliaikaiseen tarkkailuun valvomossa 15 Savukaasun puhdistinlaitteiden häiriöseuranta Kierrätyspolttoaine WI-ajossa kierrätyspolttoaineiden poltto on pysäytettävä välittömästi sähkösuotimen häiriötilanteissa. Operaattori saa hälytyksen REF-polton pysäyttämiseksi Tavanomaiset polttoaineet LCP-ajossa päästöt voidaan johtaa puhdistamattomina ulos hetkellisesti. Jos normaaliin toimintaan ei voida palata 24 tunnin kuluessa ja raja-arvot ylittyvät, päästöjä on vähennettävä sopivilla polttoainevalinnoilla tai rajoittamalla kattilan toimintaa. Laitos ei saa toimia ilman savukaasun puhdistinlaitteita yli 120 tuntia kalenterivuoden aikana. Operaattori saa hälytyksen heti häiriön alussa sekä vuosilaskurin 100 tunnin ja 120 tunnin täytyttyä. 16 8

9 Ajomoodin mukaiset valvontanäytöt LCP = tavanomaiset polttoaineet Ympärsitömittauspäivät Vuokatti Maria Nurmoranta Ajomoodin mukaiset valvontanäytöt WI= kierrätyspolttoaine 18 9

10 UPM-Kymmene Oyj Kaukaan tehtaat -Kuorikattila ja kaasuturbiinilaitos - Olemassa olevia LCP-laitoksia -Apukattilalaitos - Uusi LCP-laitos -Meesauuni, soodakattila ja hajukaasukattila - Eivät LCP-asetuksen piirissä, tarkkailuvaatimukset ympäristöluvasta Yleistä laitoksesta Päästömittalaitteiden QAL3 laadunhallintasovellus - Kaikille päästömittauksille ja laskennassa käytettäville happimittauksille - Testausten yhteydessä automaattinen viritystarpeen arviointi Päästölaskennat ja -raportointi kuudelle yksikölle Hajukaasujen keräilyjärjestelmien käytettävyys ja tehtaan ominaispäästöt tuotantoon suhteutettuna Tiedot käytettävissä reaaliaikaiseen päästöjen valvontaan myös automaatiojärjestelmässä - Pitoisuudet, kertymät ja ennusteet näytöissä - Hälytykset ylityksistä ja mittalaitteiden viritys/huoltotarpeista Kattava päiväkirjasovellus ympäristötietämyksen hallintaan 20 10

11 Mittalaitteiden valvontanäyttö -päästömittalaitteiden tila perustana valvonnalle Näytöt/raportit käyttöönottovaiheesta, joten luvut eivät vertailukelpoisia Mittalaitteen tämän hetkinen tila Huolto- ja viritystiedot 21 Päästöjen valvontanäyttö toimistossa - päästötiedot suunnittelua varten Päästöpitoisuuden kertymä ja ennuste vuorokaudelle tai 48 tunnin jaksolle Vertailu luparajaan Myös mittausten tila näkyvissä Ympärsitömittauspäivät Vuokatti Maria Nurmoranta 11

12 Automaationäyttö -operaattorin ennakointityökalu Ympärsitömittauspäivät Vuokatti Maria Nurmoranta Ympäristötietämyksen hallintasovellus Web-käyttöliittymä Tapahtumat tallessa analysointia varten 24 12

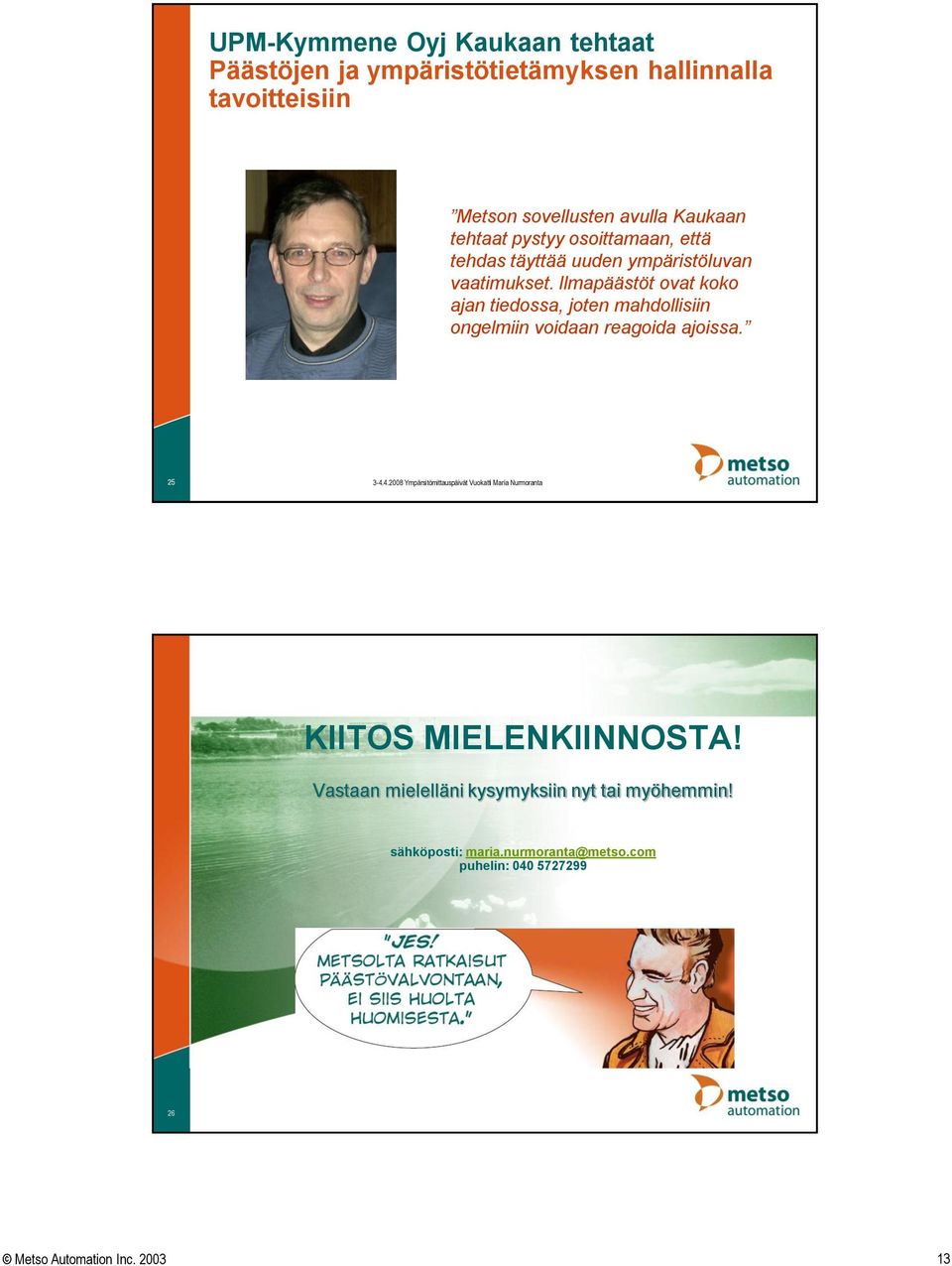

13 UPM-Kymmene Oyj Kaukaan tehtaat Päästöjen ja ympäristötietämyksen hallinnalla tavoitteisiin Metson sovellusten avulla Kaukaan tehtaat pystyy osoittamaan, että tehdas täyttää uuden ympäristöluvan vaatimukset. Ilmapäästöt ovat koko ajan tiedossa, joten mahdollisiin ongelmiin voidaan reagoida ajoissa. 25 KIITOS MIELENKIINNOSTA! Vastaan mielelläni kysymyksiin nyt tai myöhemmin! sähköposti: puhelin:
