1 Ilmaverhot

2 Sisältö AC-Linea 8 AC-Comfort 11 AC-Comfort Flat 14 AC-Elite Oval 17 AC-Elite Round 20 AC-Elite Alas 23 AC-Doublejet 26 AC-Industrial 28 Säätimet ja lisävarusteet 30 2

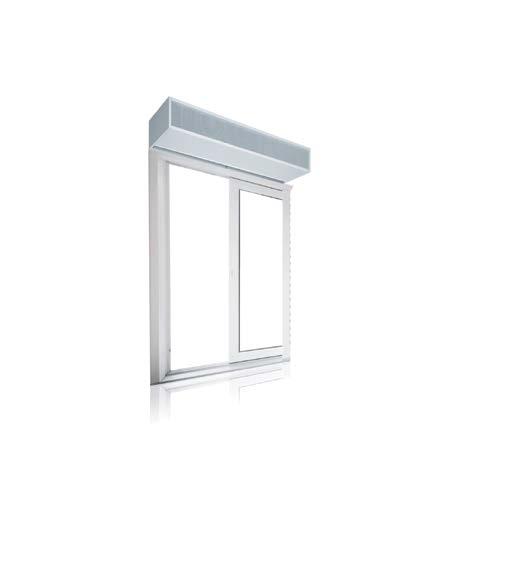

3 Näkymätön ovi Kaupat, liikkeet, ostoskeskukset, hotellien aulat ja teollisuusrakennukset ovat tyypillisiä esimerkkejä rakennuksista, joissa ulkoovien jatkuva avaaminen aiheuttaa sisä- ja ulkoilman vaihtumisen keskenään, mikä puolestaan tuottaa vedoksi koettavia, äkillisiä lämpötilavaihteluja. ULKOPUOLI Fläkt Woodsin ilmaverhot ovat ihanteellinen ratkaisu tähän: talvella lämpö ja kesäaikaan jäähdytetty ilma pidetään sisällä estäen samalla pölyn, savun, hyönteisten ja epämiellyttävien hajujen pääseminen ulkoa sisään. Ilmaverhot ovat ihanteellinen ratkaisu myös ympäristöystävällisyyden ja vastuullisen energiankäytön kannalta. Fläkt Woodsin ilmaverhot vähentävät energian kulutusta estämällä lämmitetyn ja jäähdytetyn ilman vaihtumisen sisä- ja ulkoilman välillä. Ilmaverhoinvestoinnille saadaan helposti vastinetta, kun huomioidaan säästöt lämmitys- ja jäähdytyskuluissa. Lämmin ilma Kylmä ilma Puhdas ilma Fläkt Woodsin laajasta ilmaverhovalikoimasta löytyy sopiva vaihtoehto mihin tahansa ympäristöön. Design-sarjan pyöreät muodot ja elegantti tyyli sopivat erityisen hyvin esteettisyyttä arvostaviin kohteisiin. Teollisuussarja on puolestaan ihanteellinen ratkaisu logistiikan tehostamiseen teollisuusympäristöissä, joissa tärkeitä tekijöitä ovat turvallisuus sekä ihmisten ja tavaroiden liikkumisnopeus. Ilmaverhoa valittaessa ja asennettaessa on syytä kiinnittää seuraaviin asioihin huomiota hyvän energiatehokkuuden mahdollistamiseksi. laitteen on katettava avoimen alueen koko leveys/korkeus ilmavirta on laskettava oikein aukon korkeuden mukaan tuuli, lämpötila sisällä ja ulkona, aukon syvyys ja kulkutiheys on huomioitava ilmaverho on asennettava siten, että suurin osa ilmavirrasta on suunnattuna sisäänpäin huollettavuus on myös huomioitava Lopuksi on huomioitava halutun ilman lämpötilan, nopeuden ja suunnan helppo säätömahdollisuus. Fläkt Woodsin ilmaverhoja voidaan säätää monipuolisesti soveltumaan kulloiseenkin tarpeeseen. Kylmä ilma Lämmin ilma Lika Pöly Hyönteiset Savu 3

4 Sähkölämmitteinen Vesilämmitteinen Ei lämmitystä Vaakasuuntainen asennus Pystysuuntainen asennus Asennus R alakattoon SUPERIOR-SARJA HV AC-Linea Asennuskorkeus jopa 5 metriä HV MALLIT: Pituudet: 1 1,5 2 2,5 3 m Ilmavirta: m3/h m3/h m3/h Lämmitysteho: 9 36 kw 7,1 70,7 kw OMINAISUUDET: - Näkyvä tai alakattoasennus - Saatavana eri väreissä - Saatavana versio jäähdytysvedelle KÄYTTÖALUE Soveltuu kaikkiin kaupallisiin sovelluksiin, joissa edellytetään hyviä teknisiä suoritusarvoja. AC-Comfort Asennuskorkeus jopa 5 metriä R MALLIT: Pituudet: 1 1,5 2 2,5 3 m Ilmavirta: m3/h m3/h m3/h Lämmitysteho: 9 36 kw 7,1 70,7 kw OMINAISUUDET: - Huoltovapaa; erikoisetupaneeli imuilmalle - Saatavana eri väreissä KÄYTTÖALUE Soveltuu kaikkiin kaupallisiin sovelluksiin, joissa edellytetään hyviä teknisiä suoritusarvoja ja hyvää muotoilua. AC-Comfort Flat Asennuskorkeus jopa 3,5 metriä MALLIT: Pituudet: 1 1,5 2 2,5 3 m Ilmavirta: m3/h m3/h m3/h Lämmitysteho: 9 36 kw 7,1 40,9 kw OMINAISUUDET: - Hyvät suoritusarvot, matala äänitaso - Matala asennuskorkeus (220 mm) alakattoasennukseen - Helppo avata huoltoa varten - Saatavana eri väreissä KÄYTTÖALUE Soveltuu kaikkiin kaupallisiin sovelluksiin, joissa edellytetään hyviä teknisiä suoritusarvoja. 4

5 Sähkölämmitteinen Vesilämmitteinen Ei lämmitystä Vaakasuuntainen asennus Pystysuuntainen asennus Asennus R alakattoon DESIGN-SARJA HV AC-Elite Oval Asennuskorkeus jopa 3,5 metriä HV AC-Elite Round Asennuskorkeus jopa 5 metriä HV MALLIT: Pituudet: 1 1,5 2 m Ilmavirta: m3/h m3/h m3/h Lämmitysteho: 9 36 kw 7,1 40,9 kw MALLIT: Pituudet: 1 1,5 2 m Ilmavirta: m3/h m3/h m3/h Lämmitysteho: 9 36 kw 7,1 70,7 kw OMINAISUUDET: - Ovaali muotoilu - Saatavana myös lukuisia lisävaihtoehtoja - Saatavana eri väreissä KÄYTTÖALUE Soveltuu kaikkiin kaupallisiin käyttötarkoituksiin, joissa edellytetään korkeita suoritusarvoja ja tyylikästä muotoilua. OMINAISUUDET: - Pyöreä muotoilu - Saatavana myös lukuisia lisävaihtoehtoja - Saatavana eri väreissä KÄYTTÖALUE Soveltuu kaikkiin kaupallisiin käyttötarkoituksiin, joissa edellytetään korkeita suoritusarvoja ja tyylikästä muotoilua. AC-Elite Alas Asennuskorkeus jopa 3,5 metriä MALLIT: Pituudet: 1 1,5 2 m Ilmavirta: m3/h m3/h m3/h Lämmitysteho: 9 36 kw 7,1 40,9 kw OMINAISUUDET: - Siipiä muistuttava profiili - Saatavana myös lukuisia lisävaihtoehtoja - Saatavana eri väreissä KÄYTTÖALUE Soveltuu kaikkiin kaupallisiin käyttötarkoituksiin, joissa edellytetään korkeita suoritusarvoja ja tyylikästä muotoilua. 5

6 Sähkölämmitteinen Vesilämmitteinen Ei lämmitystä Vaakasuuntainen asennus Pystysuuntainen asennus Asennus R alakattoon TEOLLISUUSSARJA HV AC-Doublejet Asennuskorkeus jopa 4,5 metriä MALLIT: Pituudet: 1 1,5 2 2,5 3 m Ilmavirta: m3/h Lämmitysteho: 10,5 70,7 kw OMINAISUUDET: - Näkyvä tai alakattoasennus - Kaksi eri ilmasuihkua - Erinomainen energiatehokkuus - Saatavana eri väreissä - Saatavana versio jäähdytysvedelle KÄYTTÖALUE Kevyen teollisuuden käyttötarkoitukset, kuten varastot, hallit, autotallit tai suuret tavaratalot HV AC-Industrial Asennuskorkeus jopa 6 metriä MALLIT: Pituudet: 2 2,5 3 m Ilmavirta: m3/h m3/h m3/h Lämmitysteho: kw 47,1 180 kw OMINAISUUDET: - Kestävä erikoismaali - Huurteenesto valinnaisena vaihtoehtona KÄYTTÖALUE Soveltuu suuriin avonaisiin tehtaisiin, halleihin, suuriin varastoihin ja vastaaviin. 6

7 Ilmannopeudet eri korkeuksissa* Etäisyys laitteesta AC- Linea AC- Comfort AC- Comfort Flat AC-Elite Round AC-Elite Oval AC-Elite Alas AC- Doublejet AC- Industrial 13,5 13, , , m ,5 2 m 5,5 5,5 3,8 5,5 3,8 3,8 5,5 8,7 3 m 4,5 4,5 2,6 m/s 4,5 2,6 m/s 2,6 m/s 4,5 7,5 4 m 3,6 3,6 3,6 3,6 6,7 5 m 3,1 m/s 3,1 m/s 3,1 m/s 3,1 m/s 5,5 6 m * Kaaviossa esitetty suurimman asennuskorkeuden loppunopeusarvot 4,1 m/s 7

8 Ilmaverhot AC-LINEA-SARJA Sarja sisältää vesi- ja sähkölämmitteisiä malleja Ilmavirta max m3/h Asennuskorkeus jopa 5 metriä Plug&Play-versiot, joissa valmiiksi kaapeloitu säädin AC-Linea-ilmaverhot voidaan asentaa vaakasuunnassa kulkuovien yläpuolelle. Asennuskorkeudet ovat 2,5 5 metriä. Ilmaverho soveltuu kaikkiin kaupallisiin käyttötarkoituksiin: kaupat, toimistot, ostoskeskukset ja hotellit. AC-Linea-sarjassa on viiden tyyppisiä ilmaverhoja (S - M - G - B - BB), joiden pituudet ovat 1; 1,5; 2; 2,5 ja 3 metriä (jälkimmäinen pituus on saatavana vakiona B- ja BB-tyyppeihin ja pyydettäessä muihin tyyppeihin). Kojeen kotelo on kuumasinkittyä terästä, joka on jauhemaalattu valkoiseksi (RAL 9016). Kojeet on varustettu hiljaisilla ja energiatehokkailla radiaalipuhaltimilla. Toimitukseen sisältyvät säätölaitteet: R510-säädin vesilämmitteisiin ja R310-säädin sähkölämmitteisiin malleihin. R510-ohjauspaneelilla puhaltimen nopeutta säädetään viisiportaisesti. R310 säätää puhaltimen nopeutta ja lämmitystä kolmiportaisesti. Sähköisiin Plug&Play-liittimiin on helppo pääsy, mikä varmistaa järjestelmän nopean ja helpon asennuksen. AC-Linea-sarja vaatii hyvin vähän huoltoa: mikroperforoidun metalliritilän ansiosta pöly, joka suodatetaan ja kerätään etuosaan, on helppo pyyhkäistä liinalla. Moottorin suojausluokka: IP20 B-BB-malleille ja IP44 S-M-G-malleille. Sähkönsyöttö: 230V, 50Hz, 1-v ja sähkölämmitteiset mallit 400V, 50Hz, 3-v Lisävarusteet: ZDE-kattoasennussarja pinta-asennukseen ZDS-kattoasennussarja, jossa liukutuki Infrapunasäädin, huonetermostaatti, seinäkiinnikkeet R515-ohjauspaneeli vesilämmitteisiin malleihin Suorakulmainen ja ovaali kotelo kannattimille ja liitännöille Omavoimainen kolmitieventtiili termostaatilla, jossa kapillaari (3 metriä pitkä) Mekaaninen tai magneettinen ovikosketin Jäähdytysveden kanssa käytettävä kondenssivesiallas ruostumattomasta teräksestä AISI 304 Saatavana pyydettäessä: AISI 304, ruostumattomasta teräksestä valmistettu malli Muut RAL-värit Pystyasentoon asennettava malli; edellyttää lattiakiinnitintä 8

9 Tekniset tiedot - Vesilämmitteinen, 4,0 mm lamellijako Ilmavirta vesi 60/40 vesi 70/40 Puhaltimen Virta A Suurin Ääni* Paino Malli Nopeus tehon tarve (230 V m³/h ΔT Lämmitysteho ΔT Lämmitysteho asennuskorkeus db(a) (kg) C kw** C kw** kw 50 Hz) (m.) AC-L S1000W ,4 1, ,5 AC-L S1500W ,6 2, ,5 AC-L S2000W ,8 3, ,5 AC-L S2500W ,1 4, ,5 AC-L S3000W ,3 5, ,5 AC-L M1000W ,55 2, AC-L M1500W ,74 3, AC-L M2000W ,1 4, AC-L M2500W ,3 5, AC-L M3000W ,48 6, AC-L G1000W ,7 3, ,5 AC-L G1500W ,9 4, ,5 AC-L G2000W ,4 6, ,5 AC-L G2500W ,6 7, ,5 AC-L G3000W ,8 9, ,5 AC-L B1000W ,1 4, AC-L B1500W ,4 6, AC-L B2000W ,1 9, AC-L B2500W ,8 12, AC-L B3000W ,5 15, AC-L BB1000W ,4 6, AC-L BB1500W ,1 9, AC-L BB2000W ,8 12, AC-L BB2500W ,5 15, AC-L BB3000W ,2 18, ** Ilman lämpötilassa 15 C. Tekniset tiedot - Vesilämmitteinen, 3,0 mm lamellijako Malli Ilmavirta vesi 60/40 vesi 70/40 Puhaltimen Virta A Suurin Ääni* Paino Nopeus tehon tarve (230 V m³/h ΔT Lämmitysteho ΔT Lämmitysteho asennuskorkeus db(a) (kg) C kw** C kw** kw 50 Hz) (m.) AC-L S1000.LW ,4 1, ,5 AC-L S1500.LW ,6 2, ,5 AC-L S2000.LW ,8 3, ,5 AC-L S2500.LW ,1 4, ,5 AC-L S3000.LW ,3 5, ,5 AC-L M1000.LW ,55 2, AC-L M1500.LW ,74 3, AC-L M2000.LW ,1 4, AC-L M2500.LW ,3 5, AC-L M3000.LW ,48 6, AC-L G1000.LW ,7 3, ,5 AC-L G1500.LW ,9 4, ,5 AC-L G2000.LW ,4 6, ,5 AC-L G2500.LW ,6 7, ,5 AC-L G3000.LW ,8 9, ,5 ** Ilman lämpötilassa 15 C. 9

10 Mitat [mm] Imu Tarkastusluukku Puhallus Vesiliitännät: 3/4 Malli A B C a1 a2 b b1 AC-L, AC-L M, AC-L G AC-L B, AC-L BB Säädin Vesilämmitteiset ilmaverhot R510 5-portainen manuaalisäätö (sisältyy toimitukseen) Jopa 10 kojeen ilmavirtauksen 5-portainen manuaalisäätö Langaton kaukosäädin Automaattinen toiminta, jota säädetään ulkoisella signaalilla (ovikytkin tai termostaatti). Varustettu ohjelmoitavalla puhalluksen viiveellä Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä R portainen manuaali- tai automaattisäätö (lisätarvike) Ilmavirtauksen 5- portainen manuaali- tai automaattisäätö 5-portainen ilmavirran automaattisäätö, jota säädetään ovikytkimellä (maks.nopeus), jossa on ajastettu viive ja termostaatti (vaihe 1) Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä Sähkölämmitteiset ilmaverhot R310E 3-portainen manuaalisäätö (sisältyy toimitukseen) Ilmavirtauksen 3-portainen manuaalisäätö ja sähkölämmittimen 3-portainen säätö Automaattinen tehonsäätö huonetermostaatin mukaan 10

11 Ilmaverhot AC-COMFORT-SARJA Sarja sisältää vesi- ja sähkölämmitteisiä malleja Huoltovapaa Ilmavirta max m³/h Asennuskorkeus jopa 5 metriä Plug&Play-versiot, joissa valmiiksi kaapeloitu säädin AC-Comfort-ilmaverhot voidaan asentaa vaakasuunnassa kulkuovien yläpuolelle. Asennuskorkeus on 2,5 5 metriä. Ilmaverho soveltuu erilaisiin käyttötarkoituksiin, joissa vaaditaan hyviä, teknisiä saavutusarvoja ja hyvää muotoilua: kaupat, toimistot, ostoskeskukset ja hotellit. AC-Comfort-sarjassa on viiden tyyppisiä ilmaverhoja (S - M - G - B - BB), joiden pituudet ovat 1; 1,5; 2; 2,5 ja 3 metriä (jälkimmäinen pituus on saatavana vakiona B- ja BB-tyyppeihin ja pyydettäessä muihin malleihin). Kojeen kotelo on kuumasinkittyä terästä, joka on jauhemaalattu valkoiseksi (RAL 9016). Kojeet on varustettu hiljaisilla ja energiatehokkailla radiaalipuhaltimilla. Toimitukseen sisältyvät säätölaitteet: R510-säädin vesilämmitteisiin ja R310-säädin sähkölämmitteisiin malleihin. R510-ohjauspaneelilla puhaltimen nopeutta säädetään viisiportaisesti. R310 säätää puhaltimen nopeutta ja lämmitystä kolmiportaisesti. Sähköisiin Plug&Play-liittimiin on helppo pääsy, mikä varmistaa järjestelmän nopean ja helpon asennuksen. AC-Comfort-sarja tarjoaa erinomaisen käyttömukavuuden ja huoltovapaan toiminnan. Ilman sisäänottosäleikön muotoilun ansiosta AC-Comfortilmaverhokojetta ei tarvitse puhdistaa. Moottorin suojausluokka: IP20 B-BB-malleille ja IP44 S-M-G-malleille. Sähkönsyöttö: 230V, 50Hz, 1-v ja sähkölämmitteiset mallit 400V, 50Hz, 3-v Lisävarusteet: ZDE-kattoasennussarja pinta-asennukseen ZDS-kattoasennussarja, jossa liukutuki Infrapunasäädin, huonetermostaatti, seinäkiinnikkeet R515-ohjauspaneeli vesilämmitteisiin malleihin Suorakulmainen ja ovaali kotelo kannattimille ja liitännöille Omavoimainen kolmitieventtiili termostaatilla, jossa on kapillaari (3 metriä pitkä) Mekaaninen tai magneettinen ovikosketin Jäähdytysveden kanssa käytettävä kondenssivesiallas ruostumattomasta teräksestä AISI 304 Saatavana pyydettäessä: AISI 304, ruostumattomasta teräksestä valmistettu malli Muut RAL-värit Pystyasentoon asennettava malli; edellyttää lattiakiinnitintä 11

12 Tekniset tiedot - Vesilämmitteinen, 4,0 mm lamellijako Ilmavirta vesi 60/40 vesi 70/40 Puhaltimen Virta A Suurin Ääni* Paino Malli Nopeus tehon tarve (230 V m³/h ΔT Lämmitysteho ΔT Lämmitysteho asennuskorkeus db(a) (kg) C kw** C kw** kw 50 Hz) (m.) AC-C S1000W ,4 1, ,5 AC-C S1500W ,6 2, ,5 AC-C S2000W ,8 3, ,5 AC-C S2500W ,1 4, ,5 AC-C S3000W ,3 5, ,5 AC-C M1000W ,55 2, AC-C M1500W ,74 3, AC-C M2000W ,1 4, AC-C M2500W ,3 5, AC-C M3000W ,48 6, AC-C G1000W ,7 3, ,5 AC-C G1500W ,9 4, ,5 AC-C G2000W ,4 6, ,5 AC-C G2500W ,6 7, ,5 AC-C G3000W ,8 9, ,5 AC-C B1000W ,1 4, AC-C B1500W ,4 6, AC-C B2000W ,1 9, AC-C B2500W ,8 12, AC-C B3000W ,5 15, AC-C BB1000W ,4 6, AC-C BB1500W ,1 9, AC-C BB2000W ,8 12, AC-C BB2500W ,5 15, AC-C BB3000W ,2 18, ** Ilman lämpötilassa 15 C. Tekniset tiedot - Vesilämmitteinen, 3,0 mm lamellijako Malli Ilmavirta vesi 60/40 vesi 70/40 Puhaltimen Virta A Suurin Ääni* Paino Nopeus tehon tarve (230 V m³/h ΔT Lämmitysteho ΔT Lämmitysteho asennuskorkeus db(a) (kg) C kw** C kw** kw 50 Hz) (m.) AC-C S1000.LW ,4 1, ,5 AC-C S1500.LW ,6 2, ,5 AC-C S2000.LW ,8 3, ,5 AC-C S2500.LW ,1 4, ,5 AC-C S3000.LW ,3 5, ,5 AC-C M1000.LW ,55 2, AC-C M1500.LW ,74 3, AC-C M2000.LW ,1 4, AC-C M2500.LW ,3 5, AC-C M3000.LW ,48 6, AC-C G1000.LW ,7 3, ,5 AC-C G1500.LW ,9 4, ,5 AC-C G2000.LW ,4 6, ,5 AC-C G2500.LW ,6 7, ,5 AC-C G3000.LW ,8 9, ,5 ** Ilman lämpötilassa 15 C. 12

13 Mitat [mm] Vesiliitännät 3/4 Malli A B C D E a1 a2 b b1 AC-C S, AC-C M, AC-C G AC-C B, AC-C BB Säädin Vesilämmitteiset ilmaverhot R510 5-vaiheinen manuaalisäätö (sisältyy toimitukseen) Jopa 10 kojeen ilmavirtauksen 5-portainen manuaalisäätö Langaton kaukosäädin Automaattinen toiminta, jota säädetään ulkoisella signaalilla (ovikytkin tai termostaatti). Varustettu ohjelmoitavalla puhalluksen viiveellä Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä R515 5-portainen manuaali- tai automaattisäätö (lisätarvike) Ilmavirtauksen 5-portainen manuaali- tai automaattisäätö 5-portainen ilmavirran automaattisäätö, jota säädetään ovikytkimellä (maks.nopeus), jossa on ajastettu viive ja termostaatti (vaihe 1) Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä Sähkölämmitteiset ilmaverhot R310E 3-portainen manuaalisäätö (sisältyy toimitukseen) Ilmavirtauksen 3-portainen manuaalisäätö ja sähkölämmittimen 3-portainen säätö Automaattinen tehonsäätö huonetermostaatin mukaan 13

14 Ilmaverhot AC-COMFORT FLAT SARJA Sarja sisältää vesi- ja sähkölämmitteisiä malleja Asennus alakattoon Ilmavirta max m³/h Asennuskorkeus jopa 3,5 metriä Plug&Play-versiot, joissa valmiiksi kaapeloitu säädin AC-Comfort Flat -sarja on suunniteltu asennettavaksi alakattoon ja se on erittäin matala korkeussuunnassa (vain 220 mm). Asennuskorkeus on 2,5 3,5 metriä. Ilmaverhot soveltuvat kauppoihin, toimistoihin, ostoskeskuksiin ja hotelleihin. AC-Comfort-sarja sisältää kolmentyyppisiä ilmaverhoja (S - M - G), joiden pituudet ovat 1; 1,5; 2; 2,5 ja 3 metriä. Kojeen kotelo on kuumasinkittyä terästä, joka on jauhemaalattu valkoiseksi (RAL 9016). Kojeet on varustettu hiljaisilla ja energiatehokkailla radiaalipuhaltimilla. Toimitukseen sisältyvät säätölaitteet: R510-säädin vesilämmitteisiin ja R310-säädin sähkölämmitteisiin malleihin. R510-ohjauspaneelilla puhaltimen nopeutta säädetään viisiportaisesti. R310 säätää puhaltimen nopeutta ja lämmitystä kolmiportaisesti Sähköisiin Plug&Play-liittimiin on helppo pääsy, mikä varmistaa järjestelmän nopean ja helpon asennuksen. AC-Comfort Flat ilmaverhoihin on lisäksi helppo pääsy huoltoa ajatellen. Moottorin suojausluokka: IP44. Sähkönsyöttö: 230V, 50Hz, 1-v ja sähkölämmitteiset mallit 400V, 50Hz, 3-v Lisävarusteet: Infrapunasäädin, huonetermostaatti, seinäkiinnikkeet R515-ohjauspaneeli vesilämmitteisiin malleihin Suorakulmainen ja ovaali kotelo kannattimille ja liitännöille Omavoimainen kolmitieventtiili termostaatilla, jossa on kapillaari (3 metriä pitkä) Mekaaninen tai magneettinen ovikosketin 14

15 Tekniset tiedot - Vesilämmitteinen, 4,0 mm lamellijako Ilmavirta vesi 60/40 vesi 70/40 Puhaltimen Virta A Suurin Ääni* Paino Malli Nopeus tehon tarve (230 V m³/h ΔT Lämmitysteho ΔT Lämmitysteho asennuskorkeus db(a) (kg) C kw** C kw** kw 50 Hz) (m.) AC-F S1000W ,4 1, ,5 AC-F S1500W ,6 2, ,5 AC-F S2000W ,8 3, ,5 AC-F S2500W ,1 4, ,5 AC-F S3000W ,3 5, ,5 AC-F M1000W ,55 2, AC-F M1500W ,74 3, AC-F M2000W ,1 4, AC-F M2500W ,3 5, AC-F M3000W ,48 6, AC-F G1000W ,7 3, ,5 AC-F G1500W ,9 4, ,5 AC-F G2000W ,4 6, ,5 AC-F G2500W ,6 7, ,5 AC-F G3000W ,8 9, ,5 AC-F B1000W ,1 4, AC-F B1500W ,4 6, AC-F B2000W ,1 9, AC-F B2500W ,8 12, AC-F B3000W ,5 15, AC-F BB1000W ,4 6, AC-F BB1500W ,1 9, AC-F BB2000W ,8 12, AC-F BB2500W ,5 15, AC-F BB3000W ,2 18, ** Ilman lämpötilassa 15 C. Tekniset tiedot - Vesilämmitteinen, 3,0 mm lamellijako Malli Ilmavirta vesi 60/40 vesi 70/40 Puhaltimen Virta A Suurin Ääni* Paino Nopeus tehon tarve (230 V m³/h ΔT Lämmitysteho ΔT Lämmitysteho asennuskorkeus db(a) (kg) C kw** C kw** kw 50 Hz) (m.) AC-F S1000.LW ,4 1, ,5 AC-F S1500.LW ,6 2, ,5 AC-F S2000.LW ,8 3, ,5 AC-F S2500.LW ,1 4, ,5 AC-F S3000.LW ,3 5, ,5 AC-F M1000.LW ,55 2, AC-F M1500.LW ,74 3, AC-F M2000.LW ,1 4, AC-F M2500.LW ,3 5, AC-F M3000.LW ,48 6, AC-F G1000.LW ,7 3, ,5 AC-F G1500.LW ,9 4, ,5 AC-F G2000.LW ,4 6, ,5 AC-F G2500.LW ,6 7, ,5 AC-F G3000.LW ,8 9, ,5 ** Ilman lämpötilassa 15 C. 15

16 Mitat [mm] Vesiliitännät 3/4 A B C a1 a2 b b1 c1 c Säädin Vesilämmitteiset ilmaverhot R510 5-portainen manuaalisäätö (sisältyy toimitukseen) Jopa 10 kojeen ilmavirtauksen 5-portainen manuaalisäätö Langaton kaukosäädin Automaattinen toiminta, jota säädetään ulkoisella signaalilla (ovikytkin tai termostaatti). Varustettu ohjelmoitavalla puhalluksen viiveellä Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä R portainen manuaali- tai automaattisäätö (lisätarvike) Ilmavirtauksen 5-portainen manuaali- tai automaattisäätö 5-portainen ilmavirran automaattisäätö, jota säädetään ovikytkimellä (maks.nopeus), jossa on ajastettu viive ja termostaatti (vaihe 1) Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä Sähkölämmitteiset ilmaverhot R310E 3-portainen manuaalisäätö (sisältyy toimitukseen) Ilmavirtauksen 3-portainen manuaalisäätö ja sähkölämmittimen 3-portainen säätö Automaattinen tehonsäätö huonetermostaatin mukaan 16

17 Ilmaverhot AC-ELITE OVAL -SARJA Sarja sisältää vesi- ja sähkölämmitteisiä malleja Ilmavirta max m³/h Asennuskorkeus jopa 3,5 metriä Plug&Play-versiot, joissa valmiiksi kaapeloitu säädin AC-Elite Oval -ilmaverhot asennetaan vaakasuunnassa kulkuovien yläpuolelle. Asennuskorkeudet ovat 2,5 3,5 metriä. Malli sopii kohteisiin joissa arvostetaan näyttävyyttä: muotiliikkeet, pankit, hotellit jne. AC-Elite Oval -sarja sisältää kolmen tyyppisiä ilmaverhoja (S - M - G), joiden pituudet ovat 1; 1,5; 2; 2,5 ja 3 metriä. Kojeen kotelo on kuumasinkittyä terästä, joka on jauhemaalattu valkoiseksi (RAL 9016). Kojeet on varustettu hiljaisilla ja energiatehokkailla radiaalipuhaltimilla. Toimitukseen sisältyvät säätölaitteet: R510-säädin vesilämmitteisiin ja R310-säädin sähkölämmitteisiin malleihin. R510-ohjauspaneelilla puhaltimen nopeutta säädetään viisiportaisesti. R310 säätää puhaltimen nopeutta ja lämmitystä kolmiportaisesti Sähköisiin Plug&Play-liittimiin on helppo pääsy, mikä varmistaa järjestelmän nopean ja helpon asennuksen. Moottorin suojausluokka: IP44. Sähkönsyöttö: 230V, 50Hz, 1-v ja sähkölämmitteiset mallit 400V, 50Hz, 3-v Lisävarusteet: Infrapunasäädin, huonetermostaatti, seinäkiinnikkeet Kattoasennussarja R515-ohjauspaneeli vesilämmitteisiin malleihin Omavoimainen kolmitieventtiili termostaatilla, jossa on kapillaari (3 metriä pitkä) Mekaaninen tai magneettinen ovikosketin Jäähdytysveden kanssa käytettävä kondenssivesiallas ruostumattomasta teräksestä AISI 304 Ovaali kotelo liitännöille Saatavana pyydettäessä: Versio pystyasennukseen Erilaisia RAL-värejä 17

18 Tekniset tiedot - Vesilämmitteinen, 4,0 mm lamellijako Ilmavirta vesi 60/40 vesi 70/40 Puhaltimen Virta A Suurin Ääni* Paino Malli Nopeus tehon tarve (230 V m³/h ΔT Lämmitysteho ΔT Lämmitysteho asennuskorkeus db(a) (kg) C kw** C kw** kw 50 Hz) (m.) AC-EO S1000W ,4 1, ,5 AC-EO S1500W ,6 2, ,5 AC-EO S2000W ,8 3, ,5 AC-EO S2500W ,1 4, ,5 AC-EO S3000W ,3 5, ,5 AC-EO M1000W ,55 2, AC-EO M1500W ,74 3, AC-EO M2000W ,1 4, AC-EO M2500W ,3 5, AC-EO M3000W ,48 6, AC-EO G1000W ,7 3, ,5 AC-EO G1500W ,9 4, ,5 AC-EO G2000W ,4 6, ,5 AC-EO G2500W ,6 7, ,5 AC-EO G3000W ,8 9, ,5 ** Ilman lämpötilassa 15 C. Tekniset tiedot - Vesilämmitteinen, 3,0 mm lamellijako Malli Ilmavirta m³/h Nopeus vesi 60/40 vesi 70/40 Puhaltimen ΔT Lämmitysteho ΔT Lämmitysteho tehon tarve C kw** C kw** kw Virta A (230 V 50 Hz) Ääni* db(a) Paino (kg) Suurin asennuskorkeus (m.) AC-EO S1000.LW ,4 1, ,5 AC-EO S1500.LW ,6 2, ,5 AC-EO S2000.LW ,8 3, ,5 AC-EO S2500.LW ,1 4, ,5 AC-EO S3000.LW ,3 5, ,5 AC-EO M1000.LW ,55 2, AC-EO M1500.LW ,74 3, AC-EO M2000.LW ,1 4, AC-EO M2500.LW ,3 5, AC-EO M3000.LW ,48 6, AC-EO G1000.LW ,7 3, ,5 AC-EO G1500.LW ,9 4, ,5 AC-EO G2000.LW ,4 6, ,5 AC-EO G2500.LW ,6 7, ,5 AC-EO G3000.LW ,8 9, ,5 ** Ilman lämpötilassa 15 C. 18

19 Mitat [mm] IMU SISÄPUOLI ULKOPUOLI Tarkastusluukku PUHALLUS Kattoasennus Äänieristys Vesiliitännät: 3/4 A B C Säädin Vesilämmitteiset ilmaverhot R510 5-portainen manuaalisäätö (sisältyy toimitukseen) Jopa 10 kojeen ilmavirtauksen 5-portainen manuaalisäätö Langaton kaukosäädin Automaattinen toiminta, jota säädetään ulkoisella signaalilla (ovikytkin tai termostaatti). Varustettu ohjelmoitavalla puhalluksen viiveellä Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä R515 5-portainen manuaali- tai automaattisäätö (lisätarvike) Ilmavirtauksen 5-portainen manuaali- tai automaattisäätö Ilmavirran 5-portainen automaattisäätö, jota ohjataan ovikytkimellä (maks.nopeus), jossa on ajastettu viive ja termostaatti (vaihe 1) Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä Sähkölämmitteiset ilmaverhot R310E 3-portainen manuaalisäätö (sisältyy toimitukseen) Ilmavirtauksen 3-portainen manuaalisäätö ja sähkölämmittimen 3-portainen säätö Automaattinen tehonsäätö huonetermostaatin mukaan 19

20 Ilmaverhot AC-ELITE ROUND -SARJA Sarja sisältää vesi- ja sähkölämmitteisiä malleja Ilmavirta max m³/h Asennuskorkeus jopa 5 metriä Plug&Play-versiot, joissa valmiiksi kaapeloitu säädin AC-Elite Round -ilmaverhot asennetaan vaakasuunnassa kulkuovien yläpuolelle. Asennuskorkeus on 2,5 5 metriä. Ilmaverho soveltuu erilaisiin näyttävyyttä vaativiin käyttötarkoituksiin: muotiliikkeet, pankit, hotellit jne. AC-Elite Round -sarja sisältää viiden tyyppisiä ilmaverhoja (S - M - G - B - BB), joiden pituudet ovat 1; 1,5; 2; 2,5 ja 3 metriä. Kojeen kotelo on kuumasinkittyä terästä, joka on jauhemaalattu valkoiseksi (RAL 9016). Kojeet on varustettu hiljaisilla ja energiatehokkailla radiaalipuhaltimilla. Toimitukseen sisältyvät säätölaitteet: R510-säädin vesilämmitteisiin ja R310-säädin sähkölämmitteisiin malleihin. R510-ohjauspaneelilla puhaltimen nopeutta säädetään viisiportaisesti. R310 säätää puhaltimen nopeutta ja lämmitystä kolmiportaisesti Sähköisiin Plug&Play-liittimiin on helppo pääsy, mikä varmistaa järjestelmän nopean ja helpon asennuksen. Moottorin suojausluokka: IP20 B-BB-malleille ja IP44 S-M-Gmalleille. Sähkönsyöttö: 230V, 50Hz, 1-v ja sähkölämmitteiset mallit 400V, 50Hz, 3-v Lisävarusteet: Infrapunasäädin, huonetermostaatti, seinäkiinnikkeet Kattoasennussarja R515-ohjauspaneeli vesilämmitteisiin malleihin Omavoimainen kolmitieventtiili termostaatilla, jossa on kapillaari (3 metriä pitkä) Mekaaninen tai magneettinen ovikosketin Jäähdytysveden kanssa käytettävä kondenssivesiallas ruostumattomasta teräksestä AISI 304 Ovaali kotelo liitännöille Saatavana pyydettäessä: Malli pystyasennukseen. Erilaisia RAL-värejä 20

21 Tekniset tiedot - Vesilämmitteinen, 4,0 mm lamellijako Ilmavirta vesi 60/40 vesi 70/40 Puhaltimen Virta A Suurin Ääni* Paino Malli Nopeus tehon tarve (230 V m³/h ΔT Lämmitysteho ΔT Lämmitysteho asennuskorkeus db(a) (kg) C kw** C kw** kw 50 Hz) (m.) AC-ER S1000W ,4 1, ,5 AC-ER S1500W ,6 2, ,5 AC-ER S2000W ,8 3, ,5 AC-ER S2500W ,1 4, ,5 AC-ER S3000W ,3 5, ,5 AC-ER M1000W ,55 2, AC-ER M1500W ,74 3, AC-ER M2000W ,1 4, AC-ER M2500W ,3 5, AC-ER M3000W ,48 6, AC-ER G1000W ,7 3, ,5 AC-ER G1500W ,9 4, ,5 AC-ER G2000W ,4 6, ,5 AC-ER G2500W ,6 7, ,5 AC-ER G3000W ,8 9, ,5 AC-ER B1000W ,1 4, AC-ER B1500W ,4 6, AC-ER B2000W ,1 9, AC-ER B2500W ,8 12, AC-ER B3000W ,5 15, AC-ER BB1000W ,4 6, AC-ER BB1500W ,1 9, AC-ER BB2000W ,8 12, AC-ER BB2500W ,5 15, AC-ER BB3000W ,2 18, ** Ilman lämpötilassa 15 C. Tekniset tiedot - Vesilämmitteinen, 3,0 mm lamellijako Malli Ilmavirta m³/h Nopeus vesi 60/40 vesi 70/40 Puhaltimen ΔT Lämmitysteho ΔT Lämmitysteho tehon tarve C kw** C kw** kw Virta A (230 V 50 Hz) Ääni* db(a) Paino (kg) Suurin asennuskorkeus (m.) AC-ER S1000.LW ,4 1, ,5 AC-ER S1500.LW ,6 2, ,5 AC-ER S2000.LW ,8 3, ,5 AC-ER S2500.LW ,1 4, ,5 AC-ER S3000.LW ,3 5, ,5 AC-ER M1000.LW ,55 2, AC-ER M1500.LW ,74 3, AC-ER M2000.LW ,1 4, AC-ER M2500.LW ,3 5, AC-ER M3000.LW ,48 6, AC-ER G1000.LW ,7 3, ,5 AC-ER G1500.LW ,9 4, ,5 AC-ER G2000.LW ,4 6, ,5 AC-ER G2500.LW ,6 7, ,5 AC-ER G3000.LW ,8 9, ,5 ** Ilman lämpötilassa 15 C. 21

22 Mitat [mm] Kattoasennus IMU ULKOPUOLI SISÄPUOLI Tarkastusluukku Äänieristys PUHALLUS Vesiliitännät: 3/4 A B AC-ERS, AC-ER M, AC-ER G AC-ER B, AC-ER BB Säädin Vesilämmitteiset ilmaverhot R510 5-portainen manuaalisäätö (sisältyy toimitukseen) Jopa 10 kojeen ilmavirtauksen 5-portainen manuaalisäätö Langaton kaukosäädin Automaattinen toiminta, jota säädetään ulkoisella signaalilla (ovikytkin tai termostaatti). Varustettu ohjelmoitavalla puhalluksen viiveellä Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä R515 5-portainen manuaali- tai automaattisäätö (lisätarvike) Ilmavirtauksen 5-portainen manuaali- tai automaattisäätö 5-portainen ilmavirran automaattisäätö, jota säädetään ovikytkimellä (maks.nopeus), jossa on ajastettu viive ja termostaatti (vaihe 1) Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä Sähkölämmitteiset ilmaverhot R310E 3-portainen manuaalisäätö (sisältyy toimitukseen) Ilmavirtauksen 3-portainen manuaalisäätö ja sähkölämmittimen 3-portainen säätö Automaattinen tehonsäätö huonetermostaatin mukaan 22

23 Ilmaverhot AC-ELITE ALAS -SARJA Sarja sisältää vesi- ja sähkölämmitteisiä malleja Ilmavirta max m³/h Asennuskorkeus jopa 3,5 metriä Plug&Play-versiot, joissa valmiiksi kaapeloitu säädin AC-Elite Alas -ilmaverhot asennetaan vaakasuunnassa kulkuovien yläpuolelle. Asennuskorkeus on 2,5 3,5 metriä. Ilmaverho soveltuu näyttävyyttä vaativiin käyttötarkoituksiin: muotiliikkeet, pankit, hotellit jne. AC-Elite Alas -sarja sisältää kolmentyyppisiä ilmaverhoja (S - M - G), joiden pituudet ovat 1; 1,5; 2; 2,5 ja 3 metriä. Kojeen kotelo on kuumasinkittyä terästä, joka on jauhemaalattu valkoiseksi (RAL 9016). Kojeet on varustettu hiljaisilla ja energiatehokkailla radiaalipuhaltimilla. Toimitukseen sisältyvät säätölaitteet: R510-säädin vesilämmitteisiin ja R310-säädin sähkölämmitteisiin malleihin. R510-ohjauspaneelilla puhaltimen nopeutta säädetään viisiportaisesti. R310 säätää puhaltimen nopeutta ja lämmitystä kolmiportaisesti Sähköisiin Plug&Play-liittimiin on helppo pääsy, mikä varmistaa järjestelmän nopean ja helpon asennuksen. Moottorin suojausluokka: IP44. Sähkönsyöttö: 230V,50 Hz, 1-v ja sähkölämmitteiset mallit 400V, 50Hz, 3-v Lisävarusteet: Infrapunasäädin, huonetermostaatti, seinäkiinnikkeet Kattoasennussarja R515-ohjauspaneeli vesilämmitteisiin malleihin Omavoimainen kolmitieventtiili termostaatilla, jossa on kapillaari (3 metriä pitkä) Mekaaninen tai magneettinen ovikosketin Jäähdytysveden kanssa käytettävä kondenssivesiallas ruostumattomasta teräksestä AISI 304 Soikea kotelo liitännöille Saatavana pyydettäessä: Malli pystyasennukseen Erilaisia RAL-värejä 23

24 Tekniset tiedot - Vesilämmitteinen, 4,0 mm lamellijako Ilmavirta vesi 60/40 vesi 70/40 Puhaltimen Virta A Suurin Ääni* Paino Malli Nopeus tehon tarve (230 V m³/h ΔT Lämmitysteho ΔT Lämmitysteho asennuskorkeus db(a) (kg) C kw** C kw** kw 50 Hz) (m.) AC-EA S1000W ,4 1, ,5 AC-EA S1500W ,6 2, ,5 AC-EA S2000W ,8 3, ,5 AC-EA S2500W ,1 4, ,5 AC-EA S3000W ,3 5, ,5 AC-EA M1000W ,55 2, AC-EA M1500W ,74 3, AC-EA M2000W ,1 4, AC-EA M2500W ,3 5, AC-EA M3000W ,48 6, AC-EA G1000W ,7 3, ,5 AC-EA G1500W ,9 4, ,5 AC-EA G2000W ,4 6, ,5 AC-EA G2500W ,6 7, ,5 AC-EA G3000W ,8 9, ,5 ** Ilman lämpötilassa 15 C. Tekniset tiedot - Vesilämmitteinen, 3,0 mm lamellijako Malli Ilmavirta m³/h Nopeus vesi 60/40 vesi 70/40 Puhaltimen ΔT Lämmitysteho ΔT Lämmitysteho tehon tarve C kw** C kw** kw Virta A (230 V 50 Hz) AC-EA S1000.LW ,4 1, ,5 AC-EA S1500.LW ,6 2, ,5 AC-EA S2000.LW ,8 3, ,5 AC-EA S2500.LW ,1 4, ,5 AC-EA S3000.LW ,3 5, ,5 AC-EA M1000.LW ,55 2, AC-EA M1500.LW ,74 3, AC-EA M2000.LW ,1 4, AC-EA M2500.LW ,3 5, AC-EA M3000.LW ,48 6, AC-EA G1000.LW ,7 3, ,5 AC-EA G1500.LW ,9 4, ,5 AC-EA G2000.LW ,4 6, ,5 AC-EA G2500.LW ,6 7, ,5 AC-EA G3000.LW ,8 9, ,5 ** Ilman lämpötilassa 15 C. Ääni* db(a) Paino (kg) Suurin asennuskorkeus (m.) 24

25 Mitat [mm] Putki- ja sähköliitännät Kattoasennus Äänieristys IMU Vesiliitännät: 3/4 Tarkastusluukku PUHALLUS A B C Säädin Vesilämmitteiset ilmaverhot R510 5-portainen manuaalisäätö (sisältyy toimitukseen) Jopa 10 kojeen ilmavirtauksen 5-vaiheinen manuaalisäätö Langaton kaukosäädin Automaattinen toiminta, jota säädetään ulkoisella signaalilla (ovikytkin tai termostaatti). Varustettu ohjelmoitavalla puhalluksen viiveellä Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä R515 5-portainen manuaali- tai automaattisäätö (lisätarvike) Ilmavirtauksen 5-portainen manuaali- tai automaattisäätö 5-portainen ilmavirran automaattisäätö, jota säädetään ovikytkimellä (maks.nopeus), jossa on ajastettu viive ja termostaatti (vaihe 1) Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä Sähkölämmitteiset ilmaverhot R310E 3-portainen manuaalisäätö (sisältyy toimitukseen) Ilmavirtauksen 3- portainen manuaalisäätö ja sähkölämmittimen 3-portainen säätö Automaattinen tehonsäätö huonetermostaatin mukaan 25

26 Ilmaverhot AC-DOUBLEJET-SARJA Vesilämmitteiset ja vesijäähdytteiset mallit Ilmavirta max m 3 /h Asennuskorkeus jopa 4,5 metriä Kaksoisilmavirtatekniikka Mitat [mm] AC-Doublejet-ilmaverho soveltuu vaakasuuntaiseen asennukseen suuriin avonaisiin tiloihin, kuten varastoihin, pieniin tehtaisiin, autotalleihin tai suuriin tavarataloihin. Näkyvä tai alakattoasennus. Asennuskorkeus jopa 4,5 metriä. Pituudet 1; 1,5; 2; 2,5 ja 3 metriä. Tärkeimmät ominaisuudet: hyvä energiatehokkuus; tuplaverho pienentää energiankulutusta. Etuosan ilmavirta suojaa sisempää (lämmitetty/jäähdytetty) ilmavirtaa ulkoilman vaikutuksilta; sisempi lämmitetty ilmavirta saa aikaan miellyttävän sisäilman esimerkiksi aulatilaan. AC-Doublejet sisältää kaksi erillistä ilmaverhoa yhdessä kotelossa. Siinä on integroitu sekoituskammio säätölaitteineen. Kuumasinkitystä teräslevystä valmistettuun ja valkoiseen sävyyn RAL 9016 jauhemaalattuun koteloon on sijoitettu radiaalipuhaltimet kahteen riviin. Optimaalinen teho saavutetaan käyttämällä etuosan ilmavirtaa ja sisäpuoleista ilmavirtaa erikseen. Moottorin suojausluokka: IP20 B-BB-malleille ja IP44 M-G-malleille Sähkönsyöttö: 230V, 50Hz, 1-v Lisävarusteet: R515-säädin, infrapunasäädin, huonetermostaatti TERM Seinäkiinnittimet Kattoasennussarja Suorakulmainen ja ovaali kotelo kannattimille ja liitännöille Mekaaninen tai magneettinen ovikosketin Jäähdytysveden kanssa käytettävä kondenssivesiallas ruostumattomasta teräksestä AISI 304 Omavoimainen kolmitieventtiili termostaatilla, jossa kapillaari (2 metriä pitkä) Vesiliitännät 4-6 xm8 per Kattoasennus installazione a soffitto kattoasennuksessa SISÄPUOLI INTERNO SISÄTILA IMU ULKOPUOLI ESTERNO ULKOILMA Mandata PUHALLUS Ilmaverho Mandata Ilmaverho Malli A B C AC-DJM, AC-DJG AC-DJB - AC-DJBB

27 Säädin Vesilämmitteiset ilmaverhot R510 5-portainen manuaalisäätö (sisältyy toimitukseen) Jopa 10 kojeen ilmavirtauksen 5-portainen manuaalisäätö Langaton kaukosäädin Automaattinen toiminta, jota säädetään ulkoisella signaalilla (ovikytkin, termostaatti). Varustettu ohjelmoitavalla puhalluksen viiveellä Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä R515 5-portainen manuaali- tai automaattisäätö (lisätarvike) Ilmavirtauksen 5-portainen manuaali- tai automaattisäätö 5-vaiheinen ilmavirran automaattisäätö, jota säädetään ovikytkimellä (maks.nopeus), jossa on ajastettu viive ja termostaatti (vaihe 1) Magneettiventtiili, joka aktivoidaan kesä-/talvikytkimellä Tekniset tiedot - Vesilämmitteinen, 4,0 mm lamellijako Malli Ilmavirta m³/h Nopeus vesi 60/40 vesi 70/40 Puhaltimen ΔT Lämmitysteho ΔT Lämmitysteho tehon tarve C kw** C kw** kw Virta A (230 V 50 Hz) Ääni* db(a) Paino (kg) Suurin asennuskorkeus (m.) AC-DJ M1000W ,55 2, AC-DJ M1500W ,74 3, AC-DJ M2000W ,1 4, AC-DJ M2500W ,3 5, AC-DJ M3000W ,48 6, AC-DJ G1000W ,7 3, ,5 AC-DJ G1500W ,9 4, ,5 AC-DJ G2000W ,4 6, ,5 AC-DJ G2500W ,6 7, ,5 AC-DJ G3000W ,8 9, ,5 AC-DJ B1000W ,1 4, AC-DJ B1500W ,4 6, AC-DJ B2000W ,1 9, AC-DJ B2500W ,8 12, AC-DJ B3000W ,5 15, AC-DJ BB1000W ,4 6, AC-DJ BB1500W ,1 9, AC-DJ BB2000W ,8 12, AC-DJ BB2500W ,5 15, AC-DJ BB3000W ,2 18, ** Ilman lämpötilassa 15 C. Tekniset tiedot - Vesilämmitteinen, 3,0 mm lamellijako Malli Ilmavirta m³/h Nopeus vesi 60/40 vesi 70/40 Puhaltimen ΔT Lämmitysteho ΔT Lämmitysteho tehon tarve C kw** C kw** kw ** Ilman lämpötilassa 15 C. Virta A (230 V 50 Hz) Ääni* db(a) Paino (kg) Suurin asennuskorkeus (m.) AC-DJ M1000.LW ,55 2, AC-DJ M1500.LW ,74 3, AC-DJ M2000.LW ,1 4, AC-DJ M2500.LW ,3 5, AC-DJ M3000.LW ,48 6, AC-DJ G1000.LW ,7 3, ,5 AC-DJ G1500.LW ,9 4, ,5 AC-DJ G2000.LW ,4 6, ,5 AC-DJ G2500.LW ,6 7, ,5 AC-DJ G3000.LW ,8 9, ,5 27

28 Ilmaverhot AC-TEOLLISUUSSARJA Sarja sisältää vesi- ja sähkölämmitteisiä malleja Ilmavirta max m³/h Asennuskorkeus jopa 6 metriä AC-Industrial-ilmaverho soveltuu vaaka- tai pystysuuntaiseen asennukseen jopa 6 metrin ovikorkeuksiin. Ilmaverho soveltuu suuriin avoimiin tiloihin, kuten tehtaisiin, halleihin, suuriin varastoihin ja vastaaviin. AC-Industrial-sarja sisältää sähkö- ja vesilämmitteisiä malleja, joiden pituudet ovat 2; 2,5 ja 3 metriä. Korroosionkestävä kotelo on valmistettu kuumasinkitystä teräslevystä. Ilmanottosäleikkö on käsitelty kakskomponenttisella emalimaalauksella valkoiseen sävyyn RAL Mikroperforoidun metalliritilän ansiosta pöly, joka suodatetaan ja kerätään etuosaan, on helppo pyyhkäistä liinalla. Tehokkaat keskipakopuhaltimet antavat hyvät, tekniset suoritusarvot. Kotelon yläosassa on kattoripustusta varten aukot, joissa on M10- tai M12-sisäkierre. Vesiliitännät sijaitsevat ylhäällä vasemmalla. Seinäasennuskiinnikkeet kuuluvat toimitukseen. Moottorin suojausluokka: IP20 Sähkönsyöttö: 400V, 50Hz, 3-v Lisävarusteet: Kolmitieventtiili ZV3-20 Huonetermostaatti TERM Huurteenesto Automaattinen muuntajasäädin Mitat [mm] Aspirazione IMU Kiertoilma PUHALLUS 4 6 mutteria M10 (AC-HT-malleille) M12 (AC-GHT-malleille ja AC-SHT-malleille) Malli A B C D E a b AC-HT AC-GHT * * AC-SHT * * * Riippuu lämmityspatterin muotoilusta HUOM.: Katso vesiliitännät teknisten tietojen taulukosta. 28

29 Tekniset tiedot - Sähkölämmitteinen versio Malli Sähkönsyöttö V, Hz, vaihe Ilmavirta m³/h Lämmitysteho kw Virta A Ääni* db(a) Paino (kg) Suurin asennuskorkeus (m.) AC-HT2000E 400/50/ , AC-HT2500E 400/50/ AC-HT3000E 400/50/ , AC-GHT2000E 400/50/ *** 7, AC-GHT2500E 400/50/ *** 11, AC-GHT3000E 400/50/ *** 15, AC-SHT2000E 400/50/ *** AC-SHT2500E 400/50/ *** 19, AC-SHT3000E 400/50/ *** 24, Tekniset tiedot - Vesilämmitteinen versio, 4,0 mm lamellijako Malli Sähkönsyöttö V, Hz, vaihe Ilmavirta m³/h Lämmitysteho kw ** Liitännät Putkiliitännät ΔT C Virta A Ääni* db(a) Paino (kg) Suurin asennuskorkeus (m.) AC-HT2000W 400/50/ ,1 1 1/2 14 7, AC-HT2500W 400/50/ ,9 1 1/2 15 9, AC-HT3000W 400/50/ ,7 1 1/ , AC-GHT2000W 400/50/ ,5 1 1/4 21 7, AC-GHT2500W 400/50/ / , AC-GHT3000W 400/50/ / , AC-SHT2000W 400/50/ / AC-SHT2500W 400/50/ / , AC-SHT3000W 400/50/ / , ** Vedellä 80/60 C ja ilman lämpötilassa 20 C. *** Lämmityspatterin teho: pyydettäessä. 29

30 Ilmaverhot Säätimet ja lisävarusteet R510-säädin R515-säädin R310E-säädin RB-säädin TM848-ajastin TERM-termostaatti TV1-termostaattiventtiili ZV-3-kolmitieventtiili ZV3-20-kolmitieventtiili Mekaaninen ovikosketin DC.MEC Magneettinen ovikosketin DK-1 30

31 Lisävarusteet asennukseen AC Linea ja AC Comfort -sarjalle Näkyvä asennus Alaslaskettu sisäkatto (ZDE asennussarja) Alaslaskettu sisäkatto (ZDS asennussarja liukusovitteilla) 31

32 We Bring Air to Life Fläkt Woods on ilmankäsittelyn edelläkävijä. Olemme erikoistuneet ilmastoinnin ja ilmankäsittelyratkaisujen kehittämiseen ja valmistamiseen. Yhteinen kokemuksemme on vertaansa vailla. Toimitamme järjestelmiä, jotka toteuttavat halutut ominaisuudet ja saavutusarvot energiatehokkaasti. Ratkaisut kaikkiin ilmastointi- ja ilmankäsittelytarpeisiin Fläkt Woods tuottaa ratkaisuja rakennusten ilmanvaihtoon ja ilmastointiin sekä puhallinratkaisuja teollisuuteen ja infrastruktuuriin. Ilmankäsittelykoneet Lohko-, kompaktit ja pienet ilmankäsittelykoneet. Suunniteltu varmistamaan hyvä sisäilma energiatehokkaasti ja luotettavasti. Ilmanvaihdon päätelaitteet ja kanavat Laajaan valikoimaamme sisältyvät seinä-, katto- ja lattia-asennuksiin soveltuvat tulo- ja poistoilman ilmanjakolaitteet ja venttiilit kaikentyyppisiin rakennuksiin. Jäähdytyspalkit Aktiiviset induktiopalkit ilmanvaihtoon, jäähdytykseen ja lämmitykseen sekä passiiviset konvektiopalkit jäähdytykseen. Vapaaseen asennukseen tai alakattoon. Ainutlaatuiset mukavuussäädöt, virtauskuvion säätöominaisuudet ja tarpeenmukaiset ilmavirrat. Asuinrakennusten ilmanvaihto Laaja tuotevalikoima asuinrakennusten ilmanvaihtoon. Sisältää ilmankäsittelykoneita, poistoilmapuhaltimia ja liesikupuja, jotka toteuttavat hyvän sisäilman tarpeenmukaisesti ja energiaa säästäen. Energian talteenotto Lämpöä ja/tai kylmää sekä mahdollisesti myös kosteutta siirtävät korkean hyötysuhteen ratkaisut. Puhaltimet Nykyaikaiset aksiaali-, radiaalija kammiopuhaltimet yleis- ja prosessikäyttöön. Kattava valikoima myös korkean lämpötilan ja ATEXsovelluksiin. Jäähdyttimet Ilma- ja vesijäähdytteiset jäähdyttimet, joiden jäähdytysteho on jopa kw. Suunniteltu vähentämään vuosittaista energiankulutusta kaikentyyppisissä rakennuksissa. Säätölaitteet ja käytöt Tuotteisiimme yhteensopivat säätöratkaisut tilakohtaisen tai/ ja henkilökohtaisen sisäilmaston toteuttamiseksi. Asiantuntijamme löytävät ratkaisun energiatehokkaan järjestelmän suunnittelemiseksi ja toteuttamiseksi. Akustiset tuotteet Täydellinen valikoima kone- ja kanavavaimentimia myös M1-puhtausluokiteltuina. Saavutusarvot mitattu yhdessä ilmankäsittelykoneidemme ja puhaltimiemme kanssa. Fläkt Woods Oy Kalevantie 39 FI TURKU SUOMI info.fi@flaktwoods.com -
