1 ILMAVERHOT DIGITAL JA SUPER DIGITAL INVERTER

2 Ilmaverho Ilmaverhon avainominaisuudet Ilmaverhoa käytetään erottamaan kaksi ympäristöä toisistaan ovien ollessa auki tai kun ovia avataan ja suljetaan toistuvasti. Se muodostaa ilmasta verhon, joka puhalletaan auki olevan oven yläpuolelta. Näkymätön verho estää ilmankulun lävitseen. Energiasäästöt Estää vedon tunteen ja suodattamattoman ilman pääsyn käsiteltyyn huoneilmaan. Samalla se myös estää käsitellyn ilman pääsyn ulos huoneistosta. Mukavuus Parantaa ilmanlaatua estäen hyönteisten, pölyn, savun ja hajujen pääsyn sisätiloihin. Uusiutuva lämpöpumppuenergia Verrattuna perinteisiin oviverhoihin Toshiba tarjoaa merkittäviä säästöjä. Lämpöpumput tarjoavat ympäristöystävällisen vaihtoehdon, kun suorasähköllä toimivat oviverhot mahdollisesti kielletään. ULKONA SISÄLLÄ KUUMAT LÄMPÖTILAT HYÖNTEISET PÖLY SAVU SAASTEET KYLMÄT LÄMPÖTILAT LÄMMITYS ILMASTOINTI SUODATETTUA ILMAA 2 TOSHIBA

3 Talvi ja Kesä toiminto Säleikkö tulisi säätää kesä- tai talvitoiminnolle. Talvitoiminnolla ilma tulisi ohjata 10 tai 15 astetta ulospäin. Tällä asetuksella ilma puhalletaan oven suuntaan. Kesätoiminnolla ilma tulisi ohjata 10 tai 15 astetta sisäänpäin. Tällä asetuksella ilma puhalletaan oven suuntaan. Talvi toiminto (Lämmitys toiminto) 27 C 7 C 27 C 35 C 27 C 35 C 35 C Kuuma Ilma Lämmin ilma Kylmä ilma Kesä toiminto (Pelkkä puhallus toiminto) 20 C 35 C 20 C 7 C 20 C 7 C 20 C Kuuma Ilma Viileä ilma Kylmä ilma TOSHIBA 3

4 Ilmaverho Tuotevalikoima Toshiba oviverhoa on kolmea eri mallia. Nämä yksiköt ovat yhteensopivia huipputehokkaiden Toshiba Digitaalinen Inverter ulkoyksiköiden kanssa. Vapaana riippuva yksikkö (CH) Kasetti yksikkö (UH) Sisään rakennettava yksikkö (BH) Kustomoidut ominaisuudet Standardi mallien lisäksi on mahdollista tilata eri värisiä ja mallisia yksiköitä, ottakaa yhteys maahantuojaan. Mittojen mukaan suunnitellut yksiköt pyynnöstä. Tekniset ominaisuudet Yksiköt edustava tekniikkaa, joka mahdollista helpon asennuksen ja huollon. Integroitu sähkörasia Ratkaisu antaa seuraavat edut: Helppo pääsy asennettaessa ja huollettaessa, ei tarvetta erilliselle DX liitännälle, Plug and Play ratkaisu tehdasasenteisella piirikortilla, sähkösyöttö ulkoyksikölle. Laippamutteriliitokset Toshiba Ilmaverhoissa on laippamutteriliitokset. Ilmanohjauksen suunnan muunneltavuus Ilmanohjaimen voi säätää 5 eri asentoon ((+15,+10, 0, -10, -15 ). Tippavesiallas Kaikki mallit pitävät sisällään tippavesialtaan. Sulatustoiminnon aikana sisäyksikkö jatkaa toimintaansa. Tippavesialtaaseen muodostuva vesi haihtuu lämmitystoiminnon aikana. 4 TOSHIBA

5 1 2 PE BK WH RD PE RC RC PE N Maksimi oven leveys ja korkeus metreinä 1,0 1,0 RAV-CT100CH-M RAV-CT100CH-L 1,5 1,5 Näkymä ylhäältä Näkymä sivusta A 45 2,0 RAV-CT150CH-M 2,0 RAV-CT150CH-L LP GP N PE Näkymä edestä A RAV-CT200CH-M 2,5 RAV-CT200CH-L 2,5 30 Näkymä alta RAV-CT250CH-M RAV-CT250CH-L GP: Kaasuputki (Ø 15.9mm) LP: Nesteputki (Ø 9.5 mm) RAV-CT_CH VAPAASTI ASENNETTAVA YKSIKKÖ Sopii oven yläpuolle kohteisiin, joissa koko yksikkö on näkyvissä Malli RAV-CT 100CH-M 100CH-L 150CH-M 150CH-L 200CH-M 200CH-L 250CH-M 250CH-L Tehon yksikkö hp Lämmitysteho kw ,2 11, C.O.P. (RAV-SP_AT) W/W 2,72 3,14 3,11 3,59 2,83 7 n/a n/a C.O.P. (RAV-SP_AT8) W/W n/a n/a 1 3,47 2,66 7 2,42 2,79 C.O.P. (RAV-SM_AT) W/W 2,35 2,72 2,48 2,87 2,39 2,76 2,35 2,71 Ilmavirta W/W Omakäyttöteho kw 0,56 0,82 0,74 1,11 0,93 1,64 1,11 1,92 Äänenpaine dba Paino kg Mitat kaikille yksiköille (K x L x S) mm : 260 x 2710 x 490 TOSHIBA 5

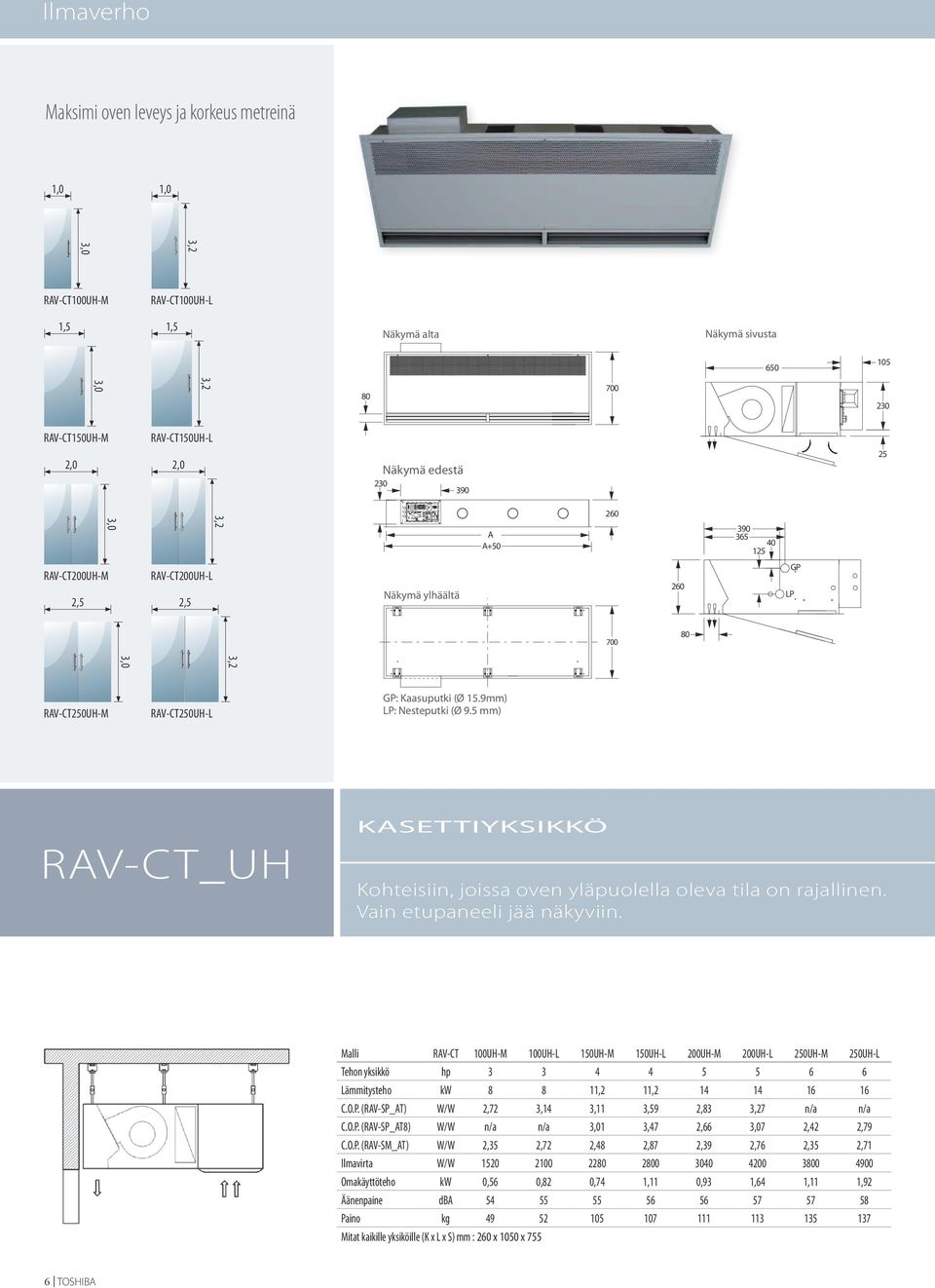

6 PE N PE BK WH RD PE RC RC TT-13 TAM K 0847 MCC CR-TRP50A MCC COMPONENT SIDE Ilmaverho Maksimi oven leveys ja korkeus metreinä 1,0 1,0 RAV-CT100UH-M RAV-CT100UH-L 1,5 1,5 Näkymä alta Näkymä sivusta RAV-CT150UH-M 2,0 RAV-CT150UH-L 2,0 230 Näkymä edestä N PE A A RAV-CT200UH-M 2,5 RAV-CT200UH-L 2,5 Näkymä ylhäältä 260 LP GP RAV-CT250UH-M RAV-CT250UH-L GP: Kaasuputki (Ø 15.9mm) LP: Nesteputki (Ø 9.5 mm) RAV-CT_UH KASETTIYKSIKKÖ Kohteisiin, joissa oven yläpuolella oleva tila on rajallinen. Vain etupaneeli jää näkyviin. Malli RAV-CT 100UH-M 100UH-L 150UH-M 150UH-L 200UH-M 200UH-L 250UH-M 250UH-L Tehon yksikkö hp Lämmitysteho kw ,2 11, C.O.P. (RAV-SP_AT) W/W 2,72 3,14 3,11 3,59 2,83 7 n/a n/a C.O.P. (RAV-SP_AT8) W/W n/a n/a 1 3,47 2,66 7 2,42 2,79 C.O.P. (RAV-SM_AT) W/W 2,35 2,72 2,48 2,87 2,39 2,76 2,35 2,71 Ilmavirta W/W Omakäyttöteho kw 0,56 0,82 0,74 1,11 0,93 1,64 1,11 1,92 Äänenpaine dba Paino kg Mitat kaikille yksiköille (K x L x S) mm : 260 x 1050 x TOSHIBA

7 1 2 PE BK WH RD PE RC RC PE N N PE Maksimi oven leveys ja korkeus metreinä 1,0 1,0 RAV-CT100BH-M RAV-CT100BH-L 1,5 1,5 Näkymä ylhäältä A 45 Näkymä sivusta LP GP RAV-CT150BH-M RAV-CT150BH-L 2,0 2, Näkymä edestä 105 A RAV-CT200BH-M 2,5 RAV-CT200BH-L 2, Näkymä alta RAV-CT250BH-M RAV-CT250BH-L GP: Kaasuputki (Ø 15.9mm) LP: Nesteputki (Ø 9.5 mm) 25 RAV-CT_BH SISÄÄN RAKENNETTAVA YKSIKKÖ Kohteisiin, joissa laite upotetaan oven yläpuolelle kattoon. Vain puhallusritilät näkyvät. Malli RAV-CT 100BH-M 100BH-L 150BH-M 150BH-L 200BH-M 200BH-L 250BH-M 250BH-L Tehon yksikkö hp Lämmitysteho kw ,2 11, C.O.P. (RAV-SP_AT) W/W 2,72 3,14 3,11 3,59 2,83 7 n/a n/a C.O.P. (RAV-SP_AT8) W/W n/a n/a 1 3,47 2,66 7 2,42 2,79 C.O.P. (RAV-SM_AT) W/W 2,35 2,72 2,48 2,87 2,39 2,76 2,35 2,71 Ilmavirta W/W Omakäyttöteho kw 0,56 0,82 0,74 1,11 0,93 1,64 1,11 1,92 Äänenpaine dba Paino kg Mitat kaikille yksiköille (K x L x S) mm : x1105x720 TOSHIBA 7

8 Ilmaverho Ulkoyksiköt Toshiba Digital ja SUPER DIGITAL INVERTER yksiköt tarjoavat ennen näkemättömän suuria säästöjä ympäristöämme unohtamatta. Yksilöllisellä teknologialla, joustavalla säädöllä ja parannetulla asennettavuudella laitteet tarjoavat mukavuutta ja käytännöllisyyttä kohteeseen kuin kohteeseen. Vektori ohjattu tasavirta hybridi inverter: Sekä PAM että PWM ohjaus. Edistyksellinen ilmanhallinta: Tehokkaat puhallinmoottorit, suuret puhallinpyörät ja uusi imukartion muotoilu. Pitkät putkimatkat: Maksimi putkipituus jopa 75 m pituus ja korkeusero 30 m. Laaja toiminta-alue: Aina -20 o C asti lämmityksessä (2HP - 6HP). Eco-Drive kaksoisrotaatiokompressori: Toshiba Eco-Drive kaksoisrotaatiokompressori tarjoaa mahtavaa energiatehokkuutta sekä täydellä teholla että osateholla. Digitaalinen Inverter RAV-SM803AT-E RAV-SM1103AT-E1 RAV-SM1403AT-E1 RAV-SM1603AT-E CH UH BH RAV-CT100CH-M RAV-CT150CH-M RAV-CT200CH-M RAV-CT250CH-M RAV-CT100CH-L RAV-CT150CH-L RAV-CT200CH-L RAV-CT250CH-L RAV-CT100UH-M RAV-CT150UH-M RAV-CT200UH-M RAV-CT250UH-M RAV-CT100UH-L RAV-CT150UH-L RAV-CT200UH-L RAV-CT250UH-L RAV-CT100BH-M RAV-CT150BH-M RAV-CT200BH-M RAV-CT250BH-M RAV-CT100BH-L RAV-CT150BH-L RAV-CT200BH-L RAV-CT250BH-L SUPER DIGITAL INVERTER CH UH BH RAV-SP804AT-E RAV-SP1104AT-E RAV-SP1404AT-E RAV-SP1104AT8-E RAV-SP1404AT8-E RAV-SP1604AT8-E RAV-CT100CH-M RAV-CT150CH-M RAV-CT200CH-M RAV-CT250CH-M RAV-CT100CH-L RAV-CT150CH-L RAV-CT200CH-L RAV-CT250CH-L RAV-CT100UH-M RAV-CT150UH-M RAV-CT200UH-M RAV-CT250UH-M RAV-CT100UH-L RAV-CT150UH-L RAV-CT200UH-L RAV-CT250UH-L RAV-CT100BH-M RAV-CT150BH-M RAV-CT200BH-M RAV-CT250BH-M RAV-CT100BH-L RAV-CT150BH-L RAV-CT200BH-L RAV-CT250BH-L 8 TOSHIBA

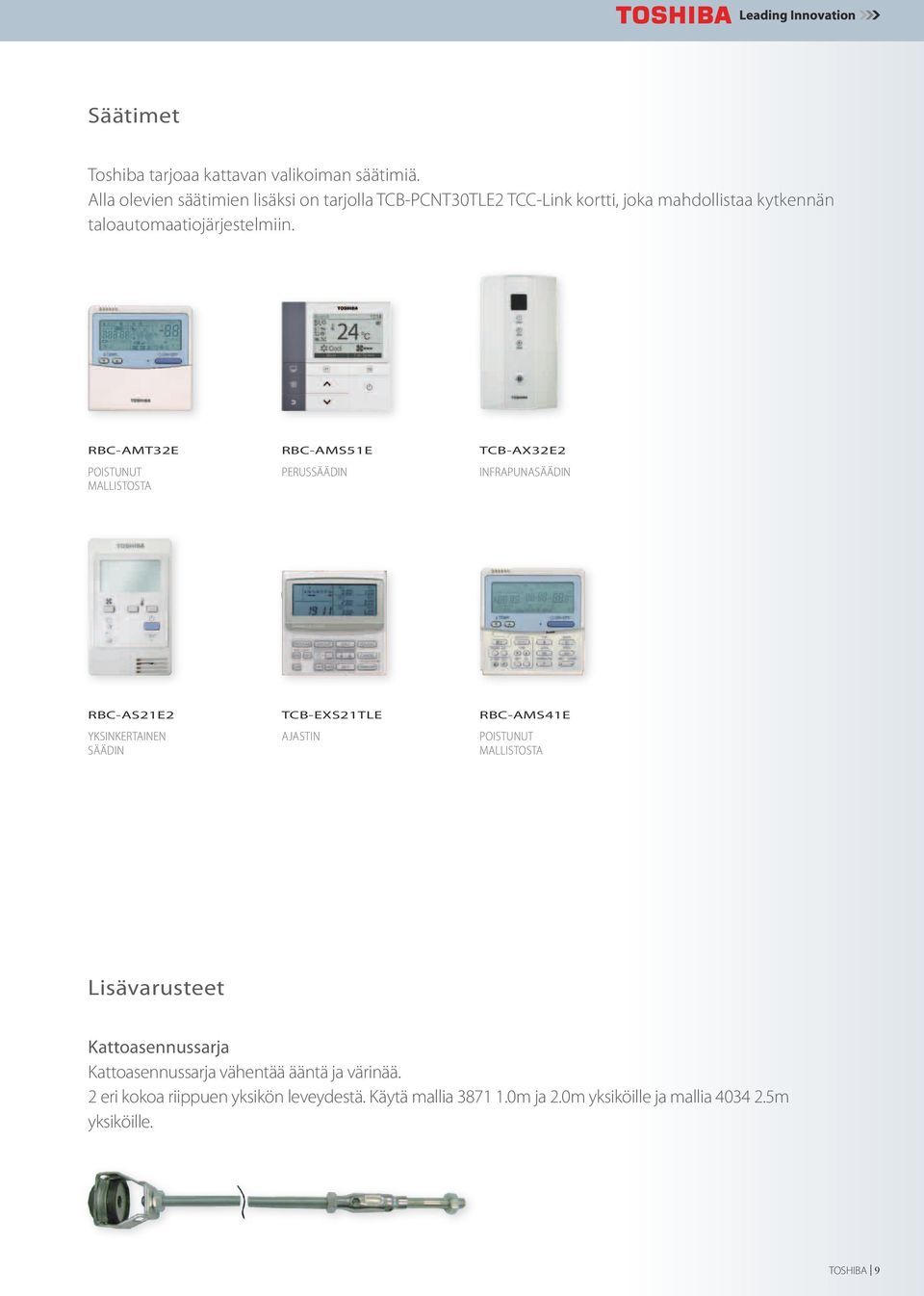

9 Säätimet Toshiba tarjoaa kattavan valikoiman säätimiä. Alla olevien säätimien lisäksi on tarjolla TCB-PCNT30TLE2 TCC-Link kortti, joka mahdollistaa kytkennän taloautomaatiojärjestelmiin. RBC-AMT32E RBC-AMS51E TCB-AX32E2 POISTUNUT PERUSSÄÄDIN INFRAPUNASÄÄDIN MALLISTOSTA RBC-AS21E2 TCB-EXS21TLE RBC-AMS41E YKSINKERTAINEN SÄÄDIN AJASTIN POISTUNUT MALLISTOSTA Lisävarusteet Kattoasennussarja Kattoasennussarja vähentää ääntä ja värinää. 2 eri kokoa riippuen yksikön leveydestä. Käytä mallia m ja 2.0m yksiköille ja mallia m yksiköille. TOSHIBA 9

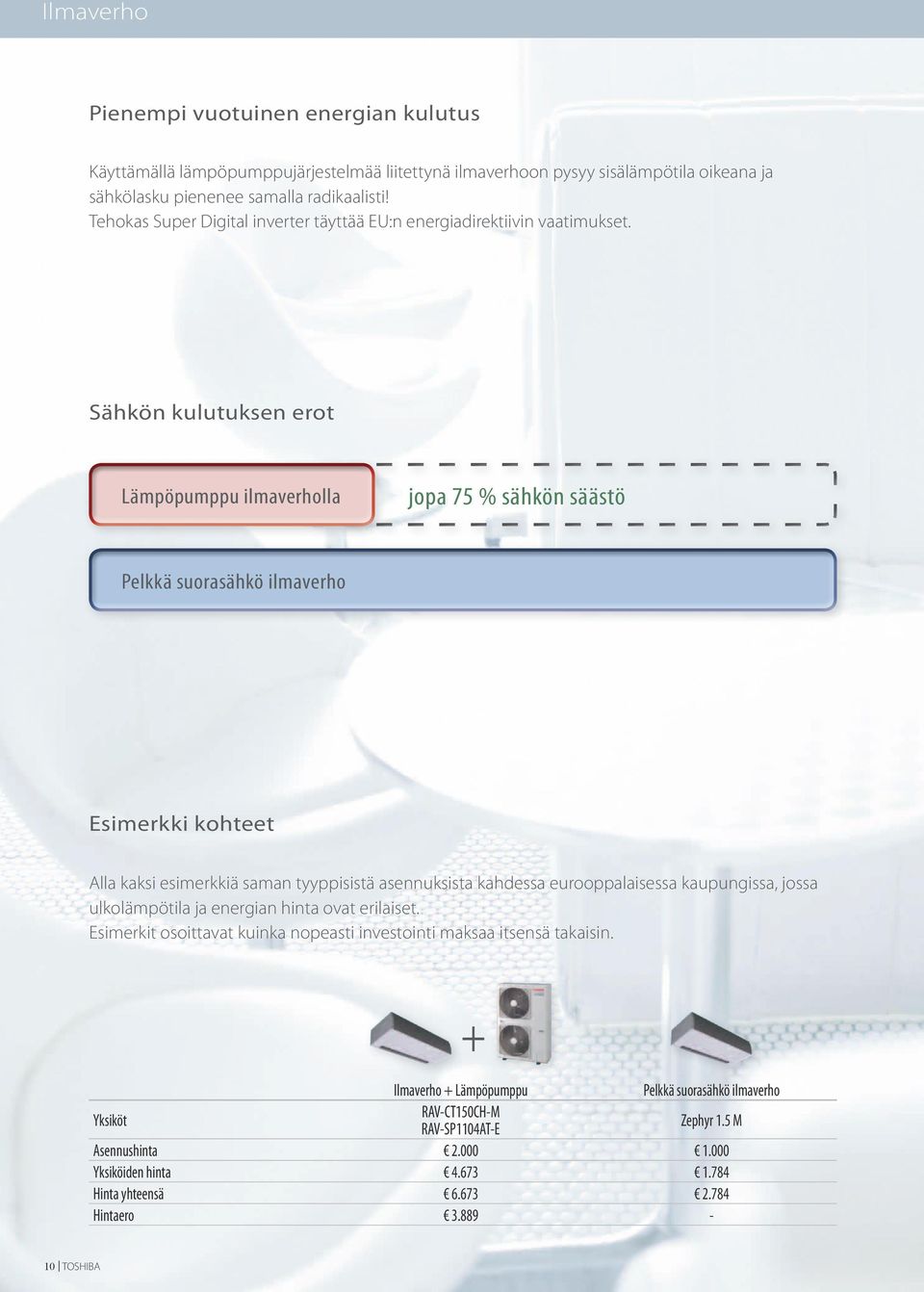

10 Ilmaverho Pienempi vuotuinen energian kulutus Käyttämällä lämpöpumppujärjestelmää liitettynä ilmaverhoon pysyy sisälämpötila oikeana ja sähkölasku pienenee samalla radikaalisti! Tehokas Super Digital inverter täyttää EU:n energiadirektiivin vaatimukset. Sähkön kulutuksen erot Lämpöpumppu ilmaverholla jopa 75 % sähkön säästö Pelkkä suorasähkö ilmaverho Esimerkki kohteet Alla kaksi esimerkkiä saman tyyppisistä asennuksista kahdessa eurooppalaisessa kaupungissa, jossa ulkolämpötila ja energian hinta ovat erilaiset. Esimerkit osoittavat kuinka nopeasti investointi maksaa itsensä takaisin. Ilmaverho + Lämpöpumppu Pelkkä suorasähkö ilmaverho Yksiköt RAV-CT150CH-M RAV-SP1104AT-E Zephyr 1.5 M Asennushinta Yksiköiden hinta Hinta yhteensä Hintaero TOSHIBA

11 Kauppa Pariisissa, Ranskassa Kauppa auki 7 päivää viikossa / 12 tuntia päivässä ( ) Ilmaverho + Lämpöpumppu Pelkkä suorasähkö ilmaverho Vuotuinen energiankulutus kwh kwh Vuotuinen sähkölasku Vuotuiset säästöt Takaisinmaksuaika vuosina 2,3 Vuotuinen Lämmitysaika = 3303 tuntia Ovi auki, kun kauppa on auki (Oven leveys 1.5m, oven korkeus 2.9m). Takaisinmaksuaika laskettu käyttäen Pariin ulkolämpötiloja tunneittain. Lämmitystarve kun kauppa on auki ja ulkona lämpötila LC DX Ilmaverhon vuotuinen energian kulutus tunneittain perustuen ulkolämpötilaan. Sähköinen ilmaverho tarjoaa saman lämmitystehon kuin LC DX ilmaverho. Sähköisen ilmaverhon tehokkuus 95%. Ranskan 2011 sähkön hinta ( 0,0763 / kwh). Asennushinta ja laitteiden hinta arvioitu Takaisinmaksu Kuukausia Kauppa Münchenissä, Saksassa Kauppa auki 7 päivää viikossa / 12 tuntia päivässä ( ) Ilmaverho + Lämpöpumppu Pelkkä suorasähkö ilmaverho Vuotuinen energiankulutus kwh kwh Vuotuinen sähkölasku Vuotuiset säästöt Takaisinmaksuaika vuosina 1,3 Vuotuinen Lämmitysaika = 3501 tuntia Ovi auki, kun kauppa on auki (Oven leveys 1.5m, oven korkeus 2.9m). Takaisinmaksuaika laskettu käyttäen Münchenin ulkolämpötiloja tunneittain. Lämmitystarve kun kauppa on auki ja ulkona lämpötila LC DX Ilmaverhon vuotuinen energian kulutus tunneittain perustuen ulkolämpötilaan. Sähköinen ilmaverho tarjoaa saman lämmitystehon kuin LC DX ilmaverho. Sähköisen ilmaverhon tehokkuus 95%. Saksan sähkön hinta 2011 ( 0,1340 / kwh). Asennushinta ja laitteiden hinta arvioitu Takaisinmaksu Kuukausia TOSHIBA 11
