1 Kaapeliluettelo

2 Sisällysluettelo Asennus Sivu Teollisuus Sivu FQ Easy (MK-LSZH) 8 MOTIONLINE-RHEYFLEX 500 Y 34 RQ (MKEM-HF) 9 MOTIONLINE-RHEYFLEX 500 YCY 36 EXQ Easy (HXJ Easy ) 10 MOTIONLINE-RHEYFLEX 500 XH 38 MMJ 11 MOTIONLINE-RHEYFLEX XCH 39 FQQ (MMJ LZHF) 12 MOTIONLINE-RHEYFLEX Power EMC 40 FXQ Easy 13 LINEAX Kumikaapeli H07RN-F 41 MCMK-HF 1 kv 14 H01N2-D 43 MCMK-HF EMC 1 kv 15 RHEYCORD (RTS) (N)SHTOEU-J 44 AXQ Easy 1 kv 16 AXQJ LT 12 kv ja 24 kv 17 Puhelinkaapelit AXQJ TT 12 kv ja 24 kv 18 VMOHBU-TL 45 AMCMK-HF 1 kv 19 VMOHBUK-TL 46 EQQR (MMO-LSZH) 20 MHS-LSZH 47 EQFR (MCMO-HF) 21 KLM 48 Alsecure Premium 22 KLM LSZH 49 Alsecure Plus Ohjaus 23 KLMA 50 Alsecure Plus 1 kv 4 ² 24 KLMA LSZH 51 Alsecure Plus 1 kv 6 ² 25 ALSECURE Premium 1,0 52 Cable Walker 26 RKKN 53 RG 59 B/U 54 Sähköverkot RG 59 LSZH 55 AXMK PE 1 kv 27 RG 59 B/U + 2x0,75 56 AXMK 1 kv 28 RG x0,75 LSZH 57 DUOLEX 1 kv 29 AXCLIGHT TT 24 kv 30 Pidätäe oikeuden muutoksiin. AXLJ-F TTCL 24 kv 31 Täydelliset tuotetiedot netissä Taulukot jäljennetty asianmukaisella luvalla. AXCLIGHT -H LT 24 kv 32 Virallisesti voimassa oleva, ainoastaan SIS:n BLL 24 kv 33 julkaisemat.

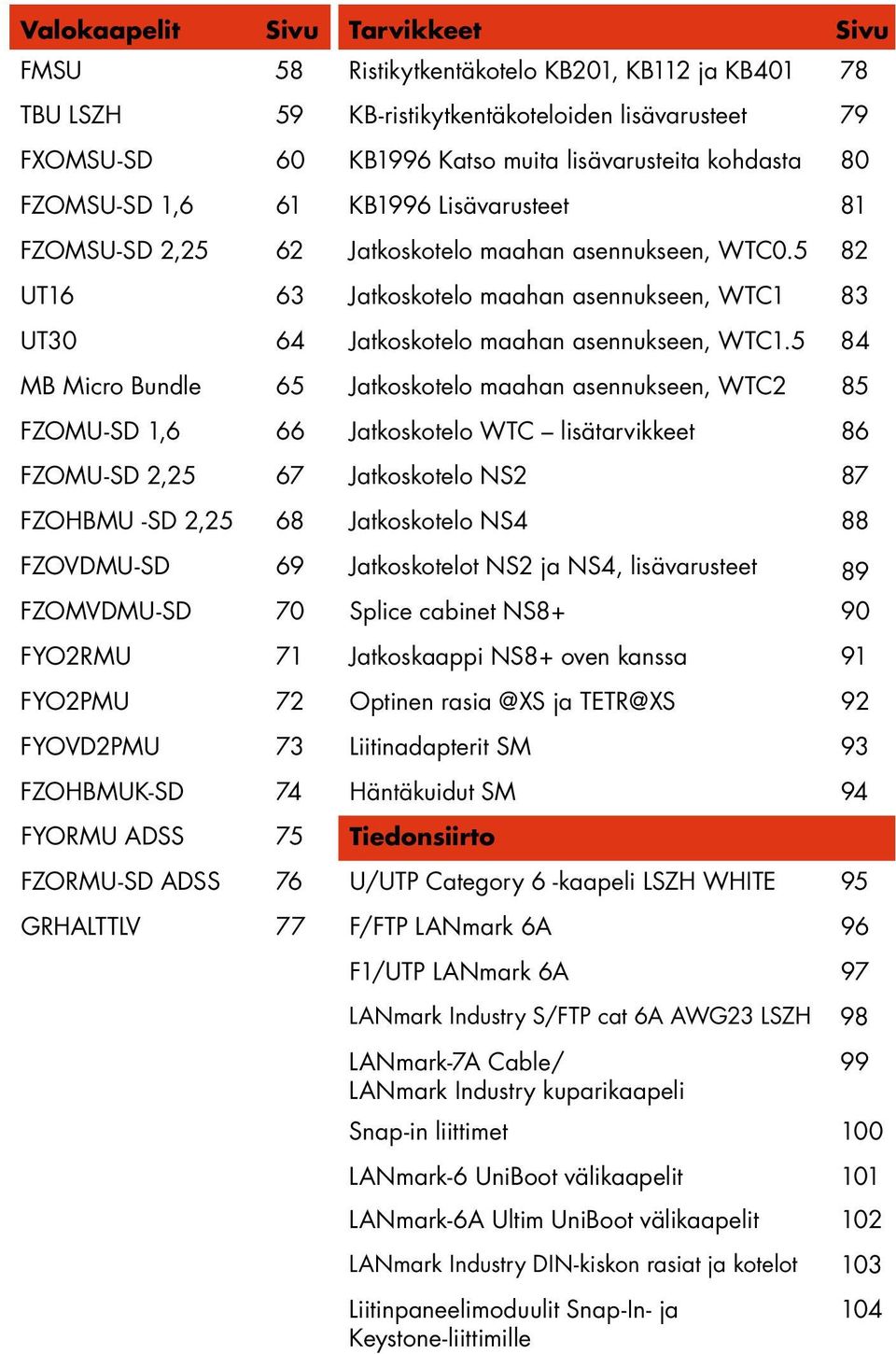

3 Valokaapelit Sivu Tarvikkeet Sivu FMSU 58 Ristikytkentäkotelo KB201, KB112 ja KB TBU LSZH 59 KB-ristikytkentäkoteloiden lisävarusteet 79 FXOMSU-SD 60 KB1996 Katso muita lisävarusteita kohdasta 80 FZOMSU-SD 1,6 61 KB1996 Lisävarusteet 81 FZOMSU-SD 2,25 62 Jatkoskotelo maahan asennukseen, WTC UT16 63 Jatkoskotelo maahan asennukseen, WTC1 83 UT30 64 Jatkoskotelo maahan asennukseen, WTC MB Micro Bundle 65 Jatkoskotelo maahan asennukseen, WTC2 85 FZOMU-SD 1,6 66 Jatkoskotelo WTC lisätarvikkeet 86 FZOMU-SD 2,25 67 Jatkoskotelo NS2 87 FZOHBMU -SD 2,25 68 Jatkoskotelo NS4 88 FZOVDMU-SD 69 Jatkoskotelot NS2 ja NS4, lisävarusteet 89 FZOMVDMU-SD 70 Splice cabinet NS8+ 90 FYO2RMU 71 Jatkoskaappi NS8+ oven kanssa 91 FYO2PMU 72 Optinen ja 92 FYOVD2PMU 73 Liitinadapterit SM 93 FZOHBMUK-SD 74 Häntäkuidut SM 94 FYORMU ADSS 75 Tiedonsiirto FZORMU-SD ADSS 76 U/UTP Category 6 -kaapeli LSZH WHITE 95 GRHALTTLV 77 F/FTP LANmark 6A 96 F1/UTP LANmark 6A 97 LANmark Industry S/FTP cat 6A AWG23 LSZH 98 LANmark-7A Cable/ 99 LANmark Industry kuparikaapeli Snap-in liittimet 100 LANmark-6 UniBoot välikaapelit 101 LANmark-6A Ultim UniBoot välikaapelit 102 LANmark Industry DIN-kiskon rasiat ja kotelot 103 Liitinpaneelimoduulit Snap-In- ja Keystone-liittimille 104

4 Sisällysluettelo KÄYTTÖÖNOTTO 1-6 TUOTTEET Asennus 8-26 Sähköverkot Teollisuus Puhelinkaapelit Valokaapelit Tarvikkeet Tiedonsiirto YLEISTÄ KAAPELITIETOA Tyyppimerkinnät Palonetenemisluokat 111 Palonkestävien kaapelien palotestausluokat 112 Värikoodit TAULUKOT Kuormitustaulukot, Voimakaapelit 1 kv Kuormitustaulukot, Voimakaapelit kv Kuormitustaulukot, Voimakaapelit kv Korjauskertoimet Johdinresistanssit Lyhytaikaisvirta Sykäysvirta 140 Sähköarvot kv 141 ASENNUS Kuljetukset Kelataulukko

5

6 KÄYTTÖÖNOTTO

7 Yritysesittely Nexans tietoutta Nexans tuo eloa energiaan kaapelien ja kaapelointiratkaisujen laajalla valikoimalla lisäten asiakkaidee toimintakykyä maailmalla. Nexans-tiimit ovat sitoutuneet kumppanuuteen, joka tukee asiakkaita neljällä pääliiketoimintaalueella: sähkönsiirto ja jakelu (merellä ja maalla), energiaresurssit (öljy ja kaasu, kaivokset ja uusiutuva energia), kuljetus (maantie, rautatie, ilmailu, merenkulku) ja asennuspalvelut (liike- ja asuntorakentaminen sekä palvelinkeskukset). Nexansin strategia perustuu tuotteiden, ratkaisujen ja palvelujen jatkuvaan innovointiin, työntekijöiden kehitykseen, asiakaskoulutukseen sekä turvallisten ja ympäristövaikutuksia vähentävien teollisuusprosessien käyttöönottoon. Vuonna 2013 Nexans perusti ensiäisenä kaapelialan toimijana säätiön käynnistämään kestävän kehityksen toimia, jotka parantavat energian saatavuutta vähäosaisille yhteisöille maailmalla. Meillä on teollisuutta 40 maassa ja kaupallista toimintaa maailmanlaajuisesti, työllistäe lähes ihmistä ja liikevaihtoe oli noin 6,7 miljardia euroa vuonna

8 Yritysesittely Vastuu kestävästä tulevaisuudesta Me Nexansilla olee vakuuttuneita siitä, että kestävään kehitykseen tähtäävä työ on tärkeää talouskasvulle sekä myös tehokas työkalu menestykseen. Siksi meille on itsestään selvää auttaa asiakkaitae tekemään kestäviä tuotevalintoja. Vuodesta 2009 lähtien olee olleet Sweden Green Building Councilin jäseniä (SGBC) ja otae aktiivisesti osaa niiden työryhmiin. SGBC on aatteellinen rakennussektoria edustava yhdistys, jonka tavoitteena on luoda edellytyksiä ympäristön kannalta kestäviä rakennuksia varten. Se kuuluu maailmanlaajuiseen World Green Building Council -verkostoon, mikä tukee kestävän rakentamisen kehittämistä kaikkialla maailmassa. Nexans valmistaa esimerkiksi halogeenitonta EASY -kaapelia, joka vaikuttaa turvalliseen ja terveelliseen elinympäristöön ja auttaa säästämään ihmishenkiä ja rahaa. Nexans pyrkii myös vähentämään tuotteissa käytettyjä vaarallisia aineita ja pystyy arvioimaan tuotteiden ympäristövaikutusta niiden koko käyttöiän aikana. Vihreät kelat Nexans oli ensiäisenä kaapelivalmistajana vaatimassa kestävän puun käyttöä puukeloihinsa. Kaikki yrityksen ostamat uudet kelat on valmistettu PEFC sertifioiduista metsistä saadusta puusta ja merkitty tällä symbolilla. Lisätietoa Nexansin työstä kestävän tulevaisuuden puolesta on luettavissa kotisivultae Maailmanlaajuisesti sitoutunut yhtiö Vuonna 2008 YK:n vastuullisen Global Compact -talousasiakirjan allekirjoittajana Nexans on sitoutunut ylläpitämään ja edistämään 10 perusperiaatetta liittyen ihmisoikeuksiin, työntekijöiden oikeuksiin, ympäristönsuojeluun ja korruption vastaiseen taisteluun. 5

9

10 TUOTTEET

11 Asennus FQ Easy (MK-LSZH) 450/750 V H07Z1-R Kaapeli on tarkoitettu kiinteään asennukseen putki- tai kanavajärjestelmiin sekä kytkentäjohdoksi kaappiin tai armatuureihin. FQ Easy on halogeeniton, HFFR eristeinen asennusjohto, jossa on pyöreä, kerrattu kuparijohdin. Kaapeli on soveltuvin osin suunniteltu EN :n mukaan. Johtimen lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Eristeessä on merkintä NEXANS GS SEMKO HALOGENFRI. Kaapeli täyttää palonetenemisluokan EN (F2) vaatimukset. Johdineristys on suojattava suoralta UV-valolta, jota voi esiintyä esimerkiksi valaisimissa ja mainosvaloissa. Kaapeli on INTERTEKin hyväksymä. Käsittelytiedot Palonetenemisluokka Suos. alin lämpötila asennettaessa Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa EN (F2) 0 C -10 C + 70 C +150 C 6xD STK Johtimen poikkipinta ² kg/km Ulkohalkaisija Väri ,5 21 3,0 Harmaa ,5 21 3,0 Oranssi ,5 21 3,0 Keltavihreä ,5 21 3,0 Musta ,5 21 3,0 Valkoinen ,5 21 3,0 Ruskea ,5 21 3,0 Sininen ,5 33 3,6 Ruskea ,5 33 3,6 Valkoinen ,5 33 3,6 Musta ,5 33 3,6 Sininen ,5 33 3,6 Keltavihreä ,5 33 3,6 Oranssi 8

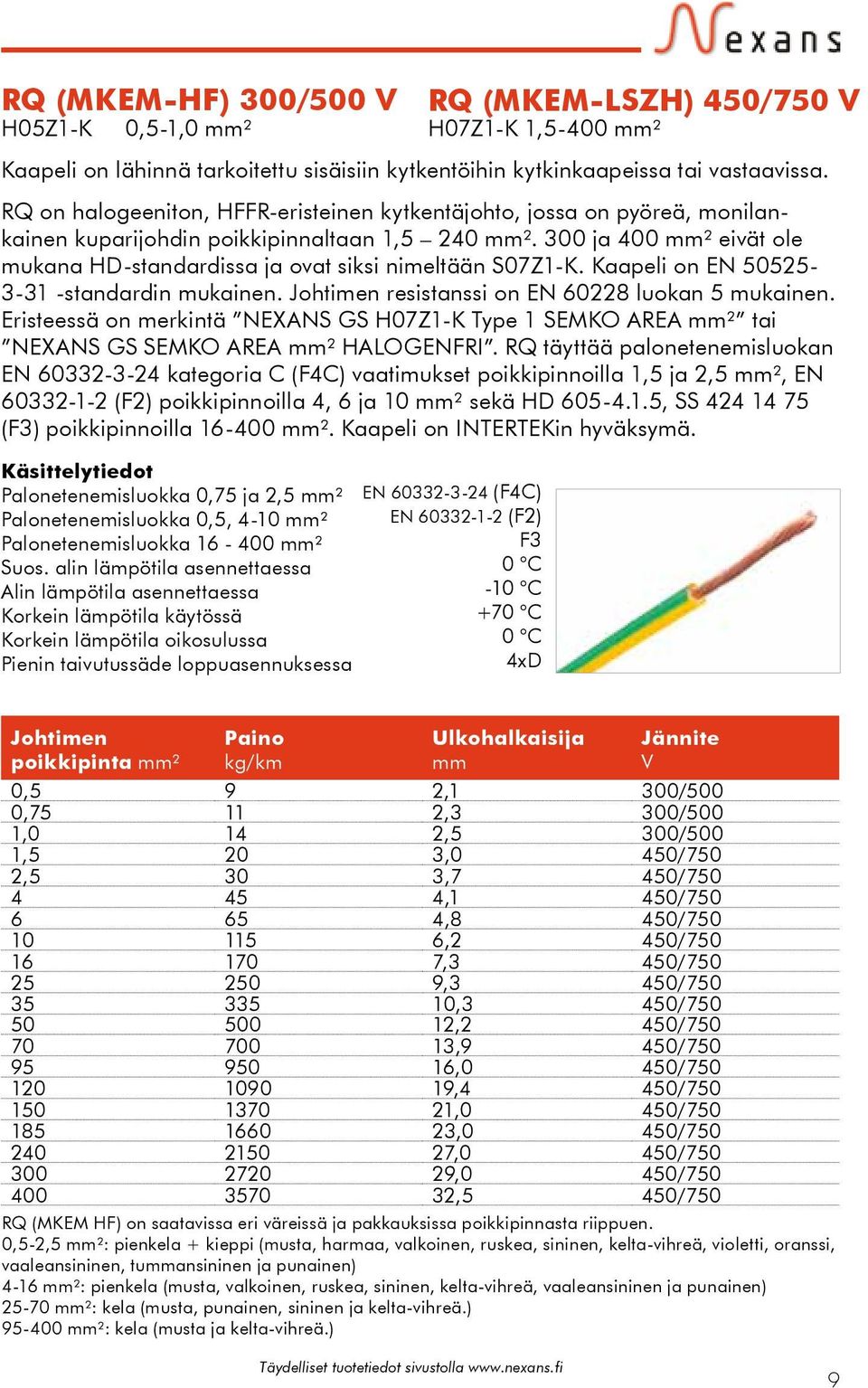

12 Asennus RQ (MKEM-HF) 300/500 V H05Z1-K 0,5-1,0 ² RQ (MKEM-LSZH) 450/750 V H07Z1-K 1,5-400 ² Kaapeli on lähinnä tarkoitettu sisäisiin kytkentöihin kytkinkaapeissa tai vastaavissa. RQ on halogeeniton, HFFR-eristeinen kytkentäjohto, jossa on pyöreä, monilankainen kuparijohdin poikkipinnaltaan 1,5 240 ². 300 ja 400 ² eivät ole mukana HD-standardissa ja ovat siksi nimeltään S07Z1-K. Kaapeli on EN standardin mukainen. Johtimen resistanssi on EN luokan 5 mukainen. Eristeessä on merkintä NEXANS GS H07Z1-K Type 1 SEMKO AREA ² tai NEXANS GS SEMKO AREA ² HALOGENFRI. RQ täyttää palonetenemisluokan EN kategoria C (F4C) vaatimukset poikkipinnoilla 1,5 ja 2,5 ², EN (F2) poikkipinnoilla 4, 6 ja 10 ² sekä HD , SS (F3) poikkipinnoilla ². Kaapeli on INTERTEKin hyväksymä. Käsittelytiedot Palonetenemisluokka 0,75 ja 2,5 ² Palonetenemisluokka 0,5, 4-10 ² Palonetenemisluokka ² Suos. alin lämpötila asennettaessa Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa EN (F4C) EN (F2) F3 0 C -10 C +70 C 0 C 4xD Johtimen poikkipinta ² kg/km Ulkohalkaisija Jännite V 0,5 9 2,1 300/500 0, ,3 300/500 1,0 14 2,5 300/500 1,5 20 3,0 450/750 2,5 30 3,7 450/ ,1 450/ ,8 450/ ,2 450/ ,3 450/ ,3 450/ ,3 450/ ,2 450/ ,9 450/ ,0 450/ ,4 450/ ,0 450/ ,0 450/ ,0 450/ ,0 450/ ,5 450/750 RQ (MKEM HF) on saatavissa eri väreissä ja pakkauksissa poikkipinnasta riippuen. 0,5-2,5 ²: pienkela + kieppi (musta, harmaa, valkoinen, ruskea, sininen, kelta-vihreä, violetti, oranssi, vaaleansininen, tuansininen ja punainen) 4-16 ²: pienkela (musta, valkoinen, ruskea, sininen, kelta-vihreä, vaaleansininen ja punainen) ²: kela (musta, punainen, sininen ja kelta-vihreä.) ²: kela (musta ja kelta-vihreä.) 9

13 Asennus EXQ Easy (HXJ Easy ) 300/500 V Kaapeli on tarkoitettu pysyvään asennukseen kaapelitikkaille, suoraan seiniin, putkiin tai kanaviin. Sisä- ja ulkokäyttöön muttei maahan tai veteen. Kaapeli on suojattu UV-valolta. EXQ Easy (HXJ Easy ) on halogeeniton, PEX-eristeinen ja HFFR-vaippainen asennuskaapeli, jossa on pyöreät kuparilangat. Kaapeli on soveltuvin osin suunniteltu SS :n mukaan. Johtimen lankaluku ja resistanssi ovat EN luokan 1 mukaiset. Johtojen värimerkintä on SS :n mukainen. Johtojen päällä on pitkittäinen paperinauha. Vaippaan on merkitty tyyppi/valmistaja/ vuosi+kuukausi/ metrimäärä. Kaapeli täyttää palonetenemisluokan EN (F2) vaatimukset ja on UVsuojattu HD626 S1 osan mukaan. Johdineristys on suojattava suoralta UV-valolta, jota voi syntyä esimerkiksi valaisimissa ja mainosvaloissa. Kaapeli on INTERTEKin hyväksymä. Käsittelytiedot Palonetenemisluokka EN (F2) Suos. alin lämpötila asennettaessa 0 C Alin lämpötila asennettaessa -10 C Korkein lämpötila käytössä +70 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 3xD STK 10 Johtimen poikkipinta ² kg/km Ulkohalkaisija Pakkaus Pituus m 3-JOHDIN G1,5 93 8,1 Kieppi G1,5 93 8,1 Kela G1,5 93 8,1 K G2, ,1 Kieppi G2, ,1 Kela G2, ,1 K JOHDIN G1, ,9 Kieppi G1, ,9 Kela G1, ,9 K G2, ,9 Kieppi G2, ,9 Kela G2, ,9 K JOHDIN G1, ,6 Kieppi G1, ,6 Kela G1, ,6 K G2, ,9 Kieppi G2, ,9 Kela G2, ,9 K7 500

14 Asennus MMJ 300/500 V Kaapeli on tarkoitettu kiinteästi asennettavaksi kaapelihyllylle, suoraan seinään tai rappauksen alle sekä putkiin tai kanaviin. Saadaan asentaa sisälle ja ulos, muttei kuitenkaan maahan tai veteen. Kaapeli on UV-suojattu. MMJ on lyijytön, PVC-eristeinen, PVC-vaippainen asennuskaapeli, jossa on pyöreät kuparilankajohtimet. Kaapeli on SS standardin mukainen. Johtimen lankaluku ja resistanssi ovat EN luokan 1 mukaiset. Johtojen värimerkintä on SS :n mukainen. Kaapelissa on suulakepuristettu täyte. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. MMJ täyttää palonetenemisluokan EN (F2) vaatimukset ja on UV-suojattu HD626 S1 osan mukaan. Johdineristys on suojattava suoralta UV-valolta, jota voi esiintyä esimerkiksi valaisimissa ja mainosvaloissa. Kaapeli on SGS FIMKOn hyväksymä. Käsittelytiedot Palonetenemisluokka Suos. alin lämpötila asennettaessa Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa EN (F2) 0 C -10 C +70 C Pienin taivutussäde loppuasennuksessa UV-kestävä +150 C 3xD Kyllä STK Johtimen poikkipinta ² kg/km Ulkohalkaisija Pakkaus Pituus m 3-JOHDIN G1, ,0 Kieppi G1, ,0 Pienkela G1, ,0 Kela G2, ,0 Kieppi G2, ,0 Pienkela G2, ,0 Kela JOHDIN G1, ,0 Kieppi G1, ,0 Pienkela G1, ,0 Kela G2, ,0 Kieppi G2, ,0 Pienkela G2, ,0 Kela JOHDIN G1, ,0 Kieppi G1, ,0 Pienkela G1, ,0 Kela G2, ,5 Kieppi G2, ,5 Pienkela G2, ,5 Kela

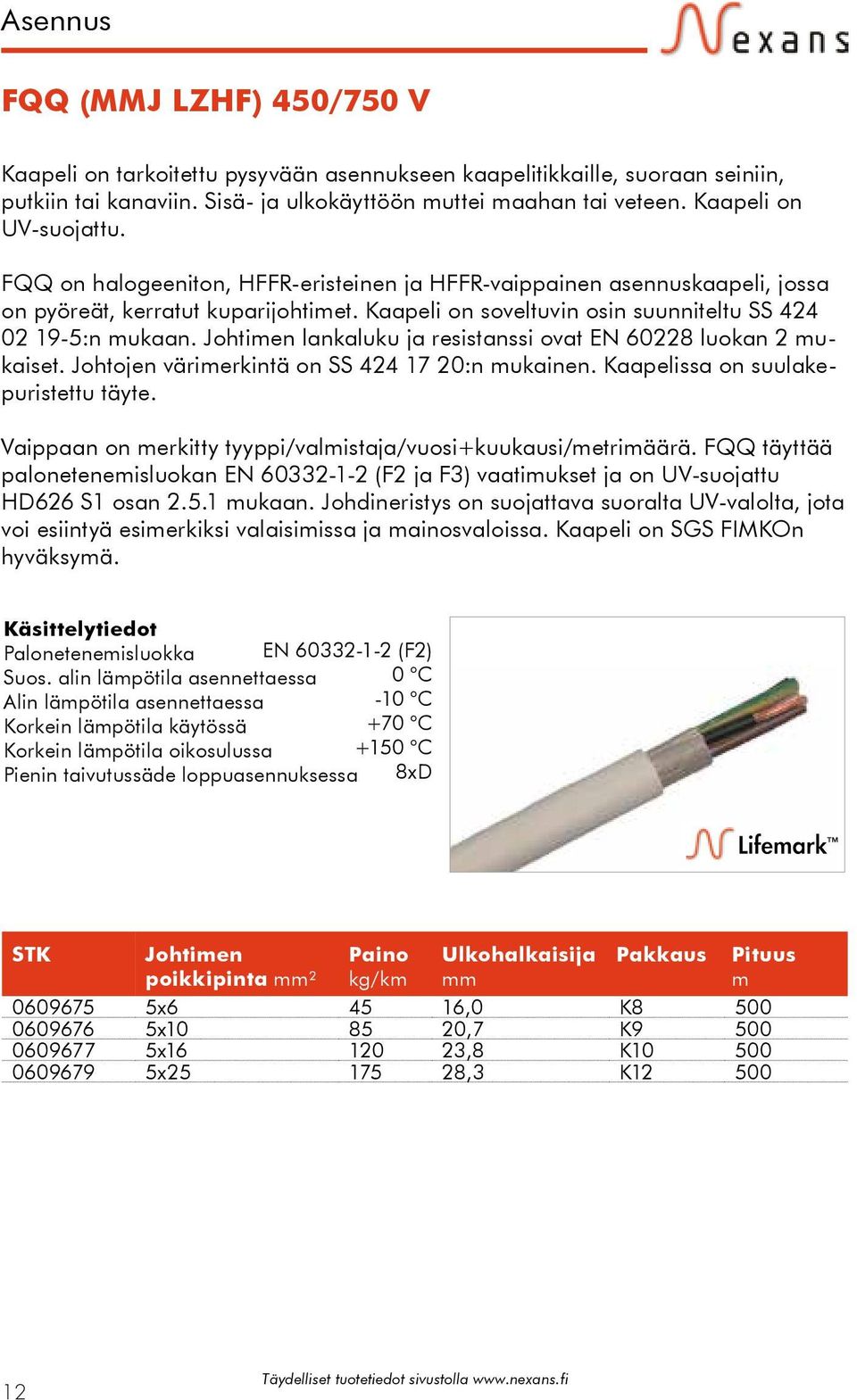

15 Asennus FQQ (MMJ LZHF) 450/750 V Kaapeli on tarkoitettu pysyvään asennukseen kaapelitikkaille, suoraan seiniin, putkiin tai kanaviin. Sisä- ja ulkokäyttöön muttei maahan tai veteen. Kaapeli on UV-suojattu. FQQ on halogeeniton, HFFR-eristeinen ja HFFR-vaippainen asennuskaapeli, jossa on pyöreät, kerratut kuparijohtimet. Kaapeli on soveltuvin osin suunniteltu SS :n mukaan. Johtimen lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Johtojen värimerkintä on SS :n mukainen. Kaapelissa on suulakepuristettu täyte. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. FQQ täyttää palonetenemisluokan EN (F2 ja F3) vaatimukset ja on UV-suojattu HD626 S1 osan mukaan. Johdineristys on suojattava suoralta UV-valolta, jota voi esiintyä esimerkiksi valaisimissa ja mainosvaloissa. Kaapeli on SGS FIMKOn hyväksymä. Käsittelytiedot Palonetenemisluokka EN (F2) Suos. alin lämpötila asennettaessa 0 C Alin lämpötila asennettaessa -10 C Korkein lämpötila käytössä +70 C Korkein lämpötila oikosulussa +150 C Pienin taivutussäde loppuasennuksessa 8xD STK Johtimen poikkipinta ² kg/km Ulkohalkaisija Pakkaus Pituus m x ,0 K x ,7 K x ,8 K x ,3 K

16 Asennus FXQ Easy 1 kv Kaapeli on tarkoitettu kiinteään sisä- ja ulkoasennukseen ilmaan, maahan ja veteen. FXQ Easy on PEX-eristeinen, HFFR-vaippainen asennuskaapeli kerratuin kuparijohtimin. Kaapeli on SS ITD -standardin mukainen. Johtimen lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Johtojen värimerkintä on SS :n mukainen. Kaapelin vaipan sisäkerros on taiveuritettu. Urien ansiosta kaapeli on erittäin helposti kuorittava ja se kestää iskuja ja painetta. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. FXQ Easy täyttää EN (F4C) mukaan ja on UV-suojattu HD626 S1 osan mukaan. Johdineristys on suojattava suoralta UV-valolta, jota voi esiintyä esimerkiksi valaisimissa ja mainosvaloissa. Kaapeli on INTERTEKin hyväksymä. Käsittelytiedot Palonetenemisluokka EN (F4C) Suos. alin lämpötila asennettaessa 0 C Alin lämpötila asennettaessa -15 C Korkein lämpötila käytössä +90 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 8xD STK Johtimen poikkipinta ² kg/km Ulkohalkaisija Pakkaus Pituus m 3-JOHDIN G1, ,5 Kieppi G1, ,5 Kela G2, ,2 Kieppi G2, ,2 Kela G ,0 Kela JOHDIN G1, ,2 Kieppi G1, ,2 Kela G2, ,0 Kieppi G2, ,0 Kela G ,0 Kela G ,0 Kela G ,5 Kela JOHDIN G1, ,8 Kieppi G1, ,8 Kela G2, ,0 Kieppi G2, ,0 Kela G ,0 Kela G ,3 Kela G ,0 Kela

17 Asennus MCMK-HF 1 kv Kaapeli on tarkoitettu kiinteään sisä- ja ulkoasennukseen ilmaan, maahan ja veteen. MCMK-HF on halogeeniton, PEX-eristeinen ja HFFR-vaippainen kaapeli, jossa on pyöreät, kerratut kuparijohtimet 35 ²:n poikkipintoihin saakka. Muissa poikkipinnoissa on kerratut sektorimaiset kuparijohtimet. Kaapelin suojauksena on vastasidos hehkutetusta kuparilangasta. MCMK HF on SS standardin mukainen. Johtimien lankaluku ja resistanssi ovat IEC luokan 2 mukaiset. Johtojen väritunnistus on SS :n mukainen. Kaapelissa on ruiskutettu täyte. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. MCMK-HF täyttää palonetenemisluokan EN (F4C) vaatimukset. Kaapeli on INTERTEKin hyväksymä. Käsittelytiedot Palonetenemisluokka EN (F4C) 0 C -10 C +90 C +250 C 8xD Suos. alin lämpötila asennettaessa Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa STK Johtimen poikkipinta ² Johtimen poikkileikkaus kg/km Ulkohalkaisija 3-JOHDIN ,5 Pyöreä ,5 Kela Pyöreä ,2 Kela Pyöreä ,9 Kela 4-JOHDIN ,5 Pyöreä ,5 Kela Pyöreä ,0 Kela Pyöreä ,0 Kela Pakkaus 14

18 Asennus MCMK-HF EMC 1 kv Kaapeli on tarkoitettu kiinteään sisä- ja ulkoasennukseen ilmaan, maahan ja veteen, ja sopii teollisuuskäyttöön ja muihin laitoksiin, joissa on EMC-vaatimuksia. MCMK HF EMC on halogeeniton, PEX-eristeinen ja HFFR-vaippainen kaapeli, jossa on pyöreät, kerratut kuparijohtimet 35 ²:n poikkipintoihin saakka. Muissa poikkipinnoissa on kerratut sektorimaiset kuparijohtimet.vaippa on UV-suojattu.MCMK HF EMC on suunniteltu SS :n mukaan. Kaapelissa on hehkutettu kuparilankasuojaus ja vastasidoksena täysin peittävä kuparinauha. Kuparisuojaus peittää 100 % ja täyttää EMC-direktiviivin vaatimukset oikein asennettuna. Johtimien lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Johtojen värimerkintä on SS :n mukainen. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/ metrimäärä. MCMK HF EMC täyttää palonetenemisluokan EN (F4B) vaatimukset. Kaapeli on INTERTEKin hyväksymä. Käsittelytiedot Palonetenemisluokka EN (F4B) Suos. alin lämpötila asennettaessa 0 C Alin lämpötila asennettaessa -10 C Korkein lämpötila käytössä +90 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 8xD STK Johtimen poikkipinta ² Johtimen poikkileikkaus kg/km Ulkohalkaisija x2,5/2,5 Pyöreä ,0 Kela x6/6 Pyöreä ,0 Kela x10/10 Pyöreä ,0 Kela x16/16 Pyöreä ,0 Kela x25/16 Pyöreä ,0 Kela x35/16 Pyöreä ,0 Kela x50/25 Sektorimainen ,0 Kela x70/35 Sektorimainen ,0 Kela x95/50 Sektorimainen ,0 Kela x120/70 Sektorimainen ,0 Kela x150/70 Sektorimainen ,0 Kela x185/95 Sektorimainen ,0 Kela x240/120 Sektorimainen ,0 Kela x2,5/2,5 Pyöreä ,5 Kela x6/6 Pyöreä ,5 Kela x10/10 Pyöreä ,5 Kela x16/16 Pyöreä ,5 Kela x25/16 Pyöreä ,5 Kela x35/16 Pyöreä ,1 Kela x50/25 Sektorimainen ,0 Kela x70/35 Sektorimainen ,0 Kela x95/50 Sektorimainen ,0 Kela x120/70 Sektorimainen ,0 Kela x150/70 Sektorimainen ,5 Kela x185/95 Sektorimainen ,5 Kela x240/120 Sektorimainen ,0 Kela Pakkaus 15

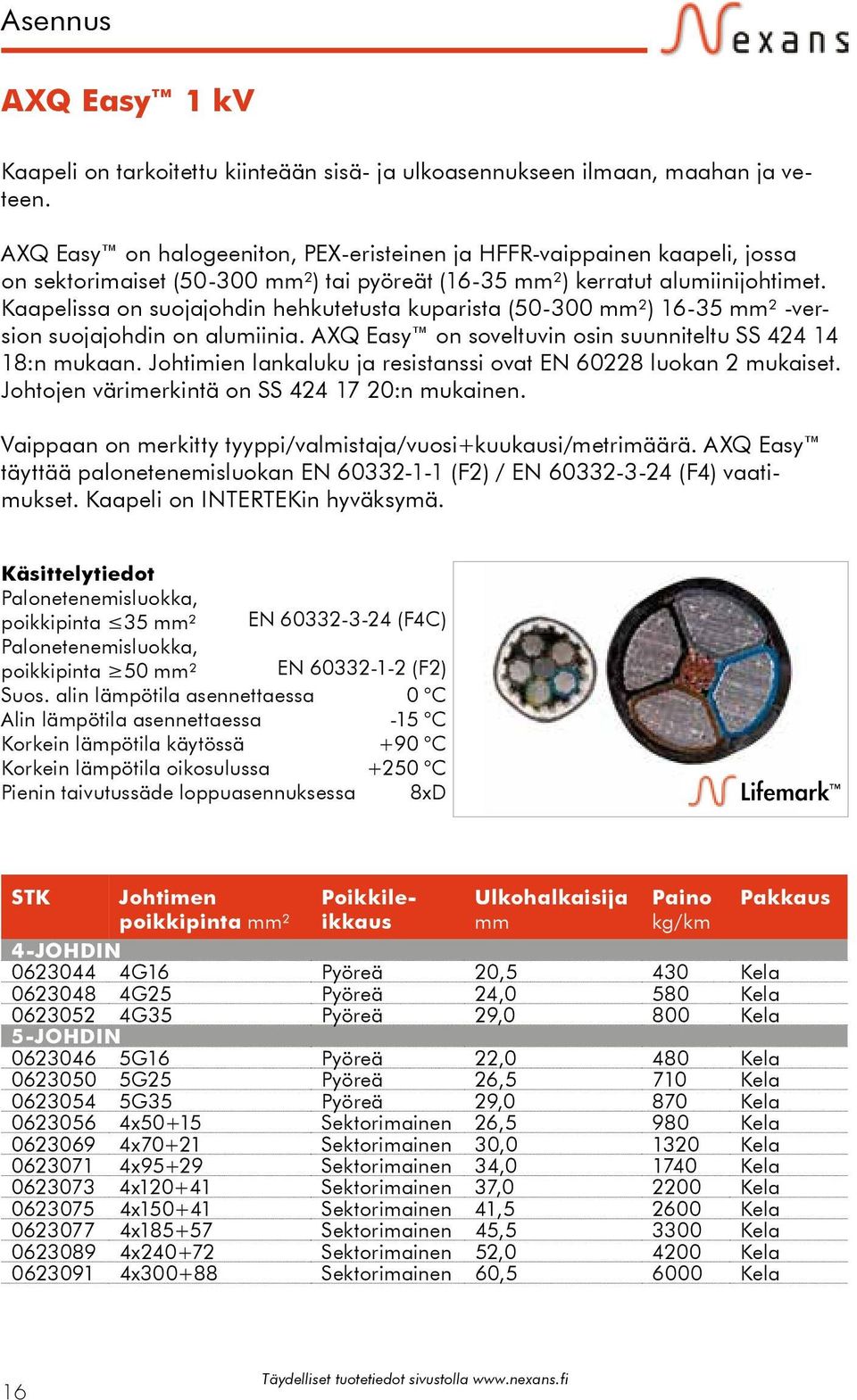

19 Asennus AXQ Easy 1 kv Kaapeli on tarkoitettu kiinteään sisä- ja ulkoasennukseen ilmaan, maahan ja veteen. AXQ Easy on halogeeniton, PEX-eristeinen ja HFFR-vaippainen kaapeli, jossa on sektorimaiset ( ²) tai pyöreät (16-35 ²) kerratut alumiinijohtimet. Kaapelissa on suojajohdin hehkutetusta kuparista ( ²) ² -version suojajohdin on alumiinia. AXQ Easy on soveltuvin osin suunniteltu SS :n mukaan. Johtimien lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Johtojen värimerkintä on SS :n mukainen. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. AXQ Easy täyttää palonetenemisluokan EN (F2) / EN (F4) vaatimukset. Kaapeli on INTERTEKin hyväksymä. Käsittelytiedot Palonetenemisluokka, poikkipinta 35 ² Palonetenemisluokka, poikkipinta 50 ² EN (F4C) Suos. alin lämpötila asennettaessa Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa EN (F2) 0 C -15 C +90 C +250 C 8xD STK Johtimen poikkipinta ² Poikkileikkaus Ulkohalkaisija kg/km 4-JOHDIN G16 Pyöreä 20,5 430 Kela G25 Pyöreä 24,0 580 Kela G35 Pyöreä 29,0 800 Kela 5-JOHDIN G16 Pyöreä 22,0 480 Kela G25 Pyöreä 26,5 710 Kela G35 Pyöreä 29,0 870 Kela x50+15 Sektorimainen 26,5 980 Kela x70+21 Sektorimainen 30, Kela x95+29 Sektorimainen 34, Kela x Sektorimainen 37, Kela x Sektorimainen 41, Kela x Sektorimainen 45, Kela x Sektorimainen 52, Kela x Sektorimainen 60, Kela Pakkaus 16

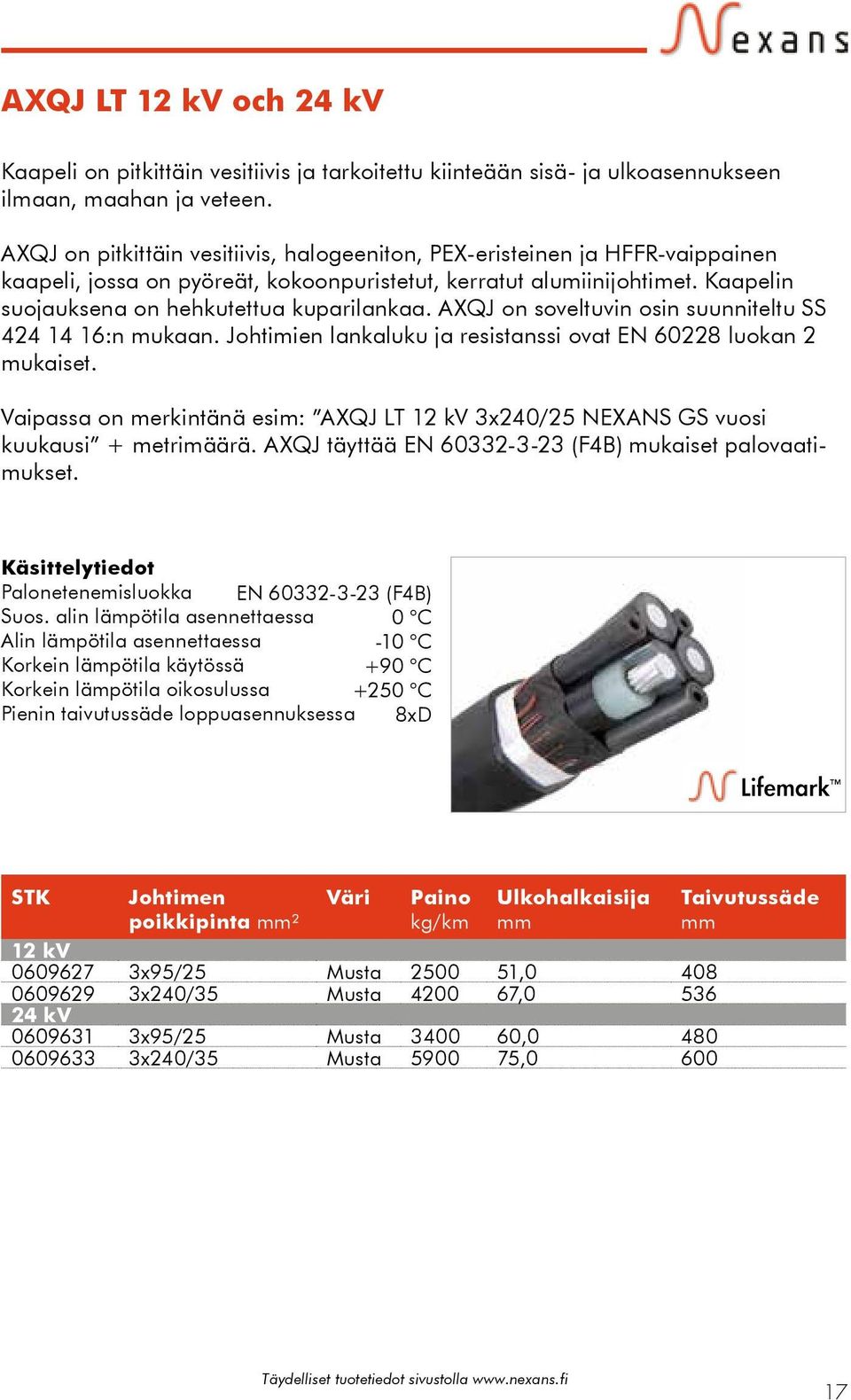

20 Asennus AXQJ LT 12 kv och 24 kv Kaapeli on pitkittäin vesitiivis ja tarkoitettu kiinteään sisä- ja ulkoasennukseen ilmaan, maahan ja veteen. AXQJ on pitkittäin vesitiivis, halogeeniton, PEX-eristeinen ja HFFR-vaippainen kaapeli, jossa on pyöreät, kokoonpuristetut, kerratut alumiinijohtimet. Kaapelin suojauksena on hehkutettua kuparilankaa. AXQJ on soveltuvin osin suunniteltu SS :n mukaan. Johtimien lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Vaipassa on merkintänä esim: AXQJ LT 12 kv 3x240/25 NEXANS GS vuosi kuukausi + metrimäärä. AXQJ täyttää EN (F4B) mukaiset palovaatimukset. Käsittelytiedot Palonetenemisluokka EN (F4B) 0 C -10 C +90 C +250 C Suos. alin lämpötila asennettaessa Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa 8xD STK Johtimen poikkipinta ² Väri kg/km Ulkohalkaisija 12 kv x95/25 Musta , x240/35 Musta , kv x95/25 Musta , x240/35 Musta ,0 600 Taivutussäde 17

21 Asennus AXQJ TT 12 kv och 24 kv Kaapeli on tarkoitettu kiinteään sisä- ja ulkoasennukseen ilmaan, maahan ja veteen. AXQJ on pitkittäin ja poikittain vesitiivis, halogeeniton, PEX-eristeinen ja HFFR-vaippainen kaapeli, jossa on pyöreät, kokoonpuristetut, kerratut alumiinijohtimet. Kaapelin suojauksena ovat hehkutetut kuparilangat ja täysin peittävä alumiininauha, joka tarttuu kiinni vaippaan. Kaapeli on soveltuvin osin suunniteltu HD 620-5K:n ja SS :n mukaan. Johtimien lankaluku ja resistanssi ovat SS EN luokan 2 mukaiset. Vaipassa on merkintänä esim: AXQJ TT 24 kv 1x240/35 NEXANS NS vuosi kuukausi + metrimäärä. AXQJ TT täyttää EN (F4C) mukaiset palovaatimukset. Käsittelytiedot Palonetenemisluokka EN (F4C) 0 C -10 C +90 C +250 C Suos. alin lämpötila asennettaessa Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa 10xD STK Johtimen poikkipinta ² Väri kg/km Ulkohalkaisija 12 kv x240/35 Musta , x630/35 Musta , kv x240/35 Musta , x630/50 Musta ,0 530 Taivutussäde 18

22 Asennus AMCMK-HF 1 kv Kaapeli on tarkoitettu kiinteään sisä- ja ulkoasennukseen ilmaan, maahan ja veteen. AMCMK HF on halogeeniton, PEX-eristeinen ja HFFR-vaippainen kaapeli, jossa on kerratut sektorimaiset alumiinijohtimet. Kaapelin suojauksena on vastasidos hehkutetusta kuparilangasta. AMCMK HF on SS standardin mukainen. Johtimien lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Johtojen väritunnistus on SS :n mukainen. Vaippaan on merkitty tyyppi/ valmistaja/vuosi+kuukausi/metrimäärä. AMCMK HF täyttää palonetenemisluokan EN (F4C) vaatimukset. Kaapeli on INTER- TEKin hyväksymä. Käsittelytiedot Palonetenemisluokka EN (F4C) Suos. alin lämpötila asennettaessa 0 C Alin lämpötila asennettaessa -10 C Korkein lämpötila käytössä +90 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 8xD STK Johtimen poikkipinta ² Ulkohalkaisija kg/km 3-JOHDIN x50/15 26,0 870 Kela x70/21 30, Kela x95/29 33, Kela x120/41 38, Kela x150/41 41, Kela x185/57 45, Kela x240/72 51, Kela x300/72 55, Kela 4-JOHDIN x35/16 26,0 831 Kela x50/15 29, Kela x70/21 33, Kela x95/29 37, Kela x120/41 41, Kela x150/41 46, Kela x185/57 51, Kela x240/72 57, Kela Pakkaus 19

23 Asennus EQQR (MMO-LSZH) 450/750 V Kaapeli on tarkoitettu kiinteään sisä- ja ulkoasennukseen ohjaus-, mittaus- ja merkinantotoimintoja varten voimavirtalaitteisiin. EQQR (MMO-LSZH) on halogeeniton, PEX-eristeinen ja HFFR-vaippainen ohjauskaapeli, jossa on pyöreät kuparilankajohtimet. Kaapeli on soveltuvin osin suunniteltu SS :n mukaan. Johtimien lankaluku ja resistanssi ovat EN luokan 1 mukaiset. Johdot on merkitty numeroin SS :n mukaan. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. EQQR (MMO- LSZH) täyttää palonetenemisluokan EN (F2 ja F3) vaatimukset. Siitä ei lähde syövyttäviä kaasuja palaessa ja sen savunmuodostus on vähäistä. Kaapeli on INTERTEKin hyväksymä. Käsittelytiedot Palonetenemisluokka Suos. alin lämpötila asennettaessa Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa F3 0 C -10 C +70 C +150 C 8xD STK Johtimen poikkipinta ² kg/km x1, , x1, , x1, , x1, , x1, , x2, , x2, , x2, ,2 Ulkohalkaisija 20

24 Asennus EQFR (MCMO-HF) 450/750 V Kaapeli on tarkoitettu kiinteään sisä- ja ulkoasennukseen (myös maahan ja veteen) ohjaus-, mittaus- ja merkinantotoimintoja varten voimavirtalaitteisiin. EQFR (MCMO-HF) on halogeeniton, PEX-eristeinen, kuparilangalla suojattu ja HFFR-vaippainen ohjauskaapeli, jossa on pyöreät kuparilankajohtimet. Kaapeli on soveltuvin osin suunniteltu SS :n mukaan. Johtimien lankaluku ja resistanssi ovat EN luokan 1 mukaiset. Johdot on merkitty numeroin SS :n mukaan. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. EQFR (MCMO-HF) täyttää palonetenemisluokan EN (F4C) vaatimukset. Siitä ei lähde syövyttäviä kaasuja palaessa ja sen savunmuodostus on vähäistä. Kaapeli on INTERTEKin hyväksymä. Käsittelytiedot Palonetenemisluokka EN (F4C) Suos. alin lämpötila asennettaessa 0 C Alin lämpötila asennettaessa -10 C Korkein lämpötila käytössä +70 C Korkein lämpötila oikosulussa +150 C Pienin taivutussäde loppuasennuksessa 8xD STK Johtimen poikkipinta ² kg/km x1, , x1, , x1, , x1, , x1, , x2, , x2, , x2, ,6 Ulkohalkaisija 21

25 Asennus ALSECURE Premium 300/500 V ALSECURE PREMIUM on halogeeniton, palonkestävä, suojaamaton asennuskaapeli. Kaapeli on tarkoitettu kiinteään asennukseen kaapelitikkaille, suoraan seinään sekä putkiin tai kanaviin. Käytetään paikoissa, joissa on tulipalon aikaisia tai jälkeisiä toimintavaatimuksia, esim. varavalaistus, palohälytysjärjestelmät ja ohjausjärjestelmät. INFIT -teknologiaan perustuvat ALSECURE PREMIUM -kaapelit on suunniteltu turvajärjestelmiä varten (varavalaistus, palohälytysjärjestelmät, jne...) kaikkiin julkisiin tiloihin (konserttitalot, teatterit, elokuvateatterit, myymälät, sairaalat, koulut, jne...), kerrostaloihin, tunneleihin ja teollisuuskiinteistöihin. INFIT -teknologian ALSECURE PREMIUM -kaapelit ovat palonkestäviä ja itsestään sauvia, vähän savua muodostavia ja halogeenittomia. Tulipalon sattuessa savukaasujen syövyttävyys on vähäistä. ALSECURE PREMIUM täyttää palonetenemisluokan EN (F4A) vaatimukset. Kaapeli täyttää palonetenemisvaatimukset standardien EN (PH90), EN 1363 (PH60) ja IEC mukaan. Käsittelytiedot Palonetenemisluokka EN (F4A) Paloa hidastava Kyllä Suos. alin lämpötila asennettaessa 0 C Alin lämpötila asennettaessa -20 C Korkein lämpötila käytössä +90 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 6xD STK Johtimen poikkipinta ² Ulkohalkaisija kg/km 3-JOHDIN G1,5 8, G2,5 10, JOHDIN G1,5 9, JOHDIN G1,5 10, G2,5 12,

26 Asennus ALSECURE Plus Ohjaus 300/500 V Kaapeli on tarkoitettu kiinteään asennukseen paikkoihin, joissa on tulipalon aikaisia tai jälkeisiä toimintavaatimuksia, ts. hätävalaistukset, merkinantolaitteet, hälytysjärjestelmät ja paloautot. Alsecure Plus Ohjaus on halogeeniton, itsestään sauva, suojaamaton ohjauskaapeli, jossa on pyöreät kuparilankajohtimet. Kaapeli on suunniteltu NF C32-310:n mukaan. Johtimien resistanssi ja lankaluku ovat EN luokan 1 mukaiset. Eristys on silikonikumia ja johtojen numerointi on HD 308:n mukainen. Vaipassa on merkintä 0.3/0.5 kv - NF C CR1/C n (G tai x) S 2 - NF - USE - Tehdasnumero - vuosi. Alsecure Plus Ohjaus täyttää EN (F4B) palonleviämisvaatimukset. Siitä ei lähde syövyttäviä kaasuja palaessa ja sen savunmuodostus on vähäistä. Kaapeli on myös palonkestävä IEC 60331:n mukaisesti. Käsittelytiedot Palonetenemisluokka EN (F4B) Paloa hidastava Kyllä Suos. alin lämpötila asennettaessa 0 C Alin lämpötila asennettaessa -10 C Korkein lämpötila käytössä +90 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 6xD STK Johtimen poikkipinta ² Ulkohalkaisija kg/km G1,5 14, G1,5 19, G1,5 22, G2,

27 Asennus ALSECURE Plus 1 kv 4 2 Kaapeli on tarkoitettu kiinteään sisä- ja ulkoasennukseen kaikentyyppisiin tiloihin, joissa on tulipalon aikaisia tai jälkeisiä toimintavaatimuksia, esim. varavalaistus, palohälytysjärjestelmät ja ohjausjärjestelmät. Alsecure Plus on halogeeniton, itsestään sauva kaapeli, jossa on pyöreät, kerratut, hehkutetut kuparijohtimet. Kaapeli on eristetty Mica-nauhalla +värillisellä PEXillä ja sen suojauksena on pitkittäinen alumiininauha yhdessä sivujohtimen kanssa. Kaapeli on suunniteltu HD mukaan. Johtimien lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Johtojen värimerkintä on SS :n mukainen. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. Alsecure Plus täyttää palonetenemisluokan EN (F4C) vaatimukset. Siitä ei lähde syövyttäviä kaasuja palaessa ja sen savunmuodostus on vähäistä. Kaapelit poikkipinnaltaan 2,5 ² täyttävät palonetenemisvaatimukset standardien EN ja IEC mukaan. Kaapelit poikkipinnaltaan 4 ² täyttävät palonetenemisvaatimukset standardin IEC mukaan. Käsittelytiedot Palonetenemisluokka EN (F4C) Paloa hidastava Kyllä Suos. alin lämpötila asennettaessa 0 C Alin lämpötila asennettaessa -10 C Korkein lämpötila käytössä +90 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 8xD STK Johtimen poikkipinta ² Ulkohalkaisija kg/km 2-JOHDIN x1,5/1,5 11, x2,5/2,5 14, JOHDIN x1,5/1,5 12, x2,5/2,5 15, JOHDIN x1,5/1,5 15, x2,5/2,5 16,

28 Asennus ALSECURE Plus 1 kv 6 2 Kaapeli on tarkoitettu kiinteään sisä- ja ulkoasennukseen kaikentyyppisiin tiloihin, joissa on tulipalon aikaisia tai jälkeisiä toimintavaatimuksia, esim. varavalaistus, palohälytysjärjestelmät ja ohjausjärjestelmät. Kaapeli voidaan asentaa myös suoraan maahan. Alsecure Plus on halogeeniton, palonkestävä sähkökaapeli, jossa on pyöreä tai sektorimainen kerrattu, hehkutettu kuparijohdin. Kaapeli on eristetty Mica-nauhalla + värillisellä PEXillä ja sen suojauksena on vastasidos kuparilangasta. Kaapeli on SS standardin mukainen. Johtimien lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Johtojen värimerkintä on SS :n mukainen. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. Alsecure Plus täyttää palonetenemisluokan EN (F4C) vaatimukset. Siitä ei lähde syövyttäviä kaasuja palaessa ja sen savunmuodostus on vähäistä. Kaapeli on INTERTEKin hyväksymä. Kaapeli täyttää palonetenemisvaatimukset standardien IEC ja BBR 94 luokan EI30 mukaan. Käsittelytiedot Palonetenemisluokka EN (F4C) Paloa hidastava Kyllä Suos. alin lämpötila asennettaessa 0 C Alin lämpötila asennettaessa -10 C Korkein lämpötila käytössä +90 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 8xD STK Johtimen poikkipinta ² Ulkohalkaisija kg/km x6/6 18, x10/10 22, x16/16 24, x25/16 26, x35/16 30, x50/25 35, x70/35 36, x95/50 41, x120/70 42, x150/70 49, x185/95 52, x240/120 60,

29 Asennus Cable Walker Kaapelivaunu pienkelalla olevan kaapelin kuljettamiseen ja aukikelaamiseen. Cable Walker on sekä kaapelin kuljetin että aukirullain. Cable Walker käy monille muovikelalla oleville kaapeleille. Siihen käyvät monenkokoiset Nexansin muovikelat. STK Nimitys Cable Walker täydellisenä Ylimääräinen akseli tuotteeseen Cable Walker 26

30 Sähköverkot AXMK PE 1 kv Kaapeli on tarkoitettu pysyvään asennukseen ilmaan, maahan ja veteen. AXMK-PE on halogeeniton, PEX-eristeinen, PE-vaippainen kaapeli, jossa on sektorimaiset, kerratut alumiinijohtimet. Vaipan alla on repäisylanka helpottamassa vaipan poistoa. Kaapeli on suunniteltu HD 603:n mukaan. Johtimien resistanssi ja lankaluku ovat EN luokan 2 mukaiset. Johtimien väritunnistus on HD 308:n mukainen. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. AXMK-PE ei ole itsestään sauva. Kaapeli on SGS Fimko sertifioima. Käsittelytiedot Alin lämpötila asennettaessa -20 C Korkein lämpötila käytössä +90 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 8xD STK Johtimen poikkipinta ² kg/km Ulkohalkaisija G , G , G , G , G , G , G , G , G ,7 430 Taivutussäde 27

31 Sähköverkot AXMK 1 kv Kaapeli on tarkoitettu pysyvään asennukseen ilmaan, maahan ja maan pinnalle sekä veteen, muttei räjähdysvaarallisiin tiloihin. AXMK on PEX-eristeinen, PVC-vaippainen kaapeli, jossa on hehkutetut, kerratut sektorimaiset alumiinijohtimet (16 ² = pyöreät johtimet). Kaapeli on SFS standardin mukainen soveltuvin osin ja tarkoitettu kiinteään sisä- ja ulkoasennukseen ilmaan, maahan ja veteen, muttei kuitenkaan tiloihin, joissa on räjähdysvaara. Johtimien lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Johtimien väritunnistus on HD 308:n mukainen. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. AXMK täyttää palonetenemisluokan EN vaatimukset. Kaapeli on SGS FIMKOn hyväksymä. Käsittelytiedot Palonetenemisluokka Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa IEC C +90 C +250 C 10xD STK Johtimen poikkipinta ² kg/km Ulkohalkaisija G16 RE G25 SM G35 SM G50 SM G70 SM G95 SM G120 SM G150 SM G185 SM G240 SM G300 SM Taivutussäde 28

32 Sähköverkot DUOLEX 1 kv Kaapeli on tarkoitettu kiinteään asennukseen ilmaan, maahan ja veteen. DUOLEX on halogeeniton, PEX-eristeinen kaapeli, jossa on kaksinkertainen PEvaippa ja hehkutetut, kerratut sektorimaiset alumiinijohtimet. Kaapeli on SS standardin mukainen ja tarkoitettu kiinteään ulkoasennukseen ilmaan, maahan ja veteen. Johtimen lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Johtimien väritunnistus on SS :n mukainen. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. DUOLEX ei ole palonkestävä. Kaapeli on SEMKOn hyväksymä. Käsittelytiedot Alin lämpötila asennettaessa -20 C Korkein lämpötila käytössä +90 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 10xD STK Johtimen poikkipinta ² kg/km Ulkohalkaisija G G G G Taivutussäde 29

33 Sähköverkot AXCLIGHT TT 24 kv Kaapeli on pitkittäin ja poikittain vesitiivis ja tarkoitettu kiinteään ulkoasennukseen ilmaan, maahan ja veteen. Täysin tiivis ja kestävä kaapeli, joka taipuu helposti ja soveltuu erityisesti auraukseen. Axclight TT on pitkittäin ja poikittain vesitiivis, halogeeniton, PEX-eristeinen, CCAsuojattu (alumiinilanka varustettuna korroosiolta suojaavalla kuparikerroksella). Konsenttrinen suojaus ja alumiinifolio ovat kosketuksissa toisiinsa. Kaapelissa on 3 pyöreää alumiinijohdinta ja HDPE-vaippa standardin SS mukaan. Johtimen lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Pitkittäin asennettu täysin peittävä alumiininauha toimii diffuusiosulkuna. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. Axclight TT ei ole palonkestävä. Käsittelytiedot Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa -20 C +90 C +250 C 10xD STK Johtimen poikkipinta ² kg/km Ulkohalkaisija x50/ , x95/ , x150/ , x185/ , x240/ ,9 759 Taivutussäde 30

34 Sähköverkot AXLJ-F TTCL 24 kv Kaapeli on pitkittäin ja poikittain vesitiivis ja tarkoitettu kiinteään ulkoasennukseen ilmaan, maahan ja veteen. Vaipan ulkokerros on puolijohtava. AXLJ-F TTCL on halogeeniton, PEX-eristeinen, kuparilla suojattu 1-johdinkaapeli, jossa on pyöreä alumiinijohdin ja PE-vaippa. Kaapeli on SS standardin mukainen. Johtimen lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Vaipan alla on täysin peittävä alumiininauha ja vaippa koostuu kahdesta kerroksesta. Sisempi UV-suojattu valkoinen kerros ja ulompi musta puolijohtava kerros. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. AXLJ-F TTCL ei ole palonkestävä. Puristettaessa kaapelin kuparisuojaa on voimassa seuraava sääntö: Todellinen kuparipoikkipinta on yhden pinta-alaportaan alempi kuin tyyppimerkintä, esim. 25 ² suojaus liitetään 16 ² jatkoshylsyllä. Kestävä merkintä ulkovaipassa. Merkintä erittelee kaikki polymeeriosat ja määrittää kaapelin kierrätyskelpoiseksi. Kaapeli on valmistettu ja testattu soveltuvin osin standardin HD K mukaisesti. Kaapelia voidaan kuormittaa standardin SS :n mukaisesti. Suunnittelu, valmistus ja koestus tapahtuvat ISO 9001 laatujärjestelmän vahvistamien vaatimusten mukaisesti. Käsittelytiedot Alin lämpötila asennettaessa -20 C Korkein lämpötila käytössä +90 C Korkein lämpötila oikosulussa +250 C Pienin taivutussäde loppuasennuksessa 10xD STK Johtimen poikkipinta ² kg/km Ulkohalkaisija x50/ , x95/ , x150/ , x240/ , x400/ , x630/ ,4 514 Taivutussäde 31

35 Sähköverkot AXCLIGHT -H LT 24 kv Axclight-H on kestävä kaapeli ripustettavaksi pylväisiin tai asennettavaksi kiinteästi maahan ja veteen. Kaapeli taipuu helposti ja se sopii myös maahan vetoon. Axclight-H LT on halogeeniton, PEX-eristeinen, kuparilla suojattu, PE-vaippainen 3-johdinkaapeli, jossa on kannatusköysi, pyöreät alumiinijohtimet ja korroosiosuojaus. Kaapeli on SS standardin mukainen ja tarkoitettu ripustettavaksi sekä laskettavaksi maahan ja veteen. Kaapeli taipuu helposti ja soveltuu myös maahan vetoon. Johdin on pitkittäin vesitiivis ja sen lankaluku ja resistanssi ovat EN luokan 2 mukaiset. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. Axclight-H LT ei ole palonkestävä. Käsittelytiedot Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa Kannatinköysi, poikkipinta -20 C +90 C +250 C 8xD 25 ² STK Johtimen poikkipinta ² kg/km Ulkohalkaisija x25/ x50/ x95/ Taivutussäde 32

36 Sähköverkot BLL 24 kv BLL on päällystetty ilmajohto, jonka nimellisjännite on enintään 24 kv. BLL on kokoonpuristumaton, pitkittäin vesitiivis johto, jonka poikkipinnat ja materiaalit ovat seuraavat: poikkipinnat 62 ja 99 ² FeAl-versiona. Poikkipinnat 159 ² ja 241 ², AlMgSi tyyppi Al 7. Kaapelia saa kuormittaa enintään 70 C:n johdinlämpötilaan. Johdin on päällystetty värjäämättömällä polyeteenillä ja ulkokerroksena on musta säänkestävä polyeteeni. Johtoon on merkitty valmistaja / tyyppi / vuosi+kuukausi / metrimäärä. Käsittelytiedot Alin lämpötila asennettaessa -20 C Korkein lämpötila käytössä +70 C Korkein lämpötila oikosulussa +200 C Pienin taivutussäde loppuasennuksessa 10xD STK Johtimen poikkipinta ² Väri kg/km Ulkohalkaisija Musta , Musta , Musta , Musta ,5 255 Taivutussäde 33

37 Teollisuus MOTIONLINE - RHEYFLEX 500 Y 300/500V Kaapeli teollisuuden ohjaus- ja säätölaitteiden ohjaus- ja merkinantopiireihin. Kaapeli on tarkoitettu kuiviin ja kosteisiin tiloihin, ei kuitenkaan ulkokäyttöön. Sitä voidaan käyttää liikkuvissa sovelluksissa, joissa kaapeliin ei kohdistu mekaanisia rasituksia. RHEYFLEX Y on lyijytön, PVC-eristeinen, PVC-vaippainen ohjauskaapeli, jossa on pyöreät monisäikeiset kuparijohtimet. Johtimien resistanssi on EN luokan 5 mukainen. Johdoissa on numeromerkintä kelta-vihreän johdon kanssa tai ilman. Vaipassa on tyyppi- ja kirjausnumero. RHEYFLEX Y täyttää palonetenemisluokan EN (F2) vaatimukset. Käsittelytiedot Palonetenemisluokka Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Ympäristön lämpöt. kiint. asenn. Ympäristön lämpöt. liikkuva asenn. Pienin taivutussäde loppuasennuksessa Toiminnallinen taivutussäde Silikoniton Kemikaaleja kestävä EN (F2) -15 C +70 C +160 C C C 10xD 20xD Kyllä Tilapäisesti 34

38 Teollisuus MOTIONLINE - RHEYFLEX 500 Y 300/500V STK Johtimen poikkipinta ² Ulkohalkaisija kg/km x0,75 5, G0,75 5, G0,75 5, G0,75 6, G0,75 7, G0,75 9, G0,75 11, G0,75 13, x1 5, G1 5, G1 6, G1 6, G1 7, G1 9, x1,5 6, G1,5 6, G1,5 7, G1,5 7, G1,5 9, G1,5 11, G1,5 13, G1,5 16, x2,5 7, G2,5 7, G2,5 8, G2,5 7G2,5 9,7 10, Tiedustele muita poikkipintoja 35

39 Teollisuus MOTIONLINE - RHEYFLEX 500 YCY 300/500 V Kaapeli teollisuuden ohjaus- ja säätölaitteiden ohjaus- ja merkinantopiireihin. Kaapeli on tarkoitettu kuiviin ja kosteisiin tiloihin, ei kuitenkaan ulkokäyttöön. Sitä voidaan käyttää myös liikkuvissa sovelluksissa, joissa kaapeliin ei kohdistu mekaanisia rasituksia. RHEYFLEX YCY on lyijytön, PVC-eristeinen, PVC-vaippainen ohjauskaapeli, jossa on pyöreät monisäikeiset kuparijohtimet. Kaapelin suojauksena on tinattu kuparipunos. Johtimien resistanssi on EN luokan 5 mukainen. Johdoissa on numeromerkintä kelta-vihreän johdon kanssa tai ilman. Ulkovaipassa on tyyppi- ja kirjausnumero. RHEYFLEX YCY täyttää palonetenemisluokan EN (F2) vaatimukset. Kaapelia voidaan käyttää EMC-asennuksissa. Käsittelytiedot Palonetenemisluokka Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Ympäristön lämpöt. kiint. asenn. Ympäristön lämpöt. liikkuva asenn. Pienin taivutussäde loppuasennuksessa Toiminnallinen taivutussäde Silikoniton Kemikaaleja kestävä EN (F2) -15 C +70 C +160 C C C 10xD 20xD Kyllä Tilapäisesti 36

40 Teollisuus MOTIONLINE - RHEYFLEX 500 YCY 300/500V STK Johtimen poikkipinta ² Ulkohalkaisija kg/km x0,75 7, G0,75 7, G0,75 7, G0,75 8, G0,75 9, G0,75 11, G0,75 12, G0,75 16, G1 7, G1 8, G1 9, G1 11, G1,5 8, G1,5 9, G1,5 9, G1,5 10, G1,5 13, G2,5 10, G2,5 11, G2,5 12,3 274 Tiedustele muita poikkipintoja 37

41 Teollisuus MOTIONLINE - RHEYFLEX 500 XH 300/500 V Halogeeniton kaapeli teollisuuden ohjaus- ja säätölaitteiden ohjaus- ja merkinantopiireihin. Kaapelia käytetään kuivissa ja kosteissa ympäristöissä. Voidaan asentaa ulos suojattuna, muttei kuitenkaan veteen. Satunnaiset öljyroiskeet sallitaan. Kaapelia voidaan käyttää liikkuvissa sovelluksissa, joissa siihen ei kohdistu mekaanista rasitusta. Rheyflex XH on halogeeniton, PEX-eristeinen, HFFR-vaippainen ohjauskaapeli, jossa on pyöreät, monilankaiset kuparijohtimet. Johtimien resistanssi on EN luokan 5 mukainen. Johdoissa on numeromerkintä keltavihreän johtimen kanssa tai ilman. Vaippaan on merkitty tyyppi ja hyväksyntänumero. RHEYFLEX XH täyttää palonetenemisluokan EN (F4A) vaatimukset. Siitä ei lähde syövyttäviä kaasuja palaessa ja sen savunmuodostus on vähäistä. Käsittelytiedot Palonetenemisluokka Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Ympäristön lämpöt. kiint. asenn. Ympäristön lämpöt. liikkuva asenn. EN (F4A) -5 C +90 C +250 C C C Pienin taivutussäde loppuasennuksessa D > 25 D < 25 Toiminnallinen taivutussäde Silikoniton Öljynkestävä 6xD 4xD 10xD Kyllä Kyllä STK Johtimen poikkipinta ² Ulkohalkaisija kg/km x0,75 5, G0,75 5, G0,75 6, G0,75 6, G0,75 7, G0,75 9, G0,75 11, G0,75 13, x1,5 6, G1,5 6, G1,5 7, G1,5 7, G1,5 8, G1,5 11, G1,5 13, G1,5 15,8 429 Tiedustele muita poikkipintoja 38

42 Teollisuus MOTIONLINE - RHEYFLEX XCH 300/500 V Halogeeniton suojattu kaapeli teollisuuden ohjaus- ja säätölaitteiden ohjaus- ja merkinantopiireihin. Kaapelia käytetään kuivassa ja kosteassa ympäristössä, jossa vaaditaan hyvää suojausta sähkömagneettisilta häiriöiltä. Asennus ulos ainoastaan suojattuna, muttei kuitenkaan veteen. Satunnaiset öljyroiskeet sallitaan. Sitä voidaan käyttää myös liikkuvissa sovelluksissa, joissa siihen ei kohdistu mekaanista rasitusta. Rheyflex XCH on halogeeniton, PEX-eristeinen, HFFR-vaippainen ohjauskaapeli, jossa on pyöreät, monilankaiset kuparijohtimet. Kaapelissa on alumiinipäällysteinen PP-nauha tinatun kuparilankapunoksen alla. Johtimien resistanssi on EN luokan 5 mukainen. Johdoissa on numeromerkintä keltavihreän johtimen kanssa tai ilman. Vaippaan on merkitty tyyppi ja hyväksyntänumero. RHEYFLEX XCH täyttää palonetenemisluokan EN (F4A) vaatimukset. Kaapeli sopii erinomaisesti EMC-asennuksiin. Käsittelytiedot Palonetenemisluokka Alin lämpötila asennettaessa Korkein lämpötila käytössä Korkein lämpötila oikosulussa Ympäristön lämpöt. kiint. asenn. Ympäristön lämpöt. liikkuva asenn. EN (F4A) -5 C +90 C +250 C C C Pienin taivutussäde loppuasennuksessa D > 25 D < 25 Toiminnallinen taivutussäde Silikoniton Öljynkestävä 6xD 4xD 10xD Kyllä Kyllä STK Johtimen poikkipinta ² Ulkohalkaisija kg/km x0,75 5, G0,75 6, G0,75 6, G0,75 7, G0,75 7, G0,75 9, G0,75 10, x1,5 6, G1,5 6, G1,5 7, G1,5 8, G1,5 8, G1,5 11, G2,5 8, G2,5 8, G2,5 9, G2,5 10, G4 10, G6 11,8 360 Tiedustele muita poikkipintoja 39

43 Teollisuus MOTIONLINE - RHEYFLEX Power EMC UV 2XSLSTCYK-J 0,6/1 kv Moottorien syöttökaapeli teollisuuden taajuudenmuuttajasäätöisiin pienjännitteisiin AC-käyttöihin matalia lämpötiloja varten. RHEYFLEX Power EMC UV 2XSLSTCYK-J on EMC-suojattu liitäntäkaapeli taajuusohjattuihin teollisuuskäytössä oleviin moottoreihin. Kaapeli on tarkoitettu kiinteään asennukseen kuivaan ja kosteaan ympäristöön, kuten ulkona. Kaapeli voidaan asentaa myös maahan suojaputkessa, ei kuitenkaan veteen. Sitä voidaan käyttää liikkuvissa sovelluksissa, joissa siihen ei kohdistu mekaanisia rasituksia. RHEYFLEX Power EMC UV 2XSLSTCYK-J on lyijytön, XLPE-eristeinen, PVC vaippainen ohjauskaapeli, jossa on pyöreät hienolankaiset kuparijohtimet. Johtimien resistanssi on EN luokan 5 mukainen. Johtimien väritunnistus on HD308 S2:n mukainen. Vaippaan on merkitty tyyppi ja valmistaja. Kaapeli täyttää palonleviämisluokan EN (F2) vaatimukset. Käsittelytiedot Palonetenemisluokka Suos. alin lämpötila asennettaessa Ympäristön lämpöt. kiint. asenn. Ympäristön lämpöt. liikkuva asenn. Korkein lämpötila käytössä Korkein lämpötila oikosulussa Pienin taivutussäde loppuasennuksessa Toiminnallinen taivutussäde Silikoniton Johtimen poikkipinta ² EN (F2) -15 C C C +90 C +250 C 10xD 20xD Kyllä Ulkohalkaisija kg/km 4G1,5 11, G2,5 12, G4 15, G6 17, G10 19, x16 + 3G2.5 22, x25 + 3G4 26, x35 + 3G6 29, x50 + 3G10 35, x70 + 3G10 38, x95 + 3G16 44, Tiedustele muita poikkipintoja 40
