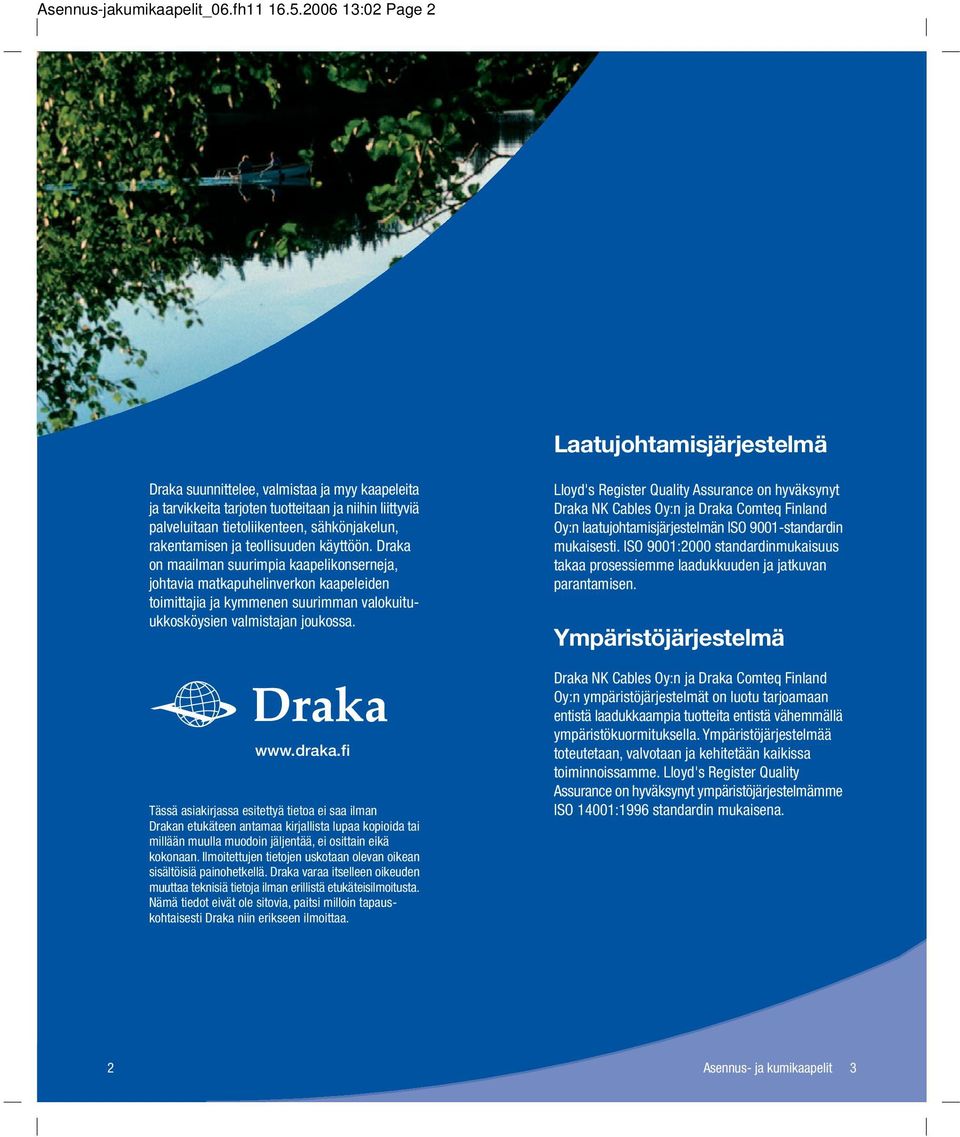

2 Asennus-jakumikaapelit_06.fh :02 Page 2 Laatujohtamisjärjestelmä Draka suunnittelee, valmistaa ja myy kaapeleita ja tarvikkeita tarjoten tuotteitaan ja niihin liittyviä palveluitaan tietoliikenteen, sähkönjakelun, rakentamisen ja teollisuuden käyttöön. Draka on maailman suurimpia kaapelikonserneja, johtavia matkapuhelinverkon kaapeleiden toimittajia ja kymmenen suurimman valokuituukkosköysien valmistajan joukossa. Tässä asiakirjassa esitettyä tietoa ei saa ilman Drakan etukäteen antamaa kirjallista lupaa kopioida tai millään muulla muodoin jäljentää, ei osittain eikä kokonaan. Ilmoitettujen tietojen uskotaan olevan oikean sisältöisiä painohetkellä. Draka varaa itselleen oikeuden muuttaa teknisiä tietoja ilman erillistä etukäteisilmoitusta. Nämä tiedot eivät ole sitovia, paitsi milloin tapauskohtaisesti Draka niin erikseen ilmoittaa. Lloyd's Register Quality Assurance on hyväksynyt Draka NK Cables Oy:n ja Draka Comteq Finland Oy:n laatujohtamisjärjestelmän ISO 9001-standardin mukaisesti. ISO 9001:2000 standardinmukaisuus takaa prosessiemme laadukkuuden ja jatkuvan parantamisen. Ympäristöjärjestelmä Draka NK Cables Oy:n ja Draka Comteq Finland Oy:n ympäristöjärjestelmät on luotu tarjoamaan entistä laadukkaampia tuotteita entistä vähemmällä ympäristökuormituksella. Ympäristöjärjestelmää toteutetaan, valvotaan ja kehitetään kaikissa toiminnoissamme. Lloyd's Register Quality Assurance on hyväksynyt ympäristöjärjestelmämme ISO 14001:1996 standardin mukaisena. 2 Asennus- ja kumikaapelit 3

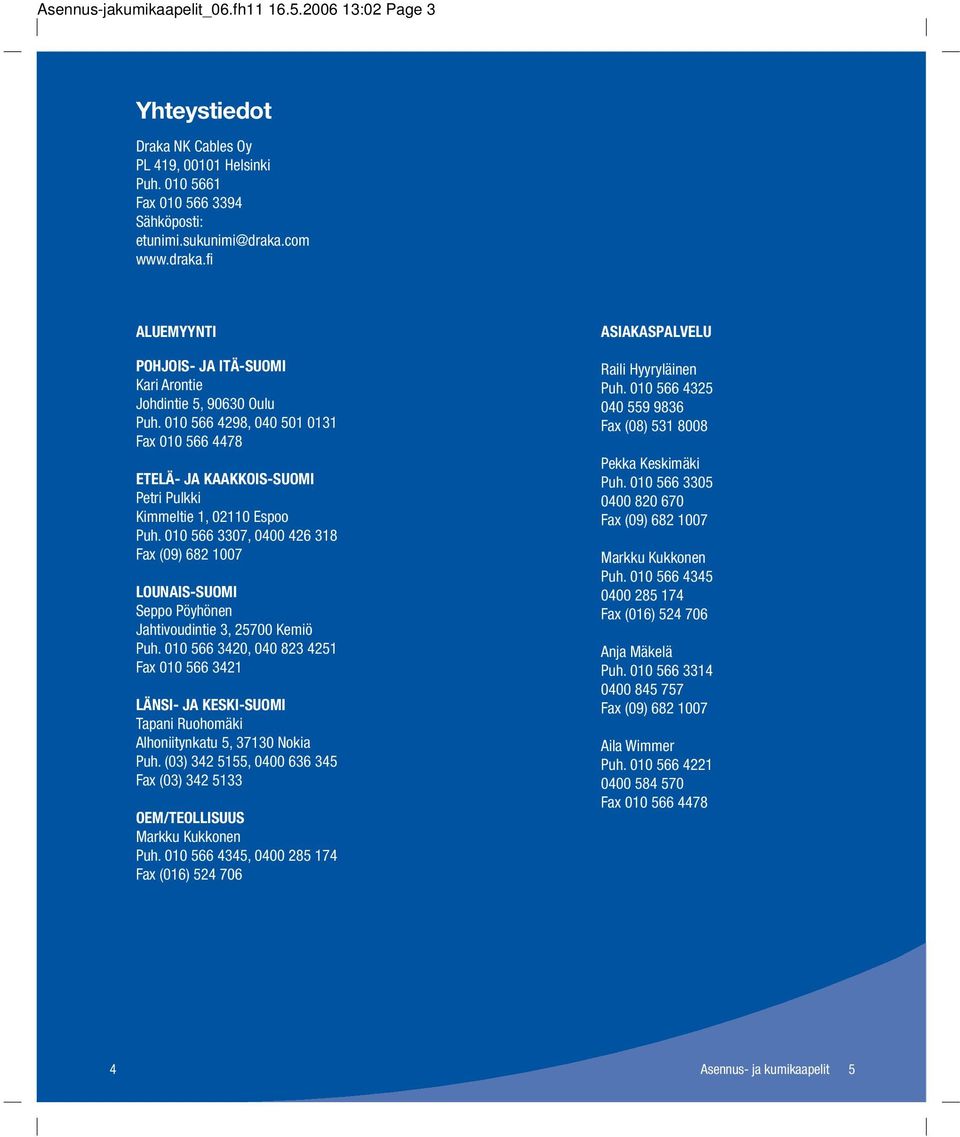

3 Asennus-jakumikaapelit_06.fh :02 Page 3 Yhteystiedot Draka NK Cables Oy PL 419, Helsinki Puh Fax Sähköposti: etunimi.sukunimi@draka.com ALUEMYYNTI POHJOIS- JA ITÄ-SUOMI Kari Arontie Johdintie 5, Oulu Puh , Fax ETELÄ- JA KAAKKOIS-SUOMI Petri Pulkki Kimmeltie 1, Espoo Puh , Fax (09) LOUNAIS-SUOMI Seppo Pöyhönen Jahtivoudintie 3, Kemiö Puh , Fax LÄNSI- JA KESKI-SUOMI Tapani Ruohomäki Alhoniitynkatu 5, Nokia Puh. (03) , Fax (03) OEM/TEOLLISUUS Markku Kukkonen Puh , Fax (016) ASIAKASPALVELU Raili Hyyryläinen Puh Fax (08) Pekka Keskimäki Puh Fax (09) Markku Kukkonen Puh Fax (016) Anja Mäkelä Puh Fax (09) Aila Wimmer Puh Fax Asennus- ja kumikaapelit 5

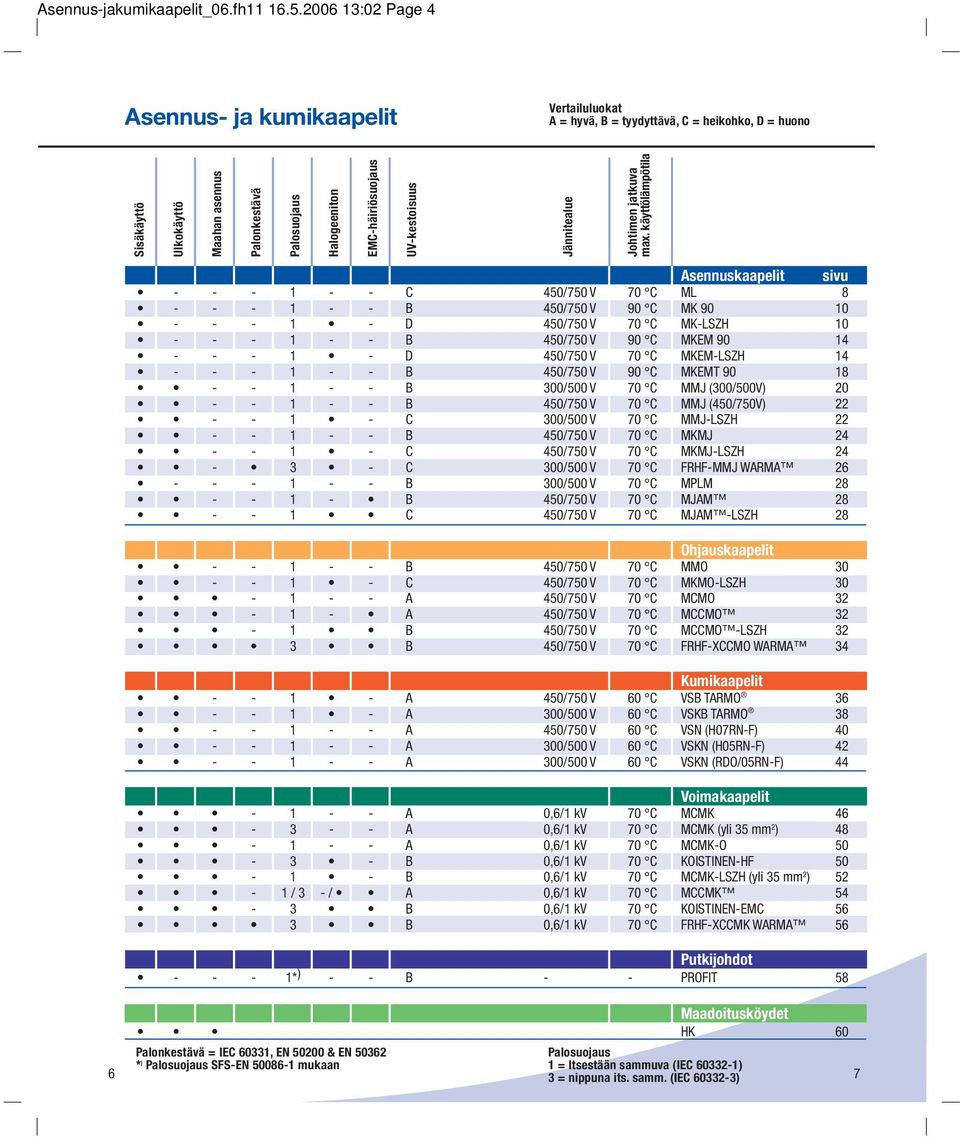

4 Asennus-jakumikaapelit_06.fh :02 Page 4 Asennus- ja kumikaapelit Vertailuluokat A = hyvä, B = tyydyttävä, C = heikohko, D = huono Sisäkäyttö Ulkokäyttö Maahan asennus Palonkestävä Palosuojaus Halogeeniton EMC-häiriösuojaus UV-kestoisuus Jännitealue Johtimen jatkuva max. käyttölämpötila sivu C 450/750 V 70 C ML B 450/750 V 90 C MK D 450/750 V 70 C MK-LSZH B 450/750 V 90 C MKEM D 450/750 V 70 C MKEM-LSZH B 450/750 V 90 C MKEMT B 300/500 V 70 C MMJ (300/500V) B 450/750 V 70 C MMJ (450/750V) C 300/500 V 70 C MMJ-LSZH B 450/750 V 70 C MKMJ C 450/750 V 70 C MKMJ-LSZH C 300/500 V 70 C FRHF-MMJ WARMA B 300/500 V 70 C MPLM B 450/750 V 70 C MJAM C 450/750 V 70 C MJAM -LSZH 28 Ohjauskaapelit B 450/750 V 70 C MMO C 450/750 V 70 C MKMO-LSZH A 450/750 V 70 C MCMO A 450/750 V 70 C MCCMO 32-1 B 450/750 V 70 C MCCMO -LSZH 32 3 B 450/750 V 70 C FRHF-XCCMO WARMA 34 Kumikaapelit A 450/750 V 60 C VSB TARMO A 300/500 V 60 C VSKB TARMO A 450/750 V 60 C VSN (H07RN-F) A 300/500 V 60 C VSKN (H05RN-F) A 300/500 V 60 C VSKN (RDO/05RN-F) 44 Voimakaapelit A 0,6/1 kv 70 C MCMK A 0,6/1 kv 70 C MCMK (yli 35 mm 2 ) A 0,6/1 kv 70 C MCMK-O B 0,6/1 kv 70 C KOISTINEN-HF B 0,6/1 kv 70 C MCMK-LSZH (yli 35 mm 2 ) 52-1 / 3 - / A 0,6/1 kv 70 C MCCMK 54-3 B 0,6/1 kv 70 C KOISTINEN-EMC 56 3 B 0,6/1 kv 70 C FRHF-XCCMK WARMA 56 Putkijohdot * ) - - B - - PROFIT 58 Maadoitusköydet HK 60 Palonkestävä = IEC 60331, EN & EN Palosuojaus 6 * ) Palosuojaus SFS-EN mukaan 1 = Itsestään sammuva (IEC ) 3 = nippuna its. samm. (IEC ) 7

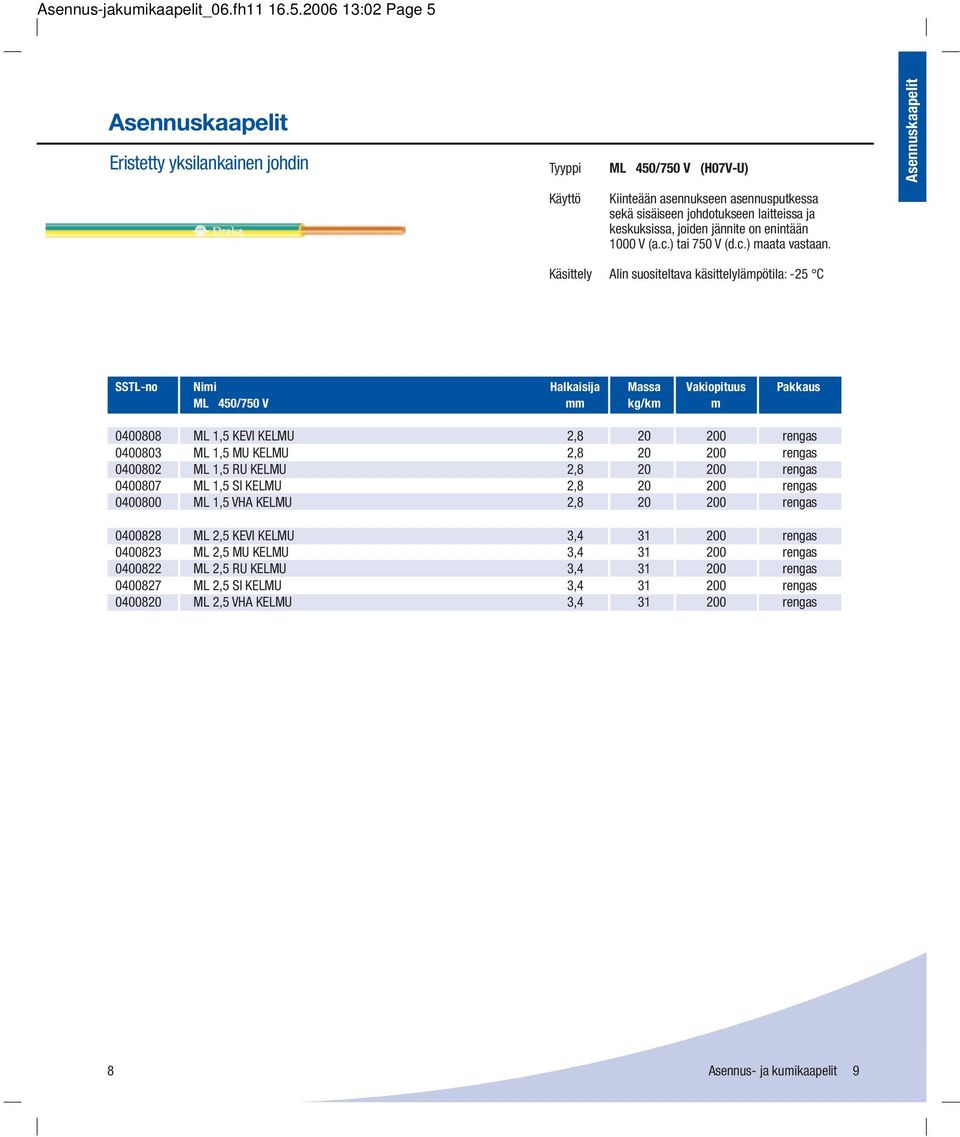

5 Asennus-jakumikaapelit_06.fh :02 Page 5 Eristetty yksilankainen johdin ML 450/750 V (H07V-U) Kiinteään asennukseen asennusputkessa sekä sisäiseen johdotukseen laitteissa ja keskuksissa, joiden jännite on enintään 1000 V (a.c.) tai 750 V (d.c.) maata vastaan. Käsittely Alin suositeltava käsittelylämpötila: -25 C ML 450/750 V mm kg/km m ML 1,5 KEVI KELMU 2, rengas ML 1,5 MU KELMU 2, rengas ML 1,5 RU KELMU 2, rengas ML 1,5 SI KELMU 2, rengas ML 1,5 VHA KELMU 2, rengas ML 2,5 KEVI KELMU 3, rengas ML 2,5 MU KELMU 3, rengas ML 2,5 RU KELMU 3, rengas ML 2,5 SI KELMU 3, rengas ML 2,5 VHA KELMU 3, rengas 8 Asennus- ja kumikaapelit 9

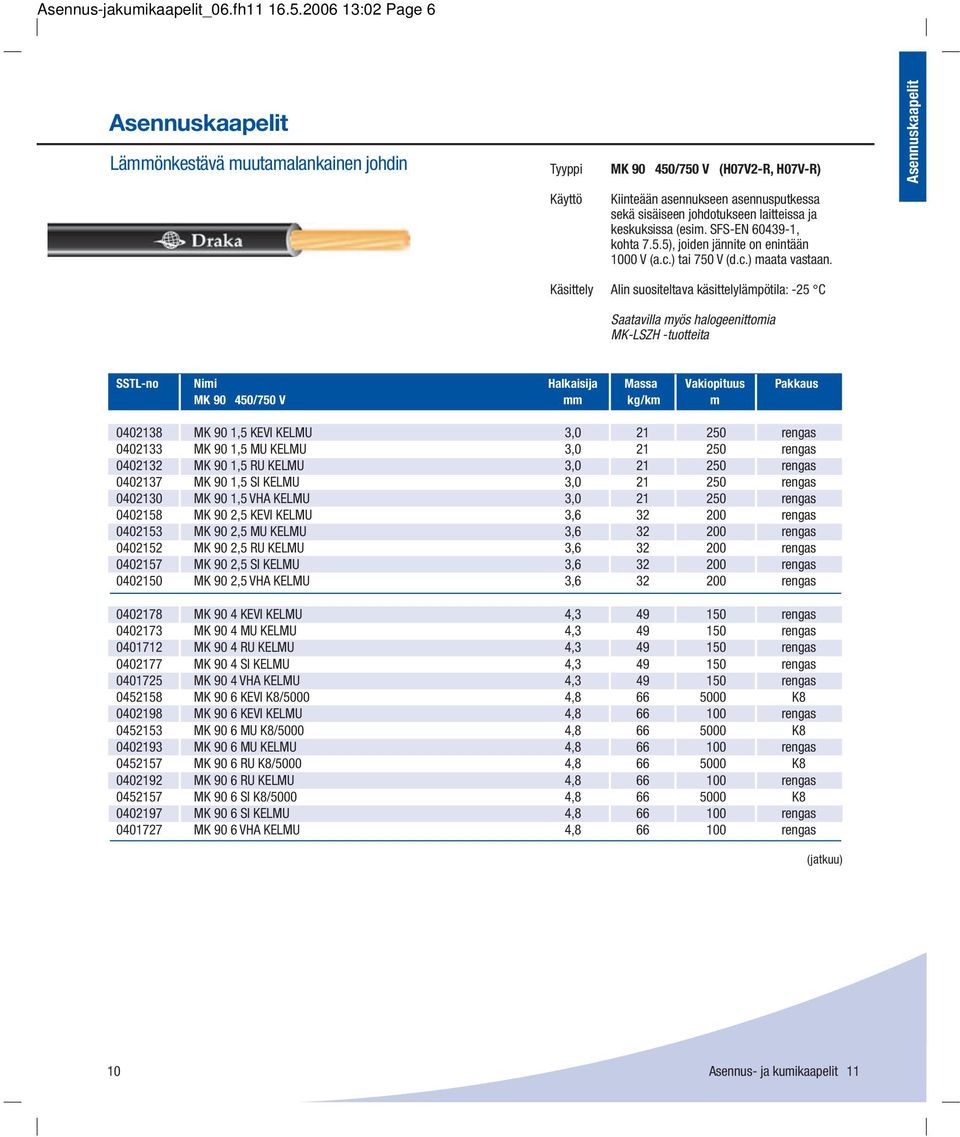

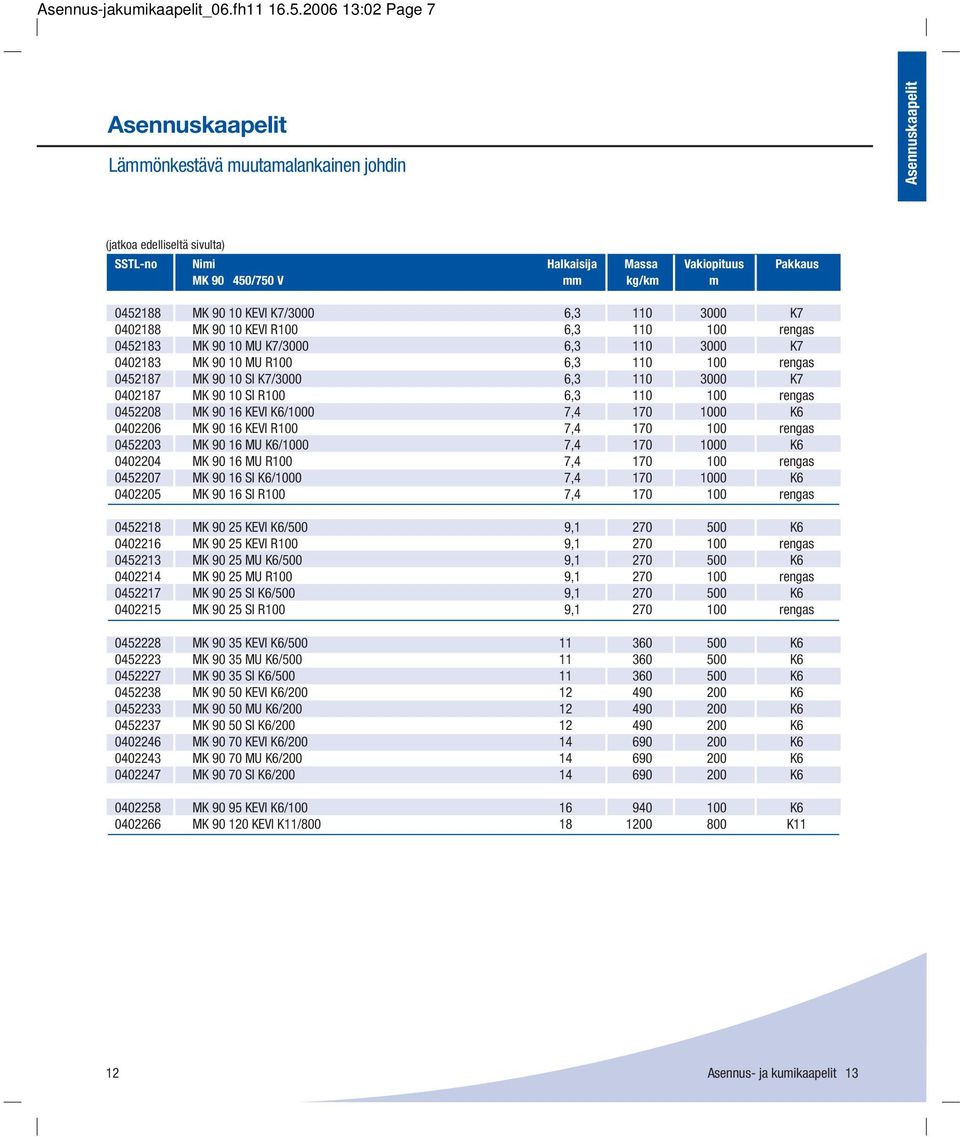

6 Asennus-jakumikaapelit_06.fh :02 Page 6 Lämmönkestävä muutamalankainen johdin MK /750 V (H07V2-R, H07V-R) Kiinteään asennukseen asennusputkessa sekä sisäiseen johdotukseen laitteissa ja keskuksissa (esim. SFS-EN , kohta 7.5.5), joiden jännite on enintään 1000 V (a.c.) tai 750 V (d.c.) maata vastaan. Käsittely Alin suositeltava käsittelylämpötila: -25 C Saatavilla myös halogeenittomia MK-LSZH -tuotteita MK /750 V mm kg/km m MK 90 1,5 KEVI KELMU 3, rengas MK 90 1,5 MU KELMU 3, rengas MK 90 1,5 RU KELMU 3, rengas MK 90 1,5 SI KELMU 3, rengas MK 90 1,5 VHA KELMU 3, rengas MK 90 2,5 KEVI KELMU 3, rengas MK 90 2,5 MU KELMU 3, rengas MK 90 2,5 RU KELMU 3, rengas MK 90 2,5 SI KELMU 3, rengas MK 90 2,5 VHA KELMU 3, rengas MK 90 4 KEVI KELMU 4, rengas MK 90 4 MU KELMU 4, rengas MK 90 4 RU KELMU 4, rengas MK 90 4 SI KELMU 4, rengas MK 90 4 VHA KELMU 4, rengas MK 90 6 KEVI K8/5000 4, K MK 90 6 KEVI KELMU 4, rengas MK 90 6 MU K8/5000 4, K MK 90 6 MU KELMU 4, rengas MK 90 6 RU K8/5000 4, K MK 90 6 RU KELMU 4, rengas MK 90 6 SI K8/5000 4, K MK 90 6 SI KELMU 4, rengas MK 90 6 VHA KELMU 4, rengas (jatkuu) 10 Asennus- ja kumikaapelit 11

7 Asennus-jakumikaapelit_06.fh :02 Page 7 Lämmönkestävä muutamalankainen johdin (jatkoa edelliseltä sivulta) MK /750 V mm kg/km m MK KEVI K7/3000 6, K MK KEVI R100 6, rengas MK MU K7/3000 6, K MK MU R100 6, rengas MK SI K7/3000 6, K MK SI R100 6, rengas MK KEVI K6/1000 7, K MK KEVI R100 7, rengas MK MU K6/1000 7, K MK MU R100 7, rengas MK SI K6/1000 7, K MK SI R100 7, rengas MK KEVI K6/500 9, K MK KEVI R100 9, rengas MK MU K6/500 9, K MK MU R100 9, rengas MK SI K6/500 9, K MK SI R100 9, rengas MK KEVI K6/ K MK MU K6/ K MK SI K6/ K MK KEVI K6/ K MK MU K6/ K MK SI K6/ K MK KEVI K6/ K MK MU K6/ K MK SI K6/ K MK KEVI K6/ K MK KEVI K11/ K11 12 Asennus- ja kumikaapelit 13

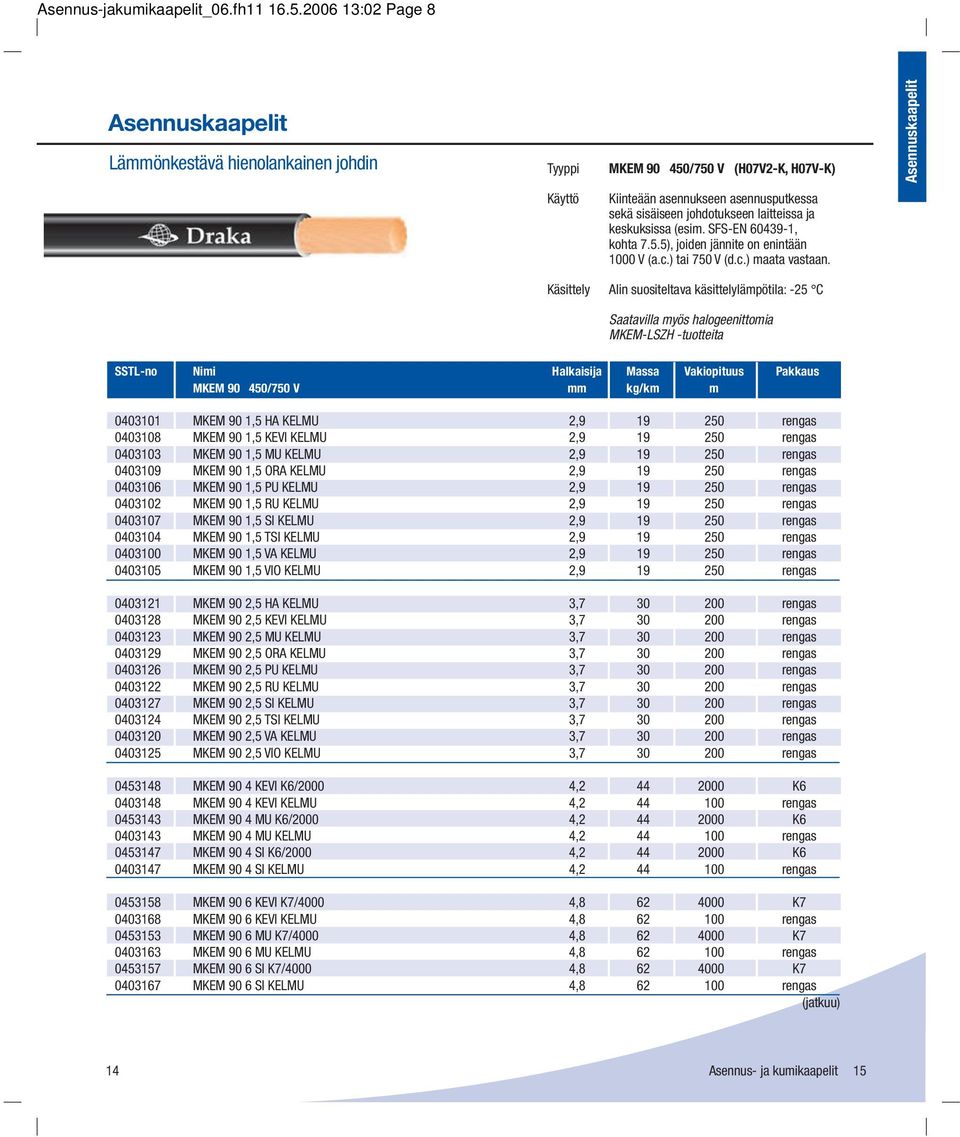

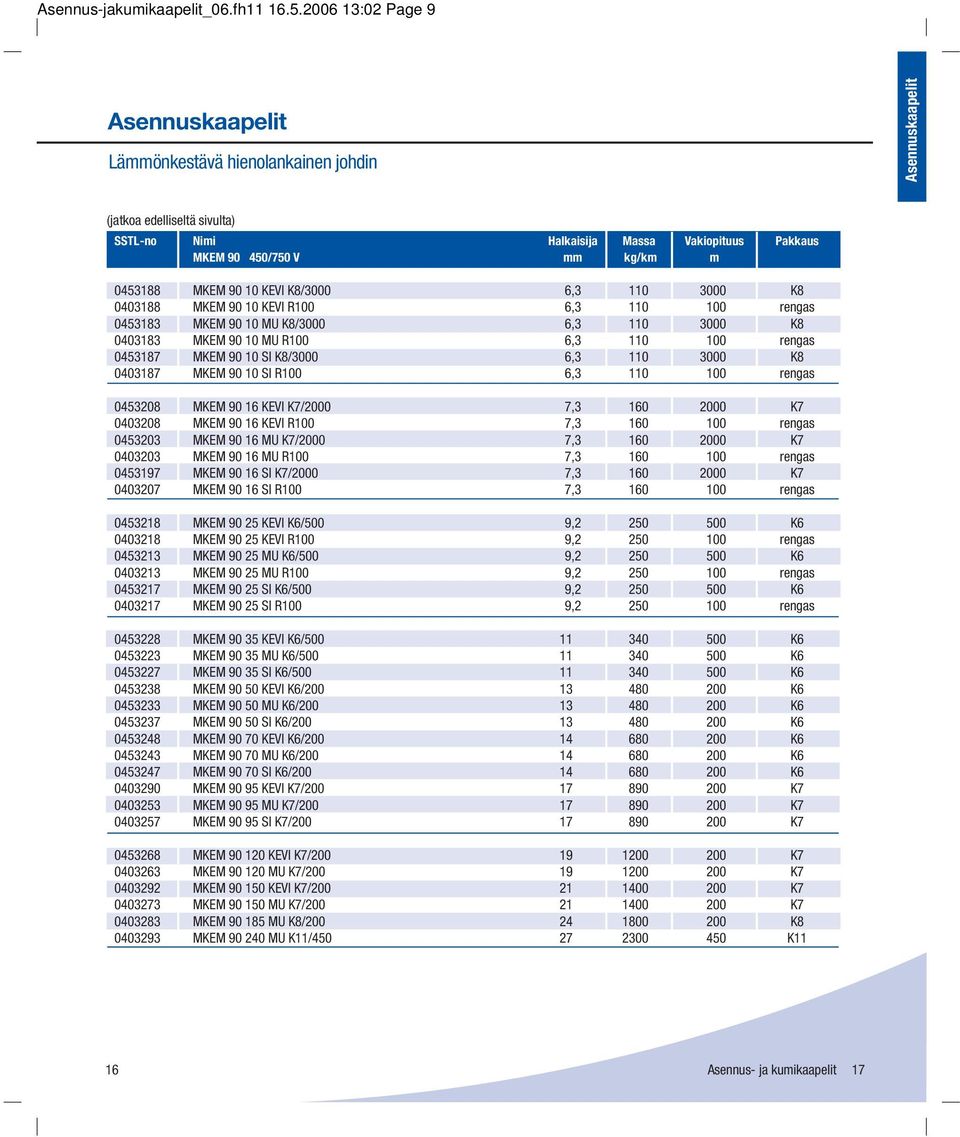

8 Asennus-jakumikaapelit_06.fh :02 Page 8 Lämmönkestävä hienolankainen johdin MKEM /750 V (H07V2-K, H07V-K) Kiinteään asennukseen asennusputkessa sekä sisäiseen johdotukseen laitteissa ja keskuksissa (esim. SFS-EN , kohta 7.5.5), joiden jännite on enintään 1000 V (a.c.) tai 750 V (d.c.) maata vastaan. Käsittely Alin suositeltava käsittelylämpötila: -25 C Saatavilla myös halogeenittomia MKEM-LSZH -tuotteita MKEM /750 V mm kg/km m MKEM 90 1,5 HA KELMU 2, rengas MKEM 90 1,5 KEVI KELMU 2, rengas MKEM 90 1,5 MU KELMU 2, rengas MKEM 90 1,5 ORA KELMU 2, rengas MKEM 90 1,5 PU KELMU 2, rengas MKEM 90 1,5 RU KELMU 2, rengas MKEM 90 1,5 SI KELMU 2, rengas MKEM 90 1,5 TSI KELMU 2, rengas MKEM 90 1,5 VA KELMU 2, rengas MKEM 90 1,5 VIO KELMU 2, rengas MKEM 90 2,5 HA KELMU 3, rengas MKEM 90 2,5 KEVI KELMU 3, rengas MKEM 90 2,5 MU KELMU 3, rengas MKEM 90 2,5 ORA KELMU 3, rengas MKEM 90 2,5 PU KELMU 3, rengas MKEM 90 2,5 RU KELMU 3, rengas MKEM 90 2,5 SI KELMU 3, rengas MKEM 90 2,5 TSI KELMU 3, rengas MKEM 90 2,5 VA KELMU 3, rengas MKEM 90 2,5 VIO KELMU 3, rengas MKEM 90 4 KEVI K6/2000 4, K MKEM 90 4 KEVI KELMU 4, rengas MKEM 90 4 MU K6/2000 4, K MKEM 90 4 MU KELMU 4, rengas MKEM 90 4 SI K6/2000 4, K MKEM 90 4 SI KELMU 4, rengas MKEM 90 6 KEVI K7/4000 4, K MKEM 90 6 KEVI KELMU 4, rengas MKEM 90 6 MU K7/4000 4, K MKEM 90 6 MU KELMU 4, rengas MKEM 90 6 SI K7/4000 4, K MKEM 90 6 SI KELMU 4, rengas (jatkuu) 14 Asennus- ja kumikaapelit 15

9 Asennus-jakumikaapelit_06.fh :02 Page 9 Lämmönkestävä hienolankainen johdin (jatkoa edelliseltä sivulta) MKEM /750 V mm kg/km m MKEM KEVI K8/3000 6, K MKEM KEVI R100 6, rengas MKEM MU K8/3000 6, K MKEM MU R100 6, rengas MKEM SI K8/3000 6, K MKEM SI R100 6, rengas MKEM KEVI K7/2000 7, K MKEM KEVI R100 7, rengas MKEM MU K7/2000 7, K MKEM MU R100 7, rengas MKEM SI K7/2000 7, K MKEM SI R100 7, rengas MKEM KEVI K6/500 9, K MKEM KEVI R100 9, rengas MKEM MU K6/500 9, K MKEM MU R100 9, rengas MKEM SI K6/500 9, K MKEM SI R100 9, rengas MKEM KEVI K6/ K MKEM MU K6/ K MKEM SI K6/ K MKEM KEVI K6/ K MKEM MU K6/ K MKEM SI K6/ K MKEM KEVI K6/ K MKEM MU K6/ K MKEM SI K6/ K MKEM KEVI K7/ K MKEM MU K7/ K MKEM SI K7/ K MKEM KEVI K7/ K MKEM MU K7/ K MKEM KEVI K7/ K MKEM MU K7/ K MKEM MU K8/ K MKEM MU K11/ K11 16 Asennus- ja kumikaapelit 17

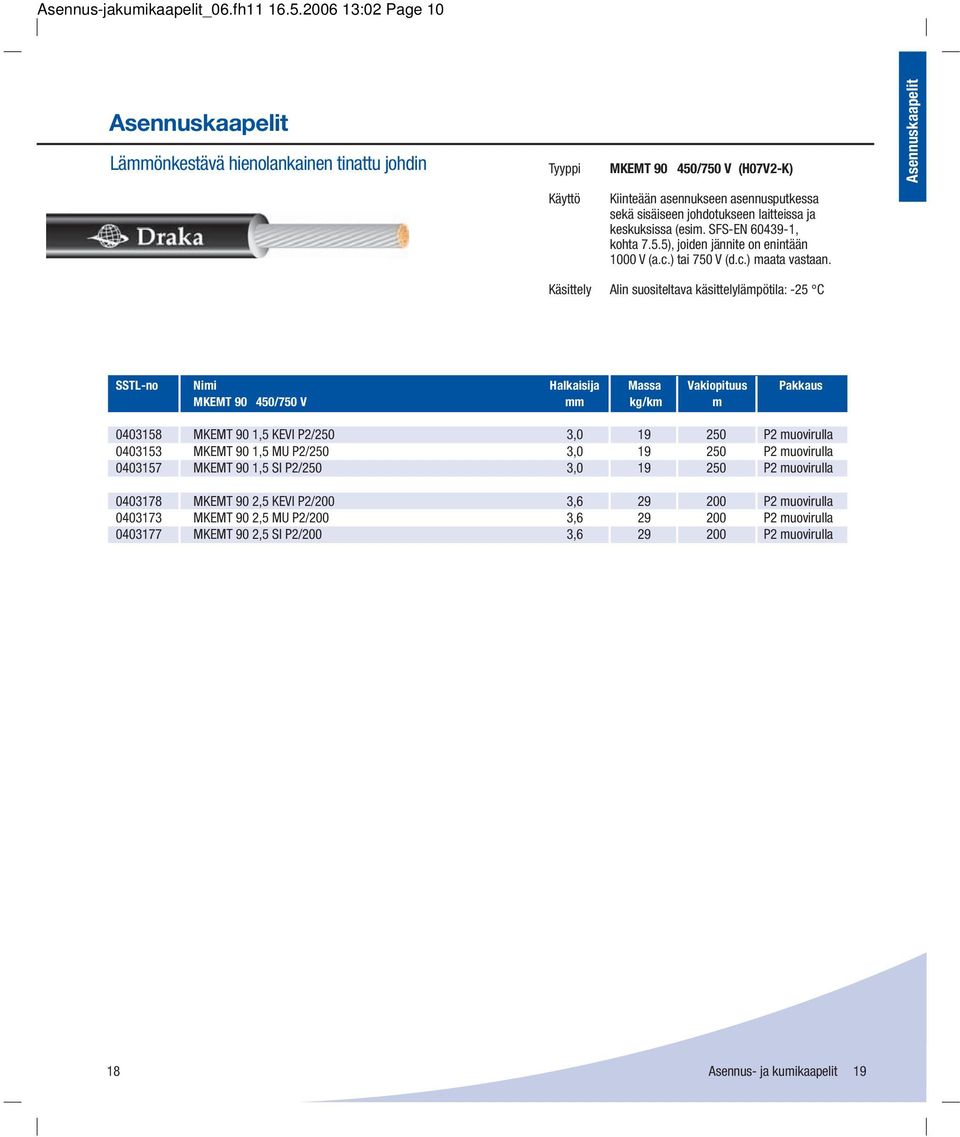

10 Asennus-jakumikaapelit_06.fh :02 Page 10 Lämmönkestävä hienolankainen tinattu johdin MKEMT /750 V (H07V2-K) Kiinteään asennukseen asennusputkessa sekä sisäiseen johdotukseen laitteissa ja keskuksissa (esim. SFS-EN , kohta 7.5.5), joiden jännite on enintään 1000 V (a.c.) tai 750 V (d.c.) maata vastaan. Käsittely Alin suositeltava käsittelylämpötila: -25 C MKEMT /750 V mm kg/km m MKEMT 90 1,5 KEVI P2/250 3, P2 muovirulla MKEMT 90 1,5 MU P2/250 3, P2 muovirulla MKEMT 90 1,5 SI P2/250 3, P2 muovirulla MKEMT 90 2,5 KEVI P2/200 3, P2 muovirulla MKEMT 90 2,5 MU P2/200 3, P2 muovirulla MKEMT 90 2,5 SI P2/200 3, P2 muovirulla 18 Asennus- ja kumikaapelit 19

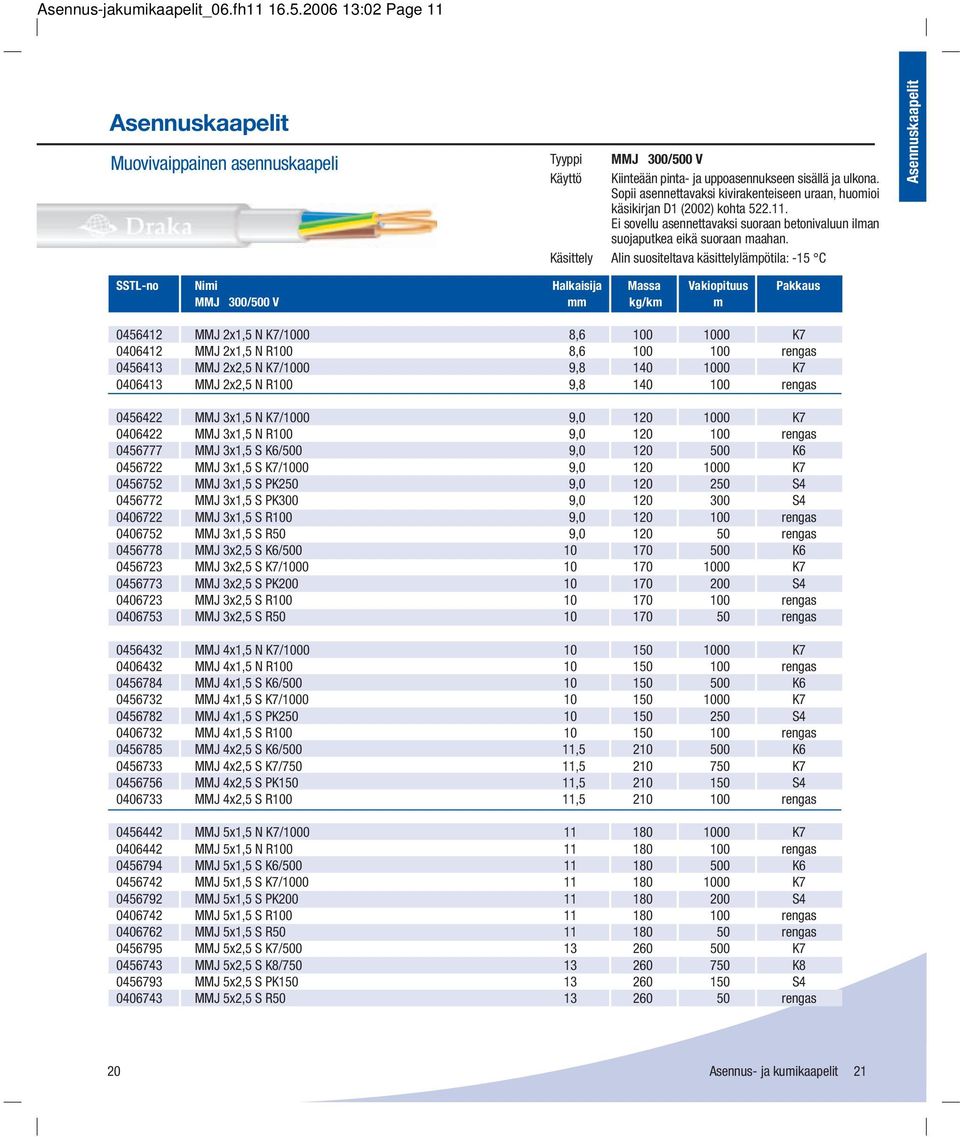

11 Asennus-jakumikaapelit_06.fh :02 Page 11 Muovivaippainen asennuskaapeli MMJ 300/500 V Kiinteään pinta- ja uppoasennukseen sisällä ja ulkona. Sopii asennettavaksi kivirakenteiseen uraan, huomioi käsikirjan D1 (2002) kohta Ei sovellu asennettavaksi suoraan betonivaluun ilman suojaputkea eikä suoraan maahan. Käsittely Alin suositeltava käsittelylämpötila: -15 C MMJ 300/500 V mm kg/km m MMJ 2x1,5 N K7/1000 8, K MMJ 2x1,5 N R100 8, rengas MMJ 2x2,5 N K7/1000 9, K MMJ 2x2,5 N R100 9, rengas MMJ 3x1,5 N K7/1000 9, K MMJ 3x1,5 N R100 9, rengas MMJ 3x1,5 S K6/500 9, K MMJ 3x1,5 S K7/1000 9, K MMJ 3x1,5 S PK250 9, S MMJ 3x1,5 S PK300 9, S MMJ 3x1,5 S R100 9, rengas MMJ 3x1,5 S R50 9, rengas MMJ 3x2,5 S K6/ K MMJ 3x2,5 S K7/ K MMJ 3x2,5 S PK S MMJ 3x2,5 S R rengas MMJ 3x2,5 S R rengas MMJ 4x1,5 N K7/ K MMJ 4x1,5 N R rengas MMJ 4x1,5 S K6/ K MMJ 4x1,5 S K7/ K MMJ 4x1,5 S PK S MMJ 4x1,5 S R rengas MMJ 4x2,5 S K6/500 11, K MMJ 4x2,5 S K7/750 11, K MMJ 4x2,5 S PK150 11, S MMJ 4x2,5 S R100 11, rengas MMJ 5x1,5 N K7/ K MMJ 5x1,5 N R rengas MMJ 5x1,5 S K6/ K MMJ 5x1,5 S K7/ K MMJ 5x1,5 S PK S MMJ 5x1,5 S R rengas MMJ 5x1,5 S R rengas MMJ 5x2,5 S K7/ K MMJ 5x2,5 S K8/ K MMJ 5x2,5 S PK S MMJ 5x2,5 S R rengas 20 Asennus- ja kumikaapelit 21

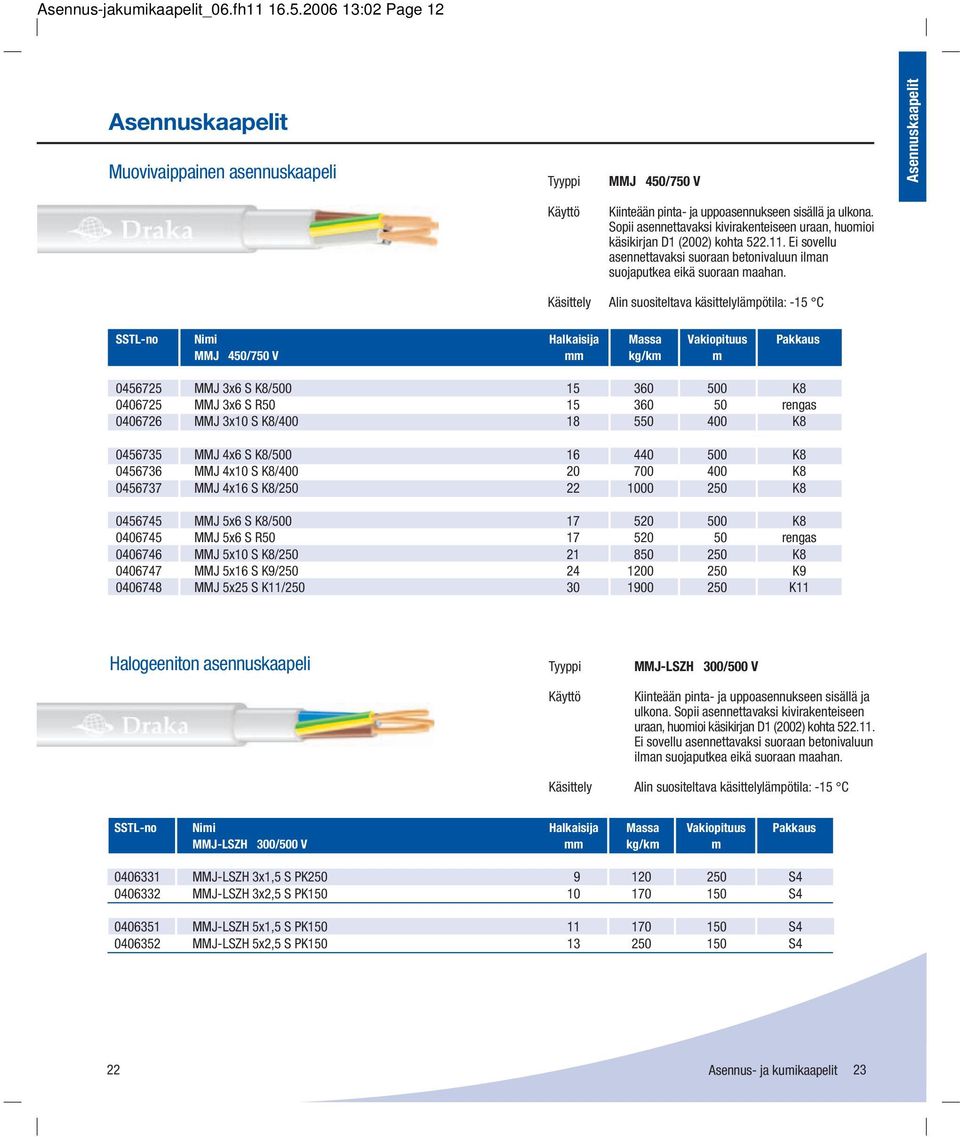

12 Asennus-jakumikaapelit_06.fh :02 Page 12 Muovivaippainen asennuskaapeli MMJ 450/750 V Kiinteään pinta- ja uppoasennukseen sisällä ja ulkona. Sopii asennettavaksi kivirakenteiseen uraan, huomioi käsikirjan D1 (2002) kohta Ei sovellu asennettavaksi suoraan betonivaluun ilman suojaputkea eikä suoraan maahan. Käsittely Alin suositeltava käsittelylämpötila: -15 C MMJ 450/750 V mm kg/km m MMJ 3x6 S K8/ K MMJ 3x6 S R rengas MMJ 3x10 S K8/ K MMJ 4x6 S K8/ K MMJ 4x10 S K8/ K MMJ 4x16 S K8/ K MMJ 5x6 S K8/ K MMJ 5x6 S R rengas MMJ 5x10 S K8/ K MMJ 5x16 S K9/ K MMJ 5x25 S K11/ K11 Halogeeniton asennuskaapeli MMJ-LSZH 300/500 V Kiinteään pinta- ja uppoasennukseen sisällä ja ulkona. Sopii asennettavaksi kivirakenteiseen uraan, huomioi käsikirjan D1 (2002) kohta Ei sovellu asennettavaksi suoraan betonivaluun ilman suojaputkea eikä suoraan maahan. Käsittely Alin suositeltava käsittelylämpötila: -15 C MMJ-LSZH 300/500 V mm kg/km m MMJ-LSZH 3x1,5 S PK S MMJ-LSZH 3x2,5 S PK S MMJ-LSZH 5x1,5 S PK S MMJ-LSZH 5x2,5 S PK S4 22 Asennus- ja kumikaapelit 23

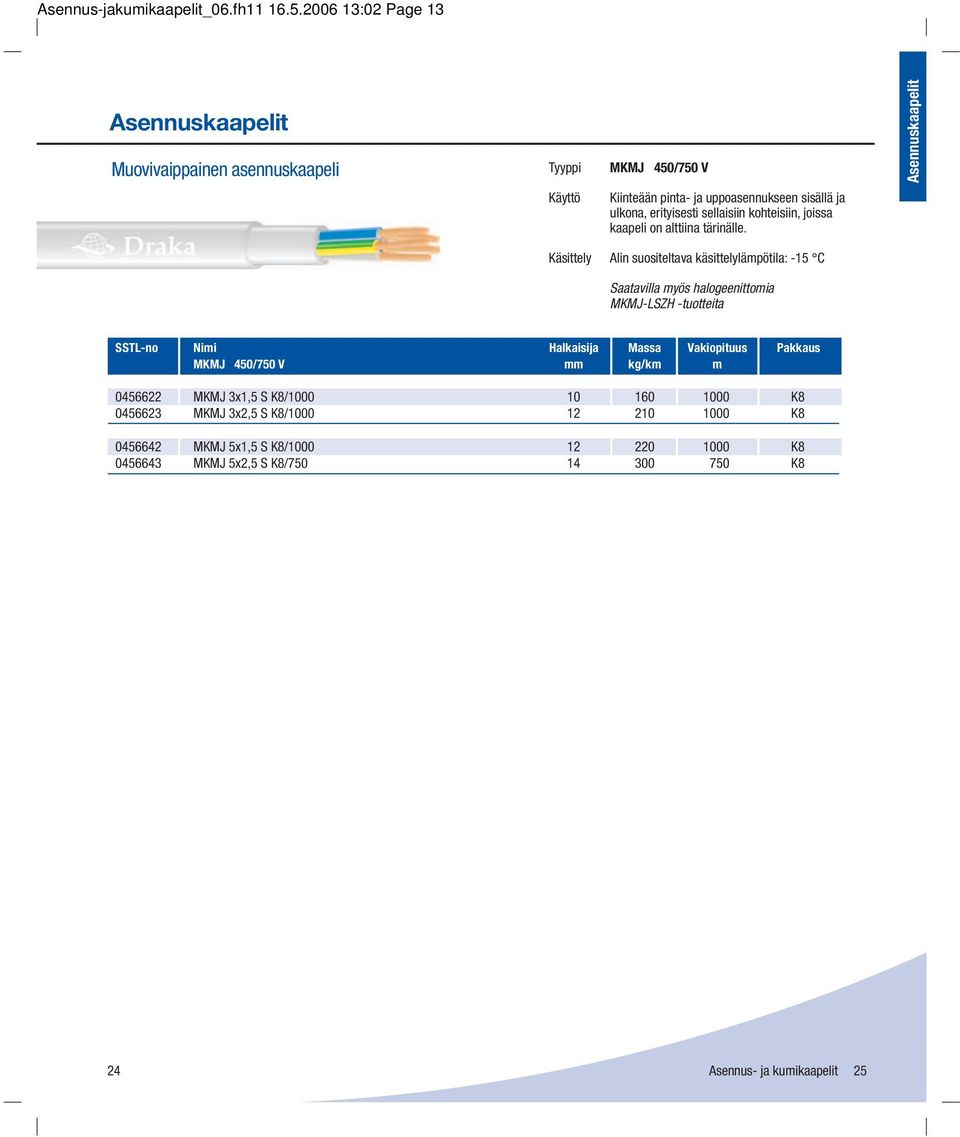

13 Asennus-jakumikaapelit_06.fh :02 Page 13 Muovivaippainen asennuskaapeli MKMJ 450/750 V Kiinteään pinta- ja uppoasennukseen sisällä ja ulkona, erityisesti sellaisiin kohteisiin, joissa kaapeli on alttiina tärinälle. Käsittely Alin suositeltava käsittelylämpötila: -15 C Saatavilla myös halogeenittomia MKMJ-LSZH -tuotteita MKMJ 450/750 V mm kg/km m MKMJ 3x1,5 S K8/ K MKMJ 3x2,5 S K8/ K MKMJ 5x1,5 S K8/ K MKMJ 5x2,5 S K8/ K8 24 Asennus- ja kumikaapelit 25

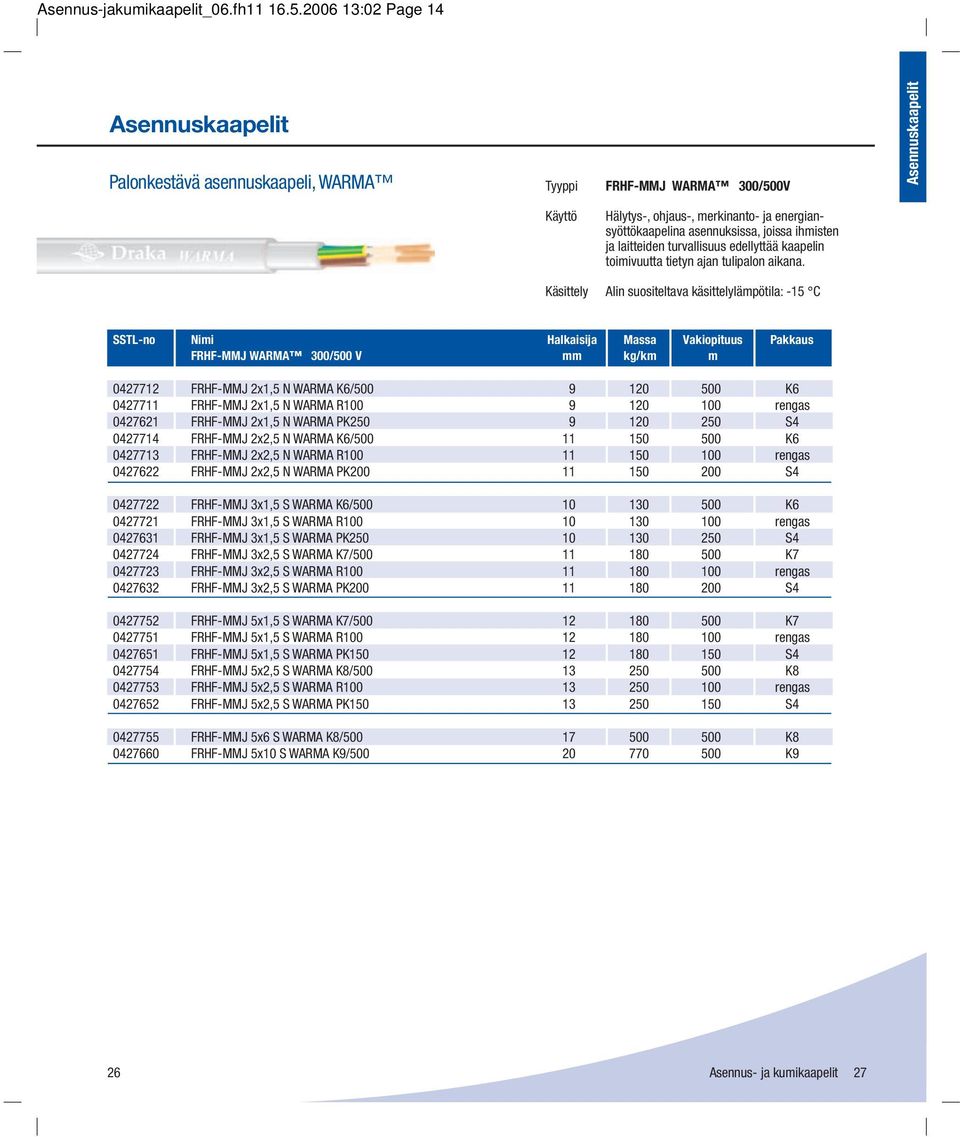

14 Asennus-jakumikaapelit_06.fh :02 Page 14 Palonkestävä asennuskaapeli, WARMA FRHF-MMJ WARMA 300/500V Hälytys-, ohjaus-, merkinanto- ja energiansyöttökaapelina asennuksissa, joissa ihmisten ja laitteiden turvallisuus edellyttää kaapelin toimivuutta tietyn ajan tulipalon aikana. Käsittely Alin suositeltava käsittelylämpötila: -15 C FRHF-MMJ WARMA 300/500 V mm kg/km m FRHF-MMJ 2x1,5 N WARMA K6/ K FRHF-MMJ 2x1,5 N WARMA R rengas FRHF-MMJ 2x1,5 N WARMA PK S FRHF-MMJ 2x2,5 N WARMA K6/ K FRHF-MMJ 2x2,5 N WARMA R rengas FRHF-MMJ 2x2,5 N WARMA PK S FRHF-MMJ 3x1,5 S WARMA K6/ K FRHF-MMJ 3x1,5 S WARMA R rengas FRHF-MMJ 3x1,5 S WARMA PK S FRHF-MMJ 3x2,5 S WARMA K7/ K FRHF-MMJ 3x2,5 S WARMA R rengas FRHF-MMJ 3x2,5 S WARMA PK S FRHF-MMJ 5x1,5 S WARMA K7/ K FRHF-MMJ 5x1,5 S WARMA R rengas FRHF-MMJ 5x1,5 S WARMA PK S FRHF-MMJ 5x2,5 S WARMA K8/ K FRHF-MMJ 5x2,5 S WARMA R rengas FRHF-MMJ 5x2,5 S WARMA PK S FRHF-MMJ 5x6 S WARMA K8/ K FRHF-MMJ 5x10 S WARMA K9/ K9 26 Asennus- ja kumikaapelit 27

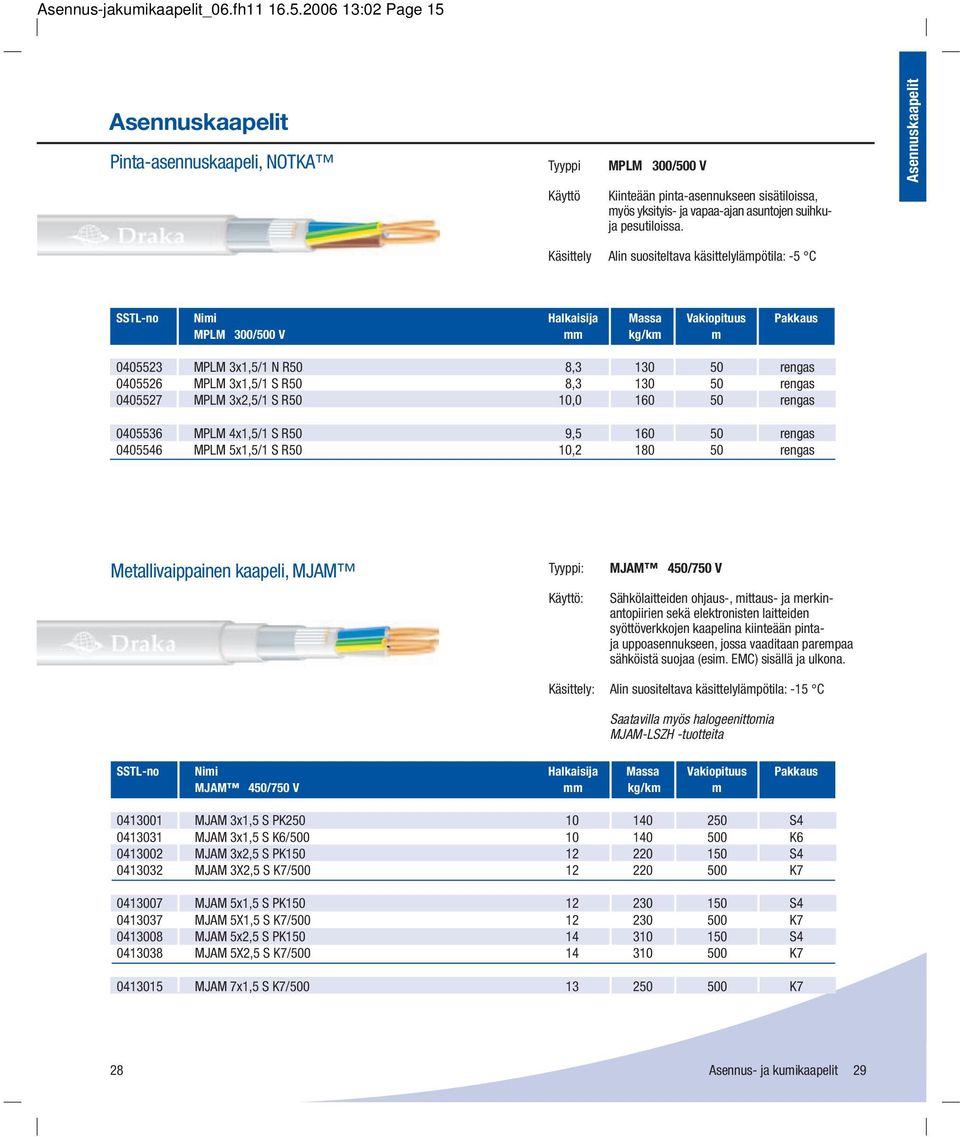

15 Asennus-jakumikaapelit_06.fh :02 Page 15 Pinta-asennuskaapeli, NOTKA MPLM 300/500 V Kiinteään pinta-asennukseen sisätiloissa, myös yksityis- ja vapaa-ajan asuntojen suihkuja pesutiloissa. Käsittely Alin suositeltava käsittelylämpötila: -5 C MPLM 300/500 V mm kg/km m MPLM 3x1,5/1 N R50 8, rengas MPLM 3x1,5/1 S R50 8, rengas MPLM 3x2,5/1 S R50 10, rengas MPLM 4x1,5/1 S R50 9, rengas MPLM 5x1,5/1 S R50 10, rengas Metallivaippainen kaapeli, MJAM : : MJAM 450/750 V Sähkölaitteiden ohjaus-, mittaus- ja merkinantopiirien sekä elektronisten laitteiden syöttöverkkojen kaapelina kiinteään pintaja uppoasennukseen, jossa vaaditaan parempaa sähköistä suojaa (esim. EMC) sisällä ja ulkona. Käsittely: Alin suositeltava käsittelylämpötila: -15 C Saatavilla myös halogeenittomia MJAM-LSZH -tuotteita MJAM 450/750 V mm kg/km m MJAM 3x1,5 S PK S MJAM 3x1,5 S K6/ K MJAM 3x2,5 S PK S MJAM 3X2,5 S K7/ K MJAM 5x1,5 S PK S MJAM 5X1,5 S K7/ K MJAM 5x2,5 S PK S MJAM 5X2,5 S K7/ K MJAM 7x1,5 S K7/ K7 28 Asennus- ja kumikaapelit 29

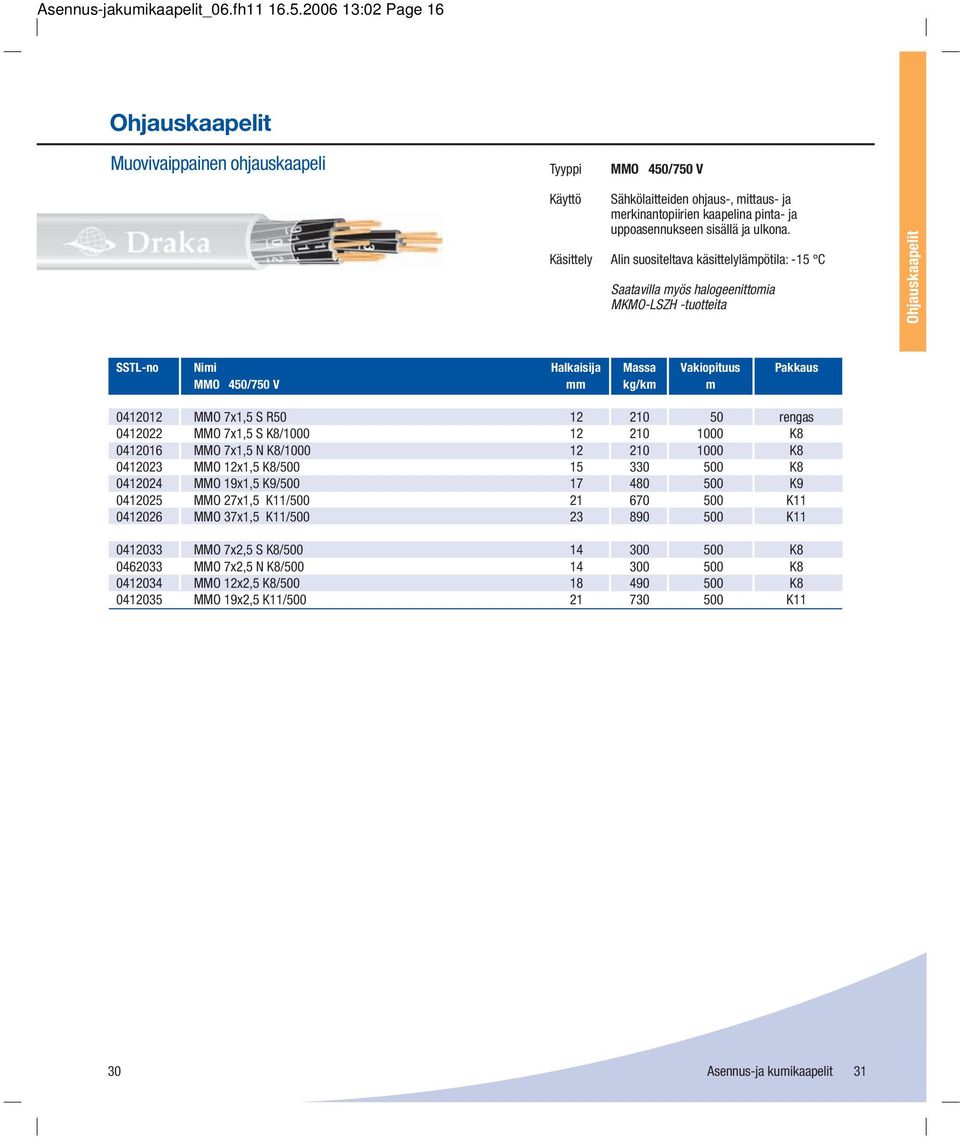

16 Asennus-jakumikaapelit_06.fh :02 Page 16 Ohjauskaapelit Muovivaippainen ohjauskaapeli MMO 450/750 V Sähkölaitteiden ohjaus-, mittaus- ja merkinantopiirien kaapelina pinta- ja uppoasennukseen sisällä ja ulkona. Käsittely Alin suositeltava käsittelylämpötila: -15 C Saatavilla myös halogeenittomia MKMO-LSZH -tuotteita Ohjauskaapelit MMO 450/750 V mm kg/km m MMO 7x1,5 S R rengas MMO 7x1,5 S K8/ K MMO 7x1,5 N K8/ K MMO 12x1,5 K8/ K MMO 19x1,5 K9/ K MMO 27x1,5 K11/ K MMO 37x1,5 K11/ K MMO 7x2,5 S K8/ K MMO 7x2,5 N K8/ K MMO 12x2,5 K8/ K MMO 19x2,5 K11/ K11 30 Asennus-ja kumikaapelit 31

17 Asennus-jakumikaapelit_06.fh :02 Page 17 Ohjauskaapelit Kosketussuojattu ohjauskaapeli MCMO 450/750 V Sähkölaitteiden ohjaus-, mittaus- ja merkinantopiirien kaapelina kiinteään pinta- ja uppoasennukseen sisällä ja ulkona sekä maahan asennettuna. Käsittely Alin suositeltava käsittelylämpötila: -15 C MCMO 450/750 V mm kg/km m Ohjauskaapelit MCMO 7x1,5 K8/ K MCMO 12x1,5 K8/ K MCMO 19x1,5 K11/ K MCMO 27x1,5 K11/ K MCMO 37x1,5 K11/ K MCMO 7x2,5 K8/ K MCMO 12x2,5 K11/ K MCMO 19x2,5 K11/ K11 EMC-kosketussuojattu ohjauskaapeli MCCMO 450/750 V Sähkölaitteiden ohjaus-, mittaus- ja merkinantopiirien kaapelina kiinteään pinta- ja uppoasennukseen, jossa vaaditaan EMCsuojattua kaapelia sisällä ja ulkona sekä maahan asennettuna. Käsittely Alin suositeltava käsittelylämpötila: -15 C Saatavilla myös halogeenittomia MCCMO-LSZH -tuotteita MCCMO 450/750 V mm kg/km m MCCMO 7x2,5 K11/ K MCCMO 12x2,5 K11/ K MCCMO 19x2,5 K11/ K11 32 Asennus-ja kumikaapelit 33

18 Asennus-jakumikaapelit_06.fh :02 Page 18 Ohjauskaapelit Palonkestävä ohjauskaapeli, WARMA FRHF-XCCMO WARMA 300/500 V Hälytys-, ohjaus-, merkinanto- ja energiansyöttökaapelina asennuksissa, joissa ihmisten ja laitteiden turvallisuus edellyttää kaapelien toimivuutta tietyn ajan tulipalon aikana. Myös sellaisten laitteiden kaapeloinnissa, joiden toimintahäiriöistä aiheutuva käyttökeskeytys aiheuttaa suuria kustannuksia. Käsittely Alin suositeltava käsittelylämpötila: -15 C Ohjauskaapelit FRHF-XCCMO WARMA 450/750 V mm kg/km m FRHF-XCCMO 7x1,5 WARMA 750V K FRHF-XCCMO 12x1,5 WARMA 750V K11 34 Asennus-ja kumikaapelit 35

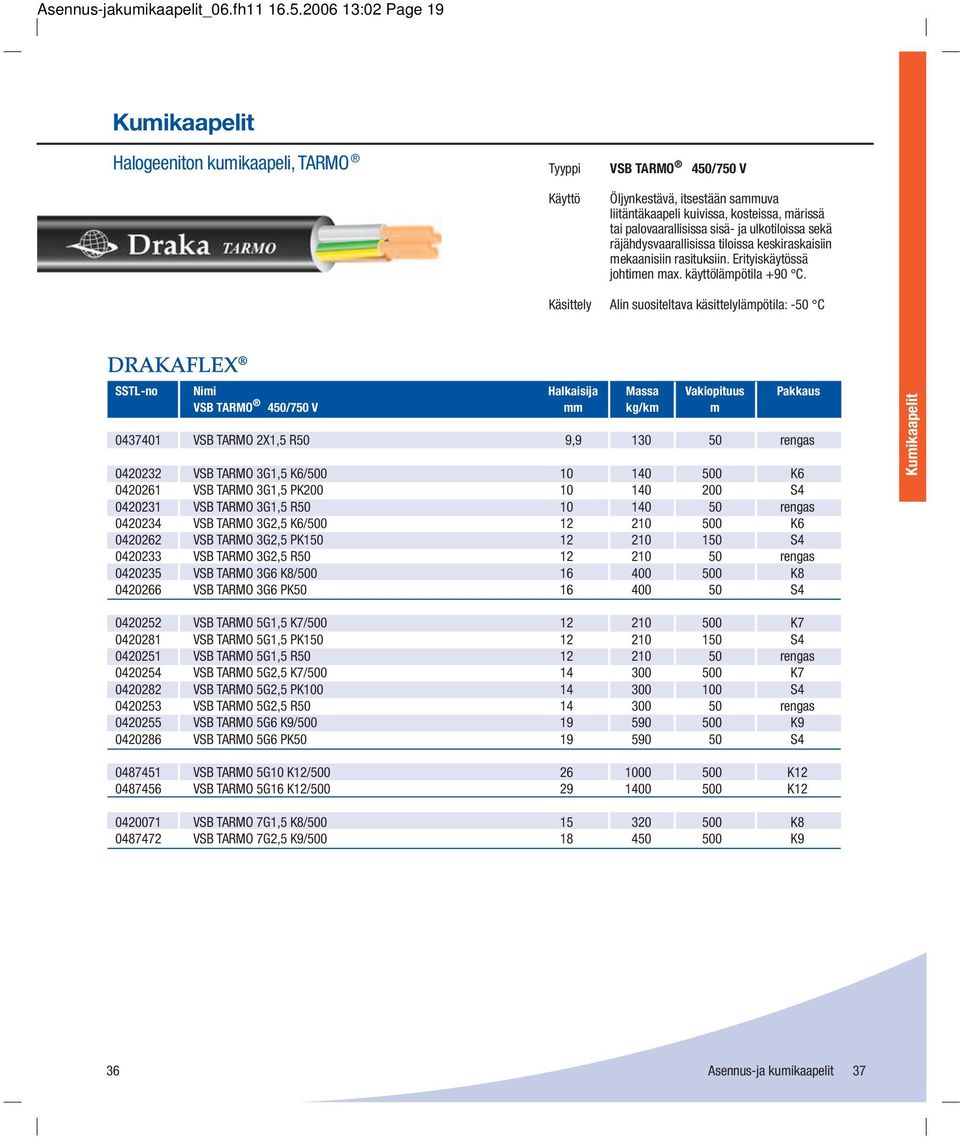

19 Asennus-jakumikaapelit_06.fh :02 Page 19 Kumikaapelit Halogeeniton kumikaapeli, TARMO VSB TARMO 450/750 V Öljynkestävä, itsestään sammuva liitäntäkaapeli kuivissa, kosteissa, märissä tai palovaarallisissa sisä- ja ulkotiloissa sekä räjähdysvaarallisissa tiloissa keskiraskaisiin mekaanisiin rasituksiin. Erityiskäytössä johtimen max. käyttölämpötila +90 C. Käsittely Alin suositeltava käsittelylämpötila: -50 C VSB TARMO 450/750 V mm kg/km m VSB TARMO 2X1,5 R50 9, rengas VSB TARMO 3G1,5 K6/ K VSB TARMO 3G1,5 PK S VSB TARMO 3G1,5 R rengas VSB TARMO 3G2,5 K6/ K VSB TARMO 3G2,5 PK S VSB TARMO 3G2,5 R rengas VSB TARMO 3G6 K8/ K VSB TARMO 3G6 PK S4 Kumikaapelit VSB TARMO 5G1,5 K7/ K VSB TARMO 5G1,5 PK S VSB TARMO 5G1,5 R rengas VSB TARMO 5G2,5 K7/ K VSB TARMO 5G2,5 PK S VSB TARMO 5G2,5 R rengas VSB TARMO 5G6 K9/ K VSB TARMO 5G6 PK S VSB TARMO 5G10 K12/ K VSB TARMO 5G16 K12/ K VSB TARMO 7G1,5 K8/ K VSB TARMO 7G2,5 K9/ K9 36 Asennus-ja kumikaapelit 37

20 Asennus-jakumikaapelit_06.fh :02 Page 20 Kumikaapelit Kevyt, halogeeniton kumikaapeli TARMO VSKB TARMO 300/500 V Öljynkestävä, itsestään sammuva liitäntäkaapeli kuivissa, kosteissa, märissä ja palovaarallisissa sisäja ulkotiloissa kevyisiin käyttöolosuhteisiin tarkoitetuissa kevyissä siirrettävissä laitteissa. Ei räjähdysvaarallisiin tiloihin. Käsittely Alin suositeltava käsittelylämpötila: -50 C VSKB TARMO 300/500 V mm kg/km m VSKB TARMO 3G1,5 R rengas VSKB TARMO 3G2,5 R rengas VSKB TARMO 5G1,5 R rengas VSKB TARMO 5G2,5 R rengas Kumikaapelit VSKB TARMO 7G1,5 K7/ K7 38 Asennus-ja kumikaapelit 39

21 Asennus-jakumikaapelit_06.fh :02 Page 21 Kumikaapelit Öljynkestävä kumikaapeli VSN (H07RN-F) 450/750 V Liitäntäkaapeli kuivissa, kosteissa, märissä tai palovaarallisissa sisä- ja ulkotiloissa sekä räjähdysvaarallisissa tiloissa keskiraskaisiin mekaanisiin rasituksiin. Käsittely Alin suositeltava käsittelylämpötila: -25 C VSN (H07RN-F) 450/750 V mm kg/km m DRAKAFLEX H07RN-F 2X1,5 R100 9, rengas DRAKAFLEX H07RN-F 2X1,5 T500 9, K DRAKAFLEX H07RN-F 2X2,5 R rengas DRAKAFLEX H07RN-F 2X2,5 T K DRAKAFLEX H07RN-F 3G1,5 R rengas DRAKAFLEX H07RN-F 3G1,5 T K DRAKAFLEX H07RN-F 3G2,5 R rengas DRAKAFLEX H07RN-F 3G2,5 T K DRAKAFLEX H07RN-F 3G6 T K7 Kumikaapelit DRAKAFLEX H07RN-F 4G1,5 R rengas DRAKAFLEX H07RN-F 4G1,5 T K DRAKAFLEX H07RN-F 4G2,5 R rengas DRAKAFLEX H07RN-F 4G2,5 T K DRAKAFLEX H07RN-F 4G6 T K DRAKAFLEX H07RN-F 4G10 T K DRAKAFLEX H07RN-F 4G16 T K DRAKAFLEX H07RN-F 4G25 T K DRAKAFLEX H07RN-F 4G35 T K DRAKAFLEX H07RN-F 4G50 T K DRAKAFLEX H07RN-F 4G70 T K DRAKAFLEX H07RN-F 4G95 T K DRAKAFLEX H07RN-F 4G120 T K DRAKAFLEX H07RN-F 5G1,5 R rengas DRAKAFLEX H07RN-F 5G1,5 T K DRAKAFLEX H07RN-F 5G2,5 R rengas DRAKAFLEX H07RN-F 5G2,5 T K DRAKAFLEX H07RN-F 5G6 T K DRAKAFLEX H07RN-F 5G10 T K DRAKAFLEX H07RN-F 5G16 T K DRAKAFLEX H07RN-F 5G25 T K DRAKAFLEX 07RN-F 5G35 T K DRAKAFLEX 07RN-F 5G50 T K18 40 Asennus-ja kumikaapelit 41

22 Asennus-jakumikaapelit_06.fh :02 Page 22 Kumikaapelit Kevyt, öljynkestävä kumikaapeli VSKN (H05RN-F) 300/500 V Liitäntäkaapelina kuivissa, kosteissa, märissä tai palovaarallisissa sisä- ja ulkotiloissa kevyisiin käyttöolosuhteisiin tarkoitetuissa kevyissä, siirrettävissä laitteissa. Ei räjähdysvaarallisiin tiloihin. Käsittely Alin suositeltava käsittelylämpötila: -25 C VSKN (H05RN-F) 300/500 V mm kg/km m DRAKAFLEX H05RN-F 2X0,75 R100 6, rengas DRAKAFLEX H05RN-F 2X1,0 R rengas DRAKAFLEX H05RN-F 2X1,0 T S DRAKAFLEX H05RN-F 3G0,75 R rengas DRAKAFLEX H05RN-F 3G1,0 R100 7, rengas Kumikaapelit 42 Asennus-ja kumikaapelit 43

23 Asennus-jakumikaapelit_06.fh :02 Page 23 Kumikaapelit Kevyt, öljynkestävä kumikaapeli VSKN (RDO/05RN-F) 300/500 V Liitäntäkapelina kuivissa, kosteissa, märissä tai palovaarallisissa sisä- ja ulkotiloissa kevyisiin käyttöolosuhteisiin tarkoitetuissa kevyissä, siirrettävissä laitteissa. Ei räjähdysvaarallisiin tiloihin. Käsittely Alin suositeltava käsittelylämpötila: -25 C VSKN (RDO/05RN-F) 300/500 V mm kg/km m DRAKAFLEX RDO/05RN-F 2X1,5 R100 8, rengas DRAKAFLEX RDO/05RN-F 2X1,5 T500 8, S DRAKAFLEX RDO/05RN-F 3G1,5 R rengas DRAKAFLEX RDO/05RN-F 3G1,5 T K DRAKAFLEX RDO/05RN-F 3G2,5 R rengas DRAKAFLEX RDO/05RN-F 3G2,5 T K6 Kumikaapelit DRAKAFLEX RDO/05RN-F 4G1,5 R rengas DRAKAFLEX RDO/05RN-F 4G1,5 T K DRAKAFLEX RDO/05RN-F 4G2,5 R rengas DRAKAFLEX RDO/05RN-F 4G2,5 T K DRAKAFLEX RDO/05RN-F 5G1,5 R rengas DRAKAFLEX RDO/05RN-F 5G1,5 T K DRAKAFLEX RDO/05RN-F 5G2,5 R rengas DRAKAFLEX RDO/05RN-F 5G2,5 T K7 44 Asennus-ja kumikaapelit 45

24 Asennus-jakumikaapelit_06.fh :02 Page 24 Voimakaapelit 0,6/1 kv kupari Kosketussuojattu 1 kv voimakaapeli MCMK 0,6/1 kv Kiinteään asennukseen sisällä, ulkona ja maahan. Käsittely Alin suositeltava käsittelylämpötila: -15 C Saatavilla myös halogeenittomia MCMK-LSZH-tuotteita. MCMK 0,6/1 kv mm kg/km m MCMK 2x1,5/1,5 K8/ K MCMK 2x1,5/1,5 PK S MCMK 2x1,5/1,5 R rengas MCMK 2x2,5/2,5 K8/ K MCMK 2x2,5/2,5 PK S MCMK 2x2,5/2,5 R rengas MCMK 2x6/6 K8/ K MCMK 2x10/10 RM K9/ K MCMK 3x1,5/1,5 K8/ K MCMK 3x1,5/1,5 R rengas MCMK 3x2,5/2,5 K7/ K MCMK 3x2,5/2,5 K9/ K MCMK 3x2,5/2,5 R rengas MCMK 3x6/6 K8/ K MCMK 3x10/10 RM K9/ K MCMK 3x16/16 RM K11/ K MCMK 3x25/16 RM K12/ K MCMK 3x35/16 RM AN K12/ K12 Voimakaapelit MCMK 4x1,5/1,5 K8/ K MCMK 4x1,5/1,5 PK S MCMK 4x1,5/1,5 R rengas MCMK 4x2,5/2,5 K7/ K MCMK 4x2,5/2,5 K9/ K MCMK 4x2,5/2,5 PK S MCMK 4x2,5/2,5 R rengas MCMK 4x6/6 K9/ K MCMK 4x10/10 RM K11/ K MCMK 4x16/16 RM K11/ K MCMK 4x25/16 RM K12/ K MCMK 4x35/16 RM AN K14/ K14 46 Asennus-ja kumikaapelit 47

25 Asennus-jakumikaapelit_06.fh :02 Page 25 Voimakaapelit 0,6/1 kv kupari Kosketussuojattu 1 kv voimakaapeli MCMK 0,6/1 kv (sektorijohtimiset) Kiinteään asennukseen sisällä, ulkona ja maahan. Käsittely Alin suositeltava käsittelylämpötila: -15 C Saatavilla myös halogeenittomia MCMK-LSZH -tuotteita MCMK 0,6/1 kv mm kg/km m MCMK 3x50/25 AN 1kV K MCMK 3x70/35 AN 1kV K MCMK 3x95/50 AN 1kV K MCMK 3x120/70 AN 1kV K MCMK 3x150/70 AN 1kV K MCMK 3x185/95 AN 1kV K MCMK 3x240/120 AN 1kV K MCMK 4x50/25 AN 1kV K MCMK 4x70/35 AN 1kV K MCMK 4x95/50 AN 1kV K MCMK 4x120/70 AN 1kV K MCMK 4x150/70 AN 1kV K MCMK 4x185/95 AN 1kV K MCMK 4x240/120 AN 1kV K24 Voimakaapelit 48 Asennus-ja kumikaapelit 49

26 Asennus-jakumikaapelit_06.fh :02 Page 26 Voimakaapelit 0,6/1 kv kupari 1 kv voimakaapeli ohjausjohtimilla MCMK-O 0,6/1 kv Kiinteään asennukseen sisällä, ulkona ja maahan. Samassa kaapelissa sähkölaitteiden ohjaus-, mittaus- ja merkinantopiirien ohjausjohtimet. Käsittely Alin suositeltava käsittelylämpötila: -15 C MCMK-O 0,6/1 kv mm kg/km m MCMK-O 3x2,5+2x1,5/2,5 1kV K8/ K MCMK-O 3x6+2x1,5/6 1kV K9/ K9 Halogeeniton 1 kv saneerauskaapeli KOISTINEN-HF 0,6/1 kv (XCMK-HF) Saneerauskohteissa nousukaapelina, jolla täytetään SFS 6000 kohdan uloskäytäviä koskevat vaatimukset ilman että kaapeleita tarvitsee erikseen suojata EI 30 mukaisella rakenteella. Käsittely Alin suositeltava käsittelylämpötila: -15 C Voimakaapelit KOISTINEN-HF 0,6/1 kv mm kg/km m KOISTINEN-HF 4x2,5/2,5 K7/ K KOISTINEN-HF 4x6/6 K9/ K KOISTINEN-HF 4x10/10 RM K11/ K KOISTINEN-HF 4x16/16 RM K11/ K KOISTINEN-HF 4x25/16 RM K12/ K12 50 Asennus-ja kumikaapelit 51

27 Asennus-jakumikaapelit_06.fh :02 Page 27 Voimakaapelit 0,6/1 kv kupari Halogeeniton 1 kv voimakaapeli MCMK-LSZH 0,6/1 kv (sektorijohtimiset) Kiinteään asennukseen sisällä, ulkona ja maahan. Käsittely Alin suositeltava käsittelylämpötila: -15 C MCMK-LSZH 0,6/1 kv mm kg/km m MCMK-LSZH 3x50/25 AN 1kV K MCMK-LSZH 3x70/35 AN 1kV K MCMK-LSZH 3x95/50 AN 1kV K MCMK-LSZH 3x120/70 AN 1kV K MCMK-LSZH 3x150/70 AN 1kV K MCMK-LSZH 3x240/120 AN 1kV K MCMK-LSZH 4x35/16 AN 1kV *) K MCMK-LSZH 4x50/25 AN 1kV K MCMK-LSZH 4x70/35 AN 1kV K MCMK-LSZH 4x95/50 AN 1kV K MCMK-LSZH 4x120/70 AN 1kV K MCMK-LSZH 4x150/70 AN 1kV K MCMK-LSZH 4x185/95 AN 1kV K MCMK-LSZH 4x240/120 AN 1kV K22 Voimakaapelit *) pyöreät johtimet 52 Asennus-ja kumikaapelit 53

28 Asennus-jakumikaapelit_06.fh :02 Page 28 Voimakaapelit 0,6/1 kv kupari EMC-häiriösuojattu 1 kv voimakaapeli, MCCMK MCCMK 0,6/1 kv EMC-Line Kiinteään asennukseen sisällä, ulkona ja maahan, jossa vaaditaan EMC-suojattua kaapelia. Käsittely Alin suositeltava käsittelylämpötila: -15 C ( 50 mm 2 ovat sektorijohtimisia.) MCCMK 0,6/1 kv mm kg/km m MCCMK 3x2,5/2,5 K9/ K MCCMK 3x6/6 K11/ K MCCMK 3x10/10 RM K12/ K MCCMK 3x16/16 RM K14/ K MCCMK 3x25/16 RM K16/ K MCCMK 4x2,5/2,5 K9/ K MCCMK 4x6/6 K11/ K MCCMK 4x10/10 RM K12/ K MCCMK 4x16/16 RM K14/ K MCCMK 3x25/16 RM HF 1 kv EMC-Line K MCCMK 3x35/16 RM HF 1kV EMC-Line K MCCMK 3x50/25 AN HF 1kV EMC-Line K MCCMK 3x70/35 AN HF 1kV EMC-Line K MCCMK 3x95/50 AN HF 1kV EMC-Line K MCCMK 3x120/70 AN HF 1kV EMC-Line K MCCMK 3x150/70 AN HF 1kV EMC-Line K MCCMK 3x185/95 AN HF 1kV EMC-Line K MCCMK 3x240/120 AN HF 1kV EMC-Line K20 Voimakaapelit 54 Asennus-ja kumikaapelit 55

29 Asennus-jakumikaapelit_06.fh :02 Page 29 Voimakaapelit 0,6/1 kv kupari EMC-häiriösuojattu 1 kv saneerauskaapeli KOISTINEN-EMC 0,6/1 kv (XCCMK-HF) Saneerauskohteissa nousukaapelina, jolla täytetään SFS 6000 kohdan uloskäytäviä koskevat vaatimukset ilman että kaapeleita tarvitsee erikseen suojata EI 30 mukaisella rakenteella. Käsittely Alin suositeltava käsittelylämpötila: -15 C KOISTINEN-EMC 0,6/1 kv mm kg/km m KOISTINEN-EMC 3x2,5/2,5 K7/ K KOISTINEN-EMC 3x6/6 K9/ K KOISTINEN-EMC 3x10/10 RM K11/ K KOISTINEN-EMC 3x16/16 RM K11/ K KOISTINEN-EMC 4x6/6 K9/ K KOISTINEN-EMC 4x10/10 RM K11/ K KOISTINEN-EMC 4x16/16 RM K11/ K11 Palonkestävä 1 kv voimakaapeli, WARMA FRHF-XCCMK WARMA 0,6/1 kv Energiansyöttökaapelina asennuksissa, joissa ihmisten ja laitteiden turvallisuus edellyttää kaapelin toimivuutta tiettyn ajan tulipalon aikana. Myös sellaisten laitteiden kaapeloinnissa, esim. teollisuudessa, joiden toimintahäiriöistä aiheutuva käyttökeskeytys aiheuttaa suuria kustannuksia. Voimakaapelit Käsittely Alin suositeltava käsittelylämpötila: -15 C (Yli 25 mm 2 ovat sektorijohtimisia.) FRHF-XCCMK WARMA 0,6/1 kv mm kg/km m FRHF-XCCMK 4x2,5/2,5 WARMA 1kV K FRHF-XCCMK 4x6/6 WARMA 1kV K FRHF-XCCMK 4x10/10 WARMA 1kV K FRHF-XCCMK 4x16/16 WARMA 1kV K FRHF-XCCMK 4x25/16 WARMA 1kV K FRHF-XCCMK 4x35/16 WARMA 1kV K FRHF-XCCMK 4x50/25 WARMA 1kV K FRHF-XCCMK 4x70/35 WARMA 1kV K FRHF-XCCMK 4x95/50 WARMA 1kV K FRHF-XCCMK 4x120/70 WARMA 1kV K FRHF-XCCMK 4x150/70 WARMA 1kV K20 56 Asennus-ja kumikaapelit 57

30 Asennus-jakumikaapelit_06.fh :02 Page 30 Putkijohdot Valmiiksi johdotettu asennusputki PROFIT Kiinteään asennukseen sähkönsiirto- ja televerkoissa. Soveltuu asennettavaksi betonivaluun. Saatavilla myös MK 90 -johtimilla. SSTL-no Nimi Putkikoko Massa Vakiopituus Pakkaus PROFIT mm kg/km m PROFIT ML 1,5 SI 20/R rengas PROFIT ML 3x1,5 N 16/R rengas PROFIT ML 3x1,5 S 16/R rengas PROFIT ML 3x1,5 S 20/R rengas PROFIT ML 3x2,5 S 16/R rengas PROFIT ML 3x2,5 S 20/R rengas PROFIT ML 4x1,5 S 16/R rengas PROFIT ML 5x1,5 S 16/R rengas PROFIT ML 5x1,5 S 20/R rengas PROFIT ML 5x2,5 S 20/R rengas PROFIT ML 7x1,5 S 20/R100 (Johtimet nro. 1-6+kevi) rengas PROFIT CAT 5e UTP 2x4p 20/R rengas PROFIT CAT 5e UTP 4p 16/R rengas PROFIT CAT 6 UTP 2x4p 20/R rengas PROFIT CAT 6 UTP 4p 16/R rengas PROFIT MHS 3x2x0,5 16/R rengas PROFIT TELLU 13 16/R rengas PROFIT COAX 10 E 16/R rengas Multi-purkuteline Putkijohdot SSTL-no Nimi PROFIT MULTI -PURKUTELINE PURKUTELINE PROFIT -TUOTTEILLE 58 Asennus-ja kumikaapelit 59

31 Asennus-jakumikaapelit_06.fh :02 Page 31 Maadoitusköydet Muutamalankainen kuparijohdin HK Rakennuksien ja järjestelmien maadoituselektrodina. HK mm kg/km m HK 16 K6/500 5, K HK 16 R100 5, rengas HK 16 R25 5, rengas HK 16 R50 5, rengas HK 25 K6/500 6, K HK 25 R25 6, rengas HK 25 R50 6, rengas HK 25 R100 6, rengas HK 35 K7/1000 7, K HK 50 K7/1000 9, K HK 70 K9/ K HK 95 K11/ K HK 120 K11/ K11 Maadoitusköydet 60 Asennus-ja kumikaapelit 61

32 Asennus-jakumikaapelit_06.fh :02 Page 32 Taivutussäteet Pienin suositeltava taivutussäde Kumikaapelit asennusvedossa lopullisessa asennuksessa kertataivutuksena asennusvedossa lopullisessa asennuksessa kertataivutuksena ML 8 x D 3 x D MK 90 8 x D 3 x D MKEM 90 8 x D 3 x D MKEMT 90 8 x D 3 x D MMJ (300/500V) 10 x D 3 x D MMJ (450/750V) 10 x D 3 x D MKMJ 10 x D 3 x D FRHF-MMJ WARMA 10 x D 5 x D MMJ-LSZH 10 x D 3 x D MPLM 12 x D 3 x D MJAM 12 x D 8 x D PROFIT 6 x D - Ohjauskaapelit asennusvedossa lopullisessa asennuksessa kertataivutuksena MMO 10 x D 8 x D MCMO 10 x D 8 x D MCCMO 12 x D 8 x D FRHF-XCCMO WARMA 12 x D 8 x D VSB TARMO (6 x D) - VSKB TARMO (6 x D) - VSN (H07RN-F) (6 x D) - VSKN (H05RN-F) (6 x D) - VSN (RDO/05RN-F) (6 x D) - Voimakaapelit asennusvedossa lopullisessa asennuksessa kertataivutuksena MCMK 12 x D 8 x D MCMK (yli 35 mm2) 12 x D 8 x D MCMK-O 12 x D 8 x D MCMK-LSZH (yli 35 mm2) 12 x D 8 x D MCCMK 12 x D 8 x D FRHF-XCCMK WARMA 12 x D 8 x D KOISTINEN-HF 12 x D 8 x D KOISTINEN-EMC 12 x D 8 x D 62 Asennus-ja kumikaapelit 63 Lisätietoja

33 Asennus-jakumikaapelit_06.fh :02 Page 33 Värijärjestelmä 64 Asennus-ja kumikaapelit 65 Lisätietoja

34 Asennus-jakumikaapelit_06.fh :02 Page 34 Kaapelin Kelatyyppi Ø/mm K6 K7 K8 K9 K11 K12 K14 K16 K18 K20 K22 K-keloille sopivat kaapelimäärät Asennus-ja kumikaapelit 67 Lisätietoja

35 Asennus-jakumikaapelit_06.fh :02 Page 35 Mitat ja painot Kelatyyppi Kelan mitat/mm SSTL-no A B C D E Paino kg D B E C A 5C C E E F FV G GV G G L M P P P P U W Y Z OPG OPG OPG K K K K K K K K K K K K K K K K K Asennus-ja kumikaapelit 69 Lisätietoja

36 Asennus-jakumikaapelit_06.fh :02 Page 36 Kaapelikelojen palautuspaikat Draka NK Cables Oy on yhdessä Kiitolinjan kanssa organisoinut kaapelikelojen palautusjärjestelmän. Vuonna 1995 alkanut kierrätysjärjestelmä toimii nykyisin toimii nykyisin 11 paikkakunnalla (katso osoitteet viereisellä sivulla). Asiakkaamme voivat palauttaa käyttämänsä puiset kaapelikelat, muovipuolat, kuormalavat, lavakaulukset ja kansikappaleet joko Kiitolinjan terminaaleihin tai Versowood Haukipudas Oy:n palautuspisteeseen. Järjestelmän tavoitteena on parantaa asiakastyytyväisyyttä ja pienentää asiakkaiden kokonaiskustannuksia logistiikassa. Palautusohjeet: 1. Palautettavaan yksittäiseen kelaan tai muuhun pakkaukseen on merkittävä palauttajan nimi, osoite ja viite. 2. Jokaisen kuorman mukana tulee olla lähettäjän lähetyslista ja siinä seuraavat tiedot: 2.1. Palauttajan nimi, osoite, yhteyshenkilö ja puhelinnumero Palauttajan viite Hyvityksen saajan nimi, osoite ja pankkiyhteys sekä Y-tunnus Draka NK Cables Oy:n ja/tai Draka Comteq Finland Oy:n kelan tai muun pakkauksen tyyppimerkintä ja kappalemäärä. Palautusehdot: 1. Palautetuista Draka NK Cables Oy:n ja/tai Draka Comteq Finland Oy:n keloista ja muista veloitetuistapakkauksista hyvitetään palautuspäivän hinta. 2. Lähettäjä maksaa rahdin vastaanottopaikkaan saakka. 3. Hyvitys suoritetaan kulloinkin voimassaolevien sopimusehtojen mukaan. 4. Palautuksesta lähetetään aina hyvityslasku palauttajalle. Jos palauttaja ei ole Draka NK Cablesin tiliasiakas, hyvitys tapahtuu pankkisiirtona. Maksuehto 30 pv netto. 5. Draka NK Cables Oy ja/tai Draka Comteq Finland Oy ei ota vastaan palautuksia, joita ei ole lähetettypalautusohjeiden mukaisesti (ks. yllä ). 6. Draka NK Cables Oy ja/tai Draka Comteq Finland Oy ottaa vastaan ainoastaan omia pakkauksiaan. Vieraiden (muut kuin ko. valmistajan) keloista veloitetaan hävitysmaksu 100 Eur/kela (alv 0%) 7. Pakkaukset hyvittää Draka NK Cables Oy. Kuormalavat KL80 (Draka NK Cables kiertolava) Lavakaulukset LK80 Kansikappaleet KK30 (vanerinen) Erikoispuukelojen hyvitysprosentit Kelat Kelat Laipan halk. mm > 1500 Ehjät ja korjauskelpoiset kelat 75 % 85 % Korjauskelvottomat kelat 0 % 0 % Muut ehjät pakkaukset 100 % Palautusosoitteet: Draka NK Cables Oy ja/tai Draka Comteq Finland Oy Versowood Haukipudas Oy Revontie Haukipudas puh Helsingin Kiitolinja-terminaali, Metsäläntie 4 C/Kenttä Helsinki puh Joensuun Kiitolinja-terminaali Lukkotie Joensuu puh Jyväskylän Kiitolinja-terminaali Vasarakatu Jyväskylä puh Kuopion Kiitolinja-terminaali Kolmisopentie Kuopio puh Lahden Kiitolinja-terminaali Teknikonkatu Lahti puh Rovaniemen Kiitolinja-terminaali Vaihdekatu Rovaniemi puh Seinäjoen Kiitolinja-terminaali Roveksentie Seinäjoki puh Tampereen Kiitolinja-terminaali Kytömaankatu Tampere puh Turun Kiitolinja-terminaali Juhana Herttuan Puistokatu Turku puh Veloitettavat/hyvitettävät pakkaukset kelat Draka NK Cables Oy:n ja/tai Draka Comteq Finland Oy:n, (NK Cables, NK Energy, NK Communications) toimittamat Vakiopuukelat K5 K6 K7 K8 K9 K10 K11 K12 K14 K16 K18 K20 K21 K22 K24 K26 K28 K30 Muut puukelat 5A 5C 6A 6C 7E 8E 9F 9FV 11G 11GV 13G 15G 16L 18M 18P 20P 21P 22P 26U 28W 30Y 32Z OPG16 OPG18 OPG20 OPG22 Muovipuolat M56 M100 M125 M160 M200 M250 M355 M500 M710 Q Lappeenrannan Kiitolinja-terminaali Reissumiehenkatu Lappeenranta puh Kelapalautuksen yhteystiedot: Draka NK Cables Oy ja/tai Draka Comteq Finland Oy Johdintie 5, Oulu Puh Asennus-ja kumikaapelit 71 Lisätietoja
