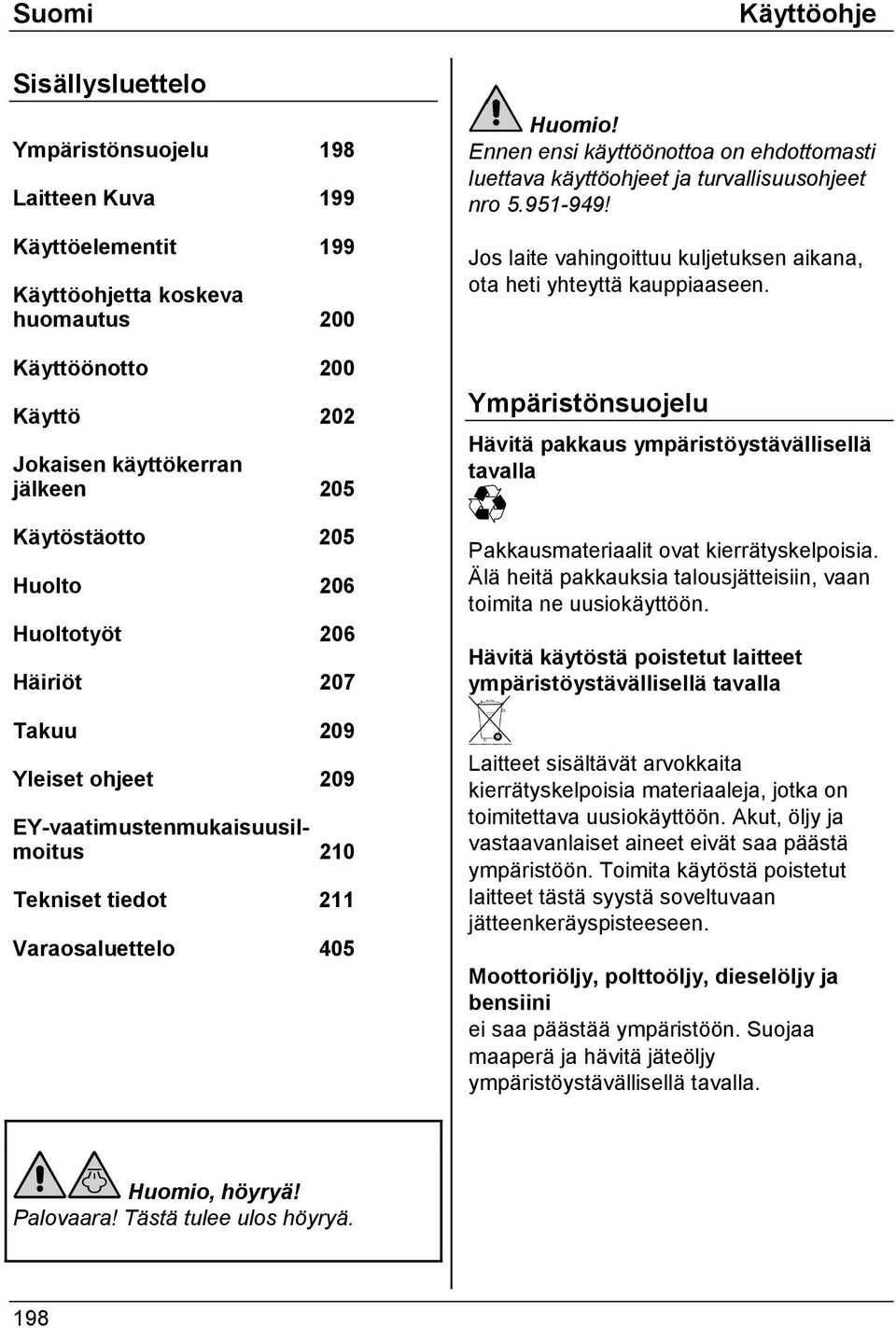

7 Suomi Sisällysluettelo Ympäristönsuojelu 198 Laitteen Kuva 199 Käyttöelementit 199 Käyttöohjetta koskeva huomautus 200 Käyttöönotto 200 Käyttö 202 Jokaisen käyttökerran jälkeen 205 Käytöstäotto 205 Huolto 206 Huoltotyöt 206 Häiriöt 207 Takuu 209 Yleiset ohjeet 209 EY-vaatimustenmukaisuusilmoitus 210 Tekniset tiedot 211 Varaosaluettelo 405 Käyttöohje Ennen ensi käyttöönottoa on ehdottomasti luettava käyttöohjeet ja turvallisuusohjeet nro ! Jos laite vahingoittuu kuljetuksen aikana, ota heti yhteyttä kauppiaaseen. Ympäristönsuojelu Hävitä pakkaus ympäristöystävällisellä tavalla Pakkausmateriaalit ovat kierrätyskelpoisia. Älä heitä pakkauksia talousjätteisiin, vaan toimita ne uusiokäyttöön. Hävitä käytöstä poistetut laitteet ympäristöystävällisellä tavalla Laitteet sisältävät arvokkaita kierrätyskelpoisia materiaaleja, jotka on toimitettava uusiokäyttöön. Akut, öljy ja vastaavanlaiset aineet eivät saa päästä ympäristöön. Toimita käytöstä poistetut laitteet tästä syystä soveltuvaan jätteenkeräyspisteeseen. Moottoriöljy, polttoöljy, dieselöljy ja bensiini ei saa päästää ympäristöön. Suojaa maaperä ja hävitä jäteöljy ympäristöystävällisellä tavalla. Huomio, höyryä! Palovaara! Tästä tulee ulos höyryä. 198

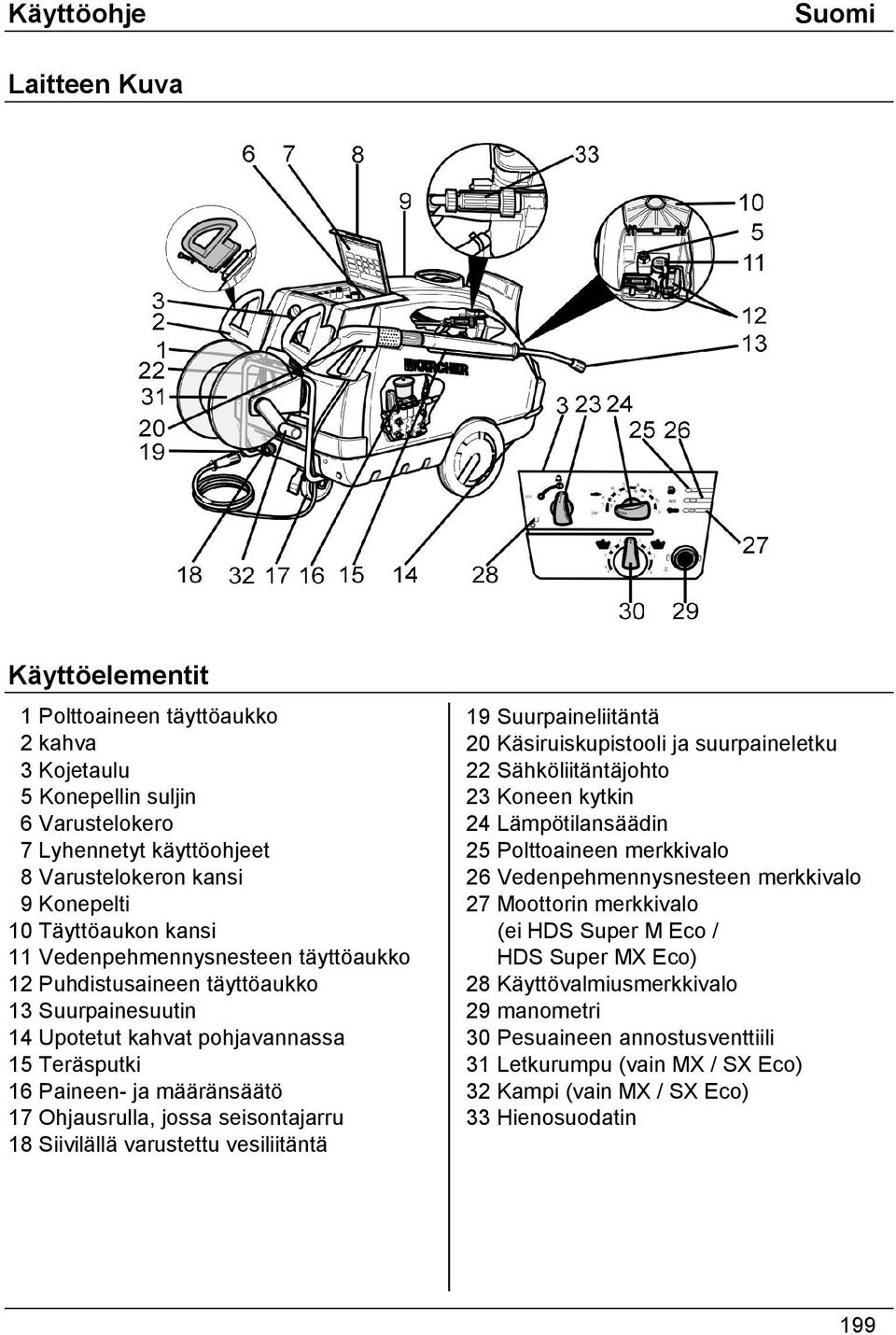

8 Käyttöohje Suomi Laitteen Kuva Käyttöelementit 1 Polttoaineen täyttöaukko 2 kahva 3 Kojetaulu 5 Konepellin suljin 6 Varustelokero 7 Lyhennetyt käyttöohjeet 8 Varustelokeron kansi 9 Konepelti 10 Täyttöaukon kansi 11 Vedenpehmennysnesteen täyttöaukko 12 Puhdistusaineen täyttöaukko 13 Suurpainesuutin 14 Upotetut kahvat pohjavannassa 15 Teräsputki 16 Paineen- ja määränsäätö 17 Ohjausrulla, jossa seisontajarru 18 Siivilällä varustettu vesiliitäntä 19 Suurpaineliitäntä 20 Käsiruiskupistooli ja suurpaineletku 22 Sähköliitäntäjohto 23 Koneen kytkin 24 Lämpötilansäädin 25 Polttoaineen merkkivalo 26 Vedenpehmennysnesteen merkkivalo 27 Moottorin merkkivalo (ei HDS Super M Eco / HDS Super MX Eco) 28 Käyttövalmiusmerkkivalo 29 manometri 30 Pesuaineen annostusventtiili 31 Letkurumpu (vain MX / SX Eco) 32 Kampi (vain MX / SX Eco) 33 Hienosuodatin 199

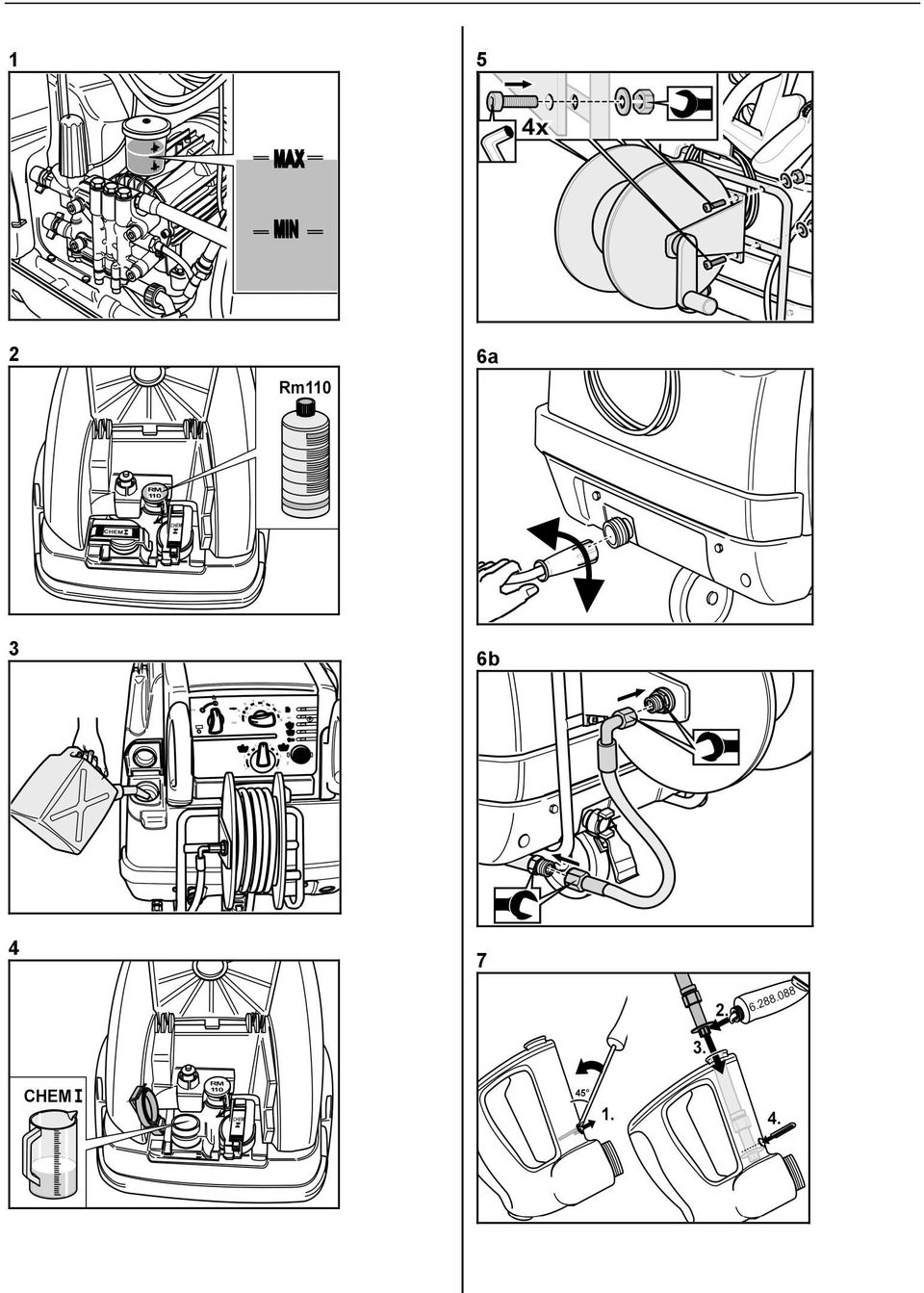

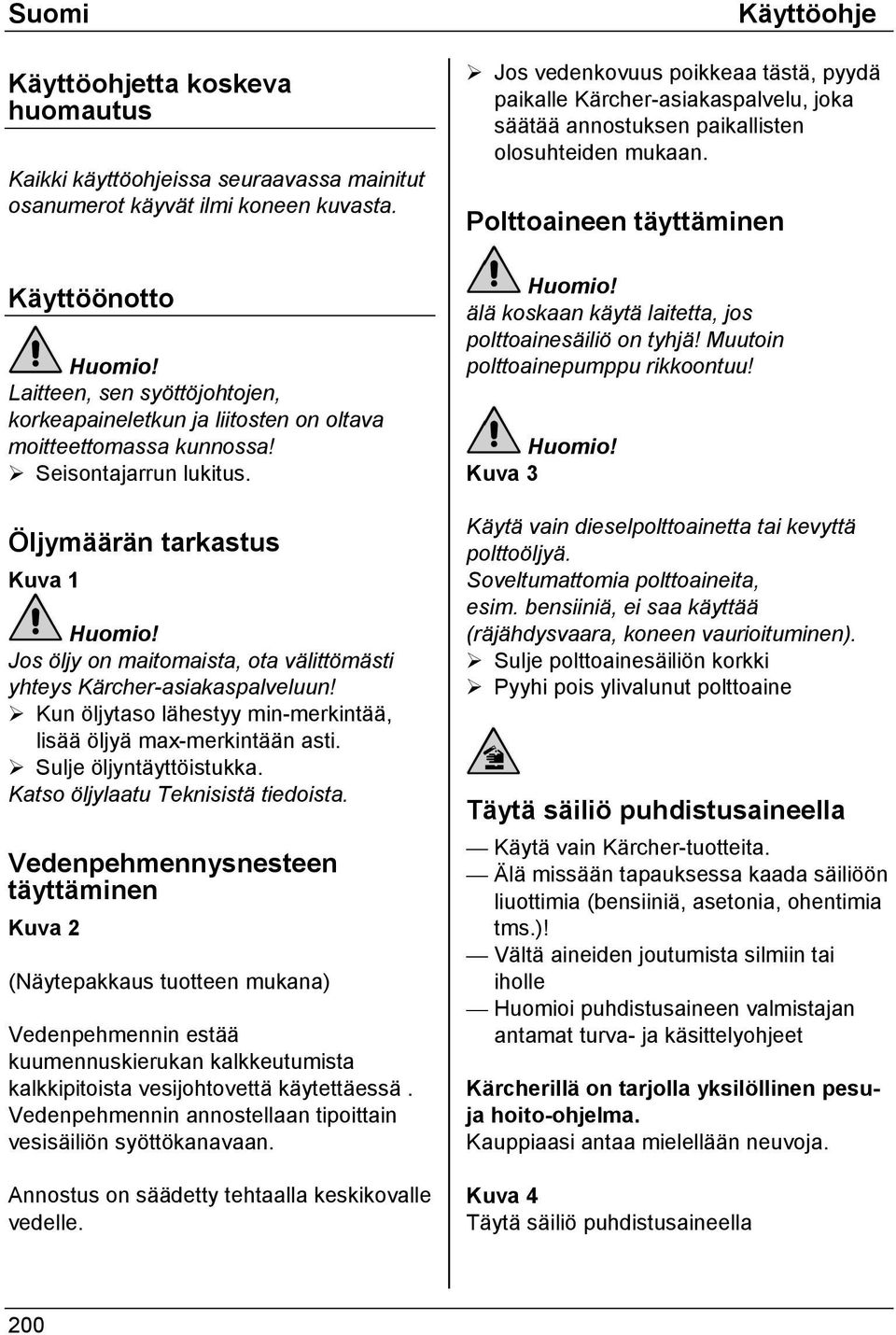

9 Suomi Käyttöohjetta koskeva huomautus Kaikki käyttöohjeissa seuraavassa mainitut osanumerot käyvät ilmi koneen kuvasta. Käyttöönotto Laitteen, sen syöttöjohtojen, korkeapaineletkun ja liitosten on oltava moitteettomassa kunnossa!! Seisontajarrun lukitus. Öljymäärän tarkastus Kuva 1 Jos öljy on maitomaista, ota välittömästi yhteys Kärcher-asiakaspalveluun!! Kun öljytaso lähestyy min-merkintää, lisää öljyä max-merkintään asti.! Sulje öljyntäyttöistukka. Katso öljylaatu Teknisistä tiedoista. Vedenpehmennysnesteen täyttäminen Kuva 2 (Näytepakkaus tuotteen mukana) Vedenpehmennin estää kuumennuskierukan kalkkeutumista kalkkipitoista vesijohtovettä käytettäessä. Vedenpehmennin annostellaan tipoittain vesisäiliön syöttökanavaan. Annostus on säädetty tehtaalla keskikovalle vedelle. Käyttöohje! Jos vedenkovuus poikkeaa tästä, pyydä paikalle Kärcher-asiakaspalvelu, joka säätää annostuksen paikallisten olosuhteiden mukaan. Polttoaineen täyttäminen älä koskaan käytä laitetta, jos polttoainesäiliö on tyhjä! Muutoin polttoainepumppu rikkoontuu! Kuva 3 Käytä vain dieselpolttoainetta tai kevyttä polttoöljyä. Soveltumattomia polttoaineita, esim. bensiiniä, ei saa käyttää (räjähdysvaara, koneen vaurioituminen).! Sulje polttoainesäiliön korkki! Pyyhi pois ylivalunut polttoaine Täytä säiliö puhdistusaineella Käytä vain Kärcher-tuotteita. Älä missään tapauksessa kaada säiliöön liuottimia (bensiiniä, asetonia, ohentimia tms.)! Vältä aineiden joutumista silmiin tai iholle Huomioi puhdistusaineen valmistajan antamat turva- ja käsittelyohjeet Kärcherillä on tarjolla yksilöllinen pesuja hoito-ohjelma. Kauppiaasi antaa mielellään neuvoja. Kuva 4 Täytä säiliö puhdistusaineella 200

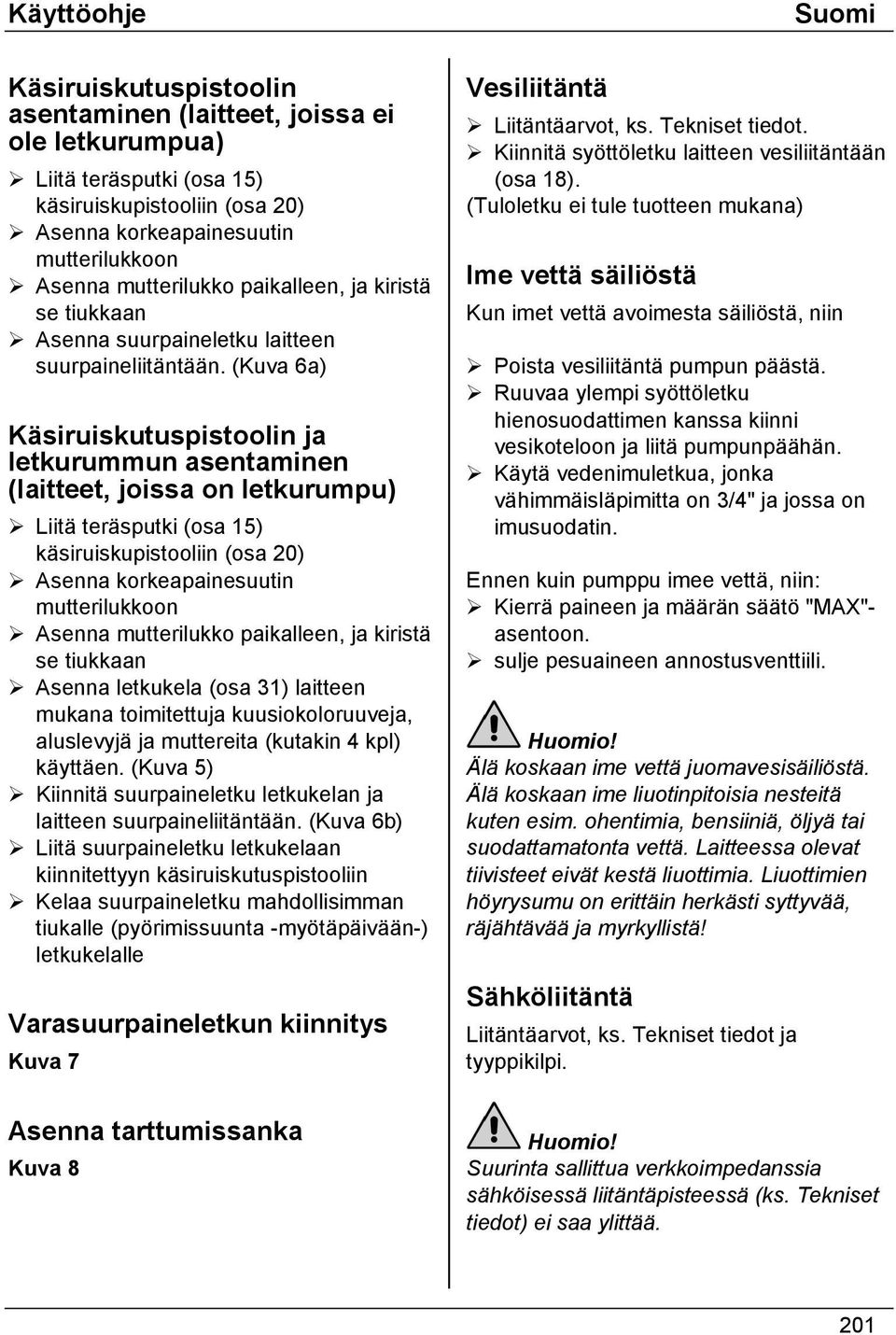

10 Käyttöohje Käsiruiskutuspistoolin asentaminen (laitteet, joissa ei ole letkurumpua)! Liitä teräsputki (osa 15) käsiruiskupistooliin (osa 20)! Asenna korkeapainesuutin mutterilukkoon! Asenna mutterilukko paikalleen, ja kiristä se tiukkaan! Asenna suurpaineletku laitteen suurpaineliitäntään. (Kuva 6a) Käsiruiskutuspistoolin ja letkurummun asentaminen (laitteet, joissa on letkurumpu)! Liitä teräsputki (osa 15) käsiruiskupistooliin (osa 20)! Asenna korkeapainesuutin mutterilukkoon! Asenna mutterilukko paikalleen, ja kiristä se tiukkaan! Asenna letkukela (osa 31) laitteen mukana toimitettuja kuusiokoloruuveja, aluslevyjä ja muttereita (kutakin 4 kpl) käyttäen. (Kuva 5)! Kiinnitä suurpaineletku letkukelan ja laitteen suurpaineliitäntään. (Kuva 6b)! Liitä suurpaineletku letkukelaan kiinnitettyyn käsiruiskutuspistooliin! Kelaa suurpaineletku mahdollisimman tiukalle (pyörimissuunta -myötäpäivään-) letkukelalle Varasuurpaineletkun kiinnitys Kuva 7 Asenna tarttumissanka Kuva 8 Vesiliitäntä Suomi! Liitäntäarvot, ks. Tekniset tiedot.! Kiinnitä syöttöletku laitteen vesiliitäntään (osa 18). (Tuloletku ei tule tuotteen mukana) Ime vettä säiliöstä Kun imet vettä avoimesta säiliöstä, niin! Poista vesiliitäntä pumpun päästä.! Ruuvaa ylempi syöttöletku hienosuodattimen kanssa kiinni vesikoteloon ja liitä pumpunpäähän.! Käytä vedenimuletkua, jonka vähimmäisläpimitta on 3/4" ja jossa on imusuodatin. Ennen kuin pumppu imee vettä, niin:! Kierrä paineen ja määrän säätö "MAX"- asentoon.! sulje pesuaineen annostusventtiili. Älä koskaan ime vettä juomavesisäiliöstä. Älä koskaan ime liuotinpitoisia nesteitä kuten esim. ohentimia, bensiiniä, öljyä tai suodattamatonta vettä. Laitteessa olevat tiivisteet eivät kestä liuottimia. Liuottimien höyrysumu on erittäin herkästi syttyvää, räjähtävää ja myrkyllistä! Sähköliitäntä Liitäntäarvot, ks. Tekniset tiedot ja tyyppikilpi. Suurinta sallittua verkkoimpedanssia sähköisessä liitäntäpisteessä (ks. Tekniset tiedot) ei saa ylittää. 201

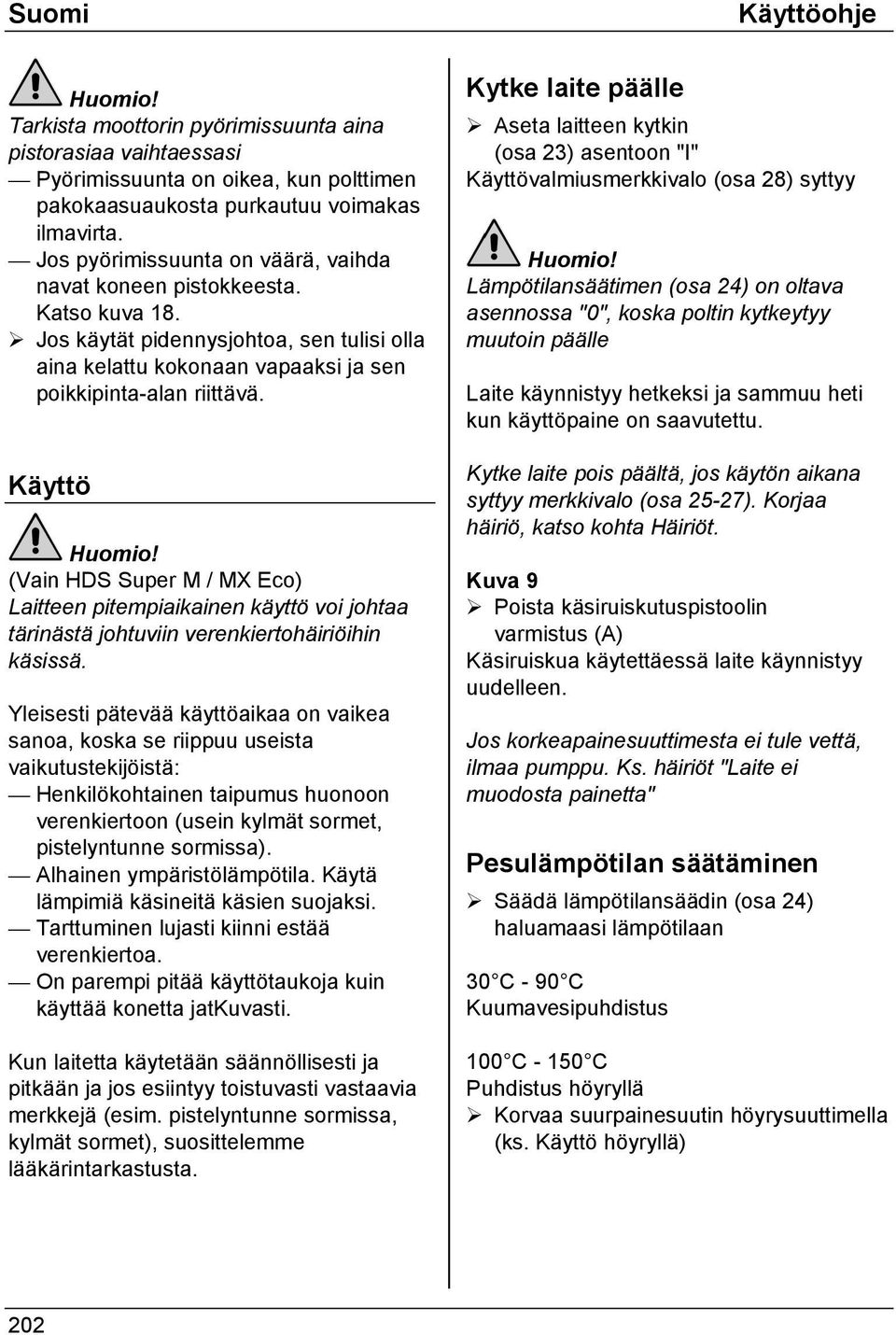

11 Suomi Käyttöohje Tarkista moottorin pyörimissuunta aina pistorasiaa vaihtaessasi Pyörimissuunta on oikea, kun polttimen pakokaasuaukosta purkautuu voimakas ilmavirta. Jos pyörimissuunta on väärä, vaihda navat koneen pistokkeesta. Katso kuva 18.! Jos käytät pidennysjohtoa, sen tulisi olla aina kelattu kokonaan vapaaksi ja sen poikkipinta-alan riittävä. Käyttö (Vain HDS Super M / MX Eco) Laitteen pitempiaikainen käyttö voi johtaa tärinästä johtuviin verenkiertohäiriöihin käsissä. Yleisesti pätevää käyttöaikaa on vaikea sanoa, koska se riippuu useista vaikutustekijöistä: Henkilökohtainen taipumus huonoon verenkiertoon (usein kylmät sormet, pistelyntunne sormissa). Alhainen ympäristölämpötila. Käytä lämpimiä käsineitä käsien suojaksi. Tarttuminen lujasti kiinni estää verenkiertoa. On parempi pitää käyttötaukoja kuin käyttää konetta jatkuvasti. Kun laitetta käytetään säännöllisesti ja pitkään ja jos esiintyy toistuvasti vastaavia merkkejä (esim. pistelyntunne sormissa, kylmät sormet), suosittelemme lääkärintarkastusta. Kytke laite päälle! Aseta laitteen kytkin (osa 23) asentoon "I" Käyttövalmiusmerkkivalo (osa 28) syttyy Lämpötilansäätimen (osa 24) on oltava asennossa "0", koska poltin kytkeytyy muutoin päälle Laite käynnistyy hetkeksi ja sammuu heti kun käyttöpaine on saavutettu. Kytke laite pois päältä, jos käytön aikana syttyy merkkivalo (osa 25-27). Korjaa häiriö, katso kohta Häiriöt. Kuva 9! Poista käsiruiskutuspistoolin varmistus (A) Käsiruiskua käytettäessä laite käynnistyy uudelleen. Jos korkeapainesuuttimesta ei tule vettä, ilmaa pumppu. Ks. häiriöt "Laite ei muodosta painetta" Pesulämpötilan säätäminen! Säädä lämpötilansäädin (osa 24) haluamaasi lämpötilaan 30 C - 90 C Kuumavesipuhdistus 100 C C Puhdistus höyryllä! Korvaa suurpainesuutin höyrysuuttimella (ks. Käyttö höyryllä) 202

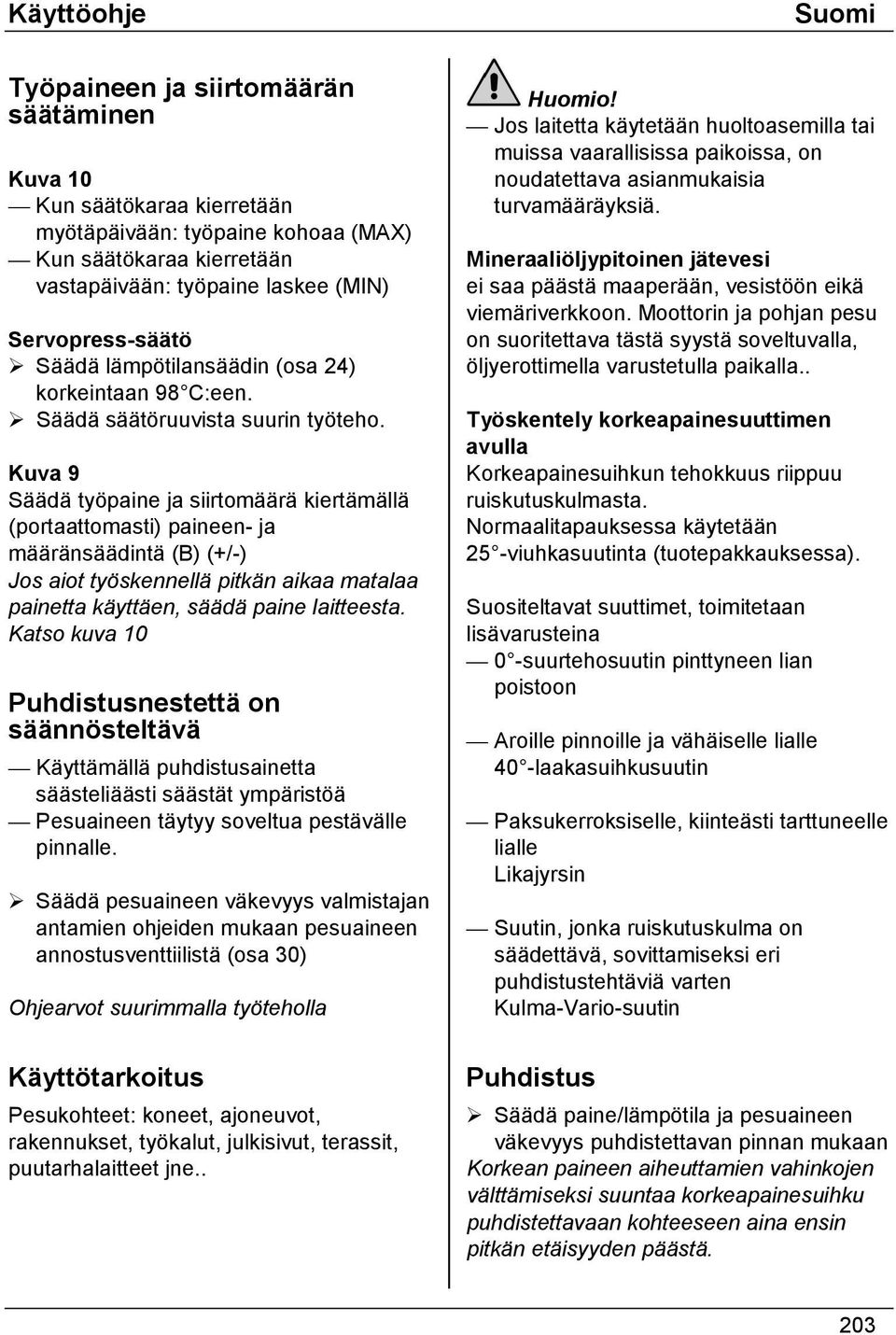

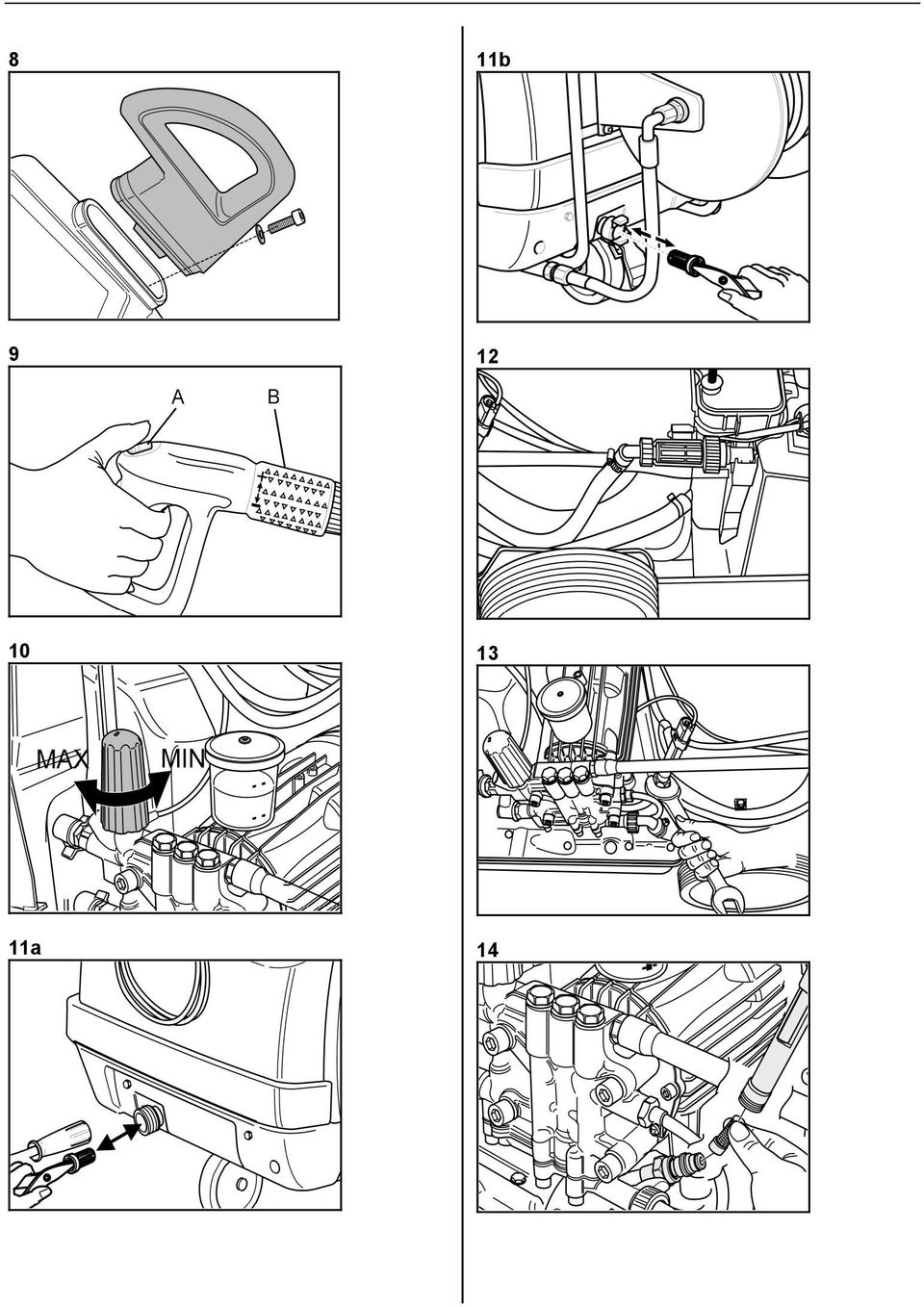

12 Käyttöohje Työpaineen ja siirtomäärän säätäminen Kuva 10 Kun säätökaraa kierretään myötäpäivään: työpaine kohoaa (MAX) Kun säätökaraa kierretään vastapäivään: työpaine laskee (MIN) Servopress-säätö! Säädä lämpötilansäädin (osa 24) korkeintaan 98 C:een.! Säädä säätöruuvista suurin työteho. Kuva 9 Säädä työpaine ja siirtomäärä kiertämällä (portaattomasti) paineen- ja määränsäädintä (B) (+/-) Jos aiot työskennellä pitkän aikaa matalaa painetta käyttäen, säädä paine laitteesta. Katso kuva 10 Puhdistusnestettä on säännösteltävä Käyttämällä puhdistusainetta säästeliäästi säästät ympäristöä Pesuaineen täytyy soveltua pestävälle pinnalle.! Säädä pesuaineen väkevyys valmistajan antamien ohjeiden mukaan pesuaineen annostusventtiilistä (osa 30) Ohjearvot suurimmalla työteholla Käyttötarkoitus Pesukohteet: koneet, ajoneuvot, rakennukset, työkalut, julkisivut, terassit, puutarhalaitteet jne.. Suomi Jos laitetta käytetään huoltoasemilla tai muissa vaarallisissa paikoissa, on noudatettava asianmukaisia turvamääräyksiä. Mineraaliöljypitoinen jätevesi ei saa päästä maaperään, vesistöön eikä viemäriverkkoon. Moottorin ja pohjan pesu on suoritettava tästä syystä soveltuvalla, öljyerottimella varustetulla paikalla.. Työskentely korkeapainesuuttimen avulla Korkeapainesuihkun tehokkuus riippuu ruiskutuskulmasta. Normaalitapauksessa käytetään 25 -viuhkasuutinta (tuotepakkauksessa). Suositeltavat suuttimet, toimitetaan lisävarusteina 0 -suurtehosuutin pinttyneen lian poistoon Aroille pinnoille ja vähäiselle lialle 40 -laakasuihkusuutin Paksukerroksiselle, kiinteästi tarttuneelle lialle Likajyrsin Suutin, jonka ruiskutuskulma on säädettävä, sovittamiseksi eri puhdistustehtäviä varten Kulma-Vario-suutin Puhdistus! Säädä paine/lämpötila ja pesuaineen väkevyys puhdistettavan pinnan mukaan Korkean paineen aiheuttamien vahinkojen välttämiseksi suuntaa korkeapainesuihku puhdistettavaan kohteeseen aina ensin pitkän etäisyyden päästä. 203

13 Suomi Suositeltavat puhdistusmenetelmät Lian irrottaminen:! Suihkuta puhdistusainetta säästäväisesti ja anna vaikuttaa min, mutta älä anna sen kuivua. Lian poistaminen:! Suihkuta irrotettu lika pois korkeapainesuihkulla. Käyttö kylmällä vedellä Kevyen lian poisto ja huuhtominen esim.: puutarhalaitteet, terassit, työkalut jne..! Säädä työpaine tarpeen mukaan! Aseta lämpötilansäädin (osa 24) asentoon "0" Käyttö kuumalla vedellä Palovaara! Säädä lämpötilansäädin (osa 24) haluamaasi lämpötilaan Suosittelemme seuraavia lämpötiloja: Kevyt lika C Munanvalkuaispitoinen lika, esim. elintarviketeollisuudessa max. 60 C Moottoriajoneuvojen puhdistaminen, koneitten puhdistus C Käyttö höyryllä Käyttöohje Huomio, höyryä! Yli 98 C työlämpötiloissa työpaine ei saa ylittää 32 bar (HDS 1195: 28 bar). Tästä syystä on ehdottomasti suoritettava seuraavat toimenpiteet:! Korvaa suurpainesuutin höyrysuuttimella Tilausnumero: HDS Super M Eco HDS Super MX Eco HDS 655 M Eco HDS 695 M Eco HDS 695 MX Eco HDS 895 M Eco HDS 895 MX Eco HDS 1195 S Eco HDS 1195 SX Eco! Avaa käsisuihkutuspistoolin vesimääränsäädin aivan auki + suuntaan rajoittimeen asti. Ks. kuva 9 (B)! Säädä työpaine pienimmälle tasolle. Katso kuva 10! Aseta lämpötilansäädin (osa 24) vähintään 100 C:een Huomio, höyryä! Palovaara! Suosittelemme seuraavia lämpötiloja: Dekonservointi, erittäin rasvapitoinen lika C Täyteaineitten sulattaminen, osittainen julkisivujen puhdistus enintään 140 C 204

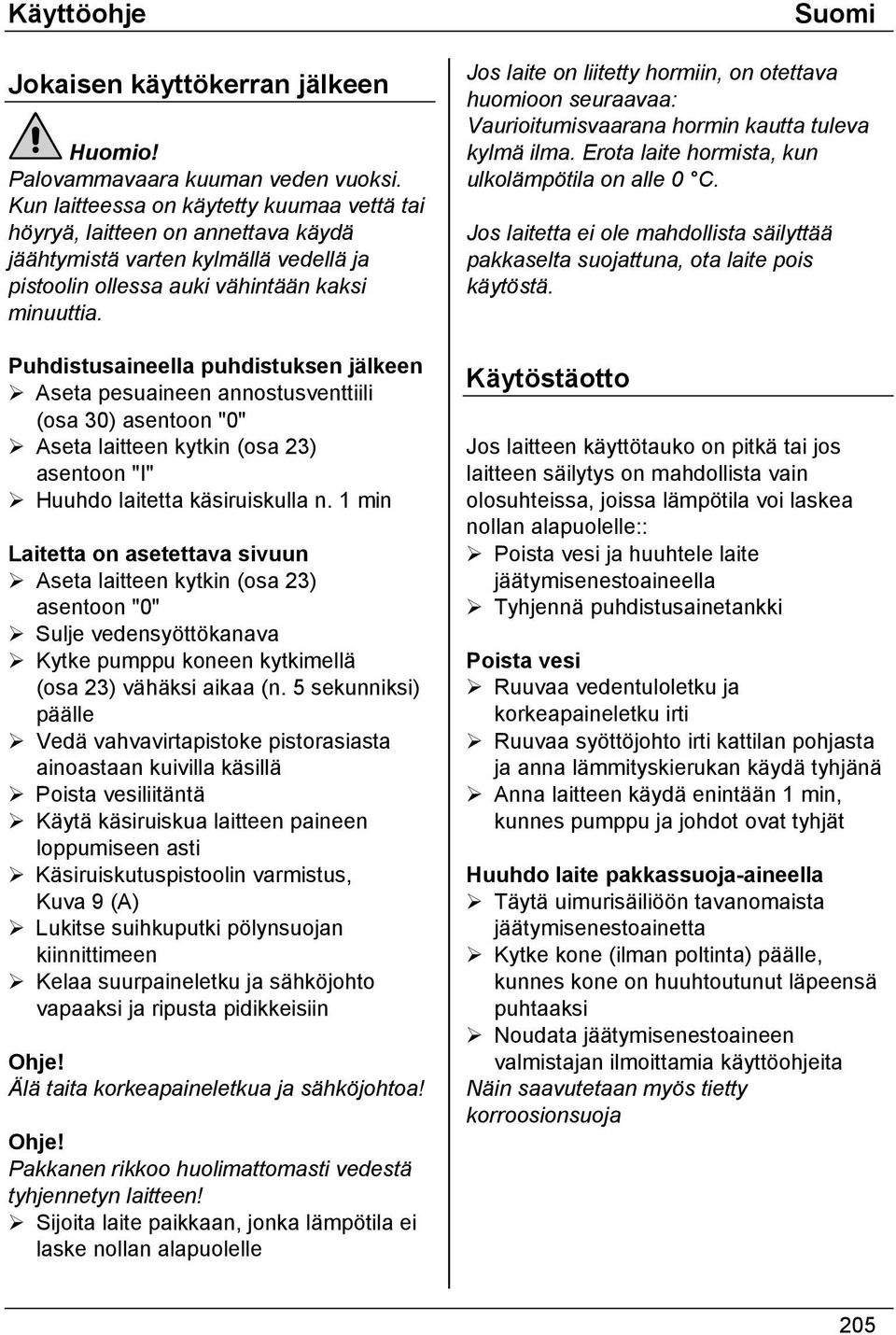

14 Käyttöohje Jokaisen käyttökerran jälkeen Palovammavaara kuuman veden vuoksi. Kun laitteessa on käytetty kuumaa vettä tai höyryä, laitteen on annettava käydä jäähtymistä varten kylmällä vedellä ja pistoolin ollessa auki vähintään kaksi minuuttia. Puhdistusaineella puhdistuksen jälkeen! Aseta pesuaineen annostusventtiili (osa 30) asentoon "0"! Aseta laitteen kytkin (osa 23) asentoon "I"! Huuhdo laitetta käsiruiskulla n. 1 min Laitetta on asetettava sivuun! Aseta laitteen kytkin (osa 23) asentoon "0"! Sulje vedensyöttökanava! Kytke pumppu koneen kytkimellä (osa 23) vähäksi aikaa (n. 5 sekunniksi) päälle! Vedä vahvavirtapistoke pistorasiasta ainoastaan kuivilla käsillä! Poista vesiliitäntä! Käytä käsiruiskua laitteen paineen loppumiseen asti! Käsiruiskutuspistoolin varmistus, Kuva 9 (A)! Lukitse suihkuputki pölynsuojan kiinnittimeen! Kelaa suurpaineletku ja sähköjohto vapaaksi ja ripusta pidikkeisiin Ohje! Älä taita korkeapaineletkua ja sähköjohtoa! Ohje! Pakkanen rikkoo huolimattomasti vedestä tyhjennetyn laitteen!! Sijoita laite paikkaan, jonka lämpötila ei laske nollan alapuolelle Suomi Jos laite on liitetty hormiin, on otettava huomioon seuraavaa: Vaurioitumisvaarana hormin kautta tuleva kylmä ilma. Erota laite hormista, kun ulkolämpötila on alle 0 C. Jos laitetta ei ole mahdollista säilyttää pakkaselta suojattuna, ota laite pois käytöstä. Käytöstäotto Jos laitteen käyttötauko on pitkä tai jos laitteen säilytys on mahdollista vain olosuhteissa, joissa lämpötila voi laskea nollan alapuolelle::! Poista vesi ja huuhtele laite jäätymisenestoaineella! Tyhjennä puhdistusainetankki Poista vesi! Ruuvaa vedentuloletku ja korkeapaineletku irti! Ruuvaa syöttöjohto irti kattilan pohjasta ja anna lämmityskierukan käydä tyhjänä! Anna laitteen käydä enintään 1 min, kunnes pumppu ja johdot ovat tyhjät Huuhdo laite pakkassuoja-aineella! Täytä uimurisäiliöön tavanomaista jäätymisenestoainetta! Kytke kone (ilman poltinta) päälle, kunnes kone on huuhtoutunut läpeensä puhtaaksi! Noudata jäätymisenestoaineen valmistajan ilmoittamia käyttöohjeita Näin saavutetaan myös tietty korroosionsuoja 205

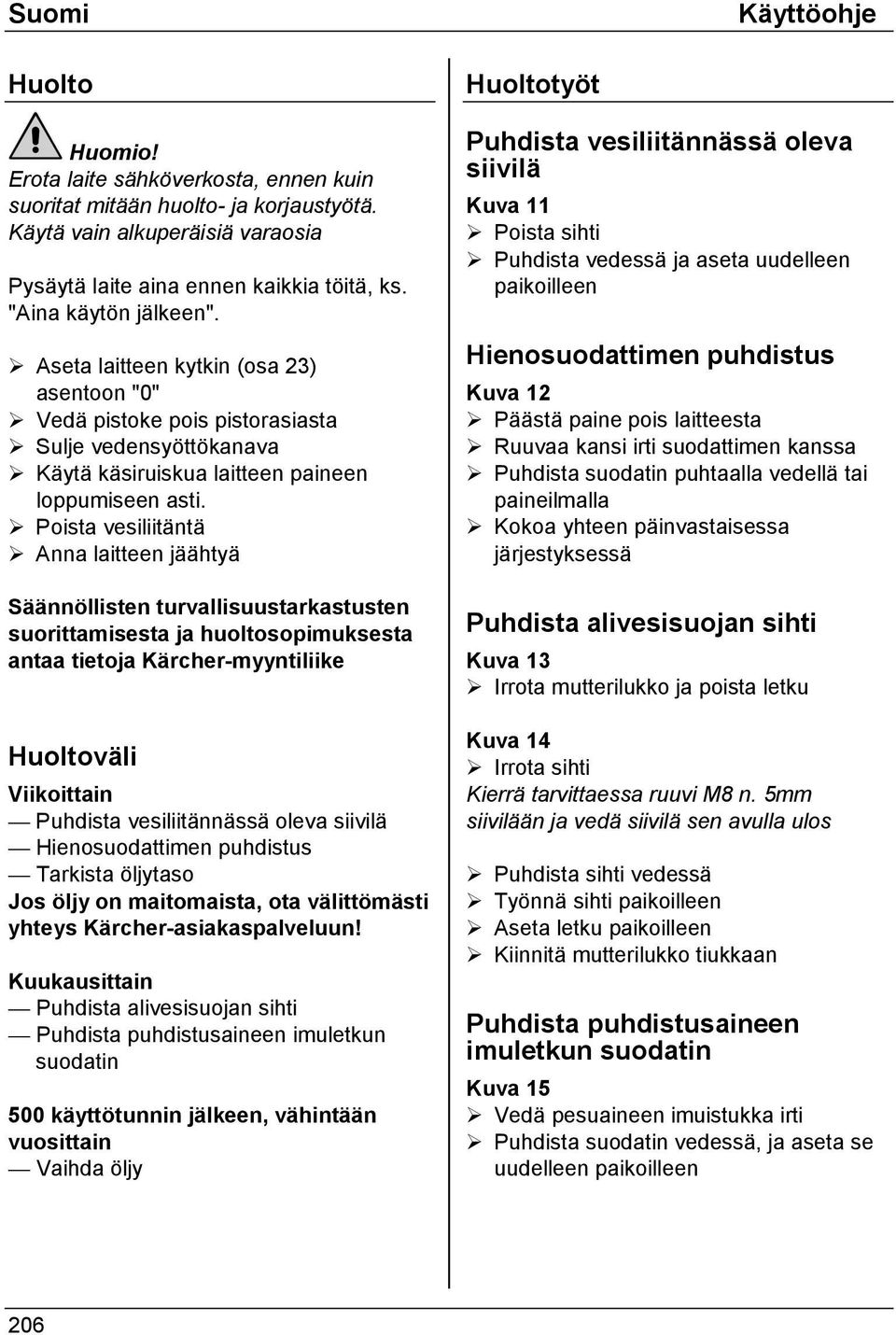

15 Suomi Käyttöohje Huolto Erota laite sähköverkosta, ennen kuin suoritat mitään huolto- ja korjaustyötä. Käytä vain alkuperäisiä varaosia Pysäytä laite aina ennen kaikkia töitä, ks. "Aina käytön jälkeen".! Aseta laitteen kytkin (osa 23) asentoon "0"! Vedä pistoke pois pistorasiasta! Sulje vedensyöttökanava! Käytä käsiruiskua laitteen paineen loppumiseen asti.! Poista vesiliitäntä! Anna laitteen jäähtyä Säännöllisten turvallisuustarkastusten suorittamisesta ja huoltosopimuksesta antaa tietoja Kärcher-myyntiliike Huoltoväli Viikoittain Puhdista vesiliitännässä oleva siivilä Hienosuodattimen puhdistus Tarkista öljytaso Jos öljy on maitomaista, ota välittömästi yhteys Kärcher-asiakaspalveluun! Kuukausittain Puhdista alivesisuojan sihti Puhdista puhdistusaineen imuletkun suodatin 500 käyttötunnin jälkeen, vähintään vuosittain Vaihda öljy Huoltotyöt Puhdista vesiliitännässä oleva siivilä Kuva 11! Poista sihti! Puhdista vedessä ja aseta uudelleen paikoilleen Hienosuodattimen puhdistus Kuva 12! Päästä paine pois laitteesta! Ruuvaa kansi irti suodattimen kanssa! Puhdista suodatin puhtaalla vedellä tai paineilmalla! Kokoa yhteen päinvastaisessa järjestyksessä Puhdista alivesisuojan sihti Kuva 13! Irrota mutterilukko ja poista letku Kuva 14! Irrota sihti Kierrä tarvittaessa ruuvi M8 n. 5mm siivilään ja vedä siivilä sen avulla ulos! Puhdista sihti vedessä! Työnnä sihti paikoilleen! Aseta letku paikoilleen! Kiinnitä mutterilukko tiukkaan Puhdista puhdistusaineen imuletkun suodatin Kuva 15! Vedä pesuaineen imuistukka irti! Puhdista suodatin vedessä, ja aseta se uudelleen paikoilleen 206

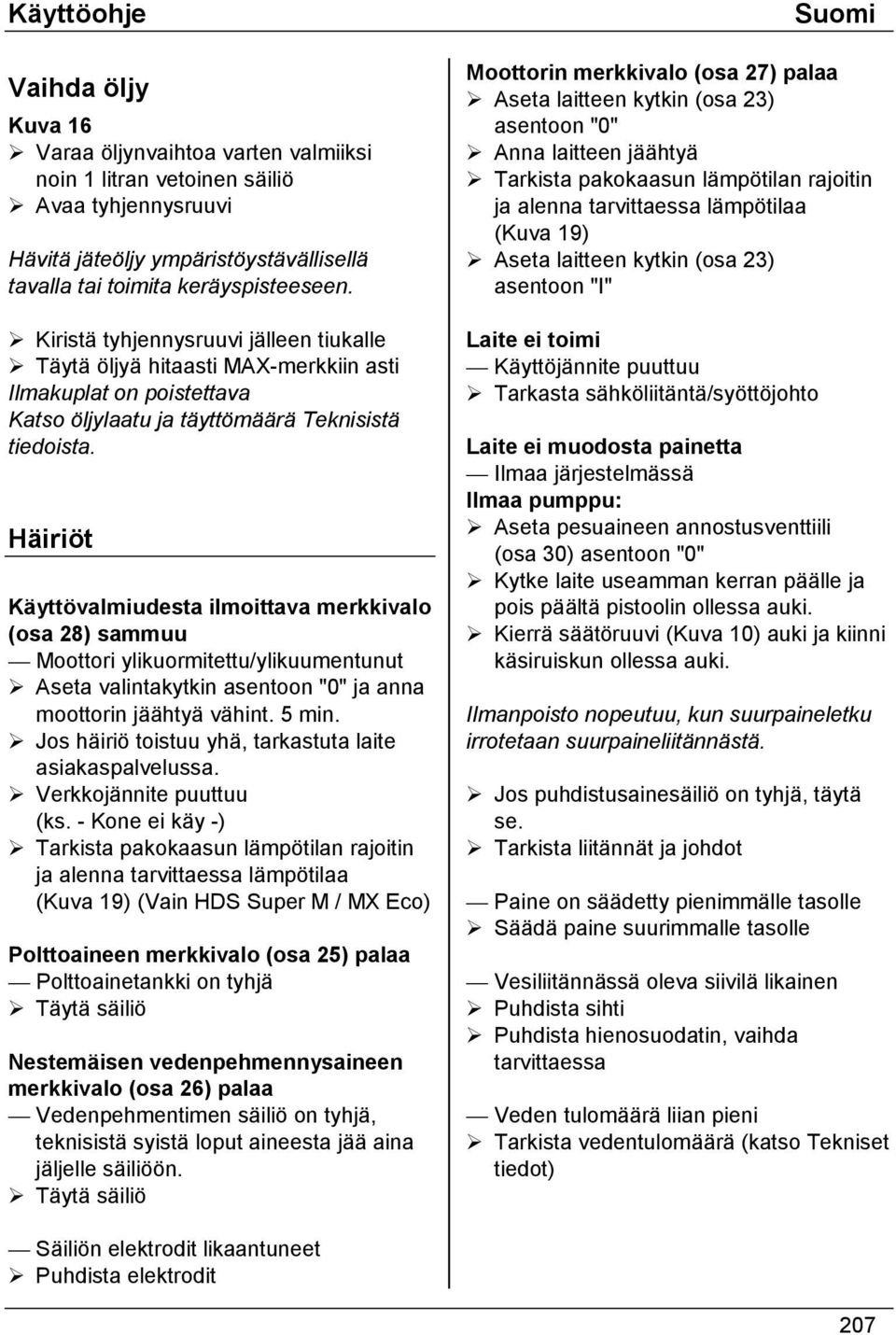

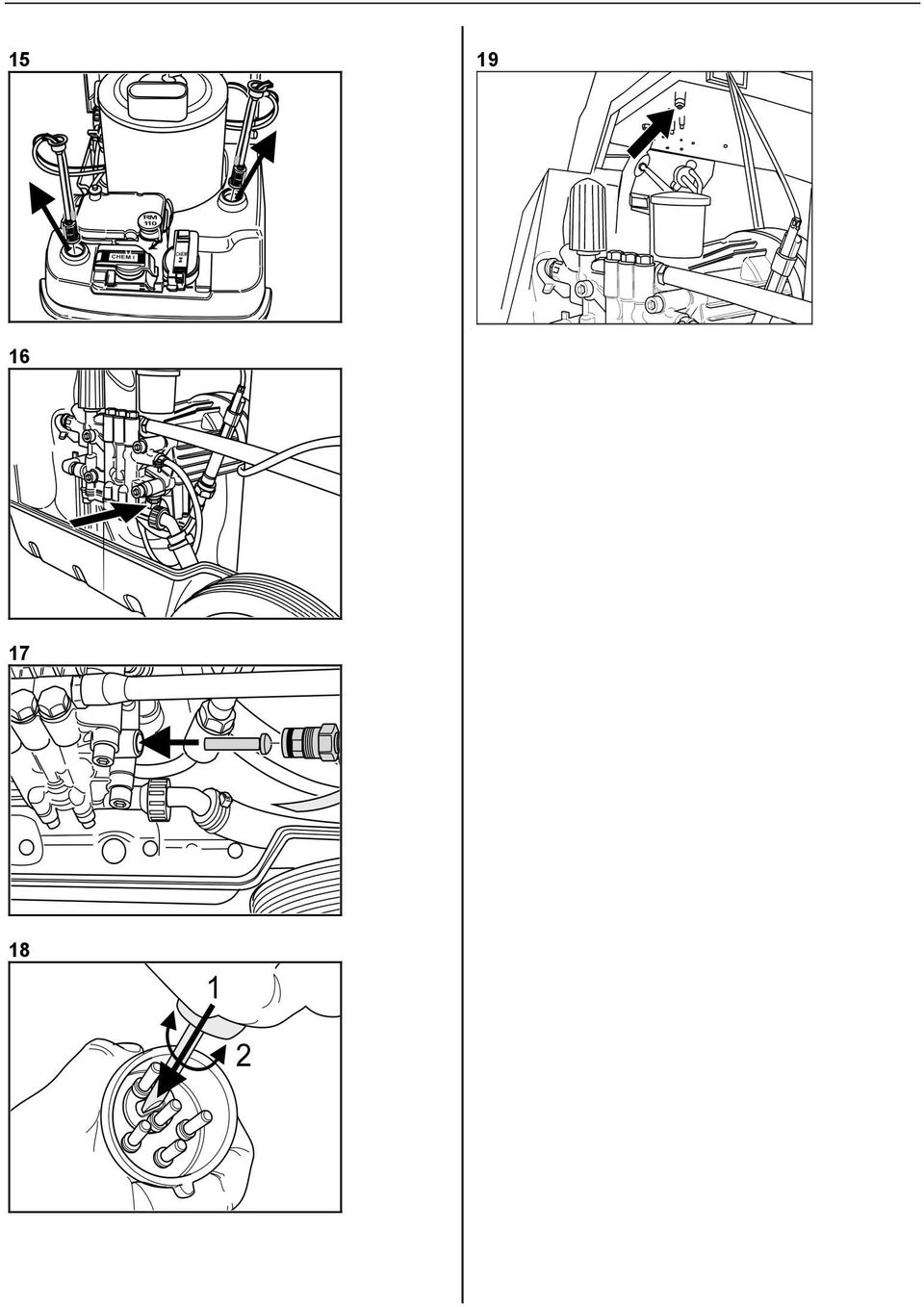

16 Käyttöohje Vaihda öljy Kuva 16! Varaa öljynvaihtoa varten valmiiksi noin 1 litran vetoinen säiliö! Avaa tyhjennysruuvi Hävitä jäteöljy ympäristöystävällisellä tavalla tai toimita keräyspisteeseen.! Kiristä tyhjennysruuvi jälleen tiukalle! Täytä öljyä hitaasti MAX-merkkiin asti Ilmakuplat on poistettava Katso öljylaatu ja täyttömäärä Teknisistä tiedoista. Häiriöt Käyttövalmiudesta ilmoittava merkkivalo (osa 28) sammuu Moottori ylikuormitettu/ylikuumentunut! Aseta valintakytkin asentoon "0" ja anna moottorin jäähtyä vähint. 5 min.! Jos häiriö toistuu yhä, tarkastuta laite asiakaspalvelussa.! Verkkojännite puuttuu (ks. - Kone ei käy -)! Tarkista pakokaasun lämpötilan rajoitin ja alenna tarvittaessa lämpötilaa (Kuva 19) (Vain HDS Super M / MX Eco) Polttoaineen merkkivalo (osa 25) palaa Polttoainetankki on tyhjä! Täytä säiliö Nestemäisen vedenpehmennysaineen merkkivalo (osa 26) palaa Vedenpehmentimen säiliö on tyhjä, teknisistä syistä loput aineesta jää aina jäljelle säiliöön.! Täytä säiliö Suomi Moottorin merkkivalo (osa 27) palaa! Aseta laitteen kytkin (osa 23) asentoon "0"! Anna laitteen jäähtyä! Tarkista pakokaasun lämpötilan rajoitin ja alenna tarvittaessa lämpötilaa (Kuva 19)! Aseta laitteen kytkin (osa 23) asentoon "I" Laite ei toimi Käyttöjännite puuttuu! Tarkasta sähköliitäntä/syöttöjohto Laite ei muodosta painetta Ilmaa järjestelmässä Ilmaa pumppu:! Aseta pesuaineen annostusventtiili (osa 30) asentoon "0"! Kytke laite useamman kerran päälle ja pois päältä pistoolin ollessa auki.! Kierrä säätöruuvi (Kuva 10) auki ja kiinni käsiruiskun ollessa auki. Ilmanpoisto nopeutuu, kun suurpaineletku irrotetaan suurpaineliitännästä.! Jos puhdistusainesäiliö on tyhjä, täytä se.! Tarkista liitännät ja johdot Paine on säädetty pienimmälle tasolle! Säädä paine suurimmalle tasolle Vesiliitännässä oleva siivilä likainen! Puhdista sihti! Puhdista hienosuodatin, vaihda tarvittaessa Veden tulomäärä liian pieni! Tarkista vedentulomäärä (katso Tekniset tiedot) Säiliön elektrodit likaantuneet! Puhdista elektrodit 207

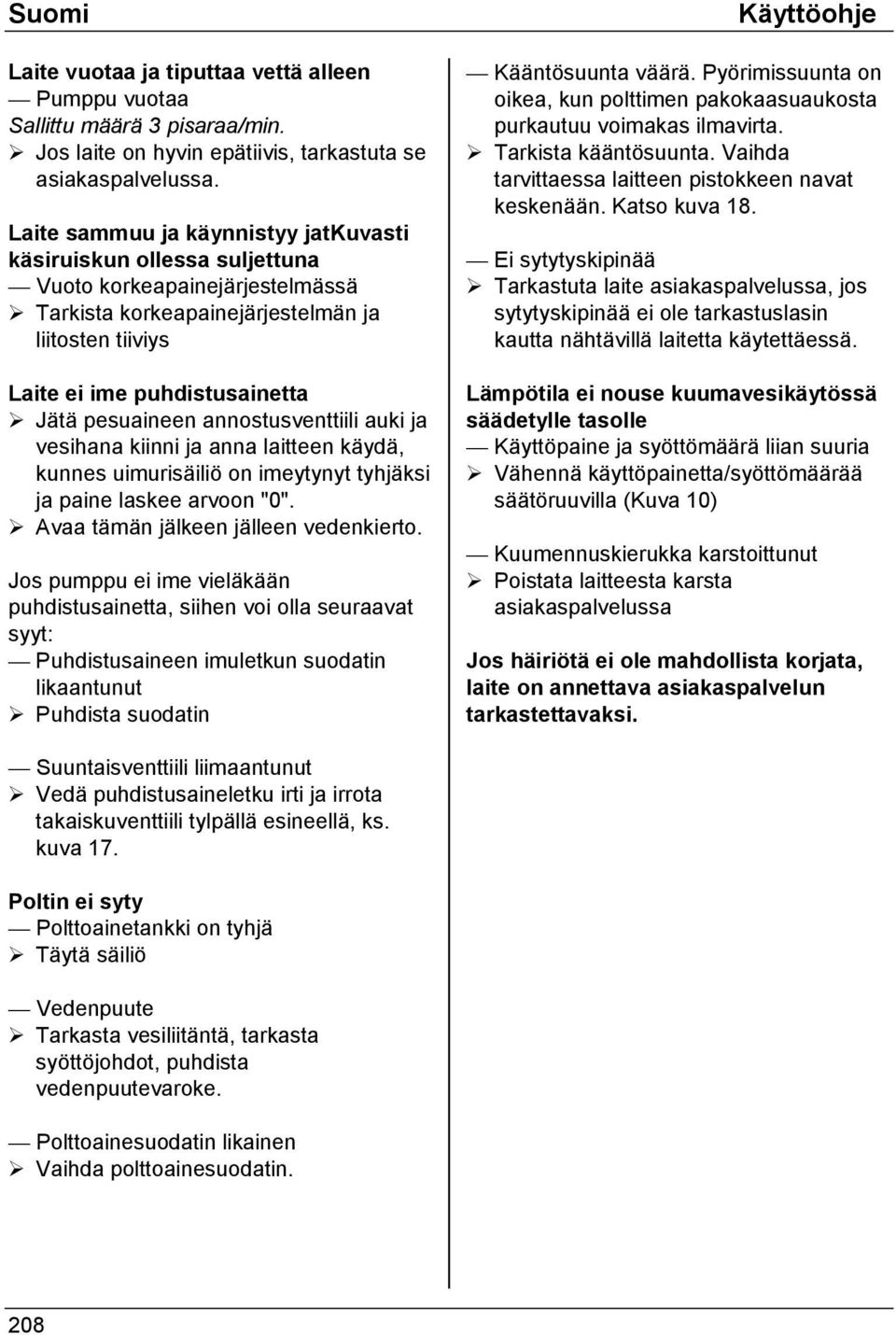

17 Suomi Laite vuotaa ja tiputtaa vettä alleen Pumppu vuotaa Sallittu määrä 3 pisaraa/min.! Jos laite on hyvin epätiivis, tarkastuta se asiakaspalvelussa. Laite sammuu ja käynnistyy jatkuvasti käsiruiskun ollessa suljettuna Vuoto korkeapainejärjestelmässä! Tarkista korkeapainejärjestelmän ja liitosten tiiviys Laite ei ime puhdistusainetta! Jätä pesuaineen annostusventtiili auki ja vesihana kiinni ja anna laitteen käydä, kunnes uimurisäiliö on imeytynyt tyhjäksi ja paine laskee arvoon "0".! Avaa tämän jälkeen jälleen vedenkierto. Jos pumppu ei ime vieläkään puhdistusainetta, siihen voi olla seuraavat syyt: Puhdistusaineen imuletkun suodatin likaantunut! Puhdista suodatin Käyttöohje Kääntösuunta väärä. Pyörimissuunta on oikea, kun polttimen pakokaasuaukosta purkautuu voimakas ilmavirta.! Tarkista kääntösuunta. Vaihda tarvittaessa laitteen pistokkeen navat keskenään. Katso kuva 18. Ei sytytyskipinää! Tarkastuta laite asiakaspalvelussa, jos sytytyskipinää ei ole tarkastuslasin kautta nähtävillä laitetta käytettäessä. Lämpötila ei nouse kuumavesikäytössä säädetylle tasolle Käyttöpaine ja syöttömäärä liian suuria! Vähennä käyttöpainetta/syöttömäärää säätöruuvilla (Kuva 10) Kuumennuskierukka karstoittunut! Poistata laitteesta karsta asiakaspalvelussa Jos häiriötä ei ole mahdollista korjata, laite on annettava asiakaspalvelun tarkastettavaksi. Suuntaisventtiili liimaantunut! Vedä puhdistusaineletku irti ja irrota takaiskuventtiili tylpällä esineellä, ks. kuva 17. Poltin ei syty Polttoainetankki on tyhjä! Täytä säiliö Vedenpuute! Tarkasta vesiliitäntä, tarkasta syöttöjohdot, puhdista vedenpuutevaroke. Polttoainesuodatin likainen! Vaihda polttoainesuodatin. 208

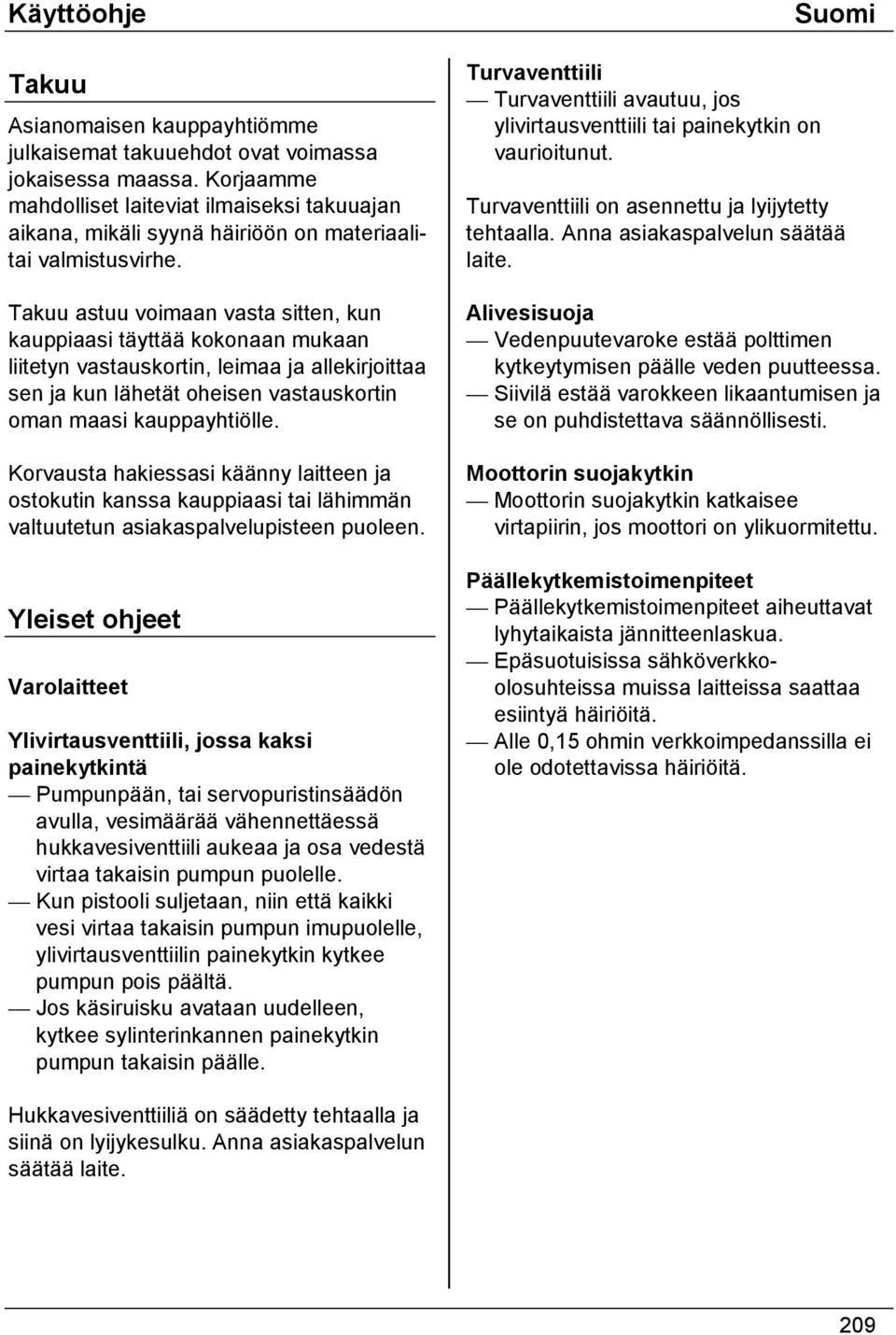

18 Käyttöohje Takuu Asianomaisen kauppayhtiömme julkaisemat takuuehdot ovat voimassa jokaisessa maassa. Korjaamme mahdolliset laiteviat ilmaiseksi takuuajan aikana, mikäli syynä häiriöön on materiaalitai valmistusvirhe. Takuu astuu voimaan vasta sitten, kun kauppiaasi täyttää kokonaan mukaan liitetyn vastauskortin, leimaa ja allekirjoittaa sen ja kun lähetät oheisen vastauskortin oman maasi kauppayhtiölle. Korvausta hakiessasi käänny laitteen ja ostokutin kanssa kauppiaasi tai lähimmän valtuutetun asiakaspalvelupisteen puoleen. Yleiset ohjeet Varolaitteet Ylivirtausventtiili, jossa kaksi painekytkintä Pumpunpään, tai servopuristinsäädön avulla, vesimäärää vähennettäessä hukkavesiventtiili aukeaa ja osa vedestä virtaa takaisin pumpun puolelle. Kun pistooli suljetaan, niin että kaikki vesi virtaa takaisin pumpun imupuolelle, ylivirtausventtiilin painekytkin kytkee pumpun pois päältä. Jos käsiruisku avataan uudelleen, kytkee sylinterinkannen painekytkin pumpun takaisin päälle. Turvaventtiili Turvaventtiili avautuu, jos ylivirtausventtiili tai painekytkin on vaurioitunut. Suomi Turvaventtiili on asennettu ja lyijytetty tehtaalla. Anna asiakaspalvelun säätää laite. Alivesisuoja Vedenpuutevaroke estää polttimen kytkeytymisen päälle veden puutteessa. Siivilä estää varokkeen likaantumisen ja se on puhdistettava säännöllisesti. Moottorin suojakytkin Moottorin suojakytkin katkaisee virtapiirin, jos moottori on ylikuormitettu. Päällekytkemistoimenpiteet Päällekytkemistoimenpiteet aiheuttavat lyhytaikaista jännitteenlaskua. Epäsuotuisissa sähköverkkoolosuhteissa muissa laitteissa saattaa esiintyä häiriöitä. Alle 0,15 ohmin verkkoimpedanssilla ei ole odotettavissa häiriöitä. Hukkavesiventtiiliä on säädetty tehtaalla ja siinä on lyijykesulku. Anna asiakaspalvelun säätää laite. 209

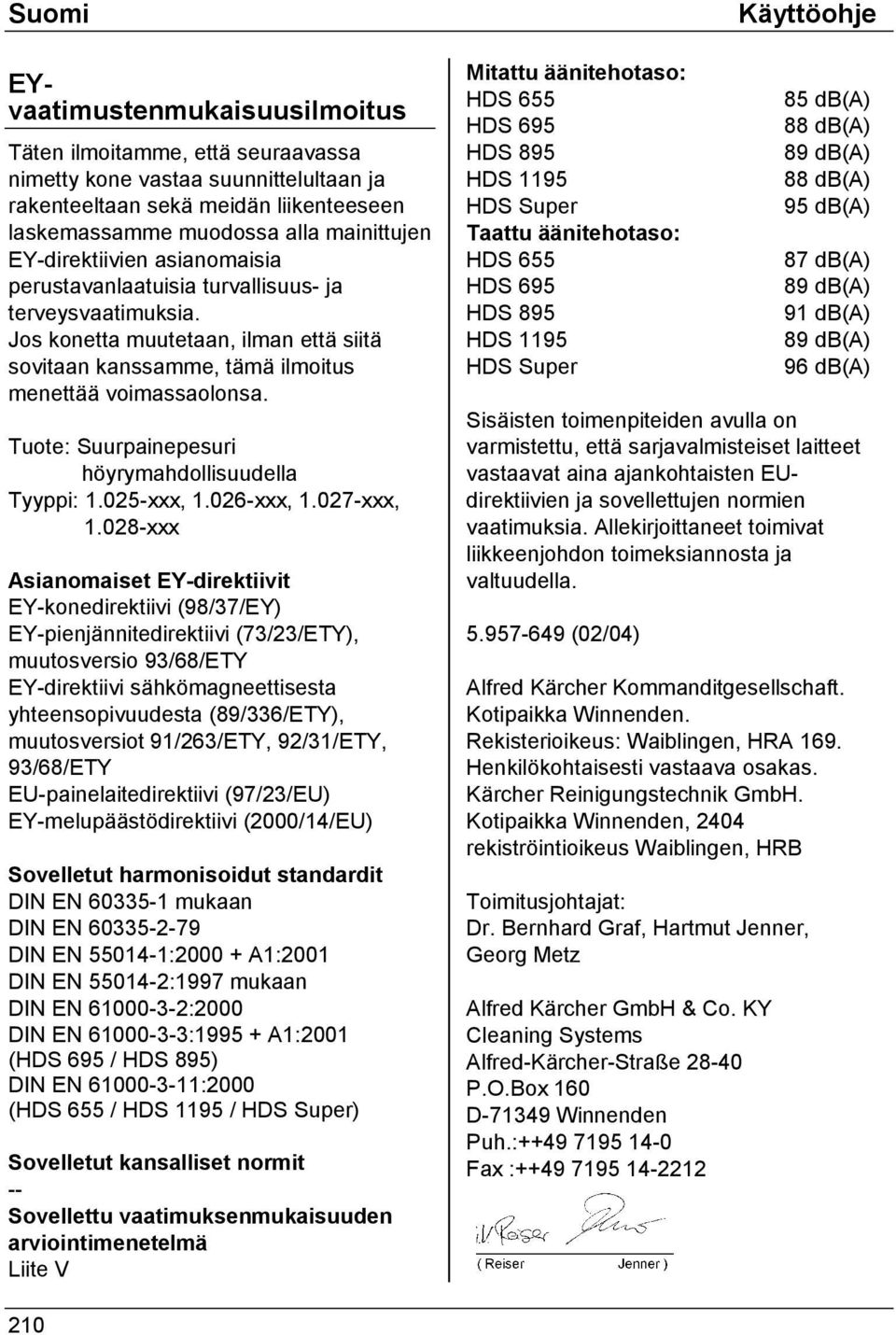

19 Suomi EYvaatimustenmukaisuusilmoitus Täten ilmoitamme, että seuraavassa nimetty kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän liikenteeseen laskemassamme muodossa alla mainittujen EY-direktiivien asianomaisia perustavanlaatuisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan, ilman että siitä sovitaan kanssamme, tämä ilmoitus menettää voimassaolonsa. Tuote: Suurpainepesuri höyrymahdollisuudella Tyyppi: xxx, xxx, xxx, xxx Asianomaiset EY-direktiivit EY-konedirektiivi (98/37/EY) EY-pienjännitedirektiivi (73/23/ETY), muutosversio 93/68/ETY EY-direktiivi sähkömagneettisesta yhteensopivuudesta (89/336/ETY), muutosversiot 91/263/ETY, 92/31/ETY, 93/68/ETY EU-painelaitedirektiivi (97/23/EU) EY-melupäästödirektiivi (2000/14/EU) Sovelletut harmonisoidut standardit DIN EN mukaan DIN EN DIN EN : A1:2001 DIN EN :1997 mukaan DIN EN :2000 DIN EN : A1:2001 (HDS 695 / HDS 895) DIN EN :2000 (HDS 655 / HDS 1195 / HDS Super) Sovelletut kansalliset normit -- Sovellettu vaatimuksenmukaisuuden arviointimenetelmä Liite V Mitattu äänitehotaso: HDS 655 HDS 695 HDS 895 HDS 1195 HDS Super Taattu äänitehotaso: HDS 655 HDS 695 HDS 895 HDS 1195 HDS Super Käyttöohje 85 db(a) 88 db(a) 89 db(a) 88 db(a) 95 db(a) 87 db(a) 89 db(a) 91 db(a) 89 db(a) 96 db(a) Sisäisten toimenpiteiden avulla on varmistettu, että sarjavalmisteiset laitteet vastaavat aina ajankohtaisten EUdirektiivien ja sovellettujen normien vaatimuksia. Allekirjoittaneet toimivat liikkeenjohdon toimeksiannosta ja valtuudella (02/04) Alfred Kärcher Kommanditgesellschaft. Kotipaikka Winnenden. Rekisterioikeus: Waiblingen, HRA 169. Henkilökohtaisesti vastaava osakas. Kärcher Reinigungstechnik GmbH. Kotipaikka Winnenden, 2404 rekiströintioikeus Waiblingen, HRB Toimitusjohtajat: Dr. Bernhard Graf, Hartmut Jenner, Georg Metz Alfred Kärcher GmbH & Co. KY Cleaning Systems Alfred-Kärcher-Straße P.O.Box 160 D Winnenden Puh.: Fax :

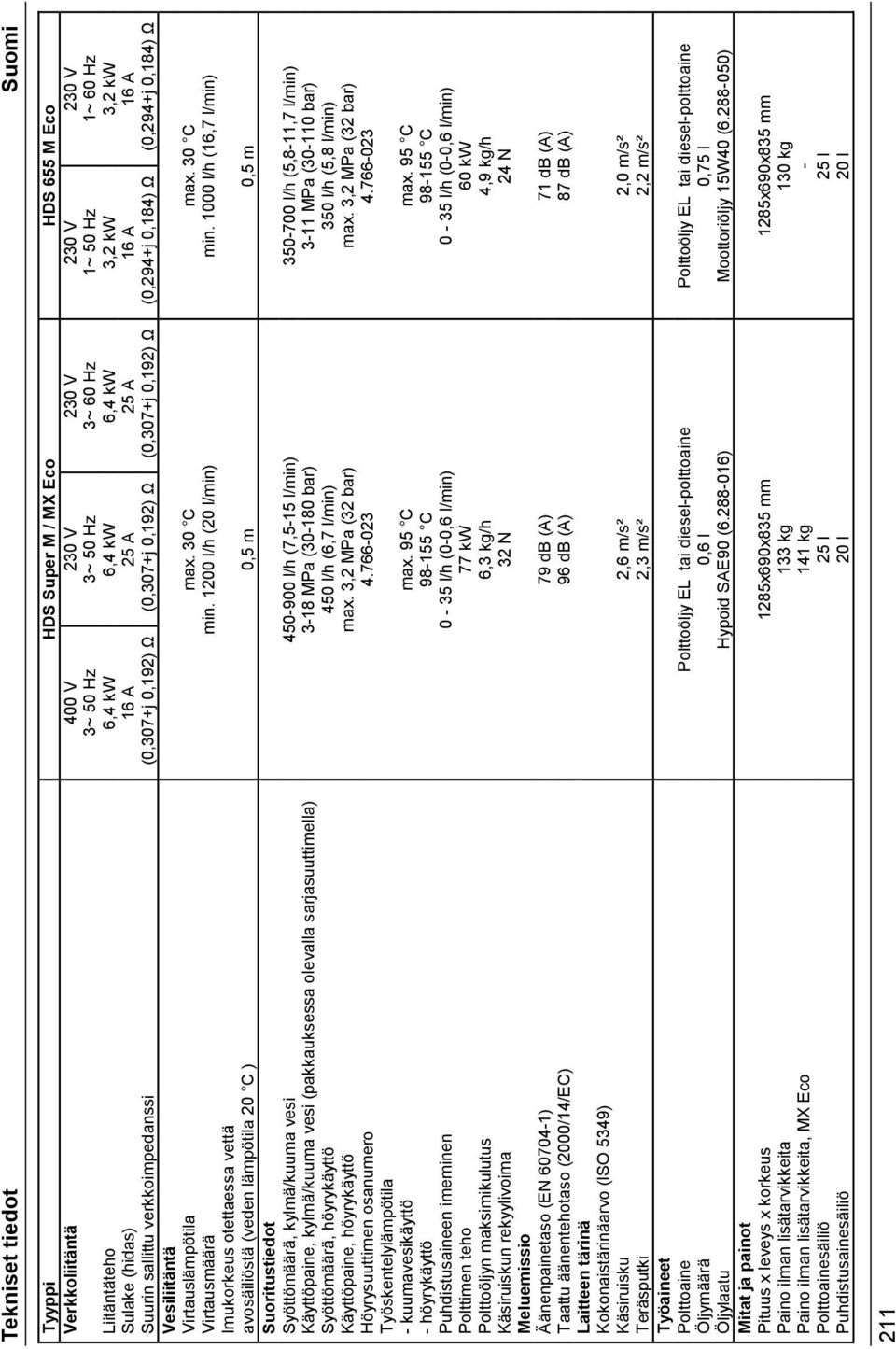

20 Tekniset tiedot Suomi Tyyppi HDS Super M / MX Eco HDS 655 M Eco Verkkoliitäntä 400 V 3~ 50 Hz Liitäntäteho 6,4 kw 6,4 kw 6,4 kw 3,2 kw 3,2 kw Sulake (hidas) 16 A 25 A 25 A 16 A 16 A Suurin sallittu verkkoimpedanssi (0,307+j 0,192) Ω (0,307+j 0,192) Ω (0,307+j 0,192) Ω (0,294+j 0,184) Ω (0,294+j 0,184) Ω Vesiliitäntä Virtauslämpötila max. 30 C max. 30 C Virtausmäärä min l/h (20 l/min) min l/h (16,7 l/min) Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20 C ) 0,5 m 0,5 m Suoritustiedot Syöttömäärä, kylmä/kuuma vesi l/h (7,5-15 l/min) l/h (5,8-11,7 l/min) Käyttöpaine, kylmä/kuuma vesi (pakkauksessa olevalla sarjasuuttimella) 3-18 MPa ( bar) 3-11 MPa ( bar) Syöttömäärä, höyrykäyttö 450 l/h (6,7 l/min) 350 l/h (5,8 l/min) Käyttöpaine, höyrykäyttö max. 3,2 MPa (32 bar) max. 3,2 MPa (32 bar) Höyrysuuttimen osanumero Työskentelylämpötila - kuumavesikäyttö max. 95 C max. 95 C - höyrykäyttö C C Puhdistusaineen imeminen 0-35 l/h (0-0,6 l/min) 0-35 l/h (0-0,6 l/min) Polttimen teho 77 kw 60 kw Polttoöljyn maksimikulutus 6,3 kg/h 4,9 kg/h Käsiruiskun rekyylivoima 32 N 24 N Meluemissio Äänenpainetaso (EN ) 79 db (A) 71 db (A) Taattu äänentehotaso (2000/14/EC) 96 db (A) 87 db (A) Laitteen tärinä Kokonaistärinäarvo (ISO 5349) Käsiruisku 2,6 m/s² 2,0 m/s² Teräsputki 2,3 m/s² 2,2 m/s² Työaineet Polttoaine Polttoöljy EL tai diesel-polttoaine Polttoöljy EL tai diesel-polttoaine Öljymäärä 0,6 l 0,75 l Öljylaatu Hypoid SAE90 ( ) Moottoriöljy 15W40 ( ) Mitat ja painot Pituus x leveys x korkeus 1285x690x835 mm 1285x690x835 mm Paino ilman lisätarvikkeita 133 kg 130 kg Paino ilman lisätarvikkeita, MX Eco 141 kg - Polttoainesäiliö 25 l 25 l Puhdistusainesäiliö 20 l 20 l 230 V 3~ 50 Hz 230 V 3~ 60 Hz 230 V 1~ 50 Hz 230 V 1~ 60 Hz 211
