1 HD 5/12 C HD 5/12 C Plus HD 5/12 CX HD 5/12 CX Plus HD 6/13 C HD 6/13 C Plus HD 6/13 CX HD 6/13 CX Plus A /04

2 2 Deutsch English Français Italiano Nederlands Español Português Dansk Norsk Svenska Suomi ÅëëçíéêÜ Türkçe Pºcc å¼ Magyar Česky Slovensko Polski Românește Slovensky Hrvatski Srpski ½æ apc å Eesti Lietuvių kalba Latviski

3

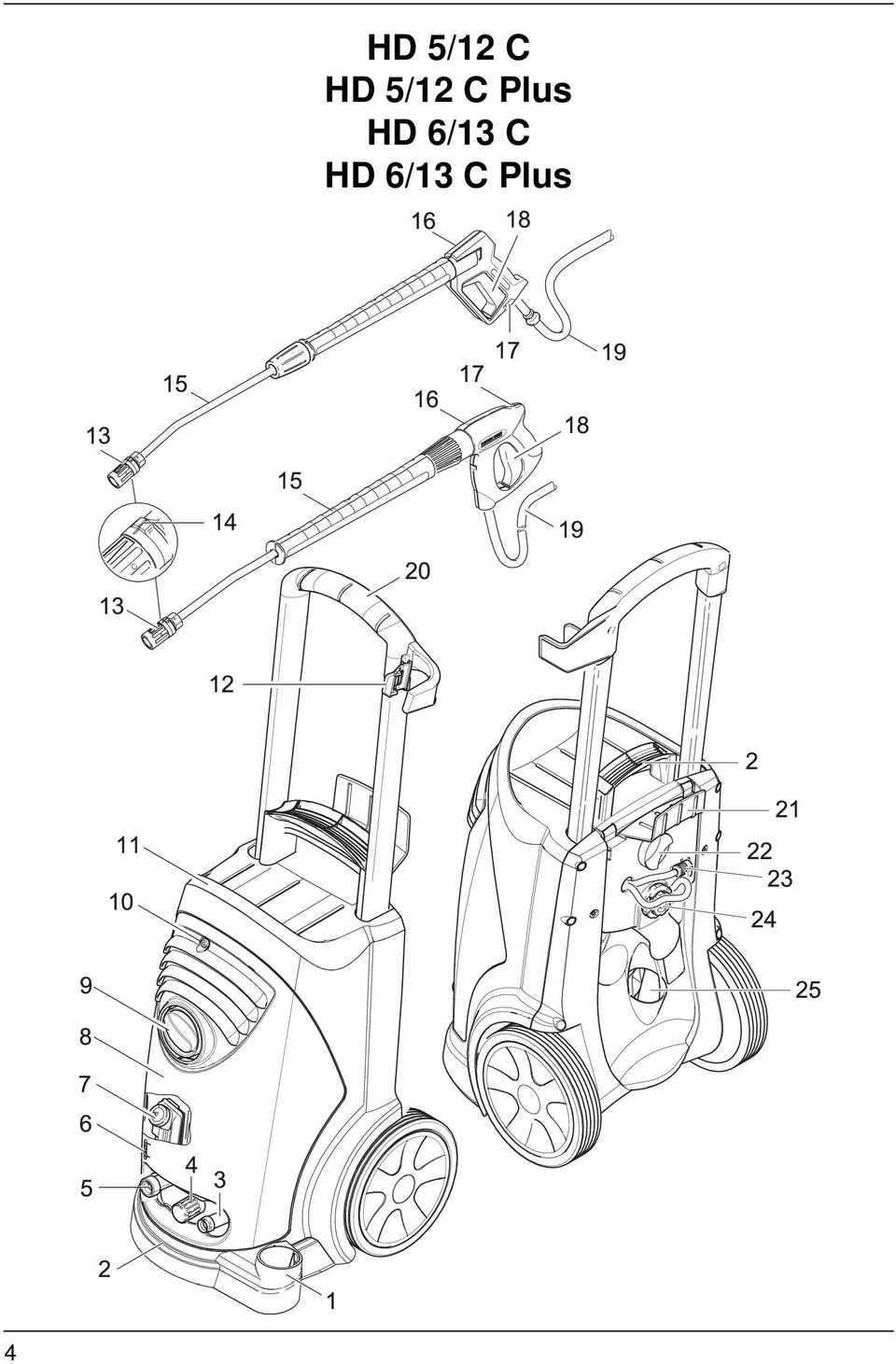

4 4 HD 5/12 C HD 5/12 C Plus HD 6/13 C HD 6/13 C Plus

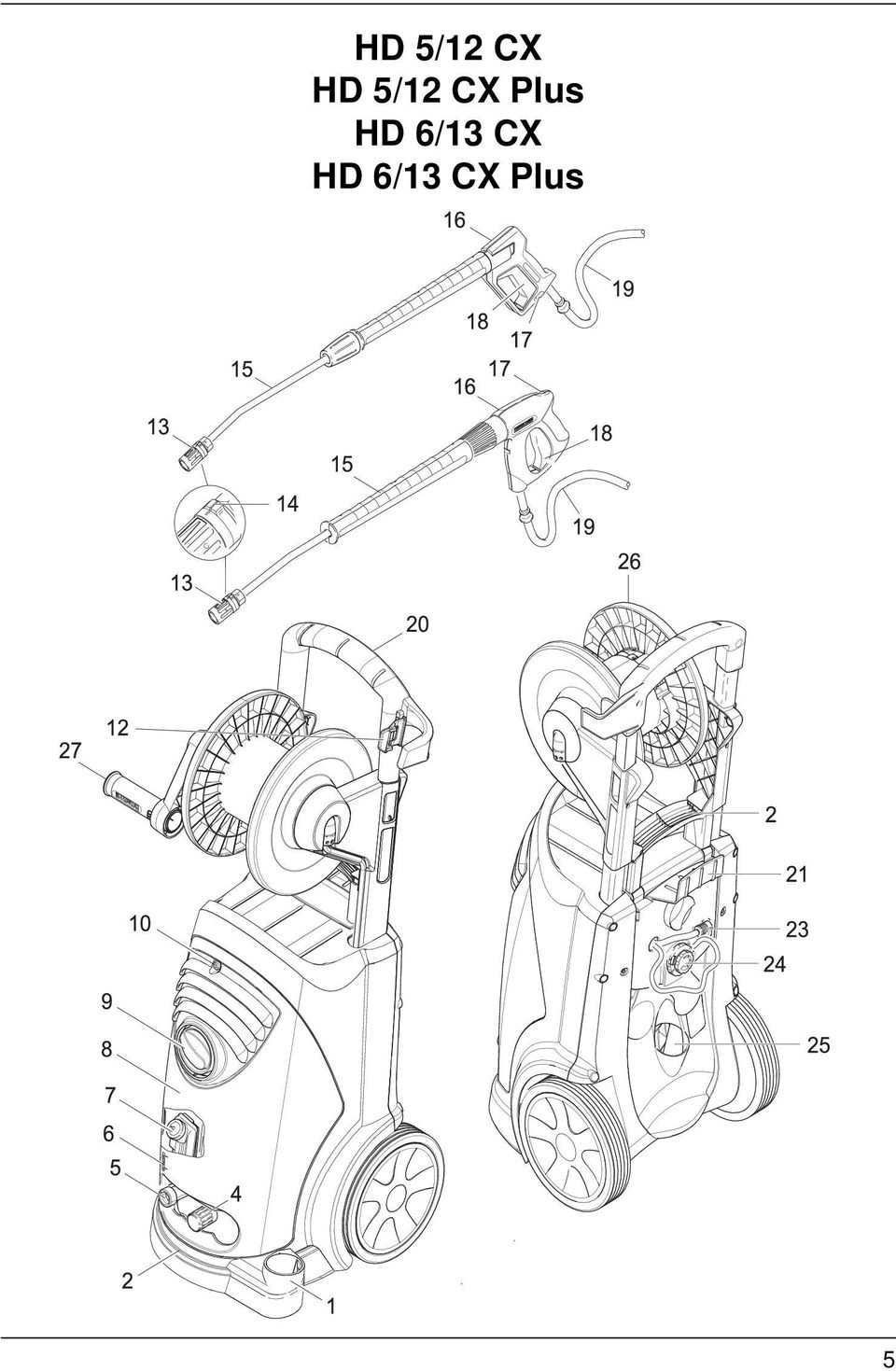

5 HD 5/12 CX HD 5/12 CX Plus HD 6/13 CX HD 6/13 CX Plus 5

6 Laitteen osat Turvallisuussyistä Käännä esiin alussa oleva kuvasivu. 1 Suuttimen säilytyspaikka 2 Kahva 3 Korkeapaineliitäntä 4 Paineen-/vesimääränsäädin (vain mallissa HD 6/13...) 5 Vesiliitäntä 6 Öljymäärämittari 7 Öljysäiliö 8 Suojakuomu 9 Käyttökytkin 10 Suojakuomun kiinnitysruuvi 11 Letkun säilytyspaikka 12 Käsikahvan pidike 13 Suutin 14 Suuttimen merkintä 15 Suihkuputki 16 Käsikahva 17 Käsikahvan sokka 18 Käsikahvan liipaisin 19 Korkeapaineletku 20 Työntösanka 21 Johtopidike 22 Työntösangan kiristysruuvi 23 Puhdistusaineen imuletku ja suodatin 24 Puhdistusaineen annosteluventtiili 25 Varustelokero 26 Letkukela 27 Kampi Lue tämä käyttöohje ennen pesurin ensimmäistä käyttöönottoa ja noudata erityisesti mukana toimitettuja korkeapainepesurien turvallisuusohjeita numero Laitteen käyttökohteet Tämä laite on tarkoitettu käytettäväksi yksinomaan puhdistamiseen korkeapaineisella vedellä ja puhdistusaineella (esimerkiksi koneiden, ajoneuvojen, rakennuksien ja työkalujen puhdistamiseen) puhdistamiseen korkeapaineisella vedellä ilman puhdistusainetta (esimerkiksi julkisivujen, terassien ja puutarhalaitteiden puhdistamiseen). Pinttyneen lian poistoon suosittelemme rotojetin käyttöä (lisävaruste). Turvalaitteet Ohivirtausventtiili (vain mallissa HD 6/13...) Pienennettäessä vesimäärää paineen- ja vesimääränsäätimellä ohivirtausventtiili avautuu ja osa vedestä virtaa takaisin pumpun imupuolelle. Painekytkin Kun käsikahvan liipaisin päästetään irti, painekytkin pysäyttää pumpun. Kun liipaisin painetaan taas pohjaan, painekytkin käynnistää pumpun. Ohivirtausventtiili ja painekytkin on säädetty ja sinetöity tehtaalla. Säädöt saa suorittaa ainoastaan valtuutettu huoltoliike. 82

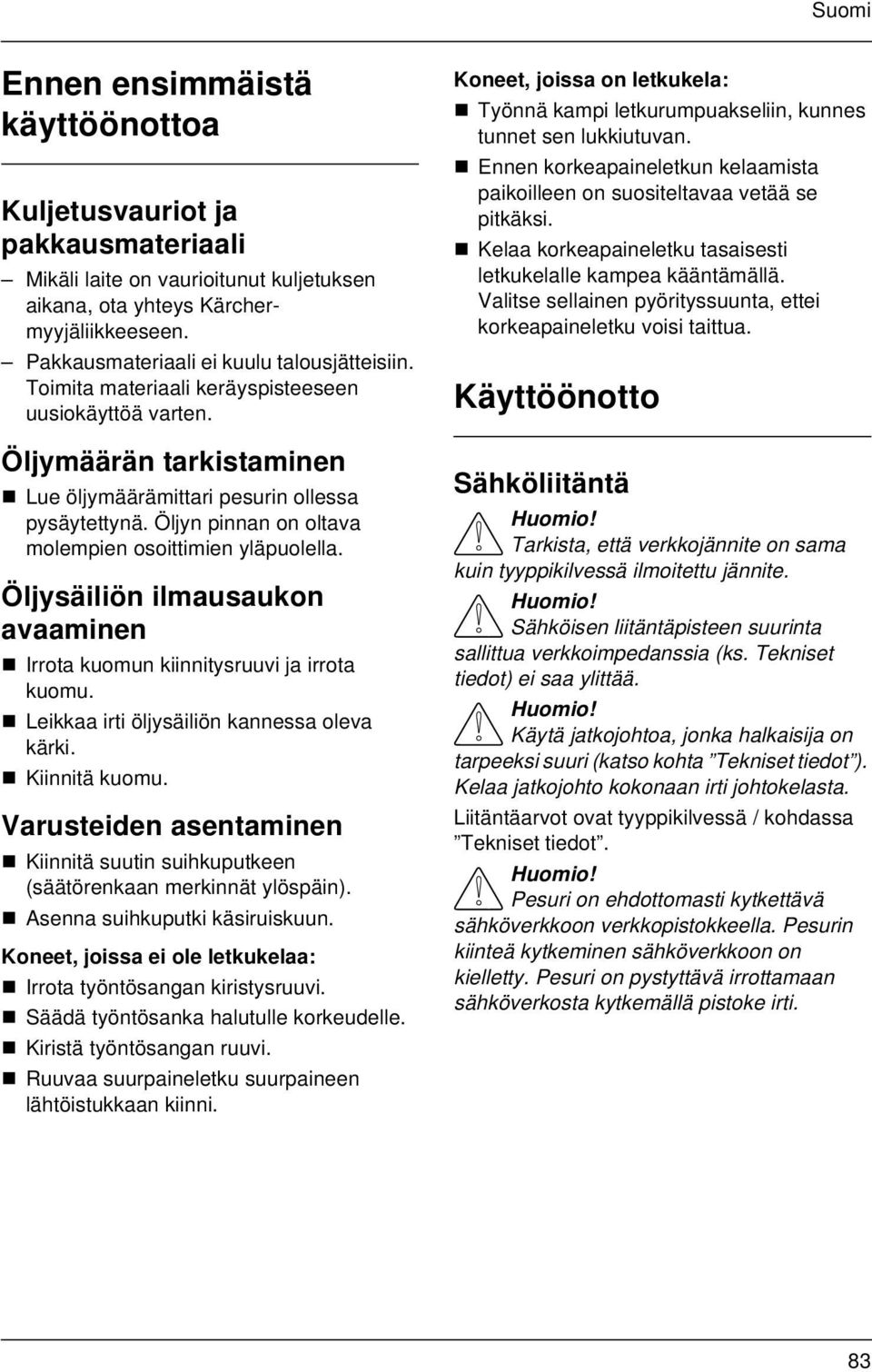

7 Ennen ensimmäistä käyttöönottoa Kuljetusvauriot ja pakkausmateriaali Mikäli laite on vaurioitunut kuljetuksen aikana, ota yhteys Kärchermyyjäliikkeeseen. Pakkausmateriaali ei kuulu talousjätteisiin. Toimita materiaali keräyspisteeseen uusiokäyttöä varten. Öljymäärän tarkistaminen Lue öljymäärämittari pesurin ollessa pysäytettynä. Öljyn pinnan on oltava molempien osoittimien yläpuolella. Öljysäiliön ilmausaukon avaaminen Irrota kuomun kiinnitysruuvi ja irrota kuomu. Leikkaa irti öljysäiliön kannessa oleva kärki. Kiinnitä kuomu. Varusteiden asentaminen Kiinnitä suutin suihkuputkeen (säätörenkaan merkinnät ylöspäin). Asenna suihkuputki käsiruiskuun. Koneet, joissa ei ole letkukelaa: Irrota työntösangan kiristysruuvi. Säädä työntösanka halutulle korkeudelle. Kiristä työntösangan ruuvi. Ruuvaa suurpaineletku suurpaineen lähtöistukkaan kiinni. Koneet, joissa on letkukela: Työnnä kampi letkurumpuakseliin, kunnes tunnet sen lukkiutuvan. Ennen korkeapaineletkun kelaamista paikoilleen on suositeltavaa vetää se pitkäksi. Kelaa korkeapaineletku tasaisesti letkukelalle kampea kääntämällä. Valitse sellainen pyörityssuunta, ettei korkeapaineletku voisi taittua. Käyttöönotto Sähköliitäntä Tarkista, että verkkojännite on sama kuin tyyppikilvessä ilmoitettu jännite. Sähköisen liitäntäpisteen suurinta sallittua verkkoimpedanssia (ks. Tekniset tiedot) ei saa ylittää. Käytä jatkojohtoa, jonka halkaisija on tarpeeksi suuri (katso kohta Tekniset tiedot ). Kelaa jatkojohto kokonaan irti johtokelasta. Liitäntäarvot ovat tyyppikilvessä / kohdassa Tekniset tiedot. Pesuri on ehdottomasti kytkettävä sähköverkkoon verkkopistokkeella. Pesurin kiinteä kytkeminen sähköverkkoon on kielletty. Pesuri on pystyttävä irrottamaan sähköverkosta kytkemällä pistoke irti. 83

8 Vesiliitäntä/imukäyttö Liitäntä vesijohtoon Noudata paikallisen vesilaitoksen määräyksiä; normin DIN 1988 mukaan laitetta ei saa liittää suoraan yleiseen vesijohtoverkkoon. Lyhytaikainen liitäntä on sallittu, kun vesipisteessä käytetään takaisinimusuojaa (tilausnumero ). Liitäntäarvot ovat kohdassa Tekniset tiedot. Liitä vedentuloletku (ei sisälly toimitukseen) pesurin vesiliitäntään ja vedentulopisteeseen (esimerkiksi vesihanaan). Avaa vedentulo. Veden ottaminen avoimesta astiasta Kiinnitä imuletku suodattimineen (tilausnumero ) vesiliitäntään. Ilmaa pesuri ennen käyttöä. Ilmaa pesuri irrottamalla suutin ja antamalla pesurin käydä niin kauan, kunnes vettä tulee ulos tasaisesti. Käynnistä laite tarpeen vaatiessa 10 sekunniksi - sammuta. Toista tätä useita kertoja. Kytke pesuri pois päältä ja kierrä suutin takaisin paikoilleen. Käyttö Vaara!! Kun pesuria käytetään huoltoasemilla tai muilla vaara-alueilla, noudata paikallisia turvallisuusmääräyksiä. Moottorin pesu on sallittu vain paikoissa, joissa on asianmukainen öljynerotin (ympäristönsuojelun vuoksi). Eläinten pesemiseen saa käyttää ainoastaan matalapaineviuhkasuutinta (katso kohta Suuttimen valitseminen ). Tukkeutumisvaara. Suuttimet on pantava lisävarustekoteloon suupuoli ylöspäin. Käyttö korkeapaineella Laite on varustettu painekytkimellä. Moottori käynnistyy vain silloin, kun liipaisin on painettu pohjaan. Pura korkeapaineletku kokonaan letkukelasta. Aseta käyttökytkin asentoon I. Avaa ensin käsikahvan sokka ja paina sitten käsikahvan liipaisin pohjaan. Vain mallissa HD 6/13...: Säädä työpaine ja vesimäärä kääntämällä (portaattomasti) paineen- ja vesimääränsäädintä (+/ ). 84

9 Suuttimen valitseminen Käsikahvan liipaisimen on oltava vapautettuna. Käännä suuttimen runkoa, kunnes haluamasi symboli on merkinnän kohdalla. Korkeapaine-pistesuutin erittäin pinttyneen lian poistoon. Matalapaine-viuhkasuutin pesuaineen levittämiseen tai pestäessä pienellä paineella. Korkeapaine-viuhkasuutin suurten likapintojen pesuun. Puhdistusaineen käyttäminen Sopimattomat puhdistusaineet voivat vaurioittaa pesuria ja puhdistuskohdetta. Käytä ainoastaan Kärcherin hyväksymiä puhdistusaineita. Noudata puhdistusaineiden mukana olevia annostelu- ja käyttöohjeita. Muista, että säästeliäs puhdistusaineen käyttö suojelee ympäristöä. Kärcher-puhdistusaineet takaavat häiriöttömän työskentelyn. Jos haluat lisätietoja, käänny puoleemme tai pyydä tuoteluettelomme tai tuotekohtaiset esitteet puhdistusaineista. Vedä puhdistusaineen imuletku irti ja upota suodatin puhdistusainekanisteriin. Säädä suuttimen asennoksi. Säädä pesuaineen annosteluventtiili halutulle pitoisuudelle. Suositeltava puhdistusmenetelmä Levitä puhdistusainetta matalapainesuihkulla säästeliäästi kuivalle pinnalle ja anna aineen vaikuttaa. Älä anna puhdistusaineen kuivua. Pese irronnut lika pois korkeapainesuihkulla. Upota suodatin käytön jälkeen puhtaaseen veteen. Kierrä annosteluventtiili korkeimmalle puhdistusaineväkevyydelle. Käynnistä laite ja huuhtele minuutin ajan. Käytön keskeyttäminen Vapauta liipaisin, jolloin pesuri kytkeytyy pois päältä. Painamalla liipaisinta pesuri käynnistyy jälleen. Laitteen pysäyttäminen Aseta käyttökytkin asentoon 0 ja irrota verkkopistoke pistorasiasta. Sulje vedentulo. Paina käsikahvan liipaisinta, kunnes pesurissa ei ole enää painetta. Käännä käsiruiskun varmuusvipua, jotta ruiskuvipua ei voitaisi laukaista vahingossa. Laitteen kuljettaminen Kun siirrät pesuria pitempiä matkoja, tartu kiinni kahvasta ja vedä pesuria perässäsi. Laitteissa ilman letkurumpua Käännä työntösanka kantamista varten alas. Kanna laitetta kahvoista, ei työntösangasta. Laitteen säilyttäminen Laita käsikahva pidikkeeseen. Kerää korkeapaineletku kokoon ja ripusta se omaan säilytyspaikkaansa. tai Kelaa korkeapaineletku letkukelan ympärille. Lukitse letkukela työntämällä kammen kahva sisään. Kääri liitäntäkaapeli kaapelinpitimeen. Kiinnitä pistoke asennetulla kiinnittimellä. 85

10 Pakkassuoja Pesuriin jäänyt vesi voi jäätyä pakkasella, jolloin pesurin osat saattavat vaurioitua! Säilytä pesuria paikassa, jossa lämpötila ei laske pakkasen puolelle. Jos pesuria ei voida säilyttää tällaisessa paikassa: Tyhjennä vesi pesurista ja huuhtele pesuri pakkasnesteellä. Käytä pesuria korkeintaan 1 minuutin ajan. Käytä tavallista kaupoista saatavaa autojen glykolipohjaista pakkasnestettä. Noudata pakkasnesteen valmistajan ohjeita. Hoito ja huolto Vaara!! Irrota verkkopistoke pistorasiasta aina ennen laitteen puhdistamista tai huoltotöitä. Toimita öljynvaihdossa kerääntynyt vanha öljy hävitettäväksi valtuutettuun keräyspisteeseen. Turvatarkastus/huoltosopimus Voit solmia valtuutetun huoltoliikkeen kanssa säännöllisen turvatarkastus- tai huoltosopimuksen. Kysy lisätietoja huoltosopimuksesta. Aina ennen käyttöä Tarkista liitäntäjohdon kunto (sähköiskun vaara). Vaurioitunutta liitäntäjohtoa ei saa käyttää. Jätä vaurioitunut johto välittömästi valtuutetun huoltoliikkeen/sähköasentajan vaihdettavaksi. Tarkista korkeapaineletkun kunto (halkeamisvaara). Vaihda viallinen korkeapaineletku välittömästi. Tarkista, vuotaako pesuri (pumppu). Vuotoa voi esiintyä pesurin pohjasta, jolloin 3 tippaa minuutissa on sallittua. Mikäli vuoto on nopeampaa, ota yhteys huoltoon. Viikoittain Tarkista öljysäiliön öljymäärä: jos öljy on maitomaista (vettä öljyssä), ota heti yhteys huoltoon. Puhdista vesiliitännässä oleva sihti. Puhdista puhdistusaineen imuletkun suodatin. Vuosittain tai 500 käyttötunnin jälkeen Vaihda öljy. Öljymäärä ja -laatu ovat kohdassa Tekniset tiedot. Irrota kiinnitysruuvi, irrota kuomu, irrota öljysäiliön kansi, kaada laite kumoon. Laske öljy sopivaan astiaan. Täytä säiliö hitaasti uudella öljyllä; ilmakuplien pitää poistua. Pane öljysäiliön kansi takaisin paikalleen. 86

11 Toimenpiteet häiriötapauksissa Vaara!! Kytke pesuri pois päältä ja irrota pistoke sähköverkosta aina ennen korjaustöihin ryhtymistä. Sähköosien tarkistus ja korjaus on jätettävä valtuutetun huoltoliikkeen tehtäväksi. Kaikkien tässä kohdassa mainitsemattomien häiriöiden korjaus on jätettävä valtuutetun huoltoliikkeen tehtäväksi; samoin jos olet epävarma tai jos ohjeissa nimenomaan näin mainitaan. Laite ei käynnisty Tarkista, ettei liitäntäjohto ole vaurioitunut. Tarkasta verkkojännite. Kun pesurissa on sähkövika, jätä se huoltoliikkeen korjattavaksi. Laite ei kehitä painetta Säädä suutin asentoon korkeapaine. Puhdista/vaihda suutin. Ilmaa pesuri (katso kohta Käyttöönotto ). Tarkista syöttöveden määrä (katso kohta Tekniset tiedot ). Puhdista vesiliitännässä oleva sihti. Tarkista kaikkien pumpulle tulevien syöttöletkujen tiiviys ja poista tukkeumat. Ota tarvittaessa yhteys huoltoon. Pumppu vuotaa Vuotoa voi esiintyä pesurin pohjasta, jolloin 3 tippaa minuutissa on sallittua. Mikäli vuoto on nopeampaa, ota yhteys huoltoon. Pumppu kolisee Tarkista kaikkien syöttöletkujen, myös puhdistusainejärjestelmässä olevien, tiiviys. Sulje puhdistusaineen annosteluventtiili, jos puhdistusainetta ei käytetä. Ilmaa pesuri (katso kohta Käyttöönotto ). Ota tarvittaessa yhteys huoltoon. Puhdistusaineen syöttö ei toimi Säädä suutin asentoon CHEM. Tarkista, vuotavatko puhdistusaineen imuletku ja suodatin, poista tukkeumat ja puhdista. Avaa puhdistusaineen annosteluventtiili tai tarkista venttiilin tiiviys / poista tukkeumat. Ota tarvittaessa yhteys huoltoon. 87

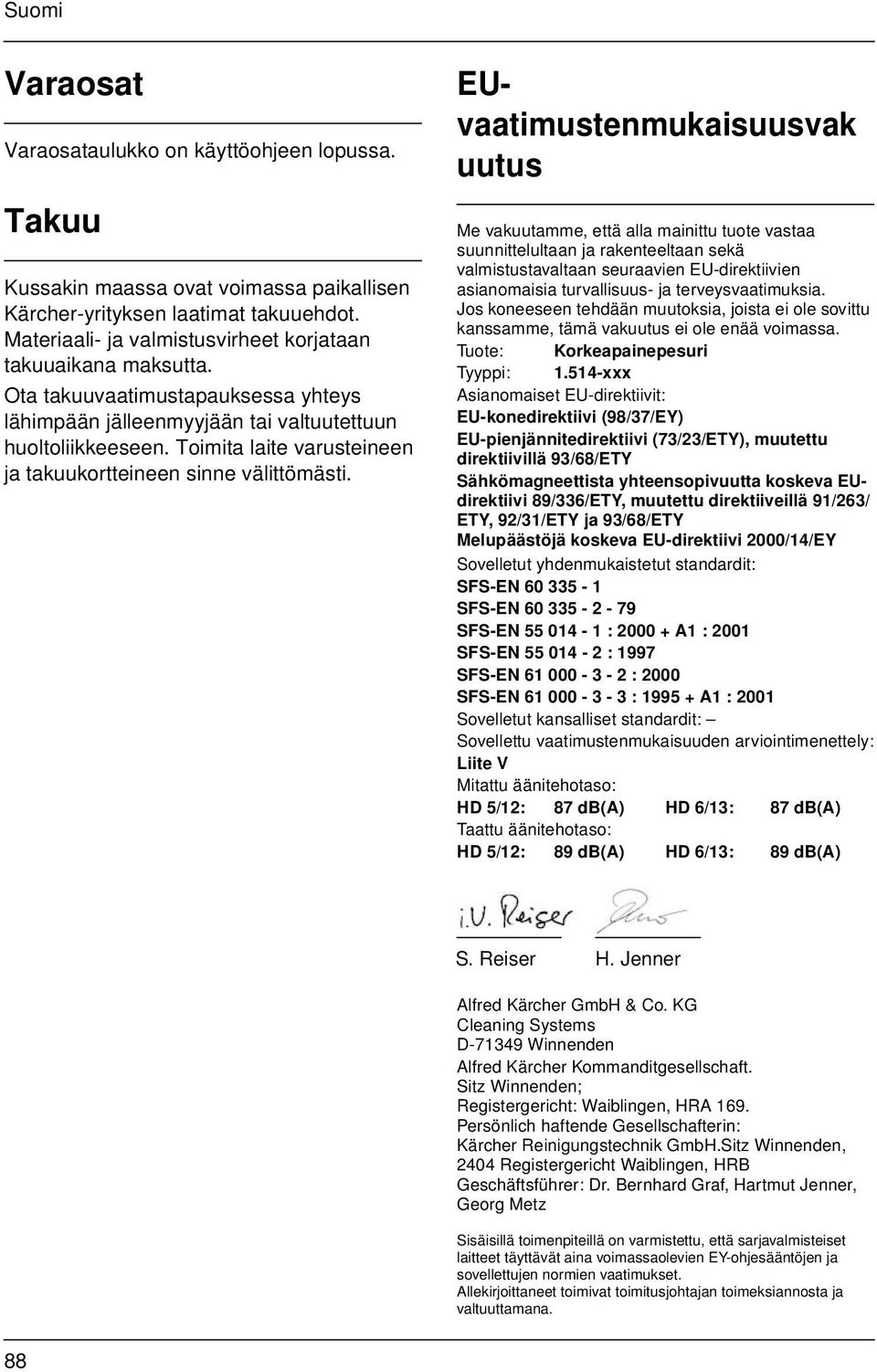

12 Varaosat Varaosataulukko on käyttöohjeen lopussa. Takuu Kussakin maassa ovat voimassa paikallisen Kärcher-yrityksen laatimat takuuehdot. Materiaali- ja valmistusvirheet korjataan takuuaikana maksutta. Ota takuuvaatimustapauksessa yhteys lähimpään jälleenmyyjään tai valtuutettuun huoltoliikkeeseen. Toimita laite varusteineen ja takuukortteineen sinne välittömästi. EUvaatimustenmukaisuusvak uutus Me vakuutamme, että alla mainittu tuote vastaa suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan seuraavien EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos koneeseen tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa. Tuote: Korkeapainepesuri Tyyppi: xxx Asianomaiset EU-direktiivit: EU-konedirektiivi (98/37/EY) EU-pienjännitedirektiivi (73/23/ETY), muutettu direktiivillä 93/68/ETY Sähkömagneettista yhteensopivuutta koskeva EUdirektiivi 89/336/ETY, muutettu direktiiveillä 91/263/ ETY, 92/31/ETY ja 93/68/ETY Melupäästöjä koskeva EU-direktiivi 2000/14/EY Sovelletut yhdenmukaistetut standardit: SFS-EN SFS-EN SFS-EN : A1 : 2001 SFS-EN : 1997 SFS-EN : 2000 SFS-EN : A1 : 2001 Sovelletut kansalliset standardit: Sovellettu vaatimustenmukaisuuden arviointimenettely: Liite V Mitattu äänitehotaso: HD 5/12: 87 db(a) HD 6/13: 87 db(a) Taattu äänitehotaso: HD 5/12: 89 db(a) HD 6/13: 89 db(a) S. Reiser H. Jenner Alfred Kärcher GmbH & Co. KG Cleaning Systems D Winnenden Alfred Kärcher Kommanditgesellschaft. Sitz Winnenden; Registergericht: Waiblingen, HRA 169. Persönlich haftende Gesellschafterin: Kärcher Reinigungstechnik GmbH.Sitz Winnenden, 2404 Registergericht Waiblingen, HRB Geschäftsführer: Dr. Bernhard Graf, Hartmut Jenner, Georg Metz Sisäisillä toimenpiteillä on varmistettu, että sarjavalmisteiset laitteet täyttävät aina voimassaolevien EY-ohjesääntöjen ja sovellettujen normien vaatimukset. Allekirjoittaneet toimivat toimitusjohtajan toimeksiannosta ja valtuuttamana. 88

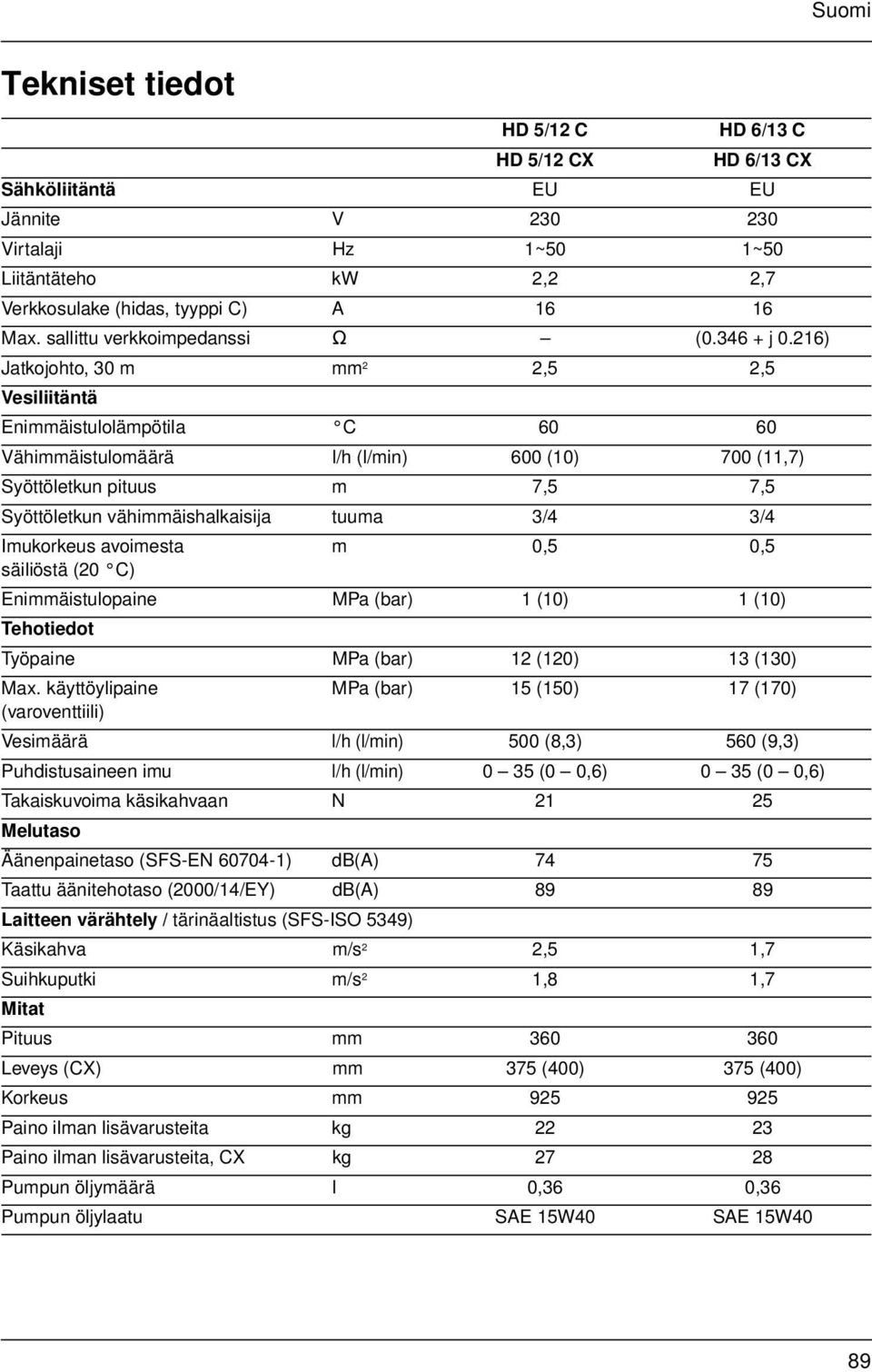

13 Tekniset tiedot HD 5/12 C HD 6/13 C HD 5/12 CX HD 6/13 CX Sähköliitäntä EU EU Jännite V Virtalaji Hz 1~50 1~50 Liitäntäteho kw 2,2 2,7 Verkkosulake (hidas, tyyppi C) A Max. sallittu verkkoimpedanssi Ù ( j 0.216) Jatkojohto, 30 m mm 2 2,5 2,5 Vesiliitäntä Enimmäistulolämpötila C Vähimmäistulomäärä l/h (l/min) 600 (10) 700 (11,7) Syöttöletkun pituus m 7,5 7,5 Syöttöletkun vähimmäishalkaisija tuuma 3/4 3/4 Imukorkeus avoimesta m 0,5 0,5 säiliöstä (20 C) Enimmäistulopaine MPa (bar) 1 (10) 1 (10) Tehotiedot Työpaine MPa (bar) 12 (120) 13 (130) Max. käyttöylipaine MPa (bar) 15 (150) 17 (170) (varoventtiili) Vesimäärä l/h (l/min) 500 (8,3) 560 (9,3) Puhdistusaineen imu l/h (l/min) 0 35 (0 0,6) 0 35 (0 0,6) Takaiskuvoima käsikahvaan N Melutaso Äänenpainetaso (SFS-EN ) db(a) Taattu äänitehotaso (2000/14/EY) db(a) Laitteen värähtely / tärinäaltistus (SFS-ISO 5349) Käsikahva m/s 2 2,5 1,7 Suihkuputki m/s 2 1,8 1,7 Mitat Pituus mm Leveys (CX) mm 375 (400) 375 (400) Korkeus mm Paino ilman lisävarusteita kg Paino ilman lisävarusteita, CX kg Pumpun öljymäärä l 0,36 0,36 Pumpun öljylaatu SAE 15W40 SAE 15W40 89
