Katkaisu- ja kuorintatyökalut 0,02-16 mm². Embla S-nro

Transkriptio

1 Katkaisu- ja kuorintatyökalut 0,02-16 mm² EMBLA Embla S-nro Kuorinta- ja katkaisutyökalut. kuorintakapasiteetti: - standardikassetti PVC suorilla terillä 0,02-10 mm², S-nro vaihtokasetti V-terillä: kovemmat eristeet 0,1-4 mm², S-nro vaihtokasetti kuorintaterillä poikkipinnoille 4-16 mm² leikkuukapasiteetti: - monisäikeinen johdin 10 mm² - kiinteä johdin 1,5 mm² paino 136 g (suora kasetti) mitat: 191 x 123 x 20 mm monipuolisuus: Kuorintakasettien vaihtaminen on helppoa, mikä mahdollistaa useimpien nykyaikaisten eristemateriaalien kuorinnan. Työalue on laajin tässä työkalutyypissä. tarkkuus: Hienosäädön avulla voidaan kuoria myös ohuita eristeitä johtimia vaurioittamatta. Kun kuorinta on valmis, kuorintaterät avataan ja pidetään avoinna niin, että kaapeli voidaan irrottaa työkalusta ilman vaurioita. ergonomia: Erikoismuotoilu, pehmeä kumiosa kahvassa, pieni kitka, optimoitu kahvan leveys, kulmapää ja pieni paino takaavat mukavan työn pienellä kuormalla. pitkä käyttö: Kuorintakasetit ja leikkuuterät voidaan vaihtaa, joka pidentää työkalun käyttöikää. luotettava: Testattu yli käyttökerralla. Valmistettu uudesta kestomuovista, jonka vahvuus on kaksinkertainen tavalliseen PA6:een (nailoniin) verrattuna. :2 Certificate FM20987

2 Työkalu kaapelin kuorintaan Ø 2,5-40 mm Kaapelin kuorintaan Ø 4,5-40* mm TOR Tor S-nro Kaapelin kuorintatyökalu. kaksi vaihdettavaa koukkua eri kaapelihalkaisijoille lukitut tilat poikittais-, pitkittäis- ja spiraalikuorinnalle kuorinta: kaapelin halkaisijat 4,5-40 mm, eristyspaksuudet 4,5 mm asti mitat: 150 x 42 x 31 pienellä koukulla, 167 x 52 x 31 suurella koukulla paino 6 g varaterä, S-nro Kolme kuorintatoimintoa. Kaapelin kuorinta Ø 2,5 - * mm ODEN Oden S-nro Vaipan kuorintatyökalu signaali-, puhelin-, audio-, instrumentti- ja datakaapelille jne. tarkka säätö saavutetaan yhdeksänasentoisella vääntökytkimellä kuorinta: kaapelit Ø 2,5-mm, jopa 1,0 mm paksut vaipat joustava: kuorii vaipan useimmista monisäie- ja optisista kaapeleista Ø mm asti mitat: 91 x 40 x 19 mm paino 28 g varaterä, S-nro Certificate FM20987 :3

3 Työkalu johtimien 0,5-6 mm² kuorintaan ja katkaisuun Ø 20 mm asti Johtimien 0,5-6 mm² katkaisuun ja eristeen kuorintaan SCT001 SCT001 Kuorinta- ja katkaisutyökalut. materiaali: korkealaatuinen teräs katkaisee 0,5-6 mm² (20-10 AWG) kuorii 0,5-6 mm² (20-10 AWG) paino 0,10 kg pituus 140 mm leveys 65 mm kevyt ja joustava lukittava asetus Kaapelin katkaisuun Ø 20 mm asti CT10 CT10 katkaisee Cu- ja Al-kaapelia n. Ø 10 mm asti paino 0,17 kg, pituus 165 mm pieni ja helposti käsiteltävä karkaistut kovametalliterät tasainen leikkuupinta CT20 CT20 S-nro katkaisee Cu- ja Al-kaapelia n. Ø 20 mm asti paino 0,44 kg, pituus 240 mm pieni ja helposti käsiteltävä karkaistut kovametalliterät tasainen leikkuupinta :4 Certificate FM20987

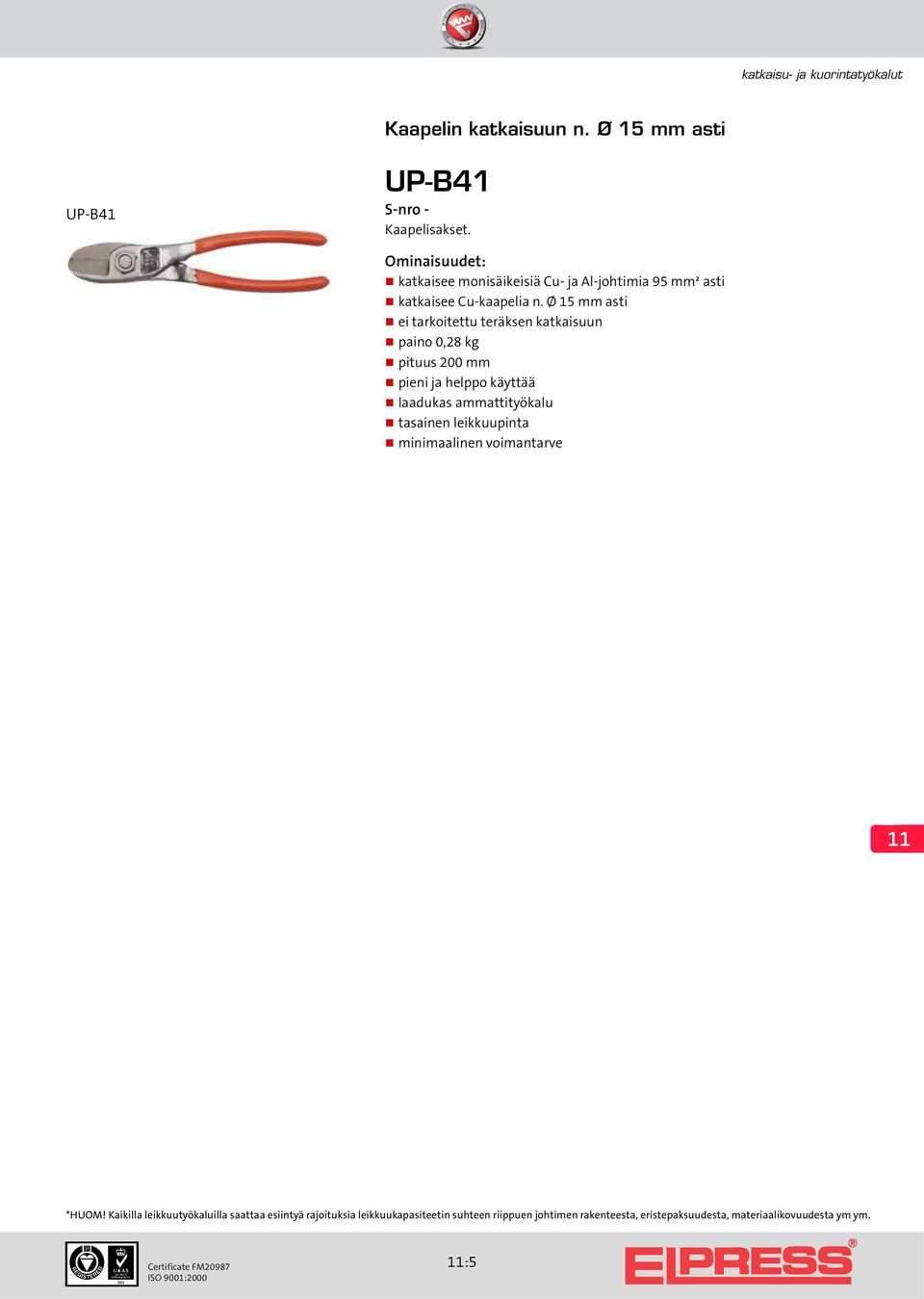

4 Kaapelin katkaisuun n. Ø 15 mm asti UP-B41 UP-B41 katkaisee monisäikeisiä Cu- ja Al-johtimia 95 mm² asti katkaisee Cu-kaapelia n. Ø 15 mm asti ei tarkoitettu teräksen katkaisuun paino 0,28 kg pituus 200 mm pieni ja helppo käyttää laadukas ammattityökalu tasainen leikkuupinta minimaalinen voimantarve Certificate FM20987 :5

5 Työkalu kaapelin katkaisuun Ø 80 mm asti Ei teräslangalle tai teräksellä vahvistetulle kaapelille. Kaapelin katkaisuun Ø 34* mm asti HKS34 HKS34 S-nro katkaisee normaalin tyypin Cu- ja Al-kaapeleita aina Ø 34 mm asti katkaisee seostettuja ilmajohtoja ja BLX:iä aina 241 mm² asti (ei FeAl) paino 0,92 kg pituus 250 mm Kaapelin katkaisuun Ø 62* mm asti HKS62 HKS62 S-nro katkaisee normaalin tyypin Cu- ja Al-kaapeleita aina Ø 62 mm asti katkaisee seostettuja ilmajohtoja ja BLX:iä aina 241 mm² asti (ei FeAl) paino 1,9 kg pituus 340 mm HKS80 Kaapelin katkaisuun Ø 80* mm asti HKS80 katkaisee normaalin tyypin Cu- ja Al-kaapeleita aina Ø 80 mm asti (HUOM! katso alta) paino 3,0 kg pituus 600 mm :6 Certificate FM20987

6 Kaapelin katkaisuun Ø 35* mm asti HKS35F HKS35F* S-nro saksileikkurit katkaisee normaalin tyypin Cu- ja Al-kaapeleita aina Ø 35 mm asti paino 1,4 kg pituus 330 mm Kaapelin katkaisuun Ø 60* mm asti HKS60F HKS60F* saksileikkurit katkaisee normaalin tyypin Cu- ja Al-kaapeleita aina maks. Ø 60 mm asti paino 3,0 kg pituus 485 mm Certificate FM20987 :7

7 Työkalu V1400-järjestelmään kaapelin katkaisuun Ø 85 mm asti Kaapelin katkaisu Ø 30* mm asti BKL30 BKL30 S-nro Elpressin katkaisuleuat, joita käytetään yhdessä puristuspään V1400 ja haarukan V1431 kanssa. (Katso myös sivu 10:25) katkaisee muita kaapelityyppejä mutta ei terässäievahvistettuja Ø 30 mm paino 0,90 kg KL1485 Kaapelin katkaisu Ø 85* mm asti KL1485 S-nro Elpressin kaapelisakset, joita käytetään yhdessä puristuspään V1400 kanssa. (Katso myös sivu 10:25). katkaisee 4 x 150 mm² Cu-kaapelia ja Ø 85 mm Al-kaapelia sekä paperi- ja muovieristettyä kaapelia, kaapelin materiaali ja rakenne voi kuitenkin asettaa rajoituksia katkaisee myös normaalia teräsnauha- mutta ei terässäievahvistettua kaapelia paino 7,9 kg pituus 275 mm korkeus 260 mm toimitetaan vanerilaatikossa, paino 3,5 kg PEX-kaapelin hohtosuojan kuorintaan Ø mm FBS1722 FBS1722 S-nro Työkalulla kuoritaan hohtosuoja PEX-kaapeleista. FBS1722 sisältää kuorintatyökalun, 100 g silikonitahnaa sekä käyttöohjeet muovilaatikossa eristeen kuorinta voidan tehdä Ø 10 aina Ø 50 mm asti, mikä vastaa jopa 800 mm² jännitteellä 12 kv, 630 mm² jännitteellä 24 kv ja 500 mm² jännitteellä 36 kv leikkuusyvyys valitaan säätimellä väliltä 0 ja 1,2 mm, säätötarkkuus 0,1 mm kuorinta voidaan tehdä 25 mm:iin asti reunasta ja PEX-pinnasta tulee koko matkalla hyvin tasainen terä on karkaistu, min. HRC 55, erikoishiottu ja hyvin helppo vaihtaa. :8 Certificate FM20987

8 Hydrauliset kaapelisakset Katso alla oleva taulukko. HKL40/KL40, HKL55/KL55, HKL85/KL85, KL105 Kaapelisaksien sarja, joka kattaa lähes kaikki voimakaapelien ja -johtojen leikkaustarpeet. Saksipäitä käytetään Elpress-pumpuilla, P4000 tai PS700 (230 VAC/24 DVC). Hydrauliset käsikaapelisakset HKL HKL HKL mitat, mm 645x85x x55x x72x190 paino, kg 5,9 3,7 7,6 Hydrauliset kaapelisaksien päät S-nro KL KL KL KL105 mitat, mm 285x85x x55x0 385x75x x590x275 paino, kg 4,3 3,0 6,2 13 Maksimi saksien Ø 40 Ø 55 Ø 85 Ø 105 avautuma Suurin leikkuuvoima, kn Suurin leikkuukapasiteetti, esim. kuparikaapeli Ø (500) mm² 630 mm² <Ø 105* hehkutettu yksisäkieinen johdin Ø 20 tanko Ø 30 Alumiinikaapeli Ø 40 3x mm² 3x mm² <Ø 105* 630 (800 mm²) hehkutettu yksisäikeinen johdin Ø 25 FeAl-johto Ø 40 tanko noin Ø 40 Puhelinkaapelil Ø 55 Ø 105 Teräsjohto (<180 dan/mm²) Ø Terästanko Ø 18 * riippuen kaapelin rakenteesta Älä leikkaa terässäievahvistettua kaapelia. Certificate FM20987 :9
