Käyttöohje. Kirurgia. Käsikappaleet, jossa pienois-led ja generaattori S-9 L G, S-11 L G. Käsikappaleet ilman valoa S-9, S-10, S-11, S-12, S-15

Transkriptio

1 Käyttöohje Kirurgia Käsikappaleet, jossa pienois-led ja generaattori S-9 L G, S-11 L G Käsikappaleet ilman valoa S-9, S-10, S-11, S-12, S-15

2 Sisällys Symbolit käyttöohjeessa (4), käsikappaleessa / pakkauksessa (5) 1. Johdanto Turvallisuusohjeita Yleistietoja (9 10), Käsikappale, jossa pienois-led ja generaattori (11 13) 3. Tuotteen kuvaus Suora käsikappale S-11 L G, S-11, S-15 (14) Kulmallinen käsikappale S-9 L G, S-9, S-10, S-12 (15) 4. Käyttöönotto Kiinnitys/Irrotus (16 17), Pyörivät instrumentit (18 19), Koekäyttö (20) 2

3 5. Hygienia ja välinehuolto Yleistietoja (21 22), Esidesinfiointi (23), Purkaminen (24 27), Manuaalinen puhdistus (28 31), Manuaalinen desinfiointi (32), Koneellinen puhdistus/desinfiointi/voitelu (33 34), Kokoaminen (35 38), Voitelu (39 40), Sterilointi ja säilytys (41 42) 6. W&H-lisätarvikkeet ja -varaosat Tekniset tiedot Kierrätys ja hävittäminen Takuuehdot...49 Valtuutetut W&H-huoltopisteet

4 Symbolit käyttöohjeessa VAROITUS! (loukkaantumisvaara) HUOMIO! (vaurioitumisvaara) Yleisiä ohjeita; ei vaaraa henkilöille tai esineille Ei saa hävittää sekajätteen joukossa Huomautus! Yhdysvaltain lakien mukaan tämän laitteen myynti on sallittua vain hammaslääkäreille, lääkäreille tai muille terveydenhuollon työntekijöille tai tällaisten määräyksestä osavaltion hyväksynnällä, jonka mukaan henkilö osaa käyttää tällaista laitetta tai antaa sen käytettäväksi henkilölle, joka osaa käyttää sitä. 4

5 Symbolit käsikappaleessa / pakkauksessa CE 0297 valmistajalta Lämpödesinfioitavissa Tuotenumero Sarjanumero Data Matrix Code (matriisikoodi) tuotetunnistukseen esim. hygienia-/ välinehuoltoprosessissa Steriloitavissa mainittuun lämpötilaan saakka Valmistuspäivämäärä UL-merkintä Kanadassa ja Yhdysvalloissa hyväksytyille komponenteille 5

6 1. Johdanto W&H:n laatupolitiikassa kiinnitämme erityisen huomion asiakkaitten tyytyväisyyteen. Tämä W&H:n tuote on kehitetty, valmistettu ja tarkastettu voimassa olevien laillisten säädösten ja määräysten mukaisesti. Oman ja potilaiden turvallisuuden tähden Lue käyttöohje ennen ensikäyttöä. Käyttöoppaan tarkoitus on esitellä tuotteen käyttöominaisuudet sekä opastaa tuotteen taloudelliseen ja turvalliseen käsittelyyn ja varmistaa häiriötön käyttö. Käyttötarkoitus Kovakudoksen kirurgiseen preparointiin. Tarkoituksen vastainen käyttö saattaa vahingoittaa käsikappaleita ja aiheuttaa siten riskejä ja vaaratilanteita potilaalle, käyttäjälle tai muille henkilöille. 6

7 Käyttäjän pätevyys Käsikappale on tarkoitettu ainoastaan lääketieteellisesti, ammatillisesti ja käytännöllisesti koulutetun henkilöstön käyttöön. Olemme kehittäneet ja suunnitelleet käsikappaleen erityisesti lääkärien tarpeita ja taitoja silmällä pitäen. EU-direktiivin mukainen valmistus Tämä käsikappale on lääketieteellinen tuote EU-direktiivin 93/42/ETY mukaan. Valmistajan vastuu Valmistaja voi pitää itseään vastuullisena käsikappaleen turvallisuuden, luotettavuuden ja toiminnan vaikutuksista vain, jos seuraavia ohjeita noudatetaan: > Käsikappaletta on käytettävä tämän käyttöohjeen mukaisesti. > Käsikappaleessa ei ole mitään käyttäjän itsensä korjattavissa olevia osia. Ainoastaan valtuutetut W&Hhuoltopisteet (ks. s. 51) saavat suorittaa muutos- ja korjaustöitä. 7

8 Asiantunteva käyttö Käsikappale on tarkoitettu vain ammattikäyttöön kirurgian voimassaolevien työsuojelumääräysten ja varotoimenpiteiden sekä tämän käyttöohjeen mukaisesti. Käsikappaleen saa valmistella ja sitä saa huoltaa ainoastaan valmistajan suositusten sekä infektioita ehkäisevien menettelytapojen mukaisesti. Näin voidaan varmistaa potilaan turvallisuus sekä hyvinvointi. Epäasiallinen käyttö, esim. puutteellinen hygienia ja hoito, annettujen ohjeiden huomiotta jättäminen, tai sellaisten lisätarvikkeiden ja varaosien käyttö, jotka eivät ole W&H:n hyväksymiä, vapauttaa meidät kaikista takuuvelvoitteista tai muista vaatimuksista. Huolto Jos käyttöhäiriöitä ilmenee, käänny välittömästi valtuutetun W&H-huoltopisteen puoleen (ks. s. 51). Ainoastaan valtuutetut W&H-huoltopisteet saavat suorittaa korjaus- ja huoltotöitä. 8

9 2. Turvallisuusohjeita Yleistietoja > Käsikappaletta saa käyttää vain laitteilla, jotka ovat lääketieteellisten tuotteiden direktiivien mukaisia. > Huolehdi kunnollisista käyttöolosuhteista ja toimivasta jäähdytysnestevirrasta. > Pidä aina riittävä määrä soveltuvaa jäähdytysainetta valmiina ja huolehdi asianmukaisesta imulaitteesta. > Jäähdytysaineen syötön puuttuessa käsikappale on välittömästi poistettava käytöstä. > Tarkasta ennen jokaista käyttöä, ettei käsikappale ole vioittunut eikä siinä ole irtoavia osia. > Älä käytä vaurioitunutta käsikappaletta. > Asenna käsikappale vasta kun moottori on pysähtynyt. > Älä koskaan käytä käsikappaleen lukitussalpaa käytön tai pysähtymisen aikana. > Älä koskaan tartu pyörivään tai juuri pyörimästä lakkaavaan instrumenttiin. > Suorita ennen jokaista käsittelyä koekäyttö. > Vältä käsittelykohdan ylikuumenemista. > Älä kosketa pehmytkudosta käsikappaleen kärkiosalla (palovammojen vaara)! 9

10 Ensikäyttöä edeltävä hygienia ja välinehuolto Käsikappale on tehtaalta tullessaan puhdas ja saumatussa PE-muovikelmussa. > Voitele käsikappale. > Steriloi kulmakappaleet, suuttimen puhdistustyökalu ja jäähdytysnesteputki. > Voitelu Sivu 33, 39 > Sterilointi Sivu 41 10

11 2. Turvallisuusohjeita Käsikappale, jossa pienois-led ja generaattori > Vältä LED:in ja pehmytkudoksen välistä kosketusta (palovammojen vaara LED:in kuumenemisen vuoksi). > Käsikappaletta ei saa käyttää valosondina. > Älä katso suoraan LED-valoon. Vaara-alueet M ja G IEC / ANSI/AAMI ES standardin mukaan käsikappale ei sovellu käytettäväksi räjähdysalttiissa ympäristössä tai ympäristössä, jossa nukutusainetta on sekoittunut happeen tai ilokaasuun. Käsikappale ei sovellu käytettäväksi happirikastetuissa tiloissa. 11

12 Alue M, jota kutsutaan myös nimellä»lääkinnällinen ympäristö«, käsittää sen osan tiloista, joissa saattaa anestesiaan käytettyjen aineitten tai lääkinnällisten ihonpuhdistus- tai desinfiointiaineiden käytön kuitenkin vain pieninä määrinä ja lyhytaikaisesti vuoksi esiintyä räjähdysalttiita kaasuseoksia. Alue M käsittää pyramidikartion muotoisen osan sellaisen operointipöydän alapuolella, joka kallistuu 30 ulospäin. Alue G, jota kutsutaan myös nimellä»suljettu lääkinnällinen kaasujärjestelmä«, käsittää tilat, jotka eivät välttämättä ole joka puolelta suljettuja ja joissa muodostuu, jonne johdetaan tai joissa käytetään jatkuvasti tai aika ajoin räjähdysalttiita seoksia pieninä määrinä. 12

13 Sähkömagneettisten kenttien aiheuttamat riskit Sähköiset, magneettiset ja sähkömagneettiset kentät saattavat vaikuttaa implantoituihin järjestelmiin, kuten sydämentahdistimien ja rytmihäiriötahdistimien toimivuuteen (ICD). > Kysy asiakkaalta ja käyttäjältä ennen tuotteen käyttöä, onko heillä implantoituja laitteita, ja tarkista käyttö. > Laadi riski-hyöty-arvio. > Älä tuo tuotetta implantoitujen järjestelmien lähelle. > Suorita soveltuvat varotoimenpiteet hätätilanteiden varalta ja reagoi välittömästi terveyttä koskeviin muutoksiin. > Tietyt oireet, kuten nopeampi sydämen syke, epätasainen pulssi ja huimaus saattavat olla merkkejä ongelmista sydämentahdistimen tai ICD:n kanssa. 13

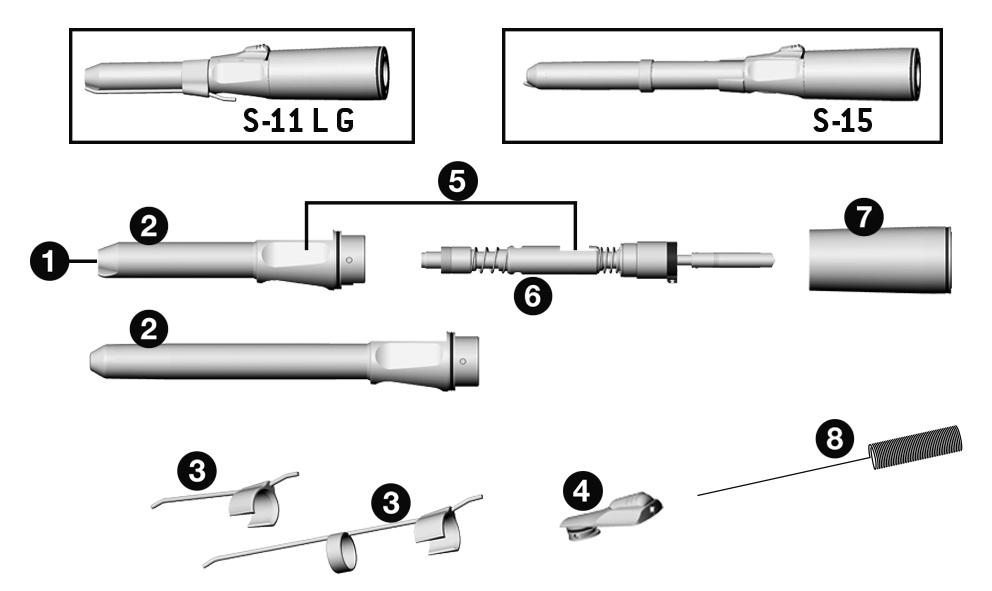

14 3. Tuotteen kuvaus Suora käsikappale S-11 L G, S-11, S-15 LED (vain S-11 L G) Käsikappaleen kärkiosa* Jäähdytysnesteputki (säädettävä) Lukitussalpa Terän lukitussjärjestelmä Akseli Hylsy* Pitkä suuttimen puhdistustyökalu 14 * Symbolit osissa ja Hylsy auki Kiertosuunta Hylsy lukittu

15 3. Tuotteen kuvaus Kulmallinen käsikappale S-9 L G, S-9, S-10, S-12 alle zutreffenden LED (vain S-9 L G) Käsikappaleen kärkiosa* Jäähdytysnesteputki (säädettävä) Lukitussalpa Terän lukitussjärjestelmä Akseli Polviosa* Tarttuja-akseli Hylsy* Pitkä suuttimen puhdistustyökalu * Symbolit osissa, ja Hylsy auki Kiertosuunta Hylsy lukittu 15

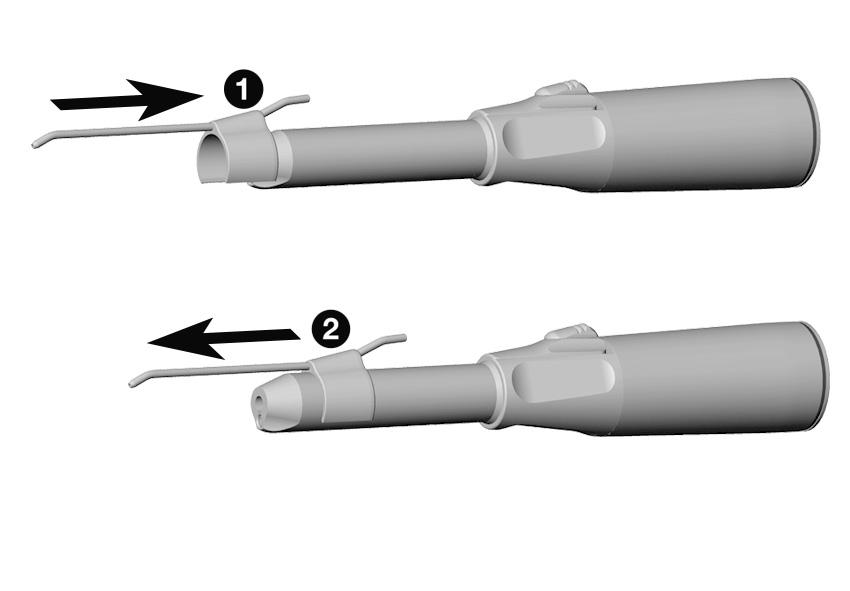

16 4. Käyttöönotto Kiinnitys/Irrotus Jäähdytysnesteputki Työnnä jäähdytysnesteputki paikalleen. tai Vedä jäähdytysnesteputki pois. 16

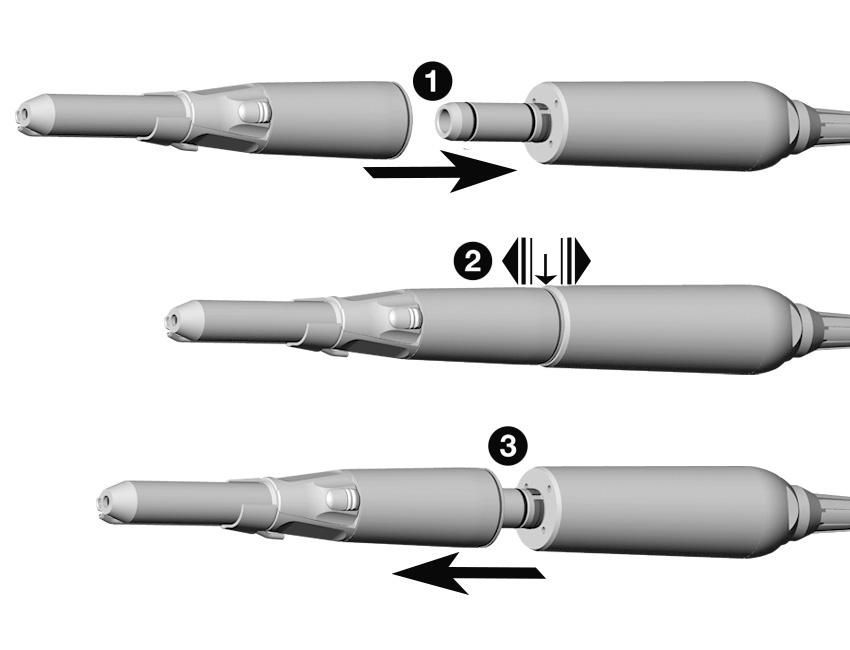

17 Käsikappale Älä kiinnitä tai irrota käsikappaletta, kun moottori käy! Kiinnitä käsikappale moottoriin. Jos moottorin ja käsikappaleen välillä on kiertolukitus: katso tarkemmat tiedot käyttölaitteen käyttöohjeesta. Tarkasta, että kiinnitys pitää. tai Irrota käsikappale vetämällä akselin suuntaan tai painamalla lukitusnappia. 17

18 Pyörivät instrumentit > Käytä vain täysin moitteettomia pyöriviä instrumentteja ja tarkkaile pyörivän instrumentin kiertosuuntaa. Noudata valmistajan antamia tietoja. > Kiinnitä pyörivä instrumentti vain, kun käsikappale ei käy. > Älä koskaan tartu pyörivään tai juuri pyörimästä lakkaavaan instrumenttiin. > Älä koskaan käytä käsikappaleen lukitussalpaa käytön aikana. Tallöin pyörivä instrumentti irtoaa tai käsikappale kuumenee. 18

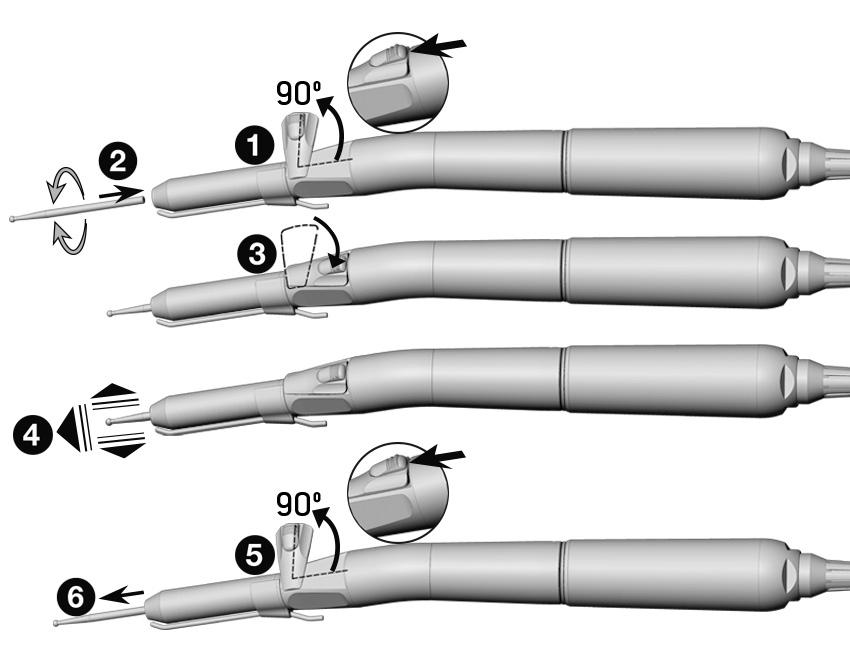

19 Pyörivän instrumentin vaihto Poista terän lukitussalvan lukitus ja käännä sitä. Työnnä pyörivä instrumentti vasteeseen saakka. Käytettäessä kiertolukitusta: Työnnä pyörivä instrumentti vasteeseen saakka ja käännä sitä, kunnes kiertolukitus aktivoituu. Käännä terän lukitussalpaa takaisin perusasentoon. Tarkista kiinnityksen pitävyys vetämällä akselin suuntaan. tai Poista terän lukitussalvan lukitus ja käännä sitä. Poista pyörivä instrumentti. 19

20 Koekäyttö Älä pidä käsikappaletta silmien korkeudella! > Kiinnitä pyörivä instrumentti. > Käynnistä käsikappale. Jos käyttöhäiriöitä ilmenee (esim. tärinää, epätavallista melua, kuumenemista, jäähdytysnesteen virtaushäiriöitä tai vuotoa) tai LED:in väri vaihtuu, pysäytä käsikappale heti ja käänny valtuutetun W&H-huoltopisteen puoleen (ks. s. 51). 20

21 5. Hygienia ja välinehuolto > Noudata paikallisia ja kansallisia direktiivejä, normeja ja määräyksiä puhdistuksessa, desinfioinnissa ja steriloinnissa. > Käsikappale voidaan käsitellä manuaalisesti tai koneellisesti. > Käytä suojavaatteita. > Irrota käsikappale moottorista. > Irrota pyörivä instrumentti. > Puhdista ja desinfioi purettu käsikappale heti jokaisen toimenpiteen jälkeen. Näin sen sisään mahdollisesti valunut neste (veri, sylki jne.) huuhtoutuu pois ja sisäosat eivät juutu paikoilleen. 21

22 Manuaalisen puhdistuksen, desinfioinnin ja voitelun jälkeen on suoritettava sterilointi (pakattuna) vesihöyry autoklaavissa luokka B tai S (EN mukaan). Kokoa purettu käsikappale manuaalisen puhdistuksen ja desinfioinnin jälkeen. > Ilman jäähdytysnesteputkea > Tyyppi- ja sarjanumeroiden pitää täsmätä > Steriloi koottu käsikappale manuaalisen tai koneellisen puhdistuksen, desinfioinnin sekä voitelun jälkeen. > Steriloi jäähdytysnesteputki. 22

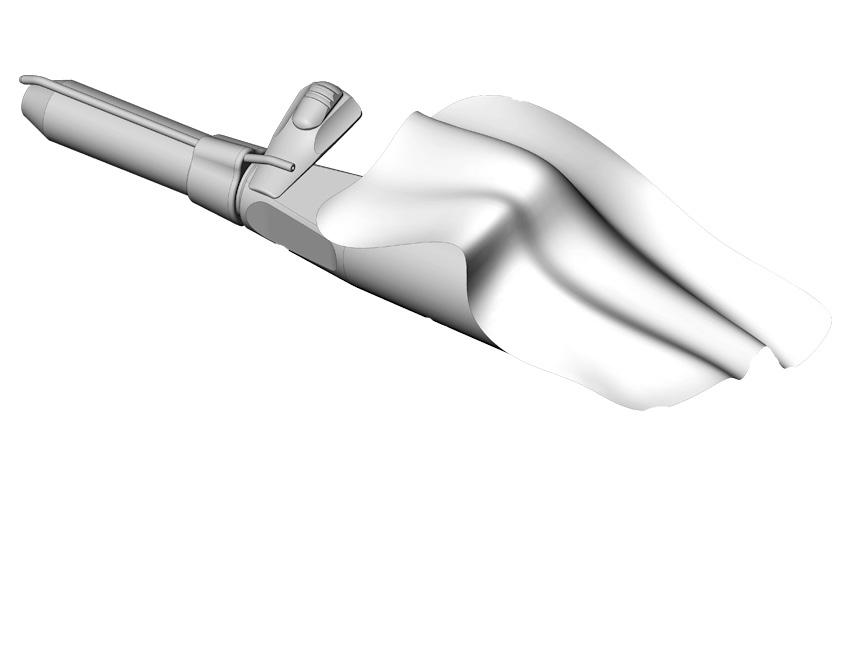

23 Esidesinfiointi > Esipuhdistus desinfiointipyyhkeellä, jos osat ovat hyvin likaisia. Käytä vain desinfiointiaineita, joilla ei ole proteiinia sitovaa vaikutusta. 23

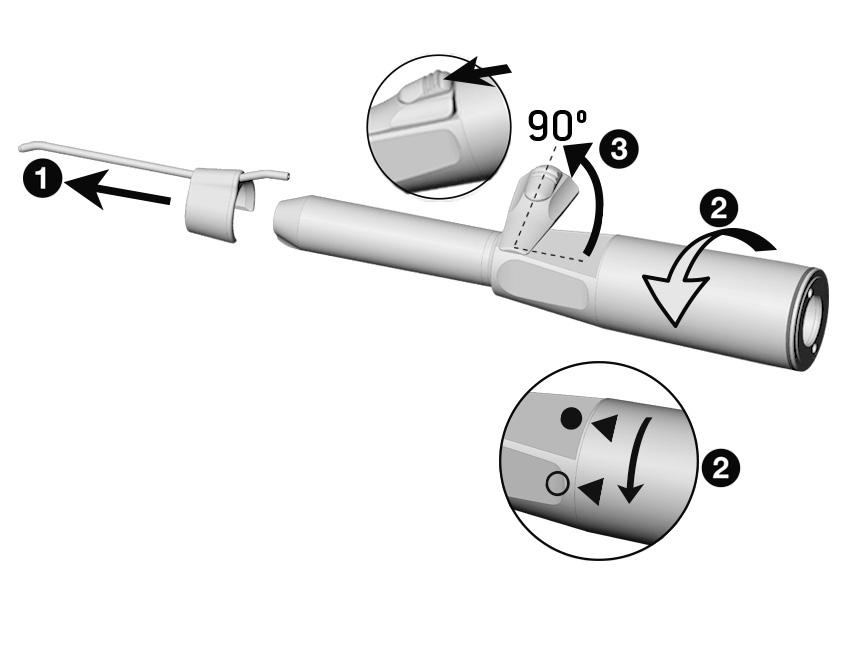

24 Suoran käsikappaleen purkaminen S-11 L G, S-11, S-15 Vedä jäähdytysnesteputki pois. Kierrä hylsy irti käsikappaleen kärkiosasta kääntämällä sitä kerran. Poista terän lukitussalvan lukitus ja käännä sitä. 24

25 Poista lukitussalpa. Poista akseli käsikappaleen kärkiosasta. 25

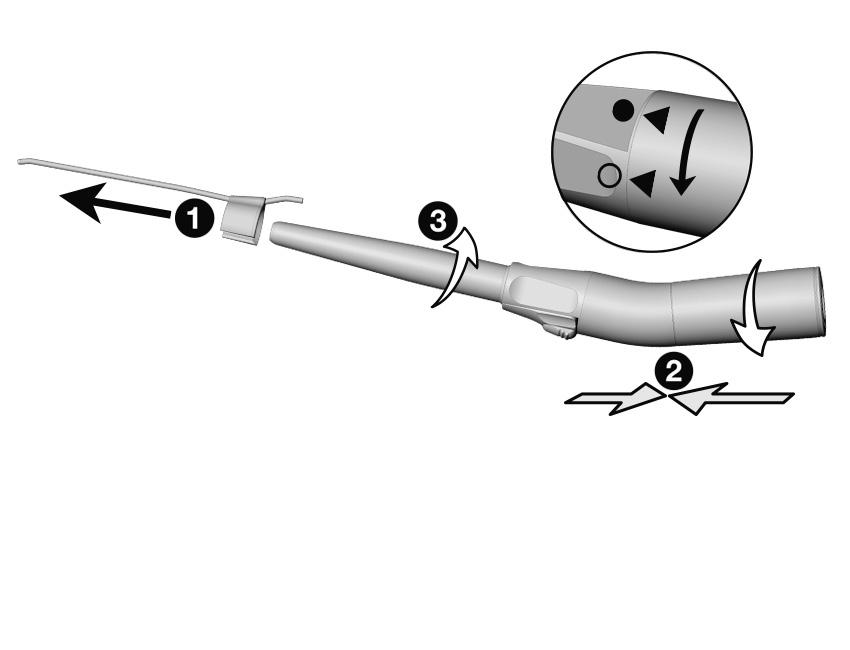

26 Kulmallisen käsikappaleen purkaminen S-9 L G, S-9, S-10, S-12 Vedä jäähdytysnesteputki pois. Paina hylsyä voimakkaasti polviosaa vastaan. Irrota hylsy irti käsikappaleen kärkiosasta kääntämällä sitä kerran. 26

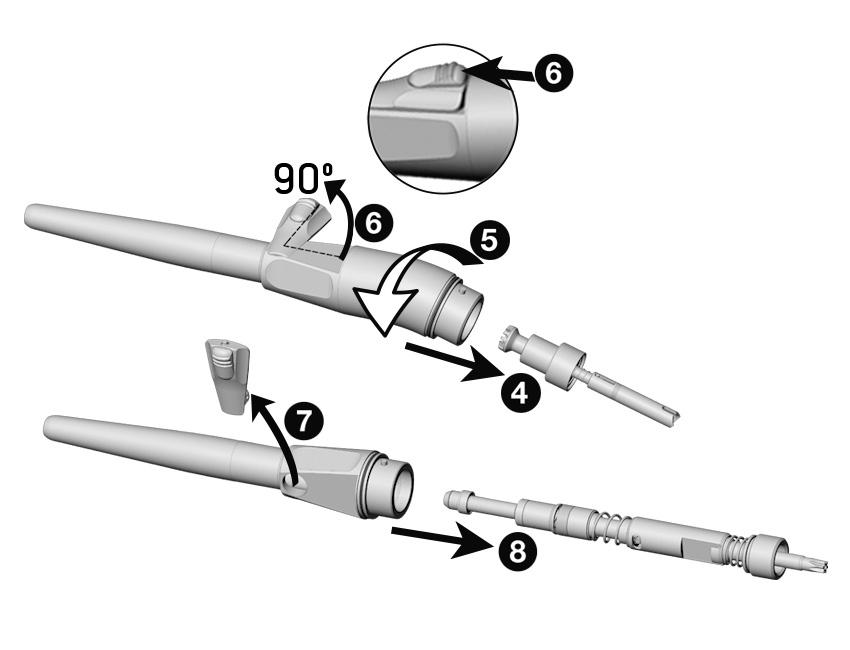

27 Poista tarttuja-akseli polviosasta. Kierrä polviosa irti käsikappaleen kärkiosasta. Poista terän lukitussalvan lukitus ja käännä sitä. Vedä akselia poispäin vasteeseen asti ja irrota lukitussalpa. Poista akseli käsikappaleen kärkiosasta. 27

28 Manuaalinen sisäinen sekä ulkoinen puhdistus Huuhtele ja puhdista harjaamalla demineralisoidulla vedellä (< 38 C). Poista mahdolliset nestejäämät (imevällä kankaalla, puhalla kuivaksi paineilmalla). Käsikappaletta ei saa upottaa desinfiointiliuokseen tai ultraäänikylpyyn! 28

29 Ulkoisten jäähdytysnesteputkien puhdistus Irrotettava jäähdytysnesteputki ja suuttimen puhdistustyökalu voidaan puhdistaa ultraäänikylvyssä. Poista likakertymät varovaisesti ulostuloaukoista käyttäen suuttimen puhdistustyökalua. Puhalla ilmaruiskulla jäähdytysnesteputkeen. Jos ulostuloaukot tai jäähdytysnesteputket ovat tukossa, käänny valtuutetun W&H-huoltopisteen puoleen (ks. s. 51). 29

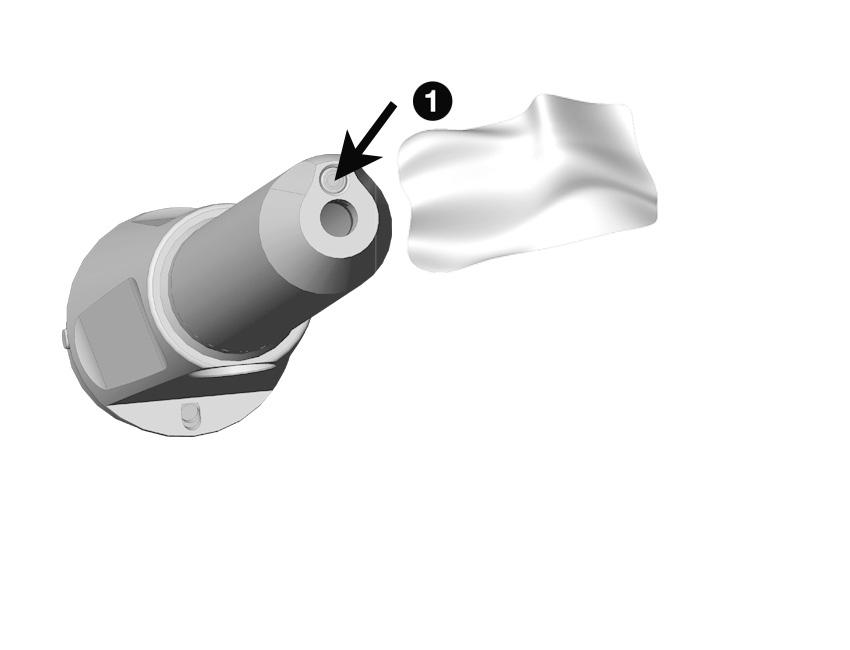

30 S-9 L G, S-11 L G Puhdista LED Vältä LED-valon naarmuuntumista! Pese LED puhdistusnesteellä ja pehmeällä liinalla. 30

31 Kuivaa LED ilmapistoolilla tai varovaisesti pehmeällä liinalla. Suorita jokaisen puhdistuksen jälkeen silmämääräinen tarkistus. Käsikappaletta, jonka LED on vahingoittunut, ei saa ottaa käyttöön. Ota yhteys valtuutettuun W&H-huoltopisteeseen (ks. s. 51). 31

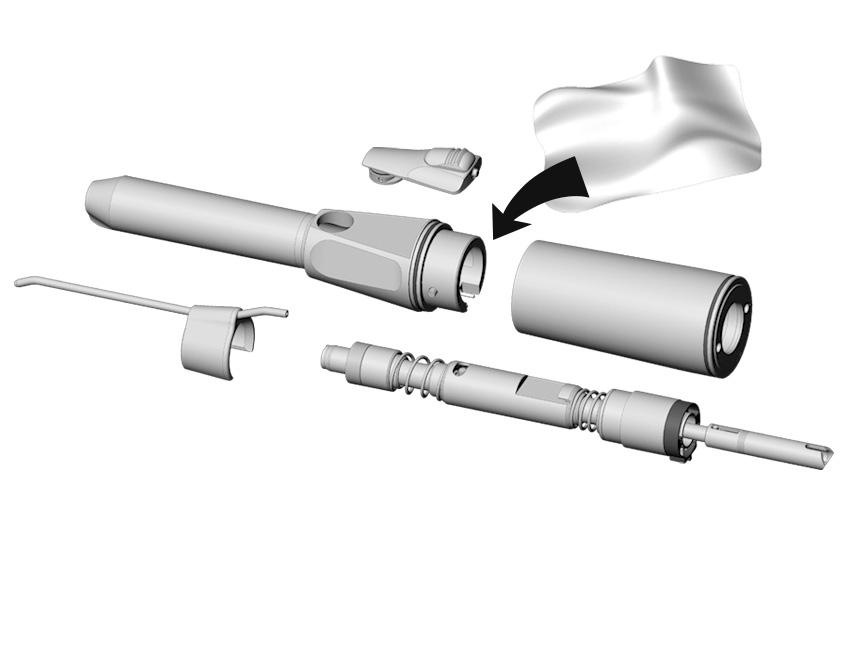

32 Manuaalinen desinfiointi W&H suosittelee pyyhintädesinfiointia. > Käytä vain kloorittomia, yleisesti tunnettujen ja tunnustettujen valmistajien sertifioimia desinfiointiaineita. > Ota huomioon valmistajan ohjeet desinfiointiaineiden käytöstä. 32

33 Koneellinen puhdistus ja voitelu W&H suosittelee koneellista puhdistusta ja voitelua W&H Assistina:lla. > Noudata Assistinan käyttöohjeen ohjeita. S-10, S-12: vain W&H Assistina 301:llä Koneellinen sisäinen sekä ulkoinen puhdistus ja desinfiointi Käsikappale voidaan puhdistaa ja desinfioida lämpödesinfektorissa. > Käytä ulkoisten jäähdytysnesteputkien valmisteluun W&H-adapterisettiä lämpödesinfektorille. > Noudata valmistajan ohjeita laitteille, puhdistus- ja huuhteluaineille. > Varmista, että käsikappale on lämpödesinfioinnin jälkeen täysin kuiva sisäisesti sekä ulkoisesti. Poista mahdolliset nestejäämät paineilmalla. > Voitele kuiva käsikappale välittömästi lämpödesinfioinnin jälkeen. 33

34 Ulkoisten jäähdytysnesteputkien koneellinen puhdistus ja desinfiointi Käytä W&H-adapterisettiä REF lämpödesinfektorille. Ruuvaa W&H-adapteri injektorikiskon adapteriin. Ruuvaa W&H-väliadapteri W&H-adapteriin. Aseta W&H-silikoniletku W&H-väliadapterin päälle. Laita ulkoinen jäähdytysnesteputki W&Hsilikoniletkuun. 34

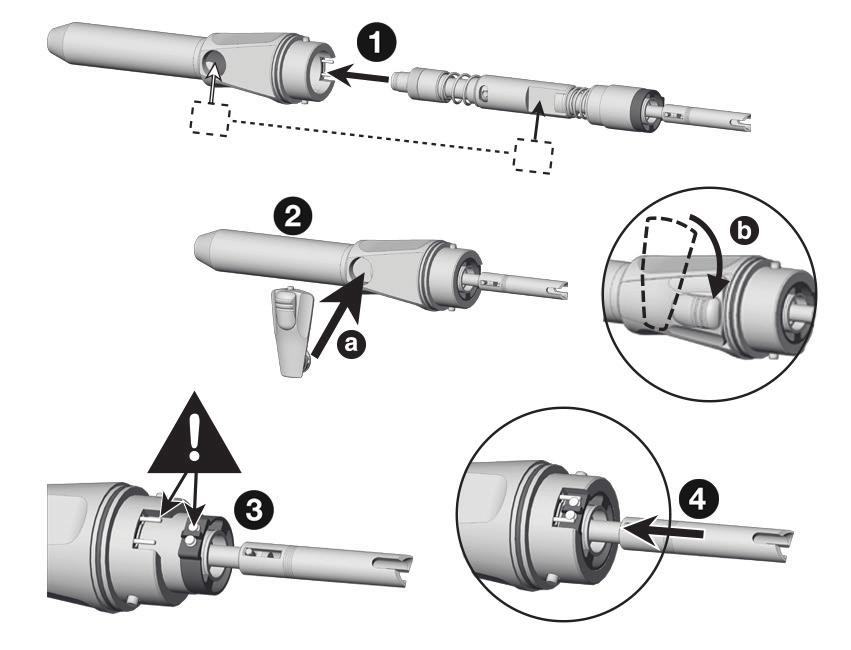

35 Suoran käsikappaleen kokoaminen S-11 L G, S-11, S-15 Huomioi lukitussalpapinnan sijoittaminen. Laita akseli käsikappaleen kärkiosaan. Laita poran lukitussalpa paikalleen (a) ja käännä se perusasentoon (b). Vain S-11 L G: Aseta kultaiset kontaktit akselista ja käsikappaleen kärkiosasta vastakkain. Paina akseli käsikappaleen kärkiosaan. 35

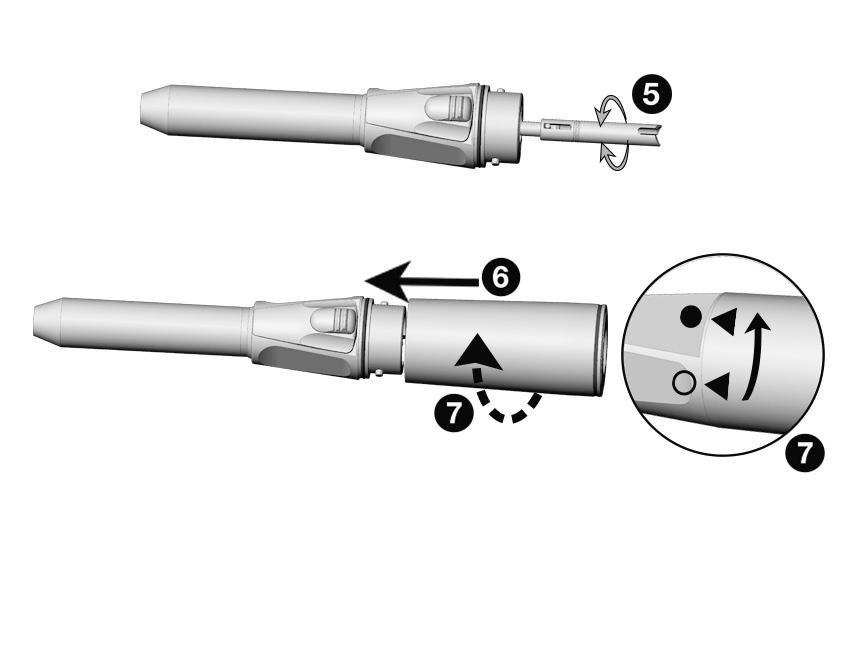

36 36 Tarkista akselin vapaa kääntyvyys. Aseta hylsy käsikappaleen kärkiosaan. Huomioi symbolit ja käännä osaa, kunnes se lukittuu paikoilleen.

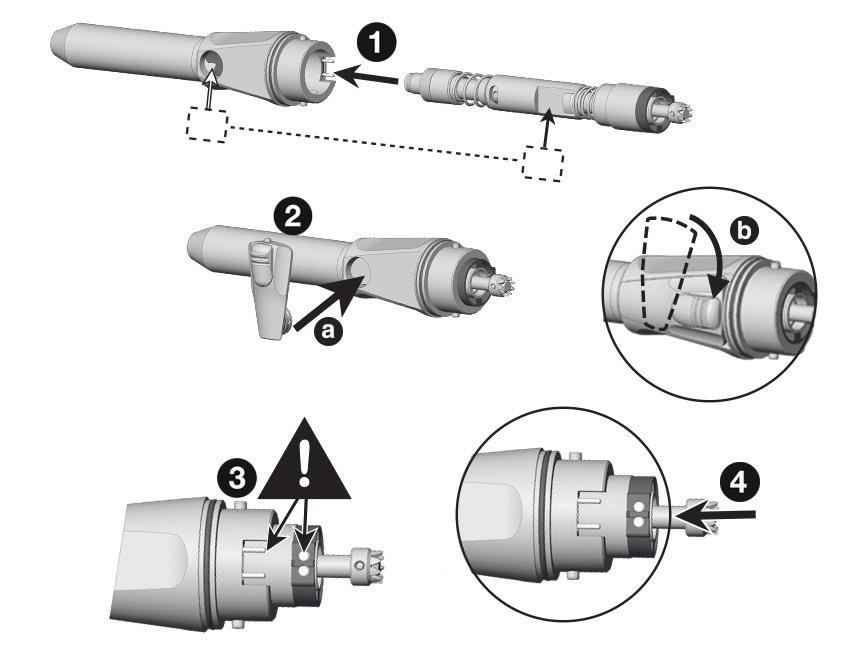

37 Kulmallisen käsikappaleen kokoaminen S-9 L G, S-9, S-10, S-12 Huomioi lukitussalpapinnan sijoittaminen. Laita akseli käsikappaleen kärkiosaan. Laita poran lukitussalpa paikalleen (a) ja käännä se perusasentoon (b). Vain S-9 L G: Aseta kultaiset kontaktit akselista ja käsikappaleen kärkiosasta vastakkain. Paina akseli käsikappaleen kärkiosaan. 37

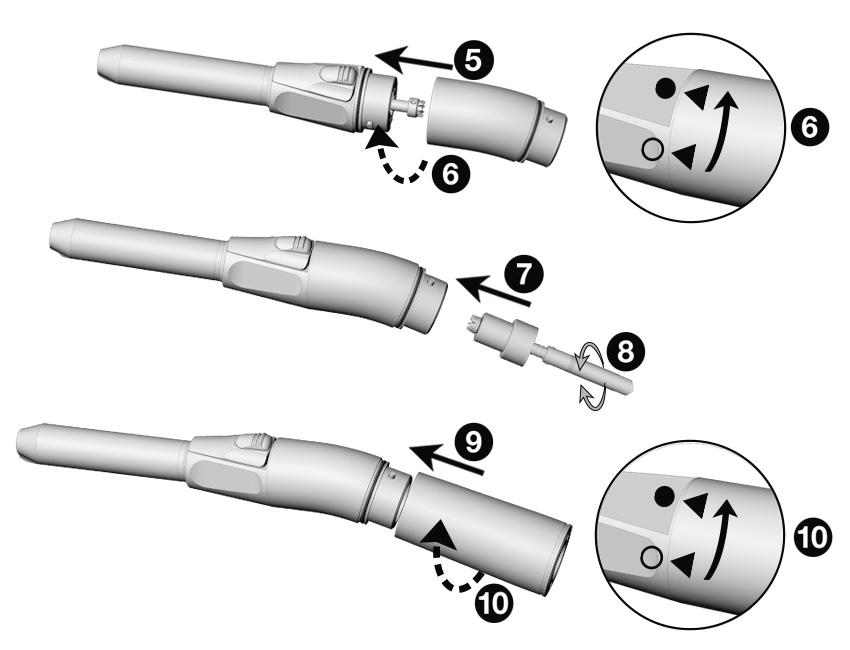

38 38 Aseta polviosa käsikappaleen kärkiosaan. Huomioi symbolit ja käännä osaa, kunnes se lukittuu paikoilleen. Aseta tarttuja-akseli polviosaan. Tarkista tarttuja-akselin vapaa kääntyvyys. Aseta hylsy polviosaan. Huomioi symbolit ja käännä osaa, kunnes se lukittuu paikoilleen.

39 Päivittäinen voitelu Suositeltavat voiteluvälit > Välttämättä aina sisäisen puhdistuksen jälkeen > Ennen jokaista sterilointia W&H Service Oil F1, MD-400:lla > Noudata sprayöljypullon ja pakkauksen ohjeita. tai W&H Assistina:lla > Noudata Assistinan käyttöohjeen ohjeita. S-10, S-12: vain W&H Assistina 301:llä 39

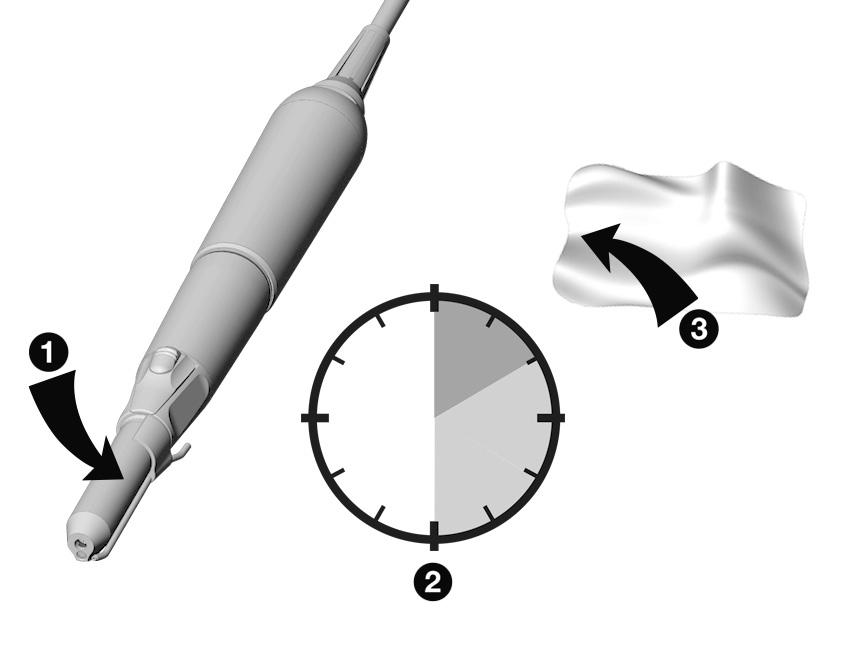

40 Koekäyttö voitelun jälkeen Suuntaa käsikappaleen kärkiosa alas. Käynnistä käsikappale 30 sekunniksi ja poista sitten ylimääräinen öljy. Käynnistä ensin käsikappale hitaimmalle pyörimisnopeudelle ja lisää nopeutta 5 10 sekunnin aikana maksimiin saakka. Toista hygiania- ja välinehuoltoprosessi kokonaan uudelleen, jos öljyssä esiintyy epäpuhtauksia. Pyyhi käsikappale harsokankaalla tai pehmeällä kankaalla. 40

41 Sterilointi ja säilytys > Vedä jäähdytysnesteputki ennen sterilointia pois käsikappaleesta. > Steriloi jäähdytysnesteputki ja käsikappale. W&H suosittelee sterilointia EN mukaisesti, luokka B. > Noudata laitteen valmistajan antamia ohjeita. > Steriloi vain puhdistettuja, desinfioituja ja voideltuja käsikappaleita. > Pakkaa käsikappaleet lisätarvikkeineen EN mukaiseen steriilituotepakkaukseen. > Varmista, että poistat vain kuivia ja steriileitä esineitä. > Säilytä steriilituote kuivassa sekä pölyltä suojatussa paikassa. ISO normissa määritetään vähintään 250 sterilointijakson kestävyys. W&H:n käsikappaleen kohdalla suosittelemme säännöllistä huoltoa sterilointikerran tai yhden vuoden jälkeen. 41

42 Hyväksytyt sterilointimenetelmät Noudata paikallisia ja kansallisia direktiivejä, normeja ja määräyksiä. > Vesihöyrysterilointi luokka B, EN direktiivin mukaisilla autoklaaveilla. Sterilointiaika vähintään 3 minuuttia 134 C:ssa tai > Vesihöyrysterilointi luokka S, EN direktiivin mukaisilla autoklaaveilla. Käsikappaleiden sterilointiin tarvitaan erillinen lupa sterilointilaitteen valmistajalta. Sterilointiaika vähintään 3 minuuttia 134 C:ssa 42

43 6. W&H-lisätarvikkeet ja -varaosat Käytä vain alkuperäisiä W&H-lisätarvikkeita ja -varaosia, jotka ovat W&H:n hyväksymiä. Hankintaliike: W&H-piste Assistina Assistina 3x2 (MB-200) Assistina 3x3 (MB-300) Service Oil F1, MD-400 (6 pcs) Suutin ja adapteri Pitkä suuttimen puhdistustyökalu Jäähdytysnesteputki S-9, S-9 L G, S-11, S-11 L G Jäähdytysnesteputki S-10, S Jäähdytysnesteputki S Adapterisetti lämpödesinfektorille 43

44 7. Tekniset tiedot Suora käsikappale S-11 L G S-11 S-15 Välityssuhde 1:1 1:1 1:1 Värikoodit sininen sininen sininen Moottoriliitäntä normin mukaan ISO 3964 ISO 3964 ISO 3964 Pyörivät instrumentit Poran sallittu pituus Minimi kiinnityspituus * Voidaan käyttää System Strykeriä ** Pitempiä tai lyhyempiä pyöriviä instrumentteja käyttäessään käyttäjän on varmistettava oikeat käyttöolosuhteet niin, ettei hän vaaranna itseään, potilasta tai muita henkilöitä. 44 ISO (Ø mm) (mm) 2,35* 45** vasteeseen saakka 2,35* 45** vasteeseen saakka 2,35* 45** vasteeseen saakka Enimmäispyörimisnopeus (min -1 ) Jäähdytysainemäärä ISO (ml/min) > 50 > 50 > 50 min -1 (Kierrosta minuutissa)

45 7. Tekniset tiedot Kulmallinen käsikappale S-9 L G / S-9 S-10 S-12 Välityssuhde 1:1 1:1 1:2 Värikoodit sininen sininen oranssi Moottoriliitäntä normin mukaan ISO 3964 ISO 3964 ISO 3964 Pyörivät instrumentit Poran sallittu pituus Minimi kiinnityspituus ISO (Ø mm) (mm) 2,35* 45** vasteeseen saakka 2,35 70** vasteeseen saakka 2,35 70** vasteeseen saakka Enimmäispyörimisnopeus (min -1 ) / Jäähdytysainemäärä ISO (ml/min) > 50 > 50 > 50 min -1 (Kierrosta minuutissa) * Voidaan käyttää System Strykeriä ** Pitempiä tai lyhyempiä pyöriviä instrumentteja käyttäessään käyttäjän on varmistettava oikeat käyttöolosuhteet niin, ettei hän vaaranna itseään, potilasta tai muita henkilöitä. 45

46 Lämpötilatiedot Käsikappaleen lämpötila käyttäjäpuolella: enintään 55 C Käsikappaleen lämpötila potilaan puolella: enintään 50 C Työosan (pyörivän instrumentin) lämpötila: enintään 41 C Fyysiset ominaisuudet Varastointi- ja kuljetuslämpötila: -40 C +70 C Ilmankosteus varastoinnissa ja kuljetuksessa: 8 % 80 % (suhteellinen), ei-kondensoituva Käyttölämpötila: +10 C +35 C Ilmankosteus käytössä: 15 % 80 % (suhteellinen), ei-kondensoituva 46

47 8. Kierrätys ja hävittäminen Kierrätys W&H tuntee erityistä vastuuta ympäristönsuojelusta. Käsikappale sekä pakkaus on valmistettu mahdollisimman ympäristöystävällisesti. Käsikappaleen hävittäminen > Noudata paikallisia ja kansallisia lakeja, direktiivejä, normeja ja määräyksiä sähkölaitteen hävittämisestä. > Varmista, etteivät osat ole hävitettäessä kontaminoituneet. 47

48 Myyntipakkauksen hävittäminen Noudata paikallisia ja kansallisia lakeja, direktiivejä, normeja ja määräyksiä hävittämisestä. Pakkausaineet on valittu ympäristöystävällisten ja jätehuoltoteknisten näkökohtien perusteella ja ne voidaan kierrättää. Anna pakkauksen tarpeettomat osat keräykseen ja kierrätykseen. Siten edistät raaka-aineiden säästöä ja estät jätteiden syntymistä. 48

49 Takuuehdot Tämän W&H-tuotteen ovat mitä suurinta huolellisuutta noudattaen valmistaneet hyvinkoulutetut ammatti-ihmiset. Monipuoliset testit ja valvontatoimenpiteet takaavat moitteettoman toiminnan. On otettava huomioon, että takuuvaatimukset ovat voimassa vain, kun noudatetaan tämän käyttöohjeen kaikkia ohjeita. W&H on valmistajana vastuussa ostopäivästä lukien materiaali- tai valmistusvioista takuuajan, joka on 12 kuukautta. Epäasiallisesta käytöstä johtuvista vioista tai korjauksista, jonka on tehnyt kolmas osapuoli, jota W&H ei ole valtuuttanut, emme vastaa! Korvausvaatimukset on esitettävä ostotodistuksen kanssa toimittajalle tai valtuutettuun W&H-huoltopisteeseen. Korvauksen maksaminen ei pidennä takuu- tai mahdollista korvausvelvollisuusaikaa. 12 kuukauden takuuaika

50

51 Valtuutetut W&H-huoltopisteet Vieraile W&H:n internetsivuilla osoitteessa Valikkokohdasta»Service«(Huolto) löydät lähimmän valtuutetun W&H-pisteesi. Jos pääsyä Internetiin ei ole, ota yhteys seuraaviin W&H NORDIC AB, Linjalvägen 10 E, Täby t , f , service@whnordic.se 51

52 Valmistaja W&H Dentalwerk Bürmoos GmbH Ignaz-Glaser-Straße 53, 5111 Bürmoos, Austria t , f office@wh.com wh.com Form-Nr AFI Rev. 001 / Oikeudet muutoksiin pidätetään
