1 Asennusohje Pyöreät varastosiilot M03 D5,3 ja D7, (fi) ANTTI-TEOLLISUUS OY Koskentie Kanunki, Salo Puhelin (02) Telefax (02)

2

3 Siilotoimituksen sisältö saattaa poiketa tässä ohjeessa kuvatuista maakohtaisen varustuksen erilaisuudesta johtuen. Antti-Teollisuus Oy pidättää itsellään kaikki oikeudet liittyen tähän ohjekirjaan. Antti-Teollisuus Oy pidättää itsellään oikeuden muuttaa tuotteen rakennetta ilman erillistä ilmoitusta tämän ohjekirjan julkaisemisen jälkeen.

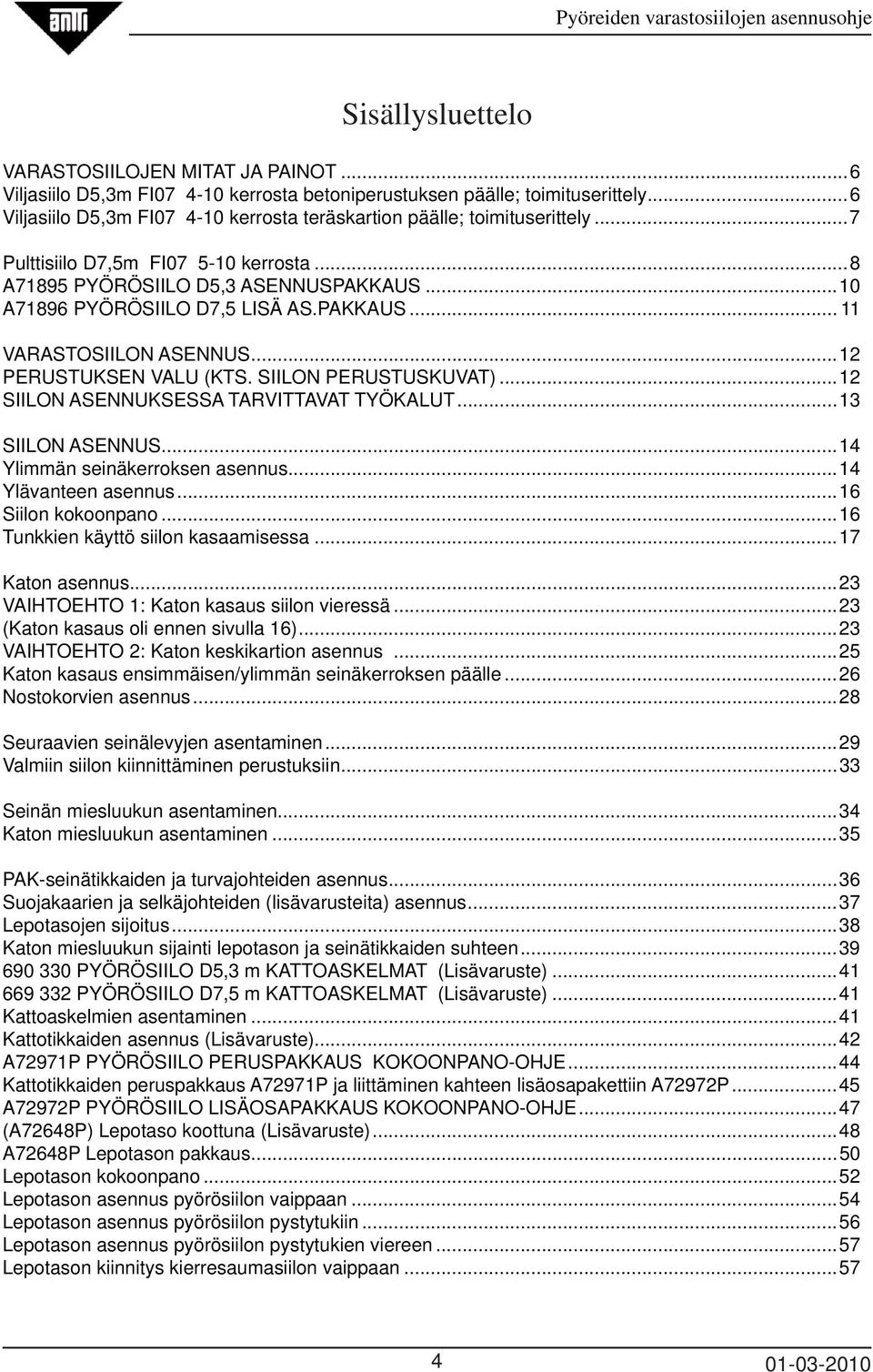

4 Sisällysluettelo VARASTOSIILOJEN MITAT JA PAINOT...6 Viljasiilo D5,3m FI kerrosta betoniperustuksen päälle; toimituserittely...6 Viljasiilo D5,3m FI kerrosta teräskartion päälle; toimituserittely...7 Pulttisiilo D7,5m FI kerrosta...8 A71895 PYÖRÖSIILO D5,3 ASENNUSPAKKAUS...10 A71896 PYÖRÖSIILO D7,5 LISÄ AS.PAKKAUS VARASTOSIILON ASENNUS...12 PERUSTUKSEN VALU (KTS. SIILON PERUSTUSKUVAT)...12 SIILON ASENNUKSESSA TARVITTAVAT TYÖKALUT...13 SIILON ASENNUS...14 Ylimmän seinäkerroksen asennus...14 Ylävanteen asennus...16 Siilon kokoonpano...16 Tunkkien käyttö siilon kasaamisessa...17 Katon asennus...23 VAIHTOEHTO 1: Katon kasaus siilon vieressä...23 (Katon kasaus oli ennen sivulla 16)...23 VAIHTOEHTO 2: Katon keskikartion asennus...25 Katon kasaus ensimmäisen/ylimmän seinäkerroksen päälle...26 Nostokorvien asennus...28 Seuraavien seinälevyjen asentaminen...29 Valmiin siilon kiinnittäminen perustuksiin...33 Seinän miesluukun asentaminen...34 Katon miesluukun asentaminen...35 PAK-seinätikkaiden ja turvajohteiden asennus...36 Suojakaarien ja selkäjohteiden (lisävarusteita) asennus...37 Lepotasojen sijoitus...38 Katon miesluukun sijainti lepotason ja seinätikkaiden suhteen PYÖRÖSIILO D5,3 m KATTOASKELMAT (Lisävaruste) PYÖRÖSIILO D7,5 m KATTOASKELMAT (Lisävaruste)...41 Kattoaskelmien asentaminen...41 Kattotikkaiden asennus (Lisävaruste)...42 A72971P PYÖRÖSIILO PERUSPAKKAUS KOKOONPANO-OHJE...44 Kattotikkaiden peruspakkaus A72971P ja liittäminen kahteen lisäosapakettiin A72972P...45 A72972P PYÖRÖSIILO LISÄOSAPAKKAUS KOKOONPANO-OHJE...47 (A72648P) Lepotaso koottuna (Lisävaruste)...48 A72648P Lepotason pakkaus...50 Lepotason kokoonpano...52 Lepotason asennus pyörösiilon vaippaan...54 Lepotason asennus pyörösiilon pystytukiin...56 Lepotason asennus pyörösiilon pystytukien viereen...57 Lepotason kiinnitys kierresaumasiilon vaippaan

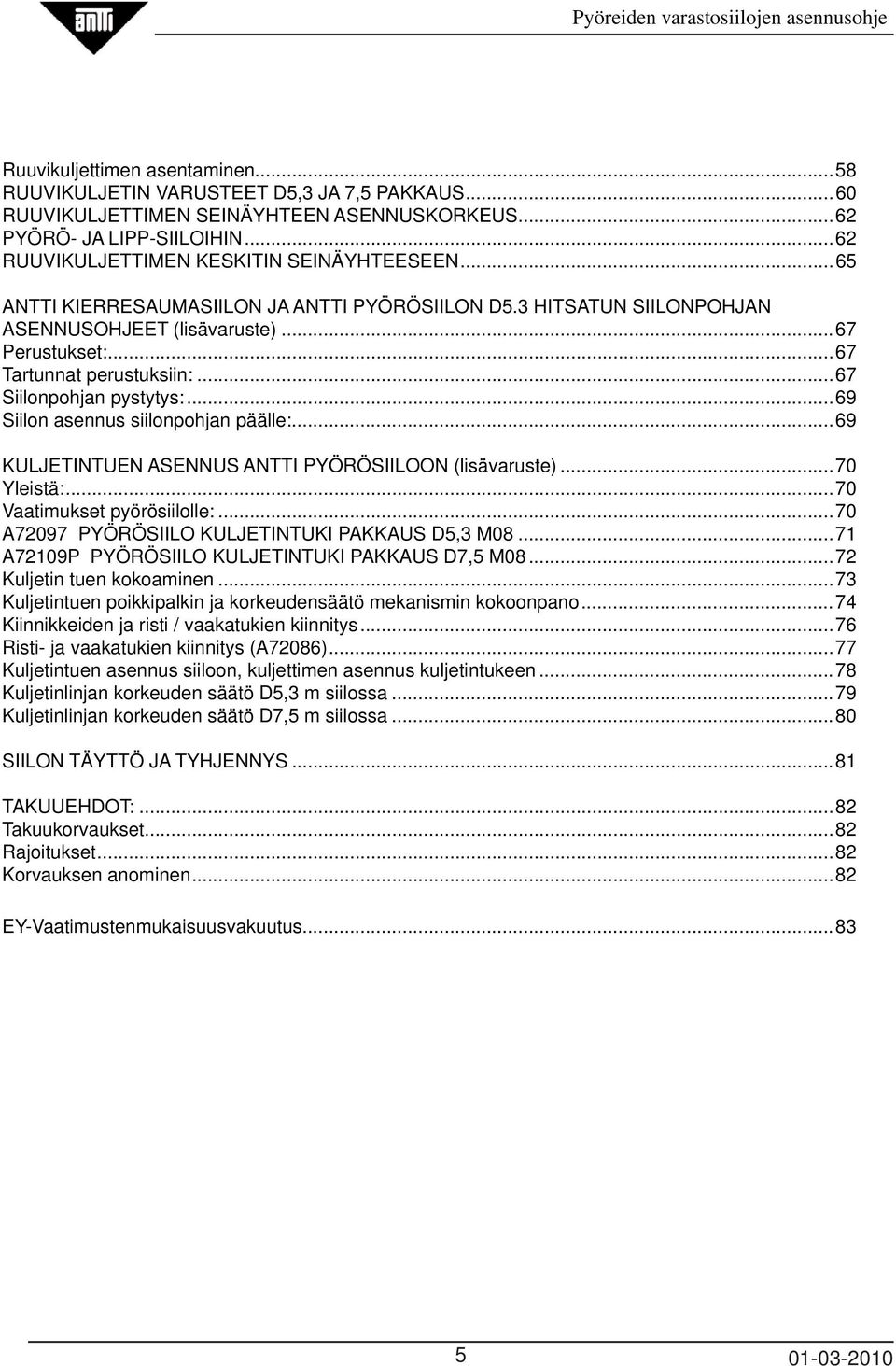

5 Ruuvikuljettimen asentaminen...58 RUUVIKULJETIN VARUSTEET D5,3 JA 7,5 PAKKAUS...60 RUUVIKULJETTIMEN SEINÄYHTEEN ASENNUSKORKEUS...62 PYÖRÖ- JA LIPP-SIILOIHIN...62 RUUVIKULJETTIMEN KESKITIN SEINÄYHTEESEEN...65 ANTTI KIERRESAUMASIILON JA ANTTI PYÖRÖSIILON D5.3 HITSATUN SIILONPOHJAN ASENNUSOHJEET (lisävaruste)...67 Perustukset:...67 Tartunnat perustuksiin:...67 Siilonpohjan pystytys:...69 Siilon asennus siilonpohjan päälle:...69 KULJETINTUEN ASENNUS ANTTI PYÖRÖSIILOON (lisävaruste)...70 Yleistä:...70 Vaatimukset pyörösiilolle:...70 A72097 PYÖRÖSIILO KULJETINTUKI PAKKAUS D5,3 M A72109P PYÖRÖSIILO KULJETINTUKI PAKKAUS D7,5 M Kuljetin tuen kokoaminen...73 Kuljetintuen poikkipalkin ja korkeudensäätö mekanismin kokoonpano...74 Kiinnikkeiden ja risti / vaakatukien kiinnitys...76 Risti- ja vaakatukien kiinnitys (A72086)...77 Kuljetintuen asennus siiloon, kuljettimen asennus kuljetintukeen...78 Kuljetinlinjan korkeuden säätö D5,3 m siilossa...79 Kuljetinlinjan korkeuden säätö D7,5 m siilossa...80 SIILON TÄYTTÖ JA TYHJENNYS...81 TAKUUEHDOT:...82 Takuukorvaukset...82 Rajoitukset...82 Korvauksen anominen...82 EY-Vaatimustenmukaisuusvakuutus

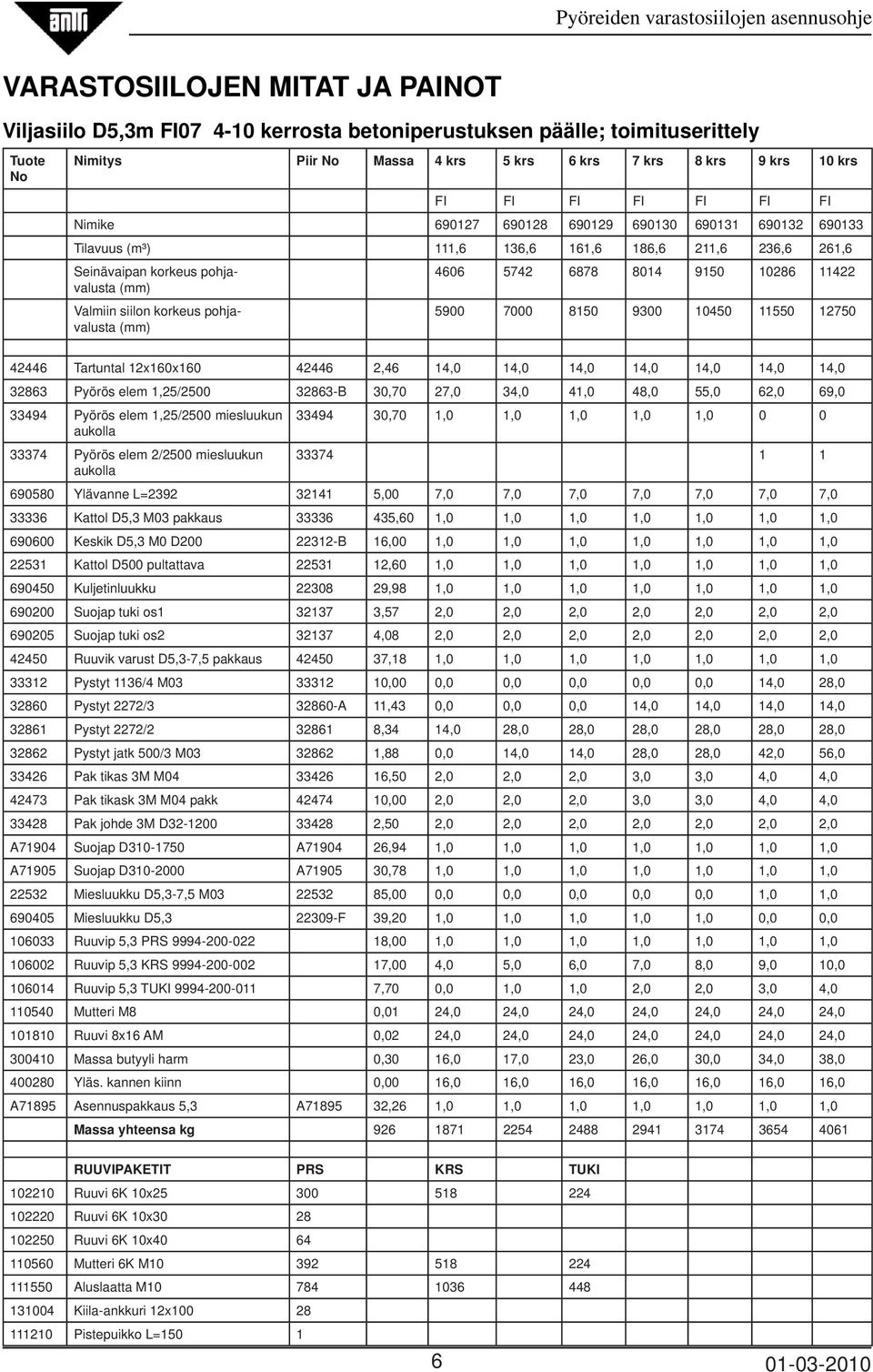

6 VARASTOSIILOJEN MITAT JA PAINOT Viljasiilo D5,3m FI kerrosta betoniperustuksen päälle; toimituserittely Tuote No Nimitys Piir No Massa 4 krs 5 krs 6 krs 7 krs 8 krs 9 krs 10 krs FI FI FI FI FI FI FI Nimike Tilavuus (m³) 111,6 136,6 161,6 186,6 211,6 236,6 261,6 Seinävaipan korkeus pohjavalusta (mm) Valmiin siilon korkeus pohjavalusta (mm) Tartuntal 12x160x ,46 14,0 14,0 14,0 14,0 14,0 14,0 14, Pyörös elem 1,25/ B 30,70 27,0 34,0 41,0 48,0 55,0 62,0 69, Pyörös elem 1,25/2500 miesluukun ,70 1,0 1,0 1,0 1,0 1,0 0 0 aukolla Pyörös elem 2/2500 miesluukun aukolla Ylävanne L= ,00 7,0 7,0 7,0 7,0 7,0 7,0 7, Kattol D5,3 M03 pakkaus ,60 1,0 1,0 1,0 1,0 1,0 1,0 1, Keskik D5,3 M0 D B 16,00 1,0 1,0 1,0 1,0 1,0 1,0 1, Kattol D500 pultattava ,60 1,0 1,0 1,0 1,0 1,0 1,0 1, Kuljetinluukku ,98 1,0 1,0 1,0 1,0 1,0 1,0 1, Suojap tuki os ,57 2,0 2,0 2,0 2,0 2,0 2,0 2, Suojap tuki os ,08 2,0 2,0 2,0 2,0 2,0 2,0 2, Ruuvik varust D5,3-7,5 pakkaus ,18 1,0 1,0 1,0 1,0 1,0 1,0 1, Pystyt 1136/4 M ,00 0,0 0,0 0,0 0,0 0,0 14,0 28, Pystyt 2272/ A 11,43 0,0 0,0 0,0 14,0 14,0 14,0 14, Pystyt 2272/ ,34 14,0 28,0 28,0 28,0 28,0 28,0 28, Pystyt jatk 500/3 M ,88 0,0 14,0 14,0 28,0 28,0 42,0 56, Pak tikas 3M M ,50 2,0 2,0 2,0 3,0 3,0 4,0 4, Pak tikask 3M M04 pakk ,00 2,0 2,0 2,0 3,0 3,0 4,0 4, Pak johde 3M D ,50 2,0 2,0 2,0 2,0 2,0 2,0 2,0 A71904 Suojap D A ,94 1,0 1,0 1,0 1,0 1,0 1,0 1,0 A71905 Suojap D A ,78 1,0 1,0 1,0 1,0 1,0 1,0 1, Miesluukku D5,3-7,5 M ,00 0,0 0,0 0,0 0,0 0,0 1,0 1, Miesluukku D5, F 39,20 1,0 1,0 1,0 1,0 1,0 0,0 0, Ruuvip 5,3 PRS ,00 1,0 1,0 1,0 1,0 1,0 1,0 1, Ruuvip 5,3 KRS ,00 4,0 5,0 6,0 7,0 8,0 9,0 10, Ruuvip 5,3 TUKI ,70 0,0 1,0 1,0 2,0 2,0 3,0 4, Mutteri M8 0,01 24,0 24,0 24,0 24,0 24,0 24,0 24, Ruuvi 8x16 AM 0,02 24,0 24,0 24,0 24,0 24,0 24,0 24, Massa butyyli harm 0,30 16,0 17,0 23,0 26,0 30,0 34,0 38, Yläs. kannen kiinn 0,00 16,0 16,0 16,0 16,0 16,0 16,0 16,0 A71895 Asennuspakkaus 5,3 A ,26 1,0 1,0 1,0 1,0 1,0 1,0 1,0 Massa yhteensa kg RUUVIPAKETIT PRS KRS TUKI Ruuvi 6K 10x Ruuvi 6K 10x Ruuvi 6K 10x Mutteri 6K M Aluslaatta M Kiila-ankkuri 12x Pistepuikko L=

7 Viljasiilo D5,3m FI kerrosta teräskartion päälle; toimituserittely Tuote Nimitys Piir No Massa 4 krs 5 krs 6 krs 7 krs 8 krs 9 krs 10 krs No FI FI FI FI FI FI FI Nimike Tilavuus (m³) Valmiin siilon korkeus pohjavalusta (mm) 8,055 9,155 10,305 11,455 12,605 13,705 14, pyörös elementti 1,25/ , ,0 42,0 49,0 56,0 63,0 70, Pyörös elem 1,25/2500 miesluukun ,70 1,0 1,0 1,0 1,0 1,0 0 0 aukolla Pyörös elem 2/2500 miesluukun aukolla PYÖRÖS YLÄVANNE L= PYÖRÖS KATTOLOHKO PAKKAUS D5, , M PYÖRÖS KESKIKARTIO D900 / D200/J Lipp kattoluukku pultattava D , PYÖRÖS PYSTYTUKI 1136/4 M PYÖRÖS PYSTYTUKI 2272/ , PYÖRÖS PYSTYTUKI 2272/ , Pyörös pystytuki jatkosp. 500/2/ , PAK TIKAS L=3000 M , PAK TIKAS TARVIKELAATIKKO 3M M PAK TIKAS JOHDE 3M M04 D , MIESLUUKKU D5,3-7,5 M PYÖRÖS MIESLUUKKU D5, , RUUVIPAK 5,3 PRS M03 WURTH RUUVIPAK 5,3 KRS U WURTH RUUVIPAK 5,3 TUKI U WURTH , MUTTERI M8 ZN 8 DIN934 0, RUUVI 6K ZN 8.8 8X16 AM DIN933 0, MASSA BUTYYLI VAAL.HARMAA 0, A71895 PYÖRÖSIILO ASENNUSPAKKAUS D5,3 A , A72055 SIILONP M08 KARTIO D5,3 30 PYÖRÖ SIILO A72343 PYÖRÖS POHJAK C-TUKI D 5.3 M08 A , A72546 SIILONPOHJA HITS VARPAK M08 D A M08 Massa yhteensa kg RUUVIPAKETIT PRS KRS TUKI Ruuvi 6K 10x Ruuvi 6K 10x Ruuvi 6K 10x Mutteri 6K M Aluslaatta M Kiila-ankkuri 12x Pistepuikko L=

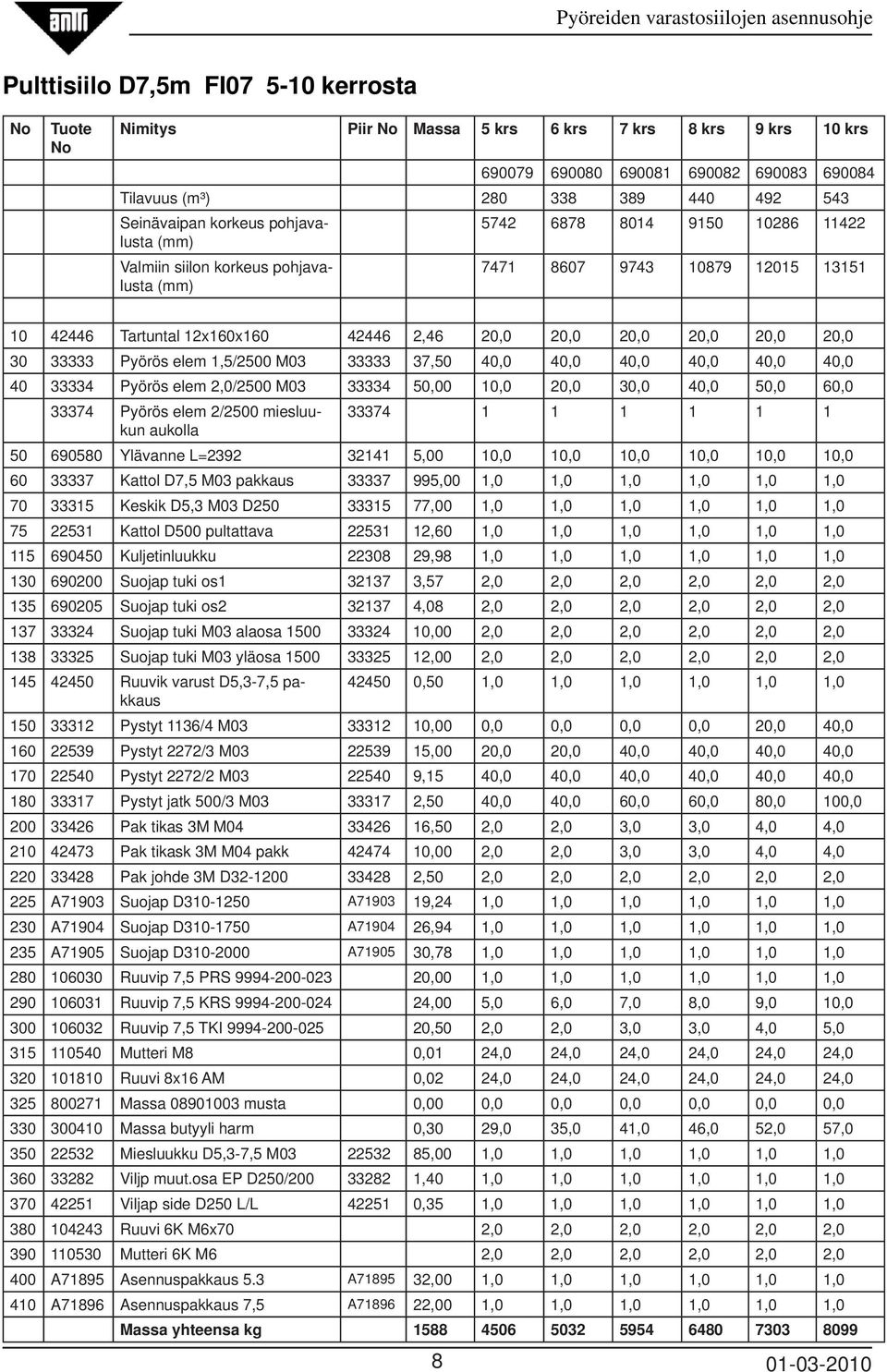

8 Pulttisiilo D7,5m FI kerrosta No Tuote No Nimitys Piir No Massa 5 krs 6 krs 7 krs 8 krs 9 krs 10 krs Tilavuus (m³) Seinävaipan korkeus pohjavalusta (mm) Valmiin siilon korkeus pohjavalusta (mm) Tartuntal 12x160x ,46 20,0 20,0 20,0 20,0 20,0 20, Pyörös elem 1,5/2500 M ,50 40,0 40,0 40,0 40,0 40,0 40, Pyörös elem 2,0/2500 M ,00 10,0 20,0 30,0 40,0 50,0 60, Pyörös elem 2/2500 miesluukun aukolla Ylävanne L= ,00 10,0 10,0 10,0 10,0 10,0 10, Kattol D7,5 M03 pakkaus ,00 1,0 1,0 1,0 1,0 1,0 1, Keskik D5,3 M03 D ,00 1,0 1,0 1,0 1,0 1,0 1, Kattol D500 pultattava ,60 1,0 1,0 1,0 1,0 1,0 1, Kuljetinluukku ,98 1,0 1,0 1,0 1,0 1,0 1, Suojap tuki os ,57 2,0 2,0 2,0 2,0 2,0 2, Suojap tuki os ,08 2,0 2,0 2,0 2,0 2,0 2, Suojap tuki M03 alaosa ,00 2,0 2,0 2,0 2,0 2,0 2, Suojap tuki M03 yläosa ,00 2,0 2,0 2,0 2,0 2,0 2, Ruuvik varust D5,3-7,5 pakkaus ,50 1,0 1,0 1,0 1,0 1,0 1, Pystyt 1136/4 M ,00 0,0 0,0 0,0 0,0 20,0 40, Pystyt 2272/3 M ,00 20,0 20,0 40,0 40,0 40,0 40, Pystyt 2272/2 M ,15 40,0 40,0 40,0 40,0 40,0 40, Pystyt jatk 500/3 M ,50 40,0 40,0 60,0 60,0 80,0 100, Pak tikas 3M M ,50 2,0 2,0 3,0 3,0 4,0 4, Pak tikask 3M M04 pakk ,00 2,0 2,0 3,0 3,0 4,0 4, Pak johde 3M D ,50 2,0 2,0 2,0 2,0 2,0 2,0 225 A71903 Suojap D A ,24 1,0 1,0 1,0 1,0 1,0 1,0 230 A71904 Suojap D A ,94 1,0 1,0 1,0 1,0 1,0 1,0 235 A71905 Suojap D A ,78 1,0 1,0 1,0 1,0 1,0 1, Ruuvip 7,5 PRS ,00 1,0 1,0 1,0 1,0 1,0 1, Ruuvip 7,5 KRS ,00 5,0 6,0 7,0 8,0 9,0 10, Ruuvip 7,5 TKI ,50 2,0 2,0 3,0 3,0 4,0 5, Mutteri M8 0,01 24,0 24,0 24,0 24,0 24,0 24, Ruuvi 8x16 AM 0,02 24,0 24,0 24,0 24,0 24,0 24, Massa musta 0,00 0,0 0,0 0,0 0,0 0,0 0, Massa butyyli harm 0,30 29,0 35,0 41,0 46,0 52,0 57, Miesluukku D5,3-7,5 M ,00 1,0 1,0 1,0 1,0 1,0 1, Viljp muut.osa EP D250/ ,40 1,0 1,0 1,0 1,0 1,0 1, Viljap side D250 L/L ,35 1,0 1,0 1,0 1,0 1,0 1, Ruuvi 6K M6x70 2,0 2,0 2,0 2,0 2,0 2, Mutteri 6K M6 2,0 2,0 2,0 2,0 2,0 2,0 400 A71895 Asennuspakkaus 5.3 A ,00 1,0 1,0 1,0 1,0 1,0 1,0 410 A71896 Asennuspakkaus 7,5 A ,00 1,0 1,0 1,0 1,0 1,0 1,0 Massa yhteensa kg

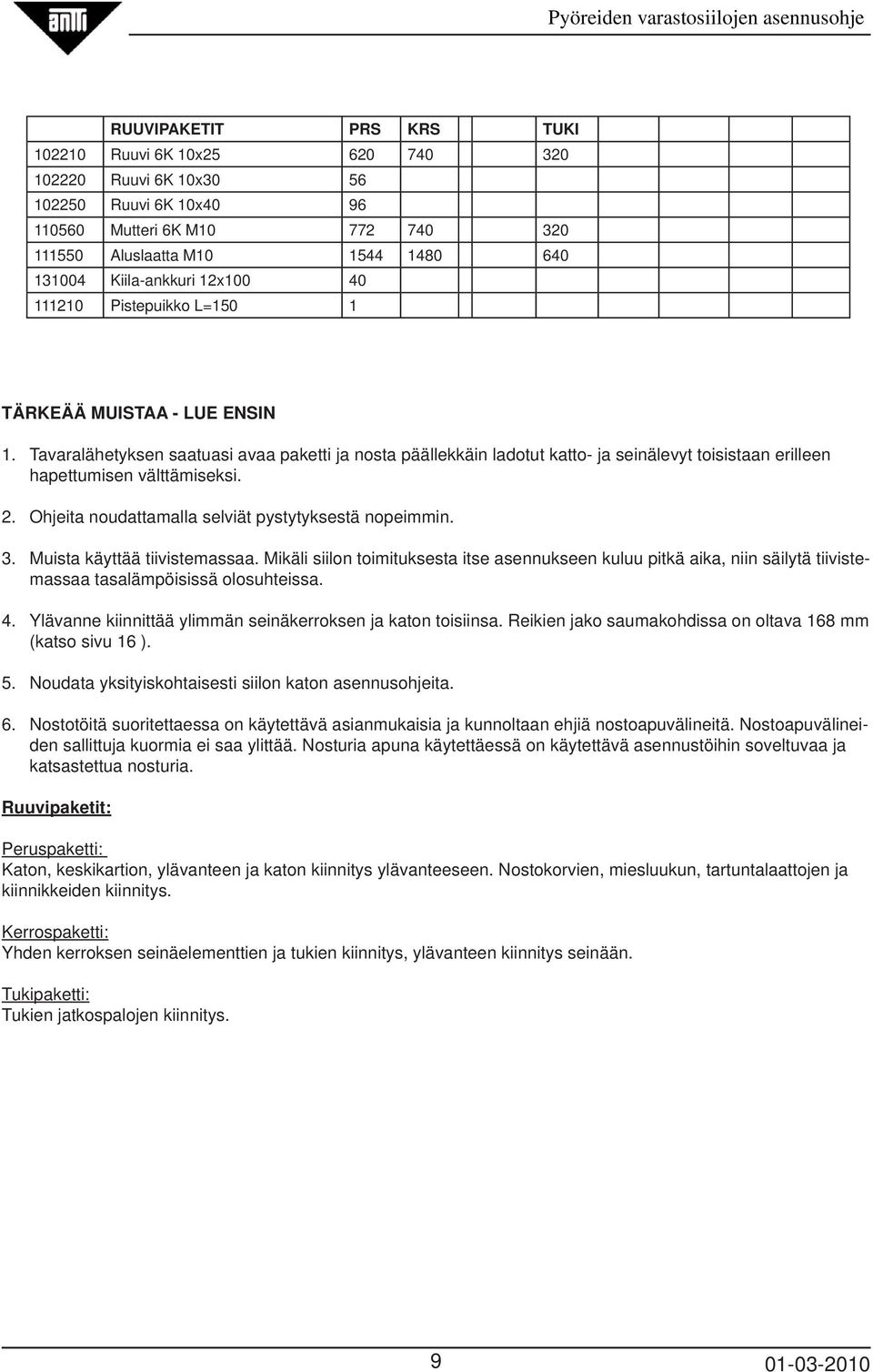

9 RUUVIPAKETIT PRS KRS TUKI Ruuvi 6K 10x Ruuvi 6K 10x Ruuvi 6K 10x Mutteri 6K M Aluslaatta M Kiila-ankkuri 12x Pistepuikko L=150 1 TÄRKEÄÄ MUISTAA - LUE ENSIN 1. Tavaralähetyksen saatuasi avaa paketti ja nosta päällekkäin ladotut katto- ja seinälevyt toisistaan erilleen hapettumisen välttämiseksi. 2. Ohjeita noudattamalla selviät pystytyksestä nopeimmin. 3. Muista käyttää tiivistemassaa. Mikäli siilon toimituksesta itse asennukseen kuluu pitkä aika, niin säilytä tiivistemassaa tasalämpöisissä olosuhteissa. 4. Ylävanne kiinnittää ylimmän seinäkerroksen ja katon toisiinsa. Reikien jako saumakohdissa on oltava 168 mm (katso sivu 16 ). 5. Noudata yksityiskohtaisesti siilon katon asennusohjeita. 6. Nostotöitä suoritettaessa on käytettävä asianmukaisia ja kunnoltaan ehjiä nostoapuvälineitä. Nostoapuvälineiden sallittuja kuormia ei saa ylittää. Nosturia apuna käytettäessä on käytettävä asennustöihin soveltuvaa ja katsastettua nosturia. Ruuvipaketit: Peruspaketti: Katon, keskikartion, ylävanteen ja katon kiinnitys ylävanteeseen. Nostokorvien, miesluukun, tartuntalaattojen ja kiinnikkeiden kiinnitys. Kerrospaketti: Yhden kerroksen seinäelementtien ja tukien kiinnitys, ylävanteen kiinnitys seinään. Tukipaketti: Tukien jatkospalojen kiinnitys

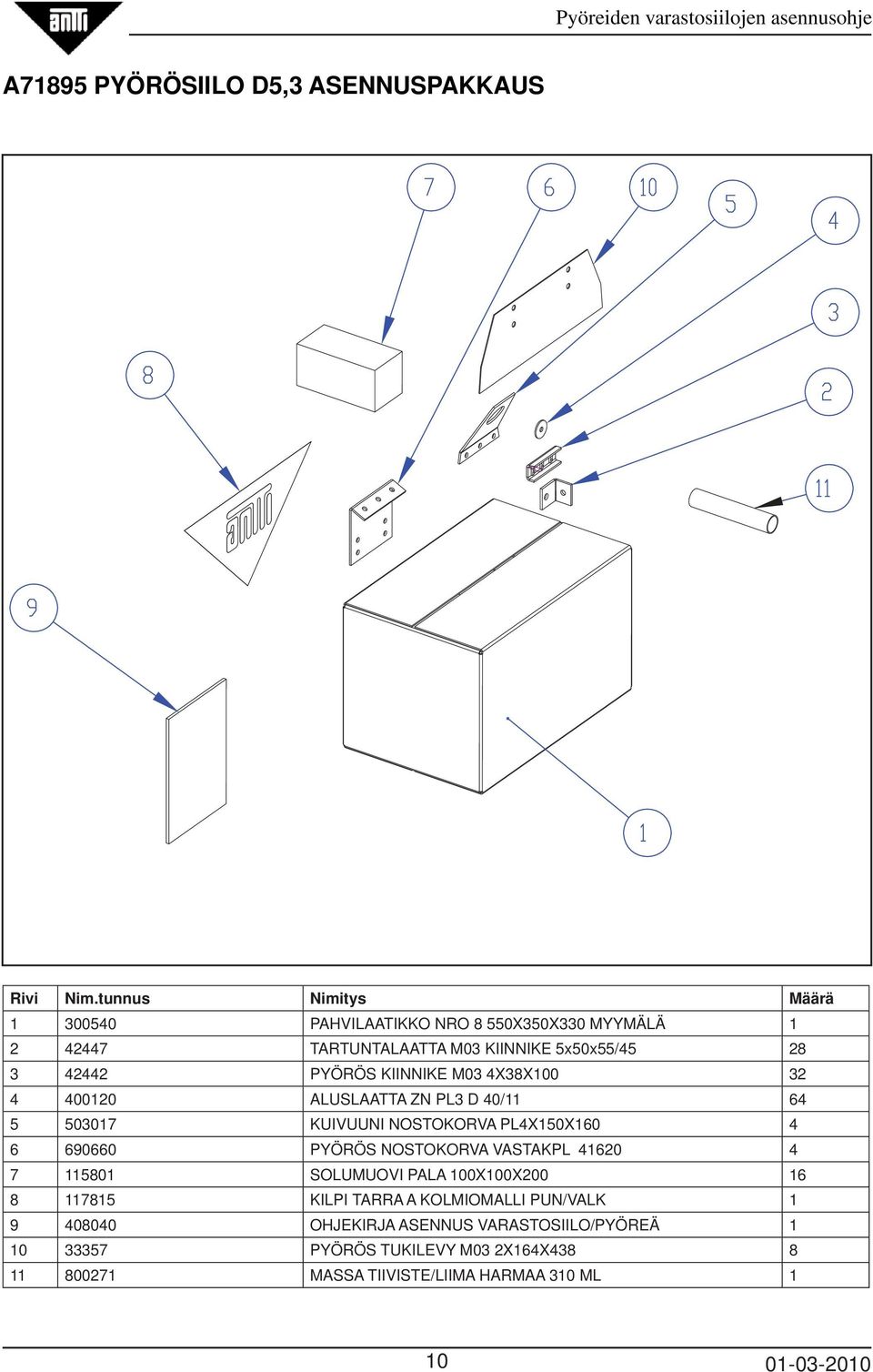

10 A71895 PYÖRÖSIILO D5,3 ASENNUSPAKKAUS Rivi Nim.tunnus Nimitys Määrä PAHVILAATIKKO NRO 8 550X350X330 MYYMÄLÄ TARTUNTALAATTA M03 KIINNIKE 5x50x55/ PYÖRÖS KIINNIKE M03 4X38X ALUSLAATTA ZN PL3 D 40/ KUIVUUNI NOSTOKORVA PL4X150X PYÖRÖS NOSTOKORVA VASTAKPL SOLUMUOVI PALA 100X100X KILPI TARRA A KOLMIOMALLI PUN/VALK OHJEKIRJA ASENNUS VARASTOSIILO/PYÖREÄ PYÖRÖS TUKILEVY M03 2X164X MASSA TIIVISTE/LIIMA HARMAA 310 ML

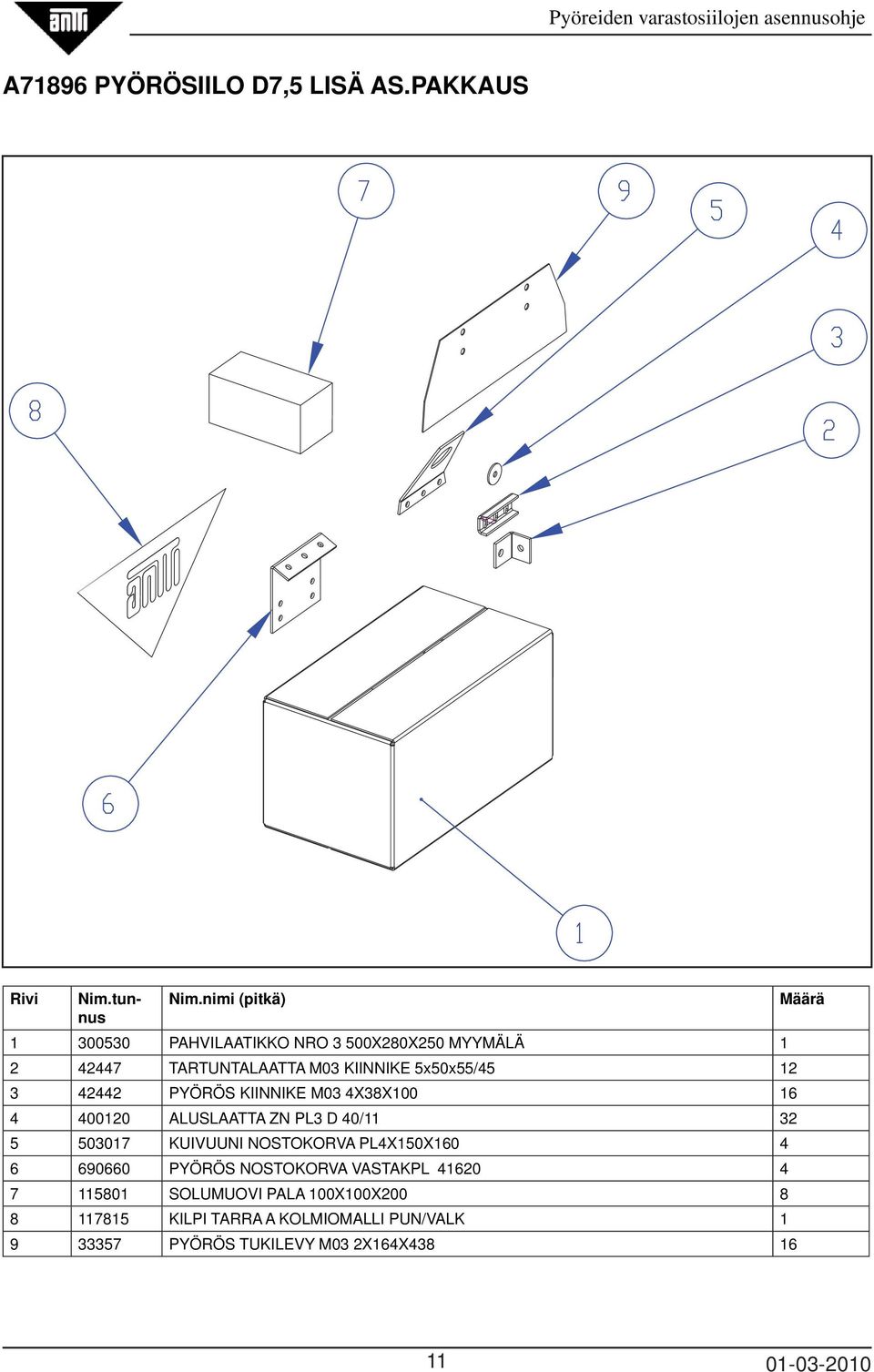

11 A71896 PYÖRÖSIILO D7,5 LISÄ AS.PAKKAUS Rivi Nim.tunnus Nim.nimi (pitkä) Määrä PAHVILAATIKKO NRO 3 500X280X250 MYYMÄLÄ TARTUNTALAATTA M03 KIINNIKE 5x50x55/ PYÖRÖS KIINNIKE M03 4X38X ALUSLAATTA ZN PL3 D 40/ KUIVUUNI NOSTOKORVA PL4X150X PYÖRÖS NOSTOKORVA VASTAKPL SOLUMUOVI PALA 100X100X KILPI TARRA A KOLMIOMALLI PUN/VALK PYÖRÖS TUKILEVY M03 2X164X

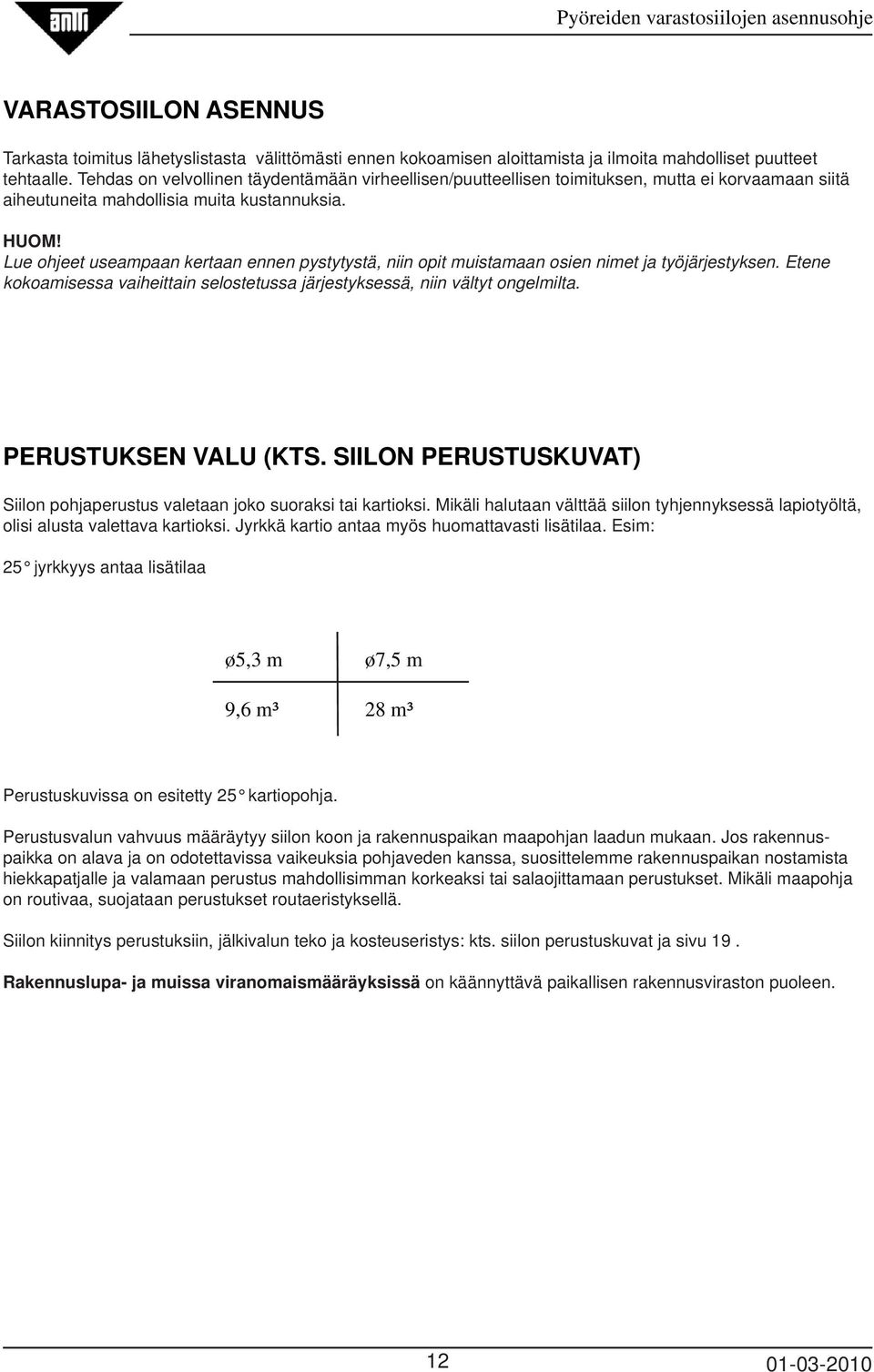

12 VARASTOSIILON ASENNUS Tarkasta toimitus lähetyslistasta välittömästi ennen kokoamisen aloittamista ja ilmoita mahdolliset puutteet tehtaalle. Tehdas on velvollinen täydentämään virheellisen/puutteellisen toimituksen, mutta ei korvaamaan siitä aiheutuneita mahdollisia muita kustannuksia. HUOM! Lue ohjeet useampaan kertaan ennen pystytystä, niin opit muistamaan osien nimet ja työjärjestyksen. Etene kokoamisessa vaiheittain selostetussa järjestyksessä, niin vältyt ongelmilta. PERUSTUKSEN VALU (KTS. SIILON PERUSTUSKUVAT) Siilon pohjaperustus valetaan joko suoraksi tai kartioksi. Mikäli halutaan välttää siilon tyhjennyksessä lapiotyöltä, olisi alusta valettava kartioksi. Jyrkkä kartio antaa myös huomattavasti lisätilaa. Esim: 25 jyrkkyys antaa lisätilaa ø5,3 m 9,6 m³ ø7,5 m 28 m³ Perustuskuvissa on esitetty 25 kartiopohja. Perustusvalun vahvuus määräytyy siilon koon ja rakennuspaikan maapohjan laadun mukaan. Jos rakennuspaikka on alava ja on odotettavissa vaikeuksia pohjaveden kanssa, suosittelemme rakennuspaikan nostamista hiekkapatjalle ja valamaan perustus mahdollisimman korkeaksi tai salaojittamaan perustukset. Mikäli maapohja on routivaa, suojataan perustukset routaeristyksellä. Siilon kiinnitys perustuksiin, jälkivalun teko ja kosteuseristys: kts. siilon perustuskuvat ja sivu 19. Rakennuslupa- ja muissa viranomaismääräyksissä on käännyttävä paikallisen rakennusviraston puoleen

13 SIILON ASENNUKSESSA TARVITTAVAT TYÖKALUT 2kpl... 17mm lenkkiavain tai hylsy ja räikkä *) 1kpl...kartiomainen asennuspuikko (sis. toimitukseen) 1kpl... kittipistooli 1kpl... porakone + ø10 ja ø12 poranterät sekä ø10 kiviporanterä 1kpl... kulmahiomakone + leikkuulaikka 1kpl...asennustyöhön soveltuva nosturi 5kpl... tunkkeja D7,5 siiloon 4kpl... tunkkeja D5,3 siiloon HUOM.: *) Kaikki ruuvit kiristettävä tiukasti oikeaan kiristysmomenttiinsa. Ruuvit M10, 8.8 lujuudella oikea kiristys momentti on 50 Nm. Paineilmatoiminen ruuviväännin tai akkuporakone on nopein tapa kiristää pultit. Siilon kokoamisessa tarvittavat nostotyöt voi suorittaa asennustöihin soveltuvalla ja katsastettulla nosturilla. Kun siilon perustuksen valu on tehty, aloitetaan siilon ylimmän seinäkerroksen asennus. Seinäkerros kootaan perustuksen päälle

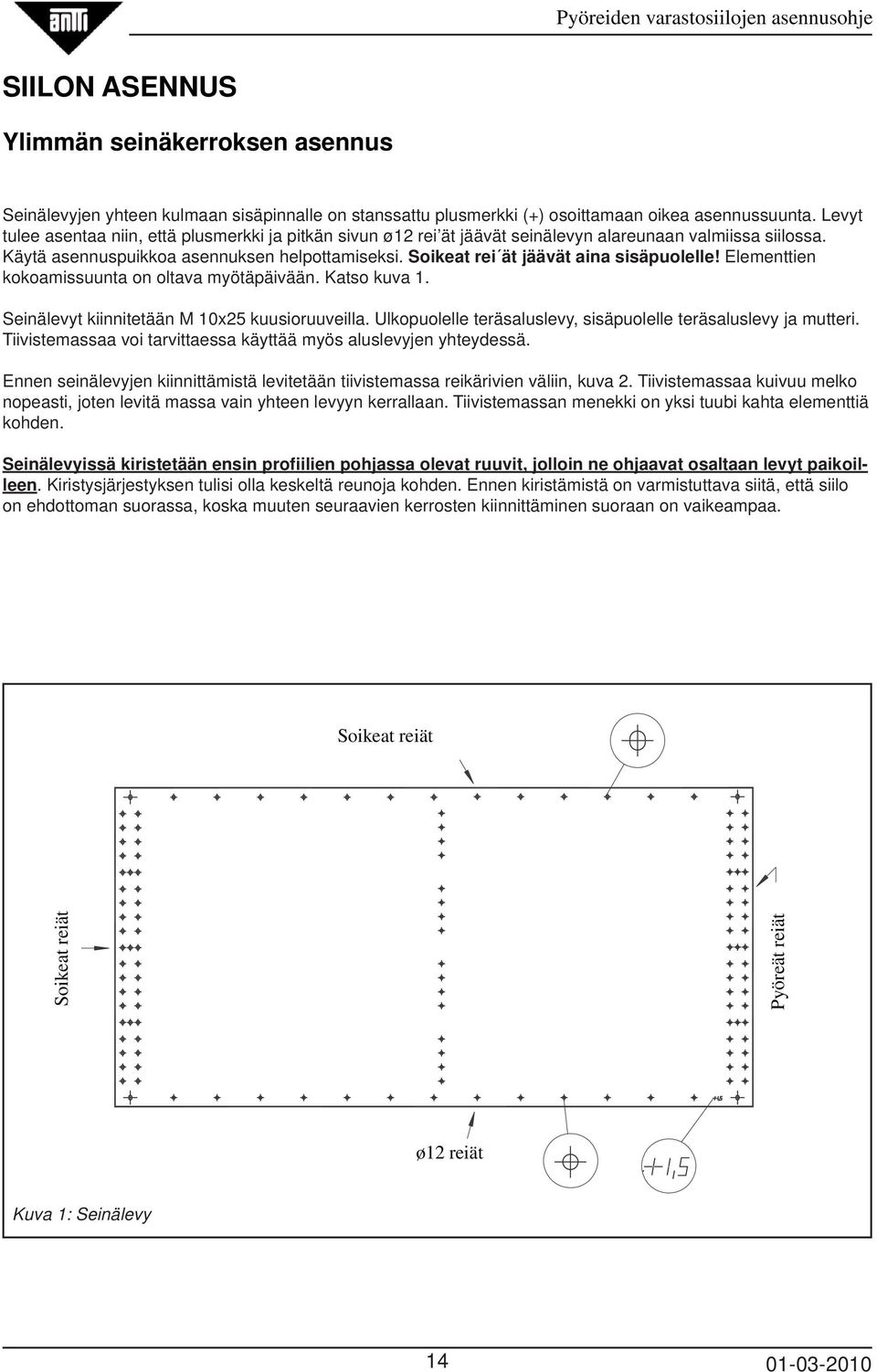

14 SIILON ASENNUS Ylimmän seinäkerroksen asennus Seinälevyjen yhteen kulmaan sisäpinnalle on stanssattu plusmerkki (+) osoittamaan oikea asennussuunta. Levyt tulee asentaa niin, että plusmerkki ja pitkän sivun ø12 rei ät jäävät seinälevyn alareunaan valmiissa siilossa. Käytä asennuspuikkoa asennuksen helpottamiseksi. Soikeat rei ät jäävät aina sisäpuolelle! Elementtien kokoamissuunta on oltava myötäpäivään. Katso kuva 1. Seinälevyt kiinnitetään M 10x25 kuusioruuveilla. Ulkopuolelle teräsaluslevy, sisäpuolelle teräsaluslevy ja mutteri. Tiivistemassaa voi tarvittaessa käyttää myös aluslevyjen yhteydessä. Ennen seinälevyjen kiinnittämistä levitetään tiivistemassa reikärivien väliin, kuva 2. Tiivistemassaa kuivuu melko nopeasti, joten levitä massa vain yhteen levyyn kerrallaan. Tiivistemassan menekki on yksi tuubi kahta elementtiä kohden. Seinälevyissä kiristetään ensin profiilien pohjassa olevat ruuvit, jolloin ne ohjaavat osaltaan levyt paikoilleen. Kiristysjärjestyksen tulisi olla keskeltä reunoja kohden. Ennen kiristämistä on varmistuttava siitä, että siilo on ehdottoman suorassa, koska muuten seuraavien kerrosten kiinnittäminen suoraan on vaikeampaa. Soikeat reiät Soikeat reiät Pyöreät reiät ø12 reiät Kuva 1: Seinälevy

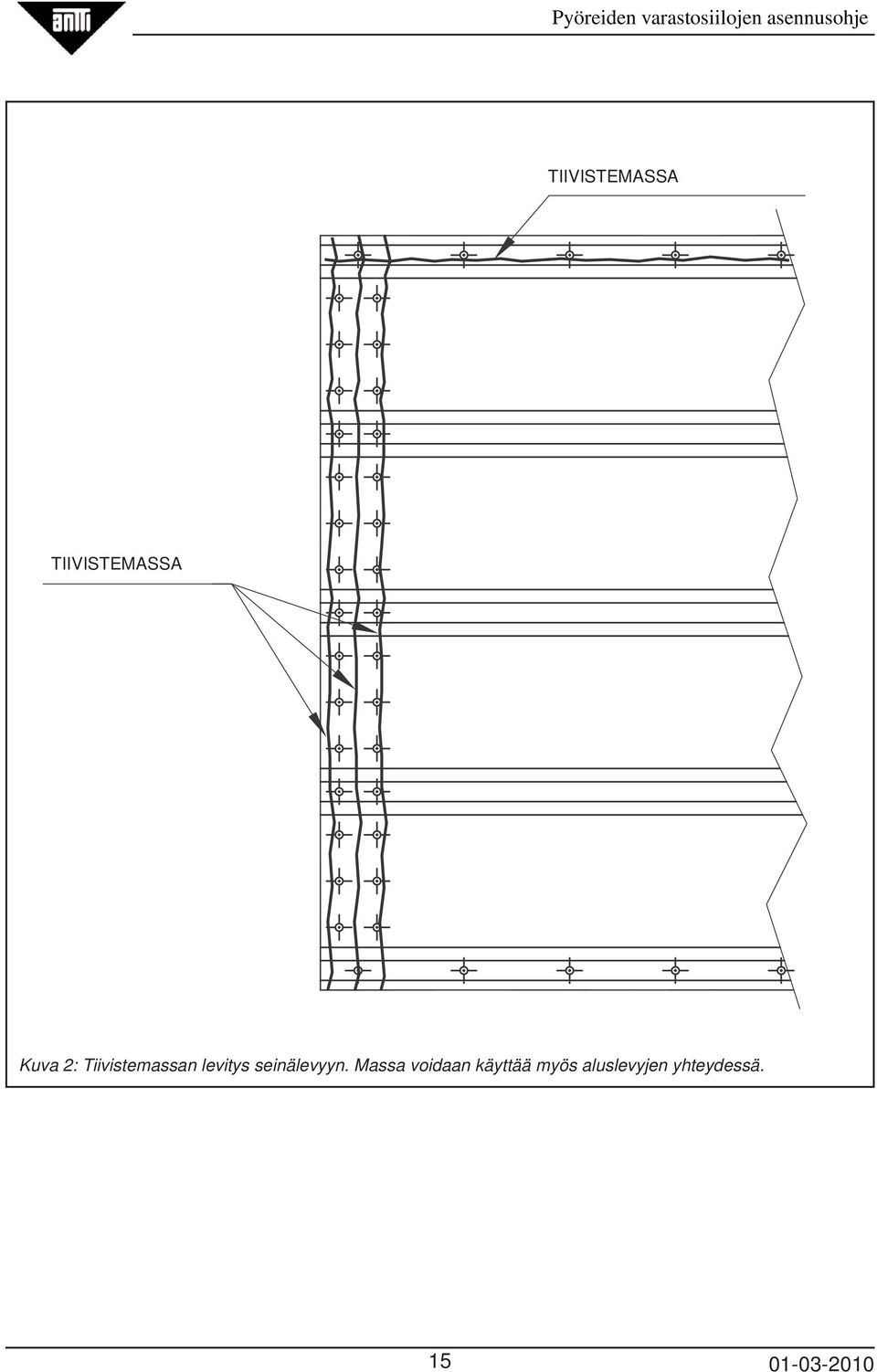

15 TIIVISTEMASSA TIIVISTEMASSA Kuva 2: Tiivistemassan levitys seinälevyyn. Massa voidaan käyttää myös aluslevyjen yhteydessä

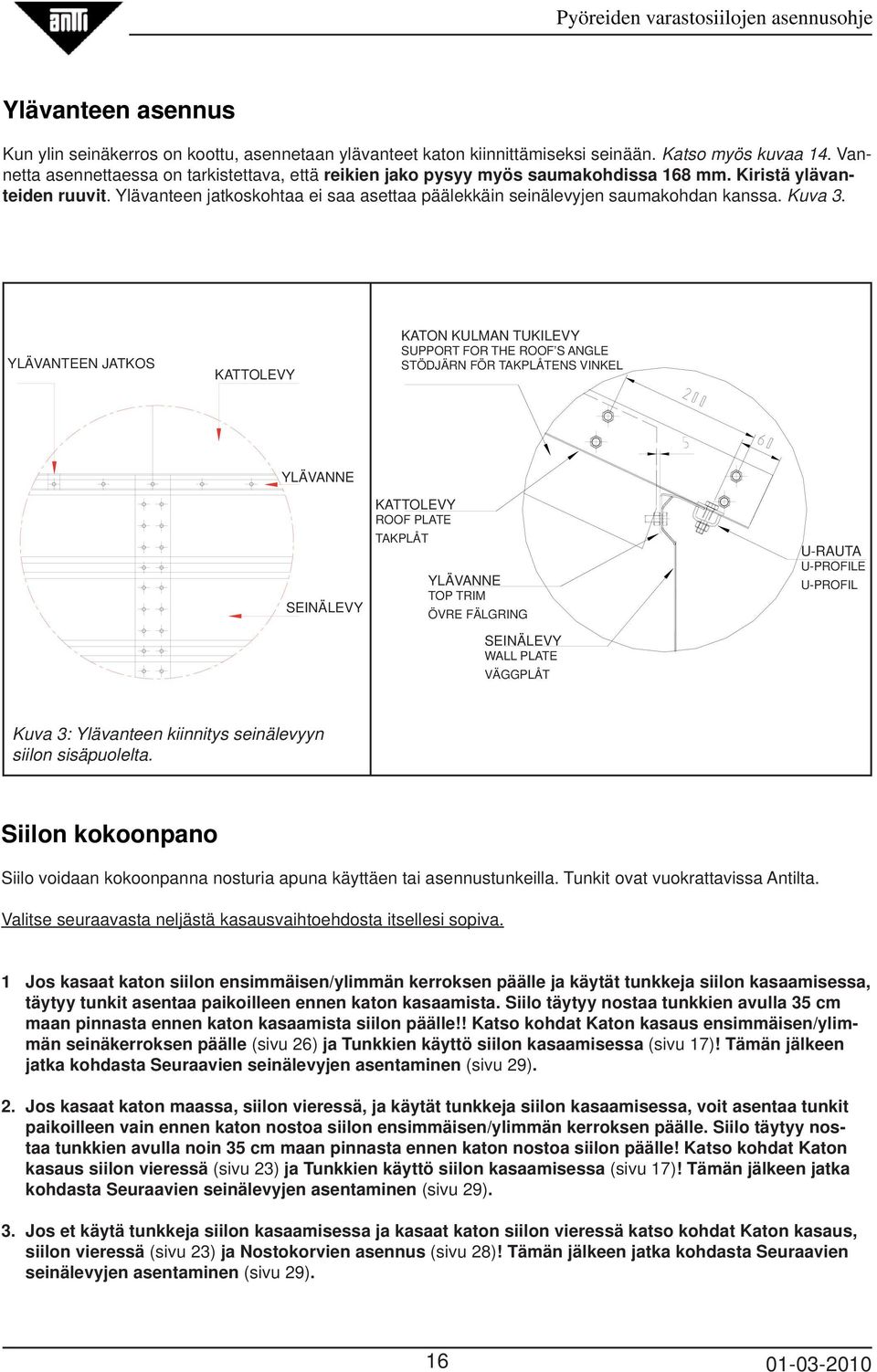

16 Ylävanteen asennus Kun ylin seinäkerros on koottu, asennetaan ylävanteet katon kiinnittämiseksi seinään. Katso myös kuvaa 14. Vannetta asennettaessa on tarkistettava, että reikien jako pysyy myös saumakohdissa 168 mm. Kiristä ylävanteiden ruuvit. Ylävanteen jatkoskohtaa ei saa asettaa päälekkäin seinälevyjen saumakohdan kanssa. Kuva 3. YLÄVANTEEN JATKOS KATTOLEVY KATON KULMAN TUKILEVY SUPPORT FOR THE ROOF S ANGLE STÖDJÄRN FÖR TAKPLÅTENS VINKEL YLÄVANNE SEINÄLEVY KATTOLEVY ROOF PLATE TAKPLÅT YLÄVANNE TOP TRIM ÖVRE FÄLGRING SEINÄLEVY WALL PLATE VÄGGPLÅT U-RAUTA U-PROFILE U-PROFIL Kuva 3: Ylävanteen kiinnitys seinälevyyn siilon sisäpuolelta. Siilon kokoonpano Siilo voidaan kokoonpanna nosturia apuna käyttäen tai asennustunkeilla. Tunkit ovat vuokrattavissa Antilta. Valitse seuraavasta neljästä kasausvaihtoehdosta itsellesi sopiva. 1 Jos kasaat katon siilon ensimmäisen/ylimmän kerroksen päälle ja käytät tunkkeja siilon kasaamisessa, täytyy tunkit asentaa paikoilleen ennen katon kasaamista. Siilo täytyy nostaa tunkkien avulla 35 cm maan pinnasta ennen katon kasaamista siilon päälle!! Katso kohdat Katon kasaus ensimmäisen/ylimmän seinäkerroksen päälle (sivu 26) ja Tunkkien käyttö siilon kasaamisessa (sivu 17)! Tämän jälkeen jatka kohdasta Seuraavien seinälevyjen asentaminen (sivu 29). 2. Jos kasaat katon maassa, siilon vieressä, ja käytät tunkkeja siilon kasaamisessa, voit asentaa tunkit paikoilleen vain ennen katon nostoa siilon ensimmäisen/ylimmän kerroksen päälle. Siilo täytyy nostaa tunkkien avulla noin 35 cm maan pinnasta ennen katon nostoa siilon päälle! Katso kohdat Katon kasaus siilon vieressä (sivu 23) ja Tunkkien käyttö siilon kasaamisessa (sivu 17)! Tämän jälkeen jatka kohdasta Seuraavien seinälevyjen asentaminen (sivu 29). 3. Jos et käytä tunkkeja siilon kasaamisessa ja kasaat katon siilon vieressä katso kohdat Katon kasaus, siilon vieressä (sivu 23) ja Nostokorvien asennus (sivu 28)! Tämän jälkeen jatka kohdasta Seuraavien seinälevyjen asentaminen (sivu 29)

17 4. Jos et käytä tunkkeja siilon kasaamisessa ja kasaat katon siilon ensimmäisen/ylimmän kerroksen päällä katso kohdat Katon asennus siilon ensimmäisen/ylimmän kerroksen päällä (sivu 26) ja Nostokorvien asennus (sivu 28)! Tämän jälkeen jatka kohdasta Seuraavien seinälevyjen asentaminen (sivu 29). Tunkkien käyttö siilon kasaamisessa Lue tunkin käyttö huolellisesti ennen kasaamista! HI-LIFT HL605 TUNKIN KÄYTTÖ Yleistä tietoa! Kaikkien käyttäjien on luettava ja ymmärrettävä tässä olevat ohjeet, varoitukset sekä riskit, jotta tunkin käyttö olisi turvallista. Turvallisuus tietoa! Tarkista seuraavat asiat ennen jokaista käyttökertaa: Tarkista tunkki huolellisesti ennen jokaista käyttökertaa. Tarkista ettei tunkki ole vahingoittunut, kulunut tai ettei siitä puutu osia. Tarkista kiipijän akseli ettei se ole kulunut tai vahingoittunut. Tarkista pystytanko että se on suora ja etteivät sen reiät ole tukkeutuneet. Tarkista ettei vipuvartta ole jatkettu, vaan se on alkuperäinen. Älä käytä tunkkia ellei se ole hyvässä, puhtaassa käyttökunnossa. Älä käytä tunkkia ellei sitä ole voideltu hyvin. Käytetäessä tunkkia, joka ei ole hyvässä kunnossa tai hyvin voideltu, saattaa aiheuttaa vakavia tapaturmia. Katso kohta tunkin voitelu! Huomio! Lue tämä ohje ennen käyttöä! Älä anna kenenkään, joka ei ole lukenut käyttöohjetta, käyttää tunkkia! Älä päästä ketään lähelle taakkaa tai sen alle, joka on tuettu ainoastaan tunkilla! Varoitus! Tunkki vaatii voitelua. Sen käyttö ei ole turvallista ilman kunnon voitelua. Huomio! Tunkin nostokapasiteetti on maksimissaan 2273 kg. Älä ylitä tätä! Jos sallittu raja ylitetään tunkki saattaa vääntyä tai rikkoutua aiheuttaen taakan kaatumisen. Tunkin maksimi nostokorkeus on 121 cm. Varoitus! Älä jätä tunkkia kannattamaan taakkaa pitkäksi aikaa. Tasapainossa oleva lasti voidaan nostaa. Älä koskaan mene nostetun lastin alle, ellei se ole kunnolla tuettu. Jos nostettu lasti putoaa, se saattaa aiheuttaa vakavia vammoja tai kuoleman. Kun lukon asentoa muutetaan nosto- tai laskusuuntaan, laita vipuvarsi ensin kiinni pystytankoon kiinnikkeellä. Tämä estää vipuvarren nopean liikkumisen ylös ja alas, joka voi aiheuttaa vakavan vamman tai kuoleman. Pidä vartalosi poissa aina vipuvarren kulkusuunnalta. Tämä tunkki ei tasapainota taakkaa. Taakan pitää aina olla hyvin tuettu, ettei se pääse liikkumaan tai kaatumaan. Jos nostettu taakka kaatuu, se saattaa aiheuttaa vakavan vamman tai kuoleman

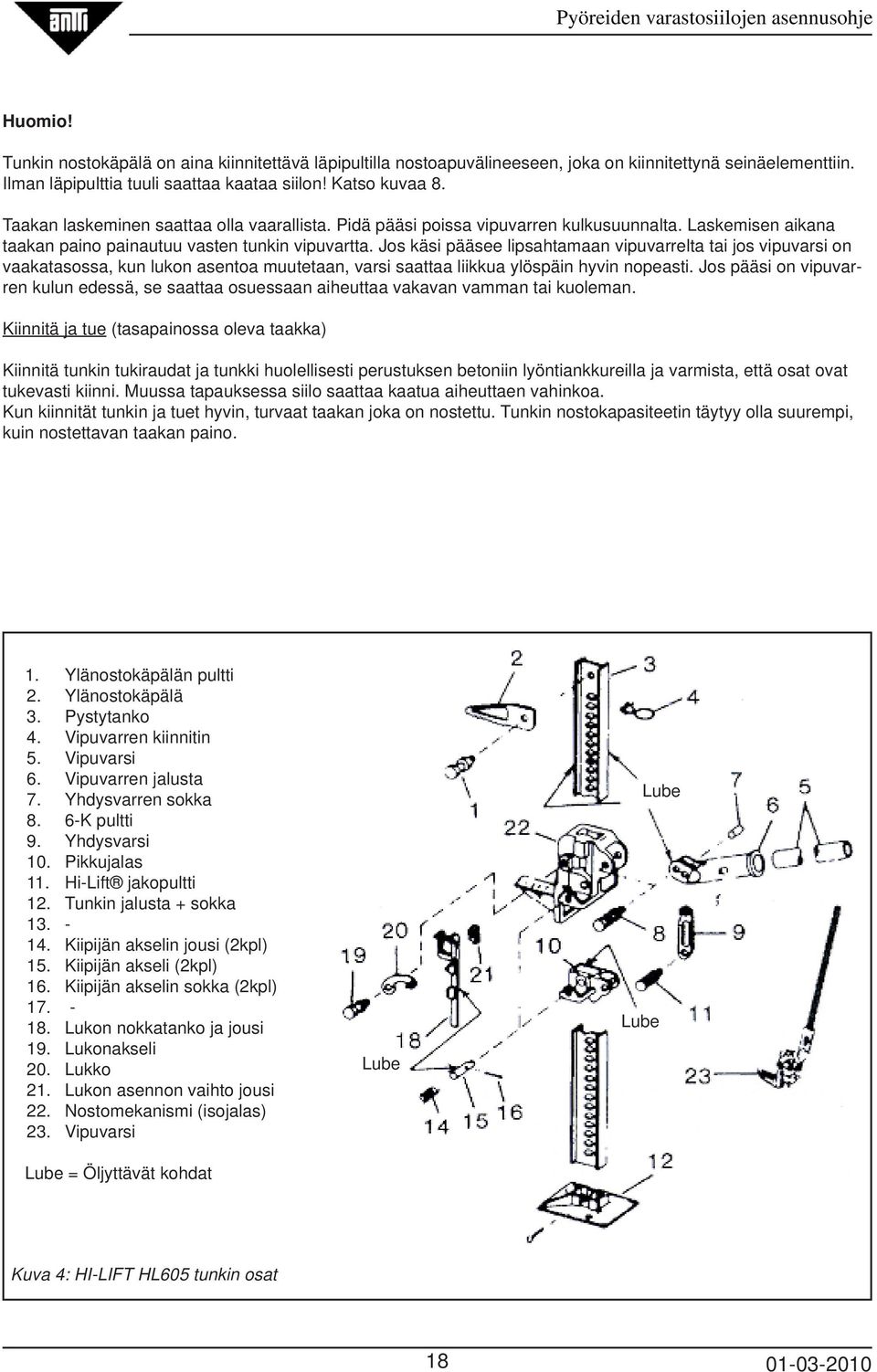

18 Huomio! Tunkin nostokäpälä on aina kiinnitettävä läpipultilla nostoapuvälineeseen, joka on kiinnitettynä seinäelementtiin. Ilman läpipulttia tuuli saattaa kaataa siilon! Katso kuvaa 8. Taakan laskeminen saattaa olla vaarallista. Pidä pääsi poissa vipuvarren kulkusuunnalta. Laskemisen aikana taakan paino painautuu vasten tunkin vipuvartta. Jos käsi pääsee lipsahtamaan vipuvarrelta tai jos vipuvarsi on vaakatasossa, kun lukon asentoa muutetaan, varsi saattaa liikkua ylöspäin hyvin nopeasti. Jos pääsi on vipuvarren kulun edessä, se saattaa osuessaan aiheuttaa vakavan vamman tai kuoleman. Kiinnitä ja tue (tasapainossa oleva taakka) Kiinnitä tunkin tukiraudat ja tunkki huolellisesti perustuksen betoniin lyöntiankkureilla ja varmista, että osat ovat tukevasti kiinni. Muussa tapauksessa siilo saattaa kaatua aiheuttaen vahinkoa. Kun kiinnität tunkin ja tuet hyvin, turvaat taakan joka on nostettu. Tunkin nostokapasiteetin täytyy olla suurempi, kuin nostettavan taakan paino. 1. Ylänostokäpälän pultti 2. Ylänostokäpälä 3. Pystytanko 4. Vipuvarren kiinnitin 5. Vipuvarsi 6. Vipuvarren jalusta 7. Yhdysvarren sokka 8. 6-K pultti 9. Yhdysvarsi 10. Pikkujalas 11. Hi-Lift jakopultti 12. Tunkin jalusta + sokka Kiipijän akselin jousi (2kpl) 15. Kiipijän akseli (2kpl) 16. Kiipijän akselin sokka (2kpl) Lukon nokkatanko ja jousi 19. Lukonakseli 20. Lukko 21. Lukon asennon vaihto jousi 22. Nostomekanismi (isojalas) 23. Vipuvarsi Lube = Öljyttävät kohdat Lube Lube Lube Kuva 4: HI-LIFT HL605 tunkin osat

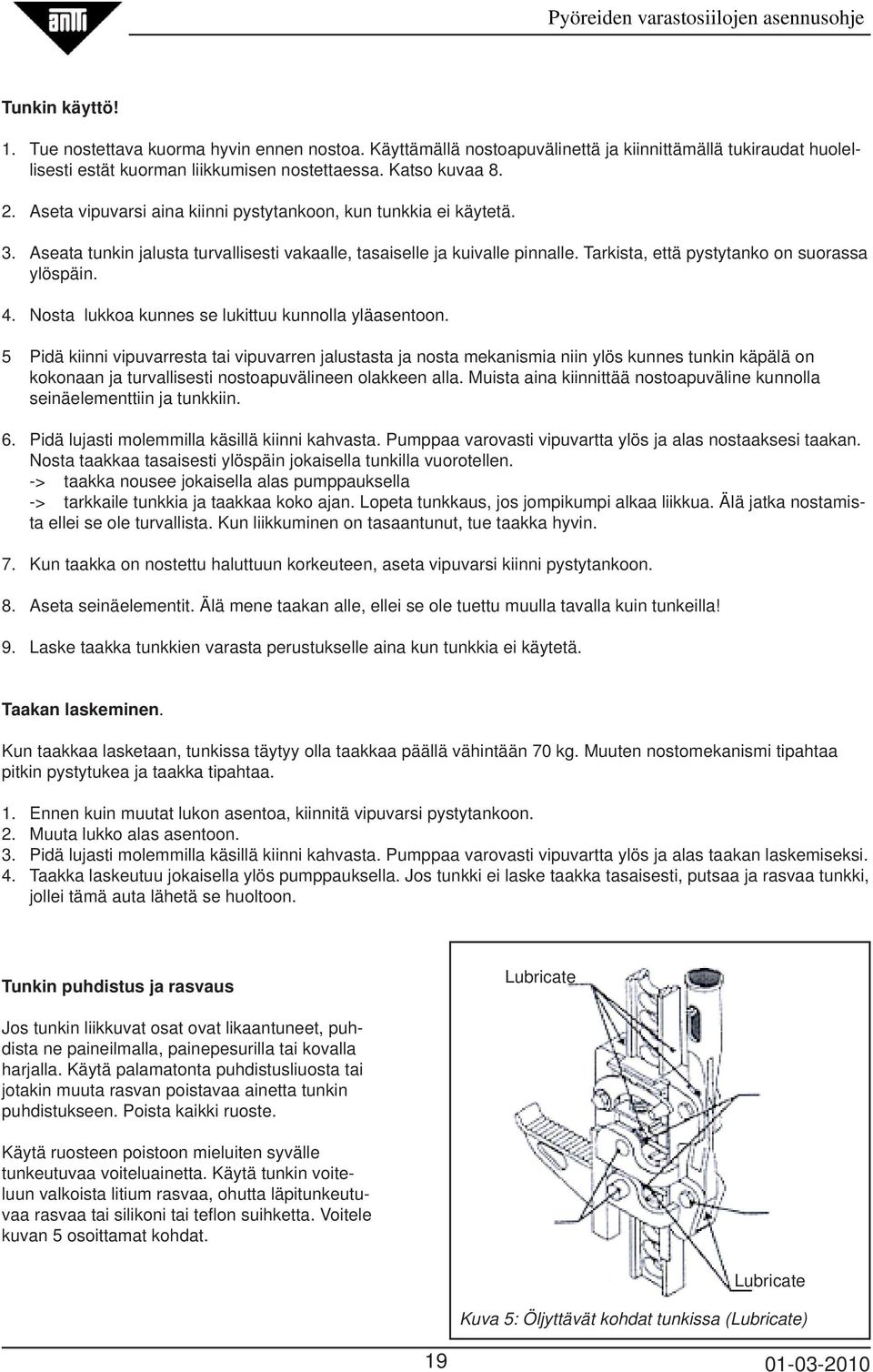

19 Tunkin käyttö! 1. Tue nostettava kuorma hyvin ennen nostoa. Käyttämällä nostoapuvälinettä ja kiinnittämällä tukiraudat huolellisesti estät kuorman liikkumisen nostettaessa. Katso kuvaa Aseta vipuvarsi aina kiinni pystytankoon, kun tunkkia ei käytetä. 3. Aseata tunkin jalusta turvallisesti vakaalle, tasaiselle ja kuivalle pinnalle. Tarkista, että pystytanko on suorassa ylöspäin. 4. Nosta lukkoa kunnes se lukittuu kunnolla yläasentoon. 5 Pidä kiinni vipuvarresta tai vipuvarren jalustasta ja nosta mekanismia niin ylös kunnes tunkin käpälä on kokonaan ja turvallisesti nostoapuvälineen olakkeen alla. Muista aina kiinnittää nostoapuväline kunnolla seinäelementtiin ja tunkkiin. 6. Pidä lujasti molemmilla käsillä kiinni kahvasta. Pumppaa varovasti vipuvartta ylös ja alas nostaaksesi taakan. Nosta taakkaa tasaisesti ylöspäin jokaisella tunkilla vuorotellen. -> taakka nousee jokaisella alas pumppauksella -> tarkkaile tunkkia ja taakkaa koko ajan. Lopeta tunkkaus, jos jompikumpi alkaa liikkua. Älä jatka nostamista ellei se ole turvallista. Kun liikkuminen on tasaantunut, tue taakka hyvin. 7. Kun taakka on nostettu haluttuun korkeuteen, aseta vipuvarsi kiinni pystytankoon. 8. Aseta seinäelementit. Älä mene taakan alle, ellei se ole tuettu muulla tavalla kuin tunkeilla! 9. Laske taakka tunkkien varasta perustukselle aina kun tunkkia ei käytetä. Taakan laskeminen. Kun taakkaa lasketaan, tunkissa täytyy olla taakkaa päällä vähintään 70 kg. Muuten nostomekanismi tipahtaa pitkin pystytukea ja taakka tipahtaa. 1. Ennen kuin muutat lukon asentoa, kiinnitä vipuvarsi pystytankoon. 2. Muuta lukko alas asentoon. 3. Pidä lujasti molemmilla käsillä kiinni kahvasta. Pumppaa varovasti vipuvartta ylös ja alas taakan laskemiseksi. 4. Taakka laskeutuu jokaisella ylös pumppauksella. Jos tunkki ei laske taakka tasaisesti, putsaa ja rasvaa tunkki, jollei tämä auta lähetä se huoltoon. Tunkin puhdistus ja rasvaus Lubricate Jos tunkin liikkuvat osat ovat likaantuneet, puhdista ne paineilmalla, painepesurilla tai kovalla harjalla. Käytä palamatonta puhdistusliuosta tai jotakin muuta rasvan poistavaa ainetta tunkin puhdistukseen. Poista kaikki ruoste. Käytä ruosteen poistoon mieluiten syvälle tunkeutuvaa voiteluainetta. Käytä tunkin voiteluun valkoista litium rasvaa, ohutta läpitunkeutuvaa rasvaa tai silikoni tai tefl on suihketta. Voitele kuvan 5 osoittamat kohdat. Lubricate Kuva 5: Öljyttävät kohdat tunkissa (Lubricate)

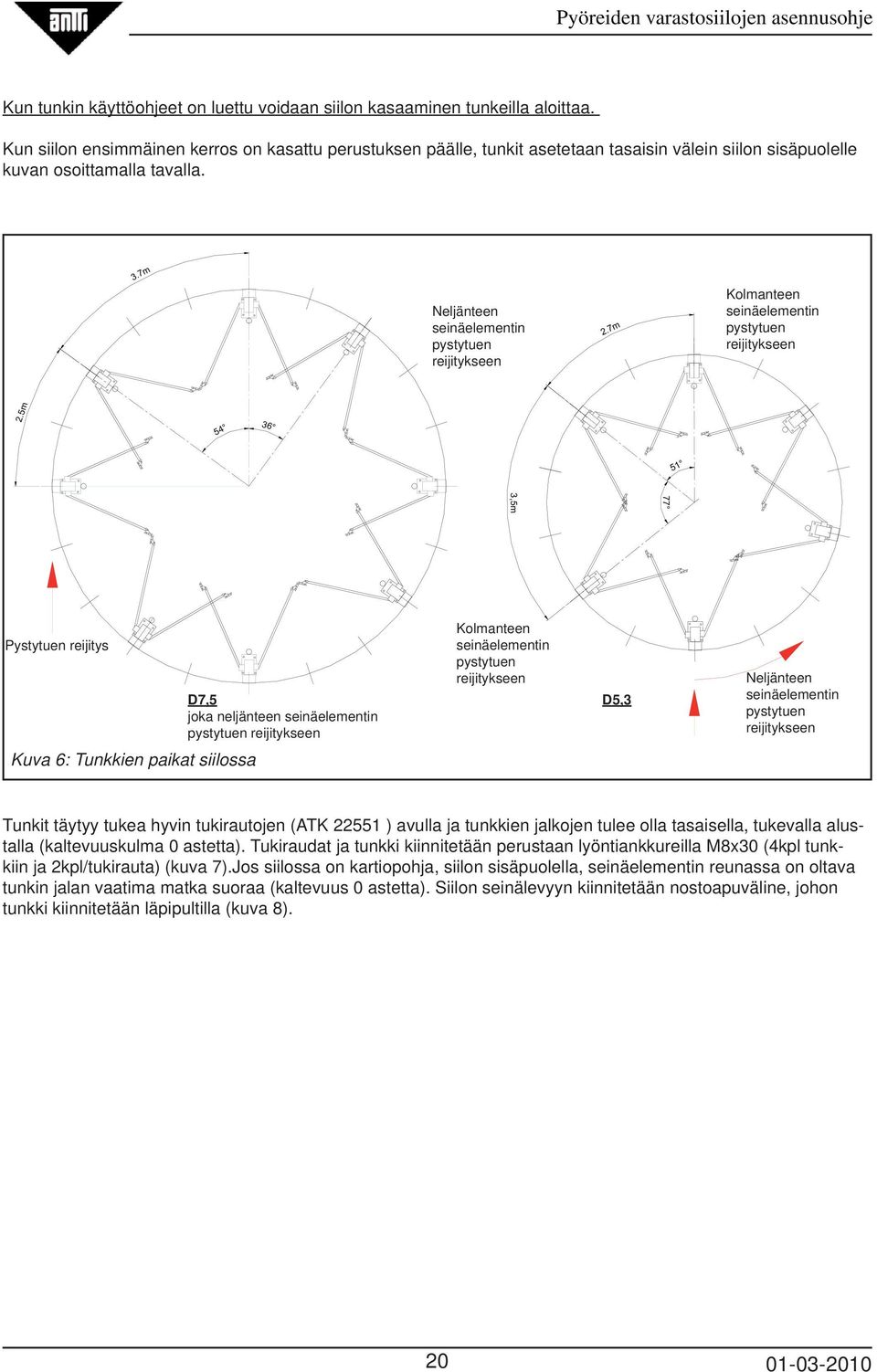

20 77 3,5m Pyöreiden varastosiilojen asennusohje Kun tunkin käyttöohjeet on luettu voidaan siilon kasaaminen tunkeilla aloittaa. Kun siilon ensimmäinen kerros on kasattu perustuksen päälle, tunkit asetetaan tasaisin välein siilon sisäpuolelle kuvan osoittamalla tavalla. 3.7m Neljänteen seinäelementin pystytuen reijitykseen 2.7m Kolmanteen seinäelementin pystytuen reijitykseen 2.5m Pystytuen reijitys D7,5 joka neljänteen seinäelementin pystytuen reijitykseen Kolmanteen seinäelementin pystytuen reijitykseen D5,3 Neljänteen seinäelementin pystytuen reijitykseen Kuva 6: Tunkkien paikat siilossa Tunkit täytyy tukea hyvin tukirautojen (ATK ) avulla ja tunkkien jalkojen tulee olla tasaisella, tukevalla alustalla (kaltevuuskulma 0 astetta). Tukiraudat ja tunkki kiinnitetään perustaan lyöntiankkureilla M8x30 (4kpl tunkkiin ja 2kpl/tukirauta) (kuva 7).Jos siilossa on kartiopohja, siilon sisäpuolella, seinäelementin reunassa on oltava tunkin jalan vaatima matka suoraa (kaltevuus 0 astetta). Siilon seinälevyyn kiinnitetään nostoapuväline, johon tunkki kiinnitetään läpipultilla (kuva 8)

21 Lyöntiankkureiden kiinnitys Kuva 7: Lyöntiankkurin asennus 1. Poraa Ø10 reikä. Syvyys maksimissaan 35 mm. 2. Puhdista reikä. 3. Lyö vasaralla lyöntiankkuri betonin pinnan tasalle. 4. Lyö ankkurin sisällä olevaa kiilaa esim. M6x40 ruuvilla, jolloin sisäkartio laajenee ja ankkuri lukkiutuu paikalleen. 5. Pistä ruuvi paikoilleen ja kiristä. Nostoapuvälineen kiinnitys seinälevyyn aloitetaan kolmanneksi alimmasta reiästä. Se kiinnitetään seinään neljällä M10x25 ruuvilla. Kun nostoapuväline on kiinnitetty seinään kiinnitetään tunkki siihen läpipultilla. HUOM! - Siilon pystytys kovalla tuulella on kiellettyä. - Kuormaa ei saa jättää lepäämään tunkkien varaan pitkäksi aikaa esim. yön yli vaan se on tuettava alhaalta muulla tavalla tai laskettava maahan. - Tunkin vipuvarsi on aina oltava kiinnitettynä pystytankoon, kun tunkkia ei käytetä. - Tunkin vipuvartta ei saa pidentää. - Tunkkia käytettäessä pidä vartalosi poissa vipuvarren liikeradalta. Kun tunkit on kiinnitetty siilon ensimmäiseen kerrokseen (ylin kerros), nostetaan kerrosta ylöspäin noin 35 cm, niin että tunkin pystytanko jää siilon yläreunan alapuolelle. Näin tunkit eivät vaikeuta katon paikoilleen asennusta

22 Vipuvarsi Nostoapuväline 30 Kierretanko Tunkki Tukirauta Mutteri Nostokäpälä Holkki Kartiopohjaisessa siilossa on oltava siilon sisäpuolella seinäelementin reunassa tunkin jalan vaatima matka suoraa pintaa. Nostoapuvälineen kiinnitys seinälevyyn aloitetaan kolmanneksi alimmasta rei ästä Tukiraudat kiinnitetään toisiinsa vähintään kolmella ruuvilla 50 Läpipultti 30 Tukirautojen kulma 50 takaa. Tukirautojen kulma 30 sivulta. Tuet kiinnitetään kahdella lyöntiankkurilla Kuva 8: Tunkin asennus

23 Katon asennus Kun siilon ensimmäinen kerros on kasattu, aloitetaan katon kasaus. Jos siiloon asennetaan nyt tai mahdollisesti myöhemmin yksi tai useampi lepotaso lue ennen katon asennusta sivut Lepotasojen ja seinätikkaiden sijoittelu vaikuttaa katon miesluukun sijaintiin. Siilon katto voidaan kasata siilon vieressä, jolloin nosturi on välttämätön katon nostossa tai se voidaan kasata ensimmäisen/ylimmän seinäkerroksen päälle itse valmistettua tukea käyttäen. Kun katto on asennettu paikoilleen, nostetaan siiloa tasaisesti jokaisella tunkilla vuoron perään ylöspäin aina tunkin ylimpään mahdolliseen asentoon noin 120 cm korkeuteen. Tämän jälkeen asennetaan uusi seinäkerros paikoilleen (katso kohta Seuraavien seinälevyjen asentaminen, sivu 29). Kun uusi kerros on asennettu lasketaan siilo maahan ja siirretään nostoapuvälineet alimman kerroksen levyihin ja liitetään ne seinään kuten ylimmässäkin kerroksessa. Näin jatketaan kunnes kaikki seinäkerroksen elementit on saatu paikoilleen. Jos siiloa kasataan pikkuhiljaa, siilo lasketaan maahan aina kun sitä ei kasata eli ei jätetä lepäämään tunkkien varaan, ja sillä hetkellä alimmasta kerroksesta jätetään viimeinen levy laittamatta, jotta kulku siilon sisältä sujuu ongelmitta. Kun siilon viimeistä kerrosta kasataan poistulo ja tavaroiden tuonti siilosta tapahtuu miesluukun kautta, joka on tehty ennen viimeisen kerroksen valmistumista. Katto voidaan kasata siilon vieressä, jolloin nosturi on välttämätön katon nostossa siilon päälle tai siilon ensimmäisen/ylimmän seinäkerroksen päälle itse valmistettua tukea käyttäen. VAIHTOEHTO 1: Katon kasaus siilon vieressä Katto voidaan kasata myös ensimmäisen seinäkerroksen päälle kts. s.26. Katto kasataan maassa, siilon vieressä, väliaikaista maassa olevaa tukea (kuva 6) tai nosturin kannattamaa apulevyä ø1200 käyttäen. Tuki ja apulevy on valmistettava itse esim. vesivanerista paksuus 3cm. Katso kuvaa. mm D5,3 m SIILO mm D7,5 m SIILO Ø Kuva 9: Maassa oleva tuki Maassa oleva tuki on tuettava hyvin, että se pysyy paikoillaan katon kokoamisen ajan. Kattolevyt ladotaan yksitellen paikoilleen, välit tiivistetään tiivistemassalla (menekki D5,3 1 kpl ja D7,5 3 kpl)(kuva 11), katon kulman tukilevyt asetetaan D 5,3 siilossa joka toisen kattolohkon väliin ja D 7,5 siilossa kaikkien kattolohkojen väliin toiseen ja kolmanteen tuplareikään katon ulkoreunasta laskien (kuva 10) ja kattolohkot kiristetään toisiinsa. Huomioi tikkaiden ja kattoluukun sijoitus oikeaan suuntaan. Muista kiristää ruuvit!

24 Katto D 40/11 s=3 Kulmatuki Ylävanne U-Rauta Seinä Kuva 10a D5,3: Katon kulman tukilevyn asennus joka toisen kattolohkon väliin ja katon kiinnitys ylävanteeseen. Katto D 40/11 s=3 Kulmatuki Ylävanne U-Rauta Pystytuki Seinä Kuva 10b D7,5: Katon kulman tukilevyn asennus jokaisen kattolohkon väliin ja katon kiinnitys ylävanteeseen. Tiivistemassaa kierretään pulttirivien ympäri Kuva 11: Massan laitto kattolevyjen väliin

25 VAIHTOEHTO 2: Katon keskikartion asennus Katon kartio asennetaan paikoilleen vasta kun katto on koottu muuten valmiiksi. Huom! Katon alla olevaa kannatustukea ei saa poistaa ennen keskikartion asennusta! Keskikartio on keskitettävä keskiaukon keskelle ennen kiinnityksen aloittamista. Keskikartio kiinnitetään jokaisen kattolevyn pystysauman kohdalta ruuveilla M 10x25 (kuva 12). Katon ja keskikartion väliin jäävä aukko tukitaan vaahtomuovipalalla ( D 5,3 -> 16 kpl, D 7,5 ->24 kpl). D 5,3 siilon superlonia voidaan joutua hieman pienentämään, jotta ne sopivat paremmin (~3cm). Keskikartio Kuva 12: Keskikartion kiinnitys pystysauman kohdalle Kattolevy Kun katto on kasattu, se nostetaan siilon ensimmäisen kerroksen päälle nostorautaa apuna käyttäen (kuva 13). Keskikartion on oltava paikallaan ennen katon nostoa. Nostorauta valmistetaan itse esim. RHS 140x80 L=400 putkipalkista tai vastaavasta ja siihen hitsataan kiinni nostokorva. Nostorauta pujotetaan katon alle keskikartion reiästä. Nosta katto varovasti elementtien päälle. Tämän jälkeen katto keskitetään elementteihin nähden ja kiinnitetään ylävanteeseen U-kiinnikkeillä (2 kpl kattolevyä kohden). Huomioi, että U-kiinnikkeet on kiinnitetty siten että toinen puoli on vanteessa ja toinen kattolohkossa (kuva 10). Keskikartio Katto 400 Kuva 13: Katon nosto siilon päälle nostorautaa apunakäyttäen Nostorauta

26 Katon kasaus ensimmäisen/ylimmän seinäkerroksen päälle Katon kasausta varten on itse valmistettava väliaikainen tuki esim. vanerista; paksuus 3cm. (kuva 14). Ø D 7,5m siilo D 5,3 m siilo Kuva 14: Katon kasaustuki Kattolevyt ladotaan yksitellen paikoilleen (piirrokset 1-4), välit tiivistetään tiivistemassalla (menekki D5,3 1 kpl ja D7,5 3 kpl). Katon kulman tukilevyt (nimike 33357) asetetaan kattolohkojen väliin toiseen ja kolmanteen reikään katon ulkoreunasta laskien (kuva 10b). Vain D7,5 siilossa on tuplareiät osan kiinnittämiseksi. D5,3 siilossa tukilevyt asennetaan joka toiseen väliin (8kpl) ja D7,5 siilossa jokaiseen väliin (16kpl). Kattolevyt kiristetään toisiinsa ja alapäästään seinän ylävanteeseen. Ylävanteeseen kiinnitys suoritetaan ensin vain neljällä U-kiinnikkeellä, jotka asetetaan tasaisesti koko kehälle, jotta katto voidaan helposti keskittää. U-kiinnikkeissä käytetään M10x40 ruuveja. Huomioi tikkaiden ja kattoluukun sijoitus oikeaan suuntaan. Muista kiristää kaikki ruuvit! Piirros1. Kaksi ensimmäistä kattolevyä kiinnitetään. Katon keskikartiota ei kiinnitetä vielä. Piirros 2. Yhteensä kahdeksan kattolevyä kiinnitetään toisiinsa ja ylävanteeseen. Kokoamissuunta myötäpäivään

27 Piirros 3. Viimeinen sauma täsmätään kohdalleen asennuspuikkoa apuna käyttäen ja ruuvit kiinnitetään alhaalta alkaen. Piirros 4. Kattolevyt kiinnitetään ylävanteeseen. Keskikartio kiinnitetään ja kiristetään. Katto on valmis.tikkaat ja katon miesluukku asennetaan. Vasta kun kaikki kattolevyt on nostettu paikoilleen ja kiinnitetty sekä toisiinsa että ylävanteeseen ensimmäisellä neljällä ruuvilla, aloitetaan ylävanteen loppujen U-kiinnikkeiden kiinnitys. Älä mene katolle ennen kuin kaikki ruuvit on kiinnitetty! Katon keskikartio asennetaan paikoilleen vasta kun katto on muuten koottu valmiiksi. Kasaustukea ei saa poistaa katon alta ennen kuin keskikartio on kiristetty paikoilleen. Jos tuki poistetaan, vaarana on että kattolohkot kiepsahtavat kärjestään asentajan painosta. Keskikartio on keskitettävä keskiaukon keskelle ennen kiinnityksen aloittamista. Keskikartio kiinnitetään jokaisen kattolevyn pystysauman kohdalta M 10x25 ruuveilla (kuva 12). Katon ja keskikartion aukko tiivistetään superlonilla (D5,3 16 kpl ja D7,5 24 kpl). D 5,3 siilon tiivistepalan korkeutta voidaan joutua hieman madaltamaan, jotta se sopii paremmin ( ~3cm). Huom. Katon miesluukku ja kattotikkaat kannattaa asentaa tässä vaiheessa ennen seuraavien seinälevyjen asentamista (katso kuvaa 21 ja 22)

28 Nostokorvien asennus Kun katto ja siilon ensimmäinen/ylin kerros on kasattu asennetaan nostokorvat. Nostokorvat kiinnitetään siilon katon ja seinäelementin liitoskohtaan (kuva 16. Nostokorvan kiinnitys) seinäelementin keskelle tasavälein (kuva 15) M10x30xruuveilla. Rei ät korvia varten on poratava itse. Nostokorvia tarvitaan D5,3 siilon pystytykseen 4 kpl ja D7,5 siiloon 8 kpl. HUOM! Nostokorvista nostettaessa ketjujen on oltava niin pitkiä, että vaakatason ja ketjun välinen kulma on 45 astetta tai yli. Kuva 15: Siilon nosto nosturin avulla. Seuraavaa kerrosta kootaan. Seinälevyt tulevat limittäin. Muista käyttää tiivistemassaa. Nostokorva Kattolevy Ylävanne Nostokorvan kiinnike Seinälevy Pystytuki (Huomaa, että tuki ei tule ylös asti) Kuva 16: Nostokorvan kiinnitys

29 Seuraavien seinälevyjen asentaminen Seuraavien seinälevyjen asentamiseksi siiloa on nostettava ylöspäin joko nosturilla (kuva 15) tai tunkkeja apuna käyttäen (katso tunkin käyttö). Siiloa nostetaan noin 120 cm ylös kerrallaan, jotta seinälevyt saadaan asennettua hyvin paikoilleen. Kun siilo on nostettu kiinnitetään toiseksi ylin seinäkerros ylimmäisen seinäkerroksen alaosaan (asennussuunta - katso kohtaa Ylimmän seinäkerroksen asennus ). Palkkien asennus pitää jakaa niin, että kootaan kaksi elementtikerrosta valmiiksi. Tämän jälkeen asennetaan näihin tulevat palkit paikoilleen (katso kuvaa 17a sekä 17b1 ja 17b2). Palkkien taakse reikien ympärille pursotetaan tiivistemassaa. Huomaa elementtejä asennettaessa jättää palkkien kohdalla oleva reikärivi vapaaksi pulteista turhan työn välttämiseksi. Tukipalkkit liitetään toisiinsa jatkospaloilla (ATK 33317). Jatkospalat ovat kaikki samanlaisia, vaikka varsinaisten tukien ainevahvuudet vaihtelevatkin. Tuet on kiristettävä tiukasti oikeaan kiristysmomenttiinsa (M10 ruuvit 50 Nm). Jatkospalaa ei saa pystytukien väliin jälkikäteen, joten ne on laitettava paikoilleen kasaamisen yhteydessä ennen seuraavaa alle tulevaa tukea. Kerrosten pystysaumat osuvat ylimmäisten levyjen puoliväliin (kuva 19). Huomioi seinäelementtien levypaksuudet ø7,5 m siilossa. Neljä ylintä kerrosta s=1,5 mm ja loput s=2,0 mm. Elementit asennetaan siten, että yläpuolella olevan elementin keskimmäinen reikärivi osuu aina asennettaessa elementin oikeanpuoleisen, näkyviin jäävän pystyreunan sisempään pulttiriviin. Elementtien kokoamissuunnan on oltava myötäpäivään.tukipalkit asennetaan jokaiseen kerrokseen. Huomioi tukien paksuus eri kerroksille (kuvat 17a ja 18). : Kuva 17a: Siilojen pystytuet. D5,3 tuet s=2 tuet s=2 tuet s=2 tuet s=3 tuet s=2 4-krs 5-krs 6-krs 7-krs Kaikkien seinäelementtien levypaksuus s= 1,25 tuet s=3 tuet s=2 tuet s=3 tuet s=2 tuet s=4 8-krs 9-krs 10-krs tuet s=3 tuet s=2 tuet s=

30 alapuolelle jäävä reuna pystytuki tulee ulompaan reikäriviin siten, että ylemmän elementin puolivälin reikärivi on kohdakkain Kuva 17b1: Siilon seinä ulkopuolelta katsottuna

31 Asennettaessa tukia peräkkäin tulee niiden päät olla vastakkain; toisissaan kiinni. Tukipalkin alareunan tulee olla tasan siilon reunan kanssa; huomaa palkin reijitys. Kuva 17b2: Tuki edestä katsottuna

32 seinä s=2 seinä s=1,5 tuet s=3 tuet s=2 s=2 seinä s=1,5 s=2 seinä s=1,5 tuet s=3 tuet s=2 seinä s=2 seinä s=1,5 tuet s=3 tuet s=2 5-krs 6-krs 7-krs Kuva 18: Siilojen pystytuet. D7,5 seinä s=2 seinä s=1,5 tuet s=3 tuet s=2 seinä s=2 seinä s=1,5 8-krs 9-krs 10-krs Sisäpuoli Ulkopuoli tuet s=3 tuet s=2 tuet s=4 tuet s=3 tuet s=2 tuet s=4 Kuva 19: Seinälevyjen limitys. Huomio! Ole tarkkana tukien ainevahvuuksien kanssa, etteivät ne mene sekaisin. Vältä palkkien sekaantuminen pitämällä ne eri nipuissa

33 Valmiin siilon kiinnittäminen perustuksiin Kun kaikki seinälevyt on asennettu paikoilleen ja siilo on valmis, asennetaan tartuntalaatat 160x160 s=12 (ATK 42446) jokaisen tuen kohdalle, perustuksen päälle ja lasketaan siilo näiden päälle. Mikäli korkeus ei täsmää käytä välilevyjä tartuntalaattojen lisäksi. Tartuntalaatat ja tuet kiinnitetään toisiinsa ja perutukseen kiinnikkeiden (ATK 42447) ja kiila-ankkureiden avulla (kuva 20). Kiila-ankkureita varten porataan ø12 reikä 90 mm syvyyteen. Lopuksi pohjakartio eristetään kosteudelta ja suoritetaan jälkivalu. Huomioi, että ennen jälkivalua suoritettu pohjakartion kosteuseristys bitumilla on tehtävä myös jälkivalun alle jääviin sinkittyihin metalliosiin. Tuore sinkki joka ei ole ehtinyt passivoitumaan reagoi betonin aineosien kanssa, josta seurauksena on korroosio. Em. syystä betonin alle jäävät osat on suojattava. Katso pääpiirustus ja kokoonpanokuvien detaljit, joissa suojattavat kohteet on esitetty tarkemmin. Vaipan ja ulkopuolisen jälkivalun raja tiivistetään (huom. Tiivistemassan ura vaipan ja ulkopuolisen jälkivalun rajassa). Katso perustuskuvia! SIVUSTA PYSTYTUKIEN KOHDALLA EDESTÄ PYSTYTUKIEN KOHDALLA Jälkivalu 25 Pystytuki Elastinen tiivistysmassa Tartuntalaatan kiinnike 160X160 S=12 160X160 S=12 Tartuntalaatta 160x160 Kiila-ankkuri M12x100 Tartuntalaatta 160x160 Kuva 20: Tartuntalaattojen kiinnitys

34 Seinän miesluukun asentaminen Miesluukku asennetaan sisäpuolelle siilon kylkeen, käytön kannalta sopivaan paikkaan tukien väliin keskelle. Miesluukkua varten on yksi elementti valmiiksi aukotettu. Tasapohjaiseen D7,5 siiloon luukku asetetaan kolmanteen seinäkerrokseen ja kartiopohjassa toiseen siilokerrokseen (katso kuvaa 21). Tasapohjaisessa D5,3 siilossa luukku asetetaan toiseen kerrokseen ja kartiopohjassa ensimmäiseen tai toiseen kerrokseen kerroksisen D5,3 siilon kylkeen tehdään aukko 686 x 686 mm miesluukun asennusta varten kerroksisessa D5,3 ja kaikissa D7,5 siiloissa miesluukun aukko on kooltaan 814 x 814 mm. D 5,3 ja D 7,5 3. krs 2. krs Viljaa 30 Viljaa 30 Tasapohja Kartiopohja Kuva 21: Mieluukun asentaminen

35 Katon miesluukun asentaminen Kattoluukku asennetaan kattotikkaitten kanssa samaan kattolohkoon tikkaiden alle paremman turvllisuuden vuoksi. Kattolohkopakkauksessa on mukana yksi erilainen kattolohko jossa on kattoluukun reitys. Luukku kiinnitetään M10x25 ruuveilla ja tiivistetään liimatiivistemassalla (kuva 22) Paremman vesitiiveyden saamiseksi voidaan kattolohkon reiän reunat naputella vasaralla ylöspäin n.5mm reunasta kattoluukun asentamisen jälkeen. Liima ja tiivistemassa Kuva 22: Kattoluukun tiivistys. Liima ja tiivistemassa laitetaan jokaisen rei än ympäri

36 PAK-seinätikkaiden ja turvajohteiden asennus Jos siiloon asennetaan yksi tai useampi lepotaso; lue ennen tikkaiden asennusta sivut Lepotasojen sijoittelu vaikuttaa tikkaiden asennukseen. Tikaselementit ovat 3 m pituisia. Tikkaat kootaan maassa ja kiinnitetään tämän jälkeen seinään kattotikkaiden kohdalle M8x30 ruuveilla ja M8 muttereilla. Siilotoimitus sisältää sen korkeutta vastaavan määrän tikaselementtejä, elementtien tarvikelaatikoita (1 / elementti) ja 2 kpl yläpoistumisjohteita. Tikkaan mitoitus aloitetaan sijoittamalla ylin tikasaskelma siilon katon reunan kohdalle. Alimman tikkaan mahdollinen ylimääräinen osa katkaistaan. MUOVITULPPA (*) , 2kpl YLÄPOISTUMISJOHDE 33428, 2kpl TIKASK. VASTAKAPPALE (***) 33434, 8 kpl KUUSIORUUVI M8x40 (*) , 2kpl MUTTERI M8 (*) , 2kpl KUUSIORUUVI M8x30 (***) , 16 kpl MUTTERI M8 (***) , 16 kpl PAK.TIKAS TARVIKEPAKKAUS Pakkauksien määrä 1 / tikaselementti (sisältää * -merkityt osat) TIKASELEMENTTI - 3m 33426, kpl-määrä siilon korkeuden mukaan TIKASKIINNIKE (*) , 4kpl MUTTERI M8 (**) , 35kpl KUUSIORUUVI M8x30 (**) , 35 kpl SELKÄJOHDE- PAKKAUS Pakkauksien määrä siilon korkeuden mukaan (sisältää ** -merkityt osat) SELKÄJOHDE -3M (**) 33433, 7kpl SELKÄKAARI (***) 33432, 4kpl SELKÄKAARI- PAKKAUS Pakkauksien määrä siilon korkeuden mukaan (sisältää *** -merkityt osat) TIKASK. VASTAKAPPALE (*) 33434, 4 kpl MUTTERI M8 (*) , 17 kpl KUUSIORUUVI M8 x 30 (*) , 13 kpl Täydellinen selkäjohteilla varustettu tikas muodostuu kehystetyistä osakokonaisuuksista. Tikaselementtien, tarvike- ja turvajohdepakkauksien määrä vaihtelee siilon korkeuden mukaan. Kuva 23: Seinätikkaiden ja turvajohteiden (lisävaruste) osat

37 Suojakaarien ja selkäjohteiden (lisävarusteita) asennus Turvajohteet tulee asentaa sellaiselle korkeudelle, että ylin suojakaari asettuu yläpoistumisjohteiden yläpäihin. Johteiden kiinnitys seinätikkaisiin tapahtuu suojakaarien päihin kiinnitettävillä tikaskiinnikken vastakappaleilla. Tikkaiden alapäässä turvajohteet ulottuvat 2,5-3 m korkeudelle maasta. Selkäjohteiden mahdollinen ylimääräinen osa katkaistaan alimman suojakaaren alapinnan tasalta. Asenna ylin suojakaari yläpoistumisjohteiden yläpäähän. Sulje yläpäät muovitulpilla. Yläpoistumisjohteet Sijoita ylin tikasaskelma siilon katon reunan kohdalle. Sijoita ylin tikaskiinnikepari ylimmän tikasaskelman alapuolelle. Tikaskiinnikeparien pystysuuntainen etäisyys 1500 mm. Tikkaan kiinnitys siilon seinään M8 x 30 kuusioruuveilla ja muttereilla. Liitä tikaselementit toisiinsa tarvikepakkauksessa olevilla M8 x 40 ruuveilla ja M8 muttereilla. Asenna alin suojakaari 2,5-3 m korkeudelle maasta. Käytä selkäjohteiden alkuperäisiä reikiä Tasaa alimpien tikaskiinnikeparien etäisyys niin, että tikkaiden alapää tulee hyvin tuetuksi. Katkaise selkäjohteet alimman suojakaaren alapinnan tasalta. Jos alin tikaselementti on liian pitkä, katkaistaan siitä osa pois. Kuva 24: Seinätikkaiden ja turvajohteiden (lisävaruste) asennusohjeita

38 Lepotasojen sijoitus Lepotasojen sijoituksessa viitattu standardiiin SFS-EN ISO Asenna ylin suojakaari n.20mm lepotason pohjan alapuolelle Selkäjohteet katkaistaan lepotason alapuolelta Tikaskiinnikkeet käännetään tikkaiden taakse käytettäessä lepotasoa Hmax = 10000mm Kuva 36a Ilman lepotasoa oleva tikas (yksittäinen tikasjakso) hmax = 6000mm Kuva 36b Tikkaat joissa lomittaiset tikasjaksot 1 Saapumisalue 2 Lähtöalue 3 Välitaso tai lepotaso 4 Tikasjakso DETAIL A Kuva 25 Kuva

39 Katon miesluukun sijainti lepotason ja seinätikkaiden suhteen Siilon keskiö, katon miesluukku ja katolle menevät seinätikkaat samassa linjassa Kuva 27 Kaksi tai useampi siilo rinnakkain Siilovaipan ulkohalkaisija Siilovaipan ulkohalkaisija Kuva 28: Katon miesluukkujen sijainti siilostopatterissa jossa seinätikkaat ja lepotaso Kaksi tai useampi siilo rinnakkain. Siilostopatterin päällä yläkuljetin. Yläkuljetin Kuva 29: Suositeltava katon miesluukkujen ja lepotasojen sijainti, kun siilojen päällä yläkuljetin Katon miesluukun asento Kattoa asennettaessa on huomioitava, että katolle menevö seinätikas ja katon miesluukku ovat keskenään samassa linjassa. Asemointiin on syytä kiinnittää erityistä tarkkuutta, jos siilossa on lepotaso tai kattotikkaat. Jos katto asetetaan oikeaan asentoon saadaan lepotason kiinnityksessä hyödynnettyä siilon vaipassa olevia valmiita reikiä. Katon oikea asento varmistaa myös, että lepotaso, seinätikkaat ja kattotikkaat sopivat keskenään yhteen

40 Kattomiesluukku Mitoitus vaipan ulkopinnasta leveämmän poimun kohtaa Siilon vaippa Siilon katolle menevät seinätikkaat Kuva 30 Kuva 31 Kattomiesluukun sijainti lepotasoon nähden Lepotason kiinnikkeiden etäisyys toisistaan on 1191 mm vaipan ulkopintaa pitkin (kaarevasti) mitattuna. Samalla etäisyydellä löytyy siilon vaipasta reiät, joihin lepotaso kannattaa ehdottomasti kiinnittää (Vaippaan tai pystytukiin tilanteesta riippuen). Mittaa siilon vaipan ulkopintaa pitkin kattomiesluukun oikea sijainti ja merkkaa se siilon vaipan yläreunaan. Asenna miesluukun reikä keskiömerkin kanssa kohdakkain

41 PYÖRÖSIILO D5,3 m KATTOASKELMAT (Lisävaruste) PYÖRÖSIILO D7,5 m KATTOASKELMAT (Lisävaruste) Kattoaskelmien asentaminen Kattoaskelmat asennetaan suoraan kattolevyjen liitossauman päälle. Kulma kiinnikkeet asennetaan kattolevyn pystysaumaan ruuveilla M10x25, siten että niiden yläreuna on kattolevyn särmän tasolla, kts kuva 32. Kulmaa kääntämällä saadaan reiät sopimaan eri siilo malleihin. Ensin asennetaan neliö kiinnityslevy kiinnityskulman päälle ja laitetaan ruuvilla M10x25 kiinni, jätetään erittäin löysäksi. Kun molemmat askelman kiinnityskulmat ovat paikoillaan, pujotetaan askelma paikoilleen. Kiristetään ruuvit. Jos halutaan askelmista kiilamainen, laitetaan toiset päädyt saman matkan päähän kattolevyn saumasta ja katkaistaan toiselta puolelta kattolevyn suuntaisesti. Kuva 32: Askelmien asentaminen

42 Kattotikkaiden asennus (Lisävaruste) Katso kuvia seuraavilla sivuilla. Kattotikkaat saa ostaa lisävarusteena. Siilo halkaisija D3,4 Sillo halkaisija D5,3 Sillo halkaisija D7,5 Nimike numero: A72971P peruspakkaus A72971P peruspakkaus + A72972P lisäpakkaus A72971P peruspakkaus + ( 2x A72972P) lisäpakkaus Katon miesluukku asennetaan turvallisuussyistä kattotikkaiden alle. Tämän vuoksi tikkaan askelmat, jotka sijaitsevat luukun kohdalla, kiinnitetään siipimuttereilla potkulistaan. Näin askelmat saadaan helposti poistettua luukun käytön ajaksi. Huomioi D7,5:ssa, että siipimuttereilla kiinnitetyt askelmat ovat kattoluukuun kohdalla! D3,4 ja D5,3 malleissa miesluukku on niin korkea, että askelmaa ei voi asentaa tähän kohtaan. Ohjeistuksena, että askelmat luukun viereen. Kuva 33: Tikkaiden kiinnitys katolle

43 Kattotikkaat kasataan maassa ensin valmiiksi ja nostetaan katolle, kun siilon ensimmäinen kerros ja katto ovat valmiina. Tikkaat kiinnitettään katon U-kiinnikkeisiin ja 52x52 kiinnityspalan avulla (kuva 35). Ruuvit on kiristettävä hyvin tiukalle. (M10x40) LISÄPAKKAUS A72972P PERUSPAKKAUS A72971P Kuva 34: Kuva 35: Kattotikkaiden kiinnitys kattoon (katso sivun 44 osaluettelo)

44 A72971P PYÖRÖSIILO PERUSPAKKAUS KOKOONPANO-OHJE Kuva 36: Osa Nimike Nimitys Piir. nro Kpl Massa PYÖRÖS KATTOTIKAS D3,4-7, ASKEL ,79 2 A72975 PYÖRÖS KATTOTIKAS POTKULISTA VAS A ,55 3 A72977 PYÖRÖS KATTOTIKAS PYSTYTOLPPA VAS A ,68 4 A72973 PYÖRÖS KATTOTIKAS KOLMIOTUKI VAS A ,25 5 A72960 PYÖRÖS KATTOTIKAS KAIDE A ,74 6 A72976 PYÖRÖS KATTOTIKAS POTKULISTA OIK A ,55 7 A72978 PYÖRÖS KATTOTIKAS PYSTYTOLPPA OIK A ,68 8 A72974 PYÖRÖS KATTOTIKAS KOLMIOTUKI OIK A , ASKELMA KATTOTIKAS , KIINNIKE PYÖRÖSIILO M , KIINNITYSPALA PL 3 X 52 X , ALUSLAATTA ZN PL3 D 40/11 4 0, RUUVI 6K ZN 10X40 DIN , MUTTERI M8 DIN MUTTERI M10 DIN RUUVI LUKKO ZN M 8X25 DIN , ALUSLAATTA ZN M10 DIN RUUVI 6K ZN 8X16 DIN , RUUVI LUKKO ZN M 8X50 DIN , MUTTERI SIIPI ZN M 8 DIN , PAK TIKAS 3M M04 TIKASK VASTAKPL ZN ,12 22 A72979 PYÖRÖS KATTOTIKAS TIKASKIINNIKE A ,
