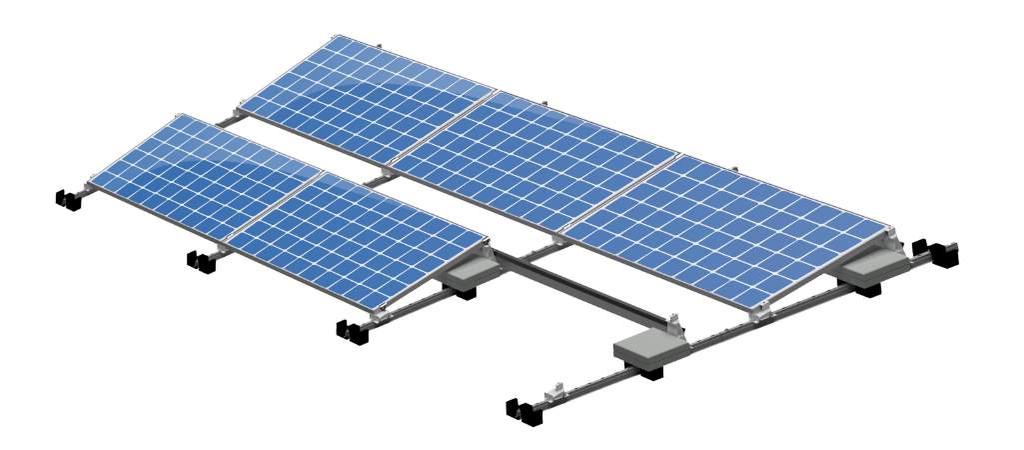

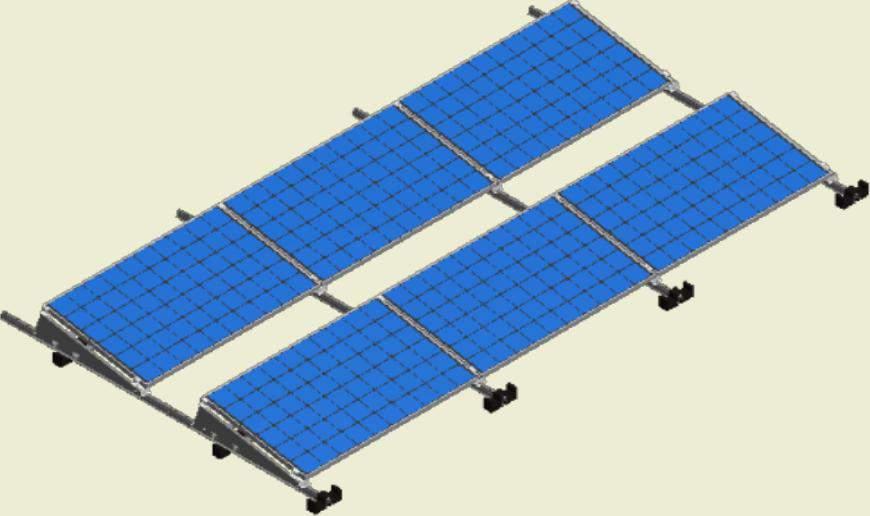

1 ValkPro+ sennusohje Käytä yhdessä ValkPVplanner-asennusoppaan kanssa Version 12 FI Van der Valk Solar Systems Solar Mounting Systems

2 Huomaa Sisällysluettelo Tämä käyttöohje ei ole projektikohtainen. Tämä käyttöohje ei ole laillisesti sitova. Siitä ei voida johtaa mitään oikeuksia. Käytä tätä käyttöohjetta yhdessä ValkPVplanner -ohjelman kanssa. Lue kaapelitiedotteesta ehdotuksia kaapeleista. Järjestelmä asennetaan katon keskiosaan. Sivupaneelit ovat valinnaiset. Massan kannattimet vain tarpeen mukaan. Vastuuvapauslauseke Sivu - Tarvittavat työvälineet Sivu - Etu- ja takajalustan asennus Sivu 01 Kumisten laatankannattimien asennus Sivu 02 Katonkannattimien liittäminen Sivu 03 Laattojen asettaminen kumisten laatankannattimien päälle Sivu 04 Laattojen asettaminen massan kannattimien päälle (valinnainen) Sivu 05 Massalohkot (valinnainen) Sivu 06 urinkopaneelien asennus Sivu 07 Sivupaneelin asennus (valinnainen) Sivu 08 Takapaneelien asennus Sivu 09 Etu- ja takajalustan purkaminen Sivu 10 sennusohje ValkPro+ Version 12 FI Van der Valk Solar Systems Solar Mounting Systems

3 Vastuuvapauslauseke Tämä asennusopas on lisäys projektiraporttiin, jossa annetaan erityiset projektia koskevat tiedot, kuten projektipiirustus ja painolastisuunnitelma tasakattoja varten. Projektiraportti luodaan ValkPVplanner-laskentatyökalun avulla. Tämä verkkopohjainen laskentatyökalu ja/tai sen avulla saadut raportit on tehty suurimmalla mahdollisella huolella. Siitä huolimatta on mahdollista, että jotkin tiedot eivät ole täysin paikkansapitäviä, koska kunkin projektiraportin tulokset perustuvat oletusarvoihin, jotka käyttäjän on aina tarkistettava. Tässä projektiraportissa annettuja ohjeita on noudatettava aina. Tähän verkkopohjaiseen laskentatyökaluun on integroitu kaikki sovellettavat standardit ja liitteet. On noudatettava kaikkia voimassa olevia rakenteisiin, turvallisuuteen ja rakentamiseen liittyviä määräyksiä. Katoille asennettavat kiinnitysjärjestelmät altistuvat tuulelle ja lumelle. PV-järjestelmän vaikutuksesta kyseiseen rakennukseen kohdistuu kuormitus. On tehtävä mallilaskelma sen toteamiseksi, että kestääkö rakennus ylimääräisen kuormituksen. Tarpeen mukaan on tehtävä muutoksia. Tasakattojärjestelmät on joko kiinnitettävä kattoon tai tuettava painolastilla, jotta varmistettaisiin, että järjestelmä ei voi liikkua, nousta ylös tai kallistua. ValkPVplanner-työkalun projektiraportissa määritelty painolasti on erittäin tärkeä sen varmistamiseksi, että kiinnitysjärjestelmää voi käyttää. Tasakaton kulman ollessa yli 5 astetta kiinnitysjärjestelmä on kiinnitettävä kattoon. Verkkopohjaisen laskentatyökalun laskelmissa ei oteta huomioon esteitä lähiympäristössä, kuten korkeita rakennuksia, kallioita ja vuoria. On rajoituksia, jotka koskevat järjestelmän sijaintipaikkaa katolla. urinkopaneelit on asennettava tietyn etäisyyden päähän katon reunasta kuten tässä projektiraportissa ja asennusoppaassa näytetään. Standardi takuu harja- ja tasakatoille ja maahan asennettaville järjestelmille on 10 vuotta, ja sitä voidaan pidentää tietyissä olosuhteissa. Takuuta koskevat takuuehdot, jotka on esitetty Van der Valk Solar Systems B.V:n yleisissä ehdoissa. Ehtojamme sovelletaan kaikkiin tuotteisiimme ja ne löytyvät sivustoltamme: Van der Valk Solar Systems B.V. ei ota mitään vastuuta mistään välittömistä ja/tai välillisistä seurauksista, jotka aiheutuvat jostakin teosta (tai laiminlyönnistä), joka perustuu ohjeissa annettuihin tietoihin tai siihen, että projektiraportissa tai asennusoppaassa annettuja ohjeita ei ole noudatettu eikä mistään mahdollisista vääristä tuloksista, jotka aiheutuvat tämän verkkopohjaisen laskentatyökalun käytöstä. Kiinnitysjärjestelmä on tuote, jonka on valmistanu: Van der Valk Solar Systems B.V., Rekisteröity Haaglandenin kauppakamariin numerolla Internet: Julkaisupvm: huhtikuu 2017: Version: General user instructions v2 EN Version 12 FI Van der Valk Solar Systems Solar Mounting Systems

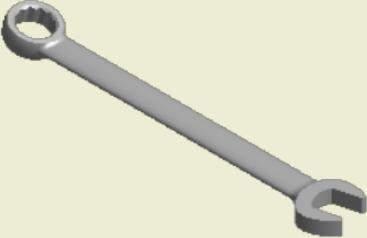

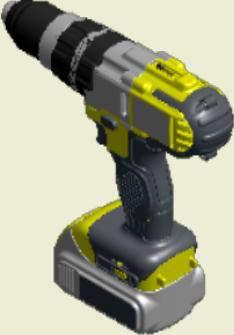

4 Necessary tools for ValkPro+ Wrench 13 Socket 13 Torx bit T-30 Cordless drill (for socket 13 and bit T-30)

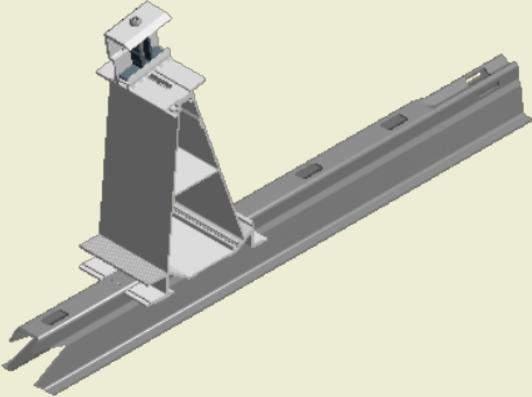

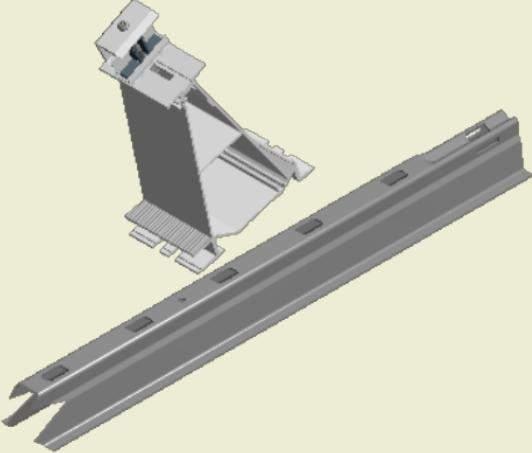

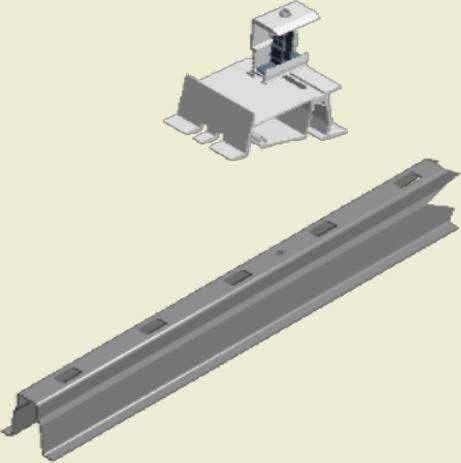

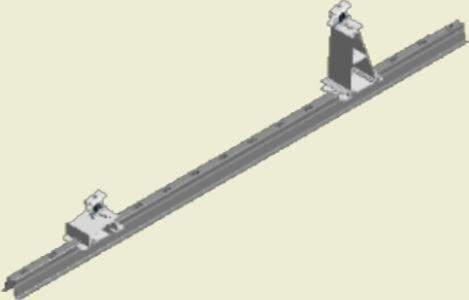

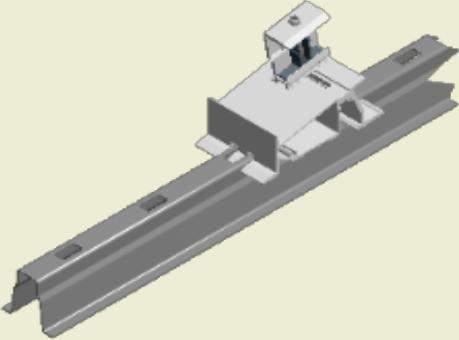

5 Side: Feet with Side-Clamp: Mounting the Front and Rear Foot Detail B Detail B Same procedure for feet with mid-clamp. 1 "click" Detail Position marker. 1 Detail "click" B 01

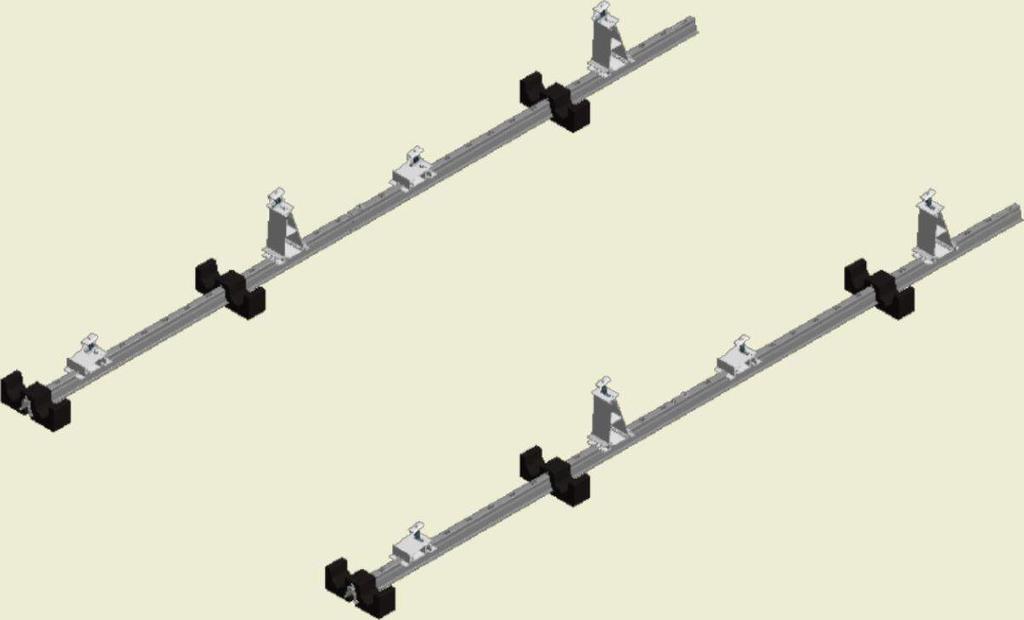

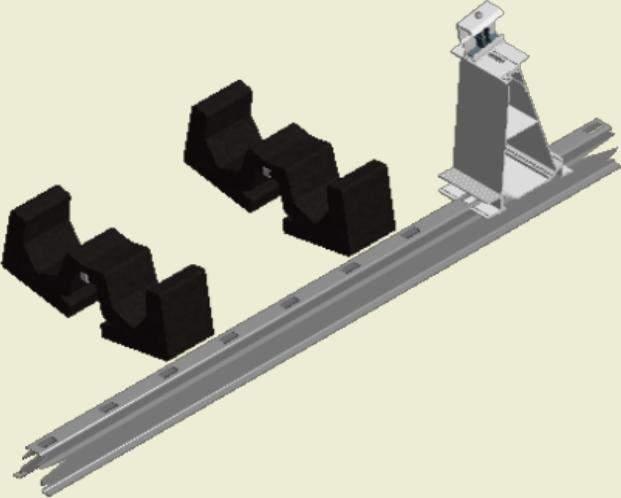

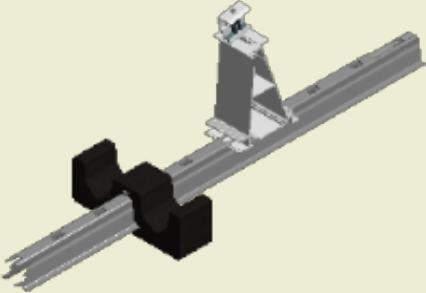

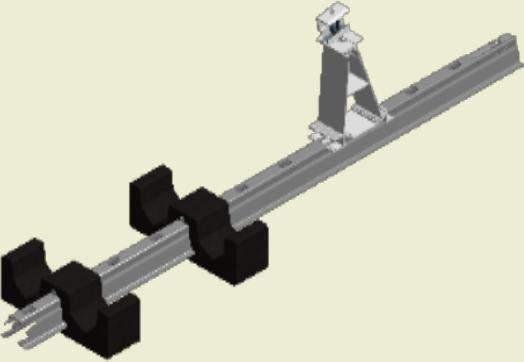

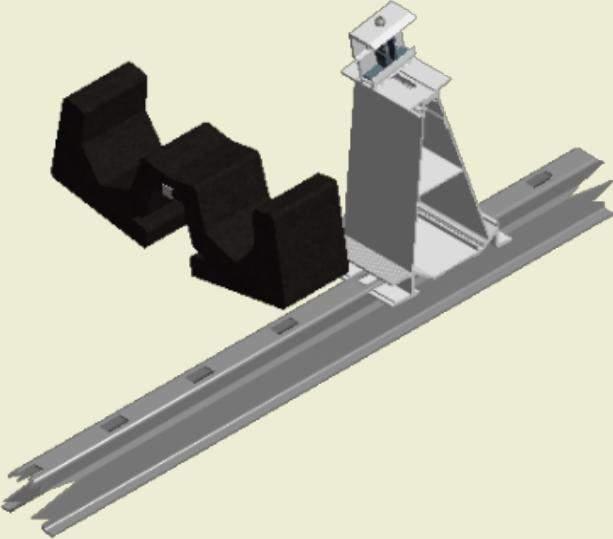

6 Placing the Rubber Tilecarriers When 1 Rubber Tilecarriers is needed. When 2 Rubber Tilecarriers are needed. (Check ValkPVplanner) (Check ValkPVplanner) Detail Detail B B 200mm 300mm 300mm 02

7 lignment key outlines Roof carriers. Coupling Roof carriers Detail Detail 15Nm Detail B Panel size +10mm The groove of the bolt corresponds with the orientation of the bolt head. Detail B Detail B Only use these Rubber Tilecarriers on the first row of the system (mount in 1st hole). 03

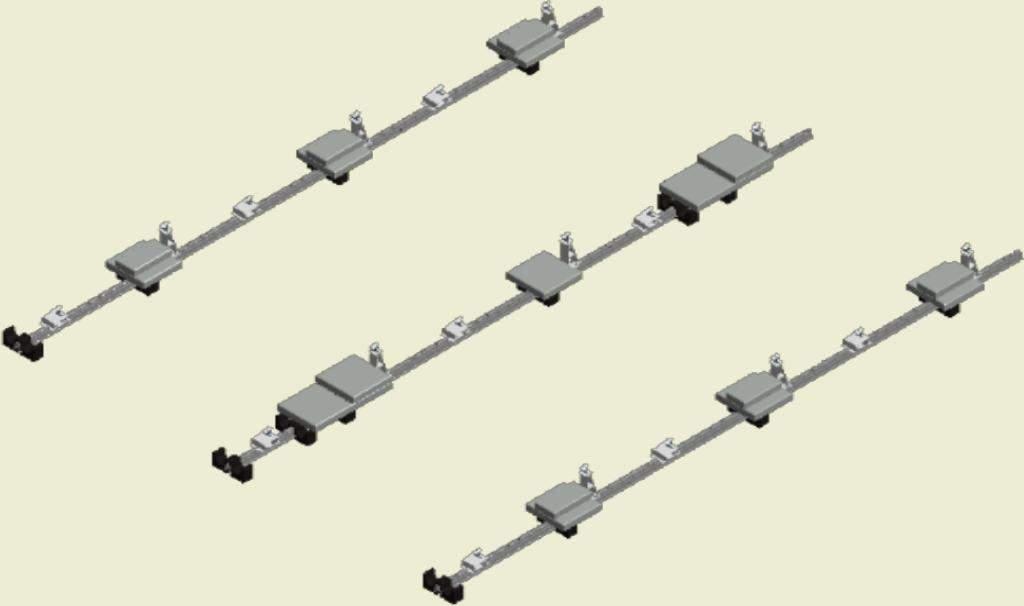

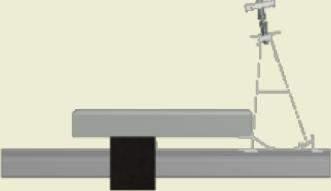

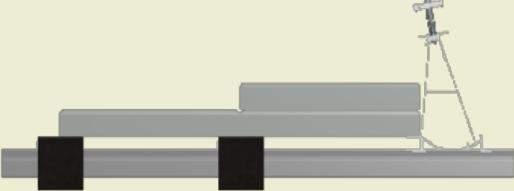

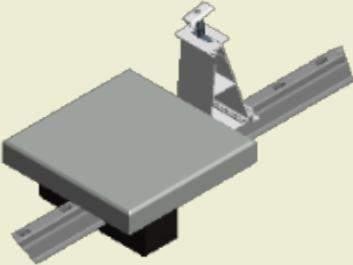

8 Detail B 3 Tiles Tile 300x300x45 (Optional) Placing tiles on the Rubber Tilecarrier Detail 1 Tile (max 2 tiles.) (Check ValkPVplanner for number of tiles) Panel size + 10mm B 04

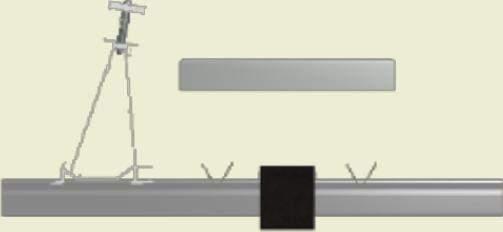

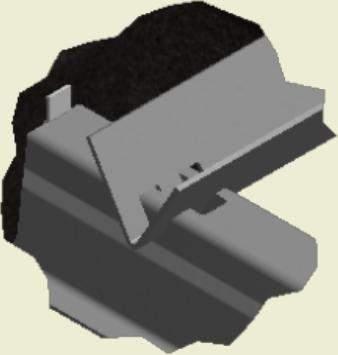

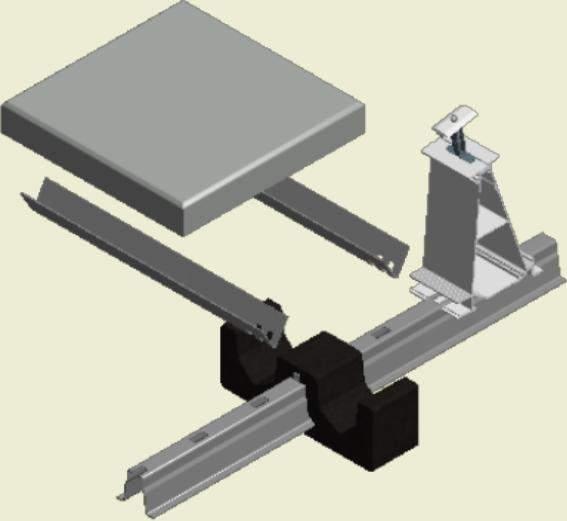

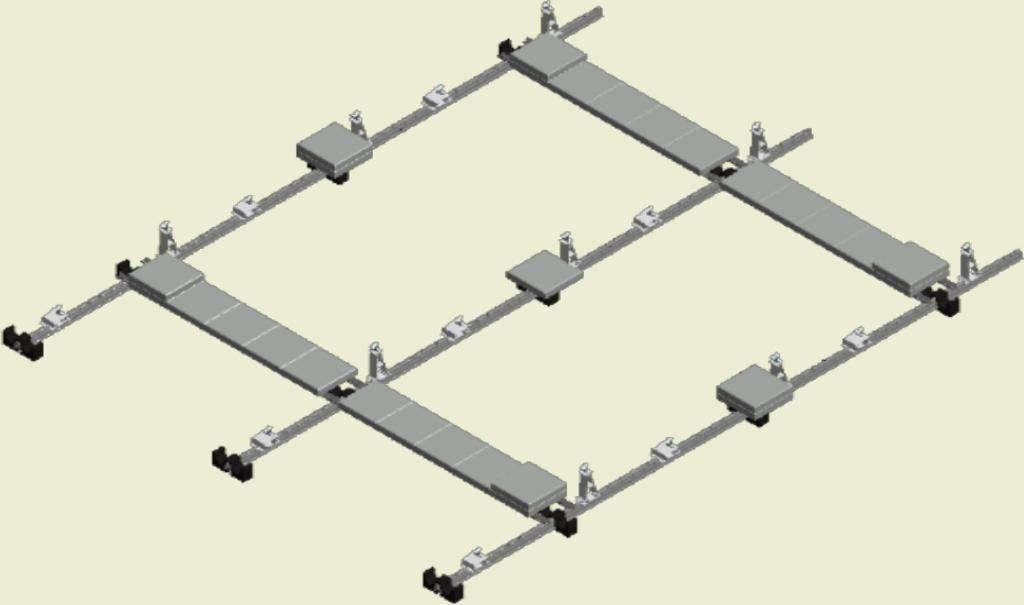

9 Placing tiles on the Mass carriers OPTIONL! For panel L= mm For panel L= mm Detail B B Detail Mass carriers are only required if the ballast cannot be placed on the Rubber Tilecarriers. (See ValkPVplanner.) Panel size + 10mm 200mm 05

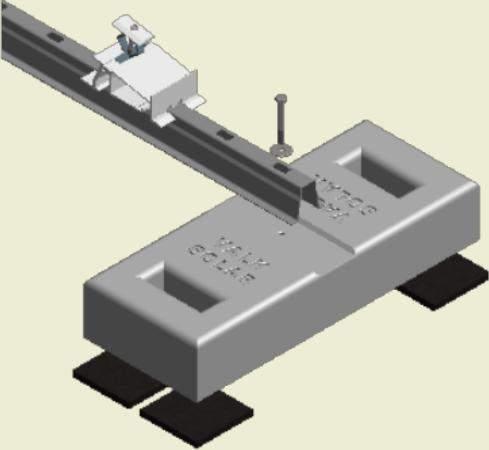

10 Mass Blocks OPTIONL! M8x65 M Detail 15Nm Check the ValkPVplanner how much extra ballast (tiles) is required Panel size + 10mm Only mount these mass blocks on the first row of the system. (Mount in 1st hole.) 06

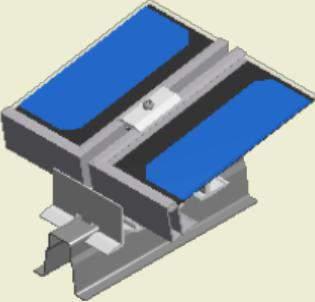

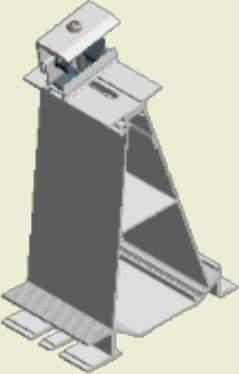

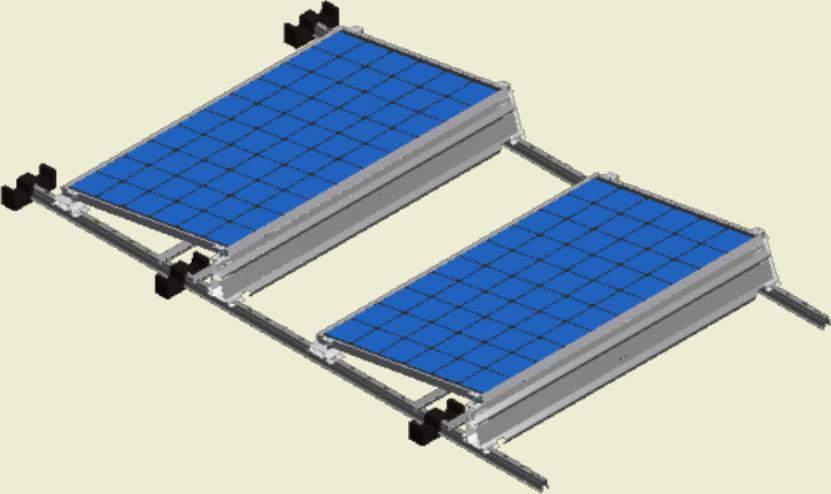

11 Mounting Solar Panels Detail 8Nm 8Nm Detail B B Detail B Use oblong hole to make space for the Solar Panel. Panel size + 10mm. 07

12 Left: Side panels are optional and only needed for esthetical purposes. Mounting Side Panels OPTIONL! Detail: Right: Nm L = Left Left R = Right Please note!! When using side panels the ballast must be placed on: - Mass carriers with whole tiles (300x300 mm) or - Rubber Tilecarrier with max. 3 half tiles (150x300 mm) Right 08

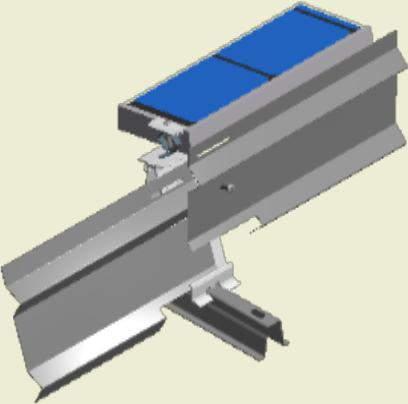

13 Mounting Back Panels (mandatory) for panel L= mm for panel L= mm Detail The two Back Panels overlay each other and are fastened with 1 Torx bolt. Detail 8Nm 09

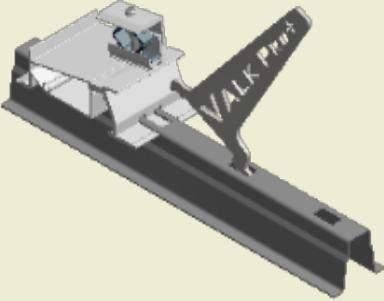

14 Disassemble Front and Rear Foot (Optional) Step 1 Step 2 Step 3 Detail Use the Disassembly Key to push the middle lock tab down. Now the Front or Rear Foot can be removed. Push Push Push the Disassembly Key simultaneous with the Front or Rear Foot towards each other to disassemble the Front or Rear Foot from the Roof Carrier. 10

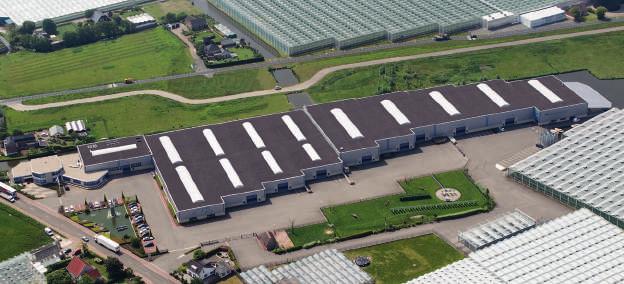

15 Tietoa meistä Van der Valk Solar Systems Van der Valk Solar Systems on yksi nopeimmin kasvavista yrityksistä aurinkoenergian alalla ja se keskittyy harjakatoille, tasakatoille ja peloille asennettavien aurinkopaneelien kiinnitysjärjestelmien kehittämiseen. Van der Valk Solar Systemsillä on myös toimisto ja varasto Isossa-Britanniassa. Kiinnitysjärjestelmämme kehitetään ja tuotetaan omassa tehtaassamme Hollannissa ja ne erottuvat joukosta monikäyttöisyyden, nopean asennuksen ja korkean laadun ansiosta. Ne on kehitetty uusimpien Euro-koodien mukaan ja täyttävät siten vaatimukset, jotka pankit ja vakuutusyhtiöt asettavat aurinkoenergialaitteistoille. Van der Valk Solar Systems tekee tiivistä yhteistyötä Van der Valk Systemsin kanssa. Tämä yritys on ollut jo vuodesta 1963 maailmalaajuisesti tunnettu tekijä liikkuvien järjestelmien ja kiinnityskomponenttien alalla. Yhteinen yrityskompleksimme on kooltaan m2 ja koostuu toimistoista ja teollisuushalleista. Käytössämme on modernit koneet ja uusimmat tekniikat, jotta voimme kehittää, valmistaa ja testata tuotteet ja järjestelmät nopeasti ja tarkasti. urinkopaneelien kiinnitysjärjestelmien kehittäjä ja tuottaja seuraavia varten: harjakatot tasakatot pellot kasvihuoneet vesistöt Elisätietoja saa Van der Valk Solar Systemsiltä, asennusyritykseltä tai projektiorganisaatiolta. Miksi valita Van der Valk Solar Systems? Innovatiiviset järjestelmät kehitetään maailmanlaajuisesti pätevien normien pohjalta Nopeat ja luotettavat toimitukset modernien koneiden ja suuren varaston ansiosta Järjestelmien toimittaja vuodesta 1963 Ilmainen ohjelmisto projektin suunnitteluun ja laskentaan Kaikki järjestelmät sopivat kaikenlaisille katoille tai alustoille Nopea asennus, koska tärkeät osat on esiasennettu Kaikki järjestelmät voidaan toimittaa sekä pysty- että vaakasuorassa kokoonpanossa Monet järjestelmät voidaan toimittaa valmiina paketteina. PLESE CONTCT VN DER VLK SOLR SYSTEMS, YOUR INSTLLTION COMPNY OR PROJECT ORGNISTION FOR FULL INFORMTION. Zwartendijk 73, 2681 LP Monster Nederland T +31 (0) F +31 (0) info@valksolarsystems.nl Innovation House, Discovery Park Ramsgate Road, Sandwich CT13 9FF United Kingdom T +44 (0) info@valksolarsystems.co.uk Van der Valk Solar Systems Solar Mounting Systems
