1 Kippiperävaunut Viljankuljetusperävaunut Paalivaunut Eläinkuljetusperävaunut Multilift-vaihtolavavaunut

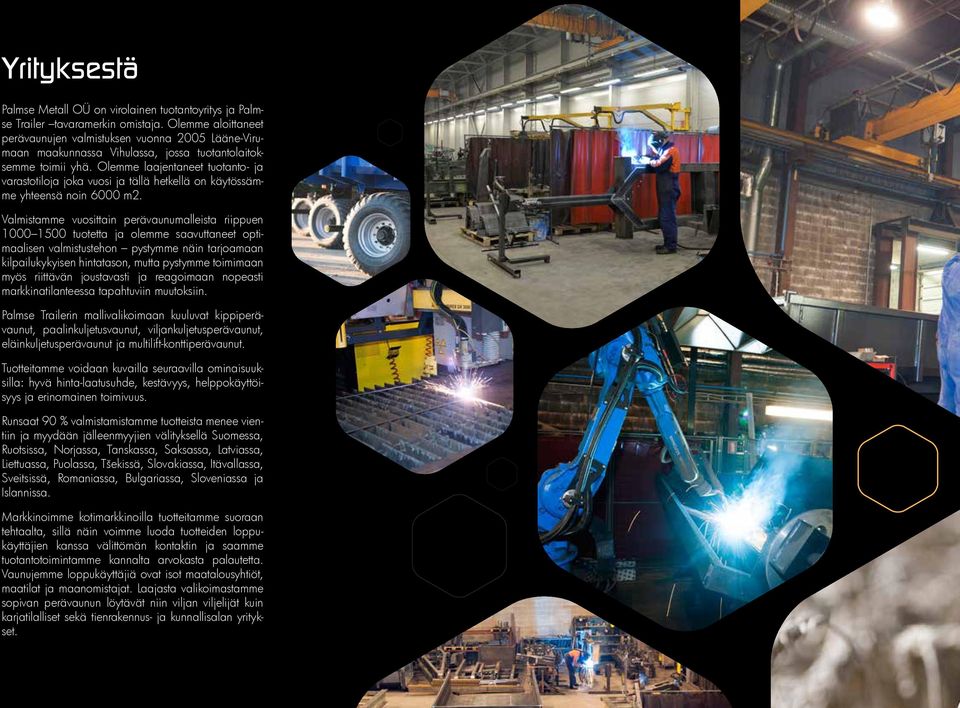

2 Yrityksestä Palmse Metall OÜ on virolainen tuotantoyritys ja Palmse Trailer tavaramerkin omistaja. Olemme aloittaneet perävaunujen valmistuksen vuonna 2005 Lääne-Virumaan maakunnassa Vihulassa, jossa tuotantolaitoksemme toimii yhä. Olemme laajentaneet tuotanto- ja varastotiloja joka vuosi ja tällä hetkellä on käytössämme yhteensä noin 6000 m2. Valmistamme vuosittain perävaunumalleista riippuen tuotetta ja olemme saavuttaneet optimaalisen valmistustehon pystymme näin tarjoamaan kilpailukykyisen hintatason, mutta pystymme toimimaan myös riittävän joustavasti ja reagoimaan nopeasti markkinatilanteessa tapahtuviin muutoksiin. Palmse Trailerin mallivalikoimaan kuuluvat kippiperävaunut, paalinkuljetusvaunut, viljankuljetusperävaunut, eläinkuljetusperävaunut ja multilift-konttiperävaunut. Tuotteitamme voidaan kuvailla seuraavilla ominaisuuksilla: hyvä hinta-laatusuhde, kestävyys, helppokäyttöisyys ja erinomainen toimivuus. Runsaat 90 % valmistamistamme tuotteista menee vientiin ja myydään jälleenmyyjien välityksellä Suomessa, Ruotsissa, Norjassa, Tanskassa, Saksassa, Latviassa, Liettuassa, Puolassa, Tšekissä, Slovakiassa, Itävallassa, Sveitsissä, Romaniassa, Bulgariassa, Sloveniassa ja Islannissa. Markkinoimme kotimarkkinoilla tuotteitamme suoraan tehtaalta, sillä näin voimme luoda tuotteiden loppukäyttäjien kanssa välittömän kontaktin ja saamme tuotantotoimintamme kannalta arvokasta palautetta. Vaunujemme loppukäyttäjiä ovat isot maatalousyhtiöt, maatilat ja maanomistajat. Laajasta valikoimastamme sopivan perävaunun löytävät niin viljan viljelijät kuin karjatilalliset sekä tienrakennus- ja kunnallisalan yritykset.

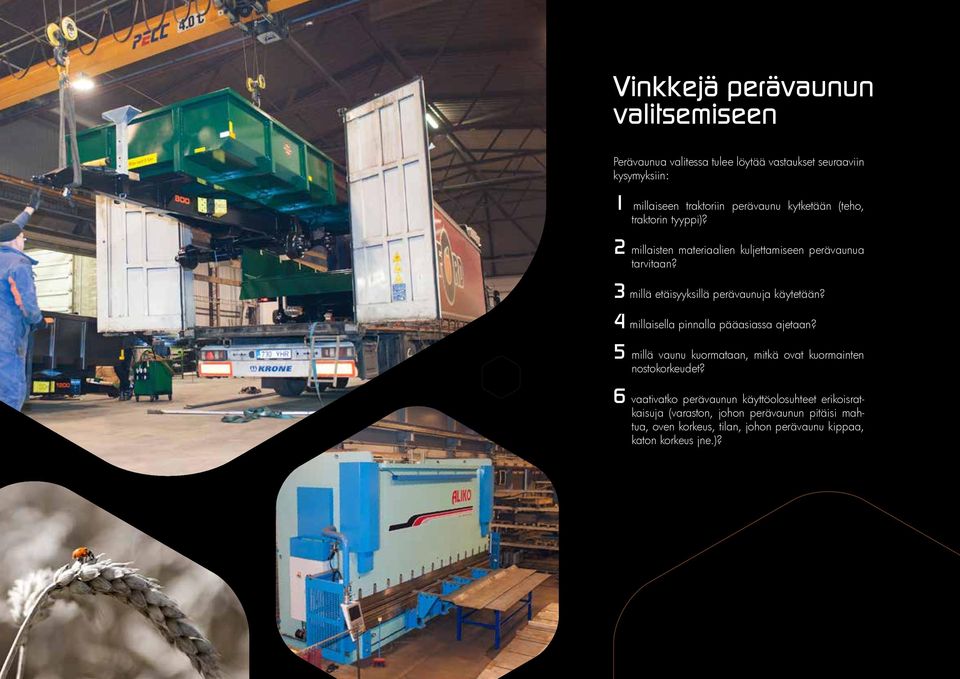

3 Vinkkejä perävaunun valitsemiseen Perävaunua valitessa tulee löytää vastaukset seuraaviin kysymyksiin: 1 millaiseen traktoriin perävaunu kytketään (teho, traktorin tyyppi)? 2 millaisten materiaalien kuljettamiseen perävaunua tarvitaan? 3 millä etäisyyksillä perävaunuja käytetään? 4 millaisella pinnalla pääasiassa ajetaan? 5 millä vaunu kuormataan, mitkä ovat kuormainten nostokorkeudet? 6 vaativatko perävaunun käyttöolosuhteet erikoisratkaisuja (varaston, johon perävaunun pitäisi mahtua, oven korkeus, tilan, johon perävaunu kippaa, katon korkeus jne.)?

4 Kevyet maansiirtovaunut Tähän luokkaan kuuluvat perävaunut, joiden kantavuus on 3,5t - 10t ja tilavuus 2,7-6,6 m3. Tämäntyyppisiä vaunuja käytetään yleensä kunnallis- ja rakennusalalla, mutta myös maataloudessa ja taimitarhoissa. Nämä perävaunut ovat pienien ulkomittojen ansiosta helposti käytettäviä erityisesti ahtaissa käyttökohteissa. PT 1000 IS on erikoismalli pinnoitustöitä varten sen ainutlaatuinen sivumuotoilu mahdollistaa perävaunun lavalla max 2380 mm leveiden laitteiden kuljettamisen ja lavan kaareva etukulma helpottaa irtotavaran purkamista vaunun lavalta kauhakuormaajalla. PT 350 D PT 8610 PT 1000 IS Kevyet maansiirtovaunut UUTUUS PT 350 P PT 350 D PT 600 PT 700 PT 800 PT 1000 UUTUUS PT 1000 IS PT 8610 Pituus (mm) Leveys (mm) Korkeus (mm) (2700) Lavan sisämitat (mm) 3000x1732x x1720x x2080x x2080x x2080x x2310x x2380x x2310x700 Tilavuus (m3) 2,7 2,8 4,2 4,2 4,2 6,5 6,6 6,5 Tilavuus korokelaidoilla (m3) ,8 - - Tyhjäpaino (kg) (3420) Max kantavuus (kg) Kokonaismassa (kg) Akseleiden lkm Jousitus - napa/akseli 70x70, 6 pulttia 70x70, 6 pulttia 70x70, 6 pulttia 80x80, 8 pulttia 70x70, 6 pulttia 70x70, 6 pulttia 70x70, 6 pulttia 70x70, 6 pulttia Nopeusrajoitus (km/h) Pyörät 11,5/80-15,3 11,5/80-15,3 400/60-15,5 500/ /60-15,5 400/60-15,5 500/ /60-15,5

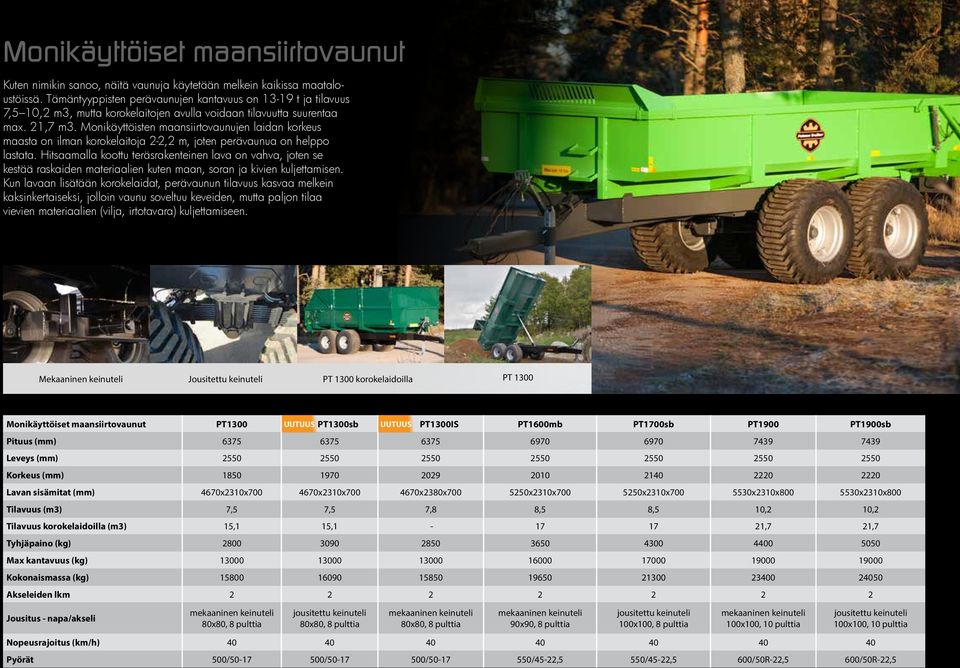

5 Monikäyttöiset maansiirtovaunut Kuten nimikin sanoo, näitä vaunuja käytetään melkein kaikissa maataloustöissä. Tämäntyyppisten perävaunujen kantavuus on t ja tilavuus 7,5 10,2 m3, mutta korokelaitojen avulla voidaan tilavuutta suurentaa max. 21,7 m3. Monikäyttöisten maansiirtovaunujen laidan korkeus maasta on ilman korokelaitoja 2-2,2 m, joten perävaunua on helppo lastata. Hitsaamalla koottu teräsrakenteinen lava on vahva, joten se kestää raskaiden materiaalien kuten maan, soran ja kivien kuljettamisen. Kun lavaan lisätään korokelaidat, perävaunun tilavuus kasvaa melkein kaksinkertaiseksi, jolloin vaunu soveltuu keveiden, mutta paljon tilaa vievien materiaalien (vilja, irtotavara) kuljettamiseen. Mekaaninen keinuteli Jousitettu keinuteli PT 1300 korokelaidoilla PT 1300 Monikäyttöiset maansiirtovaunut PT1300 UUTUUS PT1300sb UUTUUS PT1300IS PT1600mb PT1700sb PT1900 PT1900sb Pituus (mm) Leveys (mm) Korkeus (mm) Lavan sisämitat (mm) 4670x2310x x2310x x2380x x2310x x2310x x2310x x2310x800 Tilavuus (m3) 7,5 7,5 7,8 8,5 8,5 10,2 10,2 Tilavuus korokelaidoilla (m3) 15,1 15, ,7 21,7 Tyhjäpaino (kg) Max kantavuus (kg) Kokonaismassa (kg) Akseleiden lkm Jousitus - napa/akseli 80x80, 8 pulttia jousitettu keinuteli 80x80, 8 pulttia 80x80, 8 pulttia 90x90, 8 pulttia jousitettu keinuteli 100x100, 8 pulttia 100x100, 10 pulttia jousitettu keinuteli 100x100, 10 pulttia Nopeusrajoitus (km/h) Pyörät 500/ / / /45-22,5 550/45-22,5 600/50R-22,5 600/50R-22,5

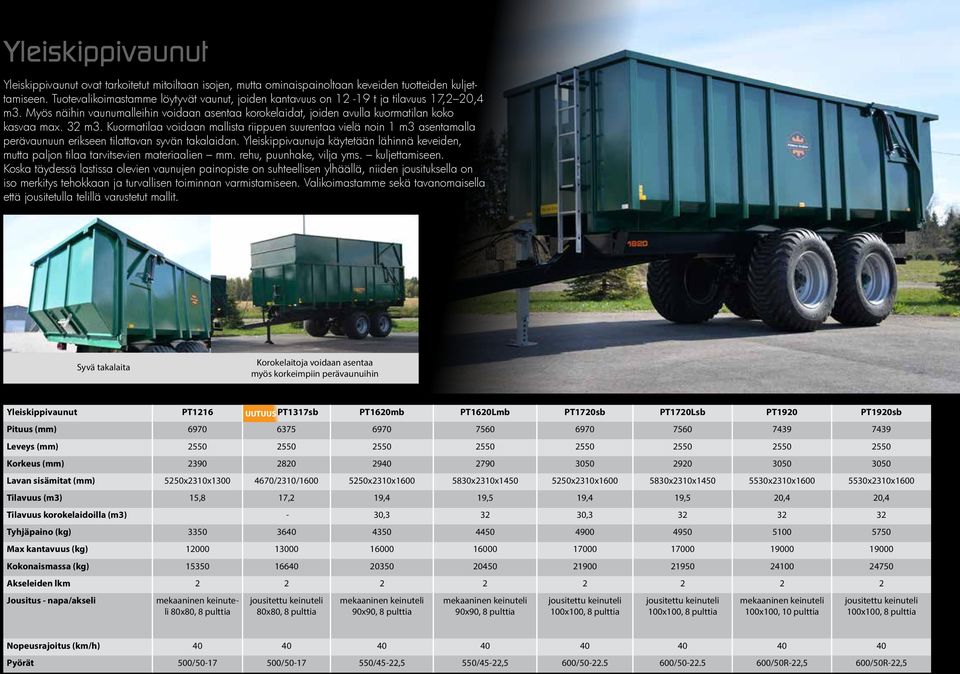

6 Yleiskippivaunut Yleiskippivaunut ovat tarkoitetut mitoiltaan isojen, mutta ominaispainoltaan keveiden tuotteiden kuljettamiseen. Tuotevalikoimastamme löytyvät vaunut, joiden kantavuus on t ja tilavuus 17,2 20,4 m3. Myös näihin vaunumalleihin voidaan asentaa korokelaidat, joiden avulla kuormatilan koko kasvaa max. 32 m3. Kuormatilaa voidaan mallista riippuen suurentaa vielä noin 1 m3 asentamalla perävaunuun erikseen tilattavan syvän takalaidan. Yleiskippivaunuja käytetään lähinnä keveiden, mutta paljon tilaa tarvitsevien materiaalien mm. rehu, puunhake, vilja yms. kuljettamiseen. Koska täydessä lastissa olevien vaunujen painopiste on suhteellisen ylhäällä, niiden jousituksella on iso merkitys tehokkaan ja turvallisen toiminnan varmistamiseen. Valikoimastamme sekä tavanomaisella että jousitetulla telillä varustetut mallit. Syvä takalaita Korokelaitoja voidaan asentaa myös korkeimpiin perävaunuihin Yleiskippivaunut PT1216 UUTUUS PT1317sb PT1620mb PT1620Lmb PT1720sb PT1720Lsb PT1920 PT1920sb Pituus (mm) Leveys (mm) Korkeus (mm) Lavan sisämitat (mm) 5250x2310x /2310/ x2310x x2310x x2310x x2310x x2310x x2310x1600 Tilavuus (m3) 15,8 17,2 19,4 19,5 19,4 19,5 20,4 20,4 Tilavuus korokelaidoilla (m3) - 30, , Tyhjäpaino (kg) Max kantavuus (kg) Kokonaismassa (kg) Akseleiden lkm Jousitus - napa/akseli 80x80, 8 pulttia jousitettu keinuteli 80x80, 8 pulttia 90x90, 8 pulttia 90x90, 8 pulttia jousitettu keinuteli 100x100, 8 pulttia jousitettu keinuteli 100x100, 8 pulttia 100x100, 10 pulttia jousitettu keinuteli 100x100, 8 pulttia Nopeusrajoitus (km/h) Pyörät 500/ / /45-22,5 550/45-22,5 600/ / /50R-22,5 600/50R-22,5

7 Yleiskippivaunut suuremmalla kantavuudella Näiden vaunujen kantavuus on t ja kuormatilavuudet ovat eri malleilla 11,4 27,2 m3, joita voidaan korokelaitoja käyttämällä suurentaa max. 42,6 m3. Nämä vaunut voidaan varustaa ohjautuvilla ja taka-akselin lukituksella varustetuilla,tai pakko-ohjatuilla akselistoilla, erillisjousituksella sekä hydraulisella vetoaisan jousituksella. Kaikissa tämän luokan perävaunuissa on kääntösäteen vähentämiseen ja liikkuvuuden parantamiseen ohjautuvat akselit kahden akselin mallissa taka-akseli ja kolmen akselin malleissa etu- ja taka-akseli. Erillisjousitus Ohjautuva akselisto Vetoaisan jousitus Isot yleiskippivaunut UUTUUS PT 2012 PT 2021 PT 2023 PT 2221 PT2223 PT 2226 PT 2228 Pituus (mm) Leveys (mm) Korkeus (mm) Lavan sisämitat (mm) 6170x2310x x2310x x2310x x2310x x2310x x2310x x2310x1600 Tilavuus (m3) 11,4 20,7 22,8 20,7 22,8 24,7 27,2 Tilavuus korokelaidoilla (m3) 33,5 35,6 33,5 35, ,6 Tyhjäpaino (kg) Max kantavuus (kg) Kokonaismassa (kg) Akseleiden lkm napa/akseli 100x100, 10 pulttia 100x100, 10 pulttia 100x100, 10 pulttia 100x100, 10 pulttia 100x100, 10 pulttia 100x100, 10 pulttia 100x100, 10 pulttia Jousitus kaksiakselinen erillisjousitettu kaksiakselinen erillisjousitettu kaksiakselinen erillisjousitettu kolmiakselinen erillisjousitettu kolmiakselinen erillisjousitettu kolmiakselinen erillisjousitettu kolmiakselinen erillisjousitettu Ohjautuvat akselit takana takana takana edessä ja takana edessä ja takana edessä ja takana edessä ja takana Taka-akselin lukitus kyllä kyllä kyllä kyllä kyllä kyllä kyllä Nopeusrajoitus (km/h) Pyörät 600/55R-26,5 600/55R-26,5 600/55R-26,5 600/50R-22,5 600/50R-22,5 600/50R-22,5 600/50R-22,5

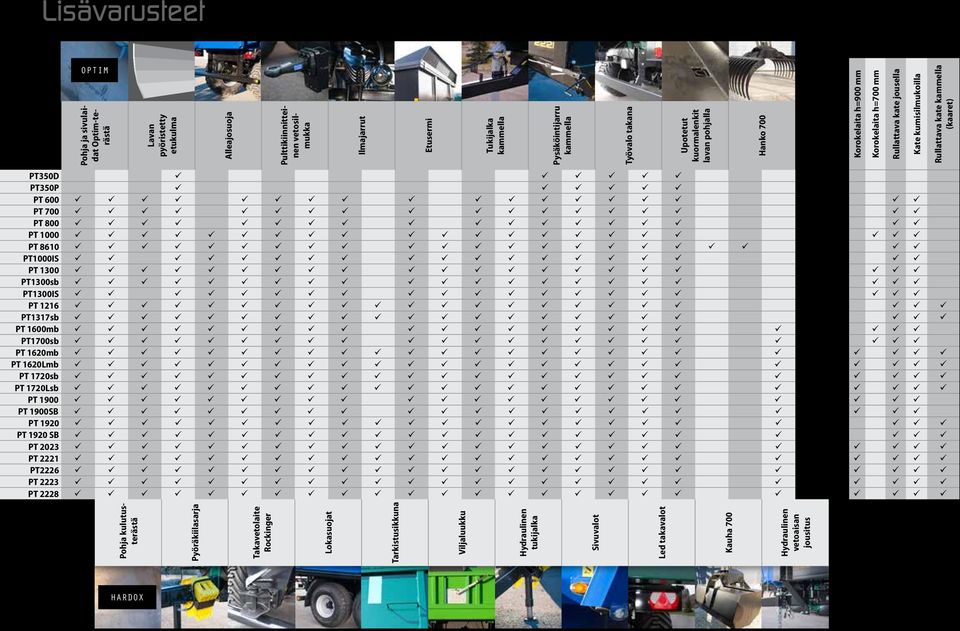

8 Lisävarusteet OPTIM Lavan pyöristetty etukulma Alleajosuoja Pohja ja sivulaidat Optim-terästä Pulttikiinnitteinen vetosilmukka Ilmajarrut PT350D PT350P PT 600 PT 700 PT 800 PT 1000 PT 8610 PT1000IS PT 1300 PT1300sb PT1300IS PT 1216 PT1317sb PT 1600mb PT1700sb PT 1620mb PT 1620Lmb PT 1720sb PT 1720Lsb PT 1900 PT 1900SB PT 1920 PT 1920 SB PT 2023 PT 2221 PT2226 PT 2223 PT 2228 Etusermi Tukijalka kammella Pysäköintijarru kammella Työvalo takana Upotetut kuormalenkit lavan pohjalla Hanko 700 Pohja kulutusterästä Pyöräkiilasarja Takavetolaite Rockinger Lokasuojat Tarkistusikkuna Korokelaita h=900 mm Viljaluukku Hydraulinen tukijalka Sivuvalot Led takavalot Kauha 700 Hydraulinen vetoaisan jousitus Korokelaita h=700 mm Rullattava kate jousella Kate kumisilmukoilla Rullattava kate kammella (kaaret) HARDOX

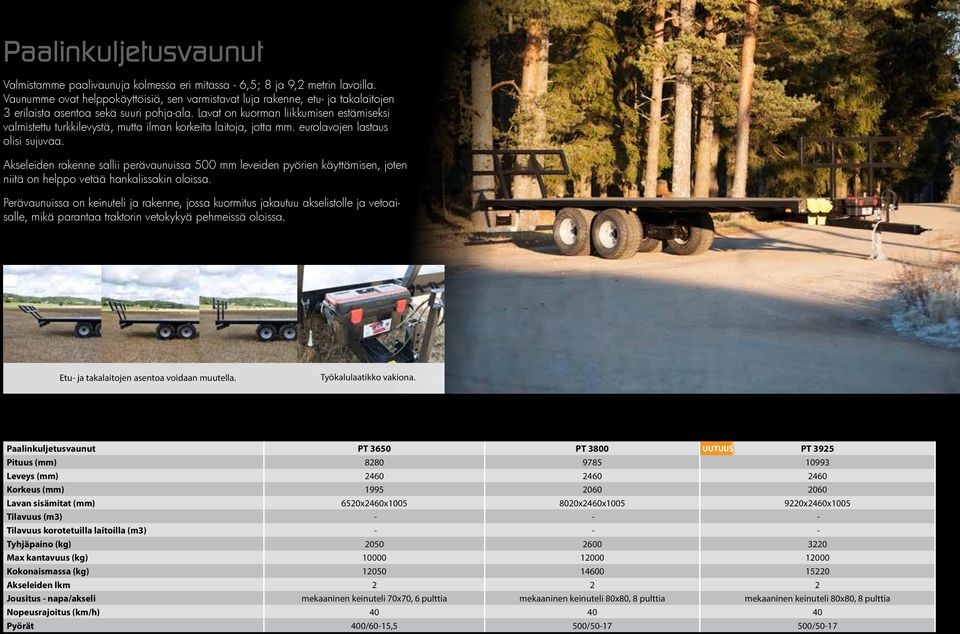

9 Paalinkuljetusvaunut Valmistamme paalivaunuja kolmessa eri mitassa - 6,5; 8 ja 9,2 metrin lavoilla. Vaunumme ovat helppokäyttöisiä, sen varmistavat luja rakenne, etu- ja takalaitojen 3 erilaista asentoa sekä suuri pohja-ala. Lavat on kuorman liikkumisen estämiseksi valmistettu turkkilevystä, mutta ilman korkeita laitoja, jotta mm. eurolavojen lastaus olisi sujuvaa. Akseleiden rakenne sallii perävaunuissa 500 mm leveiden pyörien käyttämisen, joten niitä on helppo vetää hankalissakin oloissa. Perävaunuissa on keinuteli ja rakenne, jossa kuormitus jakautuu akselistolle ja vetoaisalle, mikä parantaa traktorin vetokykyä pehmeissä oloissa. Etu- ja takalaitojen asentoa voidaan muutella. Työkalulaatikko vakiona. Paalinkuljetusvaunut PT 3650 PT 3800 UUTUUS PT 3925 Pituus (mm) Leveys (mm) Korkeus (mm) Lavan sisämitat (mm) 6520x2460x x2460x x2460x1005 Tilavuus (m3) Tilavuus korotetuilla laitoilla (m3) Tyhjäpaino (kg) Max kantavuus (kg) Kokonaismassa (kg) Akseleiden lkm Jousitus - napa/akseli 70x70, 6 pulttia 80x80, 8 pulttia 80x80, 8 pulttia Nopeusrajoitus (km/h) Pyörät 400/60-15,5 500/ /50-17

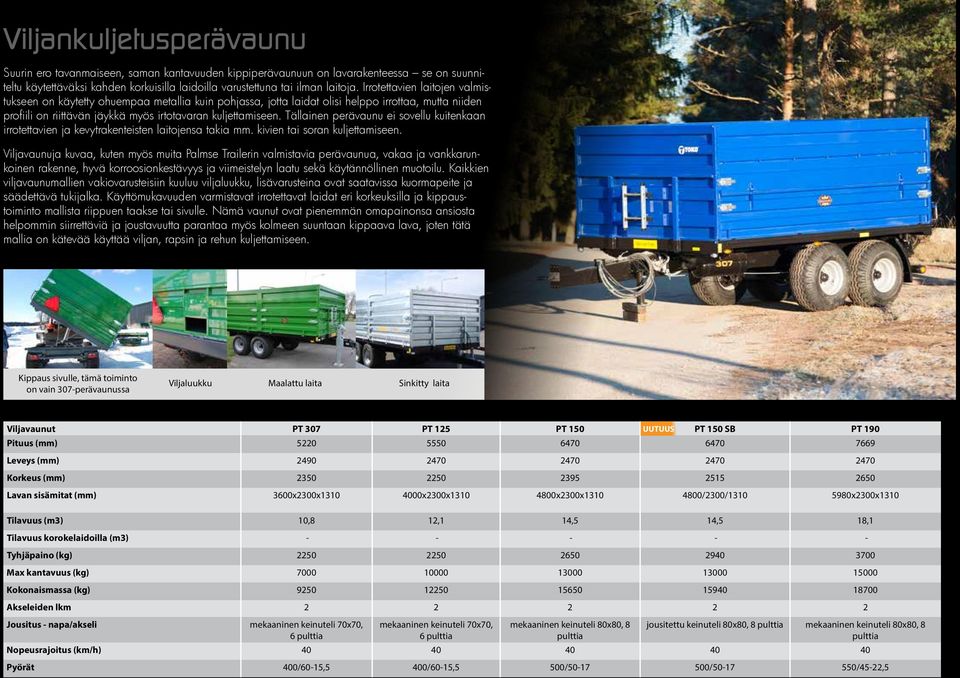

10 Viljankuljetusperävaunu Suurin ero tavanmaiseen, saman kantavuuden kippiperävaunuun on lavarakenteessa se on suunniteltu käytettäväksi kahden korkuisilla laidoilla varustettuna tai ilman laitoja. Irrotettavien laitojen valmistukseen on käytetty ohuempaa metallia kuin pohjassa, jotta laidat olisi helppo irrottaa, mutta niiden profiili on riittävän jäykkä myös irtotavaran kuljettamiseen. Tällainen perävaunu ei sovellu kuitenkaan irrotettavien ja kevytrakenteisten laitojensa takia mm. kivien tai soran kuljettamiseen. Viljavaunuja kuvaa, kuten myös muita Palmse Trailerin valmistavia perävaunua, vakaa ja vankkarunkoinen rakenne, hyvä korroosionkestävyys ja viimeistelyn laatu sekä käytännöllinen muotoilu. Kaikkien viljavaunumallien vakiovarusteisiin kuuluu viljaluukku, lisävarusteina ovat saatavissa kuormapeite ja säädettävä tukijalka. Käyttömukavuuden varmistavat irrotettavat laidat eri korkeuksilla ja kippaustoiminto mallista riippuen taakse tai sivulle. Nämä vaunut ovat pienemmän omapainonsa ansiosta helpommin siirrettäviä ja joustavuutta parantaa myös kolmeen suuntaan kippaava lava, joten tätä mallia on kätevää käyttää viljan, rapsin ja rehun kuljettamiseen. Kippaus sivulle, tämä toiminto on vain 307-perävaunussa Viljaluukku Maalattu laita Sinkitty laita Viljavaunut PT 307 PT 125 PT 150 UUTUUS PT 150 SB PT 190 Pituus (mm) Leveys (mm) Korkeus (mm) Lavan sisämitat (mm) 3600x2300x x2300x x2300x /2300/ x2300x1310 Tilavuus (m3) 10,8 12,1 14,5 14,5 18,1 Tilavuus korokelaidoilla (m3) Tyhjäpaino (kg) Max kantavuus (kg) Kokonaismassa (kg) Akseleiden lkm Jousitus - napa/akseli 70x70, 6 pulttia 70x70, 6 pulttia 80x80, 8 pulttia jousitettu keinuteli 80x80, 8 pulttia 80x80, 8 pulttia Nopeusrajoitus (km/h) Pyörät 400/60-15,5 400/60-15,5 500/ / /45-22,5

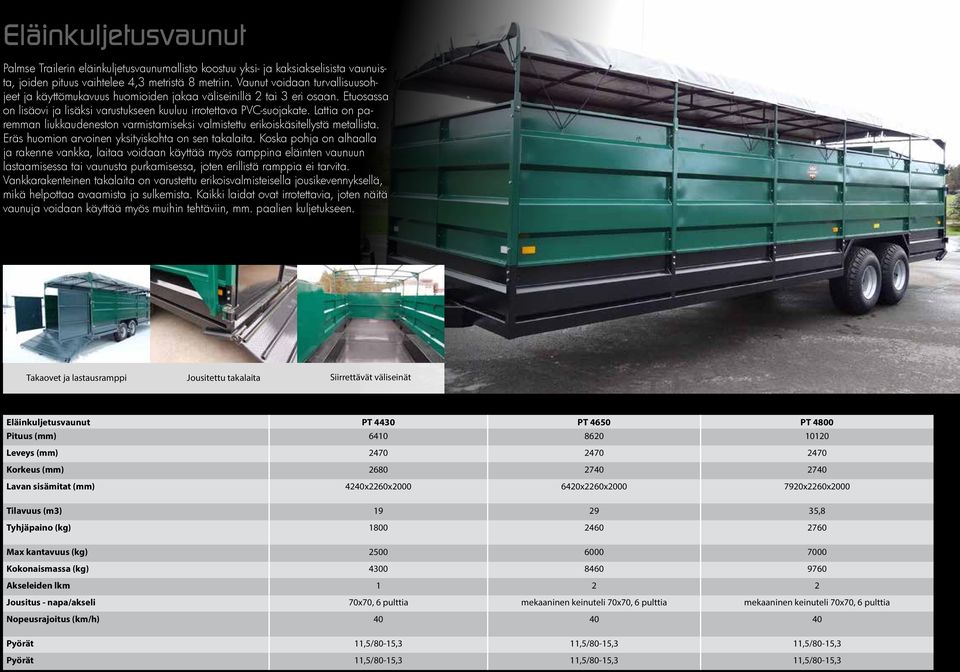

11 Eläinkuljetusvaunut Palmse Trailerin eläinkuljetusvaunumallisto koostuu yksi- ja kaksiakselisista vaunuista, joiden pituus vaihtelee 4,3 metristä 8 metriin. Vaunut voidaan turvallisuusohjeet ja käyttömukavuus huomioiden jakaa väliseinillä 2 tai 3 eri osaan. Etuosassa on lisäovi ja lisäksi varustukseen kuuluu irrotettava PVC-suojakate. Lattia on paremman liukkaudeneston varmistamiseksi valmistettu erikoiskäsitellystä metallista. Eräs huomion arvoinen yksityiskohta on sen takalaita. Koska pohja on alhaalla ja rakenne vankka, laitaa voidaan käyttää myös ramppina eläinten vaunuun lastaamisessa tai vaunusta purkamisessa, joten erillistä ramppia ei tarvita. Vankkarakenteinen takalaita on varustettu erikoisvalmisteisella jousikevennyksellä, mikä helpottaa avaamista ja sulkemista. Kaikki laidat ovat irrotettavia, joten näitä vaunuja voidaan käyttää myös muihin tehtäviin, mm. paalien kuljetukseen. Takaovet ja lastausramppi Jousitettu takalaita Siirrettävät väliseinät Eläinkuljetusvaunut PT 4430 PT 4650 PT 4800 Pituus (mm) Leveys (mm) Korkeus (mm) Lavan sisämitat (mm) 4240x2260x x2260x x2260x2000 Tilavuus (m3) ,8 Tyhjäpaino (kg) Max kantavuus (kg) Kokonaismassa (kg) Akseleiden lkm Jousitus - napa/akseli 70x70, 6 pulttia 70x70, 6 pulttia 70x70, 6 pulttia Nopeusrajoitus (km/h) Pyörät 11,5/80-15,3 11,5/80-15,3 11,5/80-15,3 Pyörät 11,5/80-15,3 11,5/80-15,3 11,5/80-15,3

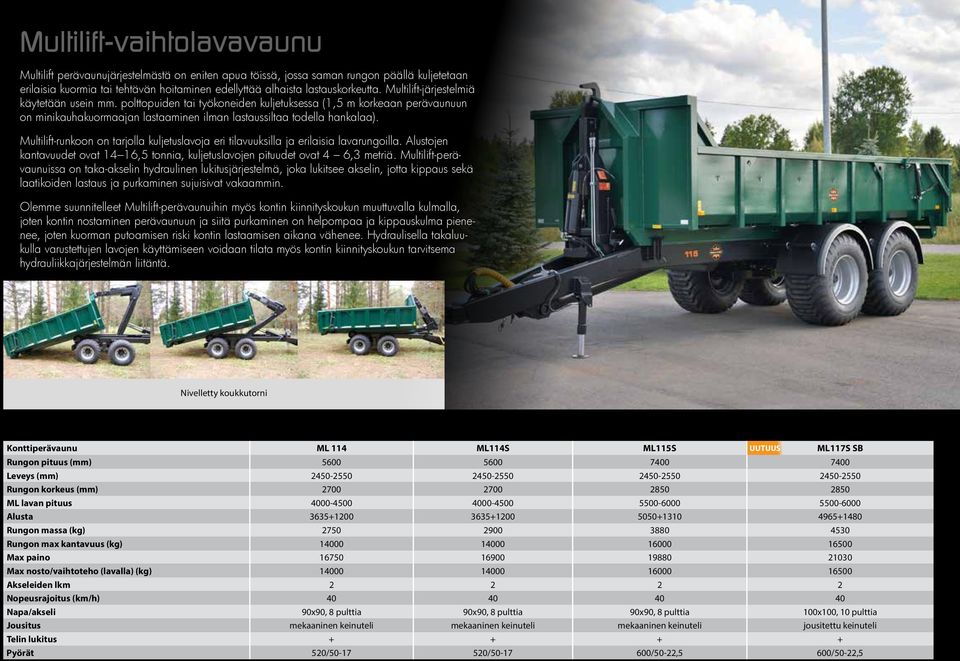

12 Multilift-vaihtolavavaunu Multilift perävaunujärjestelmästä on eniten apua töissä, jossa saman rungon päällä kuljetetaan erilaisia kuormia tai tehtävän hoitaminen edellyttää alhaista lastauskorkeutta. Multilift-järjestelmiä käytetään usein mm. polttopuiden tai työkoneiden kuljetuksessa (1,5 m korkeaan perävaunuun on minikauhakuormaajan lastaaminen ilman lastaussiltaa todella hankalaa). Multilift-runkoon on tarjolla kuljetuslavoja eri tilavuuksilla ja erilaisia lavarungoilla. Alustojen kantavuudet ovat 14 16,5 tonnia, kuljetuslavojen pituudet ovat 4 6,3 metriä. Multilift-perävaunuissa on taka-akselin hydraulinen lukitusjärjestelmä, joka lukitsee akselin, jotta kippaus sekä laatikoiden lastaus ja purkaminen sujuisivat vakaammin. Olemme suunnitelleet Multilift-perävaunuihin myös kontin kiinnityskoukun muuttuvalla kulmalla, joten kontin nostaminen perävaunuun ja siitä purkaminen on helpompaa ja kippauskulma pienenee, joten kuorman putoamisen riski kontin lastaamisen aikana vähenee. Hydraulisella takaluukulla varustettujen lavojen käyttämiseen voidaan tilata myös kontin kiinnityskoukun tarvitsema hydrauliikkajärjestelmän liitäntä. Nivelletty koukkutorni Konttiperävaunu ML 114 ML114S ML115S UUTUUS ML117S SB Rungon pituus (mm) Leveys (mm) Rungon korkeus (mm) ML lavan pituus Alusta Rungon massa (kg) Rungon max kantavuus (kg) Max paino Max nosto/vaihtoteho (lavalla) (kg) Akseleiden lkm Nopeusrajoitus (km/h) Napa/akseli 90x90, 8 pulttia 90x90, 8 pulttia 90x90, 8 pulttia 100x100, 10 pulttia Jousitus jousitettu keinuteli Telin lukitus Pyörät 520/ / /50-22,5 600/50-22,5

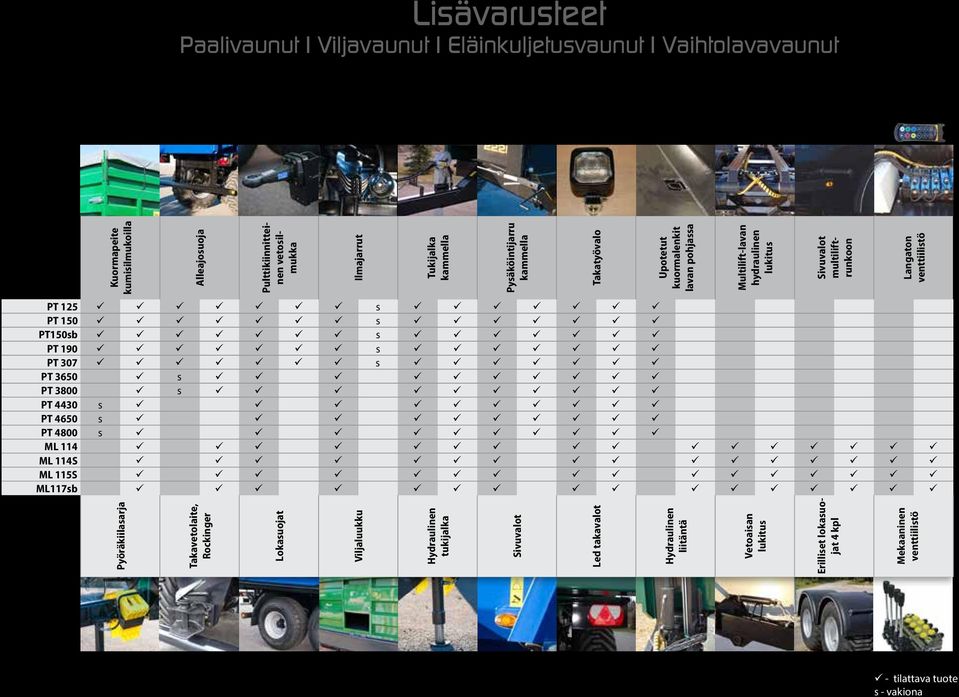

13 Lisävarusteet Paalivaunut Viljavaunut Eläinkuljetusvaunut Vaihtolavavaunut Kuormapeite kumisilmukoilla Alleajosuoja Pulttikiinnitteinen vetosilmukka Ilmajarrut Tukijalka kammella Pysäköintijarru kammella Takatyövalo Upotetut kuormalenkit lavan pohjassa Multilift-lavan hydraulinen lukitus Sivuvalot multiliftrunkoon Langaton venttiilistö PT 125 s PT 150 s PT150sb s PT 190 s PT 307 s PT 3650 s PT 3800 s PT 4430 s PT 4650 s PT 4800 s ML 114 ML 114S ML 115S ML117sb Pyöräkiilasarja Takavetolaite, Rockinger Lokasuojat Viljaluukku Hydraulinen tukijalka Sivuvalot Led takavalot Hydraulinen liitäntä Vetoaisan lukitus Erilliset lokasuojat 4 kpl Mekaaninen venttiilistö - tilattava tuote s - vakiona

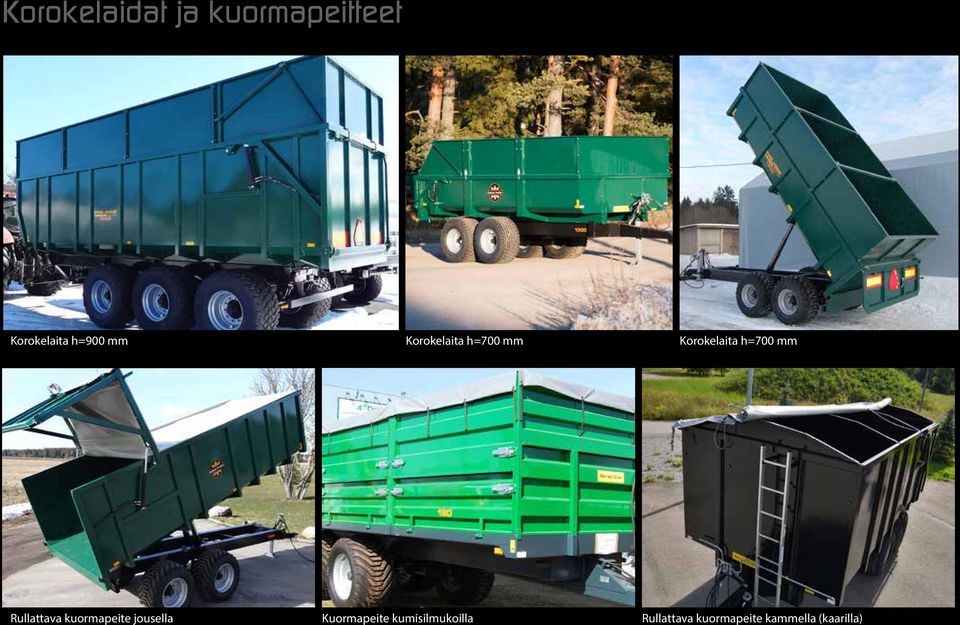

14 Korokelaidat ja kuormapeitteet Korokelaita h=900 mm Korokelaita h=700 mm Korokelaita h=700 mm Rullattava kuormapeite jousella Kuormapeite kumisilmukoilla Rullattava kuormapeite kammella (kaarilla)

15 Takalaidat Kamiperälaita Yläsaranoitu perälaita Hydraulinen perälaita Oikealle avautuva kamiperälaita Syvä perälaita

16 VIRO PALMSE METALL OÜ VÕSUPERE, 45202, VIHULA VALD LÄÄNE-VIRUMAA VIRO Puh / Faksi TSEKKI TOKO AGRI a.s. RUDICE NEZDENICE (OKR. UHERSKÉ HRADIŠTÉ) CZECH REPUBLIC Puh.: Faksi: RUOTSI, NORJA NORDFARM MASKIN AB BOX NORRKÖPING, SWEDEN Puh Faksi LATVIA SIA HETA PORUKA 2 MADONA LV-4801 LATVIA Puh Faksi heta@apollo.lv LIETTUA UAB HORO MECHANIKA BASANAVICIAUS 101A SHIAULIAI LT LITHUANIA Puh Faksi info@horomechanika.lt SLOVAKIA TOKO BECKOV S.R.O. BECKOV BECKOV SLOVAKIA Puh.: toko@toko.cz VALKOVENÄJÄ CORVIN TEHNIKA ORLOVSKAYA ST., 40A MINSK REPUBLIC OF BELARUS Puh info@corvin.by SAKSA JOHANNES GASSNER D AYING/GÖGGENHOFEN GERMANY Puh johannes.gassner@t-online.de SVEITSI SAMUEL STAUFFER & CIE LES DOUZILLES 6 CH-1607 LES THIOLEY- RES VD SWITZERLAND Puh Faksi info@stauffer-cie.ch SLOVENIA TPGOZD MIHA JURANČIČ S.P. CESTA STANETA ŽAGARJA 050C SI-4000 KRANJ SLOVENIA Puh miha@tpgozd.si BULGARIA YANKEE LTD KARAVELOV str VARNA, BULGARIA Puh / Fax / traktorvip@abv.bg ROMANIA SC SP STROIA PRODUCT SRL STR. TIMIS NR TIMISOARA ROMANIA Puh./Faksi: / office@posch.ro ISLANTI BUVIS MOSATEIGI AKUREYRI ICELAND Puh einar@buvis.is
