1 TUHTI PERÄVAUNUT Uutuus! Monikäyttöiset kotimaiset TUHTI perävaunut on tehty vaativan käyttäjän tarpeisiin. Korkealaatuiset raaka-aineet, tarkka valmistustekniikka ja asiakaspalautteen perusteella tehdyt uudistukset varmistavat toimivuuden vuosiksi eteenpäin.

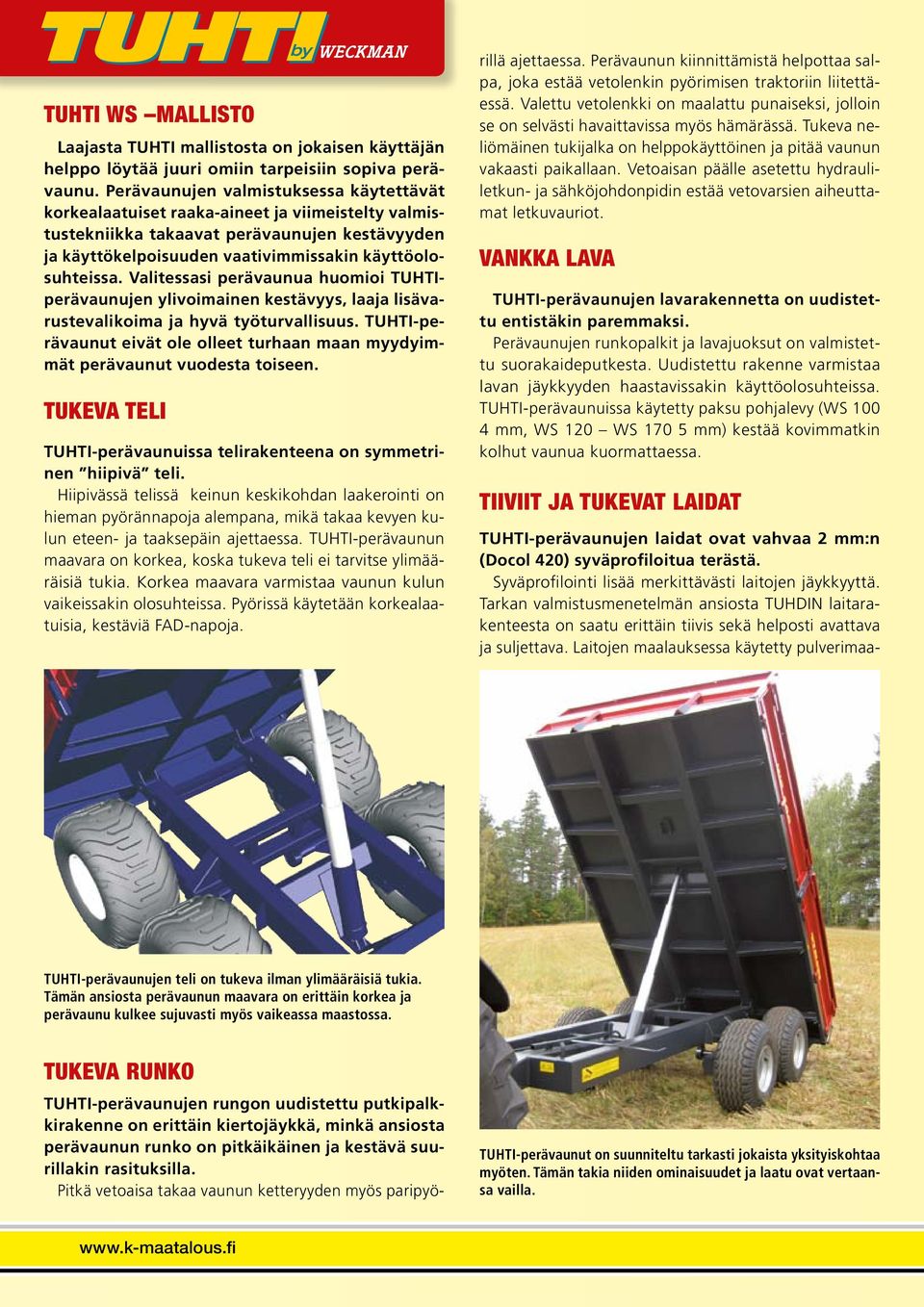

2 TUHTI WS MALLISTO Laajasta TUHTI mallistosta on jokaisen käyttäjän helppo löytää juuri omiin tarpeisiin sopiva perävaunu. Perävaunujen valmistuksessa käytettävät korkealaatuiset raaka-aineet ja viimeistelty valmistustekniikka takaavat perävaunujen kestävyyden ja käyttökelpoisuuden vaativimmissakin käyttöolosuhteissa. Valitessasi perävaunua huomioi TUHTIperävaunujen ylivoimainen kestävyys, laaja lisävarustevalikoima ja hyvä työturvallisuus. TUHTI-perävaunut eivät ole olleet turhaan maan myydyimmät perävaunut vuodesta toiseen. TUKEVA TELI TUHTI-perävaunuissa telirakenteena on symmetrinen hiipivä teli. Hiipivässä telissä keinun keskikohdan laakerointi on hieman pyörännapoja alempana, mikä takaa kevyen kulun eteen- ja taaksepäin ajettaessa. TUHTI-perävaunun maavara on korkea, koska tukeva teli ei tarvitse ylimääräisiä tukia. Korkea maavara varmistaa vaunun kulun vaikeissakin olosuhteissa. Pyörissä käytetään korkealaatuisia, kestäviä FAD-napoja. rillä ajettaessa. Perävaunun kiinnittämistä helpottaa salpa, joka estää vetolenkin pyörimisen traktoriin liitettäessä. Valettu vetolenkki on maalattu punaiseksi, jolloin se on selvästi havaittavissa myös hämärässä. Tukeva neliömäinen tukijalka on helppokäyttöinen ja pitää vaunun vakaasti paikallaan. Vetoaisan päälle asetettu hydrauliletkun- ja sähköjohdonpidin estää vetovarsien aiheuttamat letkuvauriot. VANKKA LAVA TUHTI-perävaunujen lavarakennetta on uudistettu entistäkin paremmaksi. Perävaunujen runkopalkit ja lavajuoksut on valmistettu suorakaideputkesta. Uudistettu rakenne varmistaa lavan jäykkyyden haastavissakin käyttöolosuhteissa. TUHTI-perävaunuissa käytetty paksu pohjalevy (WS mm, WS 120 WS mm) kestää kovimmatkin kolhut vaunua kuormattaessa. TIIVIIT JA TUKEVAT LAIDAT TUHTI-perävaunujen teli on tukeva ilman ylimääräisiä tukia. Tämän ansiosta perävaunun maavara on erittäin korkea ja perävaunu kulkee sujuvasti myös vaikeassa maastossa. TUKEVA RUNKO TUHTI-perävaunujen rungon uudistettu putkipalkkirakenne on erittäin kiertojäykkä, minkä ansiosta perävaunun runko on pitkäikäinen ja kestävä suurillakin rasituksilla. Pitkä vetoaisa takaa vaunun ketteryyden myös paripyö- TUHTI-perävaunujen laidat ovat vahvaa 2 mm:n (Docol 420) syväprofiloitua terästä. Syväprofilointi lisää merkittävästi laitojen jäykkyyttä. Tarkan valmistusmenetelmän ansiosta TUHDIN laitarakenteesta on saatu erittäin tiivis sekä helposti avattava ja suljettava. Laitojen maalauksessa käytetty pulverimaa- TUHTI-perävaunut on suunniteltu tarkasti jokaista yksityiskohtaa myöten. Tämän takia niiden ominaisuudet ja laatu ovat vertaansa vailla.

3 laus antaa kestoltaan ylivoimaisen maalaustuloksen muihin menetelmiin verrattuna. WS 100, WS 120 ja WS 140 perävaunuissa on käsittelyn helpottamiseksi kaksiosaiset ja WS 170 perävaunuissa jopa kolmiosaiset laidat. Jokainen alasivulaita on saranoitu kolmesta pisteestä ja niiden asennettavuutta parantavat keskenään eripituiset saranatapit. Takalaita on kaksiosainen, jolloin se on tarpeen mukaan avattavissa joko kokonaan tai osittain. Takalaidan lukitusmekanismi painaa laitaa tukevasti neljästä kohdasta ja lukitusakselin salpa on irrotettava. Suurikokoisella kädensijalla ja lukituksella varustettu viljaluukku on perävaunuissa vakiovarustuksena. Takalaita on kiinnitetty siten, että se ei riko pressua eikä pääse putoamaan jyrkissäkään kippauskulmissa. TILAVA LAVA JA SUURI KANTAVUUS TUHTI-perävaunujen perusominaisuus on niiden suuri tilavuus ja matala kokonaiskorkeus. Tämän ominaisuuden ansiosta perävaunut mahtuvat hyvin matalankin suojan tai puimurin tyhjennysruuvin alle kuljetuskapasiteetin siitä kärsimättä. Esimerkiksi WS 100-mallin lavakorkeus on 105 cm ja kokonaiskorkeus lisälaidoin 231 cm. Todella suurta kuljetuskapasiteettia tarvitseville on tarjolla telivaunuihin 40 cm:n korokelaidat lisälaitojen päälle. Näin mm. viljaa kuljetettaessa saadaan täysi kapasiteetti käyttöön kantavuuden rajoissa. Korokelaidoin esimerkiksi WS 100:n kokonaistilavuus on 15,6 m³. Suuren tilavuuden lisäksi WS-mallisto tarjoaa erinomaisen kantavuuden. Mallisto kattaa kantavuudet kg:sta aina kg:aan. TÄYDELLINEN RUNGON JA LAITOJEN MAALAUS Kaikki Tuhdin rungon ja lavan osat maalataan uppomaalauksella ja laidat nykyaikaisella pulverimaalausmenetelmällä. Nämä menetelmät takaavat osien täydellisen käsittelyn korroosiota vastaan. Rasvanpoistopesun, sinkkifosfatoinnin ja passivointipesun jälkeen laidat saavat pinnalleen polyesteripulverimaalin, joka poltetaan 220 C:n lämpötilassa kiinni laitoihin. Lopputuloksena on todella lujasti kiinnipysyvä, iskunkestävä ja kiiltävä maalipinta, joka kestää kaikissa olosuhteissa. LAAJA LISÄVARUSTEVALIKOIMA Soralaitasarjalla perusvaunusta tulee tehokas työkalu maansiirtoon. Nau tatiloilla perävaunu pääsee todellisiin oikeuksiinsa, kun se on varustettu rehulaitasarjalla. Viljalaitojen päälle ase tettavilla korokelaidoilla saadaan perä vaunun koko kuljetuskapasiteetti hyö ty käyttöön kuljetettaessa Tehdas pidättää oikeudet mahdollisiin teknisiin muutoksiin ilman eri ilmoitusta.

4 suhteellisen kevyttä materiaalia kuten viljaa. WS 100 ja WS 120 malleihin on mahdollista saada jarrut telin etummaiseen pyöräpariin. WS 100 on saatavissa 520/50-17 pyörillä. Lisävarusteena saatavissa myös paalikehikko, vetokita taakse ja suojalevyt matalille laidoille. Uutuutena saatavissa WS100- WS170 perävaunuihin LED-takavalot ja erillinen lukittava työkalulaatikko. 60x35x37 HYVÄ TYÖTURVALLISUUS TUHTI-perävaunut on suunniteltu käyttäjän turvallisuutta ajatellen. Perävaunun etuosaan ulkopuolelle sijoitetut tukevat putkitikkaat ja sisäpuolella olevat askelmat helpottavat vaunuun nousemista. Karhennettu vetoaisan astinlevy antaa tukevan jalansijan ja estää liukastumisen. TUHTI-perävaunujen isot takavalot näkyvät selkeästi ja vähentävät oleellisesti peräänajon riskiä. Lisävarusteena saatavat uudistuneet jarrut (vakiona malleissa WS 140 ja WS 170) telin etummaisessa pyöräparissa lyhentävät yhdistelmän jarrutusmatkaa ja tekevät ajamisesta entistäkin turvallisemman. WS 170-mallissa vakiona olevan jousitetun vetoaisan ansiosta yhdistelmän ajaminen on nautinnollinen kokemus. Uutuus! TUHTI WS 170 K -kippivaunu Kantavuus 17 tn Kiinteälaitainen lava Kartiolavallinen (50mm kartio) Tilavuus 21,4 m 3 Aisajousitus Hydraulinen takalaita viljaluukulla Lisävarusteena saatavana rehulaidat, LED-takavalot sekä lukittava varustelaatikko Takalaidan lukitusmekanismi painaa laidan tiiviisti kiinni neljästä eri pisteestä. Viljaluukku on varustettu suurella kädensijalla sekä lukituksella, joka estää luukun putoamisen. TUHTI-perävaunujen loppuun asti harkitut yksityiskohdat parantavat työturvallisuutta ja lisäävät käyttömukavuutta.

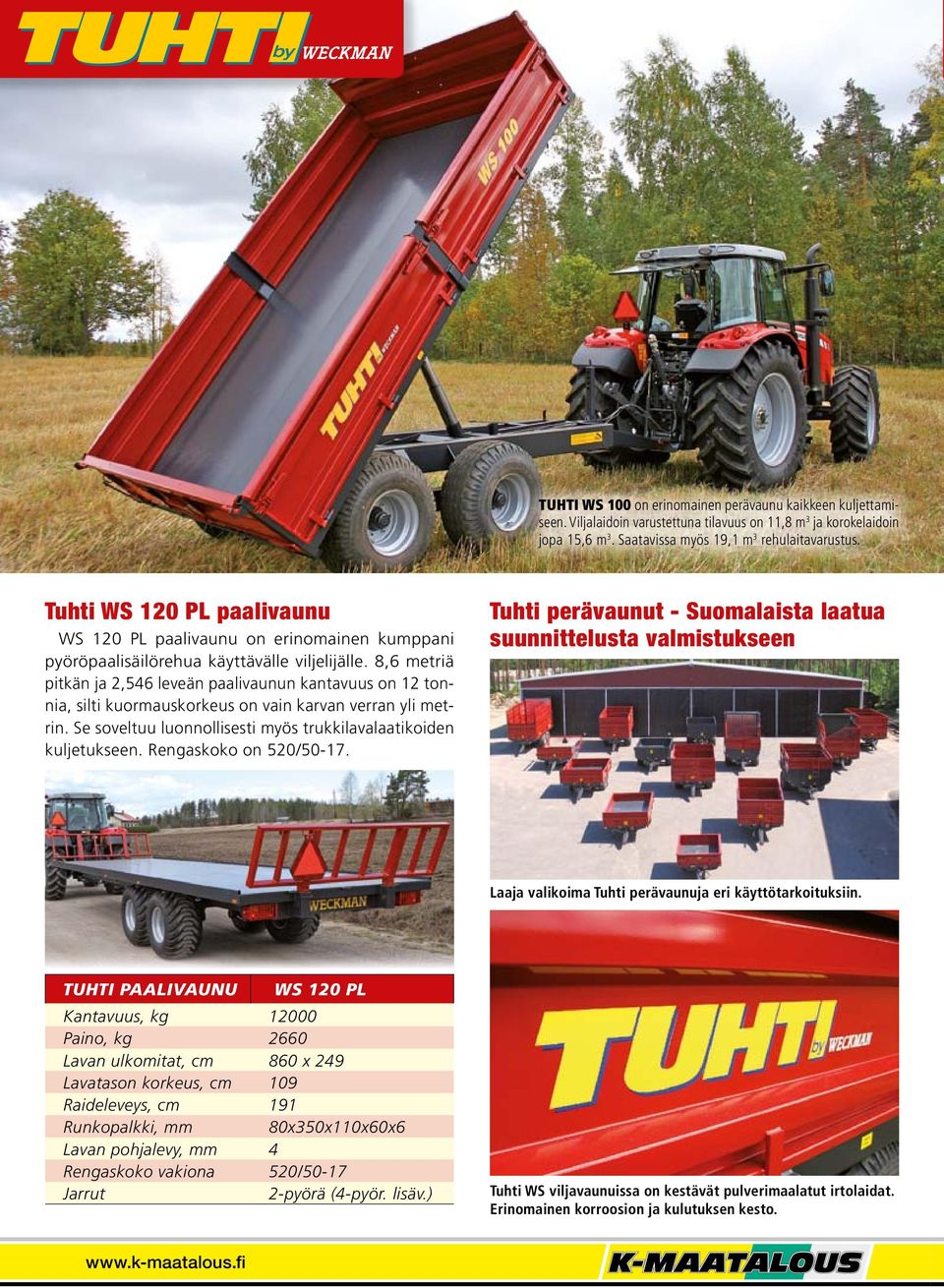

5 TUHTI WS 100 on erinomainen perävaunu kaikkeen kuljettamiseen. Viljalaidoin varustettuna tilavuus on 11,8 m 3 ja korokelaidoin jopa 15,6 m 3. Saatavissa myös 19,1 m 3 rehulaitavarustus. Tuhti WS 120 PL paalivaunu WS 120 PL paalivaunu on erinomainen kumppani pyöröpaalisäilörehua käyttävälle viljelijälle. 8,6 metriä pitkän ja 2,546 leveän paalivaunun kantavuus on 12 tonnia, silti kuormauskorkeus on vain karvan verran yli metrin. Se soveltuu luonnollisesti myös trukkilavalaatikoiden kuljetukseen. Rengaskoko on 520/ Tuhti perävaunut - Suomalaista laatua suunnittelusta valmistukseen Laaja valikoima Tuhti perävaunuja eri käyttötarkoituksiin. TUHTI PAALIVAUNU WS 120 PL Kantavuus, kg Paino, kg 2660 Lavan ulkomitat, cm 860 x 249 Lavatason korkeus, cm 109 Raideleveys, cm 191 Runkopalkki, mm 80x350x110x60x6 Lavan pohjalevy, mm 4 Rengaskoko vakiona 520/50-17 Jarrut 2-pyörä (4-pyör. lisäv.) Tuhti WS viljavaunuissa on kestävät pulverimaalatut irtolaidat. Erinomainen korroosion ja kulutuksen kesto.

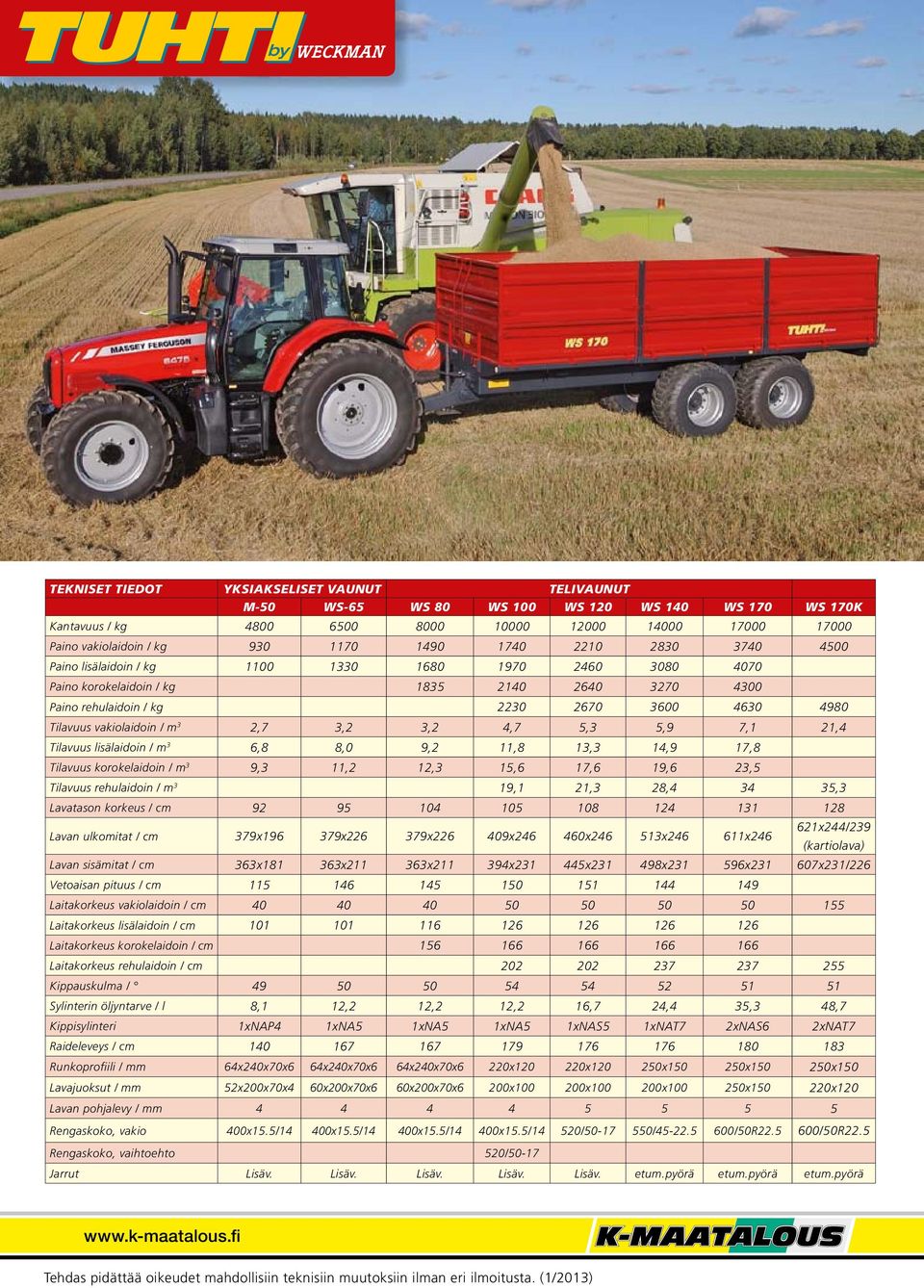

6 TEKNISET TIEDOT YKSIAKSELISET VAUNUT TELIVAUNUT M-50 WS-65 WS 80 WS 100 WS 120 WS 140 WS 170 WS 170K Kantavuus / kg Paino vakiolaidoin / kg Paino lisälaidoin / kg Paino korokelaidoin / kg Paino rehulaidoin / kg Tilavuus vakiolaidoin / m 3 2,7 3,2 3,2 4,7 5,3 5,9 7,1 21,4 Tilavuus lisälaidoin / m 3 6,8 8,0 9,2 11,8 13,3 14,9 17,8 Tilavuus korokelaidoin / m 3 9,3 11,2 12,3 15,6 17,6 19,6 23,5 Tilavuus rehulaidoin / m 3 19,1 21,3 28, ,3 Lavatason korkeus / cm Lavan ulkomitat / cm 379x x x x x x x x244/239 (kartiolava) Lavan sisämitat / cm 363x x x x x x x x231/226 Vetoaisan pituus / cm Laitakorkeus vakiolaidoin / cm Laitakorkeus lisälaidoin / cm Laitakorkeus korokelaidoin / cm Laitakorkeus rehulaidoin / cm Kippauskulma / Sylinterin öljyntarve / l 8,1 12,2 12,2 12,2 16,7 24,4 35,3 48,7 Kippisylinteri 1xNAP4 1xNA5 1xNA5 1xNA5 1xNAS5 1xNAT7 2xNAS6 2xNAT7 Raideleveys / cm Runkoprofiili / mm 64x240x70x6 64x240x70x6 64x240x70x6 220x x x x x150 Lavajuoksut / mm 52x200x70x4 60x200x70x6 60x200x70x6 200x x x x x120 Lavan pohjalevy / mm Rengaskoko, vakio 400x15.5/14 400x15.5/14 400x15.5/14 400x15.5/14 520/ / /50R /50R22.5 Rengaskoko, vaihtoehto 520/50-17 Jarrut Lisäv. Lisäv. Lisäv. Lisäv. Lisäv. etum.pyörä etum.pyörä etum.pyörä Tehdas pidättää oikeudet mahdollisiin teknisiin muutoksiin ilman eri ilmoitusta. (1/2013)
