1 1 Tuoteluettelo

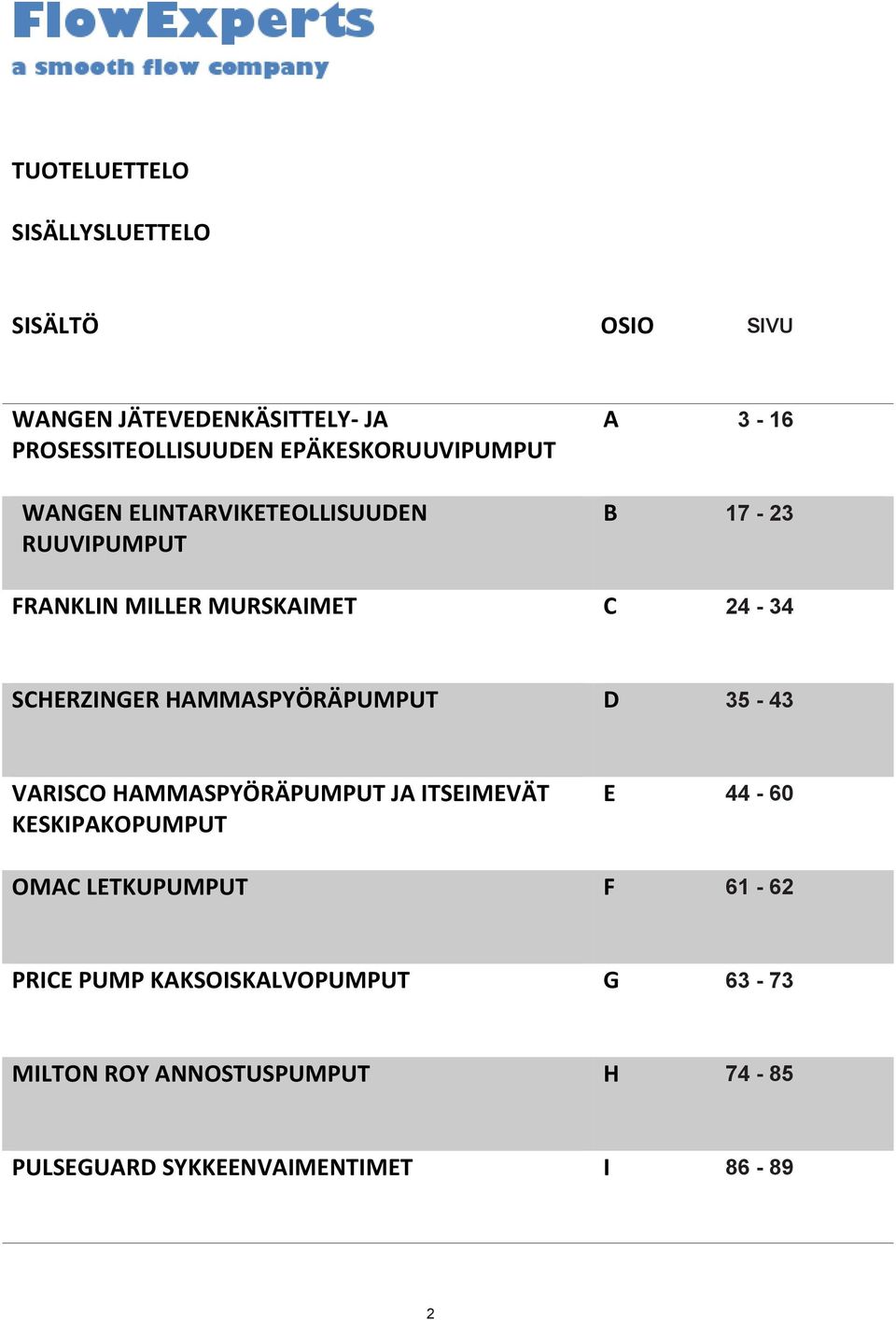

2 TUOTELUETTELO SISÄLLYSLUETTELO SISÄLTÖ OSIO SIVU WANGEN JÄTEVEDENKÄSITTELY- JA PROSESSITEOLLISUUDEN EPÄKESKORUUVIPUMPUT WANGEN ELINTARVIKETEOLLISUUDEN RUUVIPUMPUT FRANKLIN MILLER MURSKAIMET A B C SCHERZINGER HAMMASPYÖRÄPUMPUT D VARISCO HAMMASPYÖRÄPUMPUT JA ITSEIMEVÄT KESKIPAKOPUMPUT OMAC LETKUPUMPUT E F PRICE PUMP KAKSOISKALVOPUMPUT G MILTON ROY ANNOSTUSPUMPUT H PULSEGUARD SYKKEENVAIMENTIMET I

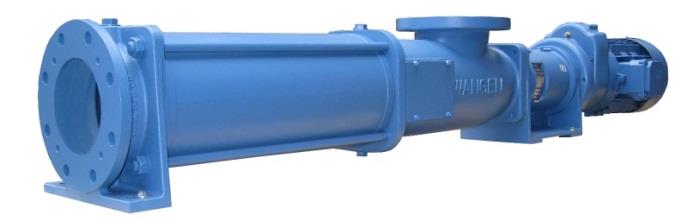

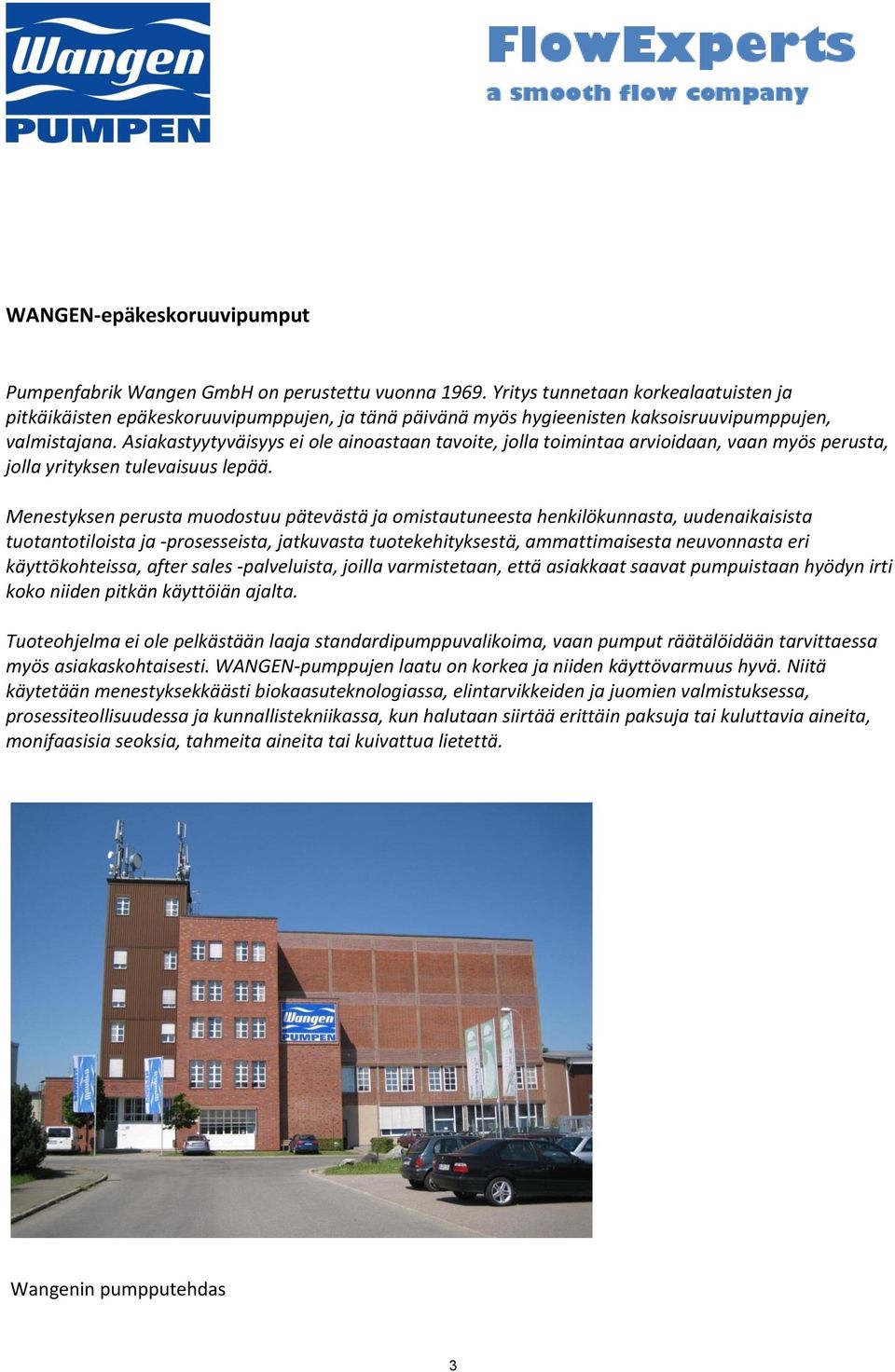

3 WANGEN-epäkeskoruuvipumput Pumpenfabrik Wangen GmbH on perustettu vuonna Yritys tunnetaan korkealaatuisten ja pitkäikäisten epäkeskoruuvipumppujen, ja tänä päivänä myös hygieenisten kaksoisruuvipumppujen, valmistajana. Asiakastyytyväisyys ei ole ainoastaan tavoite, jolla toimintaa arvioidaan, vaan myös perusta, jolla yrityksen tulevaisuus lepää. Menestyksen perusta muodostuu pätevästä ja omistautuneesta henkilökunnasta, uudenaikaisista tuotantotiloista ja -prosesseista, jatkuvasta tuotekehityksestä, ammattimaisesta neuvonnasta eri käyttökohteissa, after sales -palveluista, joilla varmistetaan, että asiakkaat saavat pumpuistaan hyödyn irti koko niiden pitkän käyttöiän ajalta. Tuoteohjelma ei ole pelkästään laaja standardipumppuvalikoima, vaan pumput räätälöidään tarvittaessa myös asiakaskohtaisesti. WANGEN-pumppujen laatu on korkea ja niiden käyttövarmuus hyvä. Niitä käytetään menestyksekkäästi biokaasuteknologiassa, elintarvikkeiden ja juomien valmistuksessa, prosessiteollisuudessa ja kunnallistekniikassa, kun halutaan siirtää erittäin paksuja tai kuluttavia aineita, monifaasisia seoksia, tahmeita aineita tai kuivattua lietettä. Wangenin pumpputehdas 3

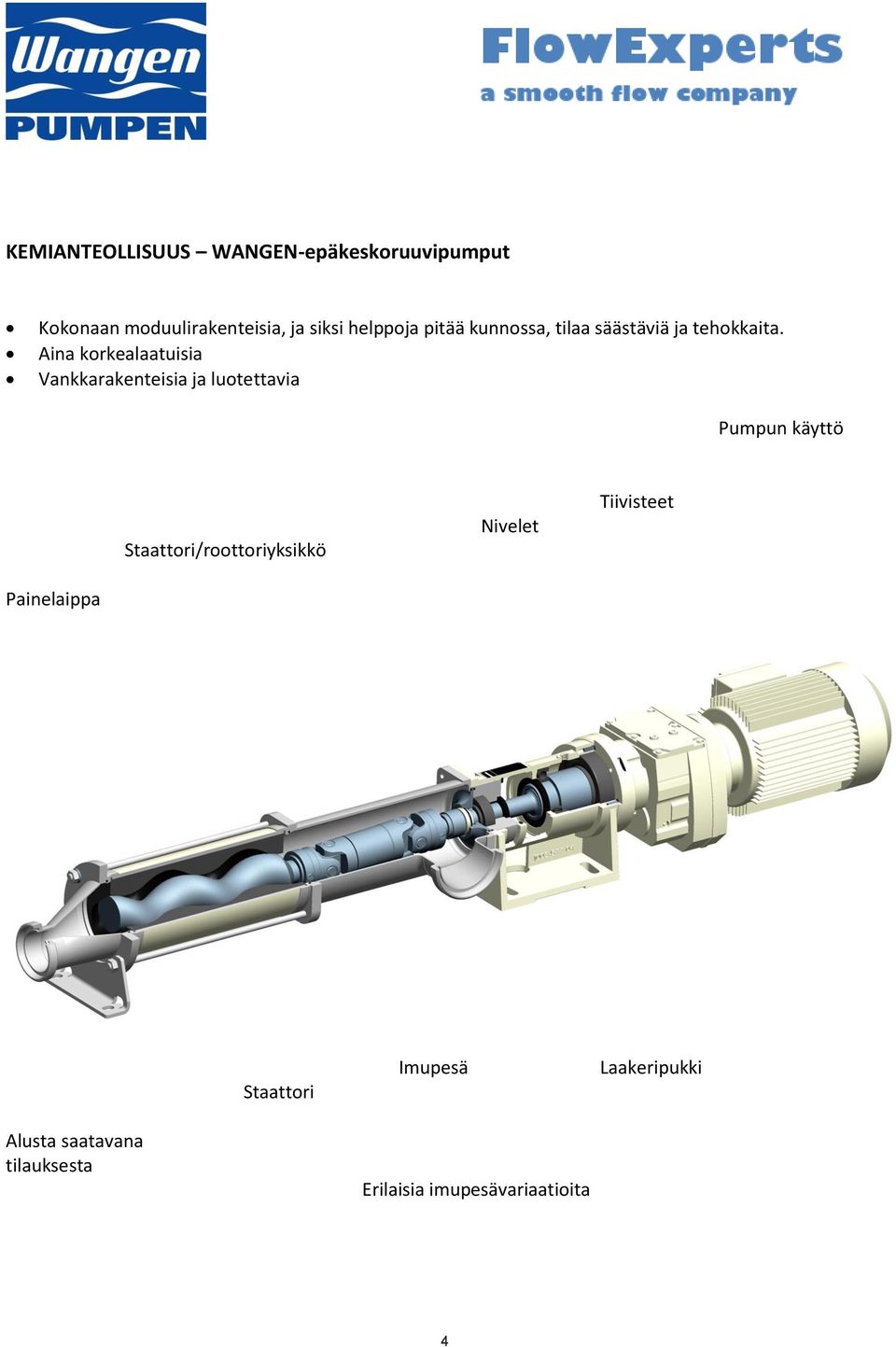

4 KEMIANTEOLLISUUS WANGEN-epäkeskoruuvipumput Kokonaan moduulirakenteisia, ja siksi helppoja pitää kunnossa, tilaa säästäviä ja tehokkaita. Aina korkealaatuisia Vankkarakenteisia ja luotettavia Pumpun käyttö Staattori/roottoriyksikkö Nivelet Tiivisteet Painelaippa Staattori Imupesä Laakeripukki Alusta saatavana tilauksesta Erilaisia imupesävariaatioita 4

5 Painelaippa Standardi laippaliitännät. Saatavana horisontaalisilla ja tangentiaalisilla paineyhteillä optimoiden sekä jäännösnesteen poistumisen että puhdistumisen. Staattori/roottoriyksikkö Erilaisia roottori/staattorigeometrioita (S, L ja H), kaikki WANGENin valmistamia. Staattoreiden sisääntulot on kartiomaisesti muotoiltu syöttökammioiden optimaaliseen täyttämiseen. Alusta Saatavana kiinteällä aluslevyllä tai liikuteltavana versiona. Pesävaihtoehdot Lämmitettäviä tai jäähdytettäviä rakenteita on saatavana. Pesuyhde CIP:lle tai SIP:lle on myös valittavissa. Nivelet Teknisesti täydelliset kardaaninivelet on saatavana tilauksesta elintarvikekäyttöön sopivalla suojuksella ja vaihtoehtoisesti esisyöttöruuvilla tai ilman ruuvia, pumpattavan aineen mukaan. Saatavana myös joustavalla käyttöakselilla. Staattori Saatavana eri staattorigeometrioilla ja EvenWall rakenteella. Imupesä Vähän kuollutta tilaa. Imun kannalta ihanteellinen imupesä hellävaraiseen nesteensiirtoon ja pumppuun jäävän aineen määrän minimoimiseksi. Pumpun käyttö Saatavana kaikki perinteiset käytöt. Myös sähköä säästäviä käyttömoottoreita saatavana. Tiivisteet Mekaaninen tiiviste yksi- tai kaksitoimisena. Laakeripukki Kestävää terästä laippaliitännällä ja käytön itsekeskityksellä. Ajattelemme asiakkaitamme yhteistyökumppaneina, jotka voivat luottaa meihin ja pumppujärjestelmiimme. Pumpenfabrik Wangenin toiminnan vahvuus on yksilöllisten pumppusovellusten kehittämisessä. Jokainen pumppu toimii luotettavasti myös enimmäiskuormituksella ja vaikeissa olosuhteissa. Silti käyttökustannukset koko pumpun käyttöiän ajalta ovat alhaiset vankan rakenteen, vähäisen kulutuksen ja pumpun kestävyyden ansiosta. Jos asiakkaamme kuitenkin törmää ongelmiin, emme pidä ongelmaa häiriötekijänä, vaan mahdollisuutena muokata ja kehittää tuotteitamme edelleen. Asiakkaamme palkitsevat tämän pitkillä asiakassuhteilla. 5

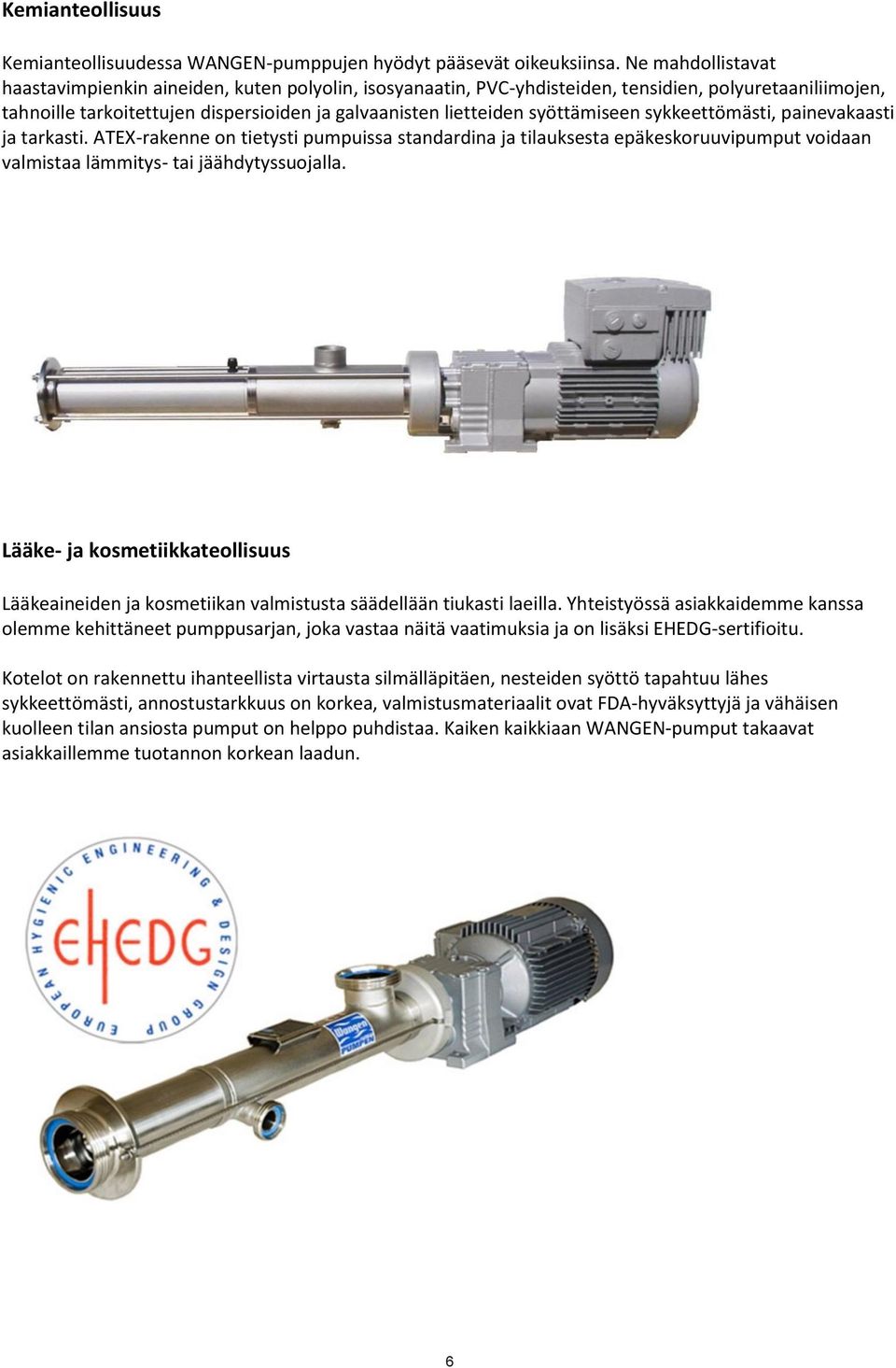

6 Kemianteollisuus Kemianteollisuudessa WANGEN-pumppujen hyödyt pääsevät oikeuksiinsa. Ne mahdollistavat haastavimpienkin aineiden, kuten polyolin, isosyanaatin, PVC-yhdisteiden, tensidien, polyuretaaniliimojen, tahnoille tarkoitettujen dispersioiden ja galvaanisten lietteiden syöttämiseen sykkeettömästi, painevakaasti ja tarkasti. ATEX-rakenne on tietysti pumpuissa standardina ja tilauksesta epäkeskoruuvipumput voidaan valmistaa lämmitys- tai jäähdytyssuojalla. Lääke- ja kosmetiikkateollisuus Lääkeaineiden ja kosmetiikan valmistusta säädellään tiukasti laeilla. Yhteistyössä asiakkaidemme kanssa olemme kehittäneet pumppusarjan, joka vastaa näitä vaatimuksia ja on lisäksi EHEDG-sertifioitu. Kotelot on rakennettu ihanteellista virtausta silmälläpitäen, nesteiden syöttö tapahtuu lähes sykkeettömästi, annostustarkkuus on korkea, valmistusmateriaalit ovat FDA-hyväksyttyjä ja vähäisen kuolleen tilan ansiosta pumput on helppo puhdistaa. Kaiken kaikkiaan WANGEN-pumput takaavat asiakkaillemme tuotannon korkean laadun. 6

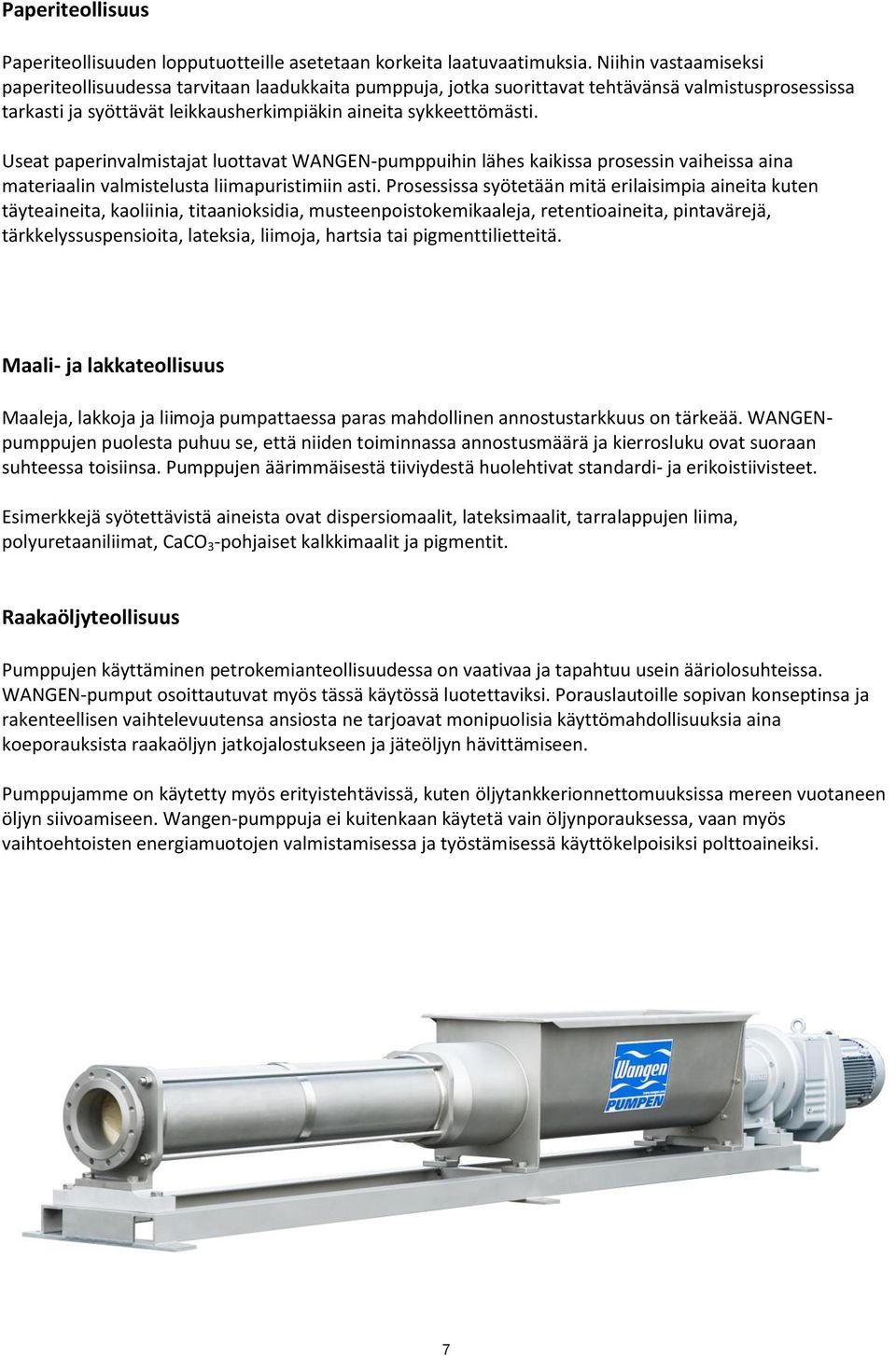

7 Paperiteollisuus Paperiteollisuuden lopputuotteille asetetaan korkeita laatuvaatimuksia. Niihin vastaamiseksi paperiteollisuudessa tarvitaan laadukkaita pumppuja, jotka suorittavat tehtävänsä valmistusprosessissa tarkasti ja syöttävät leikkausherkimpiäkin aineita sykkeettömästi. Useat paperinvalmistajat luottavat WANGEN-pumppuihin lähes kaikissa prosessin vaiheissa aina materiaalin valmistelusta liimapuristimiin asti. Prosessissa syötetään mitä erilaisimpia aineita kuten täyteaineita, kaoliinia, titaanioksidia, musteenpoistokemikaaleja, retentioaineita, pintavärejä, tärkkelyssuspensioita, lateksia, liimoja, hartsia tai pigmenttilietteitä. Maali- ja lakkateollisuus Maaleja, lakkoja ja liimoja pumpattaessa paras mahdollinen annostustarkkuus on tärkeää. WANGENpumppujen puolesta puhuu se, että niiden toiminnassa annostusmäärä ja kierrosluku ovat suoraan suhteessa toisiinsa. Pumppujen äärimmäisestä tiiviydestä huolehtivat standardi- ja erikoistiivisteet. Esimerkkejä syötettävistä aineista ovat dispersiomaalit, lateksimaalit, tarralappujen liima, polyuretaaniliimat, CaCO 3 -pohjaiset kalkkimaalit ja pigmentit. Raakaöljyteollisuus Pumppujen käyttäminen petrokemianteollisuudessa on vaativaa ja tapahtuu usein ääriolosuhteissa. WANGEN-pumput osoittautuvat myös tässä käytössä luotettaviksi. Porauslautoille sopivan konseptinsa ja rakenteellisen vaihtelevuutensa ansiosta ne tarjoavat monipuolisia käyttömahdollisuuksia aina koeporauksista raakaöljyn jatkojalostukseen ja jäteöljyn hävittämiseen. Pumppujamme on käytetty myös erityistehtävissä, kuten öljytankkerionnettomuuksissa mereen vuotaneen öljyn siivoamiseen. Wangen-pumppuja ei kuitenkaan käytetä vain öljynporauksessa, vaan myös vaihtoehtoisten energiamuotojen valmistamisessa ja työstämisessä käyttökelpoisiksi polttoaineiksi. 7

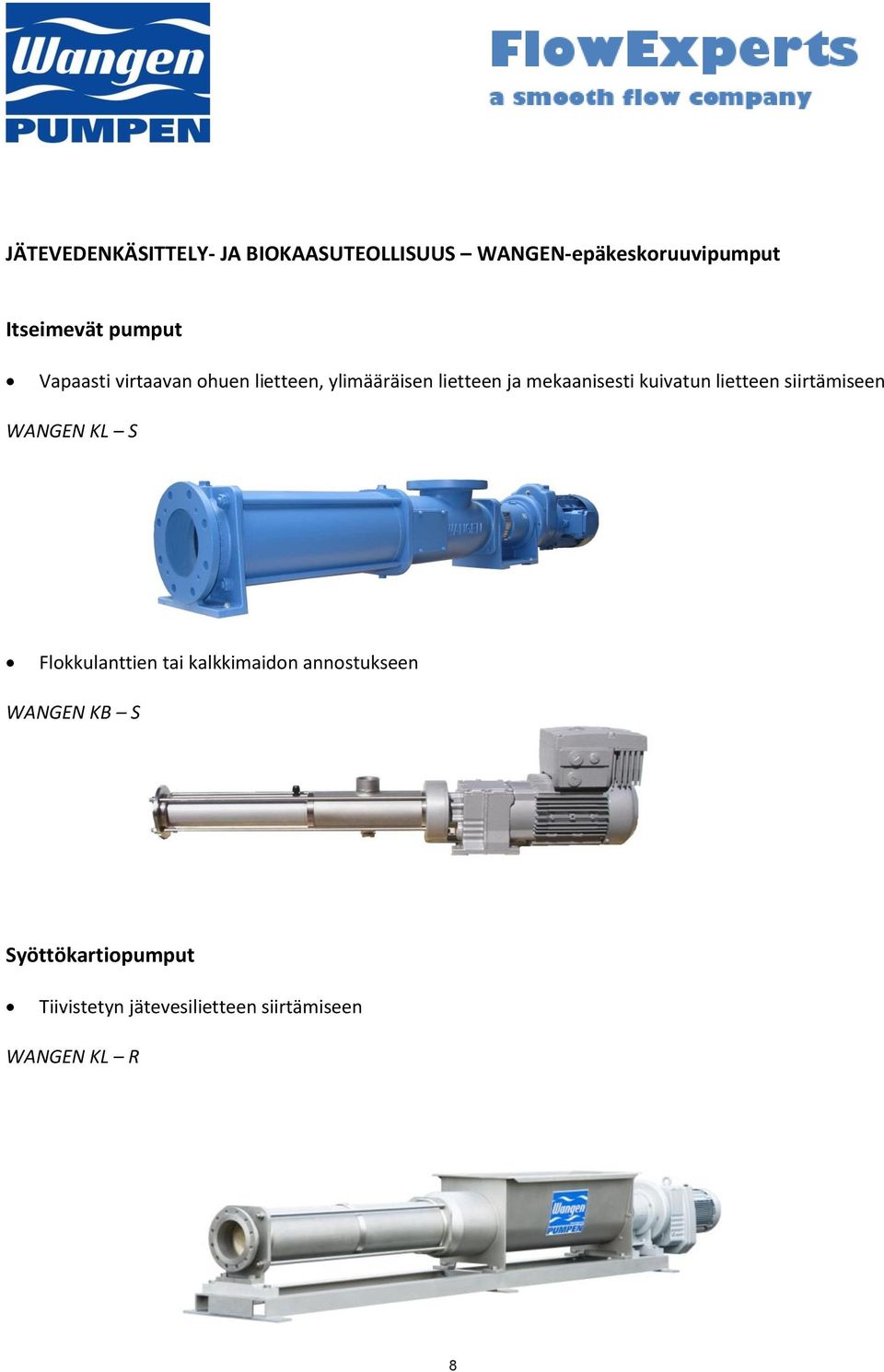

8 JÄTEVEDENKÄSITTELY- JA BIOKAASUTEOLLISUUS WANGEN-epäkeskoruuvipumput Itseimevät pumput Vapaasti virtaavan ohuen lietteen, ylimääräisen lietteen ja mekaanisesti kuivatun lietteen siirtämiseen WANGEN KL S Flokkulanttien tai kalkkimaidon annostukseen WANGEN KB S Syöttökartiopumput Tiivistetyn jätevesilietteen siirtämiseen WANGEN KL R 8

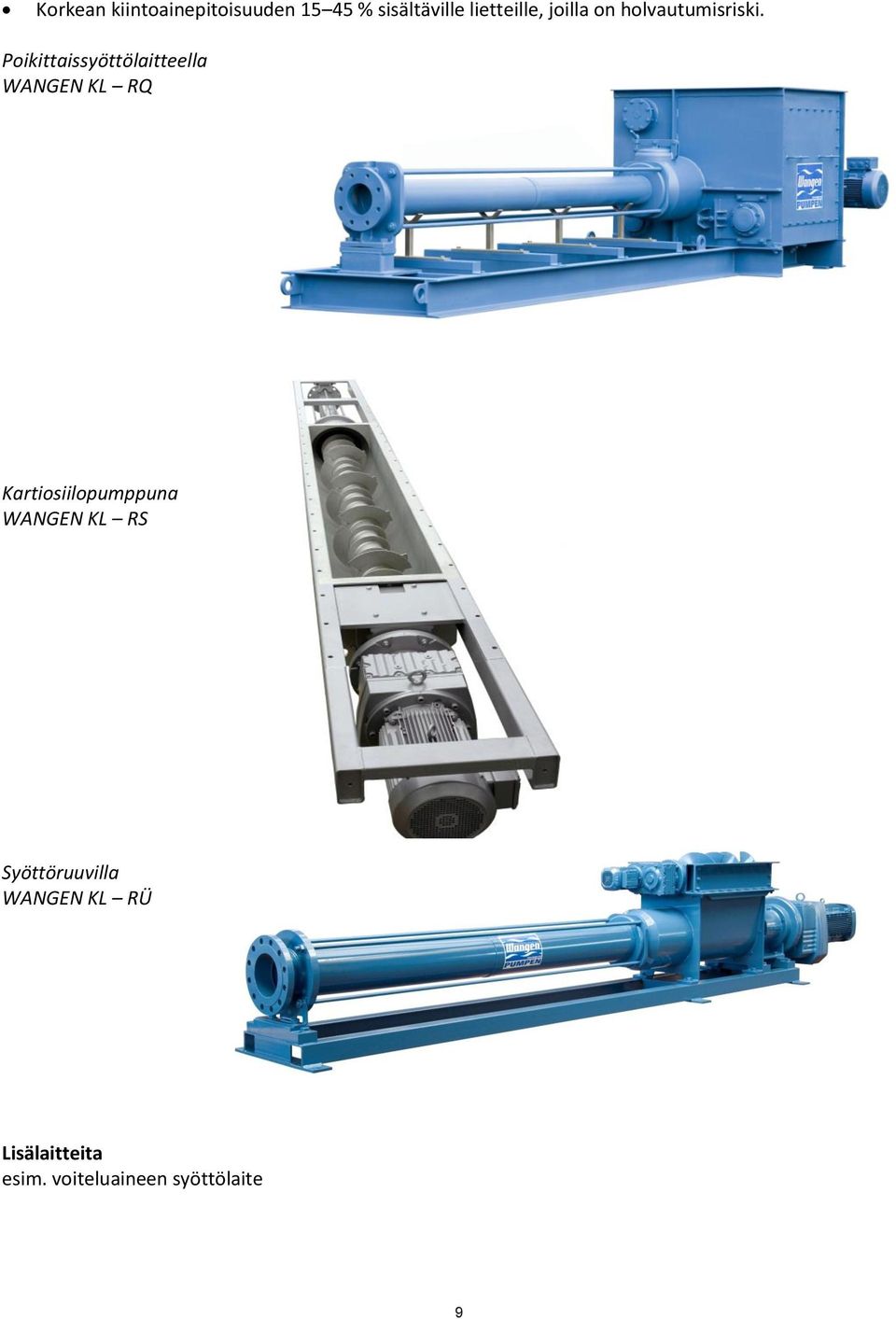

9 Korkean kiintoainepitoisuuden % sisältäville lietteille, joilla on holvautumisriski. Poikittaissyöttölaitteella WANGEN KL RQ Kartiosiilopumppuna WANGEN KL RS Syöttöruuvilla WANGEN KL RÜ Lisälaitteita esim. voiteluaineen syöttölaite 9

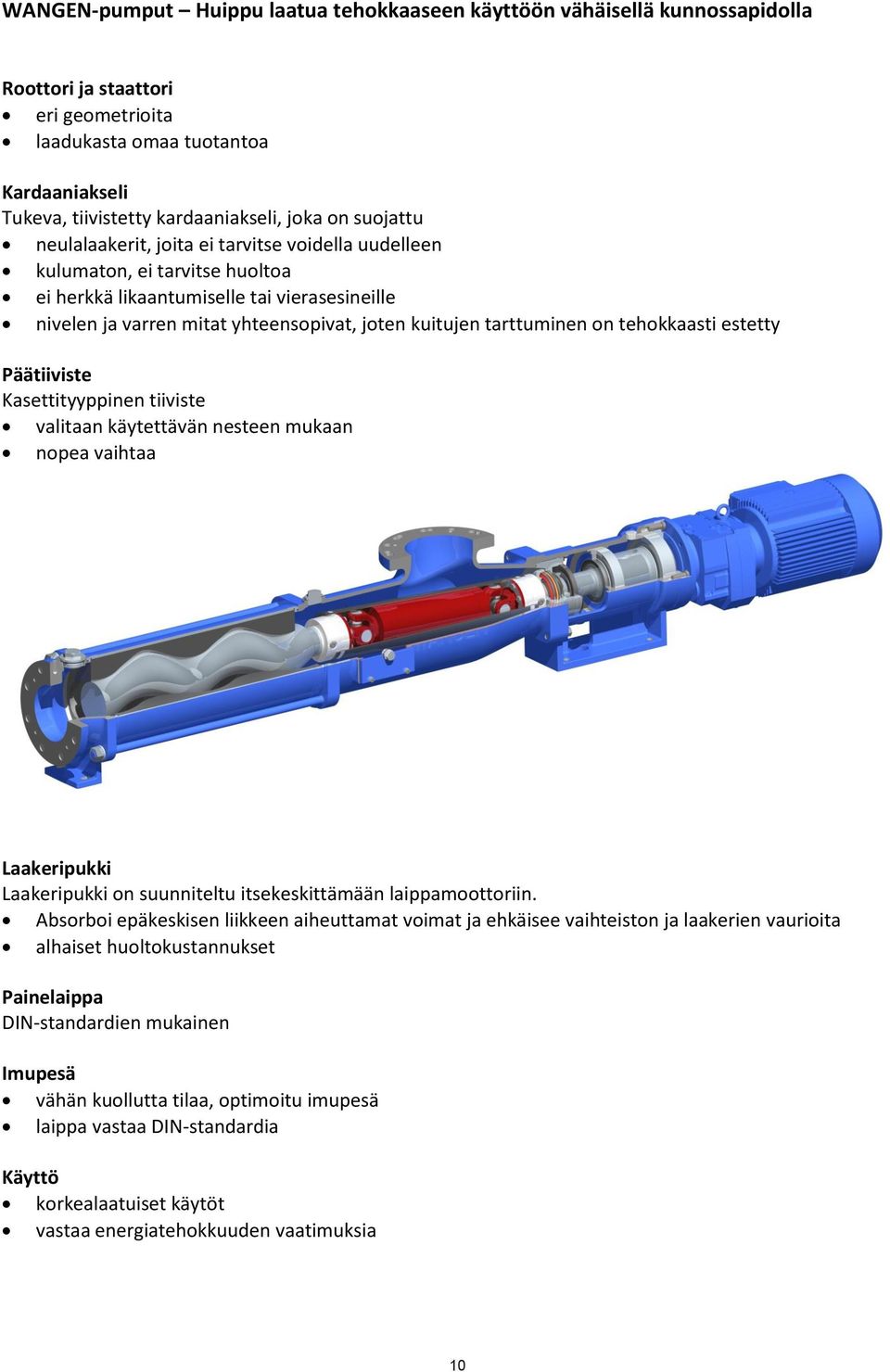

10 WANGEN-pumput Huippu laatua tehokkaaseen käyttöön vähäisellä kunnossapidolla Roottori ja staattori eri geometrioita laadukasta omaa tuotantoa Kardaaniakseli Tukeva, tiivistetty kardaaniakseli, joka on suojattu neulalaakerit, joita ei tarvitse voidella uudelleen kulumaton, ei tarvitse huoltoa ei herkkä likaantumiselle tai vierasesineille nivelen ja varren mitat yhteensopivat, joten kuitujen tarttuminen on tehokkaasti estetty Päätiiviste Kasettityyppinen tiiviste valitaan käytettävän nesteen mukaan nopea vaihtaa Laakeripukki Laakeripukki on suunniteltu itsekeskittämään laippamoottoriin. Absorboi epäkeskisen liikkeen aiheuttamat voimat ja ehkäisee vaihteiston ja laakerien vaurioita alhaiset huoltokustannukset Painelaippa DIN-standardien mukainen Imupesä vähän kuollutta tilaa, optimoitu imupesä laippa vastaa DIN-standardia Käyttö korkealaatuiset käytöt vastaa energiatehokkuuden vaatimuksia 10

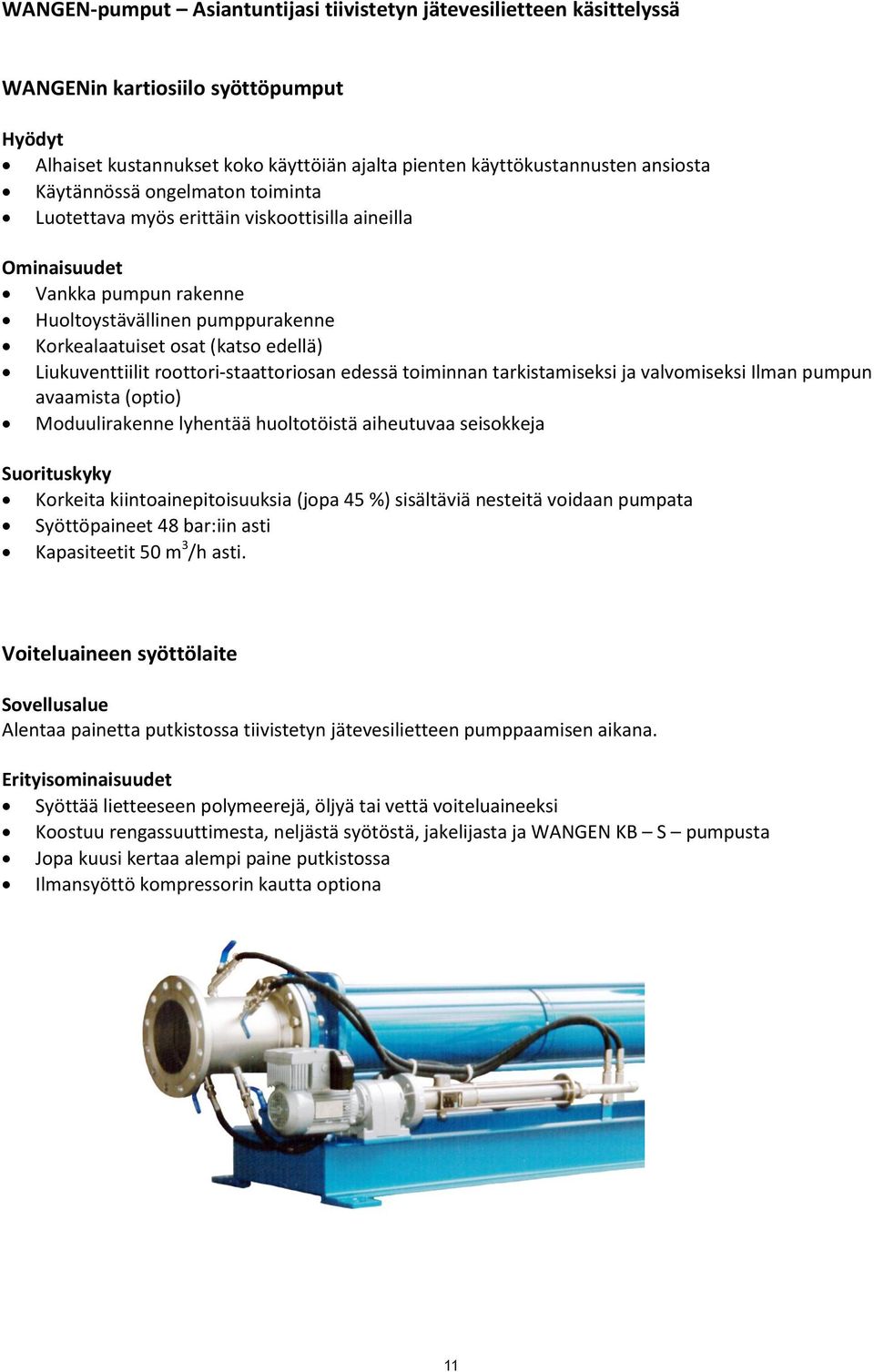

11 WANGEN-pumput Asiantuntijasi tiivistetyn jätevesilietteen käsittelyssä WANGENin kartiosiilo syöttöpumput Hyödyt Alhaiset kustannukset koko käyttöiän ajalta pienten käyttökustannusten ansiosta Käytännössä ongelmaton toiminta Luotettava myös erittäin viskoottisilla aineilla Ominaisuudet Vankka pumpun rakenne Huoltoystävällinen pumppurakenne Korkealaatuiset osat (katso edellä) Liukuventtiilit roottori-staattoriosan edessä toiminnan tarkistamiseksi ja valvomiseksi Ilman pumpun avaamista (optio) Moduulirakenne lyhentää huoltotöistä aiheutuvaa seisokkeja Suorituskyky Korkeita kiintoainepitoisuuksia (jopa 45 %) sisältäviä nesteitä voidaan pumpata Syöttöpaineet 48 bar:iin asti Kapasiteetit 50 m 3 /h asti. Voiteluaineen syöttölaite Sovellusalue Alentaa painetta putkistossa tiivistetyn jätevesilietteen pumppaamisen aikana. Erityisominaisuudet Syöttää lietteeseen polymeerejä, öljyä tai vettä voiteluaineeksi Koostuu rengassuuttimesta, neljästä syötöstä, jakelijasta ja WANGEN KB S pumpusta Jopa kuusi kertaa alempi paine putkistossa Ilmansyöttö kompressorin kautta optiona 11

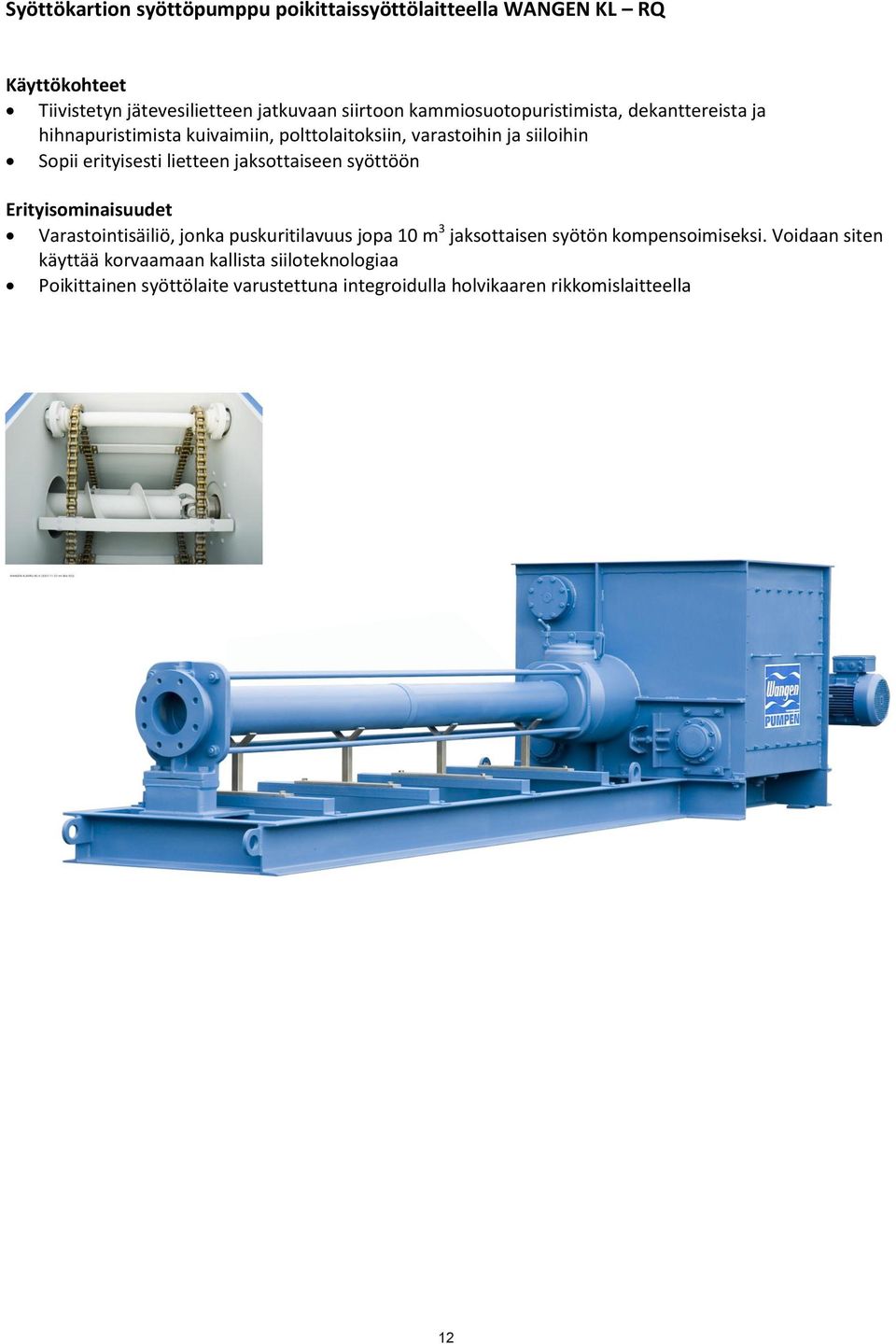

12 Syöttökartion syöttöpumppu poikittaissyöttölaitteella WANGEN KL RQ Käyttökohteet Tiivistetyn jätevesilietteen jatkuvaan siirtoon kammiosuotopuristimista, dekanttereista ja hihnapuristimista kuivaimiin, polttolaitoksiin, varastoihin ja siiloihin Sopii erityisesti lietteen jaksottaiseen syöttöön Erityisominaisuudet Varastointisäiliö, jonka puskuritilavuus jopa 10 m 3 jaksottaisen syötön kompensoimiseksi. Voidaan siten käyttää korvaamaan kallista siiloteknologiaa Poikittainen syöttölaite varustettuna integroidulla holvikaaren rikkomislaitteella 12

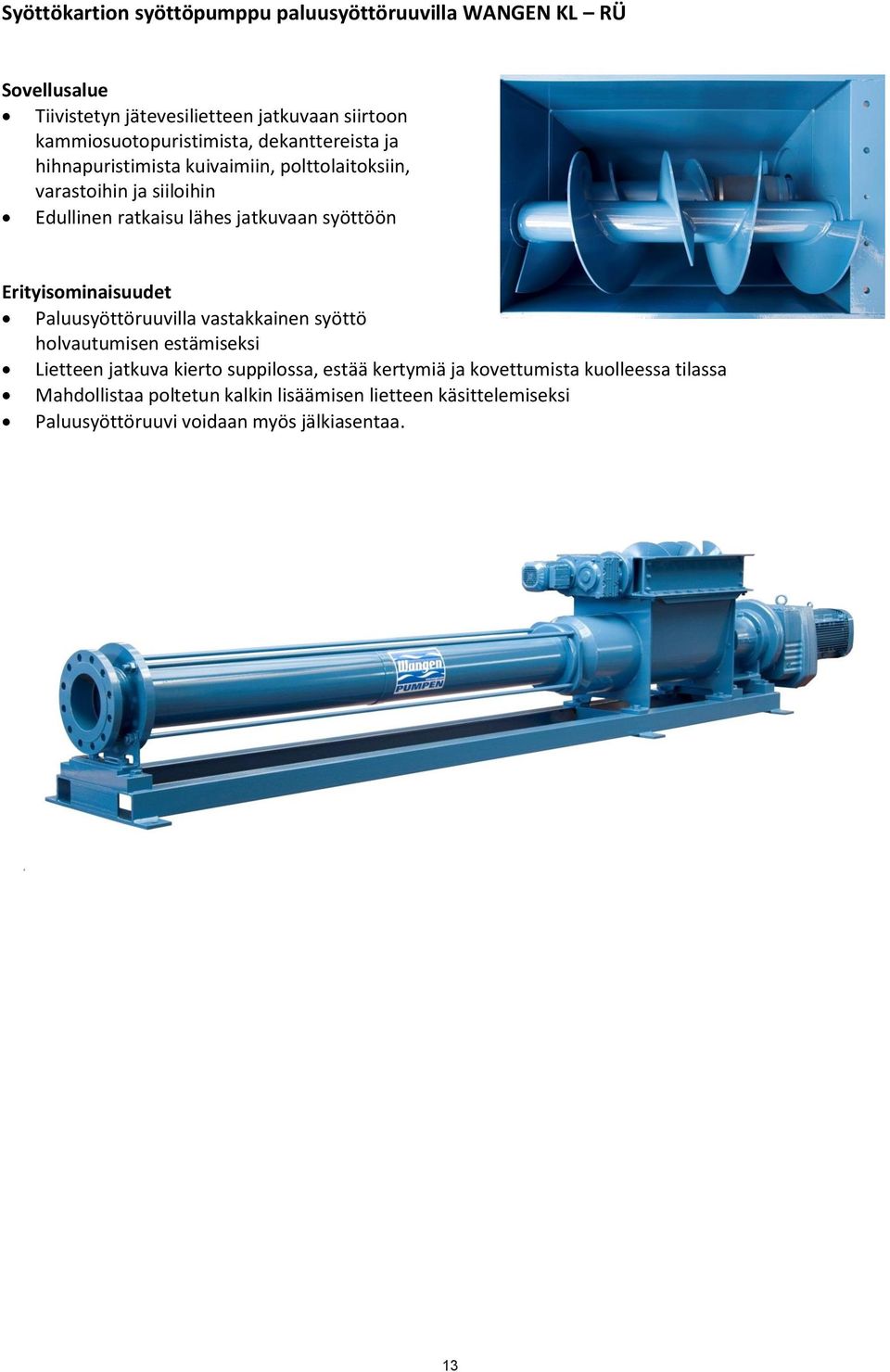

13 Syöttökartion syöttöpumppu paluusyöttöruuvilla WANGEN KL RÜ Sovellusalue Tiivistetyn jätevesilietteen jatkuvaan siirtoon kammiosuotopuristimista, dekanttereista ja hihnapuristimista kuivaimiin, polttolaitoksiin, varastoihin ja siiloihin Edullinen ratkaisu lähes jatkuvaan syöttöön Erityisominaisuudet Paluusyöttöruuvilla vastakkainen syöttö holvautumisen estämiseksi Lietteen jatkuva kierto suppilossa, estää kertymiä ja kovettumista kuolleessa tilassa Mahdollistaa poltetun kalkin lisäämisen lietteen käsittelemiseksi Paluusyöttöruuvi voidaan myös jälkiasentaa. 13

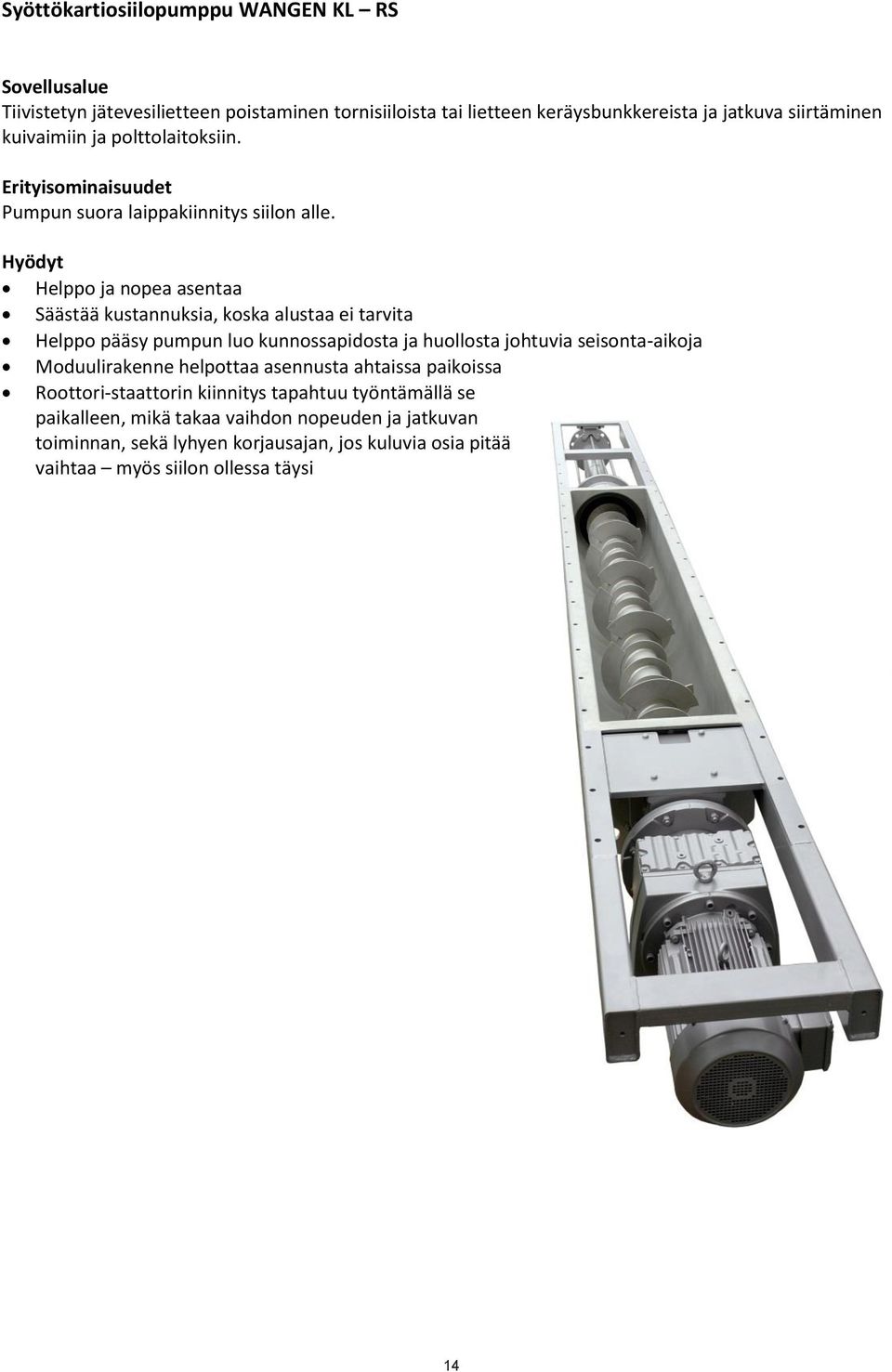

14 Syöttökartiosiilopumppu WANGEN KL RS Sovellusalue Tiivistetyn jätevesilietteen poistaminen tornisiiloista tai lietteen keräysbunkkereista ja jatkuva siirtäminen kuivaimiin ja polttolaitoksiin. Erityisominaisuudet Pumpun suora laippakiinnitys siilon alle. Hyödyt Helppo ja nopea asentaa Säästää kustannuksia, koska alustaa ei tarvita Helppo pääsy pumpun luo kunnossapidosta ja huollosta johtuvia seisonta-aikoja Moduulirakenne helpottaa asennusta ahtaissa paikoissa Roottori-staattorin kiinnitys tapahtuu työntämällä se paikalleen, mikä takaa vaihdon nopeuden ja jatkuvan toiminnan, sekä lyhyen korjausajan, jos kuluvia osia pitää vaihtaa myös siilon ollessa täysi 14

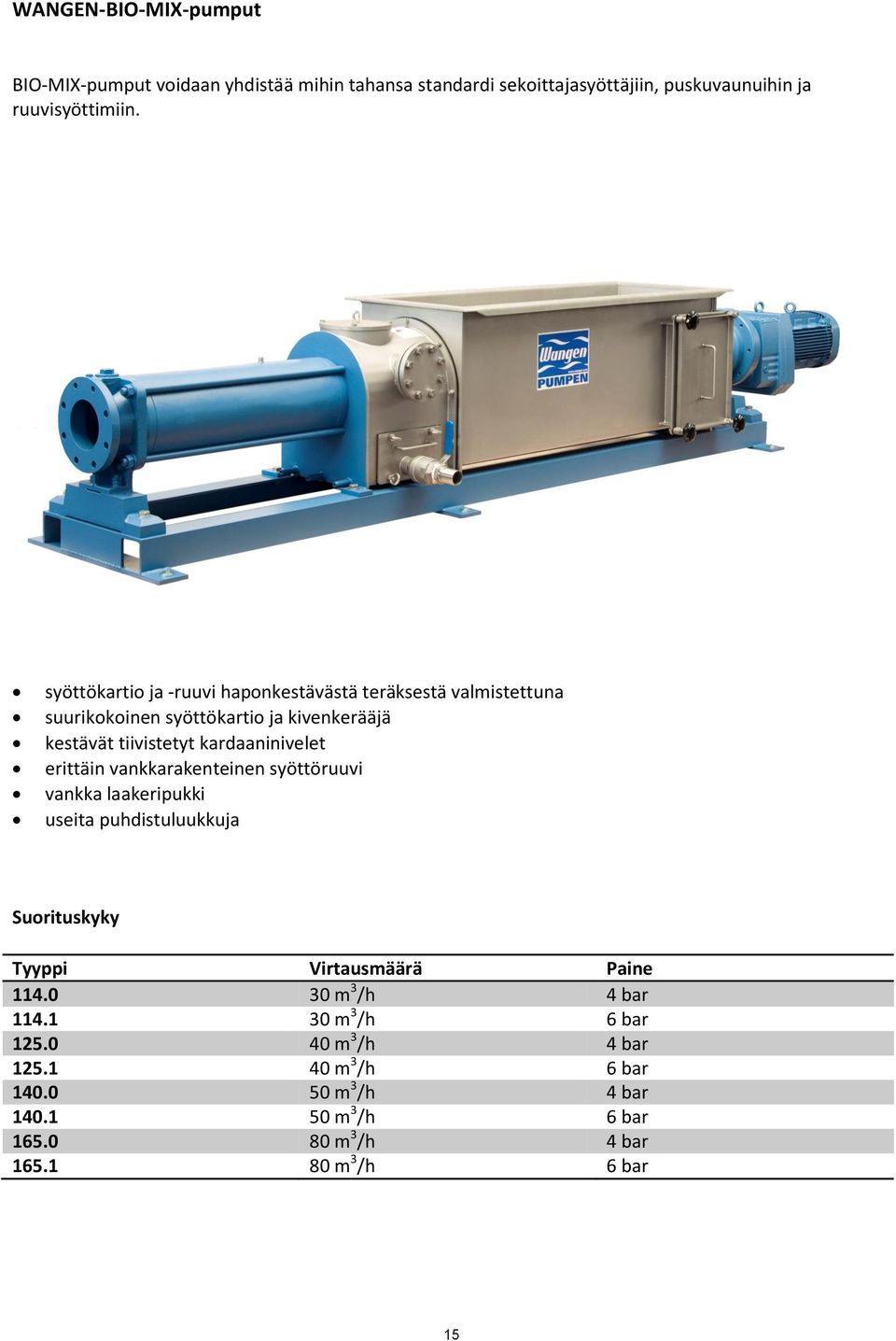

15 WANGEN-BIO-MIX-pumput BIO-MIX-pumput voidaan yhdistää mihin tahansa standardi sekoittajasyöttäjiin, puskuvaunuihin ja ruuvisyöttimiin. syöttökartio ja -ruuvi haponkestävästä teräksestä valmistettuna suurikokoinen syöttökartio ja kivenkerääjä kestävät tiivistetyt kardaaninivelet erittäin vankkarakenteinen syöttöruuvi vankka laakeripukki useita puhdistuluukkuja Suorituskyky Tyyppi Virtausmäärä Paine m 3 /h 4 bar m 3 /h 6 bar m 3 /h 4 bar m 3 /h 6 bar m 3 /h 4 bar m 3 /h 6 bar m 3 /h 4 bar m 3 /h 6 bar 15

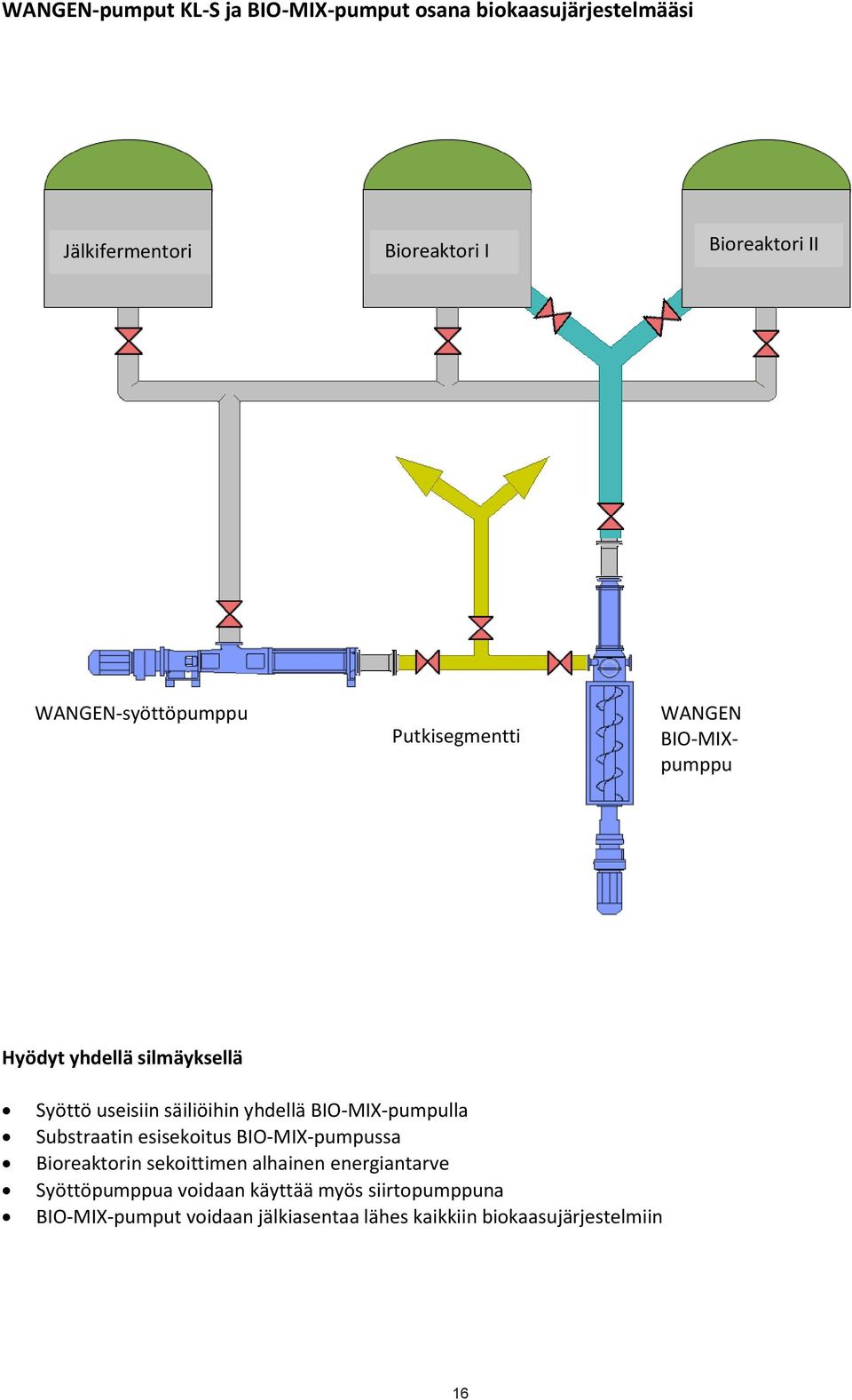

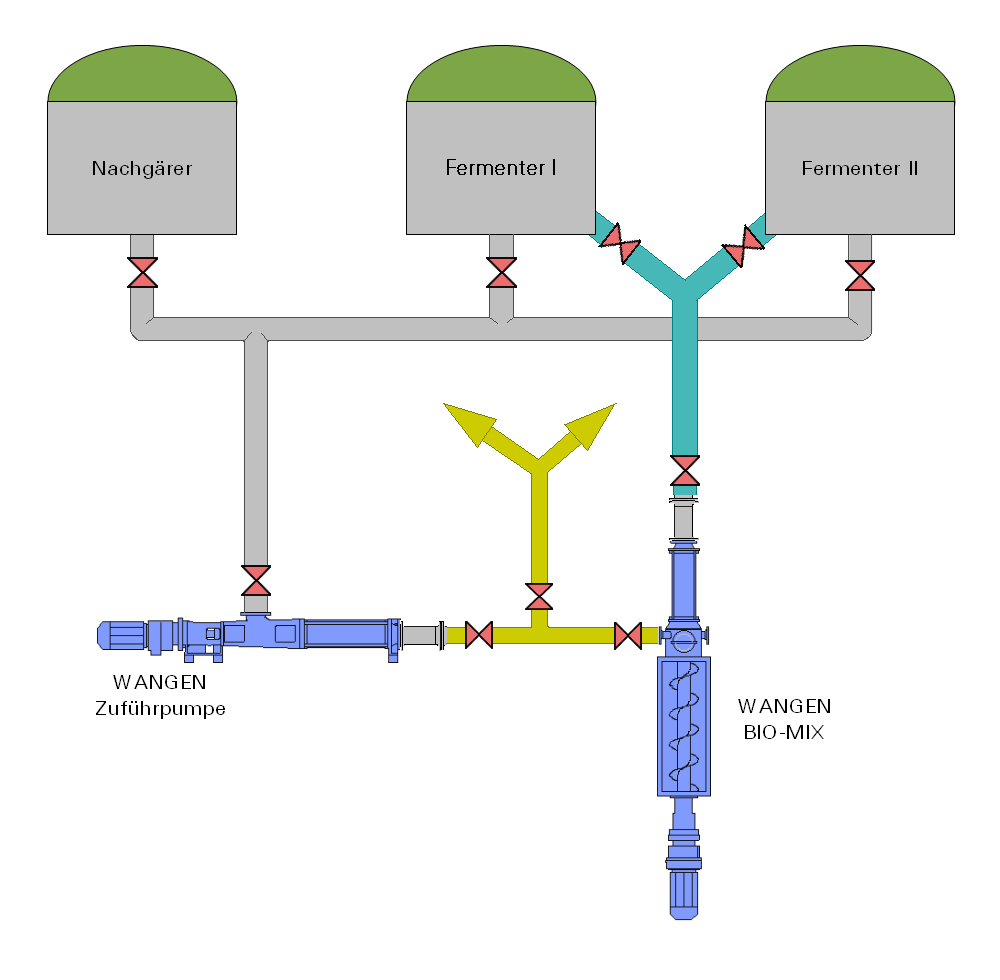

16 WANGEN-pumput KL-S ja BIO-MIX-pumput osana biokaasujärjestelmääsi Jälkifermentori Bioreaktori I Bioreaktori I Bioreaktori II Bioreaktori I WANGEN-syöttöpumppu Putkisegmentti WANGEN BIO-MIXpumppu Hyödyt yhdellä silmäyksellä Syöttö useisiin säiliöihin yhdellä BIO-MIX-pumpulla Substraatin esisekoitus BIO-MIX-pumpussa Bioreaktorin sekoittimen alhainen energiantarve Syöttöpumppua voidaan käyttää myös siirtopumppuna BIO-MIX-pumput voidaan jälkiasentaa lähes kaikkiin biokaasujärjestelmiin 16

17 Elintarvikkeille, kosmetiikalle ja kemikaaleille Twin-ruuvipumppu Hygieeninen Suorituskykyinen Tehokas Wangen-epäkeskoruuvipumppu Korkealaatuinen Vankkarakenteinen - Luotettava

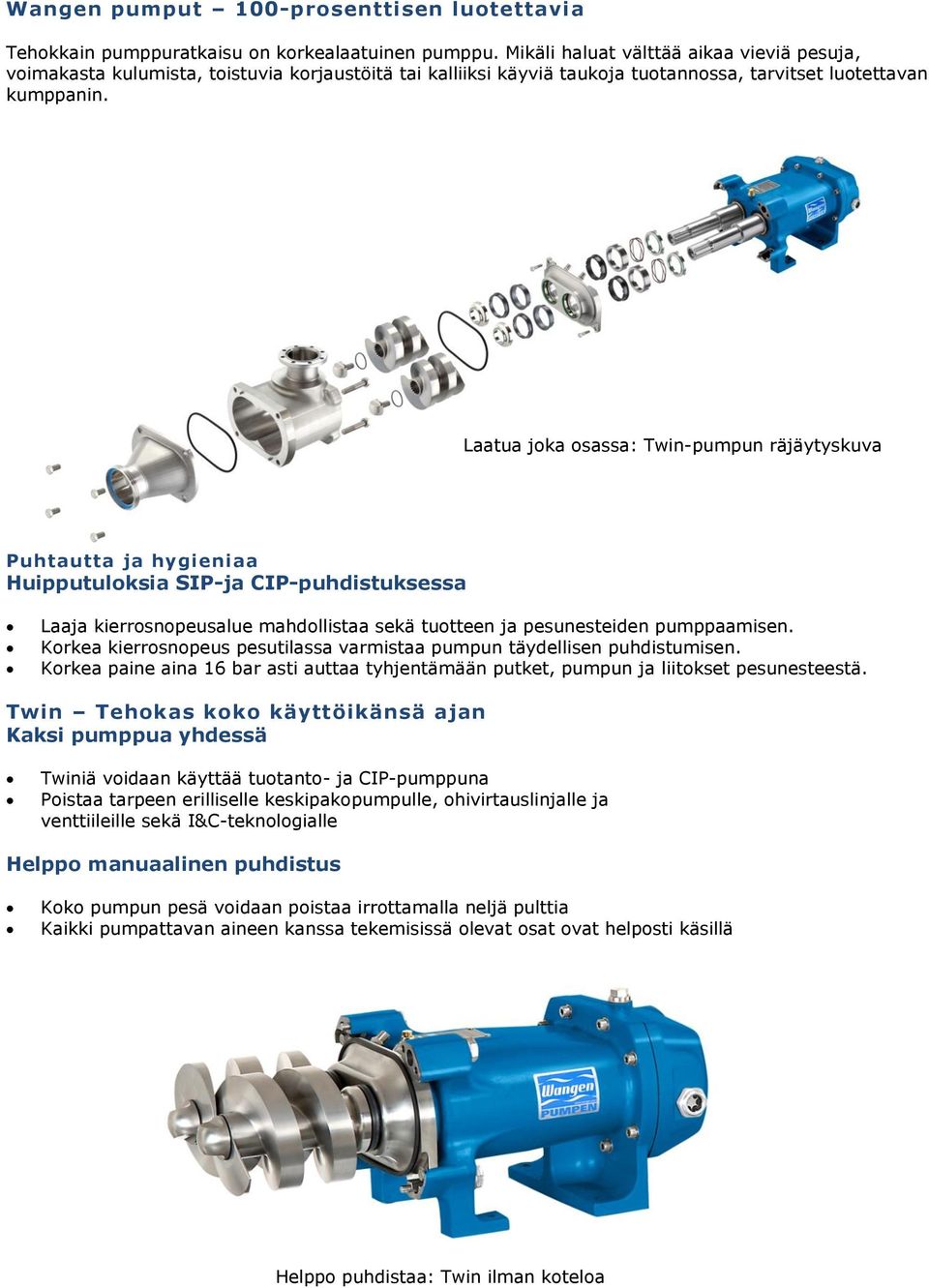

18 Wangen pumput 100-prosenttisen luotettavia Tehokkain pumppuratkaisu on korkealaatuinen pumppu. Mikäli haluat välttää aikaa vieviä pesuja, voimakasta kulumista, toistuvia korjaustöitä tai kalliiksi käyviä taukoja tuotannossa, tarvitset luotettavan kumppanin. Laatua joka osassa: Twin-pumpun räjäytyskuva Puhtautta ja hygieniaa Huipputuloksia SIP-ja CIP-puhdistuksessa Laaja kierrosnopeusalue mahdollistaa sekä tuotteen ja pesunesteiden pumppaamisen. Korkea kierrosnopeus pesutilassa varmistaa pumpun täydellisen puhdistumisen. Korkea paine aina 16 bar asti auttaa tyhjentämään putket, pumpun ja liitokset pesunesteestä. Twin Tehokas koko käyttöikänsä ajan Kaksi pumppua yhdessä Twiniä voidaan käyttää tuotanto- ja CIP-pumppuna Poistaa tarpeen erilliselle keskipakopumpulle, ohivirtauslinjalle ja venttiileille sekä I&C-teknologialle Helppo manuaalinen puhdistus Koko pumpun pesä voidaan poistaa irrottamalla neljä pulttia Kaikki pumpattavan aineen kanssa tekemisissä olevat osat ovat helposti käsillä Helppo puhdistaa: Twin ilman koteloa

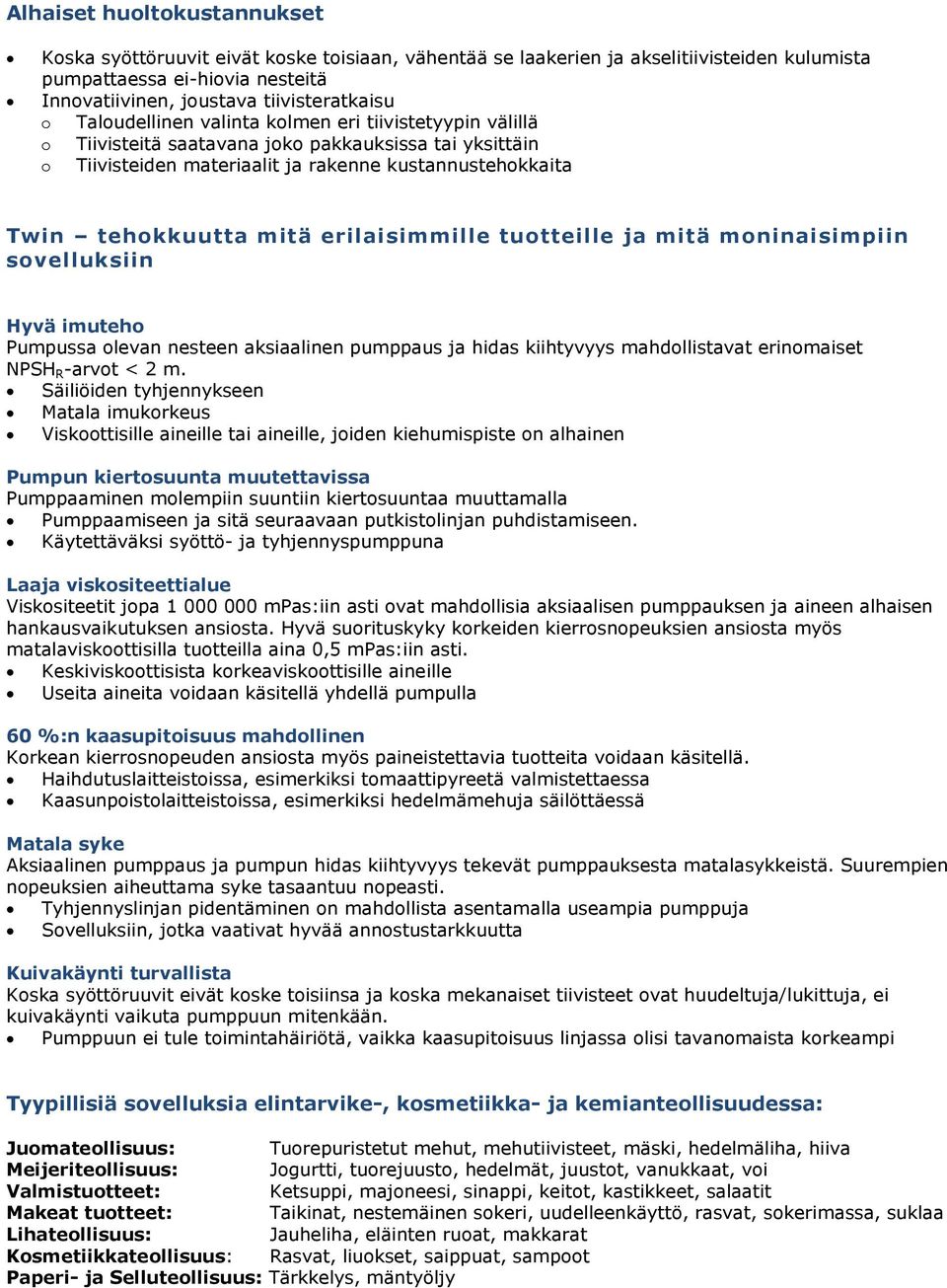

19 Alhaiset huoltokustannukset Koska syöttöruuvit eivät koske toisiaan, vähentää se laakerien ja akselitiivisteiden kulumista pumpattaessa ei-hiovia nesteitä Innovatiivinen, joustava tiivisteratkaisu o Taloudellinen valinta kolmen eri tiivistetyypin välillä o Tiivisteitä saatavana joko pakkauksissa tai yksittäin o Tiivisteiden materiaalit ja rakenne kustannustehokkaita Twin tehokkuutta mitä erilaisimmille tuotteille ja mitä moninaisimpiin sovelluksiin Hyvä imuteho Pumpussa olevan nesteen aksiaalinen pumppaus ja hidas kiihtyvyys mahdollistavat erinomaiset NPSH R -arvot < 2 m. Säiliöiden tyhjennykseen Matala imukorkeus Viskoottisille aineille tai aineille, joiden kiehumispiste on alhainen Pumpun kiertosuunta muutettavissa Pumppaaminen molempiin suuntiin kiertosuuntaa muuttamalla Pumppaamiseen ja sitä seuraavaan putkistolinjan puhdistamiseen. Käytettäväksi syöttö- ja tyhjennyspumppuna Laaja viskositeettialue Viskositeetit jopa mpas:iin asti ovat mahdollisia aksiaalisen pumppauksen ja aineen alhaisen hankausvaikutuksen ansiosta. Hyvä suorituskyky korkeiden kierrosnopeuksien ansiosta myös matalaviskoottisilla tuotteilla aina 0,5 mpas:iin asti. Keskiviskoottisista korkeaviskoottisille aineille Useita aineita voidaan käsitellä yhdellä pumpulla 60 %:n kaasupitoisuus mahdollinen Korkean kierrosnopeuden ansiosta myös paineistettavia tuotteita voidaan käsitellä. Haihdutuslaitteistoissa, esimerkiksi tomaattipyreetä valmistettaessa Kaasunpoistolaitteistoissa, esimerkiksi hedelmämehuja säilöttäessä Matala syke Aksiaalinen pumppaus ja pumpun hidas kiihtyvyys tekevät pumppauksesta matalasykkeistä. Suurempien nopeuksien aiheuttama syke tasaantuu nopeasti. Tyhjennyslinjan pidentäminen on mahdollista asentamalla useampia pumppuja Sovelluksiin, jotka vaativat hyvää annostustarkkuutta Kuivakäynti turvallista Koska syöttöruuvit eivät koske toisiinsa ja koska mekanaiset tiivisteet ovat huudeltuja/lukittuja, ei kuivakäynti vaikuta pumppuun mitenkään. Pumppuun ei tule toimintahäiriötä, vaikka kaasupitoisuus linjassa olisi tavanomaista korkeampi Tyypillisiä sovelluksia elintarvike-, kosmetiikka- ja kemianteollisuudessa: Juomateollisuus: Tuorepuristetut mehut, mehutiivisteet, mäski, hedelmäliha, hiiva Meijeriteollisuus: Jogurtti, tuorejuusto, hedelmät, juustot, vanukkaat, voi Valmistuotteet: Ketsuppi, majoneesi, sinappi, keitot, kastikkeet, salaatit Makeat tuotteet: Taikinat, nestemäinen sokeri, uudelleenkäyttö, rasvat, sokerimassa, suklaa Lihateollisuus: Jauheliha, eläinten ruoat, makkarat Kosmetiikkateollisuus: Rasvat, liuokset, saippuat, sampoot Paperi- ja Selluteollisuus: Tärkkelys, mäntyöljy

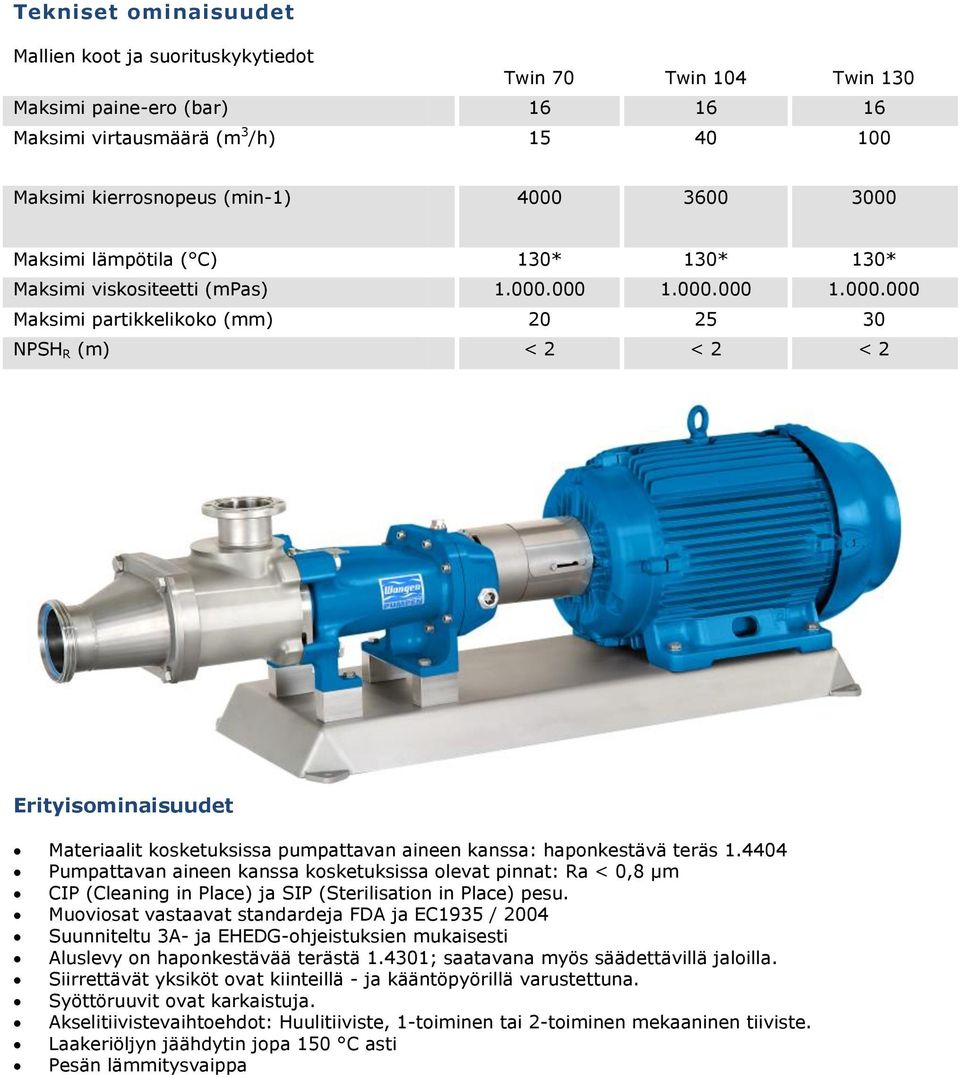

20 Tekniset ominaisuudet Mallien koot ja suorituskykytiedot Twin 70 Twin 104 Twin 130 Maksimi paine-ero (bar) Maksimi virtausmäärä (m 3 /h) Maksimi kierrosnopeus (min-1) Maksimi lämpötila ( C) 130* 130* 130* Maksimi viskositeetti (mpas) Maksimi partikkelikoko (mm) NPSH R (m) < 2 < 2 < 2 Erityisominaisuudet Materiaalit kosketuksissa pumpattavan aineen kanssa: haponkestävä teräs Pumpattavan aineen kanssa kosketuksissa olevat pinnat: Ra < 0,8 µm CIP (Cleaning in Place) ja SIP (Sterilisation in Place) pesu. Muoviosat vastaavat standardeja FDA ja EC1935 / 2004 Suunniteltu 3A- ja EHEDG-ohjeistuksien mukaisesti Aluslevy on haponkestävää terästä ; saatavana myös säädettävillä jaloilla. Siirrettävät yksiköt ovat kiinteillä - ja kääntöpyörillä varustettuna. Syöttöruuvit ovat karkaistuja. Akselitiivistevaihtoehdot: Huulitiiviste, 1-toiminen tai 2-toiminen mekaaninen tiiviste. Laakeriöljyn jäähdytin jopa 150 C asti Pesän lämmitysvaippa

21 Wangen-epäkeskoruuvipumput Elintarvike- ja juomateollisuus Todistetusti korkea laatu, alhaiset käyttökustannukset ja asiakkaan toiveiden tai pumpattavan kemikaalin ominaisuuksien mukaan suunniteltu rakenne tekevät Pumpenfabrik Wangenin ruuvipumpuista suosittuja elintarviketeollisuudessa. Pumput siirtävät nesteitä hellävaraisesti, jolloin pienetkin määrät pumppuun jääneitä aineita saadaan prosessoitua, ja tällä alalla erittäin tärkeä seikka ne on helppo puhdistaa CIP- tai SIP-rakenteen ansiosta. Pumppumme vastaavat EHEDG-sertifioinnillaan tiukimpiakin hygieniastandardeja. Makeisteollisuus Suklaa, marsipaani, vohvelitaikina makeisteollisuudessa käytetään mitä erilaisimpia raaka-aineita, jotka voivat olla viskoottisia, tahmeita, kokkareisia tai leikkausherkkiä. Valmistajien täytyy hallita tämä raaka-aineiden monipuolisuus samalla kun markkinoiden kansainvälistyminen aiheuttaa kasvavia kustannuspaineita, joiden vuoksi valmistusprosessin tulee olla entistä automatisoidumpi. Useiden vuosien läheinen yhteistyö makeisteollisuuden kanssa on johtanut asiakaskohtaisesti räätälöityjen ruuvipumppujen kehittämiseen, minkä ansiosta hankalimpiakin aineita voidaan siirtää. Osa pumppumalleista on lämmitettäviä. Kaikille ratkaisuille on yhteistä se, että tuotteeseen kohdistuu mahdollisimman vähän rasitusta, että laitteistoon jää jäljelle tuotetta vain vähän ja että laitteiston toimintavarmuus on erittäin hyvä. Juomateollisuus Yhä kansainvälistyvämmässä markkinatilanteessa juomanvalmistajien täytyy tarjota oikeanlaista tuotevalikoimaa, jossa yhdistyvät laatu ja sopiva hinta. Tämä edellyttää tuotantoprosessilta joustavuutta ja kustannustehokkuutta esimerkiksi WANGEN-pumppuja käyttämällä. Pumpenfabrik Wangen tarjoaa juomateollisuudelle laajan valikoiman standardipumppuja, joihin voidaan liittää CIP tai SIP, sekä myös joitakin EHEDG-hyväksyttyjä pumppuja.

22 Leipomoteollisuus Kuluttajat vaativat laajan valikoiman herkullisia tuotteita edulliseen hintaan, mikä luo haasteita leipomoteollisuudelle. Yritysten tulee pystyä toimimaan joustavasti mukauttaessaan tuotevalikoimaansa ja tuotantomenetelmiään muuttuvien kulutustottumusten mukaan, esimerkiksi alkamalla valmistaa pakastetuotteita. Teolliset leipomot ovat luottaneet jo vuosia WANGENin pumppuihin kakku- ja leipätaikinoiden, hiivaseosten ja täytteiden syöttämisessä valmistusprosessiin. Erikoissovellukset, kuten voi- tai margariinikimpaleiden pehmennys tai hapantaikinan inline-sekoitus, eivät ole ongelma. Vahvuutemme on räätälöidyissä ratkaisuissa, jotka perustuvat asiakkaidemme tarpeisiin. Lihanjalostus Nykyaikaisen lihanjalostuksen keskeisimpiä piirteitä ovat korkea automaatioaste ja nopeat muutokset tuotevalikoimassa. Tämä edellyttää tuotantovälineiltä joustavuutta mukautua muutoksiin sekä välineiden usein tapahtuvaa, huolellista puhdistamista. Vierasaineiden imeytyminen prosessiin on yhtä vähän toivottua kuin suuret kuolleet tilat laitteiston osissa. WANGEN-pumppujen hyötyjä ovat muun muassa niiden äärimmäisen mukautuvuus, hyvä toimintavarmuus sekä nopea irrotettavuus ja vähäinen kuollut tila puhdistuksen helpottamiseksi. Lisäksi käytetyt materiaalit ovat tietenkin hyväksyttyjä elintarviketeollisuuden käyttöön. Pumppumme toimivat siten, että tuotteeseen kohdistuu äärimmäisen vähän rasitusta, joten siirrettävien elintarvikkeiden koostumus ja laatu eivät muutu pumppauksen aikana. Nämä hyödyt auttavat asiakkaitamme menestymään ja parantavat yrityksen kilpailukykyä.

23 Meijeriteollisuus Maitotuotteiden markkinat kasvavat ja niiden myötä paine alentaa kustannuksia. Tuotantolaitosten tulee siksi toimia yhä enemmän automaattisesti, ja laitteiden toimintavarmuus on taattava. Avaintekijä menestyksessä on mahdollisuus siirtää hyvinkin erilaisia aineita siten, että tuotteeseen kohdistuu mahdollisimman vähän rasitusta ja että laitteistoon jää jäljelle tuotetta vain vähän. Ihanteellisen rakenteen ja kuhunkin sovellukseen erityisesti valittujen käyttöparametrien avulla pumppumme voivat käsitellä ja annostella viskoottisia, tahmeita, kokkareisia ja leikkausherkkiä nesteitä. Tätä pumppumallien ryhmää, joka on suunniteltu ja valmistettu erityisesti meijeriteollisuuden tarpeisiin, on saatavana sekä CIP- että SIP-rakenteella sekä myös EHEDG-hyväksynnällä, mikä varmistaa Hedelmien puhdistamisen ja vihannesten onnistumisen. jalostus Puhdistamisesta aiheutuva seisonta-aika jää lyhyeksi, mistä syntyy kustannussäästöjä: nämä WANGEN-pumput on helppo irrottaa eikä niissä ole uria. Tuoreus ja laatu ovat keskeisiä seikkoja hedelmiä ja vihanneksia käsiteltäessä. Niiden jalostus tapahtuu joko kausittain tai vuoden ympäri, mutta tavoitteena on aina, että tuotteeseen kohdistuu mahdollisimman vähän rasitusta myös silloin, kun niitä siirretään tuotantoprosessissa. WANGEN-pumput on suunniteltu yksilöllisesti mahdollisimman sykkeettömän pumppauksen varmistamiseksi kullekin aineelle, olipa aine kokkareinen, viskoottinen, leikkausherkkä tai kuuma. Pumppuja käytetään myös hedelmistä ja vihanneksista syntyvän jätteen poistamiseen käsittelyn aikana. Käyttötarkoituksesta riippumatta asiakkaamme voivat aina luottaa pumppujemme suorituskykyyn ja toimintavarmuuteen.

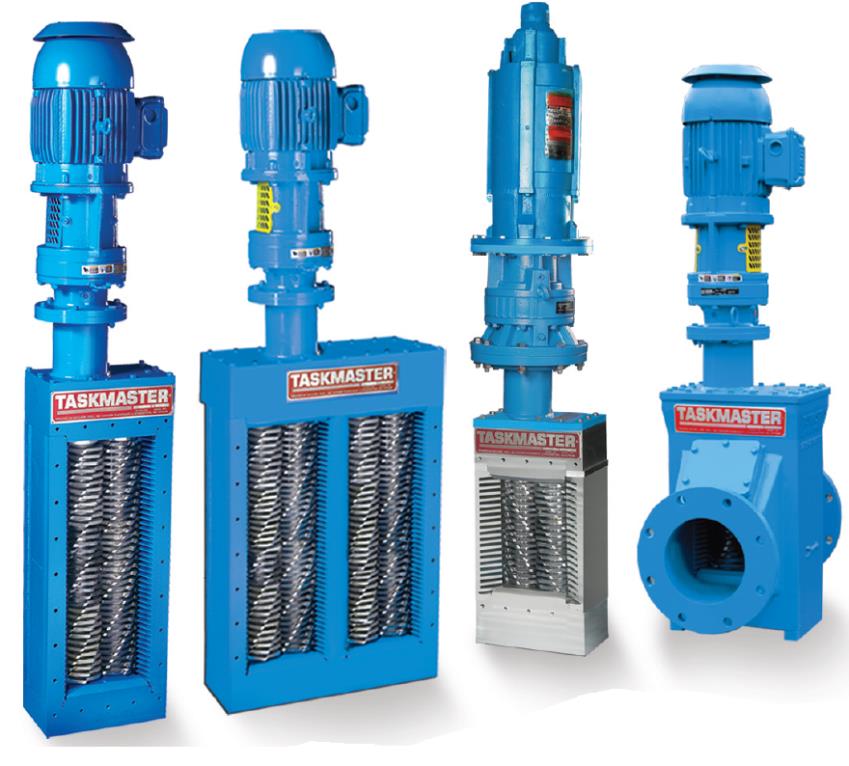

24 Franklin Miller Inc. Franklin Miller on 1918 perustettu yhtiö New Jerseystä USA:sta ja on johtava pilkkomislaitteiden valmistaja. Yhtiön päätuotteet ovat murskaimet, silppurit, delumperit, jauhentimet ja jätevedenkäsittelylaitteet. Laitteet soveltuvat märkiin ja kuiviin teollisuuskohteisiin. Laitteilla parannetaan tehtaiden pumppujen ja järjestelmien toimintaa pilkkomalla kiintoaineita, kokkareita sekä silppuamalla kappaletavaraa ja dokumentteja parannetaan tuotteiden koostumuksia ja laatua. Tuotteet ovat kuuluisia laadusta, tekniikasta ja tehokkuudesta. 24

25 25

26 Rakenne TASKMASTER TM8500 -murskaimet asettavat standardit tehokkaalle kiintoaineiden pilkkomiselle, toimintavarmuudelle ja kunnossapidon helppoudelle. Näissä yksiköissä yhdistyvät ainutlaatuiset rakenteelliset piirteet erinomaiseen suorituskykyyn, mikä tarjoaa ihanteellista suojaa tuotantolaitoksen prosesseille ja laitteistoille sekä takaa ongelmattoman toiminnan. Nämä monipuoliset laitteet hienontavat erilaisia aineita, kuten lumppua, muoveja, puuta, rakennusjätettä, tamponeita, terveyssiteitä, kiinteää jätettä ja paljon muuta. Ne ovat korvaamattomia kaikenlaisten laitosten toiminnassa eri puolilla maailmaa pitäessään putkistot avoimina, vähentäessään pumppujen seisonta-aikoja, helpottaessaan seulojen käsittelyä sekä suojatessaan vedenpoistolaitteita, kuten linkoja, suodatinpuristimia ja muita. Leikkurielementtien hyödyt Kun osia on vain yksi kuudestoistaosa, kunnossapito on paljon helpompaa. Leikkausterät ovat terävämpiä, koska ne ovat täysin koneistettuja ja tarkkuushiottuja. EI KOSKAAN uudelleenkiristystä! Taskmaster-leikkurielementit 26 TM8500 -leikkurielementti korvaa 12 leikkurija välilevyä yhdellä yhtenäisellä leikkurielementtinipulla. Nämä kaksi vastakkaisiin suuntiin pyörivää leikkurinippua hammastuvat hyvin lähekkäin kiintoaineiden murskaamiseksi ja repimiseksi pieniin palasiin. Tästä on seurauksena huomattavasti parantunut yksikön kestävyys ja luotettavuus, parantunut leikkurin kestävyys sekä kestävyys murtumia vastaan ja kokonaan estynyt yksikön löystyminen ja siitä seuraava kiristystarve.

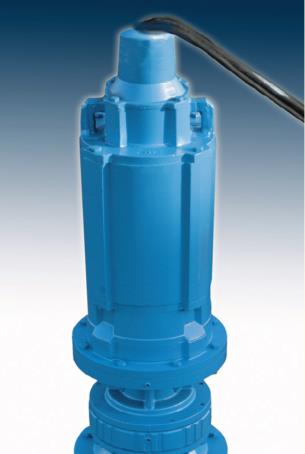

27 Kokoonpanot Taskmaster TM8500 -murskaimet ovat vankkarakenteisia pitkän käyttöiän ja sujuvan toiminnan takaamiseksi. Yksikköjä on saatavana avokanavarakennelmiin, putkistoihin ja painovoimalaitteistoihin jalustalla ja suppilolla. Yksiköt toimitetaan vakiona pallografiittivaluraudasta valmistettuna ja haluttaessa haponkestävästä teräksestä valmistettuna. Leikkurit ja akselit on valmistettu karkaistusta terässeoksesta. TM8500:ssa on erittäin luotettava, vaativaa käyttöä kestävä mekaaninen tiivistejärjestelmä kätevänä kasettikokoonpanona. TASKMASTER CHANNEL - TM8500:aa on saatavana eri korkuisina vastaamaan avokanavasovellusten tarpeita. Yksiköitä on saatavana valikoimalla erilaisia käteviä kanavakehikoita tai ohjauskiskoja asennuksen ja yksikön irrottamisen helpottamiseksi. TASKMASTER DUPLEX - Taskmaster Duplexissa (TM8500D) on neljä hammastuvaa leikkurielementtinippua ja kaksinkertainen leikkausalue ja virtausmäärä verrattuna yksittäiseen TM8500:aan. Näissä yksiköissä on yhteinen toimiosa ja moottori, jotka käyttävät kaikkia neljää leikkurielementtinippua. TASKMASTER GRAVITY -Taskmaster TM8500 voidaan toimittaa jalustalla ja suppilolla varustettuna käytettäväksi kuivissa tai kosteissa painovoimasovelluksissa. Tämä tekee TM8500:sta erinomaisen ratkaisun seulonnan vähentämiseen sekä pesusovelluksiin ja yleisiin jätesovelluksiin. TASKMASTER INLINE - Taskmaster Inline -murskaimet hinontavat kiintoaineita painovoima- tai painelinjoissa pitäen tehokkaasti lieteja viemärijärjestelmät avoimina. Laitteissa on sama vankka rakenne kuin avokanavasovelluksiin tarkoitetuissa ja lisäksi niissä on ainutlaatuinen pesä, johon koko yksikkö voidaan helposti ja nopeasti laittaa ja josta se voidaan poistaa putkistoon koskematta. Sovelluksissa, joissa on runsaasti kulkeutuvia kiintoaineita, lisävarusteena saatavan TT-pesän keräilyalue mahdollistaa raskaiden kulkeutuneiden aineiden laskeutumisen murskaimen ja sen jälkeen tulevien laitteiden suojaamiseksi. 27

28 Kanavakehikot ja optiot Taskmasteria on saatavana suppilolla ja jalustalla varustettuna, sekä vakiomalleina että räätälöityinä. Näitä voidaan käyttää sekä vaakasyötössä että painovoimasyötössä. Taskmaster voidaan toimittaa vakiomallisena yhdellä alustalla seisovana mallina, joka kiinnitetään avokanavan pohjaan, tai erilaisille kiskoille asennettuina, jolloin laite voidaan helposti liu uttaa paikalleen ilman kiinnikkeitä. Seuraavanlaisia kiskoja on saatavana: Taskmaster FRP-miesaukolla Tämä esikoottu FRP-miesaukko on kanavarakenteinen ja sitä käytetään standardimallisen Taskmaster TM8500 -murskaimen kanssa. Koko mieaukkorakennelma saadaan helposti käyttövalmiiksi kaivetaan kuoppa, pudotetaan miesaukko paikalleen ja liitetään järjestelmään suojaamaan laitteita ja säästämään kuluja. Miesaukon rakenne tekee pääsyn murskaimen luo helpoksi: nostetaan vain kantta. Franklin Millerin murskaimille tarkoitetut miesaukot räätälöidään aina käyttöpaikan mukaan. Ne toimitetaan kokonaisina tikkaineen ja luukkuineen, jonka voi valita eri vaihtoehdoista, ja lisäksi optiona on saatavana murskaimen ohjauskiskoja, upotusmoottoreita ja ohjausjärjestelmiä. CF1000: Kanaviin, joiden mitat ovat hyvin lähellä Taskmasterin leveyttä. CF1200: Kanaviin, jotka ovat jonkin verran leveämpiä kuin Taskmaster. Asennukseen kuuluu neljä kulmaa välilevyineen ja virtauksenjakajineen kanavan seinämiin sovittamiseksi. CF3000: Kanaviin, jotka ovat huomattavasti Taskmasteria leveämpiä. Tämä yhdestä osasta muodostuva kehikko sovittaa laitteen joka puolelta seinämiin. CF4000: Taskmasterin asentamiseksi märkäkaivon seinämiin. Toimitetaan yleensä ylivuotoseulalla ja ohjauskiskoilla laitteen poistamisen helpottamiseksi. 28

29 Toimiosat ja virtausmäärät Avokanavien virtausmäärät T Jatkokappale Upotusmoottori X Jatkokappale TEFCmoottori Upotusmoottori Putkistojen virtausmäärät Taskmaster toimitetaan vakiona suljetulla kytkinosalla ja pystyasentoon asennettavalla laipallisella TEFC- tai räjähdyssuojatulla moottorilla. Toimiosavaihtoehdot ovat seuraavat: T -jatkokappale: Nostaa moottoria haluttuun korkeuteen ylimääräisen akselikappaleen avulla, joka on tiiviissä putkessa. Jatkoakseli on moottorin ja alennusvaihteiston välillä. Ota yhteyttä laitetoimittajaan oman sovelluksesi osalta. X -jatkokappale: Nostaa sekä moottoria että alennusvaihteistoa. Akselin jatkokappale ja yleisnivel tiiviissä putkessa. Saatavana TEFC-, XP- tai upotusmoottorilla. Hydrauliikkatoimiosa: Hydraulinen toimiosa asennetaan kauemmas ja teho siirtyy hydrauliseen moottoriin joustavan letkun ja kovan putken kautta. Moottori kytketään suoraan Dimminutoriin. Edellyttää suurempaa moottoria kuin sähköiset toimiosat. FMI:N UPOTETTAVAT TOIMIOSAT Franklin Millerin upotettavat ja räjähdyssuojatut (IP68) moottorit ja toimiosat tarjoavat tehokkaan ja helposti asennettavan ratkaisun sovelluksiin, joissa on tulvimisvaara. Nämä moottorit toimivat jatkuvasti myös ollessaan veden yhtä hyvin kuin ollessaan kosketuksissa ilman kanssa. FL-EX controller FL- EX controller ohjaa, suojaa ja valvoo murskaimen toimintaa. FL-EX on itseoppiva, joten sen käyttöönotto onnistuu nopeasti moottoritehosta ja kuormituksesta riippumatta. Laite valvoo murskainmoottorin toimintaa ja kuormitustilanteissa jaksottaa käynnin ja selvittää vikatilanteen. Mikäli vikaa tai tukkeumaa ei saada automaattisesti selvitettyä, laite antaa hälytyksen automaattisesti ja pysähtyy suojaustilaan. Käyttäjällä on mahdollisuus myös ohjata laitetta manuaalitilassa. FL- EX Controller on liitettävissä laitokseen muuhun automaatiojärjestelmään, jolloin sen kaikkia toimintoja voidaan seurata ja muuttaa valvomosta. Liitäntäprotokolla on ModBus RTV. 29

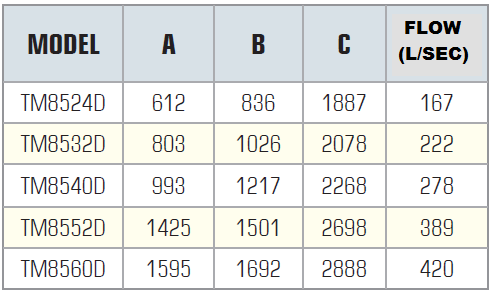

30 Mitat TEFC MITAT (MM) TM8500 DUPLEX MITAT (MM) JALUSTA JA SYÖTTÖKARTIO -MALLIN MITAT (MM) 30

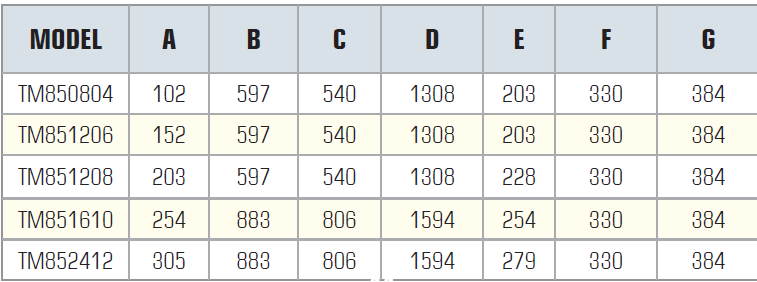

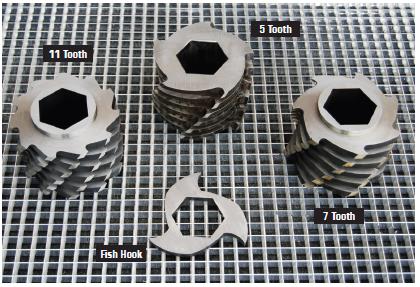

31 DROP-IN -MALLIN MITAT (MM) TASKMASTER TT KIVENKERÄÄJÄLLÄ LEIKKURIKOKOONPANOT 31

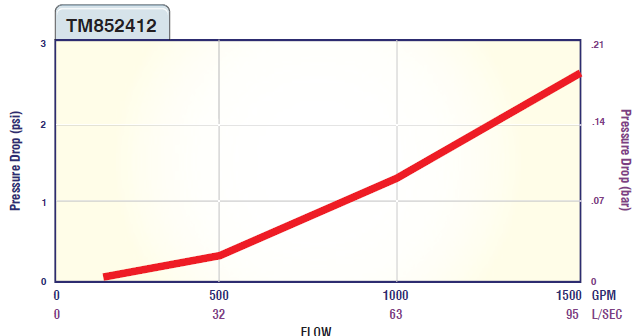

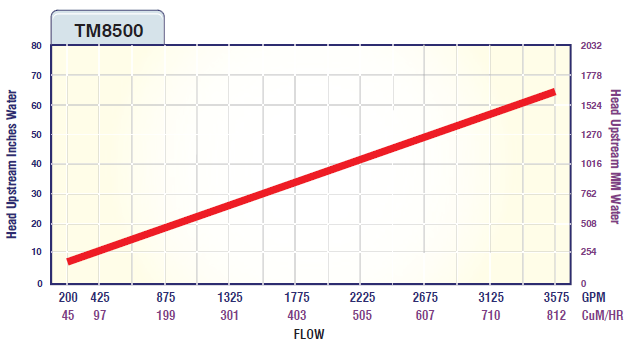

32 Kapasiteetit Virtausmäärät Taskmaster -virtauskaavioiden avulla Etsi haluamasi virtausmäärä kaavion alaosasta. Etene tästä kohdasta ylöspäin siten, että tulet virtauslinjan leikkauspisteeseen. Etene leikkauspisteestä vasemmalle, jossa on murskainta ennen olevan korkeuden lukema. Laske erotus (tulokorkeus - poistumiskorkeus). Jos erotus on suurempi kuin 150 mm, taulukon tulokorkeutta voidaan käyttää. Jos erotus on pienempi kuin 150 mm, laske tulokorkeus: poistumiskorkeus mm. (Korjattu hävikki on nyt vähintään 150 mm.) Huomaa: 1. Tulokorkeus mitataan Taskmasterin pohjasta. 2. Poistumiskorkeus riippuu asennuspaikan olosuhteista. Jos poistumiskorkeutta ei tiedetä, käytä taulukkoa tulokorkeuden arvioimiseksi. 32

33 33

34 34

35 Pumpenfabrik Ernst Scherzinger GmbH on perinteikäs Saksalainen pumppuvalmistaja ja on valmistanut jo yli 70 vuoden ajan hammaspyöräpumppuja teollisuuden tarpeeseen. Yritys on erikoistunut auto-, kemian-, petrokemian-, paperi- ja sellu-, ympäristö-, energia- ja koneenrakennusteollisuuden annostus- ja siirtokäyttökohteisiin. Valtaosa valmistetuista prosessiteollisuudenpumpuista ovat rakenteeltaan sarjavalmistettuja pienikokoisia vuotamattomia magneettivetoisia hammaspyöräpumppuja. Standardi valmistusmateriaaleja ovat AISI 316, Hastelloy ja Titaani. Akselitiivistysvaihtoehtoina ovat magneettikäyttö, punostiivisteet tai mekaaniset tiivisteet. Käyttölaitteina voivat olla vaihtovirtamoottori, tasavirtamoottori tai hammasvaihdemoottori. ATEX alueelle moottorit ovat ATEX (94/9/EG) direktiivin mukaisia. Tyypillisiä käyttökohteita ovat etanoli, metanoli, urea, ammoniakki, isopropanoli, rikkihappo, suolahappo, typpihappo, suolavesi, liuottimet, kovettajat, valkaisukemikaalit, vesikemikaalit, paperikemikaalit, hydratsiini, fosfaatti. 35

36 Hammaspyöräpumput sarjat Magneettikytketyt hammaspyöräpumput Hammaspyöräpumppusarjat 2030, 3030, 4030 ja 5030 on kehitetty sarjoista 3000 ja Pumppusarja kattaa tilavuusvirta-alueen 20 ml/min 99 l/min. Pumpuissa on magneettikytketty tiivisteetön rakenne, joka mahdollistaa syövyttävien, vaarallisten ja ei-voitelevien aineiden siirron. Tyypillisiä käyttökohteita ovat happojen ja emästen siirto, nesteiden syöttö höyrystimelle ja sieltä ulos sekä tiivistenesteiden kierrätys tiivistehuuhtelujärjestelmissä. Tilavuusvirrat normaali-ilmanpaineessa Pyörimisnopeus (r/min) Pumpun koko (cm3/r) ,09 0,16 0,26 0,062 0,110 0,179 0,075 0,133 0,216 0,086 0,152 0,247 0,104 0,184 0,299 0,131 0,232 0,377 0,155 0,276 0,449 0,255 0,453 0,736 0,306 0,538 0, Käyttökohteet 0,45 0,7 1,1 2,8 4,5 7, ,31 0,48 0,76 1,93 3,11 4,90 8,1 12,4 19,0 0,37 0,58 0,91 2,32 3,74 5,89 9,79 14,9 22,9 0,43 0,67 1,05 2,66 4,28 6,75 11,2 17,1 26,2 0,52 0,81 1,27 3,2 5,2 8,2 13,6 20,7 31,7 0,65 1,02 1,60 4,1 6,5 10,3 17,1 26,1 40,0 0,78 1,21 1,90 4,8 7,8 12,2 20,4 31,1 47,6 1,27 1,98 3,11 7,9 12,7 20,1 Standardiohjelma Asiakaskohtaiset sovellukset Lämpötila-alue 20 C 130 C Paine-ero 10 bar (16 bar räätälöidyt sovellukset) Ottakaa yhteyttä myyntiimme Sisääntulopaine 0,1 100 bar Viskositeettialue 0, mpas 33,4 50,1 78,1 1,51 2,35 3,70 9,4 15,1 36

37 Magneettikytketyt hammaspyöräpumput, sarjat Käyttökohteet ATEX alueilla Moottorin rakenteesta riippuen pumppuja voidaan direktiivin ATEX (94/9/EG) mukaisesti käyttää seuraavilla alueilla: Alue 1 II 2G Alue 21 II 2D Alue 2 II 3G Alue 22 II 3D Lämpötilaluokka riippuu suuressa määrin kuljetettavan nesteen lämpötilasta. Lämpötilaluokkaa ei voida määritellä yleisesti vaan se on määritettävä tapauskohtaisesti järjestelmän rakenteen mukaan. Perustyyppien mahdolliset lämpötilaluokat ovat: T4 135 C T5 100 C T6 85 C Erikoissovelluksille on olemassa myös seuraavat lämpötilaluokat: T2 300 C T3 200 C Käytöt / moottorit Pumput voidaan toimittaa standardisähkömoottorilla varustettuna tai ilman. Ota yhteys maahantuojaan, mikäli haluat ei-standardikäytön. Pumput on suunniteltu liitettäviksi seuraavan kokoisiin IEC sähkömoottoreihin. Pumppukoko Moottorin runkokoko X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X Standardimoottoreiden lisäksi on saatavana seuraavat moottorit: DC-harjattomat moottorit, ECtasavirtamoottorit, hammasvaihdemoottorit ja erikoispohjalevyratkaisut 37

38 Magneettikytketyt hammaspyöräpumput, sarjat Rakenne Magneettikytkin samanaikaisesti tiivistää ja käyttää pumppua, minkä ansiosta rakenne on täysin tiivis. Pumppu on staattisesti tiivistetty O-renkailla, minkä vuoksi pyörivää akselitiivistettä ei tarvita. Moottorinpuoleinen magneettiasennussarja on kiinnitetty moottorin akseliin. Akseli siirtää vääntömomenttinsa ei-magneettisen kupin kautta pumpunpuoleiselle magneettiasennussarjalle, joka on kiinnitetty pumpun sisällä olevaan käyttöakseliin. Pumpun runko koostuu kahdesta pesän osasta. Akselit, joihin on kiinnitetty hammaspyörät, on laakeroitu kanteen ja pesään holkkimaisilla liukulaakereilla. Hammaspyörät on optimoitu alentamaan melua ja sykettä käytön aikana. 38

39 Lisävarusteita: Pesän lämmitys DIN- tai ANSI laipat Magneettikäytön huuhteluyhteet 39

40 Magneettikytketyt hammaspyöräpumput, sarja 2030 Mittakuva Teknilliset tiedot Syrjäytysvolyymi 0,09 ml/r 0,16 ml/r 0,26 ml/r Maks. pyörimisnopeus r/min r/min r/min Maks. virtaama /min 130 ml/min 210 ml/min 390 ml/min Maks. virtaama /min 250 ml/min 420 ml/min 760 ml/min Maks. virtaama /min 540 ml/min 900 ml/min 1620 ml/min Maks. paine-ero 10 bar 10 bar 10 bar Maks. sisäänmenopaine 100 bar 100 bar 100 bar Maks. absoluuttinen imupaine 150 mbar 150 mbar 150 mbar Lämpötila-alue PEEK C C C Lämpötila-alue PTFE C C C Viskositeetti-alue mpas mpas mpas Pyörimissuunta valinnainen valinnainen valinnainen Liitännät G 1/8, NPT 1/8 G 1/8, NPT 1/8 G 1/8, NPT 1/8 Ohivirtausventtiili ei saatavana ei saatavana ei saatavana Magneettikytkimen maks. käyttömomentti 250 mnm 250 mnm 250 mnm Standardimateriaalit 2030 ja erikoismateriaalit 2040 & 2050 Haponkestävä teräs 2030 Hastelloy 2040 Titaani 2050 Pesä Hastelloy C4 Titaani Grade 7 Akselit Hastelloy C 4 Titaani Grade 7 Hammaspyörät PEEK mod. PTFE mod. PTFE mod. Magneetit Ferriitti Ferriitti Ferriitti Räätälöidyt rakenteet ja liitännät voidaan toteuttaa yhteistyössä tuotekehitysosastomme kanssa. 40

41 Magneettikytketyt hammaspyöräpumput, sarja 3030 Mittakuva Teknilliset tiedot Syrjäytysvolyymi 0,45 ml/r 0,7 ml/r 1,10 ml/r Maks. pyörimisnopeus r/min r/min r/min Maks. virtaama /min 0,65 l/min 1,05 l/min 1,59 l/min Maks. virtaama /min 1,27 l/min 1,98 l/min 3,11 l/min Maks. virtaama /min 1,8 l/min 2,8 l/min 4,4 l/min Maks. paine-ero 10 bar 10 bar 10 bar Maks. sisäänmenopaine 100 bar 100 bar 100 bar Maks. absoluuttinen imupaine 100 mbar 100 mbar 100 mbar Lämpötila-alue PEEK C C C Lämpötila-alue PTFE C C C Viskositeetti-alue mpas mpas mpas Pyörimissuunta valinnainen valinnainen valinnainen Liitännät G 1/4, NPT 3/8 G 1/4, NPT 3/8 G 1/4, NPT 3/8 Ohivirtausventtiili saatavana saatavana saatavana Magneettikytkimen maks. käyttömomentti 650 mnm 650 mnm 650 mnm Standardimateriaalit 3030 ja erikoismateriaalit 3040 & 3050 Haponkestävä teräs 3030 Hastelloy 3040 Titaani 3050 Pesä Hastelloy C4 Titaani Grade 7 Akselit Hastelloy C 4 Titaani Grade 7 Hammaspyörät PEEK mod. PTFE mod. PTFE mod. Magneetit SmCo SmCo SmCo Räätälöidyt rakenteet ja liitännät voidaan toteuttaa yhteistyössä tuotekehitysosastomme kanssa. 41

42 Magneettikytketyt hammaspyöräpumput, sarja 4030 Mittakuva Teknilliset tiedot Syrjäytysvolyymi 2,8 ml/r 4,5 ml/r 7,1 ml/r Maks. pyörimisnopeus r/min r/min r/min Maks. virtaama /min 4,06 l/min 6,52 l/min 10,30 l/min Maks. virtaama /min 7,92 l/min 12,73 l/min 20,05 l/min Maks. virtaama /min 9,80 l/min 15,75 l/min Maks. paine-ero 12 bar 12 bar 12 bar Maks. sisäänmenopaine 100 bar 100 bar 100 bar Maks. absoluuttinen imupaine 80 mbar 80 mbar 80 mbar Lämpötila-alue PEEK C C C Lämpötila-alue PTFE C C C Viskositeetti-alue mpas mpas mpas Pyörimissuunta valinnainen valinnainen valinnainen Liitännät G 1/2, NPT 3/4 G 1/2, NPT 3/4 G 1/2, NPT 3/4 Ohivirtausventtiili saatavana saatavana saatavana Magneettikytkimen maks. käyttömomentti 2 Nm 2 Nm 4 Nm Standardimateriaalit 4030 ja erikoismateriaalit 4040 & 4050 Haponkestävä teräs 4030 Hastelloy 4040 Titaani 4050 Pesä Hastelloy C4 Titaani Grade 7 Akselit Hastelloy C4 Titaani Grade 7 Hammaspyörät PEEK mod. PTFE mod. PTFE mod. Magneetit SmCo SmCo SmCo Räätälöidyt rakenteet ja liitännät voidaan toteuttaa yhteistyössä tuotekehitysosastomme kanssa. 42

43 Magneettikytketyt hammaspyöräpumput, sarja 5030 Mittakuva Teknilliset tiedot Syrjäytysvolyymi 11,75 ml/r 17,95 ml/r 27,6 ml/r Maks. pyörimisnopeus r/min r/min r/min Maks. virtaama /min 18,8 l/min 30,4 l/min 50,7 l/min Maks. virtaama /min 36,7 l/min 59,4 l/min 99,0 l/min Maks. virtaama /min 39 l/min Maks. paine-ero 12 bar 12 bar 12 bar Maks. sisäänmenopaine 100 bar 100 bar 100 bar Maks. absoluuttinen imupaine 80 mbar 80 mbar 80 mbar Lämpötila-alue PEEK C C C Lämpötila-alue PTFE C C C Viskositeetti-alue mpas mpas mpas Pyörimissuunta valinnainen valinnainen valinnainen Liitännät G 1, NPT 1 ¼ G 1, NPT 1 ¼ G 1, NPT 1 ¼ Ohivirtausventtiili ei saatavana ei saatavana ei saatavana Magneettikytkimen maks. käyttömomentti 15 Nm 15 Nm 15 Nm Standardimateriaalit 5030 ja erikoismateriaalit 5040 & 5050 Haponkestävä teräs 5030 Hastelloy 5040 Titaani 5050 Pesä Hastelloy C4 Titaani Grade 7 Akselit Hastelloy C4 Titaani Grade 7 Hammaspyörät PEEK mod. PTFE mod. PTFE mod. Magneetit SmCo SmCo SmCo Räätälöidyt rakenteet ja liitännät voidaan toteuttaa yhteistyössä tuotekehitysosastomme kanssa. 43

44 Varisco S.p.A on vuonna 1932 perustettu kansainvälisille markkinoille suunnattu Italialainen pumpputehdas. Variscolla on vuosikymmenten kokemus sekä pätevyys pumppujen ja systeemien suunnittelusta, tuotannosta ja markkinoinnista eri teollisuuden aloille. Menestys on saavutettu tehokkaalla tiimityöskentelyllä ja kansainvälisen myynnin erikoistumisella. Variscon pumppuvalmistusohjelma on laaja mutta kuitenkin parhaiten Varisco tunnetaan hammaspyöräpumppujen ja itseimevien keskipakopumppujen valmistajana. INNOVAATIOITA JA LAATUA VARISCO hammaspyöräpumput V Teollisuuskäyttökohteet V-sarjan hammaspyöräpumppuja käytetään kaikenpaksuisten nesteiden pumppaamiseen. Ne eivät sovellu kiintoaineille, mutta niillä voidaan pumpata hiovia ainesosia. Käyttökohteita: Kemikaalit: liuottimet, hapot, emäkset, alkoholit, lääkkeet, isosyanaatit, polyolit, natriumsilikaatti Öljytuotteet: bensiini, dieselöljy, polttoöljy, voiteluöljy, lisäaineet, raakaöljy Saippua ja pesuaineet: tensidit, hygieniatuotteet, nestemäiset pesuaineet Kiinnitysaineet: liima, epoksihartsit Maalit ja muste: lakka, pinnoitteet, painomuste Massa- ja paperiteollisuus: liuokset, pinnoitteet, lipeä Kuumat nesteet: bitumi, terva, asfaltti, lämmönsiirtonesteet Elintarvikkeet: melassit, suklaa, kaakaovoi, glukoosi, rehu, kasviöljyt, rasva 44

45 Toimintaperiaate V-hammaspyöräpumput kuuluvat pumpputyyppinä roottorisyrjäytyspumppuihin. Virtauksen muodostavat kaksi hammaspyörää, roottori ja tukipyörä, toinen toisen sisäpuolella, erotettuna poikkileikkaukseltaan sirpinmuotoisella kappaleella. Hammaspyörien pyöriessä neste kulkeutuu hammaspyörien ja sirpin välille muodostuviin kammioihin. Hammaspyörien hammastuessa toisiinsa neste kulkeutuu ulos pumpusta. Tuloksena on tasainen virtaus ja suuri kapasiteetti yhdistettynä kompaktiin kokoon. Ominaisuudet Vakaa kapasiteetti, suoraan verrannollinen pyörimisnopeuteen ja käytännöllisesti katsoen riippumaton paineesta. Tasainen virtaus, ei painevaihteluita tai painepiikkejä, jotka aiheuttavat putkiston tärähtelyä. Monipuolinen. Roottorin aksiaalista asentoa muuttamalla samalla pumpulla voidaan pumpata sekä vesimäisiä että paksuja nesteitä kuten bitumia, melasseja, hartsia, polymeerejä jne. Virtaussuunta vaihdettavissa. Pyörimissuuntaa vaihtamalla pystytään kääntämään nesteen virtaussuunta. Tuotto on kumpaankin suuntaan yhtä suuri. Itseimevä. Pumppu on itseimevä ja saa nopeasti aikaiseksi pumpattavan nesteen fysikaalisten ominaisuuksien (lämpötila, höyrystymispaine, viskositeetti jne.) rajoittaman korkean vakuumin. Yksinkertainen. Vain kaksi liikkuvaa osaa, roottori ja tukipyörä ja ainoastaan yksi akselitiiviste. Raskaansarjan rakenne. Alhainen roottorikehänopeus. Ulkopuolinen laakeripesä ylimitoitetuilla kuulalaakereilla suojaa aksiaalisia ja radiaalisia voimia vastaan. API 676 mukainen. Yksityiskohtainen poikkeamalista saatavana pyydettäessä. Vähäinen kuluminen. Hammaspyörät kuluvat tasaisesti, koska hammaspyörien hampaat koskettavat toisiaan yhtä monta kertaa. Kulumisensäätöjärjestelmä. Roottorin kuluminen voidaan kompensoida roottorin akselin aksiaalista asentoa säätämällä. Tämä takaa vakaan tuoton pumpun huomattavastakin kulumisesta huolimatta. Yksinkertainen ja minimaalinen huollontarve. Tarkastus ja säätö voidaan tehdä irrottamatta pumppua, putkistoa tai moottoria. Osien vaihtokelpoisuus. Moduulirakenteen ansiosta osat voidaan vaihtaa toisesta materiaalista valmistettuihin tai toiset ominaisuudet omaaviin osiin. Useita eri akselitiivistevaihtoehtoja on saatavana ja lämmitettävät vaipalliset pesät ja päätylevyt voidaan asentaa standardikomponenttien tilalle. Säädettävät yhteet. Pumpun pesän asemaa laakeripesässä voidaan muuttaa. Lämmitys. Lämpökammio voidaan valaa integroituna pumpun pesään tai asentaa päätylevyyn tai kiristyslaippaan. Ohivirtausventtiili on asennettu pumppuun ja se on helposti säädettävissä. Saatavana on myös lämmitettäviä ja tuplarakenteita. 45

46 Rakenne Raskaaseen käyttöön tarkoitettu pumpun pesä laippaliitännöin valmistettu pallografiittivaluraudasta, teräksestä tai ruostumattomasta teräksestä. Lämmitettävä pumpun pesä saatavana pallografiittivalurautaisiin rakenteisiin. Roottori ja tukipyörä pallografiittivaluraudasta tai ruostumattomasta teräksestä. Syöpymisenestopintakäsittely liuottimien pumppaukseen. Laakeriholkit valuraudasta, pronssista, grafiitista tai volframikarbidista. Punostiivisteet tai yksitoiminen tai kaksitoiminen mekaaninen tiiviste. Optiona punostiivisteiden lämmitys tai huuhtelu. Pumppu toimitetaan haluttaessa (suosittelemme) asennettuna ohivirtausventtiilillä. Lämmitetyt tai tupla ohivirtausventtiilit saatavana joihinkin malleihin. Akseli ja tukipyörän tappi karkaistua tai ruostumatonta terästä. Isot laakerit tukevat aksiaalisia ja radiaalisia voimia vastaan. Lukkorenkaat pitävät roottorin tarkasti paikallaan jopa pumppua asennettaessa. Magneettikäyttö (TRM) Magneettikäyttöinen pumppu. Pumpattava neste ei pääse vuotamaan pumpun sisältä eikä pääse näin saastuttamaan luontoa. Erikoismallit Lisätietoa saatavilla olevista erikoiskohteiden materiaaleista, pintakäsittelyistä ja lisälaitteista saat maahantuojalta. Pumput voidaan sertifioida ATEX-standardien mukaisesti. V-sarjan pumppuja voidaan käyttää petrokemian teollisuudessa ja ne voidaan toimittaa API 676 -standardin mukaisina. Yksityiskohtainen poikkeamaluettelo on saatavana pyydettäessä. API 676 -standardin mukainen EP V 180 pumppuyksikkö 46

47 Suoritusarvot: Malli Koko Syrjäyt. 1/rev Maksimi kapasiteetti m3/h Maksimi vastapaine bar Maksimi pyörimisnopeus RPM Valurauta Haponkestävä teräs mm in V6 15 ½ 0,0045 0, X X V12 15 ½ 0,0085 0, X X V ¼ 0,0214 2, X X V ¼ 0,036 3, X X V ¼ 0,045 4, X X V ¼ 0,082 8, X X V ,23 15, X X V , X X V , X X V , X X V , X V , X X V , X X V , X V , X V , X V X X V , X X V X X Liitännät: V6-V30-2: BSP-kiertein. Pyydettäessä: NPT-kiertein tai EN PN16 tai ANSI B16.1 #125 -laipoin. V50-3-V250: EN PN16 -laipoin. Pyydettäessä: ANSI B16.1 #125 -laipoin (pallografiittivalurauta) tai ANSI B16.5 #150 -laipoin (teräs, ruostumaton teräs). Pumpun maksimikäyttönopeus riippuu nesteen viskositeetista ja hiovien kiintoaineiden määrästä. Keskustele pumpun suoritusominaisuuksista ja käyttörajoituksista maahantuojan kanssa. V100-2 pumppu Käyttöalue Maks. viskositeetti: yli mm 2 /s (cst) Lämpötila: -40 C C HT-mallit (korkea lämpötila): 150 C 300 C 47

48 Päämitat Pumput vapaalla akselilla Malli Koko B B1 H H1 L L1 D j6 Paino in mm mm mm mm mm mm mm mm kg V 6 / V 12 G ½" ,7 2,5 V 6 / V 12 K ½" ,7 2,5 V 20 / V 25 G 1 ¼" ,5 V 20 / V 25 K 1 ¼" ,5 V 25-2 / V 30-2 G 1 ¼" V 25-2 / V 30-2 K 1 ¼" V 50-3 G 2" V 50-3 K 2" V 60-2 G 2" V 60-2 K 2" V 70-2 G 3" V 70-2 K 3" V 80-2 G 3" V 80-2 K 3" V 85-2 G 4" V 90-2 K 4" V G 4" V K 4" V G 5" V G 6" V K 6" V 151 K 6" V 180 G 8" V 180 K 8" V 200 G 8" V 200 K 8" V 250 G 10" V 250 K 10"

49 VARISCO itseimevät keskipakopumput J Teollisuuskäyttökohteet Nesteensiirto: puhtaat tai likaiset nesteet, neutraalit nesteet, hapot, emäkset; hiekka, muta- tai kiintoainesuspensiot; puhtaat tai likaiset ohuet petrokemiantuotteet tai liuotteet; kalkkimaito, lipeä; pesu, jäähdytys, kierrätys; savukaasunpuhdistus. Käsittely: saastunut, kuuma tai syövyttävä, hiekkaa, mutaa tai kiintoainesuspensiota sisältävä jätevesi; neutralointinesteiden annostus; laskeutuneen lietteen pumppaus Laivasto: lastaus ja purku; pilssiveden pumppaus; pesu, palontorjunta, purkaus, jätevesi Maatalous: pintakastelu; lietelannan hapetus; lietelannan tai lannoitteiden siirto tai ruiskutus; nestemäisen eläinruoan jakelu; rypälemehun siirto; pesu 49

50 Vesirakentaminen Kuivatus: kaivantojen, kanavien tai lampien kuivatus Pohjaveden poisto viemärien avulla Vedennosto kaivoista tai kanavista Bentoniitin ja porausmudan kierrätys Turvallisuus Tulvavedenpoisto Hätätilanteet: tilapäinen jäteveden pumppaus; palontorjunta; Vaarallisten nesteiden talteenotto Itseimevä rakenne Liikkuvan juoksupyörän aiheuttama alipaine vetää pumppuun ilmaa (keltaiset nuolet), joka emulgoi pumpun pesässä olevan nesteen (siniset nuolet) kanssa. Neste-ilma -emulsio kulkeutuu imukammioon, missä ilma kevyempänä nousee ylös ja poistuu paineputken kautta, kun taas painavampi neste laskeutuu alas takaisin kiertoon. Kun kaikki ilma on poistunut imuputkesta, pumppu on ilmattu ja toimii kuten tavallinen keskipakopumppu. Pumppu toimii myös ilmaneste -seoksilla. Takaiskuventtiilillä on kaksi tehtävää: se estää imuputkea tyhjentymästä pumpun ollessa pysähdyksissä ja pitää pumpun sisällä imun käynnistymiseen tarvittavan määrän nestettä tilanteessa, jossa imuputki on vahingossa päässyt tyhjentymään. Paineputken tulee olla tyhjä, jotta imuputkesta tuleva ilma pääsee poistumaan sitä kautta. 50

51 Ominaisuudet: Nopea itseimu Ilman takaiskuventtiiliä. Kun pumppu on täynnä vettä, se imee automaattisesti maks. 7,5 m:n korkeudesta. Yksinkertainen rakenne Vain yksi liikkuva osa, juoksupyörä. Avoin juoksupyörä, minkä ansiosta soveltuu suurille kiintoaineille. Kestää hyvin hiovia nesteitä Kulutuslevy on helposti vaihdettavissa. Mekaanisessa akselitiivisteessä ulkopuolinen voitelu Ei vuotoja ja ilma ei pääse sisään akselia pitkin. Helppo asentaa Ainoastaan imuputki pitää upottaa nesteeseen. Pumppu voidaan sijoittaa yläpuolella olevaan kuivaan tilaan, huollon ja valvonnan kannalta parhaiten soveltuvaan paikkaan. Pitkä käyttöikä Kuluneet osat voidaan vaihtaa moneen kertaan ilman pumpun alkuperäisen tehon heikentymistä. Rakenne Raskasrakenteiset pumpun pesät valuraudasta, pronssista tai ruostumattomasta teräksestä. Helposti avattavat imu- ja painekammioiden ja juoksupyörän tarkistusluukut. Taipuisasta terästä, alumiinipronssista tai ruostumattomasta teräksestä valmistettu avoin juoksupyörä, joka pystyy käsittelemään isoja pallomaisia kiintoaineita. Helposti vaihdettavat kulutuslevyt valmistettuna valuraudasta, öljyn- ja hankauksen kestävästä kumipinnoitetusta valuraudasta, pronssista tai ruostumattomasta teräksestä. Ulkoisesti voideltu mekaaninen tiiviste. Kestää kuivakäynnin suurellakin vakuumilla myös erittäin hiovia nesteitä pumpattaessa. Silikoni- tai volframikarbidi-istukat (petrokemian tuotteille grafiittiset pyörivät istukat). Haluttaessa kaksitoimiset tai kasettitiivisteet. Laakeripesässä kovaan käyttöön tarkoitetut, suora- tai V-hihnakäytölle soveltuvat laakerit. Halkaisijaltaan standardikokoinen akselijatke, joka helpottaa kytkinten ja hihnapyörien asentamista. Erikoisrakenteet Lisätietoa saatavilla olevista materiaaleista, pintakäsittelyistä ja lisälaitteista sekä spesiaalikäyttökohteista saat maahantuojalta. Pumput voidaan toimittaa ATEX-standardin mukaisina. 51

52 Magneettikäytöt (TRM) Magneettikäyttöinen pumppu. Pumpattava neste ei pääse vuotamaan pumpun sisältä eikä näin pääse saastuttamaan luontoa. Lisätietoa saatavilla olevista malleista saat maahantuojalta. MOOTTORIKÄYTTÖISET PUMPUT Moottorikäyttöinen kompakti blokkipumppu Polttomoottorikäyttöinen pumppausyksikkö JB G10 MHD Traileripumppu Traileriasennettu hätäpumppu J 300 JETTING JD

53 Sähkömoottorikäyttöiset pumput Suoritusarvot 50 HZ Malli Yhteet Kiintoaineet Kapasiteetti Nostokorkeus Nopeus Voima Uusi Vanha mm in mm m³/h m rpm kw J 1-110* J "½ , ,1 J 1-160* E "½ ,2 J 1-180* 40 1"½ J 2-100* E " ,1 J 2-120* J " ,2 J 2-170* 50 2" J 2-180* 50 2" ,5 J 2-215* 50 2" J J " J 3-100* E " ,2 J 3-140* 80 3" J " J 3-240* 80 3" ,5 J J " ,5 J " J 4-100* E " J J " J 4-160* J " J 3-210* J " J 4-250* 100 4" ,5 J 4-253* J 4-250W 100 4" ,5 J " ,5 J 6-250* 150 6" J 6-253* J 6-250W 150 6" J " J " J " J " J " ,5 J " , J " J " J J " *Liitettävissä IEC (50 Hz) normin mukaiseen laippasähkömoottoriin 53

54 Kapasiteettikäyrät 54

55 Mitat ja painot Blokkirakenteiset pumput B34/B35 standardi sähkömoottorilla Malli Yhteet B H L Paino mm in mm mm mm kg J "½ J "½ J "½ J " J " J " J " J " J " J " J " J " J " J " J " J "

56 Pumput vapaalla akselilla Malli Yhteet B H L D Paino mm in mm mm mm mm kg J "½ J K 40 1"½ J "½ J "½ J " J " J K 50 2" J " J " J " J " J " J " J B 80 3" J " J " J " J " J " J " J " J " J " J " J " J K 100 4" J " J " J " J " J " J " J " J " J "

57 VARISCO itseimevät jätepumput ST-R Varisco ST-R -sarjan pumput ovat itseimeviä kierrätyspumppuja ja soveltuvat suuria kiintoaineita sisältävien lietteiden pumppaamiseen. Pumput asennetaan pumpattavan nesteen yläpuolelle tai ulkopuolelle, mikä vähentää huoltohenkilökunnan turvallisuusriskejä huomattavasti. Kierukan erityisrakenteen ansiosta pumput alkavat imeä ja uudelleen imeä automaattisesti jopa ilman takaiskuventtiileitä. Jos juoksupyörä tukkeutuu pumppauksen aikana lumpuilla tai kuituisilla materiaaleilla, tukoksen poisto samoin kuin huollot on helppo suorittaa avattavan ison etukannen ansiosta. Koko pyörivä kokoonpano voidaan irrottaa pumpun pesästä irrottamatta putkiliitoksia. Varisco ST-R itseimevät jätepumput ovat paras ratkaisu vaativiin pumppausolosuhteisiin, sillä ne ovat rakenteeltaan järeitä, helposti huollettavia ja kulutusosat ovat helposti vaihdettavissa. Etu- ja takakulutuslevyt suojaavat juoksupyörää ja tiivistepesää kulumiselta ja vähentävät siten kunnossapitokuluja. Teollisuus Jäteveden pumppausasemat Jäteveden puhdistus Teollinen jäteveden puhdistus Kiintoainesuspensioita sisältävien nesteiden pumppaus 57

58 Vesirakentaminen Viemärin ohivirtaukset Ominaisuudet Nopea itseimu ilman takaiskuventtiiliä. Kun pumppu on täynnä vettä, se imee automaattisesti maks. 7,5 metrin korkeudesta. Kaksi puoliavointa siipijuoksupyörää pystyvät käsittelemään halkaisijaltaan 75 mm:n (3 ) kokoisia kiintoaineita. Etu- ja takakulutuslevyt on pinnoitettu öljynkestävällä kumilla (lukuun ottamatta mallia ST-R8), mikä suojaa juoksupyörän lapoja pienten hankaavien ainesosien aiheuttamalta kulumiselta. Tämä ominaisuus takaa tuoton ja imuominaisuudet ja lisää kulutusosien käyttöikää. Etummainen kulutuslevy on tarvittaessa helppo säätää ulkopuolelta kulumisen tasaamiseksi. Itsekohdistuvat öljyvoidellut mekaaniset tiivisteet volframikarbidi-pinnoitteilla ja Viton elastomeereilla. Juoksupyörän ja mekaanisen tiivisteen tarkastus ja huolto helppo suorittaa putkistoa tai pyörivää kokoonpanoa irrottamatta. Irrotettava pyörivä kokoonpano. Koko yksikkö voidaan liu uttaa pumpun takapuolelta ulos purkamatta pesää ja putkistoa. Pumpun pesä voidaan huuhdella helposti vedellä ennen avaamista yläkannen ja tyhjennysyhteen kautta. Laakereilla on kaksoissuojaus kaksoisöljykylvyn ansiosta; välitila johdettuna ilmakehään, eristää laakeripesän ja mekaanisen tiivisteen öljyt toisistaan. Vuotoa voidaan valvoa välitilan kautta. Takaiskuventtiilin vaihto yksinkertaista juoksupyörän tarkistuskannen kautta irrottamatta putkistoa Maanpäällinen jäteveden pumppausasema Lastulevyn valmistusta 58

59 Suoritusarvot Malli Yhteet Nopeus Kapasiteetti Nostokorkeus mm in rpm m³/h m ST-R2 50 2" min maks ST-R3 80 3" min maks ST-R " min maks ST-R " min maks ST-R " min maks Materiaalit Malli Yhteet Kiintoaineet Pesä Juoksupyörä Kulutuslevy Akseli ST-R2 G10 ST-R2 F10 2" (50 mm) 1"½ (38 mm) GJS 400 GJS 400 CF8M GJS 400 AISI Ni Cr Mo3 SAF 2507 ST-R3 G10 ST-R3 F10 3" (80 mm) 2"½ (63 mm) GJL 400 GJS 400 CF8M AISI Cr Mo4 SAF 2507 ST-R4 G10 ST-R4 F10 4" (100 mm) 3" (76 mm) GJL 400 GJS 400 CF8M AISI Cr Mo4 SAF 2507 ST-R6 G10 ST-R6 F10 6" (150 mm) 3" (76 mm) GJL 400 GJS 400 CF8M AISI Cr Mo4 SAF 2507 ST-R8 G10 ST-R8 F10 8" (200 mm) 3" (76 mm) GJS 400 GJS 400 CF8M GJS 400 CF8M 39 Ni Cr Mo3 SAF 2507 EN GJL 200 EN 1561 Cast iron EN GJS 400 EN 1563 Ductile iron 39 Ni Cr Mo3 EN 10083/1 Alloy steel 42 Cr Mo4 EN 10083/1 Alloy steel SAF 2507 Stainless steel CF8M ASTM A351 Stainless steel 59

60 Mitat ja painot Pumppu vapaalla akselilla Malli Yhteet B H H1 L L1 Dj6 Paino in mm mm mm mm mm mm mm kg ST-R2S 2" ST-R3S 3" ST-R4S 4" ST-R6S 6" ST-R8S 8" Blokkipumppu Malli Yhteet B H H1 L L1 Dj6 Kytkentä laippa Paino in mm mm mm mm mm mm mm kg ST-R2P 2" ST-R3P 3" SAE4 205 ST-R4P 4" SAE4 285 ST-R6P 6" SAE4 385 ST-R8P 8" SAE

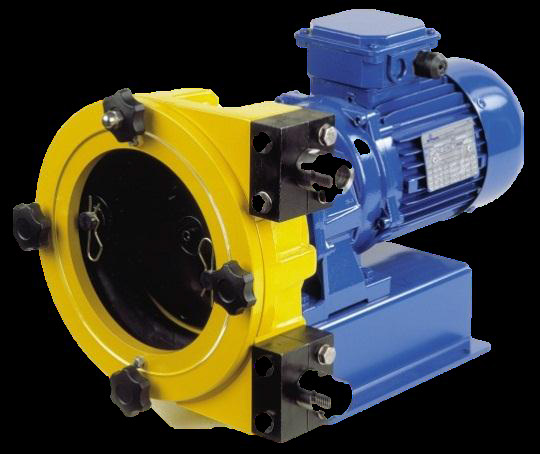

61 OMAC Srl on 1960 luvulla perustettu Italialainen pumppuvalmistaja. Yli 20 vuoden ajan yhtiö on ollut merkittävä lohkoroottoripumppujen valmista ja ainoa Italialainen valmistaja. Muita yhtiön markkinoimia tuotteita ovat letkupumput. OMACin kansainvälinen asiakaskunta koostuu elintarvike-, kosmetiikka-, lääke- ja kemianteollisuuden laiterakentajista sekä myös loppuasiakkaista. OMAC LETKUPUMPUT DS-M annostuspumppusarja Kapasiteettialue: 0 90 l/h Vastapaine: maks 1.5 bar Imukorkeus: maks. 8m Annostustarkkuus: ±1 % Kolmirullapainimet Letkukoot: 0.8, 1.6, 3.2, 4.8, 6.4, 8.0 mm Letkumateriaalit: Silicon, Norprene, Tygon, Solva, Sta-Pure, Chem-sure, FKM AMP sarja Kapasiteettialue: l/h Vastapaine: maks. 8 bar Imukorkeus: maks 9m Annostustarkkuus: ±1 % Laakeroidut rullapainimet Letkukoot: 10, 13, 16, 19, 22 mm Letkumateriaalit: NR, NBR, EPDM, NR-A, NBR-A, Santoprene, Norprene, Tygon 61

62 FMP sarja Kapasiteettialue: 0 26 m 3 /h Vastapaine: maks. 8 bar Imukorkeus: maks. 9m Annostustarkkuus: ±1 % Laakeroidut rullapainimet Letkukoot: 30, 40, 50, 60, 70 mm Letkumateriaalit: NR, NBR, EPDM, Hypalon, NR-A, NBR-A RBT korkeapainepumppusarja Kapasiteettialue: 0 36 m 3 /h Vastapaine: maks. 15 bar Imukorkeus: maks. 9 m Annostustarkkuus: ±1 % Letkukoot: 25, 32, 40, 60, 70, 80, 100 mm Letkumateriaalit: NR, NBR, EPDM, Hypalon, NR-A, NBR-A 62

63 PRICE PUMP AOD KAKSOISKALVOPUMPUT Price Pump on valmistanut ja markkinoinut pumppuja teollisuuteen jo vuodesta 1932 alkaen. Yhtiö on tunnettu paineilmatoimisten kaksoiskalvopumppujen ja magneettivetoisten keskipakopumppujen valmistajana. Price Pump on perheyhtiö ja sen omistaa Paulin perhe. Tuotantolaitos sijaitsee Sonomassa Kaliforniassa. Pumppu on luonut itselleen nimen nopeista toimituksista korkeaan asiakastyytyväisyyteen. 63

64 PRICE PUMP AOD KAKSOISKALVOPUMPUT Täyttä suorituskykyä - vähäisellä kunnossapidolla - vuodesta toiseen Kun hankit Price Pump Companyn pumppuja, ostat muutakin kuin pelkän pumpun saat lisäksi varmuuden siitä, että pumput ovat äärimmäisen luotettavia ja laadukkaita ja että tukenasi on erinomainen suunnittelu, asiantuntijuus eri sovelluksista sekä tehtaan tuki, joiden avulla pumppaussovelluksesi toimivat ongelmitta. Tuotevalikoimaa on saatavana seitsemän kokoluokkaa 6,35 millimetristä aina 76,2 millimetriin alumiinista, valuraudasta, haponkestävästä teräksestä, polypropyleenista tai PVDF:stä valmistettuna. Käyttämiimme elastomeereihin kuuluvat muun muassa Neopreeni, Buna-N, Viton, Teflon, Santoprene ja Nordel. AOD -pumput tarjoavat puhdasta, turvallista, luotettavaa ja helppohoitoista suorituskykyä satoihin sovelluksiin. * AOD erilainen pumppu AOD -pumppujen toiminta on perustavalla tavalla erilaista kuin perinteisten sähkötoimisten keskipako- tai syrjäytyspumppujen toiminta. Nämä erot tekevät AOD -pumpusta kustannustehokkaimman ratkaisun vaativimpiinkin pumppausongelmiin. AOD :n ainutlaatuiset piirteet Sinun hyödyksesi! Mitä AOD voi tehdä: Käsittelee mitä erilaisimpia nesteitä yhdellä ja samalla pumpputyypillä. Korkeaviskoottiset nesteet, joita ei voi käsitellä keskipakoispumpuilla, ja matalaviskoottiset nesteet, jotka eivät sovi syrjäytyspumpuille jopa tiheydeltään matalat jauheet saadaan käsiteltyä tehokkaasti. Täysin portaattomasti säädettävissä oleva virtausmäärä välillä 0 52 m 3 /h, syöttöilmanpaineen ollessa jopa 8,6 bar (8,8 kg/cm 2 ). Täydellistä panossovelluksissa. Itseimevä AOD voidaan asentaa vedenpinnan päälle tai alle tai jopa upottaa kokonaan. Pumppu voi toimia suljettua poistolinjaa vastaan vahingoittumatta. Tämä tekee AOD :stä erinomaisen valinnan irtotavaran siirtoon, panosannostukseen tai paineistettuun järjestelmään syöttämiseen. Voidaan käyttää kuivana pumppua tai putkistoa vahingoittamatta, mikä tekee AOD :stä sopivan siirtotehtäviin, säiliöiden tyhjennykseen ja vedenpoistoon. Toimii paineilmalla siten räjähdyssuojattu. Ei liikkuvia sähköosia, jotka aiheuttaisivat kipinöitä. Ei lämpöä synnyttäviä osia, jotka aiheuttaisivat jänniteerojen purkauksia. Käsittelee leikkausherkkiä ja muuten herkkiä nesteitä, kuten maalia, mustetta ja savi-vesisuspensiota. Ei vaadi monimutkaisia ohjainlaitteita tai kalliita lisävarusteita asennuksessa ja käytössä. 64

65 AOD hyvä käyttöpumppu erilaisiin teollisuuden sovelluksiin. Lukkiutumaton rakenne Uudenaikainen posi-shift -ilmaventtiilirakenne varmistaa luotettavan käytön ilman lukkiutumisriskiä kaikenlaisissa alhaisen paineen sovelluksissa, joissa käynnistäminen ja pysäyttäminen ovat hankalaa. Sovelluksesta tai käyttöolosuhteista huolimatta AOD :n käyttäjät voivat olla huoletta tietäen, että AOD käynnistyy aina luotettavasti. Laaja suorituskykyalue: toimii jopa 0,3 bar (0,35 kg/cm 2 ) paineella ja jopa 3,5 litraa tunnissa tuottomäärällä. Irtotavaran siirtosovellukset jopa jauhemaisia aineita voidaan käsitellä tehokkaasti. Luotettava panosannostussovelluksissa. Luotettava jakelusovelluksissa, jotka toimivat tarpeen mukaan. Viskoottiset nesteet, maalit ja musteet saadaan käsiteltyä tehokkaasti. Valmistajan sitoutuneisuus AOD :hen. Saat kaikki luvatut palvelut myynnin jälkeen. Erinomainen matalan virtauksen kemikaalinsyöttölaitteistoissa. Öljytön toiminta Ei metallia tai kuluvia pintoja. Uudenaikaiset materiaalit ja tarkka valmistustekniikka yhdessä tarjoavat alkuperäisen öljyttömän rakenteen. Rakenne tarkoittaa: Öljyä ei pääse ympäristöön. Työympäristö ei ole terveydelle vaarallinen. Öljy, voiteluaineet tai rasva ei saastuta käsiteltäviä nesteitä. Öljytön rakenne alentaa myös käyttö- ja kunnossapitokustannuksia. Pumpun rakenne on käytössä hyväksi havaittu: se on toiminut ongelmitta jo 20 vuotta ensiesittelystään alkaen. 65

66 Mitä öljy maksaakaan? Tyypilliset voitelukustannukset perinteisille paineilmatoimisille kaksoiskalvopumpuille: Huoltotiheys Työtunnit Palkkakustannukset Öljyn hinta vuodessa Voitelun kokonaiskulut vuodessa 2 krt/vko noin 15 min Nämä vuosittaiset säästöt ovat suoraa seurausta öljyttömästä ilmaventtiilistä. Koska AOD-pumpussa ei käytetä öljyä, ei pumpattava neste pääse saastumaan kalvon rikkoutuessa kulu, johon on varauduttava, jos pumpussa käytetään voiteluöljyä. Erinomainen suunnittelu - vähemmän osia - vähemmän ongelmia Suunnittelijainsinöörimme ovat saaneet aikaan lukkiutumattoman ja ilman öljyä toimivan pumpun, jossa on vähemmän venttiiliosia kuin missään muissa vastaavissa muiden valmistajien pumpuissa. Ohjauskara tuottaa jatkuvan korkeapainesignaalin pääkaralle varmistaen liikkeen kaikissa käyttöolosuhteissa. Patentoitu rakenne on niin tehokas mutta silti niin yksinkertainen, että se todella ilmentää erinomaista suunnittelua. Päävirtakara ohjaa ilman syöttö- ja poistoaukkoja ja sen tarkistuksen voi hoitaa laitteen ulkopuolelta. Ei O-renkaita, jotka leikkaavat tai siirtyvät pois paikaltaan. Ei ole metallia vasten metallia toisiaan kuluttamassa. Toiminta on lukkiutumatonta. Ohjauskara ohjaa tarkasti pääkaran asentoa poistaen näin kaikki lukkiutumisriskit ja parantaen tehokkuutta. Sekä pääkaralla että ohjauskaralla on viiden vuoden takuu.* Erityisesti muokattu fluorihiilihartsi liukuu tasaisesti ilman voitelua. Tasapainotettu pääkara vähentää karan ja kotelon kulumista ei koko kalliin yksikön vaihtotarvetta. Nitratulla akselilla on pidempi käyttöikä kuin tavanomaisella teräsakselilla. Äänenvaimennin tekee toiminnasta hiljaista. 66

67 Pääkara fenolista ja ohjauskara haponkestävästä teräksestä. Kestävät AOD -kalvot pidentävät huoltovälejä. *Katso Price Pump -sarjan yleiset ehdot. (Ei koske Y-sarjan pumppuja.) Kunnossapidon helppous AOD :llä Ulkopuolelta huollettava pääkara tekee tarkistuksesta helppoa ja nopeaa. Karan irrottaminen on näin helppoa: Saatavana pantarakenteella tai pulttikiinnityksellä. Paineilmaventtiilissä käytetään tavanomaista vähemmän osia, jotta suorituskyky pysyisi hyvänä ja kunnossapito helppona. 67

68 Malli / Spesifikaatio Tekniset tiedot Metalliset AOD -pumput Price Pump Companyn AOD -pumpuilla on monia ominaisuuksia, jotka tekevät niistä erittäin monipuolisia ja kustannustehokkaita. Tekniset tiedot ja erittelyt on esitetty taulukoissa ja esimerkkinä olevissa yleispiirroksissa. Taulukossa esitetty suorituskyky koskee kaikkia valmistuksessa käytettäviä metalleja ja eleastomeereja, mukaan lukien Teflon. Maks. kapasiteetti GPM (l/min).25 AOD-Y AOD-Y AOD-Y AOD AOD AOD AOD Iskutilavuus Gal (l) Maks. Tulopaine Maks. Kiintonaine koko Maks. lämpötila F ( C) Min. lämpötila F ( C) Lähetys paino LBS (kg) ELAS TEF (bar) in (mm) AL SS CI AL SS CI AL SS CI / / / / / / Ilmasyöttö 8.6 bar maks. FNPT Paine NPT/BSP Imu NPT/BSP 68

69 Malli Materiaali Yhteet NPT/BSP Ilmansyöttöyhde Ilman ulostuloyhde Ulkomitat in (mm) Imu Paine A B C D E F G H.25 AOD-Y.5 AOD-Y.75 AOD-Y 1 AOD 1.5 AOD 2 AOD 3 AOD AL ¼ ¼ 1/4" FNPT SS ¼ ¼ 1/4" FNPT AL ½ ½ 1/4" FNPT SS ½ ½ 1/4" FNPT AL ¾ ¾ 3/8 FNPT SS ¾ ¾ 3/8 FNPT AL 1 1 3/8 FNPT SS 1 1 3/8 FNPT CI 1 1 3/8 FNPT AL 1 1 3/8 ½ ½ NPT SS 1 1 3/8 ½ ½ NPT CI 1 1 3/8 ½ ½ NPT AL 2 2 3/4 NPT SS 2 2 3/4 NPT CI 2 2 3/4 NPT AL 3 3 3/4 NPT CI 3 3 3/4 NPT 3/8 FNPT 3/8 FNPT 3/8 FNPT 3/8 FNPT 3/4" FNPT 3/4" FNPT 1/2" FNPT 1/2" FNPT 1/2" FNPT 1/2" NPT 1/2" NPT 1/2" NPT 3/4" NPT 3/4" NPT 3/4" NPT 3/4" NPT 3/4" NPT Metallisten AOD -pumppujen mitat 69

70 Ei metallia, ei öljyä, ei lukkiutumista, ei jäätymistä huippusuoritus vuosi toisensa jälkeen Nesteenkoskettamat polypropyleeni- tai PVDFosat tarjoavat ihanteellista kemikaalien kestävyyttä ja tehokkuutta syövyttävien kemikaalien käsittelyyn. Yksinkertaisen, vakaan rakenteen ansiosta helppo asentaa kaikkiin suljettuihin tiloihin. Ilmaventtiili, jonka rakenne on yksinkertainen ja toiminta öljytöntä, tarjoaa pitkän käyttöiän vähäisellä kunnossapidolla. Vankka rakenne toimii turvallisesti jopa 8,5 barin paineessa. Ei O-renkaita! Kaikki dynaamiset tiivisteet on toteutettu ilman O-renkaita, mikä vähentää kulumista, lyhentäen näin seisokkiaikoja ja poistaen kokonaan voitelutarpeen. Kaksinkertainen tyhjennysaukko laajenevilla diffuusiokanavilla vähentää jäätymistä käytön aikana. Kaksoisilmaliitännöillä voi ilmaa ottaa ilmaventtiilin kummalta tahansa puolelta, mikä tekee asennuksesta joustavaa ja käytännöllistä. Kaksoisäänenvaimentimet tekevät toiminnasta hiljaista. Täysin tiiviisti yhteensopivat muovipinnat estävät ylikiristyksestä aiheutuvia murtumia. Yhdestä osasta muodostuvat imu- ja poistoputket vähentävät mahdollisten vuotokohtien määrää. Kokonaan pultein kiinnitetty rakenne varmistaa tiiviyden. Käytössä on vain korroosiota kestäviä materiaaleja, jotka varmistavat pitkän käyttöiän ilman vuotoja. Optiona 18-8 haponkestävästä teräksestä valmistettu kiinnitys. Ota yhteyttä maahantuojaan. 70

71 Ainutlaatuisessa 316 haponkestävästä teräksestä valmistetussa karakotelossa on kaikki lukkiutumattomat, öljyttömät ominaisuudet, mutta lisäksi sen toimintavarmuutta ja korroosionkestävyyttä on parannettu. Säännöllinen puhdistus voidaan hoitaa laitteen ulkopuolelta, mikä säästää aikaa ja kunnossapitokuluja. AOD tarjoaa sekä ANSI- (vasemmalla) että DIN- (oikealla) yhteensopivia imuja poistolaippoja, joten ne sopivat kaikkiin tarpeisiin maailmanlaajuisesti. Kiinteät alus- ja imuputket saavat aikaan vankan, syöpymättömän tukialustan. Tukevat, lasilla täytetyt polypropyleenistä valmistetut paineilmakammiot ja ilmaventtiilin runko tarjoavat äärimmäistä kemikaalien kestävyyttä syövyttävissä käyttöolosuhteissa. Paineilmakammiot on kiinteästi liitetty ilmaventtiilin runkoon, mikä parantaa turvallisuutta poistamalla yhden mahdollisen vuotokohdan. Kaksinkertaiset poistoaukot, joissa on laajenevat diffuusio kanavat (patenttia haettu) takaavat jäättömän toiminnan. Itsestään lukittuvat uloimmat kiinnityslevyt estävät osien irtoamisen toisistaan vahingossa toiminnan aikana. Teflonista valmistetut kuulaventtiilit, istukat ja kalvot ovat kemiallisesti reagoimattomia ja helposti vaihdettavia. Muoviset kuulaventtiilien pesät on helppo irrottaa ja niiden vaihto on edullista. Haponkestävästä teräksestä valmistetut sisäkappaleet (300- sarjassa) helpottavat kokoamista ja vähentävät osien määrää. Yksinkertainen nestepään tuloaukko estää kiintoainekertymiä. Itsestään puhdistuva malli pidentää kalvon käyttöikää ja alentaa kunnossapitokustannuksia. 71

72 Tekniset tiedot Ei-metalliset AOD -pumput Price Pump Companyn AOD -pumpuilla on monia ominaisuuksia, jotka tekevät niistä erittäin monipuolisia ja kustannustehokkaita. Tekniset tiedot ja erittelyt on esitetty taulukoissa ja esimerkkinä olevissa yleispiirroksissa. Taulukossa esitetty suorituskyky koskee kaikkia valmistuksessa käytettäviä metalleja ja eleastomeereja, mukaan lukien Teflon. Malli/ Spesifikaatio Maks. kapasiteetti GPM (l/min).25 AOD-Y AOD AOD-Y AOD AOD-Y AOD AOD-Y Iskutilavuus Gal (l) Maks. tulopaine Maks. kiiltoaine koko in Maks. lämpötila F ( C) Min. lämpötila F ( C) Lähetyspaino LBS (kg) ELAS TEF (BAR) (mm) PolyPro PVDF PolyPro PVDF PolyPro PVDF / / / / / / N/A N/A N/A N/A N/A N/A Paine NPT/BSP/laippa Ilmasyöttö 8,8 bar maks. FNPT Imu NPT/BSP/laippa 72

73 Malli Ei-metallisten AOD -pumppujen mitat Materiaali Yhde NPT/BSP ANSI/DIN Ilmansyöttöyhde Mitat in (mm) Imu Paine A B C D E F G H.25 AOD-Y P 1/4" 1/4" 1/4" FNPT K 1/4" 1/4" 1/4" FNPT.5 P 1/2" 1/2" 3/8" AOD FNPT K 1/2" 1/2" 3/8" FNPT.75 P 3/4" 3/4" 3/8" AOD-Y FNPT 1 AOD P 1" 1" 3/8" FNPT K 1" 1" 3/8" NPT 1.5 P /4" AOD-Y 1/2" 1/2" NPT 2 AOD P 2" 2" 3/4" NPT K 2" 2" 3/4" NPT 3 P 3" 3" 3/4" AOD-Y NPT Ilmanulostuloyhde 3/8" FNPT 3/8" FNPT 3/8" FNPT 3/8" FNPT 3/4" FNPT 1/2" FNPT 1/2" NPT 1" NPT 3/4" NPT 3/4" NPT 1" NPT Laaja valikoima AOD -lisävarusteita ja kattava palvelu Voimme parantaa AOD -sovellustasi entisestään lisävarustevalikoimalla ja pumppujen kokoonpanolla sekä tietenkin sillä teknisellä asiantuntemuksella, joka pumppujen ongelmattomaan toimintaan tarvitaan. Tiedustele meiltä räätälöityjä pumppupaketteja, jotka suunnitellaan ja valmistetaan kunkin sovelluksen erityispiirteet huomioiden Sykkeenvaimentimet Sykkeenvaimentimemme pystyvät taloudellisesti estämään jopa 98 prosenttia matalan taajuuden ja korkean amplitudin sykinnästä, jonka kalvopumput aiheuttavat. Oikeat koot ja materiaalit löytyvät jokaiseen sovellukseen. Tasainen ja jatkuva, lähes lineaarinen virtaus estää nesteiden ja kemikaalien roiskumisen. Estää putkien ja liitosten rasittumisen suojaa ympäristöä kemikaalivuodoilta. Vaimentaa nopeasti sulkeutuvien venttiilien iskut suojaa näin äärimmäisen vahingollisilta putkistovaurioilta. Varmistaa in-line-mittareiden ja muiden laitteiden tarkkuuden ja suojaa niitä. Tasaa imupaineen helpottaa pumppaamista 73

74 Annostuspumput Maailman tunnetuin kemikaalipumppujen valmistaja, Milton Roy, tarjoaa kattavan valikoiman annostuspumppuja kapasiteettialueille 1 l/h l/h. Milton Roy pumppuja käytetään muun muassa vedenkäsittelyssä, paperi- ja selluteollisuudessa, elintarviketeollisuudessa, kaivosteollisuudessa, metalliteollisuudessa ja öljynjalostuksessa. Suomessa Milton Roy pumput ovat saatavissa FlowPartnersilta. 74

75 Koneikot FlowPartners Oy toteuttaa vaativimmatkin annostusjärjestelmät valmiina käyttöönotettavaksi. Hoidamme suunnittelun, toteutuksen ja dokumentoinnin, sekä tarjoamme tietysti asiakkaillemme kattavan myynnin jälkeisin palvelun huoltosopimuksineen. Kaikki järjestelmämme valmistetaan laadukkaista komponenteista, joista suurimman osan tuomme itse maahan. 75

76 Annostuspumppusarja G TM A Virtausmäärä jopa 170 l/h Paine jopa 12 bar Mekaanisesti toimiva kalvopumppu Säädettävä epäkeskotoimiosa Tärkeimmät tekniset ominaisuudet Virtausmäärä jopa 170 l/h Paine jopa 12 bar Mekaanisesti toimiva PTFE-kalvo Iskunpituuden säätö epäkesko-osalla, joka minimoi sykkeen ja paineiskun Pumpattavan nesteen enimmäislämpötila 40 C Virtausnopeuden säätö välillä % sekä pumpun käydessä että ollessa pysähdyksissä Iskunpituuden säädön lukitus Tarkkuus +/-2 % virtauksesta iskunpituudella % Imukorkeus jopa 4 metriä vettä. GA 90 GA 170 malleille 2.5 m imukorkeus. Optiona tyhjiöimu: 9 metriä vettä (ota yhteyttä meihin) Enimmäisimupaine 2 bar Runko on korroosion kestävää, lasikuituvahvistettua termoplastista materiaalia Kestovoideltu Optiot: kaksoiskalvo, VARIPULSE -säädin tai taajuusmuuttaja Sijoitettavissa EH&S-suojakoteloon Annostelupumppu sarja G TM A Moottorien sähköominaisuudet Yleisiä piirteitä: Virransyöttö: o 230/400 V 50/60 Hz kolmivaihe o 230 V 50 tai 60 Hz yksivaihe o 115 V 50 tai 60 Hz yksivaihe Suojausluokitus: IP55, kosteus- ja lämpösuojattu, eristeluokka F Vastaa eurooppalaisia ja kansainvälisiä standardeja Moottorin asennus, F130-laippa, varren pää 14x30: Räjähdyssuojatut moottorit: Kysy meiltä (vain Euroopan ulkopuolelle, pumput eivät ole ATEX direktiivien mukaisia) 76

77 Lisävarusteet G TM A -sarjan pumpuissa on oheisen laatikon mukaiset lisävarusteet (poikkeuksena 316L S.S. ja slarri versiot) Saatavana tilauksesta: sykkeenvaimentimia, varo- tai paineenpitoventtiileitä. Ota yhteyttä. Annostuspäiden rakenne LISÄVARUSTEET PP, PVDF, PVC, Fluoratut nesteet ja sekalaiset annostuspäät: GA 2 GA 45: pumput toimitetaan seuraavilla lisälaitteilla: injektiosuutin, pohjaventtiili + paino, joustava PE letku (6 m) 6x8, vahvistettu PVC letku (6m) 6x12 ja yksi ½ G uros liitäntä. GA 90 GA 170: lisävarusteita tilauksesta Korkeaviskositeetti annostuspäät: GA 2 GA 45: Pumput toimitetaan seuraavilla lisälaitteilla: Imu = 2m letku 15x23 + ½ NPT urosliitin. Paine = 3 m letku OD, yhden injektiosuuttimen kanssa. GA 90 GA 170: Pumput toimitetaan seuraavilla lisälaitteilla: Imu = 2m letkun 15x23 + ½ NPT urosliitin. Paine = ½ NPT uroskierteillä. Annostuspään osat/ versiot Polypropyleeni (PP) PVDF Haponkestävä teräs (316L) Korkea viskoottiset (KV) GA 2 GA 45 Annostuspään runko PP PVDF 316L PP Venttiilin runko PVDF PVDF 316L PP Istukat Aflas PTFE 316L PTFE Kuulat keraamiset keraamiset 316L 316L Liitännät PVDF/PP PVDF/PP 316L PP Kalvo PTFE/PVDF* PTFE/PVDF* PTFE/316L PTFE/PVC Tiivisteet Viton Viton Viton - GA 90 GA 170 Annostuspään runko PP PVDF 316L PP Venttiilin runko PP PVDF 316L PP Istukat PTFE PTFE 316L PTFE Kuulat keraamiset keraamiset 316L 316L Liitännät PP/PVC PVDF/PVC 316L PP Kalvo PTFE PTFE PTFE PTFE Tiivisteet *poikkeuksena GA 2 GM 10 = PTFE/PVC Muut annostuspää rakenteet: PVC versio (vain GA90 GA 170): PVC rakenne, keraamisilla kuulilla. Fluorattu annostuspääversio: PVDF rakenne, PTFE kuulat. Slarri versio: 316L S.S rakenne, 440C kuulat. PP/316L sekaversio: PP rakenne, 316L S.S kuulat. Tuottomäärät Tyyppi Enimmäisvirtaus Paine enintään Iskunpituus Iskutaajuus Moottori nopeudet Moottori tehot (l/h) (1) (2) (bar) (mm) (2) (spm) (2) (rpm) (2) 1-vaihe 3-vaihe GA GA GA GA GA GA GA GA

78 (1) Enimmäisvirtaus 1.5 barissa (2) Arvot 50 Hz:n moottorilla (kerro 1,2:lla 60 Hz:n moottoreille) Mitat ja liitännät Asp: Imu PE: Moottorin laippa 78

79 Ref: Paine F: 4 reikää Ø 9 V: Iskunsäätö D: Liitännät BV: Iskunsäätölukitus Tyyppi Mitat Versiot PP/PVDF/PVC/Sekoitus 316L HV (mm) liitännät T N H GA 2 GA 5 GA 10 GA 25 GA 45 GA 90 GA 120 GA 170 A B C A B C (mm) Liitännät P Q N H A B C Liitännät T = PE joustava letku 6x8, vahvistettu PVC letku 6x12 ja ½ uros liitännät N = Kierteinen liitin ½ BSP naaras H = GA 2 GA 45: Imu= Vinyyli letku 15x23, Paine = PE letku 9x12 H = GA 90 GA 170: Imu = Vinyyli letku 15x23, Paine = ½ uros P = Kierteinen liitin ½ NPT uros Q = Naarasliitin jäykälle DN 15 putkelle (PVC) Paino ja pakkaus Versiot Nettopaino (1) (kg) Bruttopaino (1) (kg) Pakkaus (2) (L x W x H mm) GA 2 GA 170 (PP) x 300 x 490 GA 2 GA 45 (316L) x 300 x 490 GA 120 GA 170 (316L) x 300 x 490 (1) Arvio (2) Standardi kartonkipakkaus 79

80 Annostuspumppusarja G TM M Virtausmäärä jopa 500 l/h Paine jopa 12 bar Mekaanisesti toimiva kalvo Säädettävä epäkeskotoimiosa Useampia samanlaisia tai erilaisia pumppuja yhdistettävissä Tärkeimmät tekniset ominaisuudet Virtausmäärä jopa 500 l/h Paine jopa 12 bar Mekaanisesti toimiva PTFE-kalvo Iskunpituuden säätö epäkesko-osalla, joka minimoi sykkeen ja paineiskun Pumpattavan nesteen enimmäislämpötila 40 C Virtausnopeuden säätö välillä % sekä pumpun käydessä että ollessa pysähdyksissä Iskunpituuden säädön lukitus Tarkkuus +/-2 % virtauksesta iskunpituudella % Imukorkeus jopa 4 metriä vettä Optiona tyhjiöimu: 9 metriä vettä (ota yhteyttä meihin) Enimmäisimupaine 2 bar Alumiiniseoskotelo Kestovoideltu Optiot: kaksoiskalvo, VARIPULSE -ohjain virtausnopeuden automaattiseen säätöön ja ohjaukseen, iskulaskuri, sähköinen servomoottori Useampia samanlaisia tai erilaisia pumppuja yhdistettävissä Sijoitettavissa EH&S-suojakoteloon Moottorien sähköominaisuudet Yleisiä piirteitä: Virransyöttö: o 230/400 V 50/60 Hz kolmivaihe o 230 V 50 tai 60 Hz yksivaihe o 115 V 50 tai 60 Hz yksivaihe Suojausluokitus: IP55, kosteus- ja lämpösuojattu, eristeluokka F Vastaa eurooppalaisia ja kansainvälisiä standardeja Moottorin asennus pystyasentoon, F130-laippa, varren pää 14x30: o Standardina malleissa GM 400 kolmivaihe ja GM 500 o Optiona malleissa GM 90 GM 300 Moottorin asennus vaaka-asentoon, F130-laippa, varren pää 14x30: o Standardina kaikissa monipäisissä pumppurakenteissa o Optiona yksipäisissä pumpuissa GM 2 GM 50 Annostelupumppu sarja G TM M 80

81 Lisävarusteet G TM M -sarjan pumpuissa on oheisen laatikon mukaiset lisävarusteet (poikkeuksena 316L S.S. -rakenne) Tilauksesta on saatavana sykkeenvaimentimia, varo- ja vastapaineventtiileitä. Ota yhteyttä. Annostuspäiden rakenne Annostuspään osat Polypropeeni (PP) PVDF Haponkestävä teräs (316L) GM 2 GM 50 Annostuspään runko PP PVDF 316L Venttiilin runko PVDF PVDF 316L Istukat Aflas PTFE 316L Kuulat keraamiset keraamiset 316L Liitännät PVDF PVDF 316L Kalvo PTFE/PVDF* PTFE/PVDF* PTFE/316L Tiivisteet Viton Viton Viton GM 90 GM 500 Annostuspään runko PP PVDF 316L Venttiilin runko PVDF PVDF 316L Istukat PE PVDF 316L Kuulat lasi keraamiset 316L Liitännät PVC PVDF 316L Kalvo PTFE/PP PTFE/PVDF PTFE/316L Tiivisteet Viton FEP Viton *poikkeuksena GM 2 GM 10 = PTFE/PVC Lisävarusteet PP- ja PVDF-rakenteissa: GM 2 GM 50: pumpun mukana toimitetaan syöttösuutin, pohjaventtiili + paino, joustava polyetyleeniletku (6 m) ja vahvistettu PVC-letku (6 m) GM 90 GM 500: lisävarusteita saa tilauksesta 81

82 Tuottomäärät Malli Enimmäisvirtaus (l/h) (1) Paine enintään (bar) Iskunpituus (mm) Iskuntaajuus (1/min) (1) Moottorin nopeus (rpm) (1) Moottorin teho 1-vaihe 3-vaihe GM GM GM GM GM GM GM GM GM GM GM GM (1) (1) Arvot 50 Hz:n moottorilla (kerro 1,2:lla 60 Hz:n moottoreille) (1) Älä käytä 60 Hz:n moottoreilla 82

83 Mitat ja liitännät Standardina pystyasennettu moottori (SX) Optiona vaaka-asennettu moottori (HX) Mitat ja liitännät Liitännät GM 2 GM 50 (koko millimetreissä) T = Letkuliitin 6x8, 6x12 ja G ½ uros N = Kierreliitin ½ BSP naaras Q = Naarasliitin jäykälle DN 15 putkelle (PVC) Rakenne Liitännät A B C D E Simplex SX PP T pystyasennettu PVDF T moottori 316L N Simplex HX PP T vaaka-asennettu PVDF T (1) 395 (1) moottori 316L N 102 (1) Malleissa GM 25 ja GM 50 D = 143 ja E =

84 GM 90 GM 240 (2) (koko millimetreissä) Rakenne Liitännät A B C D E Simplex SX PP Q 127 pystyasennettu PVDF N moottori L N Simplex HX vaakaasennettu PP Q 127 PVDF N moottori L N GM 330 GM 500 (koko millimetreissä) Rakenne Liitännät A B C D E Simplex SX PP Q 127 pystyasennettu PVDF N moottori L N Simplex HX PP Q 127 vaaka-asennettu PVDF N moottori L N Paino ja pakkaus Rakenteet Simplex Nettopaino (kg) (1) muovisella annostuspäällä 7 teräksisellä annostuspäällä 13 Bruttopaino (kg) (1) muovisella annostuspäällä 9 teräksisellä annostuspäällä 15 Pakkaus (L x W x H - mm) 400 x 300 x 490 (1) Arvio 84

85 G TM M -pumppujen servomoottorit Nämä elektroniset servomoottorit on tarkoitettu korvaamaan manuaalinen iskunsäätö automaattisella järjestelmällä. Syöttö: 230 V yksivaihe (optiona 110 V yksivaihe) Taajuus: 50/60 Hz Suojausluokka: IP65 Asennon ilmaisu visuaalisesti Manuaalinen hätäohjain Ohjaussignaali: 0 20 ma tai 4 20 ma (optiona 0 10 V tai 2 10 V) Toisto potentiometrillä: 0 20 ma tai 4 20 ma (optiona 0 10 V tai 2 10 V) VARIPULSE -ohjainyksikkö Yksinkertainen, erittäin taloudellinen ja luotettava nopeuden säätöön suhteessa analogiasignaaliin. Saatavana kahta versiota: - Taajuusmuuttaja - Kolme käyttötilaa; manuaali, analoginen 4 20 ma tai pulssiohjaus Syöttö: 220 V yksivaihe (-7 % 10 %) Taajuus: 50/60 Hz Teho: 0,09 0,25 kw Suojausluokka: IP55 Häiriöviesti VARIPULSE ohjausyksikkö 85

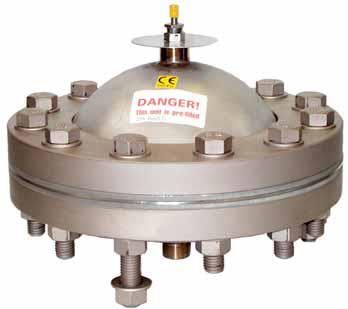

86 PULSEGUARD SYKKEENVAIMENTIMET PulseGuard Ltd. on vuonna 1963 perustettu tunnettu sykkeenvaimentimien, imuvakauttajien, paineiskuvaimentimien, lämpöpaisunta-astioiden, rakkotankkien ja akkumulaattorien valmistaja. Tuoteperheet ovat PulseGuard, ShockGuard, WaveGuard, PumpGuard, PipeGuard, PipeHugger, FlexOrber ja Pulse-Acc. Tehtaat sijaitsevat Stockportissa Englannissa ja Pohjois-Carolinassa USA:ssa. Standardi tuoteohjelma kattaa lähes kaikki nestesykkeenvaimennuksen tarpeet. PulseGuardin vakio vaimenninrakenne on läpivirtaava, mikä ainoastaan takaa tehokkaan sykkeenvaimennuksen. PulseGuardin toimittaa sykkeenvaimentimia painealueelle bar ja putkikokoluokkiin 1/8 :sta 36 asti. Valmistuksessa käytämme kaikkia tunnettuja valmistusmateriaaleja ja erikoissykkeenvaimentimet räätälöimme lähes kohteeseen kuin kohteeseen. 86

87 PipeGuard kumirakkopaineentasaajat PipeGuard on kattava kumirakkopaineentasaaja tuoteperhe. Tuoteperheestä löytyy matalapaine, korkeapaine, ultra korkeapaine, alumiini ja muovirakenteet. Käytetään tyypillisesti pumppujen oheislaitteena. Runkomateriaaleina käytämme tunnettuja teräslaatuja, muoveja ja rakkomateriaaleina tunnettuja kumilaatuja Materiaalit Runko: SS 316, SS 316L, hiiliteräs, Hastelloy C, Duplex, PP ja PVC Rakko: NBR, HNBR, EPDM ja Viton Standardikokoluokat: l FlexOrber PTFE kalvopaineentasaajat FlexOrber on kattava tuoteperhe teollisuuden aggressiivisten kemikaalien sykkeenvaimennukseen sekä matala ja korkeapainekäyttökohteisiin. Standardirunkorakenteet valmistamme standardi teräslaaduista ja kalvot teflonista tai muokatusta teflonista. Räätälöidyissä erikoisrakenteissa käytämme kaikkia tunnettuja valmistusmateriaaleja. Materiaalit Pesä: SS 316, SS 316L, hiiliteräs, Duplex, Hastelloy C ja Titaani Kalvo: PTFE ja MTFE Kokoluokat: Matalapaine: l Korkeapaine: l 87

88 PipeHugger KP- ja imurakkopaineentasaajat PipeHugger on kattava tuoteperhe korkeapainekäyttökohteisiin sekä imupaineentasaukseen. Tuoteperheestä löytyy matalapaine, korkeapaine, pienet, keskisuuret, suuret ja valtavankokoiset rakenteet. Runkomateriaaleina käytämme tunnettuja teräslaatuja ja rakkomateriaaleina tunnettuja kumilaatuja. Standardimateriaalit: Runko: SS 316, SS 316 L, hiiliteräs, Duplex, Hastelloy C ja Titaani Rakko: NBR, HNBR, EPDM ja Viton Kokoluokat: l 88

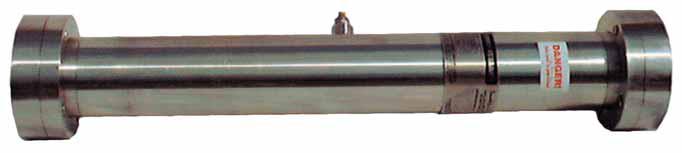

89 PumpGuard: Läpivirtaava joustava letkusykkeenvaimennin PumpGuard on rakenteeltaan putkirakenteinen matalapaine letkusykkeenvaimennin. Se asennetaan putkistoon laippojen väliin. Käytettään tyypillisesti letkupumppujen ja paineilmatoimisten kaksoiskalvopumppujen oheislaitteena paksujen ja/tai kiintoaineita sisältävien nesteiden sykkeenvaimennuksessa. Tuoteohjelmassa on prosessiteollisuuden rakenteet varustettuna RF tai suurella RF laipalla ja hygieeniset elintarvike sekä lääketeollisuuden rakenteet. Helppo asentaa ongelmapumppauskohteisiin jälkeenpäin. Valmistusmateriaaleina käytämme tunnettuja teräs, muovi ja kumilaatuja. Standardimateriaalit: runko: SS 316, SS 316 L, hiiliteräs ja PP letku: NBR, EPDM ja Viton Kokoluokat: l 89
