1 Puuvarmuuden parantaminen kantaverkossa Kari Kuusela

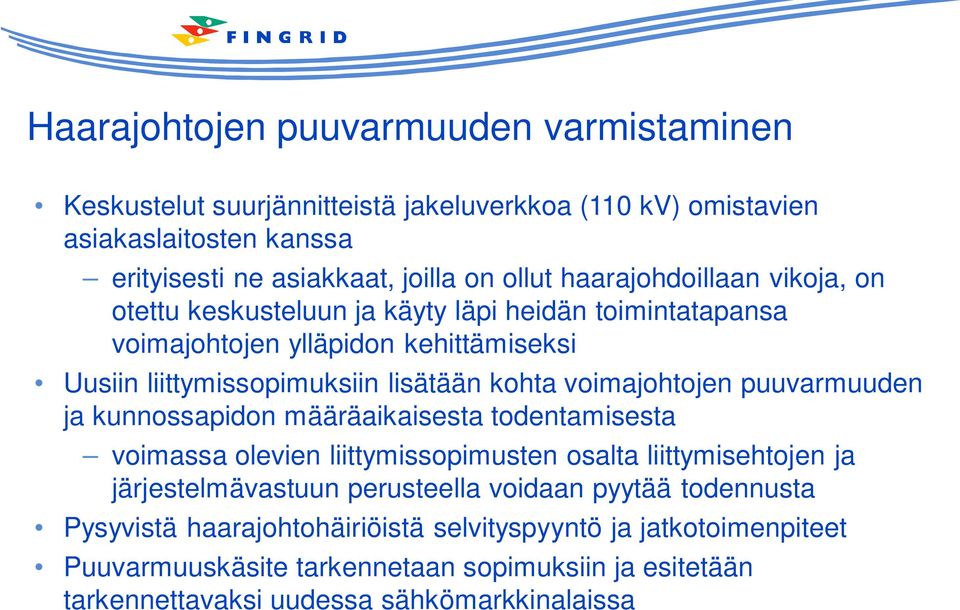

2 Haarajohtojen puuvarmuuden varmistaminen Keskustelut suurjännitteistä jakeluverkkoa (110 kv) omistavien asiakaslaitosten kanssa erityisesti ne asiakkaat, joilla on ollut haarajohdoillaan vikoja, on otettu keskusteluun ja käyty läpi heidän toimintatapansa voimajohtojen ylläpidon kehittämiseksi Uusiin liittymissopimuksiin lisätään kohta voimajohtojen puuvarmuuden ja kunnossapidon määräaikaisesta todentamisesta voimassa olevien liittymissopimusten osalta liittymisehtojen ja järjestelmävastuun perusteella voidaan pyytää todennusta Pysyvistä haarajohtohäiriöistä selvityspyyntö ja jatkotoimenpiteet Puuvarmuuskäsite tarkennetaan sopimuksiin ja esitetään tarkennettavaksi uudessa sähkömarkkinalaissa

3 Täydennyksiä Yleisiin Liittymisehtoihin (YLE 2012) Sähköverkkoon liittyminen, punaiset tekstit uusia: Fingridin 110 kv sähköverkkoon voi tapauskohtaisesti liittyä voimajohtoliitynnällä tekniset reunaehdot ja voimajohdon siirtokapasiteetti huomioiden. Voimajohtoliityntöjä ei sallita käyttövarmuuden kannalta tärkeillä 110 kv rengasyhteyksillä, jotka toimivat päävoimansiirtoverkon korvaavina yhteyksinä. Muutenkin lähtökohtana on, että voimajohtoliitynnät varaavat voimajohdon siirtokapasiteetista enintään puolet. Nimellisjännitteeltään kv avojohdot on varustettava ukkosköysillä sekä johtokadut suunniteltava, rakennettava ja ylläpidettävä puuvarmoina, jotta sähköverkolle ei aiheudu häiriöitä sen läheisyydessä kasvavista puista. Liittyjä antaa Fingridille tarpeelliset tiedot liitettävän sähkölaitteiston..., puuvarmuuden ylläpidosta...

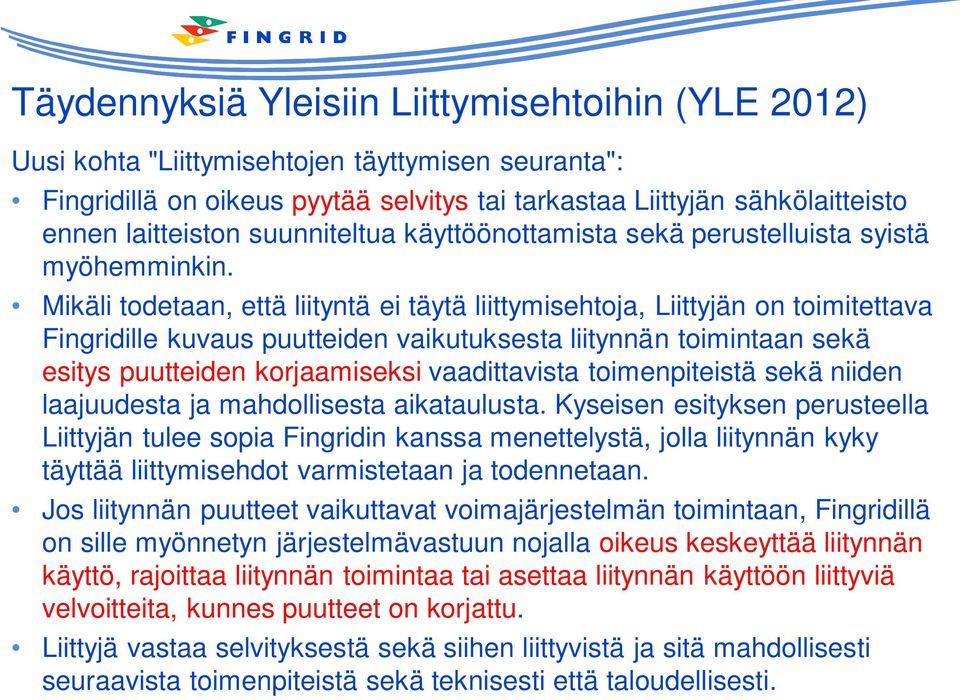

4 Täydennyksiä Yleisiin Liittymisehtoihin (YLE 2012) Uusi kohta "Liittymisehtojen täyttymisen seuranta": Fingridillä on oikeus pyytää selvitys tai tarkastaa Liittyjän sähkölaitteisto ennen laitteiston suunniteltua käyttöönottamista sekä perustelluista syistä myöhemminkin. Mikäli todetaan, että liityntä ei täytä liittymisehtoja, Liittyjän on toimitettava Fingridille kuvaus puutteiden vaikutuksesta liitynnän toimintaan sekä esitys puutteiden korjaamiseksi vaadittavista toimenpiteistä sekä niiden laajuudesta ja mahdollisesta aikataulusta. Kyseisen esityksen perusteella Liittyjän tulee sopia Fingridin kanssa menettelystä, jolla liitynnän kyky täyttää liittymisehdot varmistetaan ja todennetaan. Jos liitynnän puutteet vaikuttavat voimajärjestelmän toimintaan, Fingridillä on sille myönnetyn järjestelmävastuun nojalla oikeus keskeyttää liitynnän käyttö, rajoittaa liitynnän toimintaa tai asettaa liitynnän käyttöön liittyviä velvoitteita, kunnes puutteet on korjattu. Liittyjä vastaa selvityksestä sekä siihen liittyvistä ja sitä mahdollisesti seuraavista toimenpiteistä sekä teknisesti että taloudellisesti.

5 Pysyvät viat Fingridin haarajohdoilla Owner Company A Company B Lenght of lines/ km Number of faults Fault density/ pcs/100 km, a E.ON Kainuun Sähköverkko Oy 86,3 1 0,105 Fortum Sähkönsiirto Oy 264,0 8 0,275 Company C Herrfors Oy Ab 75,5 1 0,120 Company D Kymenlaakson Sähköverkko Oy 50,6 2 0,359 Company E Metsä Serla Oy 2,4 1 3,868 Company F Suur-Savon Sähkö Oy 137,5 1 0,066 Company G Vattenfall Verkko Oy 284,0 1 0,032 Fingrid Oyj ,022 02/2012 Kari Kuusela

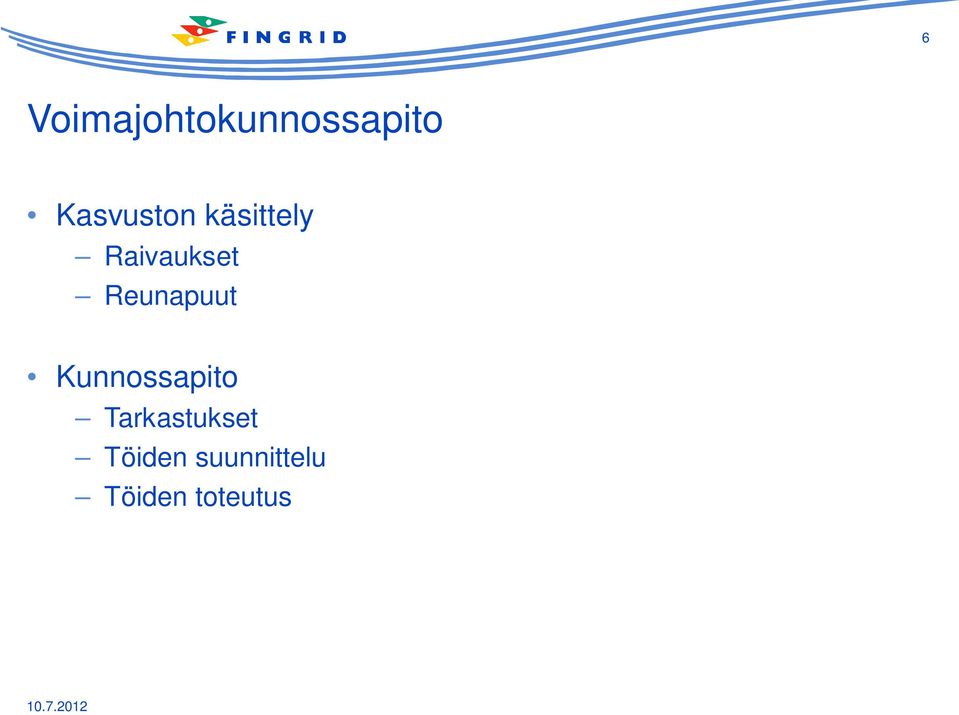

6 6 Voimajohtokunnossapito Kasvuston käsittely Raivaukset Reunapuut Kunnossapito Tarkastukset Töiden suunnittelu Töiden toteutus

7 7 Kunnonhallinnan kiertokaavio kansainväliset vertailututkimukset sisäinen tehokkuusseuranta Kunnossapidon mitoitus viranomaismääräykset käyttövarmuus käyttöikä valmistajien suositukset kokemukset omaisuus kunto ja ikä kustannukset Mitataan ja kehitetään Tiedot kerätään ja ylläpidetään PDCA-kierto -suunnittele (Plan) -toteuta (Do) -seuraa (Check) -kehitä (Act) Kohdistaminen komponenteille Elinkaarten hallinta kunto tärkeys optimointi kokonaisuus huomioon ottaen Korjaus- ja varaosavalmius Toteutus optimoiden yllättävät viat kunnossapito-, perusparannus- ja uusimistoimenpiteet sovitetaan investointisuunnitelmaan

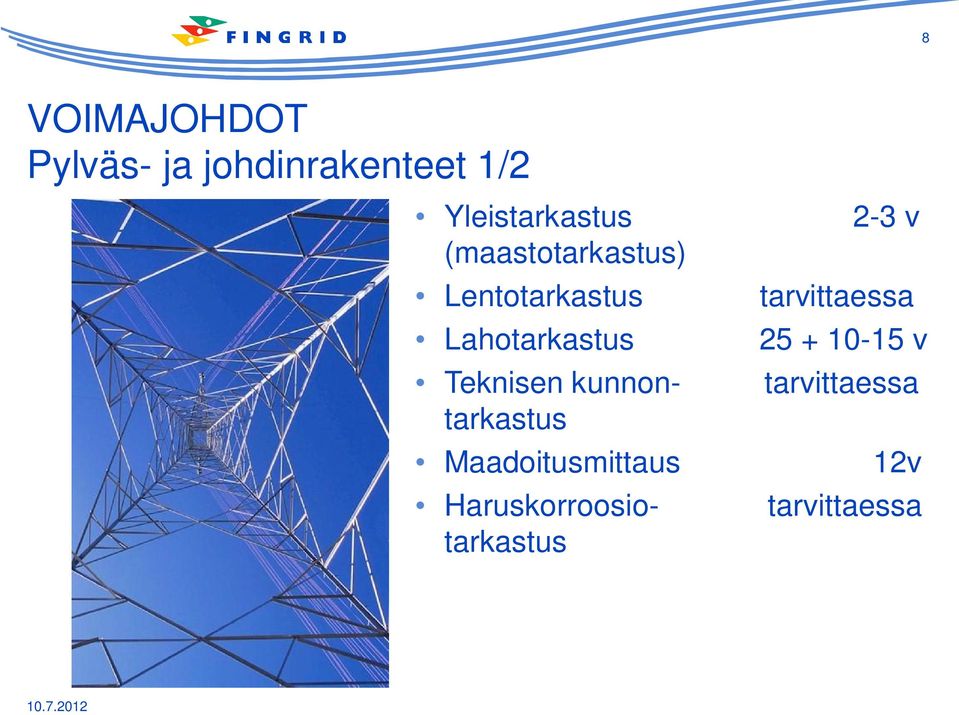

8 8 VOIMAJOHDOT Pylväs- ja johdinrakenteet 1/2 Yleistarkastus (maastotarkastus) Lentotarkastus Lahotarkastus Teknisen kunnontarkastus Maadoitusmittaus Haruskorroosiotarkastus 2-3 v tarvittaessa v tarvittaessa 12v tarvittaessa

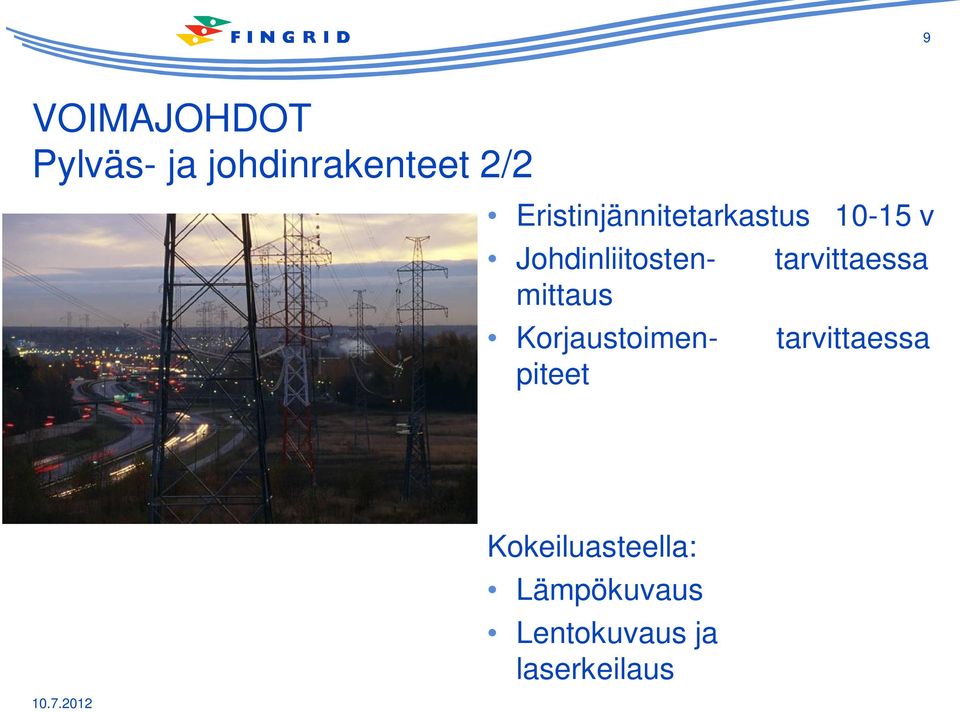

9 9 VOIMAJOHDOT Pylväs- ja johdinrakenteet 2/2 Eristinjännitetarkastus v Johdinliitostenmittaus Korjaustoimenpiteet tarvittaessa tarvittaessa Kokeiluasteella: Lämpökuvaus Lentokuvaus ja laserkeilaus

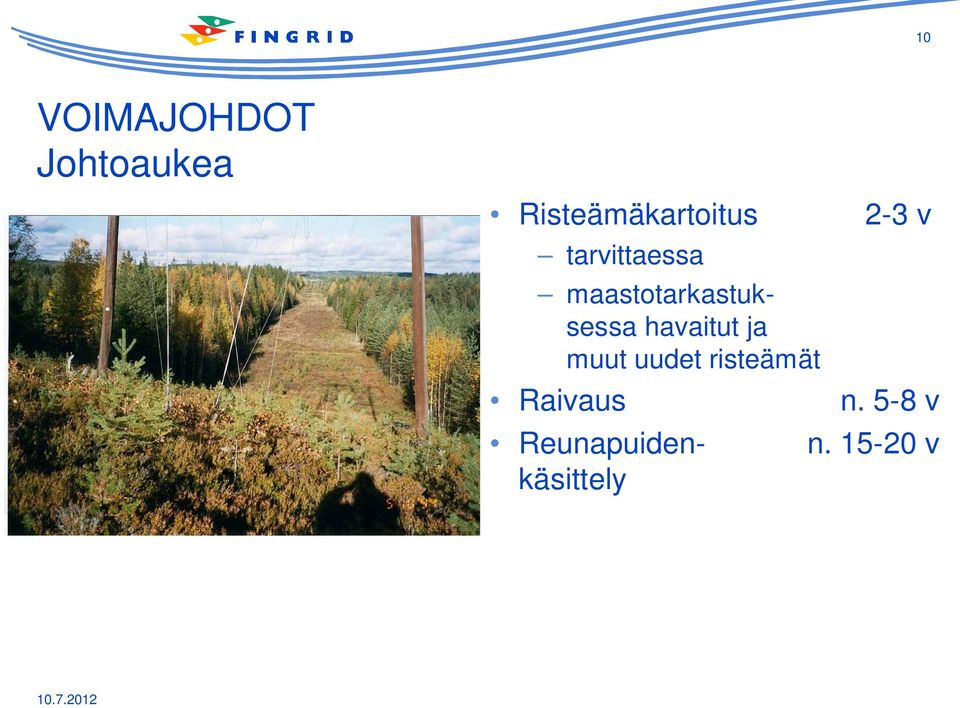

10 10 VOIMAJOHDOT Johtoaukea Risteämäkartoitus tarvittaessa maastotarkastuksessa havaitut ja muut uudet risteämät Raivaus Reunapuidenkäsittely 2-3 v n. 5-8 v n v

11 Kasvustonkäsittely

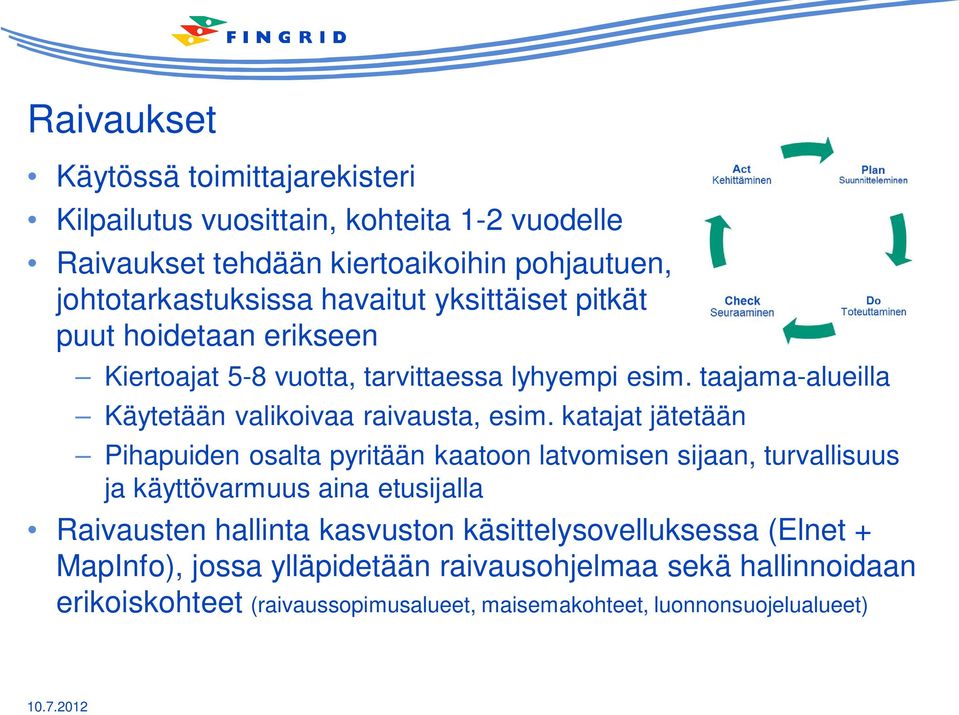

12 Raivaukset Käytössä toimittajarekisteri Kilpailutus vuosittain, kohteita 1-2 vuodelle Raivaukset tehdään kiertoaikoihin pohjautuen, johtotarkastuksissa havaitut yksittäiset pitkät puut hoidetaan erikseen Kiertoajat 5-8 vuotta, tarvittaessa lyhyempi esim. taajama-alueilla Käytetään valikoivaa raivausta, esim. katajat jätetään Pihapuiden osalta pyritään kaatoon latvomisen sijaan, turvallisuus ja käyttövarmuus aina etusijalla Raivausten hallinta kasvuston käsittelysovelluksessa (Elnet + MapInfo), jossa ylläpidetään raivausohjelmaa sekä hallinnoidaan erikoiskohteet (raivaussopimusalueet, maisemakohteet, luonnonsuojelualueet)

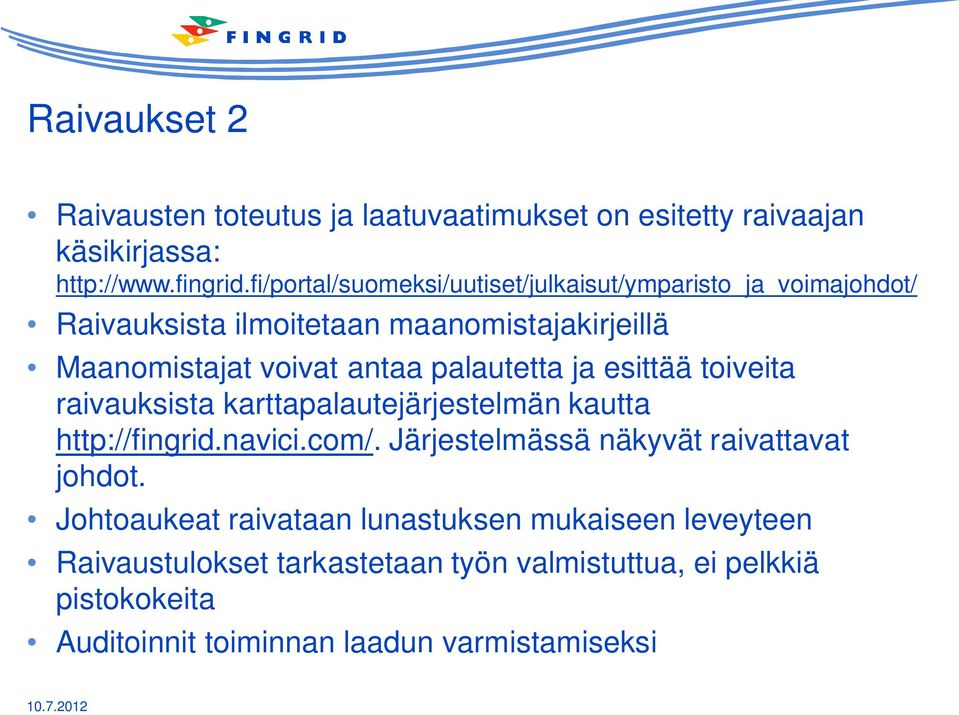

13 Raivaukset 2 Raivausten toteutus ja laatuvaatimukset on esitetty raivaajan käsikirjassa: Raivauksista ilmoitetaan maanomistajakirjeillä Maanomistajat voivat antaa palautetta ja esittää toiveita raivauksista karttapalautejärjestelmän kautta Järjestelmässä näkyvät raivattavat johdot. Johtoaukeat raivataan lunastuksen mukaiseen leveyteen Raivaustulokset tarkastetaan työn valmistuttua, ei pelkkiä pistokokeita Auditoinnit toiminnan laadun varmistamiseksi

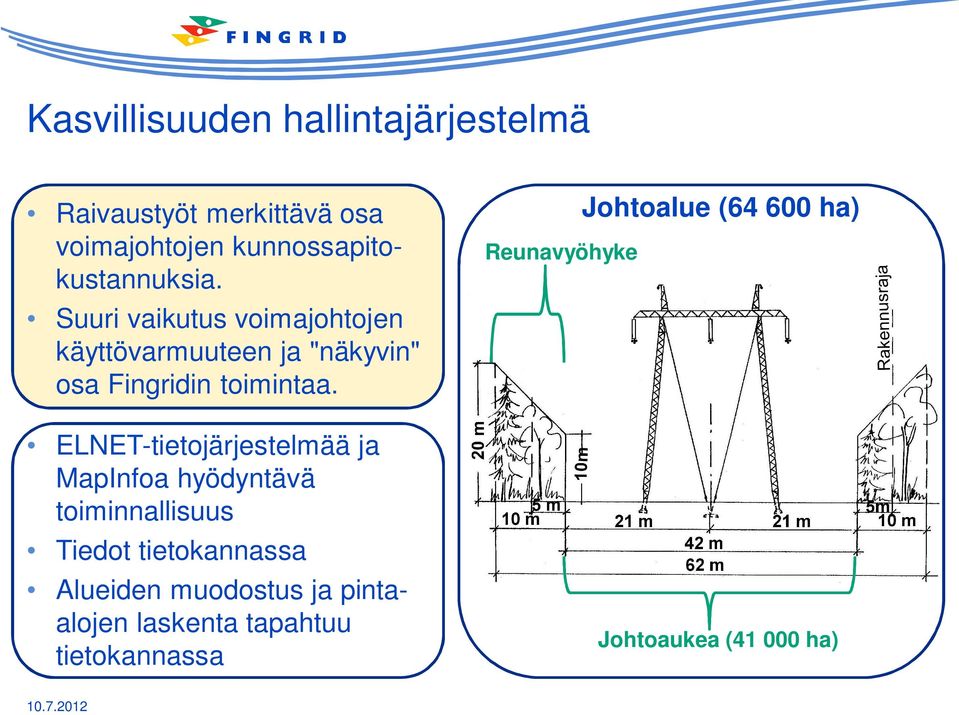

14 Kasvillisuuden hallintajärjestelmä Raivaustyöt merkittävä osa voimajohtojen kunnossapitokustannuksia. Suuri vaikutus voimajohtojen käyttövarmuuteen ja "näkyvin" osa Fingridin toimintaa. ELNET-tietojärjestelmää ja MapInfoa hyödyntävä toiminnallisuus Tiedot tietokannassa Alueiden muodostus ja pintaalojen laskenta tapahtuu tietokannassa Reunavyöhyke Johtoalue ( ha) Johtoaukea ( ha)

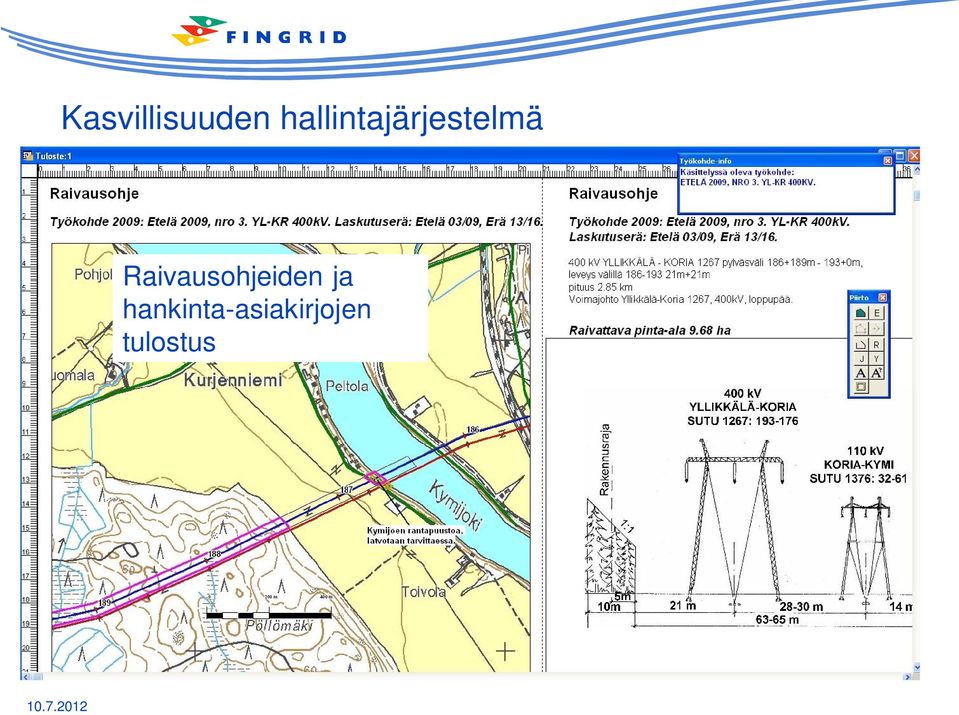

15 Kasvillisuuden hallintajärjestelmä Raivausohjeiden ja hankinta-asiakirjojen tulostus Raivausohjeiden tulostus

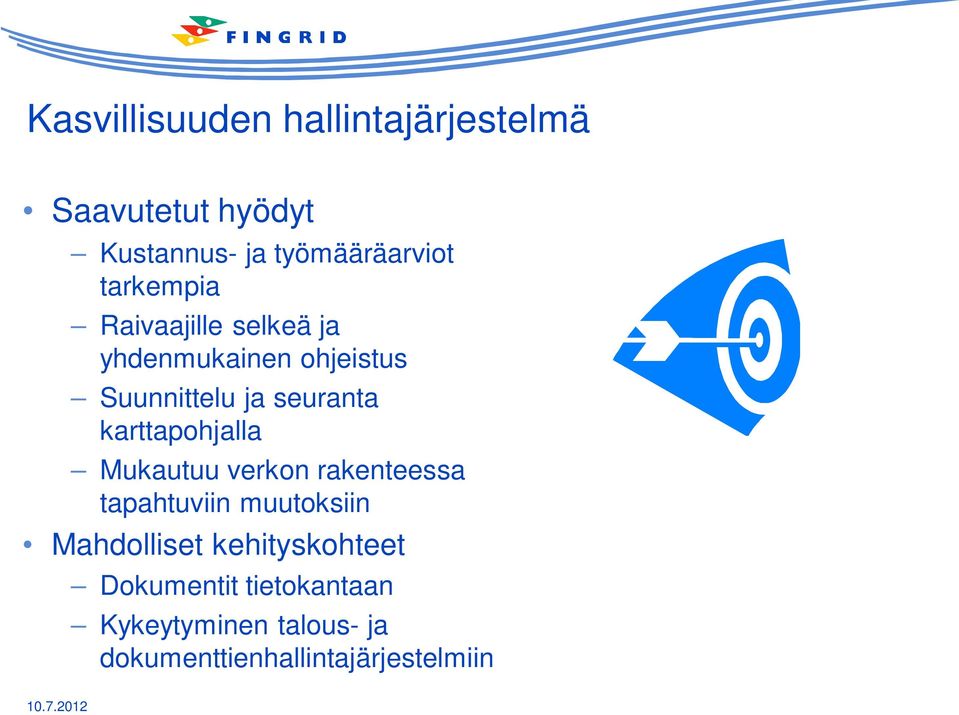

16 Kasvillisuuden hallintajärjestelmä Saavutetut hyödyt Kustannus- ja työmääräarviot tarkempia Raivaajille selkeä ja yhdenmukainen ohjeistus Suunnittelu ja seuranta karttapohjalla Mukautuu verkon rakenteessa tapahtuviin muutoksiin Mahdolliset kehityskohteet Dokumentit tietokantaan Kykeytyminen talous- ja dokumenttienhallintajärjestelmiin

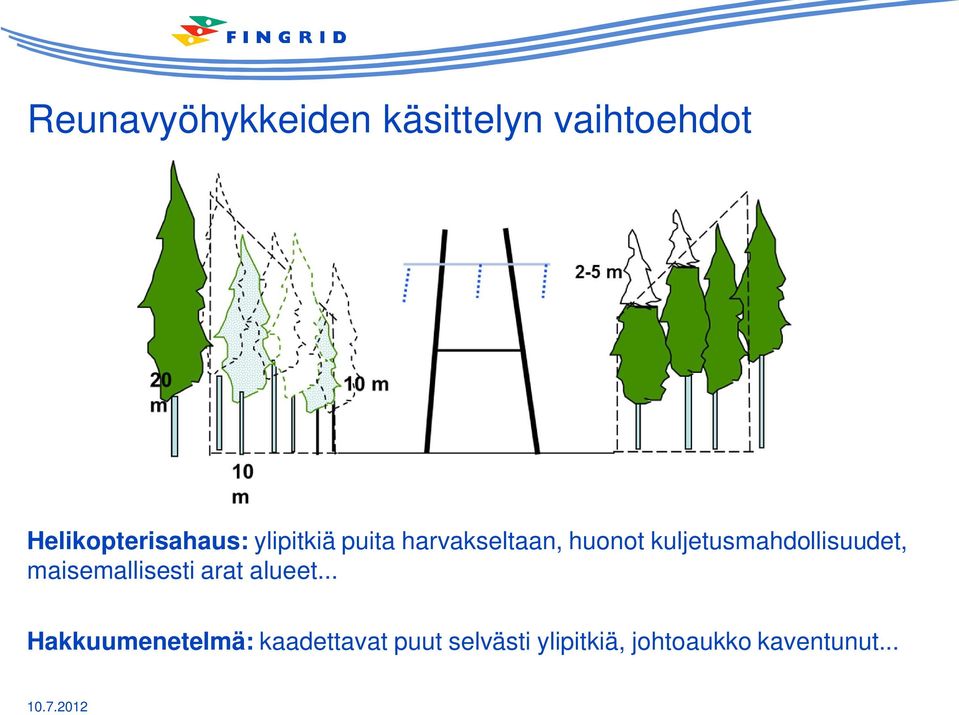

17 Reunavyöhykkeiden käsittelyn vaihtoehdot Helikopterisahaus: ylipitkiä puita harvakseltaan, huonot kuljetusmahdollisuudet, maisemallisesti arat alueet... Hakkuumenetelmä: kaadettavat puut selvästi ylipitkiä, johtoaukko kaventunut...

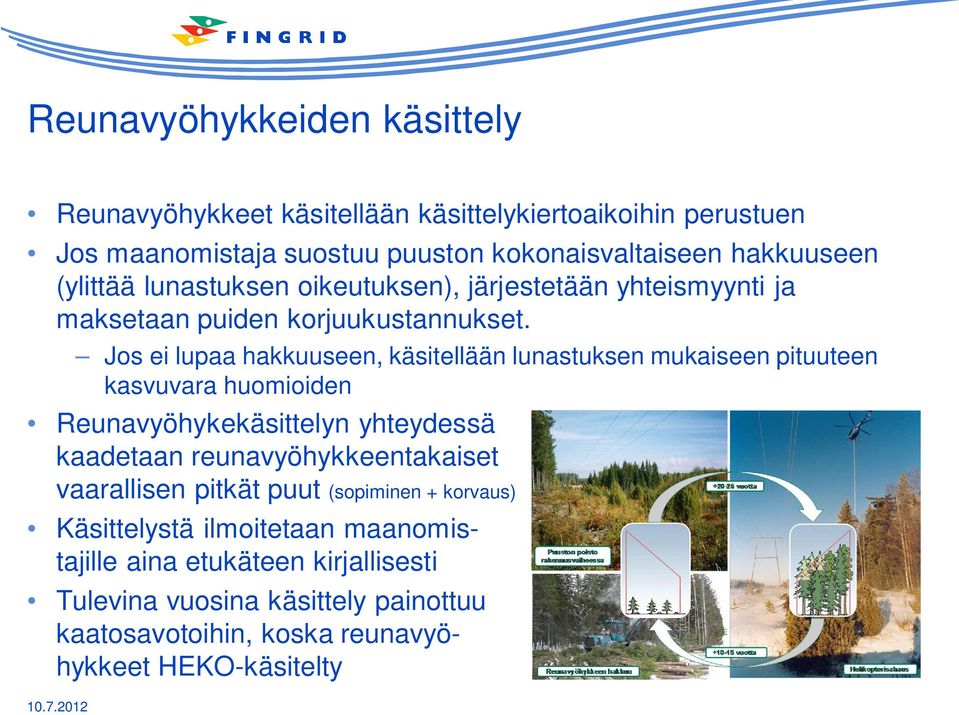

18 Reunavyöhykkeiden käsittely Reunavyöhykkeet käsitellään käsittelykiertoaikoihin perustuen Jos maanomistaja suostuu puuston kokonaisvaltaiseen hakkuuseen (ylittää lunastuksen oikeutuksen), järjestetään yhteismyynti ja maksetaan puiden korjuukustannukset. Jos ei lupaa hakkuuseen, käsitellään lunastuksen mukaiseen pituuteen kasvuvara huomioiden Reunavyöhykekäsittelyn yhteydessä kaadetaan reunavyöhykkeentakaiset vaarallisen pitkät puut (sopiminen + korvaus) Käsittelystä ilmoitetaan maanomistajille aina etukäteen kirjallisesti Tulevina vuosina käsittely painottuu kaatosavotoihin, koska reunavyöhykkeet HEKO-käsitelty

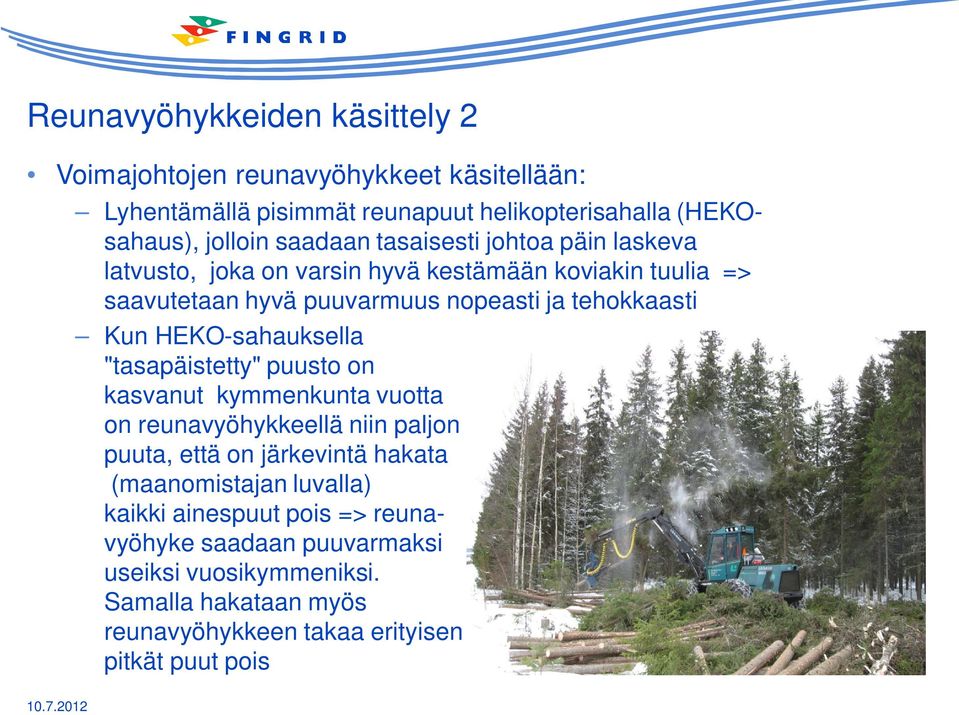

19 Reunavyöhykkeiden käsittely 2 Voimajohtojen reunavyöhykkeet käsitellään: Lyhentämällä pisimmät reunapuut helikopterisahalla (HEKOsahaus), jolloin saadaan tasaisesti johtoa päin laskeva latvusto, joka on varsin hyvä kestämään koviakin tuulia => saavutetaan hyvä puuvarmuus nopeasti ja tehokkaasti Kun HEKO-sahauksella "tasapäistetty" puusto on kasvanut kymmenkunta vuotta on reunavyöhykkeellä niin paljon puustoa, että useimmiten puuta, että on järkevintä hakata (maanomistajan luvalla) kaikki ainespuut pois => reunavyöhyke saadaan puuvarmaksi useiksi vuosikymmeniksi. Samalla hakataan myös reunavyöhykkeen takaa erityisen pitkät puut pois

20 Steel guyed towers total costs the same as wooden towers' longer legs - longer spans- less towers longer expected life time less maintenance (no rot inspections) smaller enviromental risks (no creosite) 02/2012 Kari Kuusela

21 Peltopylväs: turvallisempi ja maisemaystävällinen 02/2012 Kari Kuusela

22 Fingrid välittää. Varmasti.
