1 Sähköjohtojen kunnossapito ja tuhopuiden raivaus Pekka Miettinen

2 Ehtaa energiaa Savon Voima Oyj on energiapalveluja tuottava ja markkinoiva kotimainen energiayhtiö. Yli 210 miljoonan euron liikevaihdolla kuulumme Suomessa kymmenen suurimman energiayhtiön ja viiden suurimman sähkönmyyjän joukkoon. Myymme energiapalveluja kaikkialle Pohjoismaihin

3 Konsernirakenne ja tärkeimmät osakkuudet SAVON ENERGIAHOLDING OY 23 omistajakuntaa 100 % SAVON VOIMA OYJ Taloushallinto, Asiakaspalvelu, Sopimusten hallinta, Laskutus ja saatavien hallinta, Henkilöstöpalvelut, Markkinointi ja viestintä, Mittaustietopalvelut, Tietohallinto, Kehitystoiminta SÄHKÖVERKKO Savon Voima Verkko Oy SÄHKÖN MYYNTI JA SALKUNHALLINTA Savon Voima Salkunhallinta Oy ENERGIANTUOTANTO JA KAUKOLÄMPÖ VOIMATEL OY (17,4 %) KYMPPIVOIMA OY (19,6 %) KYMPPIVOIMA HANKINTA OY (25 %) LAPINLAHDEN EKOLÄMPÖ OY (50 %) VARKAUDEN ALUELÄMPÖ OY (20,1 %)

4 Omistajat Savon Voima Oyj on 23 kunnan omistaman Savon Energiaholding Oy:n täysin omistama tytäryhtiö

5 Savon Voima Verkko Oy Verkkoalueen laajuus n km 2 Asiakkaita Liikevaihto 60 M Henkilöstö 41 Sähkön siirto GWh Sähköverkosto km Kj-verkko km Pj-verkko km Sj-verkko 500 km Sähköasemia 39 kpl Muuntamoita n kpl

6 Sähköverkon investoinnit (miljoonaa euroa) Etämittaukset 5 Sähköverkko enn budj

7 Sähköhäiriöiden aiheuttajat

8 Siirtoverkko

9 Siirtoverkko

10 Keskijänniteverkko

11 Pienjänniteverkko

12 Sähköverkoston kunnossapito Perustuu kunnossapito ohjelmaan Johdot tarkastetaan 3 6 vuoden välien ja tehdään tarvittavat korjaustoimenpiteet havaintojen perusteella Johtoalueet raivataan 6 vuoden välein Lisäksi reunapuita oksitaan maasta noin 700 km / vuosi ja helikopterista noin 100 km/vuosi

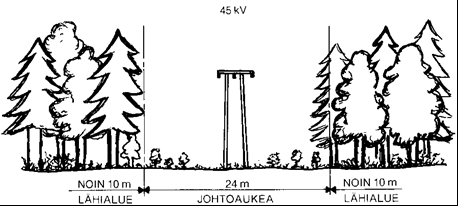

13 Johtoalueen leveydet erilaisilla johdoilla 1/2

14 Johtoalueen leveydet erilaisilla johdoilla 2/2

15 Johtoalueen vierimetsien käsittelyhanke 1/2 Johtoalueiden reunametsien puusto aiheuttaa hoitamattomana jälleenkytkentöjä sekä taipuu lumikuormien vaikutuksesta johtoalueelle aiheuttaen keskijänniteverkon vikoja. Hankkeen tarkoituksena on selvittää johtoalueiden reunametsien käsittelyn vaikutus johdon vikaherkkyyteen sekä käsittelystä aiheutuvat kustannukset Projektissa on koekohteena noin 46 km johto-osuus, jonka reuna-alueet käsitellään suunnitelman mukaisesti. kerätään toimenpiteistä aiheutuneet kustannukset sekä paikallisten metsänomistajien asennoituminen hankkeeseen Toimenpiteiden vaikutusten selvittäminen vaatii lisäksi jatkoseurantaa Projektin käytännön toteutuksesta vastaa Metsänhoitoyhdistys Keski Suomi, jonka kanssa SVV on tehnyt hanketta koskevan sopimuksen. Sopimuksessa on määritelty hankkeen toteutustapa sekä toimenpiteiden veloitusperusteet. Projekti valmistuu keväällä 2013

16 Johtoalueen vierimetsien käsittelyhanke 2/2 MHY vastaa töiden käytännön toteutuksesta, mikä sisältää seuraavat toimenpiteet: Metsäomistajatietojen kerääminen ja tarkistus Tiedotus metsänomistajille: tiedotuskirje + yhteydenotto puhelimitse Valtakirjojen kerääminen metsänomistajilta Korjuun ja raivausten suunnittelu sekä inventointi (tilarajojen merkintä) Raivausten ja vierimetsän hoidon toteutus ja työnjohto Puiden laskutus SVV:ltä sovituin yksikköhinnoin ellei metsänomistaja halua luovuttaa puita itse tai jollekin määräämälleen yhtiölle Puumaksut metsänomistajalle (SVV puiden ostajana metsänomistajalle päin) Puiden markkinointi Puiden luovutus puutavarayhtiölle, sahoille ja/tai energiapuun ostajalle Tilitys MHY:n korjuupalvelulta suoraan SVV:lle Puukauppaan liittyvät ilmoitukset sekä verotuksellisten asioiden selvittäminen

17 Varoetäisyydet

18 Varotoimenpiteet sähköjohtojen läheisyydessä Mukana oltava sähköalan ammattilainen, joka antaa työluvan Johtoon ei saa koskea ennen kuin sen jännitteettömyys on koestettu ja se on maadoitettu Maassa olevaan johtoon suhtauduttava kuin se olisi jännitteinen Verkoston suojauksen toiminnan tai vika-alueen rajaamiseen liittyvien kokeilukytkentöjen seurauksena johtoon voi palata jännite

19 Varotoimenpiteet sähköjohtojen läheisyydessä Jakelumuuntajien vaurioissa huomioitava eristeöljyn aiheuttama palo- ja ympäristövahingon vaara Puita poistettaessa varottava jännityksessä olevien johtimien sinkoamista ja vaurioituneiden verkoston osien kaatumista tai putoamista

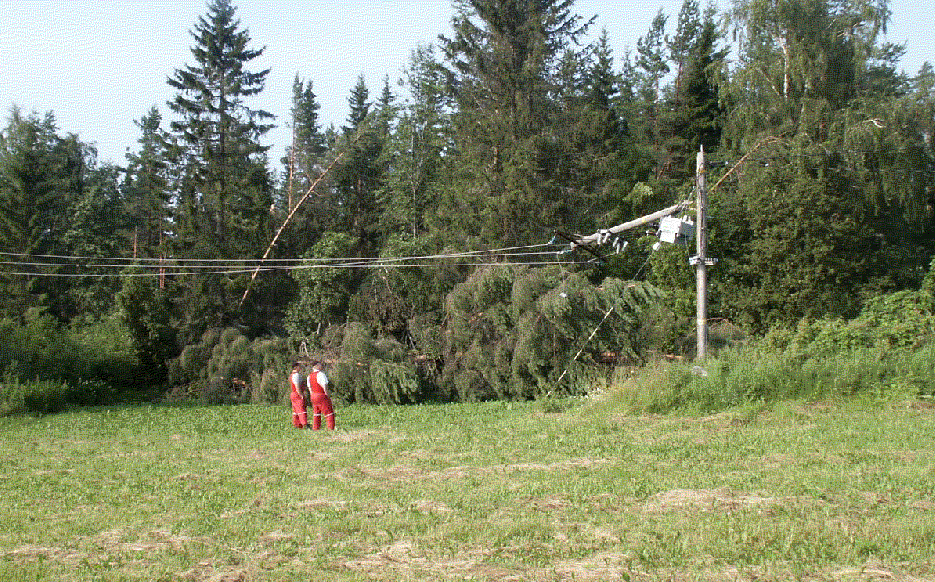

20 Pylväsmuuntamovaurio

21 Johtimet jännityksessä

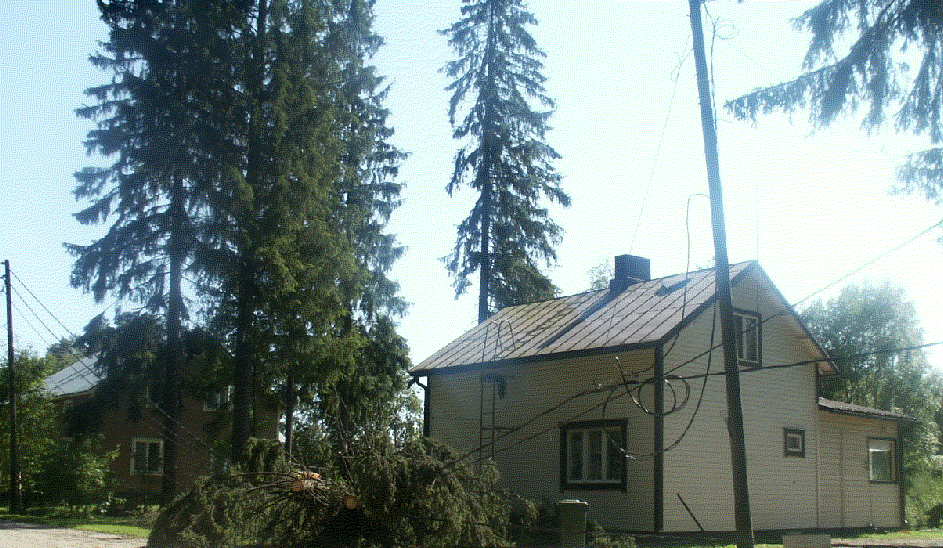

22 Pj-verkon vaurio

23 Vaarallinen pylväsrakenne

24 Virran ja valokaaren vaikutukset ihmiseen Kehon läpi kulkeva sähkövirta häiritsee ihmisen hermojärjestelmää kova kipu lihasten kouristukset sydämen kammiovärinä jopa sydämen pysähdys Vaikutuksen voimakkuuden määräävät virran voimakkuus, kestoaika ja taajuus Savon Voima

25 Virran ja valokaaren vaikutukset ihmiseen

26 Uhrien pelastaminen Älä koskaan yritä irrottaa uhria paljain käsin ennen kuin virta on katkaistu luotettavasti!! Pienjännitteeseen tarttuneen uhrin voi irrottaa käyttämällä kuivaa puuta, narua tai vaatekappaletta Jos et ole varma onko kyseessä pienjännite, ota yhteys paikalliseen sähköyhtiöön ja seuraa sieltä annettuja ohjeita Savon Voima

27 Uhrien pelastaminen Tilanne voi vaatia sähköalan ammattilaisen paikalle (jännitteettömyyden koestus, maadoitukset) Estä lisäonnettomuudet ja varoita ympäristöä Aloita elvytys heti kun se on mahdollista Muista varoetäisyydet Varo mahdollisia savukaasuja Savon Voima

28 Elvytys tarkasta toimiiko sydän ellei toimi aloita painantaelvytys toimita uhri mahdollisimman nopeasti sairaala-hoitoon jos uhri on tajuissaan, hänen tilaansa on seurattava ja hänet on toimitettava lääkärintarkastukseen Savon Voima

29 Yhteystiedot Savon Voima vikapalvelu Hätäkeskus tietää suorat numerot käyttökeskukseen! Savon Voima
