1 Tervetuloa uuteen autoosi Tähän käyttöohjekirjaan on koottu tietoja, joiden avulla: tutustut autosi toimintoihin ja voit näin hyödyntää kaikkia autosi toimintoja ja teknisiä uudistuksia parhaissa mahdollisissa käyttöolosuhteissa. auto pysyy hyvässä toimintakunnossa, jos noudatat yksinkertaisia huolto-ohjeita tarkasti ja säännöllisesti. osaat itse tehdä nopeasti sellaiset huollot ja pienet korjaukset, joihin ei välttämättä tarvita asiantuntijaa. Käyttöohjekirjaan tutustuminen vie jonkin verran aikaa, mutta voitat käyttämäsi ajan moninkertaisesti takaisin, koska tunnet autosi sen jälkeen paremmin ja osaat hyödyntää toimintoja ja teknisiä uudistuksia. Jos haluat yksityiskohtaisempia tietoja, myynti- ja huoltoverkoston asiantuntijat neuvovat sinua mielellään kaikissa autoon liittyvissä kysymyksissä. Tutustu erityisen huolellisesti alla olevalla symbolilla merkittyihin käyttöohjekirjan kohtiin: Merkillä osoitetaan turvaohjeet sekä ne käyttöohjekirjan kohdat, joihin liittyy auton vaurioitumisen tai vaaratilanteen mahdollisuus. Ohjekirjassa esiteltyjen mallien kuvaus perustuu tekstin julkaisuhetkellä saatavissa oleviin teknisiin tietoihin. Käyttöohjekirjassa on esitelty kaikki varusteet (vakio- ja lisävarusteet), joita malleihin on saatavana. Oman autosi varusteiden määrä riippuu varustetasosta, lisävarusteista ja myyntimaasta. Käyttöohjekirjassa voidaan esitellä myös sellaisia varusteita, jotka tulevat autoihin myöhemmin mallivuoden kuluessa. Koko käyttöohjeessa merkkihuollolla tarkoitetaan DACIA-merkkihuoltoa. Hyvää matkaa uudella autollasi! Käännetty ranskasta. Osittainenkin jäljentäminen tai kääntäminen on kielletty ilman valmistajan kirjallista lupaa. 0.1

2 0.2

3 S I S Ä L L Y S L U E T T E L O Luku Autoon tutustuminen... Ajaminen... Ajomukavuus ja varusteet... Huolto... Itse tehtävät korjaustyöt... Tekniset tiedot... Aakkosellinen hakemisto

4 0.4

5 Luku 1: Autoon tutustuminen Avaimet, radiotaajuuskaukosäädin: yleistä Ovien lukitseminen ja lukituksen avaaminen Ovien ja luukkujen automaattinen lukitus ajon aikana Ovien avaaminen ja sulkeminen Pääntuet Etuistuimet Turvavyöt Etuistuinten turvavöitä täydentävät turvalaitteet Sivuturvatyynyt Täydentävät turvalaitteet Lasten turvallisuus: yleistä turvaistuimen kiinnitys turvaistuimen asennus etumatkustajan turvatyynyn toiminnanesto, sallinta Taustapeilit Hallintalaitteet, vasemmanpuoleinen ohjaus Varoitus- ja merkkivalot Näyttölaitteet ja osoittimet Ajotietokone Ohjauspyörä, Kellonaika Ulkopuoliset valot ja merkkivalot Ajovalojen korkeuden säätö Ääni- ja valomerkit Lasinpyyhin, Lasinpesulaite, Huurteen- ja jäänpoisto Polttoainesäiliö (polttoaineen täyttö)

6 RADIOTAAJUUSAVAIMET/-KAUKOSÄÄDIN: yleistietoja (1/2) A B Avain A 1 Koodiavain (ovien ja polttoainesäiliön korkin lukitus). Radiotaajuuskaukosäädin B 2 Kaikkien ovien ja luukkujen lukitseminen. 3 Kaikkien ovien ja luukkujen lukituksen avaus. 4 Koodisuojattu virta-avain, kuljettajan oven ja polttoainesäiliön korkin lukitus ja avaus. Kuljettajan vastuu Älä koskaan jätä auton avainta virtalukkoon edes vähäksi aikaa, jos lapsi (tai lemmikkieläin) jää autoon ilman valvontaa. Lapsi voi vaarantaa oman tai muiden ihmisten turvallisuuden, jos hän käynnistää moottorin tai käyttää sähkötoimisia laitteita, kuten sähkötoimisia lasinnostimia, tai lukitsee ovet. Tästä voi aiheutua vakavia vammoja. Avainta ei saa käyttää muihin, kuin käyttöohjeessa mainittuihin tarkoituksiin (älä avaa pulloa tms.). Suositus Älä vie kaukosäädintä lämmön-, kylmäntai kosteudenlähteen läheisyyteen. 1.2

7 RADIOTAAJUUSAVAIMET/-KAUKOSÄÄDIN: yleistietoja (2/2) Kaukosäätimen toimintasäde Toimintasäde riippuu auton ympäristöstä: varo, ettet avaa tai lukitse ovia vahingossa, jos painat kaukosäätimen painikkeita huomaamattasi. Häiriöt Tietyt esineet (esim. metalliesineet, matkapuhelimet, voimakas sähkömagneettinen säteilylähde) avaimen lähellä voivat aiheuttaa häiriöitä lukitusjärjestelmän toimintaan. Avainkortin vaihtaminen ja lisäkortin hankkiminen Jos avaimet tai kaukosäädin katoavat tai jos haluat uudet avaimet tai kaukosäätimen, ota yhteys merkkihuoltoon. Jos joudut hankkimaan uuden avaimen tai kaukosäätimen, vie auto ja kaikki avaimet tai kaukosäätimet merkkihuoltoon niiden uudelleenohjelmoimiseksi. Avaimia tai kaukosäätimiä voi olla käytössä neljä kappaletta samanaikaisesti. Avaimen tai kaukosäätimen toimintahäiriö Varmista, että paristo on kunnossa, oikeanmallinen ja laitettu oikein sisään. Pariston käyttöikä on noin kaksi vuotta. Katso ohjeet paristojen vaihtamiseksi luvun 5 kohdasta Radiotaajuuskaukosäädin: paristo. 1.3

8 RADIOTAAJUUSAVAIMET JA - KAUKOSÄÄTIMET: käyttö 1 2 Ovien lukitus Paina lukituspainiketta 1. Lukituksen merkiksi varoitusvilkut ja sivusuuntavalot välähtävät kaksi kertaa. Jos jokin auton ovista tai tavaratilan luukku on suljettu puutteellisesti tai jäänyt auki, ovet lukkiutuvat hetkeksi ja avautuvat taas, eivätkä hätävilkut tai sivusuuntavalot välähdä. Ovien lukituksen avaus Paina lukituksen avauspainiketta 2. Lukituksen avautumisen merkiksi hätävilkut ja sivusuuntavalot välähtävät yhden kerran. Huomautus: Ovet lukkiutuvat uudelleen automaattisesti, jos yhtäkään auton ovista ei avata (noin) 2 minuutin kuluessa lukituksen avaamisesta kaukosäätimellä. Kuljettajan vastuu Älä koskaan jätä auton avainta virtalukkoon edes vähäksi aikaa, jos lapsi (tai lemmikkieläin) jää autoon ilman valvontaa. Lapsi voi vaarantaa oman tai muiden ihmisten turvallisuuden, jos hän käynnistää moottorin tai käyttää sähkötoimisia laitteita, kuten sähkötoimisia lasinnostimia, tai lukitsee ovet. Tästä voi aiheutua vakavia vammoja. Avainta ei saa käyttää muihin, kuin käyttöohjeessa mainittuihin tarkoituksiin (älä avaa pulloa tms.). 1.4

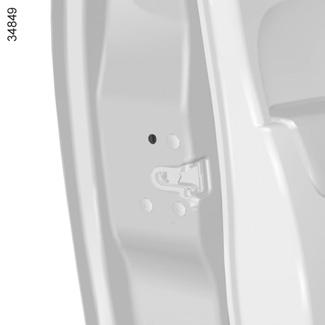

9 OVIEN JA LUUKKUJEN LUKITSEMINEN JA AVAAMINEN (1/2) Lukitseminen käsin Ulkopuolelta Avaa ovet lukituksesta viemällä avain yhden oven lukkoon 1. Älä koskaan jätä avainta tai kaukosäädintä autoon poistuessasi autosta. Sisäpuolelta (automallikohtainen toiminto) Lukitse painamalla painike 2 pohjaan, avaa lukitus nostamalla painiketta 2. Kuljettajan vastuu Jos haluat pitää ovet lukittuina ajon aikana, muista että ovien lukitus vaikeuttaa auttajien pääsyä auton sisätilaan onnettomuustilanteessa. Ovien lukitus käsin (automallikohtainen toiminto) Jos avain tai kaukosäädin ei toimi, ovet voidaan lukita manuaalisesti. Kun ovi on auki, käännä ruuvia 3 (käytä apuna avaimen kärkeä) ja sulje ovi. Ovi on tämän jälkeen lukittu ulkopuolelta. Tällöin ovet voidaan avata ainoastaan sisäpuolelta tai vasemmasta etuovesta avaimella. 1.5

10 OVIEN JA LUUKKUJEN LUKITSEMINEN JA AVAAMINEN (2/2) 4 Ovien ja luukkujen lukitus ilman radiotaajuuskaukosäädintä Jos esimerkiksi radiotaajuuskaukosäädin ei toimi väliaikaisesti esimerkiksi paristojen loputtua. Kun moottori on pysähdyksissä ja ovi tai takaluukku on auki,paina painokytkintä 4 yli viiden sekunnin ajan. Kun ovi suljetaan, kaikki ovet ja luukut lukkiutuvat. Auto voidaan lukita ulkopuolelta ainoastaan avaimella tai radiotaajuudella toimivalla kaukosäätimellä. Ovien ja luukkujen lukitustilan merkkivalo Kun virta on kytketty, painokytkimen 4 merkkivalo ilmaisee ovien ja luukkujen lukituksen tilan: Kun merkkivalo palaa, ovet ja luukut ovat lukossa. Kun merkkivalo ei pala, ovien ja luukkujen lukitus on avattu. Kun ovet lukitaan, merkkivalo palaa ja sammuu sitten. Sähkökytkin Sillä voidaan lukita tai avata lukituksesta kaikki ovet ja takaluukku samanaikaisesti. Lukitse ovet tai avaa ne lukituksesta painamalla katkaisinta 4. Jos ovi on auki, etuovia ei voi lukita. Älä koskaan jätä avainta tai kaukosäädintä autoon poistuessasi autosta. 1.6

11 OVIEN JA LUUKKUJEN AUTOMAATTINEN KESKUSLUKITUS AJON AIKANA 1 Kuljettajan kannattaa harkita, missä olosuhteissa hän haluaa ottaa toiminnon käyttöön. Toimintaperiaate Liikkeelle lähdettäessä järjestelmä lukitsee ovet automaattisesti, kun ajonopeus ylittää noin 7 km/h. Toimintahäiriöt Jos havaitset lukitustoiminnon toimintahäiriön (automaattinen keskuslukitus ei toimi), tarkista ensin, että kaikki ovet ja luukut ovat kunnolla kiinni. Jos ne ovat kunnolla kiinni ja ongelma pysyy, ota yhteys merkkihuoltoon. Tarkista, ettei keskuslukitustoimintoa ole poistettu käytöstä tietämättäsi. Jos lukitus on kytkeytynyt pois päältä, katso aktivointiohjeet. Toiminnon käyttöönotto Moottorin käydessä paina painokytkintä 1 noin 5 sekuntia, kunnes kuulet äänimerkin. Katkaisimen merkkivalo syttyy, kun kaikki ovet ja luukut on lukittu. Toiminnon poiskytkentä Moottorin käydessä paina painokytkintä 1 noin 5 sekuntia, kunnes kuulet äänimerkin. Jos haluat pitää ovet lukittuina ajon aikana, muista, että ovien lukitus vaikeuttaa auttajien pääsyä auton sisätilaan onnettomuustilanteessa. 1.7

12 OVIEN AVAAMINEN JA SULKEMINEN (1/2) Ajovalomuistin varoitusääni Kun kuljettajan ovi avataan, kuuluu varoitusääni, jos ajovaloja ei ole sammutettu, vaikka moottorin virta on katkaistu. 1 2 Ovi tai luukku unohtunut auki varoitus Mallista riippuen tämä hälytin on varusteena kuljettajan ovessa tai kaikissa ovissa. Avaaminen käsin ulkopuolelta Ovien lukitus avattuna (katso kappaleen 1 kohta Ovien lukitseminen ja lukituksesta avaaminen ) vie kätesi kahvan 1 alapuolelle ja vedä itseäsi kohti. Tavaratilan luukun avaaminen käsin sisäpuolelta Oven lukitus avattuna vedä kahvasta 2. Auto pysäytettynä, merkkivalo 2 syttyy, jos jokin ovi tai luukku on auki tai huonosti suljettu. Kun ajonopeus on noin 20 km/h, merkkivalo 2 syttyy ja äänimerkki kuuluu. Erityispiirre Automallista riippuen lisälaitteiden (radio jne.) toiminta lakkaa joko moottorin sammutuksen, ovien lukituksen tai kuljettajan oven avauksen yhteydessä. Turvallisuussyistä ovien avausja sulkemistoiminnot toimivat ainoastaan auton ollessa pysähdyksissä. 1.8

13 OVIEN AVAAMINEN JA SULKEMINEN (2/2) 3 Lasten turvallisuus Takaovet voidaan lukita niin, ettei niitä voi avata sisäpuolelta. Siirrä kummankin takaoven vipua 3 ja tarkista sisältä, että ovet ovat lukittuina. Kuljettajan vastuu pysäköitäessä ajoneuvo tai auton ollessa pysähtyneenä Älä koskaan jätä auton avainta virtalukkoon edes vähäksi aikaa, jos lapsi tai muu henkilö, joka ei täysin kykene huolehtimaan itsestään, tai lemmikkieläin, jää autoon ilman valvontaa. Lapsi voi vaarantaa oman tai muiden ihmisten turvallisuuden, jos hän käynnistää moottorin tai käyttää sähkötoimisia laitteita, kuten sähkötoimisia lasinnostimia, tai lukitsee ovet. Pidä lisäksi mielessä, että kuumalla ja/ tai aurinkoisella säällä, matkustamon sisälämpötila nousee erittäin nopeasti. HENGENVAARA TAI VAKAVAN HENKILÖVAHINGON VAARA. 1.9

14 ETUISTUIMIEN PÄÄNTUET Pääntuen irrotus Paina kielekettä 1 ja nosta pääntukea, kunnes se vapautuu (kallista selkänojaa taaksepäin tarpeen vaatiessa). 1 Pääntuen asettaminen takaisin paikalleen Työnnä varret kiinnitystuppiin lukituspykälät eteenpäin ja laske pääntuki halutulle korkeudelle. Pääntuen nostaminen Nosta pääntukea ylöspäin halutulle korkeudelle. Pääntuen laskeminen Paina painiketta 1 ja laske pääntuki halutulle korkeudelle. Pääntuki on turvalaite. Sinun tulee valvoa, että tuet ovat paikoillaan ja oikein asennetut. Pääntuen yläreunan tulee olla päälaen korkeudella. 1.10

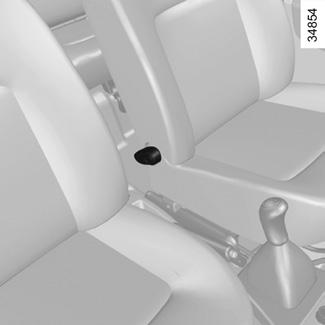

15 ETUISTUIMET Siirtäminen eteen- tai taaksepäin Avaa lukitus nostamalla tankoa 1. Kun istuin on halutussa asennossa, vapauta tanko 1 ja varmista, että istuin on lukkiutunut kunnolla. Kuljettajan istuimen istuinosan nostaminen tai laskeminen Automallista riippuen nosta kahvaa 2, säädä istuin haluamallesi korkeudelle ja vapauta vipu. 3 Selkänojan kallistaminen Liikuta säätövipua 4 ja kallista selkänoja haluttuun asentoon. Istuinlämmitys Automallista riippuen, kun virta on kytketty, paina painokytkintä 3. Termostaattijärjestelmä määrittelee, tarvitaanko lämmitystä vai ei. Toiminto lopetetaan painamalla uudelleen painokytkintä 3. Tee säädöt turvallisuussyistä auton ollessa pysähtyneenä. Etuistuinten selkänojaa ei pidä kallistaa matkan aikana liian taakse, koska turvavyöt eivät toimi tällöin tehokkaasti. Huolehdi, että istuinten selkänojat lukkiutuvat kunnolla. Kuljettajan istuimen jalkatilassa ei saa olla mitään esineitä. Voimakkaassa jarrutuksessa irralliset esineet voivat joutua polkimien alle ja estää niiden käytön. 1.11

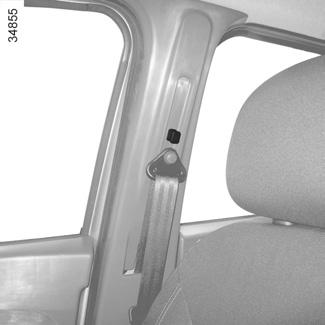

16 TURVAVYÖT (1/5) Oman turvallisuutesi vuoksi pidä turvavyö kiinnitettynä aina auton ollessa liikkeellä. Turvavöiden käytössä on huomioitava sen maan tieliikennelaki, jossa ajat. Jotta takaturvavyöt toimivat tehokkaasti, varmista, että takaistuinrivi on lukittu oikein. Katso kappaleista Toisen takaistuinrivin istuimet: muunneltavuus ja Kolmannen takaistuinrivin istuimet: muunneltavuus luvusta 3. Väärin säädetyt tai kiertyneet turvavyöt voivat onnettomuuden sattuessa aiheuttaa vammoja. Yhtä turvavyötä saa käyttää vain yksi henkilö, lapsi tai aikuinen. Myös raskaana olevien naisten on käytettävä turvavyötä. Tällöin on varmistettava, ettei alempi nauha paina liikaa vatsan alaosaa. Vyötä ei kuitenkaan pidä vetää liian löysälle. Ennen käynnistämistä säädetään ensin ajoasento ja kaikkien matkustajien pitää säätää turvavyönsä parhaan mahdollisen suojan saamiseksi. Ajoasennon säätö (automallikohtainen toiminto) Istu kuljettajan istuimelle selkä mahdollisimman tiiviisti selkänojaa vasten (riisu paksut ulkovaatteet mahdollisuuksien mukaan ennen ajoasennon säätöä). Näin varmistetaan, että istuin on säädetty selälle sopivaksi. Säädä istuimen etäisyys sopivaksi ohjauspyörään ja polkimiin nähden. Istuin täytyy siirtää mahdollisimman taakse siten, että voit painaa kytkinpolkimen täysin ala-asentoon. Selkänoja on säädettävä siten, että kädet ulottuvat hieman koukistettuina ohjauspyörään. Säädä pääntuki sopivaan asentoon. Pääntuki suojaa päätä tehokkaimmin silloin, kun pää on mahdollisimman lähellä tukea. Säädä istuimen korkeus oikein. Tällöin sinulla on paras mahdollinen näkyvyys. säädä ohjauspyörän asento. 1 2 Turvavöiden säätö Nojaa selkänojaa vasten. Turvavyön ylemmän nauhan 1 tulee olla mahdollisimman lähellä kaulaa, kuitenkaan koskettamatta sitä. Alempi nauha 2 on vietävä litteänä reisiä pitkin ja alavatsaa vasten. Turvavyön on oltava mahdollisimman lähellä vartaloa. Vältä esim. liian paksuja vaatteita äläkä laita mitään esineitä tms. turvavyön väliin. 1.12

17 TURVAVYÖT (2/5) 5 1 Lukitseminen 3 4 Vedä vyötä kelalta hitaasti ja tasaisesti ja varmista, että salpa 3 on lukkiutunut lukkopesään 5 (tarkista lukitus vetämällä salpaa 3). Jos turvavyö jää kiinni eikä rullaudu auki kelalta, anna sen kelautua takaisin ja vedä vyö uudelleen kelalta. Jos turvavyö on täysin jumissa, vedä vyötä hitaasti mutta lujasti, kunnes sitä on tullut kelalta noin 3 cm. Anna vyön kelautua pitämättä siitä kiinni ja vedä sitä sitten kelalta uudelleen. Jos menettely ei auta, ota yhteys merkkihuoltoon. 5 Avaaminen Paina painiketta 4 lukkopesässä 5, jolloin kelan mekanismi vetää vyön. Ohjaa kelau- tumista pitämällä kiinni salvasta. Etuturvavyön kiinnittämättä jäämisen varoitusvalo Automallista riippuen, se syttyy moottorin käynnistyessä, jos kuljettajan tai matkustajan turvavyö ei ole kiinni. Autolla ajettaessa se syttyy ja äänimerkki kuuluu noin kahden minuutin ajan niin kauan kuin turvavyötä ei ole kiinnitetty. Huomautus: matkustajan paikalle ei suositella laitettavaksi esineitä. Se voi laukaista etuturvavyön kiinnittämättä jäämisen varoitusvalon. 6 Etuistuimen turvavyön korkeussäätö Siirrä nuppia 6 siten, että rintakehän yli menevä vyö 1 on säädetty edellä selostetulla tavalla. Kun turvavyö on säädetty sopivalle korkeudelle, tarkista, että säätönuppi on lukkiutunut kunnolla paikalleen. 1.13

18 TURVAVYÖT (3/5) Ensimmäisen takaistuinrivin istuimet Sivuttaiset takaturvavyöt Kelaa vyö 7 hitaasti auki ja napsauta salpa 8 punaiseen lukkopesään Keskimmäinen turvatyö Vedä vyötä hitaasti kelalta 15 kiinnityskohdastaan 10. Vie molemmat salvat ja vyö 15 turvavyön ohjaimeen 11. Työnnä ehdottomasti pienin kiinteä salpa lukkopesään, jossa on musta lukituspainike 12. Työnnä suurin ja liukuva salpa 14 lukkopesään, jossa on punainen lukituspainike 13. Takaistuinten muunneltavuus. Katso kappaleista Toisen takaistuinrivin istuimet: muunneltavuus ja Kolmannen takaistuinrivin istuimet: muunneltavuus luvusta 3. Tarkista takaistuimen siirtämisen jälkeen, että takaturvavyöt ovat oikeilla paikoilla ja toimivat hyvin. 1.14

19 TURVAVYÖT (4/5) Takaistuinten muunneltavuus. Katso kappaleista Toisen takaistuinrivin istuimet: muunneltavuus ja Kolmannen takaistuinrivin istuimet: muunneltavuus luvusta 3. A 18 Takaistuimet kolmannella istuinrivillä Irrota turvavyö 16 koukusta A. Vedä turvavyö 16 hitaasti kelalta. Työnnä liukuva salpa 17 lukkopesään, jossa on punainen lukituspainike 18. Kun kolmannen takarivin istuimia käsitellään, turvavyön hihnan 16 täytyy olla kiinnitettynä kiinnikkeeseen A hihnan tai matkatavaroiden peitteen (jos autossa on sellainen) vahingoittumisen estämiseksi. Tarkista takaistuimen siirtämisen jälkeen, että takaturvavyöt ovat oikeilla paikoilla ja toimivat hyvin. 1.15

20 TURVAVYÖT (5/5) Seuraavat tiedot koskevat auton etu- ja takaistuimien turvavöitä. Alkuperäisen turvajärjestelmän osiin ei saa tehdä mitään muutoksia: tämä koskee turvavöitä, istuimia ja niiden kiinnitysosia. Kysy neuvoa jälleenmyyjältä kaikissa erikoistapauksissa (esimerkiksi lasten turvaistuimen asennus). Älä käytä kiinnittimiä (esim. pyykkipoikaa) turvavyön löysäämiseksi, sillä liian löysälle säädetty turvavyö voi onnettomuuden sattuessa aiheuttaa vammoja. Älä pujota turvavyön ylempää nauhaa kainalon alitse tai selän taakse. Turvavyötä saa käyttää ainoastaan yksi henkilö. Sylissä olevaa vauvaa tai pikkulasta ei saa koskaan kiinnittää aikuisen kanssa samalla turvavyöllä. Turvavyö ei saa olla kierteellä. Tarkastuta turvavyöt ja tarvittaessa vaihdata ne uusiin aina onnettomuuden jälkeen. Myös kuluneet turvavyöt on vaihdettava uusiin. Kun takaistuin asennetaan takaisin paikalleen, tarkista, että turvavyöt asetetaan oikein ja että ne ovat jälleen toimintakunnossa. Varmista, että kytket turvavyön salvan aina oikeaan lukkopesään. Älä laita mitään turvavyön lukkoon tai sen välittömään läheisyyteen, jotta turvavyö toimii kunnolla. Varmista, että lukkopesä on oikeassa kohdassa (se ei saa olla piilossa, jumissa, eikä ihmisten tai esineiden välissä). 1.16

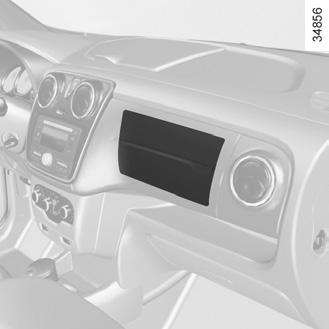

21 ETUISTUIMEN TURVAVÖITÄ TÄYDENTÄVÄT TURVALAITTEET (1/4) Automallikohtaisesti etuturvavöitä täydentävät laitteet ovat: turvavyön esikiristimet, ylävyön voimanrajoittimet, kuljettajan ja matkustajan etuturvatyynyt. Turvajärjestelmät on suunniteltu toimimaan nokkakolareissa joko itsenäisesti tai yhdessä. Törmäyksen voimakkuuden mukaan turvajärjestelmä voi laukaista: turvavyön lukitustoiminnon turvavyön esikiristimen, joka laukeaa poistamaan turvavyön välyksen, kaikkein voimakkaimmissa törmäyksissä turvatyyny laukeaa ja voimanrajoittimet säätävät turvavyötä edellä mainittujen turvalaitteiden lisäksi. 1 Esikiristimet Esikiristimet vetävät turvavyön kiinni vartaloon ja pitävät matkustajan tiiviisti istuinta vasten, jolloin vyö suojaa matkustajaa mahdollisimman tehokkaasti. Kun sytytysvirta on kytkettynä järjestelmä voi voimakkaassa etutörmäyksessä laukaista turvavyön esikiristimen, joka kiristää välittömästi turvavyönkelan 1 törmäysvoiman mukaan. Tarkastuta turvajärjestelmät kokonaisuudessaan aina onnettomuuden jälkeen. Toimenpiteiden tekeminen järjestelmälle tai sen osille (esikiristimet, turvatyynyt, järjestelmän ohjausyksiköt ja johdot) sekä järjestelmän tai sen osien siirtäminen toiseen autoon (vaikka kysymys olisi täsmälleen samasta mallista) on ehdottomasti kielletty. Ainoastaan merkkihuolto saa tehdä muutos- ja korjaustöitä etuturvavyötä täydentäviin turvalaitteisiin. Vain koulutettu henkilökunta saa suorittaa sytytinpanoksen sähköisen laukaisujärjestelmän tarkastuksen, joka pitää tehdä tätä tarkoitusta varten suunnitelluilla työkaluilla. Jos auto romutetaan, esikiristin- ja turvatyynyjärjestelmän kaasunkehitin täytyy poistaa. Ota yhteys merkkihuoltoon. 1.17

22 ETUISTUIMEN TURVAVÖITÄ TÄYDENTÄVÄT TURVALAITTEET (2/4) Voimanrajoitin Kun törmäysvoimat saavuttavat tietyn voimakkuuden, voimanrajoitinmekanismi laukeaa. Sen tehtävänä on rajoittaa turvavyöstä kehoon kohdistuvia voimia ja vähentää turvavyön käyttäjälle aiheutuvia vammoja. 1 Turvatyynyjärjestelmään kuuluvat: turvatyyny ja kaasunkehitin, jotka on asennettu ohjauspyörään (kuljettaja) ja automallikohtaisesti kojelautaan (matkustaja), elektroniikkayksikkö, joka valvoo koko järjestelmää ja ohjaa kaasunkehittimen elektronisen sytyttimen toimintaa yhteinen merkkivalo å, tunnistimet eri puolilla. Kuljettajan ja etumatkustajan turvatyynyt Ne ovat kuljettajan istuinpaikalla ja automallista riippuen etumatkustajan istuinpaikalla. Automallista riippuen merkintä airbag, turvatyyny, ohjauspyörässä ja kojelaudassa (turvatyynyalue 1) sekä tuulilasin alaosaan liimattu tarra osoittavat, että autoon on asennettu turvatyynyjärjestelmä. Turvatyynyjärjestelmässä käytetään pyroteknisiä sytytinpanoksia turvatyynyn laukaisemiseksi. Tästä johtuu, että turvatyynyn avautuessa syntyy lämpöä ja savua (joka ei siis aiheudu alkavasta tulipalosta) ja kuuluu pamahdus. Turvatyyny on suunniteltu laukeamaan silmänräpäyksessä törmäystilanteessa. Nopeasti aukeava turvatyyny voi aiheuttaa hiertymiä iholle tai muita vammoja. 1.18

23 ETUISTUIMEN TURVAVÖITÄ TÄYDENTÄVÄT TURVALAITTEET (3/4) Toiminta Järjestelmä on toimintavalmiudessa ainoastaan silloin, kun virta on kytketty. Voimakkaassa nokkakolarissa turvatyyny täyttyy silmänräpäyksessä ja estää kuljettajan pään ja rintakehän iskeytymisen vasten ohjauspyörää. Matkustajan turvatyyny toimii samalla tavalla estäen iskeytymisen kojelautaa vasten. Turvatyynyt tyhjenevät välittömästi törmäyksen jälkeen. Tällä varmistetaan, että matkustajat pääsevät poistumaan autosta esteettömästi ja nopeasti. Turvatyynyjärjestelmässä käytetään pyroteknisiä sytytinpanoksia turvatyynyn laukaisemiseksi. Tästä johtuu, että turvatyynyn avautuessa syntyy lämpöä ja savua (joka ei siis aiheudu alkavasta tulipalosta) ja kuuluu pamahdus. Turvatyyny on suunniteltu laukeamaan silmänräpäyksessä törmäystilanteessa. Nopeasti aukeava turvatyyny voi aiheuttaa hiertymiä iholla tai muita vammoja. 1.19

24 ETUISTUIMEN TURVAVÖITÄ TÄYDENTÄVÄT TURVALAITTEET (4/4) Seuraavia varotoimenpiteitä noudattamalla varmistetaan, että turvatyyny pääsee aukeamaan esteettä eikä avautuessaan vahingoita matkustajia. Kuljettajan turvatyynyn toimintaan liittyvät varotoimenpiteet Älä vaihda ohjauspyörää tai turvatyynyä, äläkä tee niihin muutoksia. Etuturvatyynyä ei saa peittää. Älä kiinnitä ohjauspyörään turvatyynylle varattuun tilaan mitään esinettä (esim. maskottia, logoa, kelloa tai matkapuhelimen pidikettä). Ohjauspyörää ei saa irrottaa (työn saa tehdä ainoastaan merkkihuolto). Älä istu ajaessasi liian lähellä ohjauspyörää. Totuttele ajoasentoon, jossa istut kyynärpäät hieman koukistettuna (katso luvun 1 kohta Ajoasennon säätö ). Näin varmistetaan, että turvatyyny avautuu oikeaan asentoon ja toimii tehokkaasti. Matkustajan turvatyynyn toimintaan liittyvät varotoimenpiteet Älä kiinnitä kojelautaan turvatyynylle varattuun tilaan mitään esinettä (esim. maskottia, logoa, kelloa tai matkapuhelimen pidikettä). Älä sijoita matkustajan ja kojelaudan väliin matkan ajaksi mitään (esim. lemmikkieläintä, sateenvarjoa, kävelykeppiä tai matkatavaroita). Jalkoja ei saa nostaa kojelaudan päälle tai istuimelle, koska tässä asennossa matkustaja voi saada vakavia vammoja onnettomuustilanteessa. Yleensäkin matkustajan tulisi istua mahdollisimman kaukana kojelaudasta, johon turvatyyny on sijoitettu, eikä nojata esim. päätä, käsiä tai polvia kojelautaan. Etumatkustajan turvavyötä täydentävät turvalaitteet on kytkettävä toimintaan heti, kun turvaistuin poistetaan matkustajan istuimelta. Näin taataan turvavarusteiden jatkuva toimintakyky törmäystilanteissa. LASTEN TURVAISTUIMEN ASENTAMINEN SELKÄ MENOSUUNTAAN ETUMATKUSTAJAN ISTUIMELLE ON EHDOTTOMASTI KIELLETTY, JOS ETUISTUIMEN TURVAVÖITÄ TÄYDENTÄVÄN TURVATYYNYJÄRJESTELMÄN TOIMINTAA EI OLE ESTETTY. (Katso lisätietoja luvun 1 kohdasta Lasten turvallisuus: etumatkustajan turvatyynyn toiminnanesto/-sallinta ) 1.20

25 SIVUTURVATYYNYT Sivuturvatyynyt Sivuturvatyynyt ovat etuistuimien turvatyynyjä, jotka aukeavat istuimen sivulle (oven puolelle) ja suojaavat matkustajaa voimakkaassa sivutörmäyksessä. Sivuturvatyynyn toimintaan liittyvät varotoimenpiteet Istuinsuojien asentaminen: Istuimiin, joissa on sivuturvatyynyt, saa asentaa ainoastaan mallikohtaiset istuinsuojat. Tiedustele istuinsuojia jälleenmyyjältä. Muiden istuinsuojien käyttö (tai toiseen automalliin suunniteltujen istuinsuojien käyttö) haittaa sivuturvatyynyjen toimintaa ja vaarantaa matkustajien turvallisuutta. Oven, istuimen selkänojan ja sivuverhoilujen välissä ei saa olla esineitä. Verhoiluun ei saa kiinnittää lisävarusteita tälle alueelle, eikä autossa matkustavan lemmikkieläimen saa antaa oleskella siinä. Älä myöskään peitä istuimen selkänojaa vaatteilla tai lisävarusteilla. Oven ja istuimen selkänojan välissä oleva esine voi estää turvatyynyn toiminnan tai aiheuttaa matkustajille vammoja turvatyynyn lauetessa. Istuimelle ja verhoiluille tehtävät muutos- tai korjaustyöt on ehdottomasti annettava merkkihuollon tehtäväksi. 1.21

26 TÄYDENTÄVÄT TURVALAITTEET Seuraavia varotoimenpiteitä noudattamalla varmistetaan, että turvatyyny pääsee aukeamaan esteettä eikä avautuessaan vahingoita matkustajia. Turvatyyny on turvavyötä täydentävä turvavaruste. Turvatyyny ja -vyö muodostavat yhtenäisen turvajärjestelmän. Turvavyön käyttö on pakollista. Jos turvavyötä ei käytetä, matkustajat voivat onnettomuustilanteessa saada vakavia vammoja. Lisäksi matkustajilla on suurempi riski saada hiertymiä avautuvasta turvatyynystä. Auton pyörähtäessä ympäri tai peräänajossa esikiristimet ja turvatyynyt eivät välttämättä laukea. Auton alustaan kohdistuneet iskut, kuten ajo jalkakäytävän korokkeeseen, kuopat tiessä tai kivet, saattavat laukaista nämä laitteet. Kuljettajan ja matkustajan Airbag-järjestelmälle (turvatyyny, ohjausyksikkö, johdot jne.) tehtävien muutos- ja korjaustöiden tekeminen on ehdottomasti kielletty (lukuun ottamatta merkkihuollon tekemiä muutos- ja korjaustöitä)! Ainoastaan merkkihuolto saa tehdä turvatyynyjärjestelmän töitä. Näin taataan järjestelmän toimintakunto ja estetään turvatyynyjen odottamaton laukeaminen. Tarkastuta auton turvatyynyjärjestelmä aina onnettomuuden, varkauden tai varkausyrityksen jälkeen. Kun lainaat autoa tai myyt sen, kerro uudelle käyttäjälle turvatyynyjärjestelmän toiminnasta ja anna hänelle auton mukana tämä käyttöohjekirja. Jos auto romutetaan, turvatyynyjärjestelmän kaasunkehitin (tai kaasunkehittimet) on poistettava. Ota yhteys merkkihuoltoon. 1 Toimintahäiriöt Kun virta kytketään päälle, merkkivalo 1 syttyy kojetauluun muutaman sekunnin ajaksi ja sammuu tämän jälkeen. Jos merkkivalo ei syty virrankytkennän yhteydessä tai jos merkkivalo syttyy, kun moottori käy, etuja/tai takaistuinten järjestelmässä on toimintahäiriö (esikiristimet, turvatyynyt jne.). Ota viipymättä yhteys merkkihuoltoon. Vika on korjattava pikaisesti, koska toimintahäiriön sattuessa järjestelmä ei takaa täyttä matkustusturvallisuutta. 1.22

27 lasten turvallisuus: Yleistiedot (1/2) Lapsen kuljettaminen Lapsen on, aivan kuten aikuisenkin, istuttava oikein ja oltava kunnolla kiinnitetty lyhyelläkin matkalla. Olet vastuussa lapsista, joita kuljetat. Lapsi ei ole pienoiskokoinen aikuinen. Lapsi altistuu erityisille loukkaantumisvaaroille, sillä hänen lihaksensa ja luunsa ovat vasta kehittymässä. Pelkkä turvavyö ei sovellu lapsen kuljettamiseen. Hanki sopiva turvaistuin ja käytä sitä oikein. Erityispiirteitä, nestekaasumallit Nestekaasun asennus voi aiheuttaa muutoksia auton ominaisuuksiin bensiinimalliin verrattuna. Se voi vaikuttaa paikkojen määrään ja turvaistuinten asennukseen. Ota yhteys jälleenmyyjään. Ovien avaamisen estämiseksi käytä lapsilukkoa (katso lisätietoja luvun 1 kohdasta Ovien avaaminen ja sulkeminen ). Törmäys 50 km:n tuntinopeudella aiheuttaa saman liikevoiman, jolla ihminen putoaa 10 metrin korkeudesta. Jos et kiinnitä lapsen turvavyötä, on kuin jättäisit hänet leikkimään neljännen kerroksen parvekkeelle, jossa ei ole kaiteita. Älä koskaan pidä lasta sylissäsi. Onnettomuustilanteessa et pysty pitämään häntä, vaikka turvavyö olisi kiinnitetty. Jos autosi on joutunut liikenneonnettomuuteen, vaihda turvaistuin ja vie turvavyöt ja ISOFIX-kiinnityskohdat tarkistettaviksi. Älä jätä lasta koskaan yksin autoon ilman aikuisen valvontaa. Varmista aina, että lapsi on kiinnitetty ja että valjaat tai turvavyö on säädetty ja asennettu oikein. Vältä liian paksuja vaatteita, jotka pääsevät turvavyön väliin. Älä anna lapsen kurkottaa päätään tai kättään ikkunasta. Pidä huoli siitä, että lapsi matkustaa koko ajan hyvässä istuma-asennossa eikä nukkuessaankaan valu epämukavaan asentoon. 1.23

28 lasten turvallisuus: yleistiedot (2/2) Turvaistuimen käyttö Turvaistuimen turvataso riippuu sen kyvystä pitää lapsi paikallaan sekä sen oikeasta asennuksesta. Virheellinen asennus vaarantaa lapsen turvallisuuden äkillisessä jarrutuksessa tai törmäystilanteessa. Ennen kuin ostat turvaistuimen, tarkista, että se noudattaa maan lainsäädäntöä ja voidaan asentaa autoon. Kysy jälleenmyyjältä, mitä istuimia autoosi suositellaan. Ennen kuin asennat turvaistuimen, lue sen käyttöohje ja noudata ohjeita. Jos asennuksen yhteydessä ilmenee ongelmia, ota yhteys istuimen valmistajaan. Pidä käyttöohjetta istuimen mukana. Näytä esimerkkiä lapselle käyttämällä aina turvavyötä. Opeta lapsi: tekemään kiinnitys oikein nousemaan autoon ja poistumaan siitä liikenteen vastaiselta puolelta. Älä käytä käytettyä tai käyttöohjeetonta turvaistuinta. Varmista, ettei turvaistuimen lähistöllä ole mitään, mikä voisi haitata sen asentamista. Älä jätä lasta koskaan yksin autoon ilman aikuisen valvontaa. Varmista aina, että lapsi on kiinnitetty ja että valjaat tai turvavyö on säädetty ja asennettu oikein. Vältä liian paksuja vaatteita, jotka pääsevät turvavyön väliin. Älä anna lapsen kurkottaa päätään tai kättään ikkunasta. Pidä huoli siitä, että lapsi matkustaa koko ajan hyvässä istuma-asennossa eikä nukkuessaankaan valu epämukavaan asentoon. 1.24

29 lasten turvallisuus: Turvaistuimen valinta Selkä menosuuntaan asennettavat turvaistuimet Lapsen pää on suhteessa painavampi kuin aikuisen ja kaula on erittäin hento. Kuljeta lasta mahdollisimman pitkään tässä asennossa (vähintään 2-vuotiaaksi asti). Se tukee päätä ja kaulaa. Valitse umpinainen istuin, jossa sivusuojaus on parempi, ja vaihda istuin heti, kun lapsen pää ylittää reunan. Kasvot menosuuntaan asennettava turvaistuin Lapsen päätä ja vatsaa suojellaan ensisijaisesti. Kiinteästi autoon kasvot menosuuntaan asennettuna oleva turvaistuin vähentää päähän kohdistuvien iskujen vaaraa. Kuljeta lastasi kasvot menosuuntaan olevassa turvaistuimessa, jossa on turvavaljaat tai turvavyö lapsen koon mukaan. Valitse istuin, joka tarjoaa parhaan mahdollisen sivuittaistuen. Korokkeet Yli 15 kg painava tai 4-vuotias lapsi voi matkustaa istuinkorokkeella, jolloin turvavyö voidaan sovittaa hänen kehoonsa. Korokkeen istuinosassa on oltava ohjaimet, jotka asettavat turvavyön lapsen reisien eikä vatsan päälle. Selkänoja, jonka korkeutta voidaan säätää ja jossa on vyönohjain, on suositeltava, jotta turvavyö voidaan asettaa keskelle olkapäätä. Turvavyö ei saa koskaan olla kaulan tai käsivarren päällä. Valitse umpinainen istuin, jossa sivusuojaus on parempi. 1.25

30 Lasten turvallisuus: turvaistuimen kiinnitys (1/2) Kiinnitys turvavyöllä Turvavyö on säädettävä siten, että sen toiminta äkillisessä jarrutuksessa tai törmäystilanteessa varmistetaan. Noudata turvaistuimen valmistajan ilmoittamia turvavyön reitityksiä. Tarkista aina turvavyön lukitus vetämällä sitä. Kiristä se sitten mahdollisimman tiukasti turvaistuinta vasten. Tarkista, että istuin pysyy kunnolla paikallaan heiluttamalla sitä sivusuunnassa ja eteen/taakse: istuimen on pysyttävä kiinnitettynä. Tarkista, ettei turvaistuinta ole asennettu vinoon ja ettei se osuu ikkunaan. Turvavyö ei saa olla vapaana tai kierteellä. Älä koskaan pujota sitä kainalon alitse tai selän taakse. Tarkista, etteivät terävät reunat ole vahingoittaneet turvavyötä. Jos turvavyö ei toimi normaalisti, se ei suojaa lasta. Kysy lisätietoja merkkihuollosta. Älä käytä paikkaa ennen kuin turvavyö on korjattu. Kiinnitys ISOFIX-järjestelmällä Sallitut ISOFIX-turvaistuimet on hyväksytty säädöksen ECE-R44 mukaisesti seuraavasti: kolmipisteturvavyöllä varustettu universal ISOFIX-malli, kasvot menosuuntaan kaksipisteturvavyöllä varustettu semi-universal ISOFIX-malli erityisesti autoa varten suunniteltu malli. Tarkista kahden viimeksi mainitun mallin osalta soveltuvien automallien luettelosta, että turvaistuin voidaan asentaa autoosi. Kiinnitä turvaistuin ISOFIX-lukoilla, jos ne ovat varusteena. ISOFIX-järjestelmän avulla asennus on helppo, nopea ja turvallinen. ISOFIX-järjestelmä koostuu molemmilla toisen takaistuinrivin reunapaikoilla olevista kolmesta renkaasta. Älä käytä sellaista turvaistuinta, joka saattaa avata sitä pitävän turvavyön lukituksen: istuimen alusta ei saa olla salvan ja/tai turvavyön soljen päällä. Auton turvavöihin, ISOFIX-järjestelmään, istuimiin ja niiden kiinnityksiin ei saa tehdä mitään muutoksia. Ennen kuin käytät autoon hankkimaasi ISOFIX-turvaistuinta, varmista, että sen asentaminen on sallittu. Katso istuimen valmistajan luettelosta, voidaanko istuin asentaa autoosi. 1.26

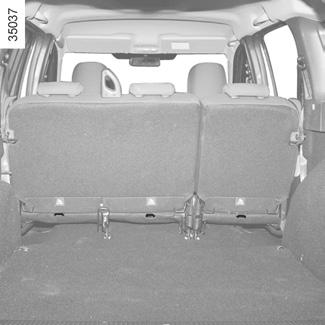

31 Lasten turvallisuus: turvaistuimen kiinnitys (2/2) 1 3 Käytä ehdottomasti kiinnittimiä 3 turvaistuimen ylähihnan kiinnittämiseen. On kiellettyä käyttää muita kiinnityspisteitä tämän vyön kiinnittämiseen. 2 Kaksi ISOFIX-rengasta 1 ovat ensimmäisen selkänojan ja istuinosan välissä ja ne ovat nähtävissä auton molemmilta puolilta. Jotta turvaistuimen asettaminen ja lukitseminen renkaisiin 1 olisi helpompaa, käytä turvaistuimen ohjaimia 2. Kullakin toisen takaistuinrivin reunapaikan kolmannella renkaalla 3 kiinnitetään tiettyjen turvaistuinten ylähihnat. Kiinnitä hihnan kiinnike renkaisiin 3, jotka ovat ensimmäisen istuinrivin takaistuinten alaosassa. Kiristä hihna, jotta turvaistuimen selkänoja on auton istuimen selkänojaa vasten. ISOFIX-kiinnityskohdat on säädetty yksinomaan ISOFIX-turvaistuimia varten. Älä koskaan kiinnitä muita turvaistuimia, turvavöitä tai muita esineitä näihin kiinnityskohtiin. Varmista, ettei kiinnityskohtien tiellä ole mitään. Jos autosi on joutunut liikenneonnettomuuteen, vie ISOFIX-kiinnityskohdat tarkistettaviksi ja vaihda turvaistuin. 1.27

32 lasten turvallisuus: turvaistuimen asennus (1/8) Joihinkin istuimiin ei saa asentaa turvaistuimia. Seuraavan sivun kaaviosta ilmenee, mihin turvaistuin voidaan kiinnittää. Kaikkia mainittuja turvaistuintyyppejä ei välttämättä ole saatavissa. Ennen kuin käytät muunlaista turvaistuinta, tarkista valmistajalta, että se voidaan asentaa. Asenna turvaistuin mieluiten takaistuimelle. Varmista, ettei turvaistuinta ole asennettu siten, että se voisi irrota alustaltaan. Jos pääntuki on poistettava, varmista että sitä säilytetään oikein, jotta se ei syöksy vaarallisesti eteenpäin äkillisessä jarrutuksessa tai törmäystilanteessa. Kiinnitä turvaistuin aina autoon, vaikka sitä ei käytettäisi, jotta se ei syöksy vaarallisesti eteenpäin äkillisessä jarrutuksessa tai törmäystilanteessa. Etuistuin Lapsen kuljettaminen etumatkustajan istuimella on sallittu maakohtaisesti. Noudata voimassa olevaa lainsäädäntöä ja seuraavan sivun kaavion ohjeita. Ennen kuin asennat turvaistuimen etuistuimelle (jos sallittua): Kytke käyttöön etumatkustajan turvatyynyn toiminnanesto. Laske turvavyö aivan alas. Siirrä istuin mahdollisimman taakse. Taivuta selkänojaa hieman (noin 25 ). Nosta istuinosa mahdollisimman ylös (jos varusteena). Älä muuta säätöjä enää turvaistuimen asentamisen jälkeen. VAKAVAN HENKILÖVA- HINGON VAARA TAI HENGENVAARA: ennen kuin asennat turvaistuimen selkä menosuuntaan tälle paikalle, tarkista että turvatyyny on kytketty pois käytöstä (katso lisätietoja luvun 1 kohdasta Etumatkustajan turvatyynyn toiminnanesto ). 1.28

33 lasten turvallisuus: turvaistuimen asennus (2/8) Takaistuimen sivupaikka Turvakaukalo asennetaan istuimelle poikittain, ja se vie vähintään kaksi paikkaa takaistuimelta. Sijoita se niin, että lapsen pää on istuimen keskipaikkojen puolella. Ennen kuin asennat turvaistuimen ISOFIXkiinnityksiin takaistuimen reunapaikalle, varmista etteivät turvavyön soljet ole tällä paikalla kahden ISOFIX-kiinnityskohdan välissä. Jos tarpeen, siirrä kyseisen paikan solkea auton sisäpuolelle päin. Siirrä auton etuistuin mahdollisimman eteen, jotta voit asentaa turvaistuimen selkä menosuuntaan. Siirrä sitten edessä olevaa istuinta mahdollisimman pitkälle taaksepäin siten, että se ei kosketa turvaistuinta. Kasvot menosuuntaan matkustavan lapsen turvallisuuden takaamiseksi älä vie lapsen edessä olevaa istuinta taaksepäin yli istuimen liukukiskon keskiosan. Älä taivuta istuimen selkänojaa liikaa (enintään 25 ) ja nosta istuin mahdollisimman ylös. Tarkista, että kasvot menosuuntaan asennettu turvaistuin on auton istuimen selkänojaa vasten ja ettei istuimen pääntuki haittaa sitä. Takaistuimen keskipaikka Turvaistuimen asennus tälle paikalle on sallittu vain, jos paikalla on turvavyön kela. Saadaksesi lisätietoja ota yhteys merkkihuoltoon. Varmista, ettei turvaistuin tai lapsen jalat estä etuistuimen lukittumista paikoilleen. Katso lisätietoja luvun 1 kohdasta Etuistuimet. 1.29

34 lasten turvallisuus: turvaistuimen asennus (3/8) Jäljempänä olevassa taulukossa esitetään samat tiedot kuin seuraavien sivujen kaaviossa voimassa olevan lainsäädännön mukaisesti. Viisipaikkaiset mallit Etumatkustajanistuin Takaistuimet Lasten turvaistuimen malli Lapsen paino Istuimen koko turvatyyny ilman poiskytkentämahdollisuutta (1) ei turvatyynyä tai turvatyyny kytketty pois käytöstä (2) (3) Sivupaikat Keskipaikka Istuimelle poikittain asennettava turvakaukalo Ryhmä 0 Selkä menosuuntaan asennettava sivureunoilla varustettu istuin Ryhmä 0 tai 0+ Selkä menosuuntaan asennettava istuin Ryhmä 0+ tai 1 Kasvot menosuuntaan asennettava istuin Ryhmä 1 < 10 kg F - G X X U - IL (4) U (4) < 13 kg E X U U - IL (5) U - IL (5) < 13 kg ja 9 18 kg C, D X U U - IL (5) U - IL (5) 9 kg 18 kg A, B, B1 X X U - IUF IL (6) U - IUF - IL (6) Turvakoroke Ryhmä 2 tai kg ja kg X X U (6) U (6) (1) KUOLEMAN TAI VAKAVAN HENKILÖVAHINGON VAARA: älä koskaan asenna turvaistuinta etuistuimelle, jos autossa on etumatkustajan paikalla turvatyyny, jota ei voida kytkeä pois päältä. (2) KUOLEMAN TAI VAKAVAN HENKILÖVAHINGON VAARA: ennen kuin asennat turvaistuimen selkä menosuuntaan etumatkustajan istuimelle, tarkista, että turvatyyny on kytketty pois käytöstä (katso lisätietoja luvun 1 kohdasta Lasten turvallisuus: etumatkustajan turvatyynyn toiminnanesto/-sallinta ). 1.30

35 lasten turvallisuus: turvaistuimen asennus (4/8) Lisätietoja saat merkkiliikkeen esitteestä Lasten turvavarusteet : sen ohjeet auttavat sopivan turvaistuimen valinnassa lapsen painon ja autoversion mukaan. X = Paikka, johon ei saa asentaa lasten turvaistuinta. U = Paikka, johon voidaan asentaa turvavyöllä kiinnitettävä, Universal-hyväksynnän saanut turvaistuin. Varmista ensin, että turvaistuimen asennus sujuu ongelmitta. IUF = Paikka, johon saadaan kiinnittää ISOFIX-kiinnityksellä kasvot menosuuntaan yleismalli-hyväksynnän saanut turvaistuin ( Universalmalli ). Varmista ensin, että sen asennus on mahdollista. IL = Paikka, jolle voidaan asentaa ISOFIX-kiinnitysjärjestelmällä varustettu hyväksynnän saanut ( semi-universal -malli tai autokohtainen). Tarkista ensin, että istuimen asentaminen on mahdollista. (3) Paikka, johon voidaan asentaa ainoastaan selkä menosuuntaan asennettava turvaistuin: siirrä auton istuin aivan taakse ylimpään asentoonsa ja kallista selkänojaa hieman (noin 25 ). (4) Turvakaukalo asennetaan istuimelle poikittain, ja se vie vähintään kaksi paikkaa takaistuimelta. Sijoita se niin, että lapsen pää on istuimen keskipaikkojen puolella. (5) Siirrä auton etuistuin mahdollisimman eteen, jotta turvaistuin voidaan asentaa selkä menosuuntaan. Siirrä istuinta sitten mahdollisimman pitkälle taaksepäin siten, että se ei kosketa turvaistuinta. Aseta niskatuki yläasentoon tai poista se. (6) Aseta kasvot menosuuntaan asennettavan turvaistuimen selkänoja auton istuimen selkänojaa vasten. Säädä pääntuen korkeus tai poista se tarvittaessa. Älä siirrä lapsen edessä olevaa etuistuinta kauemmas kuin sen liukukiskojen keskiosaan, äläkä taivuta sen selkänojaa enempää kuin

36 lasten turvallisuus: turvaistuimen asennus (5/8) Asennuskuva, viisioviset mallit ³ Tarkista turvatyynyn tila, ennen kuin matkustaja istuu istuimelle tai sille asennetaan turvaistuin. ² Paikka, johon ei saa asentaa turvaistuinta Turvavyöllä kiinnitetty turvaistuin Paikka, johon voidaan kiinnittää turvavyöllä universal-hyväksynnän saanut turvaistuin. Paikka, johon voidaan kiinnittää turvavyöllä ainoastaanuniversal-hyväksynnän saanut, selkä menosuuntaan asennettava turvaistuin. ISOFIX-järjestelmällä kiinnitetty turvaistuin ü Paikka, johon voidaan kiinnittää ISOFIX-turvaistuin. Takaistuimilla on kohta, johon voidaan kiinnittää ISOFIX universal -turvaistuin kasvot menosuuntaan. Kiinnikkeet on sijoitettu istuimelle ja ne ovat nähtävissä. ISOFIX-turvaistuimen koko on merkitty kirjaimella: A, B ja B1: ryhmän 1 (9 18 kg) kasvot menosuuntaan asennettavat turvaistuimet C: ryhmän 1 (9 18 kg) selkä menosuuntaan asennettavat turvaistuimet D ja E: ryhmän 0 tai 0+ (alle 13 kg) selkä menosuuntaan asennettavat turvaistuimet F ja G: ryhmän 0 (alle 10 kg) turvakaukalot. KUOLEMAN TAI VAKAVAN HENKILÖVAHINGON VAARA: ennen kuin asennat turvaistuimen selkä menosuuntaan etumatkustajan istuimelle, tarkista, että turvatyyny on kytketty pois käytöstä (katso lisätietoja luvun 1 kohdasta Lasten turvallisuus: etumatkustajan turvatyynyn toiminnanesto/-sallinta ). Jos autossa käytetään turvaistuinjärjestelmää, joka ei sovellu autoon, vauvaa tai lasta ei suojata oikein. Lapseen kohdistuu vakavan henkilövahingon vaara tai hengenvaara. 1.32

37 lasten turvallisuus: turvaistuimen asennus (6/8) Kuvallinen asennusohje seitsenpaikkaiselle mallille ³ Tarkista turvatyynyn tila, ennen kuin matkustaja istuu istuimelle tai sille asennetaan turvaistuin. ² Paikka, johon ei saa asentaa turvaistuinta Turvavyöllä kiinnitetty turvaistuin Paikka, johon voidaan kiinnittää turvavyöllä universal-hyväksynnän saanut turvaistuin. Paikka, johon voidaan kiinnittää turvavyöllä ainoastaanuniversal-hyväksynnän saanut, selkä menosuuntaan asennettava turvaistuin. ISOFIX-järjestelmällä kiinnitetty turvaistuin ü Paikka, johon voidaan kiinnittää ISOFIX-turvaistuin. Takaistuimilla on kohta, johon voidaan kiinnittää ISOFIX universal -turvaistuin kasvot menosuuntaan. Kiinnikkeet on sijoitettu istuimelle ja ne ovat nähtävissä. ISOFIX-turvaistuimen koko on merkitty kirjaimella: A, B ja B1: ryhmän 1 (9 18 kg) kasvot menosuuntaan asennettavat turvaistuimet C: ryhmän 1 (9 18 kg) selkä menosuuntaan asennettavat turvaistuimet D ja E: ryhmän 0 tai 0+ (alle 13 kg) selkä menosuuntaan asennettavat turvaistuimet F ja G: ryhmän 0 (alle 10 kg) turvakaukalot. KUOLEMAN TAI VAKAVAN HENKILÖVAHINGON VAARA: ennen kuin asennat turvaistuimen selkä menosuuntaan etumatkustajan istuimelle, tarkista, että turvatyyny on kytketty pois käytöstä (katso lisätietoja luvun 1 kohdasta Lasten turvallisuus: etumatkustajan turvatyynyn toiminnanesto/-sallinta ). 1.33

38 lasten turvallisuus: turvaistuimen asennus (7/8) Jäljempänä olevassa taulukossa esitetään samat tiedot kuin edellisen sivun kaaviossa voimassa olevan lainsäädännön mukaisesti. Seitsenpaikkainen malli Etumatkustajanistuin Takaistuimet 2. istuinrivi Lasten turvaistuimen malli Lapsen paino Istuimen koko turvatyyny ilman poiskytkentämahdollisuutta (1) ilman matkustajan turvatyynyä tai turvatyyny kytketty pois käytöstä (2) (3) Sivupaikat Keskipaikka Takaistuimet 3. istuinrivi Istuimelle poikittain asennettava turvakaukalo Ryhmä 0 Kaukalo selkä menosuuntaan Ryhmä 0 tai 0+ Istuin selkä menosuuntaan Ryhmä 0+ ja 1 Kasvot menosuuntaan asennettava istuin Ryhmä 1 Turvakoroke Ryhmä 2 tai 3 < 10 kg F - G X X U - IL (4) U (4) U < 13 kg E X U U - IL (5) U - IL (5) U < 13 kg ja 9 18 kg C, D X U U - IL (5) U - IL (5) U 9 kg 18 kg A, B, B1 X X kg ja kg U - IUF - IL (6) U - IUF - IL (6) - X X U (6) U (6) U U (1) KUOLEMAN TAI VAKAVAN HENKILÖVAHINGON VAARA: älä koskaan asenna turvaistuinta etuistuimelle, jos autossa on etumatkustajan paikalla turvatyyny, jota ei voida kytkeä pois päältä. (2) KUOLEMAN TAI VAKAVAN HENKILÖVAHINGON VAARA: ennen kuin asennat turvaistuimen selkä menosuuntaan etumatkustajan istuimelle, tarkista, että turvatyyny on kytketty pois käytöstä (katso lisätietoja luvun 1 kohdasta Lasten turvallisuus: etumatkustajan turvatyynyn toiminnanesto/-sallinta ). 1.34

39 lasten turvallisuus: turvaistuimen asennus (8/8) Lisätietoja saat merkkiliikkeen esitteestä Lasten turvavarusteet : sen ohjeet auttavat sopivan turvaistuimen valinnassa lapsen painon ja autoversion mukaan. X = Paikka, johon ei saa asentaa lasten turvaistuinta. U = Paikka, johon saadaan kiinnittää yleismalli-hyväksynnän saanut turvaistuin (universel-malli). Varmista ensin, että turvaistuimen asennus sujuu ongelmitta. IUF = Paikka, johon voidaan asentaa ISOFIX-kiinnityksellä kiinnitettävä, Universal-hyväksynnän saanut kasvot menosuuntaan asennettava turvaistuin. Varmista ensin, että turvaistuimen asennus sujuu ongelmitta. IL = Paikka, johon voidaan asentaa ISOFIX-kiinnityksellä kiinnitettävä Semi-Universal -hyväksynnän saanut tai erityisesti tätä autoa varten suunniteltu lasten turvaistuinmalli. Varmista ensin, että turvaistuimen asennus sujuu ongelmitta. (3) Paikka, johon voidaan asentaa ainoastaan selkä menosuuntaan asennettava turvaistuin: siirrä auton istuin aivan taakse ylimpään asentoonsa ja kallista selkänojaa hieman (noin 25 ). (4) Turvakaukalo asennetaan istuimelle poikittain, ja se vie vähintään kaksi paikkaa takaistuimelta. Sijoita se niin, että lapsen pää on istuimen keskipaikkojen puolella. (5) Siirrä auton etuistuin mahdollisimman eteen, jotta turvaistuin voidaan asentaa selkä menosuuntaan. Siirrä istuinta sitten mahdollisimman pitkälle taaksepäin siten, että se ei kosketa turvaistuinta. Aseta niskatuki yläasentoon tai poista se. (6) Aseta kasvot menosuuntaan asennettavan turvaistuimen selkänoja auton istuimen selkänojaa vasten. Säädä pääntuen korkeus tai poista se tarvittaessa. Älä siirrä lapsen edessä olevaa etuistuinta kauemmas kuin sen liukukiskojen keskiosaan, äläkä taivuta sen selkänojaa enempää kuin

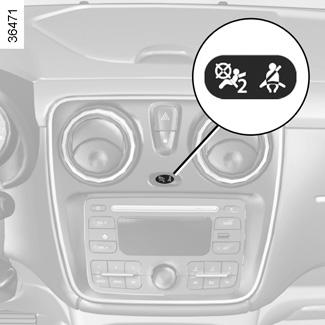

40 lasten turvallisuus: etumatkustajan turvatyynyn toiminnanesto/-sallinta (1/3) 2 1 Etumatkustajan turvatyynyjen toiminnanesto (automallikohtainen toiminto) Kun asennat etumatkustajan istuimelle lasten turvaistuimen selkä menosuuntaan, etumatkustajan turvavyötä täydentävät turvalaitteet on ehdottomasti kytkettävä pois toimintavalmiudesta. Kun haluat kytkeä matkustajan turvatyynyn pois toiminnasta auton ollessa pysähdyksissä ja virran ollessa katkaistuna, paina ja käännä painiketta 1 asentoon OFF. Kun virta on kytketty, varmista ehdotto- masti, että merkkivalo 2 ] on todella syttynyt. Merkkivalo palaa yhtäjaksoisesti sen merkkinä, että lasten turvaistuin voidaan asentaa. Virran tulee olla katkaistuna, kun turvatyynyt kytketään toimintavalmiuteen tai kun niiden toiminta estetään. Jos säätäminen tehdään virran ollessa kytketty, merkkivalo å syttyy. Jotta turvatyynyn toiminnaneston tila vastaisi lukituskytkimen asentoa, täytyy virta katkaista ja kytkeä uudelleen. 1.36

41 lasten turvallisuus: etumatkustajan turvatyynyn toiminnanesto/-sallinta (2/3) A A A 3 Kojetaulun merkinnät ja tarrat A matkustajan häikäisysuojan kummallakin puolella 3 (kuten yllä oleva tarra) muistuttavat näistä ohjeista. VAROITUS Johtuen etumatkustajan turvatyynyn sijainnin ja selkä menosuntaan asennettavan turvaistuimen yhteensopimattomuudesta, ÄLÄ KOSKAAN sijoita selkä menosuuntaan asennettavaa turvaistuinta paikalle, jonka edessä on AKTIVOITU TURVATYYNY. Tämä voi aiheuttaa LAPSENKUOLEMAN taivakavan LOUKKAANTUMISEN. 1.37

42 lasten turvallisuus: etumatkustajan turvatyynyn toiminnanesto/-sallinta (3/3) 2 VAROITUS Johtuen etumatkustajan turvatyynyn sijainnin ja selkä menosuntaan asennettavan turvaistuimen yhteensopimattomuudesta, ÄLÄ KOSKAAN sijoita selkä menosuuntaan asennettavaa turvaistuinta paikalle, jonka edessä on AKTIVOITU TURVATYYNY. Tämä voi aiheuttaa LAPSENKUOLEMAN taivakavan LOUKKAANTUMISEN. 1 Etumatkustajan turvatyynyn käyttöönotto (automallikohtainen toiminto) Matkustajan turvatyyny tulee kytkeä toimintaan heti, kun turvaistuin poistetaan matkustajan istuimelta. Näin taataan turvavarusteiden jatkuva toimintakyky törmäystilanteissa. Aktivoi turvatyyny uudelleen: auton ollessa pysähdyksissä ja virran pois kytkettynä paina ja käännä painiketta 1 asentoon ON. Kun virta on kytketty, tarkista ehdottomasti, että merkkivalo 2 ] on sammunut. Toimintahäiriöt Mikäli etumatkustajan turvatyynyn kytkentä - ja toiminnanestojärjestelmässä on häiriöitä, turvaistuinta ei saa kiinnittää etuistuimelle selkä menosuuntaan. Etuistuimella ei tällöin saa olla myöskään muita matkustajia. Ota viipymättä yhteys merkkihuoltoon. Virran tulee olla katkaistuna, kun turvatyynyt kytketään toimintavalmiuteen tai kun niiden toiminta estetään. Jos säätäminen tehdään virran ollessa kytketty, merkkivalo å syttyy. Jotta turvatyynyn toiminnaneston tila vastaisi lukituskytkimen asentoa, täytyy virta katkaista ja kytkeä uudelleen. 1.38

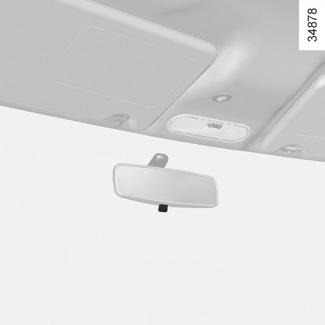

43 TAUSTAPEILIT A 0 0 B Käsin säädettävät sivutaustapeilit Suuntaa taustapeili käyttämällä vipua 1. Käännettävät sivutaustapeilit Käännä sivutaustapeili käsin ovea vasten. Sähköisesti säädettävät sivutaustapeilit Kun virta on kytketty, käännä säätönuppi 2 asentoon A, kun haluat säätää vasenta ulkotaustapeiliä asentoon B, kun haluat säätää oikeaa sivupeiliä 0 on neutraali asento. Sivupeilien lämmitys Moottorin ollessa käynnissä peili lämpenee samanaikaisesti takalasin lämmityksen kanssa (katso luku Takalasin lämmitin ). Sisäpeili Sisätaustapeilin suuntaa voi säätää. Kun ajetaan pimeässä, taustapeilin asento voidaan säätää vivun 3 avulla siten, etteivät perässä ajavan auton valot häikäise. 1.39

44 HALLINTALAITTEET, VASEMMANPUOLEINEN OHJAUS (1/2)

45 HALLINTALAITTEET, VASEMMANPUOLEINEN OHJAUS (2/2) AUTON MALLISTA JA KOHDEMAASTA riippuu, onko autossasi kyseistä varustetta. 1 Sivusuutin. 2 Sivulasin huurteenpoistosuutin. 3 Käyttökytkimiä: suuntavalot ulkopuoliset valot etusumuvalot takasumuvalot äänimerkinantolaite. 4 Kojetaulu. 5 Kuljettajan turvatyynyn paikka. 6 Tuuli- ja takalasinpyyhkimien ja lasinpesulaitteen kytkin. Ajotietokoneen näytön vieritysnäppäin. 7 Keskisuuttimet. 8 Keskimmäinen huurteenpoistosuutin. 9 Etumatkustajan turvatyynyn paikka tai säilytyslokero. 10 Sivulasin huurteenpoistosuutin. 11 Sivusuutin. 12 Etumatkustajan turvatyynyn poiskytkennän tai kytkennän merkkivalo. 13 Käsinelokero. 14 Hätävilkkujen säädin. 15 Ovien sähkötoimisen keskuslukituksen kytkin. 16 Radion tai säilytyslokeron paikka. 17 Ilmastointilaitteen säätimet. 18 Takalasin ja sivupeilien huurteenpoisto. 19 Savukkeensytytin. Lisävarusteiden pistorasia. 20 Käsijarru. 21 Nestekaasuohjain. 22 Tuhkakupin tai mukitelineen paikka. 23 Vaihteenvalitsin. 24 ECO-ajotavan valintakytkin. 25 Vakionopeussäätimen/nopeudenrajoittimen kytkin. 26 Virtalukko. 27 Radion kaukosäätimet. 28 Vakionopeussäätimen/nopeudenrajoittimen säätimet. 29 Ajovalojen korkeussäädin. 30 Sulakeluukku. Säilytyslokero. 31 Konepellin avausvipu. 32 Säätimet: luistonestojärjestelmän kytkentä päälle/pois päältä, pysäköintitutkan kytkentä päälle/ pois päältä, 33 Sivupeilien säädin. 1.41

46 Varoitus- ja merkkivalot (1/4) AUTON VARUSTETASOSTA JA KOHDEMAASTA RIIPPUU, onko autossasi kyseistä merkkivaloa. Kojetaulu A A Oranssi merkkivalo Ò tarkoittaa, että sinun on käytävä mahdollisimman pian merkkihuollossa ja ajettava varovaisesti. Tämän suosituksen laiminlyönti voi vahingoittaa autoa. á Kaukovalojen k Lähivalojen g Etusumuvalojen f Takasumuvalon c Vasemman b Oikean ä æ merkkivalo merkkivalo merkkivalo merkkivalo suuntavalon merkkivalo suuntavalon merkkivalo Polttoaineen säästämisen merkkivalo. Ne syttyvät merkiksi siitä, että kannattaa vaihtaa suuremmalle (nuoli ylöspäin) tai pienemmälle (nuoli alaspäin) vaihteelle. Jos näkyvä palaute tai ääni puuttuu, se merkitsee kojetaulun toimintahäiriötä. Auto on pysäytettävä välittömästi lähimpään sellaiseen paikkaan, jossa se voidaan pysäköidä muuta liikennettä häiritsemättä. Varmista, että auto on paikoillaan ja ota yhteys merkkihuoltoon. Punainen merkkivalo Ò tarkoittaa, että auto on oman turvallisuutesi vuoksi pysäytettävä välittömästi lähimpään sellaiseen paikkaan, johon se voidaan pysäköidä muuta liikennettä vaarantamatta. Pysäytä moottori äläkä käynnistä uudelleen. Ota yhteys merkkihuoltoon. 1.42

47 Varoitus- ja merkkivalot (2/4) AUTON VARUSTETASOSTA JA KOHDEMAASTA RIIPPUU, onko autossasi kyseistä merkkivaloa. D Seisontajarru tusvalo A päällä -varoitusvalo ja jarrujärjestelmän varoi- Se syttyy virta kytkettynä. Jos varoitusvalo syttyy jarrutettaessa tai ajon aikana yhdessä äänimerkin kanssa, jarrunesteen taso on järjestelmässä liian alhainen. Ajaminen saattaa tällöin olla vaarallista. Ota välittömästi yhteys merkkihuoltoon. Ò Monitoimimerkkivalo (punainen tai oranssi) Punainen pysäytä auto välittömästi -varoitusvalo Se syttyy, kun virta kytketään ja sammuu, kun moottori käy. Se syttyy samanaikaisesti muiden merkkivalojen kanssa, ja sen palaessa kuuluu varoitusmerkkiääni. Se kertoo, että auto on oman turvallisuutesi vuoksi pysäytettävä välittömästi lähimpään sellaiseen paikkaan, johon se voidaan pysäköidä muuta liikennettä vaarantamatta. Pysäytä moottori äläkä käynnistä uudelleen. Ota yhteys merkkihuoltoon. Oranssi varoitusvalo Se syttyy, kun virta kytketään ja sammuu, kun moottori käy. Se voi syttyä yhdessä muiden kojetaulun merkkivalojen kanssa. Merkkivalo tarkoittaa, että sinun on ajettava varovaisesti ja käytävä mahdollisimman pian merkkihuollossa. Tämän suosituksen laiminlyönti voi vahingoittaa autoa. Ô Jäähdytysnesteen ylikuumenemisen varoitusvalo Jos valo palaa ajettaessa ja äänimerkki kuuluu, moottori on ylikuumentunut. Pysäköi auto ja anna moottorin käydä joutokäyntiä parin minuutin ajan. Lämpötilan pitäisi laskea. Ellei niin käy, sammuta moottori. Anna moottorin jäähtyä ja tarkista sitten jäähdytysnesteen taso. Ota tarvittaessa yhteys merkkihuoltoon. Ä Pakokaasun päästövalvonnan merkkivalo Se syttyy, kun auton sytytysvirta kytketään ja sammuu sitten. Jos merkkivalo palaa jatkuvasti, ota viipymättä yhteys merkkihuoltoon. Jos merkkivalo vilkkuu, aja siten, että moottorin käyntinopeus pienenee ( pienillä kierroksilla ), kunnes valo lakkaa vilkkumasta. Ota viipymättä yhteys merkkihuoltoon. Katso lisätietoja kohdasta Ohjeita: päästöjen vähentäminen, polttoaineen säästö ja ajaminen luvusta

48 Varoitus- ja merkkivalot (3/4) AUTON VARUSTETASOSTA JA KOHDEMAASTA RIIPPUU, onko autossasi kyseistä merkkivaloa. É x Hehkutuksen merkkivalo (die- ABSselmalleissa) Se syttyy virta kytkettynä. Se osoittaa, että hehkutulpat ovat kunnossa. Kun valo sammuu, hehkutus on riittävä ja moottorin voi åkäynnistää. A Turvatyynyjärjestelmän merkkivalo À Öljynpaineen varoitusvalo Merkkivalo syttyy kytkettäessä virta päälle ja sammuu muutaman sekunnin kuluttua. Jos merkkivalo syttyy ja samalla kuuluu varoitusäänimerkki, auto on heti pysäytettävä ja sytytysvirta katkaistava. Tarkasta moottoriöljyn taso (katso luvun 4 kohtaa Moottoriöljyn taso: yleistä. Jos taso on normaali, vika johtuu jostain muusta. ota pikaisesti yhteys merkkihuoltoon. Varoitusvalo syttyy, kun virta kytketään ja sammuu muutaman sekunnin kuluessa. Jos valo ei syty, kun virta on kytkettynä, tai se vilkkuu, järjestelmässä on toimintahäiriö. Ota Únopeasti yhteys merkkihuoltoon. Akun latauksen varoitusvalo Jos latauksen merkkivalo syttyy ajettaessa, akun virtapiirissä on alikuormitus. Pysäytä auto ja ota pikaisesti yhteys merkkihuoltoon. eli lukkiutumattoman jarrujärjestelmän merkkivalo Merkkivalo syttyy kytkettäessä virta päälle ja sammuu muutaman sekunnin kuluttua. Jos merkkivalo ei sammu sen jälkeen, kun virta on kytketty päälle tai jos se syttyy ajon aikana, kyseessä on ABS-järjestelmän toimintahäiriö. Jarrujärjestelmä toimii tällöin tavallisen, ilman ABS-järjestelmää varustetun auton jarrujärjestelmän tavoin. Ota Lnopeasti yhteys merkkihuoltoon. Polttoaineen alhaisen tason merkkivalo Merkkivalo syttyy kytkettäessä virta päälle ja sammuu muutaman sekunnin kuluttua. Jos se syttyy ajon aikana ja sitä seuraa äänimerkki, täytä polttoainesäiliö niin pian kuin mahdollista. Autolla voidaan ajaa noin 50 km sen jälkeen, kun merkkivalo on syttynyt ensimmäisen kerran. 1.44

49 Varoitus- ja merkkivalot (4/4) AUTON VARUSTETASOSTA JA KOHDEMAASTA RIIPPUU, onko autossasi kyseistä merkkivaloa. B Turvavyön kiinnittämättä jättämisestä ilmoittava varoitusvalo Se näkyy keskikonsolissa B. Se jää palamaan moottorin käynnistyessä, jos kuljettajan tai matkustajan turvavyö ei ole kiinni. Autolla ajettaessa valo syttyy ja äänimerkki kuuluu noin kahden minuutin ajan niin kauan kuin turvavyötä ei ole kiinnitetty. ] Matkustajan turvatyynyjen poiskytkennän merkkivalo (Katso lisätietoja luvusta 1 Lasten turvallisuus: etumatkustajan turvatyynyn toiminnanesto ja -sallinta. Dynaamisen ajovakauden hallintajärjestelmän (ESC) ja luistonestojärjestelmän (ASR) kytkennän merkkivalo. Merkkivalo voi syttyä useista eri syistä. Katso lisätietoja luvun 2 kohdasta Ajovakauden hallintajärjestelmä ESC ja aliohjautuvuuden hallintajärjestelmä sekä luistonestojärjestelmä. 2 Ovi auki -varoitusvalo Katso lisätietoja luvun 1 kohdasta Ovien avaaminen ja sulkeminen. ECO-tilan merkkivalo Se syttyy, kun ECO-tila on käytössä. Katso lisätietoja luvun 2 kappaleesta Ecoajaminen. Ï Va k i o n o p e u s s ä ä t i m e n merkkivalot Katso lisätietoja luvun 2 kohdasta Ð Vakionopeussäädin. Nopeudenrajoittimen merkkivalo Katso lisätietoja luvun 2 kohdasta Nopeudenrajoitin. ^ Merkkivalo, joka ilmoittaa onko dieselsuodattimessa vettä Merkkivalo syttyy kytkettäessä virta päälle ja sammuu muutaman sekunnin kuluttua. Jos se syttyy ajettaessa, se merkitsee, että dieselöljyssä on vettä. Ota viipymättä yhteys merkkihuoltoon. Ei käytössä 1.45

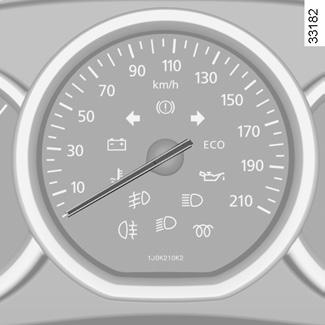

50 NÄYTÖT JA MERKKIVALOT (1/2) 1 2 Käyntinopeusmittari 1 (r/min x 1000) Nopeusmittari 2 (km/h) Ylinopeuden varoitusmerkkiääni Automallista riippuen merkkiääni kuuluu noin 10 sekunnin ajan 30 sekunnin välein, kun auton ajonopeus ylittää 120 km/h. 1.46

51 NÄYTÖT JA MERKKIVALOT (2/2) A B 3 4 Polttoainetason ilmaisin 3 tai 4 Polttoainemäärästä riippuu, kuinka monta tasoa ilmaisimessa palaa. Jos polttoainemäärä on minimissä, kaikki merkit ovat sammuneet ja polttoaineen alhaisen tason merkkivalo vilkkuu. Ajotietokone A tai B Katso lisätietoja luvun 1 kohdasta Ajotietokone. 1.47

52 AJOTIETOKONE (1/5) Ajotietokone 1 Näytön valintanäppäin 2 Näyttö riippuu autosta ja maasta. Painikkeen 2 peräkkäisillä painalluksilla voidaan hakea näyttöön seuraavat tiedot: a) matkamittari b) välimatkamittari c) käytetty polttoaine d) keskikulutus e) hetkellinen kulutus 1 2 f) arvioitu toimintamatka jäljellä olevalla polttoaineella g) ajettu matka h) keskinopeus i) öljynvaihtoväli j) nopeusrajoitus k) kellonaika. l) ulkolämpötila. Katso seuraavilta sivuilta taulukko, jossa esimerkkejä näytöstä. Välimatkamittarin nollaaminen Jos osamatkamittari halutaan nollata, näytössä on oltava valittuna Osamatkamittari. Paina pitkään painiketta 2. Joidenkin arvojen tulkinta nollauksen jälkeen Keskikulutuksen, arvioidun toimintamatkan ja keskinopeuden lukemat ovat sitä vakaammat ja kuvaavammat, mitä pitempi matka on ajettu viimeisen nollauksen jälkeen. Ensimmäisten ajokilometrien aikana nollauksen jälkeen voit todeta, että toimintamatka kasvaa ajettaessa. Se johtuu siitä, että tietokone huomioi viimeisimmän nollauksen jälkeisen keskikulutuksen. Kulutus voi pienentyä, kun: auton kiihdytysvaihe loppuu, moottori saavuttaa käyntilämpötilan (nollauksessa moottori kylmänä), siirryt kaupunkiajosta maantieajoon. Nollaus tapahtuu automaattisesti, kun ylitetään minkä tahansa muistin kapasiteetti. 1.48

53 AJOTIETOKONE (2/5) Alla kuvattujen tietojen näyttö riippuu AUTON VARUSTETASOSTA JA MAASTA. Näyttö A Esimerkkivalinta Näyttö B Valitun näytön tulkinta a) Kokonaisajomatkamittari b) Välimatkamittari c) Käytetty polttoaine edellisen nollauksen jälkeen. d) Keskikulutus edellisen nollauksen jälkeen. Lukema näkyy, kun on ajettu 400 metriä. Se on laskettu edellisen Top Lähdön jälkeen ajetun ajomatkan ja käytetyn polttoaineen perusteella. 1.49

54 AJOTIETOKONE (3/5) Alla kuvattujen tietojen näyttö riippuu AUTON VARUSTETASOSTA JA MAASTA. Näyttö A Esimerkkivalinta Näyttö B Valitun näytön tulkinta e) Hetkellinen kulutus. f) Arvioitu toimintamatka jäljellä olevalla polttoaineella. Tietokone arvioi toimintamatkan edellisen nollauksen jälkeen lasketun keskikulutuksen perusteella. Arvo näkyy, kun on ajettu noin 400 metriä. g) Ajettu matka edellisen nollauksen jälkeen. h) Keskinopeus edellisen nollauksen jälkeen. Arvo näkyy, kun on ajettu noin 400 metriä. 1.50

55 AJOTIETOKONE (4/5) Alla kuvattujen tietojen näyttö riippuu AUTON VARUSTETASOSTA JA MAASTA. Näyttö A Esimerkkivalinta Näyttö B Valitun näytön tulkinta i) Huoltoväli Jäljellä oleva toimintamatka seuraavaan öljynvaihtoon. Näytössä on useita vaihtoehtoja: toimintamatka alle km. Kojetauluun syttyy merkkivalo Ê ja ilmoitus km. huoltoväli 0 km. Kojetauluun syttyy merkkivalo Ê ja ilmoitus --- km. Etäisyys ilmestyy näyttöön kahdeksan sekunnin ajaksi kytkettäessä virta päälle, kun huoltoväli on alle tai tasan km. Öljynvaihto on tehtävä niin pian kuin mahdollista. Huomautus: automallista riippuen vaihtoväli mukautuu ajotapaan (esim. toistuva ajo pienillä nopeuksilla, ovelta ovelle ajo,ajaminen pitkään joutokäynnillä, perävaunun vetäminen jne.). Jäljellä oleva toimintamatka ennen seuraavaa öljynvaihtoa voi siis joissakin tapauksissa pienentyä nopeammin kuin todellisuudessa ajettu matka. Ajoneuvon öljynvaihtoväli ei ole riippuvainen määräaikaishuolloista: Katso lisätietoja auton huoltokirjasta. Uudelleenalustaminen: öljynvaihtovälin arvo nollataan painamalla näytön nollauspainiketta n. 10 sekunnin ajan, kunnes huoltoväli näkyy yhtäjaksoisesti näytössä. 1.51

56 AJOTIETOKONE (5/5) Alla kuvattujen tietojen näyttö riippuu AUTON VARUSTETASOSTA JA MAASTA. Näyttö A Esimerkkivalinta Näyttö B Valitun näytön tulkinta j) Nopeudenrajoittimen ja vakionopeussäätimen nopeuden ohjearvo (jos käytössä). Katso lisätietoja luvun 2 kohdista Nopeudenrajoitin ja Vakionopeussäädin. k) Kello. l) Ulkolämpötila. 1.52

57 OHJAUSPYÖRÄ/KELLONAIKA Paina pitkään painiketta 3 siirtyäksesi kellonajan tuntien säätötilaan. Kun vain tunnit vilkkuvat, painalla lyhyesti painiketta 3 muuttaaksesi tunteja. Paina pitkään painiketta 3 siirtyäksesi kellonajan minuuttien säätötilaan. Kun vain minuutit vilkkuvat, muuta niitä painamalla lyhyesti painiketta 3. Vahvista painamalla pitkään painiketta 3. Ohjauspyörän säätö Automallista riippuen ohjauspyörän asennon korkeutta voidaan säätää. Vedä vivusta 1 ja vie ohjauspyörä haluttuun asentoon. Työnnä sitten vipua lukitaksesi ohjauspyörän paikoilleen. Tarkista, että ohjauspyörä lukkiutuu kunnolla. Kellonajan säätäminen Kellonajan 2 asetus Valitse näyttöön Tunnit kojetaulusta painamalla painiketta 3. Turvallisuussyistä, tee säädöt auton ollessa pysähtyneenä. Jos virransyöttö jostain syystä katkeaa (akku kytketään irti, virtajohdin katkeaa tms.), kellonaika on asetettava uudelleen. Älä korjaa asetusta ajon aikana. 1.53

58 ULKOPUOLISET VALOT JA MERKINANTOLAITTEET (1/2) š Äärivalot Kierrä vivun 1 päässä olevaa kiertokytkintä, kunnes symboli on merkinnän 2 kohdalla. k Lähivalot Kierrä vivun 1 päässä olevaa kiertokytkintä, kunnes symboli on merkinnän 2 kohdalla. Merkkivalo syttyy kojetauluun. á Kaukovalot Kaukovalot sytytettynä työnnä vipua 1. Merkkivalo syttyy kojetauluun. Palaa lähivalo-asentoon vetämällä vipua 1 itseäsi kohti. e Valojen sammuttaminen Käännä vivun 1 päätyä, kunnes tunnuskuva on merkin 2 kohdalla. Päiväajovalojen sytytystoiminto (vain etuvalot) Valot syttyvät automaattisesti päiväsaikaan. Ne ovat poissa käytöstä, kun kaukovalot tai lähivalot palavat. Ajovalomuistin varoitusääni Kun kuljettajan ovi avataan, kuuluu varoitusääni, mikäli ajovalot on sytytetty moottorin sammuttamisen jälkeen. Ennen liikkeellelähtöä pimeällä: tarkista sähkölaitteiden toiminta ja säädä valonheittimet (jos autossa on tavallista raskaampi/kevyempi kuorma). Tarkista myös valojen näkyvyys, etteivät esim. kura, lumi tai kuljetettavat esineet peitä valoumpioita. 1.54

59 ULKOPUOLISET VALOT JA MERKINANTOLAITTEET (2/2) 2 3 h Takasumuvalot Kierrä vivun keskirengasta 3, kunnes tunnuskuva on merkinnän 2 kohdalla. 2 3 Sumuvalo toimii vain, jos ulkopuoliset valot on valittu. Kojetaulun merkkivalo syttyy. Älä unohda sammuttaa näitä valoja, kun et enää tarvitse niitä, jotta et häiritsisi muita tienkäyttäjiä. e Sumuvalojen sammuttaminen Kierrä vivun keskirengasta 3, kunnes tunnuskuva on merkinnän 2 kohdalla. Vastaava merkkivalo sammuu kojetaulussa. Kun ajovalot sammutetaan, myös etuja takasumuvalot sammuvat. g Etusumuvalot Kierrä vivun keskirengasta 3, kunnes tunnuskuva on merkinnän 2 kohdalla. Sumuvalo toimii vain, jos ulkopuoliset valot on valittu. Kojetaulun merkkivalo syttyy. Muista sammuttaa sumuvalot heti, kun ajoolosuhteet ovat muuttuneet niin, ettei niitä tarvita. Ne saattavat häiritä muita autoilijoita. Kun ajat vasemmanpuoleisella kaistalla ja autossa on vasemmanpuoleinen ohjaus (tai päinvastoin), suosittelemme valojen säätämistä merkkikorjaamossa matkan kestoajaksi. 1.55

60 AJOVALOJEN SÄÄTÖ A Esimerkkejä kytkimen A säätöasennoista kuormituksen mukaan Vain kuljettaja tai kuljettaja + etumatkustaja 0 Kuljettaja + etumatkustaja + yksi takamatkustaja 1 Säätimellä A voidaan säätää valonheittimien suuntausta kuormituksen mukaan. Käännä säädintä A vastapäivään ajovalojen laskemiseksi alas ja myötäpäivään niiden nostamiseksi ylös. Älä käytä 2 Kuljettaja + etumatkustaja + kaksi tai kolme takamatkustajaa 3 Kun ajat vasemmanpuoleisella kaistalla ja autossa on vasemmanpuoleinen ohjaus (tai päinvastoin), suosittelemme valojen säätämistä merkkikorjaamossa matkan kestoajaksi. Kuljettaja + etumatkustaja + kolme takamatkustajaa + matkatavarat

61 MERKINANTOLAITTEET: ÄÄNI- JA VALOMERKKI Äänimerkinantolaite Paina vivun 1 päätä. Valomerkki Anna valomerkki vetämällä vipua 1 itseäsi kohti. é Hätävilkut Paina kosketinta 2. Katkaisimen käyttö käynnistää samanaikaisesti neljän suuntavalon ja sivusuuntavalojen toiminnan. Hätävilkkuja saa käyttää ainoastaan vaaratilanteessa, jolloin muita autoilijoita on varoitettava siitä, että joudut pysähtymään kiellettyyn tai huonosti näkyvään paikkaan tai jos ajo- tai liikenneolosuhteet ovat erikoiset. Suuntavalot Käännä vipua 1 ohjauspyörän suuntaisesti siihen suuntaan, johon olet kääntymässä. Impulssikytkentä Ajettaessa ohjauspyörän palautusliike ei ehkä ole riittävä, jotta vipu palautuisi automaattisesti perusasentoon. Vie siinä tapauksessa vipu 1 lyhyesti väliasentoon ja päästä vapaaksi: vipu palautuu perusasentoon ja merkkivalo vilkkuu kolme kertaa. 1.57

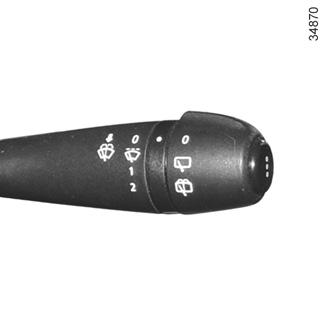

62 TUULILASINPYYHIN JA -PESULAITE n Tuulilasinpyyhin Käännä vipua 1 ohjauspyörän tasossa seuraaviin asentoihin virta kytkettynä: A Pysäytys. B Jaksottainen pyyhintä. Kahden pyyhkäisyn välissä pyyhkimet ovat pysähdyksissä useita sekunteja. C Pieni pyyhintänopeus. D Suuri pyyhintänopeus. 1 D A B C D C s Tuulilasinpesulaite Kun virta on kytkettynä, vedä vipua 1 itseäsi kohti. Kun vipua pidetään vedettynä vähän aikaa, lasinpesulaitteen käynnistymisen lisäksi lasinpyyhkimet tekevät yhden pyyhkäisyliikkeen. Kun vipua pidetään vedettynä kauemmin, lasinpesulaitteen käynnistymisen lisäksi lasinpyyhkimet tekevät kolme pyyhkäisyliikettä. Kun konepellin alla tehdään korjauksia, varmista, että tuulilasinpyyhkimen vipuvarsi on asennossa A (pysäytys). Loukkaantumisvaara. Pakkasella on varmistettava, etteivät pyyhkimien sulat ole jäätyneet kiinni lasiin (pyyhkimen moottorin ylikuumenemisen vaara). Tarkkaile pyyhkimen sulkien kuntoa. Ne on vaihdettava heti, kun pyyhintäteho heikkenee (noin kerran vuodessa). Puhdista tuulilasi säännöllisesti. Jos virta katkaistaan, ennen kuin tuulilasinpyyhin on kytketty pois toiminnasta (vipu viety asentoon A), pyyhkimet pysähtyvät senhetkiseen asentoon tuulilasille. Kytke virta, kierrä vipu 1 asentoon A, jolloin pyyhkimet siirtyvät perusasentoon. Ennen kuin teet toimenpiteitä tuulilasiin (autopesu, jäänpoisto, tuulilasin pesu jne.) siirrä vipu 1 asentoon A (pysäytys). Loukkaantumis- ja/tai vaurioitumisvaara. 1.58

63 LASINPYYHIN, TAKALASIN PESULAITE, HUURTEEN- JA JÄÄNPOISTO p Takalasinpyyhin ja -pesin (automallikohtainen toiminto) 1 2 Kun virta on kytkettynä, kierrä vivun 2 päätä, kunnes tunnuskuva on merkin 1 kohdalla. Kun päästät otteen vivun päästä, se palautuu takalasinpyyhkimen asentoon. 3 Y Takalasinpyyhin (automallikohtainen toiminto) Kun virta on kytkettynä, kierrä vivun 2 päätä, kunnes tunnuskuva on merkin 1 kohdalla. Tarkista ennen takalasinpyyhkimen käynnistämistä, etteivät esimerkiksi kuljetettavat esineet haittaa pyyhkimen liikettä. Pakkasella on varmistuttava siitä, että pyyhkimien sulat eivät ole jäätyneet lasiin kiinni (pyyhkimen moottorin ylikuumenemisen vaara). Tarkkaile pyyhkimen sulkien kuntoa. Ne on vaihdettava heti, kun pyyhintäteho heikkenee (suunnilleen kerran vuodessa). Puhdista takalasi säännöllisesti. V Takalasinlämmitin Toiminnon avulla poistetaan huurre ja jää takalasista ja automallista riippuen sivupeileistä. Moottorin ollessa käynnissä paina painokytkintä 3. Kytkimen merkkivalo syttyy. Automallista riippuen toiminto pysähtyy: automaattisesti 12 minuutin toiminnan jälkeen, kun painiketta 3 painetaan uudelleen. Katkaisimen merkkivalo sammuu. 1.59

64 POLTTOAINESÄILIÖ (1/5) A B Bensiini- ja dieselmallit Polttoainesäiliön tilavuus: noin 50 litraa. Korkki A avataan virta-avaimella. Lisätietoja säiliön täytöstä saat kohdasta Polttoaineen täyttö. Täytön ajaksi korkin voi laittaa säiliöluukussa olevaan pitimeen 1. 1 Dieselpolttoaineeseen ei saa sekoittaa bensiiniä (lyijytöntä tai E85), ei edes pientä määrää. Älä käytä etanolipohjaista polttoainetta, jos se ei sovellu autoosi. Älä lisää polttoaineeseen lisäainetta. Moottori voi vaurioitua. Polttoainesäiliön korkki: suunniteltu erityisesti tätä autoa varten. Jos joudut hankkimaan uuden korkin, varmista, että saat alkuperäisen osan. Ota yhteys merkkihuoltoon. Älä käsittele korkkia avotulen tai lämmönlähteen läheisyydessä. Painepesurin tms. pesulaitteen suihku ei saa osua polttoaineluukun alla olevaan täyttöalueeseen eikä sulkijaläppään. Polttoaineen laatu Käytä hyvälaatuista polttoainetta, joka täyttää kunkin maan voimassa olevat normit ja joka on ehdottomasti polttoaineen täyttöluukussa olevan tarran B tietojen mukaista. Katso lisätietoja luvun 6 taulukosta Moottorien tekniset tiedot. Autot, joissa käytetään etanolipohjaista polttoainetta Käytä ehdottomasti lyijytöntä bensiiniä tai polttoainetta, jossa on enintään 85 % etanolia (E85). Erittäin kylmällä ilmalla moottorin käynnistäminen saattaa olla vaikeaa, jopa mahdotonta. Tämän ongelman välttämiseksi käytä lyijytöntä bensiiniä. Huomautus: jos käytät tätä polttoainetta, polttoaineen kulutus voi kasvaa. Kun polttoainetta vaihdetaan, moottorin on sopeuduttava. Tämä voi aiheuttaa hankaluuksia (käynnistyminen kestää pidempään, nykimistä jne.) muutaman minuutin ajan. Painepesurin tms. pesulaitteen suihku ei saa osua polttoaineluukun alla olevaan täyttöalueeseen eikä sulkijaläppään. 1.60

65 POLTTOAINESÄILIÖ (2/5) Bensiinimallit Käytä ehdottomasti lyijytöntä bensiiniä. Polttoaineen oktaaniluvun (RON) tulee vastata polttoainesäiliön luukun sisäpuolella olevassa tarrassa annettuja tietoja B. Dieselmallit Käytä ehdottomasti dieselöljyä, joka on polttoainesäiliön täyttöluukkuun kiinnitetyn tarran B merkintöjen mukaista. Polttoaineen täyttö Virta katkaistuna, työnnä pistoolilla läppää ja vie pistooli vasteeseen asti, ennen kuin aloitat säiliön täyttämisen (polttonestettä saattaa roiskua). Pidä pistoolia tässä asennossa koko täytön ajan. Kun pistoolin toiminta pysähtyy automaattisesti polttoainesäiliötä täytettäessä, polttoaineen täyttöä voidaan jatkaa vielä kahden pistoolin painalluksen verran. Näin säiliön paisuntatila ei täyty. Varmista täytön yhteydessä, ettei säiliöön pääse vettä. Läppä ja sen ympärys tulee pitää puhtaina. Bensiinimallit Lyijypitoisen bensiinin käyttö vaurioittaa katalysaattoria, eikä laitetta koskeva takuu oletällöin voimassa. Lyijypitoisen polttoaineen käytön estämiseksi on auton polttoainesäiliön täyttöputkessa varmistusjärjestelmä, jonka ansiosta vain lyijyttömän bensiinin täyttöpistooli sopii täyttöaukkoon. Jatkuva polttoaineen haju matkustamossa Jos matkustamossa tuntuu jatkuvasti polttoaineen hajua, menettele seuraavasti: Pysäytä auto ensimmäiseen mahdolliseen paikkaan, johon se muuta liikennettä vaarantamatta on mahdollista tehdä ja katkaise virta. Kytke hätävilkut. Kaikkien matkustajien on poistuttava autosta. Huolehdi siitä, että he eivät joudu ajoradalle. Ota yhteys merkkihuoltoon. 1.61

66 POLTTOAINESÄILIÖ (3/5) Nestekaasumallit Polttoainesäiliön tilavuus: noin 32 litraa. Nestekaasun täyttö Kytke seisontajarru, pysäytä moottori, katkaise virta ja sammuta valot. Noudata aina täyttöpisteiden turvaohjeita. Täytä säiliöön haluttu nestekaasumäärä. Kun nestekaasua ei enää tule pumpusta, tai kun pumpun virtaama heikkenee huomattavasti, nestekaasun maksimitaso on saavutettu. Täyttämistä ei pidä enää jatkaa Täyttöasema ilman itsepalvelua Jos huoltoaseman henkilökunta suorittaa nestekaasun täytön, anna hänelle täyttösovitin 2 käsinelokerossa olevasta taskusta. TÄRKEÄÄ: Sovitin riippuu 2 ostomaasta. Ennen toiseen maahan lähtöä on ehdottomasti kysyttävä neuvoa merkkiliikkeestä. 1.62

67 POLTTOAINESÄILIÖ (4/5) 3 Kun pumppu pysähtyy tai se ei enää toimi kunnolla, säiliön maksimaalinen täyttötaso (80 %) on saavutettu. Täyttö keskeytyy heti, kun päästät irti painikkeesta. Vapauta pysäytysvipu (pieni määrä polttoainetta voi tulla ulos), ota täyttöpistooli pois ja aseta se polttoainepumppuun. Kiinnitä korkki 3 paikoilleen, jotta järjestelmään ei pääse vettä tai mitään vieraita esineitä. 4 Täyttöasemat itsepalvelulla Suosittelemme käyttämään käsineitä, kun käsittelet nestekaasun täyttöpistoolia. Avaa autosi säiliön luukku ja irrota korkki 3 nestekaasun täyttösuuttimesta 4. Seuraa tarkasti tankkausohjeita, jotka on annettu nestekaasupumpussa. 1.63

68 POLTTOAINESÄILIÖ (5/5) 5 Autot, joissa ei ole käsikäyttöistä ryypytyspumppua Käännä virta-avain käynnistysasentoon (M) ja odota pari minuuttia ennen käynnistystä. Toimenpide ilmaa polttoainejärjestelmän. Jos moottori ei käynnisty, toista sama uudelleen. 6 Polttoaineen loppuminen dieselmalleissa Auto, jossa on ryypytyspumppu 5 Jos auto on sammunut, koska polttoaine on täysin loppunut, järjestelmä on ilmattava ennen kuin moottori voidaan käynnistää uudelleen Painele pumppua 5 niin kauan kunnes polttoaine virtaa putkessa 6. Jos moottori ei käynnisty useista yrityksistä huolimatta, ota yhteys merkkihuoltoon. Polttoaineen syöttöjärjestelmän ja sen osien (esim. elektroniikkayksikköjen, johtojen, polttoaineputkien ja -letkujen, suuttimien ja suojakansien) muutos- ja korjaustyöt on ehdottomasti kielletty (paitsi merkkihuollossa). Asiaan perehtymätön henkilö voi aiheuttaa tapaturmavaaran. Kun moottorin läheisyydessä tehdään toimenpiteitä, on otettava huomioon, että se voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Loukkaantumisvaara. 1.64

69 Luku 2: Ajaminen (neuvoja taloudellisesta ja ympäristöä säästävästä auton käytöstä) painokytkin Moottorin käynnistys, pysäytys Erityispiirteitä, bensiinimallit Dieselmallien erityispiirteet Nestekaasumallien erityispiirteet Eco-ajaminen Ohjeita: päästöjen vähentäminen, polttoaineen säästö ja ajaminen Ympäristö Vaihteenvalitsin Käsijarru Ohjaustehostin Ajamisen apu- ja tehostuslaitteet Nopeudenrajoitin Vakionopeussäädin Pysäköintitutka

70 TOTUTUSAJO, VIRTALUKKO Bensiinimallit Älä aja isoimmallakaan vaihteella yli 130 km:n tuntinopeudella äläkä ylitä moottorin käyntinopeutta r/min, kun matkamittarin lukema on alle 1000 km. Täysi suorituskyky saavutetaan vasta 3000 km:n jälkeen. Öljynvaihtovälit: katso lisätietoja auton huoltokirjasta. Dieselmallit Älä aja isoimmallakaan vaihteella yli 130 km/h:n nopeudella äläkä ylitä moottorin käyntinopeutta r/min, kun matkamittarin kilometrilukema on alle km. Tämän jälkeen autolla voi ajaa suuremmilla nopeuksilla, mutta auto saavuttaa täyden suorituskyvyn vasta 6000 ajokilometrin jälkeen. Vältä totutusajon aikana voimakkaita kiihdytyksiä, kun moottori on kylmä. Älä myöskään käytä moottoria liian korkeilla käyntinopeuksilla. Määräaikaishuollot: Katso lisätietoja auton huoltokirjasta. Stop ja ohjauksen lukitusasento St Lukitseminen: vedä avain pois virtalukosta ja käännä ohjauspyörää, kunnes ohjaus lukkiutuu. Avaaminen: käännä kevyesti avainta ja ohjauspyörää. Lisälaiteasento A Virta on katkaistu, mutta mahdollisten lisälaitteiden (esimerkiksi radion) virransyöttö on kytketty. Käyntiasento M Virta on kytketty. bensiinimallit: auto voidaan käynnistää. dieselmallit: hehkutus on kytketty. Käynnistysasento D Jos moottori ei käynnisty, avain on kierrettävä takaisin ennen kuin käynnistysmoottoria voidaan käyttää uudelleen. Päästä avain heti, kun moottori on käynnistynyt. 2.2

71 Moottorin käynnistys/pysäytys Moottorin käynnistäminen Kovalla pakkasella (alle 20 C lämpötilassa) käynnistystä voidaan helpottaa siten, että sytytysvirta pidetään kytkettynä joitain sekunteja ennen moottorin käynnistämistä. Jos moottori käynnistetään erittäin kylmässä ulkolämpötilassa (alle 10 C): paina kytkinpoljinta, kunnes moottori käynnistyy. Bensiinin suihkutusjärjestelmä Käännä avainta virtalukossa, mutta älä paina kaasupoljinta. Päästä avain välittömästi, kun moottori Ékäynnistyy. Dieselmallien ruiskutusjärjestelmä Käännä virta-avain asentoon M, käynti ja hehkutus, ja anna sen olla siinä, kunnes hehkutuksen merkkivalo sammuu. Käännä virta-avain käynnistysasentoon D. Älä paina kaasupoljinta. Päästä avain välittömästi, kun moottori käynnistyy. Nestekaasumallit Moottori käynnistetään aina bensiinillä: käytä käynnistysmoottoria painamatta kaasupoljinta, päästä avain välittömästi, kun moottori käynnistyy. Järjestelmä määrittää automaattisesti siirtymisen bensiinistä nestekaasuun. Nestekaasutilan aikana polttoainemittari voi ilmoittaa bensiinin tason alentuneen ja ajotietokone ei toimi. Nestekaasua käytettäessä on suositeltavaa, että kilometrin välein ajetaan 5-10 km bensiinitilassa. Järjestelmän kunnollisen toiminnan ja auton sähköisen bensiinipumpun vahingoittumisen välttämiseksi on bensiinisäiliössä säilytettävä aina noin 1/4 bensiiniä. Moottorin sammuttaminen Kun moottori käy joutokäyntiä, käännä avain Stop-asentoon St. Erityispiirre Automallista riippuen lisälaitteiden (radio jne.) toiminta lakkaa joko moottorin sammutuksen, ovien lukituksen tai kuljettajan oven avauksen yhteydessä. Älä koskaan jätä avainkorttia tai kaukosäädintä autoon edes vähäksi aikaa, jos lapsi (tai lemmikkieläin) jää autoon ilman valvontaa. Lapsi voi vaarantaa oman tai muiden ihmisten turvallisuuden, jos hän käynnistää moottorin tai käyttää sähkötoimisia laitteita, kuten sähkötoimisia lasinnostimia, tai lukitsee ovet. Tästä voi aiheutua vakavia vammoja. Älä koskaan katkaise virtaa, ennen kuin auto on täysin pysähtynyt. Kun moottori sammutetaan, kaikki tehostimella varustetut toiminnot, esim. jarru- ja ohjaustehostin, ja turvavarusteista mm. turvatyynyt ja turvavöiden esikiristimet lakkaavat toimimasta. Tämän lisäksi ohjaus lukkiutuu, kun avain vedetään virtalukosta. 2.3

72 Erityisohjeita, bensiinimallit Seuraavat olosuhteet saattavat vaurioittaa katalysaattoria: polttoaineen vähimmäistason varoitusmerkki palaa, mutta autolla ajetaan tästä huolimatta; polttoaineena on lyijypitoista bensiiniä; moottoriöljyyn tai polttoaineeseen on laitettu lisäaineita, joita ei ole hyväksytty. Myös seuraavat toimintahäiriöt saattavat vaurioittaa katalysaattoria: sytytysjärjestelmän toimintahäiriö, polttoaineen loppuminen tai irronnut sytytystulpan johdin, mikä ilmenee sytytyskatkoksina ja nykimisenä; tehon puute. Katalysaattori saattaa edellä mainituista syistä ylikuumentua, mikä vähentää sen toimintakykyä ja saattaa johtaa katalysaattorin vaurioitumiseen. Ylikuumentuminen voi vaurioittaa autosi muita osia. Jos toteat autossasi jonkin edellisistä toimintahäiriöistä, ota välittömästi yhteys merkkihuoltoon. Vältyt toimintahäiriöiltä, jos noudatat huoltokirjan mukaista huolto-ohjelmaa ja annat merkkihuollon suorittaa auton määräaikaishuollot. Käynnistysvaikeuksia Jos auton käynnistämisessä on häiriö, älä yritä käynnistää autoa liian pitkään (käyttämällä käynnistysmoottoria, työntämällä autoa liikkeelle tai hinaamalla sitä), sillä tämä vaurioittaa katalysaattoria. Toimintahäiriö on ensin paikannettava ja korjattava. Jos vian syytä ei löydy, älä jatka käynnistysyrityksiä, vaan vie auto merkkihuoltoon. Älä pysäköi autoa äläkä käynnistä sitä sellaisissa paikoissa, joissa paloherkät aineet (kuivat lehdet ja heinä) voivat syttyä kosketuksesta kuumaan pakoputkistoon. 2.4

73 ERITYISOHJEITA, DIESELMALLIT Dieselmoottorin käyntinopeus Dieselmoottoreissa on ruiskutuspumppu, joka rajoittaa käyntinopeuden kaikilla vaihteilla. Ajon aikana pakoputkesta voi tulla käytetyn polttoaineen laadusta riippuen poikkeuksellisesti valkoista savua. Tämä johtuu hiukkassuodattimen automaattisesta puhdistuksesta, eikä se vaikuta auton toimintaan. Talviolosuhteiden huomioiminen Pakkasesta johtuvat käynnistysvaikeudet voidaan välttää seuraavasti: Tarkista, että akussa on riittävä varaus. Huolehdi siitä, ettei polttoaineen taso säiliössä laske koskaan liian alas: näin vältät kondenssiveden kertymisen säiliön pohjalle. Polttoaineen loppuminen Kun polttoainesäiliö täytetään sen jälkeen, kun polttoaine on täysin loppunut, polttoainepiiri on ilmattava. Katso lisätietoja luvun 1 kohdasta Polttoainesäiliö ennen moottorin käynnistämistä uudelleen. Älä pysäköi autoa äläkä käynnistä sitä sellaisissa paikoissa, joissa paloherkät aineet (kuivat lehdet ja heinä) voivat syttyä kosketuksesta kuumaan pakoputkistoon. 2.5

74 ERITYISOHJEITA, NESTEKAASUMALLIT (1/3) Nestekaasuautot Autot toimivat sekä bensiinillä että nestekaasulla. Ne on varustettu kahdella eri säiliöllä. Mitä nestekaasu on Nestekaasu on nesteytettyä maakaasua. Se voidaan tunnistaa sille ominaisesta tuoksusta. A Polttoaineen määrän merkkivalot A Merkkivalot A (4 vihreää merkkivaloa ja 1 punainen) osoittavat nestekaasusäiliön tason (1 merkkivalo = noin 1/5). Punainen merkkivalo ilmoittaa polttoainemäärän. Ilmoitettu nestekaasun määrä on suuntaa antava arvo. Punainen merkkivalo ilmoittaa, että säiliö on lähes tyhjä, ja että moottori toimii vähimmäistasossa olevalla polttoaineella (noin litraa). Nestekaasun asentaminen autoon voi aiheuttaa muutoksia bensiinimallin ominaisuuksiin. Se voi vaikuttaa paikkojen määrään, massoihin (hyötykuormiin) ja hinauskapasiteettiin. Ota yhteys jälleenmyyjään. D C B Nestekaasu-/bensiinitilan valintakytkin C Mahdollistaa polttoainetilasta toiseen siirtymisen. Vihreä merkkivalo D Kun merkkivalo palaa, nestekaasutila on valittuna. Keltainen merkkivalo B Kun merkkivalo palaa, bensiinitila on valittuna. Jos keltainen valo palaa samalla, kuin vihreä valo vilkkuu hitaasti ja merkkiääni kuuluu, ota yhteys merkkihuoltoon tarkastusta varten. 2.6

75 ERITYISOHJEITA, NESTEKAASUMALLIT (2/3) C A Toimintahäiriöt Moottorin toimintaan mahdollisesti vaikuttavien toimintahäiriöiden tapauksessa järjestelmä siirtyy automaattisesti nestekaasutilasta bensiinitilaan. Tämä vahvistetaan: keltaisen merkkivalon B syttymisellä, vihreän merkkivalon D hitaalla vilkkumisella, äänimerkillä. Polttoaineen vaihto ajettaessa On suositeltavaa käyttää polttoainetilan C valintakytkintä auton käynnistämisen jälkeen. Siirtyminen bensiinistä nestekaasuun Paina kytkintä C, jolloin vaihto nestekaasuun tapahtuu ensimmäisellä kiihdytyksellä. Nestekaasun taso A aktivoituu. Keltainen merkkivalo B sammuu ja vihreä merkkivalo D vilkkuu nopeasti ja jää sitten palamaan vahvistukseksi nestekaasutilan valinnasta. D C B Siirtyminen nestekaasusta bensiiniin Vapauta kaasupoljin ja paina kytkintä C. Bensiinitila ilmoitetaan keltaisella merkkivalolla B. Automaattinen siirtyminen bensiinitilaan Järjestelmä siirtyy automaattisesti bensiinitilaan, jos säiliössä ei ole nestekaasua jäljellä. Tästä ilmoitetaan: vihreälläd ja keltaisella B merkkivalolla, äänimerkillä. Kun kytkintä C painetaan, äänimerkki loppuu ja ainoastaan keltainen merkkivalo B jää palamaan. Jos keltainen valo palaa samalla, kuin vihreä valo vilkkuu hitaasti ja merkkiääni kuuluu, ota yhteys merkkihuoltoon tarkastusta varten. 2.7

76 ERITYISOHJEITA, NESTEKAASUMALLIT (3/3) Ajaminen rankoissa olosuhteissa Rankoissa olosuhteissa ajettaessa (auto kuormattuna, korkea ulkolämpötila, lähtö jyrkässä rinteessä, jne.), on suositeltavaa siirtyä bensiinitilaan. Onnettomuustilanteessa Tärkeimmät varotoimenpiteet ovat samat kuin bensiinimallille: kytke seisontajarru, sammuta moottori (varolaite, joka keskeyttää nestekaasun tulon moottoriin, aktivoituu automaattisesti), katkaise virta, noudata paikallista lainsäädäntöä. Nestekaasun tuoksu on hyvin erityinen, ja se on helppo tunnistaa mahdollisten vuotojen tapauksessa. Jos havaitset kaasun hajua ajoneuvossasi tai sen lähistöllä: siirry välittömästi bensiinitilaan ja varmista, että auton lähistöllä ei ole mitään syttymislähteitä, hakeudu merkkihuoltoon. Mihinkään nestekaasujärjestelmän osiin ei saa koskea, kohdistaa iskuja, eikä niitä saa purkaa. 2.8

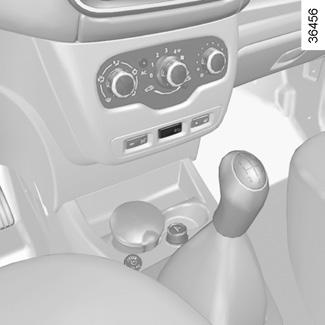

77 eco-ajaminen Ajoneuvoversiosta riippuen käytössäsi on eri toimintoja, joiden avulla voit pienentää polttoaineen kulutusta: käyntinopeusmittari, vaihteenvaihdon merkkivalot, tila ECO aktivoitu painikkeella ECO. Vaihteenvaihdon merkkivalot 1 Ajoneuvosta riippuen kojetaululla oleva merkkivalo ilmoittaa parhaan hetken isomman tai pienemmän vaihteen vaihdolle polttoaineen säästön optimoimiseksi: Š kytke suurempi vaihde kytke pienempi vaihde. Tila ECO ECO-tila on toiminto, joka optimoi polttoaineen kulutuksen. Automallista riippuen se vaikuttaa tiettyihin kulutuksen osa-alueisiin, esimerkiksi moottoriin. Toiminnon kytkeminen käyttöön Paina kosketinta 3. Merkkivalo 2 ECO ilmestyy kojetauluun toiminnon kytkennän vahvistamiseksi. Voit palauttaa moottorin täyden suorituskyvyn ja poistaa ECO-toiminnon käytöstä milloin tahansa painamalla kaasupolkimen kokonaan pohjaan asti. Toiminnon kytkeminen pois käytöstä Paina kosketinta 3. Merkkivalo 2 ECO sammuu kojetaulusta poiskytkennän vahvistamiseksi. 2.9

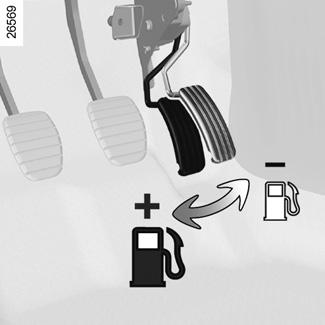

78 Neuvoja: päästöjen vähentäminen, polttoaineen säästö ja ajaminen (1/3) Autosi noudattaa käytöstä poistettujen autojen kierrätystä ja hyödyntämistä koskevia kriteereitä, jotka tulevat voimaan vuonna Jotkut auton osista on siis suunniteltu kierrätys huomioon ottaen. Nämä osat voidaan purkaa helposti, jotta ne voidaan ottaa talteen ja käsitellä uudelleen kierrätysprosessissa. Lisäksi autosi on suunniteltu siten, että sen tehtaalla tehdyt säädöt ja alhainen polttoaineenkulutus täyttävät voimassa olevat päästötasoja koskevat määräykset. Se pyrkii aktiivisesti rajoittamaan saastuttavia päästöjä ja tehostamaan polttoaineen käyttöä. Pakokaasujen määrä sekä auton polttoaineenkulutus riippuvat myös sinusta itsestäsi. Varmista sen oikea huolto ja käyttö. Polttoaineen säästäminen Kulutuksen optimoimiseksi kojelaudan merkkivalo ilmoittaa automallikohtaisesti, milloin kannattaa kytkeä suurempi tai pienempi vaihde: \ kytke suurempi vaihde [ kytke pienempi vaihde. Huolto Ota huomioon, että pakokaasupäästöjä koskevien säännösten rikkominen on rangaistava teko. Jos annat vaihtaa muita kuin valmistajan hyväksymiä varaosia moottoriin, polttoainejärjestelmään tai pakosarjaan, auto ei välttämättä enää täytä pakokaasupäästöjä koskevia määräyksiä. Noudata huoltokirjan mukaista huolto-ohjelmaa ja anna merkkihuollon suorittaa autosi säädöt ja tarkastukset. Merkkihuollolla on käytössään erikoislaitteet ja -työkalut, joiden avulla auton säädöt voidaan tehdä oikein. Moottoritilassa tehtävät säädöt Sytytys: säätöjä ei tarvita. sytytystulpat: jotta auton polttoaineenkulutus ja suorituskyky pysyisivät optimaalisina, täytyy huollossa noudat-taa tarkasti tutkimuslaitostemme määrä-yksiä. Jos sytytystulpat vaihdetaan, tarkasta että tulppien merkki, tyyppi ja kärkiväli täyttävät moottorille määritellyt vaatimukset. Ota yhteys merkkihuoltoon. Joutokäynti: säätöjä ei tarvita. Ilmansuodatin, dieselin polttoainesuodatin: tukkeutunut suodatinpanos pienentää moottorin tehoa. Suodatinpanos on vaihdettava. 2.10

79 Neuvoja: päästöjen vähentäminen, polttoaineen säästö ja ajaminen (2/3) Pakokaasujen päästönvalvonta Pakokaasujen päästötason valvontajärjestelmä auttaa havaitsemaan auton pakokaasujen puhdistusjärjestelmän viat. Vikojen seurauksena ympäristöön voi päästä haitallisia yhdisteitä tai vika voi vaurioittaa autoa. Ä Tämä merkkivalo ilmaisee järjestelmän toimintahäiriön: Merkkivalo syttyy kytkettäessä virta päälle ja sammuu, kun moottori käynnistetään. Jos merkkivalo palaa jatkuvasti, ota viipymättä yhteys merkkihuoltoon. Jos merkkivalo vilkkuu, laske moottorin pyörintänopeutta, kunnes merkkivalo lakkaa vilkkumasta. Ota viipymättä yhteys merkkihuoltoon. Ajaminen Älä lämmitä moottoria joutokäynnillä. Aja rauhallisesti ja vältä voimakkaita kiihdytyksiä, kunnes moottori on lämmennyt normaaliksi. Auto kuluttaa paljon polttoainetta suurilla tuntinopeuksilla. Urheilullinen ajotapa nostaa polttoainekustannuksia. aja mieluummin joustavasti. Vältä jarrun jatkuvaa käyttöä: ennakoi tiellä olevat esteet ja kaarteet, jolloin auton vauhdin hidastamiseen riittää kaasun löysääminen. Vältä rajuja kiihdytyksiä. Älä kiihdytä autoa pienillä vaihteilla siten, että moottorin käyntinopeus nousee korkeimmille kierroslukemille. Käytä ajaessasi nopeuteen nähden suurinta mahdollista vaihdetta siten, että moottori ei rasitu liikaa. Älä kiihdytä ylämäkeen pitääksesi nopeuden vakiona: säilytä tasainen kaasupolkimen asento. Kaasupolkimen painallus vapaalla, ennen kuin vaihdat pienemmälle vaihteelle tai pysäytät moottorin, on turhaa nykyisillä autoilla. Rankkasateet, tulvat. Älä aja ajoradalla, jossa vesi nousee yli pyöränvanteen alareunan. Ajamisen häiriöt Käytä kuljettajan puolella ehdottomasti oikeanlaisia lattiamattoja, jotka voidaan kiinnittää niille tarkoitettuihin kiinnikkeisiin. Tarkasta kiinnitykset säännöllisesti. Älä aseta useita mattoja päällekkäin. Polkimien kiinnitarttumisvaara. 2.11

80 Neuvoja: päästöjen vähentäminen, polttoaineen säästö ja ajaminen (3/3) Yleisiä käyttöohjeita Sähkölaitteiden käyttö kuluttaa polttoainetta: sammuta kaikki sähkölaitteet, kun niitä ei tarvita. Pidä kuitenkin turvallisuussyistä ajovalot aina päällä. (Näe ja näy!) Kun haluat autoon raitista ilmaa, käytä auton omaa ilmanvaihtojärjestelmää. Jos ajat auton ikkunat auki, polttoaineen kulutus kasvaa +4 % ajettaessa 100 km/h tuntivauhdilla. Autoissa, joissa on ilmastointilaite, polttoaineen kulutus kasvaa (erityisesti kaupunkiajossa), kun laite on käytössä. Jos autossa ei ole automaattista ilmastointia, sammuta järjestelmä, kun et enää tarvitse sitä. Neuvoja polttoaineenkulutuksen minimoimiseksi ja ympäristön suojelemiseksi: Jos auto on ollut pysäköitynä kuumalla säällä tai suorassa auringonpaisteessa, tuuleta sitä muutama minuutti ennen käynnistämistä saadaksesi kuuman ilman ulos. Vältä polttoaineen täyttämistä reunoja myöten, näin estät polttoaineen läikkymisen. Irrota kattoteline, jos sitä ei käytetä. Suurikokoisia esineitä on taloudellisempi kuljettaa perävaunussa kuin kattotelineellä. Matkailuvaunua vedettäessä kannattaa käyttää valmistajan hyväksymää tuuliohjainta, joka on muistettava säätää sopivaan asentoon. Vältä ovelta ovelle -ajoa (lyhyet välimatkat ja pitkät välipysähdykset), koska moottori ei tällöin lämpene tarpeeksi. Renkaat Riittämätön rengaspaine lisää polttoaineenkulutusta. Sellaisten renkaiden käyttö, joita valmistaja ei ole suositellut, voi lisätä polttoaineenkulutusta. 2.12

81 Ympäristö Autosi on suunniteltu haluten kunnioittaa ympäristöä koko auton eliniän ajan: sen valmistuksesta ja käytöstä aina sen elinkaareen loppuun. Valmistajan sitoutumisesta kertoo eco²merkintä. Valmistus Autosi on valmistettu teollisuusalueella, jossa pyritään vähentämään teollisuuden vaikutuksia asukkaisiin ja ympäröivään luontoon. Esimerkiksi veden ja energian kulutusta on vähennetty, näkyviä haittoja ja meluhaittoja on vähennetty, samoin päästöjä ilmakehään ja veteen. Jätteitä lajitellaan ja kierrätetään. Päästöt Autosi on suunniteltu siten, että se päästää vähemmän kasvihuonepäästöjä (CO2), ja näin ollen se kuluttaa vähemmän (esimerkiksi: 140 g/km vastaa diesel-auton kulusta 5,3 l/100 km). Lisäksi autoissa on pakokaasun puhdistusjärjestelmiä, kuten katalysaattori, lambdatunnistin, aktiivihiilisuodatin (tämä estää säiliöstä tulevien haihtuvien polttoainehöyryjen pääsyn ilmaan) jne. Tietyissä dieselautoissa tätä järjestelmää täydentää hiukkassuodatin, jonka avulla vähennetään nokihiukkaspäästöjä. Osallistu sinäkin ympäristönsuojeluun Käytetyt osat (esimerkiksi akku, paristot, öljyn- ja ilmansuodatin) ja öljykanisterit (tyhjät tai jäteöljykanisterit) täytyy toimittaa ongelmajätekeräykseen tai niille tarkoitettuihin keräyspaikkoihin. Kun auto poistetaan käytöstä, se täytyy toimittaa hajottamoon, joka huolehtii osien kierrätyksestä. Noudata kaikissa tapauksissa paikallista lainsäädäntöä jätteiden käsittelystä. Materiaalien uusiokäyttö Autosi on 85 % kierrätettävissä ja 95 % uudelleen käytettävissä. Tämän tavoitteen saavuttamiseksi useat auton osat on suunniteltu siten, että ne voidaan kierrättää. Suunnittelu ja materiaalit on tutkittu erittäin tarkasti, jotta osat voidaan helposti purkaa ja siirtää niille varattuihin erikoispaikkoihin. Koska raaka-ainelähteiden säilyminen halutaan ottaa huomioon, tässä autossa on useita kierrätettäviä muoviosia tai uusiutuvia osia (kasvi- tai eläinperäiset materiaalit kuten puuvilla tai villa). 2.13

82 VAIHDEKEPPI 1 Peruutusvaihteen kytkeminen (auto pysähdyksissä) Siirrä vaihteenvalitsin peruutusvaihteelle vaihteenvalitsimen nupin 1 vaihdekaavion mukaisesti ja (automallin mukaan) nosta rengasta ylöspäin. Peruutusvalot syttyvät, kun peruutusvaihde kytketään päälle ja sytytysvirta on kytketty. Kun auton alustaan kohdistuu törmäys auton liikkuessa (esimerkiksi osutaan pylvääseen, korkeaan jalkakäytävän reunaan tai toiseen kulkuneuvoon), auto voi vahingoittua (esimerkiksi akseli vääntyy). Onnettomuusvaaran välttämiseksi anna merkkihuollon tarkastaa autosi. 2.14

83 SEISONTAJARRU/OHJAUSTEHOSTIN 2 Kiristäminen Vedä vipua 1 ylöspäin. Varmista, ettei auto liiku. Ohjaustehostin Älä pidä ohjausta ääriasennossa auton ollessa pysähdyksissä ja moottorin käydessä, koska ohjaustehostimen pumppu voi tällöin vaurioitua. Ohjauspyörää voidaan kääntää, vaikka moottori on pysäytettynä tai järjestelmässä on toimintahäiriö. Tällöin on käytettävä enemmän voimaa. 1 Seisontajarru Vapauttaminen Vedä vipua 1 hiukan ylöspäin, paina painike 2 pohjaan ja käännä vipu kokonaan ala-asentoon. Jos seisontajarru on jäänyt osittain päälle ajon ajaksi, kojetaulun punainen merkkivalo jää palamaan. Tarkista, ettei seisontajarru ole osittain päällä ajon aikana (punainen merkkivalo sammunut), ylikuumenemisen tai jopa vaurioitumisen vaara. Pysähtyneenä voi joskus olla tarpeen kiristää vipua lisää yhden tai kahden salpaloven verran ja kytkeä vaihde päälle (1. vaihde tai peruutusvaihde) Näin menetellään, jos auto on pysäköity jyrkkään rinteeseen ja/tai se on lastattu raskaasti. Älä koskaan sammuta moottoria alamäessä äläkä muutenkaan auton liikkuessa, koska ohjaustehostin lakkaa tällöin toimimasta. 2.15

84 AJAMISEN APU- JA TEHOSTUSLAITTEET (1/3) Automallikohtaisia ajamisen apulaitteita ovat: ABS (lukkiutumattomat jarrut) ajovakauden hallintajärjestelmä ESC ja aliohjautuvuuden hallintajärjestelmä sekä luistonestojärjestelmä ASR ; hätäjarrutustehostin ja automallikohtaisesti jarrutuksen ennakointijärjestelmä. Toiminnot auttavat säilyttämään ajovakauden tilanteessa, jossa ollaan menettämässä auton hallinta. Järjestelmä muuttaa auton käyttäytymistä kuljettajan haluamaan suuntaan. Kehittyneimmänkään toiminnon tarkoituksena ei ole kuitenkaan korvata kuljettajan huomiokykyä. Järjestelmä ei voi kumota fysiikan lakeja. Sen tarkoituksena ei ole rohkaista ketään ajamaan liian suurilla ajonopeuksilla. Järjestelmät eivät koskaan korvaa kuljettajan tarkkaavaisuutta auton käsittelyssä kaarreajossa (kuljettajan on jatkuvasti huomioitava yllättävät tekijät, jotka saattavat vaikuttaa auton käytökseen). ABS (lukkiutumattomat jarrut) Kun autolla joudutaan jarruttamaan voimakkaasti, ABS:n avulla estetään pyörien lukkiutuminen, jolloin pysähtymisetäisyys on hallinnassa ja samoin auton ohjaus pysyy hallinnassa. Tällöin voidaan tehdä väistöliikkeitä koko ajan jarruttaen. Järjestelmän avulla jarrutusmatka voidaan pitää lyhyenä erityisesti pidon ollessa huono (esim. märkä tie). ABS-järjestelmän toiminta tuntuu ajettaessa jarrupolkimen värähtelynä. ABSjärjestelmän avulla ei voida milloinkaan parantaa renkaiden ja tien välistä fyysistä pitokykyä. Tarpeellista varovaisuutta on ehdottomasti noudatettava (huomioitava esim. turvaväli edellä ajavaan autoon). Jos joudut jarruttamaan vaaratilanteessa äkillisesti, paina jarrupoljinta lujaa ja yhtäjaksoisesti. Auton jarrupoljinta ei tarvitse painaa lyhyesti useita kertoja peräkkäin (kuten pumppausjarrutuksessa tehdään). ABS mukauttaa jarrujärjestelmään kohdistuvan voiman. Toimintahäiriöt: Jos ajettaessa merkkivalo x tulee kojetauluun, jarrutus on silti edelleen varmistettu Jos merkkivalot x ja D palavat kojetaulussa, jarrujärjestelmässä on toimintahäiriö. Tällöin ABS- ja ESC-järjestelmän sekä hätäjarrutustehostimen toiminta on myös estetty. Kysy lisätietoja merkkihuollosta. Jarrut toimivat vain osittain. Äkkijarrutus on tässä tilanteessa vaarallista: sinun on ehdottomasti pysäytettävä auto mahdollisimman pian paikkaan, jossa pysäköiminen on mahdollista muuta liikennettä vaarantamatta. Ota yhteys merkkihuoltoon. 2.16

85 AJAMISEN APU- JA TEHOSTUSLAITTEET (2/3) Ajovakauden hallintajärjestelmä ESC ja aliohjautuvuuden hallintajärjestelmä ja luistonestojärjestelmä ASR Ajovakauden hallintajärjestelmä ESC Järjestelmän tarkoituksena on auttaa kuljettajaa säilyttämään auton hallinta kriittisissä tilanteissa (esim. väistettäessä tiellä olevaa estettä, pidon kadotessa kaarreajossa). Toimintaperiaate Ohjauspyörän kääntökulman anturin avulla järjestelmä päättelee, mikä on kuljettajan haluama ajolinja. Muut auton anturit mittaavat auton todellista ajolinjaa. Järjestelmä vertaa kuljettajan toimenpiteitä auton todelliseen ajolinjaan ja korjaa jälkimmäistä tarpeen mukaan puuttumalla tiettyjen pyörien jarrutukseen ja/tai moottorin tehoon. Kun järjestelmä on käytössä, merkkivalo syttyy kojetauluun. Aliohjautuvuuden hallintajärjestelmä Järjestelmä täydentää ajovakauden hallintajärjestelmän ESC toimintaa, jos aliohjautuvuus on erittäin voimakasta (etupyörien pito on heikko). Luistonestojärjestelmä ASR Järjestelmä estää vetopyörien luiston ja pitää auton suuntavakaana liikkeellelähdössä ja kiihdytyksissä tai moottorijarrutuksissa. Toimintaperiaate Järjestelmä mittaa pyöräanturien tietojen perusteella vetopyörien pyörintänopeutta ja vertaa niitä keskenään. Jos pyörä alkaa luistaa, järjestelmä jarruttaa sitä. Pyörää jarrutetaan, kunnes sen pyörintänopeus on sopiva, jotta pyörän pito saadaan jälleen palaamaan. Järjestelmä säätää myös moottorin käyntinopeutta pyörien pitoon sopivaksi kaasupolkimen asennosta riippumatta. Toimintahäiriöt Kun järjestelmä havaitsee toimintahäiriön, merkkivalo ja/tai merkkivalo syttyvät palamaan kiinteästi kojetaulussa. Tällöin ESC- ja ASR-järjestelmien toiminta on estetty. Kysy lisätietoja merkkihuollosta. 2.17

86 AJAMISEN APU- JA TEHOSTUSLAITTEET (3/3) 1 ASR-toiminnon kytkeminen pois käytöstä Joissakin tilanteissa (erittäin pehmeällä alustalla, esim. lumessa tai savessa, tai ajettaessa lumiketjut asennettuina) järjestelmä voi laskea moottorin käyntinopeutta luiston rajoittamiseksi. Jos moottorin käyntinopeutta ei haluta rajoittaa, toiminnon voi poistaa käytöstä painamalla painokytkintä 1. Tässä tapauksessa merkkivalo syttyy kiinteänä kojetauluun. Tämä toiminto ei poista ESC-järjestelmää käytöstä. Luistonestojärjestelmä ASR on tarkoitettu täydentämään ajoturvallisuutta, joten suosittelemme, ettet poista sitä käytöstä ajon ajaksi. Ota järjestelmä mahdollisimman pian käyttöön painamalla uudelleen painokytkintä 1. Huomautus: toiminto kytkeytyy automaattisesti uudelleen, kun auton virta kytketään tai kun ajonopeus ylittää noin 50 km/h. Hätäjarrutustehostin ABS-järjestelmää täydentävä hätäjarrutustehostin lyhentää osaltaan pysähtymismatkaa voimakkaan jarrutuksen yhteydessä. Toimintaperiaate Järjestelmä havaitsee hätäjarrutustilanteen. Tällöin jarrutehostus toimii välittömästi enimmäisteholla, ja jarrujen lukkiutumisen estävä ABS-säätely kytkeytyy. ABS-jarrujärjestelmä toimii niin kauan kuin jarrupoljinta ei päästetä ylös. Hätävilkkujen syttyminen Hätävilkut voivat syttyä, kun auton vauhti hidastuu voimakkaasti (versiokohtainen toiminto). Toimintahäiriöt Jos järjestelmässä havaitaan toimintahäiriö, merkkivalo x syttyy kojetauluun. Kysy lisätietoja merkkihuollosta. Jarrutuksen ennakointi Jos vapautat kaasupolkimen nopeasti, järjestelmä ennakoi jarrutuksen automallikohtaisesti jarrutusmatkan lyhentämiseksi. 2.18

87 VAKIONOPEUSSÄÄDIN JA NOPEUDENRAJOITIN: nopeudenrajoitin (1/3) Nopeudenrajoitin on toiminto, joka estää ylittämästä valittua ajonopeuden arvoa eli nopeusrajaa. Säätimet 1 Järjestelmän pääkäyttökytkin. 2 Nopeusrajan kytkentä, tallennus muistiin ja huippunopeuden nosto (+). 3 Nopeusrajan vaihtelu alaspäin (-). 4 Nopeusrajan aktivointi ja haku muistista näyttöön (R). 5 Toiminnon asettaminen valmiustilaan (sekä nopeusrajan tallennus muistiin) (O). Toiminnon käyttöönotto Paina painokytkintä 1 symbolin kohdalta. Merkkivalo 6 palaa oranssina ja kojetauluun tulee viesti LIMIT sekä katkoviivat sen merkiksi, että nopeudenrajoitin on toiminnassa ja odottaa nopeusrajan tallentamista. Tallenna nykyinen nopeus painamalla painokytkintä 2 (+): nopeusraja ilmestyy katkoviivojen paikalle. Alhaisin tallennettava nopeus on 30 km/h. 2.19

88 VAKIONOPEUSSÄÄDIN JA NOPEUDENRAJOITIN: nopeudenrajoitin (2/3) 2 3 Ajaminen Vaikka enimmäisnopeusraja on tallennettu muistiin, auton ajaminen säädettyä enimmäisnopeutta hitaammin ei eroa mitenkään ajamisesta autolla, jossa nopeudenrajoitinta ei ole. Kun tallennettu nopeusraja on saavutettu, järjestelmä ei anna ajonopeuden nousta säädettyä nopeusrajaa suuremmaksi, vaikka kaasupoljinta painettaisiin. Poikkeuksena ovat hätätapaukset (katso kohta Nopeusrajan ylitys ). Nopeusrajan muuttaminen Nopeusrajaa voidaan muuttaa painamalla useita kertoja peräkkäin: painokytkintä 2 (+), jolloin nopeus kasvaa, painokytkintä 3 (-), jolloin nopeus pienenee. Nopeusrajan ylitys Nopeudenrajoittimen nopeusraja voidaan haluttaessa ylittää: paina kaasupoljin kokonaan pohjaan asti (vastuskohdan yli). Kun nopeusraja ylitetään, nopeusraja vilkkuu kojetaulussa. V a p a u t a k a a s u p o l j i n. Nopeudenrajoitustoiminto palaa käyttöön, kun saavutat muistiin tallennettua nopeutta alhaisemman nopeuden. Nopeudenrajoittimen säätötoiminnon estyminen Järjestelmä ei pysty säilyttämään säädettyä nopeusrajaa jyrkässä alamäessä. Tallennettu nopeusarvo vilkkuu kojetaulussa. Nopeudenrajoitintoiminto ei vaikuta missään tilanteessa jarrujärjestelmään. 2.20

89 VAKIONOPEUSSÄÄDIN JA NOPEUDENRAJOITIN: nopeudenrajoitin (3/3) Nopeudenrajoittimen enimmäisnopeuden haku näyttöön Jos nopeusraja on tallennettu muistiin, se voidaan hakea näyttöön painamalla painokytkintä 4 (R). 1 Toiminnon kytkeminen valmiustilaan Nopeudenrajoitustoiminto siirtyy valmiustilaan, kun kytkintä 5 (O) käytetään. Tässä tapauksessa nopeusrajoitus tallentuu muistiin ja kojetauluun ilmestyy viesti MEM yhdessä tallennetun nopeustiedon kanssa. Toiminnon keskeytys Keskeytä nopeudenrajoitustoiminto painamalla painokytkintä 1. Tällöin nopeusrajaa ei ole enää muistissa. Kojetaulun oranssi merkkivalo sammuu merkkinä toiminnon keskeytyksestä. Kun nopeudenrajoitin on valmiustilassa, painokytkimen (2 (+)) painaminen kytkee toiminnon uudelleen huomioimatta muistiin tallennettua nopeutta: silloin otetaan käyttöön se nopeus, jolla auto sillä hetkellä liikkuu. 2.21

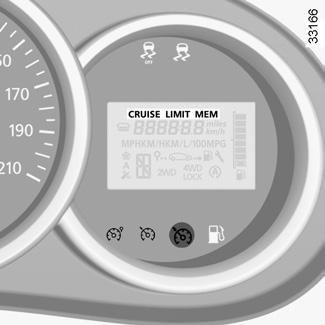

90 VAKIONOPEUSSÄÄDIN JA NOPEUDENRAJOITIN: vakionopeussäädin (1/4) Vakionopeussäädin on toiminto, jonka avulla voit pitää ajonopeutesi tasaisesti asettamassasi vakionopeudessa. Vakionopeus voidaan säätää, kun ajonopeus ylittää 30 km/h. Järjestelmän tavoitteena on osaltaan parantaa ajo-ominaisuuksia. Kehittyneimmänkään toiminnon tarkoituksena ei ole kuitenkaan korvata kuljettajan huomiokykyä. Missään tapauksessa järjestelmä ei korvaa nopeusrajoitusten noudattamista, kuljettajan valppautta (ole aina valmiina jarruttamaan, kaikissa olosuhteissa) eikä kuljettajan vastuuta. Vakionopeussäädintä ei saa käyttää vilkkaassa liikenteessä, mutkaisilla tai liukkailla kaduilla (jäiset tiet, vesiliirto, soratiet) tai huonolla säällä (sumu, sade, sivusuuntainen tuuli jne.) Onnettomuusvaara. Säätimet 1 Järjestelmän pääkäyttökytkin. 2 Vakionopeuden kytkentä, tallennus muistiin ja huippunopeuden nosto (+). 3 Vakionopeuden säätö alaspäin (-) 4 Vakionopeuden kytkentä ja tallennetun nopeuden palautus (R) 5 Toiminnon asettaminen valmiustilaan (ja vakionopeuden tallennus muistiin) (O) Vakionopeussäädin-toiminto ei vaikuta missään tilanteessa jarrujärjestelmään. 2.22

91 VAKIONOPEUSSÄÄDIN JA NOPEUDENRAJOITIN: vakionopeussäädin (2/4) Toiminnon käyttöönotto Paina painokytkintä 1 symbolin kohdalta. Merkkivalo 6 palaa vihreänä ja kojetauluun tulee viesti CRUISE sekä katkoviivat sen merkiksi, että vakionopeudensäädin on toiminnassa ja odottaa vakionopeuden tallentamista. 6 7 Vakionopeussäätö Vakiintuneessa nopeudessa (yli 30 km/h), paina katkaisinta 2 ((+)): toiminto on aktivoitu ja nopeus tallennettu muistiin. Vakionopeus korvaa kojetaulun katkoviivat ja säätö vahvistuu, kun kojetauluun ilmestyy viesti CRUISE ja merkkivalo 6 syttyy vihreänä merkkivalon 7 kanssa. Ajaminen Kun vakionopeus on tallennettu muistiin ja vakionopeussäädin on toiminnassa, voit nostaa jalan kaasupolkimelta. Huom.: On kuitenkin suositeltavaa pitää jalat polkimien läheisyydessä, jotta on hätätapauksen sattuessa valmiina toimimaan. 2.23

92 VAKIONOPEUSSÄÄDIN JA NOPEUDENRAJOITIN: vakionopeussäädin (3/4) 2 3 Vakionopeuden ylittäminen Tallennettu vakionopeus voidaan ylittää koska tahansa kaasupoljinta painamalla. Kun enimmäisnopeuden raja ylitetään, vakionopeuden ohjearvo vilkkuu kojetaulun näytössä. Vapauta kaasupoljin. Ajonopeus palaa muutaman sekunnin kuluttua aiemmin säädettyyn vakionopeuteen. Vakionopeudensäätimen säätötoiminnon estyminen Järjestelmä ei pysty säilyttämään säädettyä ajonopeutta jyrkässä alamäessä. Tallennettu nopeusarvo vilkkuu kojetaulussa. Vakionopeuden vaihtaminen Vakionopeuden arvoa voidaan muuttaa painamalla useita kertoja peräkkäin: painokytkintä 2 (+), jolloin nopeus kasvaa, painokytkintä 3 (-), jolloin nopeus pienenee. Vakionopeussäädin-toiminto ei vaikuta missään tilanteessa jarrujärjestelmään. 2.24

93 VAKIONOPEUSSÄÄDIN JA NOPEUDENRAJOITIN: vakionopeussäädin (4/4) Vakionopeuden muistiintallennus Jos nopeus on tallennettu muistiin, saat haettua sen näyttöön, kun ajo-olosuhteet ovat asianmukaiset (liikenne, tien kunto, sääolosuhteet jne.). Paina katkaisinta 4 (R), jos auton ajonopeus on yli 30 km/h. Kun tallennettu nopeusarvo palautetaan, säätimen aktivoinnin merkiksi syttyy merkkivalo. Huomautus: Jos aiemmin tallennettu nopeus on paljon suurempi kuin nykyinen ajonopeus, auto kiihdyttää voimakkaasti kyseiseen arvoon asti Toiminnon kytkeminen valvontatilaan Toiminto siirtyy valmiustilaan, kun liikutat: painokytkin 5 (O) jarrupoljinta, kytkinpoljinta. Kaikissa kolmessa tapauksessa vakionopeus säilyy muistissa ja viesti MEM ilmestyy kojetauluun. Valmiustilaan siirtymisen merkiksi merkkivalo sammuu. Kun vakionopeussäädin on valmiustilassa, painokytkimen 2 (+) painaminen kytkee säätötoiminnon uudelleen huomioimatta muistiin tallennettua nopeuden arvoa: silloin otetaan käyttöön se nopeus, jolla auto sillä hetkellä liikkuu. Toiminnon keskeytys Vakionopeuden säätötoiminto keskeytyy, kun painat painokytkintä 1. Tällöin nopeusrajaa ei ole enää muistissa. Kojetaulun vihreät merkkivalot ja sammuvat merkiksi toiminnon keskeytyksestä. Vakionopeuden säätötoiminnon kytkeminen valvontatilaan tai pois päältä ei saa aikaan nopeuden nopeaa alenemista: sitä varten on jarrutettava jarrupoljinta painamalla. 2.25

94 PYSÄKÖINTITUTKA (1/2) Toimintaperiaate Auton takapuskuriin upotetut ultraäänianturit mittaavat auton etäisyyden esteisiin, kun peruutusvaihde on kytketty. Havaitset ultraäänianturin toiminnan äänimerkeistä. Äänimerkit kuuluvat sitä nopeammassa rytmissä, mitä lähempänä este on autoa. Kun este on noin 40 cm:n etäisyydellä, äänimerkki muuttuu yhtäjaksoiseksi. Kun kytket peruutusvaihteen, kuuluu äänimerkki. Jos merkkiääni on pitkä (3 sekuntia), se kertoo toimintahäiriöstä. Huomautus: Pidä huoli siitä, etteivät ultraäänianturit ole peittyneet (lika, kura tai lumi). Kun auton alustaan kohdistuu törmäys auton liikkuessa (esim. osutaan pylvääseen, korkeaan jalkakäytävän reunaan tai toiseen kulkuneuvoon), auto voi vahingoittua (esim. akselisto vääntyy). Onnettomuusvaaran välttämiseksi anna merkkihuollon tarkastaa autosi. Järjestelmän tavoitteena on osaltaan parantaa ajo-ominaisuuksia. Se ilmoittaa peruutettaessa äänimerkin avulla, kuinka pitkä välimatka on auton perästä esteeseen. Järjestelmän käytöstä huolimatta kuljettajan on tarkkailtava ympäristöä peruutettaessa. Matkustajien ja ympäristössä liikkujien turvallisuus on sinun vastuullasi. Kuljettajan tulee jatkuvasti ottaa huomioon yllättävät tekijät, jotka saattavat vaikuttaa autolla ajamiseen. Tarkkaile jatkuvasti ympäristössä liikkuvia lapsia, eläimiä, lastenvaunuja ja polkupyöriä. Huomioi peruuttaessasi myös pienet ja kapeat esteet, joita peruutustutka ei havaitse (esim. pienehköt kivet, erittäin ohuet kepit). 2.26

95 PYSÄKÖINTITUTKA (2/2) Toimintahäiriöt Jos järjestelmä havaitsee toimintahäiriön, se varoittaa siitä noin 3 sekunnin ajan kuuluvalla äänimerkillä. Kysy lisätietoja merkkihuollosta. 1 Järjestelmän toiminnanesto Voit kytkeä järjestelmän pois painamalla painokytkintä 1. Kytkimen varoitusvalo jää palamaan. Näin pois kytketty järjestelmä saadaan jälleen toimintaan uudella painalluksella. 2.27

96 2.28

97 Luku 3: Ajomukavuus ja varusteet Ilmanvaihtosuulakkeet, raitisilmasuuttimet Lämmitys, Tuuletus, Ilmastointi Ilmastointilaite: tietoja ja yleisiä käyttöohjeita Lasinnostimet Sisävalot Häikäisysuoja, Tartuntakahva Matkustamon säilytyslokerot ja -tilat Tuhkakupit, Savukkeensytyttimet, Lisävarusteiden pistorasiat Takaistuimien pääntuet Takaistuimet: toinen istuinrivi kolmas istuinrivi istuinten kokoaminen yhteen Tavaratila Tavaratilan säilytyslokerot ja -tilat Tavaroiden kuljettaminen tavaratilassa Tavaroiden kuljettaminen: hinaaminen, vetäminen Matkatavaroiden erotusverkko Matkatavaroiden peite Multimedialaitteet

98 ILMANVAIHTOSUULAKKEET, ilman poistosuuttimet (1/2) Vasen ilmanvaihtosuutin 2 Vasemman sivuikkunan huurteenpoistosuutin 3 Tuulilasin huurteenpoistosuuttimet 4 Keskimmäiset ilmanvaihtosuuttimet Oikean sivuikkunan huurteenpoistosuutin 6 Oikea ilmanvaihtosuutin 7 Edessä olevan jalkatilan lämmityssuuttimet 8 Hallintapaneeli 3.2

99 ILMANVAIHTOSUULAKKEET, ilman poistosuuttimet (2/2) Käytä autossasi olevan pahan hajun estämiseen vain siihen tarkoitettuja järjestelmiä. Kysy lisätietoja merkkihuollosta Keskimmäiset ja sivusuuntaiset ilmanvaihtosuuttimet Ilmavirran säätö Avataksesi ilmanvaihtosuulakkeen 9, paina ilmanvaihtosuulaketta (kohta 10) halutusta avauksesta riippuen. Suuntaus Kohdista ilmavirta kääntämällä ilmanvaihtosuulaketta 9. Älä laita tuuletusjärjestelmään mitään (esimerkiksi jos autossa on paha haju). Järjestelmä voi vaurioitua tai syttyä palamaan. 3.3

100 LÄMMITYS, TUULETUS, ILMASTOINTI (1/3) Ilman lämpötilan säätö Käännä säädintä 4 haluamasi lämpötilan mukaan. Mitä paksumpi kytkimen merkin kohdalla oleva punainen osoitin on, sitä korkeampi on valittu lämpötila. Säätimet Säädinten määrä riippuu auton varustetasosta. 1 Ilmanjako. 2 Ilmastointilaitteen kytkentä käyttöön / pois käytöstä. 3 Puhallusnopeuden säädin. 4 Puhallusilman lämpötilan säätö. 5 Matkustamon sisäilman kiertotilan käyttöönotto. 5 Tiedot ja käyttöohjeet: katso kohta Ilmastointilaite: Tiedot ja käyttöohjeet Puhallusnopeuden säätö Käytä säädintä Mitä enemmän säädin on oikealla, sitä suurempi on puhalletun ilman määrä. Jos haluat sulkea tulon kokonaan ja pysäyttää laitteen toiminnan, aseta säädin 3 kohtaan 0. Järjestelmä on pysähtynyt: ilman puhallusnopeus matkustamossa on nolla (auto pysähdyksissä). Heikko ilmavirtaus voi silti tuntua autolla ajettaessa. Jos säädin on kauan 0-asennossa, ikkunat voivat höyrystyä ja sisäilma muuttua tunkkaiseksi, koska matkustamoon ei tule raitista ilmaa. 3.4

101 LÄMMITYS, TUULETUS, ILMASTOINTI (2/3) 1 3 Huurteen ja jään nopea poisto Käännä säätimet 1, 3 ja 5 asentoon W: raitisilmapuhallus suurin puhallusnopeus huurteen ja jään poisto. Ilmastointilaitteen avulla lasien huurteen- ja jäänpoisto tehostuu. 5 Matkustamon sisäilman kiertotilan käyttöönotto Käännä säädin 5 asentoon â. Ilmavirta otetaan tällöin matkustamosta ja kierrätetään, eikä raitisilmapuhallus toimi. Sisäilmankierron avulla eristetään matkustamo ulkoilmasta (esim. ajettaessa alueella, jossa ilman laatu on huono jne.) nostetaan matkustamon lämpötilaa nopeasti. Jos säädin on kauan sisäilmankierron asennossa, ikkunat voivat höyrystyä ja sisäilma muuttua tunkkaiseksi, koska matkustamoon ei tule raitista ilmaa. On suositeltavaa, että laite kytketään heti normaalitoimintaan (raitisilmapuhallukselle) kiertämällä säädin 5 oikealle heti, kun ilmankierrätystä ei enää tarvita. 3.5

102 LÄMMITYS, TUULETUS, ILMASTOINTI (3/3) Ilmastointilaitteen kytkentä käyttöön / pois käytöstä Ilmastointilaite voidaan ottaa käyttöön tai kytkeä pois käytöstä painikkeella 2 (merkkivalo syttyy ja sammuu vastaavasti). Ilmastointilaitetta ei voida käynnistää, jos säädin 3 on asennossa 0. Matkustamon ilmanjaon säätö Käännä säädintä 1 valitaksesi haluamasi ilmanjaon. J Tässä säätimen asennossa ilmavirta suuntautuu kojelaudan suuttimiin. G Tässä laudan suuttimiin ja jalkatilaan. säätimen asennossa ilmavirta suuntautuu ainoastaan koje- F Tässä säätimen asennossa ilmavirta suuntautuu ensisijaisesti jalkatilaan ja kojelaudan suuttimiin. Jos haluat suunnata ilmavirran ainoastaan jalkatilaan, i sulje kojelaudan suuttimet. Ilmavirta on jaettu kaikkiin tuuletussuuttimiin, sivuikkunoiden ja tuulilasin huurteenpoistosuuttimiin sekä jalkatilaan. W Ilmavirta ohjataan tällöin tuulilasin huurteenpoistosuuttimiin ja sivuikkunoiden huurteenpoistosuuttimiin. Ilmastointilaitteen avulla: viilennetään matkustamon sisäilmaa poistetaan nopeasti ikkunoihin tiivistynyt höyry. Ilmastointilaitteen käyttö lisää polttoaineenkulutusta (ilmastointilaite kannattaa pysäyttää, kun sen käyttö ei enää ole tarpeen). Ilmastointilaite ei toimi ulkolämpötilan ollessa alhainen. 3.6

103 ILMASTOINTILAITE: tiedot ja käyttöohjeet Polttoaineenkulutus Polttoaineenkulutus nousee (erityisesti kaupunkiajossa), kun ilmastointilaite on käytössä. Autoissa, joissa on käsikäyttöinen ilmastointilaite, ilmastointilaite tulee sammuttaa, kun sitä ei enää tarvita. Neuvoja polttoaineenkulutuksen minimoimiseksi ja ympäristön suojelemiseksi Ajettaessa pidä ilmanvaihtosuuttimet auki ja ikkunat kiinni. Jos auto on ollut pysäköitynä helteellä tai suorassa auringonpaisteessa, muista tuulettaa autoa muutama minuutti kuuman ilman poistamiseksi ennen kuin käynnistät auton. Huolto Katso lisätietoja tarkastusvälistä auton huoltokirjasta. Toimintahäiriöt Jos havaitset laitteessa toimintahäiriön, ota yhteys merkkihuoltoon. Huurteen- ja jäänpoiston tai ilmastoinnin teho laskee. Matkustamon raitisilmasuodatin saattaa olla tukkeutunut. Ilmastointilaite ei kehitä kylmää ilmaa. Tarkista, että säätimien asennot ovat oikeat ja sulakkeet kunnossa. Muussa tapauksessa pysäytä laite. Vettä auton alla Kun ilmastointilaitetta on käytetty pitkään yhtäjaksoisesti, pysäköidyn auton alle saattaa tippua vettä höyryn kondensoituessa. Tämä ei ole merkki viasta. Älä avaa kylmäainejärjestelmää. Aine on vaarallista silmille ja iholle. 3.7

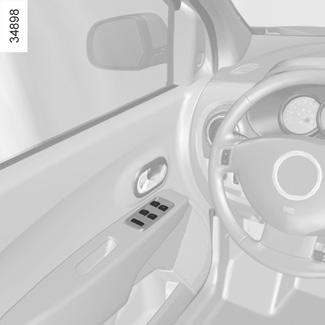

104 LASINNOSTIMET (1/2) kintä 4. Takamatkustajien turvavarusteet Kuljettaja voi estää lasinnostinten toiminnan painamalla kyt- Kuljettajan vastuu Älä koskaan jätä auton avainta virtalukkoon edes vähäksi aikaa, jos lapsi (tai lemmikkieläin) jää autoon ilman valvontaa. Lapsi voi vaarantaa oman tai muiden ihmisten turvallisuuden, jos hän käynnistää moottorin tai käyttää sähkötoimisia laitteita, kuten sähkötoimisia lasinnostimia, tai lukitsee ovet. Paina välittömästi ikkunan katkaisinta vastakkaiseen suuntaan, jos esimerkiksi raaja jää ikkunan väliin. Tästä voi aiheutua vakavia vammoja Sähkötoimiset lasinnostimet Paina tai vedä ikkunan painokytkintä laskeaksesi sen alas tai nostaaksesi sen halutulle korkeudelle. 2 Käytä kuljettajan paikalta kytkintä: 1 kuljettajan ikkunannostimen ohjaukseen 2 etumatkustajan lasinnostimen ohjaukseen 3 ja 5 takamatkustajien lasinnostimien ohjaukseen. Käytä matkustajien paikoilta kytkintä 6. 6 Älä laita esinettä nojaamaan raollaan olevaan ikkunaan: lasinnostimet voivat vaurioitua. 3.8

105 LASINNOSTIMET (2/2) 8 7 A Käsisäätöiset lasinnostimet Käännä kampea 7, kun haluat laskea tai nostaa ikkunan haluamallesi korkeudelle. Takasivulasi Ikkunaa voidaan raottaa käyttämällä kahvaa 8 (liike A). Tämän jälkeen ikkunan salpa kytketään päälle painamalla kahvaa oikealle. Kun suljet ikkunan, varmista että se on lukkiutunut. 3.9

106 SISÄVALOT Kattovalot Paina painokytkintä 1 tai 3, jolloin: valo palaa jatkuvasti, kattovalo palaa, kun ainoastaan kuljettajan ovi tai mallista riippuen yksi etuovi tai jokin neljästä ovesta avataan. Valo sammuu, kun avattu ovi on suljettu kunnolla Valo ei syty. Kartanlukuvalo Paina kosketinta 2. Tavaratilan valaistus 4 Kun ovien tai tavaratilan luukun lukitus avataan, kattovalot syttyvät ja sammuvat viiveellä. 3.10

107 HÄIKÄISYSUOJA/TARTUNTAKAHVA Häikäisysuoja edessä Käännä tuulilasin häikäisysuoja 1 tai 2 alas, tai napsauta se irti ja käännä sivuikkunan eteen. Ehostuspeili Kun kuljettajan puoleisessa häikäisysuojassa on ehostuspeili 3, siinä on suojakansi. Häikäisysuojan säilytyspaikka 4 Siihen voidaan kiinnittää maksullisen moottoritien maksukuitti jne. Tartuntakahva 5 Tartuntakahvasta voi pitää kiinni ajon aikana. Älä käytä kahvaa tukena noustessasi autoon tai autosta pois. Huolehdi, että peität ehostuspeilit suojakannella ajon aikana. Loukkaantumisvaara. 3.11

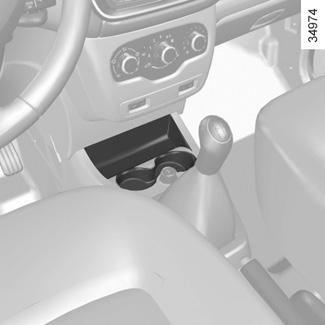

108 MATKUSTAMON SÄILYTYSLOKEROT JA -TILAT (1/4) 2 1 Hansikaslokero Jos varusteena autossa, avaa vetämällä kahvasta 1. Säilytyslokero 2 Älä säilytä avoimessa säilytyslokerossa painavia tai teräviä esineitä, jotka voivat kaarteessa, äkillisessä jarrutuksessa tai törmäyksessä lentää matkustajien päälle. 3.12

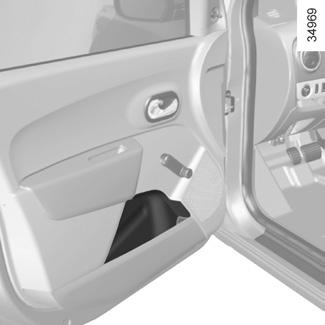

109 MATKUSTAMON SÄILYTYSLOKEROT JA -TILAT (2/4) 3 A 4 5 Kojelaudan säilytyslokero 3 Avaa säilytyslokero nostamalla sen kansi (jos varusteena) auki. Älä laita nesteitä sisältäviä esineitä tähän säilytyslokeroon (jos nestettä vuotaa, vaarana on vaurioiden aiheutuminen). Säilytyslokero A Vie käsi lokeroon 4 ja vedä, jolloin säilytyslokero A avautuu. Säilytyslokerot ovissa 5 Kuljettajan istuimen jalkatilassa ei saa olla mitään esineitä. Voimakkaassa jarrutuksessa irralliset esineet voivat joutua polkimien alle ja estää niiden käytön. Älä säilytä avoimessa säilytyslokerossa painavia tai teräviä esineitä, jotka voivat kaarteessa, äkillisessä jarrutuksessa tai törmäyksessä lentää matkustajien päälle. 3.13

110 MATKUSTAMON SÄILYTYSLOKEROT JA -TILAT (3/4) 6 7 Silmälasi- ja aurinkolasikotelo 6 Etuistuinten säilytyslokerot

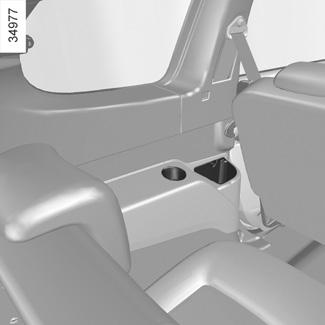

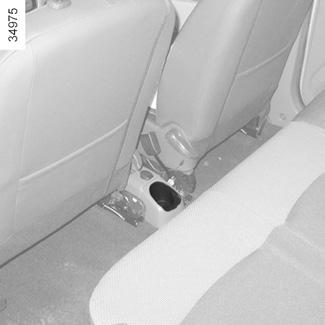

111 MATKUSTAMON SÄILYTYSLOKEROT JA -TILAT (4/4) Säilytyslokero 8 Juomatölkin pidikkeet 9, 10 ja 11 Säilytyslokero

112 TUHKAKUPPI, SAVUKKEENSYTYTIN, LISÄVARUSTEIDEN PISTORASIA Tuhkakuppi 1 Se voi sijaita kohdassa 2, 4 tai 6. Tuhkakuppi avataan nostamalla kantta. Tyhjennä tuhkakuppi vetämällä tuhkakuppia ja sen kantta, jolloin tuhkakuppi irtoaa kiinnityskohdastaan. 3 Savukkeensytytin tai lisävarusteiden pistorasia 3 Kun sytytysvirta on kytketty, savukkeensytytin 3 voidaan painaa sisään. Savukkeensytytin palautuu itsestään takaisin naksahtaen, kun se on toimintavalmis. Vedä se irti. Älä työnnä sytytintä pohjaan, kun panet sen paikoilleen käytön jälkeen. Lisävarusteiden pistorasia 5 Pistorasia on tarkoitettu valmistajan hyväksymiä lisävarusteita varten. Sähkölaitteen teho ei saa olla yli 120 Wattia (12 V). Jos autossa ei ole savukkeensytytintä ja tuhkakuppia, voit hankkia ne merkkihuollosta. Älä kytke varusteita, joiden enimmäisteho ylittää 120 W. Tulipalovaara. 3.16

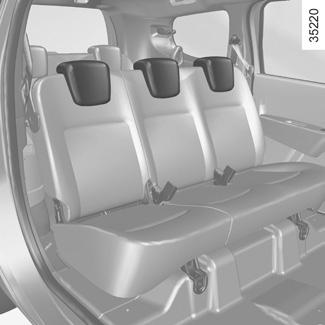

113 TAKAISTUIMIEN PÄÄNTUET (1/2) A A A A A B B B 1 1 Pääntuen A käyttöasento Nosta pääntuki täysin ylös ja laske sitä alas, kunnes se lukkiutuu. Pääntuen A irrotus Nosta pääntuki maksimiasentoon, paina kielekettä tai kielekkeitä 1 ja irrota pääntuki. Pääntuen A asettaminen paikoilleen Työnnä varret kiinnitysholkkeihin, paina kielekettä 1 ja laske pääntuki alas. Pääntuen A säilytysasento B Paina kielekettä 1 ja laske pääntuki täysin alas. Pääntuki voidaan laskea täysin alas B takaistuimen kääntämistä varten: Pääntukea ei saa laskea alas, jos istumapaikalla on matkustaja. Pääntuki on turvalaite. Sinun tulee valvoa, että tuki on paikoillaan ja oikein asennettu. Pääntuen yläreunan tulee olla päälaen korkeudella. 3.17

114 TAKAISTUIMIEN PÄÄNTUET (2/2) C 2 Pääntuen C asettaminen paikoilleen Työnnä varret kiinnitysholkkeihin, paina lukkoa 2 ja laske pääntuki alas. Pääntuen korkeuden säätäminen C (automallikohtainen toiminto) Paina lukon kielekettä 2 ja liu uta pääntukea samaan aikaan. Pääntuen C irrotus Paina kielekettä lukossa 2 ja irrota pääntuki. Pääntuki on turvalaite. Sinun tulee valvoa, että tuki on paikoillaan ja oikein asennettu. Pääntuen yläreunan tulee olla päälaen korkeudella. 3.18

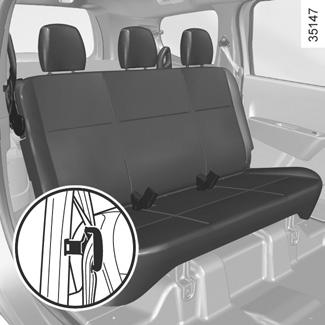

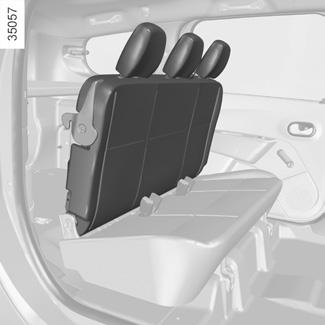

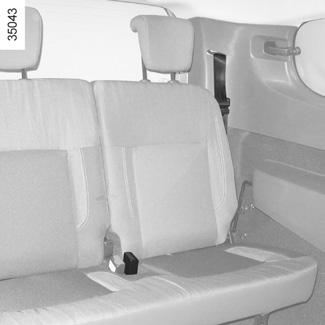

115 TAKAISTUINTEN muunneltavuus: toinen istuinrivi (1/3) 1 2 Selkänojan asettaminen paikoilleen Nosta selkänojat ylös. Varmista, että selkänoja lukkiutuu kunnolla. Kiinteä takaistuin Selkänojan kääntäminen Siirrä etuistuimia eteenpäin. Laita takaistuimen turvavyön salpa kiinnikkeeseen 1. laske kahvaa 2 Käännä selkänoja istuinosaa vasten Säädä etuistuimia. Kun takaistuimia siirretään, varmistu, että istuimien kiinnityskohdissa ei ole mitään (esim. pikkukiviä, kankaanpalasta, leluja jne.). Tarkista takaistuimen siirtämisen jälkeen, että takaturvavyöt ovat oikeilla paikoilla ja toimivat normaalisti. Tee säädöt turvallisuussyistä auton ollessa pysähtyneenä. 3.19

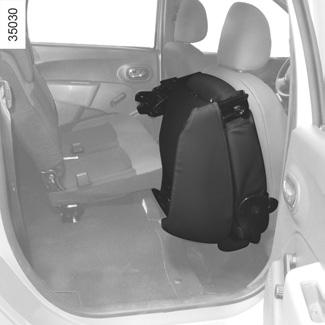

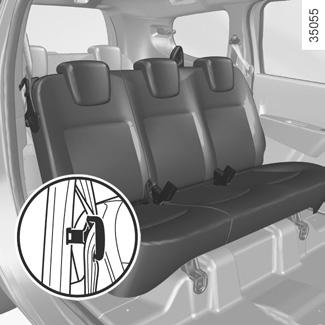

116 TAKAISTUINTEN muunneltavuus: toinen istuinrivi (2/3) 2 1 B A B A Takaistuin, jossa käännettävät selkänoja ja istuinosa Istuimen A tai istuinosan B laskemiseksi alas Siirrä etuistuimia eteenpäin. Laita takaistuimen turvavyön salpa kiinnikkeeseen 1. paina pääntuet alas (katso luvun 3 kohta Takaistuimien pääntuet ). Laske kahvaa 2. Käännä selkänoja istuinosaa vasten. nosta istuin pystysuoraan. Säädä etuistuimia ja varmista, että ne lukittuvat kunnolla. Kun takaistuimia siirretään, varmistu, että istuimien kiinnityskohdissa ei ole mitään (esim. pikkukiviä, kankaanpalasta, leluja jne.). Tarkista takaistuimen siirtämisen jälkeen, että takaturvavyöt ovat oikeilla paikoilla ja toimivat normaalisti. Istuimen A tai istuinosan B asettamiseksi takaisin Laske takaistuinta alas, kunnes se lukkiutuu. nosta selkänojat ylös varmista, että istuinosat ja selkänojat ovat lukkiutuneet kunnolla paikoilleen. Tee säädöt turvallisuussyistä auton ollessa pysähtyneenä. 3.20

117 TAKAISTUINTEN muunneltavuus: toinen istuinrivi (3/3) 2 Pääsy kolmannen istuinrivin istuimille Laske kahvaa 2. Käännä selkänoja istuinosaa vasten. nosta istuin pystysuoraan. Kun haluat istuimen takaisin alkuperäiseen asentoon, toimi päinvastoin. Lukitse istuimen selkänoja hyvin. Muutoin poista takaa lukittumista estävä esine. Toista toimenpide, kunnes istuin lukittuu kunnolla. Käyttörajoitus Kun toisen takaistuinrivin toisella istuimella istuu matkustaja, on kiellettyä ajaa toinen istuin alas taitettuna. Varmista loukkaantumisten välttämiseksi, ettei kukaan ole liikkuvien osien läheisyydessä. Kun käännät takaistuimen selkänojan takaisin ylös, varmista, että se lukkiutuu paikalleen. Jos käytät istuinsuojia, varmista etteivät ne estä selkänojan lukkiutumista. Aseta turvavyöt paikoilleen oikein. Aseta pääntuet paikoilleen. 3.21

118 TAKAISTUINTEN muunneltavuus: kolmas istuinrivi (1/3) Kolmannen takaistuinrivin istuimet voidaan kääntää alas tai irrottaa, kun kuljetetaan pitkiä esineitä. Istuinten taittaminen kokoon Varmista, että takaturvavyöt ovat kiinnikkeissä 1, paina pääntuet alas (katso luvun 3 kohta Takaistuimien pääntuet ), vapauta ohjaimet 2, paina selkänojien keskiosaa ja laske selkänojat istuinosan päälle, vapauta istuinosa vetämällä hihnasta 3 ja nosta istuin pystyasentoon. Varmista, että hihna 3 pysyy metallirenkaassaan 4. Vaarana on vaurioituminen. Tee säädöt turvallisuussyistä auton ollessa pysähtyneenä. Tarkista takaistuimen siirtämisen jälkeen, että takaturvavyöt ovat oikeilla paikoilla ja toimivat normaalisti. 3.22

119 TAKAISTUINTEN muunneltavuus: kolmas istuinrivi (2/3) Asettaaksesi istuimet uudelleen paikoilleen Varmista, että takaturvavyöt ovat kiinnikkeissä 1, Laske istuin lukitukseen asti. vapauta ohjaimet 2 ja nosta selkänojat hihnojen avulla 5, varmista, että istuinosa ja selkänojat ovat lukkiutuneet kunnolla paikalleen. Tarkista takaistuimen siirtämisen jälkeen, että takaturvavyöt ovat oikeilla paikoilla ja toimivat normaalisti. Käyttörajoitus Kun kolmannen istuinrivin yhdellä istuimella istuu matkustaja, on kiellettyä ajaa toisen istuinrivin istuimen selkänoja tai istuin alas taitettuna. Kun takaistuimia siirretään, varmistu, että istuimien kiinnityskohdissa ei ole mitään (esim. pikkukiviä, kankaanpalasta, leluja jne.). Kolmannen takaistuinrivin istuimille ei saa sijoittaa ihmisiä eikä eläimiä, jos matkatavaroiden peitettä ei ole kelattu auki. 3.23

120 TAKAISTUINTEN muunneltavuus: kolmas istuinrivi (3/3) Istuinten irrottamiseksi Varmista, että takaturvavyöt ovat kiinnikkeissä 1, paina pääntuet alas (katso luvun 3 kohta Takaistuimien pääntuet ), vapauta ohjaimet 2, paina selkänojien keskiosaa ja laske selkänojat istuinosan päälle, vapauta istuinosa vetämällä hihnasta 3 ja nosta istuin pystyasentoon, Avaa lukituksesta ohjaimet 6. nosta istuimia joko niiden poistamiseksi tai kokoamiseksi yhteen toisen rivin istuinten kanssa. 2 3 Istuinten asentaminen Varmista, että takaturvavyöt ovat kiinnikkeissä 1, asemoi istuimet lattiassa oleville koukuille 7, laske istuin lukitukseen asti vapauta ohjaimet 2 ja nosta selkänojat hihnojen avulla 5; varmista, että istuinosa ja selkänojat ovat lukkiutuneet kunnolla paikalleen. 3 Varmista, että hihna 3 pysyy metallirenkaassaan 4. Vaarana on vaurioituminen. Kun takaistuimia siirretään, varmistu, että istuimien kiinnityskohdissa ei ole mitään (esim. pikkukiviä, kankaanpalasta, leluja jne.)

121 TAKAISTUINTEN muunneltavuus: istuinten kokoaminen yhteen (1/3) Kaksi takaistuinriviä voidaan koota yhteen mahdollisimman suuren lastaustilan vapauttamiseksi auton takaosaan. Katso lisätietoja seuraavilta sivuilta. Tee auton säädöt turvallisuussyistä auton ollessa pysähtyneenä. Kolmas istuinrivi on raskas. Turvallisuussyistä sitä on käsiteltävä varoen 3.25

122 TAKAISTUINTEN muunneltavuus: istuinten kokoaminen yhteen (2/3) Kahden takaistuinrivin kokoaminen yhteen Käännä toisen takaistuinrivin istuimet alas. Katso lisätietoja luvun 3 kohdasta Toisen takaistuinrivin istuimet. Poista kolmannen takaistuinrivin istuimet. Katso lisätietoja luvun 3 kohdasta Kolmannen takaistuinrivin istuimet Käännä kolmannen takaistuinrivin istuimet (istuinosa eteenpäin ja pääntuki ylöspäin). Aseta ne toisen takaistuinrivin istuimia vasten, koukku 1 tangossa 2. Käännä kolmannen takaistuinrivin istuimet toisen istuinrivin istuimia vasten. Vedä säädettävät kiinnityshihnat 3 säilytystaskuista 5 ja vie ne etuistuinten pääntukien tankojen ympäri 4. Kiristä kiinnityshihnat 3 varmistaaksesi kokonaisuuden kiinnityksen. Tee auton säädöt turvallisuussyistä auton ollessa pysähtyneenä. Kolmas istuinrivi on raskas. Turvallisuussyistä sitä on käsiteltävä varoen. 3.26

123 TAKAISTUINTEN muunneltavuus: istuinten kokoaminen yhteen (3/3) 3 5 Asettaaksesi istuimet uudelleen paikoilleen Löysää ja irrota kiinnityshihnat 3 etuistuinten pääntuista ja laita ne säilytystaskuihin 5. Nosta ja vapauta kolmannen istuinrivin istuimet. Käännä kolmannen takaistuinrivin istuimet (istuinosa alaspäin, pääntuki ylöspäin) ja siirrä ne taakse. Laita kolmannen takaistuinrivin istuimet paikoilleen. Katso lisätietoja luvun 3 kohdasta Kolmannen takaistuinrivin istuimet. Laita toisen takaistuinrivin istuimet paikoilleen. Katso lisätietoja luvun 3 kohdasta Toisen takaistuinrivin istuimet. Tee auton säädöt turvallisuussyistä auton ollessa pysähtyneenä. Kolmas istuinrivi on raskas. Turvallisuussyistä sitä on käsiteltävä varoen. 3.27

124 Tavaratila 1 2 Avaaminen Sähkökytkin Ovien ja luukkujen lukituksen ollessa auki paina painiketta 1 ja nosta tavaratilan luukkua. Sulkeminen Laske tavaratilan luukku alas pitäen aluksi kiinni sisäkahvasta 2. Kun takaluukku on noin olkapäiden korkeudella, tönäise se varoen kiinni. Lukitseminen käsin Työnnä avain tavaratilan lukkoon, käännä sitä ja paina painiketta 1. Varmista turvallisuussyistä ennen liikkeellelähtöä, että kaikki auton ovet ovat kiinni. 3.28

125 Tavaratilan säilytyslokerot ja -tilat Kiinnityskoukut Kuorma voidaan kiinnittää tavaratilan kaikissa kulmissa oleviin koukkuihin 1. Sijoita aina painavimmat esineet suoraan lattialle. Käytä tavaratilan lattiassa olevia kiinnityskoukkuja, jos ne kuuluvat auton varusteisiin. Tavaratila on kuormattava siten, etteivät esineet pääse siirtymään matkustamon puolelle voimakkaassakaan jarrutuksessa. Kiinnitä takaistuimen turvavyöt lukkoihinsa silloinkin, kun takaistuimella ei ole matkustajia. Säilytysverkko 2 Sijoita matkatavarat tavaratilaan siten, että painavimmat on asetettu takaistuimen selkänojaa vasten. 3.29

126 TAVAROIDEN SIJOITTAMINEN tavaratilaan Sijoita tavarat tavaratilaan siten, että pitkä sivu on asetettu seuraavasti: normaalisti tavarat sijoitetaan takaistuimen selkänojia vasten (esimerkiksi A), A etuistuimia vasten toisen ja/tai kolmannen rivin istuinten ollessa taitettuina. Katso lisätietoja tämän luvun kohdasta Toisen takaistuinrivin istuimet (esimerkki B ja C). Sijoita painavimmat esineet tavaratilan lattiaa vasten. B C Sijoita aina painavimmat esineet suoraan lattialle. Käytä tavaratilan lattiassa olevia kiinnityskohtia, jos ne kuuluvat auton varusteisiin. Tavaratila on kuormattava siten, etteivät esineet pääse siirtymään matkustamon puolelle voimakkaassakaan jarrutuksessa. Kiinnitä takaistuimen turvavyöt lukkoihinsa silloinkin, kun takaistuimella ei ole matkustajia. 3.30

127 TAVAROIDEN KULJETTAMINEN: hinaaminen, vetäminen A A = 940,6 mm Jos vetokoukku peittää auton takana rekisterikilven tai takavalon, koukku on irrotettava silloin, kun sitä ei tarvita. Noudata aina paikallista lainsäädäntöä. Sallittu aisapaino, sallittu perävaunupaino (jarrullinen ja jarruton): Katso kappale Massat luvusta 6. Vetokoukun asennus ja käyttöä koskevat rajoitukset: katso lisätietoja valmistajan asennusohjeesta. Ohjekirja kannattaa säilyttää auton muiden käsikirjojen kanssa. 3.31

128 TAVAROIDEN KULJETTAMINEN: Suojaverkko Suojaverkko (jos varusteena) eristää matkustamon tavaratilasta, jossa kuljetetaan lemmikkieläimiä tai matkatavaroita. Se asennetaan toisen istuinrivin taakse tai kuljettajan ja etumatkustajan istuinten taakse. 3 Matkatavaroiden suojaverkolla ei saa sitoa tai kiinnittää esineitä. Loukkaantumisvaara. 3 Suojaverkon asettaminen toisen istuinrivin taakse Matkustamon puolella, molemmilla sivuilla tehtävät toimenpiteet: Nosta peitekantta 2, jolloin pääset käsiksi suojaverkon yläkiinnityskohtiin. Työnnä suojaverkon ylätangon 4 päät kiinnityskohtiin. Kiinnitä verkon hihnojen 5 molemmat koukut 6 kiinnityskohtiin 3. Säädä suojaverkon hihna 5 siten, että verkko pingottuu kunnolla Suojaverkon asentaminen etuistuimien taakse Matkustamon puolella, molemmilla sivuilla tehtävät toimenpiteet: Nosta peitekantta 1, jolloin pääset käsiksi suojaverkon yläkiinnityskohtiin. Työnnä suojaverkon ylätangon 7 päät kiinnityskohtiin. Kiinnitä verkon hihnojen 9 molemmat koukut 8 kiinnityskohtiin 10. Säädä suojaverkon hihna 8 siten, että verkko pingottuu kunnolla. 3.32

129 MATKATAVAROIDEN PEITE Kolmannen takaistuinrivin istuimille ei saa sijoittaa ihmisiä eikä eläimiä, jos matkatavaroiden peitettä ei ole kelattu auki. A B 1 Matkatavaroiden peitteen kelaus A Vedä kevyesti kahvoista 1, kunnes nastat irtoavat kiinnikkeistä tavaratilan sivuilla. Älä päästä peitettä kelautumaan vauhdilla, vaan pitele sitä kahvoista 1. Matkatavaroiden peitteen irrotus Työnnä matkatavaroiden peitettä oikealle (liikkeen B suuntaisesti) ja nosta kelan vasenta puolta. Matkatavaroiden peitteen asennus Kiinnitä oikea puoli ja työnnä peitettä oikealle. Laske kelan vasen puoli paikalleen. Älä pidä matkatavaroiden peitteen päällä tavaroita (eteenkään raskaita ja kovia). Irralliset esineet matkustamossa ovat vaarallisia matkustajille voimakkaassa jarrutuksessa tai onnettomuustilanteessa. 3.33

130 multimedialaitteet Seuraavien varusteiden läsnäolo ja paikka riippuvat auton multimedialaitteista: 1 Radio tai navigointijärjestelmä; 2 Ohjauspyörän alla oleva säädin. 3 Mikrofoni. Puhelimen handsfree-toiminto Käytä mikrofonia 3 ja ohjauspyörän alla olevaa säädintä 2, jos ne ovat varusteena. Lisätietoja varusteen käytöstä saat sen käyttöoppaasta. Matkapuhelimen käyttö Ota tämän tyyppisen laitteen käytössä huomioon sen maan lainsäädäntö, jossa ajat. 3.34

131 Luku 4: Huolto Konepelti Moottoriöljyn taso: yleistä Moottoriöljyn taso: lisäys, täyttö Tasot: Jarruneste Jäähdytysneste Lasinpesunestesäiliö Ohjaustehostimen neste Suodattimet Akku Rengaspaineet Korin hoito Verhoilun hoito

132 Konepelti Älä nojaa konepeltiin, se voi sulkeutua tahattomasti. 1 Konepelti avataan vetämällä vipua 1. Konepellin varmuuslukituksen avaus Avataksesi lukituksen, nosta konepeltiä hieman ja työnnä kielekettä 2 nuolen A suuntaan, jolloin koukku vapautuu. Kun moottorin läheisyydessä tehdään toimenpiteitä, on otettava huomioon, että se voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Loukkaantumisvaara. A 2 Konepellin avaaminen Nosta konepelti ja vie se ylös, se pysyy ylhäällä hydraulisen pumpun avulla. Konepellin sulkeminen Tarkista, ettei moottoritilaan jää esim. työkaluja. Kun suljet konepellin, ota kiinni sen keskeltä ja laske konepeltiä siten, että se jää noin 30 cm auki, ja anna sen sitten pudota vapaasti alas. Konepelti sulkeutuu omalla painollaan. jne.). Varmista konepellin hyvä lukitus. Varmista, ettei mikään häiritse lukkiutumista (sora, vaatteet Aina kun teet toimenpiteitä moottoritilassa, varmista ettet unohda mitään (pyyhkeitä, työkaluja jne.). Ne voivat vaurioittaa moottoria tai aiheuttaa tulipalon. Etusäleikkö ja konepellin lukitusjärjestelmä on tarkistettava merkkihuollossa heti, jos niihin tulee törmäyksessä vähäinenkin vaurio. 4.2

133 MOOTTORIÖLJYN MÄÄRÄ: yleistiedot Moottoriöljyä kuluu liikkuvien osien voiteluun ja jäähdytykseen. Jos öljyä kuitenkin kuluu totutusajon jälkeen enemmän kuin 0,5 litraa 1 000:ta kilometriä kohti, vie auto tarkastettavaksi merkkihuoltoon. Vaihtoväli: tarkista moottorin öljytaso säännöllisesti. Tarkista taso aina ennen pitkää ajomatkaa, sillä moottori saattaa vaurioitua liian alhaisen öljymäärän takia. B A A C B Moottoriöljyn enimmäistason ylitys Tason tarkastus tehdään vain öljymittatikulla, kuten aiemmin on selitetty. Jos enimmäistaso on ylittynyt, älä käynnistä autoa, vaan ota yhteys merkkihuoltoon. Jos taso laskee tavallisuudesta poikkeavan nopeasti ja sama toistuu useita kertoja, vie auto välittömästi merkkihuoltoon. Roiskeiden välttämiseksi käytä suppiloa, kun lisäät tai täytät öljyä. Öljytason tarkastus Ota öljymittatikku ulos ja pyyhi se puhtaalla ja nukkaamattomalla pyyhkeellä. työnnä öljynmittatikku aivan pohjaan saakka (moottorit, joissa on mittatulppa C tulppa täytyy kiertää täysin kiinni). Vedä öljymittatikku uudelleen ulos. Lue öljyn taso mittatikusta. Öljytaso ei saa koskaan laskea alle mini-merkin osoittaman tason A tai ylittää maxi-merkin tasoa B. Kun taso on luettu, työnnä öljymittatikku pohjaan saakka tai ruuvaa mittatulppa täysin kiinni. Enimmäistäyttötaso B ei saa missään tapauksessa ylittyä: moottori ja katalysaattori voivat vaurioitua. 4.3

134 MOOTTORIÖLJYN MÄÄRÄ: lisäys, täyttö (1/2) Moottoriöljyn lisäys/täyttö Auton tulee olla pysäköitynä vaakasuoralle alustalle, moottori pysähdyksissä ja kylmänä (esim. ennen auton käynnistystä aamulla). Kierrä tulppa 1 auki. Täydennä taso (ohjeellinen täyttömäärä: öljymittatikun 2 mini- ja maxi-merkkien välinen alue vastaa 1,5 2 litraa moottoriöljyä moottorimallista riippuen). Odota noin 20 minuuttia, kunnes öljy on valunut moottoriin. Tarkista taso öljymittatikulla 2 (katso edellä olevia ohjeita). Kun taso on luettu, työnnä öljymittatikku pohjaan saakka tai ruuvaa mittatulppa täysin kiinni. Älä ylitä maxi -merkkiä, äläkä unohda laittaa tulppaa 1 tai öljymittatikkua 2 takaisin. 4.4

135 MOOTTORIÖLJYN MÄÄRÄ: lisäys, täyttö (2/2) Öljynvaihto Vaihtoväli: Katso lisätietoja auton huoltokirjasta. Keskimääräiset täyttömäärät öljynsuodatin mukaan luettuna. (viitteellinen) moottorit 1.2 TCe : 4,60 litraa moottorit 1.6 : 3,30 litraa moottorit 1.5 dci : 4,50 litraa Moottoriöljyn laatu Katso lisätietoja auton huoltokirjasta. Älä pidä moottoria käynnissä suljetussa tilassa. Pakokaasut ovat hengenvaarallisia. Kun moottorin läheisyydessä tehdään toimenpiteitä, on otettava huomioon, että se voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Loukkaantumisvaara. Täyttö: ole varovainen, kun lisäät moottoriöljyä. Tarkista, ettei öljyä tipu moottorin osien päälle. Öljy voi moottorin kuumentuessa syttyä palamaan. Sulje tulppa täytön jälkeen kunnolla. Muuten öljy saattaa roiskua kuuman moottorin päälle ja syttyä palamaan. Moottoriöljyn vaihto: Jos suoritat öljynvaihdon moottorin ollessa vielä lämmin, varo, ettei kuuma öljy aiheuta palovammoja. Jos taso laskee tavallisuudesta poikkeavan nopeasti ja sama toistuu useita kertoja, vie auto välittömästi merkkihuoltoon. 4.5

136 TÄYTTÖTASOT (1/3) 1 Taso Taso laskee yleensä samaan aikaan jarrupäällysteiden kulumisen kanssa, mutta se ei koskaan saa laskea alle jarrunestesäiliössä ilmoitetun kriittisen tason MINI 1. Jos haluat tarkistaa jarrulevyjen ja jarrurumpujen kulumisasteen itse, hanki myyntiverkostosta tai valmistajan Internet-sivujen kautta julkaisu, jossa tarkastusmenetelmä selitetään. Täyttö Hydraulipiirille tehtävien töiden yhteydessä nestettä on aina lisättävä. Työn saa suorittaa ainoastaan asiantuntija. Järjestelmään on ehdottomasti täytettävä huoltopalvelun suosittelemaa jarrunestettä. Jarrunestepullon on oltava suljettu sinetillä laadun takaamiseksi. Vaihtoväli Katso lisätietoja auton huoltokirjasta. Jarruneste Jarrunesteen taso on tarkistettava usein. Erityisesti taso pitää tarkistaa silloin, kun huomaat jarrutustehon hiukankin muuttuneen. Taso tarkastetaan moottorin ollessa sammutettuna ja auton ollessa vaakasuoralla alustalla. Kun moottorin läheisyydessä tehdään toimenpiteitä, on otettava huomioon, että se voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Loukkaantumisvaara. Jos taso laskee tavallisuudesta poikkeavan nopeasti ja sama toistuu useita kertoja, vie auto välittömästi merkkihuoltoon. 4.6

137 TÄYTTÖTASOT (2/3) 2 Täyttötason tarkastusväli Jäähdytysnesteen taso on tarkistettava säännöllisesti (liian vähäinen jäähdytysnesteen määrä aiheuttaa vakavia vaurioita moottorille). Jos jäähdytysnestettä pitää lisätä säiliöön, käytä ehdottomasti huoltopalvelun hyväksymää tuotetta: jäähdytysnesteen pakkassuoja jäähdytysjärjestelmän ruostesuojan. Vaihtoväli Katso lisätietoja auton huoltokirjasta. 3 Jäähdytysneste Auton moottorin ollessa sammutettuna ja auton ollessa vaakasuoralla alustalla jäähdytysnesteen tason on oltava merkintöjen MINI ja MAXI välissä jäähdytysnestesäiliössä 2. Täytä kylmää jäähdytysnestettä ennen kuin taso laskee merkkiin MINI asti. Jäähdytysjärjestelmän töitä ei saa tehdä, jos moottori on lämmin. Palovammavaara. Jos taso laskee tavallisuudesta poikkeavan nopeasti ja sama toistuu useita kertoja, vie auto välittömästi merkkihuoltoon. Kun moottorin läheisyydessä tehdään toimenpiteitä, on otettava huomioon, että se voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Palovammavaara. Lasinpesunestesäiliö Täyttö: Avaa korkki 3 ja täytä säiliö, kunnes neste tulee näkyviin. Sulje korkki. Tämä säiliö syöttää nesteen etu- ja takalasinpesimille, jos varusteena. Neste: Lasinpesuneste (pakkasenkestävää pesunestettä on käytettävä talvella oikeassa suhteessa jäätymisen estämiseksi). Pesunestesuuttimet: Automallista riippuen käytä neulan kaltaista työkalua tuulilasinpesimen suuttimien korkeuden säätöön. 4.7

138 TÄYTTÖTASOT (3/3)/SUODATTIMET 4 Suodattimet Suodatinpanosten vaihto (mm. ilmansuodattimeen, raitisilmasuodattimeen, dieselsuodattimeen) kuuluu auton huolto-ohjelmaan. Suodatinpanosten vaihtoväli Katso lisätietoja auton huoltokirjasta. Ohjaustehostimen nestesäiliö Taso: taso on oikea kylmänä, moottorin ollessa pysäytettynä ja auton ollessa vaakasuoralla alustalla, kun se on merkintöjen MINI ja MAXI välissä nestesäiliössä 4. Ota yhteys merkkihuoltoon ohjaustehostimen huolto-ohjelmaa koskevissa kysymyksissä. Jos ohjaustehostimen tehossa on eroa, ota yhteys merkkihuoltoon. Kun moottorin läheisyydessä tehdään toimenpiteitä, on otettava huomioon, että se voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Loukkaantumisvaara. Jos taso laskee tavallisuudesta poikkeavan nopeasti ja sama toistuu useita kertoja, vie auto välittömästi merkkihuoltoon. 4.8

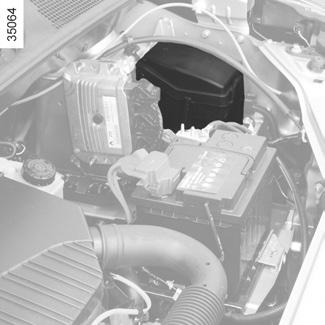

139 AKKU 1 Akun varaustila voi laskea etenkin, jos: ajat lyhyitä matkoja ajat kaupungissa lämpötila laskee sähköa kuluttavia laitteita (radio jne.) on käytetty pitkään moottorin ollessa pysähtyneenä. A Akun vaihto Koska tässä toimenpiteessä tarvitaan erikoistyökaluja, suosittelemme, että se teetetään merkkihuollossa Akkua 1 ei tarvitse huoltaa. Käsittele akkua varovasti. Sen sisältämä rikkihappo on vaarallista joutuessaan iholle tai silmiin. Jos happoa joutuu iholle tai silmiin, huuhtele hapolle altistunut kohta välittömästi runsaalla vedellä ja tarpeen vaatiessa ota yhteys lääkäriin. Älä käsittele akkua avotulen, lämmöntai kipinänlähteiden läheisyydessä. Akku voi räjähtää. Autossa on erikoisakku (siihen voidaan kiinnittää korroosiota aiheuttavien, räjähdysalttiiden kaasujen poistoputki). Varmista, että uudessa akussa on kiinnitysvalmius kyseiselle putkelle. Kysy lisätietoja merkkihuollosta. Tarra A Noudata akun ohjeita: 2 Tupakointi ja avotulen teko kielletty, 3 Käytä suojalaseja. 4 Säilytä lasten ulottumattomissa. 5 Räjähdysvaara. 6 Lue käyttöohjeet. 7 Syövyttävää. Kun moottorin läheisyydessä tehdään toimenpiteitä, on otettava huomioon, että se voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Loukkaantumisvaara. 4.9

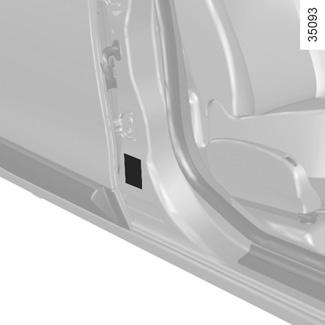

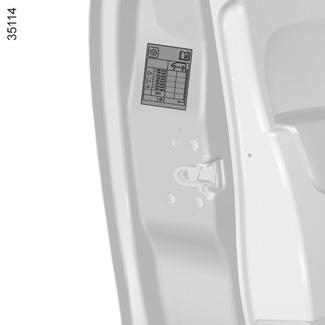

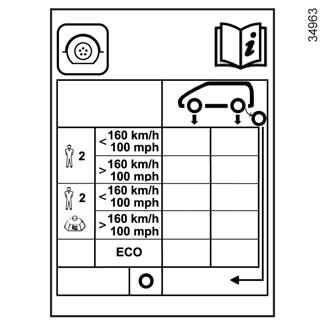

140 Rengaspaineet (1/2) A Tarra A Avaa ovi, jotta voit lukea tarran. Rengaspaine on tarkastettava kylmästä renkaasta. Jos rengaspainetta ei voida tarkistaa kylmistä renkaista, täytyy osoitettuja arvoja korottaa 0,2 0,3 baaria (tai 3 psi:tä) oikean paineen saamiseksi. Kuuman renkaan painetta ei saa missään tapauksessa pienentää. B C D E F G H I J K L M B: auton renkaiden koko. C: etupyörien rengaspaine muussa kuin moottoritieajossa (autossa enintään 2 henkilöä). D: takapyörien rengaspaine muussa kuin moottoritieajossa (autossa enintään 2 henkilöä). E: etupyörien rengaspaine moottoritieajossa (autossa enintään 2 henkilöä). F: takapyörien rengaspaine moottoritieajossa (autossa enintään 2 henkilöä). G: etupyörien rengaspaine muussa kuin moottoritieajossa (autossa enemmän kuin 2 henkilöä). H: takapyörien rengaspaine muussa kuin moottoritieajossa (autossa enemmän kuin 2 henkilöä). I: etupyörien rengaspaine moottoritieajossa (autossa enemmän kuin 2 henkilöä). J: takapyörien rengaspaine moottoritieajossa (autossa enemmän kuin 2 henkilöä). K: etupyörien suositeltu rengaspaine polttoaineenkulutuksen optimoimiseksi. L: takapyörien suositeltu rengaspaine polttoaineenkulutuksen optimoimiseksi. M: varapyörän rengaspaine. 4.10

141 Rengaspaineet (2/2) Huomaa erityisesti sallittuun kokonaispainoon kuormatun (suurin teknisesti sallittu kokonaismassa) ja perävaunua vetävän ajoneuvon erityispiirre: enimmäisnopeus saa olla 100 km/h, ja rengaspainetta tulee nostaa 0,2 baaria. Katso lisätietoja luvun 6 kohdasta Massat. Renkaiden ja lumiketjujen turvallinen käyttö: Katso luvun 5 kohta Renkaat, jossa selitetään renkaiden huolto ja, mallista riippuen, lumiketjujen käyttö. Kun renkaat vaihdetaan, autossa saa käyttää samanaikaisesti ainoastaan samanmerkkisiä, keskenään samantyyppisiä, rakenteeltaan samankaltaisia ja samalla rengaskokomerkinnällä varustettuja renkaita. Uusien renkaiden on oltava samanlaiset kuin alkuperäiset renkaat tai merkkihuollon suosittelemaa rengastyyppiä. 4.11

142 Korin huolto (1/2) Hyvin hoidettu ajoneuvo pysyy kunnossa pidempään. On suositeltavaa puhdistaa ajoneuvo ulkopuolelta säännöllisesti. Autoon on valmistusvaiheessa tehty erittäin tehokas ruostesuojakäsittely. Silti seuraavat seikat vaikuttavat korin kuntoon: Ilmassa olevat syövyttävät aineet ilmansaasteet (kaupungeissa ja teollisuuslaitosten läheisyydessä), ilman suolapitoisuus (rannikkoseudut, erityisesti kuumalla säällä), vuodenaikaan liittyvät olosuhteet ja ilman kosteuspitoisuus (tiesuola talvella, katujen pesuvesi jne.). Liikenteestä ja paikoituksesta aiheutuneet vauriot Pintaa naarmuttavat tekijät Ilmassa tuulen mukana kulkeva pöly ja hiekka, muiden autojen lennättämä kura ja kivet jne. Sinun täytyy noudattaa tiettyjä varotoimenpiteitä. Älä tee seuraavaa: Älä pese auton mekaanisia osia (esim. moottoritilaa), korin alustaa, saranoituja osia (esim. ovien sisäpuolta) tai ulkopuolen maalattuja muoviosia (esim.: puskureita) korkeapainepesurilla tai tuotteilla, joita valmistaja ei ole hyväksynyt. Se voi johtaa osien ruostumiseen tai toimintahäiriöihin. Älä pese autoa auringonpaisteessa tai pakkasella. Älä raaputa auton pinnasta kuraa tai likatahroja, ellei korin maalipintaa ole ensin kasteltu. Älä anna auton likaantua kerta toisensa jälkeen pesemättä sitä välillä. Älä jätä pieniäkään maalivaurioita korjaamatta, sillä niihin syntyy ruostetta. Älä poista tahroja korista sellaisilla aineilla, jotka eivät ole valmistajan suosittelemia, sillä ne voivat vaurioittaa maalipintaa. Älä aja toistuvasti lumisilla ja kuraisilla teillä, jos et pese autoa välillä. Erityisesti pyöränkotelot ja alusta tulee pestä huolellisesti. Menettele seuraavasti: Pese auto usein, moottori sammutettuna, valmistajan suosittelemilla pesuaineilla (ei koskaan pintaa kuluttavilla aineilla). Huuhtele ensiksi runsaalla vedellä: puista tippuvat eritteet (mesikaste) sekä ilmansaasteet, kura ja savi, jotka muodostavat pyörien koteloihin ja alustaan kostean kerrostuman, lintujen ulosteet, jotka reagoivat kemiallisesti maalin kanssa, minkä vuoksi maalipinta himmenee nopeasti ja saattaa jopa irrota, Pese auto välittömästi, kun huomaat edellä mainittuja tahroja. Pelkkä kiillotus ei poista niitä. suola etenkin pyörien koteloissa ja alustassa ajettuasi suolatulla tiellä. Poista autosta säännöllisesti kasviperäiset epäpuhtaudet (esim. pihka ja lehdet). 4.12

143 Korin huolto (2/2) Noudata auton pesua koskevia määräyksiä (esim. kaupungin järjestyssäännöissä olevaa kieltoa pestä autoja katuosuuksilla). Sorapintaisilla teillä kannattaa pitää tarpeeksi pitkä turvaväli edellä kulkevaan autoon. Näin vältetään myös auton maalipinnan kiveniskut. Paikkamaalaa tai -maalauta maalipinnan vauriot viipymättä, jotta ruostetta ei pääse muodostumaan. Jos autossa on voimassa oleva takuu korin ruostevaurioiden varalta, muista suorittaa määräaikaistarkastukset. Katso lisätietoja huoltokirjasta. Jos mekaanisten osien, esim. saranoiden, puhdistus on välttämätöntä, ne pitää käsitellä puhdistuksen jälkeen uudelleen teknisten palvelujemme hyväksymillä suoja-aineilla. Mattapintaisten autojen erityispiirre Tällainen maali edellyttää tiettyjä varotoimenpiteitä. Älä tee seuraavaa: älä käytä vahapohjaisia tuotteita (kiillotus), älä hankaa voimakkaasti, älä käytä autoa harjallisessa autopesussa, älä pese autoa painepesulaitteella, älä liimaa tarroja maaliin (maali voi kärsiä). Menettele seuraavasti: Pese auto käsin runsaalla vedellä ja pehmeällä liinalla, sienellä tai vastaavalla. Harjallinen autopesu Aseta tuulilasinpyyhkimet pysäytysasentoon (katso lisätietoja luvun 1 kohdasta Lasinpyyhin ja -pesulaite ). Tarkista auton ulkoisten varusteiden, lisäajovalojen ja taustapeilien kiinnitys ja kiinnitä lasinpyyhkimet teipillä. Irrota radioantenni (jos autossa on sellainen). Poista teippi ja kiinnitä antenni takaisin pesun päätyttyä. Valonheittimien puhdistus Valonheittimien lasi on muovia, joka pitää puhdistaa pehmeällä rievulla tai trasselilla. Jos pinta ei puhdistu tällä tavalla, kostuta riepu saippuaveteen ja pyyhi kankaalla tai trasselilla. Kuivaa varovasti pehmeällä kuivalla rievulla. Alkoholipitoisten puhdistusaineiden käyttö on kielletty. suosittelemme puhdistus- ja hoitoaineita, joita voit tiedustella merkkiliikkeistä. 4.13

144 VERHOILUN HOITO (1/2) Hyvin hoidettu ajoneuvo pysyy kunnossa pidempään. On suositeltavaa puhdistaa ajoneuvon sisäosat säännöllisesti. Tahrat tulee aina poistaa pikaisesti. Kaikkiin tahroihin suositellaan käytettäväksi kylmää (tai haaleaa) luonnonsaippuasta valmistettua saippuavettä. Pesuaineiden käyttö (astianpesuaine, pulverit, alkoholipitoiset aineet...) on kielletty. Pyyhi puhtaaksi pehmeällä rievulla. Huuhtele ja pyyhi ylimääräinen pois. Näyttöruudut (esim. kojetaulu, kello, ulkolämpötilan ja radion näyttö). Pyyhi ruutu puhtaaksi pehmeällä rievulla tai trasselilla. Jos pinta ei tällä menettelyllä puhdistu, pyyhi se saippuaveteen kostutetulla pehmeällä rievulla (tai trasselilla), ja poista saippua pehmeällä kankaalla tai kostutetulla trasselilla. Kuivaa varovasti pehmeällä kuivalla rievulla. Alkoholipitoisten puhdistusaineiden käyttö on kielletty. Turvavyöt Turvavyöt tulee pitää puhtaana. Käytä turvavöiden pesuun valmistajan suosittelemia puhdistusaineita (kysy merkkiliikkeistä) tai haaleaa saippuavettä. Levitä puhdistusaine vyöhön pesusienellä ja kuivaa se rievulla. Tahranpoisto- ja värjäysaineiden käyttö on kielletty. Tekstiilit (istuimet, ovien verhoilu, jne.) Poista pöly säännöllisesti tekstiileistä. Nestemäinen tahra Käytä saippuavettä. Imeytä tai taputtele kevyesti (älä hankaa) pehmeällä pyyhkeellä. Huuhtele ja imeytä ylimääräinen neste. Kiinteä tai tahmea tahra. Poista kiinteä tai tahmainen aine välittömästi lastalla varoen (siirry reunoilta keskustaa kohti välttääksesi tahran leviämisen). Puhdista seuraamalla nestemäisen tahran puhdistusohjeita. Karamellit ja purukumit Aseta tahran päälle jääpala, jotta se kovettuu, ja toimi sitten samalla tavalla kuin kiinteän tahran tapauksessa. Jos sinulla on kysymyksiä sisäosien huollosta ja/tai et ole tyytyväinen tuloksiin, ota yhteys jälleenmyyjään. 4.14

145 VERHOILUN HOITO (2/2) Ajoneuvon alkuperäisten irrotettavien osien irrottaminen/ kiinnittäminen Jos sinun on irrotettava varusteita ajoneuvoa puhdistaessasi (esimerkiksi matot), aseta ne aina kunnolla takaisin oikealle puolelle autoa (kuljettajan matto tulee asettaa kuljettajan puolelle, jne.) ja kiinnitä ne varusteen mukana tulevilla kiinnitysosilla (esimerkiksi kuljettajan matto tulee kiinnittää esiasennetuilla kiinnikkeillä). Varmista joka tapauksessa ajoneuvon ollessa pysähdyksissä, että mikään ei voi häiritä ajamista (poljinten painamista vaikeuttavat esteet, kengän kannan juuttuminen maton poimuun, jne.). Älä tee seuraavaa Hajunpoistajan ja hajuveden kaltaisia esineitä ei saa asettaa tuuletussuutinten tasolle, koska tämä voi vahingoittaa kojelaudan verhoilua. Matkustamon puhdistuksessa ei saa käyttää painepesuria tai vaahtopesulaitetta: painepesulaitteiden huolimaton käyttö voi vaurioittaa esim. matkustamon sähkölaitteita tai elektronisia järjestelmiä. 4.15

146 4.16

147 Luku 5: Käytännön neuvoja Työkalut Rengasrikko Renkaan täyttöpakkaus Koristekapselit - vanteet Renkaan vaihtaminen Renkaat (turvallisuus, pyörät ja talviajo) Etuvalot: lamppujen vaihto Sumuvalot: lamppujen vaihto Taka- ja sivuvalot: lamppujen vaihto Sisävalot: lamppujen vaihto Sulakkeet Radiotaajuuskaukosäädin: paristot Akku Lasinpyyhkimet Hinaaminen: vian sattuessa Radion asennusvalmius Lisävarusteet Toimintahäiriöt

148 Työkalut Työvälineiden saanti Työvälineet sijaitsevat tavaratilassa. Työkalut ovat automallikohtaisia. Tunkki 1 Avaa mutteri 5 käyttääksesi tunkkia. Kun laitat tunkin takaisin paikalleen, taita se ensin kunnolla kokoon. Kierrä mutteri 5 kiinni tunkin kiinnittämiseksi. Koristekapselin avain 2 Avaimen avulla voidaan irrottaa koristekapseli. Se sijaitsee tunkin takana. 3 Pyöränpulttien avain 4 Avaimella voidaan lukita/avata pyöränpulttien lukitus ja/tai päästään käsiksi varapyörään. Hinausrengas 3 Katso luvun 5 kohta Hinaaminen: vian sattuessa. Älä koskaan jätä työkaluja irralleen autoon. Ne saattavat aiheuttaa vaurioita voimakkaan jarrutuksen yhteydessä. Aseta työkalut käytön jälkeen oikein kiinnityskohtiinsa: vammautumisvaara. Jos pyöränpultit toimitetaan mukana, käytä näitä pultteja ainoastaan varapyörään. Katso varapyörässä oleva merkintää. Tunkki on tarkoitettu käytettäväksi vain pyöränvaihdon yhteydessä. Sitä ei saa käyttää tehtäessä korjauksia auton alla. 5.2

149 RENGASRIKKO (1/2) Automallista riippuen autossa on rengasrikon tapauksessa: Varapyörä tai renkaan täyttöpakkaus (katso lisätietoja seuraavilta sivuilta). Varapyörä tulee tarkastuttaa korjaamolla muutaman vuoden kuluttua auton käyttöönotosta ja tämän jälkeen säännöllisin väliajoin, jotta pyörä on jatkuvasti ajokunnossa. Autot, joissa käytetään varapyörää, joka on erilainen kuin auton muut pyörät: Samaan autoon saa asentaa vain yhden varapyörän. Koska rikkoutunut pyörä on suurempi kuin varapyörä, auton maavara on pienempi. Vaihda varapyörän tilalle mahdollisimman pian alkuperäistä vastaava pyörä. Kun väliaikaista varapyörää käytetään, ajonopeus ei saa ylittää pyörään merkittyä nopeutta. Pyörän asentaminen saattaa muuttaa auton normaalia kulkua. Vältä voimakkaita kiihdytyksiä tai hidastuksia kaarteissa. Jos sinun on käytettävä lumiketjuja, asenna varapyörä taka-akseliin ja tarkasta rengaspaineet. 5.3

150 Rengasrikko (2/2) 1 1 Varapyörä 2 Varapyörää säilytetään takaosan lattian alla säilytyskorissa 4. Varapyörä otetaan esiin seuraavasti Avaa tavaratilan luukku. Löysää ruuvi pyöränmutteriavaimella 1, joka sijaitsee tavaratilassa. Irrota säilytyskori 4 vetämällä kahvasta 3. Irrota varapyörä. 4 Pyörä laitetaan säilytyskoriinsa seuraavasti Aseta pyörä säilytyskoriinsa 4 venttiili alaspäin. Kiinnitä säilytyskori käyttämällä kahvaa 3 ja kierrä mutteri takaisin käyttämällä avainta 1 saadaksesi kokonaisuuden paikoilleen. Varmista, että se lukkiutuu kunnolla. Jos säilytyskori 4 ei lukkiudu kunnolla, pyörä on ehkä huonosti paikoillaan. Tässä tapauksessa avaa säilytyskori raolleen, työnnä pyörä niin pitkälle kuin se menee säilytyskorinsa pohjalle ja sulje se. 3 2 Älä koskaan jätä työkaluja irralleen autoon. Ne saattavat aiheuttaa vaurioita voimakkaan jarrutuksen yhteydessä. Aseta työkalut käytön jälkeen oikein kiinnityskohtiinsa: vammautumisvaara. Jos pyöränpultit toimitetaan mukana, käytä näitä pultteja ainoastaan varapyörään. Katso varapyörässä oleva merkintää. Tunkki on tarkoitettu käytettäväksi vain pyöränvaihdon yhteydessä. Sitä ei saa käyttää tehtäessä korjauksia auton alla. Älä koske pakoputkeen; palovamman vaara. 5.4

151 RENKAAN TÄYTTÖPAKKAUS (1/6) A B Täyttöpakkauksen avulla voidaan korjata renkaat, joiden kulutuspinta A on vaurioitunut alle 4 millimetrin kokoisten esineiden vaikutuksesta. Kaikkia rengasrikkoja ei voida korjata täyttöpakkauksen avulla, esim. yli 4 mm syviä viiltoja tai renkaan kyljessä B olevia viiltoja. Varmista, että vanne on kunnossa. Älä poista rengasrikon aiheuttanutta esinettä, jos se on vielä renkaassa. Renkaan täyttöpakkausta ei saa käyttää, jos puhki olevalla renkaalla on ajettu ja rengas on vahingoittunut. Tarkasta siis kaikki renkaan pinnat huolellisesti ennen toimenpiteiden suorittamista. Jos ajetaan renkaalla, jonka rengaspaine ei ole riittävä tai joka on tyhjentynyt kokonaan (tai puhjennut), aiheutetaan vaaratilanne muille tielläliikkujille, eikä vauriota saada ehkä koskaan korjattua. Tämä on väliaikainen korjaus. Vaurioitunut rengas on aina annettava mahdollisimman pian asiantuntijan tarkastettavaksi (ja korjattavaksi, mikäli se on mahdollista). Täyttöpakkauksen avulla korjattua rengasta vaihdettaessa sinun on ilmoitettava täyttöpakkauksen käytöstä asiantuntijalle. Renkaassa oleva aine saattaa aiheuttaa tärinää ajon aikana. Täyttöpakkaus on tarkoitettu ainoastaan auton alkuperäisrenkaitten täyttöön. Missään tapauksessa sitä ei saa käyttää toisen auton renkaiden täyttöön tai minkään muunkaan täytettävän esineen täyttöön (esim. uimarenkaan tai kumiveneen). Täytön aikana tulee varoa, ettei täyttöainetta pääse roiskumaan iholle. Jos nestettä pääsee iholle, huuhtele kohtaa runsaalla vedellä. Älä jätä täyttöpakkausta lasten ulottuville. Tyhjää pulloa ei saa heittää luontoon. Palauta pullo jälleenmyyjälle tai ongelmajätekeräykseen. Pullon sisältämä täyttöaine on käyttökelpoista vain rajatun ajan, joka on merkitty tarraan. Tarkasta vanhentumispäivämäärä. Vie auto merkkihuoltoon, jossa vaihdetaan täyttöpullo ja -letku. 5.5

152 RENKAAN TÄYTTÖPAKKAUS (2/6) C Renkaan täyttöpakkaus C Rengasrikon korjaamiseksi voidaan automallin mukaan käyttää tavaratilassa olevaa pakkausta C. Ennen kuin käytät pakkausta, pysäköi auto riittävän kauas liikenteestä, kytke hätävilkut päälle, kiristä käsijarru ja pyydä matkustajia poistumaan autosta ja varomaan liikennettä. Avaa pakkaus, poista tulpat 1 ja 3 (pullon suljinta ei missään tapauksessa saa poistaa) ja kiinnitä sitten pullo 2 kannattimeensa 3. Moottorin käydessä ja seisontajarrun ollessa kytkettynä kierrä irti kyseisen renkaan venttiilin tulppa ja kierrä täyttönokan pää 6 venttiiliin kytke liitin 8 auton kojelaudassa olevaan lisävarusteiden pistorasiaan 9 Jos joudut pysäköimään tien reunaan, sinun on varoitettava muita tienkäyttäjiä varoituskolmion tai muiden kyseisen maan lainsäädännön mukaisten välineiden avulla. 5.6

153 RENKAAN TÄYTTÖPAKKAUS (3/6) 8 4 paina katkaisinta 5 täyttääksesi renkaaseen suosituspaineen (katso lisätietoja kuljettajan oven sivuun liimatusta tarrasta) katkaise täyttö viimeistään 5 minuutin kuluttua ja mittaa paine (painemittarilla 4) Huomautus: kun pullo tyhjenee (noin 30 sekuntia), painemittari 4 näyttää lyhyesti paineen 6 baariin saakka, minkä jälkeen paine laskee. 5 C 10 7 säädä paine: rengaspaineen lisääminen tapahtuu lisäämällä ilmaa renkaaseen täyttöpullosta, ja rengaspaineen alentaminen tapahtuu kääntämällä täyttönokan päässä olevaa painiketta 7. Jos 1,8 baarin minimipainetta ei saavuteta 15 minuutin kuluessa, rengasta ei voida korjata. Älä lähde liikkeelle vaan ota yhteys merkkihuoltoon. Kun rengas on täyttynyt kunnolla: lopeta pakkauksen käyttö sulje pullon tulppa irrota holkki 8; liimaa tuotteen käytöstä kertova tarra 10 kojelautaan kuljettajalle näkyvään paikkaan Kuljettajan jalkatilassa ei saa olla mitään esineitä. Voimakkaassa jarrutuksessa irralliset esineet voivat joutua polkimien alle ja estää niiden käytön. laita täyttöpakkaus paikalleen Täytön jälkeen rengas vuotaa vielä aluksi, joten autolla on ehdottomasti ajettava reiän tukkimiseksi. Käynnistä auto viipymättä ja aja km/h nopeudella, jotta paikkausaine leviää renkaan sisälle tasaisesti. Pysähdy 3 kilometrin ajon jälkeen tarkastamaan ilmanpaine. Jos autosta on korjattu rengas renkaan täyttöpakkausta apuna käyttäen, autolla ei saa ajaa yli 200 km:n matkaa. Hiljennä lisäksi ajonopeutta, äläkä missään tapauksessa aja autolla yli 80 km/h:n nopeudella. Tästä muistuttaa kojelautaan näkyvälle paikalle liimaamasi tarra. Käyttömaan tai paikallisen lainsäädännön mukaan renkaan täyttöpakkauksella korjattu rengas on vaihdettava. 5.7

154 RENKAAN TÄYTTÖPAKKAUS (4/6) jos paine on yli 1,3 baaria, mutta alle suositellun rengaspaineen, säädä sitä (katso kuljettajan oven sivuun liimattu tarra) tai ota yhteyttä merkkihuoltoon: rengasta ei voi korjata. Huomautus: kun olet käyttänyt renkaan täyttöpakkausta, hanki uusi täyttöputki ja renkaan täyttötuote merkkihuollosta. Renkaan täyttöpakkausta koskevia käyttörajoituksia Täyttöpakkausta ei saa käyttää yhtäjaksoisesti yli 15 minuuttia. Huomio: puuttuva tai huonosti kierretty venttiilitulppa voi vahingoittaa renkaiden tiivisteitä ja alentaa rengaspainetta. Käytä aina auton alkuperäisten venttiilitulppien kanssa samanlaisia venttiilitulppia ja varmista, että ne on kierretty kunnolla kiinni. Jos autosta on korjattu rengas renkaan täyttöpakkausta apuna käyttäen, autolla ei saa ajaa yli 200 km:n matkaa. Hiljennä lisäksi ajonopeutta, äläkä missään tapauksessa aja autolla yli 80 km/h:n nopeudella. Tästä muistuttaa kojelautaan näkyvälle paikalle liimaamasi tarra. Käyttömaan tai paikallisen lainsäädännön mukaan renkaan täyttöpakkauksella korjattu rengas on vaihdettava. 5.8

155 RENKAAN TÄYTTÖPAKKAUS (5/6) Renkaan täyttöpakkaus D Rengasrikon yhteydessä voidaan automallin mukaan käyttää tavaratilassa tai tavaratilan maton alla olevaa pakkausta D. D Moottorin ollessa käynnissä käsijarru kytkettynä, Kierrä putki auki pullosta. Kytke kompressorin putki 13 pullon 18 sisäänmenoon. Automallista riippuen kytke pullo 18 kompressoriin pullon merkinnän 17 kohdalta. Kierrä irti kyseisen renkaan venttiilin tulppa ja kiinnitä pullon venttiiliin täyttönokan pää 11. Kytke liitin 12 ehdottomasti auton lisävarusteiden pistorasiaan. Paina katkaisinta 14 täyttääksesi renkaaseen suosituspaineen (katso kohta Rengaspaineet ). Keskeytä täyttö viimeistään 15 minuutin kuluttua ja lue paine (painemittarista 15). Huomautus: kun pullo tyhjenee (noin 30 sekuntia), painemittari 15 näyttää lyhyesti paineen 6 baariin saakka, minkä jälkeen paine laskee. Säädä paine: rengaspaineen lisääminen: lisää ilmaa renkaaseen täyttöpullosta; rengaspaineen alentaminen: paina painiketta 16. Jos 1,8 baarin minimipainetta ei saavuteta 15 minuutin kuluessa, rengasta ei voi korjata. Älä lähde liikkeelle, vaan ota yhteys merkkihuoltoon. Ennen kuin käytät pakkausta, pysäköi auto riittävän kauas liikenteestä, kytke hätävilkut päälle, kiristä käsijarru ja pyydä matkustajia poistumaan autosta ja varomaan liikennettä. Jos joudut pysäköimään tien reunaan, sinun on varoitettava muita tienkäyttäjiä varoituskolmion tai muiden kyseisen maan lainsäädännön mukaisten välineiden avulla. 5.9

156 RENKAAN TÄYTTÖPAKKAUS (6/6) 11 D Kun rengas on asianmukaisesti täytetty, irrota täyttöpakkaus: irrota hitaasti täyttönokan pää 11 välttäen tuotteen roiskumista ja säilytä pullo muovipakkauksessa välttääksesi tuotteen valumisen. Kuljettajan jalkatilassa ei saa olla mitään esineitä. Voimakkaassa jarrutuksessa irralliset esineet voivat joutua polkimien alle ja estää niiden käytön. Liimaa tuotteen käytöstä kertova tarra kuljettajalle näkyvään paikkaan kojelautaan. Laita täyttöpakkaus paikalleen. Ensimmäisen täytön jälkeen rengas vuotaa edelleen, ja reikä on tiivistettävä ajamalla. Lähde liikkeelle välittömästi ja aja nopeudella km/h, jotta tuote leviää tasaisesti renkaaseen. Pysäytä ajettuasi 3 km ja tarkista ilmanpaine. Jos paine on yli 1,3 baaria, mutta alle suositellun rengaspaineen, säädä painetta (katso kuljettajan oven sivuun liimattu tarra) tai ota yhteyttä merkkihuoltoon: Rengasta ei voi korjata. Renkaan täyttöpakkausta koskevia käyttörajoituksia Täyttöpakkausta ei saa käyttää yli 15 minuuttia yhtäjaksoisesti. Huomio: jos venttiilin tulppa puuttuu tai se on kierretty paikalleen huonosti, se voi vaikuttaa renkaiden tiiviyteen ja aiheuttaa paineen laskemista. Varmista aina, että venttiilin tulpat ovat samanlaiset kuin alkuperäiset tulpat ja että ne on kierretty kokonaan paikoilleen. Jos autosta on korjattu rengas renkaan täyttöpakkausta apuna käyttäen, autolla ei saa ajaa yli 200 km:n matkaa. Hiljennä lisäksi ajonopeutta, äläkä missään tapauksessa aja autolla yli 80 km/h:n nopeudella. Tästä muistuttaa kojelautaan näkyvälle paikalle liimaamasi tarra. Käyttömaan tai paikallisen lainsäädännön mukaan renkaan täyttöpakkauksella korjattu rengas on vaihdettava. 5.10

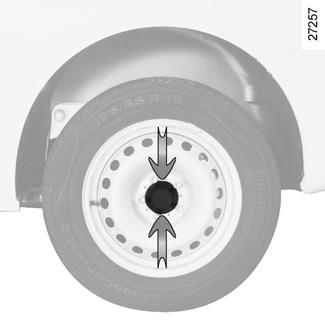

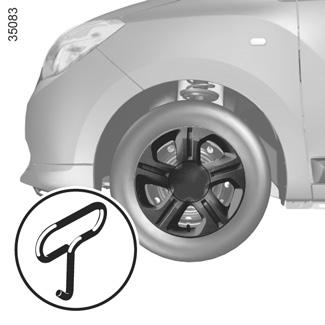

157 KORISTEKAPSELIT - VANTEET C A D B 1 2 Koristekapseli (pyöränpultit peitossa) Irrota se koristekapselin avaimella 1 kiinnittämällä avain venttiilin 2 kiinnityskohtaan. Koristekapselia asennettaessa on otettava huomioon venttiilin 2 paikka. Työnnä kapseli kiinnittimiin ensin venttiilin A puolelta, sen jälkeen kohdista B ja C ja viimeiseksi venttiiliä D vastapäätä. Kapseli, jossa pyöränpultit esillä Koristekapselin irrottaminen pyörästä: paina nuolien osoittamista kohdista. Kierrä koristekapselia, kunnes pyöränpulttien takana olevat pidikkeet irtoavat. Asentaminen: menettele päinvastaisessa järjestyksessä. Lukkopultti Jos käytät lukkopultteja, katso niiden asetusohjeet koristekapselin sisäpuolelle kaiverretusta piirroksesta (koristekapselin asentaminen voi olla vaikeaa). 5.11

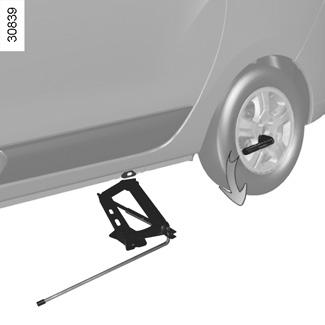

158 PYÖRÄN VAIHTAMINEN (1/2) Tunkilla ja pyöränavaimella varustetut autot Irrota koristekapseli tarvittaessa. Löysää pyöränpultteja pyöränmutteriavaimella 3. Aseta avain niin, että painat sitä alaspäin. Aseta tunkki 4 vaakasuorassa asennossa paikalleen. Sen yläpää on ehdottomasti asetettava vahvikkeen 1 korkeudelle mahdollisimman lähelle vaihdettavaa pyörää, nuolen 2 osoittamaan kohtaan. Kierrä tunkkia 4 auki käsin, kunnes sen jalka koskettaa maata (hieman korin reunan sisäpuolella). Kierrä kampea muutama kierros, kunnes pyörä irtoaa maasta. 4 Laita hätävilkut päälle. Aja auto sellaiseen paikkaan, jossa ei ole liikennettä ja aseta se liukumattomalle, tasaiselle ja kiinteälle alustalle. Laita tarvittaessa tunkin jalan alle kestävä tuki. Kiristä seisontajarru ja kytke vaihde (1. vaihde tai peruutusvaihde). Matkustajien tulee poistua autosta. Huolehdi siitä, että he eivät jää ajoradalle. Jos autossa ei ole tunkkia eikä pyöränavainta, voit hankkia ne merkkihuollosta. Jos joudut pysäköimään tien reunaan, sinun on varoitettava muita tienkäyttäjiä varoituskolmion tai muiden kyseisen maan lainsäädännön mukaisten välineiden avulla. Välttääksesi hengenvaaran tai auton vioittumisen nosta tunkkia, kunnes vaihdettava pyörä on enintään 3 senttimetriä maasta. 5.12

159 PYÖRÄN VAIHTAMINEN (2/2) Kierrä pultit irti ja poista pyörä. Aseta varapyörä paikalleen navan päälle ja kierrä pyörää, kunnes pyörän ja navan reiät ovat kohdakkain. Varapyörän mukana tulevia pyöränpultteja saa käyttää ainoastaan varapyörään. Kiristä pultit. Varmista, että pyörä asettuu kunnolla pyörännapaansa ja laske tunkki. Pyörän ollessa maassa kierrä pultit mahdollisimman tiukkaan ja tarkastuta pulttien kireys (kiristystiukkuus 110 Nm) ja varapyörän rengaspaine mahdollisimman pian. Lukkopultti Jos käytät lukkopultteja, katso niiden asetusohjeet koristekapselin sisäpuolelle kaiverretusta piirroksesta (koristekapselin asentaminen voi olla vaikeaa). Rengasrikon sattuessa vaihda pyörä mahdollisimman pian. Vaurioitunut rengas on aina annettava asiantuntijan tarkastettavaksi (ja korjattavaksi, mikäli se on mahdollista). 5.13

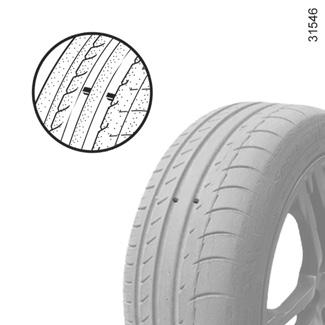

160 RENKAAT (1/3) Renkaiden ja pyörien turvallisuus Renkaat ovat ainoa yhteys auton ja tien välillä. Sen takia on tärkeää pitää ne hyvässä kunnossa. Sinun on ehdottomasti noudatettava tieliikennelain määräyksiä. 1 Kun kulutuspinta on kulunut näiden kohoumien 2 tasolle, ne tulevat näkyviin. Renkaat on heti vaihdettava. Tällöin kulutuspinnan urien syvyys on enää vain 1,6 mm ja renkaan pitokyky märällä tiellä on huono. Auton ylikuormitus, pitkät matkat moottoritiellä, varsinkin kuumalla säällä, tai jatkuva ajo huonopintaisella tiellä kuluttavat renkaita tavallista nopeammin, jolloin niiden turvallisuus heikkenee. 2 Kun renkaat vaihdetaan, autossa saa käyttää samanaikaisesti ainoastaan keskenään samantyyppisiä, rakenteeltaan samankaltaisia ja samalla rengaskokomerkinnällä varustettuja renkaita. Uusien renkaiden on oltava samanlaiset kuin alkuperäiset renkaat tai merkkihuollon suosittelemaa rengastyyppiä. Renkaiden huolto Renkaiden tulee olla hyvässä kunnossa ja kulutuspinnan riittävän paksu. Huoltopalvelumme suosittelemissa renkaissa on kulumisenosoittimet 1, jotka ovat renkaan kulumisastetta osoittavia kohoumia kulutuspinnan urien pohjalla. Varomaton ajo, kuten pyörien kolhiminen jalkakäytävän reunaan, voi vaurioittaa renkaita ja vanteita. Myös etu- ja taka-akseliston pyöränsuuntaukset voivat siirtyä pois oikeista säädöistään. Varmistuta niiden kunto merkkihuollossa. 5.14

161 RENKAAT (2/3) Rengaspaineet Noudata rengaspaineita (myös varapyörän rengaspainetta). Tarkista ne vähintään kerran kuussa ja aina ennen pitkiä ajomatkoja (katso kuljettajan oven sivussa oleva tarra). Liian alhainen rengaspaine aiheuttaa renkaiden ennenaikaista kulumista, ja renkaat kuumenevat tavallista enemmän. Tämä vaikuttaa renkaiden turvallisuuteen seuraavasti: Renkaiden pito alenee. On olemassa rengasrikon vaara, kun renkaan pinta rapautuu. Rengaspaine säädetään kuorman ja ajonopeuden mukaan. Säädä paineet käyttöolosuhteiden mukaan (katso lisätietoja kuljettajan oven sivuun liimatusta tarrasta). Rengaspaine on tarkastettava kylmästä renkaasta. Kuumalla säällä tai suurella ajonopeudella ajamisen jälkeen mitattu rengaspaineen arvo ei ole luotettava. Jos rengaspainetta ei voida tarkistaa kylmistä renkaista, annettuihin arvoihin on lisättävä 0,2 0,3 baaria oikean painearvon saamiseksi. Kuuman renkaan painetta ei saa missään tapauksessa pienentää. Erityispiirre Automallikohtaisesti käytössäsi on sovitin, joka asetetaan venttiiliin ennen ilmantäyttöä. Huomaa, että jos venttiilin tulppa puuttuu tai se on kierretty paikalleen huonosti, se voi vaikuttaa renkaiden tiiviyteen ja aiheuttaa paineen laskemista. Varmista aina, että venttiilin tulpat ovat samanlaiset kuin alkuperäiset tulpat ja että ne on kierretty kokonaan paikoilleen. Renkaiden vaihtaminen keskenään Renkaiden vaihtamista keskenään (eri akseleille) ei suositella. Varapyörä Katso lisätietoja luvun 5 kohdista Rengasrikko ja Renkaan vaihto. Renkaiden vaihtaminen vanteelle Turvallisuussyistä ainoastaan asiantuntija saa suorittaa renkaan vaihdon. Jos renkaat asennetaan väärin, voi esiintyä seuraavia ongelmia: Auto ei täytä voimassa olevia säännöksiä. Auton käyttäytyminen kaarreajossa muuttuu. Ohjaus muuttuu raskaaksi. Lumiketjujen asennus vaikeutuu. 5.15

162 RENKAAT (3/3) Renkaiden lisävarusteet talvikäyttöön Lumiketjut Lumiketjuja ei saa koskaan asentaa takapyöriin. Jos autoon on asennettu suositeltavaa rengaskokoa suuremmat renkaat, ei lumiketjuja voida enää asentaa. Lumiketjut voidaan asentaa ainoastaan autosi alkuperäiseen rengaskokoon. Jos haluat käyttää ketjuja, niiden on oltava erikoisketjuja. Kysy lisätietoja merkkihuollosta. 16-tuumaisten renkaiden erityispiirre: lumiketjuja ei voida asentaa näihin versioihin. Jos haluat käyttää ketjuja, autoon on asennettava erikoisvarusteet. Kysy lisätietoja merkkihuollosta. Talvirenkaat tai kitkarenkaat Talvirenkaat pitää asentaa kaikkiin neljään pyörään, jotta pito säilyisi. Huomio: renkaisiin on voitu merkitä pyörimissuunta ja enimmäisnopeus, mikä voi olla pienempi kuin autosi huippunopeus. Nastarenkaat Nastarenkaita saa käyttää ainoastaan kohdemaan lainsäädännössä määrättynä aikana. Niiden käytössä on huomioitava lakisääteiset nopeusrajoitukset. Kun autoon asennetaan nastarenkaat, ainakin molempiin etupyöriin täytyy asentaa samanlaiset nastarenkaat. Kysy lisätietoja merkkihuollosta, joka osaa auttaa autoosi sopivien varusteiden valinnassa. 5.16

163 Ajovalot: lamppujen vaihto 1 1 Päiväajovalo 4 Käännä lampunpidintä 1 neljänneskierros saadaksesi polttimon esiin. Lampun tyyppi: P21W. 3 Voit vaihtaa itse alla kuvatut lamput. Suosittelemme kuitenkin, että annat merkkihuollon vaihtaa ne, jos niiden käsittely tuntuu vaikealta. A Kaukovalot, lähivalot Irrota lampun liitin 5. Irrota suojus A. Irrota jousi 4 ja poista lamppu. Lampun tyyppi: H4 UV-suojattu (katso lisätietoja oheisesta ruudusta). Älä koske lampun lasikupuun. Pidä kiinni lampun kannasta. Kun lamppu on vaihdettu, tarkista, että suojus asettuu hyvin paikalleen. 2 Etuäärivalo Käännä lampunpidintä 2 neljänneskierros saadaksesi polttimon esiin. Lampun tyyppi: W5W. Suuntavalot Käännä lampunpidintä 3 neljänneskierros saadaksesi polttimon esiin. Lampun tyyppi: PY21W. Kun moottorin läheisyydessä tehdään toimenpiteitä, on otettava huomioon, että se voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Loukkaantumisvaara. Hanki jälleenmyyjältä varalamppu- ja sulakesarja varmuuden vuoksi tai jos paikallinen lainsäädäntö sitä edellyttää. Lamppuihin kohdistuu painetta, ja ne voivat räjähtää vaihdon aikana. Loukkaantumisvaara. 5.17

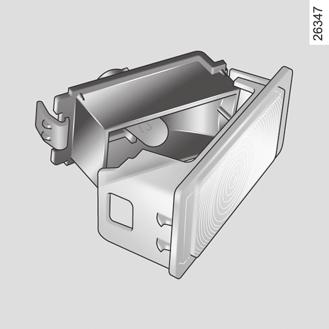

164 SUMUVALOT: lamppujen vaihto Lisävalot Jos haluat asentaa autoosi sumuvalot, kysy lisätietoja jälleenmyyjältä. Hanki jälleenmyyjältä varapolttimo- ja sulakesarja varmuuden vuoksi tai jos paikallinen lainsäädäntö sitä edellyttää. 1 Etusumuvalot 1 Kysy lisätietoja merkkihuollosta. Lampun tyyppi: H16LL. Lamppuihin kohdistuu painetta ja ne voivat räjähtää vaihdon aikana. Loukkaantumisvaara. Kaikki sähköjärjestelmään tehtävät työt (tai muutokset) on annettava merkkihuollon tehtäväksi. Merkkihuollolla on käytettävissä myös tarpeelliset varaosat ja erikoistyökalut. Virheellinen kytkentä voi aiheuttaa vaurioita sähköjärjestelmässä (johdoissa ja laitteissa, varsinkin laturissa). Kun moottorin läheisyydessä tehdään toimenpiteitä, on otettava huomioon, että se voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Loukkaantumisvaara. 5.18

165 TAKAVALOT ja sivuvalot: lamppujen vaihto (1/3) Suuntavalot, seisontavalot ja jarruvalot Irrota valo kiertämällä ruuvi 1 irti. Irrota valoyksikkö ulkopuolelta vetämällä sitä taaksepäin. Irrota lampunpidin 3 avaamalla pidikkeet 2. Asennus Asentaaksesi sen paikalleen toimi päinvastaisessa järjestyksessä, varoen vahingoittamasta johtoja ja kiinnitä lampunpitimen 3 pidikkeet 2. 4 Seisonta- ja jarruvalot Lampun tyyppi 4: P21/5W. 5 Suuntavalo Lampun tyyppi 5: PY21W. 6 Peruutusvalo (vain oikealla puolella) Lampun tyyppi 6: P21W. 7 Sumuvalo (vain vasemmalla puolella) Lampun tyyppi 7: P21W. 5.19

166 TAKAVALOT ja sivuvalot: lamppujen vaihto (2/3) 6 7 Lisäjarruvalo Vedä sisältä päin irti kaksi peitetulppaa 6. Irrota valo kääntämällä metallikiinnikkeet auki ruuvitaltan avulla. Vedä valo irti ulkopuolelta. Vaihda lamppu kytkemättä johtoja irti. Lampun tyyppi7: W16W. Asennus Asentaminen suoritetaan päinvastaisessa järjestyksessä. Varmista, että kielekkeet lukittuvat kunnolla. Polttimoissa on painetta, ja ne voivat räjähtää vaihdon aikana. Loukkaantumisvaara. 5.20

167 TAKAVALOT ja sivuvalot: lamppujen vaihto (3/3) Rekisterikilven valot 9 Napsauta valaisin 9 irti painamalla kielekettä 8 tavallisella ruuvitaltalla. Poista valaisimen suojus niin, että saat lampun esille. Lampun tyyppi: W5W. Sivusuuntavalot 10 Napsauta sivusuuntavalo 10 irti (esim. tavallisella ruuvitaltalla). Kierrä lampunpidintä 11 1/4-kierrosta ja ota lamppu ulos. Lampun tyyppi: W5W. Lamppuihin kohdistuu painetta, ja ne voivat räjähtää vaihdon aikana. Loukkaantumisvaara. 5.21

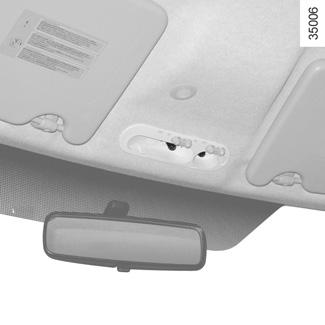

168 SISÄVALOT: lamppujen vaihto (1/2) Kattovalo Irrota lampun lasi 1 tavallisen ruuvitaltan avulla. Irrota kyseinen lamppu. Lampun tyyppi 2: W5W. Kattovalo takana Irrota lampun lasi 3 tavallisen ruuvitaltan avulla. Irrota lamppu. Lampun tyyppi: W5W. Polttimoissa on painetta, ja ne voivat räjähtää vaihdon aikana. Loukkaantumisvaara. 5.22

169 SISÄVALOT: lamppujen vaihto (2/2) Tavaratilan valo Irrota valo kohdasta 4 esim. tavallisella ruuvitaltalla. Paina kielekettä 5, jotta lampun lasi 7 irtoaa ja saat lampun 6 esille. Lampun tyyppi: W5W. Polttimoissa on painetta, ja ne voivat räjähtää vaihdon aikana. Loukkaantumisvaara. 5.23

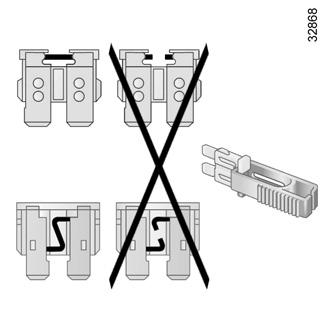

170 Sulakkeet (1/4) 1 A Matkustamon sulakkeet A Jos jokin sähkölaite lakkaa toimimasta, tarkista sulakkeet. Irrota luukku A. Hanki jälleenmyyjältä varalamppu- ja sulakesarja varmuuden vuoksi tai jos paikallinen lainsäädäntö sitä edellyttää. Pihdit 1 Irrota sulake pihdeillä 1, jotka sijaitsevat kannessa A. Sulake irrotetaan pihdeistä siirtämällä sitä poikittaissuunnassa. Tyhjiä sulakkeiden paikkoja ei pidä käyttää. Tarkista kyseinen sulake ja vaihda se tarvittaessa ehdottomasti samanvahvuiseen sulakkeeseen kuin alkuperäinenkin. Sulake, jossa on sallittua suurempi ampeeriluku, aiheuttaa palovaaran. Sähköjohdotus voi ylikuumentua, koska sähkölaite käyttää normaalia suurempaa virtaa. 5.24

171 Sulakkeet (2/4) B 2 Moottoritilassa B olevat sulakkeet Tietyt toiminnot on suojattu moottoritilassa olevilla sulakkeilla (sulakerasiassa B). Koska niitä on sijainnin vuoksi erittäin vaikea käsitellä, suosittelemme, että annat merkkihuollon vaihtaa ne. Erityispiirteitä, nestekaasumallit Erityinen nestekaasujärjestelmän katkaisuvaroke 2 on kotelossa B. Moottorin lähellä tehtävissä toimenpiteissä on otettava huomioon, että moottori voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Loukkaantumisvaara. 5.25

172 Sulakkeet (3/4) Matkustamon sulakkeiden määrä (sulakkeiden määrä RIIPPUU AUTON VARUSTETASOSTA) A B C

173 Sulakkeet (4/4) Numero Laite Numero Laite Numero Laite A Lasinnostin takana B C Sähkötoimiset taustapeilit Sähkötoiminen lasinnostin edessä 1 Nestekaasu 2 Vasen kaukovalo 3 Oikea kaukovalo 4 Vasen lähivalo 5 Lähivalo, oikea puoli 6 Seisontavalot, vasen puoli 7 Äärivalo, oikea puoli 8 Lisävarusteiden pistorasia takana 9 Takasumuvalot 10 Äänimerkki 12 ESC 13 Kattovalo 14 ABS-ESC 15 Peruutusvaihde, lasinpyyhin 16 Nopeudenrajoitin ja vakionopeudensäädin, takalasi, turvavyön kiinnittämättä jäämisen varoitus, pysäköintitutka 17 Päiväajovalot 18 Jarruvalo 19 Polttoainepumppu, ruiskutus 20 Turvatyyny 21 Istuinlämmitys 22 Ohjaustehostin 23 Lisävarusteille varattu paikka. 25 Matkustamon keskusyksikkö 26 Matkustamon keskusyksikkö 27 ja Ei käytössä Ohjauspyörän alla oleva säädin 30 Lisävarusteille varattu paikka. 31 Kojetaulu 32 Autoradio 33 Käynnistysmoottori 34 Lasinpyyhin 35 Matkustamon tuuletin 36 Savukkeensytytin 37 Diagnoosipistoke 38 Lämpiävä sivupeili 11 Ovien automaattinen keskuslukitus 24 Suuntavalon merkkivalo 39 Etusumuvalot 5.27

174 RADIOTAAJUUSKAUKOSÄÄDIN: paristot 1 2 Kauko-ohjaimen paristojen vaihto Ruuvaa irti ruuvi 1 avataksesi kauko-ohjaimen paristokotelon kannen. Vaihda paristo 2. Huomioi paristojen napaisuus, joka on merkitty paristotilan kanteen. Huom.: Kun vaihdat paristoja, älä kosketa kotelossa olevaa piirilevyä. Paristoja on saatavissa jälleenmyyjiltä. Ne kestävät noin kaksi vuotta. Varmista, ettei paristossa ole mustejälkiä, jotka voivat huonontaa sähkökontaktia. Tarkasta asennuksen yhteydessä, että kansi kiinnittyy kunnolla ja että ruuvi on kiristetty oikein. Älä hävitä paristoja talousjätteen mukana, vaan toimita ne niitä varten tarkoitettuun keräyslaatikkoon. 5.28

175 AKKU: korjauksen yhteydessä (1/2) Kipinöinnin estäminen Varmista, että sähköä kuluttavat laitteet (kattovalot jne.) on sammutettu, ennen akun kytkemistä irti tai käyttöön. Kun akkua ladataan, sammuta laturi ennen akun kytkemistä siihen ja ennen akun irrottamista laturista. Älä laita akun päälle metalliesineitä, jottei akkunapojen välille synny oikosulkua. Odota ainakin minuutti moottorin sammuttamisen jälkeen, ennen kuin irrotat akun. Tarkista asennuksen jälkeen, että akkunavat on kytketty kunnolla. Laturin kytkentä Laturin on sovittava akkuun, jossa on 12 voltin nimellisjännite. Älä irrota kaapeleita akusta moottorin käydessä. Noudata ehdottomasti akkulaturin käyttöohjeita. Joidenkin akkujen lataamista koskevat ohjeet saattavat poiketa edellisistä. Kysy lisätietoja merkkihuollosta. Estä kaikin tavoin kipinöiden syntyminen, sillä ne aiheuttavat välittömän räjähdysvaaran. Lataa akku hyvin ilmastoidussa tilassa. Vakavien vammojen vaara. Käsittele akkua varovasti. Sen sisältämä rikkihappo on vaarallista joutuessaan iholle tai silmiin. Jos happoa joutuu iholle tai silmiin, huuhtele hapolle altistunut kohta välittömästi runsaalla vedellä ja tarpeen vaatiessa ota yhteys lääkäriin. Älä käsittele akkua avotulen, lämmöntai kipinänlähteiden läheisyydessä. Akku voi räjähtää. Kun moottorin läheisyydessä tehdään toimenpiteitä, on otettava huomioon, että se voi olla kuuma. Myös jäähdyttimen puhallin voi käynnistyä odottamatta. Loukkaantumisvaara. 5.29

176 AKKU: korjauksen yhteydessä (2/2) Käynnistäminen toisen auton akulla Jos sinun on käynnistettävä auto toisen auton akun avulla, hanki jälleenmyyjältä sopivat käynnistyskaapelit (kiinnitä erityistä huomiota kaapelin poikkipinta-alaan). Jos sinulla jo on käynnistyskaapelit, varmista että ne ovat kunnossa. Kummankin auton akun nimellisjännitteen on oltava sama eli 12 V. Sen akun, josta otetaan virtaa, varauskyvyn täytyy olla vähintään yhtä suuri kuin ladattavan akun varauskyvyn (ilmoitetaan ampeeritunteina, Ah). Tarkista, että autot eivät ole kosketuksessa toisiinsa (tällöin voi plusnapoja kytkettäessä syntyä oikosulku). Tarkista, että purkautuneen akun kaapelit on kytketty kunnolla. Sammuta ladattavan auton virta. Käynnistä virtaa antavan auton moottori ja anna sen käydä kohtuullisella käyntinopeudella A Yhdistä pluskaapeli (+) A ensin purkautuneen akun plusnapaan (+) 1 ja tämän jälkeen virtaa antavan akun plusnapaan (+) 2. Kytke miinuskaapeli ( ) B virtaa antavan akun miinusnapaan ( ) 3 ja tämän jälkeen purkautuneen akun miinusnapaan ( ) 4. Käynnistä moottori normaalisti. Kun se on käynnissä, irrota kaapelit A ja B päinvastaisessa järjestyksessä kuin kytkettäessä ( ). 2 B 3 Tarkista, ettei kaapeleiden A ja B välillä ole kosketusta ja ettei pluskaapeli A ole kosketuksissa virtaa antavan auton metalliosiin. Vakavan loukkaantumisen vaara ja/tai auto saattaa vioittua. 5.30

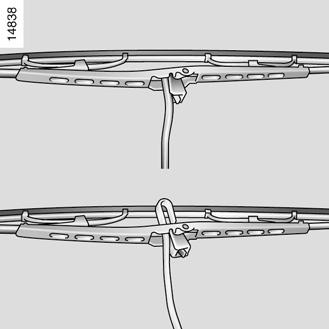

177 LASINPYYHKIMET D Tuulilasinpyyhkimien sulkien vaihto 1 Sytytysvirran ollessa katkaistuna, nosta tuulilasinpyyhkimen varsi 3 irti lasista. Käännä pyyhkimen sulka vaakasuoraan (liikkeen A suuntaisesti). Paina kielekettä 2 ja liu uta pyyhkimen sulkaa alaspäin, kunnes koukku 4 irtoaa tuulilasinpyyhkimen varresta (liikkeen D suuntaisesti). Siirrä pyyhkimen sulkaa (liikkeen C suuntaisesti) ja nosta sitä (liikkeen B suuntaisesti), kunnes se irtoaa. 1 C A B 5 E Takalasinpyyhkimen sulan 6 vaihto Sytytysvirran ollessa katkaistuna, nosta tuulilasinpyyhkimen varsi 5 irti lasista. käännä sulkaa 6, kunnes tunnet vastuksen, Irrota pyyhkimen sulka vetämällä siitä (liikkeen E suuntaisesti). Tuuli- tai takalasinpyyhkimen sulan kiinnittäminen Asennus: toimi päinvastaisessa järjestyksessä kuin irrottaessasi. Tarkista, että sulka lukkiutuu kunnolla. 6 Tarkkaile lasinpyyhinten kuntoa. Voit vaikuttaa niiden käyttöikään: puhdista sulat, tuulilasi ja takalasi säännöllisesti pesuainevedellä älä käytä pyyhkimiä, kun tuulilasi tai takalasi on kuiva irrota pyyhkimet tuulilasista tai takalasista, jos niitä ei ole käytetty pitkään aikaan. Pakkasella on varmistuttava siitä, että pyyhkimien sulat eivät ole jäätyneet lasiin kiinni (pyyhkimen moottorin ylikuumenemisen vaara). Tarkkaile sulkien kuntoa. Ne on vaihdettava heti, kun pyyhintäteho heikkenee (suunnilleen kerran vuodessa). Kun pyyhinsulka on vaihdon aikana irrotettuna, pidä huoli ettei varsi osu ikkunaan, sillä ikkuna voi rikkoutua. 5.31

178 HINAAMINEN: vian sattuessa (1/2) Ohjauspyörä ei saa olla lukittu. Virtaavaimen on oltava asennossa M (sytytys), joka mahdollistaa merkinantolaitteiden (jarruvalot, hätävilkut) käytön. Yöllä auton on oltava valaistu. Hinattaessa täytyy tämän lisäksi noudattaa kohdemaan lainsäädäntöä. Ajoneuvon perävaunukuorman määrää ei saa hinattaessa ylittää. Ota yhteys merkkihuoltoon. Älä ota avainta virtalukosta hinauksen aikana. Kun moottori on sammunut, ohjaustehostin ja hätäjarrutustehostin eivät enää toimi. 5.32

179 HINAAMINEN: vian sattuessa (2/2) Käytä jäykkää hinaustankoa. Jos käytetään hinausköyttä tai -vaijeria (jos lainsäädäntö sen sallii), hinattavalla autolla on pystyttävä jarruttamaan. Autoa, joka ei tottele ohjausta, ei saa hinata. Vältä äkillisiä kiihdytyksiä ja jarrutuksia, jotka saattavat vaurioittaa hinattavaa autoa. Hinattaessa ajonopeus ei saa olla yli 25 km/h. Käytä hinauksessa ainoastaan hinaussilmukoita, jotka sijaitsevat auton keulassa 1 ja perässä 4. Hinaussilmukoita voidaan käyttää ainoastaan vetämiseen, eikä autoa saa missään tapauksessa nostaa niistä. Hinaussilmukoiden sijainti Irrota peitekansi 3 tai 5 laittamalla litteä työkalu peitekannen alle. Kiristä hinausrengas 2 pohjaan asti: kiristä ensin käsin vasteeseen asti ja sitten pyöränmutteriavaimella. Käytä ainoastaan tavaratilan maton alla sijaitsevassa työkalukotelossa olevaa hinausrengasta 2 ja pyöränmutteriavainta (katso lisätietoja luvun 5 kohdasta Työkalukotelo ). Älä koskaan jätä työkaluja irralleen autoon. Ne saattavat aiheuttaa vaurioita voimakkaan jarrutuksen yhteydessä. 5.33

180 RADION ASENNUSVALMIUS 1 2 Jos autossasi ei ole varusteena audiojärjestelmää, käytettävissäsi on asennusvalmius, jossa on paikat seuraaville laitteille: autoradio 1, ovien kaiuttimet 2. Lisätietoja varusteen asentamisesta saat jälleenmyyjältä. Radion paikka 1 Napsauta käsinelokero 1 irti ja poista se. Ovien kaiuttimet 2 Irrota suojus 2 tavallisella ruuvitaltalla. On erittäin tärkeää noudattaa kaikissa tilanteissa tarkoin varusteiden käyttöohjeissa annettuja ohjeita. Kannattimien ja johtojen ominaisuudet (saatavissa jälleenmyyjältä) vaihtelevat autosi varustetason ja radion tyypin mukaan. Lisätietoja saat jälleenmyyjältä. Ainoastaan merkkihuolto saa tehdä sähköjärjestelmän töitä; tämä koskee myös radion asennusta. Virheelliset kytkennät voivat vaurioittaa sähköjärjestelmää ja/tai siihen kytkettyjä laitteita. 5.34

181 LISÄVARUSTEET Sähkötoimiset ja elektroniset lisävarusteet Ennen kuin asennat tämäntyyppisen lisävarusteen (etenkin lähettimet/vastaanottimet: taajuudet, käytettävä teho, antennin asento jne.), varmista, että se on yhteensopiva autosi kanssa. Kysy lisätietoja jälleenmyyjältä. Älä kytke varusteita, joiden enimmäisteho ylittää 120 W. Tulipalovaara. Ainoastaan merkkihuolto saa tehdä sähköjärjestelmän töitä, sillä virheellinen sähkölaitteen asennus voi vaurioittaa virtapiiriä ja/tai siihen liitettyjä laitteita. Jos asennat autoon sähkövarusteen jälkiasennuksena, varmista että laite on suojattu sulakkeella. Tarkasta laitteen vaatiman sulakkeen ampeeriluku ja sijainti asiantuntijalta. Lähettävien/vastaanottavien laitteiden (puhelimet, LA- puhelinvarusteet jne.) käyttö. Integroidulla antennilla varustetut radiopuhelimet ja LA-puhelinvarusteet voivat aiheuttaa häiriöitä auton vakiovarusteena oleviin sähkölaitteisiin. Niitä suositellaan käytettäviksi ainoastaan ulkopuolisella antennilla. Ota laitteiden käytössä huomioon sen maan lainsäädäntö, jossa ajat. Lisävarusteiden asennus Jos haluat asentaa autoon lisävarusteita: Ota yhteys merkkihuoltoon. Jotta autosi toimisi moitteettomasti ja turvallisesti, käytä ainoastaan autoosi suositeltuja lisävarusteita. Valmistaja takaa vain näiden lisävarusteiden toiminnan. Jos käytät rattilukkoa/poljinlukkoa, laita se ainoastaan jarrupolkimeen. Ajamisen vaikeutuminen Käytä kuljettajan puolella ehdottomasti oikeanlaisia lattiamattoja ja kiinnitä ne niille tarkoitettuihin kiinnikkeisiin. Tarkasta kiinnitykset säännöllisesti. Älä aseta useita mattoja päällekkäin. Polkimien kiinnitarttumisvaara. 5.35

182 TOIMINTAHÄIRIÖT (1/5) Seuraavien ohjeiden avulla voit itse korjata nopeasti pienet viat. Korjaukset ovat luonteeltaan tilapäisiä, joten turvallisuuden takaamiseksi sinun tulee mahdollisimman pian ottaa yhteys merkkihuoltoon. Yrität käynnistää auton MAHDOLLISET SYYT TOIMI SEURAAVASTI Merkkivalot himmenevät tai eivät syty eikä käynnistysmoottori pyöri. Akkunavat on kiristetty huonosti, tai ne ovat irronneet tai hapettuneet. Kiristä tai kytke ne takaisin tai puhdista, jos ne ovat hapettuneet. Akku on purkautunut tai viallinen. Kytke viallisen akun tilalle toinen akku. Katso luvun 5 kohta Akku: korjauksen yhteydessä tai vaihda akku tarvittaessa. Älä työnnä autoa, jos ohjauspylväs on lukittuna. Moottori ei käynnisty. Käynnistämisen ehdot eivät täyty. Katso luvun 2 kohta Moottorin käynnistys/pysäytys. Ohjauslukko ei avaudu. Ohjauspyörä ei liiku. Avaa lukitus kääntämällä varovasti avainta ja ohjauspyörää (katso luvun 2 kohta Virtalukko ). 5.36

183 TOIMINTAHÄIRIÖT (2/5) Ajon aikana MAHDOLLISET SYYT TOIMI SEURAAVASTI Ohjaus ravistaa. Renkaissa ei ole tarpeeksi rengaspainetta, pyörien tasapainotus on huono tai rengas on vaurioitunut. Tarkista rengaspaineet. Jos rengaspaineet ovat kunnossa, anna merkkihuollon tarkistaa pyörät. Kuplimista jäähdytysnestesäiliössä. Mekaaninen vaurio: sylinterikannen tiiviste on vahingoittunut tai vesipumppu on viallinen. Pysäytä moottori. Ota yhteys merkkihuoltoon. Jäähdyttimen puhallin ei toimi. Ota yhteys merkkihuoltoon. Savua moottoritilassa. Oikosulku tai vuoto jäähdytysjärjestelmässä. Pysäytä auto, katkaise virta, poistu auton vierestä ja ota yhteys merkkihuoltoon. Öljynpaineen varoitusvalo syttyy: kaarteessa tai jarrutettaessa Moottoriöljyn taso on liian alhainen. Lisää moottoriöljyä (katso luvun 4 kohta moottoriöljyn tasolisäys, täyttö ). joutokäynnillä Öljynpaine on liian alhainen. Ota yhteys lähimpään merkkihuoltoon. Öljynpaineen varoitusvalo sammuu hitaasti tai ei sammu kiihdytyksen aikana. Öljynpainetta ei ole. Pysäytä auto ja ota yhteys merkkihuoltoon. 5.37

184 TOIMINTAHÄIRIÖT (3/5) Ajon aikana MAHDOLLISET SYYT TOIMI SEURAAVASTI Pakoputkesta tulee epätavallista, valkoista savua. Mekaaninen vaurio: sylinterikannen tiiviste vuotaa. tai Tämä ei välttämättä ole poikkeavaa, vaan savu johtuu hiukkassuodattimen puhdistuksesta Pysäytä moottori. Ota yhteys merkkihuoltoon. Katso lisätietoja luvun 2 kohdasta Dieselmallien erityispiirteet. Ohjaustehostus muuttuu raskaaksi. Tehostimen pumpun hihna on katkennut. Vaihdata hihna. Ohjaustehostimessa ei ole riittävästi öljyä. Ota yhteys merkkihuoltoon ohjaustehostimen huolto-ohjelmaa koskevissa kysymyksissä. Jäähdytin: jos jäähdyttimestä puuttuu paljon nestettä, säiliötä ei saa kuitenkaan koskaan täyttää kylmällä vedellä, kun moottori on kuuma. Kaikkien autolle tehtävien korjaustöiden yhteydessä jäähdytysnestesäiliö täytyy täyttää uudella jäähdytysnesteellä, jos jäähdytysjärjestelmästä on poistettu jäähdytysnestettä vaikkapa vain osittain. Muista, että autossa saa käyttää ainoastaan huoltopalvelumme hyväksymää jäähdytysnestettä. 5.38

185 TOIMINTAHÄIRIÖT (4/5) Ajon aikana MAHDOLLISET SYYT TOIMI SEURAAVASTI Vihellys Kattoantenni on asetettu väärin. Suuntaa antennia. Moottori kuumenee. Jäähdytysnesteen lämpötilan merkkivalo syttyy. Jäähdyttimen puhallin on viallinen. Jäähdytysnestevuodot. Pysäytä auto, sammuta moottori ja ota yhteys merkkihuoltoon. Pysäytä auto, katkaise moottorista virta ja tarkista jäähdytysnestesäiliö: siinä on oltava nestettä. Jos nestettä ei ole, vie auto merkkihuoltoon mahdollisimman pian. Öljynvaihdon varoitusvalo ei sammu öljynvaihdon jälkeen. Varoitusta ei alusteta uudelleen öljynvaihdon jälkeen. Alusta varoitus uudelleen öljynvaihdon jälkeen (katso luvun 1 kohta Ajotietokone ). Jäähdytin: jos jäähdyttimestä puuttuu paljon nestettä, säiliötä ei saa kuitenkaan koskaan täyttää kylmällä vedellä, kun moottori on kuuma. Kaikkien autolle tehtävien korjaustöiden yhteydessä jäähdytysnestesäiliö täytyy täyttää uudella jäähdytysnesteellä, jos jäähdytysjärjestelmästä on poistettu jäähdytysnestettä vaikkapa vain osittain. Muista, että autossa saa käyttää ainoastaan huoltopalvelumme hyväksymää jäähdytysnestettä. 5.39

186 TOIMINTAHÄIRIÖT (5/5) Sähkölaitteet MAHDOLLISET SYYT TOIMI SEURAAVASTI Lasinpyyhin ei toimi normaalisti. Lasinpyyhkimen sulat ovat juuttuneet kiinni lasiin. Irrota sulat lasista ennen pyyhkimen käyttöä. Viallinen virtapiiri. Kysy lisätietoja merkkihuollosta. Lasinpyyhin ei pysähdy. Sähkökytkimien vika. Kysy lisätietoja merkkihuollosta. Suuntavalot vilkkuvat tavallista nopeammin. Lamppu on palanut. Vaihda lamppu. Suuntavalot eivät toimi. Viallinen virtapiiri. Kysy lisätietoja merkkihuollosta. Valonheittimet eivät syty tai sammu. Viallinen virtapiiri tai säädin. Kysy lisätietoja merkkihuollosta. Valonheitinyksikössä on tiivistynyttä vettä. Valonheittimet ovat täysin kunnossa. Valonheittimiin tiivistyy vettä, kun lämpötila vaihtelee. Jäljet katoavat vähitellen, kun valoja käytetään. 5.40

187 Luku 6: Tekniset tiedot Auton tunnuskilvet Moottorin tunnistuskilpi Moottorin tekniset tiedot Mitat Massat (kg) Varaosat ja korjaukset Huoltotositteet Ruostesuojatarkastus

188 AUTON TUNNUSKILVET A A Moottorikilven A tiedot on mainittava autoa koskevissa kirjeissä ja tilauksissa. Seuraavien tietojen olemassaolo ja paikka ovat automallikohtaisia. Valmistajan kilpi A 1 Valmistajan nimi. 2 Euroopan unionin valmistenumero tai tyyppihyväksyntänumero. 3 Tunnistenumero. 4 Suurin teknisesti sallittu kokonaismassa etuakselilla. 5 Suurin tieliikenteessä sallittu kokonaismassa = kuormitettu auto ja perävaunu. 6 Suurin sallittu etuakselimassa. 7 Suurin sallittu taka-akselimassa. 8 Varattu yhteistyökumppanin tiedoille tai lisämerkinnöille. 9 Dieselin pakokaasupäästöt. 10 Maali (Värikoodi). 6.2

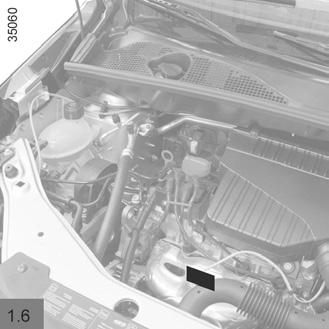

189 TUNNUSKILVET MOOTTORI A A A Moottorikilven tiedot A on mainittava autoa koskevissa kirjeissä ja tilauksissa (paikka vaihtelee moottoriversiosta riippuen). 1 Moottorin tyyppi 2 Moottorin valmistusnumero 3 Moottorin osanumero A 6.3

190 TEKNISET TIEDOT: MOOTTORI Mallit 1.6 8V 1.2 TCe 1.5 dci Moottorin tyyppi (katso moottorikilpeä) K7M H5Ft K9K Sylinteritilavuus (cm³) Polttoaine Oktaaniluku Ainoastaan lyijytöntä polttoainetta, oktaaniluku on merkitty polttoainesäiliön luukussa olevaan tarraan. Satunnaisesti voidaan käyttää seuraavia lyijyttömiä polttoaineita: 91-oktaanista bensiiniä, jos tarraan on merkitty 95- tai 98-oktaania 87-oktaanista bensiiniä, jos tarraan on merkitty 91, 95 tai 98 oktaania. Dieselöljy Polttoaineen täyttöluukun tarraan on merkitty, mitä polttoaineita voidaan käyttää. Sytytystulpat Käytä vain autosi moottoria varten eriteltyjä sytytystulppia. Niiden tyyppi on merkitty moottoritilaan kiinnitettyyn tarraan, tai voit tiedustella tyyppiä merkkihuollosta. Väärien sytytystulppien käyttö vaurioittaa moottoria. 6.4

191 MITAT (metreinä) 0,822 2,810 0,866 4,498 1,492 2,004 1,679/1,682 (1) 1,478 (1) Tyhjänä (viisi- ja seitsenpaikkaiset mallit). 6.5
