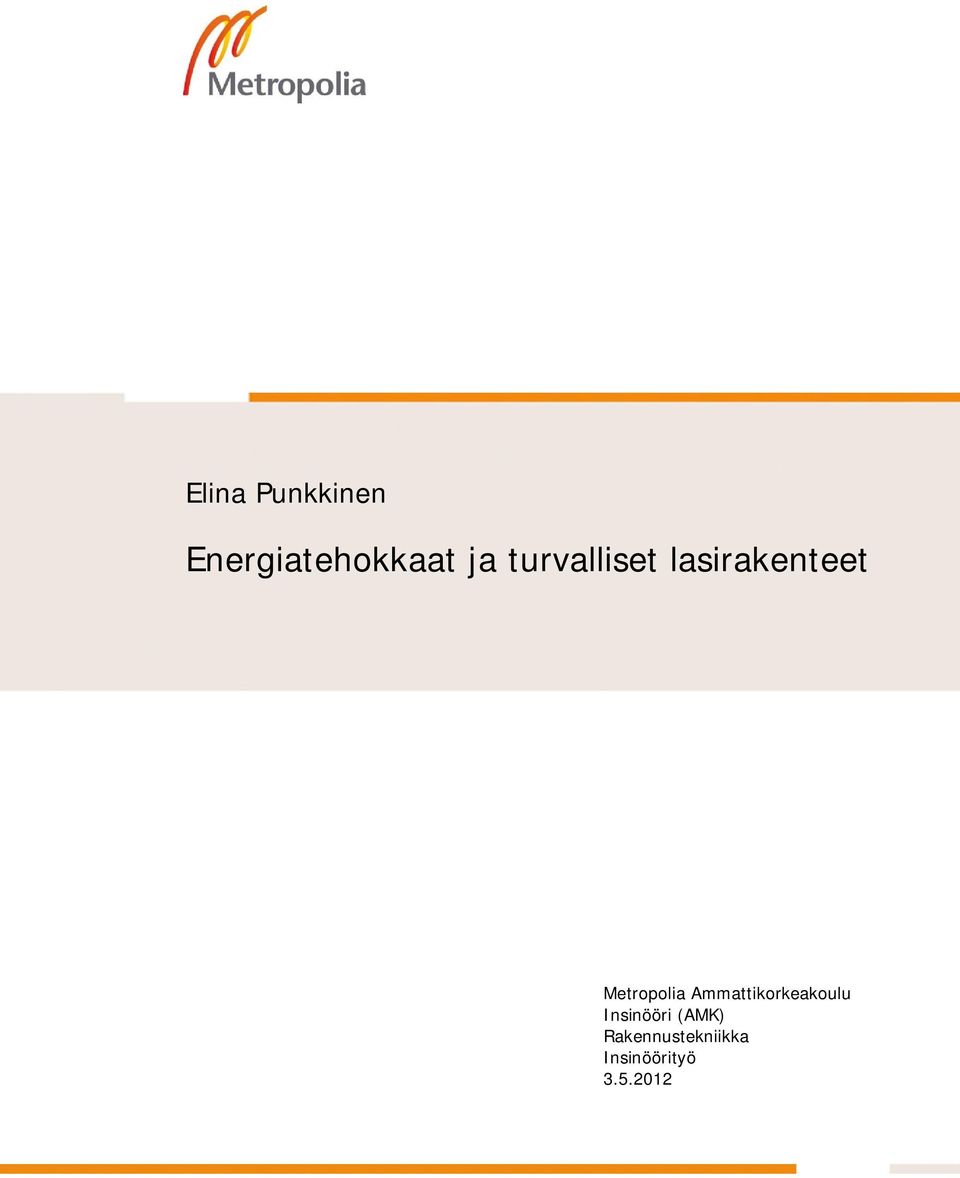

1 Elina Punkkinen Energiatehokkaat ja turvalliset lasirakenteet Metropolia Ammattikorkeakoulu Insinööri (AMK) Rakennustekniikka Insinöörityö

2 Alkusanat Tämä insinöörityö tehtiin A-Insinöörit Suunnittelu Oy:lle. Haluan kiittää työssä mukana olleita ohjaajiani yrityksen puolesta suunnittelupäällikköä Pertti Juholaa ja teknistä johtajaa Olli Saarista sekä koulun puolesta yliopettajaa Hannu Hakkaraista. Lisäksi haluan kiittää arkkitehti Jutta Haarti-Katajaista Arkkitehtitoimisto Helin & Co Oy:stä ja Jukka Oja-Lipastia A-Insinöörit Suunnittelu Oy:stä kommenteista esimerkkikohteeseen liittyen. Kiitos myös perheelleni ja ystäville, jotka ovat tukeneet minua koko opintojen ajan. Helsinki Elina Punkkinen

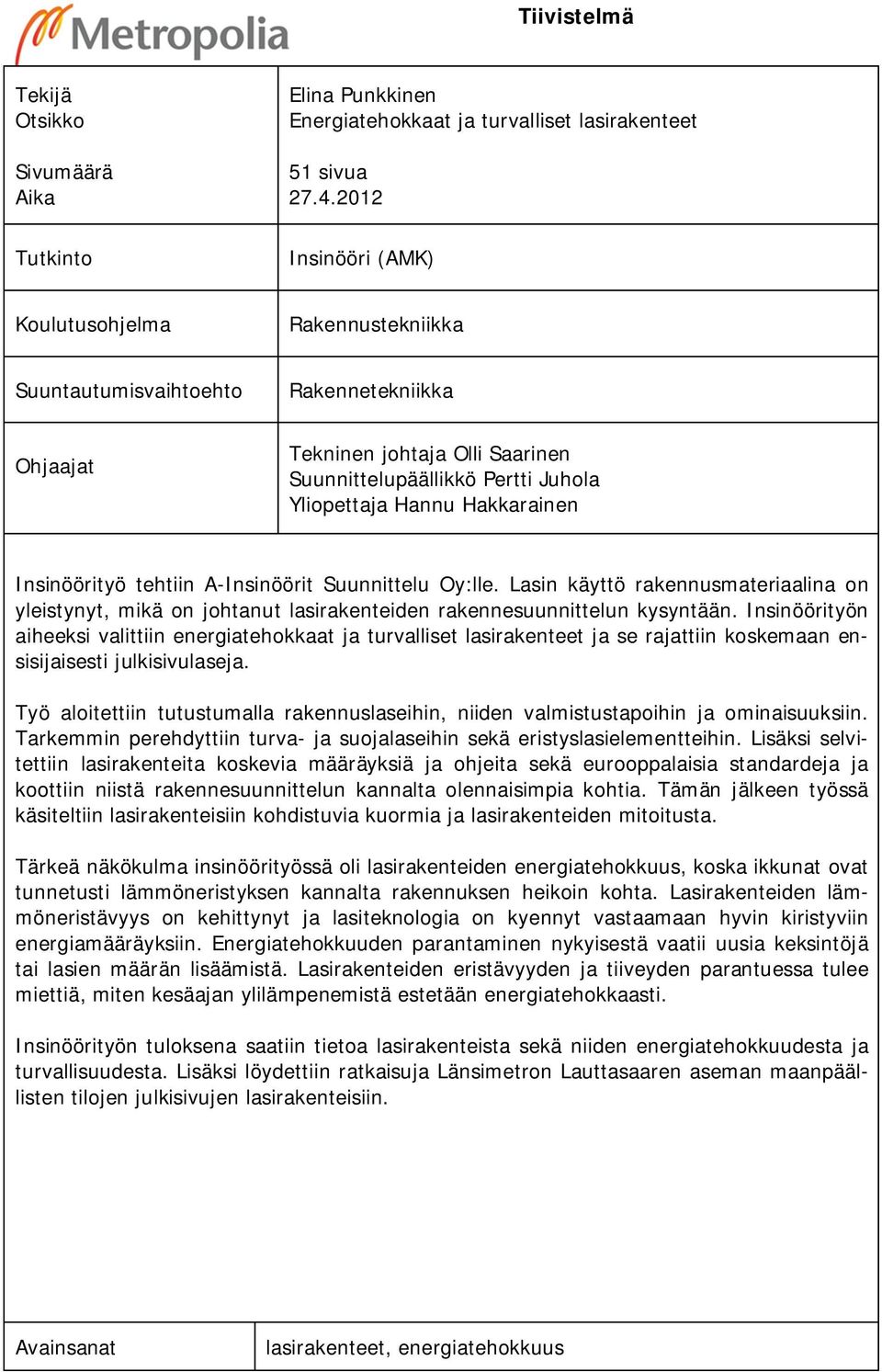

3 Tiivistelmä Tekijä Otsikko Sivumäärä Aika Tutkinto Elina Punkkinen Energiatehokkaat ja turvalliset lasirakenteet 51 sivua Insinööri (AMK) Koulutusohjelma Rakennustekniikka Suuntautumisvaihtoehto Rakennetekniikka Ohjaajat Tekninen johtaja Olli Saarinen Suunnittelupäällikkö Pertti Juhola Yliopettaja Hannu Hakkarainen Insinöörityö tehtiin A-Insinöörit Suunnittelu Oy:lle. Lasin käyttö rakennusmateriaalina on yleistynyt, mikä on johtanut lasirakenteiden rakennesuunnittelun kysyntään. Insinöörityön aiheeksi valittiin energiatehokkaat ja turvalliset lasirakenteet ja se rajattiin koskemaan ensisijaisesti julkisivulaseja. Työ aloitettiin tutustumalla rakennuslaseihin, niiden valmistustapoihin ja ominaisuuksiin. Tarkemmin perehdyttiin turva- ja suojalaseihin sekä eristyslasielementteihin. Lisäksi selvitettiin lasirakenteita koskevia määräyksiä ja ohjeita sekä eurooppalaisia standardeja ja koottiin niistä rakennesuunnittelun kannalta olennaisimpia kohtia. Tämän jälkeen työssä käsiteltiin lasirakenteisiin kohdistuvia kuormia ja lasirakenteiden mitoitusta. Tärkeä näkökulma insinöörityössä oli lasirakenteiden energiatehokkuus, koska ikkunat ovat tunnetusti lämmöneristyksen kannalta rakennuksen heikoin kohta. Lasirakenteiden lämmöneristävyys on kehittynyt ja lasiteknologia on kyennyt vastaamaan hyvin kiristyviin energiamääräyksiin. Energiatehokkuuden parantaminen nykyisestä vaatii uusia keksintöjä tai lasien määrän lisäämistä. Lasirakenteiden eristävyyden ja tiiveyden parantuessa tulee miettiä, miten kesäajan ylilämpenemistä estetään energiatehokkaasti. Insinöörityön tuloksena saatiin tietoa lasirakenteista sekä niiden energiatehokkuudesta ja turvallisuudesta. Lisäksi löydettiin ratkaisuja Länsimetron Lauttasaaren aseman maanpäällisten tilojen julkisivujen lasirakenteisiin. Avainsanat lasirakenteet, energiatehokkuus

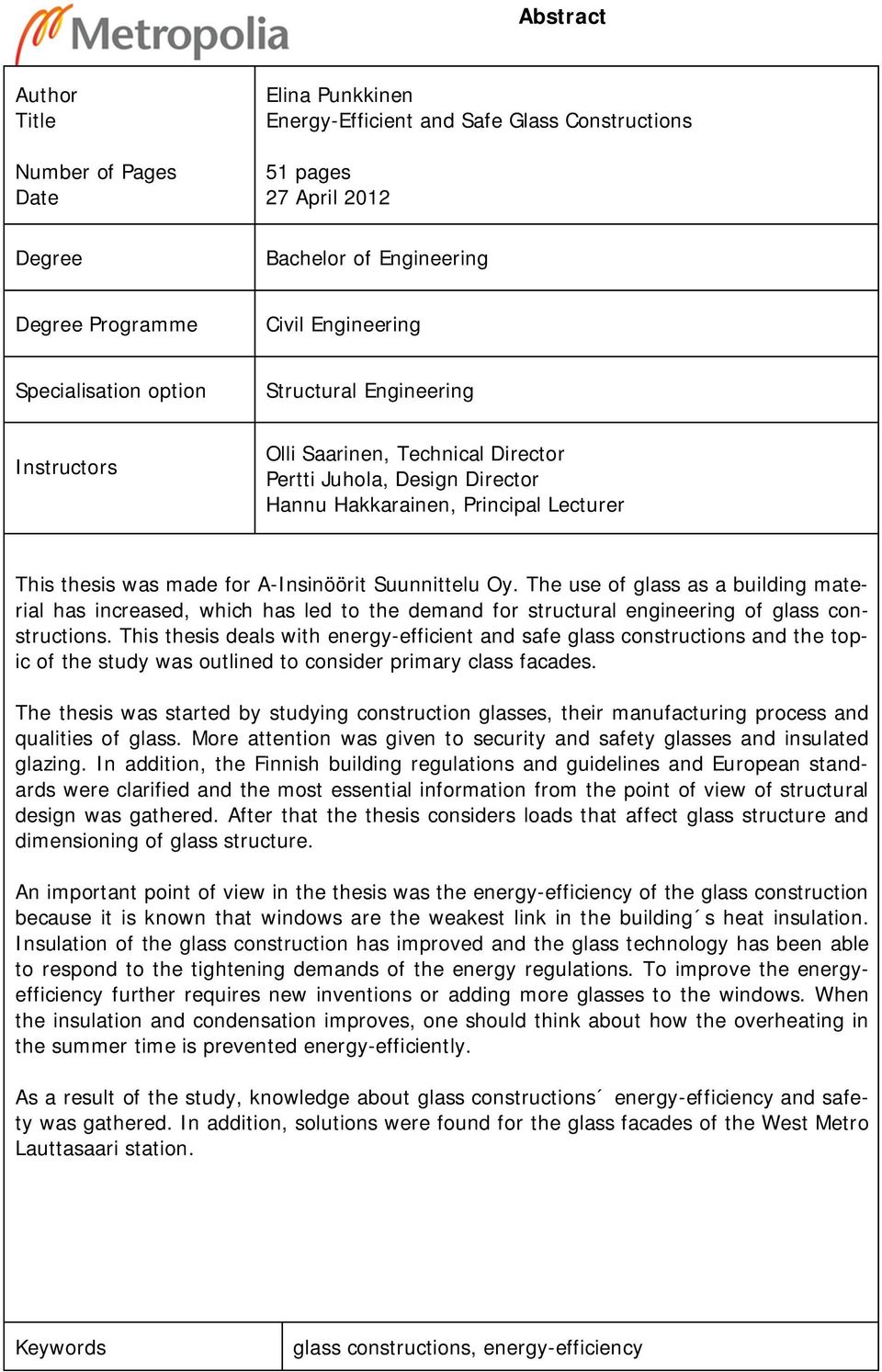

4 Abstract Author Title Number of Pages Date Degree Elina Punkkinen Energy-Efficient and Safe Glass Constructions 51 pages 27 April 2012 Bachelor of Engineering Degree Programme Civil Engineering Specialisation option Structural Engineering Instructors Olli Saarinen, Technical Director Pertti Juhola, Design Director Hannu Hakkarainen, Principal Lecturer This thesis was made for A-Insinöörit Suunnittelu Oy. The use of glass as a building material has increased, which has led to the demand for structural engineering of glass constructions. This thesis deals with energy-efficient and safe glass constructions and the topic of the study was outlined to consider primary class facades. The thesis was started by studying construction glasses, their manufacturing process and qualities of glass. More attention was given to security and safety glasses and insulated glazing. In addition, the Finnish building regulations and guidelines and European standards were clarified and the most essential information from the point of view of structural design was gathered. After that the thesis considers loads that affect glass structure and dimensioning of glass structure. An important point of view in the thesis was the energy-efficiency of the glass construction because it is known that windows are the weakest link in the building s heat insulation. Insulation of the glass construction has improved and the glass technology has been able to respond to the tightening demands of the energy regulations. To improve the energyefficiency further requires new inventions or adding more glasses to the windows. When the insulation and condensation improves, one should think about how the overheating in the summer time is prevented energy-efficiently. As a result of the study, knowledge about glass constructions energy-efficiency and safety was gathered. In addition, solutions were found for the glass facades of the West Metro Lauttasaari station. Keywords glass constructions, energy-efficiency

5 Sisällys 1 Johdanto 1 2 Lasi rakennusmateriaalina Turva- ja suojalasit Eristyslasi Muita laseja 8 3 Lasirakenteiden standardit sekä määräykset ja ohjeet Lämmöneristys Ääneneristys Kosteustekninen toimivuus Paloturvallisuus 23 4 Lasirakenteen kestävyys Lasin lujuus Kuormien määrittäminen Lasirakenteen mitoitus 28 5 Energiatehokkuus lasirakentamisessa Lasirakenteen tiiveys ja sijoittaminen seinäleikkauksessa Ylilämpenemisen estäminen Energiatehokkuutta parantavia lasirakenteita Energiatehokkaat eristyslasielementit Tyhjiöeristetty lasirakenne Aurinkoenergiaa keräävät lasirakenteet 41 6 Esimerkkikohde Kohteen esittely Energiatehokkuus Turvallisuus Lasirakenteen mitoitus 48 7 Yhteenveto 50

6 Viitteet 52 Lähteet 55

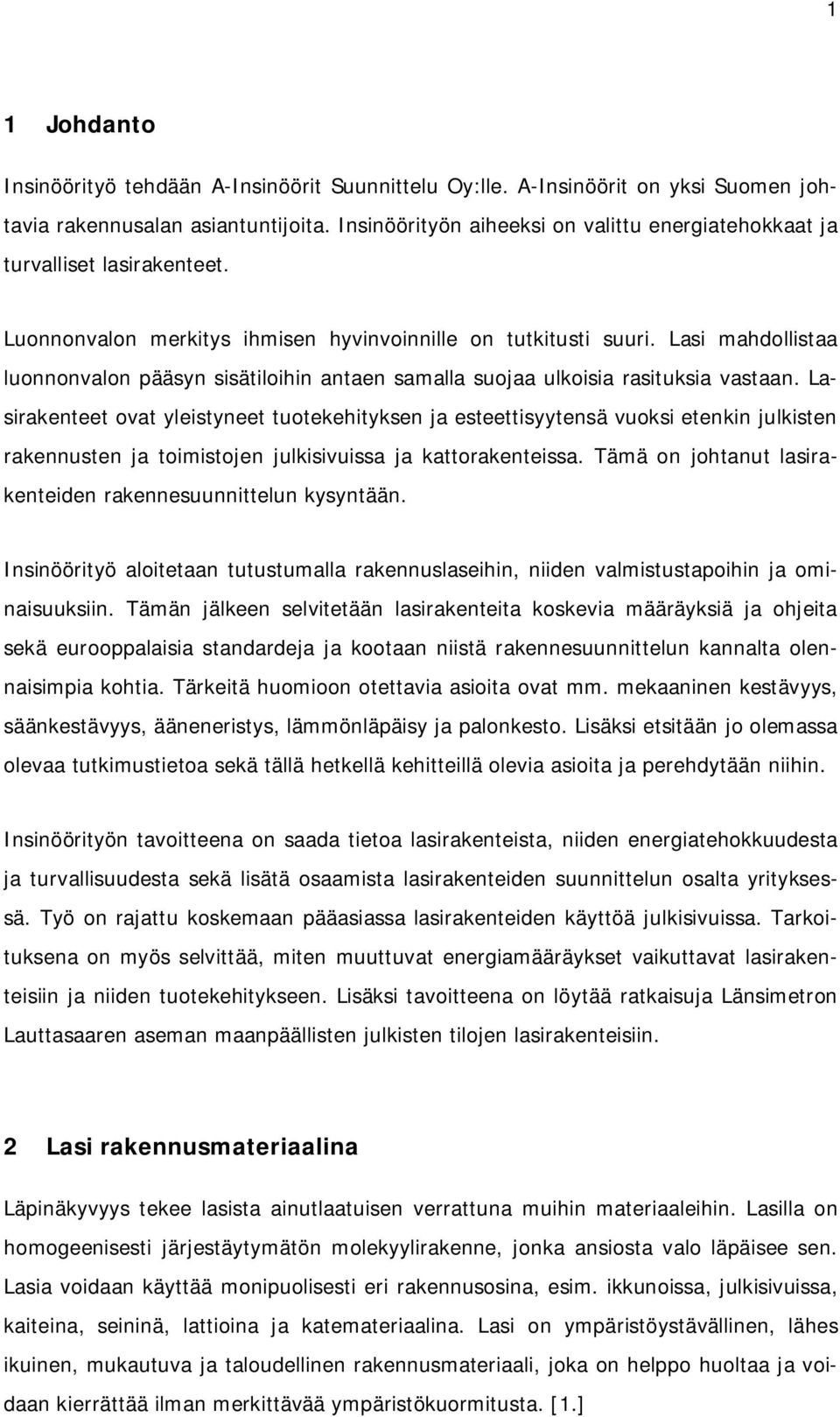

7 1 1 Johdanto Insinöörityö tehdään A-Insinöörit Suunnittelu Oy:lle. A-Insinöörit on yksi Suomen johtavia rakennusalan asiantuntijoita. Insinöörityön aiheeksi on valittu energiatehokkaat ja turvalliset lasirakenteet. Luonnonvalon merkitys ihmisen hyvinvoinnille on tutkitusti suuri. Lasi mahdollistaa luonnonvalon pääsyn sisätiloihin antaen samalla suojaa ulkoisia rasituksia vastaan. Lasirakenteet ovat yleistyneet tuotekehityksen ja esteettisyytensä vuoksi etenkin julkisten rakennusten ja toimistojen julkisivuissa ja kattorakenteissa. Tämä on johtanut lasirakenteiden rakennesuunnittelun kysyntään. Insinöörityö aloitetaan tutustumalla rakennuslaseihin, niiden valmistustapoihin ja ominaisuuksiin. Tämän jälkeen selvitetään lasirakenteita koskevia määräyksiä ja ohjeita sekä eurooppalaisia standardeja ja kootaan niistä rakennesuunnittelun kannalta olennaisimpia kohtia. Tärkeitä huomioon otettavia asioita ovat mm. mekaaninen kestävyys, säänkestävyys, ääneneristys, lämmönläpäisy ja palonkesto. Lisäksi etsitään jo olemassa olevaa tutkimustietoa sekä tällä hetkellä kehitteillä olevia asioita ja perehdytään niihin. Insinöörityön tavoitteena on saada tietoa lasirakenteista, niiden energiatehokkuudesta ja turvallisuudesta sekä lisätä osaamista lasirakenteiden suunnittelun osalta yrityksessä. Työ on rajattu koskemaan pääasiassa lasirakenteiden käyttöä julkisivuissa. Tarkoituksena on myös selvittää, miten muuttuvat energiamääräykset vaikuttavat lasirakenteisiin ja niiden tuotekehitykseen. Lisäksi tavoitteena on löytää ratkaisuja Länsimetron Lauttasaaren aseman maanpäällisten julkisten tilojen lasirakenteisiin. 2 Lasi rakennusmateriaalina Läpinäkyvyys tekee lasista ainutlaatuisen verrattuna muihin materiaaleihin. Lasilla on homogeenisesti järjestäytymätön molekyylirakenne, jonka ansiosta valo läpäisee sen. Lasia voidaan käyttää monipuolisesti eri rakennusosina, esim. ikkunoissa, julkisivuissa, kaiteina, seininä, lattioina ja katemateriaalina. Lasi on ympäristöystävällinen, lähes ikuinen, mukautuva ja taloudellinen rakennusmateriaali, joka on helppo huoltaa ja voidaan kierrättää ilman merkittävää ympäristökuormitusta. [1.]

8 2 Tavallisen ikkunalasin eli niin kutsutun soda lime -silikaattilasin pääraaka-aine on kvartsihiekka, joka on enimmäkseen piidioksidia (SiO 2 ). Muita lasin valmistukseen käytettäviä pääraaka-aineita ovat sooda, joka alentaa sulatuslämpötilaa ja kalkki, joka lisää lasin kestävyyttä. Raaka-aineseokseen lisätään vielä kierrätettyä lasia uudelleen sulatettuna, koska se nopeuttaa muiden raaka-aineiden sulamista ja on myös taloudellisesti kannattavaa. Lasin värjäämiseen, kirkkauteen tai muiden ominaisuuksien muuttamiseksi voidaan käyttää useita erilaisia lisäaineita. [2, s ] Rakennusmateriaalina käytettävä lasi on yleensä tasolasia. Tasolasi valmistetaan englantilaisen Alastair Pilkingtonin vuonna 1959 patentoidulla float-menetelmällä. Floatmenetelmässä sula lasimassa johdetaan jatkuvana valuna vaakatasossa juoksevan tinan päälle tasoittumaan, jonka jälkeen se jäähdytetään hitaasti. Hallittu jäähdyttäminen mahdollistaa lasin molekyylien järjestäytymisen koko lasinauhan alueella, jolloin lasin jännitysjakauma muodostuu mahdollisimman tasaiseksi. Jäähdytyksen jälkeen lasinauha leikataan halutun kokoisiksi levyiksi. Float-menetelmän etuja ovat mm. valmistusmäärien suuri kapasiteetti sekä lasin pinnan tasaisuus ja virheettömyys sekä laadun tasaisuus. [2, s.15.] Rakennuslasin yleisimmät varastokoot ovat 3210 mm x 6000 mm ja 3210 mm x 5100 mm. Erikoistilauksesta saadaan muitakin mittoja, mutta toisen mitan maksimi on käytännössä 3210 mm. Nimellispaksuudet ovat 2, 3, 4, 5, 6, 8, 10, 12, 19 ja 25 mm. [4.]

9 3 Taulukossa 1. annettuja lasin materiaaliominaisuuksia tarvitaan lasirakenteiden kimmoteorian mukaisessa mitoituksessa [3, s.44]. Luvussa 4 tarkastellaan lähemmin lasien rikkoutumisen kannalta merkityksellistä lasin lujuutta ja lasirakenteiden mitoitusta. Taulukko 1. Lasin materiaaliominaisuuksia lämpötilassa 18 C [3, s.44; 4]. Tiheys 2500 kg/m³ Kimmokerroin N/mm² Liukukerroin N/mm² Poisson vakio 0,2 Lämpölaajenemiskerroin 9 x /K Kovuus n. 6 Mohn-yksikköä Emissiviteetti 0,837 Lämmönjohtavuus 1,0 W/mK Lämmönläpäisykerroin 5,7 W/m²K Ääneneristävyys (Rw, 6 mm lasi) 32 db Lasin emissiviteetti kuvaa heijastuneen lämpösäteilyn (aallonpituus yli 2500 nm) määrää takaisin huonetilaan. Tavallisen lasin emissiviteetti on 0,837. Selektiivisillä pinnoitteilla takaisin heijastuneen säteilyn määrää voidaan lisätä, jolloin lasin emissiviteetti on yleensä 0,04 0,20. [4.] Lämpölaajenemiskerroin kuvaa materiaalin laajenemista lämpötilan kasvaessa. Lämmönjohtavuus kuvaa, miten hyvin materiaali johtaa lämpöä. Lämmönläpäisykerroin kertoo sisäilman ja ulkoilman lämpötilaeroista johtuvan lämpötehon siirtymisen lasin läpi. Lämmönläpäisykertoimella eli U-arvolla kuvataan rakennusosan lämmöneristyskykyä; mitä pienempi U-arvo, sitä parempi lämmöneristävyys. [16.] 2.1 Turva- ja suojalasit Turva- ja suojalaseja ovat karkaistut ja laminoidut lasit tai niiden yhdistelmät, jotka suojaavat henkilön vahingoittumista lasirikossa [3, s.163]. Turvalaseilla pyritään estä-

10 4 mään viiltovammojen syntyminen ja putoaminen lasin läpi lasiin törmättäessä. Lasirikkojen aiheuttamien haavojen ja vammojen riski on suurin kulkuväylillä, joissa liikkuu paljon ihmisiä vilkkaasti. [4.] Laminoitu lasi Kalvolaminoidussa lasissa kaksi tai useampia lasilevyjä on liitetty yhteen esim. PVBmuovikalvolla (polyvinylibuturaali). Laminoitaessa epätasaisia lasilevyjä tai käytettäessä pinnoitteita, jotka vahingoittuisivat kalvolaminoinnissa, voidaan käyttää nestelaminointia, missä laseja yhdistävänä kerroksena on akryyliepoksihartsi. [4.] Laminoinnissa voidaan yhdistellä erilaisia laseja ja laminointikalvoja ja niitä voidaan käyttää yksittäin tai eristyslasin osana [2, s.20]. Laminointi ei sinänsä lisää lasin lujuutta. Muovikerros tekee laminoidusta turvalasista sitkeän ja vaikeasti rikottavan. Kun lasia ylikuormitetaan, se murtuu tavallisen lasin tavoin, mutta lasinsirpaleet pysyvät kiinni muovikalvossa. Levy pysyy yhtenäisenä, jolloin läpitunkeutuminen estyy ja haavojen syntymisen riski minimoituu. Kaltevissa rakenteissa laminoitu sisälasi estää lasinpalojen putoamisen alas. Hyvä esimerkki laminoidusta lasista on autojen tuulilasit, jotka rikkoutuessaan pysyvät paikallaan ja lapinäkyvänä. [1.] Laminoitu lasi suojaa tehokkaasti lasin läpäisevältä ultraviolettisäteilyltä, laminoidun lasin UV-läpäisy on enintään 2 % [1]. Karkaistu lasi Karkaistuun lasiin on lämpökäsittelyllä saatu lasin pintaan puristusjännitys, mikä lisää lasin mekaanista lujuutta ja lämmönkestävyyttä. Karkaistua lasia käytetään rakenteissa, joissa vaaditaan erityisen hyvää iskunkestävyyttä tai taivutuslujuutta. Karkaistu lasi kestää lämpökäsittelemättömään float-lasiin verrattuna noin nelinkertaisen iskukuorman. Karkaisu edellyttää, ettei lasissa ole voimakasta kuviointia tai herkkää pinnoitetta. Jos sellainen halutaan, pinnoitus on tehtävä karkaisun jälkeen. Lasiin tehtävät työstöt on suoritettava ennen karkaisua. Karkaisuprosessi ei muuta lasin valonläpäisyä, läpinäky-

11 5 vyyttä, pintakovuutta eikä naarmuuntumattomuutta. Karkaistuja laseja käytetään yksittäin tai osana eristyslasielementissä. Lämpökarkaistu lasi murenee rikkoutuessaan raemaiseksi, eikä siruihin muodostu tavalliselle lasille ominaista leikkaavan terävää reunaa. Karkaistu lasi voi monissa tapauksissa antaa täyden suojan lasin putoamista, painorasitusta, termisiä jännityksiä ja varomatonta käsittelyä vastaan, mutta se ei ole erityisen vaikea rikkoa, jos vain tietää mitä tehdä. [1.] Tavallinen lasi Laminoitu turvalasi Kakaistu turvalasi Kuva 1. Lasien rikkoutumiskuvioita [1]. Tavallisen lasilevyn paksuntaminen ei tee siitä turvalasia tai muuta sen rikkoutumistapaa. Turvalaseina tulisi aina käyttää, joko laminoitua tai karkaistua lasia, tai niiden yhdistelmiä.

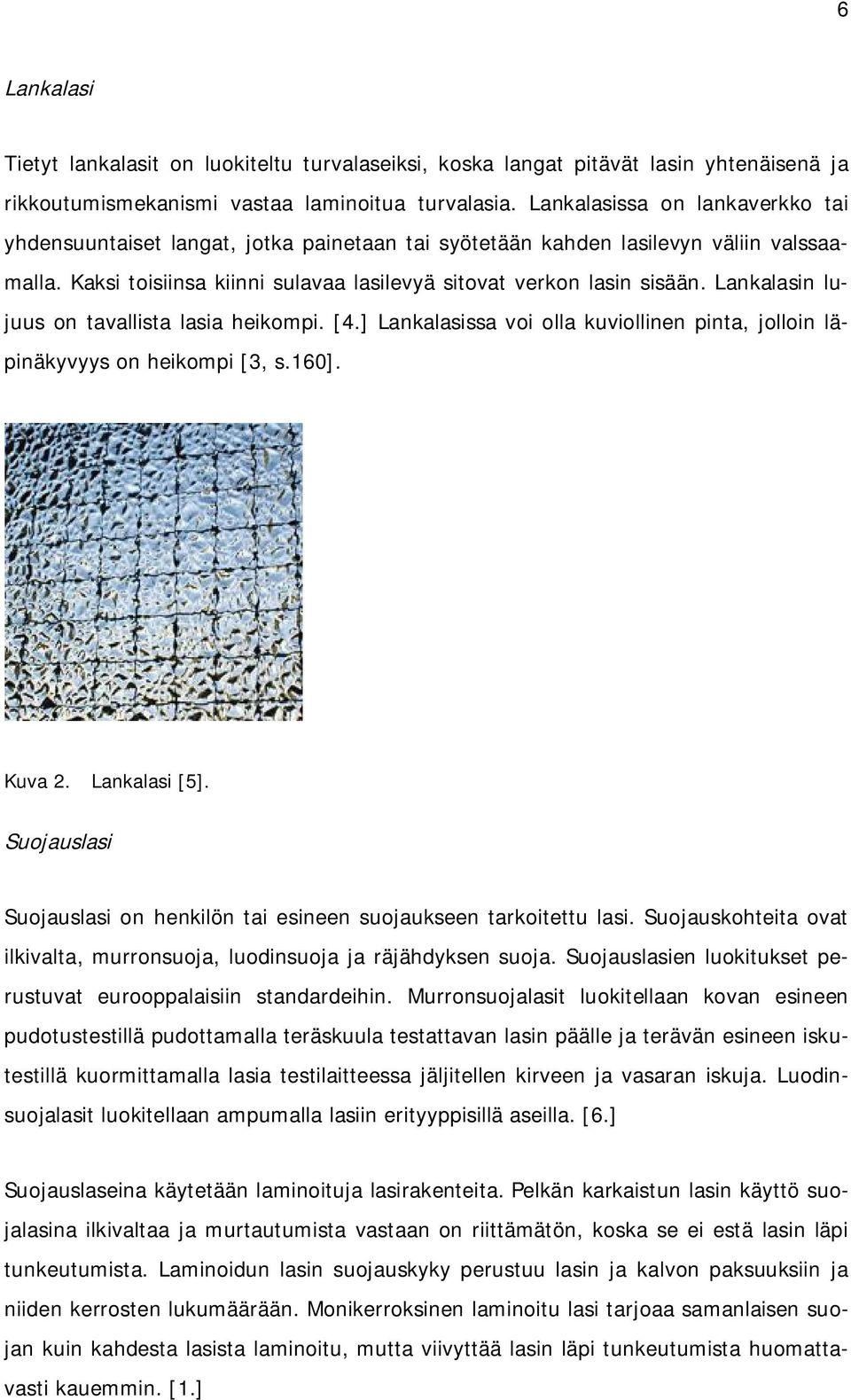

12 6 Lankalasi Tietyt lankalasit on luokiteltu turvalaseiksi, koska langat pitävät lasin yhtenäisenä ja rikkoutumismekanismi vastaa laminoitua turvalasia. Lankalasissa on lankaverkko tai yhdensuuntaiset langat, jotka painetaan tai syötetään kahden lasilevyn väliin valssaamalla. Kaksi toisiinsa kiinni sulavaa lasilevyä sitovat verkon lasin sisään. Lankalasin lujuus on tavallista lasia heikompi. [4.] Lankalasissa voi olla kuviollinen pinta, jolloin läpinäkyvyys on heikompi [3, s.160]. Kuva 2. Lankalasi [5]. Suojauslasi Suojauslasi on henkilön tai esineen suojaukseen tarkoitettu lasi. Suojauskohteita ovat ilkivalta, murronsuoja, luodinsuoja ja räjähdyksen suoja. Suojauslasien luokitukset perustuvat eurooppalaisiin standardeihin. Murronsuojalasit luokitellaan kovan esineen pudotustestillä pudottamalla teräskuula testattavan lasin päälle ja terävän esineen iskutestillä kuormittamalla lasia testilaitteessa jäljitellen kirveen ja vasaran iskuja. Luodinsuojalasit luokitellaan ampumalla lasiin erityyppisillä aseilla. [6.] Suojauslaseina käytetään laminoituja lasirakenteita. Pelkän karkaistun lasin käyttö suojalasina ilkivaltaa ja murtautumista vastaan on riittämätön, koska se ei estä lasin läpi tunkeutumista. Laminoidun lasin suojauskyky perustuu lasin ja kalvon paksuuksiin ja niiden kerrosten lukumäärään. Monikerroksinen laminoitu lasi tarjoaa samanlaisen suojan kuin kahdesta lasista laminoitu, mutta viivyttää lasin läpi tunkeutumista huomattavasti kauemmin. [1.]

13 7 2.2 Eristyslasi Eristyslasi on kahdesta tai useammasta lasilevystä valmistettu elementti, jossa lasilevyjen välissä on kaasutiivis ilman ja jalokaasun täyttämä tila. Täytekaasut pienentävät lasivälin konvektion ja johtumisen kautta tapahtuvaa lämpöhäviötä. Lasilevyt on suljettu ilmatiiviisti toisiinsa lasien reunoja ympäröivien välilistakehien ja elastisten massojen avulla, jolloin elementin lämmöneristävyys paranee. [7.] Tavalliset eristyslasit koostuvat kahdesta (2K) tai kolmesta (3K) lasista ja niiden yhdistelmistä. Kaksi- ja kolmilasisten rakenteiden U-arvot saattavat olla hyvinkin lähellä toisiaan valmistajien ilmoittamissa taulukoissa. Kuitenkin talvi-ilmastossa, pakkasen ja tuulen vaikutuksesta, 2K-elementin lämmöneristävyys heikkenee nopeasti 3K-elementin säilyttäessä paremmin lämmöneristävyys- ja tiiveysominaisuutensa. [1.] Kuva 3. Perinteinen 2+1 eristyslasirakenne [8]. Eristyslaseissa käytetään täytekaasuna suurimolekyylisiä jalokaasuja (argon, krypton ja ksenon), koska ne johtavat ja kuljettavat lämpöä huonommin kuin ilma. Näistä argon on yleisimmin käytetty, vaikka sen lämmöneristävyys on heikompi kuin kryptonin tai ksenonin. Kryptonin ja ksenonin harvinaisuus tekee niiden käytöstä kallista, jolloin argonin käyttö on taloudellisempaa. [7.]

14 8 Lasien reunoja ympäröivässä välilistassa on reiät, joiden kautta välitilan kaasun kosteus sitoutuu kuivikeaineen huokosiin. Kuivikeaine poistaa valmistuksen yhteydessä välitilaan jääneen kosteuden sekä reunatiivistyksen läpi aikaa myöten diffusoituvaa kosteutta. Kuivikeaine on yleensä silikageeliä ja sen raekoko on noin yksi millimetri. Välilistan sijasta massapohjaisia ratkaisuja käytettäessä massa sisältää kuivikeaineen. Kuivikeaineen poisjättäminen tai väärän kuivikeaineen käyttäminen aiheuttaa ikkunan huurtumista. [7.] Käyttämällä eri lasilaatuja elementin osina ja erilaisia kaasuja, ristikoita tai sälekaihtimia välitilassa, saadaan elementille haluttuja erikoisominaisuuksia. Eristyslasien lämmöneristävyyteen vaikuttaa lisäksi lasien ja lasivälien lukumäärä, lasien pinnoitteet, niiden lukumäärä ja sijainti, välilistojen materiaali ja niiden lämmönjohtavuus. [7.] 2.3 Muita laseja Auringonsuojalasi Auringonsuojalasin tarkoitus on vähentää liiallista auringon valoa/lämpösäteilyä sisätiloihin. Auringonsuojalaseilla pystytään estämään jopa 2/3 osaa auringon säteilyenergian läpäisystä. Kaiken säteilyenergian läpäisyn estäminen lasirakenteessa on mahdotonta, sillä näkyvän valoalueen säteily sisältää aina myös energiaa. Auringonsuojalaseja on massavärjättyjä sekä pinnoitettuja. [1.] Massavärjätyt lasit ovat läpivärjättyjä laseja, jotka absorboivat itseensä enemmän auringon lämpöenergiaa ja valoa kuin tavallinen kirkas lasi, samalla valon heijastus on matalampi. Kun lasi absorboi auringon lämpösäteilyä ja lämpenee, lasipinnan läheisyydessä oleva ilma alkaa liikehtiä, jäähdyttäen samalla lasipintaa. Tällöin auringon lämpösäteilystä vain osa siirtyy huonetilaan ja lämmön nousu sisätiloissa hidastuu. Massavärjättyihin laseihin on valmistuksen yhteydessä lisätty metallioksideja, joista lasi saa värin. Mitä paksumpi lasi, sitä tummempi lasin väri on. Yleisimpiä värejä ovat vihreä, harmaa, sininen ja pronssi. Sävy vaikuttaa lasin läpäisseen näkyvän valon määrään ja väriin. [1; 3, s.157.] Pinnoitetut lasit ovat float-menetelmällä valmistettuja laseja, joissa lasin toinen pinta on pinnoitettu ohuella, matalan emissiviteetin omaavalla metalli-, nitridi- tai oksidiker-

15 9 roksella. Lasit ovat auringon lämpösäteilyä ja valoa heijastavia, mutta sisältäpäin katsottaessa lasit ovat läpäisyväriltään värineutraaleja. [1; 3, s.157.] Auringonsuojalaseja voidaan käyttää yksinkertaisina tai eristyslasien osana. Eristyslasin osana auringonsuojalasit tulee sijoittaa uloimmaksi siten, että pinnoite on välitilaan päin. Laseja voidaan myös laminoida, karkaista, taivuttaa ja työstää kuten normaalia lasiakin. Karkaisu eliminoi myös lasin termisen rikkoutumisen riskiä, joka kasvaa lasin absorboidessa paljon aurinkoenergiaa. Auringonsuojalasia on saavana myös itsepuhdistuvana lasina. [1.] Lasirakenteen auringonsäteilyn kokonaisläpäisykerroin, g-arvo, kertoo kuinka paljon ikkuna läpäisee auringon säteilyenergiaa. Kirkas float-lasi läpäisee aurinkoenergiaa % ja auringonsuojalasi noin 30 %. Muita auringonsuojaukseen vaikuttavia arvoja ovat valonläpäisy (LT), auringon suoraläpäisy (ST), joka saattaa aiheuttaa liiallista pintojen ja kehon lämpenemistä sekä ultraviolettivalon läpäisy (UV), joka voidaan estää laminoinnilla. [1.] Hälytyslasi Hälytyslasissa on sähköä johtava pinnoite tai ohuita johtimia, jotka kytketään virtapiiriin. Lasin rikkoutuessa hälytys kytkeytyy päälle. Hälytyslasia käytetään murtosuojauksessa. [2, s.19.] Itsepuhdistuva lasi Itsepuhdistuvaa lasia kutsutaan myös aktiivilasiksi. Lasin pinnassa on titaanidioksidipinnoite, joka kestää ikkunan käyttöiän. Luonnonvalo käynnistää lasin pinnalla prosessin, jossa orgaaninen lika, kuten siitepöly, linnun jätökset tai lehdet hajoavat. Vesisateella lasin pintaan muodostuu tasainen kalvo, joka huuhtoo hajotetun lian pois. Sateen jälkeen ikkuna kuivuu ilman valumajälkiä. Puhdistuakseen lasi ei tarvitse suoraa auringonvaloa. [1.] Itsepuhdistuva lasi soveltuu käytettäväksi lähes kaikissa ulkokohteissa: ikkunoissa, julkisivuissa ja lasikatoissa. Itsepuhdistuva lasi toimii parhaiten, kun sadevesi pääsee luonnollisesti lasin pinnalle. Matalat, katoksien ja räystäiden alla olevat lasipinnat tai

16 10 kuivan kauden aikana lasin voi pestä suihkuttamalla siihen vettä. Lasia suositellaan erityisen hankalasti lähestyttäviin lasituksiin, kuten kattoikkunoihin. Itsepuhdistuva lasi ei sovi sisäkäyttöön. [1.] Kuva 4. Hilton Hotel Helsinki-Vantaa Airport, Pilkington Activ Blue. Kuvassa 4 on Helsinki-Vantaan lentokentällä sijaitseva Hilton-hotelli, jonka julkisivulaseissa on käytetty Pilkingtonin Activ Blue itsepuhdistuvaa lasia. Kohteen arkkitehtisuunnittelusta vastasi KVA-Arkkitehdit Oy ja rakennesuunnittelijana toimi A-Insinöörit Suunnittelu Oy. Hotelli avattiin [9.] Itsepuhdistuva lasi on hieman tavallista lasia heijastavampaa ja sävyltään lievästi sinertävä, se vähentää ultraviolettisäteilyn läpäisyä sekä ulkopuolisen kondenssin haittoja. Pinnoite vahingoittuu käytettäessä esimerkiksi teräsvillaa tai hiovia puhdistusaineita. Itsepuhdistuvaa lasia voidaan käyttää muiden lasien kanssa eristyslaseissa ja sitä voidaan leikata, karkaista ja laminoida. Saatavana on myös itsepuhdistuva energiansäästölasi. [1.]

17 11 Kirkastettu lasi Kirkastettu lasi valmistetaan poistamalla lasimassasta väriä aiheuttavia ainesosasia (rauta- ja kromioksidit), jolloin lasista tulee normaalia kirkkaampi ja täysin väritön. Kirkastettu lasi läpäisee valon ja auringon lämpösäteilyn erittäin hyvin. [2, s.20.] Lasitiili Lasitiilet tehdään sulattamalla kaksi valamalla valmistettua lasia yhteen siten, että niiden väliin jää ilmatila. Lasitiiltä voidaan käyttää läpikuultavissa rakenteissa tiilien tavoin, siitä voidaan rakentaa sekä pysty- että vaakarakenteita. Lasitiilet voidaan kiinnittää muuraamalla tai silikonilla toisiinsa. Muuraamalla kiinnitetyt lasitiilet tulee asentaa siten, ettei niihin kohdistu muita pystykuormia kuin lasitiilien oma paino. Riittävistä liikuntasaumoista ja laajennusvaroista on myös huolehdittava. Silikonikiinnityksellä saumoista saadaan tiiviit ja saumojen elastisuudesta johtuen lasitiilien rikkoutumiset ovat erittäin harvinaisia. [2, s ] Lämpölujitettu lasi Lämpölujitettu lasi valmistetaan lämpökarkaistun lasin tapaan. Lasi lujittuu mekaanisesti, mutta vähemmän kuin karkaistussa lasissa. Rikkoutuvan lämpölujitetun lasin sirpaleet ovat pyöreämpiä ja varattomampia kuin tavallisen, lujittamattoman lasin rikkoutumisessa syntyvät teräväsärmäiset palaset, mutta kuitenkin suurempia kuin karkaistun lasin. Tämän ominaisuuden ansiosta lämpölujitettu taivutettu lasi pysyy rikkouduttuaan karkaistua taivutettua lasia paremmin raameissaan. Lasin työstöt on tehtävä ennen lämpölujittamista. [2, s.88; 3, s.161.] Palonsuojalasit Palonsuojalasit voidaan jaotella niiden suojaa antavien ominaisuuksien mukaan paloa kestäviin, lämpösäteilyä rajoittaviin ja paloa osastoiviin laseihin. Palonsuojalaseja voidaan käyttää yksittäin tai eristyslasin osana, jolloin palonsuojalasi on normaalisti aina sisimpänä lasina. Paloa kestävät lasit kestävät suhteellisen korkeita lämpötiloja ja estävät siten liekkien ja savun etenemisen. Paloa kestävät lasit päästävät yleensä lämpösäteilyn lävitseen, joten

18 12 suojaetäisyysvaateet on huomioitava. Paloa kestäviä laseja voidaan käyttää E-luokan rakenteissa. Lämpösäteilyä rajoittavat lasit kestävät suhteellisen korkeita lämpötiloja ja estävät siten liekkien ja savun etenemisen. Käytettäessä lämpösäteilyä rajoittavia laseja suojaetäisyysvaateet on huomioitava. Lämpösäteilyä rajoittavia laseja voidaan käyttää EWluokan rakenteissa. Paloa osastoivat lasit ovat yleensä eristyslasin tai laminoidun lasin tyyppisiä, joissa lasien välissä oleva kidevesi sitoo höyrystyessään palon aiheuttamaa lämpöä. Tästä johtuen lasirakenteen palolta vastakkainen pinta lämpenee hitaasti. Paloa osastoivia laseja voidaan käyttää EI-luokan rakenteissa. [3, s.161.] Lasirakenteiden paloturvallisuudesta ja luokista on kerrottu enemmän luvussa 3.4 Paloturvallisuus. Profiililasi Profiililasi on valmistusvaiheessa vedetty poikkileikkaukseltaan U-profiilin muotoon. Profiililasia on saatavana eri väreissä ja erilaisin pinnoittein. Profiililaseja käytetään seinärakenteissa yksin- ja kaksinkertaisena ja siitä käytetään myös nimitystä lasilankku. [2, s.123.] Selektiivilasit Selektiivilasi on energiansäästölasi, joka päästää ulkoa tulevan auringonpaisteen sisään, mutta estää samalla lämmön karkaamisen sisältä ulospäin. Lasi on pinnoitettu matalaemissiviteettisellä metallioksidikerroksella, joiden ansiosta pitkäaaltoinen lämpösäteily heijastuu pois, mutta lyhytaaltoinen pääsee selektiivilasin läpi. Herkkä pinnoite sijoitetaan eristyslasielementissä aina välitilaan päin, jossa se ei likaannu tai vaurioidu. Pinnoite ei näy, eikä muuta lasin väriä. Selektiivilasi on 2K-elementissä tavallisesti sisälasi ja 3K-elementissä sisä- ja ulkolasina. [2, s.22; 10.]

19 13 Selektiivilasilla varustetun ikkunan lämmöneristyskyky nousee ja lasien sisäpintojen huurtuminen vähenee kylminä aikoina. Samoin ikkunan lähellä usein tuntuva vedon tunne vähenee, koska ikkunan pintalämpötila on korkeampi kuin tavallisella lasilla. [10.] Structural Glazing Structural Glazing on lasirakennejärjestelmä, jossa lasit tai lasielementit on kiinnitetty runkorakenteisiin liimaamalla, käyttäen tätä tarkoitusta varten kehitettyjä liimaus- ja saumausmassoja. Kuormat siirtyvät massojen välityksellä runkorakenteeseen. Usein käytetään myös mekaanista kiinnityksen varmistamista. Peitelistoja ei käytetä, vaan lasielementtien välit saumataan erikoismassalla. SG-julkisivun on todettu olevan kosteusteknisesti tiivis ja pitkäkestoinen rakenne. Kuva 5. SG-lasirakenne, Sanomatalo, Helsinki, Arkkitehtitoimisto SARC Oy [29].

20 14 SG-rakenteessa voidaan käyttää eri lasivaihtoehtoja yksinkertaisena lasituksena ja 2K- tai 3K-eristyslasielementtejä. Uloimpana lasina käytetään joko karkaistua tai laminoitua lasia ja sen minimipaksuus on 6 mm. SG-lasituksen runkomateriaaliksi sopii anodisoitu alumiini, pinnoitettu alumiini ja ruostumaton teräs. Käsittelemätöntä alumiinia, ruostuvaa terästä, muovia ja puuta ei voi käyttää. Puurakenteisiin SG-lasitus voidaan kuitenkin toteuttaa ankkuroimalla puuhun teräslevy, johon lasit liimataan normaalisti. [11.] Taivutettu lasi Lasilevy lämmitetään ja taivutetaan lämmitysuunissa taivutusmuotin tai keraamisten telojen päällä ja siten lasin pinta saadaan kaarevaksi. Kuvassa 6 on esitetty lasin eri taivutusmuotoja. Lasin taivutusmuoto voi olla lieriö-, kartio-, pallo- tai paraboloidipinta. Kuva 6. Lasin taivutusmuotoja [4]. Lasin kaarevuussäteet ja lasikoko riippuvat käytetystä lasipaksuudesta. Float-lasia, laminoitua ja karkaistua lasia voidaan taivuttaa, myös eristyslaseja voidaan tehdä taivutettuina. Lasin yhdistetty taivutus ja karkaisu on mahdollista erityisesti tähän tarkoitukseen kehitetyillä koneilla. [4.]

21 15 3 Lasirakenteiden standardit sekä määräykset ja ohjeet Lasirakenteiden ominaisuuksille asetetaan rakenteen tehtävään ja käyttöolosuhteisiin perustuvia, ulkonäköön ja tekniseen toimintaan liittyviä vaatimuksia. Rakennesuunnittelussa ja -toteutuksessa on aina tapauskohtaisesti huomioitava rakenteisiin kohdistuvat riskitekijät, ja rakenteiden on aina kaikilta osin täytettävä voimassa olevat viranomaismääräykset. Lasin käyttöön liittyviä standardeja sekä määräyksiä ja ohjeita löytyy seuraavista julkaisuista: SFS-standardit, Suomen rakentamismääräyskokoelma (RakMK), RT-kortisto, Rakennustöiden yleiset laatuvaatimukset 2010 (RYL) sekä RIL Valoaläpäisevät rakenteet. Suomen rakentamismääräyskokoelma sisältää ympäristöministeriön asettamia rakentamisessa sovellettavia määräyksiä ja ohjeita, jotka on annettu maankäyttö- ja rakennuslain nojalla. Rakentamismääräyskokoelman määräykset ovat velvoittavia. Ohjeet sen sijaan eivät ole velvoittavia, vaan muitakin kuin niissä esitettyjä ratkaisuja voidaan käyttää, jos ne täyttävät rakentamiselle asetetut vaatimukset. Määräykset koskevat uuden rakennuksen rakentamista ja korjaus- ja muutostyössä määräyksiä sovelletaan. [12.] Taulukko 2. Suomen rakentamismääräyskokoelman pääosat [12]. A Yleinen osa B Rakenteiden lujuus C Eristykset D LVI ja energiatalous E Rakenteellinen paloturvallisuus F Yleinen rakennussuunnittelu G Asuntorakentaminen Lasirakenteiden suunnitteluun liittyviä olennaisia asioita on esitetty osassa C Eristykset; äänen-, kosteuden- ja lämmöneristys, D LVI ja energiatalous; rakennuksen energiatehokkuus, E Rakenteellinen paloturvallisuus ja F Yleinen rakennussuunnittelu; käyttö- ja henkilöturvallisuus. Lisäksi osassa G Asuntorakentaminen on annettu säännökset asuinhuoneen luonnonvalon saannista sekä ikkunan valoaukon vähimmäiskoosta. [12.]

22 16 Suomen tasolasiyhdistys ry on selvittänyt turva- ja suojalaseja koskevia määräyksiä ja ohjeita sekä eurooppalaisia standardeja ja koonnut niistä yhteenvedon Turva- ja suojalaseista Ohje perustuu muun muassa Suomen rakentamismääräys-kokoelman osaan F2, Rakennuksen käyttöturvallisuus, määräykset ja ohjeet [6.] Rakennustieto-yhteisön muodostavat Rakennustietosäätiö RTS ja Rakennustieto Oy. Rakennustiedon tunnetuin tuote on RT-kortisto, joka on jo yli 60 vuoden ajan toiminut hyvän suunnittelun johtavana tietojärjestelmänä. Kortistoa päivitetään vastaamaan uusiutuneita määräyksiä ja käyttäjien toiveita. Rakennustiedon tuotteisiin kuluu myös RYL-kirjat, jotka kuvaavat alan yhdessä sopimia hyviä rakennus- ja kiinteistönpitotapoja. RunkoRYL 2010 määrittää muun muassa julkisivulasitukseen liittyviä teknisiä vaatimuksia, joita käytetään rakennusosien ja työvaiheiden laatua määritettäessä ja todettaessa. [8.] Suomen Rakennusinsinöörien liitto RIL on rakennus- ja kiinteistöalan diplomiinsinöörien ja teekkareiden vuonna 1934 perustama valtakunnallinen järjestö, joka julkaisee alan ohjeita ja käsikirjoja. RIL Valoaläpäisevät rakenteet -ohjeen tavoitteena on ollut tuottaa ajan tasalla olevat teknis-taloudellisesti tasapainoiset ohjeet valokatteisten tilojen suunnittelua, mitoitusta, rakentamista ja huoltotyötä varten sekä rakentamisen ja käytönaikaisen valvontamenettelyn ohjaamiseksi. [13.] Suomen Standardisoimisliitto SFS ry on vuonna 1924 perustettu standardisoinnin keskusjärjestö. Jäseninä liitossa on elinkeinoelämän järjestöjä ja Suomen valtio. Standardisoimisliitto on jäsenenä kansainvälisessä standardisoimisjärjestössä ISOssa (International Organization for Standardization) ja eurooppalaisessa standardisoimis-järjestössä CENissä (European Committee for Standardization). SFS vahvistaa, julkaisee ja koordinoi suomalaisten SFS:n toimialayhteisöjen laatimia standardeja. Rakennuslaseja koskevia SFS-standardeja on kymmeniä. [14.] Suomen rakentamismääräyskokoelma tullaan korvaamaan uudella suunnittelunormilla, eurokoodeilla. Suomessa eurokoodit julkaisee Suomen Standardisoimisliitto SFS ry. Siirtyminen eurokoodeihin alkoi 1. marraskuuta Suomen rakentamismääräyskokoelma ja eurokoodit ovat näillä näkymin rinnakkaiskäytössä asti, jolloin siirrytään käyttämään vain eurokoodeja. Eurokoodit ovat eurooppalaisia kantavi-

23 17 en rakenteiden suunnittelustandardeja. Ne koostuvat kymmenestä standardista ja niiden kansallisista liitteistä. [15.] Taulukko 3. Eurokoodien pääosat [15]. EN 1990 Eurokoodi 0: EN 1991 Eurokoodi 1: EN 1992 Eurokoodi 2: EN 1993 Eurokoodi 3: EN 1994 Eurokoodi 4: EN 1995 Eurokoodi 5: EN 1996 Eurokoodi 6: EN 1997 Eurokoodi 7: EN 1998 Eurokoodi 8: EN 1999 Eurokoodi 9: Suunnittelun perusteet Rakenteiden kuormitukset Betonirakenteiden suunnittelu Teräsrakenteiden suunnittelu Teräs-betoniliittorakenteiden suunnittelu Puurakenteiden suunnittelu Muurattujen rakenteiden suunnittelu Geotekninen suunnittelu Rakenteiden suunnittelu kestävyyden suhteen maanjäristyksessä Alumiinirakenteiden suunnittelu Lasirakenteiden suunnittelulle ei vielä tällä hetkellä ole eurokoodiosaa, mutta on suunnitteilla, että se tulisi olemaan Eurokoodi 10. Tälle olisi varmasti perusteita ja se selkeyttäisi suunnittelunormeja lasirakenteiden osalta. Marraskuussa 2000 on julkaistu lasirakenteiden mitoitusta varten valmisteilla oleva EN-standardiluonnos, pren 13474, johon on viitattu RIL Valoaläpäisevät rakenteet -ohjeessa. Standardiluonnos pren on sittemmin hylätty eli standardien laadinnassa ei ole päästy yhteisymmärrykseen, eikä standardisarja valmistunut. Siitä huolimatta RIL Valoaläpäisevät rakenteet -julkaisu on voimassa ja sen ohjeita saa käyttää suunnittelussa. 3.1 Lämmöneristys Lämmön siirtyminen rakenteessa voi tapahtua säteilemällä, johtumalla ja konvektion avulla. Lasirakenteessa osa lämpösäteilystä läpäisee lasin, osa heijastuu takaisin ja osa absorboituu lasiin. Lasiin absorboitunut lämpö siirtyy johtumalla ja konvektion avulla sisä- ja ulkopuolelle. [2, s ]

24 18 Lasirakenteen lämmöneristävyydellä on merkittävä vaikutus oleskeluviihtyvyyteen varsinkin asunnoissa ja toimistoissa, joissa työskennellään ja vietetään paljon aikaa ikkunoiden läheisyydessä. Viihtyvyyteen vaikuttaa koko lasirakenteen lämmön-eristävyys, tiiveys ja lasin pintalämpötila. Ikkunoiden koolla ja korkeudella on myös merkitystä, mitä korkeampi ikkuna on, sitä vapaammin ilma pääsee liikkumaan lasin sisäpinnalla, aiheuttaen niin sanotun vedon tunteen. [2, s ] Lämmöneristävyyttä kuvataan käänteisesti lämmönläpäisykertoimella, U-arvolla. Lasiosan tai koko ikkunarakenteen lämmönläpäisykerroin ilmoitetaan yleisesti standardeissa määrätyn mukaisissa olosuhteissa laskettuna tai mitattuna arvona, jota voidaan käyttää eri rakenteiden vertailemiseen. Vuonna 2010 voimaan tulleiden Suomen rakentamismääräyskokoelman osien C3, D2 ja D3 määräysten muutokset kohdistettiin rakennuksen lämmitysenergian kulutuksen vähentämiseen. Rakennusten vaipan U-arvoja ja tiiveysvaatimuksia tiukennettiin. Määräysten mukaan lämpimän tilan ikkunan lämmönläpäisykerroin saa olla enintään 1,0 W/m 2 K ja puolilämpimän enintään 1,4 W/m 2 K. [16.] Suomen rakentamismääräyskokoelman osassa D3 on vaatimukset rakennuksen energiatehokkuudesta. Rakentamismääräyskokoelman osa D3 uudistuu heinäkuussa 2012, mutta vuonna 2010 voimaan tulleet U-arvot säilyvät. [18.] Laskettaessa lasirakenteen lämmönläpäisykerroin rakentamismääräyskokoelman osan C4 mukaan käytetään lämmöneristeiden lähtötietoina normaalisen lämmönjohtavuuden arvoja ( n ). Laskettaessa soveltuvan SFS-EN-standardin mukaan käytetään lähtötietoina lämmönjohtavuuden suunnitteluarvoja ( design ). Ikkunarakenteen määräystenmukaisuuden osoittamiseen riittää, kun rakentamismääräyskokoelman osassa C3 esitetyn vaatimuksen on osoitettu täyttyvän kehän ulkomittojen mukaan laskettuna vähintään 1,4 m 2 kokoisella ikkunarakenteella. [17.] Lasi on sinänsä huono lämmönerieriste, mutta lasirakenteen lämmöneristävyyteen voidaan vaikuttaa monilla tavoin, esimerkiksi lasivälien lukumäärällä ja pinnoitteilla sekä hyödyntämällä ilmaa raskaampia kaasuja välitiloissa [2, s.26]. Ikkunoiden ja lasirakenteiden lämmöneristävyyttä voidaan parantaa käyttämällä selektiivilasia, jolle on tunnusomaista matala emissiviteetti. Sen lisäksi lasirakenteiden lämmöneristävyyttä voidaan parantaa eristyslaseilla, vähemmän lämpöä johtavilla välilistoilla ja ikkunarakenteen ominaisuuksilla. [4.]

25 19 Viime aikoina lasirakenteiden ja ikkunoiden lämmöneristävyysominaisuudet ovat kehittyneet huomattavasti ja markkinoilta löytyy energiansäästölaseja, jotka parantavat sisäilmastoa vähentämällä kylmien lasipintojen aiheuttamaa vedontunnetta ja säteilyhaittoja. Sen lisäksi ne vähentävät lämmitysenergian tarvetta ja alentavat energiakuluja. Käytettäessä hyvin lämmöneristäviä energiansäästölaseja, tulee suunnittelussa ottaa huomioon ikkunoiden vaikutukset tilojen liialliseen lämpenemiseen etenkin kesäaikana. 3.2 Ääneneristys Lasilla on hyvät ääneneristävyysominaisuudet, koska se on raskas ja kova materiaali. Lasin ääneneristävyys on verrannollinen lasin paksuuteen; massan kaksinkertaistuessa lasin ääneneritysluku kasvaa noin 6 db. [4.] Usein lasin massasta saatu hyöty kuitenkin menetetään, koska sitä käytetään varsin ohuina ja useampikertaisina kerroksina lämmöneristyssyistä. Julkisivujen lasirakenteet tulee suunnitella niin, että ne eristävät riittävästi liikennemelua ja muuta ulkopuolelta tulevaa melua. Rakennuksen ulkovaipan ääneneristävyyttä koskevat vaatimukset esitetään yleis- ja asemakaavoissa. Melua mitataan äänenpaineena, joka ilmaistaan desibeleissä (db). Kaupunkiympäristössä liikenteestä aiheutuva melutaso on välillä db. [3, s ] Valtioneuvoksen päätöksen (993/1992) mukaan asuin-, potilas- ja majoitushuoneissa melutaso sisällä tulisi päiväsaikaan olla enintään 35 db ja yöaikaan 30 db. Opetus- ja kokoontumistiloissa sovelletaan ainoastaan melutason päiväohjearvoa 35 db sekä liike- ja toimistohuoneistoissa päiväohjearvoa 45 db. [12.] Ääneneristysarvot ovat riippuvia äänen korkeudesta eli taajuudesta. Ihminen kuulee äänet, joiden taajuudet ovat välillä 20 Hz - 20 khz [3, s ]. Lasirakenteeseen vaikuttavat äänitaajuusalueet voidaan jakaa kolmeen luokkaan: resonanssialue Hz, jolloin melun lähde on tieliikenne; massalainalue Hz on niin sanottua yleismelua ja korkeilla taajuuksilla Hz on koinsidenssialue, jolloin melun aiheuttaja voi olla esimerkiksi lentoliikenne. [5.]

26 20 Kuva 7. Lasirakenteen äänitaajuusalueet [5]. Ääneneristävyyden kannalta merkityksellisimpiä ovat pienet alle 200 Hz:n taajuudet, joilla esiintyy resonanssia [3, s.99]. Resonanssi on tilanne, jossa rakenteen kohtaavan ilmaäänen taajuus on sama kuin rakenteen ominaistaajuus. Tällöin rakenteen värähtely voimistuu. [4.] Lasille ominaiseen värähtelyn taajuuteen vaikuttaa etenkin lasien paksuus. Jos lasilevyt ovat yhtä paksuja, ne värähtelevät samalla taajuudella, mikä heikentää ääneneristävyyttä. Sen vuoksi sisä- ja ulkolaseina voidaan käyttää eripaksuisia laseja ja useampilasisissa ikkunoissa yleensä ainakin yksi lasi on eripaksuinen kuin muut. [5.] Resonanssialueen jälkeen lasilevyn ääneneristävyys paranee koinsidenssitaajuusalueelle asti, jolla lasissa etenevän taivutusaallon nopeus on sama kuin äänen nopeus ilmassa. Lasipaksuuden kasvaessa koinsidenssi siirtyy taajuudessa alaspäin. Koinsidenssitaajuutta saadaan ylemmäksi pois ääneneristyksen kannalta merkitykselliseltä taajuusalueelta ohuemmilla ja laminoiduilla laseilla. [4.] Lasirakenteen ääneneristysluku voidaan yleensä lukea lasivalmistajan toimittamasta taulukosta. Ääneneristävyys mitataan 16 taajuuskaistalla standardien mukaisesti ja näistä piirretään kuvaaja, josta arvot luetaan. Lasirakennetta valittaessa tulisi ottaa huomioon vähintään 3 db varmuusmarginaali, koska mittaukset suoritetaan laboratorio-oloissa, eivätkä näin vastaa aivan todellisen rakenteen olosuhteita. [1.]

27 21 Lasirakenteiden ääneneristävyyteen voidaan vaikuttaa käyttämällä eripaksuisia laseja ja suurentamalla lasien välisiä etäisyyksiä sekä käyttämällä paksumpia laseja ja/tai laminoituja laseja. Lasien paksuuksia valittaessa ääneneristävyyden kannalta yleensä paksut lasit eristävät paremmin matalia taajuuksia ja ohuet lasit paremmin korkeita taajuuksia. Myös rakenteen ilmatiiveydellä on suuri merkitys ääneneristävyyteen. [4.] 3.3 Kosteustekninen toimivuus Rakennuksen ulkovaipan lasirakenteet ovat alttiita vesi- ja lumisateelle, niiden sulamisja jäätymisilmiöille sekä tuulelle. Lisäksi viistosade, kosteuden kapillaarinen kulkeutuminen ja paine-eroista johtuva kosteuden tunkeutuminen aiheuttavat riskejä lasirakenteen kosteustekniselle toiminnalle. Jotta rakenne antaisi riittävän suojan sääilmiöitä vastaan, tulee sen olla riittävän vesi-, höyry- ja ilmatiivis ja veden poistuminen rakenteesta tulee olla hallittu. Ilmatiiveyttä tarkasteltaessa oleellista on riittävä tiiveys silloin kun rakenteen ulkopuolinen paine on sisäpuolista korkeampi. [3, s ] Lasirakenteet ovat usein koottu eri komponenteista, jotka sisältävät pinta-alaansa nähden paljon liitoksia, saumoja, tiivisteitä ja listoja. Profiileihin sisäänrakennetut kanavat varmistavat veden poiston ja lasitilan tuuletuksen. Veden on päädyttävä hallitusti joko rakennuksen ulkopuolelle tai rakennuksen vedenpoistojärjestelmään. [3, s ] Ulkopuolen ikkunanpellin tulee liittyä rakenteeseen vesitiiviisti. Pellin kallistuksen tulee olla 30-45, jotta siihen osuva sadevesi ei roisku ikkunaan ja ikkunapieliin päin, vaan poispäin rakennuksesta. Riittävä tippanokka estää valuvan veden tippumisen seinänpintaan. [19, s ] Lasirakenteen tulee säilyttää tiiveytensä ja veden poistumisteiden toimivuutensa myös lämpöliikkeistä ja sallituista painumista huolimatta. Liittymät muihin rakenteisiin on myös huomioitava ja koko rakennekokonaisuuden toimivuus. [3, s.80.] Käytettäessä SG-lasitusjärjestelmiä lasien kiinnitys perustuu joko kynsikiinnikkein varmistettuun liimaukseen tai erilaisiin pistekiinnitysratkaisuihin, jolloin pintalistoja ei käytetä. Lasiruutujen väliset saumat täytetään saumausmassoilla, jolloin veden valumista patoavaa uloketta ei esiinny. [3, s ]

28 22 Kondensoituminen Lasin pintaan tiivistyy kosteutta, kun lasin pintalämpötila on alhaisempi kuin ympäröivän ilman kastepiste. Kastepiste on lämpötila, jossa vesihöyryä sisältävän ilman suhteellinen kosteus on 100 %. Ilman vesihöyrypitoisuuteen vaikuttaa ilmanvaihto, ilmanpaine ja kosteuslähteet. Kondenssiriski kasvaa kun ilman kosteus on korkea ja lasipinnat kylmiä. Kondenssia voi syntyä sekä lasin sisä- että ulkopuolella ja myös lasien välissä. [3, s.85.] Sisäpuolinen kondenssi on merkki lasirakenteen huonosta eristävyydestä suhteessa sisäilman kosteuteen ja alhaiseen ulkolämpötilaan. Ilmiö on tuttu etenkin vanhoissa asuinrakennuksissa, joissa ikkunat ovat syvennyksessä, lähellä seinän ulkopintaa. Asuntojen ilmanvaihto on myös usein riittämätön, koska kosteutta huoneilmaan vapauttavat toiminnot ovat lisääntyneet (peseytyminen, pyykinkuivatus, keittäminen). Kondenssia syntyy useimmiten ikkunan alareunaan, jossa ilman liikkuvuus on vähäistä. [1; 2, s.36.] Lasirakenteen sisäpuolinen kondenssi voi nykypäivänä tulla esille matalaenergiarakentamisessa paksujen seinärakenteiden myötä. Ikkunan sisin lasipinta tulisi sijoittaa mahdollisimman lähelle sisäseinän pinnan tasoa, jolloin ilmankierto on vapaampaa. [19, s.53.] Lasien välinen kondenssi johtuu yleensä sisäpuitteen ja karmin välisestä riittämättömästä tiiveydestä, jolloin lämmintä ja kosteaa sisäilmaa pääsee vuotamaan lasien väliseen tilaan. Tällöin kosteus kondensoituu ulkolasin sisäpintaan. Jos ulkopuitteen ja karmin välinen tiivistys on liian tiivis, välitilaan joutunut kosteus ei pääse tuulettumaan ulospäin. Kondenssi eristyslasin välitilassa on merkki viallisesta tai riittämättömän kastepisteen omaavasta elementistä. [2, s.36.] Ulkopuolinen kondenssi kertoo lasirakenteen hyvästä lämmöneristyksestä ja pienestä energiahukasta. Nykyiset lasirakenteet ovat tyypillisesti niin energiatehokkaita, alhaisen U-arvon omaavia, että lämpövuoto ei riitä pitämään ulkopintaa kastepisteen yläpuolella. Ilmiö esiintyy tietyissä olosuhteissa keväällä ja syksyllä ilman kosteuspitoisuuden ollessa korkea. Tyynellä, viileällä ja kirkkaalla säällä ulkolasi voi menettää niin paljon lämpöä avaruuteen suuntautuvan säteilyn vuoksi, että lasipinnan lämpötila jopa alittaa ulkolämpötilan. Ulkopuolinen kondenssi ei vaikuta ikkunan kestävyyteen, sen ainoa todellinen haitta on, että se estää lasin läpinäkyvyyden. Koska ilmiö ajoittuu pääosin

29 23 yöaikaan ja kosteus haihtuu pois aamuntunteina, haitta on pieni. [2, s ] Käytettäessä itsepuhdistuvaa lasia ulkopuolista kondenssia ei esiinny, koska lasin pinta on hydrofilinen, eli siihen ei muodostu läpinäkemistä haittaavaa pisarointia. Lisäksi vesi kuivuu lasin pinnalta nopeammin [1]. 3.4 Paloturvallisuus Paloturvallisuutta koskevat määräykset ja ohjeet on annettu Suomen rakentamismääräyskokoelman osassa E1. Määräysten olennaisina vaatimuksina palon sattuessa on mahdollisuus poistua turvallisesti rakennuksesta, palon kehittymisen ja leviämisen rajoittaminen rakennuksen sisällä ja ympäröiviin rakennuksiin sekä pelastushenkilöstön työskentelyn turvaaminen. [20.] Lasituotteita on mahdollista käyttää osastoivina rakenteina. Paloa osastoivan lasirakenteen tulee kestää palon aiheuttamaa lämpörasitusta ja estää liekkien sekä palokaasujen läpäisemästä rakennetta. Rakennusosiin kohdistuvia vaatimuksia kuvataan kantavuudella R, tiiveydellä E ja eristävyydellä I. Näiden lisäksi merkintää voidaan täydentää tunnuksilla M iskunkestävyys palotilanteessa ja W rajoitettu lämpösäteilyn läpäisevyys. Palonkestävyyttä edellytetään koko lasirakenteelta karmeineen. [2, s ] Palonsuojalasit jaetaan kolmeen eri luokkaan; E-, EW- ja EI-luokka. Luokan jälkeinen numerosarja ilmoittaa palonsuoja-ajan E30, EI60 ja niin edespäin [1]. Palonkestävien rakenteiden kantavuusvaatimukset eivät ole merkittäviä lasirakenteiden kannalta, koska lasirakenne ei yleensä voi toimia kantavana rakenneosana. [2, s.50.] Tunnus W esiintyy etenkin laminoitujen lasien ja eristyslasielementtien paloluokissa, tällöin lasielementin edestä mitattu lämpösäteily ei saa olla yli 15 kw/m 2. Monikerroslaminoitu lasi estää tulipalon kuumuuden synnyttämän lämpösäteilyn läpäisyn. Palotilanteessa lasien välinen kidevettä sisältävä silikaattikerros vaahtoutuu veden haihtuessa läpinäkymättömäksi ja eristäväksi. Haihtuminen sitoo energiaa ja vastakkaisen pinnan lämpötila ei ylitä 100 C niin kauan kuin kidevettä on jäljellä. [1.]

30 24 Kuva 8. Pilkington Pyrostop palonsuojalasi [21]. Laminoitu lasi säilyttää rikkoutumisominaisuutensa myös palotilanteessa eikä romahda, mikä mahdollistaa henkilöiden turvallisen poistumisen [1].

31 25 4 Lasirakenteen kestävyys 4.1 Lasin lujuus Lasille on ominaista sen rakenteen murtuminen ilman, että sillä olisi esimerkiksi teräkselle ominaista myötörajaa. Tämän vuoksi lasi kestää paremmin tasaista kuin pistekuormaa ja huomattavasti paremmin lyhytaikaista, kuten tuulenpuuskaa, kuin pitkäaikaista kuormitusta, esimerkiksi lumikuormaa. Lasi rikkoutuu ilman plastista venymää, kun vetojännitys ylittää lasin lujuuden. [22, s.11.] Kuva 9. Lasin, puun ja teräksen jännitys-venymäkäyrä [22, s.12]. Lasin kestävyys määritellään kokemusperäisesti ja tilastollisten analyysien avulla, jokaiselle lasityypille ja kuormitustavalle erikseen. Lasin kestävyyteen vaikuttavat myös lasin koostumus, kuormitusaika, lasilevyn koko, lämpötila sekä lasin pinnalla ja reunoilla olevat säröt. [22, s.12.] Lasin puristuslujuus on niin suuri vetolujuuteen verrattuna, että rikkoutumisen kannalta vain vetolujuudella on merkitystä. Tavallisen float-lasin puristuslujuus on noin N/mm² ja taivutusvetolujuus vaihtelee kuormitustavasta riippuen välillä N/mm². [3, s.44.] Taivutusvetolujuus pienenee lasin pinta-alan kasvaessa, koska lasin pinnassa olevia naarmuja ja reunoihin käsittelyssä syntyneitä vaurioita ja lasimateriaalissa luontaisesti olevia Griffitin säröjä on enemmän. Lasi rikkoutuu pinnassa tai reu-

32 26 nassa olevan mikrohalkeaman kohdalta. Lämpölujitettu ja lämpökarkaistu lasi kestää 2-3-kertaisesti sen, minkä tavallinen float-lasi. [22, s.12.] Lämpöjännitykset Lasit ovat alttiita lämpöjännityksille auringon lämmittäessä niitä. Kun lasin keskialueen ja reuna-alueiden lämpötilaero on suuri, saattaa keskialueen lämpölaajeneminen aiheuttaa reuna-alueille lasin rikkoutumiseen johtavan vetojännitysriskin. Osittainen varjostus, esimerkiksi syvän karmirakenteen tai sälekaihtimien aiheuttamana, pahentaa tilannetta. Varsinkin alareunan varjostus on huomattavasti huonompi tilanne kuin yläreunan varjostus, sillä lämmin ilma ylös noustessaan lämmittää varjossa olevaa ikkunan yläosaa, mutta varjossa olevaa alaosaa ei lämmitä muu kuin johtuminen lasissa ja karmissa. Tällainen tilanne voi syntyä, jos viereinen talo tai lähellä olevien puiden latvat varjostavat ikkunoiden alareunaa. [22, s ] Kuva 10. Lämpöjännityksen aiheuttama halkeama on suorassa kulmassa reunan sekä lasin tason pintaan nähden [4]. Lämpöjännityksen aiheuttama lasin rikkoutumien on helppo tunnistaa sen halkeaman muodosta. Rikkoutumisen riskiä voidaan alentaa käyttämällä karkaistua lasia, huomioimalla julkisivuun tulevat varjostukset ja valitsemalla sälekaihtimet, jotka absorboivat ja heijastavat mahdollisimman paljon auringonsäteilyä. Suositeltavia kaihdinmateriaaleja ovat alumiiniset valkoiseksi maalatut ja kirkkaat metallipintaiset kaihtimet. [22.] Lasien rikkoutumien lämpöjännityksien aiheuttamana on suhteellisen harvinaista ja sitä esiintyy lähinnä lämmöneristävyydeltään aikaisempia paremmissa eristyslasielementeis-

33 27 sä. Tiedostamalla lämpöjännitysrikkojen aiheuttamat tekijät voidaan lasiosan rasituksia pienentää. [22.] 4.2 Kuormien määrittäminen Rakenteiden suunnittelussa tarvittavia kuormitustietoja on annettu Suomen rakentamismääräyskokoelman osassa B1 sekä Eurokoodin osassa 1 Rakenteiden kuormat ja sen kansallisessa liitteessä. Lisäksi suunnittelussa voidaan käyttää RIL julkaisemia ohjeita RIL Rakenteiden kuormitusohjeet, joka sisältää voimaan tulleet RakMk B1 -ohjeet ja RIL Suunnitteluperusteet ja rakenteiden kuormat, joka on rakenteiden kuormituksia käsittelevä suunnittelu- ja soveltamisohje eurokoodeista. Lasirakenteisiin kohdistuvat kuormat voidaan jakaa pysyviin ja muuttuviin kuormiin. Pysyvää kuormaa on muun muassa rakenteen omapaino, joka voidaan laskea nimellismittojen ja keskimääräisen tiheyden mukaan. Muuttuvat kuormat jaetaan edelleen vaikutusaikansa perusteella lyhytaikaisiin ja pitkäaikaisiin. Lyhytaikaisesti laseihin kohdistuvina kuormina laskentamenetelmissä otetaan huomioon tuulikuormat ja pitkäaikaisesti vaikuttavina lumikuorma. [2, s.56.] Julkisivulasi mitoitetaan normaalisti ainoastaan tuulikuormalle. Ilmastointi voi aiheuttaa rakennuksen sisälle lasirakennetta kuormittavan alipaineen. Ilmastoinnin aiheuttama painekuorma on otettava huomioon lasirakenteen mitoituksessa samanaikaisesti tuulen aiheuttaman paine- ja imukuorman kanssa. [3, s ] Lumikuorma tulee huomioida pääasiassa katto- ja katosrakenteissa. Lasisten seinärakenteiden suunnittelussa otetaan huomioon seinää vasten mahdollisesti kinostuvan lumen aiheuttama vaakasuuntainen lumikuorma. Toisaalta tällaista kuormitustilannetta pitää välttää vesivuotoriskien vuoksi. [3, s ] Henkilöiden liikkumisesta ja törmäämisestä aiheutuu pysty- ja vaakakuormia katto-, seinä- ja lattiarakenteisiin. Lasirakenteen mitoituksessa on erityisesti huomioitava vaakasuuntaiset piste- ja viivakuormat, jos lasirakenne muodostaa esteen korkeudeltaan eri tasoilla olevien kävelytasojen välillä ja rakenteen rikkoutumisesta aiheutuu putoamisvaara. Putoamisvaaran katsotaan syntyvän silloin, kun kahden kävelytason väli-
