1 MetropAccess- workshop 2014 Tutustuminen MetropAccess- Reitittimen toimintaan MetropAccess / HY /

2 Harjoituksen tavoitteet: Tutustutaan reitittimen toimintaan Harjoitellaan joukkoliikenne- ja kävelyrevitysten tekemistä eri parametreillä Harjoitellaan uuden reitin lisäämistä reitityksen yhteydessä yhteydessä Tarkastellaan reitityksen tuloksena syntyviä tulostiedostoja

3 Harjoituksen kulku pääpiirteittäin: Osa 1: Ajetaan reitit joukosta lähtöpisteitä kahteen kohteeseen kävellen sekä kahtena eri ajankohtana joukkoliikenteellä + tulosten tarkastelu Excelissä ja Google Earth - ohjelmistossa Osa 2: Ajetaan samat reitit joukkoliikenteellä uuden reitin kanssa + tulosten tarkastelu Excelissä ja Google Earth - ohjelmistossa

4 Osa 1: Perusajojen tekeminen MetropAccess-Saavutettavuusseminaari

5 1. Ajotiedostoihin tutustuminen Siirrytään kansioon, jossa reitityksessä käytettävät tiedostot komentojonotiedosto route.bat lähtö- ja kohdepistetiedostot (LahtopisteetWGS & KohteetWGS) sekä reittihaun parametrit määrittelevä asetustiedosto (conf.js) cd C:\HY-Data\TAYK\documents\Reititin-harkka\reititin\bin

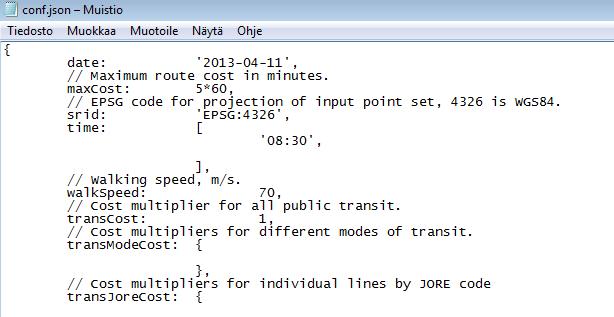

6 2. Kellonajan säätö: Avataan asetustiedosto (conf.js) esim. Notepadissa ja asetetaan kellonajaksi 08:30 tallennetaan tiedosto

$komennolla; kaikki komennot löytyvät työpöydältä löytyvästä Reititinharjoituksen komennot tekstitiedostosta! cd C:\HY-Data\TAYK\documents\Reititin-harkka\reititin\bin HUOM!$

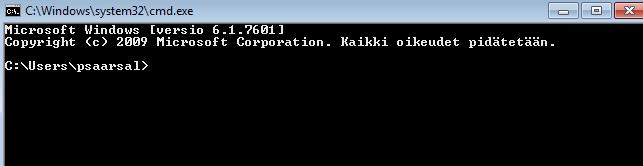

7 3. Komentotyökalun käynnistys Käynnistetään komentotyökalu (Start All Programs All Programs Accessories Command Prompt) Siirrytään komentotyökalulla edellä mainittuun ajokansioon alla olevalla komennolla; kaikki komennot löytyvät työpöydältä löytyvästä Reititinharjoituksen komennot tekstitiedostosta! cd C:\HY-Data\TAYK\documents\Reititin-harkka\reititin\bin HUOM! lähtö- ja kohdepistetiedostot sekä asetustiedosto tulee olla aina samassa kansiossa kuin route.bat - tiedosto

8 4. Reititys klo 8:30 Suoritetaan ensimmäinen joukkoliikennereititys lähtöpisteistä kohdepisteisiin: route.bat LahtopisteetWGS.txt KohteetWGS.txt --out-avg=c:\hy-data\tayk\documents\reititinharkka\tulokset\joukkoliikenne830.txt --out-kml=c:\hy-data\tayk\documents\reititinharkka\tulokset\joukkoliikenne830.kml Tulostiedostojen joukkoliikenne830.txt ja joukkoliikenne830.kml tulisi ilmestyä reitityksen jälkeen Tulokset-kansioon: C:\HY-Data\TAYK\documents\Reititin-harkka\tulokset\

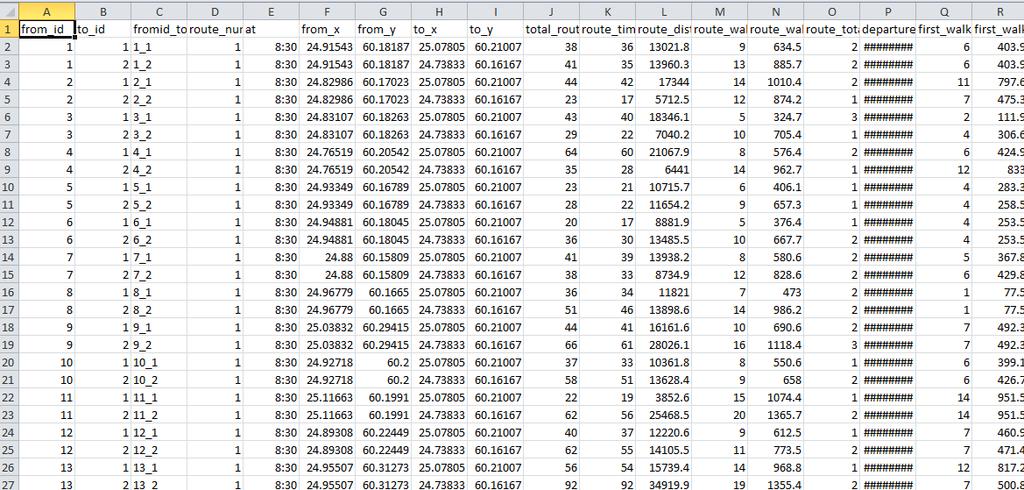

9 Joukkoliikenne830.txt MetropAccess-Saavutettavuusseminaari

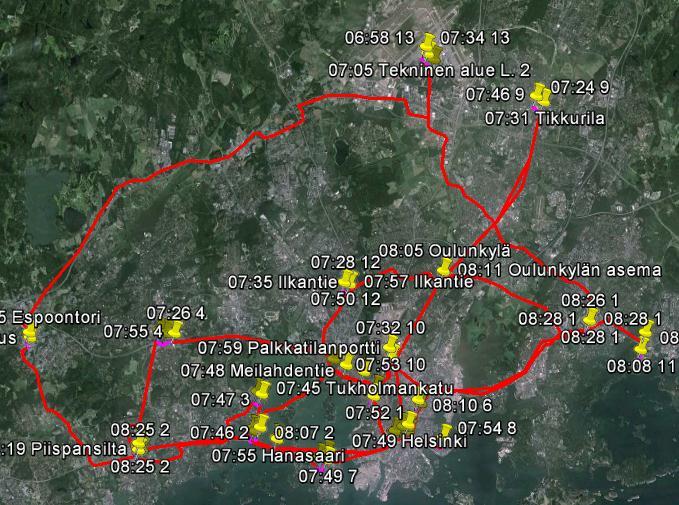

10 Joukkoliikenne830.kml MetropAccess-Saavutettavuusseminaari

11 5. Reititys kellonajalla 1:00 asetustiedoston kellonajaksi 25:00 sama ajokomento, mutta tulostiedostot nimetään uuden kellonajan mukaan: route.bat LahtopisteetWGS.txt KohteetWGS.txt --out-avg=c:\hy-data\tayk\documents\reititinharkka\tulokset\joukkoliikenne01.txt --out-kml=c:\hy-data\tayk\documents\reititinharkka\tulokset\joukkoliikenne01.kml

12 6. Kävelyreititys Tehdään kolmas ajo, jossa joukkoliikennevälineet asetettu pois käytöstä, jolloin saadaan ainoastaan kävelyreittejä! Kulkuvälineet sammutetaan säätämällä asetustiedoston transcost-parametrin arvoksi 0 Ainoastaan tiedostonimet taas muutetaan ajokomennossa route.bat LahtopisteetWGS.txt KohteetWGS.txt --out-avg=c:\hy-data\tayk\documents\reititin-harkka\tulokset\kavely.txt --out-kml=c:\hy-data\tayk\documents\reititin-harkka\tulokset\kavely.kml MetropAccess-Saavutettavuusseminaari

Kaikki kävelyreitit eivät ole reitittyneet, koska maxwalk parametri on asetettu oletuksena

13 Osa 1: Perusajojen tekeminen Tarkastellaan txt-tulostiedostoja Excelissä ja kml-tulostiedostoja Google Earth ohjelmistossa (Excelissä erotinmerkiksi puolipiste) Huom! Kaikki kävelyreitit eivät ole reitittyneet, koska maxwalk parametri on asetettu oletuksena 5000 metriin, jolloin yli 5 km kävelyt saavat arvokseen NOROUTE! MetropAccess-Saavutettavuusseminaari

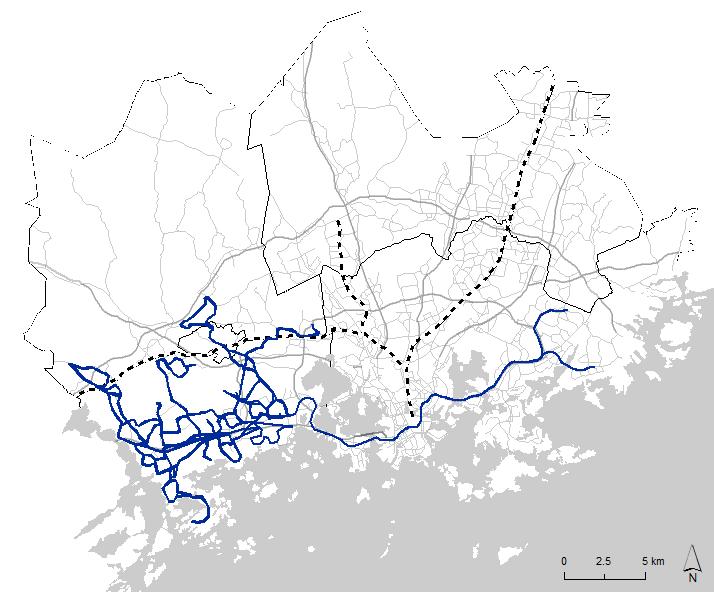

14 Osa 2: Uuden reitin lisääminen Ajetaan samat reitit uudestaan joukkoliikenteellä uuden reitin kanssa (länsimetro + tulevat liitytäntälinjat shapefile) Sammutetaan poistuvat linjat asetustiedostosta MetropAccess-Saavutettavuusseminaari

15 1. Parametrien säätö Parametrien säätö asetustiedostosta: Avataan tiedosto linjalista.txt, jossa on tiedot poistuvista linjoista Kopioidaan linjat leikepöydälle ja liitetään ne asetustiedoston (conf.js) kohtaan transjorecost aaltosulkujen väliin Asetetaan kellonajaksi klo 17:00 ja transcost-paramterin arvoksi 1 Tallenna asetustiedosto

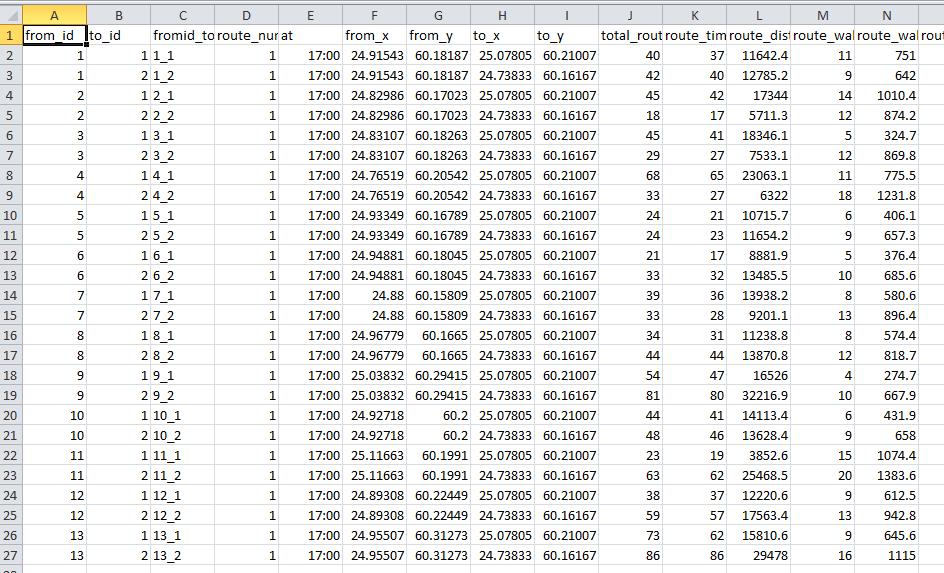

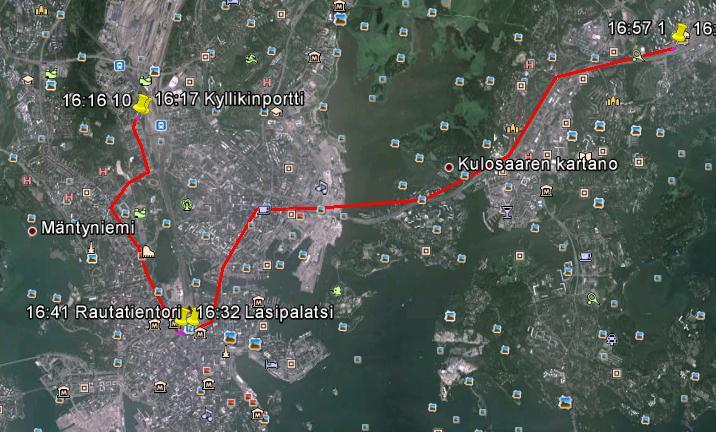

16 2. Reititys uuden reitin kanssa Uusi reitti määritellään ajon yhteydessä komennolla --extra=uusireitti.shp route.bat LahtopisteetWGS.txt KohteetWGS.txt --out-avg=c:\hy- Data\TAYK\documents\Reititin-harkka\tulokset\lansimetro.txt --out-kml=c:\hy- Data\TAYK\documents\Reititin-harkka\tulokset\lansimetro.kml -- extra=lansimetroliityntalinjoilla.shp Tarkastellaan tulostiedostoja Excelissä ja Google Earthissa

17 Kysymyksiä?
