tarkka SÄÄTÖ. pitkä käyttöikä. hiljaisuus ja vakaus.

Koko: px
Aloita esitys sivulta:

Download "tarkka SÄÄTÖ. pitkä käyttöikä. hiljaisuus ja vakaus."

Transkriptio

1 Mukavuutta, TURVLLISUUTT ja energiansäästöä taustalla tarkka SÄÄTÖ. pitkä käyttöikä. hiljaisuus ja vakaus. n venttiilit ja moottorit on kehitetty toimimaan yhdessä optimaalisella tehotasolla. Kun sekä venttiilillä että moottorilla on sama valmistaja,, olet tehnyt turvallisen investoinnin, jolla on luotettava suorituskykytakuu. Lineaaristen moottoroitujen venttiilien järjestelmämme sisältää useita innovatiivisia ratkaisuja kaukolämpöasemien, keskuslämmitysjärjestelmien, kaukojäähdytysjärjestelmien ja lämpimän käyttöveden järjestelmien sovelluksiin. Tuotteet takaavat tarkan säädön ja luotettavan toiminnan useiksi vuosiksi.

2 Sisällysluettelo LINERISET moottoriventtiilit johdanto ja valintaopas säätöventtiilit Sarja VLF1, 3 DN 15 50, Kvs , PN säätöventtiilit Sarja VL1, 2 DN 15 50, Kvs , PN säätöventtiilit Sarja VL3, 4, VL2 DN , Kvs 1.6 3, PN säätöventtiilit Sarja VLE1, 2 DN 15 50, Kvs , PN säätöventtiilit Sarja VLE3 DN 20 40, Kvs , PN säätöventtiilit Sarja VLC1, 2 DN 15 50, Kvs , PN säätöventtiilit Sarja VLC3, 4 DN 15 50, Kvs , PN 25 ja korkeaa lämpötilaa kestävä tiivisterasia Säätömoottorit Sarja L2 Isku 20 mm, voima 4/750N 3-pistesignaali tai suhteellinen ohjaussignaali Säätömoottorit Sarja L1 Isku mm, voima 8N 3-pistesignaali tai suhteellinen ohjaussignaali Säätömoottorit Sarja LD1, 2 Isku mm, voima jopa 22N 3-pistesignaali tai suhteellinen ohjaussignaali Liitäntäsarjat Sarja KT1, KS1, KW Lineaariset MOOTTORIVENTTIILIT 7 163

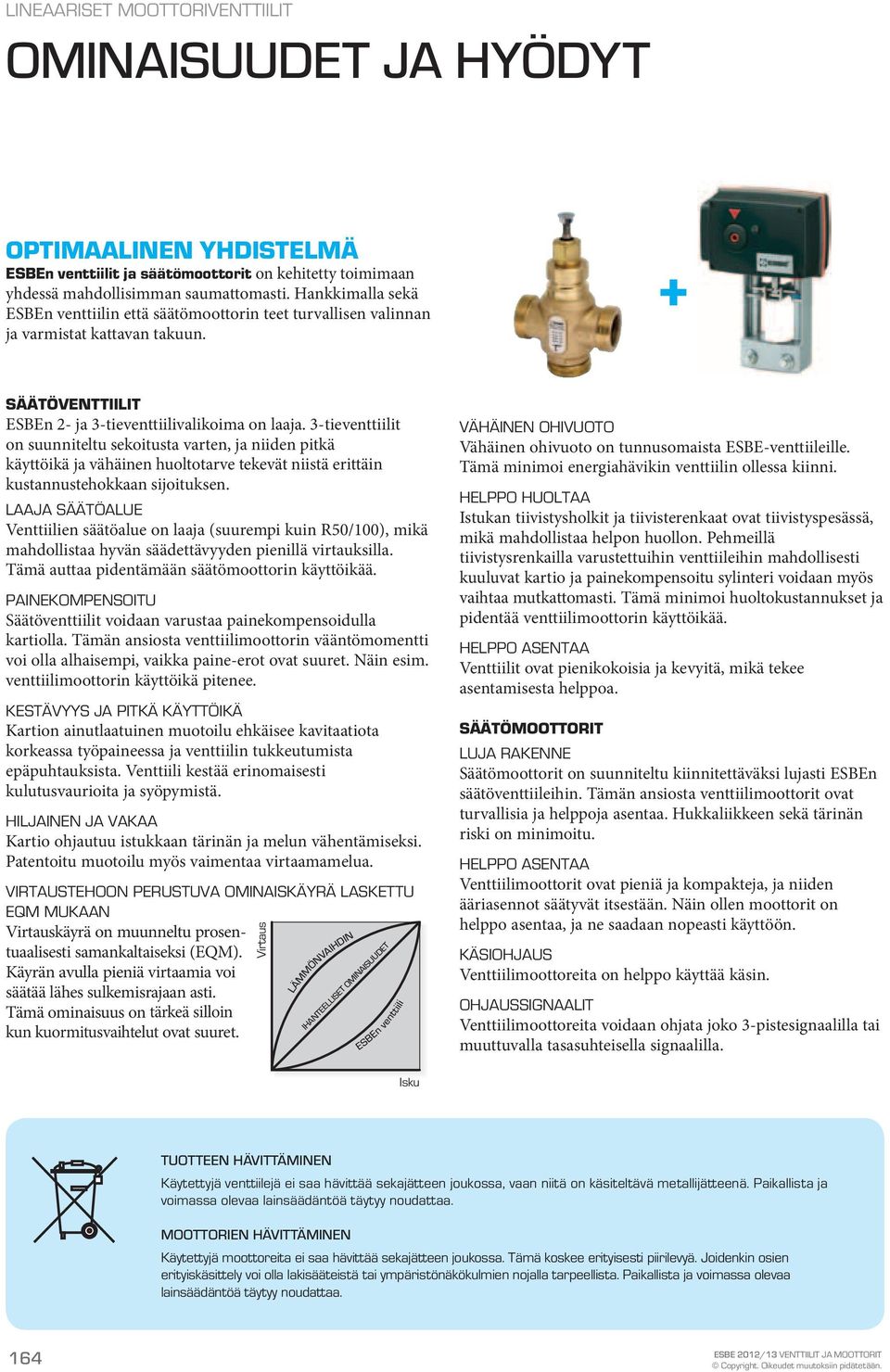

3 ominaisuudet ja hyödyt Optimaalinen yhdistelmä n venttiilit ja säätömoottorit on kehitetty toimimaan yhdessä mahdollisimman saumattomasti. Hankkimalla sekä n venttiilin että säätömoottorin teet turvallisen valinnan ja varmistat kattavan takuun. + Säätöventtiilit n 2- ja 3-tieventtiilivalikoima on laaja. 3-tieventtiilit on suunniteltu sekoitusta varten, ja niiden pitkä käyttöikä ja vähäinen huoltotarve tekevät niistä erittäin kustannustehokkaan sijoituksen. Laaja säätöalue Venttiilien säätöalue on laaja (suurempi kuin R50/1), mikä mahdollistaa hyvän säädettävyyden pienillä virtauksilla. Tämä auttaa pidentämään säätömoottorin käyttöikää. Painekompensoitu Säätöventtiilit voidaan varustaa painekompensoidulla kartiolla. Tämän ansiosta venttiilimoottorin vääntömomentti voi olla alhaisempi, vaikka paine-erot ovat suuret. Näin esim. venttiilimoottorin käyttöikä pitenee. Kestävyys ja pitkä käyttöikä Kartion ainutlaatuinen muotoilu ehkäisee kavitaatiota korkeassa työpaineessa ja venttiilin tukkeutumista epäpuhtauksista. Venttiili kestää erinomaisesti kulutusvaurioita ja syöpymistä. Hiljainen ja vakaa Kartio ohjautuu istukkaan tärinän ja melun vähentämiseksi. Patentoitu muotoilu myös vaimentaa virtaamamelua. Virtaustehoon perustuva ominaiskäyrä laskettu EQM mukaan Virtauskäyrä on muunneltu prosentuaalisesti samankaltaiseksi (EQM). Käyrän avulla pieniä virtaamia voi säätää lähes sulkemisrajaan asti. Tämä ominaisuus on tärkeä silloin kun kuormitusvaihtelut ovat suuret. Virtaus LÄMMÖNVIHDIN IHNTEELLISET OMINISUUDET n venttiili Vähäinen ohivuoto Vähäinen ohivuoto on tunnusomaista -venttiileille. Tämä minimoi energiahävikin venttiilin ollessa kiinni. Helppo huoltaa Istukan tiivistysholkit ja tiivisterenkaat ovat tiivistyspesässä, mikä mahdollistaa helpon huollon. Pehmeillä tiivistysrenkailla varustettuihin venttiileihin mahdollisesti kuuluvat kartio ja painekompensoitu sylinteri voidaan myös vaihtaa mutkattomasti. Tämä minimoi huoltokustannukset ja pidentää venttiilimoottorin käyttöikää. Helppo asentaa Venttiilit ovat pienikokoisia ja kevyitä, mikä tekee asentamisesta helppoa. Säätömoottorit Luja rakenne Säätömoottorit on suunniteltu kiinnitettäväksi lujasti n säätöventtiileihin. Tämän ansiosta venttiilimoottorit ovat turvallisia ja helppoja asentaa. Hukkaliikkeen sekä tärinän riski on minimoitu. Helppo asentaa Venttiilimoottorit ovat pieniä ja kompakteja, ja niiden ääriasennot säätyvät itsestään. Näin ollen moottorit on helppo asentaa, ja ne saadaan nopeasti käyttöön. Käsiohjaus Venttiilimoottoreita on helppo käyttää käsin. Ohjaussignaalit Venttiilimoottoreita voidaan ohjata joko 3-pistesignaalilla tai muuttuvalla tasasuhteisella signaalilla. Isku Tuotteen hävittäminen Käytettyjä venttiilejä ei saa hävittää sekajätteen joukossa, vaan niitä on käsiteltävä metallijätteenä. Paikallista ja voimassa olevaa lainsäädäntöä täytyy noudattaa. Moottorien hävittäminen Käytettyjä moottoreita ei saa hävittää sekajätteen joukossa. Tämä koskee erityisesti piirilevyä. Joidenkin osien erityiskäsittely voi olla lakisääteistä tai ympäristönäkökulmien nojalla tarpeellista. Paikallista ja voimassa olevaa lainsäädäntöä täytyy noudattaa. 164

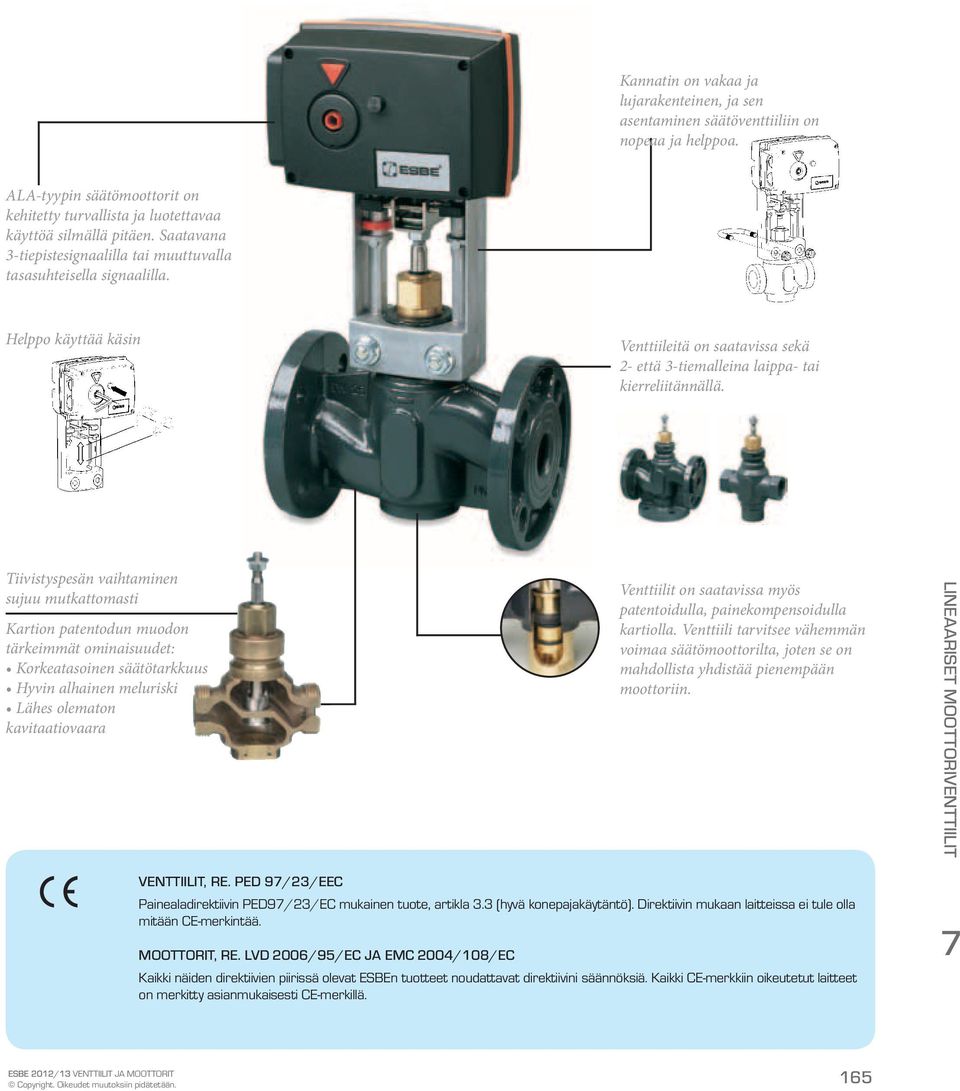

4 Kannatin on vakaa ja lujarakenteinen, ja sen asentaminen säätöventtiiliin on nopeaa ja helppoa. L-tyypin säätömoottorit on kehitetty turvallista ja luotettavaa käyttöä silmällä pitäen. Saatavana 3-tiepiste signaalilla tai muuttuvalla tasasuhteisella signaalilla. Helppo käyttää käsin Venttiileitä on saatavissa sekä 2- että 3-tiemalleina laippa- tai kierreliitännällä. Tiivistyspesän vaihtaminen sujuu mutkattomasti Kartion patentodun muodon tärkeimmät ominaisuudet: Korkeatasoinen säätötarkkuus Hyvin alhainen meluriski Lähes olematon kavitaatiovaara Venttiilit on saatavissa myös patentoidulla, painekompensoidulla kartiolla. Venttiili tarvitsee vähemmän voimaa säätömoottorilta, joten se on mahdollista yhdistää pienempään moottoriin. Lineaariset MOOTTORIVENTTIILIT VENTTIILIT, RE. PED 97/23/EEC Painealadirektiivin PED97/23/EC mukainen tuote, artikla 3.3 (hyvä konepajakäytäntö). Direktiivin mukaan laitteissa ei tule olla mitään CE-merkintää. MOOTTORIT, RE. LVD 26/95/EC J EMC 24/108/EC Kaikki näiden direktiivien piirissä olevat n tuotteet noudattavat direktiivini säännöksiä. Kaikki CE-merkkiin oikeutetut laitteet on merkitty asianmukaisesti CE-merkillä

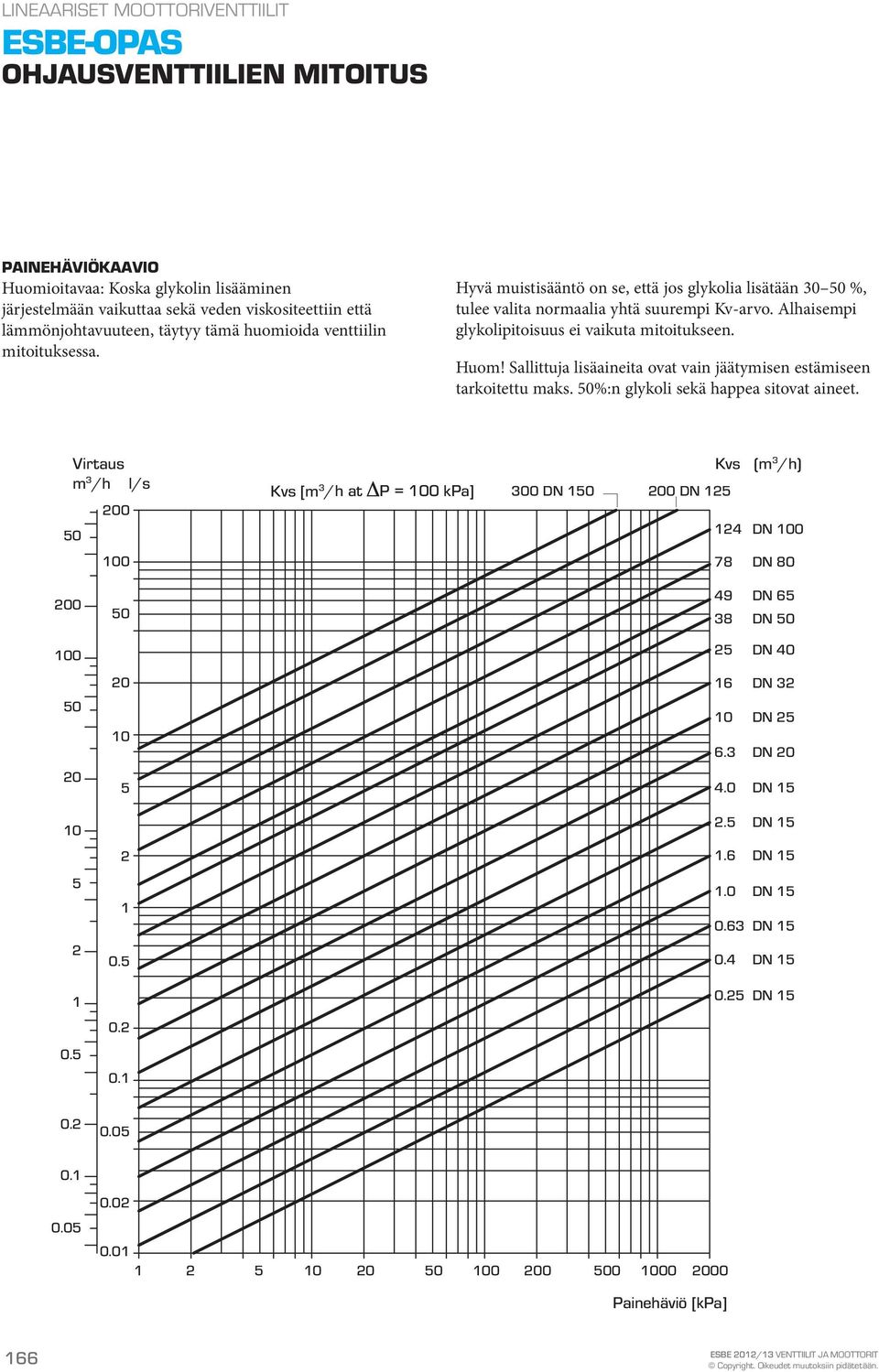

5 -opas Ohjausventtiilien mitoitus Painehäviökaavio Huomioitavaa: Koska glykolin lisääminen järjestelmään vaikuttaa sekä veden viskositeettiin että lämmönjohtavuuteen, täytyy tämä huomioida venttiilin mitoituksessa. Hyvä muistisääntö on se, että jos glykolia lisätään %, tulee valita normaalia yhtä suurempi Kv-arvo. lhaisempi glykolipitoisuus ei vaikuta mitoitukseen. Huom! Sallittuja lisäaineita ovat vain jäätymisen estämiseen tarkoitettu maks. 50%:n glykoli sekä happea sitovat aineet. Virtaus m 3 /h 50 2 l/s Kvs [m 3 /h at P = 1 kpa] 3 DN 150 Kvs (m 3 /h) 2 DN DN DN DN DN DN DN DN DN DN DN dn DN DN DN DN Painehäviö 166

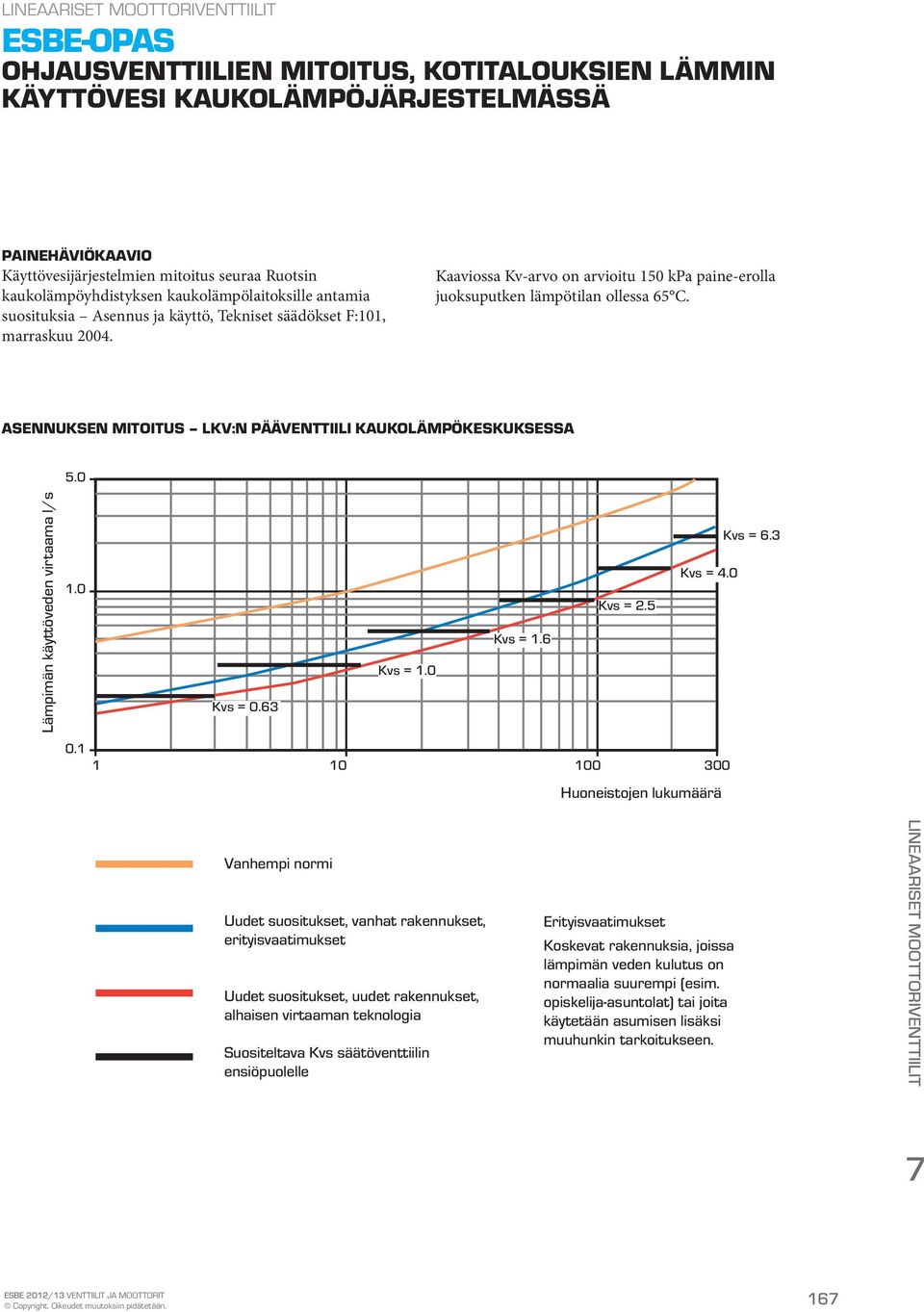

6 -opas Ohjausventtiilien mitoitus, KOTITLOUKSIEN LÄMMIN KÄYTTÖVESI KUKOLÄMPÖJÄRJESTELMÄSSÄ Painehäviökaavio Käyttövesijärjestelmien mitoitus seuraa Ruotsin kaukolämpöyhdistyksen kaukolämpölaitoksille antamia suosituksia sennus ja käyttö, Tekniset säädökset F:101, marraskuu 24. Kaaviossa Kv-arvo on arvioitu 150 kpa paine-erolla juoksuputken lämpötilan ollessa 65 C. sennuksen mitoitus lkv:n pääventtiili kaukolämpökeskuksessa 5.0 Lämpimän käyttöveden virtaama l/s 1.0 Kvs = 0.63 Kvs = 1.0 Kvs = 1.6 Kvs = 2.5 Kvs = 4.0 Kvs = Huoneistojen lukumäärä Vanhempi normi Uudet suositukset, vanhat rakennukset, erityisvaatimukset Uudet suositukset, uudet rakennukset, alhaisen virtaaman teknologia Suositeltava Kvs säätöventtiilin ensiöpuolelle Erityisvaatimukset Koskevat rakennuksia, joissa lämpimän veden kulutus on normaalia suurempi (esim. opiskelija-asuntolat) tai joita käytetään asumisen lisäksi muuhunkin tarkoitukseen. Lineaariset MOOTTORIVENTTIILIT 7 167

7 -opas Säätöventtiilin, asennus sennus sennuskohteessa virtaussuunnan tulee vastata venttiilin kyljessä esitettyä merkintää. Venttiili asennetaan mahdollisuuksien mukaan paluuputkeen, jottei säätömoottori altistu tarpeettomille lämpötilannousuille. Venttiiliä ei saa asentaa siten, että säätömoottori jää sen alapuolelle. Jotta venttiilin kartioon ja istukkaan ei tarttuisi epäpuhtauksia, asennetaan (mahdollisuuksien mukaan) lianerotin ennen venttiiliä. Myös putkisto on hyvä huuhdella ennen venttiilin asentamista. sennustapa on vapaa lukuun ottamatta asentoa, jossa moottori jää venttiilin alapuolelle. 2-tiesäätöventtiili, esimerkki sennus ilman kiertovesipumppua Laitteen häiriöttömän toiminnan takaamiseksi on venttiilin painehäviön oltava vähintään puolet tulevasta paineesta ( P). Tämä vastaa 50% venttiilin kapasiteetista. sennus kiertovesipumpulla Venttiilin Kv-arvo valitaan niin, että tuleva paine ( P) vaikuttaa venttiiliin kokonaisuudessaan. 3-tiesäätöventtiili, esimerkki C E C D E sennus ilman kiertovesipumppua Laitteen häiriöttömän toiminnan takaamiseksi on venttiilin painehäviön oltava vähintään puolet tulevasta paineesta ( P). Tämä vastaa 50% venttiilin kapasiteetista. sennus kiertovesipumpulla Venttiilin Kv-arvo valitaan niin, että tuleva paine ( P) kokonaisuudessaan vaikuttaa venttiiliin. sennus kiertovesipumpulla Venttiilin Kv-arvo valitaan niin, että venttiilin painehäviö on vähintään yhtä suuri kuin P. 168

8 -opas Lineaariset säätölaitteet, Yleiskatsaus Tuote kaikkiin käyttötarpeisiin Järjestelmä on juuri niin hyvä kuin siihen yhdistetyt osat. limitoitetut laitteet tuottavat laihoja tuloksia, ja ylimitoitetut laitteet puolestaan aiheuttavat tarpeettomia kustannuksia. Tästä johtuen n lineaaristen venttiilien ja säätömoottorien valikoima on laaja. Valikoimasta on helppo löytää optimaalinen ratkaisu jokaiseen käyttötarkoitukseen. Venttiilisarja Maks. työpaine Käyttökohde Mitoitus Liitännät Maks. ohivuoto [%] Lämpötila [ C] Sopiva säätömoottori 2-tie 3-tie Lämmitys Jäähdytys Käyttövesi Lattialämmitys urinkolämpö Ilmastointi luelämmitys Kaukolämpövesi Kaukolämmitys Kaukojäähdytys DN Kvs Laippa Ulkokierre Sisäkierre - - maksimi minimi Sarja L Sarja L Sarja LD VLF125 VLF135 PN ** 0.0** VLF335 PN VL121 VL131 PN ** 0.0** VL221* PN ** VL325 VL335 PN ** 0.0** VL225 VL235 PN VL425* PN ** VLE122 PN VLE132 PN VLE222* PN VLE325 PN Lineaariset MOOTTORIVENTTIILIT VLC125 PN VLC225* PN VLC325 PN VLC425* PN Maks.paine-ero (kpa): ks. sivut * Venttiileissä on painekompensoitu kartio **Tiivisterenkaat 169

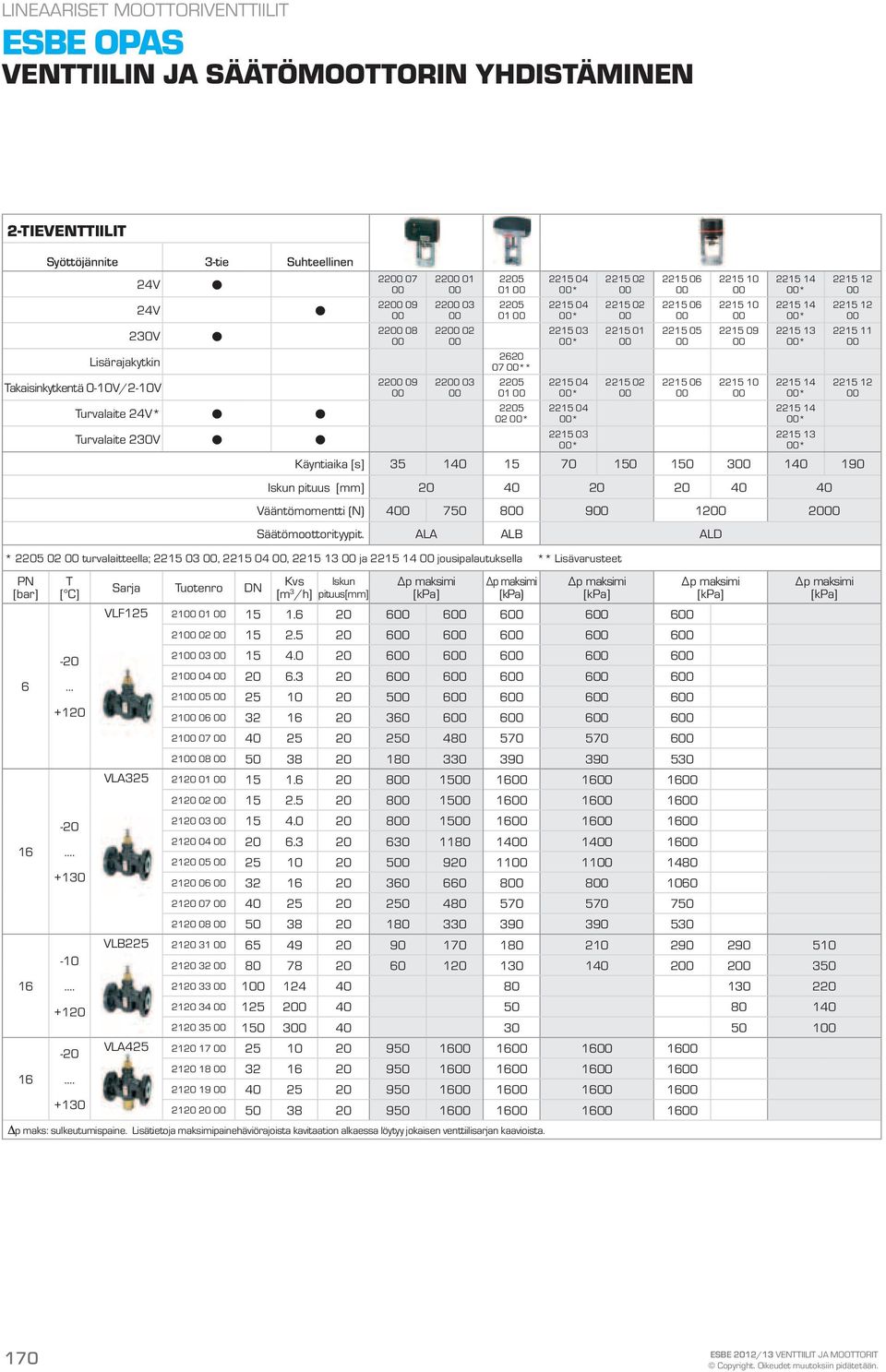

9 opas Venttiilin ja säätömoottorin yhdistäminen 2-tieventtiilit Syöttöjännite 3-tie Suhteellinen 24V 24V 230V Lisärajakytkin Takaisinkytkentä 0-10V/2-10V Turvalaite 24V* Turvalaite 230V ** * * * * * * * * * * * * * Käyntiaika [s] Iskun pituus [mm] Vääntömomentti (N) Säätömoottorityypit. L L LD * 02 turvalaitteella; ,, ja jousipalautuksella ** Lisävarusteet PN [bar] T [ C] Sarja DN Kvs Iskun [m 3 /h] pituus[mm] [kpa) VLF VL VL VL p maks: sulkeutumispaine. Lisätietoja maksimipainehäviörajoista kavitaation alkaessa löytyy jokaisen venttiilisarjan kaavioista. 170

10 opas Venttiilin ja säätömoottorin yhdistäminen 2-tieventtiilit Syöttöjännite 3-tie Suhteellinen 24V 24V 230V Lisärajakytkin Takaisinkytkentä 0-10V/2-10V Turvalaite 24V* Turvalaite 230V ** * * * * * * * * * * * * * Käyntiaika [s] Iskun pituus [mm] Vääntömomentti [N] Säätömoottorityypit L L LD * 02 turvalaitteella; ,, ja jousipalautuksella ** Lisävarusteet PN [bar] T [ C] Sarja DN Kvs Iskun [m 3 /h] pituus[mm] [kpa) VL VL VLE VLE Lineaariset MOOTTORIVENTTIILIT p maks: sulkeutumispaine. Lisätietoja maksimipainehäviörajoista kavitaation alkaessa löytyy jokaisen venttiilisarjan kaavioista 7 171

11 opas Venttiilin ja säätömoottorin yhdistäminen 2-tieventtiilit Syöttöjännite 3-tie Suhteellinen 24V 24V 230V Lisärajakytkin Takaisinkytkentä 0-10V/2-10V Turvalaite 24V* Turvalaite 230V ** * * * * * * * * * * * * * Käyntiaika [s] Iskun pituus [mm] Vääntömomentti [N] Säätömoottorityypit L L LD * 02 turvalaitteella; ,, ja jousipalautuksella ** Lisävarusteet PN [bar] T [ C] Sarja DN Kvs Iskun [m 3 /h] pituus[mm] VLE p maks: sulkeutumispaine. Lisätietoja maksimipainehäviörajoista kavitaation alkaessa löytyy jokaisen venttiilisarjan kaavioista. 172

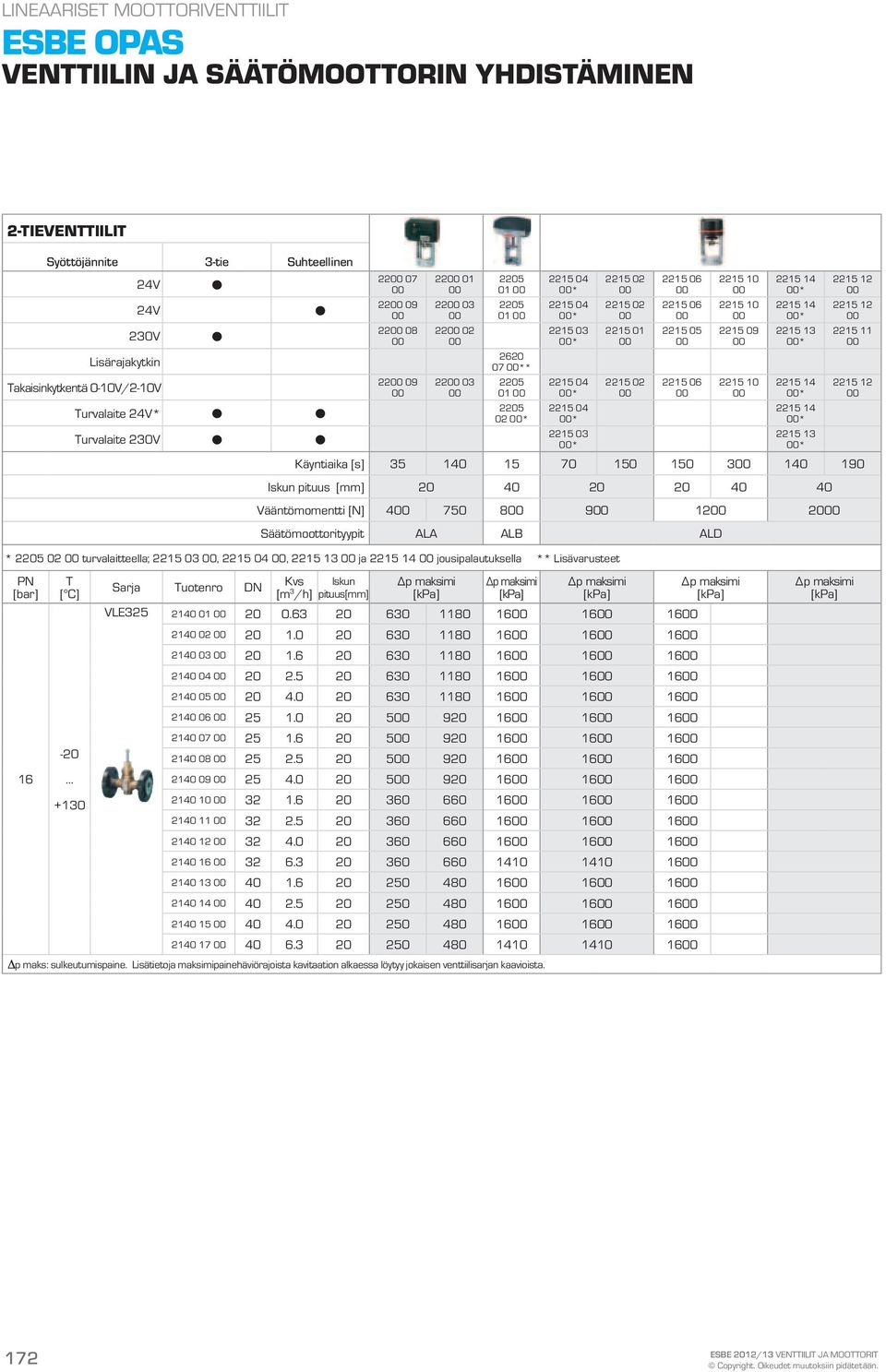

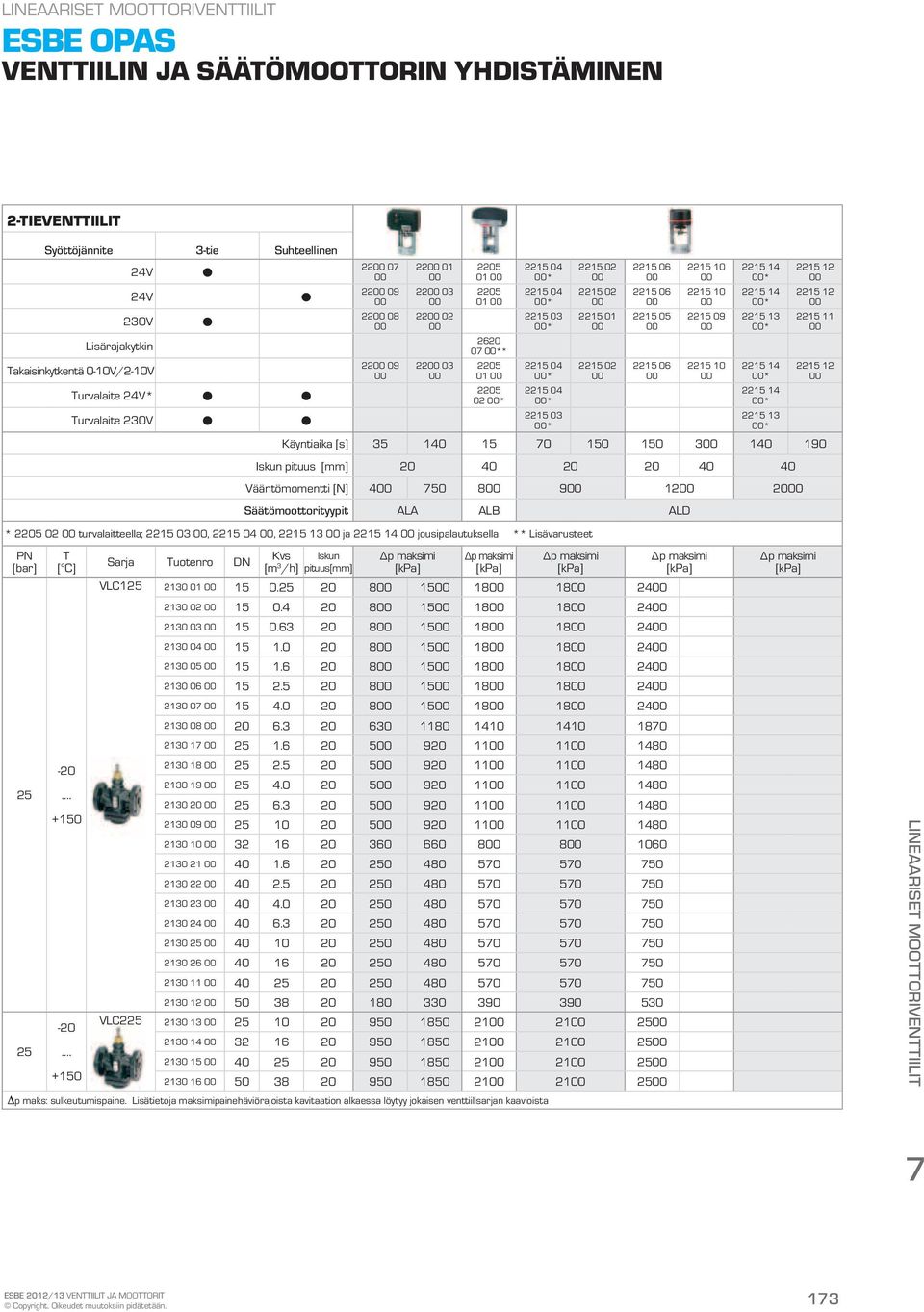

12 opas Venttiilin ja säätömoottorin yhdistäminen 2-tieventtiilit Syöttöjännite 3-tie Suhteellinen 24V 24V 230V Lisärajakytkin Takaisinkytkentä 0-10V/2-10V Turvalaite 24V* Turvalaite 230V ** * * * * * * * * * * * * * Käyntiaika [s] Iskun pituus [mm] Vääntömomentti [N] Säätömoottorityypit L L LD * 02 turvalaitteella; ,, ja jousipalautuksella ** Lisävarusteet PN [bar] T [ C] Sarja DN Kvs Iskun [m 3 /h] pituus[mm] VLC VLC Lineaariset MOOTTORIVENTTIILIT p maks: sulkeutumispaine. Lisätietoja maksimipainehäviörajoista kavitaation alkaessa löytyy jokaisen venttiilisarjan kaavioista 7 173

13 opas Venttiilin ja säätömoottorin yhdistäminen 2-tieventtiilit Syöttöjännite 3-tie Suhteellinen 24V 24V 230V Lisärajakytkin Takaisinkytkentä 0-10V/2-10V Turvalaite 24V* Turvalaite 230V ** * * * * * * * * * * * * * Käyntiaika [s] Iskun pituus [mm] Vääntömomentti [N] Säätömoottorityypit L L LD * 02 turvalaitteella; ,, ja jousipalautuksella ** Lisävarusteet PN [bar] T [ C] Sarja DN Kvs Iskun [m 3 /h] pituus[mm] VLC VLC p maks: sulkeutumispaine. Lisätietoja maksimipainehäviörajoista kavitaation alkaessa löytyy jokaisen venttiilisarjan kaavioista 174

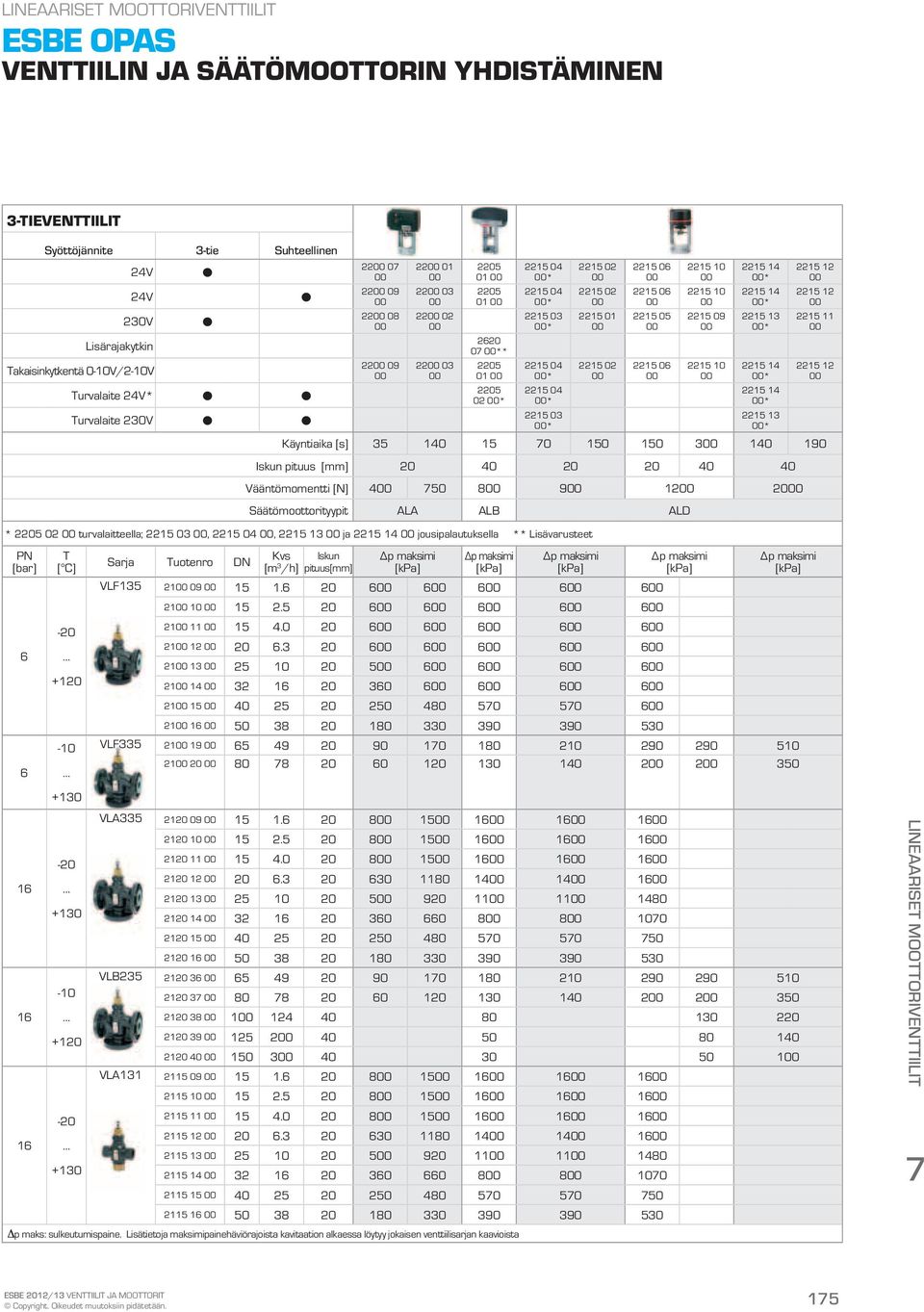

14 opas Venttiilin ja säätömoottorin yhdistäminen 3-tieventtiilit Syöttöjännite 3-tie Suhteellinen 24V 24V 230V Lisärajakytkin Takaisinkytkentä 0-10V/2-10V Turvalaite 24V* Turvalaite 230V ** * * * * * * * * * * * * * Käyntiaika [s] Iskun pituus [mm] Vääntömomentti [N] Säätömoottorityypit L L LD * 02 turvalaitteella; ,, ja jousipalautuksella ** Lisävarusteet PN [bar] T [ C] Sarja DN Kvs Iskun [m 3 /h] pituus[mm] VLF VLF VL VL VL Lineaariset MOOTTORIVENTTIILIT p maks: sulkeutumispaine. Lisätietoja maksimipainehäviörajoista kavitaation alkaessa löytyy jokaisen venttiilisarjan kaavioista 175

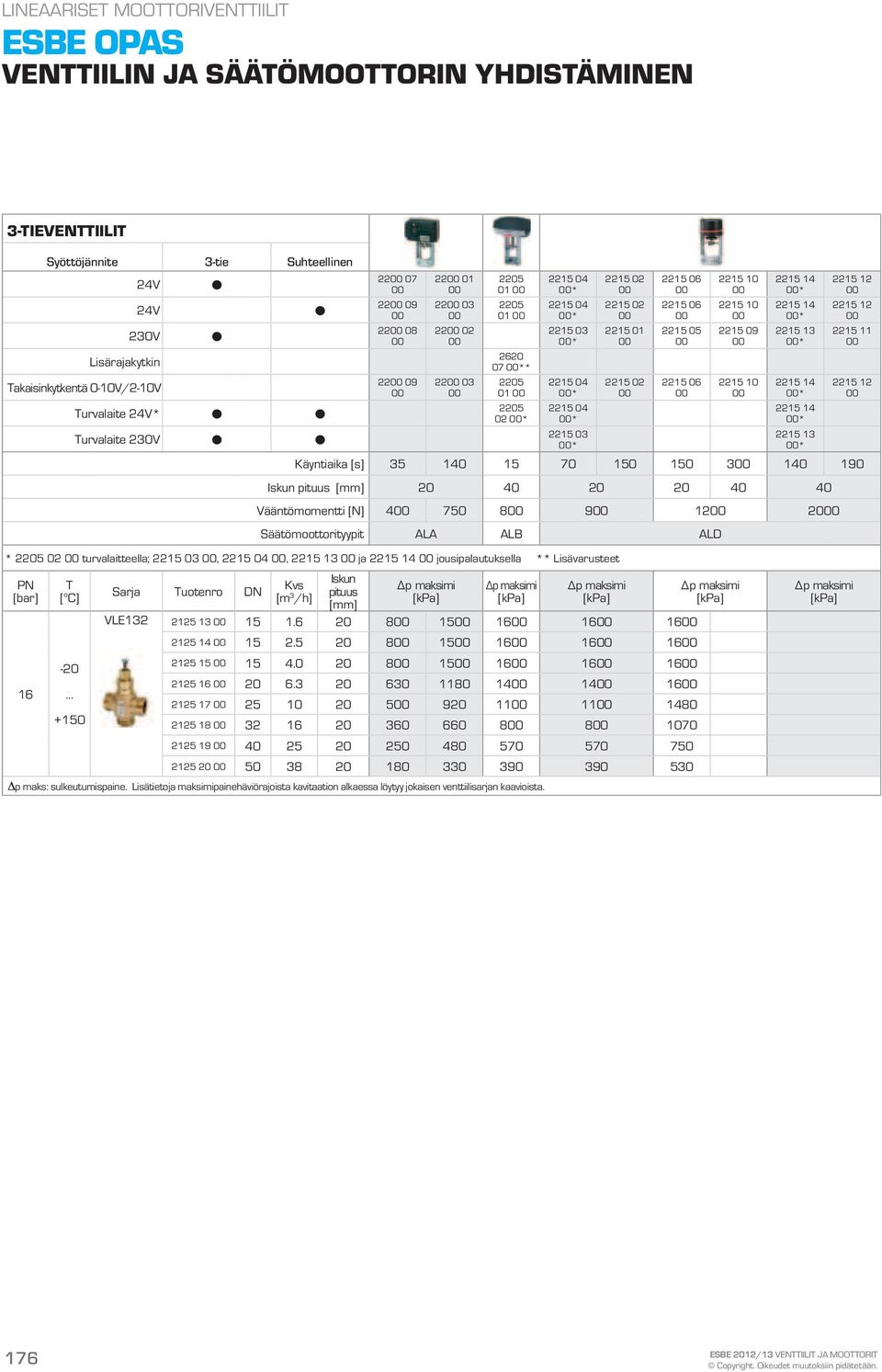

15 opas Venttiilin ja säätömoottorin yhdistäminen 3-tieventtiilit Syöttöjännite 3-tie Suhteellinen 24V 24V 230V Lisärajakytkin Takaisinkytkentä 0-10V/2-10V Turvalaite 24V* Turvalaite 230V ** * * * * * * * * * * * * * Käyntiaika [s] Iskun pituus [mm] Vääntömomentti [N] Säätömoottorityypit L L LD * 02 turvalaitteella; ,, ja jousipalautuksella ** Lisävarusteet PN [bar] 16 T [ C] Sarja DN Kvs [m 3 /h] Iskun pituus [mm] VLE p maks: sulkeutumispaine. Lisätietoja maksimipainehäviörajoista kavitaation alkaessa löytyy jokaisen venttiilisarjan kaavioista. 176

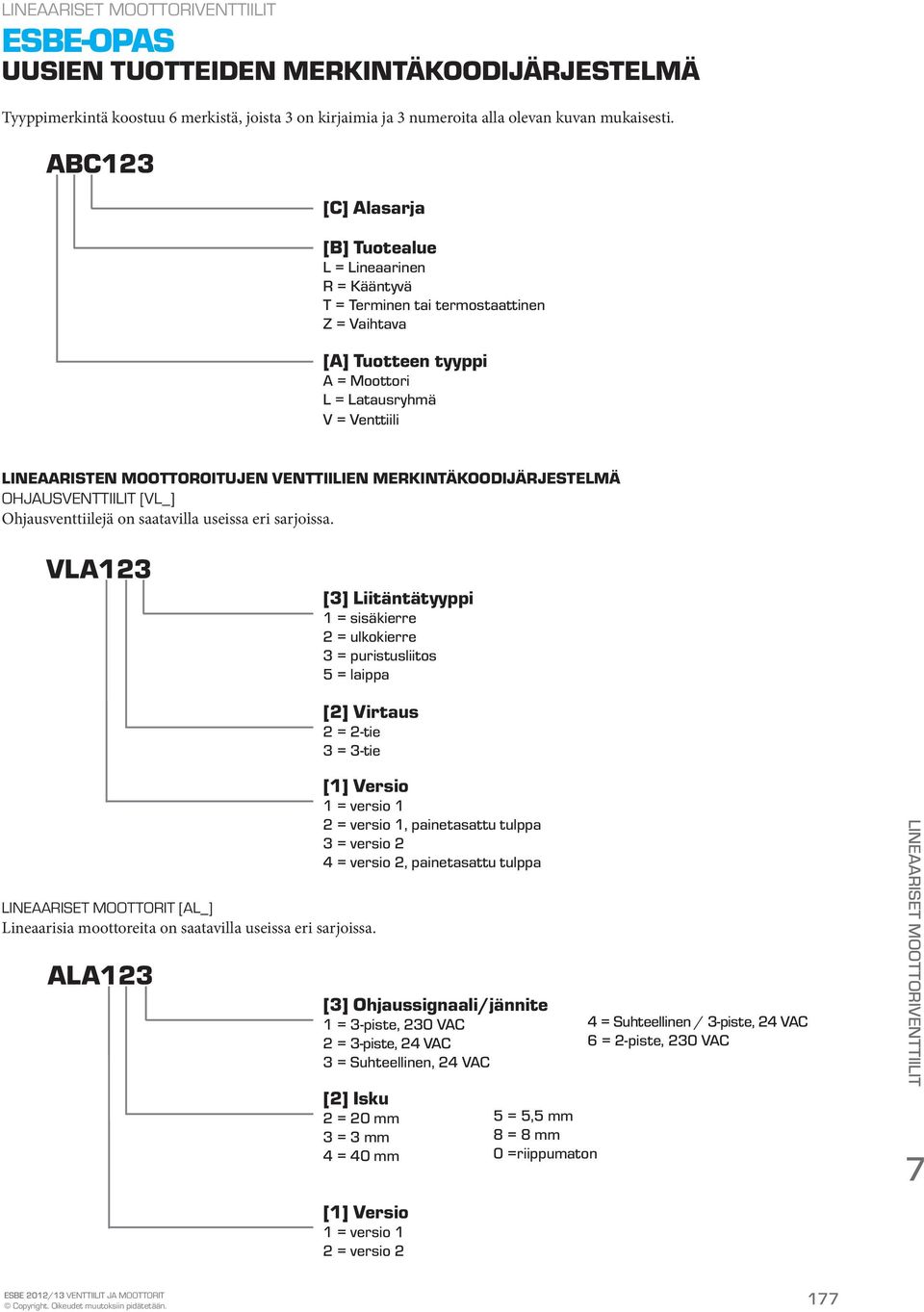

16 -opas Uusien tuotteiden merkintäkoodijärjestelmä Tyyppimerkintä koostuu 6 merkistä, joista 3 on kirjaimia ja 3 numeroita alla olevan kuvan mukaisesti. C123 [C] lasarja [] Tuotealue L = Lineaarinen R = Kääntyvä T = Terminen tai termostaattinen Z = Vaihtava [] Tuotteen tyyppi = Moottori L = Latausryhmä V = Venttiili Lineaaristen moottoroitujen venttiilien merkintäkoodijärjestelmä Ohjausventtiilit [VL_] Ohjausventtiilejä on saatavilla useissa eri sarjoissa. VL123 [3] Liitäntätyyppi 1 = sisäkierre 2 = ulkokierre 3 = puristusliitos 5 = laippa [2] Virtaus 2 = 2-tie 3 = 3-tie Lineaariset moottorit [L_] Lineaarisia moottoreita on saatavilla useissa eri sarjoissa. L123 [1] Versio 1 = versio 1 2 = versio 1, painetasattu tulppa 3 = versio 2 4 = versio 2, painetasattu tulppa [3] Ohjaussignaali/jännite 1 = 3-piste, 230 VC 2 = 3-piste, 24 VC 3 = Suhteellinen, 24 VC [2] Isku 2 = 20 mm 3 = 3 mm 4 = 40 mm [1] Versio 1 = versio 1 2 = versio 2 5 = 5,5 mm 8 = 8 mm 0 =riippumaton 4 = Suhteellinen / 3-piste, 24 VC 6 = 2-piste, 230 VC Lineaariset MOOTTORIVENTTIILIT 7 177

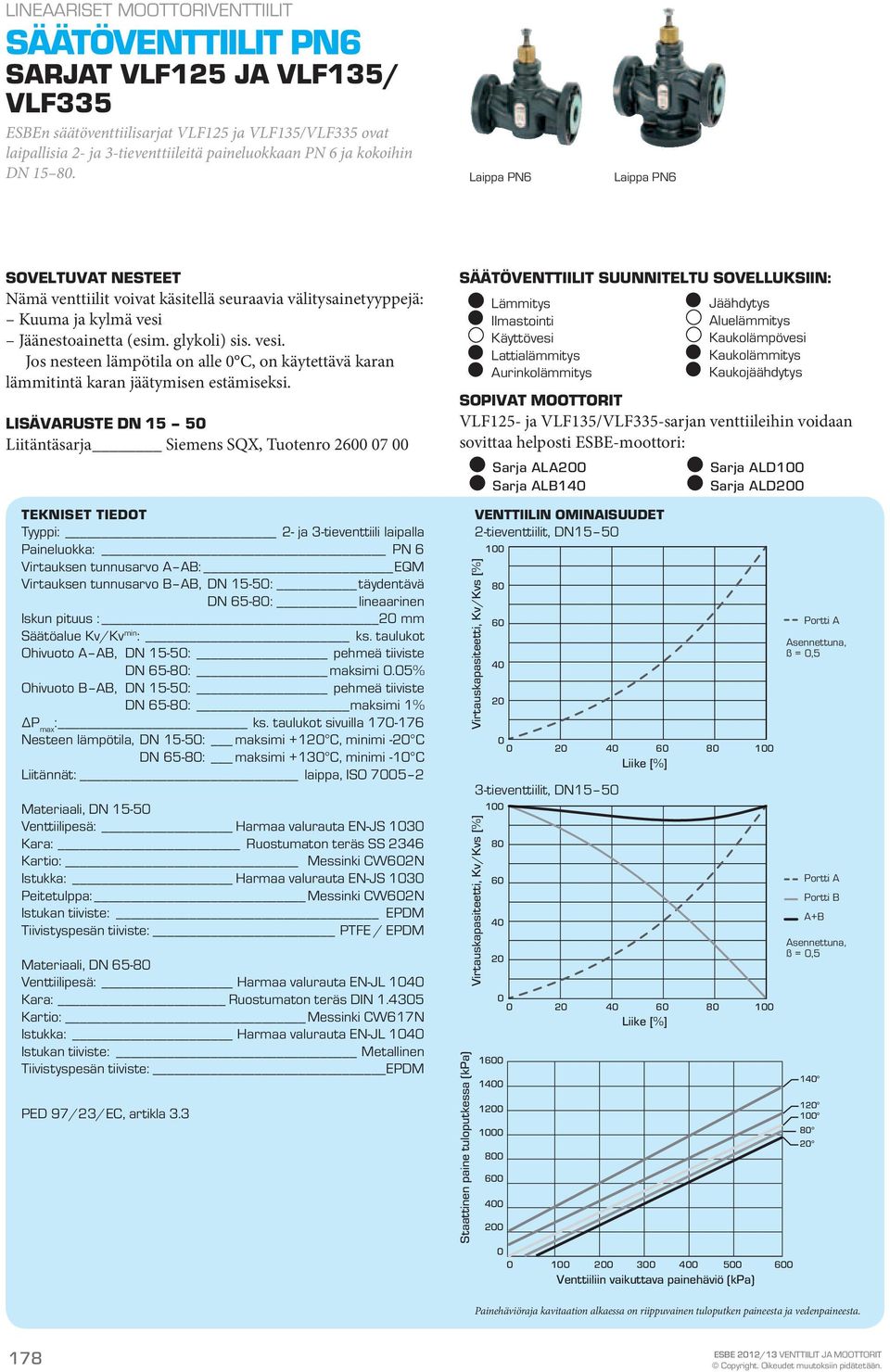

17 säätöventtiilit PN6 SRJT VLF125 ja VLF135/ VLF335 n säätöventtiilisarjat VLF125 ja VLF135/VLF335 ovat laipallisia 2- ja 3-tieventtiileitä paineluokkaan PN 6 ja kokoihin DN Laippa PN6 Laippa PN6 Soveltuvat nesteet Nämä venttiilit voivat käsitellä seuraavia välitysainetyyppejä: Kuuma ja kylmä vesi Jäänestoainetta (esim. glykoli) sis. vesi. Jos nesteen lämpötila on alle 0 C, on käytettävä karan lämmitintä karan jäätymisen estämiseksi. Lisävaruste DN Liitäntäsarja Siemens SQX, Tekniset tiedot Tyyppi: 2- ja 3-tieventtiili laipalla Paineluokka: PN 6 Virtauksen tunnusarvo : EQM Virtauksen tunnusarvo, DN 15-50: täydentävä DN 65-80: lineaarinen Iskun pituus : 20 mm Säätöalue Kv/Kv min : ks. taulukot Ohivuoto, DN 15-50: pehmeä tiiviste DN 65-80: maksimi 0.05% Ohivuoto, DN 15-50: pehmeä tiiviste DN 65-80: maksimi 1% P max : ks. taulukot sivuilla Nesteen lämpötila, DN 15-50: maksimi +120 C, minimi -20 C DN 65-80: maksimi +130 C, minimi -10 C Liitännät: laippa, ISO 75 2 Materiaali, DN Venttiilipesä: Harmaa valurauta EN-JS 1030 Kara: Ruostumaton teräs SS 2346 Kartio: Messinki CW602N Istukka: Harmaa valurauta EN-JS 1030 Peitetulppa: Messinki CW602N Istukan tiiviste: EPDM Tiivistyspesän tiiviste: PTFE / EPDM Materiaali, DN Venttiilipesä: Harmaa valurauta EN-JL 1040 Kara: Ruostumaton teräs DIN Kartio: Messinki CW617N Istukka: Harmaa valurauta EN-JL 1040 Istukan tiiviste: Metallinen Tiivistyspesän tiiviste: EPDM PED 97/23/EC, artikla 3.3 säätöventtiilit suunniteltu sovelluksiin: Sopivat moottorit VLF125- ja VLF135/VLF335-sarjan venttiileihin voidaan sovittaa helposti -moottori: Staattinen paine tuloputkessa (kpa) Lämmitys Ilmastointi Käyttövesi Lattialämmitys urinkolämmitys Sarja L2 Sarja L140 Venttiilin ominaisuudet 2-tieventtiilit, DN15 50 Virtauskapasiteetti, Kv/Kvs [%] Liike [%] 3-tieventtiilit, DN15 50 Virtauskapasiteetti, Kv/Kvs [%] Jäähdytys luelämmitys Kaukolämpövesi Kaukolämmitys Kaukojäähdytys Sarja LD1 Sarja LD Liike [%] Venttiiliin vaikuttava painehäviö (kpa) Portti sennettuna, ß = 0,5 Portti Portti + sennettuna, ß = 0,5 140 Painehäviöraja kavitaation alkaessa on riippuvainen tuloputken paineesta ja vedenpaineesta. 178

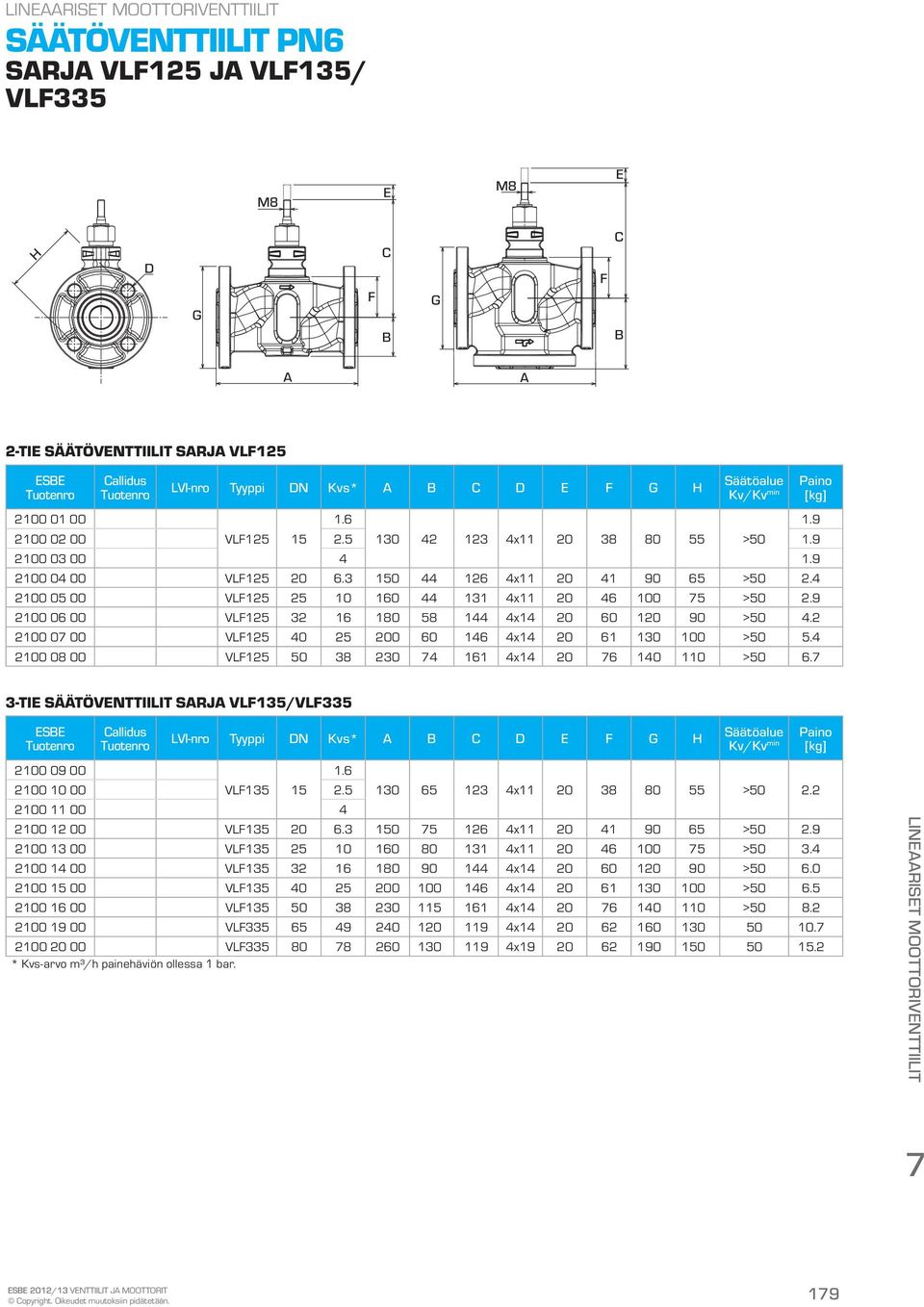

18 säätöventtiilit PN6 Sarja VLF125 ja VLF135/ VLF335 M8 E M8 E H D G F C G F C 2-tie säätöventtiilit sarja VLF125 LVI-nro Tyyppi DN Kvs* C D E F G H Säätöalue Kv/Kv min VLF x > VLF x > VLF x > VLF x > VLF x > VLF x > tie säätöventtiilit sarja VLF135/VLF335 LVI-nro Tyyppi DN Kvs* C D E F G H Säätöalue Kv/Kv min VLF x > VLF x > VLF x > VLF x > VLF x > VLF x > VLF x VLF x * Kvs-arvo m³/h painehäviön ollessa 1 bar. Lineaariset MOOTTORIVENTTIILIT 7 179

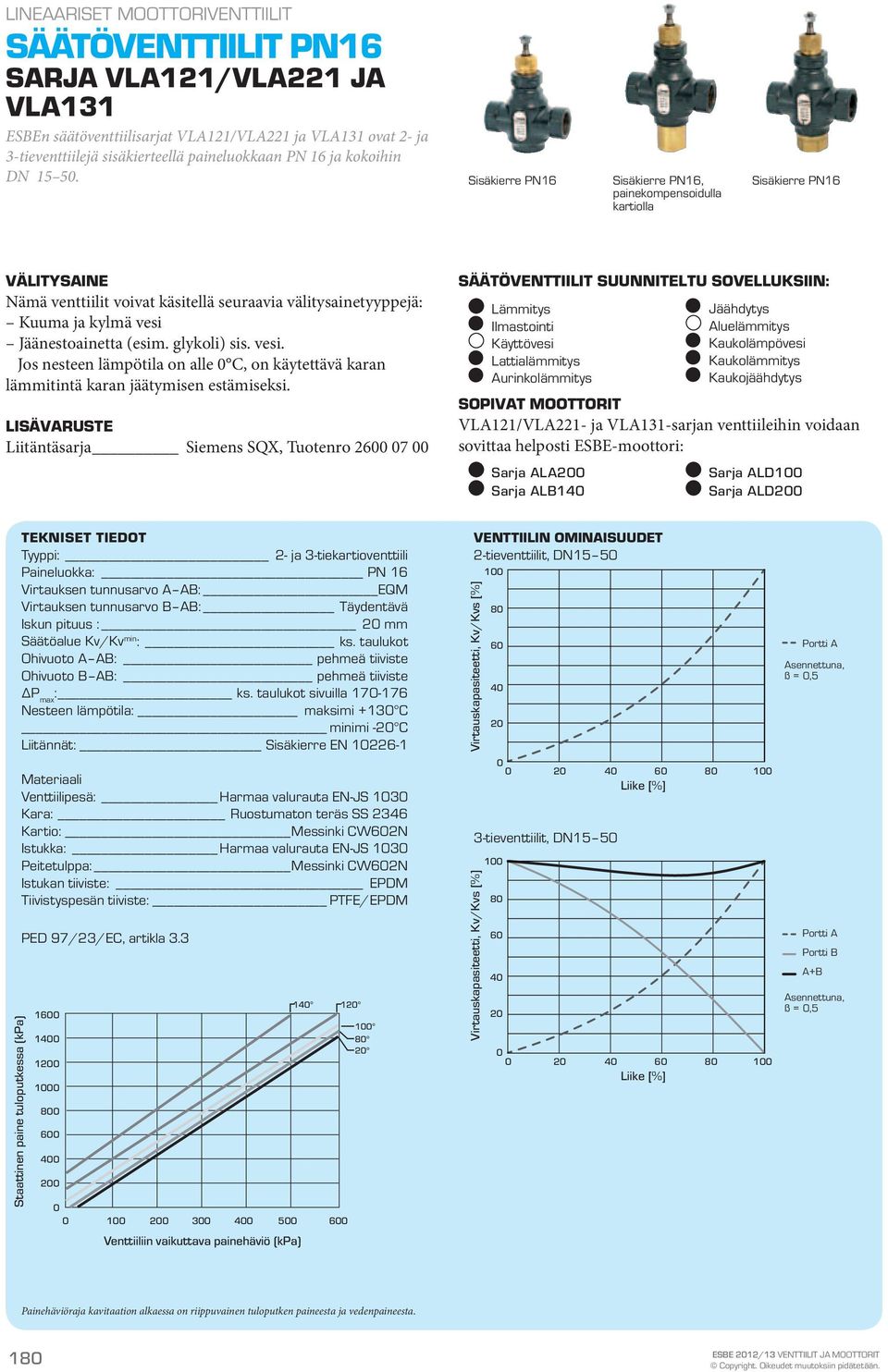

19 Säätöventtiilit PN16 Sarja VL121/VL221 ja VL131 n säätöventtiilisarjat VL121/VL221 ja VL131 ovat 2- ja 3-tieventtiilejä sisäkierteellä paineluokkaan PN 16 ja kokoihin DN Sisäkierre PN16 Sisäkierre PN16, painekompensoidulla kartiolla Sisäkierre PN16 Välitysaine Nämä venttiilit voivat käsitellä seuraavia välitysainetyyppejä: Kuuma ja kylmä vesi Jäänestoainetta (esim. glykoli) sis. vesi. Jos nesteen lämpötila on alle 0 C, on käytettävä karan lämmitintä karan jäätymisen estämiseksi. Lisävaruste Liitäntäsarja Siemens SQX, säätöventtiilit suunniteltu sovelluksiin: Lämmitys Ilmastointi Käyttövesi Lattialämmitys urinkolämmitys Sopivat moottorit VL121/VL221- ja VL131-sarjan venttiileihin voidaan sovittaa helposti -moottori: Sarja L2 Sarja L140 Jäähdytys luelämmitys Kaukolämpövesi Kaukolämmitys Kaukojäähdytys Sarja LD1 Sarja LD2 Staattinen paine tuloputkessa (kpa) Tekniset tiedot Tyyppi: 2- ja 3-tiekartioventtiili Paineluokka: PN 16 Virtauksen tunnusarvo : EQM Virtauksen tunnusarvo : Täydentävä Iskun pituus : 20 mm Säätöalue Kv/Kv min : ks. taulukot Ohivuoto : pehmeä tiiviste Ohivuoto : pehmeä tiiviste P max : ks. taulukot sivuilla Nesteen lämpötila: maksimi +130 C minimi -20 C Liitännät: Sisäkierre EN Materiaali Venttiilipesä: Harmaa valurauta EN-JS 1030 Kara: Ruostumaton teräs SS 2346 Kartio: Messinki CW602N Istukka: Harmaa valurauta EN-JS 1030 Peitetulppa: Messinki CW602N Istukan tiiviste: EPDM Tiivistyspesän tiiviste: PTFE/EPDM PED 97/23/EC, artikla Venttiiliin vaikuttava painehäviö (kpa) Venttiilin ominaisuudet 2-tieventtiilit, DN15 50 Virtauskapasiteetti, Kv/Kvs [%] Virtauskapasiteetti, Kv/Kvs [%] Liike [%] 3-tieventtiilit, DN Liike [%] Portti sennettuna, ß = 0,5 Portti Portti + sennettuna, ß = 0,5 Painehäviöraja kavitaation alkaessa on riippuvainen tuloputken paineesta ja vedenpaineesta. 180

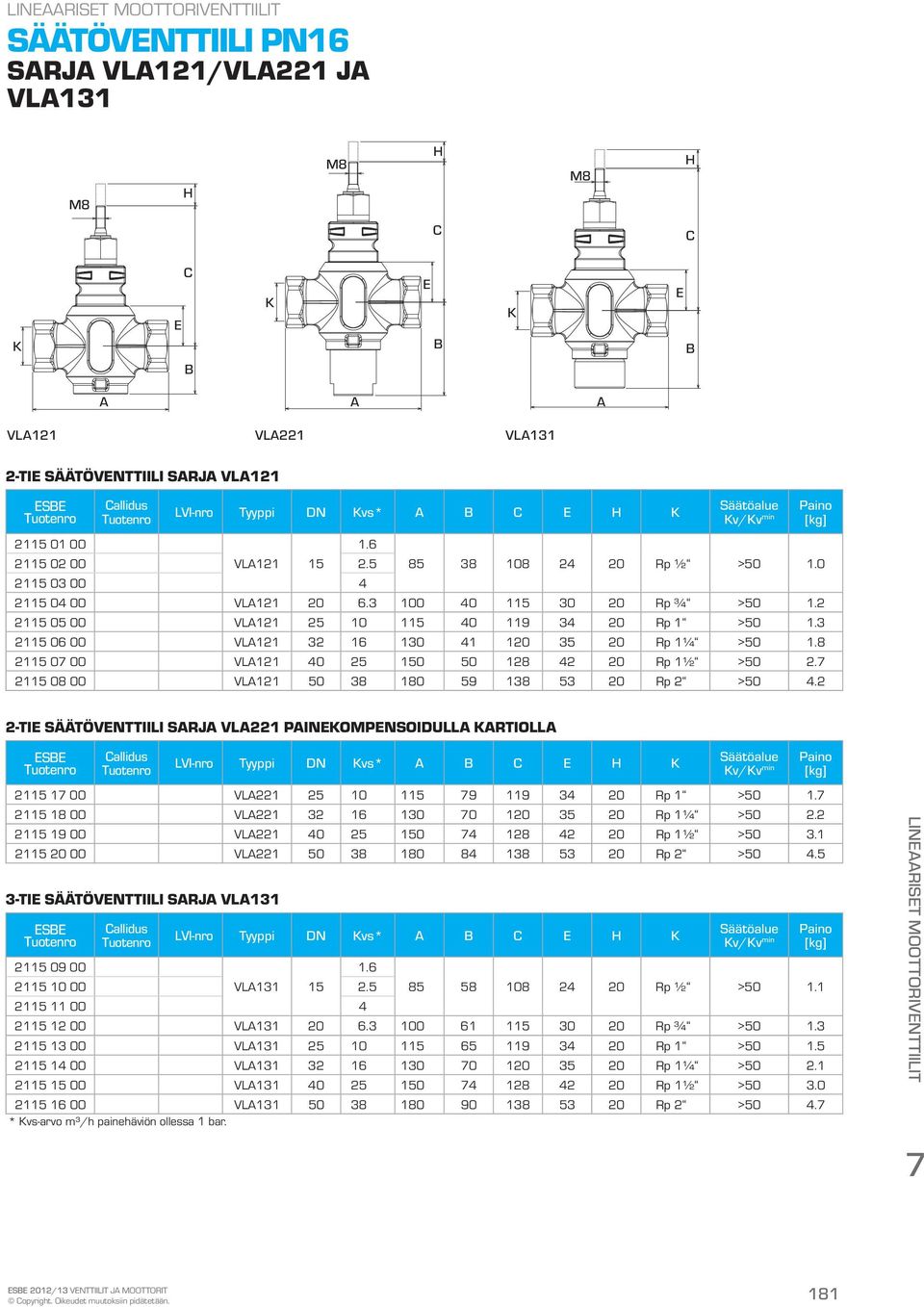

20 säätöventtiili PN16 Sarja VL121/VL221 ja VL131 M8 H M8 H M8 H C C K E C K E K E VL121 VL221 VL131 2-tie säätöventtiili Sarja VL121 LVI-nro Tyyppi DN Kvs* C E H K Säätöalue Kv/Kv min VL Rp ½ > VL Rp ¾ > VL Rp 1 > VL Rp 1¼ > VL Rp 1½ > VL Rp 2 > tie säätöventtiili Sarja VL221 painekompensoidulla kartiolla 3-TIE säätöventtiili Sarja VL131 LVI-nro Tyyppi DN Kvs* C E H K Säätöalue Kv/Kv min VL Rp 1 > VL Rp 1¼ > VL Rp 1½ > VL Rp 2 > LVI-nro Tyyppi DN Kvs* C E H K Säätöalue Kv/Kv min VL Rp ½ > VL Rp ¾ > VL Rp 1 > VL Rp 1¼ > VL Rp 1½ > VL Rp 2 > * Kvs-arvo m³/h painehäviön ollessa 1 bar. Lineaariset MOOTTORIVENTTIILIT 7 181

21 Säätöventtiilit PN16 Sarja VL325/VL225/ VL425 ja VL335/VL235 n säätöventtiilisarjat VL325/VL225/VL425 ja VL335/ VL235 ovat laipallisia 2-ja 3-tieventtiilejä paineluokkaan PN 16 ja kokoihin DN Laippa PN16 Laippa PN16, painekompensoidulla kartiolla Laippa PN16 Välitysaine Nämä venttiilit voivat käsitellä seuraavia välitysainetyyppejä: Kuuma ja kylmä vesi Jäänestoainetta (esim. glykoli) sis. vesi - Matalapaineinen höyry <115 C, vain DN Jos nesteen lämpötila on alle 0 C, on käytettävä karan lämmitintä karan jäätymisen estämiseksi. Lisävaruste DN Liitäntäsarja Siemens SQX, säätöventtiilit suunniteltu sovelluksiin: Lämmitys Jäähdytys Ilmastointi luelämmitys Käyttövesi Kaukolämpövesi Lattialämmitys Kaukolämmitys urinkolämmitys Kaukojäähdytys Sopivat moottorit VL325/VL225/VL425- ja VL335/VL235-sarjan venttiileihin voidaan sovittaa helposti -moottori: Sarja L2 Sarja L140 Sarja LD1 Sarja LD2 Tekniset tiedot Tyyppi: 2- ja 3-tiekartioventtiili Paineluokka: PN 16 Virtauksen tunnusarvo : EQM Virtauksen tunnusarvo : DN 15-50, Täydentävä DN , Lineaarinen Iskun pituus : DN 15-80, 20 mm DN 1-150, 40 mm Säätöalue Kv/Kv min : ks. taulukot Ohivuoto : DN 15-50, pehmeä tiiviste DN , 0.05% Ohivuoto : DN 15-50, pehmeä tiiviste DN , 1% P max : ks. taulukot sivuilla Nesteen lämpötila: DN 15-50, maksimi +130 C minimi -20 C DN , maksimi +120 C minimi -10 C Liitännät: laippa, ISO 75 2 Materiaali DN Venttiilipesä: Harmaa valurauta EN-JS 1030 Kara: Ruostumaton teräs SS 2346 Kartio: Messinki CW602N Istukka: Harmaa valurauta EN-JS 1030 Peitetulppa: Messinki CW602N Istukan tiiviste: EPDM Tiivistyspesän tiiviste: PTFE/EPDM Materiaali DN Venttiilipesä: Harmaa valurauta EN-JL 1040 Kara: Ruostumaton teräs DIN Kartio: Messinki CW617N Istukka: Harmaa valurauta EN-JL 1040 Istukan tiiviste: Metallinen Tiivistyspesän tiiviste: EPDM PED 97/23/EC, artikla 3.3 Staattinen paine tuloputkessa (kpa) Venttiilin ominaisuudet 2-tieventtiilit, DN15 50 Virtauskapasiteetti, Kv/Kvs [%] Liike [%] 3-tieventtiilit, DN15 50 Virtauskapasiteetti, Kv/Kvs [%] Liike [%] Venttiiliin vaikuttava painehäviö (kpa) Portti sennettuna, ß = 0,5 Portti Portti + sennettuna, ß = 0,5 140 Painehäviöraja kavitaation alkaessa on riippuvainen tuloputken paineesta ja vedenpaineesta. 182

22 Säätöventtiilit PN16 Sarja VL325/VL225/ VL425 ja VL335/VL235 M8 E M8 E M8 E H D G F C G F C G F C VL325/VL225 VL425 VL335/VL235 2-tie Säätöventtiilit Sarja VL325/VL225 LVI-nro Tyyppi DN Kvs* C D E F G H Säätöalue Kv/Kv min VL x > VL x > VL x > VL x > VL x > VL x > VL x VL x VL x VL x VL x tie Säätöventtiilit Sarja VL425 PINEKOMPENSOIDULL KRTIOLL LVI-nro Tyyppi DN Kvs* C D E F G H 3-tie Säätöventtiilit Sarja VL335/VL235 Säätöalue Kv/Kv min VL x > VL x > VL x > VL x > LVI-nro Tyyppi DN Kvs* C D E F G H Säätöalue Kv/Kv min VL x > VL x > VL x > VL x > VL x > VL x > VL x VL x VL x VL x VL x * Kvs-arvo m³/h painehäviön ollessa 1 bar. Lineaariset MOOTTORIVENTTIILIT 7 183

23 Säätöventtiilit PN16 Sarja VLE122/VLE222 ja VLE132 n säätöventtiilisarjat VLE122/VLE222 ja VLE132 ovat ulkokierteellisiä 2- ja 3-tie venttiileitä paineluokkaan PN 16 ja kokoihin DN Ulkokierre PN16 Ulkokierre PN16, painekompensoidulla kartiolla Ulkokierre PN16 Välitysaine Nämä venttiilit voivat käsitellä seuraavia välitysainetyyppejä: Kuuma ja kylmä vesi Jäänestoainetta (esim. glykoli) sis. vesi Jos nesteen lämpötila on alle 0 C, on käytettävä karan lämmitintä karan jäätymisen estämiseksi. Lisävaruste Lisävarusteina liitäntäsarjat sisäruuviliitoksilla ja hitsaussekä juottoliitännällä, ks. sivu 198. Liitäntäsarja Siemens SQX, Säätöventtiilit suunniteltu sovelluksiin: Lämmitys Ilmastointi Käyttövesi Lattialämmitys urinkolämmitys Sopivat moottorit VLE122/VLE222- ja VLE132-sarjan venttiileihin voidaan sovittaa helposti -moottori: Sarja L2 Sarja L140 Jäähdytys luelämmitys Kaukolämpövesi Kaukolämmitys Kaukojäähdytys Sarja LD1 Sarja LD2 Staattinen paine tuloputkessa (kpa) Tekniset tiedot Tyyppi: 2- ja 3-tiekartioventtiili Paineluokka: PN 16 Virtauksen tunnusarvo : EQM Virtauksen tunnusarvo : Täydentävä Iskun pituus : 20 mm Säätöalue Kv/Kv min : ks. taulukot Ohivuoto : maksimi 0.02% Ohivuoto : maksimi 0.05% P max : ks. taulukot sivuilla Nesteen lämpötila: maksimi +150 C minimi -20 C Liitännät: Ulkokierre, ISO 228/1 Materiaali Venttiilipesä: pronssi Rg5 Kara: Ruostumaton teräs SS 2346 Kartio: Ruostumaton teräs SS 2346 Istukka: Ruostumaton teräs SS 2346 Peitetulppa: Messinki CW602N Istukan tiiviste: Metallinen Tiivistyspesän tiiviste: PTFE/EPDM PED 97/23/EC, artikla Venttiilin ominaisuudet 2-tieventtiilit, DN15 50 Virtauskapasiteetti, Kv/Kvs [%] Liike [%] 3-tieventtiilit, DN15 50 Virtauskapasiteetti, Kv/Kvs [%] Liike [%] Portti sennettuna, ß = 0,5 Portti Portti + sennettuna, ß = 0, Venttiiliin vaikuttava painehäviö (kpa) Painehäviöraja kavitaation alkaessa on riippuvainen tuloputken paineesta ja vedenpaineesta. 184

24 Säätöventtiilit PN16 Sarja VLE122/VLE222 ja VLE132 M8 H M8 H C C K E K E 2-tie Säätöventtiilit Sarja VLE122 LVI-nro Tyyppi DN Kvs* C E H K Säätöalue Kv/Kv min VLE G 1 > VLE G 1¼ > VLE G 1½ > VLE G 2 > VLE G 2¼ > VLE G 2¾ > tie Säätöventtiilit Sarja VLE222 painekompensoidulla kartiolla 3-tie Säätöventtiilit Sarja VLE132 LVI-nro Tyyppi DN Kvs* C E H K Säätöalue Kv/Kv min VLE G 1½ > VLE G 2 > VLE G 2¼ > VLE G 2¾ >1 4.3 LVI-nro Tyyppi DN Kvs* C E H K Säätöalue Kv/Kv min VLE G 1 > VLE G 1¼ > VLE G 1½ > VLE G 2 > VLE G 2¼ > VLE G 2¾ >1 4.6 * Kvs-arvo m³/h painehäviön ollessa 1 bar. Lineaariset MOOTTORIVENTTIILIT 7 185

25 Säätöventtiilit PN16 Sarja VLE325 n laipallinen säätöventtiilisarja VLE325 on suunniteltu erityisesti korvaamaan vanhemmissa järjestelmissä olevat STL-venttiilit. Laippa PN16 Välitysaine Nämä venttiilit voivat käsitellä seuraavia välitysainetyyppejä: Kuuma ja kylmä vesi Jäänestoainetta (esim. glykoli) sis. vesi Jos nesteen lämpötila on alle 0 C, on käytettävä karan lämmitintä karan jäätymisen estämiseksi. Säätöventtiilit suunniteltu sovelluksiin: Lämmitys Ilmastointi Käyttövesi Lattialämmitys urinkolämmitys Sopivat moottorit VLE325-sarjan venttiileihin voidaan sovittaa helposti -moottori: Sarja L2 Sarja L140 Jäähdytys luelämmitys Kaukolämpövesi Kaukolämmitys Kaukojäähdytys Sarja LD1 Sarja LD2 Tekniset tiedot Tyyppi: 2-tiekartioventtiili Paineluokka: PN 16 Virtauksen tunnusarvo : EQM Iskun pituus : 20 mm Säätöalue: ks. taulukko Ohivuoto : maksimi 0.02% P max *: ks. alla oleva kaavio Nesteen lämpötila: maksimi +130 C minimi 20 C Liitännät: laippa, ISO 75 2 * Pmax = Maks. paine-ero venttiilin ja säätömoottori yhdistelmälle. Materiaali Venttiilipesä: Pronssi Rg5 laippa: Teräs SS 1914 Kara: Ruostumaton teräs SS 2346 Kartio: Ruostumaton teräs SS 2346 Istukka: Ruostumaton teräs SS 2346 Peitetulppa: Messinki CW602N Istukan tiiviste: Metallinen Tiivistyspesän tiiviste: PTFE/EPDM PED 97/23/EC, artikla 3.3 Venttiilin ominaisuudet 2-tieventtiilit, DN15 50 Virtauskapasiteetti, Kv/Kvs [%] Liike [%] Portti sennettuna, ß = 0, Vääntömomentti [N] L L Venttiilit Kv-arvo 6.3 Venttiilit Kv-arvo ΔP Tarvittava säätölaitteen sulkuvoima 0,02%:n tiiviyden saavuttamiseksi Kv-arvosta. 186

26 Säätöventtiilit PN16 Sarja VLE325 M8 E C D G F H 2-tie Säätöventtiilit Sarja VLE325. LVI-nro Tyyppi DN Kvs* C D E F G H VLE VLE VLE VLE * Kvs-arvo m³/h painehäviön ollessa 1 bar. Säätöalue Kv/Kv min x > x > x > x >1 5.6 Lineaariset MOOTTORIVENTTIILIT 7 187

27 Säätöventtiilit PN25 Sarja VLC125 ja VLC225 n säätöventtiilisarjat VLC125 ja VLC225 ovat laipallisia 2-tieventtiilejä paineluokkaan PN 25 ja kokoihin DN Laippa PN25 Laippa PN25, painekompensoidulla kartiolla Välitysaine Nämä venttiilit voivat käsitellä seuraavia välitysainetyyppejä: Kuuma ja kylmä vesi Jäänestoainetta (esim. glykoli) sis. vesi Jos nesteen lämpötila on alle 0 C, on käytettävä karan lämmitintä karan jäätymisen estämiseksi. Lisävaruste DN Liitäntäsarja Siemens SQX, Säätöventtiilit suunniteltu sovelluksiin: Lämmitys Ilmastointi Käyttövesi Lattialämmitys urinkolämmitys Sopivat moottorit VLC125- ja VLC225-sarjan venttiileihin voidaan sovittaa helposti -moottori: Sarja L2 Sarja L140 Jäähdytys luelämmitys Kaukolämpövesi Kaukolämmitys Kaukojäähdytys Sarja LD1 Sarja LD2 Tekniset tiedot Tyyppi: 2-tiekartioventtiili Paineluokka: PN 25 Virtauksen tunnusarvo : EQM Iskun pituus : 20 mm Säätöalue Kv/Kv min : ks. taulukko Ohivuoto : maksimi 0.02% P max : ks. taulukot sivuilla Nesteen lämpötila: maksimi +150 C minimi 20 C Liitännät: laippa, ISO 75 2 Materiaali Venttiilipesä: Harmaa valurauta EN-JS 1030 Kara: Ruostumaton teräs SS 2346 Kartio: Ruostumaton teräs SS 2346 Istukka: Ruostumaton teräs SS 2346 Istukan tiiviste: Metallinen Tiivistyspesän tiiviste: PTFE/EPDM Venttiilin ominaisuudet 2-tieventtiilit, DN15 50 Virtauskapasiteetti, Kv/Kvs [%] Liike [%] Portti sennettuna, ß = 0,5 PED 97/23/EC, artikla Staattinen paine tuloputkessa (kpa) Venttiiliin vaikuttava painehäviö (kpa) 9 Painehäviöraja kavitaation alkaessa on riippuvainen tuloputken paineesta ja veden lämpötilasta. 188

28 Säätöventtiilit PN25 Sarja VLC125 ja VLC225 M8 E H D C G F 2-tie Säätöventtiilit Sarja VLC125 LVI-nro Tyyppi DN Kvs* C D E F G H Säätöalue Kv/Kv min VLC x > VLC x > > > VLC x > > > VLC x > > > > VLC x > > > > VLC x > tie Säätöventtiilit Sarja VLC225 painekompensoidulla kartiolla LVI-nro Tyyppi DN Kvs* C D E F G H Säätöalue Kv/Kv min VLC x > VLC x > VLC x > VLC x > * Kvs-arvo m³/h painehäviön ollessa 1 bar. Lineaariset MOOTTORIVENTTIILIT 7 189

29 Säätöventtiilit PN25 Sarja VLC325 ja VLC425 n säätöventtiilisarjat VLC325 ja VLC425 ovat laipallisia 2-tieventtiilejä paineluokkaan PN 25 ja kokoihin DN Venttiilisarjoissa VLC325/VLC425 on korkean lämpötilan tiivistyspesä jopa 180 C käyttöön. Laippa PN25 Laippa PN25, painekompensoidulla kartiolla Välitysaine Nämä venttiilit voivat käsitellä seuraavia välitysainetyyppejä: Kuuma ja kylmä vesi Jäänestoainetta (esim. glykoli) sis. vesi Jos nesteen lämpötila on alle 0 C, on käytettävä karan lämmitintä karan jäätymisen estämiseksi. Lisävaruste DN Liitäntäsarja Siemens SQX, Säätöventtiilit suunniteltu sovelluksiin: Lämmitys Ilmastointi Käyttövesi Lattialämmitys urinkolämmitys Sopivat moottorit VLC325- ja VLC425-sarjan venttiileihin voidaan sovittaa helposti -moottori: Sarja L2 Sarja L140 Jäähdytys luelämmitys Kaukolämpövesi Kaukolämmitys Kaukojäähdytys Sarja LD1 Sarja LD2 Tekniset tiedot Tyyppi: 2-tiekartioventtiili Paineluokka: PN 25 Virtauksen tunnusarvo : EQM Iskun pituus : 20 mm Säätöalue Kv/Kv min : ks. taulukko Ohivuoto : maksimi 0.02% of Kv P max : ks. taulukot sivuilla Nesteen lämpötila: maksimi +180 C minimi 20 C Liitännät: laippa, ISO 75 2 Materiaali Venttiilipesä: Harmaa valurauta EN-JS 1030 Kara: Ruostumaton teräs SS 2346 Kartio: Ruostumaton teräs SS 2346 Istukka: Ruostumaton teräs SS 2346 Istukan tiiviste: Metallinen Tiivistyspesän tiiviste: PTFE/EPDM Venttiilin ominaisuudet 2-tieventtiilit, DN15 50 Virtauskapasiteetti, Kv/Kvs [%] Liike [%] Portti sennettuna, ß = 0,5 PED 97/23/EC, artikla Staattinen paine tuloputkessa (kpa) Venttiiliin vaikuttava painehäviö (kpa) 9 Painehäviöraja kavitaation alkaessa on riippuvainen tuloputken paineesta ja veden lämpötilasta. 190

30 Säätöventtiilit PN25 Sarja VLC325 ja VLC425 M8 E H D C G F 2-tie Säätöventtiilit Sarja VLC325 LVI-nro Tyyppi DN Kvs* C D E F G H Säätöalue Kv/Kv min VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > Tie Säätöventtiilit Sarja VLC425 painekompensoidulla kartiolla LVI-nro Tyyppi DN Kvs* C D E F G H Säätöalue Kv/Kv min VLC x > VLC x > VLC x > VLC x > * Kvs-arvo m³/h painehäviön ollessa 1 bar. Lineaariset MOOTTORIVENTTIILIT 7 191

31 Säätömoottorit Sarja L2 n säätömoottorisarja L on helppo ja nopea asentaa n säätöventtiileihin. Moottorit soveltuvat 750 N vääntövoiman tai nopeaa käyntiaikaa vaativiin kohteisiin. 3-piste/suhteellinen KÄYTTÖ Moottoreita ohjataan joko 3-pistesignaalilla (lisää/vähennä) jännitteellä 24VC tai 230VC, tai tasasuhteisella signaalilla (0..10 V, V, m tai m) jännitteellä 24VC. Säätömoottori on helppo asentaa. Se on suunniteltu liitettäväksi suoraan n säätöventtiiliin, jonka iskun pituus on mm, ja moottorin voimansiirto rajoittaa iskunpitutta. sennussarjaa ei siis tarvita. Tasasuhteisella signaalilla ohjatun säätömoottorin toiminta-alue säätyy automaattisesti säätöventtiilin iskunpituuden mukaan. TOIMINT Säätömoottori Säätömoottoria ohjaa ohjauskeskuksesta tuleva signaali. Lineaarinen liike välitetään venttiilin karaan tangon välityksellä. Käsiohjaus Säätömoottoria on helppo ohjata käsin etukannessa olevasta kuusiokoloavaimesta. sennon ilmaisin Liikkeen päätyasennot on ilmaistu kotelon punaisella ja sinisellä. Tasasuhteista signaalia käyttävissä moottoreissa on myös 2 10 VDC -kierrätyssignaali, jossa 2V vastaa asentoa suljettu ja 10 asentoa täysin auki. Vaiheittainen ohjaus Säätömoottoreita (3-piste) pystytään ohjaamaan vaiheittain. sennustarvikkeet sennussarjoja ei tarvita, kun moottori liitetään n venttiileihin. Liitäntäsarjoja on saatavissa muiden valmistajien venttiileihin seuraavasti: ri 12485, 12486, 12487, Danfoss VF3, VFS2, VR3, VRG Honeywell V5011R, V5013R, V538, V5049, V5050, V5328, _ V5329, V5329C, V5095, V176, V Hora 216GG, 206GG, 306GG, 316GG_ Osby/Regin MTV/MTVS, MTR/MTRS, 2S/2S, FRS, GTR/RTV/TRV, GTVS/RTVS, GTRS/RTRS Satchwell VZ, VJF, VSF 15-50, VZF, MZF Sauter 6F, 6G, 6R, 6S, XD, XE, V6F, V6G, V6R, V6S, VXD, VXE Sauter UD, UE, VUE Siemens VVF 31, VXF 31, VVG 41, VXG 41, VVF 52, VXF 21, VXF 41, VVF ( nro ) Wittler V225T, V206H, V216H, V216R, V306H, V316H, V316R Sopivat OHJUSVENTTIILIT Sarja VL121, VL221, VL131 Sarja VL325, VL335, VL425 Sarja VL225, VL235 DN80 Sarja VLE122, VLE222, VLE132 Sarja VLF125, VLF135, VLF335 Tekniset tiedot Jännite (±10%): ks. taulukko Ympäristön lämpötila: 10 C* +50 C Nesteen lämpötila: 20 C* +180 C Ympäristön kosteus: maksimi. 90% RH Kotelointiluokka: IP 54 Suojaluokitus: II : 1.2 kg Iskun pituus : mm Kytkentäaika: maksimi 20%/h Materiaali Kansi: muovi Pesä: alumiini * Jos nesteen lämpötila on alle 0 C, on käytettävä karan lämmitintä karan jäätymisen estämiseksi. LVD 26/95/EC EMC 24/108/EC RoHS 22/95/EC Sähkökytkennät Moninapainen sähkökatkaisija on asennettava ennen säätömoottoria.. Sarja L221, L222 Virran syöttö Tulo Lähtö Sarja VLE325 Sarja VLC125, VLC225 Sarja VLC325, VLC425 Maadoitus Lisävaruste Karan lämmitin DN 15-50, 24V Sarja L223

32 Säätömoottorit Sarja L sarja L221, 3-pisteohjaussignaali, 230 V C. LVI-nro Tyyppi Jännite [V] Vääntömomentti [N] Käyntiaika (20mm) L V C, 50Hz Tehon tarve [V] 5.0 Huom sarja L222, 3-pisteohjaussignaali, 24 V C. LVI-nro Tyyppi Jännite [V] Vääntömomentti [N] Käyntiaika (20mm) L V C, 50Hz Tehon tarve [V] 3.0 Huom sarja L223, suhteellinen ohjaussignaali 24 V C/DC. LVI-nro Tyyppi Jännite [V] Vääntömomentti [N] Käyntiaika (20mm) L V C/DC, 50/60Hz Huomautus 1) Ohjaussignaali V, V, m tai m Tehon tarve [V] 7.5 1) Huom Lineaariset MOOTTORIVENTTIILIT 7 193

33 Säätömoottorit Sarja L1 n venttiilimoottorisarja L on suunniteltu erityisesti suurta säätötarkkuutta ja nopeutta vaativiin käyttökohteissin. 3-piste/suhteellinen KÄYTTÖ Moottoreita ohjataan joko tasasuhteisella (0..10V, 2..10V) tai 3-piste (lisää/vähennä) -signaalilla. Tasasuhteinen signaali takaa korkean säätönopeuden. Moottorin automatiikka huolehtii siitä, että käyntiaika on aina sama venttiilin iskunpituudesta riippumatta. Moottori on helppo asentaa ja kiinnittää. Liitettässä suoraan n säätöventtiiliin mitään asennussarjaa ei tarvita. Moottorin toiminta-alue säätyy automaattisesti venttiilin iskunpituuden mukaan. Moottorin automatiikka huolehtii ventiiilin ääriasentojen säätämisestä. TOIMINT Säätömoottori Säätömoottoria ohjaa ohjauskeskuksesta tuleva signaali. Venttiilin karaa ohjaava hammastanko liikkuu kohtisuorasti. Käsiohjaus Säätömoottorissa on kampi käsikäyttöä varten. Kun kampi väännetään alas, moottori pysähtyy, ja säätömoottoria voidaan tällöin ohjata käsin. sennonilmaisin Moottorissa on 2 10 VDC kierrätyssignaali, jossa 2 V vastaa asentoa suljettu ja 10 asentoa täysin auki.. Ääriasentojen kytkentä Käytettäessä vaiheittaista ohjausta kytkentöjävoidaan käyttää asentojen suljettu ja täysin auki vaihtamiseen. sennustarvikkeet sennussarjaa ei tarvita liitettäessä suoraan n venttiiliin. Liitäntäsarjoja on saatavana muiden valmistajien venttiileihin seuraavasti: Siemens VVF 31, VXF 31, VVG 41, VXG 41, VVF 52, VVF 61, VXF 61, VVF 45, VVF 51, VXF 11, VVG 11, VFG ( nro ) Satchwell VZ, VJF, VSF 15 50, VZF, MZF Lisävaruste Ääriasentojen kytkentä, 24 V: Sopivat OHJUSVENTTIILIT Sarja VL121, VL221, VL131 Sarja VL325, VL335, VL425 Sarja VLE122, VLE222, VLE132 Sarja VLF125, VLF135, VLF335 Tekniset tiedot Jännite: 24 V C ±10%, 50/60 Hz Tehon tarve: 15 V Käyntiaika tasasuhteisella signaalilla: Venttiilin iskun pituus mm: 15 s Venttiilin iskun pituus mm: 20 s Venttiilin iskun pituus mm: 30 s Käyntiaika lisää/vähennä-signaalilla: 3 s/60 s Iskun pituus : mm Vääntömomentti: 8 N Kytkentäaika: maksimi 20%/h Kytkentä, kohta Y, ohjausjännite: 2 10 V (0 1%) Ympäristön lämpötila: 10 C +50 C * Ympäristön kosteus: maksimi. 90% RH Kotelointiluokka: IP 54 Materiaali Kansi: muovi / metalli Pesä: alumiini : 1.8 kg * Jos nesteen lämpötila on alle 0 C, on käytettävä karan lämmitintä karan jäätymisen estämiseksi. LVD 26/95/EC EMC 24/108/EC RoHS 22/95/EC Sähkökytkennät Y X1 MX VH VC GO Y = Palautussignaali X1 = Ohjaussignaali MX = Neutraalil VH/VC =Lisää/Vähennä GO/G = Käyttöjännite Sarja VLE325 Sarja VL225, VL235 Sarja VLC125, VLC225 Sarja VLC325, VLC425 G 0 V 24 VC 194
