Saunat ja rakennusohjeet. Tee koti, jossa mieli lepää.

Transkriptio

1 Saunat ja rakennusohjeet Tee koti, jossa mieli lepää.

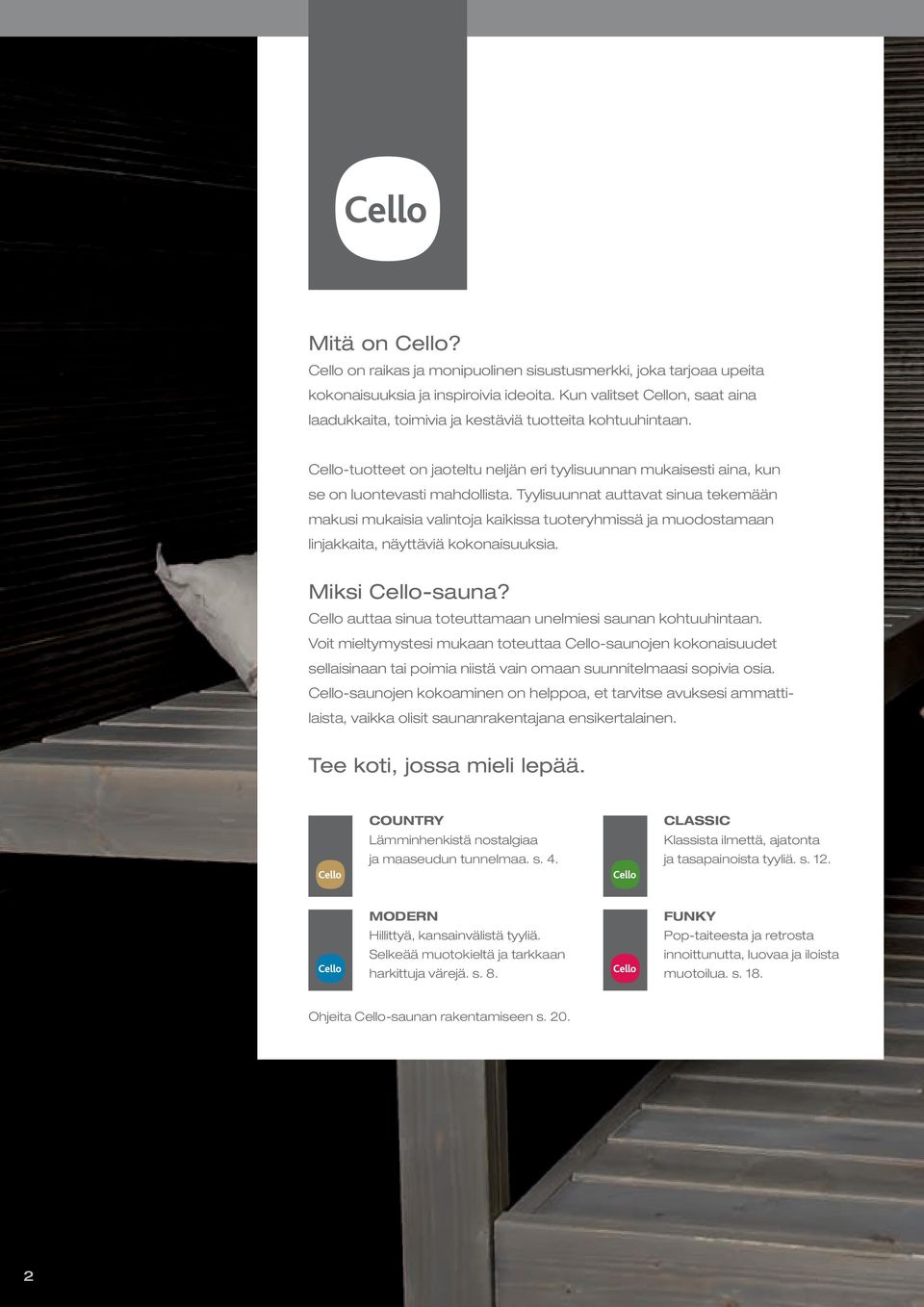

2 Mitä on Cello? Cello on raikas ja monipuolinen sisustusmerkki, joka tarjoaa upeita kokonaisuuksia ja inspiroivia ideoita. Kun valitset Cellon, saat aina laadukkaita, toimivia ja kestäviä tuotteita kohtuuhintaan. Cello-tuotteet on jaoteltu neljän eri tyylisuunnan mukaisesti aina, kun se on luontevasti mahdollista. Tyylisuunnat auttavat sinua tekemään makusi mukaisia valintoja kaikissa tuoteryhmissä ja muodostamaan linjakkaita, näyttäviä kokonaisuuksia. Miksi Cello-sauna? Cello auttaa sinua toteuttamaan unelmiesi saunan kohtuuhintaan. Voit mieltymystesi mukaan toteuttaa Cello-saunojen kokonaisuudet sellaisinaan tai poimia niistä vain omaan suunnitelmaasi sopivia osia. Cello-saunojen kokoaminen on helppoa, et tarvitse avuksesi ammattilaista, vaikka olisit saunanrakentajana ensikertalainen. Tee koti, jossa mieli lepää. COUNTRY Lämminhenkistä nostalgiaa ja maaseudun tunnelmaa. s. 4. CLASSIC Klassista ilmettä, ajatonta ja tasapainoista tyyliä. s. 12. MODERN Hillittyä, kansainvälistä tyyliä. Selkeää muotokieltä ja tarkkaan harkittuja värejä. s. 8. FUNKY Pop-taiteesta ja retrosta innoittunutta, luovaa ja iloista muotoilua. s. 18. Ohjeita Cello-saunan rakentamiseen s

3 3

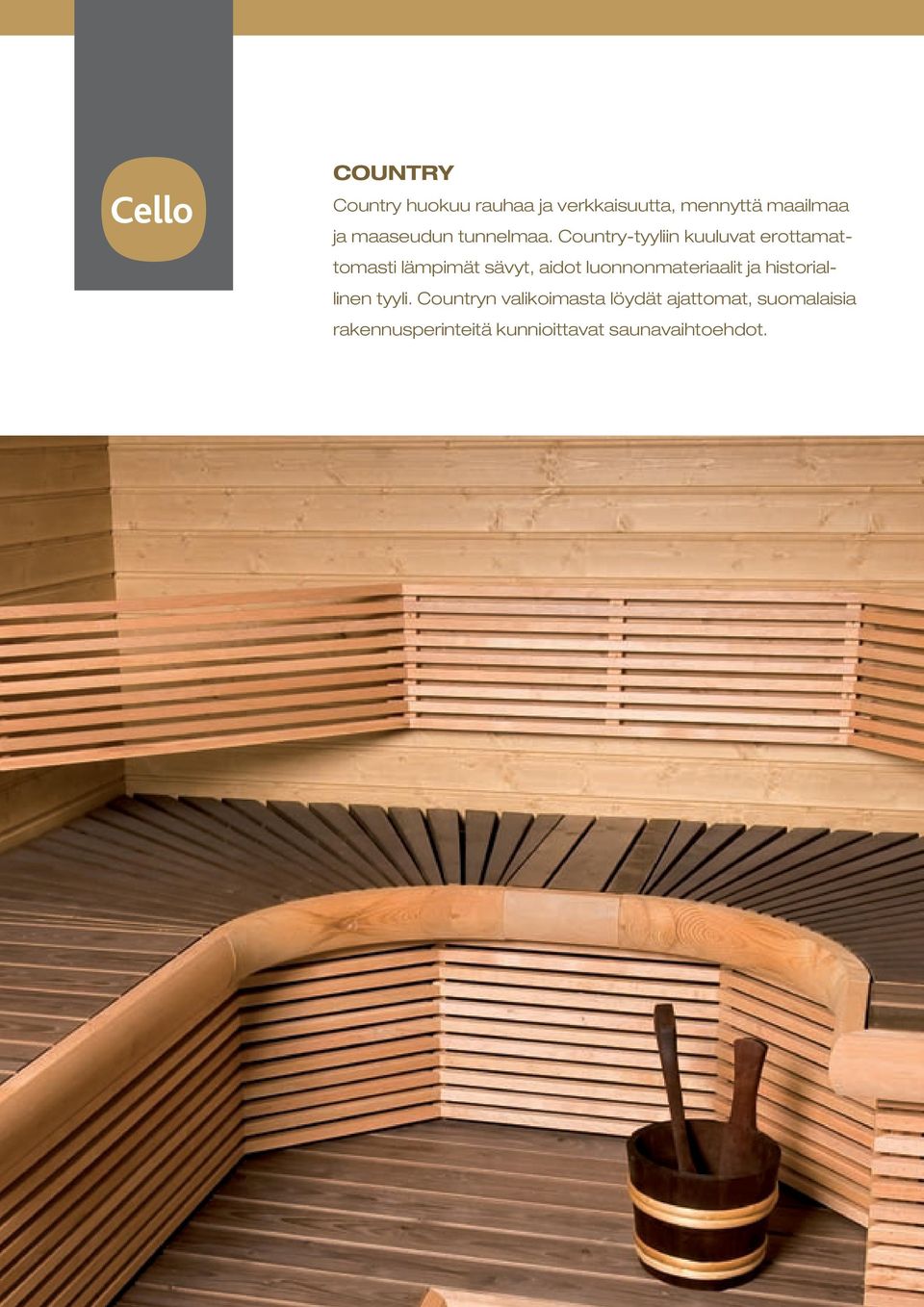

4 COUNTRY Country huokuu rauhaa ja verkkaisuutta, mennyttä maailmaa ja maaseudun tunnelmaa. Country-tyyliin kuuluvat erottamattomasti lämpimät sävyt, aidot luonnonmateriaalit ja historiallinen tyyli. Countryn valikoimasta löydät ajattomat, suomalaisia rakennusperinteitä kunnioittavat saunavaihtoehdot.

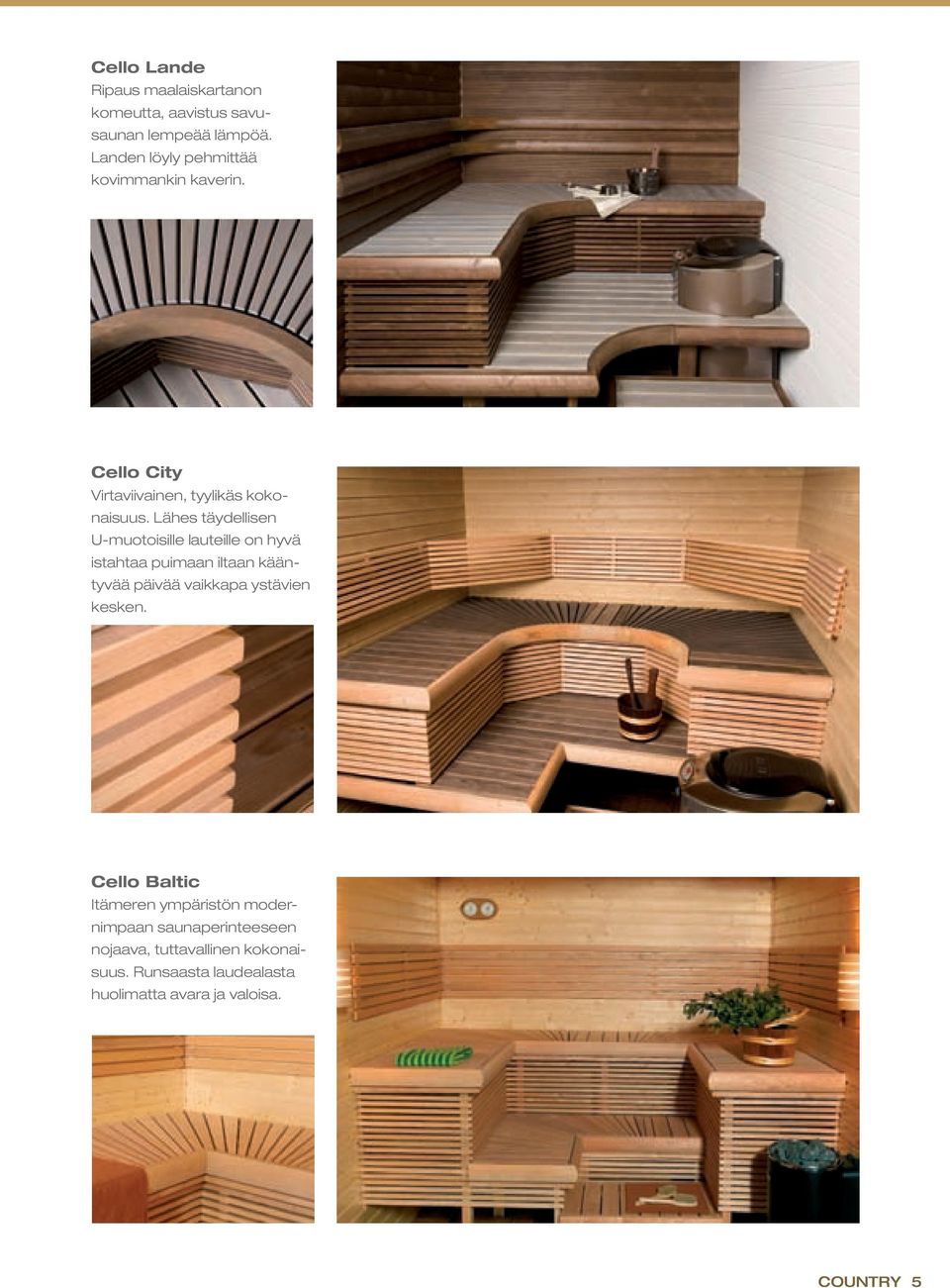

5 Cello Lande Ripaus maalaiskartanon komeutta, aavistus savusaunan lempeää lämpöä. Landen löyly pehmittää kovimmankin kaverin. Cello City Virtaviivainen, tyylikäs kokonaisuus. Lähes täydellisen U-muotoisille lauteille on hyvä istahtaa puimaan iltaan kääntyvää päivää vaikkapa ystävien kesken. Cello Baltic Itämeren ympäristön modernimpaan saunaperinteeseen nojaava, tuttavallinen kokonaisuus. Runsaasta laudealasta huolimatta avara ja valoisa. COUNTRY 5

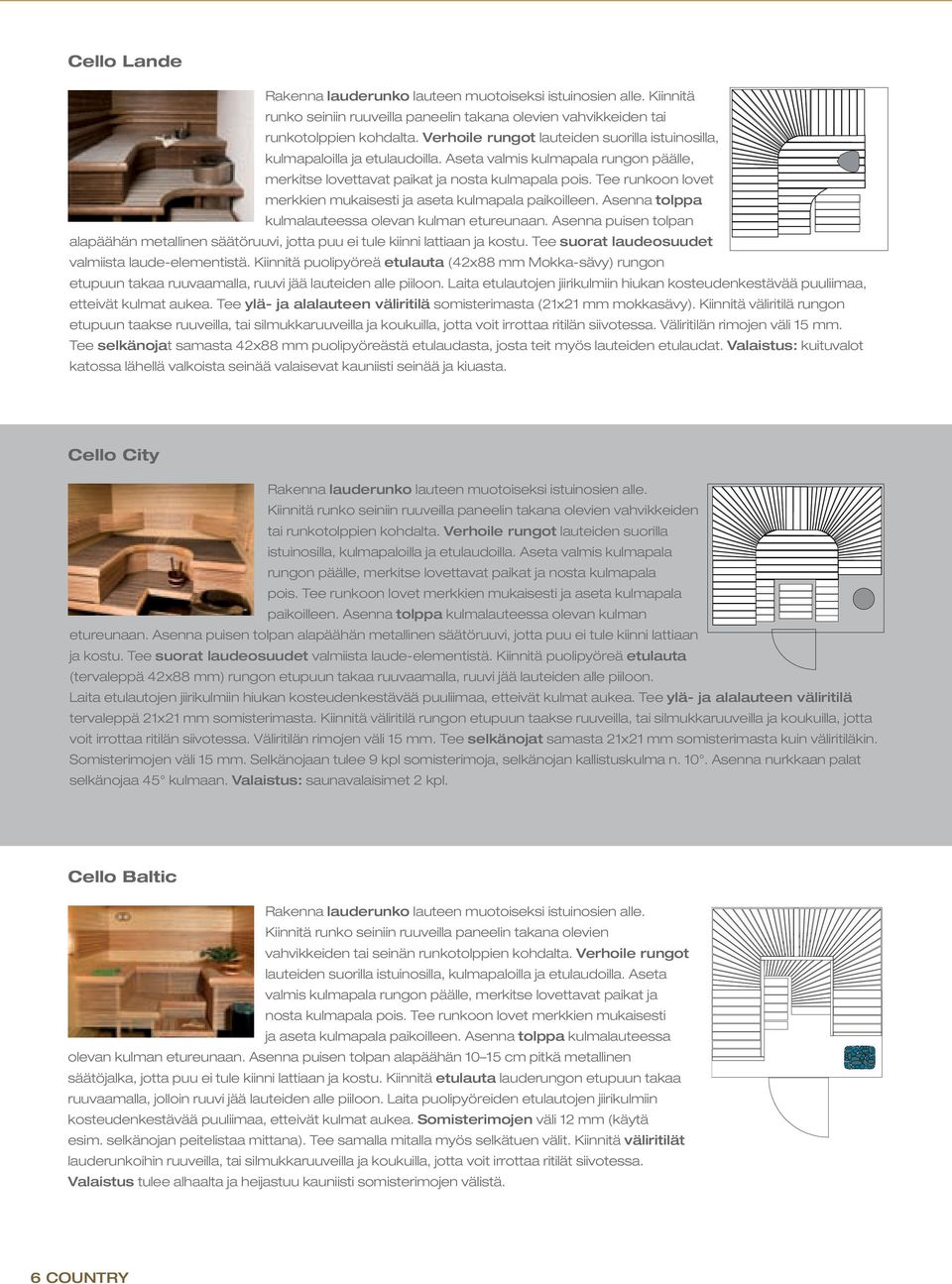

6 Cello Lande Rakenna lauderunko lauteen muotoiseksi istuinosien alle. Kiinnitä runko seiniin ruuveilla paneelin takana olevien vahvikkeiden tai runkotolppien kohdalta. Verhoile rungot lauteiden suorilla istuinosilla, kulmapaloilla ja etulaudoilla. Aseta valmis kulmapala rungon päälle, merkitse lovettavat paikat ja nosta kulmapala pois. Tee runkoon lovet merkkien mukaisesti ja aseta kulmapala paikoilleen. Asenna tolppa kulmalauteessa olevan kulman etureunaan. Asenna puisen tolpan alapäähän metallinen säätöruuvi, jotta puu ei tule kiinni lattiaan ja kostu. Tee suorat laudeosuudet valmiista laude-elementistä. Kiinnitä puolipyöreä etulauta (42x88 mm Mokka-sävy) rungon etupuun takaa ruuvaamalla, ruuvi jää lauteiden alle piiloon. Laita etulautojen jiirikulmiin hiukan kosteudenkestävää puuliimaa, etteivät kulmat aukea. Tee ylä- ja alalauteen väliritilä somisterimasta (21x21 mm mokkasävy). Kiinnitä väliritilä rungon etupuun taakse ruuveilla, tai silmukkaruuveilla ja koukuilla, jotta voit irrottaa ritilän siivotessa. Väliritilän rimojen väli 15 mm. Tee selkänojat samasta 42x88 mm puolipyöreästä etulaudasta, josta teit myös lauteiden etulaudat. Valaistus: kuituvalot katossa lähellä valkoista seinää valaisevat kauniisti seinää ja kiuasta. Cello City Rakenna lauderunko lauteen muotoiseksi istuinosien alle. Kiinnitä runko seiniin ruuveilla paneelin takana olevien vahvikkeiden tai runkotolppien kohdalta. Verhoile rungot lauteiden suorilla istuinosilla, kulmapaloilla ja etulaudoilla. Aseta valmis kulmapala rungon päälle, merkitse lovettavat paikat ja nosta kulmapala pois. Tee runkoon lovet merkkien mukaisesti ja aseta kulmapala paikoilleen. Asenna tolppa kulmalauteessa olevan kulman etureunaan. Asenna puisen tolpan alapäähän metallinen säätöruuvi, jotta puu ei tule kiinni lattiaan ja kostu. Tee suorat laudeosuudet valmiista laude-elementistä. Kiinnitä puolipyöreä etulauta (tervaleppä 42x88 mm) rungon etupuun takaa ruuvaamalla, ruuvi jää lauteiden alle piiloon. Laita etulautojen jiirikulmiin hiukan kosteudenkestävää puuliimaa, etteivät kulmat aukea. Tee ylä- ja alalauteen väliritilä tervaleppä 21x21 mm somisterimasta. Kiinnitä väliritilä rungon etupuun taakse ruuveilla, tai silmukkaruuveilla ja koukuilla, jotta voit irrottaa ritilän siivotessa. Väliritilän rimojen väli 15 mm. Tee selkänojat samasta 21x21 mm somisterimasta kuin väliritiläkin. Somisterimojen väli 15 mm. Selkänojaan tulee 9 kpl somisterimoja, selkänojan kallistuskulma n. 10. Asenna nurkkaan palat selkänojaa 45 kulmaan. Valaistus: saunavalaisimet 2 kpl. Cello Baltic Rakenna lauderunko lauteen muotoiseksi istuinosien alle. Kiinnitä runko seiniin ruuveilla paneelin takana olevien vahvikkeiden tai seinän runkotolppien kohdalta. Verhoile rungot lauteiden suorilla istuinosilla, kulmapaloilla ja etulaudoilla. Aseta valmis kulmapala rungon päälle, merkitse lovettavat paikat ja nosta kulmapala pois. Tee runkoon lovet merkkien mukaisesti ja aseta kulmapala paikoilleen. Asenna tolppa kulmalauteessa olevan kulman etureunaan. Asenna puisen tolpan alapäähän cm pitkä metallinen säätöjalka, jotta puu ei tule kiinni lattiaan ja kostu. Kiinnitä etulauta lauderungon etupuun takaa ruuvaamalla, jolloin ruuvi jää lauteiden alle piiloon. Laita puolipyöreiden etulautojen jiirikulmiin kosteudenkestävää puuliimaa, etteivät kulmat aukea. Somisterimojen väli 12 mm (käytä esim. selkänojan peitelistaa mittana). Tee samalla mitalla myös selkätuen välit. Kiinnitä väliritilät lauderunkoihin ruuveilla, tai silmukkaruuveilla ja koukuilla, jotta voit irrottaa ritilät siivotessa. Valaistus tulee alhaalta ja heijastuu kauniisti somisterimojen välistä. 0 6 COUNTRY

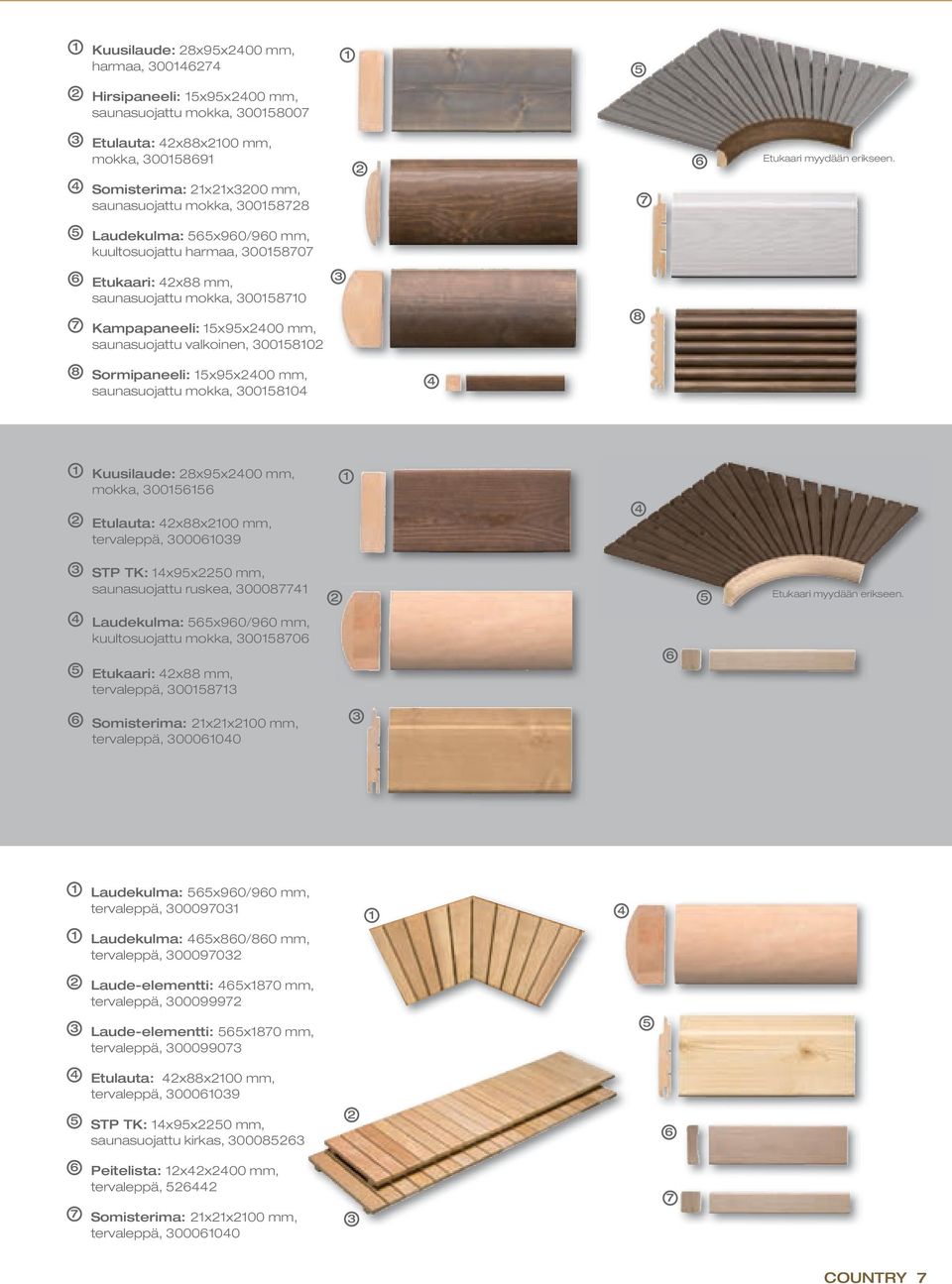

7 1 Kuusilaude: 28x95x2400 mm, harmaa, Hirsipaneeli: 15x95x2400 mm, saunasuojattu mokka, Etulauta: 42x88x2100 mm, mokka, Etukaari myydään erikseen. 4 Somisterima: 21x21x3200 mm, saunasuojattu mokka, Laudekulma: 565x960/960 mm, kuultosuojattu harmaa, Etukaari: 42x88 mm, saunasuojattu mokka, Kampapaneeli: 15x95x2400 mm, saunasuojattu valkoinen, Sormipaneeli: 15x95x2400 mm, saunasuojattu mokka, Kuusilaude: 28x95x2400 mm, mokka, Etulauta: 42x88x2100 mm, tervaleppä, STP TK: 14x95x2250 mm, saunasuojattu ruskea, Etukaari myydään erikseen. 4 Laudekulma: 565x960/960 mm, kuultosuojattu mokka, Etukaari: 42x88 mm, tervaleppä, Somisterima: 21x21x2100 mm, tervaleppä, Laudekulma: 565x960/960 mm, tervaleppä, Laudekulma: 465x860/860 mm, tervaleppä, Laude-elementti: 465x1870 mm, tervaleppä, Laude-elementti: 565x1870 mm, tervaleppä, Etulauta: 42x88x2100 mm, tervaleppä, STP TK: 14x95x2250 mm, saunasuojattu kirkas, Peitelista: 12x42x2400 mm, tervaleppä, Somisterima: 21x21x2100 mm, tervaleppä, COUNTRY 7

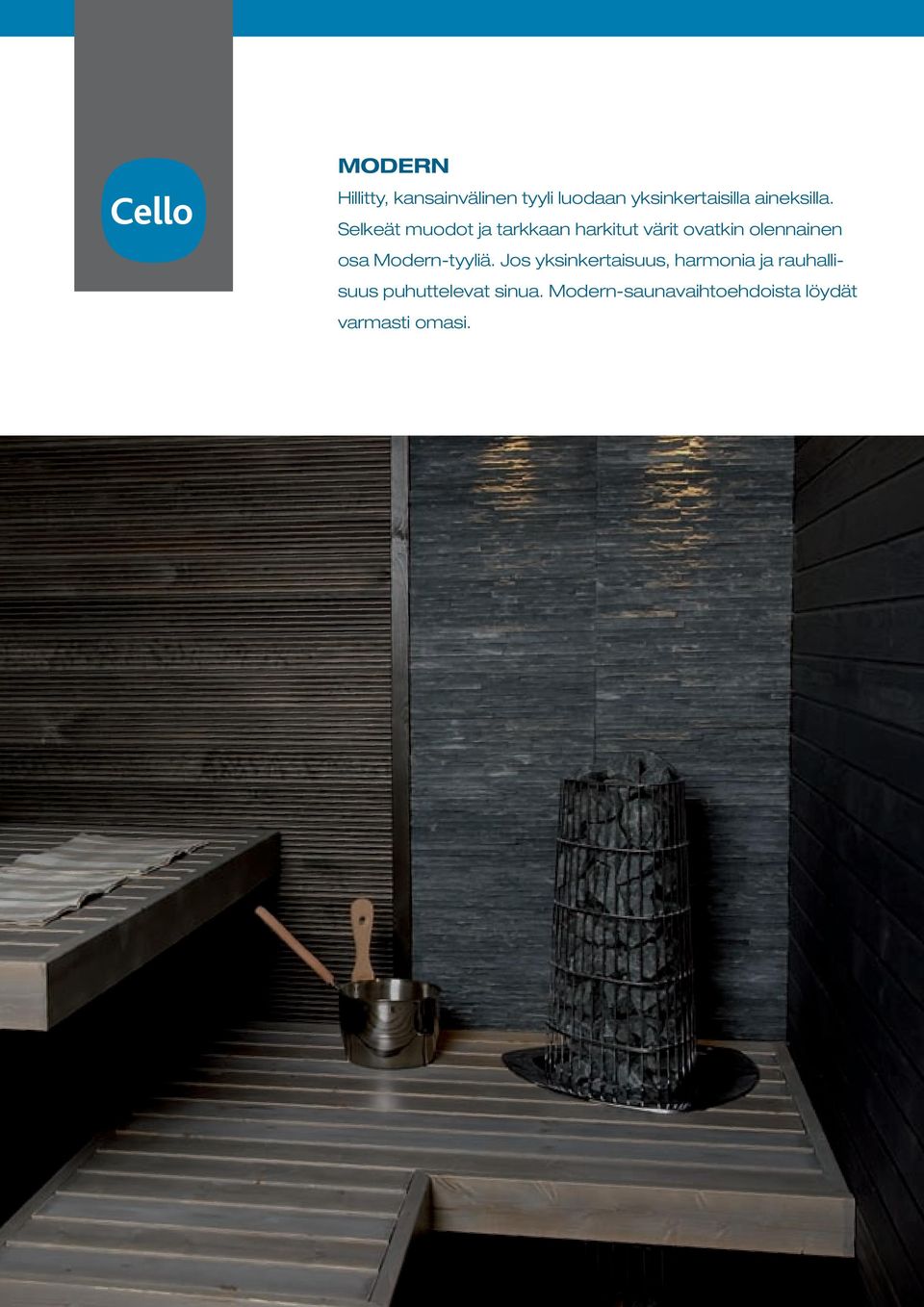

8 MODERN Hillitty, kansainvälinen tyyli luodaan yksinkertaisilla aineksilla. Selkeät muodot ja tarkkaan harkitut värit ovatkin olennainen osa Modern-tyyliä. Jos yksinkertaisuus, harmonia ja rauhallisuus puhuttelevat sinua. Modern-saunavaihtoehdoista löydät varmasti omasi.

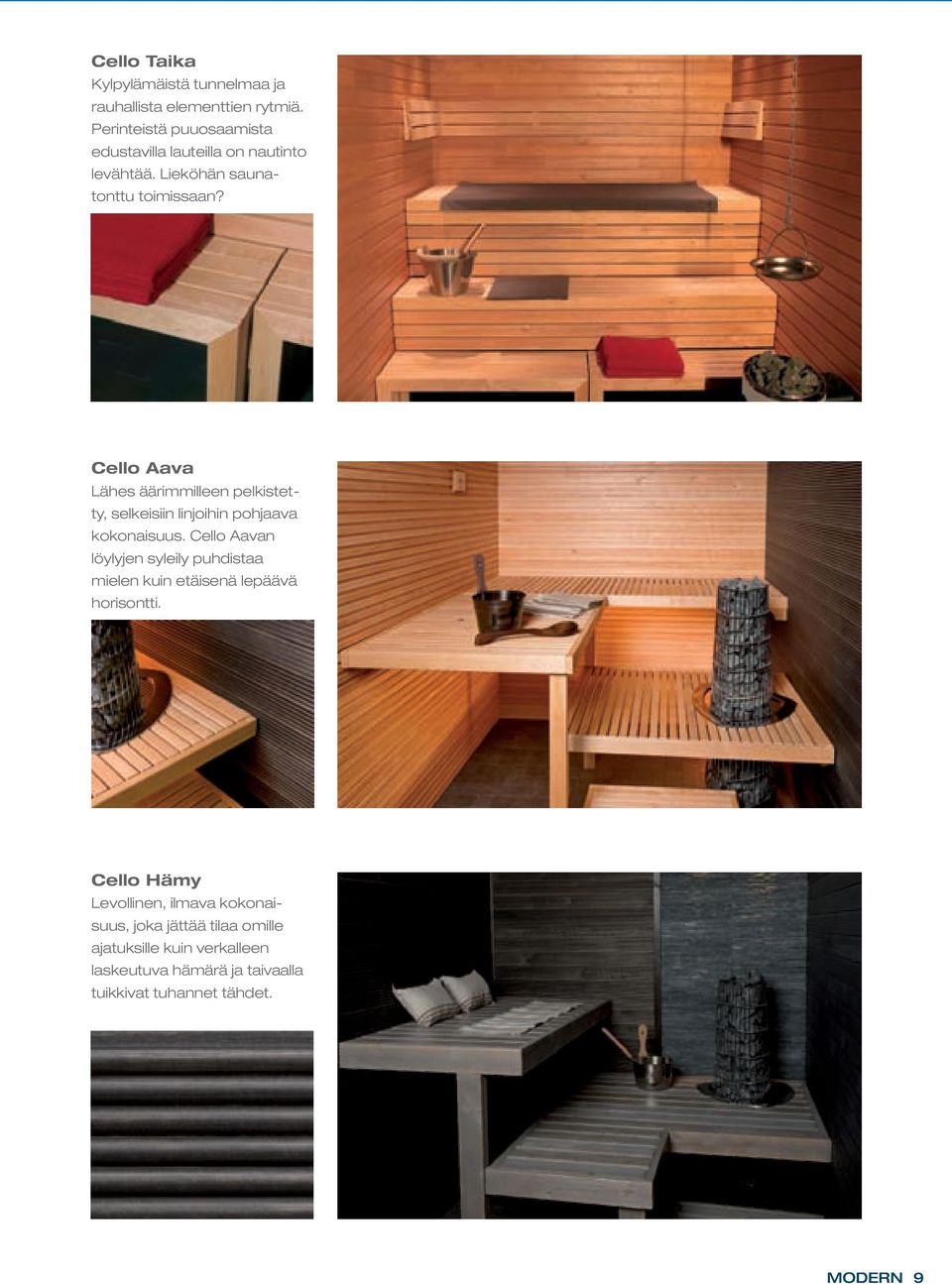

9 Cello Taika Kylpylämäistä tunnelmaa ja rauhallista elementtien rytmiä. Perinteistä puuosaamista edustavilla lauteilla on nautinto levähtää. Lieköhän saunatonttu toimissaan? Cello Aava Lähes äärimmilleen pelkistetty, selkeisiin linjoihin pohjaava kokonaisuus. Cello Aavan löylyjen syleily puhdistaa mielen kuin etäisenä lepäävä horisontti. Cello Hämy Levollinen, ilmava kokonaisuus, joka jättää tilaa omille ajatuksille kuin verkalleen laskeutuva hämärä ja taivaalla tuikkivat tuhannet tähdet. MODERN 9

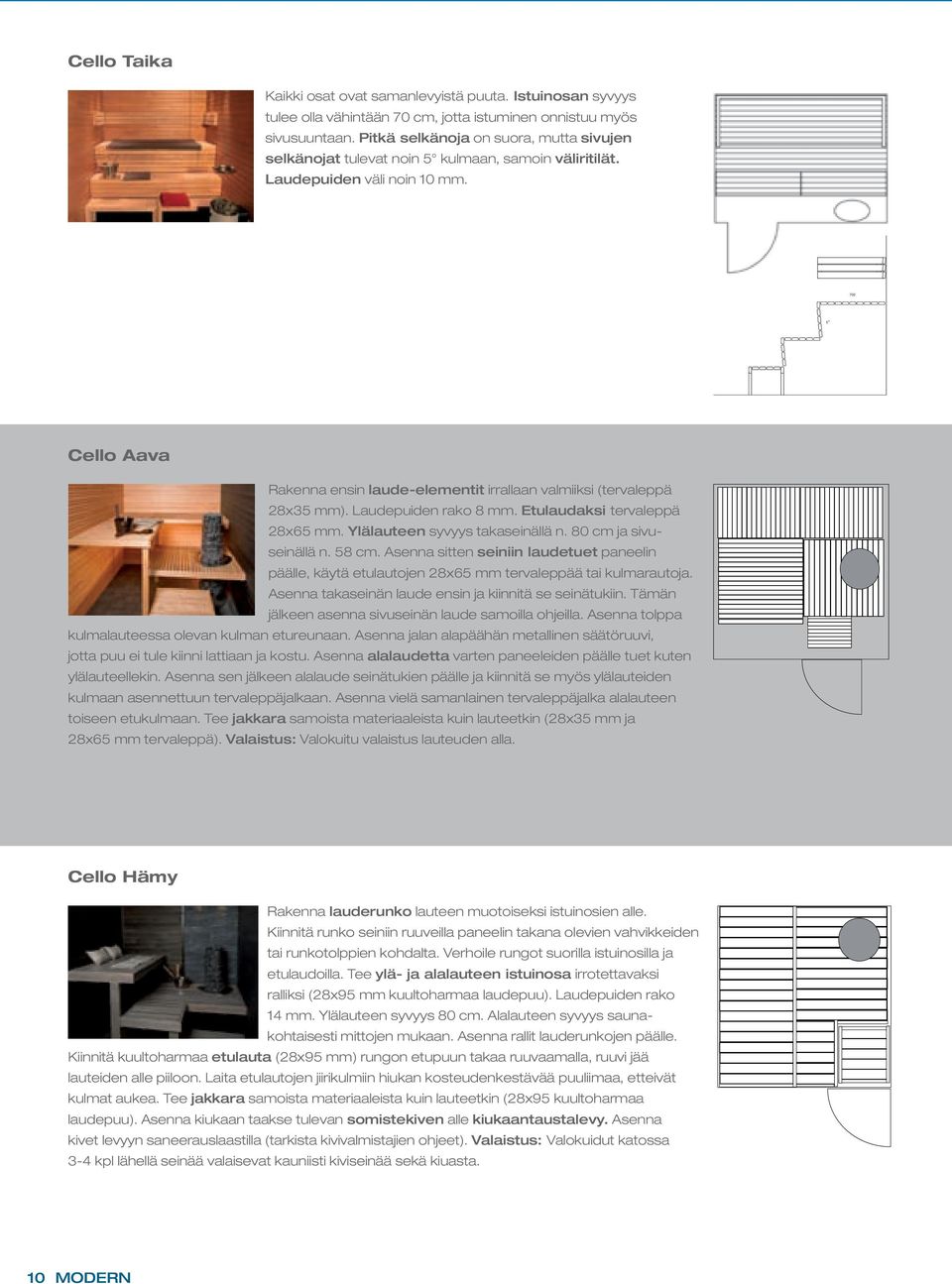

10 Cello Taika Kaikki osat ovat samanlevyistä puuta. Istuinosan syvyys tulee olla vähintään 70 cm, jotta istuminen onnistuu myös sivusuuntaan. Pitkä selkänoja on suora, mutta sivujen selkänojat tulevat noin 5 kulmaan, samoin väliritilät. Laudepuiden väli noin 10 mm Cello Aava Rakenna ensin laude-elementit irrallaan valmiiksi (tervaleppä 28x35 mm). Laudepuiden rako 8 mm. Etulaudaksi tervaleppä 28x65 mm. Ylälauteen syvyys takaseinällä n. 80 cm ja sivuseinällä n. 58 cm. Asenna sitten seiniin laudetuet paneelin päälle, käytä etulautojen 28x65 mm tervaleppää tai kulmarautoja. Asenna takaseinän laude ensin ja kiinnitä se seinätukiin. Tämän jälkeen asenna sivuseinän laude samoilla ohjeilla. Asenna tolppa kulmalauteessa olevan kulman etureunaan. Asenna jalan alapäähän metallinen säätöruuvi, jotta puu ei tule kiinni lattiaan ja kostu. Asenna alalaudetta varten paneeleiden päälle tuet kuten ylälauteellekin. Asenna sen jälkeen alalaude seinätukien päälle ja kiinnitä se myös ylälauteiden kulmaan asennettuun tervaleppäjalkaan. Asenna vielä samanlainen tervaleppäjalka alalauteen toiseen etukulmaan. Tee jakkara samoista materiaaleista kuin lauteetkin (28x35 mm ja 28x65 mm tervaleppä). Valaistus: Valokuitu valaistus lauteuden alla. Cello Hämy Rakenna lauderunko lauteen muotoiseksi istuinosien alle. Kiinnitä runko seiniin ruuveilla paneelin takana olevien vahvikkeiden tai runkotolppien kohdalta. Verhoile rungot suorilla istuinosilla ja etulaudoilla. Tee ylä- ja alalauteen istuinosa irrotettavaksi ralliksi (28x95 mm kuultoharmaa laudepuu). Laudepuiden rako 14 mm. Ylälauteen syvyys 80 cm. Alalauteen syvyys saunakohtaisesti mittojen mukaan. Asenna rallit lauderunkojen päälle. Kiinnitä kuultoharmaa etulauta (28x95 mm) rungon etupuun takaa ruuvaamalla, ruuvi jää lauteiden alle piiloon. Laita etulautojen jiirikulmiin hiukan kosteudenkestävää puuliimaa, etteivät kulmat aukea. Tee jakkara samoista materiaaleista kuin lauteetkin (28x95 kuultoharmaa laudepuu). Asenna kiukaan taakse tulevan somistekiven alle kiukaantaustalevy. Asenna kivet levyyn saneerauslaastilla (tarkista kivivalmistajien ohjeet). Valaistus: Valokuidut katossa 3-4 kpl lähellä seinää valaisevat kauniisti kiviseinää sekä kiuasta. 10 MODERN

11 1 STP: 15x90x2100 mm, tervaleppä, Kaidepuu: 28x65x2400 mm, tervaleppä, Lauderima: 28x35x2100 mm, tervaleppä, Sormipaneeli: 15x95x2400 mm, saunasuojattu musta, Kaidepuu/laudelauta: 28x65x2400 mm, tervaleppä, Valepontti STV: 15x95x2400 mm, tervalepän sävy, Kuusilaude: 28x95x2400 mm, harmaa, Sormipaneeli: 15x95x2400 mm, saunasuojattu musta, Kampapaneeli: 15x95x2400 mm, saunasuojattu musta, MODERN 11

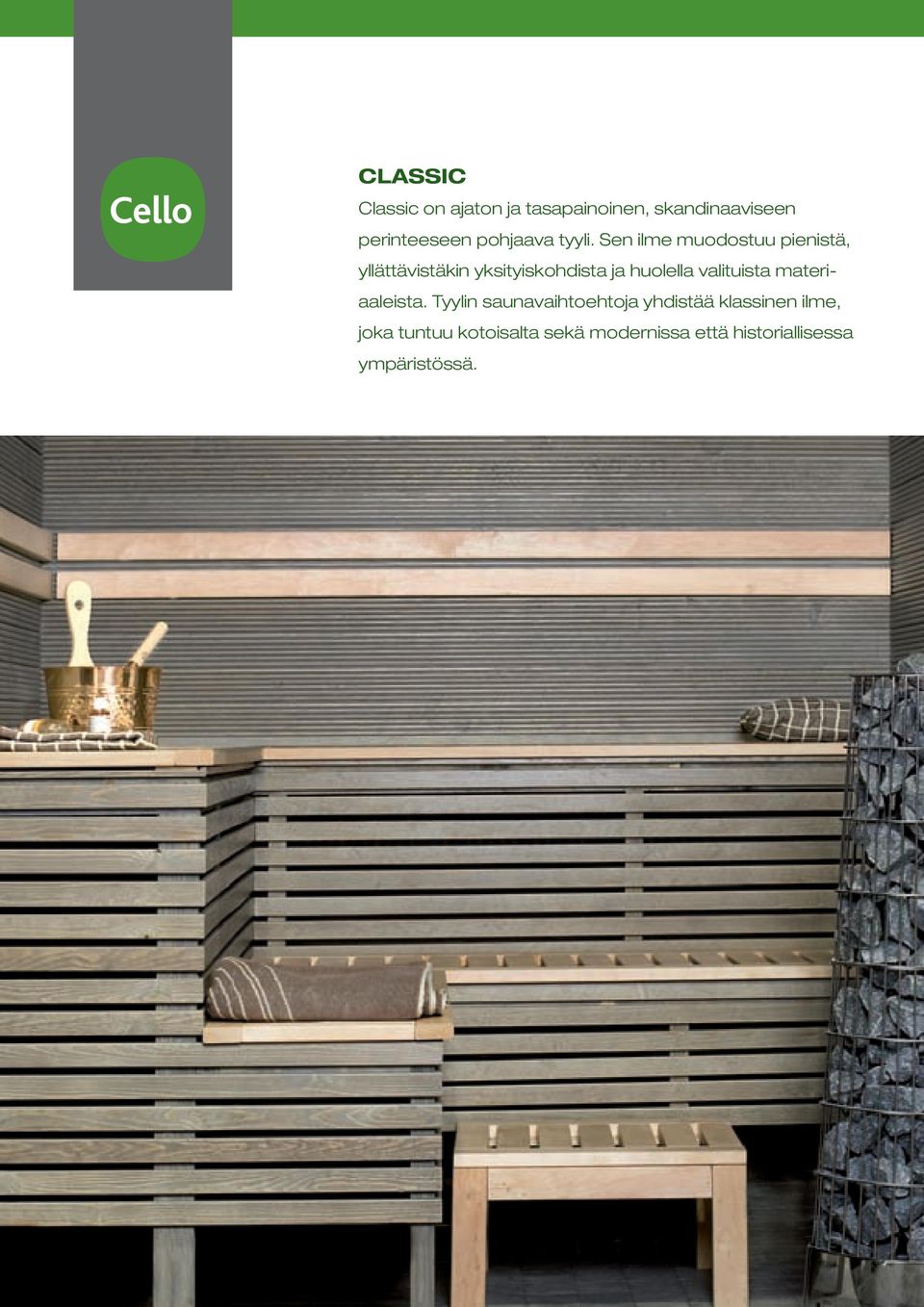

12 CLASSIC Classic on ajaton ja tasapainoinen, skandinaaviseen perinteeseen pohjaava tyyli. Sen ilme muodostuu pienistä, yllättävistäkin yksityiskohdista ja huolella valituista materiaaleista. Tyylin saunavaihtoehtoja yhdistää klassinen ilme, joka tuntuu kotoisalta sekä modernissa että historiallisessa ympäristössä.

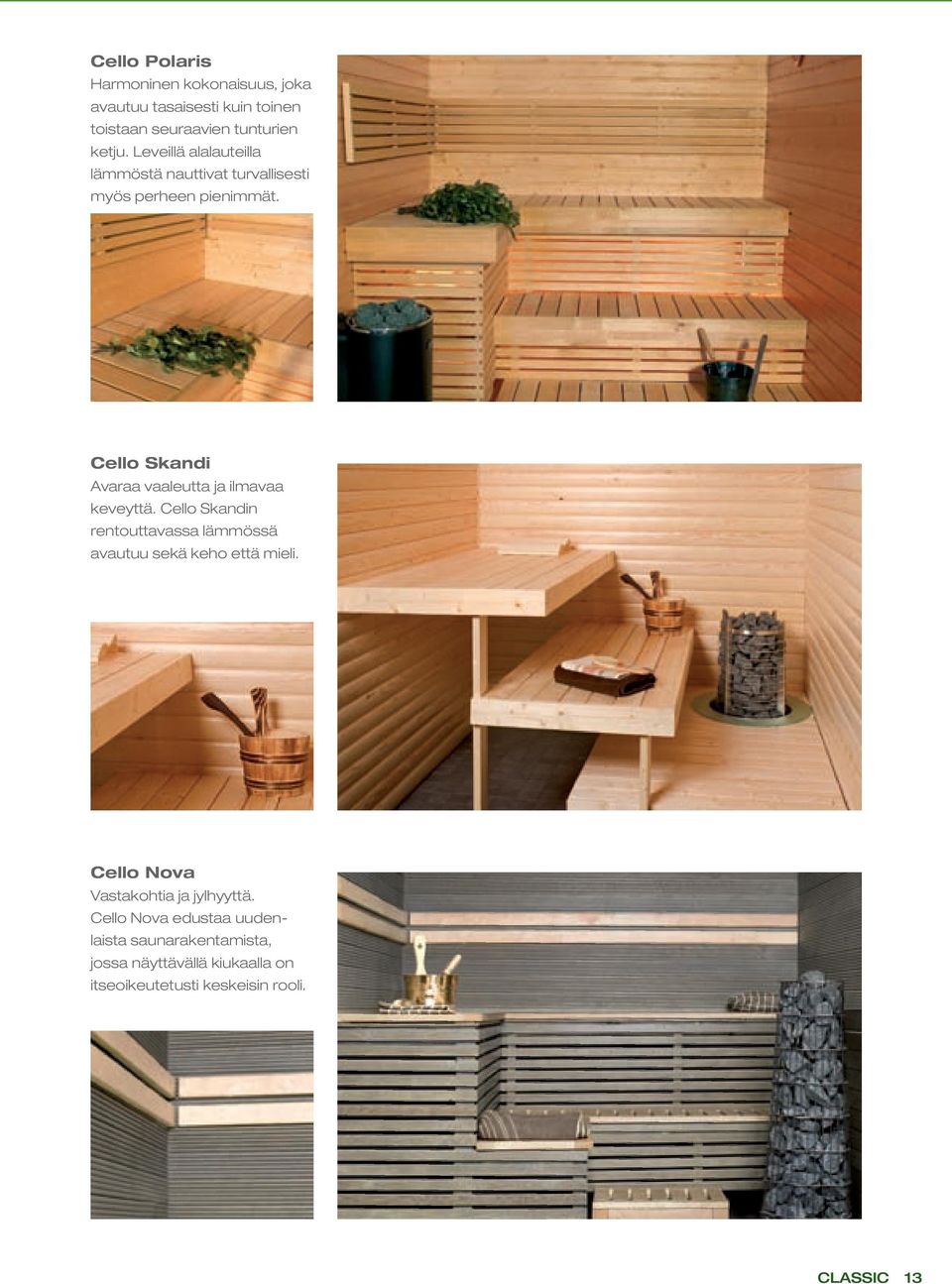

13 Cello Polaris Harmoninen kokonaisuus, joka avautuu tasaisesti kuin toinen toistaan seuraavien tunturien ketju. Leveillä alalauteilla lämmöstä nauttivat turvallisesti myös perheen pienimmät. Cello Skandi Avaraa vaaleutta ja ilmavaa keveyttä. Cello Skandin rentouttavassa lämmössä avautuu sekä keho että mieli. Cello Nova Vastakohtia ja jylhyyttä. Cello Nova edustaa uudenlaista saunarakentamista, jossa näyttävällä kiukaalla on itseoikeutetusti keskeisin rooli. CLASSIC 13

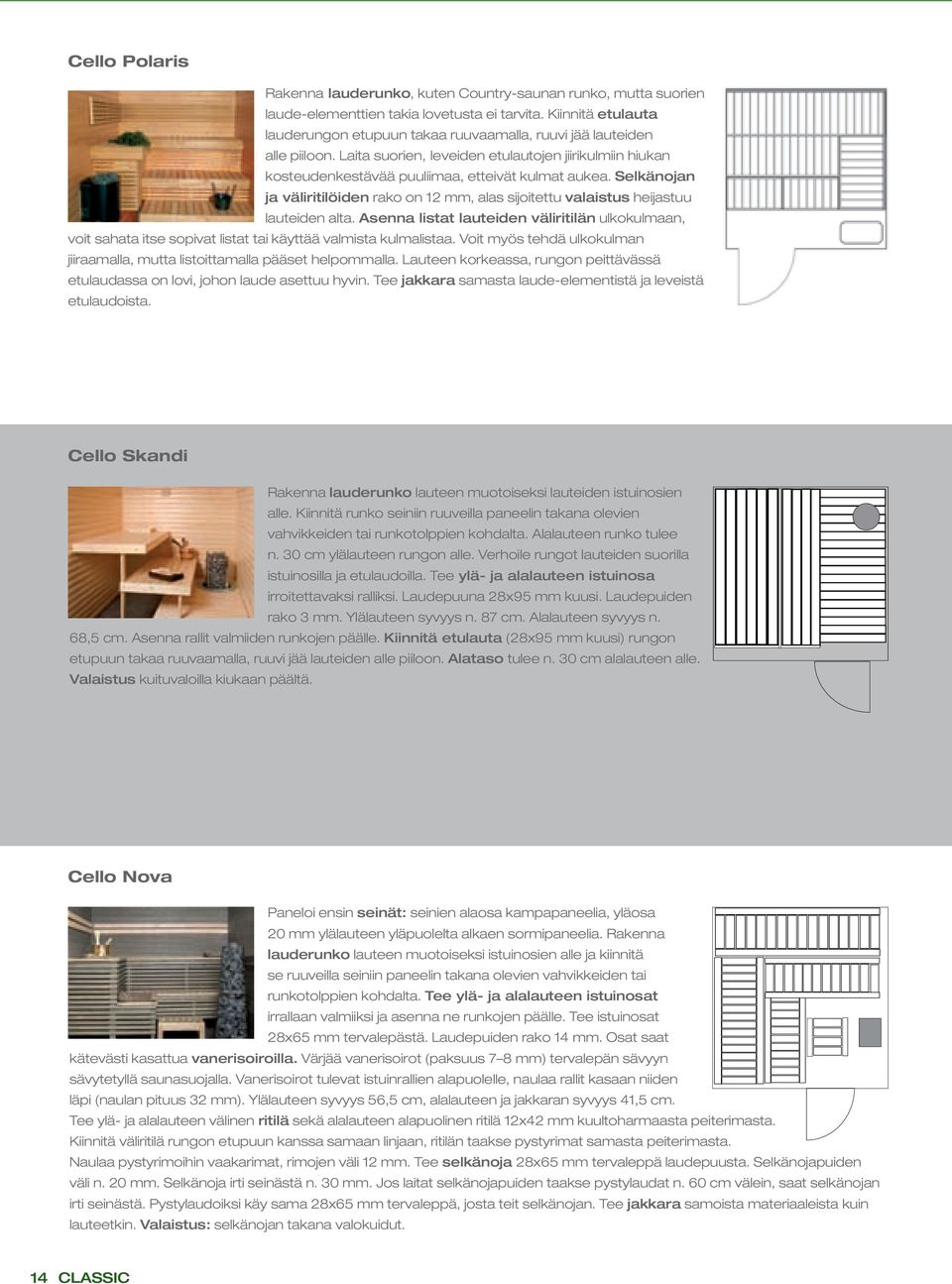

14 Cello Polaris Rakenna lauderunko, kuten Country-saunan runko, mutta suorien laude-elementtien takia lovetusta ei tarvita. Kiinnitä etulauta lauderungon etupuun takaa ruuvaamalla, ruuvi jää lauteiden alle piiloon. Laita suorien, leveiden etulautojen jiirikulmiin hiukan kosteudenkestävää puuliimaa, etteivät kulmat aukea. Selkänojan ja väliritilöiden rako on 12 mm, alas sijoitettu valaistus heijastuu lauteiden alta. Asenna listat lauteiden väliritilän ulkokulmaan, voit sahata itse sopivat listat tai käyttää valmista kulmalistaa. Voit myös tehdä ulkokulman jiiraamalla, mutta listoittamalla pääset helpommalla. Lauteen korkeassa, rungon peittävässä etulaudassa on lovi, johon laude asettuu hyvin. Tee jakkara samasta laude-elementistä ja leveistä etulaudoista. Cello Skandi Rakenna lauderunko lauteen muotoiseksi lauteiden istuinosien alle. Kiinnitä runko seiniin ruuveilla paneelin takana olevien vahvikkeiden tai runkotolppien kohdalta. Alalauteen runko tulee n. 30 cm ylälauteen rungon alle. Verhoile rungot lauteiden suorilla istuinosilla ja etulaudoilla. Tee ylä- ja alalauteen istuinosa irroitettavaksi ralliksi. Laudepuuna 28x95 mm kuusi. Laudepuiden rako 3 mm. Ylälauteen syvyys n. 87 cm. Alalauteen syvyys n. 68,5 cm. Asenna rallit valmiiden runkojen päälle. Kiinnitä etulauta (28x95 mm kuusi) rungon etupuun takaa ruuvaamalla, ruuvi jää lauteiden alle piiloon. Alataso tulee n. 30 cm alalauteen alle. Valaistus kuituvaloilla kiukaan päältä. Cello Nova Paneloi ensin seinät: seinien alaosa kampapaneelia, yläosa 20 mm ylälauteen yläpuolelta alkaen sormipaneelia. Rakenna lauderunko lauteen muotoiseksi istuinosien alle ja kiinnitä se ruuveilla seiniin paneelin takana olevien vahvikkeiden tai runkotolppien kohdalta. Tee ylä- ja alalauteen istuinosat irrallaan valmiiksi ja asenna ne runkojen päälle. Tee istuinosat 28x65 mm tervalepästä. Laudepuiden rako 14 mm. Osat saat kätevästi kasattua vanerisoiroilla. Värjää vanerisoirot (paksuus 7 8 mm) tervalepän sävyyn sävytetyllä saunasuojalla. Vanerisoirot tulevat istuinrallien alapuolelle, naulaa rallit kasaan niiden läpi (naulan pituus 32 mm). Ylälauteen syvyys 56,5 cm, alalauteen ja jakkaran syvyys 41,5 cm. Tee ylä- ja alalauteen välinen ritilä sekä alalauteen alapuolinen ritilä 12x42 mm kuultoharmaasta peiterimasta. Kiinnitä väliritilä rungon etupuun kanssa samaan linjaan, ritilän taakse pystyrimat samasta peiterimasta. Naulaa pystyrimoihin vaakarimat, rimojen väli 12 mm. Tee selkänoja 28x65 mm tervaleppä laudepuusta. Selkänojapuiden väli n. 20 mm. Selkänoja irti seinästä n. 30 mm. Jos laitat selkänojapuiden taakse pystylaudat n. 60 cm välein, saat selkänojan irti seinästä. Pystylaudoiksi käy sama 28x65 mm tervaleppä, josta teit selkänojan. Tee jakkara samoista materiaaleista kuin lauteetkin. Valaistus: selkänojan takana valokuidut. 14 CLASSIC

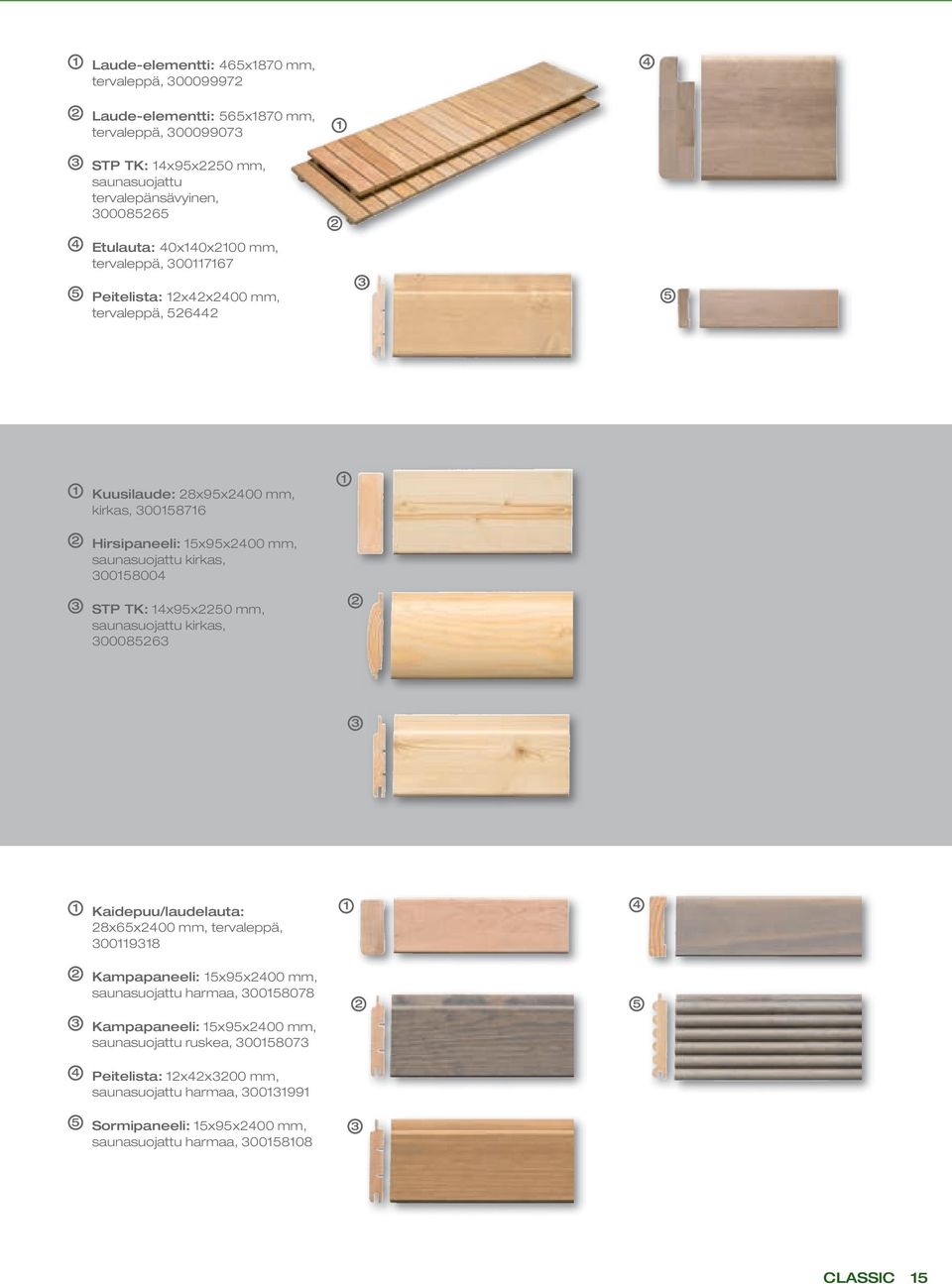

15 1 Laude-elementti: 465x1870 mm, tervaleppä, Laude-elementti: 565x1870 mm, tervaleppä, STP TK: 14x95x2250 mm, saunasuojattu tervalepänsävyinen, Etulauta: 40x140x2100 mm, tervaleppä, Peitelista: 12x42x2400 mm, tervaleppä, Kuusilaude: 28x95x2400 mm, kirkas, Hirsipaneeli: 15x95x2400 mm, saunasuojattu kirkas, STP TK: 14x95x2250 mm, saunasuojattu kirkas, Kaidepuu/laudelauta: 28x65x2400 mm, tervaleppä, Kampapaneeli: 15x95x2400 mm, saunasuojattu harmaa, Kampapaneeli: 15x95x2400 mm, saunasuojattu ruskea, Peitelista: 12x42x3200 mm, saunasuojattu harmaa, Sormipaneeli: 15x95x2400 mm, saunasuojattu harmaa, CLASSIC 15

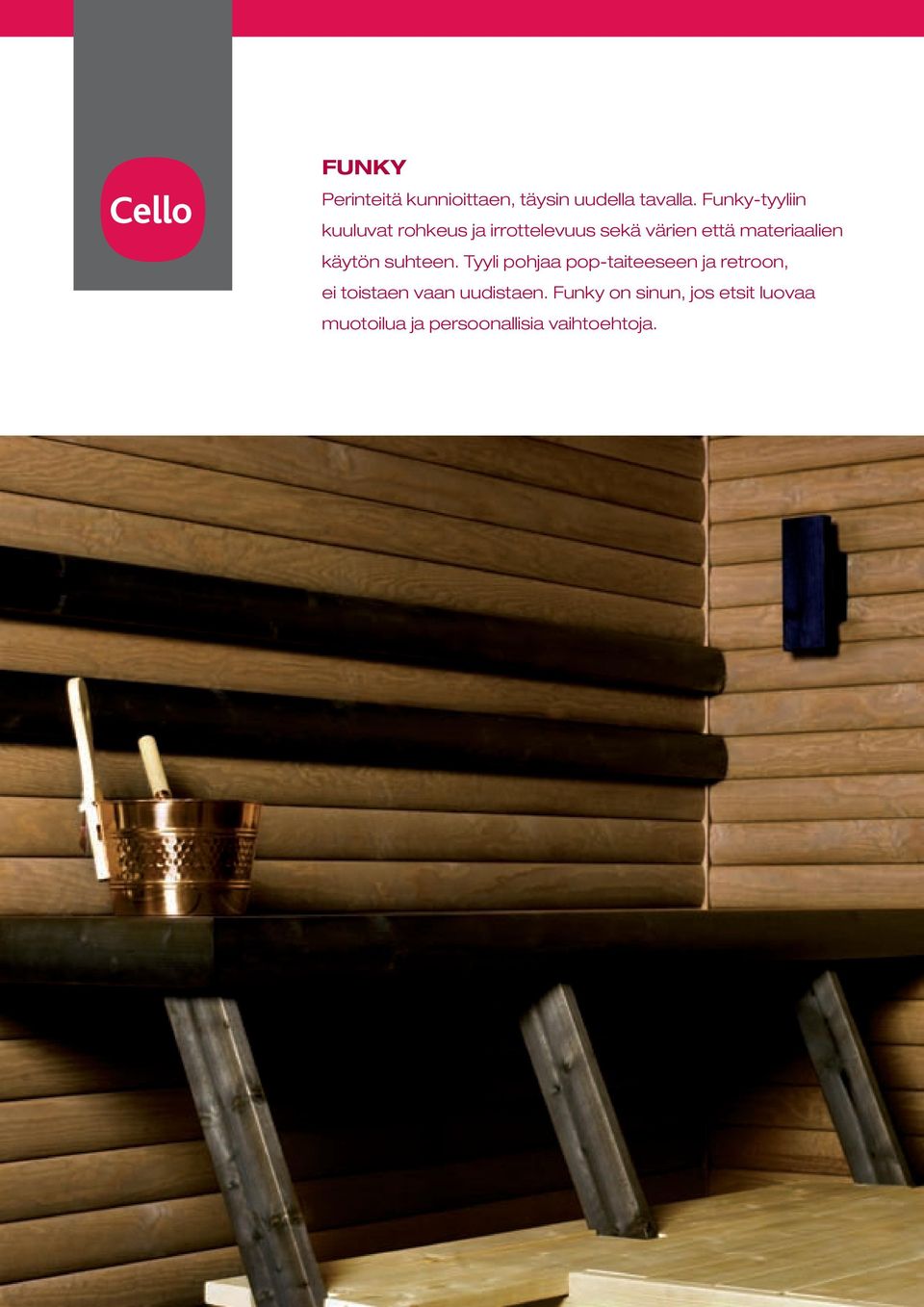

16 FUNKY Perinteitä kunnioittaen, täysin uudella tavalla. Funky-tyyliin kuuluvat rohkeus ja irrottelevuus sekä värien että materiaalien käytön suhteen. Tyyli pohjaa pop-taiteeseen ja retroon, ei toistaen vaan uudistaen. Funky on sinun, jos etsit luovaa muotoilua ja persoonallisia vaihtoehtoja.

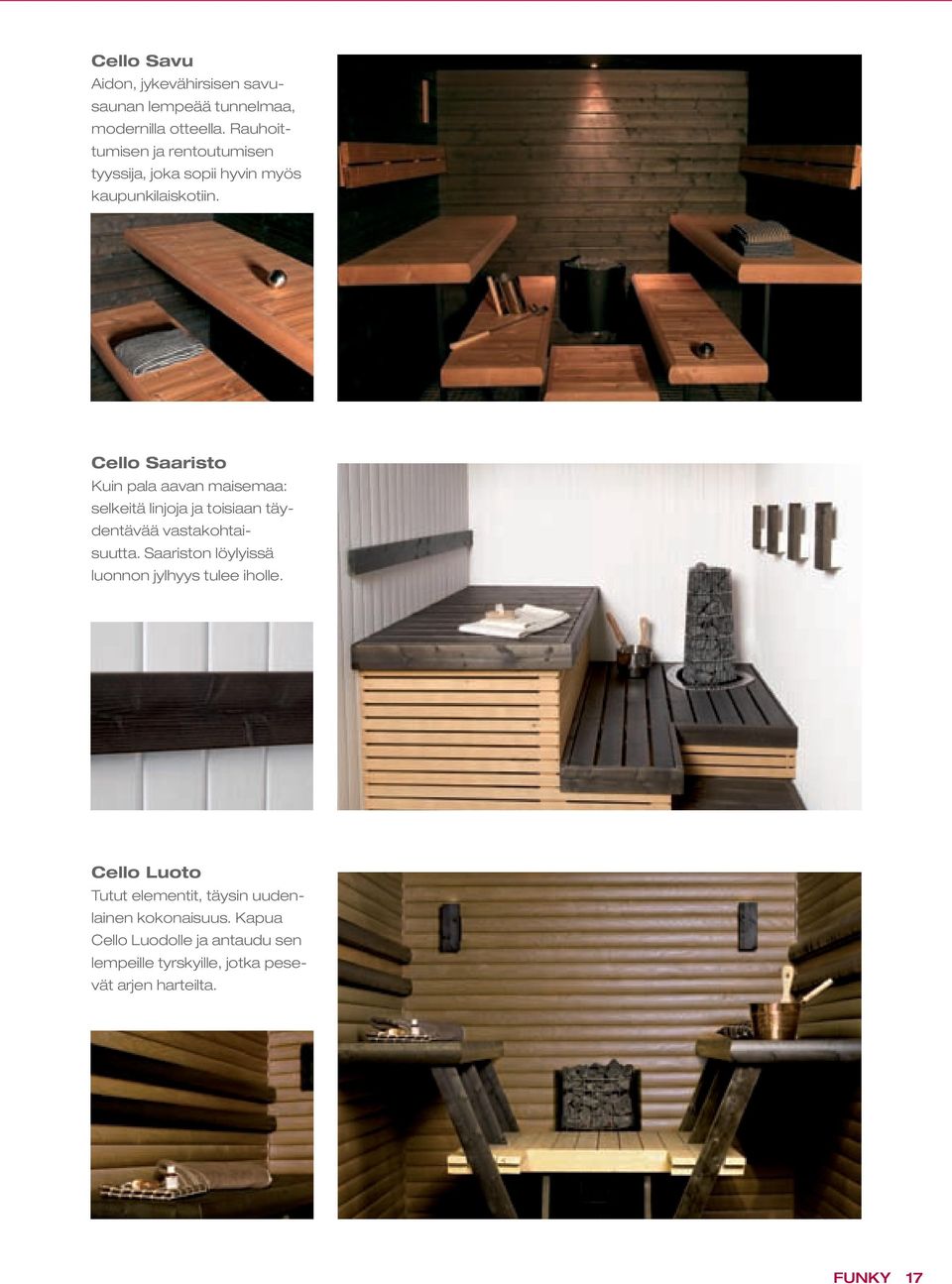

17 Cello Savu Aidon, jykevähirsisen savusaunan lempeää tunnelmaa, modernilla otteella. Rauhoittumisen ja rentoutumisen tyyssija, joka sopii hyvin myös kaupunkilaiskotiin. Cello Saaristo Kuin pala aavan maisemaa: selkeitä linjoja ja toisiaan täydentävää vastakohtaisuutta. Saariston löylyissä luonnon jylhyys tulee iholle. Cello Luoto Tutut elementit, täysin uudenlainen kokonaisuus. Kapua Cello Luodolle ja antaudu sen lempeille tyrskyille, jotka pesevät arjen harteilta. FUNKY 17

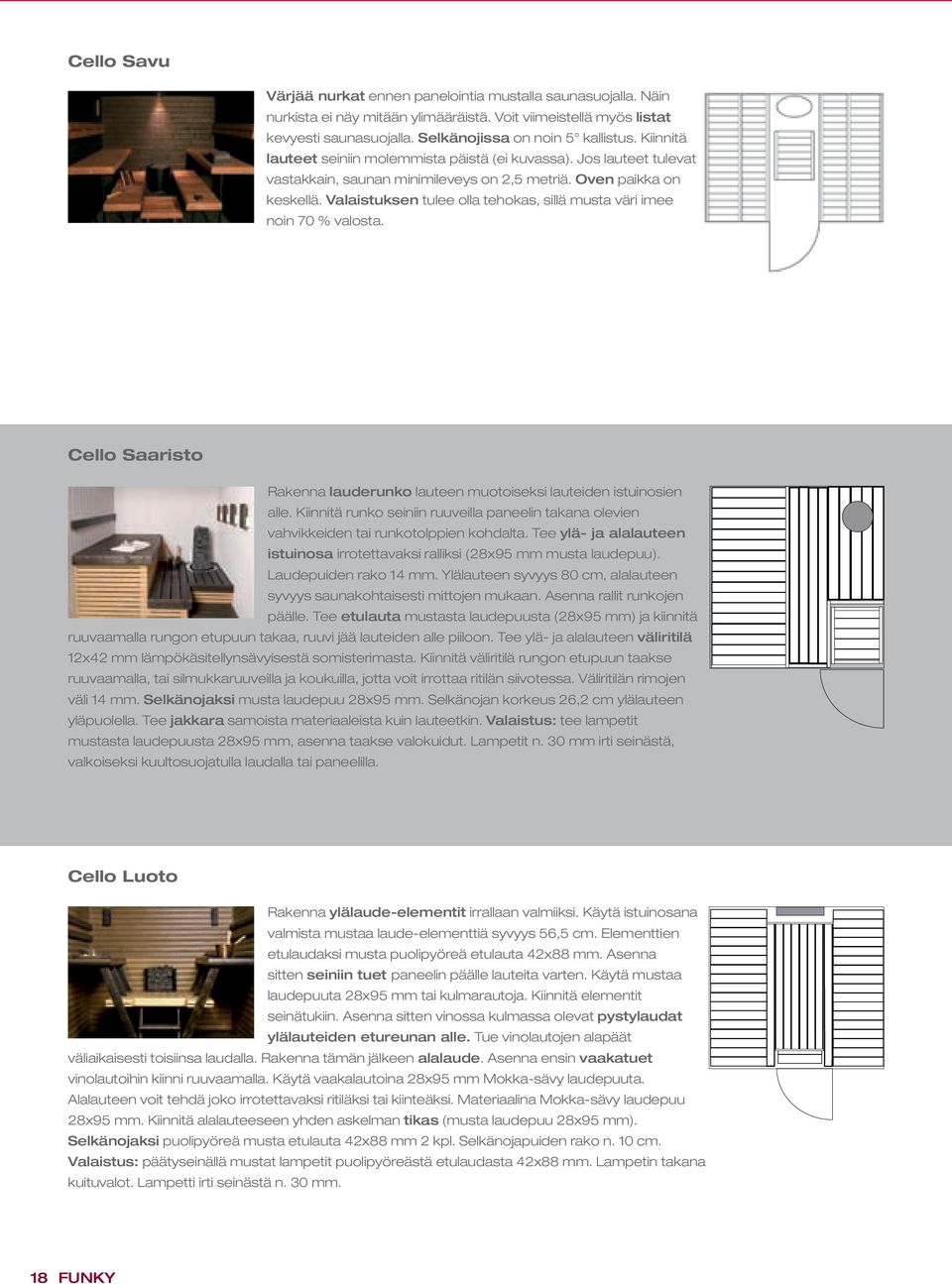

18 Cello Savu Värjää nurkat ennen panelointia mustalla saunasuojalla. Näin nurkista ei näy mitään ylimääräistä. Voit viimeistellä myös listat kevyesti saunasuojalla. Selkänojissa on noin 5 kallistus. Kiinnitä lauteet seiniin molemmista päistä (ei kuvassa). Jos lauteet tulevat vastakkain, saunan minimileveys on 2,5 metriä. Oven paikka on keskellä. Valaistuksen tulee olla tehokas, sillä musta väri imee noin 70 % valosta. Cello Saaristo Rakenna lauderunko lauteen muotoiseksi lauteiden istuinosien alle. Kiinnitä runko seiniin ruuveilla paneelin takana olevien vahvikkeiden tai runkotolppien kohdalta. Tee ylä- ja alalauteen istuinosa irrotettavaksi ralliksi (28x95 mm musta laudepuu). Laudepuiden rako 14 mm. Ylälauteen syvyys 80 cm, alalauteen syvyys saunakohtaisesti mittojen mukaan. Asenna rallit runkojen päälle. Tee etulauta mustasta laudepuusta (28x95 mm) ja kiinnitä ruuvaamalla rungon etupuun takaa, ruuvi jää lauteiden alle piiloon. Tee ylä- ja alalauteen väliritilä 12x42 mm lämpökäsitellynsävyisestä somisterimasta. Kiinnitä väliritilä rungon etupuun taakse ruuvaamalla, tai silmukkaruuveilla ja koukuilla, jotta voit irrottaa ritilän siivotessa. Väliritilän rimojen väli 14 mm. Selkänojaksi musta laudepuu 28x95 mm. Selkänojan korkeus 26,2 cm ylälauteen yläpuolella. Tee jakkara samoista materiaaleista kuin lauteetkin. Valaistus: tee lampetit mustasta laudepuusta 28x95 mm, asenna taakse valokuidut. Lampetit n. 30 mm irti seinästä, valkoiseksi kuultosuojatulla laudalla tai paneelilla. Cello Luoto Rakenna ylälaude-elementit irrallaan valmiiksi. Käytä istuinosana valmista mustaa laude-elementtiä syvyys 56,5 cm. Elementtien etulaudaksi musta puolipyöreä etulauta 42x88 mm. Asenna sitten seiniin tuet paneelin päälle lauteita varten. Käytä mustaa laudepuuta 28x95 mm tai kulmarautoja. Kiinnitä elementit seinätukiin. Asenna sitten vinossa kulmassa olevat pystylaudat ylälauteiden etureunan alle. Tue vinolautojen alapäät väliaikaisesti toisiinsa laudalla. Rakenna tämän jälkeen alalaude. Asenna ensin vaakatuet vinolautoihin kiinni ruuvaamalla. Käytä vaakalautoina 28x95 mm Mokka-sävy laudepuuta. Alalauteen voit tehdä joko irrotettavaksi ritiläksi tai kiinteäksi. Materiaalina Mokka-sävy laudepuu 28x95 mm. Kiinnitä alalauteeseen yhden askelman tikas (musta laudepuu 28x95 mm). Selkänojaksi puolipyöreä musta etulauta 42x88 mm 2 kpl. Selkänojapuiden rako n. 10 cm. Valaistus: päätyseinällä mustat lampetit puolipyöreästä etulaudasta 42x88 mm. Lampetin takana kuituvalot. Lampetti irti seinästä n. 30 mm. 18 FUNKY

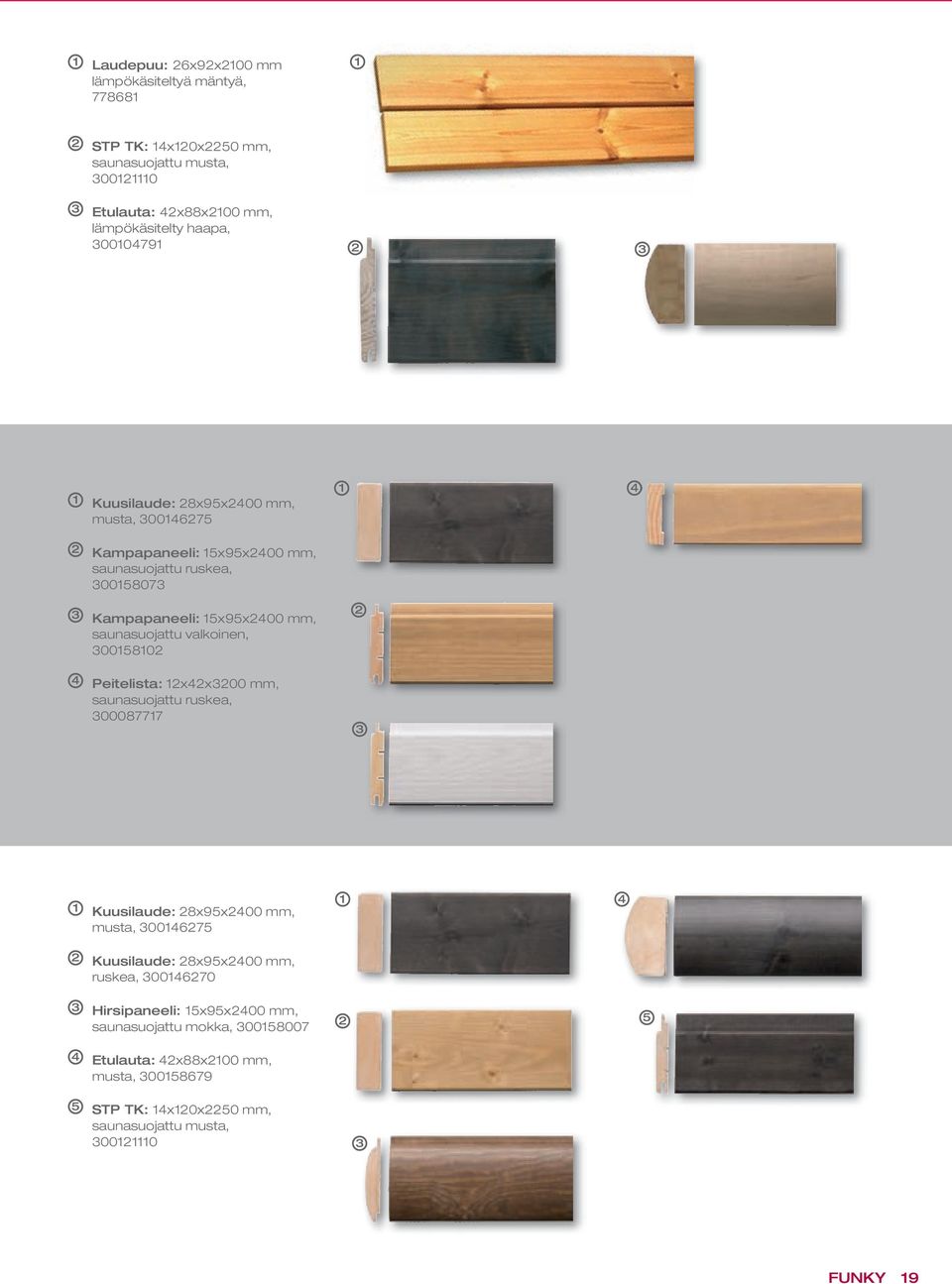

19 1 Laudepuu: 26x92x2100 mm lämpökäsiteltyä mäntyä, STP TK: 14x120x2250 mm, saunasuojattu musta, Etulauta: 42x88x2100 mm, lämpökäsitelty haapa, Kuusilaude: 28x95x2400 mm, musta, Kampapaneeli: 15x95x2400 mm, saunasuojattu ruskea, Kampapaneeli: 15x95x2400 mm, saunasuojattu valkoinen, Peitelista: 12x42x3200 mm, saunasuojattu ruskea, Kuusilaude: 28x95x2400 mm, musta, Kuusilaude: 28x95x2400 mm, ruskea, Hirsipaneeli: 15x95x2400 mm, saunasuojattu mokka, Etulauta: 42x88x2100 mm, musta, STP TK: 14x120x2250 mm, saunasuojattu musta, FUNKY 19

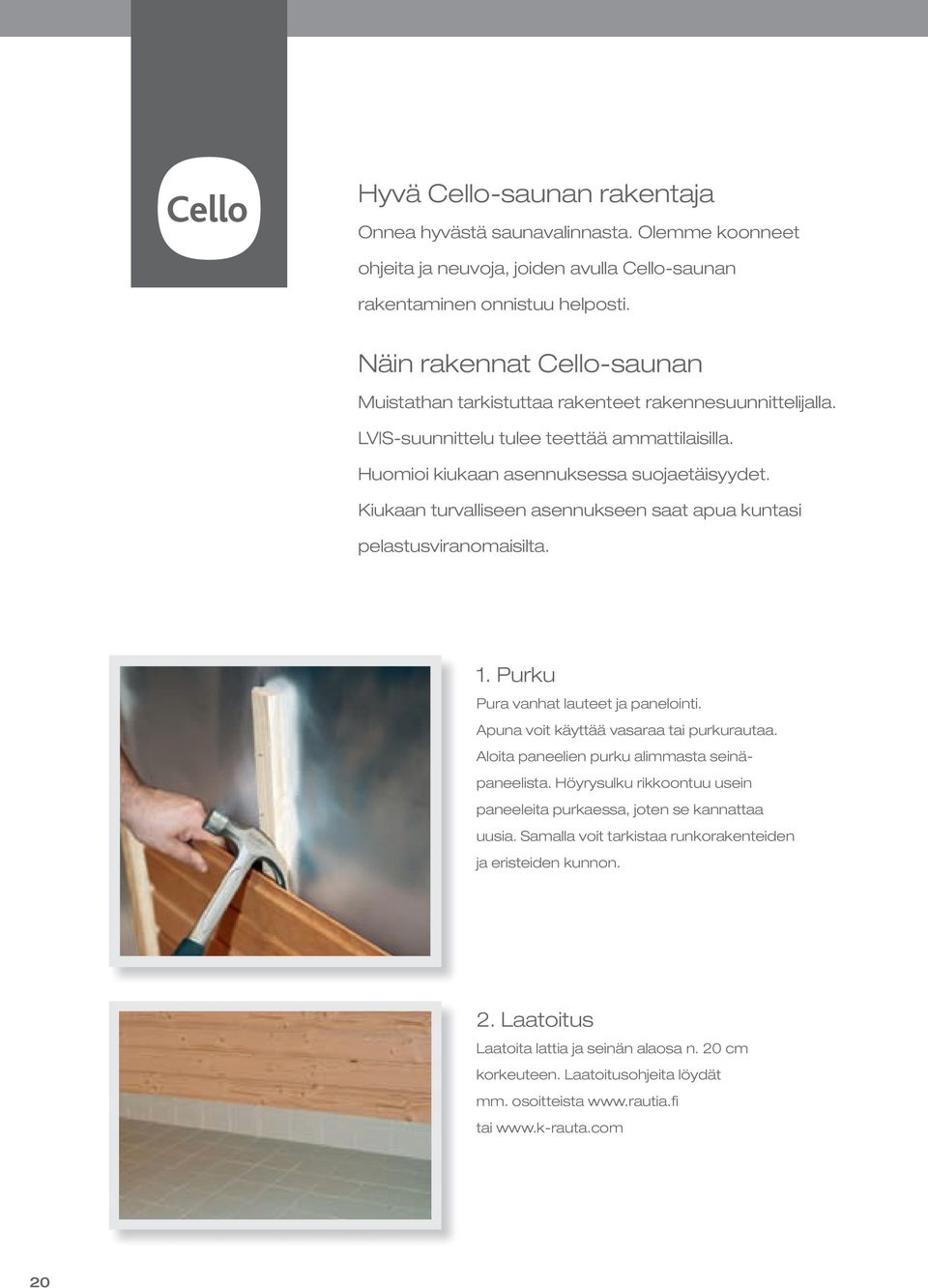

20 Hyvä Cello-saunan rakentaja Onnea hyvästä saunavalinnasta. Olemme koonneet ohjeita ja neuvoja, joiden avulla Cello-saunan rakentaminen onnistuu helposti. Näin rakennat Cello-saunan Muistathan tarkistuttaa rakenteet rakennesuunnittelijalla. LVIS-suunnittelu tulee teettää ammattilaisilla. Huomioi kiukaan asennuksessa suojaetäisyydet. Kiukaan turvalliseen asennukseen saat apua kuntasi pelastusviranomaisilta. 1. Purku Pura vanhat lauteet ja panelointi. Apuna voit käyttää vasaraa tai purkurautaa. Aloita paneelien purku alimmasta seinäpaneelista. Höyrysulku rikkoontuu usein paneeleita purkaessa, joten se kannattaa uusia. Samalla voit tarkistaa runkorakenteiden ja eristeiden kunnon. 2. Laatoitus Laatoita lattia ja seinän alaosa n. 20 cm korkeuteen. Laatoitusohjeita löydät mm. osoitteista tai 20

21 3. Lauteiden kiinnitystuet Tarkista vanhat lauteiden kiinnitystuet ja tee tarvittaessa uudet. Paneelin takana on oltava tuet lauteille, sillä lauteet eivät kestä pelkkiin paneeleihin kiinnitettyinä. Katso lisäohjeet osoitteesta tai 4. Höyrysulku Uusi tai tarkista höyrysulku. Höyrysulkuna toimii alumiinifoliopintainen tiivistyspaperi tuuletusraon ja lämmöneristeen välissä. Alumiinipaperi tulee olla saumoistaan teipattu ja kauttaaltaan tiivis. 5. Koolaus Koolaa seinät tuuletusraon saamiseksi seinän ja paneelin väliin. Tuuletusraon tulee olla vähintään 20 mm. 6. Valaistus Tee valaisinpisteiden putkitus. Teetä sähkötyöt alan ammattilaisella. 21

22 7. Panelointi Paneloi ensin katto. Paneloi seinät ylhäältä alaspäin. Näin mahdollisesti kavennettava viimeinen paneeli jää alareunaan ja lopputulos on siisti. 8. Kulmat a) Kulma ilman listaa Laita irtolista nurkkaan, kun paneloit. Kun panelointi on valmis, lista otetaan pois ja kulmaan jää pieni tuuletusrako. b) Listallinen kulma Laita kulmaan lista kuvan osoittamalla tavalla. Lista jää kulmaan. Jätä paneelien päiden ja listan väliin pieni, 1 2 mm tuuletusrako. 22

23 9. Lauderunko Tee lauteiden runko. Jätä 5 mm rako seinän ja lauderungon väliin, ettei vesi jää seisomaan lauderunkoon. Merkitse asennuskohta. Tarkista vatupassilla, että kannatinpuut ovat suorassa. Kiinnitä ruuveilla kannatinpuut kiinnitystukiin. 10. Muuta huomioitavaa Sopiva saunan korkeus on n. 220 cm. Jos sauna on korkeampi, energiankulutus kasvaa ja lämmitysaika pitenee. Ylälauteen etäisyys katosta on 110 cm. Ylä- ja alalauteen välinen etäisyys on 45 cm. Lauderunko tulee rakentaa 45 x 95 mm puutavarasta, jos lauteen leveys on 2 m tai vähemmän. Jos leveys on suurempi, käytä 45 x 120 mm puutavaraa. Lauderungoksi kannattaa valita männyn sijaan kuusi, sillä se ei pihkaa. Muistathan tarkistuttaa rakenteet rakennesuunnittelijalla. Huomioi rako seinän ja lauderungon välissä. Tarvitset saunan rakentamiseen mm. näitä työkaluja saha vasara purkurauta rullamitta Suora selkänoja sopii kaikenmittaisille saunojille, sen sijaan paljon kallistetut selkänojat eivät sovi kaikille. Yleissuosituksena pidetään 5 asteen kallistusta. Mitä suurempi kallistuskulma on, sitä mittavampi ylälauteen tulee olla. Kallistus on hyvä tehdä myös lauteiden välitilaan. Jos kallistusta ei tehdä, kantapäät osuvat välitilarimoitukseen. Muista myös alaosien valaistus. Pelkät kuituvalot eivät aina riitä ja esimerkiksi saunaa siivotessa tarvitaan valaistusta myös alhaalla. Mitä tummempi sauna, sitä enemmän tarvitaan valaistusta. naulain suorakulma pora ruuvit ja naulat Paneelien menekki ilmoitetaan saunaneliömetreinä. Saunan neliöt saadaan laskemalla yhteen saunan seinä- ja kattoneliöt. (ruostumattomia tai haponkestäviä) 23
