Tehokas kuormanerotin keskijänniteverkkoon. Ensto Ergoswitch Pitää sähköverkon toiminnassa

Transkriptio

1 Tehokas kuormanerotin keskijänniteverkkoon Ensto Ergoswitch Pitää sähköverkon toiminnassa

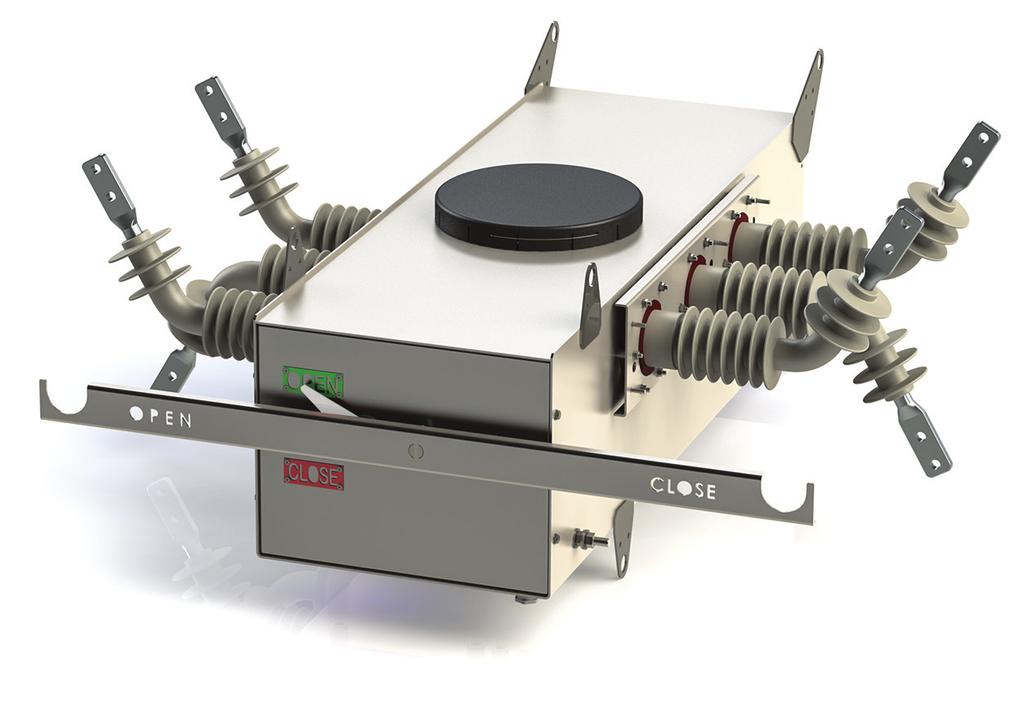

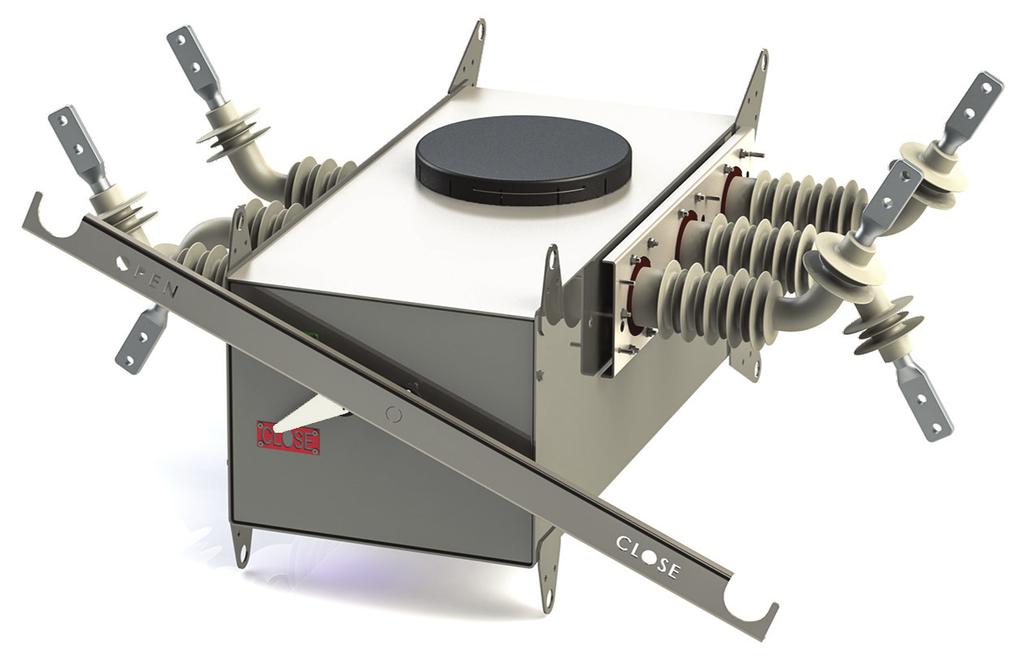

2 Ensto Ergoswitch Tehokas keskijänniteverkon kuormanerotin Ensto Ergoswitch on keskijänniteilmajohtoverkon 24 kv:n kuormanerotin, jonka katkaisukyky on 630 A. Keskeisten komponenttien pienempi määrä ja helppo asennus kentällä osoittavat, että Ensto Ergoswitchin suunnittelussa on huolehdittu ergonomian optimoimisesta. 2 Ensto Novexian 20 vuoden kokemus Auguste- kuormanerotusteknologiasta takaa, että Ergoswitch on tehokas keskijänniteverkon kuormanerotin täynnä älykästä ja nykyaikaista teknologiaa.

3 Verkon hallinta Keskeiset omaisuudet Standardit ja testit takaavat korkean 24 kv:n jännitteelle suunniteltu Ensto Ergoswitch sopii kaikkiin keskijänniteverkkoihin. Ensto Ergoswitch on kuormanerotin, joka takaa keskijänniteilmajohtoverkon optimaalisen hallinnan. laadun Kattavan lisävarustevalikoiman ansiosta, johon kuuluu virtamuuntajia, moottoroitu ohjaus ja ohjauskeskus, Ergoswitch täyttää älykkäiden sähköverkkojen kaikki keskeiset vaatimukset. Ensto Ergoswitch on erittäin käyttövarma tuote, joka tarjoaa jakeluverkko-operaattoreille erinomaista turvallisuutta. Kuormanerotustoiminto mahdollistaa katkaisun jopa täydellä 630 A:n kuormitusvirralla. Kun tuote on varustettu virtamuuntajilla ja summavirtamuuntajalla, vikapaikan erotus tapahtuu aikajälleenkytkennän jälkeen automaattisesti. Ergoswitch on suunniteltu ja valmistettu ISO sertifioidun laadunvarmistusjärjestelmän mukaisesti. Laite täyttää uusimpien kansainvälisten standardien ja teknisten määritysten vaatimukset. Tyyppitestit Ergoswitch-kuormanerottimet vat läpäisseet kaikki kansainvälisissä standardeissa IEC , IEC ja IEC määritetyt tyyppitestit. Testiraportit ovat saatavana pyynnöstä. Standarditestit Kaikki Ergoswitch-laitteet testataan tuotantovaiheessa erikseen kansainvälisten standardien määritelmien mukaisesti. Tällaisia testejä ovat: tiiviystestit eristävyystestit jännitehäviömittaukset käyttötestit, mukaan luettuna nopeus, värinä ja tahtikäynti. 3

4 ERGOSWITCH-OPTIMOINTI 01 KÄYTTÖVARMA 02 MUKAUTETTAVISSA 03 AIKAA SÄÄSTÄVÄ 04 TURVALLINEN 05 PÄIVITYSMAHDOLLISUUS Unique Selling USP Proposition OMAKÄYTTÖ- VT-TANK MUUNTAJAN ASSEMBLY INTEGRATION INTEGROINTI KOTELOON Ergoswitch-vaihtoehdot Manuaalinen malli ilman omakäyttömuuntajaa Kaukokäyttöinen malli omakäyttömuuntaja kotelon ulkopuolella tilauksesta Kaukokäyttöinen malli omakäyttömuuntaja omakäyttömuuntaja kotelossa kotelossa 4 Mahdollisuus päivittää manuaalinen malli kaukokäyttöiseen malliin, jossa omakäyttömuuntaja on kotelon ulkopuolella Ergoswitchin ainutkertaisuus

5 Luotettava ratkaisu - 30 vuotta tietotaitoa ja kokemusta keskijänniteilmajohtoverkkojen sähkölaitteista. - Käyttöikä 30 vuotta, vuodesta 1990 käytössä yli ilmanjohtoverkon kuormanerotinta eri puolilla maailmaa. - Huoltovapaa: ruosteenestokäsitellyt materiaalit kotelo on vedenpitävä ja eristetty koko käyttöiäksi (SF6-kaasulla) mekaaninen kestävyys: 5000 avautumista/sulkeutumista (itsevoitelevat materiaalit) Mukautettavissa asiakkaan tarpeisiin - Suunniteltu kaikkiin ilmasto-olosuhteisiin: materiaalit kestävät kuumuutta, meri-ilmaa, saasteita, lunta ja jäätä. - Suunniteltu soveltumaan erilaisiin pylvästyyppeihin, esim puu-, teräs- ja metalli. - Mukautettavissa tilauksen mukaiseksi: manuaalinen tai kaukokäyttöinen malli, vaaka- tai pystysuuntainen malli, viantunnistus, painemittari, toimintakertojen laskin, SF6-kaasun paineen laskemisen estävä järjestelmä, turvalukko manuaaliseen käyttöön koukkukepin avulla. Aikaa säästävä - Asennettavuus: nopea ja helppo kevyt ja kompakti laitteisto kiinnitykseen ei vaadita erikoistyökaluja - Verkonkäyttö: verkon etäohjaus = kustannustehokkuus lisääntyy sähkökatkojen vaikutuksen vähetessä pienemmät käyttökustannukset = huoltovapaus lisää tuotteen kustannustehokkuutta 04 Ihmisten ja käyttäjien turvallisuus - Käytön aikana: Katkaisukammion rakenne mahdollistaa eristystason erottimen auki-asennossa jopa ilman SF6-kaasua. - Käyttötoimenpiteiden aikana: erotinakselilla on mekaanisesti kytketty asennonosoitin, joka näyttää selkeästi kuormanerottimen kytkimen asennon. Asennonosoitin näkyy pylvään juuresta. kotelossa on keinumekanismi, joka varmistaa kytkentä-/katkaisutoiminnon. - Tapaturman sattuessa: erottimen tiivistettyyn koteloon asennettu varoventtiili estää räjähdysvaaran. 05 Ajanmukaistettavissa oleva ratkaisu - Manuaalinen malli voidaan muuttaa kaukokäyttöiseksi vaihtamalla erottimen ohjausmekanismi moottoriohjattuun malliin ja lisäämällä ohjauskeskus ja sähkönsyötön omakäyttömuuntaja. tarpeiden mukaan skaalautuvat ratkaisut. - Kaukokäyttöinen malli lyhentää verkon palauttamiseen kuluvaa aikaa katkosten yhteydessä. vaikutus SAIDI- ja SAIFI-indikaattoreihin. 06 Omakäyttömuuntajan integrointi koteloon Omakäyttömuuntajan integrointi SF6-kaasulla eristettyyn koteloon Pienempi koko Kotelon suojaus Kaksi laitetta yhdessä = pienempi kotelo = turvallinen ratkaisu sisäisen vian varalta = pidempi käyttöikä = entistä helpompi ja nopeampi asennus = entistä esteettisempi Unique Selling US P Proposition 5

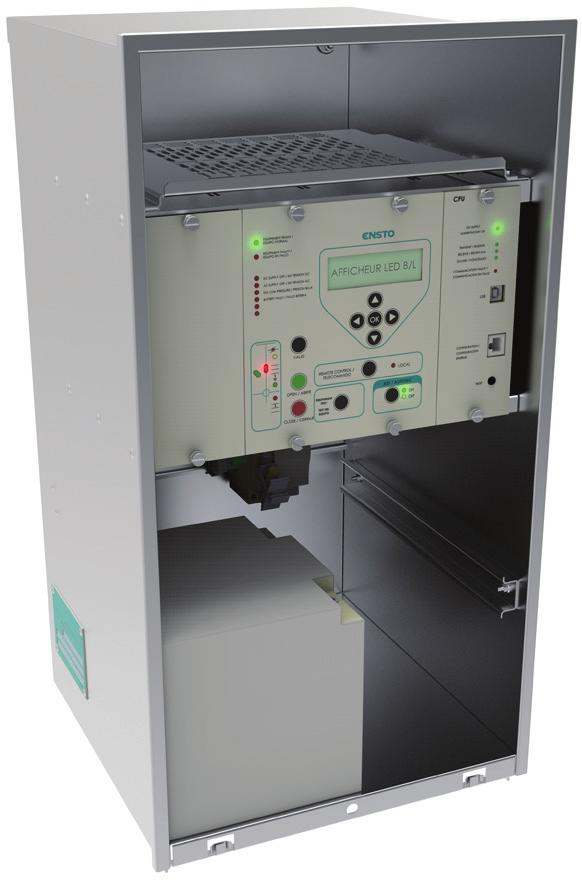

6 Ensto Ergoswitch Kuormanerottimen tekniset tiedot YKSIKKÖ Ergoswitch 24 kv Nimellisjännite kv 24 Nimellisvirta A 630 Nimellistaajuus Hz 50 Nimellinen katkaisuvirta A 630 Nimellinen terminen kestovirta ka 12,5/3 s Nimellisoikosulkuvirta Mekaaninen kestävyys ka ka peak avautuminen/ sulkeutuminen 50 Hz:n nimelliskestojännite kv 1 min Jyrkän aallon koe kv 125 SF6-kaasun määrä kg 0,87 Mitat (mm) Mallit H W D Ergoswitch manuaalinen 24 kv Ergoswitch kaukokäyttöinen 24 kv (sisäisellä omakäyttömuuntajalla) D H Ohjausyksikön tekniset tiedot W materiaali: ruostumaton teräs suojausluokka: IP 55/IK 10 mitat: 625 x 335 x 345 mm paino akun kanssa: 30 kg akku: 12 V 38 Ah (15 kg) pystysuuntainen asennus joko nelikulmaiseen tai pyöreään pylvääseen ja kaikentyyppisiin pylväisiin, kuten puu, betoni ja metalli liitännät kuormanerottimeen: - AC-kaapeli 230 V 135 V 101 V ± 15 % - virta-/ohjauskaapeli (10 johtoa liittimineen) - virtamuuntajan anturikaapeli - kapasitiivisen jännitteenjakajan anturikaapeli - antenniliitin (radioverkon malli) yhteyskäytännöt: IEC 101, IEC 104, DNP3, Modbus, HNZ, PUR yhteysverkot: puhelinverkko, radioverkko, GSM, GPRS, Ethernet automaattinen ositustoiminto mittaus: CT- ja CD-anturit tunnistus: - vikavirta (oikosulku ja maasulku) - vikalaskurit - vikatilanteiden näyttö käyttöliittymässä 6

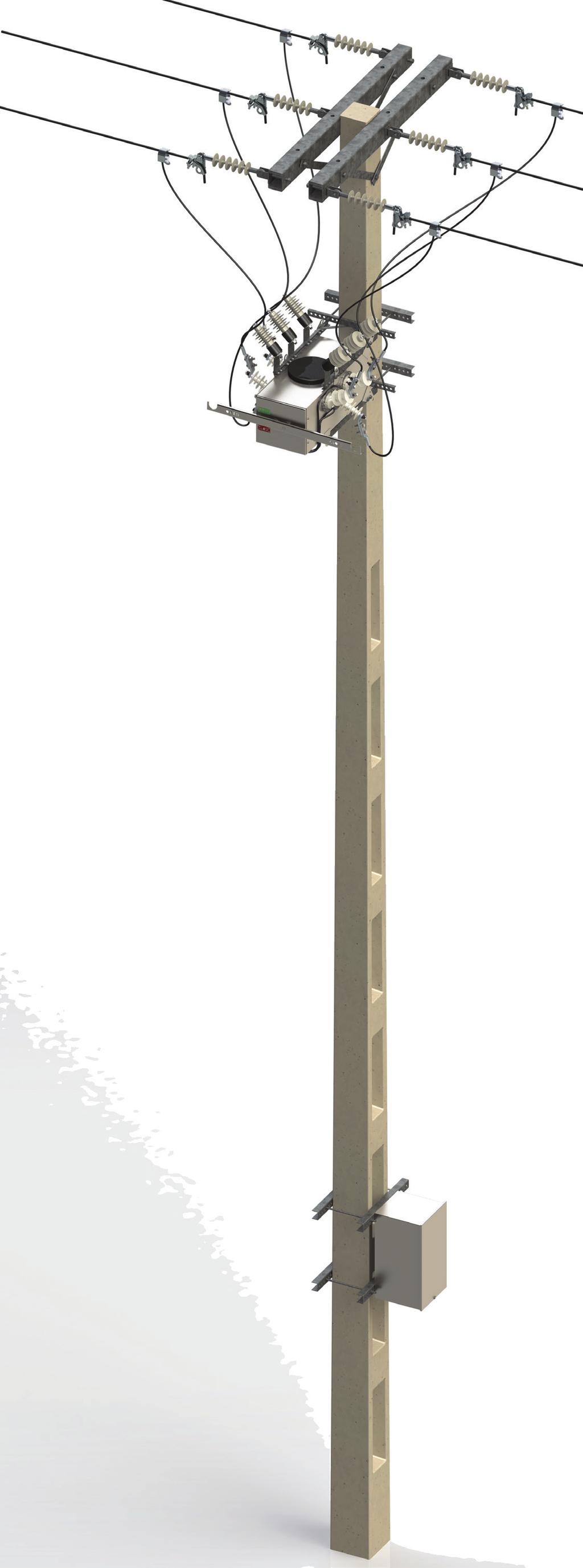

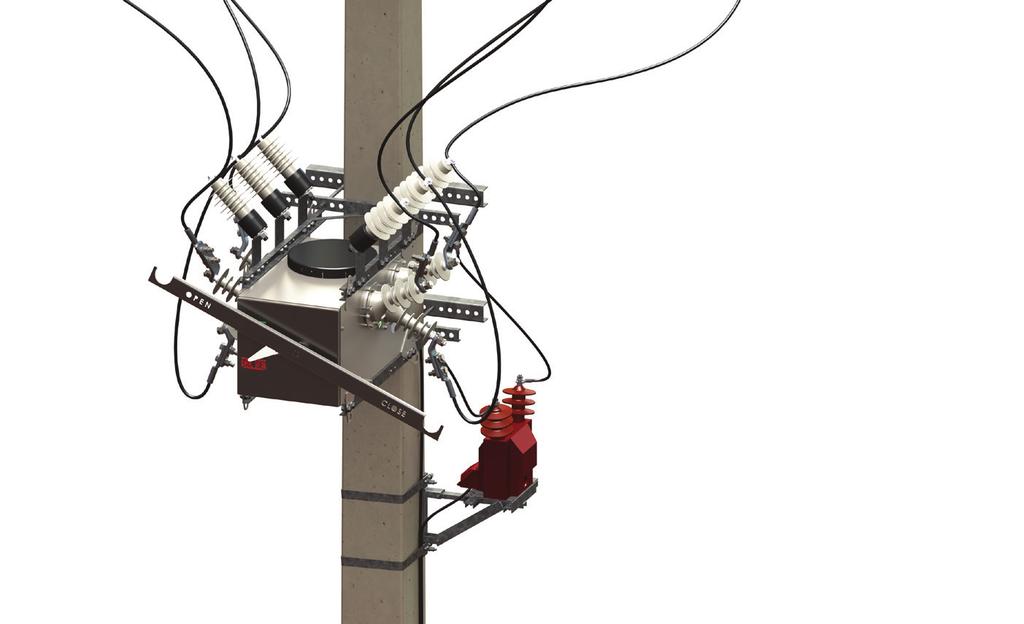

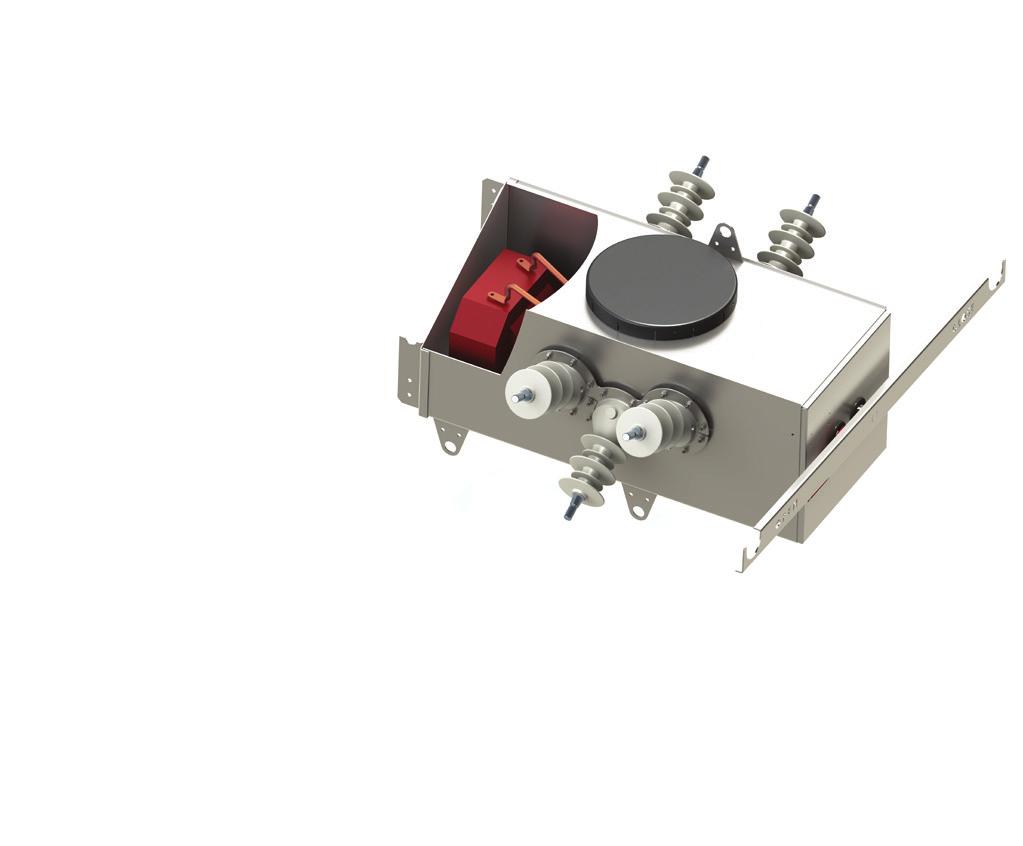

7 Ensto Ergoswitch Vaihtoehdot Ulkoinen omakäyttömuuntaja Sisäinen omakäyttömuuntaja Mallit Manuaalinen malli erotinohjaimella: ohjaus tapahtuu pystysuoraan pyörivään erotinohjaimeen liitetyn vivun avulla. Ohjausvivun avulla erotin voidaan lukita avattuun tai suljettuun asentoon tai kaukokäyttötilaan. Manuaalinen malli ohjaussauvalla: ohjaus tapahtuu ohjaussauvan avulla. Manuaalinen ohjaus mahdollistaa kolme asentoa: erotin auki, erotin kiinni ja kaukokäyttö. Moottoroidun mallin ohjausyksikkö: ohjauskeskuksen avulla moottoroidulla käyttömekanismilla varustettua erotinta voidaan ohjata sähköisesti joko paikallistai kaukokäytöllä. Sisäinen tai ulkoinen omakäyttömuuntaja: Ergoswitchin sähkötoiminen malli on varustettu vakiona sisäisellä omakäyttömuuntajalla. Ulkoinen omakäyttömuuntaja on saatavana tilauksesta. Erotinohjaimella käytettävä manuaalinen malli Ohjaussauvalla käytettävä manuaalinen malli 7
