GEVEA-PYLVÄSEROTTIMET 24 kv 630 A

Transkriptio

1 GEVEA-PYLVÄSEROTTIMET 24 kv 630 A

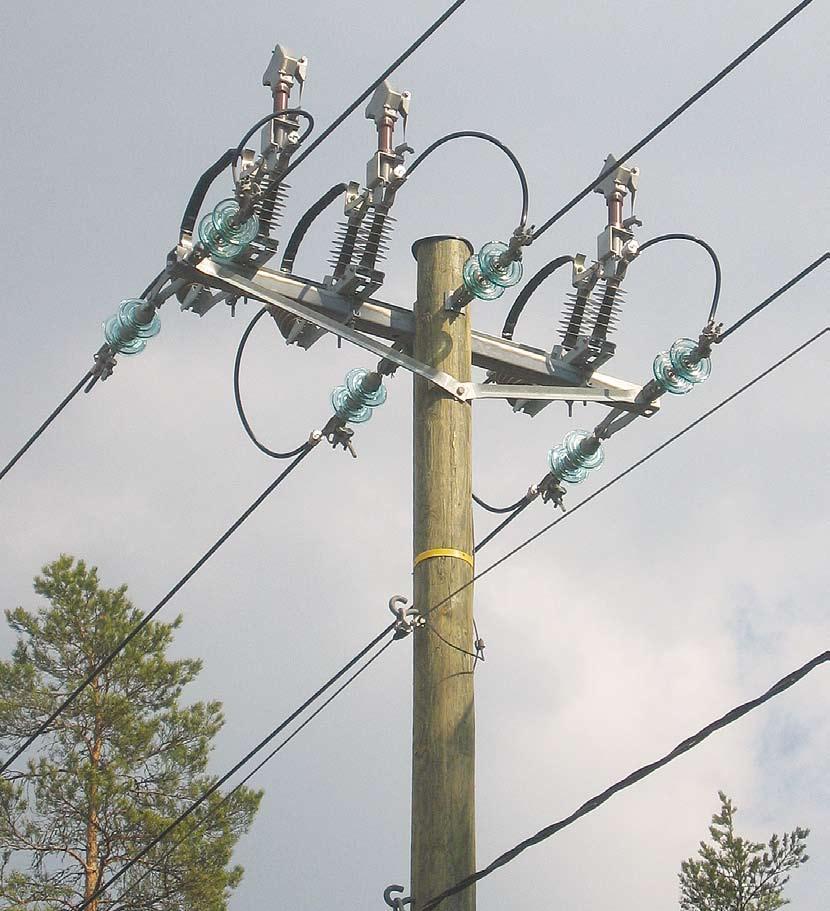

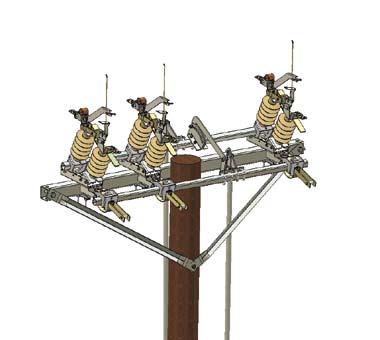

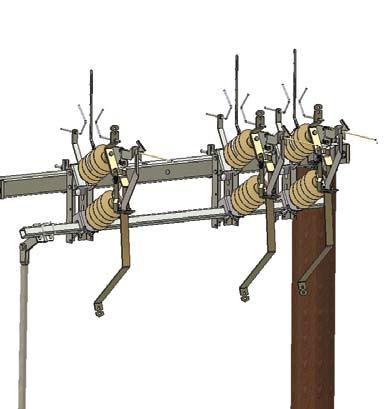

2 YLEISTÄ GEVEA:n pylväserottimet on kehitetty Suomen ja muiden Pohjoismaiden käyttö- ja asennusolosuhteita varten. Vahvan rakenteensa ansiosta erotin toimii luotettavasti kaikissa olosuhteissa ja myös pitkällä aikavälillä. GEVEA:n erottimien suosioon on monta hyvää syytä: Hyvät käyttökokemukset kaikissa Pohjoismaissa Luotettava toiminta myös jääkuormalla Helppo ja nopea asentaa Ohjausvivusto säädettävissä nopeasti ja tarkasti Säilyttää asetellut säädöt Runsaasti asennusvaihtoehtoja ja lisävarusteita Vähäinen varastoitavien nimikkieden määrä. Tekniset arvot Nimellisvirta Nimellisjännite Terminen kestovirta Dynaaminen kestovirta Katkaisukyky Katkaisupiiskalla Katkaisukammiolla Kytkentäkyky pääkoskettimilla 630 A 24 kv 20 ka 50 ka 25 A 630 A 5 ka KOESTUKSET Erottimelle on tehty jäänmurtokoestus 10 mm:n jääkuormalla. Erottimelle on myös tehty jännitekokeet IEC129 mukaisesti sekä oikosulku-, lämpenemis- ja mekaaniset kokeet. Kuva 1. Katkaisupiiska. EROTINRAKENTEET JA ASENNUSVAIHTOEHDOT Erottimesta on saatavissa sekä katkaisupiiskoilla, että katkaisukammioilla varustettu rakenne, kaksoiserotin sekä muita rakennevaihtoehtoja. Erottimet kiinnitetään joko yhteen tai kahteen pylvääseen. Vakiorakenteeseen kuuluu lukittavissa oleva käsiohjain. Erotin voidaan varustaa myös moottoriohjaimella kauko-ohjausta varten. Kuva 2. Katkaisukammio. 2

3 VAKIOVARUSTEET Vakiotoimitukseen kuuluvat napaelementit, joihin katkaisupiiskat tai katkaisukammiot on valmiiksi asenettu, napaelementtien kiinnityssangat, maadoitusliitin, orsi, akseli, ohjausvipu, ohjausputket, putkien tuet, suojaeristin, käsiohjain ja kiinnitysruuvit. Erotinta on täydennettävä ainakin kiinnitysosilla 1- tai 2-pylväsasennusta varten. Erottimiin on saatavissa myös muita lisävarusteita kuten jatkokiskot muuntamoerottimelle, jatko-osat, osat kaapelilähtöä varten, ylijännitesuojan kiinnitysosat ja maadoitusveitset. EROTINNAVAT Erotinnavassa on kuumasinkittyyn teräsrunkoon valmiiksi kiinnitettynä eristimet ja niihin virtatien osat. Pääkoskettimet toimivat liukkaasti eivätkä ne jumitu pitkänkään ajan kuluessa. Kuva 3. Erottimen napa, katkaisukammio ja jatko-osa. Vakiorakenteessa eristimet ovat valuhartsia, mutta erotin voidaan toimittaa myös posliinieristimillä. Sekä piiskoilla että katkaisukammioilla varustetun napaelementin nimellisvirta 630 A. ORRET Vakio-orsi on neliskanttinen putkipalkki ja se on valmistettu kuumasinkitystä teräksestä. 80 x 80 x 2000 x 4 GFLR Vaihtoehtona voidaan toimittaa 100 mm:n orsi. 100 x 100 x 2000 x 4 GFLR OHJAUSPUTKET Toimitukseen kuuluvilla säädettävillä ohjausputkilla voidaan erotin asentaa 9 10 metrin korkeuteen. Lisävarusteena on saatavissa 1, 2 ja 3 metrin jatkoputket. Jokaisen jatkoputken mukana toimitetaan myös ohjausputken tuki. Kuva 4. Maadoitusveitsillä varustettu erotin KÄSIOHJAIN Toimitukseen kuuluu täydellinen käsiohjain, jossa on lukittava ohjauskahva. Käsiohjaimeen on lisävarusteena saatavissa apukoskettimet asentotietoa varten. Erotinta voidaan ohjata myös markkinoilla olevilla moottoriohjaimilla. Kuva 5. Helposti säädettävä ohjausputki. Kuva 6. Käsiohjain. 3

4 Tilaustiedot Pylväserotin valuhartsieristimillä + katkaisupiiskat + akseli + ohjausputket + käsiohjain, ilman ortta Kuormanerotin valuhartsieristimillä + katkaisukammiot + akseli + ohjausputket + käsiohjain, ilman ortta SSTL nro SSTL nro *) Orsi SSTL nro *) Kuormanerottimen napoihin on valmiiksi asennettuna nivelliittimet. Lisävarusteet ks. sivu 5 6. Varaosat ks. sivu 7. Kuva 7. Napaelementtipakkaus. TOIMITUSPAKKAUKSET Yhden täydellisen erottimen toimitukseen sisältyvät seuraavat pakkaukset: 1. 1 kpl Napaelementtipakkauksia 2. 1 kpl Asennustarvikepakkauksia (GMU1), jossa on käsiohjain ruuveineen ohjausputken tuet ruuveineen ohjausputken eristin kiinnityssangat napaelementeille ohjausvipu kiinnityssankoineen maadoitusliitin Kuva 8. Asennustarvikepakkaus GMU kpl Putkinippu, jossa on 2 ohjausputkea ja ohjausakseli 4. 1 kpl Orsi 5. 1 kpl Kiinnitysosat 1- tai 2-pylväsasennusta varten 6. Mahdolliset lisävarusteet Kuva 9. Ohjausputket GMR2 ja akseli GMA20. Kuva 10. Orsi GFLR1. 4

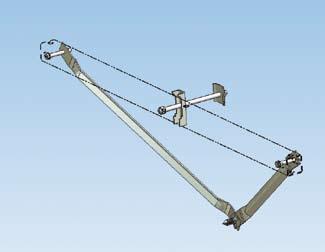

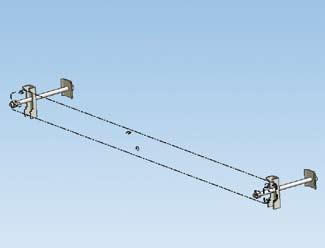

5 LISÄVARUSTEITA Kuva 11. Orren kiinnitysosat 1-pylväsasennukseen GFLRME. SSTL nro Kuva 12. Orren kiinnitysosat 2-pylväsasennukseen GFLRMP. SSTL nro Kuva 13. Orren vahvistetut kiinnitysosat 1-pylväsasennukseen GFLRMEF. SSTL nro Kuva 14. Orren vahvistetut kiinnitysosat 2-pylväsasennukseen GFLRMPF. SSTL nro Kuva 15. Jatkokiskot muuntajaerottimelle GL00. SSTL nro Kuva 16. Nivelliitin GPK. SSTL

6 LISÄVARUSTEITA Kuva 17. Kipinäväli ja lintueste GHG. SSTL nro Kuva 18. Jatko-osa GF2G. SSTL nro Kuva 19. Kaapelin liitäntäkisko GK2PI ja ylijännitesuojan kiinnitysosat. SSTL nro Kuva 20. Ylijännitesuojan kiinnitysosat GF2PI1. SSTL nro Kuva 21. Katkaisukammio GLBD1. SSTL nro Kuva 22. Akselintuki GAS1. SSTL nro Kuva 23. Alasvientikisko GCCB kaapelia varten. SSTL nro

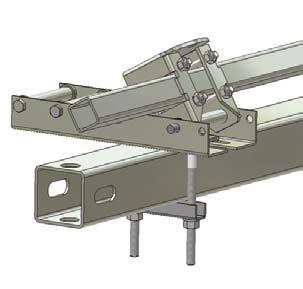

7 OHJAUSPUTKEN JATKOT Ohjausputken jatko-osa 1,0 m (sisältää tuen) Ohjausputken jatko-osa 2,0 m (sisältää tuen) Ohjausputken jatko-osa 3,0 m (sisältää tuen) GFR GFR GFR VARAOSIA Valuhartsieristin GVA SSTL nro Päävirtakosketin 630 A GKKA2 SSTL nro Päävirtakoskettimen vastakappale 630 A GKKM2 SSTL nro Katkaisupiiska (3 kpl) GBGK1 SSTL nro Ohjausputket GMR2 SSTL nro Ohjausputken eristin GSI SSTL nro Ohjausputken tuki GSS A6743 Akseli GMA20 SSTL nro vaiheinen erotin varustettuna liitäntäkiskoilla maakaapelia varten. 7

8 8 Maahantuonti: EUROLAITE OY Karvaamokuja 3 A Helsinki Puh Fax eurolaite@eurolaite.fi
