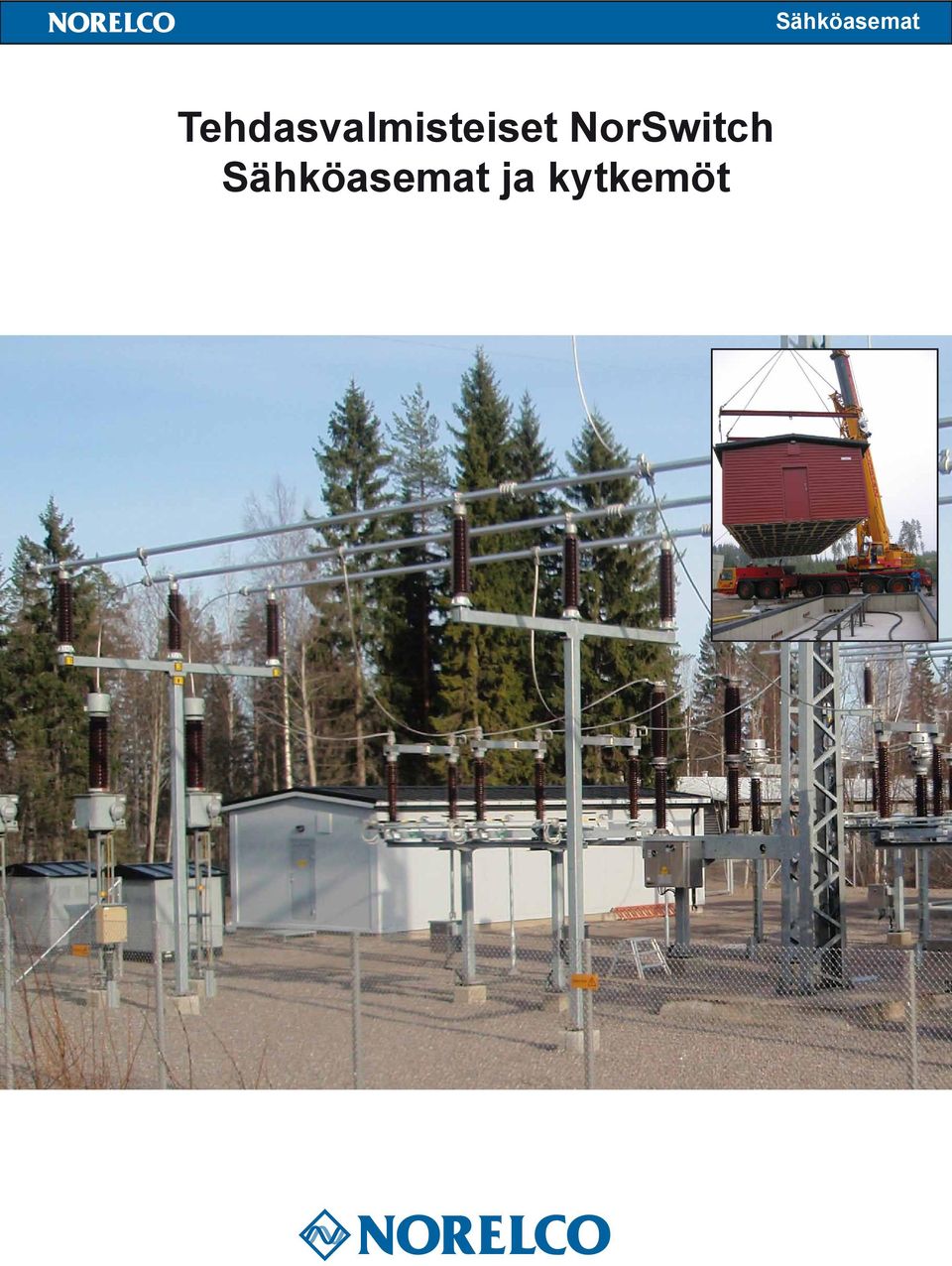

1 Tehdasvalmisteiset NorSwitch Sähköasemat ja kytkemöt Sähköasemat

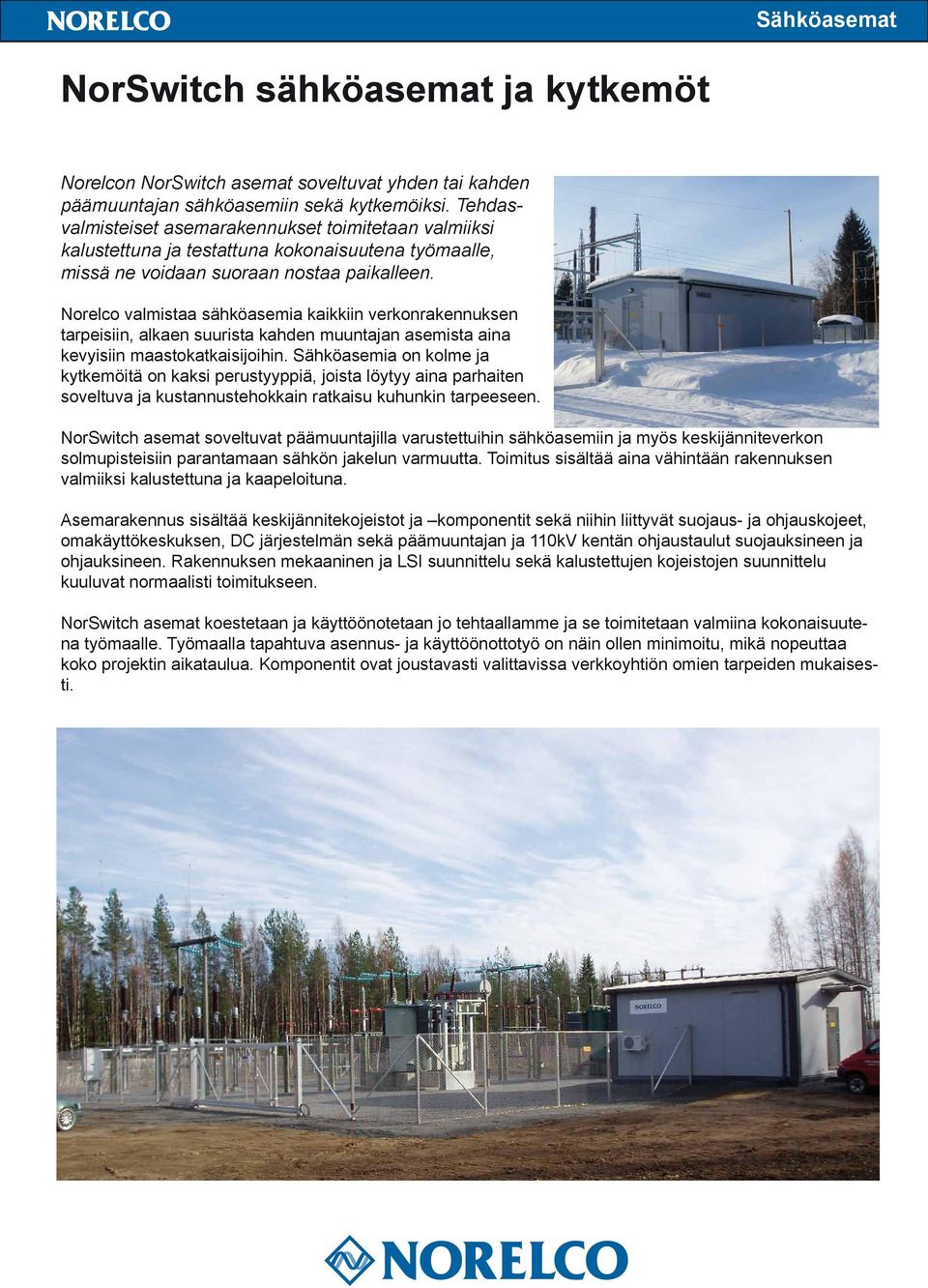

2 Sähköasemat NorSwitch sähköasemat ja kytkemöt Norelcon NorSwitch asemat soveltuvat yhden tai kahden päämuuntajan sähköasemiin sekä kytkemöiksi. Tehdasvalmisteiset asemarakennukset toimitetaan valmiiksi kalustettuna ja testattuna kokonaisuutena työmaalle, missä ne voidaan suoraan nostaa paikalleen. Norelco valmistaa sähköasemia kaikkiin verkonrakennuksen tarpeisiin, alkaen suurista kahden muuntajan asemista aina kevyisiin maastokatkaisijoihin. Sähköasemia on kolme ja kytkemöitä on kaksi perustyyppiä, joista löytyy aina parhaiten soveltuva ja kustannustehokkain ratkaisu kuhunkin tarpeeseen. NorSwitch asemat soveltuvat päämuuntajilla varustettuihin sähköasemiin ja myös keskijänniteverkon solmupisteisiin parantamaan sähkön jakelun varmuutta. Toimitus sisältää aina vähintään rakennuksen valmiiksi kalustettuna ja kaapeloituna. Asemarakennus sisältää keskijännitekojeistot ja komponentit sekä niihin liittyvät suojaus- ja ohjauskojeet, omakäyttökeskuksen, DC järjestelmän sekä päämuuntajan ja 110kV kentän ohjaustaulut suojauksineen ja ohjauksineen. Rakennuksen mekaaninen ja LSI suunnittelu sekä kalustettujen kojeistojen suunnittelu kuuluvat normaalisti toimitukseen. NorSwitch asemat koestetaan ja käyttöönotetaan jo tehtaallamme ja se toimitetaan valmiina kokonaisuutena työmaalle. Työmaalla tapahtuva asennus- ja käyttöönottotyö on näin ollen minimoitu, mikä nopeuttaa koko projektin aikataulua. Komponentit ovat joustavasti valittavissa verkkoyhtiön omien tarpeiden mukaisesti.

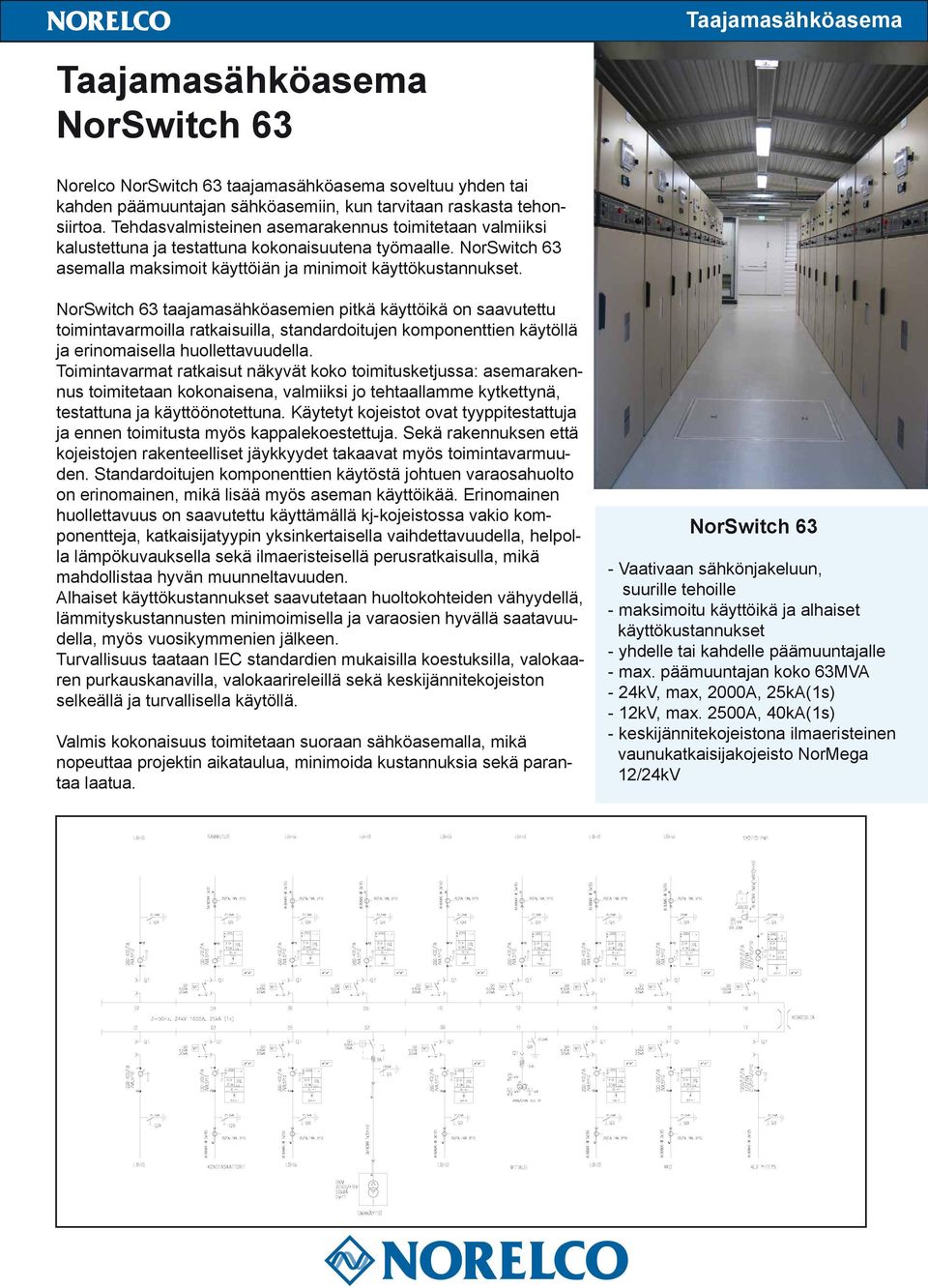

3 Taajamasähköasema Taajamasähköasema NorSwitch 63 Norelco NorSwitch 63 taajamasähköasema soveltuu yhden tai kahden päämuuntajan sähköasemiin, kun tarvitaan raskasta tehonsiirtoa. Tehdasvalmisteinen asemarakennus toimitetaan valmiiksi kalustettuna ja testattuna kokonaisuutena työmaalle. NorSwitch 63 asemalla maksimoit käyttöiän ja minimoit käyttökustannukset. NorSwitch 63 taajamasähköasemien pitkä käyttöikä on saavutettu toimintavarmoilla ratkaisuilla, standardoitujen komponenttien käytöllä ja erinomaisella huollettavuudella. Toimintavarmat ratkaisut näkyvät koko toimitusketjussa: asemarakennus toimitetaan kokonaisena, valmiiksi jo tehtaallamme kytkettynä, testattuna ja käyttöönotettuna. Käytetyt kojeistot ovat tyyppitestattuja ja ennen toimitusta myös kappalekoestettuja. Sekä rakennuksen että kojeistojen rakenteelliset jäykkyydet takaavat myös toimintavarmuuden. Standardoitujen komponenttien käytöstä johtuen varaosahuolto on erinomainen, mikä lisää myös aseman käyttöikää. Erinomainen huollettavuus on saavutettu käyttämällä kj-kojeistossa vakio komponentteja, katkaisijatyypin yksinkertaisella vaihdettavuudella, helpolla lämpökuvauksella sekä ilmaeristeisellä perusratkaisulla, mikä mahdollistaa hyvän muunneltavuuden. Alhaiset käyttökustannukset saavutetaan huoltokohteiden vähyydellä, lämmityskustannusten minimoimisella ja varaosien hyvällä saatavuudella, myös vuosikymmenien jälkeen. Turvallisuus taataan IEC standardien mukaisilla koestuksilla, valokaaren purkauskanavilla, valokaarireleillä sekä keskijännitekojeiston selkeällä ja turvallisella käytöllä. Valmis kokonaisuus toimitetaan suoraan sähköasemalla, mikä nopeuttaa projektin aikataulua, minimoida kustannuksia sekä parantaa laatua. NorSwitch 63 - Vaativaan sähkönjakeluun, suurille tehoille - maksimoitu käyttöikä ja alhaiset käyttökustannukset - yhdelle tai kahdelle päämuuntajalle - max. päämuuntajan koko 63MVA - 24kV, max, 2000A, 25kA(1s) - 12kV, max. 2500A, 40kA(1s) - keskijännitekojeistona ilmaeristeinen vaunukatkaisijakojeisto NorMega 12/24kV

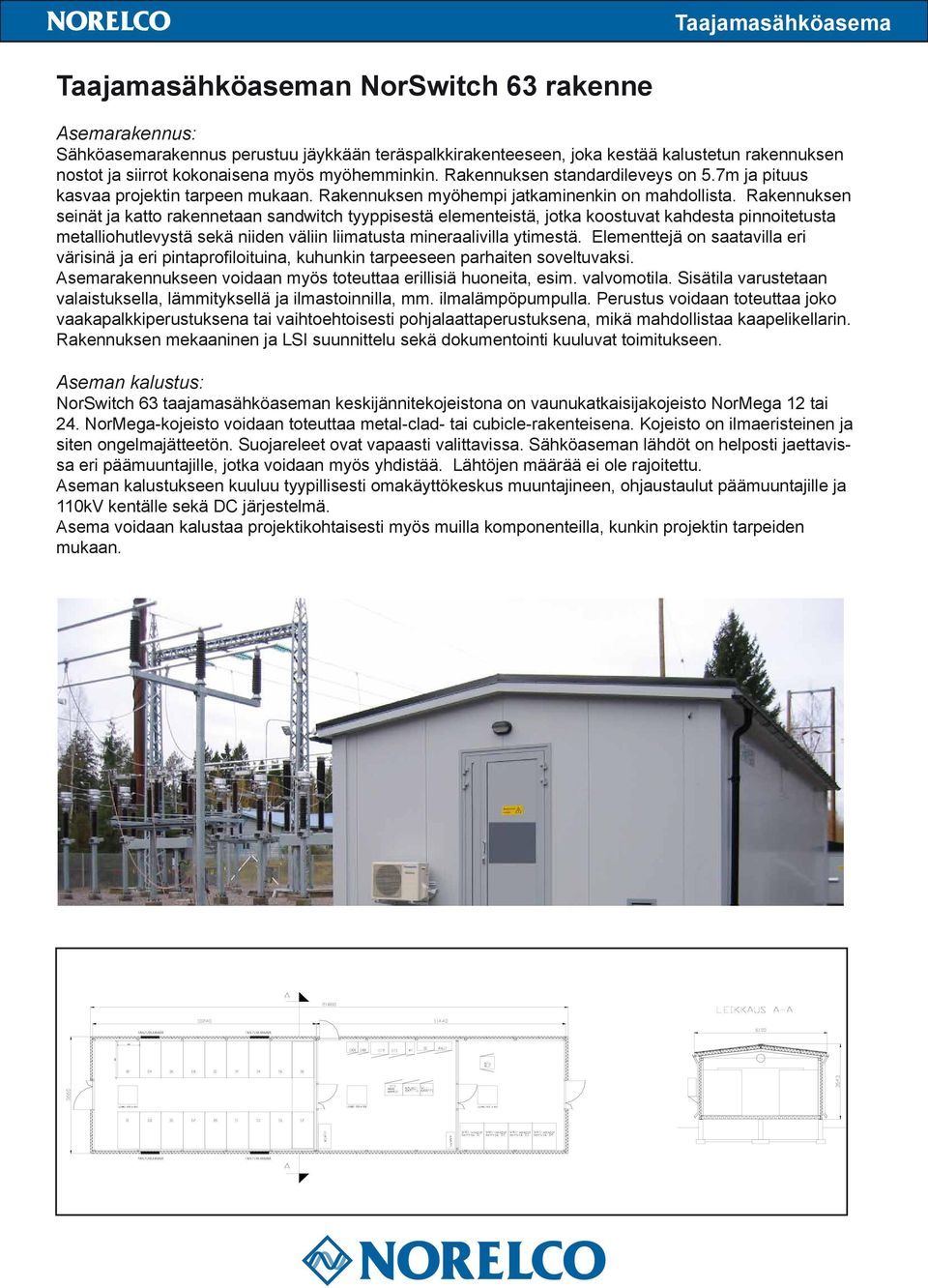

4 Taajamasähköasema Taajamasähköaseman NorSwitch 63 rakenne Asemarakennus: Sähköasemarakennus perustuu jäykkään teräspalkkirakenteeseen, joka kestää kalustetun rakennuksen nostot ja siirrot kokonaisena myös myöhemminkin. Rakennuksen standardileveys on 5.7m ja pituus kasvaa projektin tarpeen mukaan. Rakennuksen myöhempi jatkaminenkin on mahdollista. Rakennuksen seinät ja katto rakennetaan sandwitch tyyppisestä elementeistä, jotka koostuvat kahdesta pinnoitetusta metalliohutlevystä sekä niiden väliin liimatusta mineraalivilla ytimestä. Elementtejä on saatavilla eri värisinä ja eri pintaprofiloituina, kuhunkin tarpeeseen parhaiten soveltuvaksi. Asemarakennukseen voidaan myös toteuttaa erillisiä huoneita, esim. valvomotila. Sisätila varustetaan valaistuksella, lämmityksellä ja ilmastoinnilla, mm. ilmalämpöpumpulla. Perustus voidaan toteuttaa joko vaakapalkkiperustuksena tai vaihtoehtoisesti pohjalaattaperustuksena, mikä mahdollistaa kaapelikellarin. Rakennuksen mekaaninen ja LSI suunnittelu sekä dokumentointi kuuluvat toimitukseen. Aseman kalustus: NorSwitch 63 taajamasähköaseman keskijännitekojeistona on vaunukatkaisijakojeisto NorMega 12 tai 24. NorMega-kojeisto voidaan toteuttaa metal-clad- tai cubicle-rakenteisena. Kojeisto on ilmaeristeinen ja siten ongelmajätteetön. Suojareleet ovat vapaasti valittavissa. Sähköaseman lähdöt on helposti jaettavissa eri päämuuntajille, jotka voidaan myös yhdistää. Lähtöjen määrää ei ole rajoitettu. Aseman kalustukseen kuuluu tyypillisesti omakäyttökeskus muuntajineen, ohjaustaulut päämuuntajille ja 110kV kentälle sekä DC järjestelmä. Asema voidaan kalustaa projektikohtaisesti myös muilla komponenteilla, kunkin projektin tarpeiden mukaan.

5 Piensähköasema Piensähköasema NorSwitch 16 Norelco NorSwitch 16 piensähköasema soveltuu pienitehoisille sähköasemille, joilla halutaan vähentää alueellisten sähkönjakelun häiriöitä. Aseman teknisissä ratkaisuissa on haettu kustannustehokasta ja varmaa jakelutekniikkaa. NorSwitch 16 soveltuu pienille tehoille silloin kun päämuuntajia on yksi ja sen teho on korkeintaan 16MVA ja lähtöjä on enintään 6 kappaletta. NorSwitch 16 piensähköasema toimitetaan valmiina kokonaisuutena, koestettuna ja käyttöönotettuna, mikä nopeuttaa koko projektin aikataulua, minimoi kustannuksia sekä parantaa laatua. NorSwitch 16 - pienille tehoille - edullisempi hankintahinta - yhdelle päämuuntajalle - max. päämuuntajan koko 16MVA - 12/24/36kV, 630A, 20kA(1s) - lähtöjä max. 5 kpl - Keskijännitekojeistona kaasueristeinen modulaarinen CGMCosmos- kojeisto

6 Piensähköasema Piensähköaseman NorSwitch 16 rakenne Asemarakennus: NorSwitch 16 piensähköaseman rakennus perustuu jäykkään teräspalkkirakenteeseen, joka kestää kalustetun rakennuksen nostot ja siirrot kokonaisena myös myöhemminkin. Rakennuksen standardileveys on 5.7m ja pituus kasvaa projektin tarpeiden mukaan. Rakennuksen myöhempi jatkaminenkin on mahdollista. Rakennuksen seinät ja katto rakennetaan sandwich tyyppisestä elementeistä, jotka koostuvat kahdesta pinnoitetusta metalliohutlevystä sekä niiden väliin liimatusta mineraalivilla ytimestä. Elementtejä on saatavilla eri värisinä ja eri pintaprofiloituina, kuhunkin tarpeeseen parhaiten soveltuvaksi. Sisätila varustetaan valaistuksella, lämmityksellä ja ilmastoinnilla, mm. ilmalämpöpumpulla. Perustus voidaan toteuttaa joko vaakapalkki- tai pohjalaattaperustuksena, mikä mahdollistaa kaapelikellarin. Rakennuksen mekaaninen ja LSI suunnittelu sekä dokumentointi kuuluvat toimitukseen. Aseman kalustus: Keskijännitekojeistona on kaasueristeinen modulaarinen kojeisto CGMCosmos nimellisjännitteillä 12, 24 ja 36kV. Kojeistoon on saatavilla kaikki keskijännitejakelussa tarvittavat kennot: tyhjökatkaisija, mittaus, kuormanerotin, sulakekuormanerotin ja kiskoerotinkennot. Suojareleet ovat vapaasti valittavissa. Aseman kalustukseen kuuluu tyypillisesti omakäyttökeskus muuntajineen, ohjaustaulut päämuuntajille ja 110kV kentälle sekä DC järjestelmä.

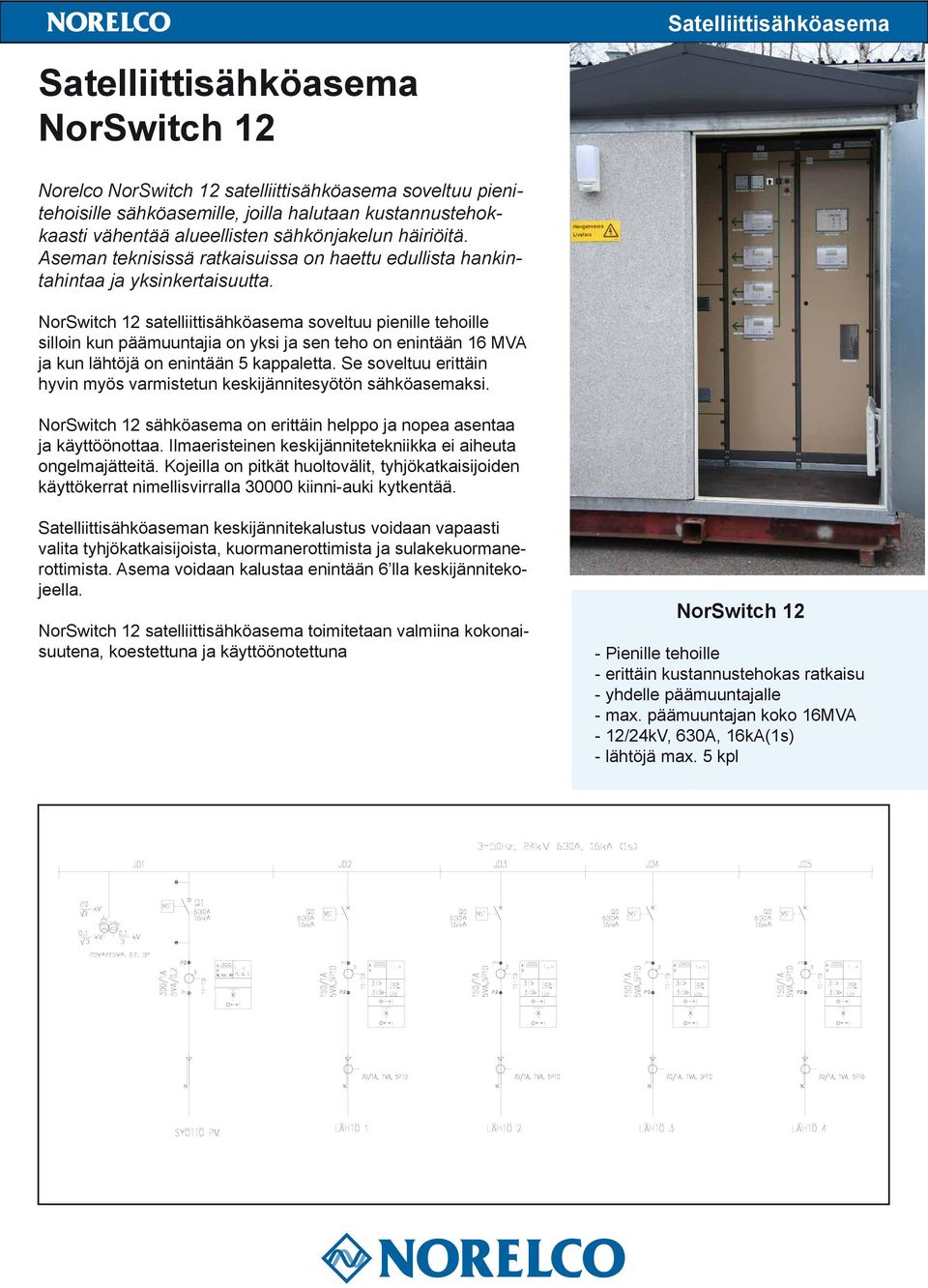

7 Satelliittisähköasema Satelliittisähköasema NorSwitch 12 Norelco NorSwitch 12 satelliittisähköasema soveltuu pienitehoisille sähköasemille, joilla halutaan kustannustehokkaasti vähentää alueellisten sähkönjakelun häiriöitä. Aseman teknisissä ratkaisuissa on haettu edullista hankintahintaa ja yksinkertaisuutta. NorSwitch 12 satelliittisähköasema soveltuu pienille tehoille silloin kun päämuuntajia on yksi ja sen teho on enintään 16 MVA ja kun lähtöjä on enintään 5 kappaletta. Se soveltuu erittäin hyvin myös varmistetun keskijännitesyötön sähköasemaksi. NorSwitch 12 sähköasema on erittäin helppo ja nopea asentaa ja käyttöönottaa. Ilmaeristeinen keskijännitetekniikka ei aiheuta ongelmajätteitä. Kojeilla on pitkät huoltovälit, tyhjökatkaisijoiden käyttökerrat nimellisvirralla kiinni-auki kytkentää. Satelliittisähköaseman keskijännitekalustus voidaan vapaasti valita tyhjökatkaisijoista, kuormanerottimista ja sulakekuormanerottimista. Asema voidaan kalustaa enintään 6 lla keskijännitekojeella. NorSwitch 12 satelliittisähköasema toimitetaan valmiina kokonaisuutena, koestettuna ja käyttöönotettuna NorSwitch 12 - Pienille tehoille - erittäin kustannustehokas ratkaisu - yhdelle päämuuntajalle - max. päämuuntajan koko 16MVA - 12/24kV, 630A, 16kA(1s) - lähtöjä max. 5 kpl

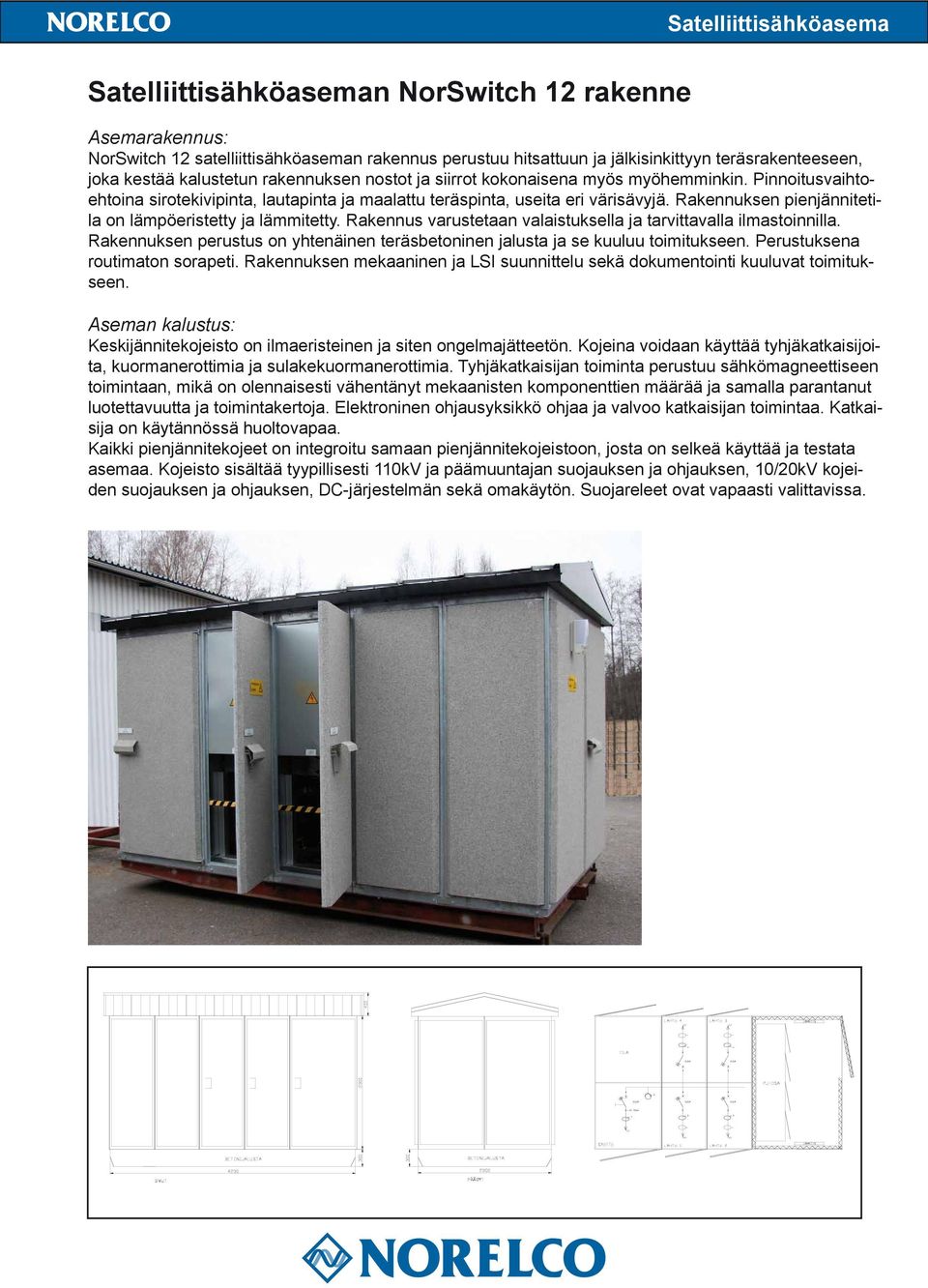

8 Satelliittisähköasema Satelliittisähköaseman NorSwitch 12 rakenne Asemarakennus: NorSwitch 12 satelliittisähköaseman rakennus perustuu hitsattuun ja jälkisinkittyyn teräsrakenteeseen, joka kestää kalustetun rakennuksen nostot ja siirrot kokonaisena myös myöhemminkin. Pinnoitusvaihtoehtoina sirotekivipinta, lautapinta ja maalattu teräspinta, useita eri värisävyjä. Rakennuksen pienjännitetila on lämpöeristetty ja lämmitetty. Rakennus varustetaan valaistuksella ja tarvittavalla ilmastoinnilla. Rakennuksen perustus on yhtenäinen teräsbetoninen jalusta ja se kuuluu toimitukseen. Perustuksena routimaton sorapeti. Rakennuksen mekaaninen ja LSI suunnittelu sekä dokumentointi kuuluvat toimitukseen. Aseman kalustus: Keskijännitekojeisto on ilmaeristeinen ja siten ongelmajätteetön. Kojeina voidaan käyttää tyhjäkatkaisijoita, kuormanerottimia ja sulakekuormanerottimia. Tyhjäkatkaisijan toiminta perustuu sähkömagneettiseen toimintaan, mikä on olennaisesti vähentänyt mekaanisten komponenttien määrää ja samalla parantanut luotettavuutta ja toimintakertoja. Elektroninen ohjausyksikkö ohjaa ja valvoo katkaisijan toimintaa. Katkaisija on käytännössä huoltovapaa. Kaikki pienjännitekojeet on integroitu samaan pienjännitekojeistoon, josta on selkeä käyttää ja testata asemaa. Kojeisto sisältää tyypillisesti 110kV ja päämuuntajan suojauksen ja ohjauksen, 10/20kV kojeiden suojauksen ja ohjauksen, DC-järjestelmän sekä omakäytön. Suojareleet ovat vapaasti valittavissa.

9 Satelliittikytkemö NorSwitch D6 Satelliittikytkemö Norelco NorSwitch D6 satelliittikytkemöllä voidaan korvata ja täydentää kaukokäyttöerotinasemia. Se on kustannustehokas ratkaisu verkon solmupisteisiin. NorSwitch D6 satelliittikytkemö soveltuu pienille tehoille silloin kun kytkentäteho on enintään 16 MVA ja tarvitaa korkeintaa 4 katkaisijaa. Se soveltuu alueellisten sähkönjakeluhäiriöiden pienentämiseen ja sitä käytetään keskijänniteverkon solmupisteissä. Aseman huolto ja käyttö eivät vaadi pylvästyöskentelyä. Satelliittikytkemön avulla vian paikantaminen ja rajaaminen on nopea. Siinä käytetään ilmaeristeistä keskijännitetekniikka joka ei aiheuta ongelmajätteitä. Kojeissa on pitkät huoltovälit, tyhjökatkaisijoiden käyttökerrat nimellisvirralla kiinni-auki. NorSwitch D6 satelliittikytkemö toimitetaan valmiina kokonaisuutena, koestettuna ja käyttöönotettuna NorSwitch D6 - erittäin kustannustehokas ratkaisu - keskijänniteverkon solmupisteisiin - pienille tehoille - kytkentäteho max 16 MVA - 12/24kV, 630A, 16kA(1s) - enintään 4 tyhjökatkaisijaa

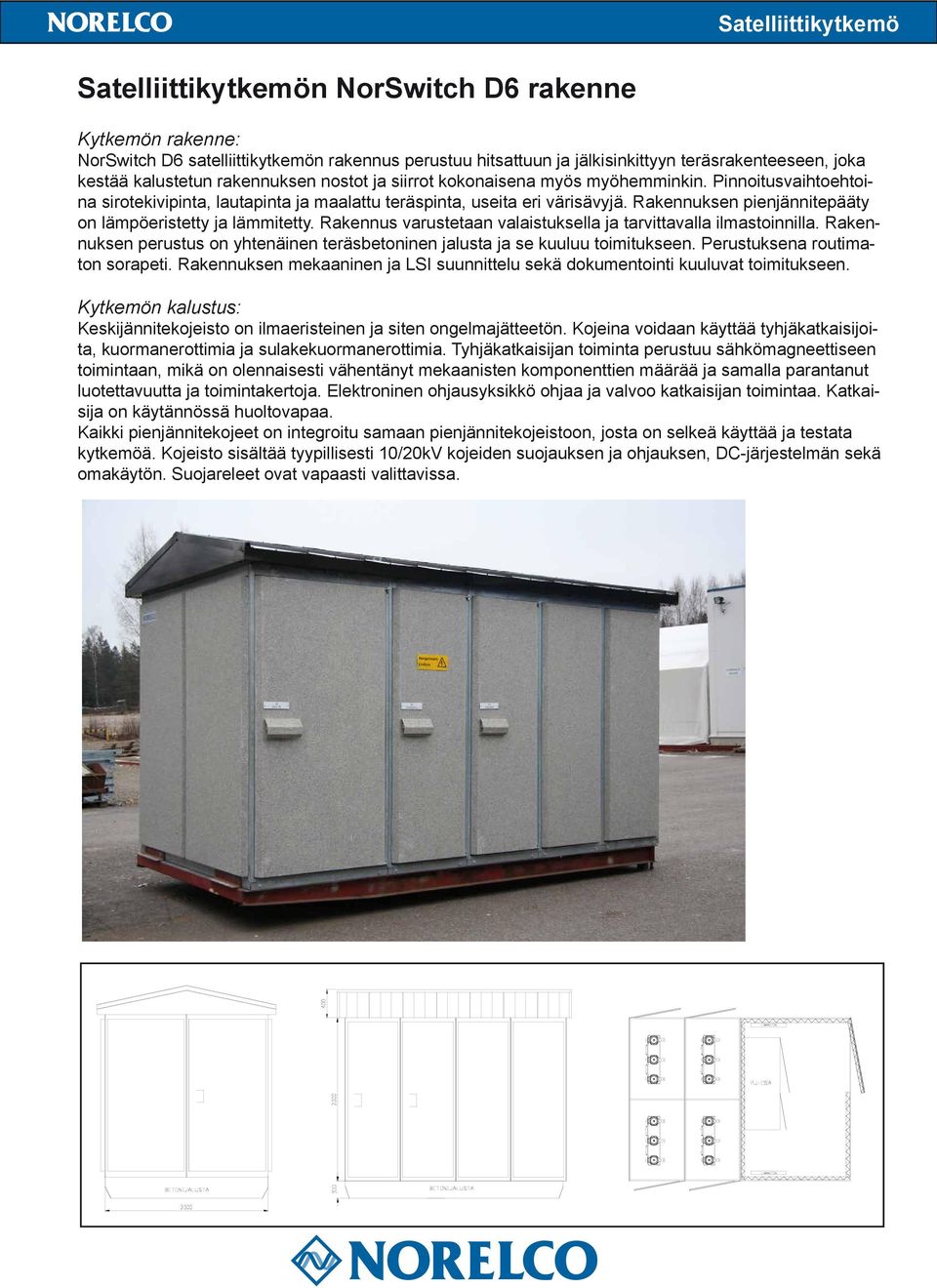

10 Satelliittikytkemö Satelliittikytkemön NorSwitch D6 rakenne Kytkemön rakenne: NorSwitch D6 satelliittikytkemön rakennus perustuu hitsattuun ja jälkisinkittyyn teräsrakenteeseen, joka kestää kalustetun rakennuksen nostot ja siirrot kokonaisena myös myöhemminkin. Pinnoitusvaihtoehtoina sirotekivipinta, lautapinta ja maalattu teräspinta, useita eri värisävyjä. Rakennuksen pienjännitepääty on lämpöeristetty ja lämmitetty. Rakennus varustetaan valaistuksella ja tarvittavalla ilmastoinnilla. Rakennuksen perustus on yhtenäinen teräsbetoninen jalusta ja se kuuluu toimitukseen. Perustuksena routimaton sorapeti. Rakennuksen mekaaninen ja LSI suunnittelu sekä dokumentointi kuuluvat toimitukseen. Kytkemön kalustus: Keskijännitekojeisto on ilmaeristeinen ja siten ongelmajätteetön. Kojeina voidaan käyttää tyhjäkatkaisijoita, kuormanerottimia ja sulakekuormanerottimia. Tyhjäkatkaisijan toiminta perustuu sähkömagneettiseen toimintaan, mikä on olennaisesti vähentänyt mekaanisten komponenttien määrää ja samalla parantanut luotettavuutta ja toimintakertoja. Elektroninen ohjausyksikkö ohjaa ja valvoo katkaisijan toimintaa. Katkaisija on käytännössä huoltovapaa. Kaikki pienjännitekojeet on integroitu samaan pienjännitekojeistoon, josta on selkeä käyttää ja testata kytkemöä. Kojeisto sisältää tyypillisesti 10/20kV kojeiden suojauksen ja ohjauksen, DC-järjestelmän sekä omakäytön. Suojareleet ovat vapaasti valittavissa.

11 Maastokatkaisija NorSwitch D1 Maastokatkaisija Norelco NorSwitch D1 maastokatkaisija soveltuu kaapeliverkkoon sekä myös ilmajohtoverkkoon pylväskatkaisijan tilalle. Se on kustannustehokas ratkaisu verkon solmupisteisiin vähentämään alueellisia sähkönjakeluhäiriöitä. Suojaustekniikka on erinomainen, useista eri suojarelevaihtoehdoista sekä reikävirta- ja jännitemuuntajista johtuen. Vakiona ylivirta- oikosulku ja suunnattu maasulkusuojaus sekä pika- ja aikajälleenkytkennät. Optiona saatavana maastokatkaisijan sisäinen omakäyttö. NorSwitch D1 maastokatkaisija soveltuu kaapeliverkkoon sekä myös ilmajohtoverkkoon ollen vaihtoehtona pylväskatkaisijalle. Sen huolto ja käyttö eivät vaadi pylvästyöskentelyä. Maastokatkaisijan avulla vian paikantaminen ja rajaaminen on nopeaa ja tarkkaa johtuen vapaasti valittavista suojareleistä ja virtamuuntajista. Maastokatkaisijan keskijännitekalustus voidaan vapaasti valita tyhjäkatkaisijoista, kuormanerottimista ja sulakekuormanerottimista. Asema voidaan kalustaa enintään 2 keskijännitekojeella. Kojeissa on pitkät huoltovälit, katkaisijoiden käyttökerrat nimellisvirralla kiinni-auki kytkentää. Kaikki pj-komponentit on integroitu samaan pj-kojeistoon, joka on lämpöeristetty ja lämmitetty. Suojareleistys on vapaasti valittavissa. NorSwitch D1 - maastokatkaisija kaapeliverkkoon tai ilmaverkkoon pylväskatkaisijan tilalle - erittäin kustannustehokas - max. 2 kj-kojetta, mm. tyhjökatkaisija, kuormanerotin ja sulakekuormanerotin - hyvät suojaustekniset ominaisuudet - 12/24kV, 630A, 16kA(1s)

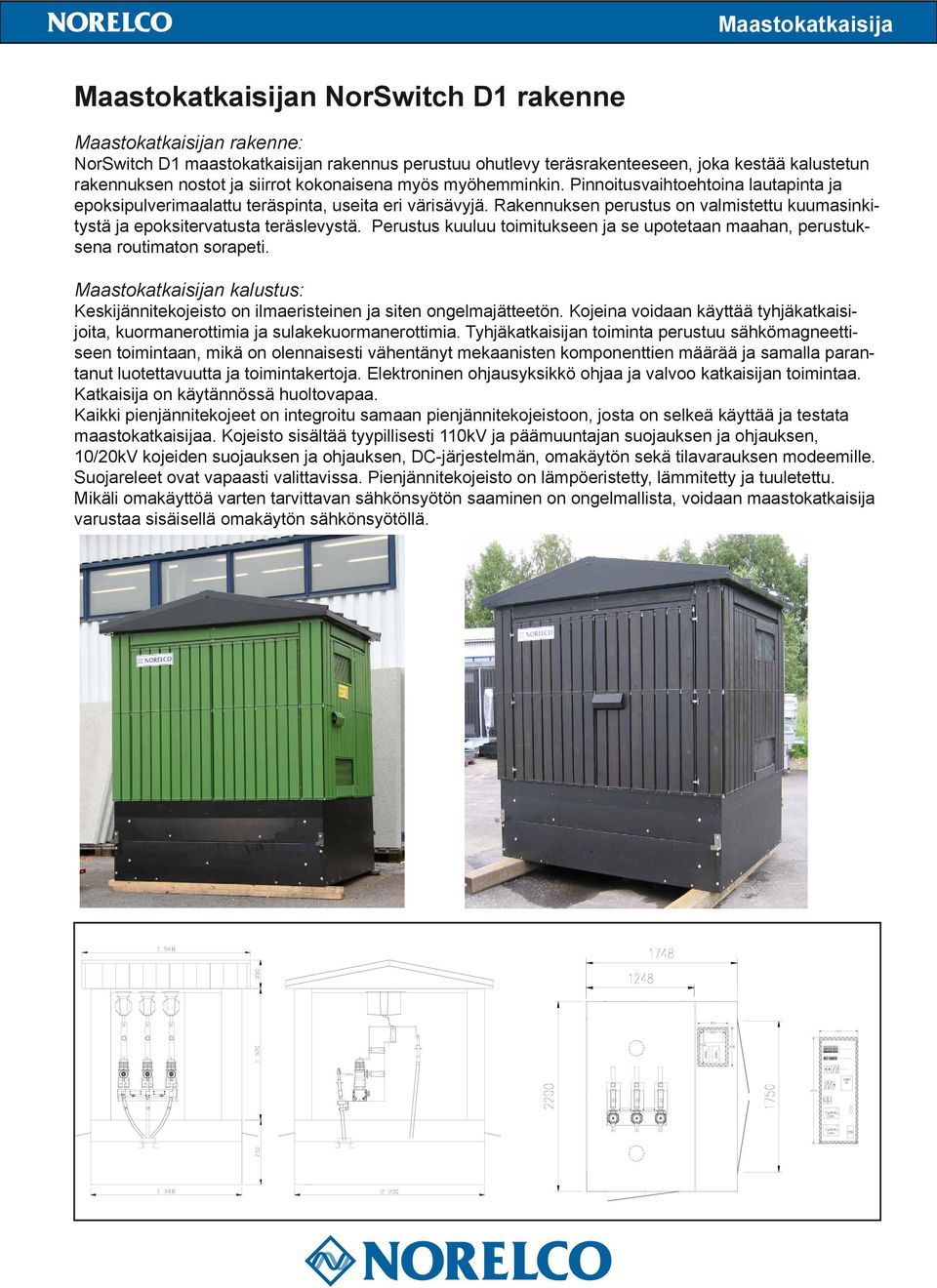

12 Maastokatkaisija Maastokatkaisijan NorSwitch D1 rakenne Maastokatkaisijan rakenne: NorSwitch D1 maastokatkaisijan rakennus perustuu ohutlevy teräsrakenteeseen, joka kestää kalustetun rakennuksen nostot ja siirrot kokonaisena myös myöhemminkin. Pinnoitusvaihtoehtoina lautapinta ja epoksipulverimaalattu teräspinta, useita eri värisävyjä. Rakennuksen perustus on valmistettu kuumasinkitystä ja epoksitervatusta teräslevystä. Perustus kuuluu toimitukseen ja se upotetaan maahan, perustuksena routimaton sorapeti. Maastokatkaisijan kalustus: Keskijännitekojeisto on ilmaeristeinen ja siten ongelmajätteetön. Kojeina voidaan käyttää tyhjäkatkaisijoita, kuormanerottimia ja sulakekuormanerottimia. Tyhjäkatkaisijan toiminta perustuu sähkömagneettiseen toimintaan, mikä on olennaisesti vähentänyt mekaanisten komponenttien määrää ja samalla parantanut luotettavuutta ja toimintakertoja. Elektroninen ohjausyksikkö ohjaa ja valvoo katkaisijan toimintaa. Katkaisija on käytännössä huoltovapaa. Kaikki pienjännitekojeet on integroitu samaan pienjännitekojeistoon, josta on selkeä käyttää ja testata maastokatkaisijaa. Kojeisto sisältää tyypillisesti 110kV ja päämuuntajan suojauksen ja ohjauksen, 10/20kV kojeiden suojauksen ja ohjauksen, DC-järjestelmän, omakäytön sekä tilavarauksen modeemille. Suojareleet ovat vapaasti valittavissa. Pienjännitekojeisto on lämpöeristetty, lämmitetty ja tuuletettu. Mikäli omakäyttöä varten tarvittavan sähkönsyötön saaminen on ongelmallista, voidaan maastokatkaisija varustaa sisäisellä omakäytön sähkönsyötöllä.
