1 LAIPPALIITOSTEN KOHDISTUS-JA LEVITYSTYÖKALUT

2 ASIANTUNTEVA KUMPPANI PALVELUKSESSANNE SUUNNITTELU MYYNTI /VUOKRAUS HUOLTO / VARAOSAT KALIBROINTI KOULUTUS Haitor on vuodesta 1982 toiminut teknisen alan yritys, joka tarjoaa täsmällisempiä, turvallisempia ja sitä kautta tehokkuutta lisääviä menetelmiä ja laitteita pultti- ja ruuviliitosten kokonaisratkaisuihin teollisuuden kokoonpanoon ja kunnossapitoon. Toimintamme edellyttää asiakkaiden prosessien ja tarpeiden tuntemista ja ymmärtämistä. Kehitämme jatkuvasti toimintaamme, jotta pystymme tarjoamaan asiakkaillemme alan parhaat ratkaisut niin laitteiden kuin palveluidenkin osalta. Joustavan ja asiakaslähtöisen toimintamme ansiosta Haitorin asiakas ei jää koskaan yksin räätälöimme kaiken tarvittavan tekniikan kunkin asiakkaan tarpeisiin. Tarjoamme alan parhaan osaamisen, huolto- ja kalibrointipalvelut, varaosat ja vuokraus- palvelut. Hoidamme asiakkaidemme projektit aina suunnittelusta laiteasennuksiin ja käyttökoulutukseen saakka. Oma maahantuontimme suoraan alan johtavien toimijoiden tehtailta takaa asiakkaillemme tekniikan viimeisimmät ja parhaat ratkaisut. Kaiken tämän pystymme tarjoamaan kilpailukykyisen ehdoin. Equalizer on kehittänyt ja valmistanut laipan kohdistamisen ja levittämisen työkaluja vuodesta Kahdessa vuosikymmenessä se on kasvanut työkalujen maailmanlaajuiseksi toimittajaksi. Equalizerin onnistumisen takana on yksinkertainen ohjenuora: innovatiivisuudella ja omistautumisella luodaan yksinkertaisuutta, turvallisuutta ja sitä kautta menestystä. Asiakkaat valitsevat Equalizerin koska he tietävät yrityksen kehittävän jatkuvasti ratkaisujaan yhä helppokäyttöisemmiksi ja aikaa säästävimmiksi. Asiakaslähtöisyys on yksi tärkeimmistä Equalizerin toimintaa ohjaavista arvoista.

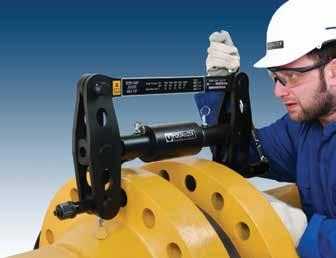

3 MEKAANISET JA HYDRAULISET LAIPANKOHDISTAJAT Equalizerin mekaaniset ja hydrauliset laipankohdistajat ovat helppokäyttöisiä, turvallisia ja moderneja ratkaisuja laippaliitosten lineaariseen kohdistamiseen ja kiertymisen poistamiseen. Malleja on kolme erilaista. FA1TM Pienten matalapaineisten laippojen kohdistamiseen FA4TM Keskikokoisten laippojen kohdistamiseen FA9TE Suurten, korkeapaineisten laippojen kohdistamiseen Mekaaninen toiminta Kohdistusvoima 1 T (10 Kn) Paino vain 1,6 kg Mekaaninen toiminta Kohdistusvoima 4 T (40 Kn) Paino 8,6 kg Hydraulinen toiminta Kohdistusvoima 9 T (90 Kn) Paino 14,5 kg MEKAANISET JA HYDRAULISET LAIPANKOHDISTAJAT FA1TM -laipankohdistaja Kiinnitysnauha FA4TM -laipankohdistaja Momenttiavain (67,8 Nm) + hylsy Kiinnitysnauha FA9TE -laipankohdistaja 6T hydraulisylinteri (700 bar) HP350S Käsipumppu painemittarilla 2m hydrauliletku (700 bar) Kiinnitysnauha

4 MEKAANISET JA HYDRAULISET LAIPPAKIILALEVITTIMET Turvallisimmat mahdolliset laippakiilalevittimet on varustettu patentoidulla, lomittuvalla ensimmäisellä portaalla ja pitkillä porrasväleillä. Saatavilla on neljä eri mallia. MG7TM Pienten rakojen levittämiseen Helppokäyttöinen ja nopea mekaaninen toiminta Lukittautuu laippaliitokseen Levittämisvoima 6,8 T (68 Kn) Pienin tarvittava rako vain 2mm Koottavissa kahdella eri tavalla monikäyttöisyyden maksimoimiseksi Paino 5 kg SW9TM Mekaaninen laippakiilalevitin Helppokäyttöinen ja nopea mekaaninen toiminta Levittämisvoima 9,4 T (94 Kn) Pienin tarvittava rako 6mm Lomittuva, 15mm syvä ensimmäinen porras Automaattinen palautusmekanismi Paino 5,5 kg Suositellaan käytettäväksi pareittain SW9TM -laippakiilalevitin Momenttiavain (203 Nm) ja 22mm hylsy Turvakappale

5 SW15TE Hydraulinen laippakiilalevitin Helppokäyttöinen ja nopea hydraulinen toiminta Levittämisvoima 15,5 T (155 Kn) Pienin tarvittava rako 6mm Lomittuva, 15mm syvä ensimmäinen porras Automaattinen palautusmekanismi Paino 7 kg Mini kit SW15TE -laippakiilalevitin Hydraulisylinteri (700 bar) Turvakappale STANDARD KIT Standard kit (Mini kitin lisäksi) Hydrauliletku (2m, 700 bar) Käsipumppu (700 bar) Turvakappale Maxi kit (Standard kitin lisäksi) Toinen SW15TE -laippakiilalevitin Sylinteri + letku + turvakappale MAXI KIT MEKAANISET JA HYDRAULISET LAIPPAKIILALEVITIMET SW14.5TI Integroitu hydraulinen laippakiilalevitin SAATAVANA MYÖS PORRASTETTUJA PALOJA, JOILLA LEVITYSVÄLIÄ VOIDAAN KASVATTAA! Helppokäyttöinen ja nopea hydraulinen toiminta integroidulla pumpulla Levittämisvoima 14,5 T (145 Kn) Pienin tarvittava rako 6mm Lomittuva, 15mm syvä ensimmäinen porras Automaattinen palautusmekanismi Paino 9 kg SW14.5TI -laippakiilalevitin Integroitu pumppu/hydraulisylinteri Turvakappale Porraskappale-pari Kantohihna

6 MEKAANISET JA HYDRAULISET LAIPPAKIILALEVITTIMET - SWI-SARJA Kehittämällä uuden, innovatiivisen SWi-sarjan Equalizer on onnistunut parantamaan laippakiilalevittimiensä tehoa 30%. SWi12/14TM Mekaaninen laippakiilalevitin Levittämisvoima 12 T (1. porras) / 14 T (4. porras) Pienin tarvittava rako 6mm Paino 6,2 kg SWi12/14TM -laippakiilalevitin Momenttiavain (230 Nm) Turvakappalesarja ja -vaijeri Porraskappale-pari SWi20/25TE Hydraulinen laippakiilalevitin Levittämisvoima 20 T (1. porras) / 25 T (4. porras) Pienin tarvittava rako 6mm Paino 6,4 kg Mini kit SW20/25TE -laippakiilalevitin Hydraulisylinteri (700 bar) Turvakappaleet ja -vaijeri MINI KIT Standard kit (Mini kitin lisäksi) Hydrauliletku (2m, 700 bar) Käsipumppu (700 bar) Turvakappale Maxi kit (Standard kitin lisäksi) Toinen SW20/25TE -laippakiilalevitin Sylinteri + letku + turvakappale STANDARD KIT MAXI KIT

7 SWi20/25TI Integroitu hydraulinen laippakiilalevitin Helppokäyttöinen ja nopea hydraulinen toiminta integroidulla pumpulla Levittämisvoima 20 T (1. porras) / 25T (4. porras) Pienin tarvittava rako 6mm Paino 8,5 kg SWi20/25TI -laippakiilalevitin Integroitu pumppu/hydraulisylinteri Turvakappale- ja porraskappale-parit Turvavaijeri ja kantohihna HYDRAULISET TARKKUUSNOSTOKIILAT Equalizerin 18 tonnia nostavia nostokiiloja on saatavana tavallisena versiona ja integroidulla pumpulla. VLW18TE Hydraulinen nostokiila Nostovoima 18 T Pienin tarvittava rako 9,5mm Portaikossa 19mm askelväli Automaattinen palautusmekanismi Lomitettu ensimmäinen porras Paino 8,5 kg Mini kit: VLW18TE -nostokiila Hydraulisylinteri Turva- ja porraskappaleet MEKAANISET JA HYDRAULISET LAIPPAKIILALEVITIMET JA TARKKUUSNOSTOKIILAT MINI KIT STANDARD KIT MAXI KIT VLW18TI Intergroitu hydraulinen nostokiila Standard kit (Mini kitin lisäksi): Käsipumppu ja hydrauliletku Maxi kit (Standard kitin lisäksi) Toinen VLW18TE -nostokiila Sylinteri + letku + turvakappale Helppokäyttöinen ja nopea hydraulinen toiminta integroidulla pumpulla Paino 12 kg VLW18TI -nostokiila Integroitu pumppu/hydraulisylinteri Turva- ja porraskappaleet

8 TURVAKIINNIKKEELLISET LAIPANLEVITTÄJÄT Jos laippaliitoksen väliin ei mahdu kiilaa tai laippaliitoksen sisäpinnan vaurioitumisriski halutaan välttää, on paras ratkaisu Equalizerin turvakiinnikkeelliset laipanlevittäjät. Työkaluissa on patentoitu ominaisuus, joka lukitsee ne pultinreikiin, joten sopiva malli löytyy laipan pultinreikien koon avulla. SG13TE Toimituksiin sisältyvät: Momenttiavain (mekaaniset mallit) Käsipumppu ja hydrauliletku (hydrauliset mallit) Turvakappaleet ja reikäsovitteet Muut tarvittavat osat Mekaaniset laipanlevittäjät SG4TM 17,5 mm - 23,5 mm (M16, M20) pulttirei ille Levitysvoima 3,7 T Paino 4,5 kg SG6TM 24 mm - 30 mm (M24, M27) pulttirei ille Levitysvoima 6 T Paino 7,5 kg SG11TM 30 mm - 39 mm (M30, M33, M36) pulttirei ille Levitysvoima 11 T Paino 10,5 kg KAIKKIA TÄMÄN SIVUN LEVITTIMIÄ SUOSITELLAAN KÄYTETTÄVÄKSI PAREITTAIN Hydrauliset laipanlevittäjät SG13TE 38 mm - 49 mm (M39, M42, M45) pulttirei ille Levitysvoima 13 T Paino 21,5 kg SG15TE 47,5 mm - 62 mm (M48, M52, M56) pulttirei ille Levitysvoima 15 T Paino 26 kg SG18TE (IN-LINE -malli) 59,5 mm - 75 mm (M60, M64, M70) pulttirei ille Levitysvoima 18 T Paino 14 kg SG25TE (IN-LINE -malli) 75 mm mm (M76, M80, M84, M90, M95, M100) pulttirei ille Levitysvoima 25 T Paino 24 kg

9 HYDRAULISET LAIPAN KIINNIVETÄJÄT Helppokäyttöiset laipan sulkijat tehostavat työskentelyä ja parantavat työturvallisuutta. FC10TE Hydraulinen laipan kiinnivetäjä Sulkemisvoima 10 T Sulkemisetäisyys mm Paino 11 kg Standard kit: FC10TE - kiinnivetäjä 2 hydraulisylinteriä Käsipumppu (700 bar) Hydrauliletku (700 bar) Kestävä kantolaatikko STANDARD KIT Maxi kit (Standard kitin lisäksi): Toinen FC10TE - kiinnivetäjä Sylinterit + letku MAXI KIT SISÄLAIPPOJEN KOHDISTAJAT LAIPANLEVITTÄJÄT, KIINNIVETÄJÄT JA SISÄLAIPPOJEN KOHDISTAJAT Equalizerin vallankumouksellisen uutuuden myötä myös sisäisten putkilaippojen kohdistaminen on nyt helppoa. Työkalu on suunniteltu erityisesti tuulivoimatornien kohdistamiseen. TFA15TI Integroitu hydraulinen sisälaipan kohdistaja Kohdistusvoima 15 T Kohdistusväli 0-65 mm Paino 21,5 kg Toimitukseen sisältyy: TFA15TI -kohdistaja Kestävä kantolaatikko

10 HYDRAULISET KÄSIPUMPUT Equalizer käsikäyttöisten hydraulipumppujen käyttöpaine on 700 bar. Pumput on varustettu yhdellä tai kahdella painemittarilla ja tarvittavilla mittari-istukoilla. Pumput soveltuvat loistavasti minkä tahansa hydraulityökalun käyttöön, johon vaadittava öljytilavuus riittää. Kaikki pumput ovat kaksinopeuksisia. Yhden ulostulon pumput Pumput sopivat työkaluille, joissa on yksi yksitoiminen sylinteri. MALLI ÖLJYTILAVUUS PAINO HP350S 350 cc 4,0 kg HP550S 550 cc 4,6 kg HP1000S 1000 cc 5,7 kg Kahden ulostulon pumput Pumput sopivat työkaluille, joissa on kaksi yksitoimista sylinteriä. MALLI ÖLJYTILAVUUS PAINO HP350D 350 cc 4,4 kg HP550D 550 cc 5,0 kg HP1000D 1000 cc 6,1 kg Kaksitoimiset pumput Pumput sopivat työkaluille, joissa on yksi kaksitoiminen sylinteri. MALLI ÖLJYTILAVUUS PAINO HP350SD 350 cc 5,0 kg HP550SD 550 cc 5,6 kg HP1000SD 1000 cc 6,7 kg

11 PALVELUMME KATTAA KAIKEN Olemme yli 30-vuoden ajan erikoistuneet pultti- ja ruuviliitoksiin. Uskallamme siis luvata toimivan ja taloudellisen ratkaisun kaikkiin kohteisiin ja tarpeisiin. SUUNNITTELUPALVELU Asiakkaidemme haasteet ovat yksilöllisiä suunnittelupalvelumme auttaa ja konsultoi jo tuote- tai tuotannonkehityshankkeiden aikana, jolloin kokoonapano- ja tuotantoprosesseissa on varmasti tehokkain, täsmällisin ja turvallisin kiristysmenetelmä. HUOLTO 24/7 Ammattitaitoinen ja tehokas huolto-osastomme hoitaa vaativimmatkin laitekorjaukset ja kalibroinnit täsmällisesti ja saat työkalusi nopeasti takaisin tuotantokäyttöön. Tarvittaessa saat meiltä myös huollon ajaksi käyttöösi sijaistyökalun. Palvelemme 24/7! KALIBROINTI Kalibrointiyksikössämme pystymme kalibroimaan kaikki hydrauliset ja paineilmatoimiset vääntimet, käsikäyttöiset avaimet ja taltat, sekä pumppuyksiköt painemittareineen työkalun merkistä tai mallista riippumatta. KOULUTUS Haitor on Suomen johtava asiantuntija alallaan ja tarjoaa alan parhaan koulutuksen. Luovutushetken käyttökoulutuksen lisäksi järjestämme asiakaskohtaisia koulutustilaisuuksia joko omissa tiloissamme tai asiakkaan luona. VARAOSAT Kokonaispalveluumme sisältyvät tietysti myös varaosat. Meillä on tarkat tiedot toimittamiemme laitteiden yleisimmin tarvittavista varaosista ja niitä on aina runsaasti varastossamme. Harvinaisemmin tarvittavat osat ovat saatavilla nopealla toimitusajalla. ASENNUS Tulemme tarvittaessa kohteeseen valvomaan ja ohjeistamaan myymiemme ja vuokraamiemme tuotteiden käyttöä. Voimme myös tehdä kiristystyön puolestasi. VUOKRAUS Vuokrauspalvelustamme löydät vääntimet, venytystyökalut, pumput, letkut ja hylsyt.
