1 //LASER- JA ILMAISIN- TEKNOLOGIA Tarkkuus on vakava asia.

2 LASERETÄISYYS- MITTARI DIGITAALINEN ILMAISIN Ihanteellinen laite kenelle tahansa, joka haluaa ottaa luotettavat ja tarkat mitat nopeasti. Digitaalinen ilmaisin, joka paikantaa rauta- ja eirautametalleja, jännitteellisiä johtoja sekä puuta. RISTILINJA- LASER Einhellin ristilinjalaser jättää monimutkaisen kohdistamisen historiaan. LINJALASER Einhellin linjalaser TC-LL 1 yhdistää perinteisen vesivaa an ja linjalaserin. 2

3 Einhell Laser- ja ilmaisinteknologia //MITTAAMATTOMAN MONIPUOLINEN. DIGITAALISET MITTATYÖKALUT OVAT MONIPUOLISIA NE EDUSTAVAT TÄMÄNHETKISTÄ MITTALAITTEIDEN JA ILMAISIMIEN HUIPPUTASOA. Riittävän hyvät tulokset remonttiprojekteissa ovat nyt mennyttä aikaa. Mittaaminen on tarkkaa työtä, ja pienet mittavirheet voivat pilata parhaatkin suunnitelmat. Hyväksy vain huippulaatua. Einhellin mittatyökalut näyttävät erittäin tarkat mittaustulokset ja tulkitsevat arvot välittömästi. 3

4 TARKKA Etäisyysmittaukset millimetrin tarkkuudella ja tarkat laskelmat pintaaloista ja tilavuuksista. KÄYTÄNNÖLLINEN Määrittelee seinämaalin, tapetin tai lattiapinnoitteen tarvittavan määrän erittäin helposti, eikä kynällä ja paperilla laskeskelua tarvita. MONIPUOLINEN Monipuoliset mittaustulokset tuovat joustavuutta eri tarpeiden täyttämiseen. 424

5 Einhell Laser-etäisyysmittari // LAITE PÄÄLLE, MITAT YLÖS VALMIS! IHANTEELLINEN LAITE KENELLE TAHANSA, JOKA HALUAA OTTAA LUOTETTAVAT JA TARKAT MITAT NOPEASTI. Laser-etäisyysmittareissamme on viimeisintä laserteknologiaa, ja niiden tarkkuus ja luotettavuus ovat omaa luokkaansa. 5

6 Einhell Laser-etäisyysmittari EINHELL LASER-ETÄISYYSMITTARIT Laser-etäisyysmittari TE-LD 60 ottaa erittäin tarkat etäisyysmitat. Mitta-alue: 0,05 60 m. Tulokset voidaan lähettää Bluetoothin välityksellä mobiilisovellukseen jatkokäsittelyä varten. Laserteknologian ansiosta mittaustarkkuus on ±2 mm/m etäisyydestä riippumatta, joten taittoviivaimelle ei ole enää tarvetta. 60 m Helppo käyttää Käyttäminen on yksinkertaista ja intuitiivista. Etäisyydet, pinta-alat ja tilavuudet Etäisyydet, pinta-alat ja tilavuudet on helppo määrittää, ja niistä voi samalla tehdä yhteenja vähennyslaskuja. Toiminta-alue 60 metriin asti Laser-etäisyysmittareiden toiminta-alueet vaihtelevat, mutta tässä on laite, joka täyttää kaikki tarpeesi. Monipuoliset mittaustulokset Laite voidaan sijoittaa juuri haluttuun kohtaan, jopa kulmauksiin, tarkkojen mittaustulosten saamiseksi myös ahtaissa tiloissa tai hankalissa työympäristöissä.! d d Pythagoras-toiminto Pituuksien ja korkeuksien epäsuora mittaaminen mittauspisteisiin tähtäämällä ihanteellinen mittojen ottamiseen vaikeapääsyisissä tai saavuttamattomissa paikoissa. Tasavälitoiminto Ennalta määritettyjen etäisyyksien tarkka määrittäminen, soveltuu esimerkiksi aidanpylväiden sijoittamiseen. Turvallisuustoiminto Lasersäteilyä vain käynnistyspainikkeen toistuvalla painamisella. Min./maks.-toiminto Min./maks.-toimintoa voidaan käyttää jatkuvaan mittaamiseen. Näytetään lähimmät ja kauimmaiset etäisyydet. 6

7 Einhell Laser-etäisyysmittari LASER-ETÄISYYSMITTARI TE-LD 60 Yksinkertainen ja tarkka etäisyysmittaus 60 metriin asti. Yksinkertainen mittaus sekä etäisyyksien, pinta-alojen ja tilavuuksien lisäys ja vähennys. Mittaustulosten käyttäjäystävällinen dokumentointi Bluetooth laitteen ja Einhell Measure Assistant App -sovelluksen avulla. Pythagoras-toiminto Epäsuora pituus- ja korkeusmittaus vaikeapääsyisissä tai saavuttamattomissa paikoissa. Viimeiset 20 mittaustulosta tallentuvat automaattisesti. Min./maks.-toiminto jatkuviin mittauksiin. Turvallisuustoiminto Lasersäteilyä vain käynnistyspainikkeen toistuvalla painamisella. Rajoitinlevy kulmista mittaamiseen Tasavälitoiminto Ennalta määritettyjen etäisyyksien erittäin tarkka määrittäminen. 7

8 Einhell Laser-etäisyysmittari 1 Pinta-alojen yksinkertainen määrittäminen esimerkiksi tarvittavan seinämaalimäärän määrittämiseksi. 2 3 Jatkuva mittaus keskeytyksettömään etäisyysmittaukseen min./ maks.-toiminnolla. Pinta-alojen yksinkertainen määrittäminen esimerkiksi tarvittavan jalkalistamaalimäärän määrittämiseksi. Tilavuuksien yksinkertainen mittaaminen, soveltuu esimerkiksi huonetilavuuksien määrittämiseen ilmastointijärjestelmiä varten. Kyky tuottaa ennalta määritettyjä tasaisia välejä tasavälitoiminnolla, soveltuu esimerkiksi aidantai kaidepylväiden tarkkojen tasaisten välien määrittämiseen Korkeuksien ja pituuksien epäsuora määrittäminen Pythagoras-toiminnolla paikoissa, jotka ovat vaikeapääsyisiä tai saavuttamattomia. 8

9 LASER-ETÄISYYSMITTARIT TC-LD 25 TC-LD 50 TE-LD 60 Einhell Laser-etäisyysmittari TC-LD 25 TC-LD 50 TE-LD 60 Tekniset tiedot Ominaisuudet Tuotenumero Laserin tyyppi Luokka 2, 635 nm Luokka 2, 635 nm Luokka 2, 635 nm Mitta-alue 0,05 25 m 0,05 50 m 0,05 60 m Mittaustarkkuus ±3 mm/m ±2 mm/m ±2 mm/m Monipuoliset mittaustulokset Etu- ja takareuna Etu- ja takareuna, kääntyvä rajoitinlevy Paino 0,09 kg 0,12 kg 0,12 kg Yhteensopiva mobiilisovelluksen kanssa - - Etäisyysmittaus Pinta-alamittaus Tilavuusmittaus Etäisyyksien, pinta-alojen ja tilavuuksien yhteen- ja vähennys Min./maks.-toiminto jatkuviin mittauksiin Turvallisuustoiminto Pythagoras-toiminto - Tasavälitoiminto - Digitaalinen vesivaaka - - Viimeisimpien mittaustulosten automaattinen tallennus Pehmeä kädensija Mukana käytännöllinen säilytyslaukku Etu- ja takareuna, kääntyvä rajoitinlevy Mukana paristot

10 TARKKA ITSEVAAITTAVA YKSINKERTAINEN 10 Tarkan suoran vaaka- tai pystylinjan tai laserristin heijastaminen, enimmäisvaaitustarkkuus ±0,5 mm/m. Epätarkan sijoittamisen automaattinen korjaus heijastaa tarkat laserlinjat seinälletai kattoon nopeasti ja ongelmitta. Laita laite päälle, kohdista, valmista tuli Einhellin ristilinjalasereita on hyvin helppo käyttää.

11 Einhell Ristilinjalaserit //TOTEUTA ITSEÄSI MILLIN- TARKASTI. EINHELLIN RISTILINJALASER JÄTTÄÄ MONIMUTKAISEN KOHDISTAMISEN HISTORIAAN. Kappaleiden yhdenmukainen kohdistus ja viistoon sijoittaminen, asentaminen samalle korkeudelle tai kohdistaminen samalle korkeudelle huoneessa käyvät kuin leikiten Einhellin ristilinjalaserilla. 11

12 Einhell Ristilinjalaserit EINHELL RISTILINJALASER Toteuta ideasi ja päästä luovuutesi valloilleen kätevän TE-LL ristilinjalaserimme avulla. Helppo käyttää Laita päälle, kohdista, valmista tuli Einhellin ristilinjalasereita on hyvin helppo käyttää. Laserristi Laserristin heijastaminen tekee kappaleiden kohdistamisesta helppoa. Pysty- tai vaakasuora laserlinja Tarkan, suoran vaaka- ja/tai pystylaserlinjan heijastaminen. x Säädettävä laserristin kohdistus Ristilinjalaserien kohdistaminen voidaan säätää tiettyyn käyttöön sopivaksi mukana toimitettujen pidikkeiden tai jalustan avulla. Itsevaaittava Laserristi kohdistetaan itsevaaitustoiminnon avulla tarkasti maks. ±0,5 mm/m:n tarkkuudella. 1/4 -jalustakierre 1/4 :n jalustalla mittaus on entistä helpompaa ja tarkempaa. Jalusta tuo myös lisää joustavuutta työskentelyyn. 12

13 Einhell Ristilinjalaserit 360 :N RISTILINJALASER TE-LL 360 Yksinkertainen laserristin heijastaminen. Yksinkertainen vaakatai pystylaserlinjan heijastaminen. Kappaleiden sijoittaminen viistoon laserin tarkoituksenmukaisella kohdistamisella. Pehmeä kädensija miellyttävään käsittelyyn. 360 :n vaakalinja kappaleiden helppoon kohdistamiseen huoneessa. Mukana korkeussäädettävä seinäkiinnike. Itsevaaittava Sisäänrakennettu 1/4 :n kierre jalustaa varten. 13

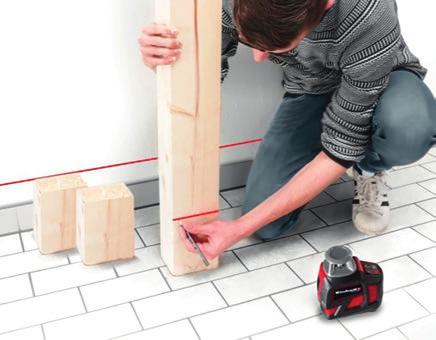

14 Einhell Ristilinjalaserit 1 Heijastaa samanaikaisesti pysty- ja vaakasuoran linjan, soveltuu esimerkiksi kappaleiden yhdenmukaiseen kohdistamiseen. 2 3 Auttaa sijoittamaan kappaleet samalle korkeudelle. 360 :n vaakalinja kappaleiden helppoon kohdistamiseen huoneessa. 14

15 Einhell Ristilinjalaserit RISTILINJALASERIT TC-LL 2 TE-LL 360 TC-LL 2 TE-LL 360 Tekniset tiedot Ominaisuudet Tuotenumero Laserin tyyppi Luokka 2, 635 nm Luokka 2, 635 nm Mitta-alue 8 m 20 m Mittaustarkkuus ±0,5 mm/m ±0,4 mm/m Vaaitusalue ±4 ±4 Itsevaaitusaika 5 s 5 s Jalustakierre ¼ ¼ Paino 0,23 kg 0,27 kg Laserristi 360 :n vaakalinja - Vaakasuora laserlinja Pystysuora laserlinja Itsevaaittava Digitaalinen vesivaaka Pehmeä kädensija Mukana yleiskiinnike - Mukana korkeussäädettävä seinäkiinnike - Mukana käytännöllinen säilytyslaukku Mukana paristot

16 TARKKA Vaaka- tai pystysuoran tai vinon laserlinjan heijastaminen ±0,5 mm/m:n tarkkuudella. KÄTEVÄ Einhellin taskukokoinen TC-LL 1 -laite yhdistää perinteisen vesivaa an ja linjalaserin. MONIPUOLINEN Laitteen mukana tuleva seinäkiinnike mahdollistaa TC-LL 1:n kohdistamisen käyttötarkoituksen mukaan. 16

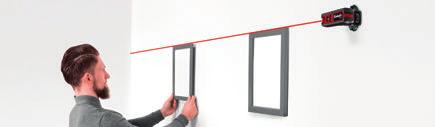

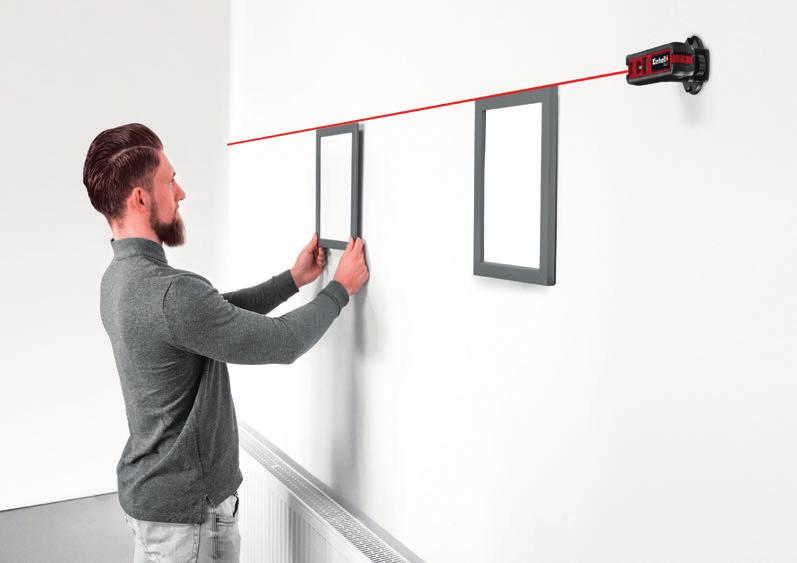

17 Einhell Linjalaser //KOMPAKTI LINJALASER. LINJALASER TC-LL 1:SSÄ ON VESIVAAKA JA LINJALASER SAMASSA LAITTEESSA. TC-LL 1-linjalaserin käyttäminen ei voisi olla enää helpompaa. Se on ihanteellinen työkalu käsistään kätevälle kodinlaittajalle monenlaisiin tehtäviin. Sitä voidaan käyttää esimerkiksi seinäpistorasioiden, kaappien ja katkaisijoiden sijoittamiseen samalle korkeudelle tai kuvien ripustamiseen portaikossa siten, että ne kiinnitetään porrasnousun kallistuksen mukaisesti. 17

18 Einhell Linjalaser linjalaser vesivaaka 1 Laserpiste korkeuden tarkkaan mittaamiseen huoneessa (jalusta saatavana lisävarusteena). Laserpiste Säädettävä seinäkiinnike mukana. 2 3 Voidaan käyttää kuten perinteistä vesivaakaa. Säädettävä seinäkiinnike miellyttävään työskentelyyn. 18

19 Einhell Linjalaser LINJALASER TC-LL 1 Linjalaser TC-LL 1 yhdistää perinteisen vesivaa an ja linjalaserin. Se heijastaa kaksi laserlinjaa, jotka ovat tarkasti pysty- tai vaakasuorassa tai viistossa. Kompakti linjalaser mahtuu helposti taskuun, joten se on aina saatavilla. Kuten perinteisessä vesivaa assa, myös TC-LL 1:ssä on kaksi libelliä, joiden avulla kodinlaittaja voi heijastaa seinälle vaaka- tai pystysuoran tai viiston laserlinjan ±0,5 mm/m:n tarkkuudella. Linjalaser TC-LL 1 heijastaa laserlinjoja 5 metrin ja laserpisteitä 20 metrin etäisyyteen. TC-LL 1 Tekniset tiedot Ominaisuudet Tuotenumero Laserin tyyppi Luokka 2, 650 nm Laserlinjan mitta-alue 5 m Laserpisteen mitta-alue 20 m Mittaustarkkuus ±0,5 mm/m Jalustakierre ¼ Paino 0,1 kg Vaakasuora laserlinja ja -piste Pystysuora laserlinja ja -piste Viisto laserlinja ja -piste Perinteinen vesivaaka Pehmeä kädensija Mukana säädettävä seinäkiinnike Mukana paristot

20 Einhell Digitaalinen ilmaisin //TARKKA PAIKANNUS, TURVALLINEN PORAUS. PIILEVISTÄ KAPPALEISTA NÄKYVIÄ EINHELL-ILMAISIMET. TC-MD 50 paikantaa helposti rautametallit, kuten teräksen, sekä jännitteelliset johdot 50 mm:n syvyyteen asti. Ei-rautametallit, kuten kupari, paikannetaan 38 mm:n syvyyteen asti. Lisäksi TC-MD 50 paikantaa puun ongelmitta 19 mm:n syvyyteen asti. 20

21 Einhell Digitaalinen ilmaisin DIGITAALINEN ILMAISIN TC-MD 50 Rauta- ja ei-rautametallien paikannus. Puun paikannus. Jännitteellisten johtojen paikannus. Intuitiivinen käyttö varoitusäänisignaalin ansiosta. Takaosan suojapehmusteet suojaavat seinää. Pehmeä kädensija miellyttävään käsittelyyn. 21

22 Einhell Digitaalinen ilmaisin Paikantaa rautametallit, kuten teräksen, 50 mm:n syvyyteen asti. Paikantaa ei-rautametallit, kuten kuparin, 38 mm:n syvyyteen asti. Jännitteelliset johdot 50 mm:n syvyyteen asti Puu 19 mm:n syvyyteen asti 1 2 Metalli- ja kupariputkien tai jännitteellisten johtojen paikantaminen seinien turvallista poraamista varten. Puuelementtien luotettava paikantaminen etenkin kipsilevyrakenteissa. 22

23 Einhell Digitaalinen ilmaisin DIGITAALINEN ILMAISIN TC-MD 50 TC-MD 50 Mistä tiedät, missä naulankannat, putket ja kaapelit sijaitsevat seinän sisällä? Einhellin digitaalinen ilmaisin TC-MD 50 löytää rautametallit, ei-rautametallit ja jännitteelliset johdot jopa 50 mm:n syvyydestä. Varoitusäänisignaali ilmaisee paikat, joissa poraamista tulisi välttää. Pehmeän kädensijan ansiosta laitteen käyttäminen on mukavaa yhdelläkin kädellä. Tekniset tiedot Ominaisuudet Tuotenumero Paikantamissyvyys Automaattinen poiskytkentä 1 min Toiminta-alue 0,05 m asti Paino 0,13 kg Varoitusäänisignaali Suojapehmusteet Pehmeä kädensija Automaattinen poiskytkentä Mukana paristot mm rautametallit 38 mm kupari 50 mm jännitteelliset johdot 19 mm puu + ei-rautametallit 23
