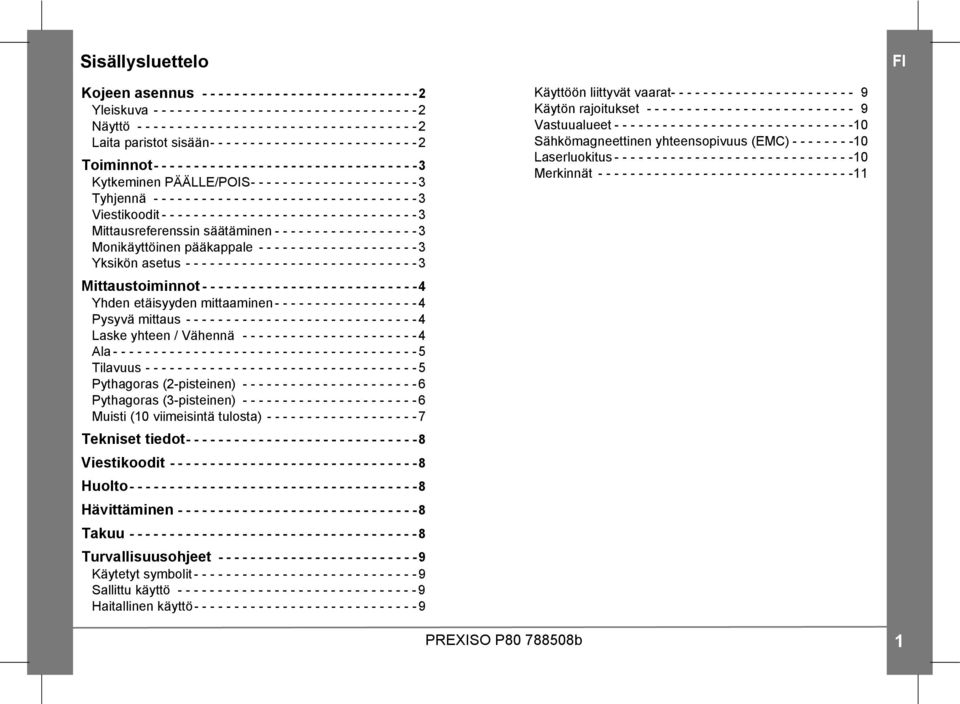

1 Sisällysluettelo Kojeen asennus Yleiskuva Näyttö Laita paristot sisään Toiminnot Kytkeminen PÄÄLLE/POIS Tyhjennä Viestikoodit Mittausreferenssin säätäminen Monikäyttöinen pääkappale Yksikön asetus Mittaustoiminnot Yhden etäisyyden mittaaminen Pysyvä mittaus Laske yhteen / Vähennä Ala Tilavuus Pythagoras (2-pisteinen) Pythagoras (3-pisteinen) Muisti (10 viimeisintä tulosta) Tekniset tiedot Viestikoodit Huolto Hävittäminen Takuu Turvallisuusohjeet Käytetyt symbolit Sallittu käyttö Haitallinen käyttö Käyttöön liittyvät vaarat Käytön rajoitukset Vastuualueet Sähkömagneettinen yhteensopivuus (EMC) Laserluokitus Merkinnät PREXISO P b 1

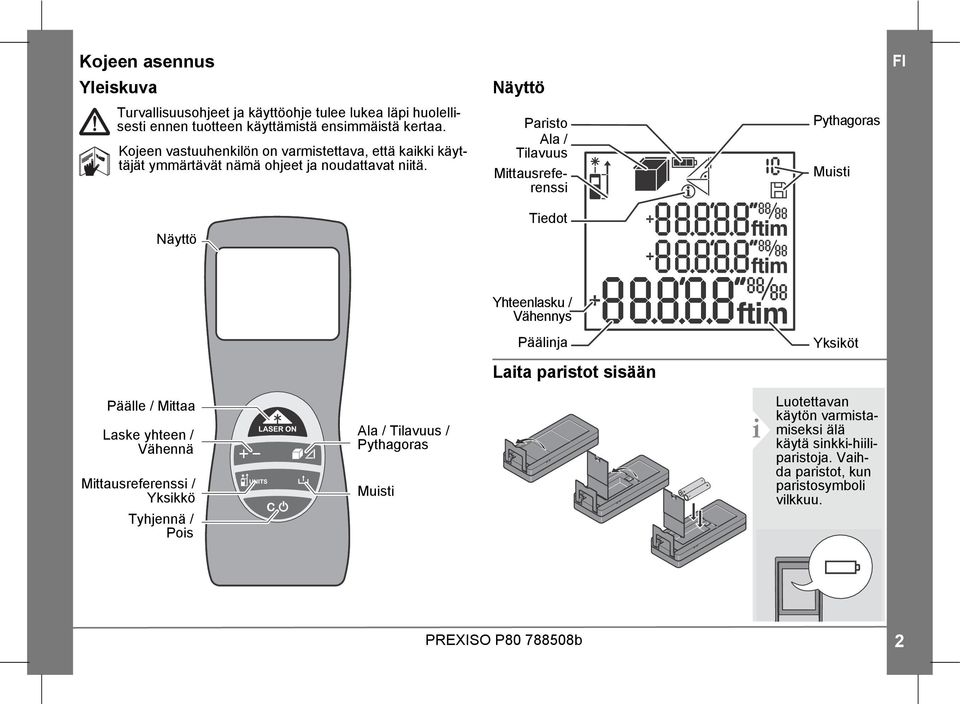

2 Kojeen asennus Yleiskuva Näyttö Turvallisuusohjeet ja käyttöohje tulee lukea läpi huolellisesti ennen tuotteen käyttämistä ensimmäistä kertaa. Kojeen vastuuhenkilön on varmistettava, että kaikki käyttäjät ymmärtävät nämä ohjeet ja noudattavat niitä. Paristo Ala / Tilavuus Mittausreferenssi Pythagoras Muisti Näyttö Tiedot Yhteenlasku / Vähennys Päälinja Yksiköt Laita paristot sisään Päälle / Mittaa Laske yhteen / Vähennä Mittausreferenssi / Yksikkö Tyhjennä / Pois Ala / Tilavuus / Pythagoras Muisti i Luotettavan käytön varmistamiseksi älä käytä sinkki-hiiliparistoja. Vaihda paristot, kun paristosymboli vilkkuu. PREXISO P b 2

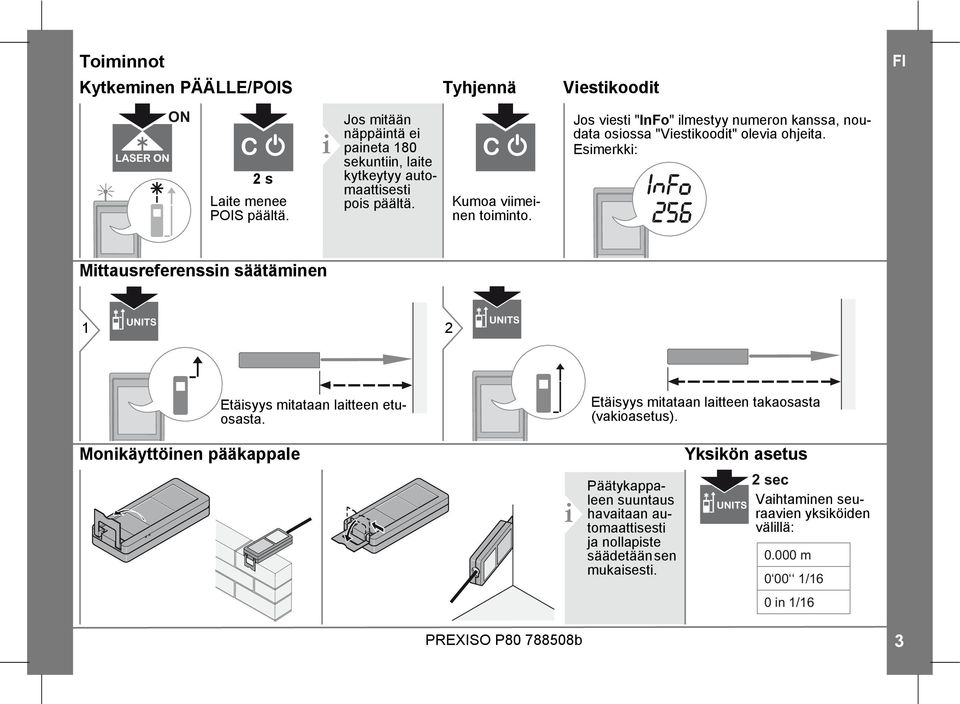

3 Toiminnot Kytkeminen PÄÄLLE/POIS Tyhjennä Viestikoodit ON 2 s Laite menee POIS päältä. i Jos mitään näppäintä ei paineta 180 sekuntiin, laite kytkeytyy automaattisesti pois päältä. Kumoa viimeinen toiminto. Jos viesti "InFo" ilmestyy numeron kanssa, noudata osiossa "Viestikoodit" olevia ohjeita. Esimerkki: Mittausreferenssin säätäminen 1 2 Monikäyttöinen pääkappale i Etäisyys mitataan laitteen takaosasta (vakioasetus). Etäisyys mitataan laitteen etuosasta. Päätykappaleen suuntaus havaitaan automaattisesti ja nollapiste säädetään sen mukaisesti. Yksikön asetus 2 sec Vaihtaminen seuraavien yksiköiden välillä: m /16 0 in 1/16 PREXISO P b 3

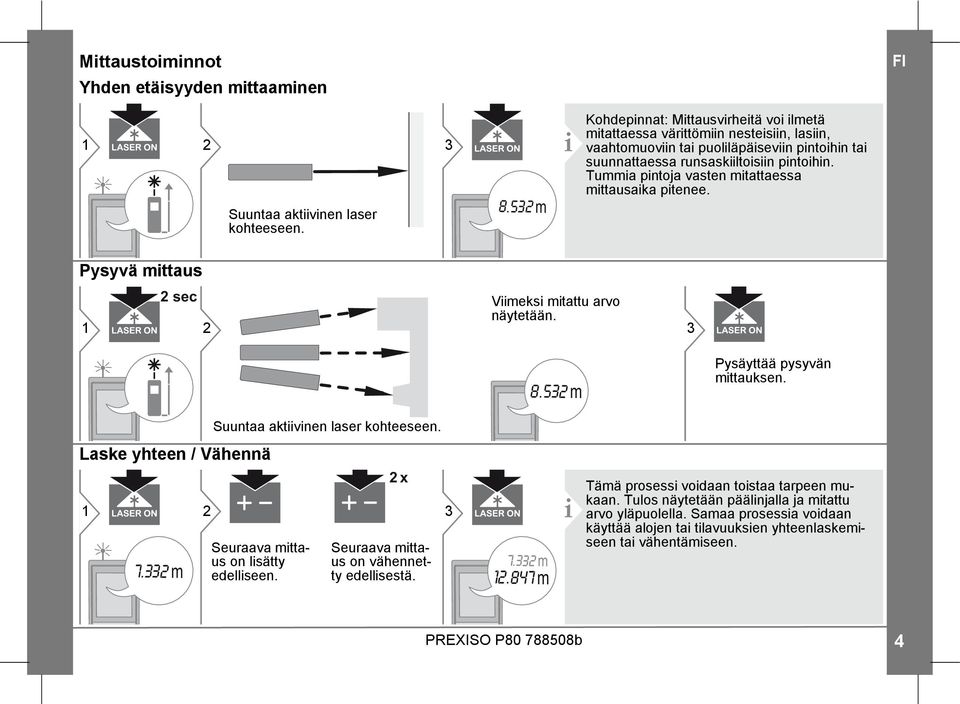

4 Mittaustoiminnot Yhden etäisyyden mittaaminen 1 2 Suuntaa aktiivinen laser kohteeseen. 3 i m m Kohdepinnat: Mittausvirheitä voi ilmetä mitattaessa värittömiin nesteisiin, lasiin, vaahtomuoviin tai puoliläpäiseviin pintoihin tai suunnattaessa runsaskiiltoisiin pintoihin. Tummia pintoja vasten mitattaessa mittausaika pitenee. Pysyvä mittaus 2 sec 1 2 Viimeksi mitattu arvo näytetään m Pysäyttää pysyvän mittauksen. Laske yhteen / Vähennä m 2 Suuntaa aktiivinen laser kohteeseen. Seuraava mittaus on lisätty edelliseen. 2 x Seuraava mittaus on vähennetty edellisestä. 3 i m m Tämä prosessi voidaan toistaa tarpeen mukaan. Tulos näytetään päälinjalla ja mitattu arvo yläpuolella. Samaa prosessia voidaan käyttää alojen tai tilavuuksien yhteenlaskemiseen tai vähentämiseen. PREXISO P b 4

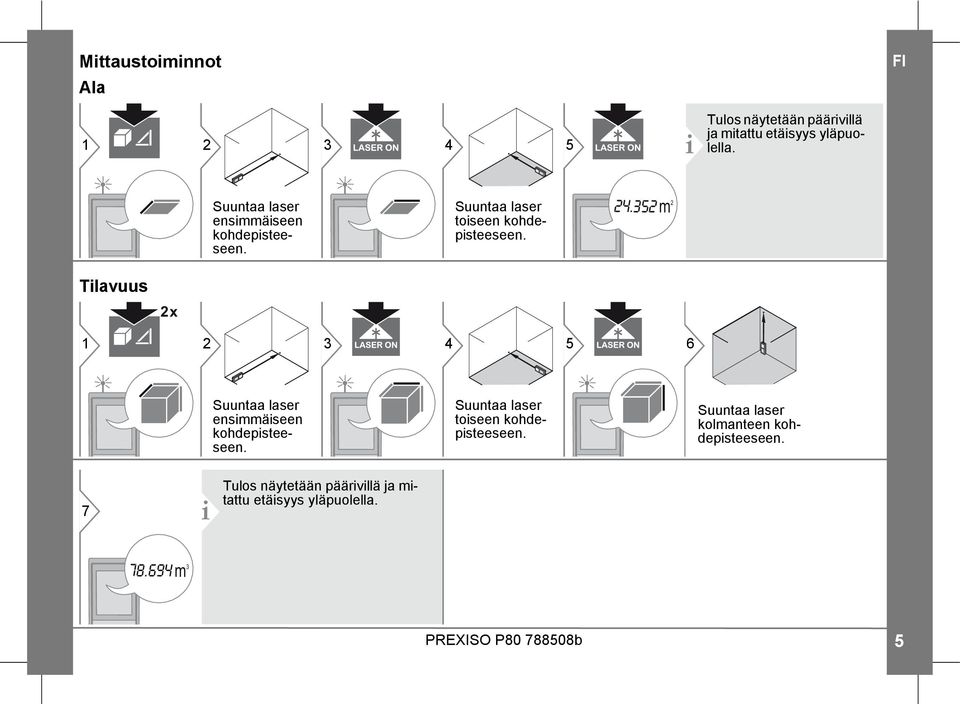

5 Mittaustoiminnot Ala i Tulos näytetään päärivillä ja mitattu etäisyys yläpuolella. ensimmäiseen kohdepisteeseen. toiseen kohdepisteeseen m 2 Tilavuus 2 x ensimmäiseen kohdepisteeseen. toiseen kohdepisteeseen. kolmanteen kohdepisteeseen. 7 i Tulos näytetään päärivillä ja mitattu etäisyys yläpuolella m 3 PREXISO P b 5

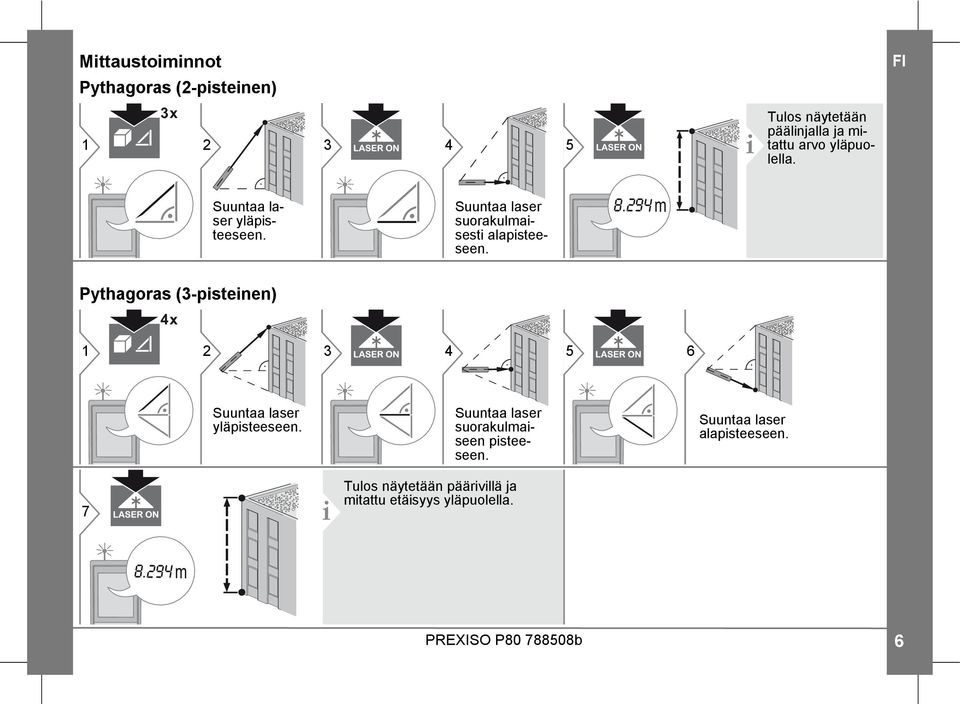

6 Mittaustoiminnot Pythagoras (2-pisteinen) 3 x i Tulos näytetään päälinjalla ja mitattu arvo yläpuolella. yläpisteeseen. suorakulmaisesti alapisteeseen m Pythagoras (3-pisteinen) 4 x yläpisteeseen. 7 i suorakulmaiseen pisteeseen. Tulos näytetään päärivillä ja mitattu etäisyys yläpuolella. alapisteeseen m PREXISO P b 6

7 Mittaustoiminnot Muisti (10 viimeisintä tulosta) 2 sec m 10 viimeisintä arvoa näytetään m Selaa taaksepäin 10 viimeisimmän arvon läpi. Arvo on käyttövalmis seuraaviin laskelmiin. PREXISO P b 7

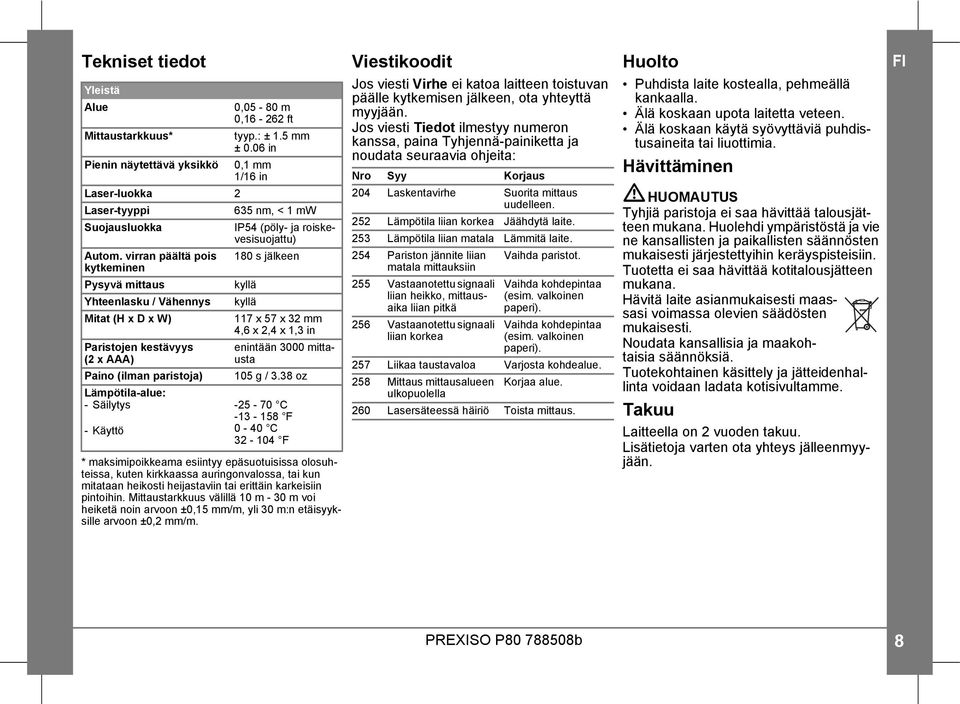

8 Tekniset tiedot Yleistä Alue Mittaustarkkuus* Pienin näytettävä yksikkö 0,05-80 m 0, ft tyyp.: ± 1.5 mm ± 0.06 in 0,1 mm 1/16 in Laser-luokka 2 Laser-tyyppi 635 nm, < 1 mw Suojausluokka IP54 (pöly- ja roiskevesisuojattu) Autom. virran päältä pois 180 s jälkeen kytkeminen Pysyvä mittaus kyllä Yhteenlasku / Vähennys kyllä Mitat (H x D x W) 117 x 57 x 32 mm 4,6 x 2,4 x 1,3 in Paristojen kestävyys (2 x AAA) Paino (ilman paristoja) Lämpötila-alue: -Säilytys -Käyttö enintään 3000 mittausta 105 g / 3.38 oz C F 0-40 C F * maksimipoikkeama esiintyy epäsuotuisissa olosuhteissa, kuten kirkkaassa auringonvalossa, tai kun mitataan heikosti heijastaviin tai erittäin karkeisiin pintoihin. Mittaustarkkuus välillä 10 m - 30 m voi heiketä noin arvoon ±0,15 mm/m, yli 30 m:n etäisyyksille arvoon ±0,2 mm/m. Viestikoodit Jos viesti Virhe ei katoa laitteen toistuvan päälle kytkemisen jälkeen, ota yhteyttä myyjään. Jos viesti Tiedot ilmestyy numeron kanssa, paina Tyhjennä-painiketta ja noudata seuraavia ohjeita: Nro Syy Korjaus 204 Laskentavirhe Suorita mittaus uudelleen. 252 Lämpötila liian korkea Jäähdytä laite. 253 Lämpötila liian matala Lämmitä laite. 254 Pariston jännite liian Vaihda paristot. matala mittauksiin 255 Vastaanotettu signaali liian heikko, mittausaika liian pitkä 256 Vastaanotettu signaali liian korkea Vaihda kohdepintaa (esim. valkoinen paperi). Vaihda kohdepintaa (esim. valkoinen paperi). 257 Liikaa taustavaloa Varjosta kohdealue. 258 Mittaus mittausalueen Korjaa alue. ulkopuolella 260 Lasersäteessä häiriö Toista mittaus. Huolto Puhdista laite kostealla, pehmeällä kankaalla. Älä koskaan upota laitetta veteen. Älä koskaan käytä syövyttäviä puhdistusaineita tai liuottimia. Hävittäminen HUOMAUTUS Tyhjiä paristoja ei saa hävittää talousjätteen mukana. Huolehdi ympäristöstä ja vie ne kansallisten ja paikallisten säännösten mukaisesti järjestettyihin keräyspisteisiin. Tuotetta ei saa hävittää kotitalousjätteen mukana. Hävitä laite asianmukaisesti maassasi voimassa olevien säädösten mukaisesti. Noudata kansallisia ja maakohtaisia säännöksiä. Tuotekohtainen käsittely ja jätteidenhallinta voidaan ladata kotisivultamme. Takuu Laitteella on 2 vuoden takuu. Lisätietoja varten ota yhteys jälleenmyyjään. PREXISO P b 8

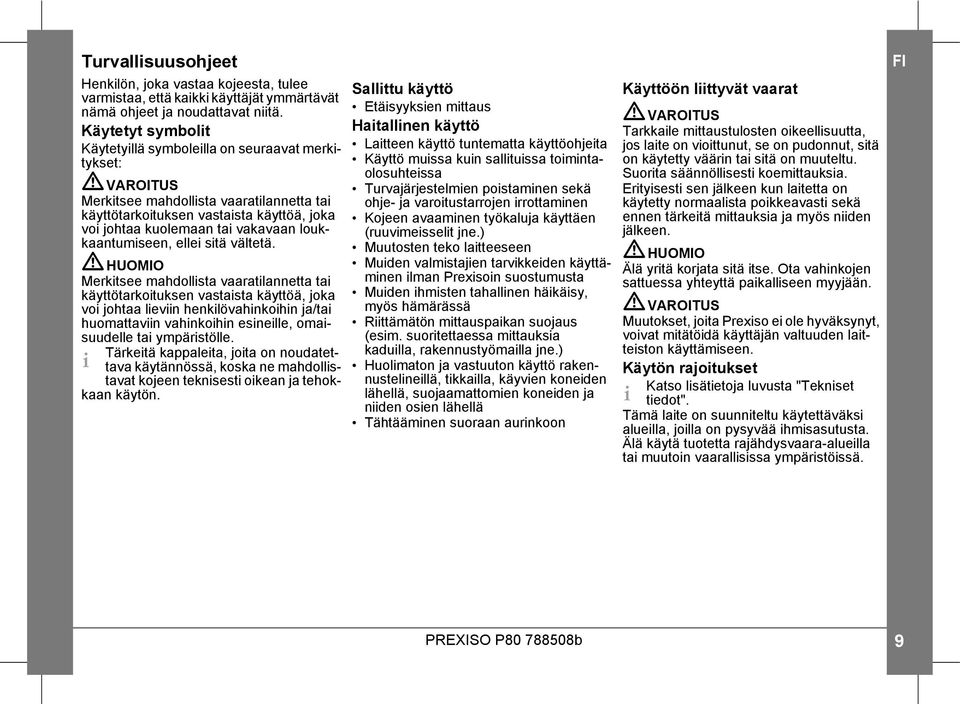

9 Turvallisuusohjeet Henkilön, joka vastaa kojeesta, tulee varmistaa, että kaikki käyttäjät ymmärtävät nämä ohjeet ja noudattavat niitä. Käytetyt symbolit Käytetyillä symboleilla on seuraavat merkitykset: VAROITUS Merkitsee mahdollista vaaratilannetta tai käyttötarkoituksen vastaista käyttöä, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä. HUOMIO Merkitsee mahdollista vaaratilannetta tai käyttötarkoituksen vastaista käyttöä, joka voi johtaa lieviin henkilövahinkoihin ja/tai huomattaviin vahinkoihin esineille, omaisuudelle tai ympäristölle. Tärkeitä kappaleita, joita on noudatettava käytännössä, koska ne mahdollis- i tavat kojeen teknisesti oikean ja tehokkaan käytön. Sallittu käyttö Etäisyyksien mittaus Haitallinen käyttö Laitteen käyttö tuntematta käyttöohjeita Käyttö muissa kuin sallituissa toimintaolosuhteissa Turvajärjestelmien poistaminen sekä ohje- ja varoitustarrojen irrottaminen Kojeen avaaminen työkaluja käyttäen (ruuvimeisselit jne.) Muutosten teko laitteeseen Muiden valmistajien tarvikkeiden käyttäminen ilman Prexisoin suostumusta Muiden ihmisten tahallinen häikäisy, myös hämärässä Riittämätön mittauspaikan suojaus (esim. suoritettaessa mittauksia kaduilla, rakennustyömailla jne.) Huolimaton ja vastuuton käyttö rakennustelineillä, tikkailla, käyvien koneiden lähellä, suojaamattomien koneiden ja niiden osien lähellä Tähtääminen suoraan aurinkoon Käyttöön liittyvät vaarat VAROITUS Tarkkaile mittaustulosten oikeellisuutta, jos laite on vioittunut, se on pudonnut, sitä on käytetty väärin tai sitä on muuteltu. Suorita säännöllisesti koemittauksia. Erityisesti sen jälkeen kun laitetta on käytetty normaalista poikkeavasti sekä ennen tärkeitä mittauksia ja myös niiden jälkeen. HUOMIO Älä yritä korjata sitä itse. Ota vahinkojen sattuessa yhteyttä paikalliseen myyjään. VAROITUS Muutokset, joita Prexiso ei ole hyväksynyt, voivat mitätöidä käyttäjän valtuuden laitteiston käyttämiseen. Käytön rajoitukset i Katso lisätietoja luvusta "Tekniset tiedot". Tämä laite on suunniteltu käytettäväksi alueilla, joilla on pysyvää ihmisasutusta. Älä käytä tuotetta rajähdysvaara-alueilla tai muutoin vaarallisissa ympäristöissä. PREXISO P b 9

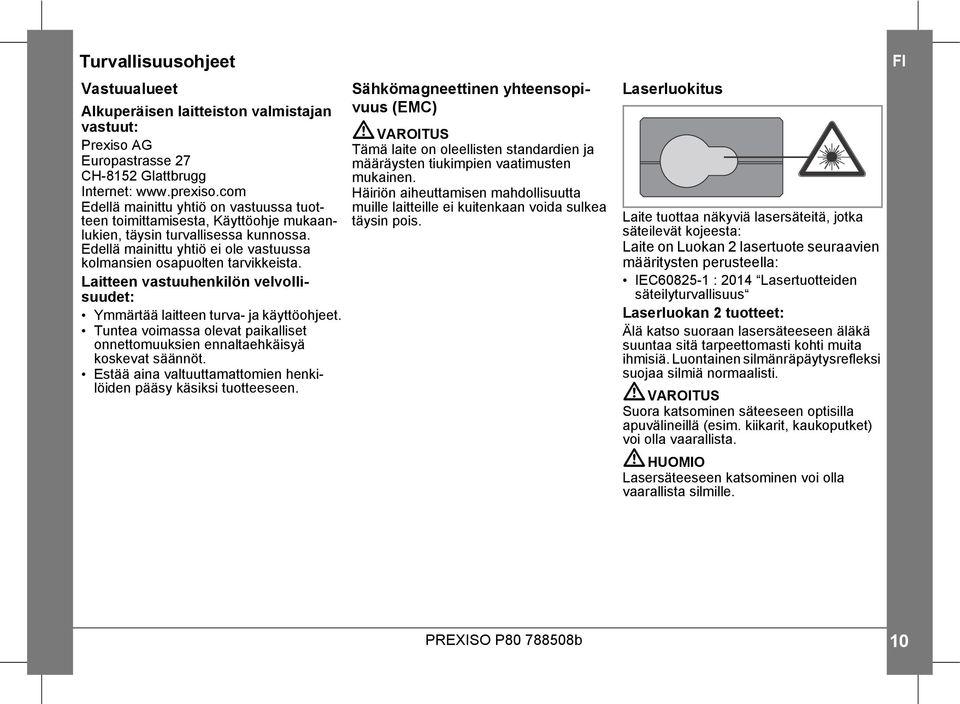

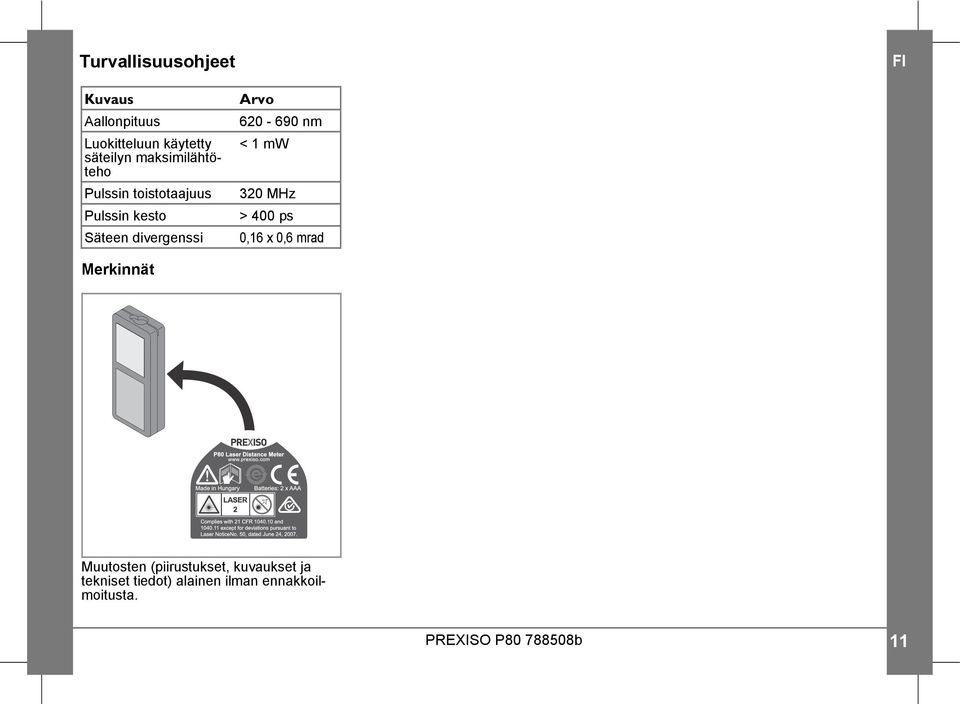

10 Turvallisuusohjeet Vastuualueet Alkuperäisen laitteiston valmistajan vastuut: Prexiso AG Europastrasse 27 CH-8152 Glattbrugg Internet: Edellä mainittu yhtiö on vastuussa tuotteen toimittamisesta, Käyttöohje mukaanlukien, täysin turvallisessa kunnossa. Edellä mainittu yhtiö ei ole vastuussa kolmansien osapuolten tarvikkeista. Laitteen vastuuhenkilön velvollisuudet: Ymmärtää laitteen turva- ja käyttöohjeet. Tuntea voimassa olevat paikalliset onnettomuuksien ennaltaehkäisyä koskevat säännöt. Estää aina valtuuttamattomien henkilöiden pääsy käsiksi tuotteeseen. Sähkömagneettinen yhteensopivuus (EMC) VAROITUS Tämä laite on oleellisten standardien ja määräysten tiukimpien vaatimusten mukainen. Häiriön aiheuttamisen mahdollisuutta muille laitteille ei kuitenkaan voida sulkea täysin pois. Laserluokitus Laite tuottaa näkyviä lasersäteitä, jotka säteilevät kojeesta: Laite on Luokan 2 lasertuote seuraavien määritysten perusteella: IEC : 2014 Lasertuotteiden säteilyturvallisuus Laserluokan 2 tuotteet: Älä katso suoraan lasersäteeseen äläkä suuntaa sitä tarpeettomasti kohti muita ihmisiä. Luontainen silmänräpäytysrefleksi suojaa silmiä normaalisti. VAROITUS Suora katsominen säteeseen optisilla apuvälineillä (esim. kiikarit, kaukoputket) voi olla vaarallista. HUOMIO Lasersäteeseen katsominen voi olla vaarallista silmille. PREXISO P b 10

11 Turvallisuusohjeet Kuvaus Aallonpituus Luokitteluun käytetty säteilyn maksimilähtöteho Pulssin toistotaajuus Pulssin kesto Säteen divergenssi Arvo nm < 1 mw 320 MHz > 400 ps 0,16 x 0,6 mrad Merkinnät Muutosten (piirustukset, kuvaukset ja tekniset tiedot) alainen ilman ennakkoilmoitusta. PREXISO P b 11
