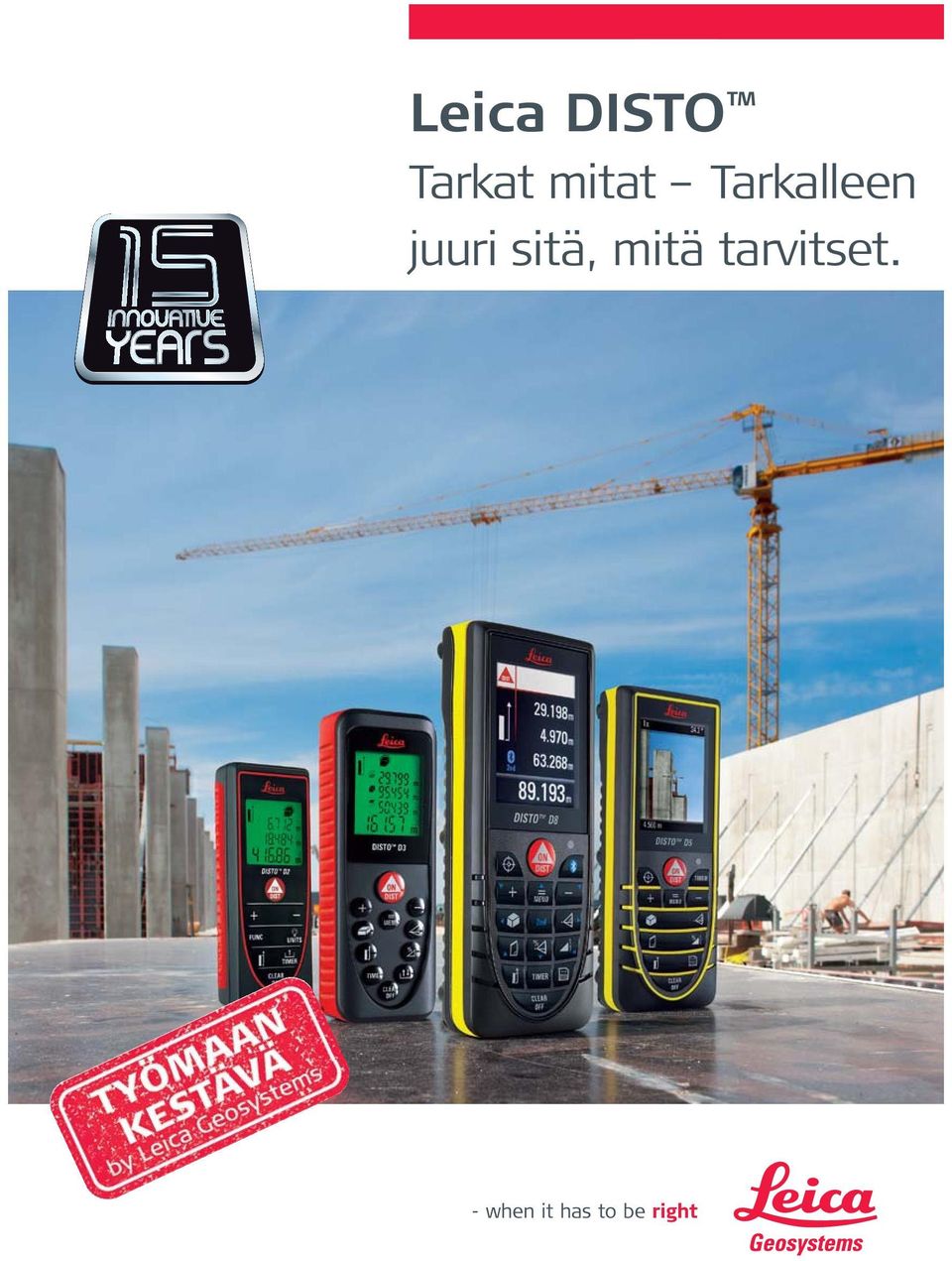

1 Leica DISTO Tarkat mitat Tarkalleen juuri sitä, mitä tarvitset.

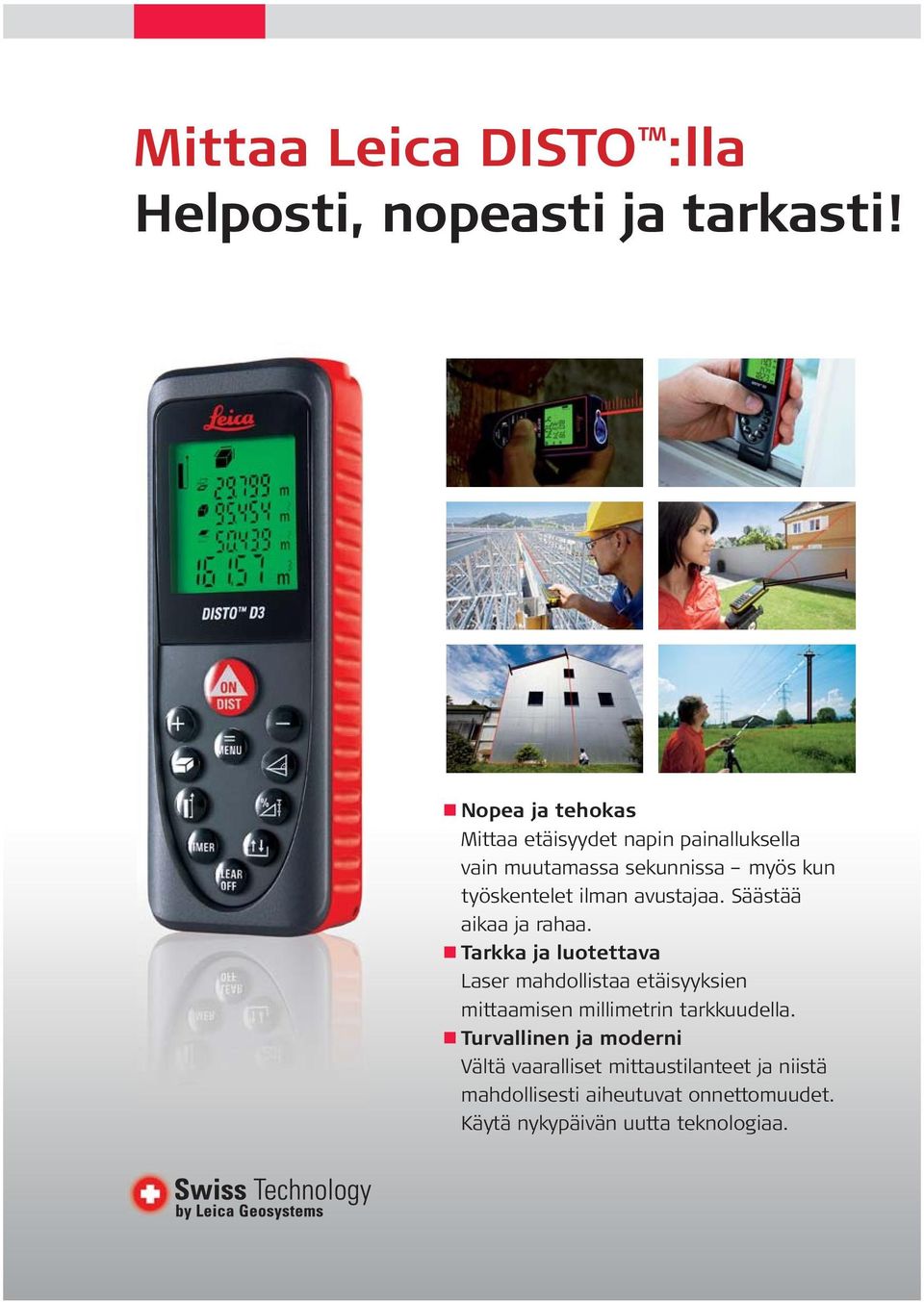

2 Mittaa Leica DISTO :lla Helposti, nopeasti ja tarkasti! Nopea ja tehokas n Mittaa etäisyydet napin painalluksella vain muutamassa sekunnissa myös kun työskentelet ilman avustajaa. Säästää aikaa ja rahaa. Tarkka ja luotettava n Laser mahdollistaa etäisyyksien mittaamisen millimetrin tarkkuudella. Turvallinen ja moderni n Vältä vaaralliset mittaustilanteet ja niistä mahdollisesti aiheutuvat onnettomuudet. Käytä nykypäivän uutta teknologiaa.

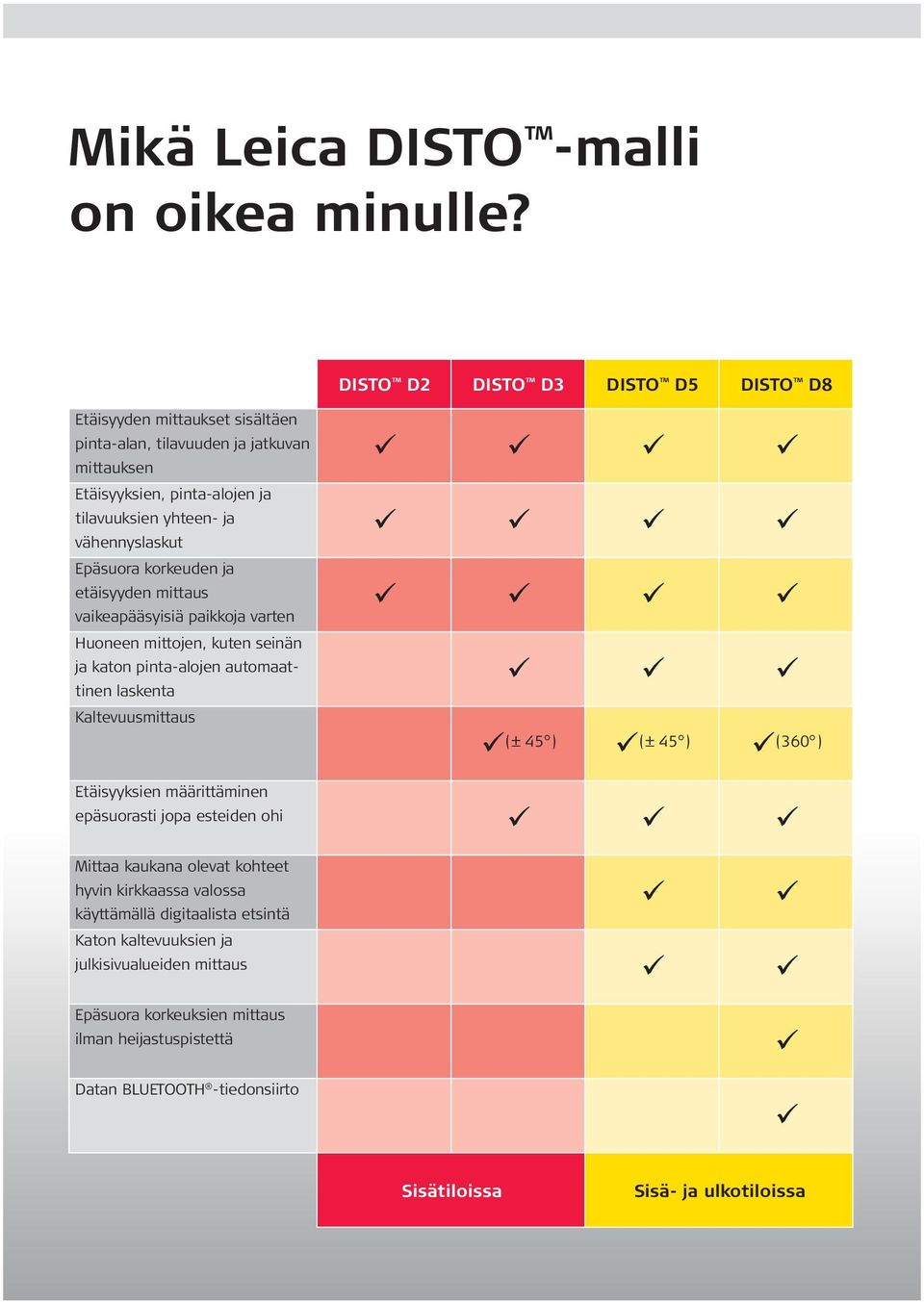

3 Mikä Leica DISTO -malli on oikea minulle? DISTO D2 DISTO D3 DISTO D5 DISTO D8 Etäisyyden mittaukset sisältäen pinta-alan, tilavuuden ja jatkuvan mittauksen Etäisyyksien, pinta-alojen ja tilavuuksien yhteen- ja vähennyslaskut Epäsuora korkeuden ja etäisyyden mittaus vaikeapääsyisiä paikkoja varten Huoneen mittojen, kuten seinän ja katon pinta-alojen automaattinen laskenta Kaltevuusmittaus 45 ) 45 ) (± (± (360 ) Etäisyyksien määrittäminen epäsuorasti jopa esteiden ohi Mittaa kaukana olevat kohteet hyvin kirkkaassa valossa käyttämällä digitaalista etsintä Katon kaltevuuksien ja julkisivualueiden mittaus Epäsuora korkeuksien mittaus ilman heijastuspistettä Datan BLUETOOTH -tiedonsiirto Sisätiloissa Sisä- ja ulkotiloissa

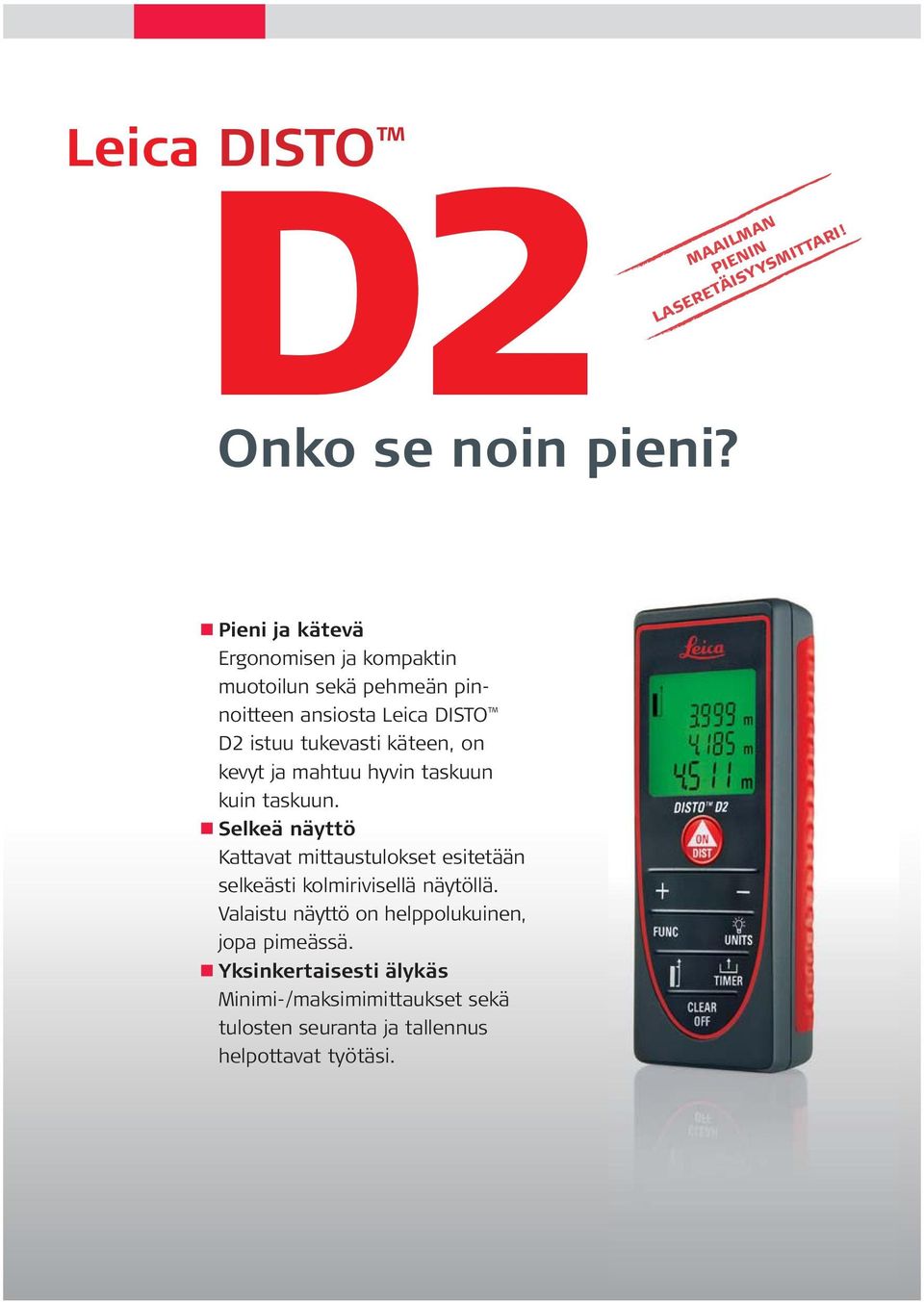

4 Leica DISTO D2 Onko se noin pieni? MAAILMAN PIENIN LASERETÄISYYSMITTARI! n Pieni ja kätevä Ergonomisen ja kompaktin muotoilun sekä pehmeän pinnoitteen ansiosta Leica DISTO D2 istuu tukevasti käteen, on kevyt ja mahtuu hyvin taskuun kuin taskuun. n Selkeä näyttö Kattavat mittaustulokset esitetään selkeästi kolmirivisellä näytöllä. Valaistu näyttö on helppolukuinen, jopa pimeässä. n Yksinkertaisesti älykäs Minimi-/maksimimittaukset sekä tulosten seuranta ja tallennus helpottavat työtäsi.

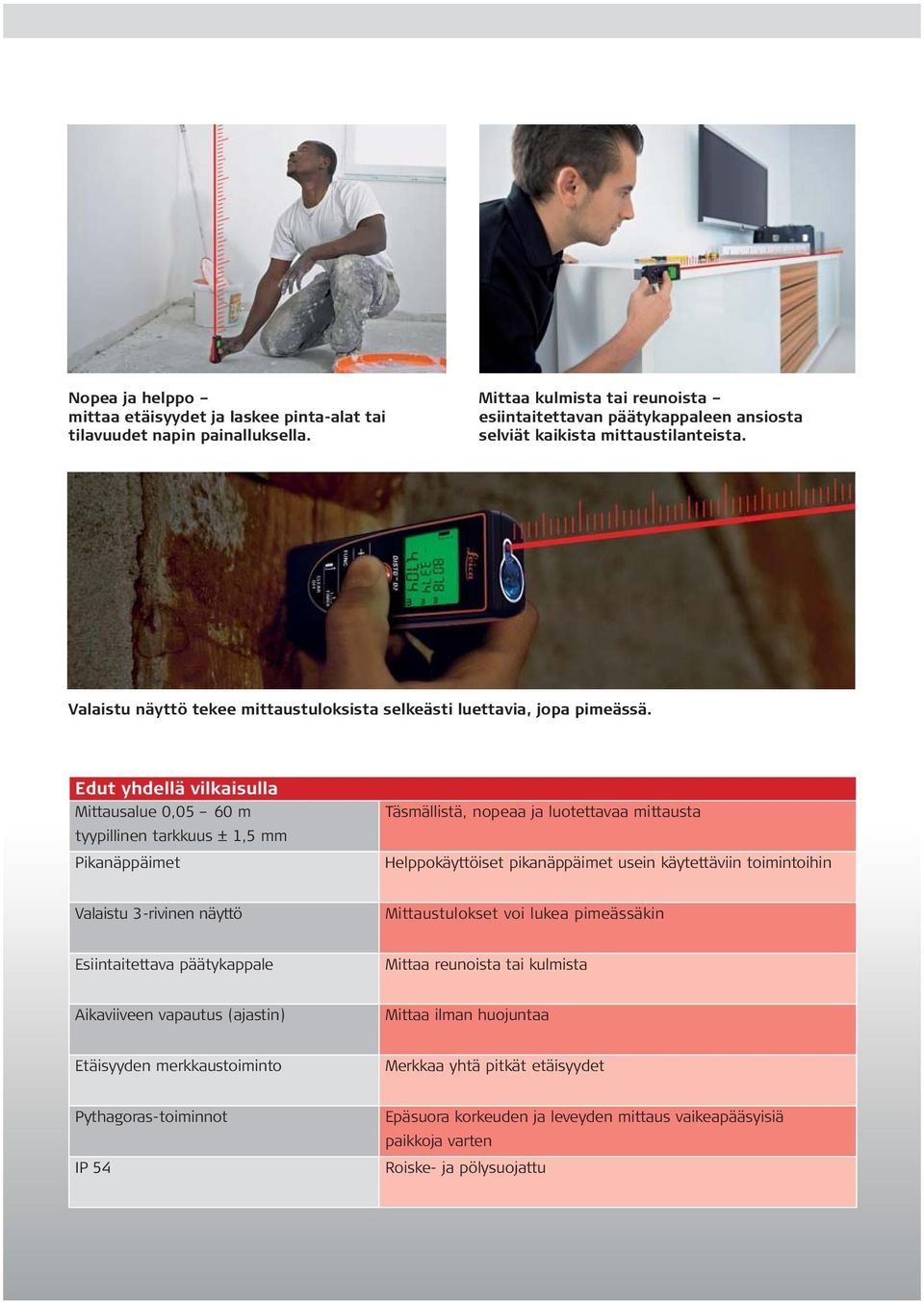

5 Nopea ja helppo mittaa etäisyydet ja laskee pinta-alat tai tilavuudet napin painalluksella. Mittaa kulmista tai reunoista esiintaitettavan päätykappaleen ansiosta selviät kaikista mittaustilanteista. Valaistu näyttö tekee mittaustuloksista selkeästi luettavia, jopa pimeässä. Edut yhdellä vilkaisulla Mittausalue 0,05 60 m tyypillinen tarkkuus ± 1,5 mm Pikanäppäimet Täsmällistä, nopeaa ja luotettavaa mittausta Helppokäyttöiset pikanäppäimet usein käytettäviin toimintoihin Valaistu 3-rivinen näyttö Mittaustulokset voi lukea pimeässäkin Esiintaitettava päätykappale Mittaa reunoista tai kulmista Aikaviiveen vapautus (ajastin) Mittaa ilman huojuntaa Etäisyyden merkkaustoiminto Merkkaa yhtä pitkät etäisyydet Pythagoras-toiminnot IP 54 Epäsuora korkeuden ja leveyden mittaus vaikeapääsyisiä paikkoja varten Roiske- ja pölysuojattu

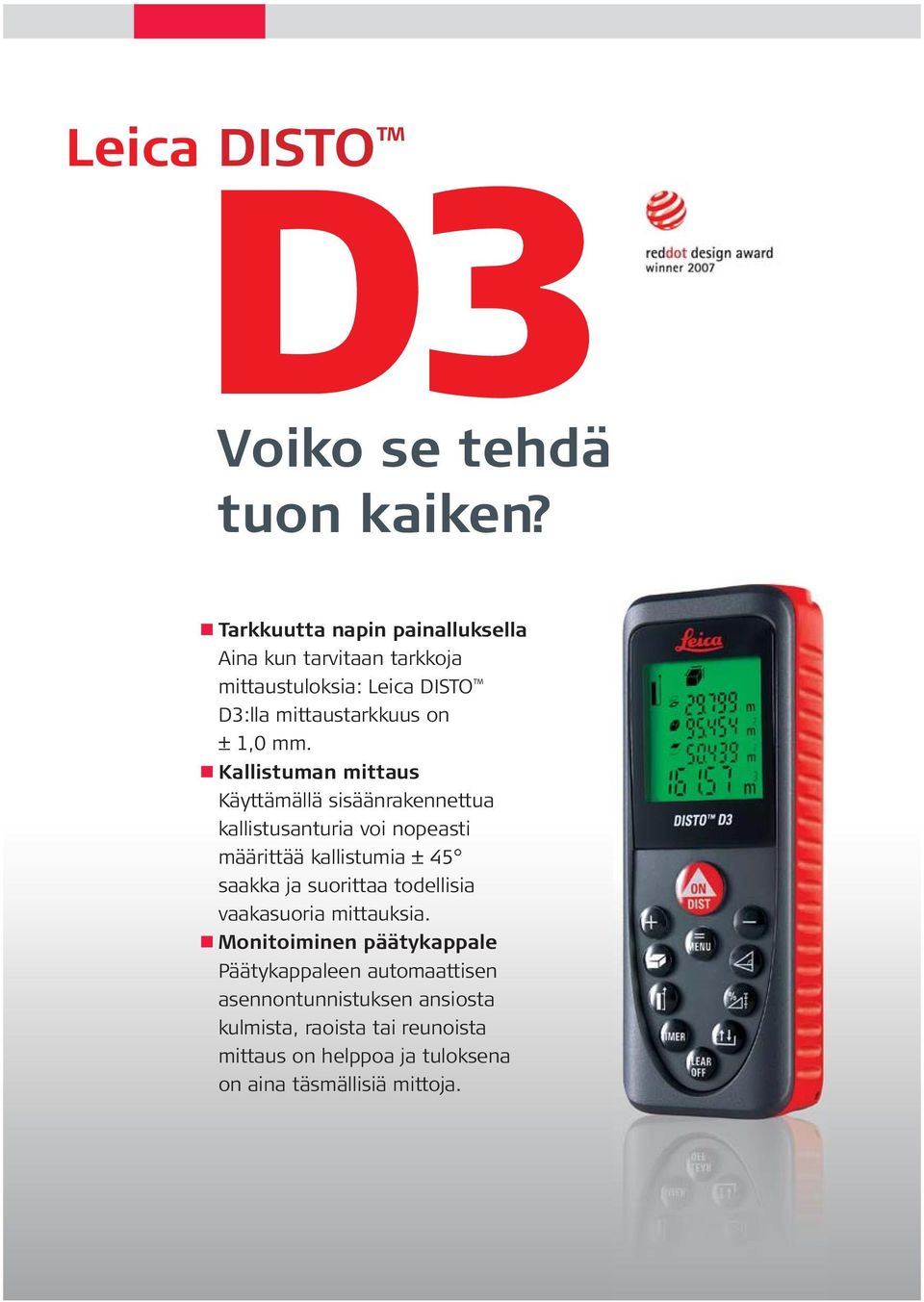

6 Leica DISTO D3 Voiko se tehdä tuon kaiken? n Tarkkuutta napin painalluksella Aina kun tarvitaan tarkkoja mittaustuloksia: Leica DISTO D3:lla mittaustarkkuus on ± 1,0 mm. n Kallistuman mittaus Käyttämällä sisäänrakennettua kallistusanturia voi nopeasti määrittää kallistumia ± 45 saakka ja suorittaa todellisia vaakasuoria mittauksia. n Monitoiminen päätykappale Päätykappaleen automaattisen asennontunnistuksen ansiosta kulmista, raoista tai reunoista mittaus on helppoa ja tuloksena on aina täsmällisiä mittoja.

7 Automaattisesti valaistu näyttö: Mittaukset voidaan lukea tarkasti myös pimeässä. Mittaa etäisyys ja osittaisetäisyydet käden käänteessä, jopa vaikeasti saavutettavissa paikoissa. Edut yhdellä vilkaisulla Mittausalue 0, m tyypillinen tarkkuus ± 1,0 mm Mittaustarkkuus on ± 1,0 mm: tarkkuutta napin painalluksella. Täsmällistä, nopeaa ja luotettavaa mittausta Kallistusanturi Mittauskulmat ± 45 saakka napin painalluksella Vaakasuoran etäisyyden mittaus kallistusanturilla Esiintaitettava päätykappale automaattisella tunnistuksella Pythagoras-toiminnot Huoneen mitat Etäisyyden merkkaustoiminto Huoneen kulman laskenta Etäisyydet voidaan määrittää nopeasti ja helposti esteistä huolimatta Luotettava, ongelmaton mittaus reunoista tai kulmista Epäsuora korkeuden ja leveyden mittaus vaikeasti saavutettaviin paikkoihin Sellaiset arvot, kuten seinän koko pituus sekä seinän ja katon pinta-ala ovat saatavissa napin painalluksella Merkkaa yhtäsuuret tai kaksi erilaista uusiutuvaa etäisyyttä Saadaan kolmesta mittauksesta

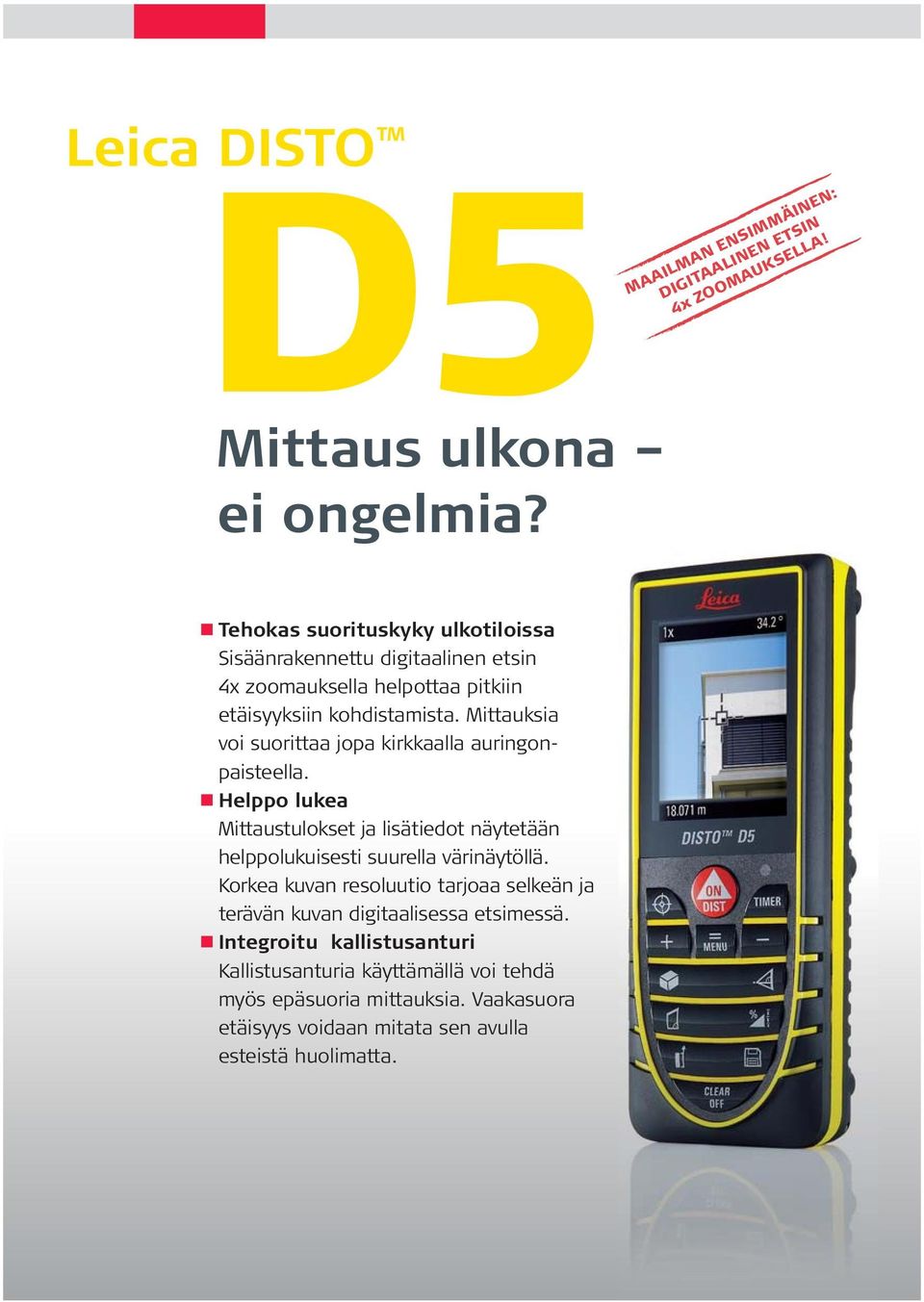

8 Leica DISTO D5 Mittaus ulkona ei ongelmia? MAAILMAN ENSIMMÄINEN: DIGITAALINEN ETSIN 4x ZOOMAUKSELLA! n Tehokas suorituskyky ulkotiloissa Sisäänrakennettu digitaalinen etsin 4x zoomauksella helpottaa pitkiin etäisyyksiin kohdistamista. Mittauksia voi suorittaa jopa kirkkaalla auringonpaisteella. n Helppo lukea Mittaustulokset ja lisätiedot näytetään helppolukuisesti suurella värinäytöllä. Korkea kuvan resoluutio tarjoaa selkeän ja terävän kuvan digitaalisessa etsimessä. n Integroitu kallistusanturi Kallistusanturia käyttämällä voi tehdä myös epäsuoria mittauksia. Vaakasuora etäisyys voidaan mitata sen avulla esteistä huolimatta.

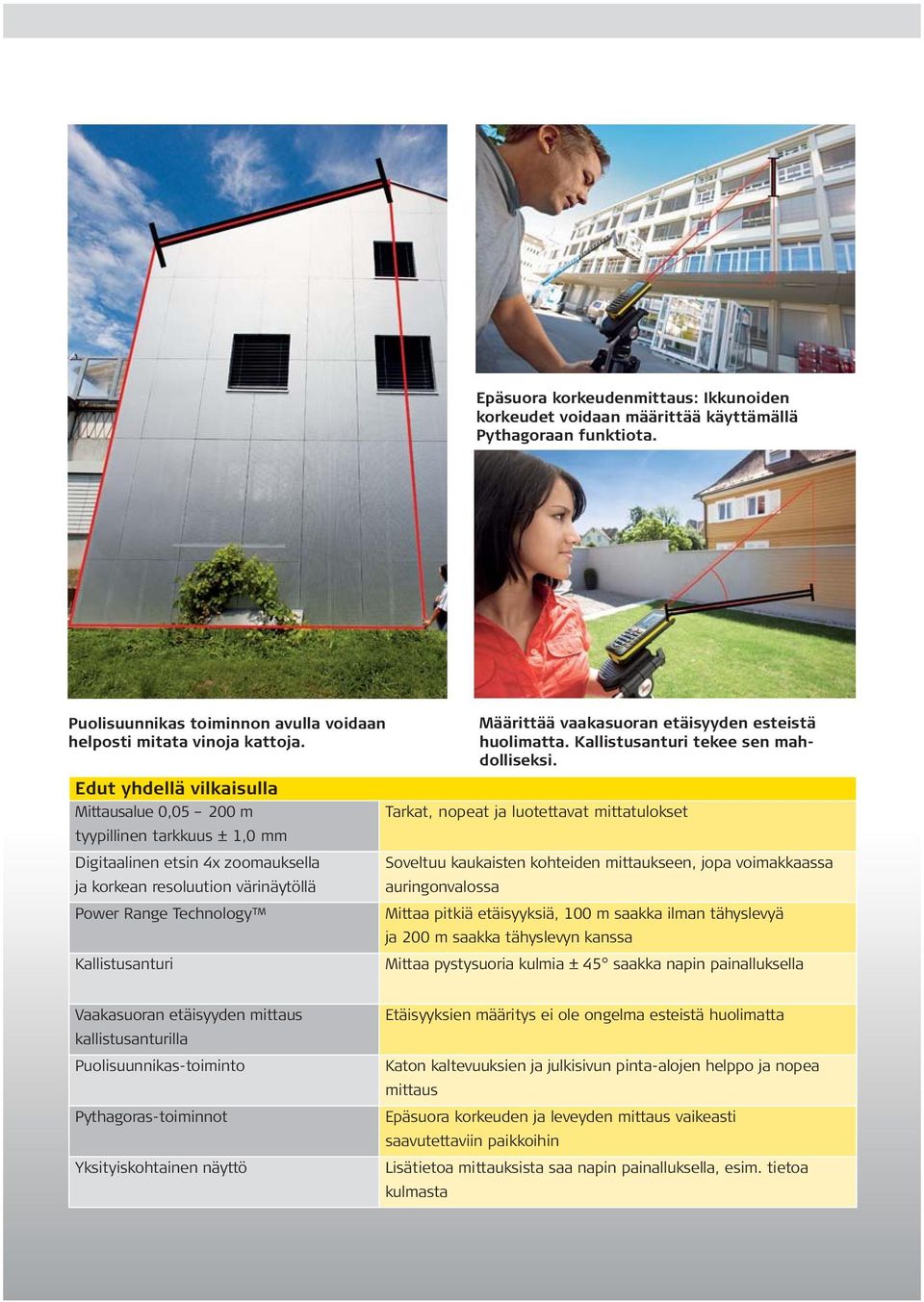

9 Epäsuora korkeudenmittaus: Ikkunoiden korkeudet voidaan määrittää käyttämällä Pythagoraan funktiota. Puolisuunnikas toiminnon avulla voidaan helposti mitata vinoja kattoja. Edut yhdellä vilkaisulla Mittausalue 0, m tyypillinen tarkkuus ± 1,0 mm Digitaalinen etsin 4x zoomauksella ja korkean resoluution värinäytöllä Power Range Technology Kallistusanturi Määrittää vaakasuoran etäisyyden esteistä huolimatta. Kallistusanturi tekee sen mahdolliseksi. Tarkat, nopeat ja luotettavat mittatulokset Soveltuu kaukaisten kohteiden mittaukseen, jopa voimakkaassa auringonvalossa Mittaa pitkiä etäisyyksiä, 100 m saakka ilman tähyslevyä ja 200 m saakka tähyslevyn kanssa Mittaa pystysuoria kulmia ± 45 saakka napin painalluksella Vaakasuoran etäisyyden mittaus kallistusanturilla Puolisuunnikas-toiminto Pythagoras-toiminnot Yksityiskohtainen näyttö Etäisyyksien määritys ei ole ongelma esteistä huolimatta Katon kaltevuuksien ja julkisivun pinta-alojen helppo ja nopea mittaus Epäsuora korkeuden ja leveyden mittaus vaikeasti saavutettaviin paikkoihin Lisätietoa mittauksista saa napin painalluksella, esim. tietoa kulmasta

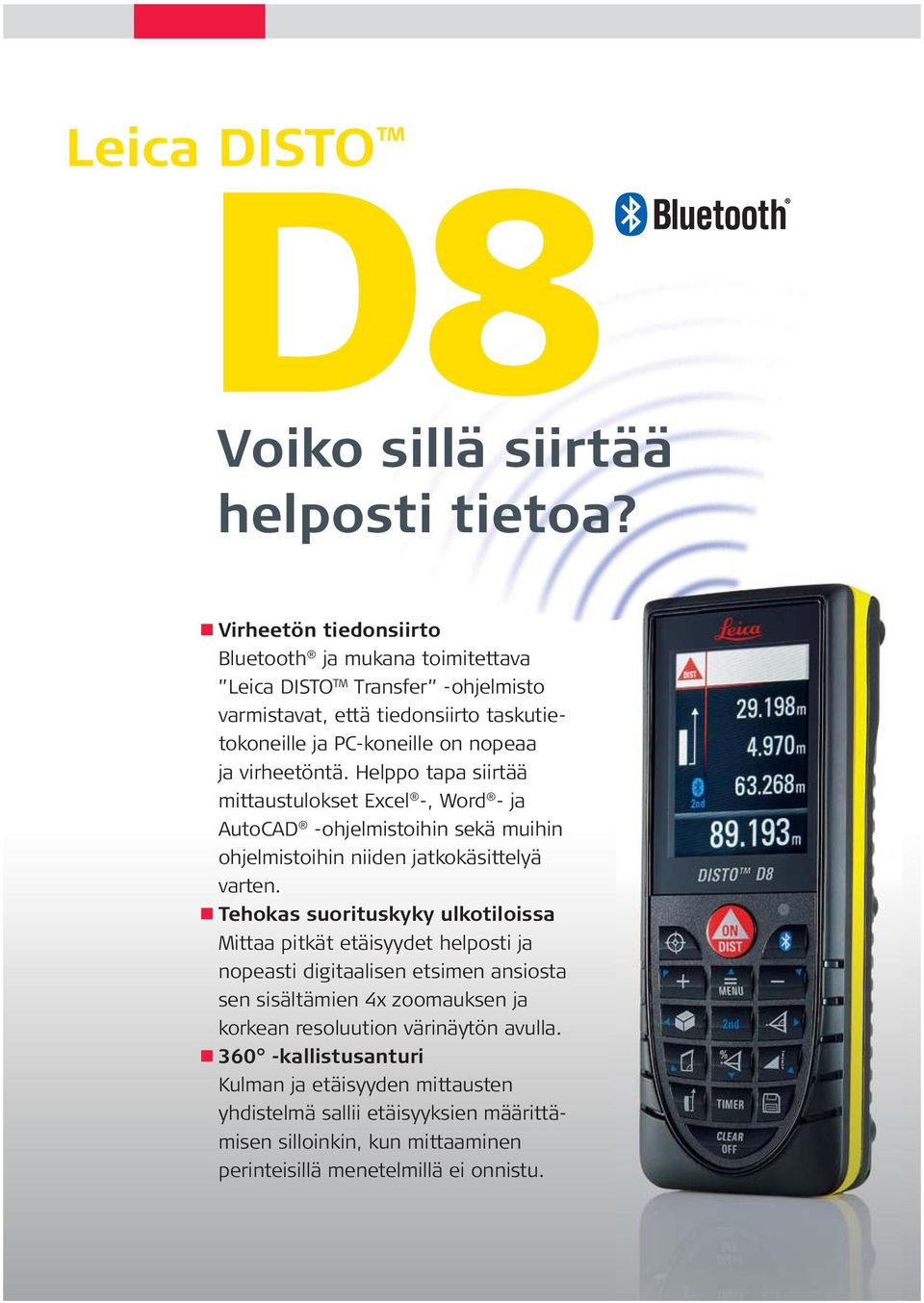

10 Leica DISTO D8 Voiko sillä siirtää helposti tietoa? Virheetön tiedonsiirto n Bluetooth ja mukana toimitettava Leica DISTO TM Transfer -ohjelmisto varmistavat, että tiedonsiirto taskutietokoneille ja PC-koneille on nopeaa ja virheetöntä. Helppo tapa siirtää mittaustulokset Excel -, Word - ja AutoCAD -ohjelmistoihin sekä muihin ohjelmistoihin niiden jatkokäsittelyä varten. Tehokas suorituskyky ulkotiloissa n Mittaa pitkät etäisyydet helposti ja nopeasti digitaalisen etsimen ansiosta sen sisältämien 4x zoomauksen ja korkean resoluution värinäytön avulla kallistusanturi n Kulman ja etäisyyden mittausten yhdistelmä sallii etäisyyksien määrittämisen silloinkin, kun mittaaminen perinteisillä menetelmillä ei onnistu.

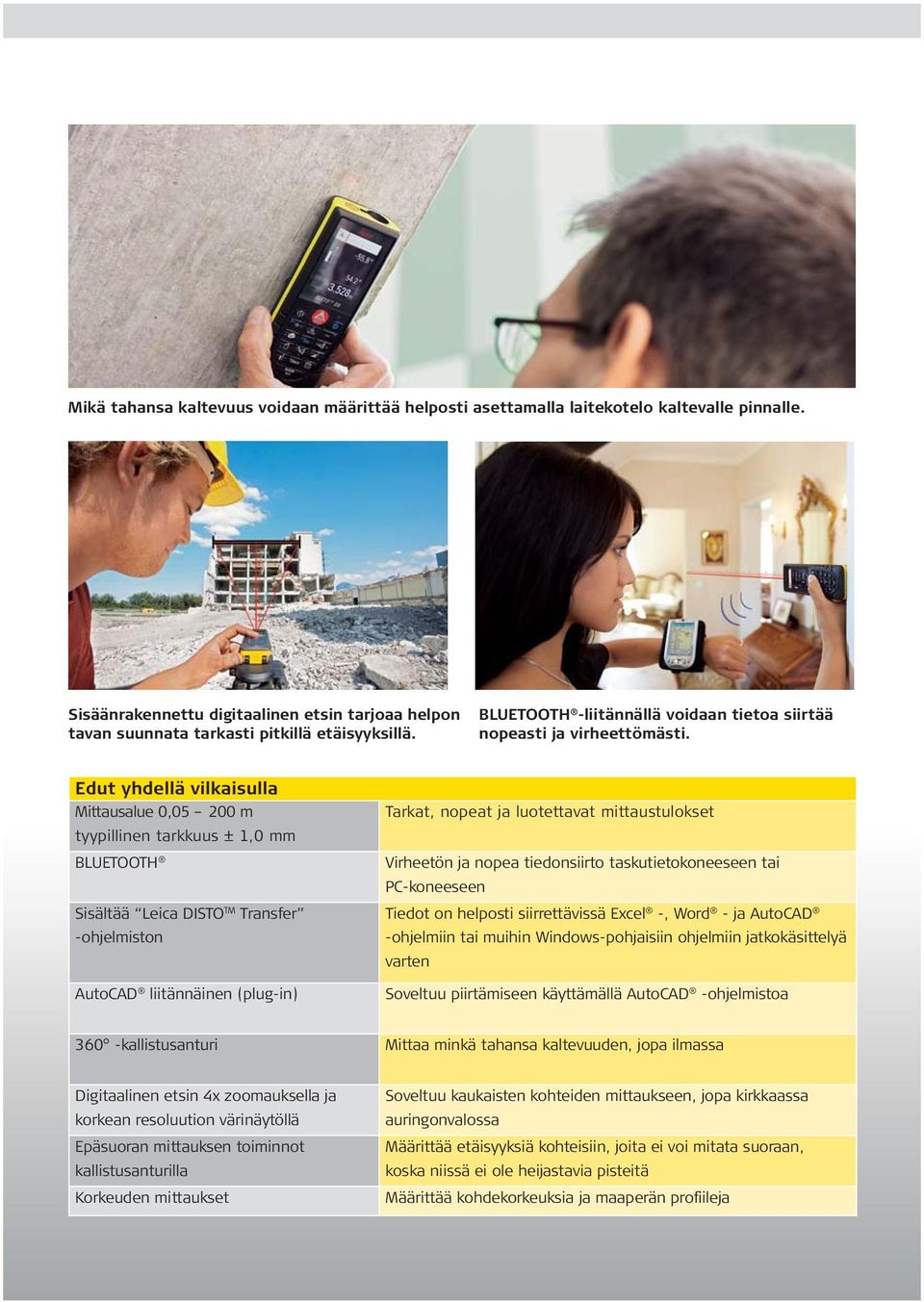

11 Mikä tahansa kaltevuus voidaan määrittää helposti asettamalla laitekotelo kaltevalle pinnalle. Sisäänrakennettu digitaalinen etsin tarjoaa helpon tavan suunnata tarkasti pitkillä etäisyyksillä. BLUETOOTH -liitännällä voidaan tietoa siirtää nopeasti ja virheettömästi. Edut yhdellä vilkaisulla Mittausalue 0, m tyypillinen tarkkuus ± 1,0 mm BLUETOOTH Sisältää Leica DISTO TM Transfer -ohjelmiston AutoCAD liitännäinen (plug-in) Tarkat, nopeat ja luotettavat mittaustulokset Virheetön ja nopea tiedonsiirto taskutietokoneeseen tai PC-koneeseen Tiedot on helposti siirrettävissä Excel -, Word - ja AutoCAD -ohjelmiin tai muihin Windows-pohjaisiin ohjelmiin jatkokäsittelyä varten Soveltuu piirtämiseen käyttämällä AutoCAD -ohjelmistoa 360 -kallistusanturi Mittaa minkä tahansa kaltevuuden, jopa ilmassa Digitaalinen etsin 4x zoomauksella ja korkean resoluution värinäytöllä Epäsuoran mittauksen toiminnot kallistusanturilla Korkeuden mittaukset Soveltuu kaukaisten kohteiden mittaukseen, jopa kirkkaassa auringonvalossa Määrittää etäisyyksiä kohteisiin, joita ei voi mitata suoraan, koska niissä ei ole heijastavia pisteitä Määrittää kohdekorkeuksia ja maaperän profiileja

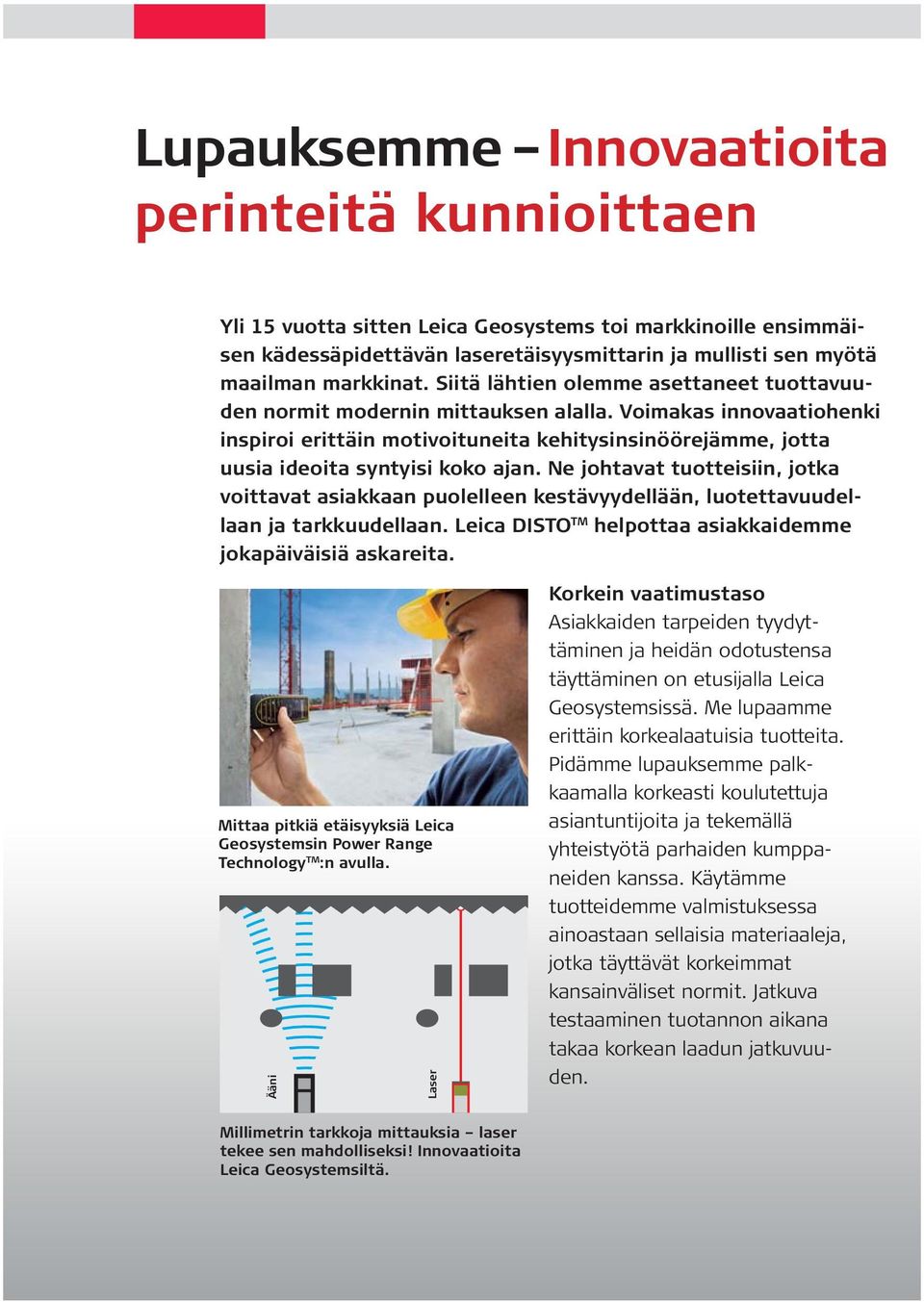

12 Lupauksemme Innovaatioita perinteitä kunnioittaen Yli 15 vuotta sitten Leica Geosystems toi markkinoille ensimmäisen kädessäpidettävän laseretäisyysmittarin ja mullisti sen myötä maailman markkinat. Siitä lähtien olemme asettaneet tuottavuuden normit modernin mittauksen alalla. Voimakas innovaatiohenki inspiroi erittäin motivoituneita kehitysinsinöörejämme, jotta uusia ideoita syntyisi koko ajan. Ne johtavat tuotteisiin, jotka voittavat asiakkaan puolelleen kestävyydellään, luotettavuudellaan ja tarkkuudellaan. Leica DISTO TM helpottaa asiakkaidemme jokapäiväisiä askareita. Mittaa pitkiä etäisyyksiä Leica Geosystemsin Power Range Technology TM :n avulla. Ääni Laser Korkein vaatimustaso Asiakkaiden tarpeiden tyydyttäminen ja heidän odotustensa täyttäminen on etusijalla Leica Geosystemsissä. Me lupaamme erittäin korkealaatuisia tuotteita. Pidämme lupauksemme palkkaamalla korkeasti koulutettuja asiantuntijoita ja tekemällä yhteistyötä parhaiden kumppaneiden kanssa. Käytämme tuotteidemme valmistuksessa ainoastaan sellaisia materiaaleja, jotka täyttävät korkeimmat kansainväliset normit. Jatkuva testaaminen tuotannon aikana takaa korkean laadun jatkuvuuden. Millimetrin tarkkoja mittauksia laser tekee sen mahdolliseksi! Innovaatioita Leica Geosystemsiltä.

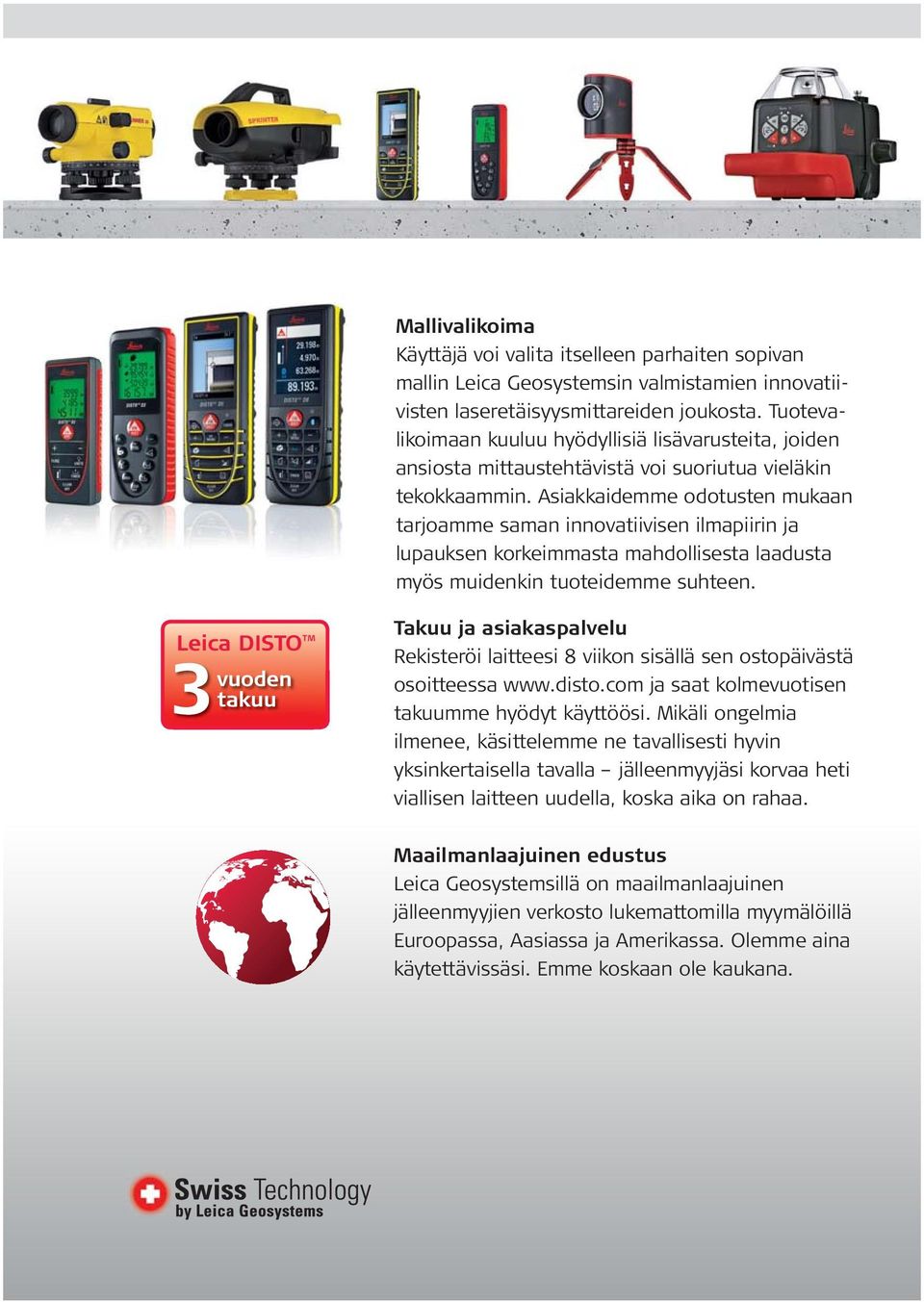

13 Mallivalikoima Käyttäjä voi valita itselleen parhaiten sopivan mallin Leica Geosystemsin valmistamien innovatiivisten laseretäisyysmittareiden joukosta. Tuotevalikoimaan kuuluu hyödyllisiä lisävarusteita, joiden ansiosta mittaustehtävistä voi suoriutua vieläkin tekokkaammin. Asiakkaidemme odotusten mukaan tarjoamme saman innovatiivisen ilmapiirin ja lupauksen korkeimmasta mahdollisesta laadusta myös muidenkin tuoteidemme suhteen. 3 Leica DISTO vuoden takuu TM Takuu ja asiakaspalvelu Rekisteröi laitteesi 8 viikon sisällä sen ostopäivästä osoitteessa ja saat kolmevuotisen takuumme hyödyt käyttöösi. Mikäli ongelmia ilmenee, käsittelemme ne tavallisesti hyvin yksinkertaisella tavalla jälleenmyyjäsi korvaa heti viallisen laitteen uudella, koska aika on rahaa. Maailmanlaajuinen edustus Leica Geosystemsillä on maailmanlaajuinen jälleenmyyjien verkosto lukemattomilla myymälöillä Euroopassa, Aasiassa ja Amerikassa. Olemme aina käytettävissäsi. Emme koskaan ole kaukana.

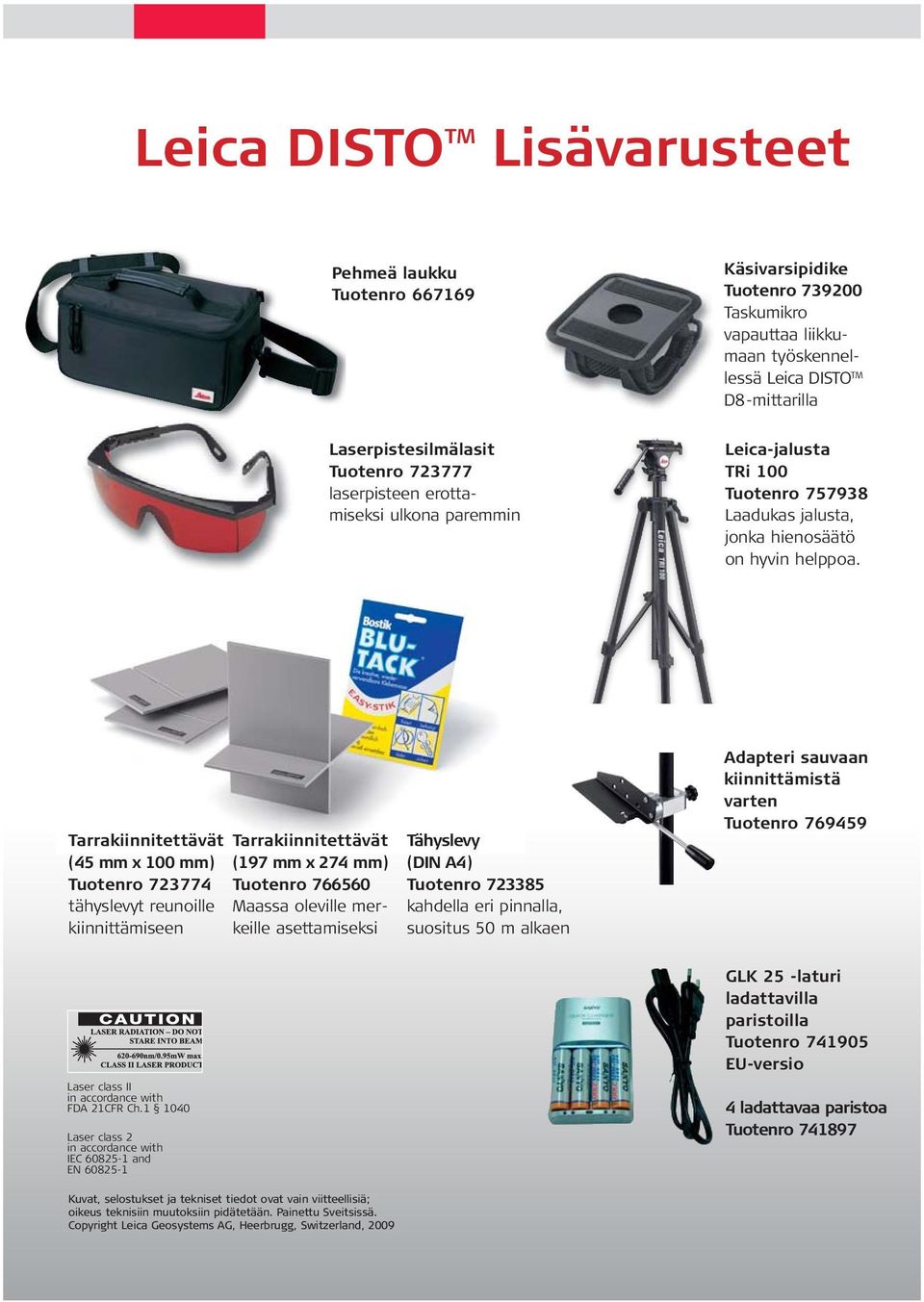

14 Leica DISTO TM Lisävarusteet Pehmeä laukku Tuotenro Käsivarsipidike Tuotenro Taskumikro vapauttaa liikkumaan työskennellessä Leica DISTO TM D8-mittarilla Laserpistesilmälasit Tuotenro laserpisteen erottamiseksi ulkona paremmin Leica-jalusta TRi 100 Tuotenro Laadukas jalusta, jonka hienosäätö on hyvin helppoa. Tarrakiinnitettävät (45 mm x 100 mm) Tuotenro tähyslevyt reunoille kiinnittämiseen Tarrakiinnitettävät (197 mm x 274 mm) Tuotenro Maassa oleville merkeille asettamiseksi Tähyslevy (DIN A4) Tuotenro kahdella eri pinnalla, suositus 50 m alkaen Adapteri sauvaan kiinnittämistä varten Tuotenro Laser class II in accordance with FDA 21CFR Ch Laser class 2 in accordance with IEC and EN Kuvat, selostukset ja tekniset tiedot ovat vain viitteellisiä; oikeus teknisiin muutoksiin pidätetään. Painettu Sveitsissä. Copyright Leica Geosystems AG, Heerbrugg, Switzerland, 2009 GLK 25 -laturi ladattavilla paristoilla Tuotenro EU-versio 4 ladattavaa paristoa Tuotenro

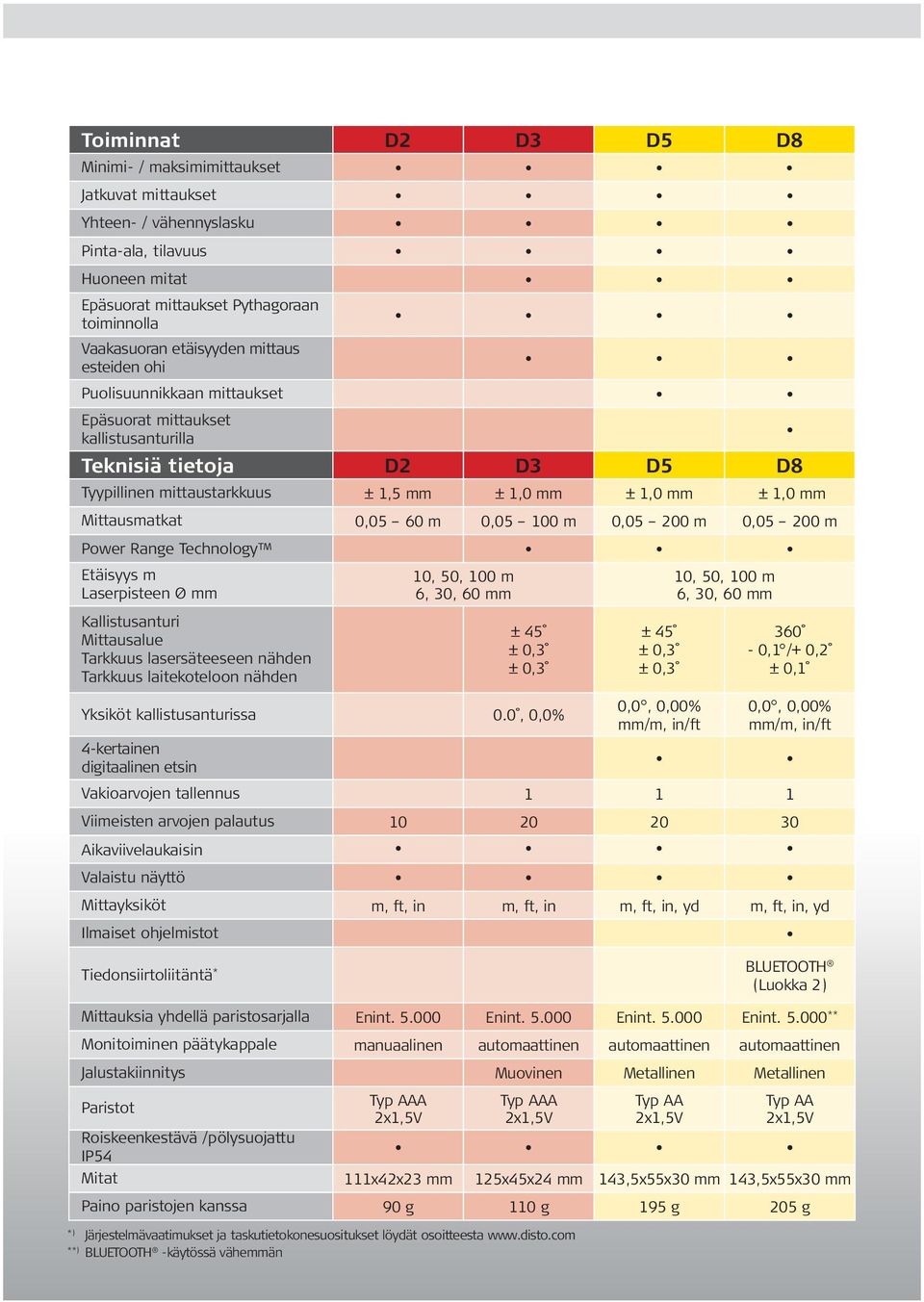

15 Toiminnat D2 D3 D5 D8 Minimi- / maksimimittaukset Jatkuvat mittaukset Yhteen- / vähennyslasku Pinta-ala, tilavuus Huoneen mitat Epäsuorat mittaukset Pythagoraan toiminnolla Vaakasuoran etäisyyden mittaus esteiden ohi Puolisuunnikkaan mittaukset Epäsuorat mittaukset kallistusanturilla Teknisiä tietoja D2 D3 D5 D8 Tyypillinen mittaustarkkuus ± 1,5 mm ± 1,0 mm ± 1,0 mm ± 1,0 mm Mittausmatkat 0,05 60 m 0, m 0, m 0, m Power Range Technology Etäisyys m Laserpisteen Ø mm Kallistusanturi Mittausalue Tarkkuus lasersäteeseen nähden Tarkkuus laitekoteloon nähden 10, 50, 100 m 6, 30, 60 mm ± 45 ± 0,3 ± 0,3 Yksiköt kallistusanturissa 0.0, 0,0% ± 45 ± 0,3 ± 0,3 0,0, 0,00% mm/m, in/ft 10, 50, 100 m 6, 30, 60 mm 360-0,1 /+ 0,2 ± 0,1 0,0, 0,00% mm/m, in/ft 4-kertainen digitaalinen etsin Vakioarvojen tallennus Viimeisten arvojen palautus Aikaviivelaukaisin Valaistu näyttö Mittayksiköt m, ft, in m, ft, in m, ft, in, yd m, ft, in, yd Ilmaiset ohjelmistot BLUETOOTH Tiedonsiirtoliitäntä * (Luokka 2) Mittauksia yhdellä paristosarjalla Enint Enint Enint Enint ** Monitoiminen päätykappale manuaalinen automaattinen automaattinen automaattinen Jalustakiinnitys Muovinen Metallinen Metallinen Paristot Typ AAA 2x1,5V Typ AAA 2x1,5V Typ AA 2x1,5V Typ AA 2x1,5V Roiskeenkestävä /pölysuojattu IP54 Mitat 111x42x23 mm 125x45x24 mm 143,5x55x30 mm 143,5x55x30 mm Paino paristojen kanssa 90 g 110 g 195 g 205 g *) Järjestelmävaatimukset ja taskutietokonesuositukset löydät osoitteesta **) BLUETOOTH -käytössä vähemmän

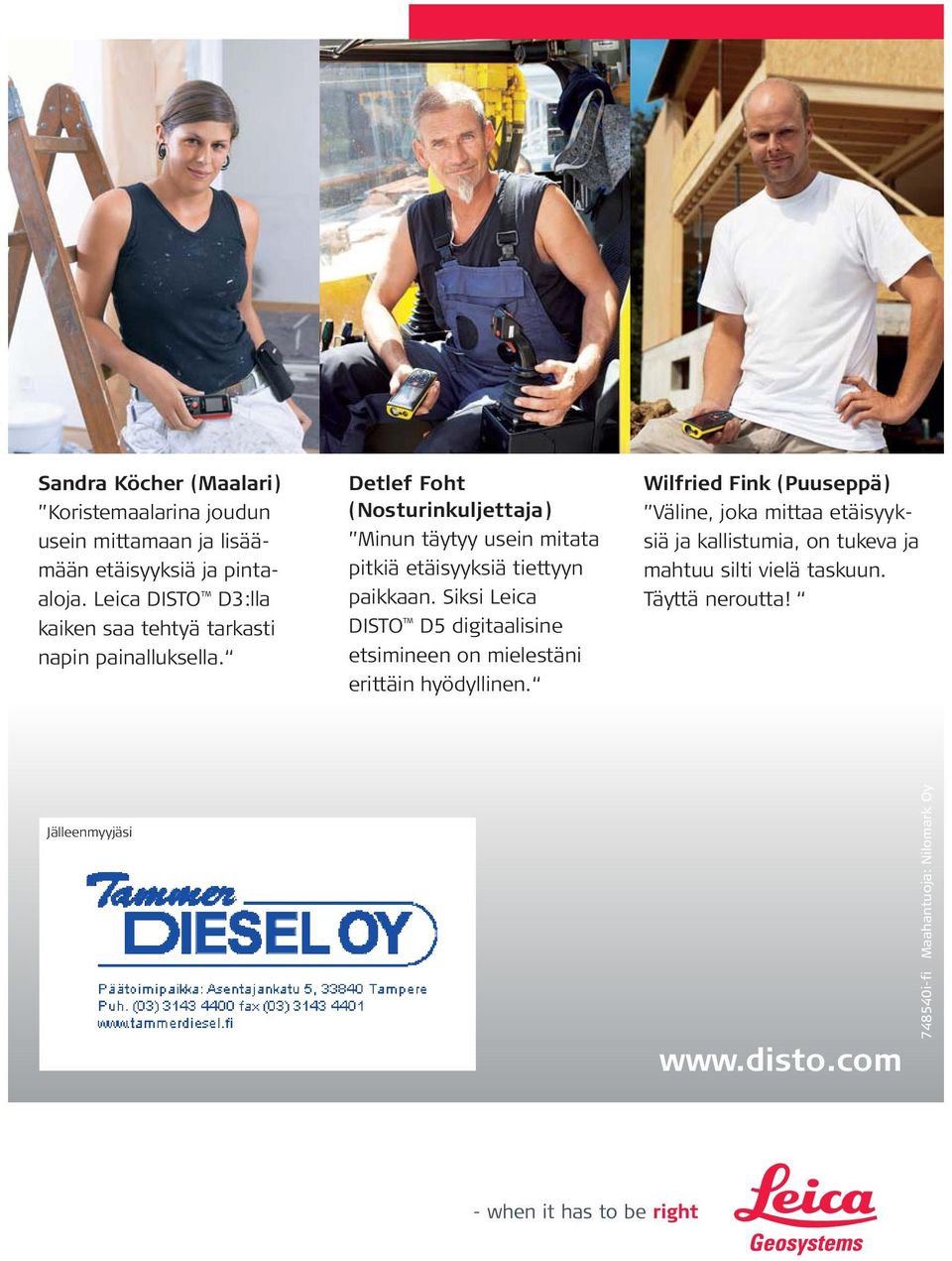

16 Sandra Köcher (Maalari) Koristemaalarina joudun usein mittamaan ja lisäämään etäisyyksiä ja pintaaloja. Leica DISTO D3:lla kaiken saa tehtyä tarkasti napin painalluksella. Detlef Foht (Nosturinkuljettaja) Minun täytyy usein mitata pitkiä etäisyyksiä tiettyyn paikkaan. Siksi Leica DISTO D5 digitaalisine etsimineen on mielestäni erittäin hyödyllinen. Wilfried Fink (Puuseppä) Väline, joka mittaa etäisyyksiä ja kallistumia, on tukeva ja mahtuu silti vielä taskuun. Täyttä neroutta! Jälleenmyyjäsi i-fi Maahantuoja: Nilomark Oy
