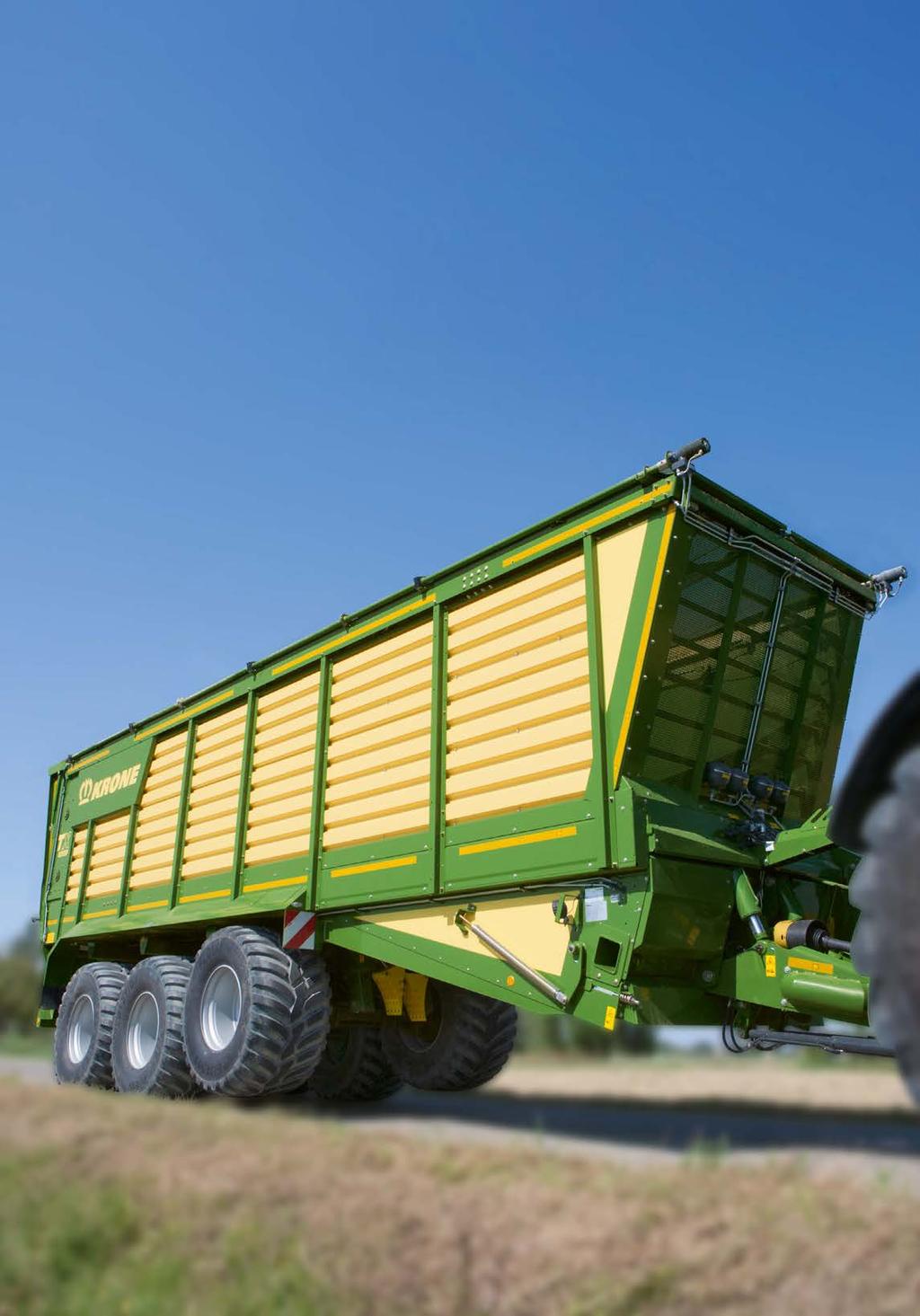

1 TX Rehunkuljetusvaunut

2 KRONE TX Rehunkuljetusvaunut Tilavuus jopa 56 m³ (DIN 11741) Etuosastaan kalteva pohja suurempi tilavuus ja parempi ajomukavuus Yksirunkoratkaisun ansiosta pieni omapaino ja suuri hyötykuorma D-malleissa purkutelat Helppo kuormaus ilman hävikkiä kaltevan etu- ja takalaidan ansiosta Hydraulisesti toimiva vetoaisa, jolla vaunun etuosaa voidaan laskea kuormauksen helpottamiseksi Erittäin lujat pohjakuljetinta käyttävät rullaketjut TX 460 ja TX 560: etenemisnopeus 34 m/min TX 460 D ja TX 560 D: etenemisnopeus 17 m/min Kaksi pohjakuljetinta, joissa on pyöröteräsketjut (14 x 50 mm) Purkua helpottava kiilamainen kuormatila Hydraulisella tasauksella varustetut akselistot 2 Rehunkuljetusvaunut TX 03/16

3 Suuri tilavuus ja nopea purku. TX-rehunkuljetusvaunuilla voit tehostaa toimintaasi. Runko ja kuormatila 4 Hydraulisesti toimiva vetoaisa 8 Purkutelattomat mallit TX 460, TX Purkutelalliset mallit TX 460 D, TX 560 D 12 Lisävarusteet 14 Valot 16 Teliakselisto 18 Tridem-akselisto 20 Jarrut ja ohjaus 22 Ohjaimet 24 Tekniset tiedot 27 Rehunkuljetusvaunut TX 03/16 3

4 KRONE TX Todellinen tilaihme Suuri tilavuus: 46 m³ tai 56 m³ (DIN 11741) Yksirunkoratkaisun ja etuosastaan kaltevan pohjan ansiosta pieni omapaino ja suuri hyötykuorma Vankat, kuormitusta kestävät teräslaidat Purkua helpottava kiilamainen kuormatila Innovatiivinen rehunkuljetusvaunu Innovatiivinen rehunkuljetusvaunu KRONE TX -rehunkuljetusvaunut on tarkoitettu vaativaan käyttöön. Niiden kokonaispaino on jopa 31 tonnia. Malleissa on runsaasti innovatiivisia ominaisuuksia, kuten etuosastaan kalteva pohja sekä kalteva etu- ja takalaita, jotka lisäävät tilavuutta. Yläosastaan avara kuormatila on helppo kuormata ilman hävikkiä. Lisäksi kalteva takalaita helpottaa vaunun käsittelyä: alaosastaan lyhyemmällä vaunulla on helpompi välttää törmäykset aidanpylväiden kanssa. Hydraulisen vetoaisan ja etuosastaan kaltevan pohjan ansiosta vaunun etuosaan voidaan kuormata enemmän rehua, jolloin painoa siirtyy enemmän traktorin takapyörille ja traktorin pyörien pito paranee. 4 Rehunkuljetusvaunut TX 03/16

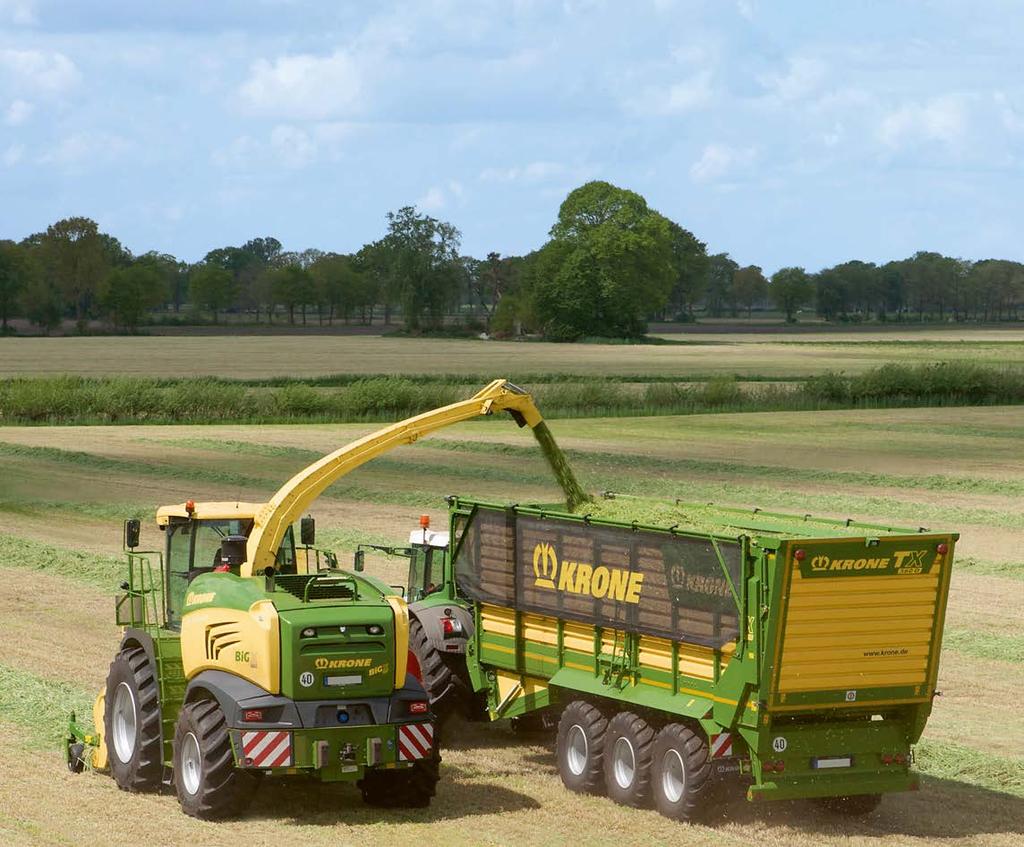

5 KRONE TX nopeasti menestykseen KRONE TX -rehunkuljetusvaunuissa hyödynnetään vuosikymmenten kokemusta rehu- ja perävaunujen valmistuksesta. TX-vaunun täyttäminen ajosilppurilla on esimerkillisen helppoa. Lisäksi vaunun tilavuus on valtava, vaunu on turvallinen myös nopeasti ajettaessa ja purku aumalla käy nopeasti. Alan mittapuuna toimiva KRONE TX vähentää kustannuksia ja parantaa tuottavuutta. Ainutlaatuinen KRONE-rakenne KRONEn kehittämä yksirunkoratkaisu ja etuosastaan kaltevan pohjan muodostama lisätila pienentävät vaunun omapainoa ja lisäävät sen hyötykuormaa. Koska TX-vaunun painopiste on alhaalla, vaunu on erittäin vakaa rinteissä ja kaarteissa. Vankka Tiiviisti sijoitetut pystypalkit ja vahvat profiililevyt sekä 450 mm:n maavara tekevät vaunusta vankan ja vaativaan käyttöön soveltuvan. Helpompi purku Kiilamainen kuormatila on muotoilultaan erinomainen. Teräspohja ja sivuseinät, joiden välinen etäisyys on vaunun takaosassa suurempi kuin etuosassa, helpottavat purkua. Kuormatilassa ei ole nurkkia tai rakoja, joihin rehua voisi kertyä. Vaunuun ei jää korttakaan. Rehunkuljetusvaunut TX 03/16 5

6 Lisää tehokkuutta Enemmän kuormaan ja nopeampi purku Kuormatilaa lisäävä ja vakautta parantava etuosastaan kalteva pohja Parempi traktorin takarenkaiden pito kuormauksen alkuvaiheessa Kaksi kestävää ja tehokasta pohjakuljetinta Pohjakuljettimen suora mekaaninen voimansiirto erittäin tehokas erittäin nopea traktorin hydrauliikasta riippumaton Suurempi kuormatila TX-rehunkuljetusvaunujen yhteydessä KRONE toi markkinoille kehittämänsä etuosastaan kaltevan pohjakuljettimen. Vaunuun kuormauksen alkuvaiheessa tuleva materiaali kertyy etuosastaan kaltevan pohjan muodostamaan lisätilaan, mikä lisää vaunun kokonaistilavuutta ja parantaa traktorin takarenkaiden pitoa. Alhaalla oleva painopiste parantaa vaunun vakautta sekä rinnepelloilla että maantiellä nopeasti ajettaessa. Ketjunkiristimet Ihanteellisesti kiristetyt ketjut toimivat luotettavasti ja ovat pitkäikäisiä. Jouselliset ketjunkiristimet, joiden huoltotarve on vähäinen, sijaitsevat vaunun etupäässä, joten niitä on helppo käyttää ja huoltaa. 6 Rehunkuljetusvaunut TX 03/16

7 Lisää tuottavuutta KRONE TX -vaunut on tarkoitettu erityisesti koneurakoitsijoiden käyttöön. Etuosastaan kaltevan pohjan tuoma suurempi tilavuus ja traktorin hydrauliikasta riippumattomien tehokkaiden ketjujen mahdollistama nopea purku tekevät TX-vaunusta entistä tehokkaamman. TX-vaunulla voit lisätä työsi tuottavuutta ja asettaa uusia mittapuita. Neljä ketjua Kaksi pohjakuljetinta purkavat rehun tasaisesti ja nopeasti. Niiden neljä lujaa lyhytlenkkistä pyöröteräsketjua kestävät 23 tonnin murtokuormituksen. Ketjujen etenemisnopeus on jopa 34 m/min. Neliöputkesta valmistetut kuljettimen poikittaiselementit siirtävät rehua tehokkaasti. Purku alle minuutissa Ketjukäyttöisellä pohjakuljettimella voidaan purkaa valtavia rehumääriä lyhyessä ajassa. Erittäin luja 1 1/4 tuuman ketju kulkee muovikiskoilla koneen rungossa. Ketju on pitkäikäinen, ja sen huoltotarve on vähäinen. Leveä sivuovi Purkuteloilla varustetuissa TX-malleissa on sivuovi ja taittuvat tikkaat. Leveästä ovesta pääsee käteväsi kuormatilaan, mikä helpottaa sen puhdistamista. Rehunkuljetusvaunut TX 03/16 7

8 Hydraulisesti toimiva vetoaisa Joka tilanteeseen Helppo ja hävikitön kuormaus etuosastaan alas laskettavaan vaunuun ihanteellinen korjattaessa rehua ajosilppurilla Säädettävä maavara turvallinen aumalla ja syviä ajouria ylitettäessä Pieni kääntösäde traktorin vetovarsia ei tarvitse poistaa Hydraulinen vetoaisan jousitus tasainen kulku Hydraulisesti toimiva vetoaisa Hydraulisesti toimiva vetoaisa helpottaa kuormausta ajosilppurin perässä ajettaessa. Kun vaunun etuosaa kallistetaan traktoria kohti, täyttö sujuu helpommin. Koko vaunu voidaan täyttää ilman hävikkiä aina takaa eteen asti. Ketterä TX-rehunkuljetusvaunun kääntyvyys on erinomainen. Kompakti vetoaisa mahdollistaa jyrkätkin käännökset ja helpon käsittelyn pienessäkin tilassa ihanteellinen ajosilppurilla lastattaessa tai rehua pienillä lohkoilla korjattaessa. Traktorin vetovarsia ei tarvitse poistaa. 8 Rehunkuljetusvaunut TX 03/16

9 Ainutlaatuinen KRONE-rakenne KRONE TX -vaunun hydraulisesti toimiva vetoaisa on uutuus rehunkuljetusvaunuissa. Vaunu kallistuu traktoria kohti, mikä helpottaa lastausta ajosilppurin perässä kuljettaessa. Lisäksi vaunun maavara kasvaa, joten se riittää syvienkin ajourien ylittämiseen. Kuulavetolaitteella varustetussa kompaktissa vetoaisassa on ajomukavuutta lisäävä typpijousitus. Läpinäkyvän etulaidan ansiosta kuljettajalla on erinomainen näkyvyys kuormatilaan. Jousitettu vetoaisa Vetoaisan jousitus on toteutettu typpisäiliöllä, joka on integroitu vetoaisan öljypiiriin. Jousitusjärjestelmä vaimentaa tärinää ja lisää ajomukavuutta. Erinomainen ratkaisu TX-vaunussa on ylös kääntyvä seisontatuki. Hydraulisesti toimivan vetoaisan korkeus on helppo säätää traktorin vetolaitteen korkeuden mukaiseksi. K 80 -kuulavetolaite Kuulavetolaite vähentää kulumista ja lisää ajomukavuutta, koska se vähentää tärinää ja vaunu kulkee tasaisesti. K 80 -kuulavetolaitteen aisakuorma on kg. Kätevä kytkentä Hydraulinen pakko-ohjausjärjestelmä kytkeytyy kätevästi traktorin K 50 -vetokuulaan, kun keinuvarsi lukitaan paikalleen tappien avulla. Rehunkuljetusvaunut TX 03/16 9

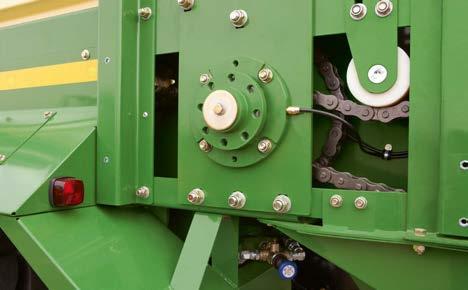

10 TX 460, TX 560 Purkutelattomat mallit Vankat teräslaidat ja korokelaidat, vähän osia Purku alle minuutissa Tehokas pohjakuljetin, jossa on neljä ketjua Käytännöllinen Kalteva takalaita helpottaa vaunun kuormausta. Vaunu on alaosastaan lyhyempi kuin yläosastaan, mistä on hyötyä kapeista porteista käännyttäessä. Nopea purku Pohjakuljettimen tehokkaan voimansiirron ansiosta kuljettimien etenemisnopeus on jopa 34 m/min, joten vaunu tyhjenee alle minuutissa. TX-vaunu lisää tuottavuutta. 10 Rehunkuljetusvaunut TX 03/16

11 Nopeampi korjuu KRONE TX 460- ja TX 560 -rehunkuljetusvaunut, joissa on kuormatilaa lisäävä etuosastaan kalteva pohja ja suuren hyötykuorman mahdollistava yksirunkoratkaisu, tehostavat korjuuketjua. KRONE TX -vaunun avulla voit säästää aikaa ja rahaa. Ohjaus kuljettajan paikalta Teräksistä peräluukkua ohjataan sivuilla olevilla kahdella hydraulisylinterillä. Luukun lukitus aukeaa ja sulkeutuu automaattisesti. Kätevä ja aikaa säästävä ratkaisu. Tehokas purku TX 460- ja TX 560 -malleissa on avarasti aukeava peräluukku. Pohjakuljettimen etenemisnopeus on jopa 34 m/min, joten suurikin rehumäärä purkautuu nopeasti ja tasaisesti. Rehunkuljetusvaunut TX 03/16 11

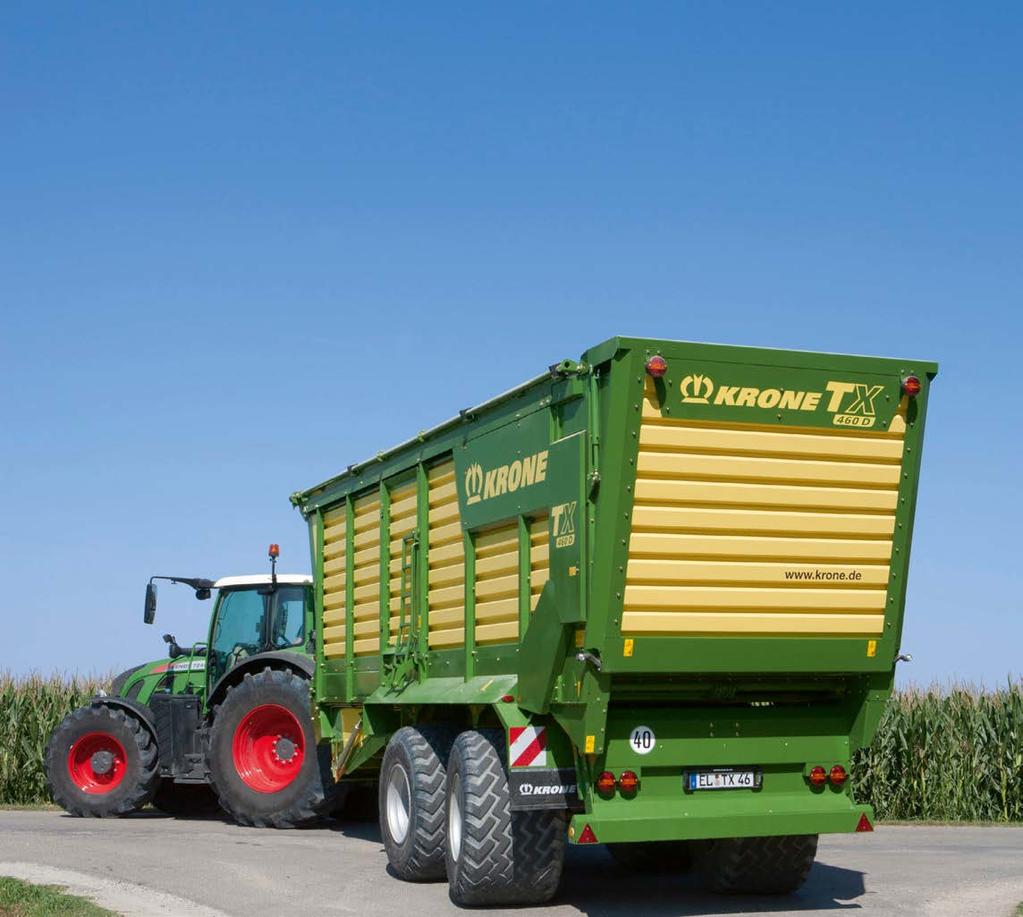

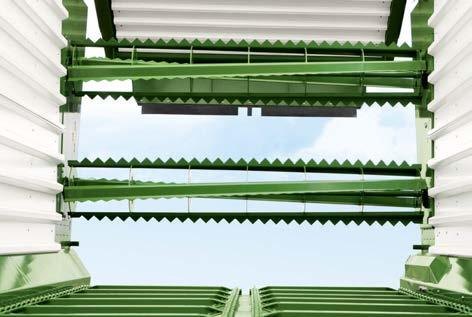

12 TX 460 D, TX 560 D Purkutelalliset mallit Kaksi voimakasta purkutelaa, jotka purkavat rehun tasaisina kerroksina Purkutelat suojattu päänivelakselissa olevalla ylikuormituskytkimellä Koko purkutelayksikkö nopeasti asennettavissa ja poistettavissa Nopea purku, pohjakuljettimen etenemisnopeus 17 m/min Purkutelat TX 460 D ja 560 D -malleissa on vakiovarusteena kaksi suurta purkutelaa, joiden halkaisija on 450 mm. Teloissa on kierteisesti asennetut hampaat, joiden ansiosta rehu purkautuu tasaisesti ja tehokkaasti vaunun koko leveydellä. Raskasta kuormitusta kestävä voimansiirtomekanismi Purkuteloja käytetään samalla hammaspyörällä kuin pohjakuljettimia. Lujat 1 tuuman ketjut siirtävät käyttövoiman tehokkaasti ja häviöittä purkuteloille. Jousikuormitteiset ketjunkiristimet varmistavat sujuvan ja luotettavan toiminnan. 12 Rehunkuljetusvaunut TX 03/16

13 Menestyksellistä korjuuta Säilörehun korkean laadun varmistamiseksi rehu on levitettävä tasaisina kerroksina aumattaessa. TX 460 D- ja TX 560 D -vaunuissa on kaksi purkutelaa, jotka purkavat rehun tehokkaasti kerroksittain. Tehokkaat purkutelat on suunniteltu pohjakuljettimen suurta etenemisnopeutta vastaaviksi. Purkutelayksikkö on helppo poistaa, jos sitä ei tarvita. Nopea asennus ja poisto KRONE TX 460 D- ja TX 560 D -mallien purkutelat on helppo ja nopea poistaa yhtenä yksikkönä. Täydellinen suojaus Voima siirtyy suoraan päävoimansiirrosta purkuteloihin. Päänivelakselissa oleva ylikuormituskytkin suojaa purkuteloja ja nopeuttaa purkua. Rehunkuljetusvaunut TX 03/16 13

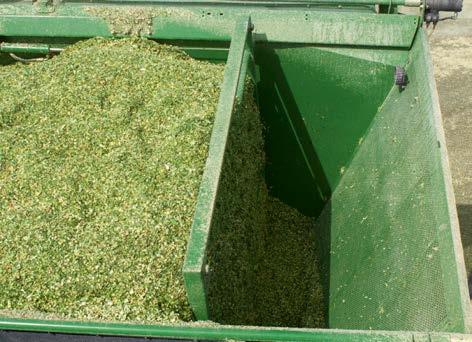

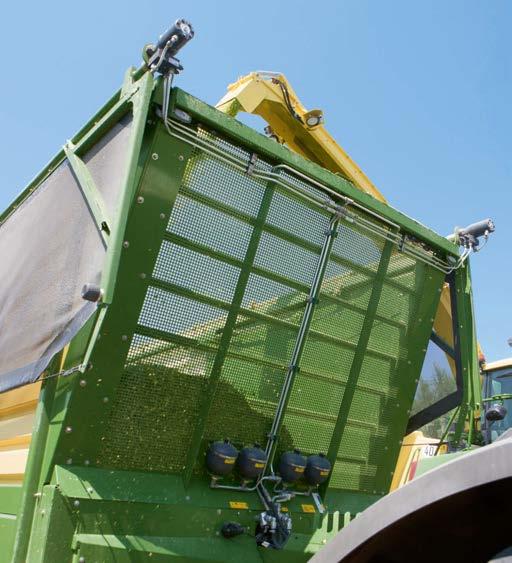

14 Varustus tarpeidesi mukaan Paljon lisävarusteita Kääntyvä etuseinä (Suomessa vakiovarusteena) Valot Kamera Punnitusjärjestelmä Kuormatilan suojukset Tehokas purku Tyhjentymistä avustava kääntyvä etuseinä tehostaa ja nopeuttaa purkua. Se työntää rehua taaksepäin ja estää sitä kaatumasta eteenpäin. Kuormatilaa ei tarvitse lakaista puhtaaksi tyhjennyksen jälkeen. Yksinkertaista ja tehokasta Kun peräluukku aukeaa, hydraulisesti toimiva kääntyvä etuseinä kallistuu ja työntää rehua taaksepäin helpottaen pohjakuljettimien toimintaa. Kun peräluukku sulkeutuu, jousikuormitteinen etuseinä palaa pystyasentoon. 14 Rehunkuljetusvaunut TX 03/16

15 Järkevät investoinnit Järkevästi varustettu vaunu helpottaa ja nopeuttaa työtä. KRONEn rehunkuljetusvaunuihinsa kehittämä ja Suomessa vakiovarustukseen kuuluva tyhjentymistä avustava kääntyvä etuseinä varmistaa, että vaunu tyhjenee nopeasti ja kokonaan. Lisävarustevalikoimaan kuuluvat kuormatilan suojukset, punnitusjärjestelmät, lisävalaisimet ja vaunun ääriviivat osoittavat heijastinnauhat, jotka parantavat tehokkaasti vaunun toimintaa, turvallisuutta ja näkyvyyttä. Painemittarit Painemittarien avulla saadaan tietoja vaunun täyttöasteesta. Painemittarit osoittavat vetoaisan hydraulisylinterissä ja akseliston tasausjärjestelmän sylintereissä vallitsevan paineen. Täyttöasteen avulla voidaan määrittää kuorman paino. Ei menetettyä rehua KRONEn rehunkuljetusvaunuihin on saatavissa lisävarusteena rehukuormaa suojaavia suojuksia. Rehua ei joudu hukkaan nopeastikaan ajettaessa. Suojukset avautuvat ja sulkeutuvat hydraulisesti. Rehunkuljetusvaunut TX 03/16 Elektroninen punnitusjärjestelmä Lisävarusteena saatavissa olevan elektronisen punnitusjärjestelmän voimamittauspultit ovat vetoaisassa ja hydraulisella tasauksella varustetussa teliakselistossa tai tridem-akselistossa. Kuorman paino saadaan vetoaisan ja akseliston lukemien summana. Kuorman paino Kuorman paino on luettavissa punnitusjärjestelmän mukana tulevan ohjaimen näytöltä. Puretun rehun määrä saadaan vähentämällä täyden kuorman painosta ja vaunuun purkamisen jälkeen jääneen rehun paino. 15

16 Yöstä päiväksi KRONEn valaistusratkaisu Turvallinen pellolla ja maantiellä Erinomainen näkyvyys joka puolelle pimeässä Hyvä käyttömukavuus pellolla ja aumalla Lisävarusteena saatavissa heijastinnauhat Ulkopuolinen valaistus KRONE TX -rehunkuljetusvaunuihin on saatavissa lisävarusteena neljä LED-lisälamppua, jotka voidaan asentaa vaunun sivuille. Akselien ja ympäristön valaiseminen helpottaa vaunun käsittelyä, ajosilppurin vieressä ajamista ja aumalla työskentelyä pimeinä vuorokaudenaikoina. Kaksinkertaista turvallisuutta TX-vaunuissa on vakiovarusteena kaksoistakavalot ja kääntyvä taka-alleajosuoja. Vaunu täyttää siis perävaunuja koskevat vaatimukset. 16 Rehunkuljetusvaunut TX 03/16

17 Näe ja näy pimeässä Pimeässä työskenteleminen on haastavaa kaikille korjuuseen osallistuville. KRONEn TX-vaunuihin on saatavissa lisävarusteena valaistuspaketti, joka lisää koko korjuuryhmän turvallisuutta. Tehokas kuormatilan LED-valaistus, jopa neljä ulkopuolista LED-työvaloa, kirkkaat kauas näkyvät sivuvalot, heijastinnauhat ja näytöllä varustettu kamera helpottavat pimeässä työskentelyä, lisäävät käyttömukavuutta ja parantavat turvallisuutta. Kuormatilan valaistus Lisävarusteena on saatavissa kaksi tehokasta LED-valolistaa, jotka valaisevat koko kuormatilan. Valot kytketään traktorin valojen ohjauspaneelista. Kamerat Kaikkiin TX-rehunkuljetusvaunuihin on saatavissa lisävarusteena peruutuskamera ja kuormatilan valvontakamera. Värinäytöllä varustettu järjestelmä laajentaa näkökenttää, helpottaa työtä ja parantaa turvallisuutta. Näy kauas LED-sivuvalot ja lisävarusteena saatavissa olevat heijastinnauhat osoittavat vaunun ääriviivat, joten vaunun todellinen koko on erotettavissa myös kaukaa. Pimeässä hyvin näkyvä maatalouskone antaa muille tienkäyttäjille aikaa sopeuttaa ajotapansa tilanteeseen sopivaksi. Vaunun ääriviivat osoittavat heijastinnauhat parantavat turvallisuutta sekä maanteillä että peltoteillä. Hyvin näkyvä Takalaidan yläosaan kiinnitettävät kolmiosaiset lisävalot, joissa on vilkku, takavalo ja jarruvalo, parantavat näkyvyyttä ja varoittavat ajoissa muita kääntymisestä. Rehunkuljetusvaunut TX 03/16 17

18 Teliakselisto Hydraulinen tasaus Heilumaton ja vakaa maantiellä Vakaa rinteissä Vähäinen kaatumisvaara Ohjautuvat akselit suojaavat kasvualustaa ja vähentävät renkaiden kulumista Täydellinen mukautuminen Akselin laajan liikealueen ansiosta kuormitus jakautuu aina tasaisesti molemmille akseleille. Jyrkillekin aumoille nouseminen on helppoa. Erinomainen vakaus Kun vaunu kulkee epätasaisessa maastossa, öljy virtaa etummaisen renkaan sylinteristä takimmaisen renkaan sylinteriin ja päinvastoin. Oikean ja vasemman puolen sylintereillä on erilliset piirit, joten mekanismi vakauttaa vaunun kulkua ja pitää rungon tasassa kaikissa olosuhteissa. 18 Rehunkuljetusvaunut TX 03/16

19 Menestyksen tiellä Suuret pyörät ja korkeat laidat asettavat suuria vaatimuksia rehunkuljetusvaunun alustalle. Ohjautuvat ja pakko-ohjatut teliakselistot, joissa on hydraulinen tasaus, täyttävät kaikki vaatimukset ja tarpeet. Vaunu kulkee vakaasti myös nopeasti ajettaessa sekä mutkissa ja rinteissä. KRONEn akselistot takaavat vaunun turvallisen ja miellyttävän kulun. Vakaasti suoraan Olkatappiakseleiden nokkalevyt lukittuvat suhteessa akselikuormitukseen varmistaen ajovakauden ja turvallisen kääntymisen. Tyhjällä vaunulla poikkeuttamisvoimat ovat pienimmät. Renkaita säästävä Ohjautuva akselisto kuuluu vakiovarustukseen. Ohjautuvat takapyörät säästävät kasvualustaa, helpottavat vetämistä kaarteissa ja vähentävät siten renkaiden kulumista ja alustaan kohdistuvaa kuormitusta. Renkaat Teliakselistoon on saatavissa kuvioinniltaan ja kudosrungoltaan erilaisia renkaita, jotta kaikkiin käyttöolosuhteisiin löytyy ihanteellinen ratkaisu. Ristikudosrenkaat 710/ TL Rehunkuljetusvaunut TX 03/16 Vyörenkaat 710/50 R 26.5 TL Vyörenkaat 750/45 R 26.5 TL Vyörenkaat 800/45 R 26.5 TL 19

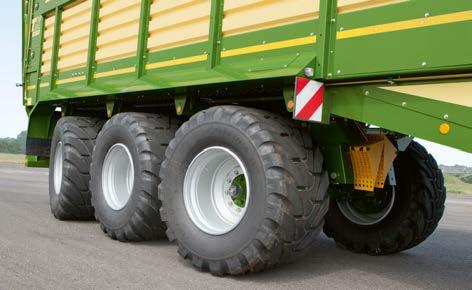

20 Tridem-akselisto Hydraulinen tasaus Tridem-akselisto vakiovarusteena TX 560- ja TX 560 D -malleissa Suurin sallittu akselikuormitus jopa kg kuormitus jakautuu kolmelle akselille Suurin teknisesti sallittu akselikuormitus jopa kg Erinomainen ajomukavuus ja vakaus Ohjautuva etummainen ja takimmainen akseli Etummainen akseli on nostoakseli Helppoa ajoa Tridem-alustan kuusi pyörää kulkevat vailla vertaa ja mukautuvat täysin maanpinnan muotoihin. Hydraulinen tasaus sylinterien avulla jakaa kuorman tasaisesti kaikille kuudelle pyörälle. Oikean ja vasemman puolen erilliset hydrauliikkapiirit varmistavat, että vaunu seuraa helposti traktoria, kulkee vakaasti ja on turvallinen rinteissä. Vaunun enimmäisvetonopeudeksi voidaan hyväksyä jopa 60 km/h. 20 Rehunkuljetusvaunut TX 03/16

21 Raskaaseen käyttöön Jos haluat vaunusi kuljettavan suuria lasteja ja siirtyvän nopeasti pellon ja auman välillä, raskasta kuormitusta kestävät akselit ovat välttämättömyys. TX 560- ja TX 560 D vaunujen kokonaispaino on kg silloin, kun ne on varustettu tridem-akselistolla ja vetoaisan kuulavetolaitteella. Niiden suurin sallittu vetonopeus on 40 km/h tai 60 km/h. Raskasta kuormitusta kestävässä alustassa on hydropneumaattinen jousitus ja hydraulinen tasaus, jotka vakauttavat kulkua ja lisäävät ajomukavuutta. Nostoakseli Etummaisen akselin voi nostaa ylös hydraulisesti. Akseli kannattaa nostaa ylös, kun vaunu palaa aumalta tyhjänä, niin renkaat kuluvat vähemmän ja rengaskulut pienenevät. Ohjautuvat pyörät Ohjautuvan etu- tai taka-akselin ansiosta vaunu kääntyy erinomaisesti kaikissa kaarteissa, mikä säästää kasvualustaa ja vähentää vetotehon tarvetta ja pyörän laakereihin kohdistuvaa kuormitusta. Kasvualustaa säästäen Valitse käyttötarkoitukseesi sopivimmat 26,5 tuuman renkaat. Ne helpottavat vetämistä ja säästävät kasvualustaa. Vyörenkaat 710/50 R 26.5 TL Rehunkuljetusvaunut TX 03/16 Vyörenkaat 750/45 R 26.5 TL Vyörenkaat 800/45 R 26.5 TL 21

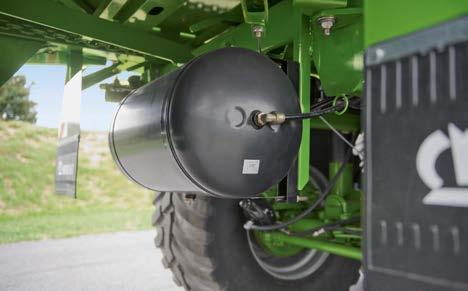

22 Jarrut ja ohjaus Ehdotonta turvallisuutta Elektronisen jarrujärjestelmän (EBS) toiminnot: - kuormituksen tunteva jarruvoimansäädin (ALB) - lukkiutumisenestojärjestelmä (ABS) - ajonvakautusjärjestelmä (RSS) Elektroninen pakko-ohjaus Jarrut TX 460- ja TX 560 -malleissa on vakiovarusteena kaksipiiriset ilmajarrut. Hydraulinen kuormituksen tunteva venttiili säätää jarrupainetta kuormituksen mukaan. Joissakin maissa on vaihtoehtoisesti saatavissa hydrauliset jarrut. Luotettava toiminta Lisävarusteena on saatavissa elektroninen jarrujärjestelmä (EBS). Se käsittää ALB- ja ABS-toiminnot sekä RSS-toiminnon eli ajonvakautusjärjestelmän, joka aikaansaa automaattisen jarrutuksen kaatumisvaaran uhatessa. Järjestelmä varmistaa, ettei TX-vaunu kaadu tiukoissakaan mutkissa nopeasti ajettaessa. Yhdessä toiminnot varmistavat vaunun turvallisen käytön. 22 Rehunkuljetusvaunut TX 03/16

23 Parempaa ajoa Perävaunujen johtavana valmistajana KRONE osaa asiansa. Yhä suuremmat ja nopeammat traktorit sekä yhä suuremmat vaunujen tilavuudet ja hyötykuormat edellyttävät turvallisuusnäkökohtien uudelleenarviointia. KRONE TX -vaunuihin onkin saatavissa lisävarusteena perävaunuissa hyväksi havaittu elektroninen jarrujärjestelmä. Lisäksi älykkäät ohjausratkaisut säästävät kasvualustaa ja lisäävät turvallisuutta. Ohjautuva akselisto Teliakselistolla varustetussa TX 460-mallissa on vakiovarusteena ohjautuvat pyörät. Ohjausjärjestelmän voi lukita hydraulisylinterin avulla ajosuunnan vaihtamisen, kuorman purkamisen ja maantieajon ajaksi. Hydraulinen pakko-ohjaus Teliakselistolla varustettuun TX 460 -malliin on saatavissa lisävarusteena hydraulinen pakko-ohjaus. Tridem-akselistolla varustetussa TX 560-mallissa se on vakiovarusteena. Järjestelmä ohjaa teliakseliston takapyöriä sekä tridem-akseliston etummaisia ja takimmaisia pyöriä. Järjestelmällä on useita etuja: se toimii peruutettaessa, vähentää käännöksissä tarvittavaa työntövoimaa, vähentää alustaan kohdistuvaa kuormitusta ja optimoi vaunun kulkua nopeasti ajettaessa. Järjestelmää ohjataan traktorin vakiovetokuulakiinnityksen ja vetoaisaan kiinnitetyn hydraulisylinterin avulla. Tridem-akselistomalleissa tarvitaan kaksi hydraulisylinteriä. Rehunkuljetusvaunut TX 03/16 Elektroninen pakko-ohjaus Elektronisessa pakko-ohjausjärjestelmässä akselin ohjaukseen käytetään traktorin vakiovetokuulakiinnitystä, ohjaustankoa ja anturia, joka määrittää traktorin ja vaunun välisen ohjauskulman ja välittää tiedon ohjausjärjestelmälle sen tietokoneen avulla. Kompaktin ohjausvivuston ansiosta elektronisella järjestelmällä saadaan parempi kääntyvyys kuin hydraulisella järjestelmällä. Käyttäjä voi halutessaan vaikuttaa ohjaukseen ja ohjata akselia manuaalisesti esimerkiksi käännyttäessä, rinteissä tai auman reunalla. Ajoturvallisuuden varmistamiseksi pakko-ohjauksen voimakkuus vähenee vähittäin, kun nopeus ylittää 30 km/h. Pakko-ohjaus loppuu kokonaan, kun nopeus on 50 km/h. 23

24 Koneen ohjaus Yksinkertaista Selkeä Helppokäyttöinen CCI-ISOBUS yksi ohjain kaikille Vakiovarustuksen mukainen ohjaus Vakiovarustuksen mukaista TX-vaunua ohjataan pelkästään traktorin ohjausventtiileillä. Niillä ohjataan peräluukkua, vetoaisaa, teliakseliston ohjautuvan akselin lukitusta ja tridem-akseliston nostoakselia. Tyhjentymistä avustavaa kääntyvää etuseinää ohjataan samalla piirillä kuin peräluukkua. Lisävarusteena saatavissa olevien kuormatilan suojuksien ohjausta varten tarvitaan lisäksi kaksitoiminen hydrauliventtiili. 24 Rehunkuljetusvaunut TX 03/16

25 Selkeä ja käytännöllinen Hyvä käyttöliittymä on selkeä ja johdonmukainen. Sen on oltava järkeenkäypä ja helppokäyttöinen. KRONE TX -rehunkuljetusvaunujen ohjaimet täyttävät käytännön vaatimukset. Vakiovarustuksen mukaisen TX-vaunun käyttöön ei tarvita minkäänlaista sähköistä ohjausyksikköä tai ohjainta. Lisävarusteita, kuten elektronista punnitusjärjestelmää ja elektronista pakko-ohjausta, on helppo ohjata Delta- tai CCI 200 ISOBUS -ohjaimella taikka traktorin ISOBUS-ohjaimella. Delta-ohjain Elektronista punnitusjärjestelmää ja elektronista pakko-ohjausta varten tarvitaan Delta-ohjain. Taustavalaistun digitaalinäytön avulla saa erinomaisen käsityksen kaikista koneen toiminnoista. Lisäksi ohjaimella kytketään lisävarusteina olevat ulkopuoliset työvalot päälle ja pois päältä. CCI 200 -ohjain CCI 200 -ohjaimessa on kaikki Delta-ohjaimen toiminnot. Lisäksi ohjain on yhteensopiva myös muiden valmistajien ISOBUS-laitteiden kanssa. Taustavalaistut näppäimet vähentävät kuljettajan työn rasittavuutta pimeinä vuorokaudenaikoina työskenneltäessä. Traktorin ISOBUS-ohjain Traktorin ISOBUS-ohjainta voidaan käyttää CCI 200 -ohjaimen sijasta. Työvalo Vipukatkaisimella voi kytkeä lisävarusteena saatavissa olevat ulkopuoliset LED-työvalot päälle ja pois päältä. Rehunkuljetusvaunut TX 03/16 25

26 26 Rehunkuljetusvaunut TX 03/16

27 Tekniset tiedot TX-rehunkuljetusvaunut TX 460 TX 460 D TX 560 TX 560 D Tilavuus (DIN 11741) noin m³ Kokonaispaino (GVWR) teliakselistolla varustettuna tridem-akselistolla varustettuna kg kg Vetoaisan aisakuorma kg Suurin sallittu akselipaino teliakselistomallit tridem-akselistomallit kg kg Kokonaispituus noin mm Kokonaisleveys* noin mm Kokonaiskorkeus noin mm Purkutelojen määrä 2 2 Teliakselisto Vakio Vakio Ohjautuva teliakselisto Vakio Vakio Pakko-ohjattu teliakselisto Lisävaruste Lisävaruste Teliakselistomallien rengasvaihtoehdot 710/45 R 22.5 TL (800/45 R 26.5 TL) (710/50 R 26.5 TL) (750/45 R 26,5 TL) 710/45 R 22.5 TL (800/45 R 26.5 TL) (710/50 R 26.5 TL) (750/45 R 26.5 TL) Pakko-ohjattu tridem-akselisto Serie Serie Tridem-akselistomallien rengasvaihtoehdot 800/45 R 26.5 TL (710/50 R 26.5 TL) (750/45 R 26.5 TL) 800/45 R 26.5 TL (710/50 R 26.5 TL) (750/45 R 26.5 TL) Alhaalle asennettava vetoaisa Vakio Vakio Vakio Vakio Kuulavetolaite Vakio Vakio Vakio Vakio Voimanoton kierrosluku rpm Pohjakuljettimen nopeus noin m/min Hydrauliliitännät Vetoaisa ja peräluukku 1 x DW 1 x EW 1 x DW 1 x EW 1 x DW 1 x EW 1 x DW 1 x EW Hydrauliliitännät Ohjautuvan akselin lukitus 1 x EW 1 x EW Hydrauliliitännät Nostoakseli x EW 1 x EW Kääntyvä etuseinä Lisävaruste Lisävaruste Lisävaruste Lisävaruste Punnitusjärjestelmä Lisävaruste Lisävaruste Lisävaruste Lisävaruste Kuormatilan suojukset Lisävaruste Lisävaruste Lisävaruste Lisävaruste Tehontarve noin kw/hv 89/120 89/ / /150 * valittujen renkaiden mukaan Tässä esitetyt kuvat, mitat ja painot eivät välttämättä vastaa vakiomalleja, ja ne voivat muuttua. Rehunkuljetusvaunut TX 03/16 27
