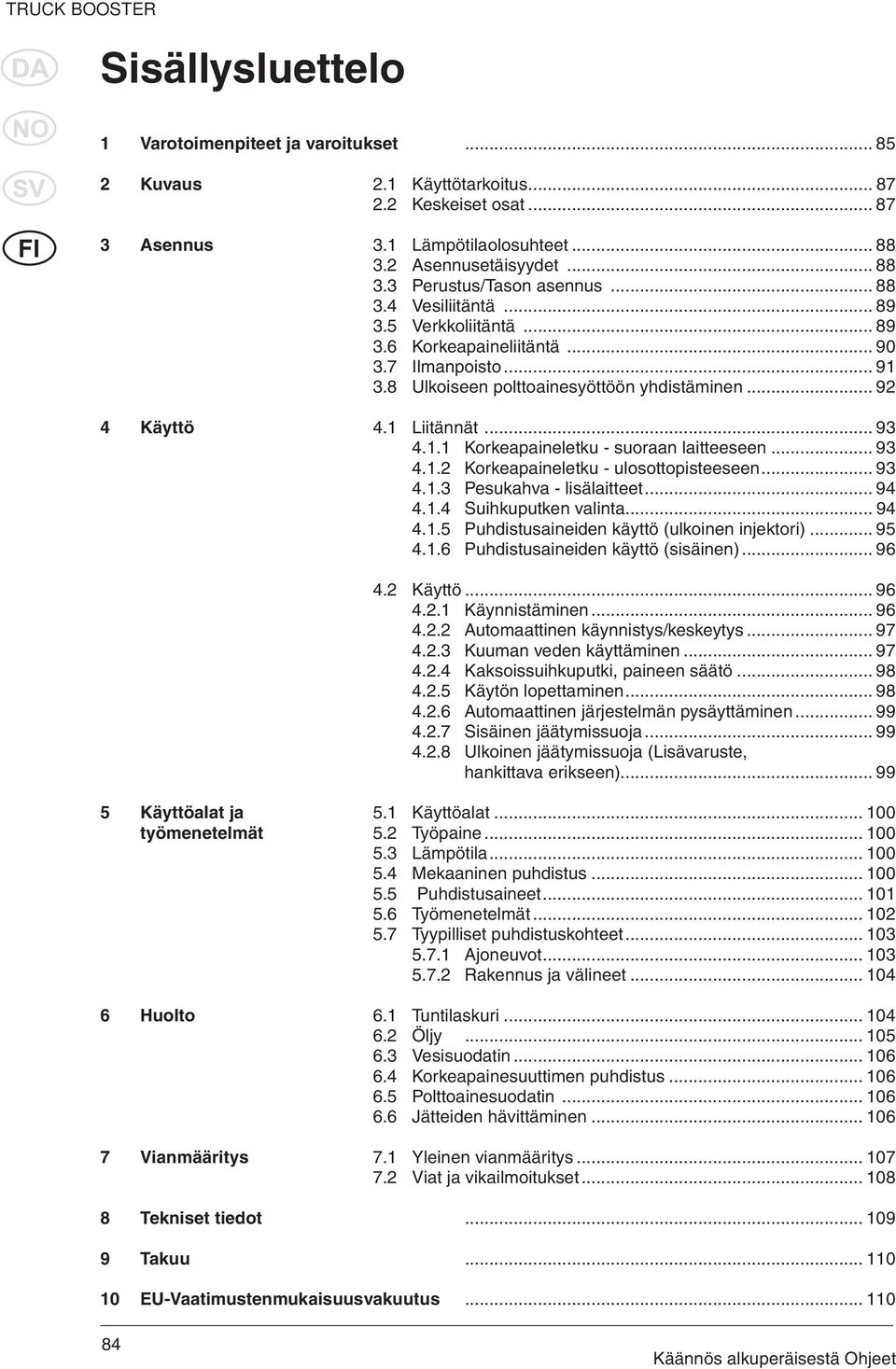

3 Sisällysluettelo 1 Varotoimenpiteet ja varoitukset Kuvaus 2.1 Käyttötarkoitus Keskeiset osat Asennus 3.1 Lämpötilaolosuhteet Asennusetäisyydet Perustus/Tason asennus Vesiliitäntä Verkkoliitäntä Korkeapaineliitäntä Ilmanpoisto Ulkoiseen polttoainesyöttöön yhdistäminen Käyttö 4.1 Liitännät Korkeapaineletku - suoraan laitteeseen Korkeapaineletku - ulosottopisteeseen Pesukahva - lisälaitteet Suihkuputken valinta Puhdistusaineiden käyttö (ulkoinen injektori) Puhdistusaineiden käyttö (sisäinen) Käyttö Käynnistäminen Automaattinen käynnistys/keskeytys Kuuman veden käyttäminen Kaksoissuihkuputki, paineen säätö Käytön lopettaminen Automaattinen järjestelmän pysäyttäminen Sisäinen jäätymissuoja Ulkoinen jäätymissuoja (Lisävaruste, hankittava erikseen) Käyttöalat ja 5.1 Käyttöalat työmenetelmät 5.2 Työpaine Lämpötila Mekaaninen puhdistus Puhdistusaineet Työmenetelmät Tyypilliset puhdistuskohteet Ajoneuvot Rakennus ja välineet Huolto 6.1 Tuntilaskuri Öljy Vesisuodatin Korkeapainesuuttimen puhdistus Polttoainesuodatin Jätteiden hävittäminen Vianmääritys 7.1 Yleinen vianmääritys Viat ja vikailmoitukset Tekniset tiedot Takuu EU-Vaatimustenmukaisuusvakuutus

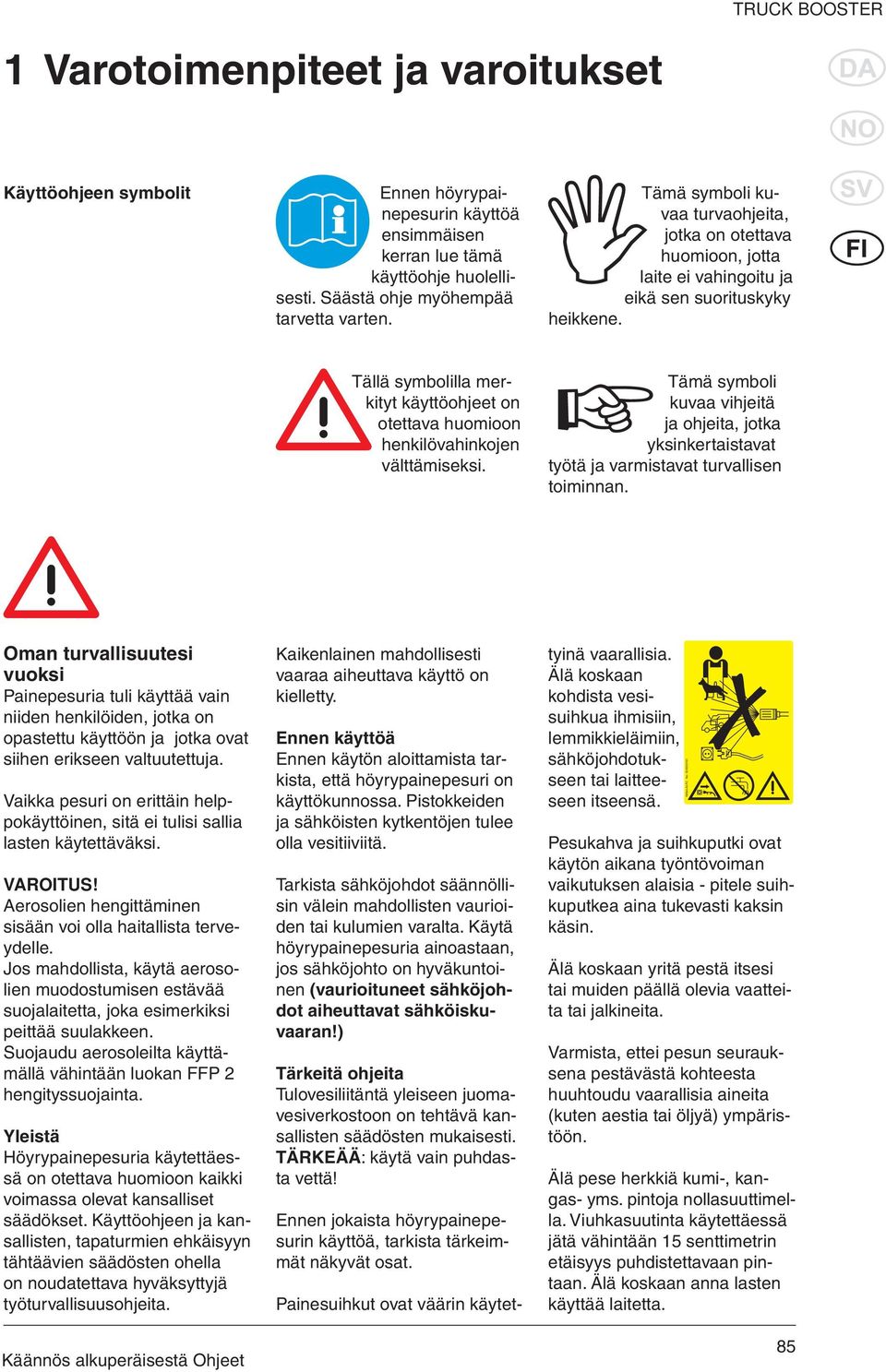

4 1 Varotoimenpiteet ja varoitukset Käyttöohjeen symbolit Ennen höyrypainepesurin käyttöä ensimmäisen kerran lue tämä käyttöohje huolellisesti. Säästä ohje myöhempää tarvetta varten. Tämä symboli kuvaa turvaohjeita, jotka on otettava huomioon, jotta laite ei vahingoitu ja eikä sen suorituskyky heikkene. Tällä symbolilla merkityt käyttöohjeet on otettava huomioon henkilövahinkojen välttämiseksi. Tämä symboli kuvaa vihjeitä ja ohjeita, jotka yksinkertaistavat työtä ja varmistavat turvallisen toiminnan. Oman turvallisuutesi vuoksi Painepesuria tuli käyttää vain niiden henkilöiden, jotka on opastettu käyttöön ja jotka ovat siihen erikseen valtuutettuja. Vaikka pesuri on erittäin helppokäyttöinen, sitä ei tulisi sallia lasten käytettäväksi. VAROITUS! Aerosolien hengittäminen sisään voi olla haitallista terveydelle. Jos mahdollista, käytä aerosolien muodostumisen estävää suojalaitetta, joka esimerkiksi peittää suulakkeen. Suojaudu aerosoleilta käyttämällä vähintään luokan FFP 2 hengityssuojainta. Yleistä Höyrypainepesuria käytettäessä on otettava huomioon kaikki voimassa olevat kansalliset säädökset. Käyttöohjeen ja kansallisten, tapaturmien ehkäisyyn tähtäävien säädösten ohella on noudatettava hyväksyttyjä työturvallisuusohjeita. Kaikenlainen mahdollisesti vaaraa aiheuttava käyttö on kielletty. Ennen käyttöä Ennen käytön aloittamista tarkista, että höyrypainepesuri on käyttökunnossa. Pistokkeiden ja sähköisten kytkentöjen tulee olla vesitiiviitä. Tarkista sähköjohdot säännöllisin välein mahdollisten vaurioiden tai kulumien varalta. Käytä höyrypainepesuria ainoastaan, jos sähköjohto on hyväkuntoinen (vaurioituneet sähköjohdot aiheuttavat sähköiskuvaaran!) Tärkeitä ohjeita Tulovesiliitäntä yleiseen juomavesiverkostoon on tehtävä kansallisten säädösten mukaisesti. TÄRKEÄÄ: käytä vain puhdasta vettä! Ennen jokaista höyrypainepesurin käyttöä, tarkista tärkeimmät näkyvät osat. Painesuihkut ovat väärin käytettyinä vaarallisia. Älä koskaan kohdista vesisuihkua ihmisiin, lemmikkieläimiin, sähköjohdotukseen tai laitteeseen itseensä. Pesukahva ja suihkuputki ovat käytön aikana työntövoiman vaikutuksen alaisia - pitele suihkuputkea aina tukevasti kaksin käsin. Älä koskaan yritä pestä itsesi tai muiden päällä olevia vaatteita tai jalkineita. Varmista, ettei pesun seurauksena pestävästä kohteesta huuhtoudu vaarallisia aineita (kuten aestia tai öljyä) ympäristöön. Älä pese herkkiä kumi-, kangas- yms. pintoja nollasuuttimella. Viuhkasuutinta käytettäessä jätä vähintään 15 senttimetrin etäisyys puhdistettavaan pintaan. Älä koskaan anna lasten käyttää laitetta. Nilfisk-ALTO No

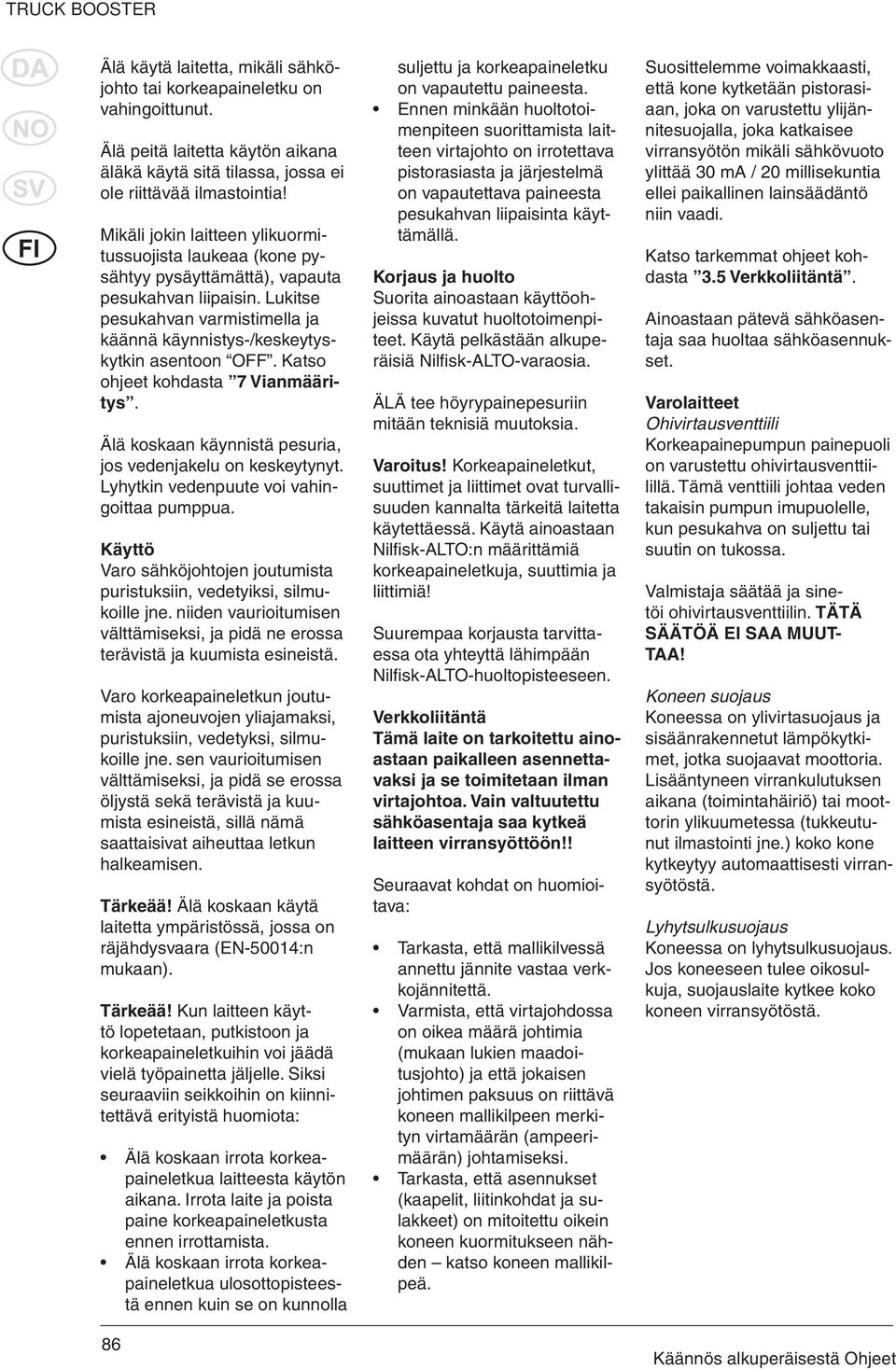

5 Älä käytä laitetta, mikäli sähköjohto tai korkeapaineletku on vahingoittunut. Älä peitä laitetta käytön aikana äläkä käytä sitä tilassa, jossa ei ole riittävää ilmastointia! Mikäli jokin laitteen ylikuormitussuojista laukeaa (kone pysähtyy pysäyttämättä), vapauta pesukahvan liipaisin. Lukitse pesukahvan varmistimella ja käännä käynnistys-/keskeytyskytkin asentoon OFF. Katso ohjeet kohdasta 7 Vianmääritys. Älä koskaan käynnistä pesuria, jos vedenjakelu on keskeytynyt. Lyhytkin vedenpuute voi vahingoittaa pumppua. Käyttö Varo sähköjohtojen joutumista puristuksiin, vedetyiksi, silmukoille jne. niiden vaurioitumisen välttämiseksi, ja pidä ne erossa terävistä ja kuumista esineistä. Varo korkeapaineletkun joutumista ajoneuvojen yliajamaksi, puristuksiin, vedetyksi, silmukoille jne. sen vaurioitumisen välttämiseksi, ja pidä se erossa öljystä sekä terävistä ja kuumista esineistä, sillä nämä saattaisivat aiheuttaa letkun halkeamisen. Tärkeää! Älä koskaan käytä laitetta ympäristössä, jossa on räjähdysvaara (EN-50014:n mukaan). Tärkeää! Kun laitteen käyttö lopetetaan, putkistoon ja korkeapaineletkuihin voi jäädä vielä työpainetta jäljelle. Siksi seuraaviin seikkoihin on kiinnitettävä erityistä huomiota: Älä koskaan irrota korkeapaineletkua laitteesta käytön aikana. Irrota laite ja poista paine korkeapaineletkusta ennen irrottamista. Älä koskaan irrota korkeapaineletkua ulosottopisteestä ennen kuin se on kunnolla 86 suljettu ja korkeapaineletku on vapautettu paineesta. Ennen minkään huoltotoimenpiteen suorittamista laitteen virtajohto on irrotettava pistorasiasta ja järjestelmä on vapautettava paineesta pesukahvan liipaisinta käyttämällä. Korjaus ja huolto Suorita ainoastaan käyttöohjeissa kuvatut huoltotoimenpiteet. Käytä pelkästään alkuperäisiä Nilfisk-ALTO-varaosia. ÄLÄ tee höyrypainepesuriin mitään teknisiä muutoksia. Varoitus! Korkeapaineletkut, suuttimet ja liittimet ovat turvallisuuden kannalta tärkeitä laitetta käytettäessä. Käytä ainoastaan Nilfi sk-alto:n määrittämiä korkeapaineletkuja, suuttimia ja liittimiä! Suurempaa korjausta tarvittaessa ota yhteyttä lähimpään Nilfi sk-alto-huoltopisteeseen. Verkkoliitäntä Tämä laite on tarkoitettu ainoastaan paikalleen asennettavaksi ja se toimitetaan ilman virtajohtoa. Vain valtuutettu sähköasentaja saa kytkeä laitteen virransyöttöön!! Seuraavat kohdat on huomioitava: Tarkasta, että mallikilvessä annettu jännite vastaa verkkojännitettä. Varmista, että virtajohdossa on oikea määrä johtimia (mukaan lukien maadoitusjohto) ja että jokaisen johtimen paksuus on riittävä koneen mallikilpeen merkityn virtamäärän (ampeerimäärän) johtamiseksi. Tarkasta, että asennukset (kaapelit, liitinkohdat ja sulakkeet) on mitoitettu oikein koneen kuormitukseen nähden katso koneen mallikilpeä. Suosittelemme voimakkaasti, että kone kytketään pistorasiaan, joka on varustettu ylijännitesuojalla, joka katkaisee virransyötön mikäli sähkövuoto ylittää 30 ma / 20 millisekuntia ellei paikallinen lainsäädäntö niin vaadi. Katso tarkemmat ohjeet kohdasta 3.5 Verkkoliitäntä. Ainoastaan pätevä sähköasentaja saa huoltaa sähköasennukset. Varolaitteet Ohivirtausventtiili Korkeapainepumpun painepuoli on varustettu ohivirtausventtiilillä. Tämä venttiili johtaa veden takaisin pumpun imupuolelle, kun pesukahva on suljettu tai suutin on tukossa. Valmistaja säätää ja sinetöi ohivirtausventtiilin. TÄTÄ SÄÄTÖÄ EI SAA MUUT- TAA! Koneen suojaus Koneessa on ylivirtasuojaus ja sisäänrakennetut lämpökytkimet, jotka suojaavat moottoria. Lisääntyneen virrankulutuksen aikana (toimintahäiriö) tai moottorin ylikuumetessa (tukkeutunut ilmastointi jne.) koko kone kytkeytyy automaattisesti virransyötöstä. Lyhytsulkusuojaus Koneessa on lyhytsulkusuojaus. Jos koneeseen tulee oikosulkuja, suojauslaite kytkee koko koneen virransyötöstä.

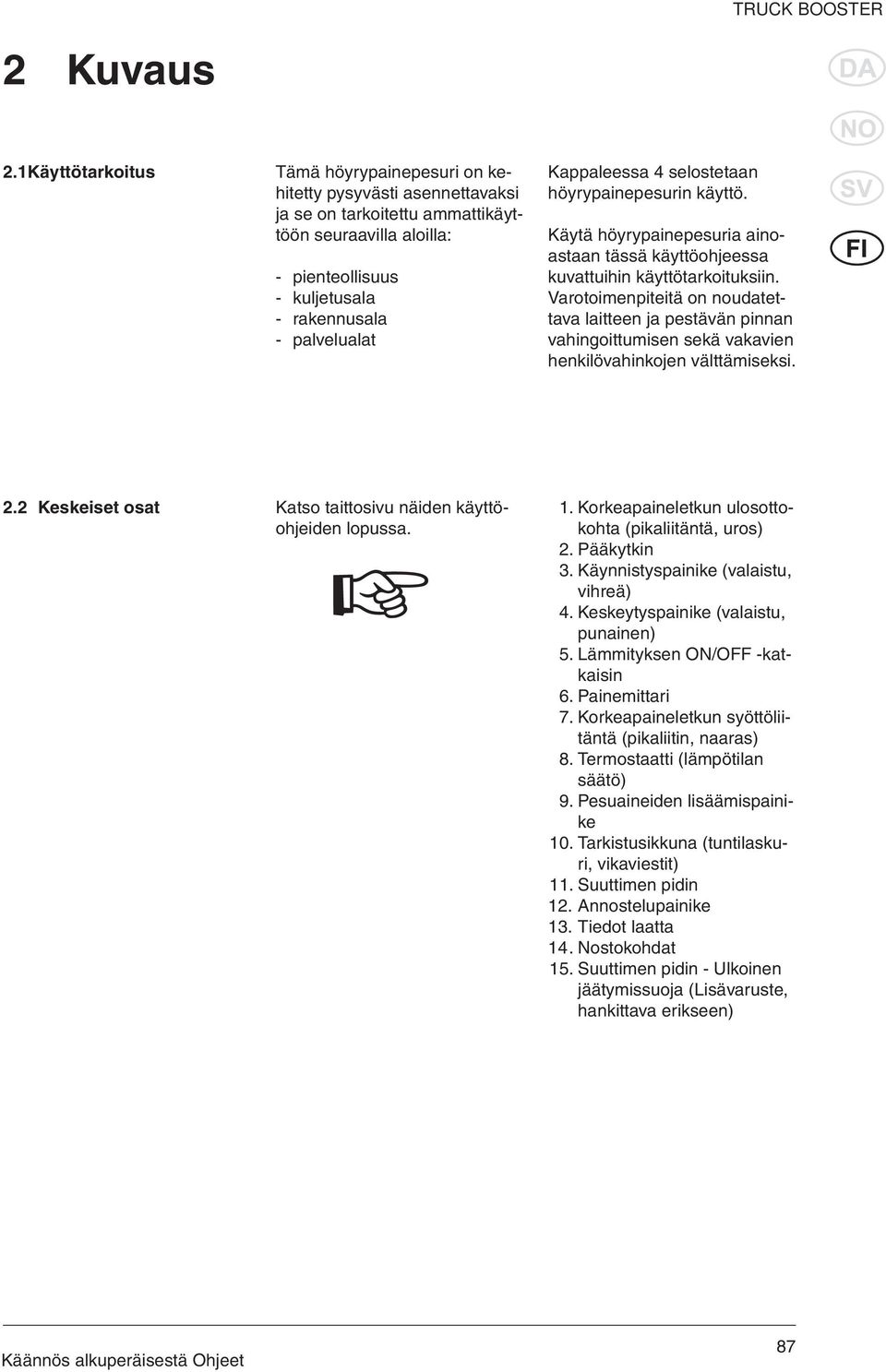

6 2 Kuvaus 2.1 Käyttötarkoitus Tämä höyrypainepesuri on kehitetty pysyvästi asennettavaksi ja se on tarkoitettu ammattikäyttöön seuraavilla aloilla: - pienteollisuus - kuljetusala - rakennusala - palvelualat Kappaleessa 4 selostetaan höyrypainepesurin käyttö. Käytä höyrypainepesuria ainoastaan tässä käyttöohjeessa kuvattuihin käyttötarkoituksiin. Varotoimenpiteitä on noudatettava laitteen ja pestävän pinnan vahingoittumisen sekä vakavien henkilövahinkojen välttämiseksi. 2.2 Keskeiset osat Katso taittosivu näiden käyttöohjeiden lopussa. 1. Korkeapaineletkun ulosottokohta (pikaliitäntä, uros) 2. Pääkytkin 3. Käynnistyspainike (valaistu, vihreä) 4. Keskeytyspainike (valaistu, punainen) 5. Lämmityksen ON/OFF -katkaisin 6. Painemittari 7. Korkeapaineletkun syöttöliitäntä (pikaliitin, naaras) 8. Termostaatti (lämpötilan säätö) 9. Pesuaineiden lisäämispainike 10. Tarkistusikkuna (tuntilaskuri, vikaviestit) 11. Suuttimen pidin 12. Annostelupainike 13. Tiedot laatta 14. Nostokohdat 15. Suuttimen pidin - Ulkoinen jäätymissuoja (Lisävaruste, hankittava erikseen) 87

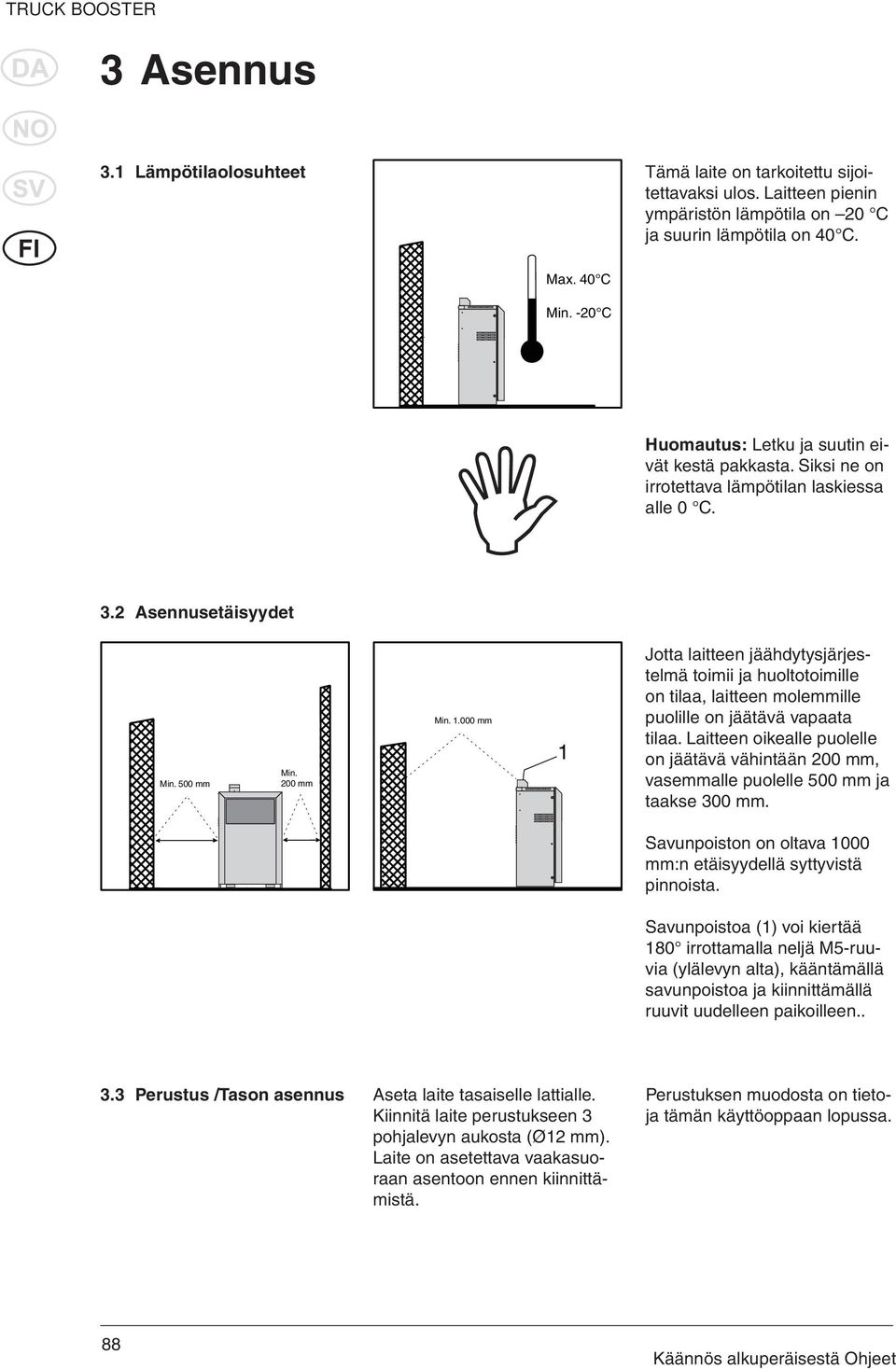

7 3 Asennus 3.1 Lämpötilaolosuhteet Tämä laite on tarkoitettu sijoitettavaksi ulos. Laitteen pienin ympäristön lämpötila on 20 C ja suurin lämpötila on 40 C. Huomautus: Letku ja suutin eivät kestä pakkasta. Siksi ne on irrotettava lämpötilan laskiessa alle 0 C. 3.2 Asennusetäisyydet Jotta laitteen jäähdytysjärjestelmä toimii ja huoltotoimille on tilaa, laitteen molemmille puolille on jäätävä vapaata tilaa. Laitteen oikealle puolelle on jäätävä vähintään 200 mm, vasemmalle puolelle 500 mm ja taakse 300 mm. Savunpoiston on oltava 1000 mm:n etäisyydellä syttyvistä pinnoista. Savunpoistoa (1) voi kiertää 180 irrottamalla neljä M5-ruuvia (ylälevyn alta), kääntämällä savunpoistoa ja kiinnittämällä ruuvit uudelleen paikoilleen Perustus /Tason asennus Aseta laite tasaiselle lattialle. Kiinnitä laite perustukseen 3 pohjalevyn aukosta (Ø12 mm). Laite on asetettava vaakasuoraan asentoon ennen kiinnittämistä. Perustuksen muodosta on tietoja tämän käyttöoppaan lopussa. 88

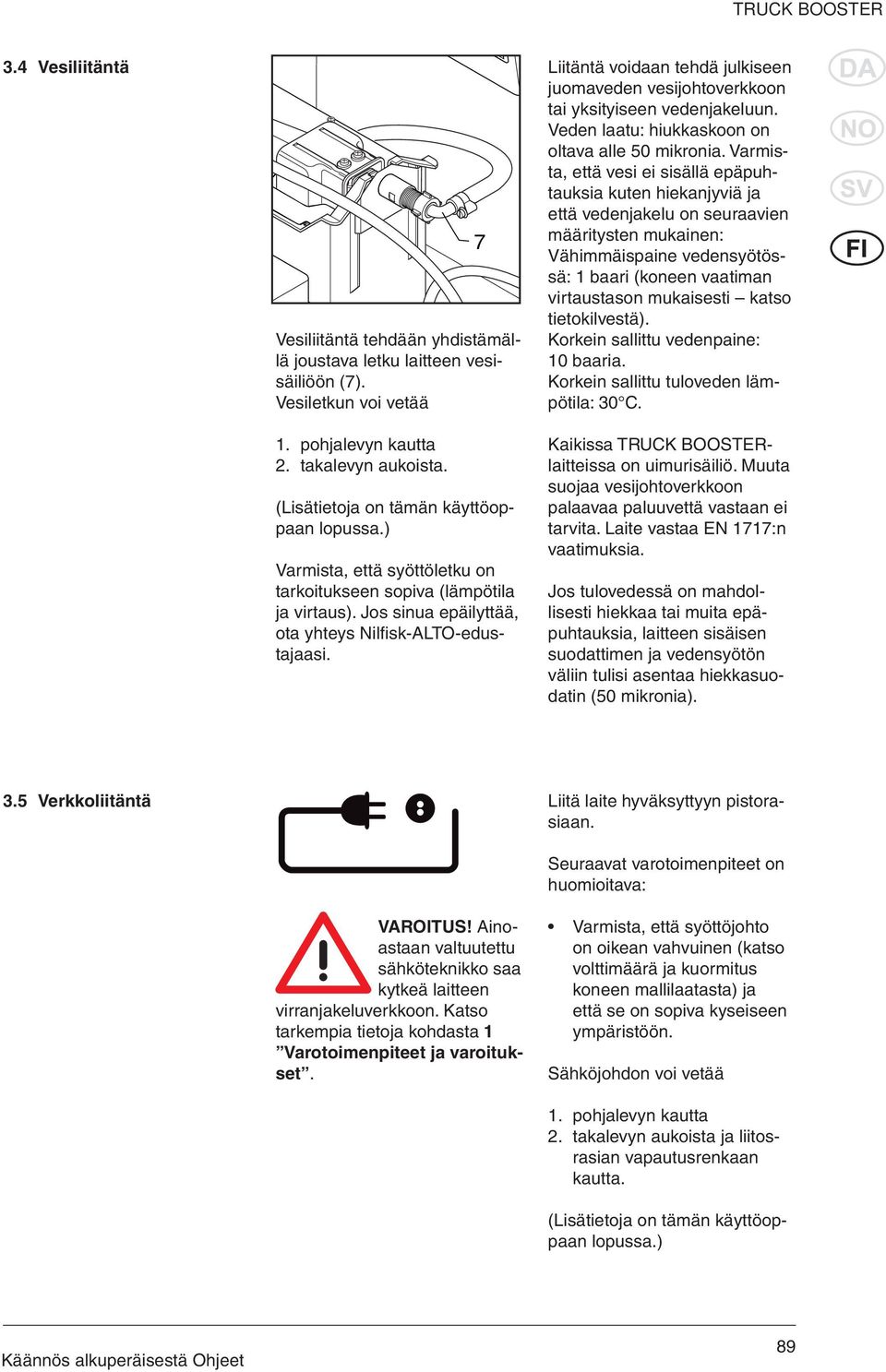

8 3.4 Vesiliitäntä Vesiliitäntä tehdään yhdistämällä joustava letku laitteen vesisäiliöön (7). Vesiletkun voi vetää 1. pohjalevyn kautta 2. takalevyn aukoista. (Lisätietoja on tämän käyttöoppaan lopussa.) Varmista, että syöttöletku on tarkoitukseen sopiva (lämpötila ja virtaus). Jos sinua epäilyttää, ota yhteys Nilfi sk-alto-edustajaasi. Liitäntä voidaan tehdä julkiseen juomaveden vesijohtoverkkoon tai yksityiseen vedenjakeluun. Veden laatu: hiukkaskoon on oltava alle 50 mikronia. Varmista, että vesi ei sisällä epäpuhtauksia kuten hiekanjyviä ja että vedenjakelu on seuraavien määritysten mukainen: Vähimmäispaine vedensyötössä: 1 baari (koneen vaatiman virtaustason mukaisesti katso tietokilvestä). Korkein sallittu vedenpaine: 10 baaria. Korkein sallittu tuloveden lämpötila: 30 C. Kaikissa TRUCK BOOSTERlaitteissa on uimurisäiliö. Muuta suojaa vesijohtoverkkoon palaavaa paluuvettä vastaan ei tarvita. Laite vastaa EN 1717:n vaatimuksia. Jos tulovedessä on mahdollisesti hiekkaa tai muita epäpuhtauksia, laitteen sisäisen suodattimen ja vedensyötön väliin tulisi asentaa hiekkasuodatin (50 mikronia). 3.5 Verkkoliitäntä VAROITUS! Ainoastaan valtuutettu sähköteknikko saa kytkeä laitteen virranjakeluverkkoon. Katso tarkempia tietoja kohdasta 1 Varotoimenpiteet ja varoitukset. Liitä laite hyväksyttyyn pistorasiaan. Seuraavat varotoimenpiteet on huomioitava: Varmista, että syöttöjohto on oikean vahvuinen (katso volttimäärä ja kuormitus koneen mallilaatasta) ja että se on sopiva kyseiseen ympäristöön. Sähköjohdon voi vetää 1. pohjalevyn kautta 2. takalevyn aukoista ja liitosrasian vapautusrenkaan kautta. (Lisätietoja on tämän käyttöoppaan lopussa.) 89

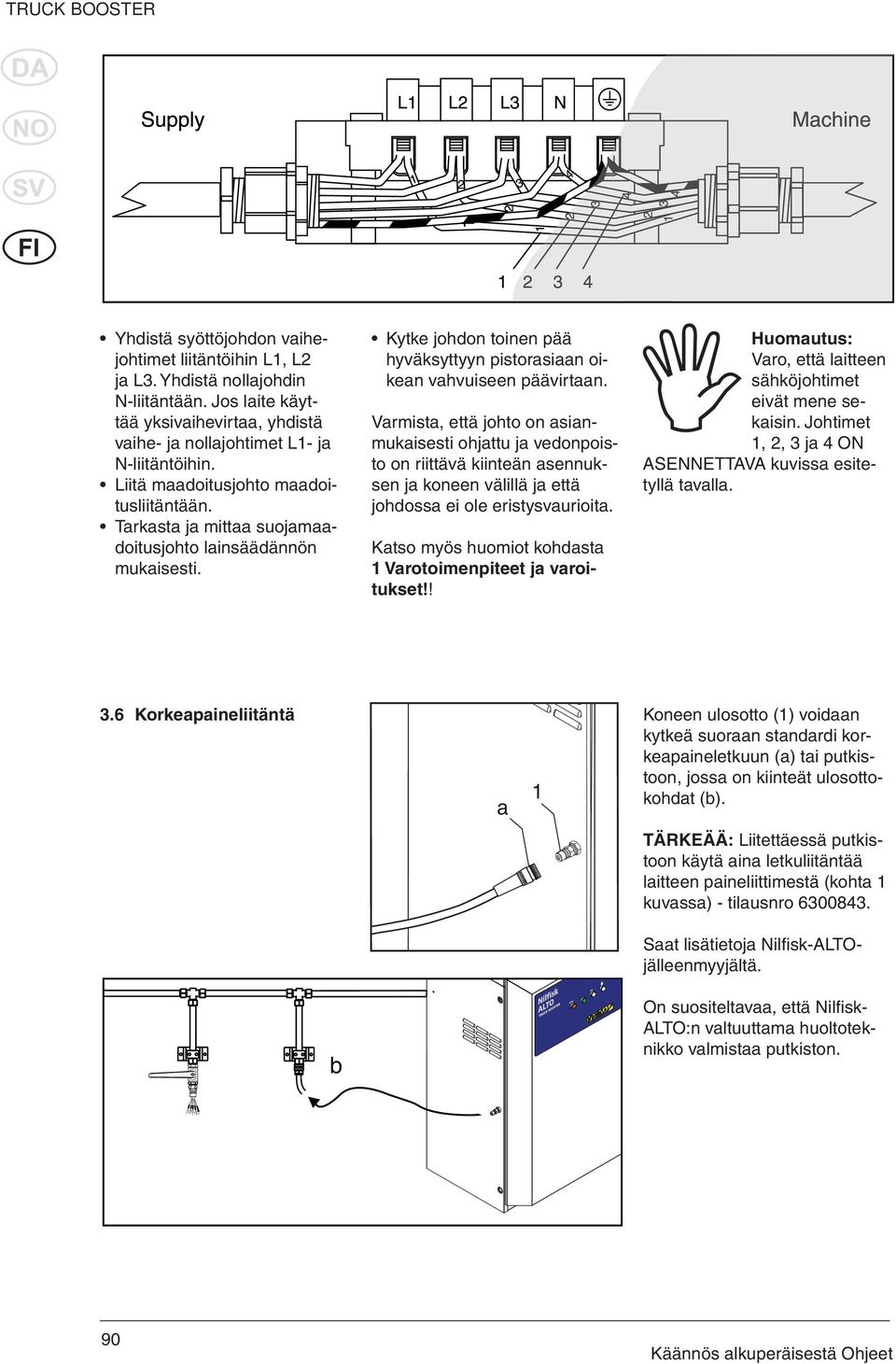

9 Yhdistä syöttöjohdon vaihejohtimet liitäntöihin L1, L2 ja L3. Yhdistä nollajohdin N-liitäntään. Jos laite käyttää yksivaihevirtaa, yhdistä vaihe- ja nollajohtimet L1- ja N-liitäntöihin. Liitä maadoitusjohto maadoitusliitäntään. Tarkasta ja mittaa suojamaadoitusjohto lainsäädännön mukaisesti. Kytke johdon toinen pää hyväksyttyyn pistorasiaan oikean vahvuiseen päävirtaan. Varmista, että johto on asianmukaisesti ohjattu ja vedonpoisto on riittävä kiinteän asennuksen ja koneen välillä ja että johdossa ei ole eristysvaurioita. Katso myös huomiot kohdasta 1 Varotoimenpiteet ja varoitukset!! Huomautus: Varo, että laitteen sähköjohtimet eivät mene sekaisin. Johtimet 1, 2, 3 ja 4 ON ASENNETTAVA kuvissa esitetyllä tavalla. 3.6 Korkeapaineliitäntä Koneen ulosotto (1) voidaan kytkeä suoraan standardi korkeapaineletkuun (a) tai putkistoon, jossa on kiinteät ulosottokohdat (b). TÄRKEÄÄ: Liitettäessä putkistoon käytä aina letkuliitäntää laitteen paineliittimestä (kohta 1 kuvassa) - tilausnro Saat lisätietoja Nilfisk-ALTOjälleenmyyjältä. b On suositeltavaa, että Nilfi sk- ALTO:n valtuuttama huoltoteknikko valmistaa putkiston. 90

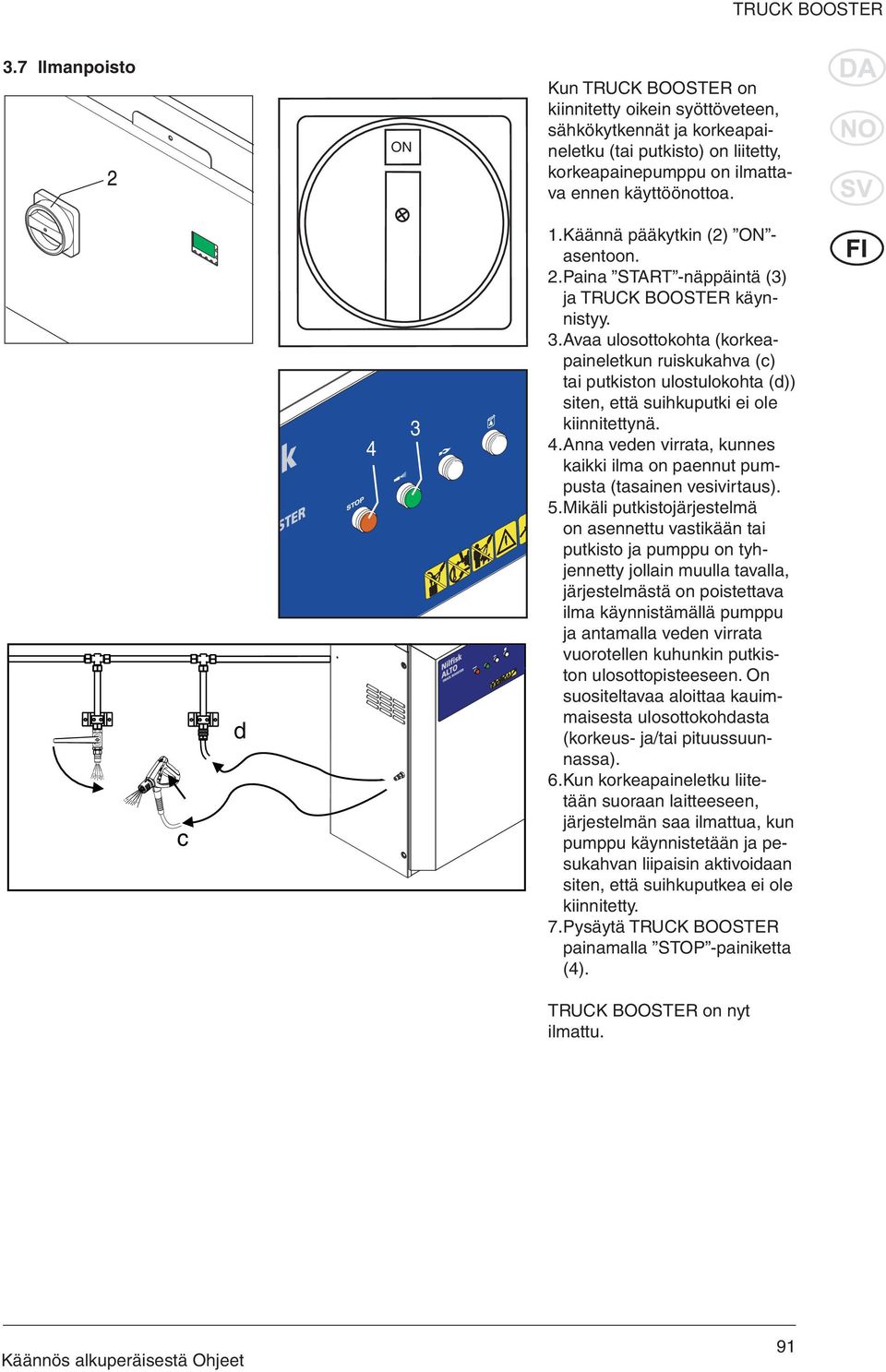

10 TRUCK BOOSTER 3.7 Ilmanpoisto ON Kun TRUCK BOOSTER on kiinnitetty oikein syöttöveteen, sähkökytkennät ja korkeapaineletku (tai putkisto) on liitetty, korkeapainepumppu on ilmattava ennen käyttöönottoa. c d Käännä pääkytkin (2) ON - asentoon. 2. Paina START -näppäintä (3) ja TRUCK BOOSTER käynnistyy. 3. Avaa ulosottokohta (korkeapaineletkun ruiskukahva (c) tai putkiston ulostulokohta (d)) siten, että suihkuputki ei ole kiinnitettynä. 4. Anna veden virrata, kunnes kaikki ilma on paennut pumpusta (tasainen vesivirtaus). 5. Mikäli putkistojärjestelmä on asennettu vastikään tai putkisto ja pumppu on tyhjennetty jollain muulla tavalla, järjestelmästä on poistettava ilma käynnistämällä pumppu ja antamalla veden virrata vuorotellen kuhunkin putkiston ulosottopisteeseen. On suositeltavaa aloittaa kauimmaisesta ulosottokohdasta (korkeus- ja/tai pituussuunnassa). 6. Kun korkeapaineletku liitetään suoraan laitteeseen, järjestelmän saa ilmattua, kun pumppu käynnistetään ja pesukahvan liipaisin aktivoidaan siten, että suihkuputkea ei ole kiinnitetty. 7. Pysäytä TRUCK BOOSTER painamalla STOP -painiketta (4). TRUCK BOOSTER on nyt ilmattu. 91

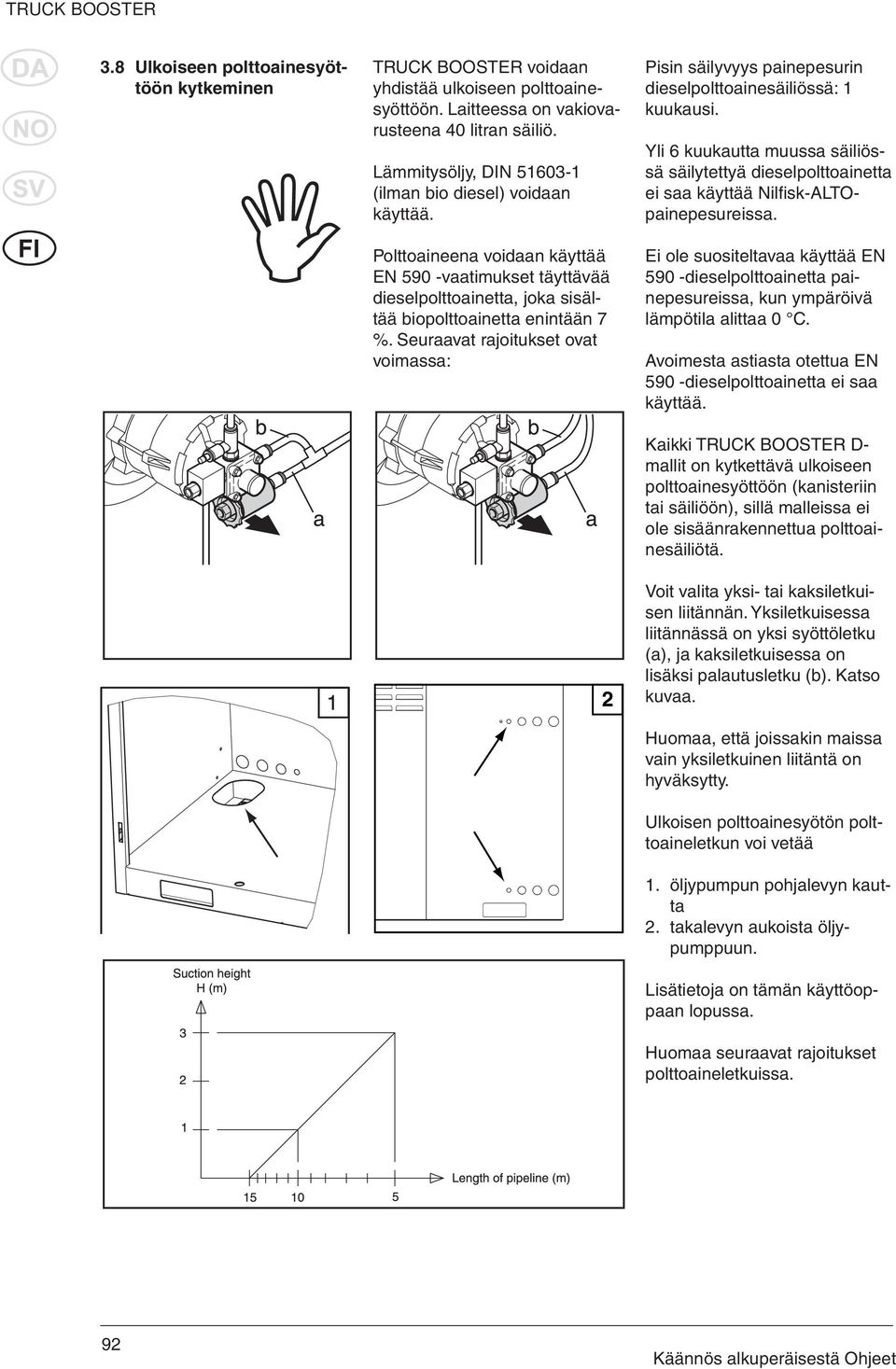

11 3.8 Ulkoiseen polttoainesyöttöön kytkeminen TRUCK BOOSTER voidaan yhdistää ulkoiseen polttoainesyöttöön. Laitteessa on vakiovarusteena 40 litran säiliö. Lämmitysöljy, DIN (ilman bio diesel) voidaan käyttää. Polttoaineena voidaan käyttää EN 590 -vaatimukset täyttävää dieselpolttoainetta, joka sisältää biopolttoainetta enintään 7 %. Seuraavat rajoitukset ovat voimassa: 2 Pisin säilyvyys painepesurin dieselpolttoainesäiliössä: 1 kuukausi. Yli 6 kuukautta muussa säiliössä säilytettyä dieselpolttoainetta ei saa käyttää Nilfisk-ALTOpainepesureissa. Ei ole suositeltavaa käyttää EN 590 -dieselpolttoainetta painepesureissa, kun ympäröivä lämpötila alittaa 0 C. Avoimesta astiasta otettua EN 590 -dieselpolttoainetta ei saa käyttää. Kaikki TRUCK BOOSTER D- mallit on kytkettävä ulkoiseen polttoainesyöttöön (kanisteriin tai säiliöön), sillä malleissa ei ole sisäänrakennettua polttoainesäiliötä. Voit valita yksi- tai kaksiletkuisen liitännän. Yksiletkuisessa liitännässä on yksi syöttöletku (a), ja kaksiletkuisessa on lisäksi palautusletku (b). Katso kuvaa. Huomaa, että joissakin maissa vain yksiletkuinen liitäntä on hyväksytty. Ulkoisen polttoainesyötön polttoaineletkun voi vetää 1. öljypumpun pohjalevyn kautta 2. takalevyn aukoista öljypumppuun. Lisätietoja on tämän käyttöoppaan lopussa. Huomaa seuraavat rajoitukset polttoaineletkuissa. 92

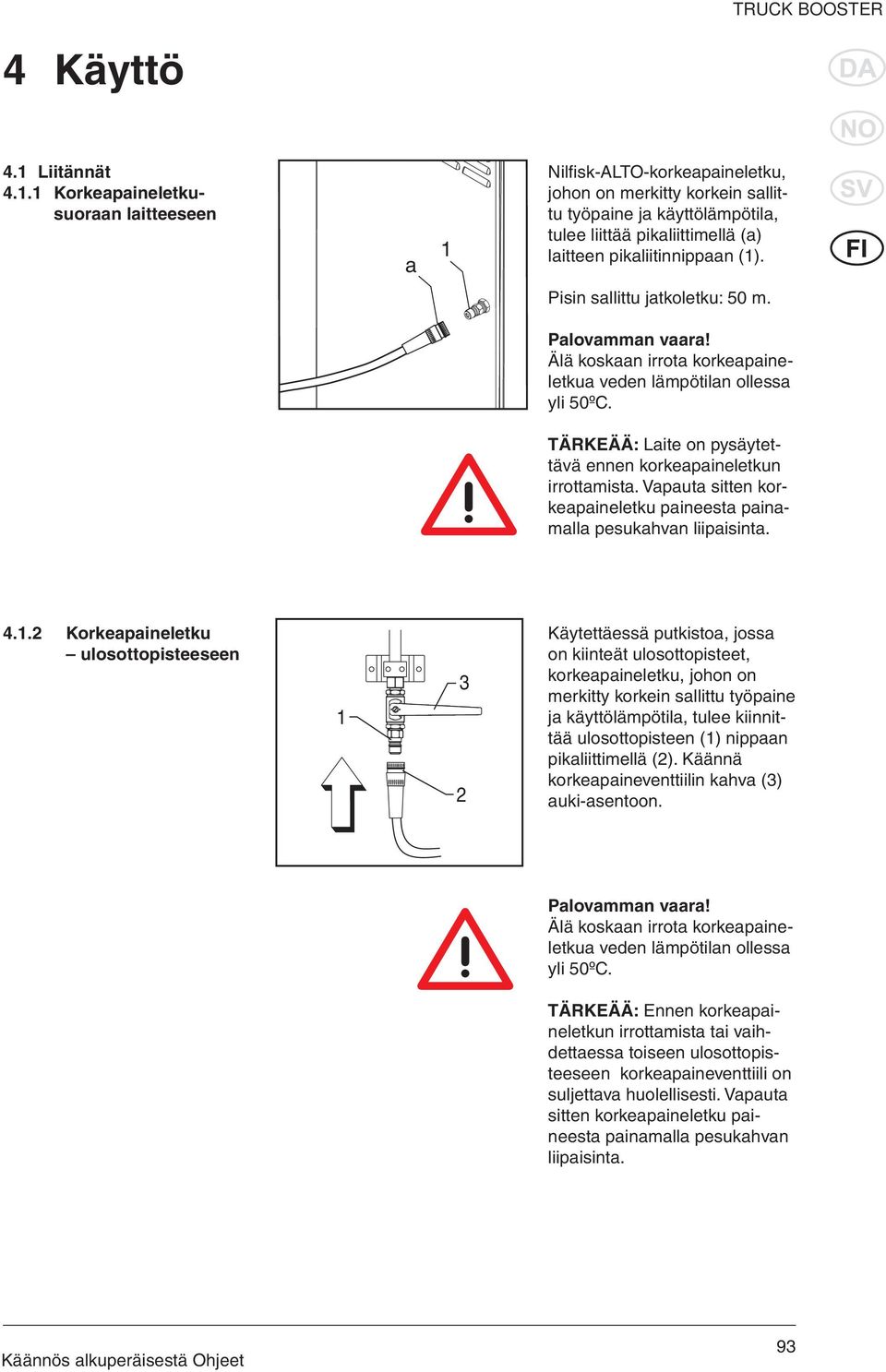

12 4 Käyttö 4.1 Liitännät Korkeapaineletkusuoraan laitteeseen Nilfi sk-alto-korkeapaineletku, johon on merkitty korkein sallittu työpaine ja käyttölämpötila, tulee liittää pikaliittimellä (a) laitteen pikaliitinnippaan (1). Pisin sallittu jatkoletku: 50 m. Palovamman vaara! Älä koskaan irrota korkeapaineletkua veden lämpötilan ollessa yli 50ºC. TÄRKEÄÄ: Laite on pysäytettävä ennen korkeapaineletkun irrottamista. Vapauta sitten korkeapaineletku paineesta painamalla pesukahvan liipaisinta Korkeapaineletku ulosottopisteeseen Käytettäessä putkistoa, jossa on kiinteät ulosottopisteet, korkeapaineletku, johon on merkitty korkein sallittu työpaine ja käyttölämpötila, tulee kiinnittää ulosottopisteen (1) nippaan pikaliittimellä (2). Käännä korkeapaineventtiilin kahva (3) auki-asentoon. Palovamman vaara! Älä koskaan irrota korkeapaineletkua veden lämpötilan ollessa yli 50ºC. TÄRKEÄÄ: Ennen korkeapaineletkun irrottamista tai vaihdettaessa toiseen ulosottopisteeseen korkeapaineventtiili on suljettava huolellisesti. Vapauta sitten korkeapaineletku paineesta painamalla pesukahvan liipaisinta. 93

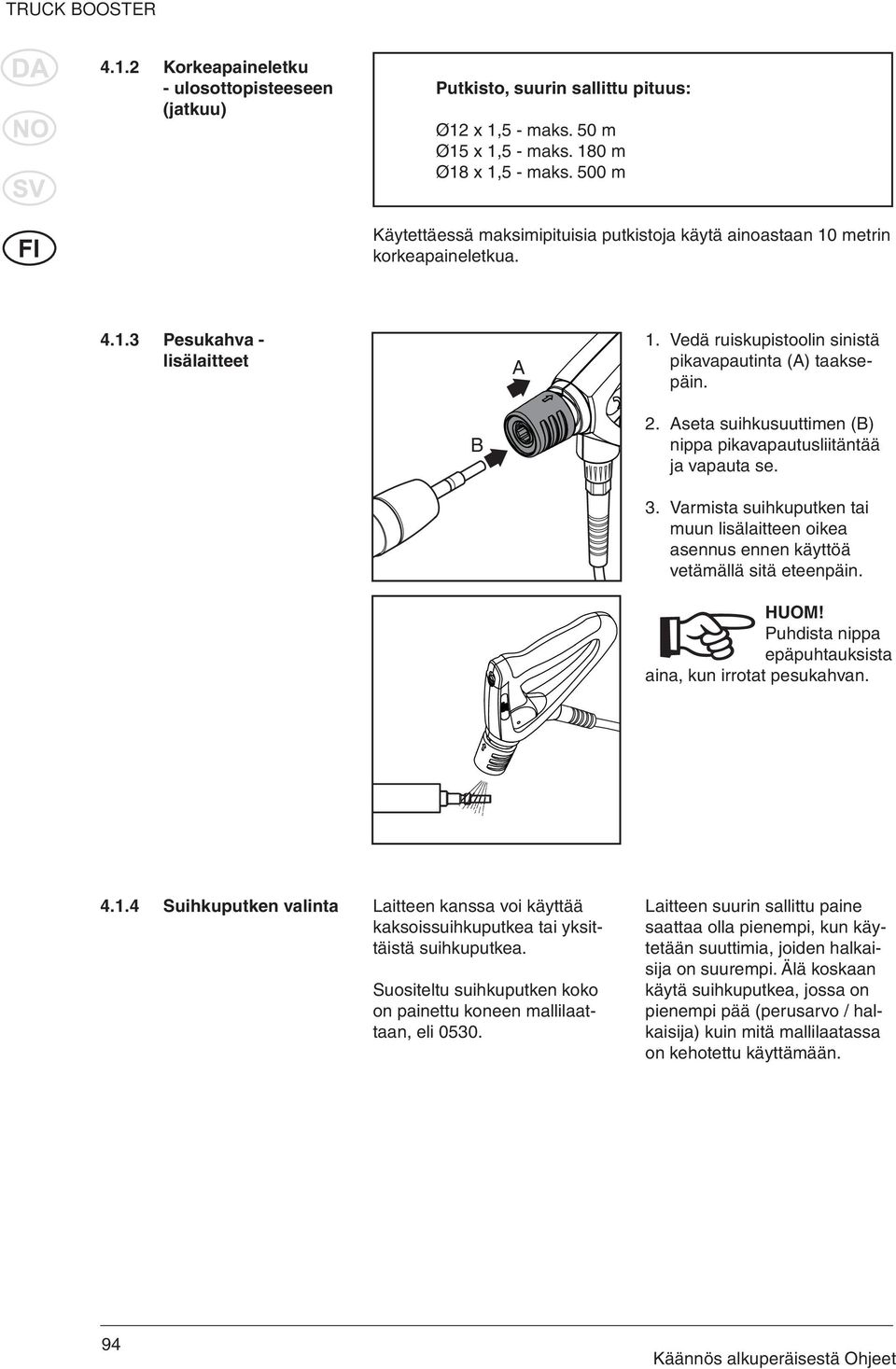

13 4.1.2 Korkeapaineletku - ulosottopisteeseen (jatkuu) Putkisto, suurin sallittu pituus: Ø12 x 1,5 - maks. 50 m Ø15 x 1,5 - maks. 180 m Ø18 x 1,5 - maks. 500 m Käytettäessä maksimipituisia putkistoja käytä ainoastaan 10 metrin korkeapaineletkua Pesukahva - lisälaitteet A 1. Vedä ruiskupistoolin sinistä pikavapautinta (A) taaksepäin. B 2. Aseta suihkusuuttimen (B) nippa pikavapautusliitäntää ja vapauta se. 3. Varmista suihkuputken tai muun lisälaitteen oikea asennus ennen käyttöä vetämällä sitä eteenpäin. HUOM! Puhdista nippa epäpuhtauksista aina, kun irrotat pesukahvan Suihkuputken valinta Laitteen kanssa voi käyttää kaksoissuihkuputkea tai yksittäistä suihkuputkea. Suositeltu suihkuputken koko on painettu koneen mallilaattaan, eli Laitteen suurin sallittu paine saattaa olla pienempi, kun käytetään suuttimia, joiden halkaisija on suurempi. Älä koskaan käytä suihkuputkea, jossa on pienempi pää (perusarvo / halkaisija) kuin mitä mallilaatassa on kehotettu käyttämään. 94

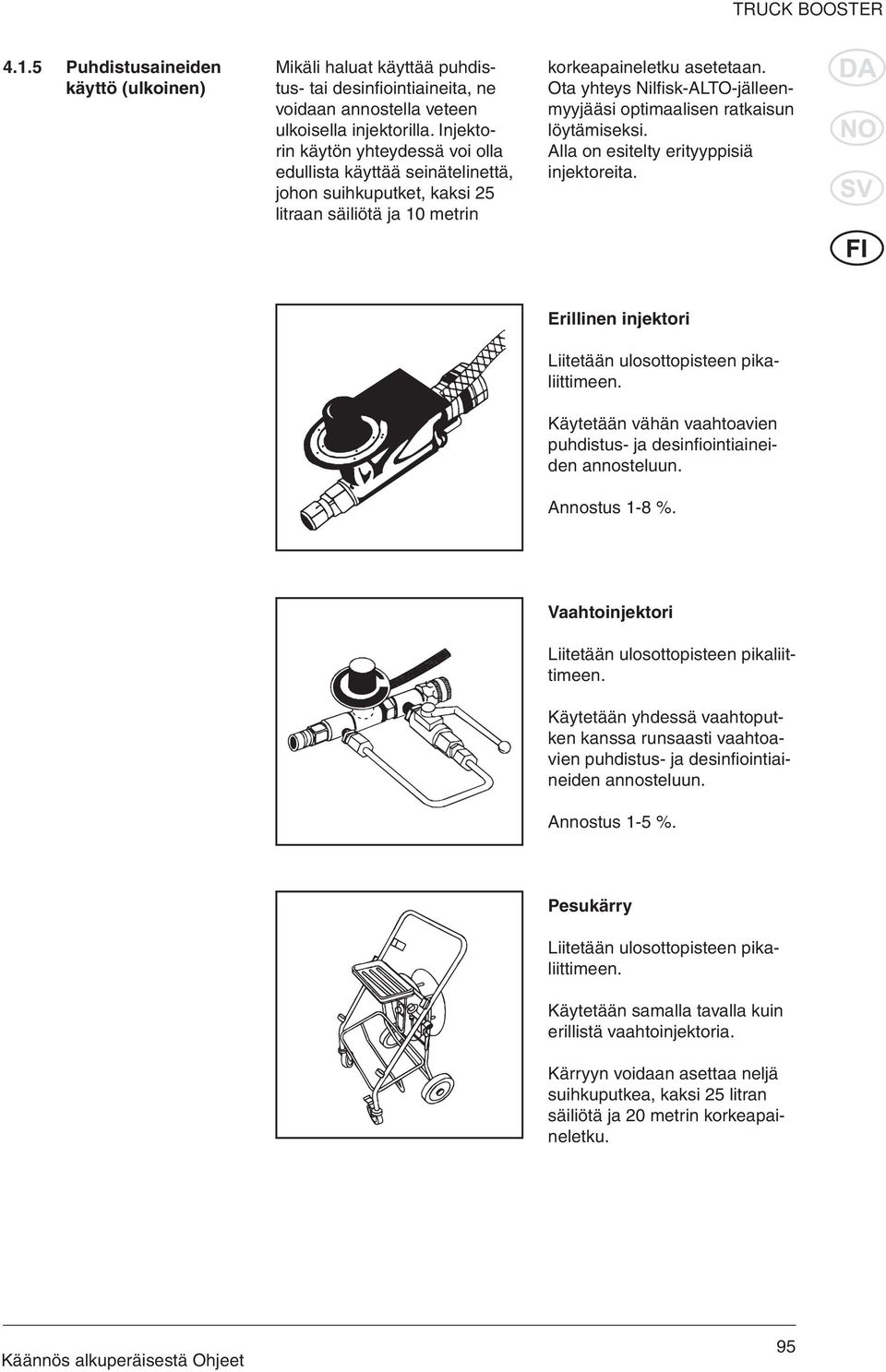

14 4.1.5 Puhdistusaineiden käyttö (ulkoinen) Mikäli haluat käyttää puhdistus- tai desinfiointiaineita, ne voidaan annostella veteen ulkoisella injektorilla. Injektorin käytön yhteydessä voi olla edullista käyttää seinätelinettä, johon suihkuputket, kaksi 25 litraan säiliötä ja 10 metrin korkeapaineletku asetetaan. Ota yhteys Nilfi sk-alto-jälleenmyyjääsi optimaalisen ratkaisun löytämiseksi. Alla on esitelty erityyppisiä injektoreita. Erillinen injektori Liitetään ulosottopisteen pikaliittimeen. Käytetään vähän vaahtoavien puhdistus- ja desinfi ointiaineiden annosteluun. Annostus 1-8 %. Vaahtoinjektori Liitetään ulosottopisteen pikaliittimeen. Käytetään yhdessä vaahtoputken kanssa runsaasti vaahtoavien puhdistus- ja desinfiointiaineiden annosteluun. Annostus 1-5 %. Pesukärry Liitetään ulosottopisteen pikaliittimeen. Käytetään samalla tavalla kuin erillistä vaahtoinjektoria. Kärryyn voidaan asettaa neljä suihkuputkea, kaksi 25 litran säiliötä ja 20 metrin korkeapaineletku. 95

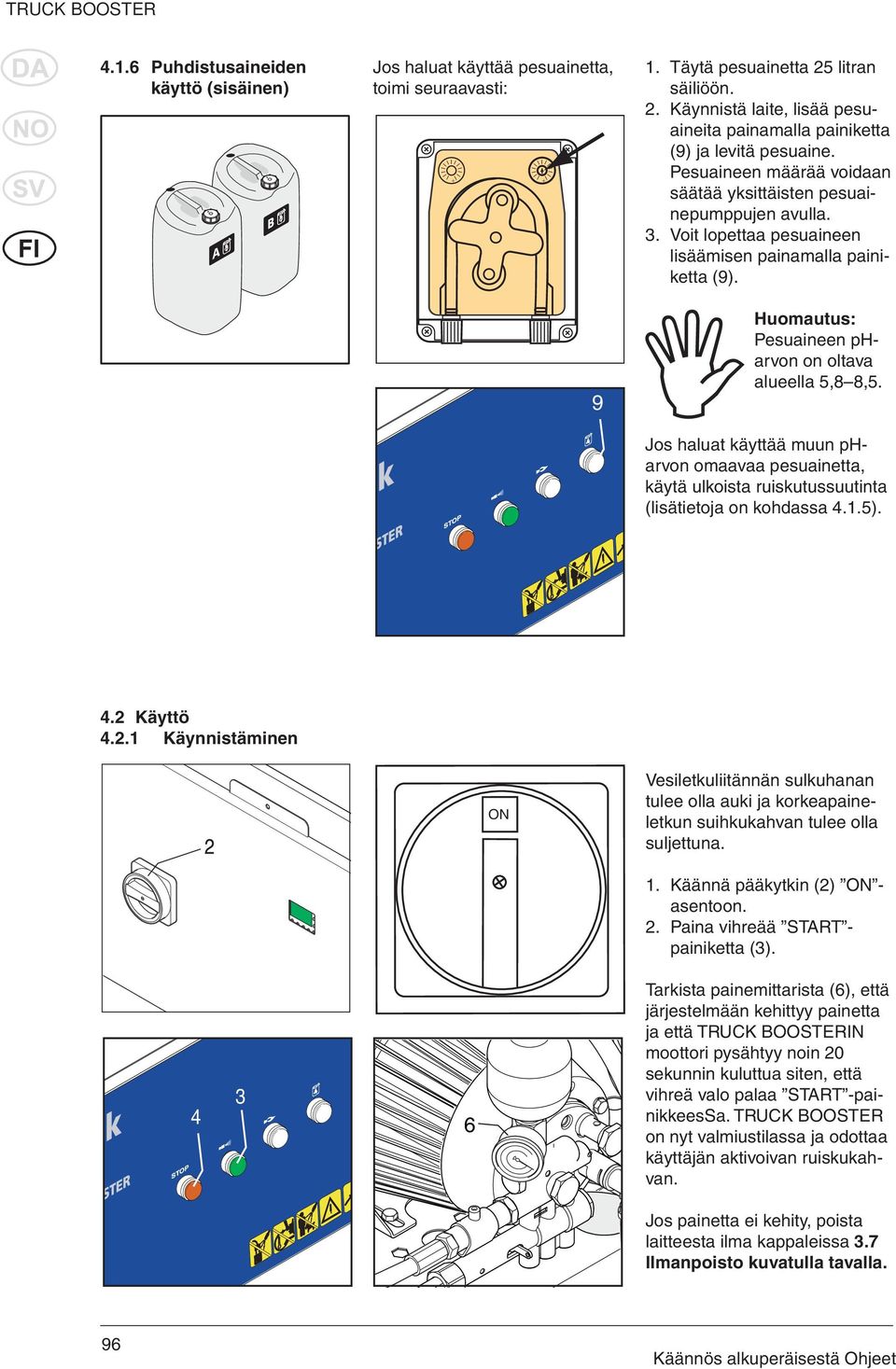

15 TRUCK BOOSTER Puhdistusaineiden käyttö (sisäinen) A B Jos haluat käyttää pesuainetta, toimi seuraavasti: + I I I I I I I I I I I I I + I I I I I I I I I I I I I 1. Täytä pesuainetta 25 litran säiliöön. 2. Käynnistä laite, lisää pesuaineita painamalla painiketta (9) ja levitä pesuaine. Pesuaineen määrää voidaan säätää yksittäisten pesuainepumppujen avulla. 3. Voit lopettaa pesuaineen lisäämisen painamalla painiketta (9). Huomautus: Pesuaineen pharvon on oltava alueella 5,8 8,5. Jos haluat käyttää muun pharvon omaavaa pesuainetta, käytä ulkoista ruiskutussuutinta (lisätietoja on kohdassa 4.1.5). 4.2 Käyttö Käynnistäminen ON Vesiletkuliitännän sulkuhanan tulee olla auki ja korkeapaineletkun suihkukahvan tulee olla suljettuna. 1. Käännä pääkytkin (2) ON - asentoon. 2. Paina vihreää START - painiketta (3). 4 3 Tarkista painemittarista (6), että järjestelmään kehittyy painetta ja että TRUCK BOOSTERIN moottori pysähtyy noin 20 sekunnin kuluttua siten, että vihreä valo palaa START -painikkeessa. TRUCK BOOSTER on nyt valmiustilassa ja odottaa käyttäjän aktivoivan ruiskukahvan. Jos painetta ei kehity, poista laitteesta ilma kappaleissa 3.7 Ilmanpoisto kuvatulla tavalla. 96

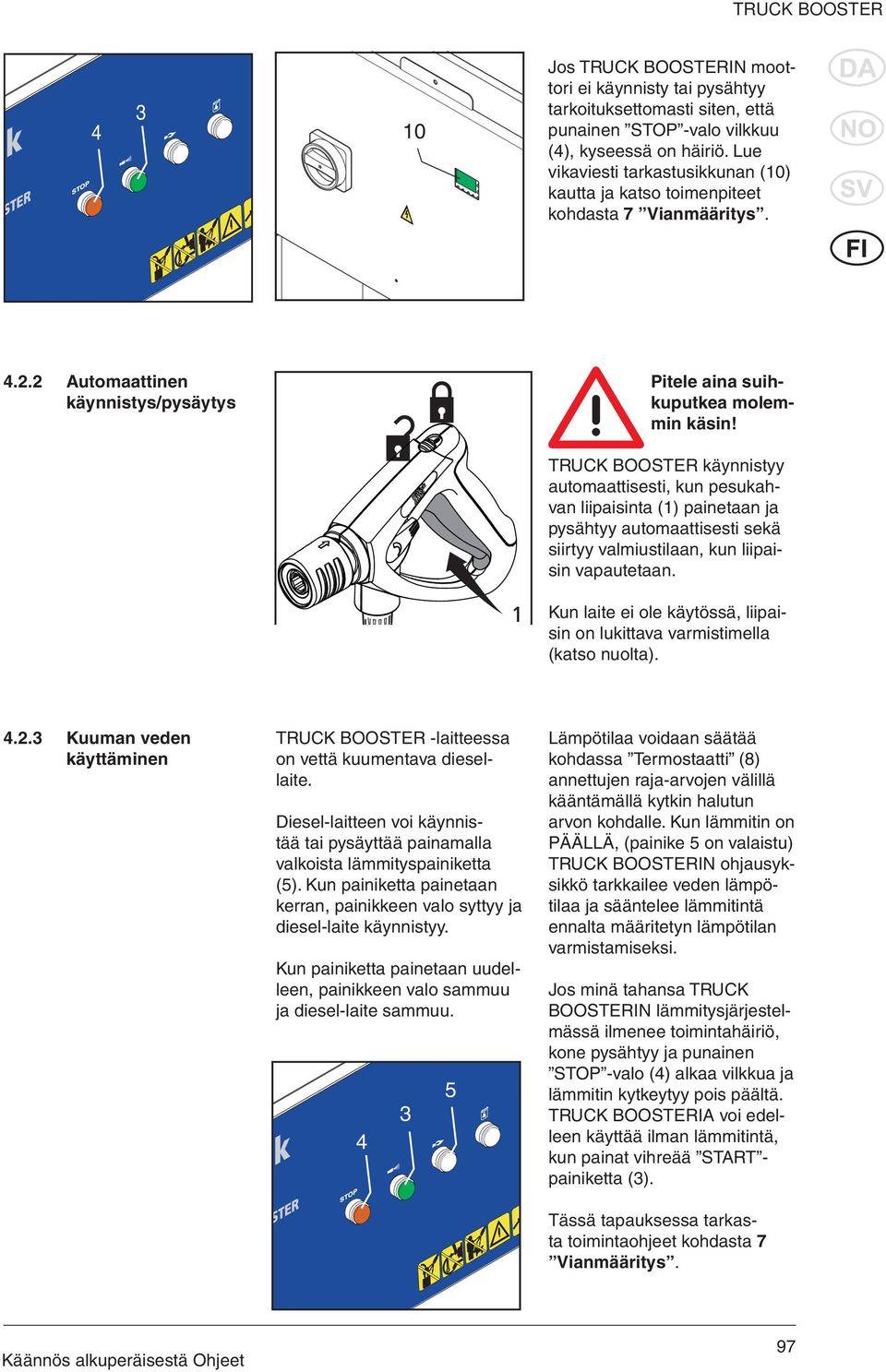

16 ESC + OK TRUCK BOOSTER (A) (B) DCINPUT MITSUBISHI Jos TRUCK BOOSTERIN moottori ei käynnisty tai pysähtyy tarkoituksettomasti siten, että punainen STOP -valo vilkkuu (4), kyseessä on häiriö. Lue vikaviesti tarkastusikkunan (10) kautta ja katso toimenpiteet kohdasta 7 Vianmääritys Automaattinen käynnistys/pysäytys Pitele aina suihkuputkea molemmin käsin! TRUCK BOOSTER käynnistyy automaattisesti, kun pesukahvan liipaisinta (1) painetaan ja pysähtyy automaattisesti sekä siirtyy valmiustilaan, kun liipaisin vapautetaan. 1 Kun laite ei ole käytössä, liipaisin on lukittava varmistimella (katso nuolta) Kuuman veden käyttäminen TRUCK BOOSTER -laitteessa on vettä kuumentava diesellaite. Diesel-laitteen voi käynnistää tai pysäyttää painamalla valkoista lämmityspainiketta (5). Kun painiketta painetaan kerran, painikkeen valo syttyy ja diesel-laite käynnistyy. Kun painiketta painetaan uudelleen, painikkeen valo sammuu ja diesel-laite sammuu. Lämpötilaa voidaan säätää kohdassa Termostaatti (8) annettujen raja-arvojen välillä kääntämällä kytkin halutun arvon kohdalle. Kun lämmitin on PÄÄLLÄ, (painike 5 on valaistu) TRUCK BOOSTERIN ohjausyksikkö tarkkailee veden lämpötilaa ja sääntelee lämmitintä ennalta määritetyn lämpötilan varmistamiseksi. Jos minä tahansa TRUCK BOOSTERIN lämmitysjärjestelmässä ilmenee toimintahäiriö, kone pysähtyy ja punainen STOP -valo (4) alkaa vilkkua ja lämmitin kytkeytyy pois päältä. TRUCK BOOSTERIA voi edelleen käyttää ilman lämmitintä, kun painat vihreää START - painiketta (3). Tässä tapauksessa tarkasta toimintaohjeet kohdasta 7 Vianmääritys. 97

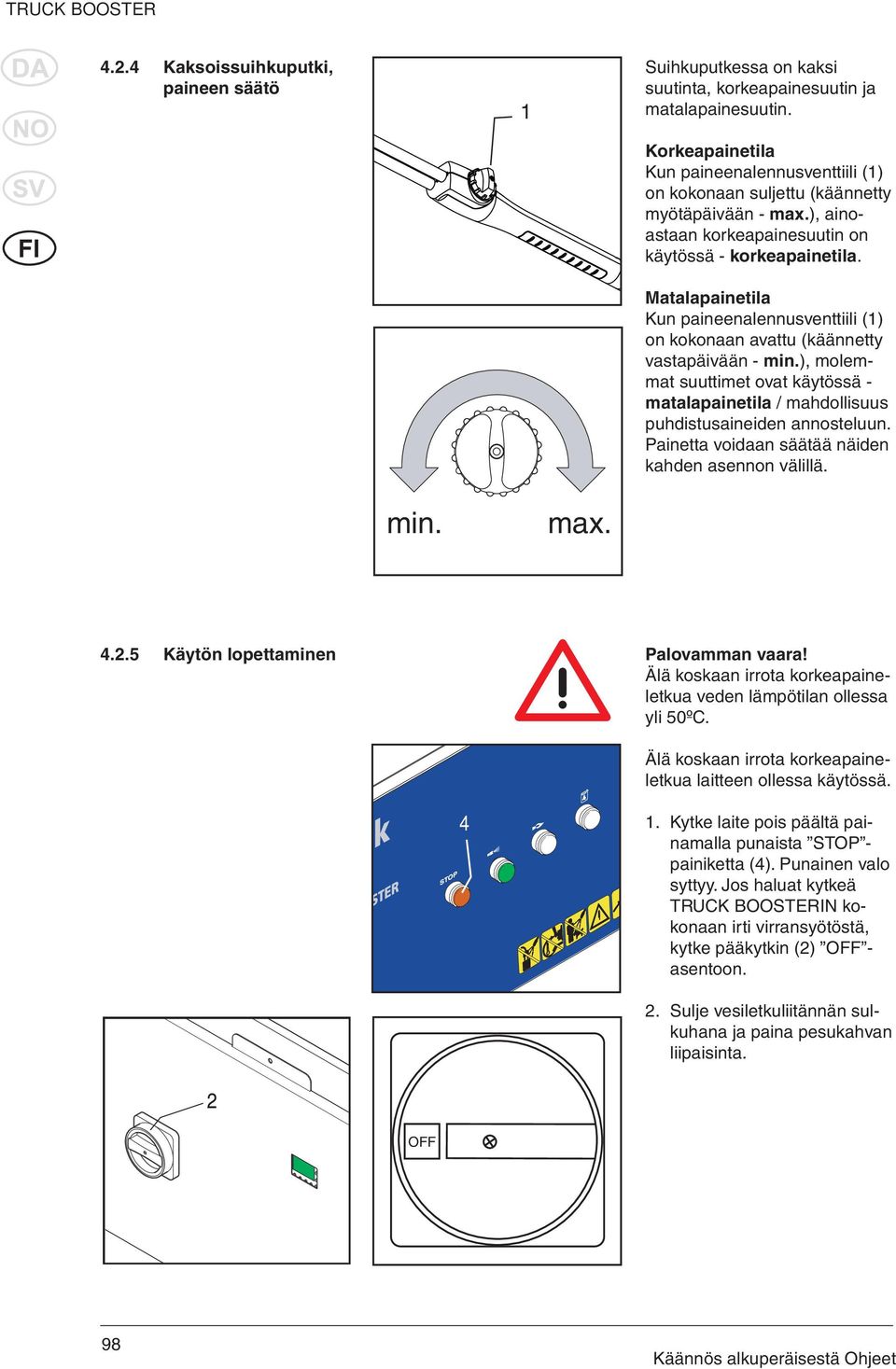

17 TRUCK BOOSTER Kaksoissuihkuputki, paineen säätö 1 Suihkuputkessa on kaksi suutinta, korkeapainesuutin ja matalapainesuutin. Korkeapainetila Kun paineenalennusventtiili (1) on kokonaan suljettu (käännetty myötäpäivään - max.), ainoastaan korkeapainesuutin on käytössä - korkeapainetila. Matalapainetila Kun paineenalennusventtiili (1) on kokonaan avattu (käännetty vastapäivään - min.), molemmat suuttimet ovat käytössä - matalapainetila / mahdollisuus puhdistusaineiden annosteluun. Painetta voidaan säätää näiden kahden asennon välillä. min. max Käytön lopettaminen Palovamman vaara! Älä koskaan irrota korkeapaineletkua veden lämpötilan ollessa yli 50ºC. Älä koskaan irrota korkeapaineletkua laitteen ollessa käytössä Kytke laite pois päältä painamalla punaista STOP - painiketta (4). Punainen valo syttyy. Jos haluat kytkeä TRUCK BOOSTERIN kokonaan irti virransyötöstä, kytke pääkytkin (2) OFF - asentoon. 2. Sulje vesiletkuliitännän sulkuhana ja paina pesukahvan liipaisinta. OFF 98

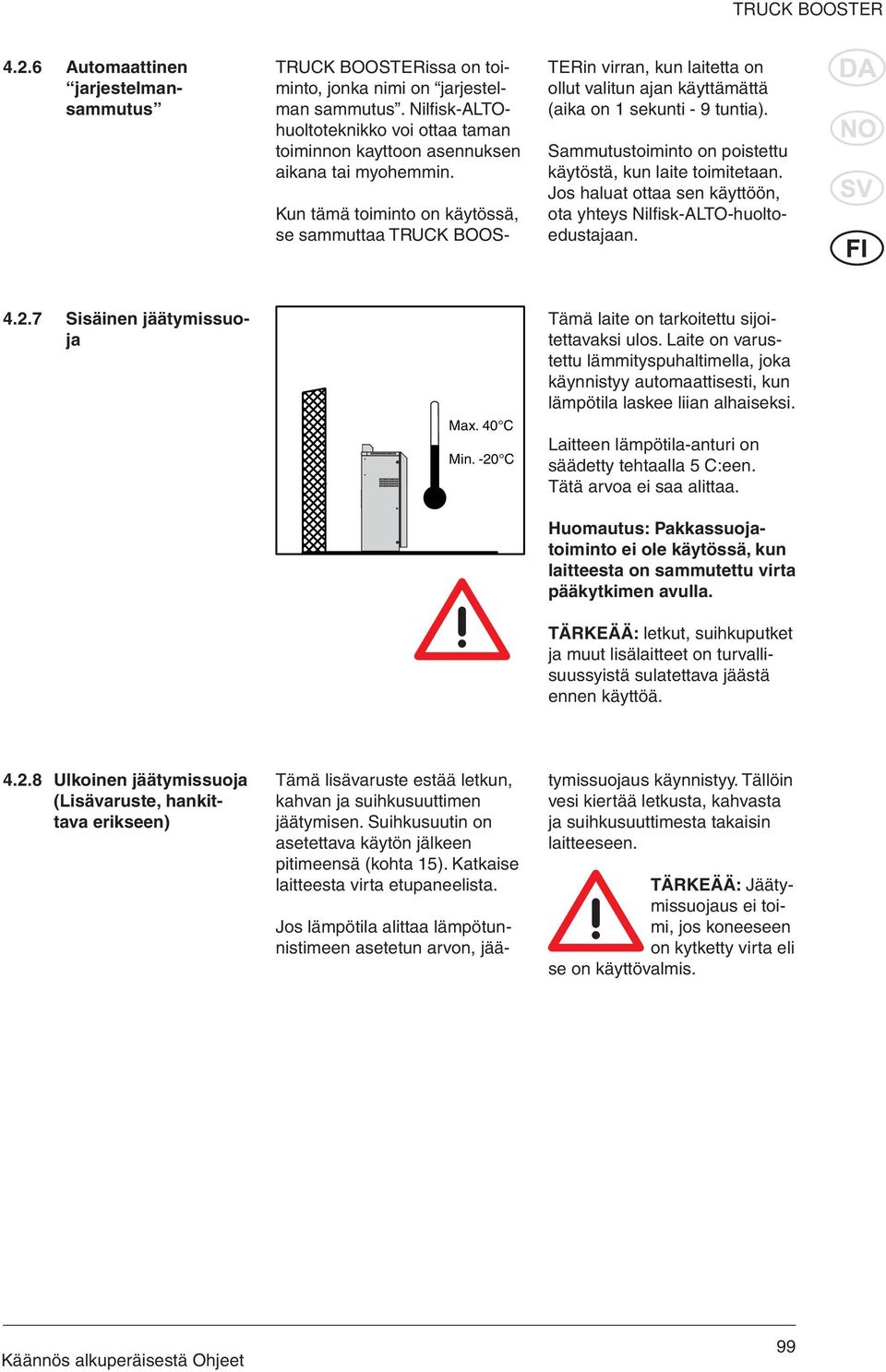

18 4.2.6 Automaattinen jarjestelman - sammutus TRUCK BOOSTERissa on toiminto, jonka nimi on jarjestelman sammutus. Nilfi sk-altohuoltoteknikko voi ottaa taman toiminnon kayttoon asennuksen aikana tai myohemmin. Kun tämä toiminto on käytössä, se sammuttaa TRUCK BOOS- TERin virran, kun laitetta on ollut valitun ajan käyttämättä (aika on 1 sekunti - 9 tuntia). Sammutustoiminto on poistettu käytöstä, kun laite toimitetaan. Jos haluat ottaa sen käyttöön, ota yhteys Nilfi sk-alto-huoltoedustajaan Sisäinen jäätymissuoja Tämä laite on tarkoitettu sijoitettavaksi ulos. Laite on varustettu lämmityspuhaltimella, joka käynnistyy automaattisesti, kun lämpötila laskee liian alhaiseksi. Laitteen lämpötila-anturi on säädetty tehtaalla 5 C:een. Tätä arvoa ei saa alittaa. Huomautus: Pakkassuojatoiminto ei ole käytössä, kun laitteesta on sammutettu virta pääkytkimen avulla. TÄRKEÄÄ: letkut, suihkuputket ja muut lisälaitteet on turvallisuussyistä sulatettava jäästä ennen käyttöä Ulkoinen jäätymissuoja (Lisävaruste, hankittava erikseen) Tämä lisävaruste estää letkun, kahvan ja suihkusuuttimen jäätymisen. Suihkusuutin on asetettava käytön jälkeen pitimeensä (kohta 15). Katkaise laitteesta virta etupaneelista. Jos lämpötila alittaa lämpötunnistimeen asetetun arvon, jäätymissuojaus käynnistyy. Tällöin vesi kiertää letkusta, kahvasta ja suihkusuuttimesta takaisin laitteeseen. TÄRKEÄÄ: Jäätymissuojaus ei toimi, jos koneeseen on kytketty virta eli se on käyttövalmis. 99

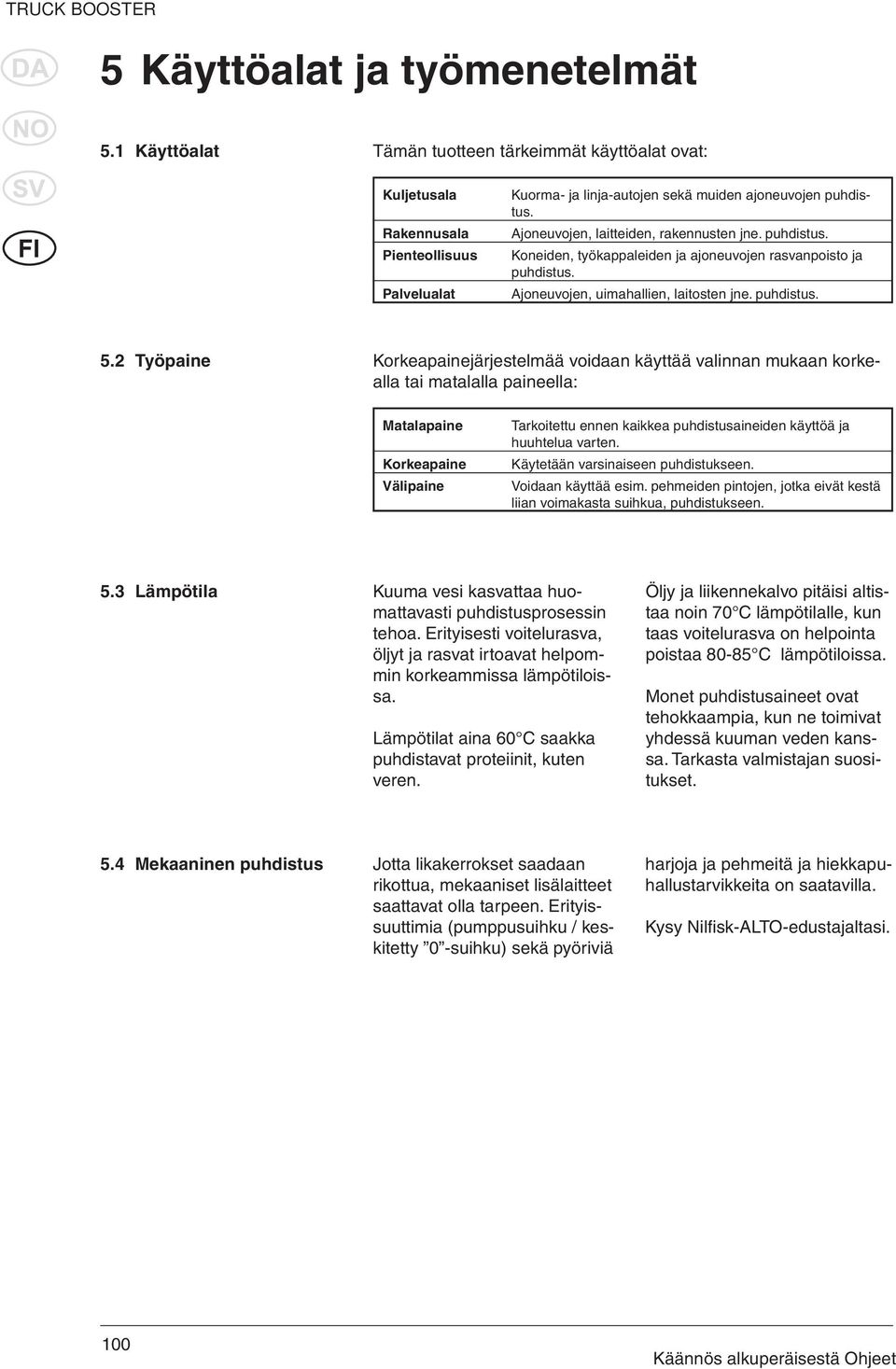

19 5 Käyttöalat ja työmenetelmät 5.1 Käyttöalat Tämän tuotteen tärkeimmät käyttöalat ovat: Kuljetusala Rakennusala Pienteollisuus Palvelualat Kuorma- ja linja-autojen sekä muiden ajoneuvojen puhdistus. Ajoneuvojen, laitteiden, rakennusten jne. puhdistus. Koneiden, työkappaleiden ja ajoneuvojen rasvanpoisto ja puhdistus. Ajoneuvojen, uimahallien, laitosten jne. puhdistus. 5.2 Työpaine Korkeapainejärjestelmää voidaan käyttää valinnan mukaan korkealla tai matalalla paineella: Matalapaine Korkeapaine Välipaine Tarkoitettu ennen kaikkea puhdistusaineiden käyttöä ja huuhtelua varten. Käytetään varsinaiseen puhdistukseen. Voidaan käyttää esim. pehmeiden pintojen, jotka eivät kestä liian voimakasta suihkua, puhdistukseen. 5.3 Lämpötila Kuuma vesi kasvattaa huomattavasti puhdistusprosessin tehoa. Erityisesti voitelurasva, öljyt ja rasvat irtoavat helpommin korkeammissa lämpötiloissa. Lämpötilat aina 60 C saakka puhdistavat proteiinit, kuten veren. Öljy ja liikennekalvo pitäisi altistaa noin 70 C lämpötilalle, kun taas voitelurasva on helpointa poistaa C lämpötiloissa. Monet puhdistusaineet ovat tehokkaampia, kun ne toimivat yhdessä kuuman veden kanssa. Tarkasta valmistajan suositukset. 5.4 Mekaaninen puhdistus Jotta likakerrokset saadaan rikottua, mekaaniset lisälaitteet saattavat olla tarpeen. Erityissuuttimia (pumppusuihku / keskitetty 0 -suihku) sekä pyöriviä harjoja ja pehmeitä ja hiekkapuhallustarvikkeita on saatavilla. Kysy Nilfi sk-alto-edustajaltasi. 100

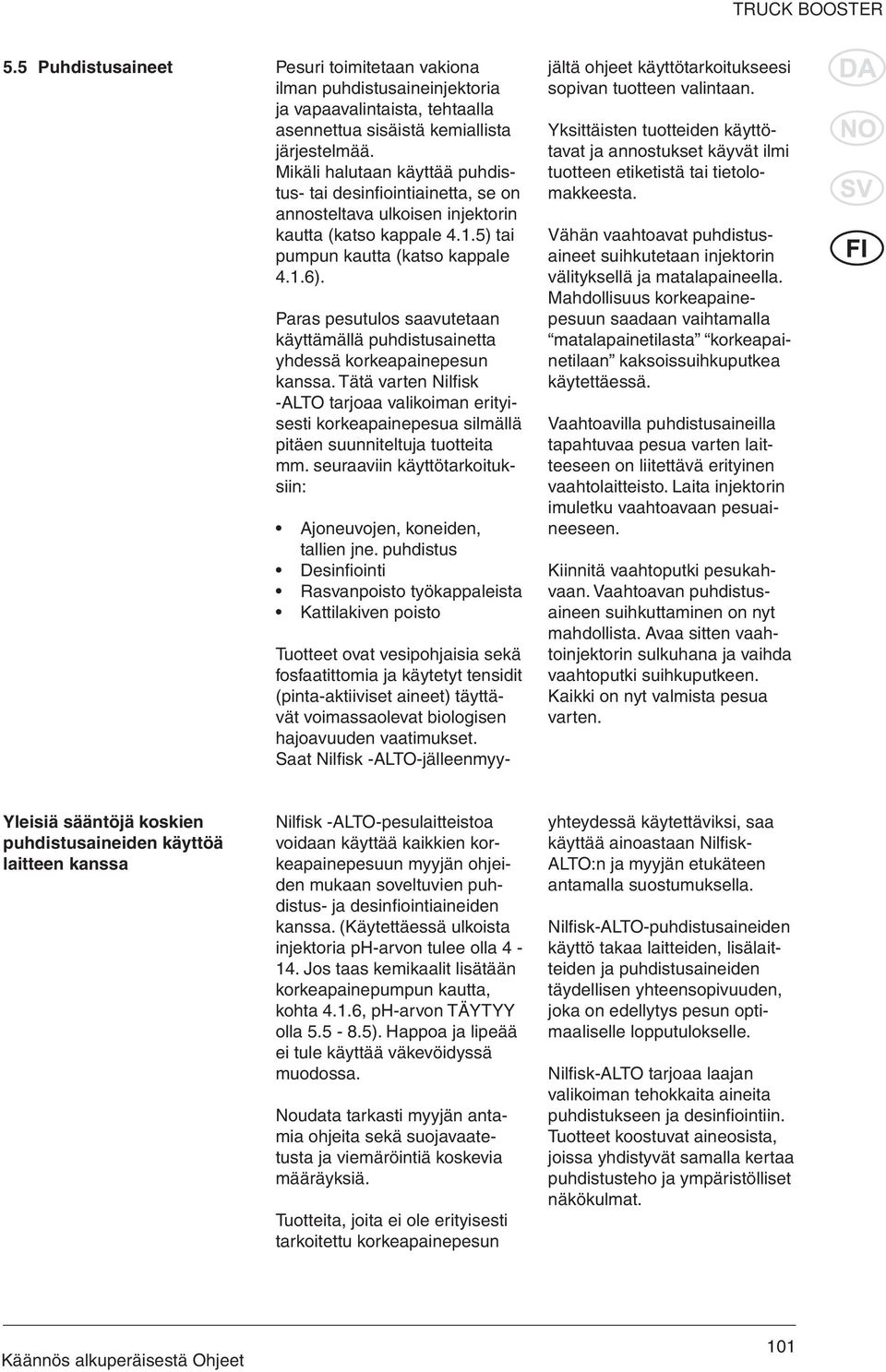

20 5.5 Puhdistusaineet Pesuri toimitetaan vakiona ilman puhdistusaineinjektoria ja vapaavalintaista, tehtaalla asennettua sisäistä kemiallista järjestelmää. Mikäli halutaan käyttää puhdistus- tai desinfi ointiainetta, se on annosteltava ulkoisen injektorin kautta (katso kappale 4.1.5) tai pumpun kautta (katso kappale 4.1.6). Paras pesutulos saavutetaan käyttämällä puhdistusainetta yhdessä korkeapainepesun kanssa. Tätä varten Nilfi sk -ALTO tarjoaa valikoiman erityisesti korkeapainepesua silmällä pitäen suunniteltuja tuotteita mm. seuraaviin käyttötarkoituksiin: Ajoneuvojen, koneiden, tallien jne. puhdistus Desinfiointi Rasvanpoisto työkappaleista Kattilakiven poisto Tuotteet ovat vesipohjaisia sekä fosfaatittomia ja käytetyt tensidit (pinta-aktiiviset aineet) täyttävät voimassaolevat biologisen hajoavuuden vaatimukset. Saat Nilfisk -ALTO-jälleenmyyjältä ohjeet käyttötarkoitukseesi sopivan tuotteen valintaan. Yksittäisten tuotteiden käyttötavat ja annostukset käyvät ilmi tuotteen etiketistä tai tietolomakkeesta. Vähän vaahtoavat puhdistusaineet suihkutetaan injektorin välityksellä ja matalapaineella. Mahdollisuus korkeapainepesuun saadaan vaihtamalla matalapainetilasta korkeapainetilaan kaksoissuihkuputkea käytettäessä. Vaahtoavilla puhdistusaineilla tapahtuvaa pesua varten laitteeseen on liitettävä erityinen vaahtolaitteisto. Laita injektorin imuletku vaahtoavaan pesuaineeseen. Kiinnitä vaahtoputki pesukahvaan. Vaahtoavan puhdistusaineen suihkuttaminen on nyt mahdollista. Avaa sitten vaahtoinjektorin sulkuhana ja vaihda vaahtoputki suihkuputkeen. Kaikki on nyt valmista pesua varten. Yleisiä sääntöjä koskien puhdistusaineiden käyttöä laitteen kanssa Nilfi sk -ALTO-pesulaitteistoa voidaan käyttää kaikkien korkeapainepesuun myyjän ohjeiden mukaan soveltuvien puhdistus- ja desinfiointiaineiden kanssa. (Käytettäessä ulkoista injektoria ph-arvon tulee olla Jos taas kemikaalit lisätään korkeapainepumpun kautta, kohta 4.1.6, ph-arvon TÄYTYY olla ). Happoa ja lipeää ei tule käyttää väkevöidyssä muodossa. Noudata tarkasti myyjän antamia ohjeita sekä suojavaatetusta ja viemäröintiä koskevia määräyksiä. Tuotteita, joita ei ole erityisesti tarkoitettu korkeapainepesun yhteydessä käytettäviksi, saa käyttää ainoastaan Nilfi sk- ALTO:n ja myyjän etukäteen antamalla suostumuksella. Nilfi sk-alto-puhdistusaineiden käyttö takaa laitteiden, lisälaitteiden ja puhdistusaineiden täydellisen yhteensopivuuden, joka on edellytys pesun optimaaliselle lopputulokselle. Nilfi sk-alto tarjoaa laajan valikoiman tehokkaita aineita puhdistukseen ja desinfi ointiin. Tuotteet koostuvat aineosista, joissa yhdistyvät samalla kertaa puhdistusteho ja ympäristölliset näkökulmat. 101

21 5.6 Työmenetelmät Höyrypainepesuri on suunniteltu ns. kaksivaiheista pesumenetelmää varten. Höyrypainepesuri on kuitenkin varustettava ulkoisella puhdistusaineinjektorilla. VAIHE 1 Puhdistusaineen suihkuttaminen liotus. VAIHE 2 Korkeapainepesu Käytännössä työprosessin kulku riippuu suoritettavasta työstä, mutta tässä kuvattua työmenetelmää voidaan käyttää lähtökohtana: 1. Suihkuta puhdistusainetta matalapaineella. Annostus riippuu suoritettavasta työstä ja sen säätö tehdään annosteluyksikköön. 2. Anna puhdistusaineen vaikuttaa likaiseen pintaan lyhyen aikaa (yleensä muutaman minuutin) ennen painepesua. 3. Korkeapainepesu. Puhdista kaikki pinnat korkeapaineella. 4. Jos tarpeellista, huuhtele lopussa pois pintaan jäljelle jääneet epäpuhtaudet. Paras mahdollinen pesutulos saavutetaan noudattamalla työprosessin yhteydessä näitä kolmea neuvoa: Neuvo 1 Kun käytät puhdistusainetta, suihkuta se pääsääntöisesti aina kuivalle pinnalle. Jos pinta on ensin huuhdeltu vedellä, puhdistusaine ei ehkä imeydy siihen parhaalla mahdollisella tavalla, mikä vaikuttaa heikentävästi aineen puhdistustehoon. Neuvo 2 Kun suihkutat puhdistusainetta laajoille pystysuorille pinnoille (esim. kuorma-auton kyljille), työskentele alhaalta ylöspäin. Näin vältetään puhdistusaineen valuminen pinnalta pois puhdistuksen aikana pinnalle ilmestyviä uria ja tummia juovia pitkin. Neuvo 3 Korkeapainepesun aikana kannattaa työskennellä siten, ettei painevesi valu vielä puhdistamattoman pinnan päälle. Näin varmistetaan, että pinnalla on vielä riittävästi pesuainetta korkeapainesuihkun osuessa siihen. 102

22 5.7 Tyypilliset puhdistuskohteet Ajoneuvo Tehtävä Apuvälineet Työtapa Koneet Traktorit Aurat jne. Puhdistusaineinjektori Tehonopeussuuttimet Kaarevat suuttimet ja alustanpesuvälineet Harjat 1. Levitä puhdistusainetta ajoneuvoon tai välinepinnoille lian ja mudan pehmittämiseksi. Levitä alhaalta ylöspäin. 2. Jatka puhdistamista korkeapainesuuttimen avulla. Puhdista uudelleen alhaalta ylöspäin. Käytä apuvälineitä vaikeasti puhdistettavien paikkojen puhdistamiseksi. 3. Puhdista herkät alueet kuten moottorit ja kumiosat pienemmällä paineella vaurioiden välttämiseksi. Ajoneuvon runko Perussuutin Puhdistusaineinjektori Kaarevat suuttimet alustan pesemiseksi Harjat Puhdistusaineet Active Shampoo Active Foam Sapphire Super Plus Active Wax Allosil RimTop 1. Levitä puhdistusainetta ajoneuvoon tai välinepinnoille lian ja mudan pehmittämiseksi. Levitä alhaalta ylöspäin. Jos ajoneuvo on erittäin likainen, esisuihkuta se Allosilin kaltaisella tuotteella kuolleiden hyönteisten yms. epäpuhtauksien poistamiseksi. Huuhtele sitten alhaisella paineella ja levitä tavallista puhdistusainetta. Anna puhdistusaineen asettua 5 minuuttia ennen puhdistusta. Metallipinnat voi puhdistaa RimTop-puhdistusaineella. 2. Jatka puhdistamista korkeapainesuuttimen avulla. Puhdista uudelleen alhaalta ylöspäin. Käytä apuvälineitä vaikeasti puhdistettavien paikkojen puhdistamiseksi. Käytä harjoja mekaanisen puhdistusvaikutuksen aikaansaamiseksi. Lyhyet suuttimet voivat auttaa puhdistamaan moottorit ja sisälokasuojat. 3. Puhdista herkät alueet kuten moottorit ja kumiosat pienemmällä paineella vaurioiden välttämiseksi. 4. Levitä nestemäistä vahaa painepesurilla rungon suojaamiseksi epäpuhtauksilta. 103

23 5.7.2 Rakennus ja välineet Tehtävä Apuvälineet Työtapa Yleispinnat Metalliset välineet Ruostuneet tai vaurioituneet pinnat ennen korjausta Vaahtoinjektorit Perussuutin Kaarevat suuttimet Säiliön puhdistuspää Puhdistusaineet Intensiivipuhdistusaine J25 Multi Combi Active Alkafoam Desinfiointiaine DES 3000 Märkähiekkapuhallusvälineet 1. Levitä paksu vaahtokerros puhdistettaville pinnoille. Levitä kuiville pinnoille. Levitä alhaalta ylöspäin pystysuuntaisille pinnoille. Anna vaahdon vaikuttaa noin 30 minuuttia optimaalisen vaikutuksen aikaansaamiseksi. 2. Jatka puhdistusta korkeapainesuuttimella. Käytä laitteiston apuvälineitä. Käytä korkeaa painetta kerrostuneen lian ja maa-aineksen poistamiseksi. Käytä alhaista painetta ja paljon vettä huuhtoaksesi nopeasti irtonaista likaa ja huuhdellaksesi pinnat. 3. Levitä DES 3000-desinfi ointiainetta, kun pinnat ovat täysin puhtaat. Alueet, jotka ovat irtonaisen lian peitossa, kuten teurastamojätteen osalta, voidaan poistaa käyttämällä korkeaa veden virtausta, joka huuhtoo lian poistoaukkoihin tai viemäreihin. Säiliönpuhdistuspäitä voidaan käyttää tynnyreiden, astioiden, sekoitussäiliöiden jne. puhdistamiseen. Puhdistuspäihin saa hydraulisen tai sähköisen virtalähteen, jolloin automaattinen puhdistus on mahdollista ilman jatkuvaa käyttäjän läsnäoloa. 1. Kytke hiekkapuhallussuutin painepesuriin ja aseta imuputki hiekkaan. 2. Käytä aina suojavarusteita hiekkapuhalluksen aikana. 3. Ruiskuta puhdistettavat pinnat hiekan ja veden sekoituksella. Ruoste, maali jne. irtoaa pinnasta. Nämä ovat vain esimerkkejä puhdistustehtävistä, joissa voidaan käyttää painepesuria yhdessä lisävarusteiden ja pesuaineiden kanssa. Kaikki puhdistustehtävät ovat erilaisia. Voit keskustella parhaista ratkaisuista puhdistusongelmiin paikallisen Nilfi sk-alto-edustajan kanssa. 6 Huolto TRUCK BOOSTERISI parhaan mahdollisen huollon takaamiseksi, kannattaa harkita huoltosopimuksen tekemistä Nilfi sk- ALTON kanssa. Tällä tavoin TRUCK BOOSTERISI on aina askeleen edellä mahdollisia ongelmia. Huomion kiinnittäminen tiettyihin seikkoihin takaa TRUCK BOOSTERISI pidemmän ja luotettavan toiminnan. Siksi kannattaakin ottaa tavaksi seuraavat rutiinitoimenpiteet: Ennen korkeapaineletkun kiinnittämistä pikaliitokset on puhdistettava pölystä ja hiekasta. Huuhtele tarvittaessa. Tämä estää suutinta tukkeutumasta. Ennen suihkuputken tai muiden lisälaitteiden liittämistä pesukahvaan laite tulee käynnistää ja pikaliitin puhdistaa pölystä ja hiekasta. 104

24 Huoltosuunnitelma Viikoittain 50 tunnin kuluttua ensimmäisestä käyttöönotosta 6 kuukauden tai 500 käyttötunnin välein Tarvittaessa 6.2 Öljyn pinnankorkeuden tarkastus - Polttoainesuodatin 6.3 Vedensuodattimen puhdistus 6.5 Öljynvaihto 6.1 Tuntilaskurit Painamalla lämmitys on/off painiketta (5), pysäytät lämmittimen.painamalla sen jälkeen stop painiketta (4) ja pitämällä sitä painettuna näet pumpun, lämmitysjärjestelmän sekä pesuainepumpun käyttötuntimäärän ilmaisimesta (10). Tuntilaskurin näyttö sulkeutuu, kun vapautat STOP -painikkeen. TRUCK BOOSTERISSASI on sisäänrakennetut tuntilaskurit, jotka pitävät kirjaa koneesi työskentelytunneista. 6.2 Öljy TRUCK BOOSTERISI on varustettu elektronisella öljysensorilla, joka tarkkailee voiteluöljyn tasoa korkeapainepumpussa. Jos öljyn taso laskee (vian tai liian kulumisen vuoksi) alatasolle, TRUCK BOOSTERISI pysähtyy. Punainen valo vilkkuu. Tuntilaskuri tulee näkyviin. Pumpun kuppiin voi lisätä öljyä, mutta sinun tulisi tilata Nilfi sk- ALTO-huoltomies ensi tilassa öljyn hävikin syyn selvittämiseksi. SUOJELE YMPÄRISTÖÄ Jäteöljy ja öljyliete on hävitettävä ohjeiden mukaisesti. 105

25 6.3 Vesisuodatin Vesisäiliön sisäänmenossa on vedensuodatin. Se estää likaa pääsemästä vesisäiliöön ja korkeapainepumppuun. Suodatin on puhdistettava säännöllisin väliajoin veden puhtaudesta riippuen. Suodattimen voi irrottaa, kun liitäntärengas (1) on irrotettu. 6.4 Korkeapainesuuttimen puhdistus Suuttimen tukkeutuminen aiheuttaa pumpun paineen nousemisen liian korkeaksi, joten suutin on puhdistettava välittömästi. 1. Sammuta pesuri ja irrota suihkuputki. 2. Puhdista suutin puhdistustyökalulla. TÄRKEÄÄ: Käytä puhdistustyökalua AINOASTAAN kun suihkuputki on irrotettu. 3. Huuhtele suihkuputki vedellä. 4. Jos paine on edelleen liian korkea, toista kohdat Polttoaineen suodatin vain D-malleissa Pääset käsiksi polttoainepumppuun avaamalla luukun. 1. Puhdista suodatin: Ruuvaa auki suodattimen kansi (1). 2. Puhdista tai vaihda polttoainesuodatin (2). 3. Hävitä puhdistusneste tai vaurioitunut suodatin ohjeiden mukaisesti. 6.6 Jätteiden hävittäminen Höyrypainepesurissa on osia, jotka pois heitettyinä saattavat saastuttaa ympäristöä. Mahdollisesti saastuttavia osia ovat: Öljy, maalatut/sinkkipäällysteiset osat, muovi/muovipinnoitteiset osat. Tästä syystä on tärkeää noudattaa saastuttavien ja vaarallisten materiaalien hävittämistä koskevia lakeja, kun osia vaihdetaan tai höyrypainepesuri hävitetään. On suositeltavaa viedä vaihdetut osat näiden materiaalien hävittämiseen tarkoitettuihin jätehuoltopisteisiin tai kierrätyskeskuksiin. 106

26 7 Vianmääritys Olet valinnut parhaan laadun ja siksi ansaitset parhaan palvelun. Kaikissa TRUCK BOOSTER-laitteissa on vianmääritysjärjestelmä, joka pysäyttää laitteen vakavan vian ilmaantuessa silloin, kun vika vaatii välitöntä huomiota. Punainen STOP-valo vilkkuu ja tarkastusikkunan näyttö ilmoittaa vian laadun. Vaikka käyttäjä voikin korjata joitakin vikoja, vika kannattaa huomioida ja ottaa yhteyttä lähimpään Nilfisk-ALTO-huoltopalveluun. Pettymysten välttämiseksi tarkista tämän osan tiedot ennen yhteyden ottamista Nilfisk-ALTO-huoltopalveluun. 7.1 Yleinen vianmääritys Ongelma Syy Ratkaisu Laite ei käynnisty > Sulake palanut Vaihda sulake. (Ei vikailmoitusta) > Virta ei ole päällä Kytke virta päälle. Sulakkeet palavat > Asennus ei vastaa laitteen Vaihda asennukseen, ampeerikulutusta joka vastaa laitteen ampeerikulutusta minimissään. Vaihda sulake. Työpaine liian matala > Suutin kulunut Vaihda suutin. > Väärä suihkuputki Vaihda suihkuputki (ks. kappale 4.1.4) > Paineenalennusventtiili tai Käännä paineenalennus suihkuputki ei säädetty venttiili täysin vastapäivään enimmäispaineelle (ks. kappale 4.1.4) > Suutin osittain tukkeutunut Puhdista suutin (ks. kappale 6.4) Työpaine heilahtelee > Riittämätön vedensaanti Tarkista, että vesisäiliö ei ole tyhjentynyt vedestä laitteen ollessa käytössä. Jos näin on, puhdista laitteen vesiletkuliitännän suodatin. Jos ongelma ei ratkea tällä, laitteen vedensaanti on riittämätön. Huom! Vältä pitkiä, ohuita letkuja (min. 3/4") > Korkeapaineletkut liian pitkiä Irrota jatkokorkeapaineletkut ja kokeile uudelleen. Jatkoletkun enimmäispituus 50 m. Huom! Vältä pitkien jatkoletkujen yhdistämistä monin liittimin. > Ilmaa järjestelmässä Poista ilma järjestelmästä (ks. kappale 3.7). Kemiallinen säiliö on tyhjä - Täytä uudelleen tai sulje annosteluventtiili. 107

27 Ongelma Syy Ratkaisu > Vesiletkuliitännän suodatin Vaihda suodatin. tukkeutunut (ks. kappale 6.3) Ei työpainetta > Suutin tukkeutunut Puhdista suutin (ks. kappale 6.4) > Ei tulovettä Tarkista, että vesiletkuliitännän sulkuhana on auki. Tarkista, että vedenjakelu täyttää vaatimukset (ks. kappale 3.4). > Ulosottopiste auki Sulje kaikki käyttämättömät ulosottopisteet. Laite käynnistyy ja > Vuotava letku / putkisto / Paikkaa vuoto. sammuu heti pesukahva 7.2 Viat ja vikailmoitukset Jos TRUCK BOOSTER Diesel mallisi ei lämmitä vettä, vaikka valkoinen kuumennuspainike (5) on aktivoitu, ylikuumenemissulake on palanut. Tämä sulake sijaitsee koneessa, ja sen saa vaihtaa AINO- ASTAAN Nilfisk-ALTON huoltohenkilöstö. Vikaviesti (punainen STOP-valo Syy Toimenpiteet vilkkuu) Illegal sensor comb. > Vettä ei ole tai virtaussensori / Tarkasta vedentulo onko painekytkin on huonosti hana auki? Onko vedenpain säädetty tai viallinen. e riittävä? Tarkasta ja puhdista syöttö- E1 suodatin, kohta 6.3. E5 E4 > Palauta lämpörele. Tarkista tuuletus. tai moottorin pyörintäsuoja Tarkista sulakkeet. Ota yhteys Nilfi sk-altohuoltopal-veluun. Flow failure > Viallinen tai huonosti Ota yhteys Nilfi sk-altosäädetty virtaussensori huoltopal-veluun. No flame detected > Liekkiä ei ole silloin kuin Tarkasta polttoaineensyöttö pitäisi. ja täytä polttoainesäiliö tarvittaessa. > Polttoainesuodatin on tukossa. Ota yhteys Nilfi sk-altohuoltopal-veluun. > Liekin tunnistin on nokinen Ota yhteys Nilfi sk-altotai viallinen. huoltopal-veluun. 108

28 Vikaviesti (punainen STOP-valo Syy Toimenpiteet vilkkuu) Illegal fl ame detected > Liekki on havaittu silloin, kun Liekin tunnistinta ei ole asensitä EI pitäisi olla. nettu paikalleen. Asenna tunnistin. E6 > Liekin tunnistin on viallinen. Ota yhteys Nilfi sk-altohuoltopal-veluun Punainen STOP-valo vilkkuu > Korkeapainepumpun Lisää öljyä. Tuntilaskurit näkyvät näytössä voiteluöljyn taso on matala 8 Tekniset tiedot Malli TRUCK BOOSTER 7-63 D TRUCK BOOSTER 5-49 D Pumpun paine 1) bar TRUCK BOOSTER 5-30 D Suurin/pienin vedenpaine l/min 21/19,5 16,1/15,5 14,1/13,3 Vesisäiliön tilavuus Litraa Vesiliitäntä: Syöttöveden suurin paine bar Syöttöveden pienin paine bar 1,0 1,5 Syöttöveden suurin lämpötila C Suihkusuutin: Suutintyyppinen, korkea/ matala paine Suurin työntö N/kp 49/4,9 43/4,3 25/2,5 Putken suurin pituus m Ø12 x 1,5 - enintään 50 m Ø15 x 1,5 - enintään 180 m Ø18 x 1,5 - enintään 500 Käytettäessä pituudeltaan suurinta putkea käytä vain 10 metrin paineletkua. Äänenpainetaso L pa mitattuna: ISO menetelmässä [etäisyys 1 m] [täydellä kuormalla]: db(a) 76 75,5 71,5 1) 10 metrin (3/8") korkeapaineletku. Tiedot veden lämpötilan ollessa 12 C. Varaamme oikeuden muuttaa teknisiä tietoja. 109

29 9 Takuu Nilfisk-ALTO-tuotteellasi on 12 kuukauden takuu ostopäivästä alkaen (ostokuitti on esitettävä) seuraavin ehdoin: Viat johtuvat materiaalin laadusta tai valmistusvirheistä. (Takuu ei kata tavallista kulumista eikä väärinkäytöstä johtuvia vikoja). Korjauksia ei ole suorittanut tai yrittänyt suorittaa muu kuin Nilfi sk-alton koulutettu huoltohenkilöstö. Vain alkuperäisiä osia on käytetty. Tuotetta ei ole käytetty väärin tai huonoissa olosuhteissa, eikä sitä ole lyöty, pudotettu tai altistettu pakkaselle. Käyttöohjeen ohjeet on huomioitu tarkasti. Takuukorjaus sisältää viallisten osien korvaamisen, mutta se ei kata rahti- ja pakkauskuluja. Lisäksi toimimme kansallisen lainsäädännön mukaisesti. Kaikki takuuseen kuulumaton korjaus laskutetaan. (Eli toimintahäiriöt, jotka johtuvat käyttöohjeen kohdassa 7 Vianmääritys). 10 EU-Vaatimustenmukaisuusvakuutus EU-Vaatimustenmukaisuusvakuutus Tuote: Korkeapainepesuri Tyyppi: TRUCK BOOSTER Laite vastaa seuraavia määräyksiä: EU:n laitedirektiivi 2006/42/EC EU:n matalajännitedirektiivi 2006/95/EC EU:n EMV-direktiivi 2004/108/EC EC RoHS direktiivi 2011/65/EC EC PED direktiivi 97/23/EC Käytettävät harmonisoidut standardit: EN (2006), EN (2006), EN (2006) Käytettävät kansalliset standardit ja DS EN tekniset tiedot: Teknisten tietojen valtuutetun laatijan nimi ja osoite: Anton Sørensen General Manager, Technical Operations EAPC Nilfisk-Advance A/S Sognevej 25 DK-2605 Brøndby Valmistajan puolesta valtuutetun vakuutuksen laatijan henkilöllisyys ja allekirjoitus: Anton Sørensen General Manager, Technical Operations EAPC Vakuutuksen antamisen paikka ja päiväys: Nilfisk-Advance A/S Sognevej 25 DK-2605 Brøndby Hadsund,
